香缇公馆17-2-1#105㎡现代简约——形简意长

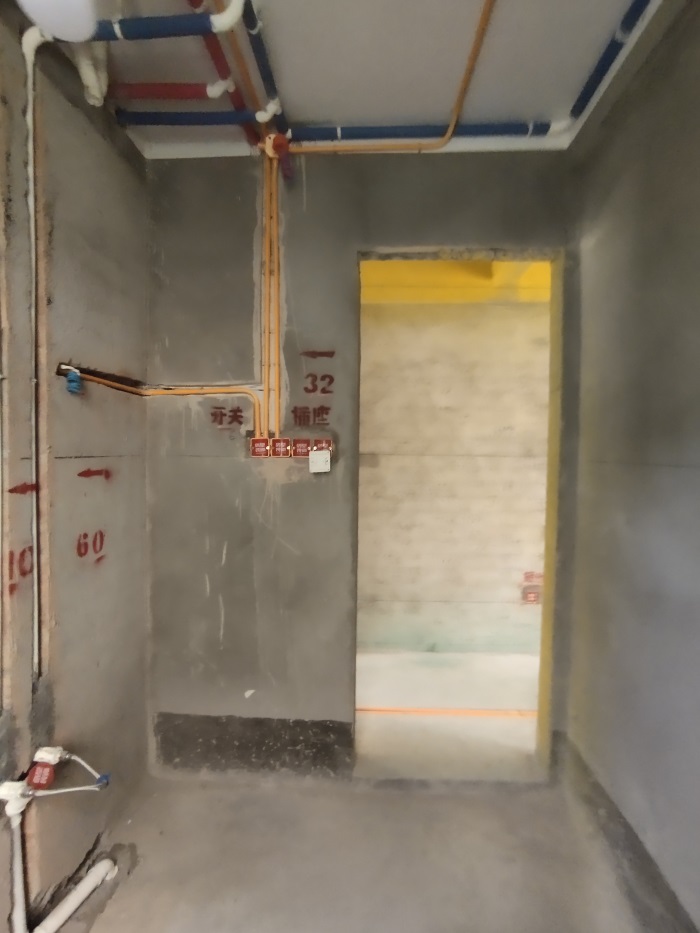

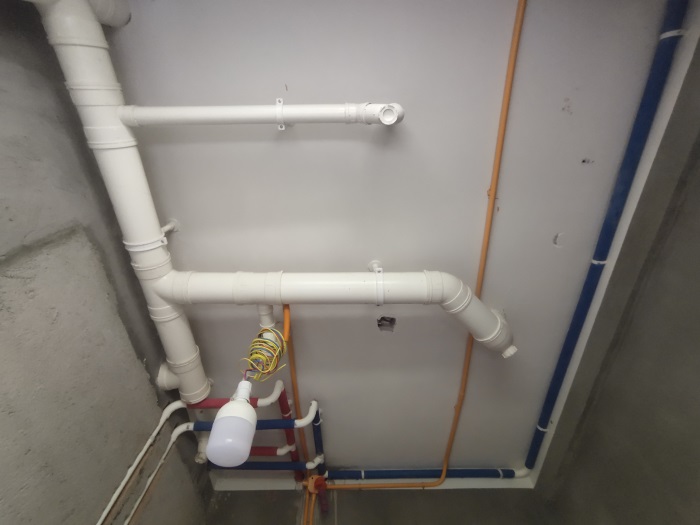

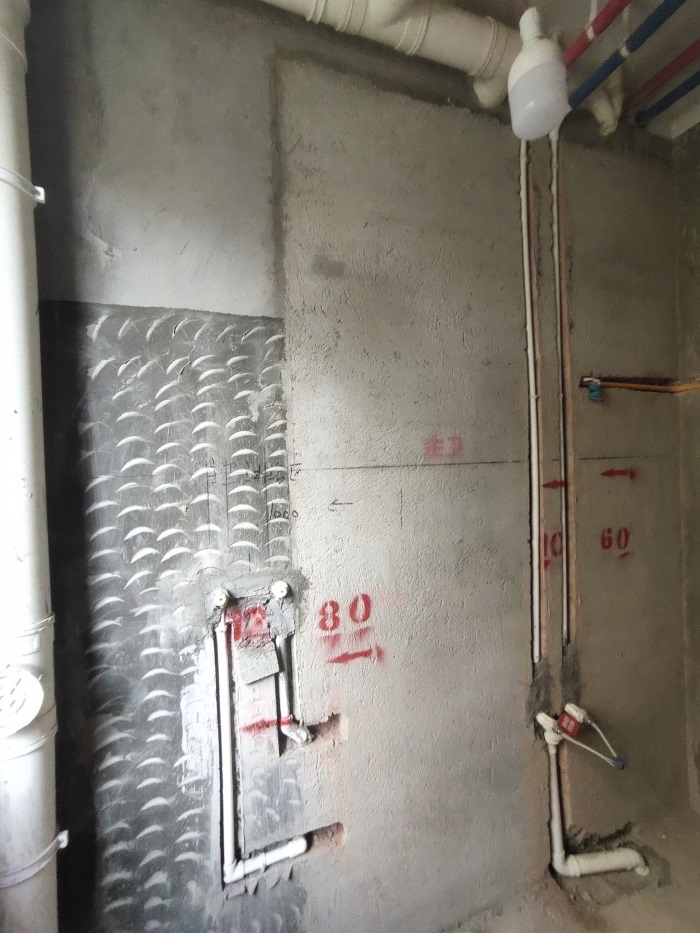

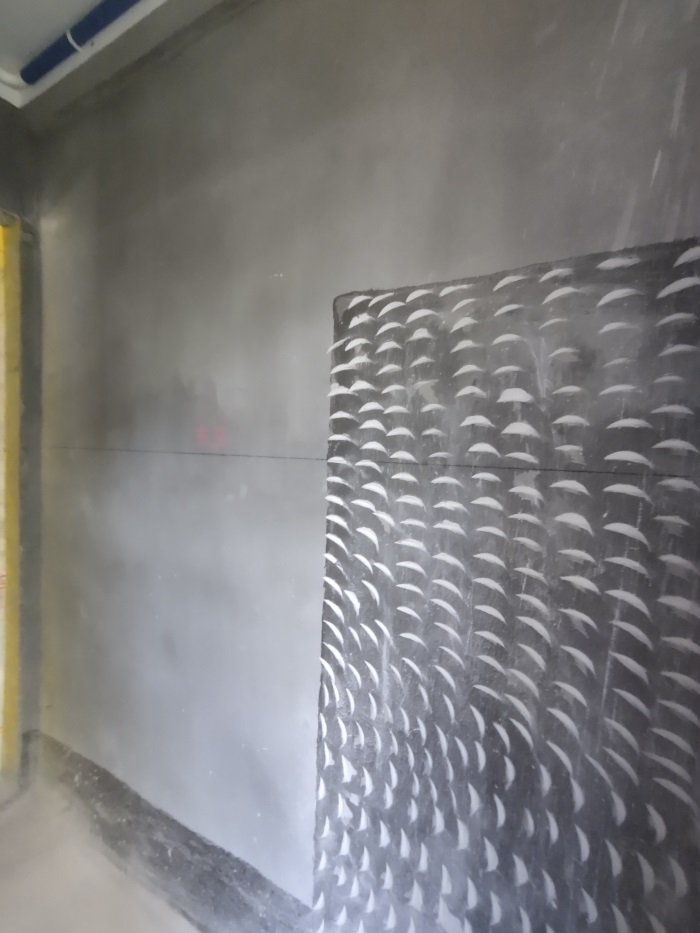

主卫对角

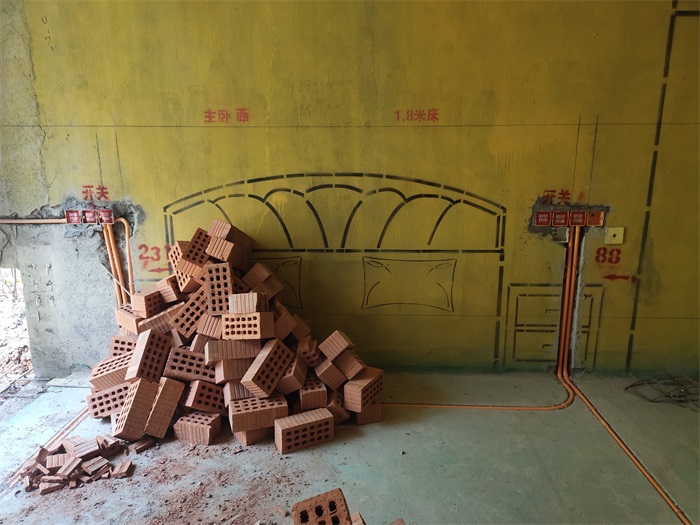

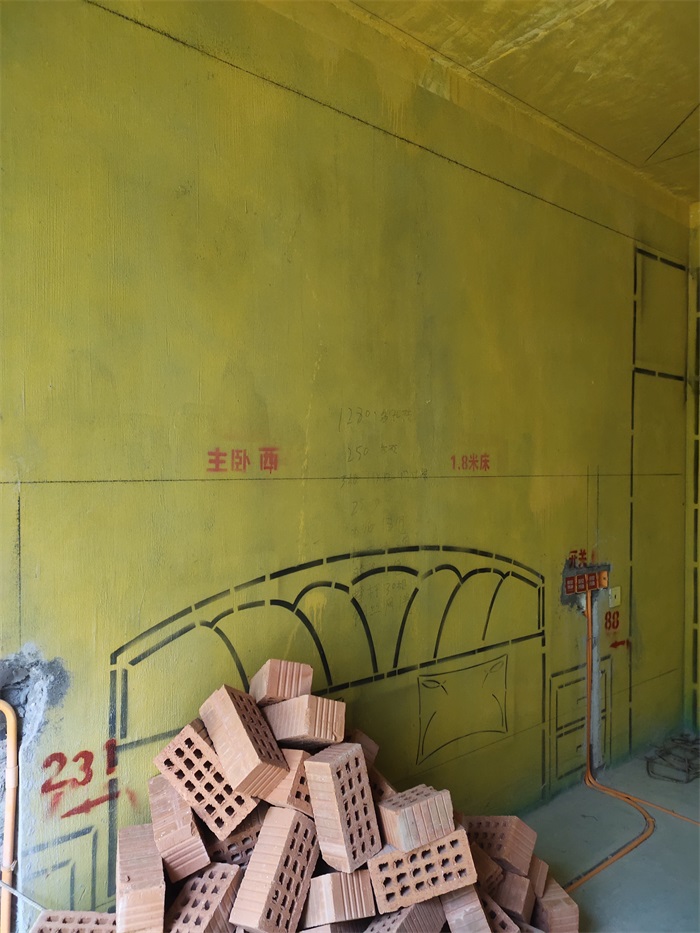

主卧水电布线图

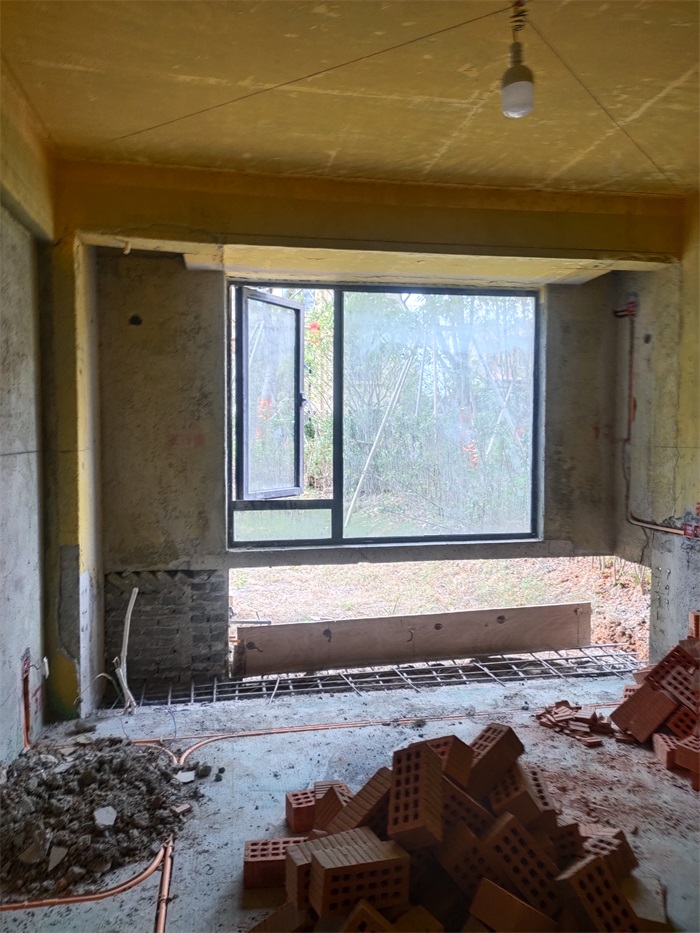

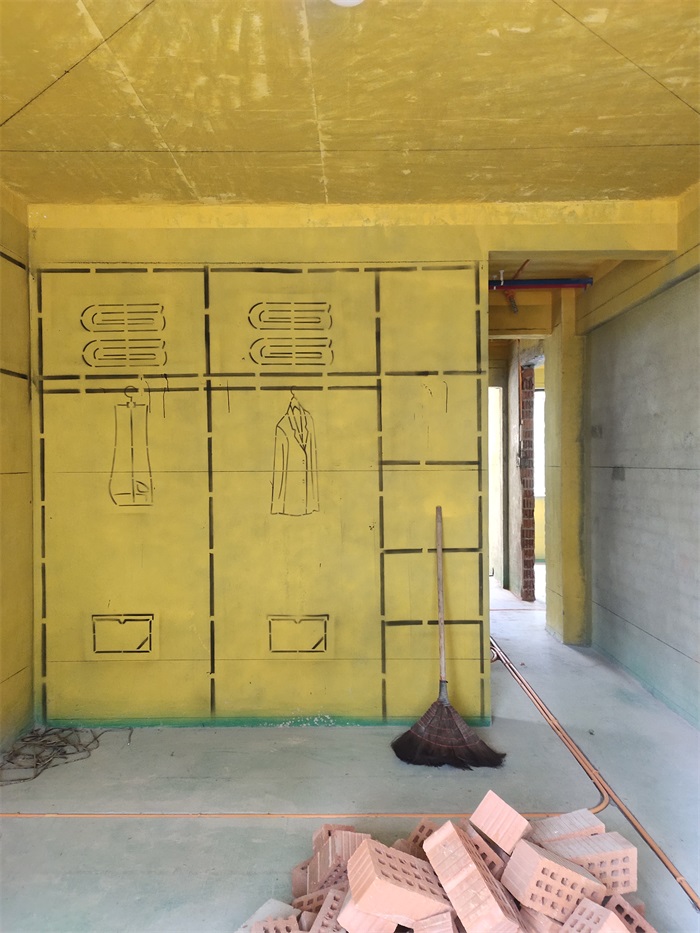

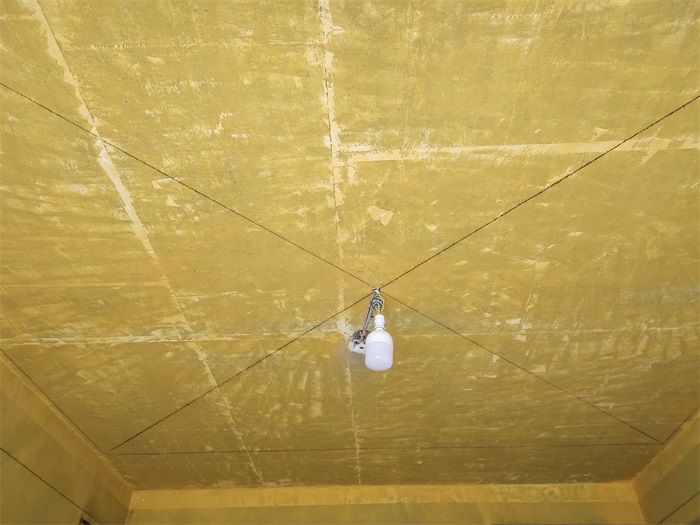

主卧对角

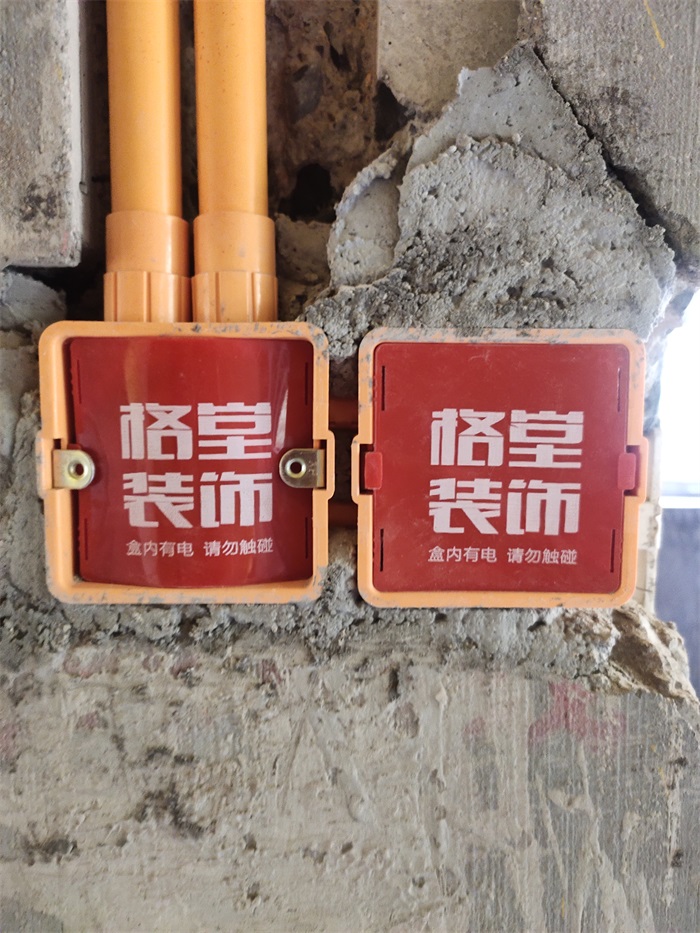

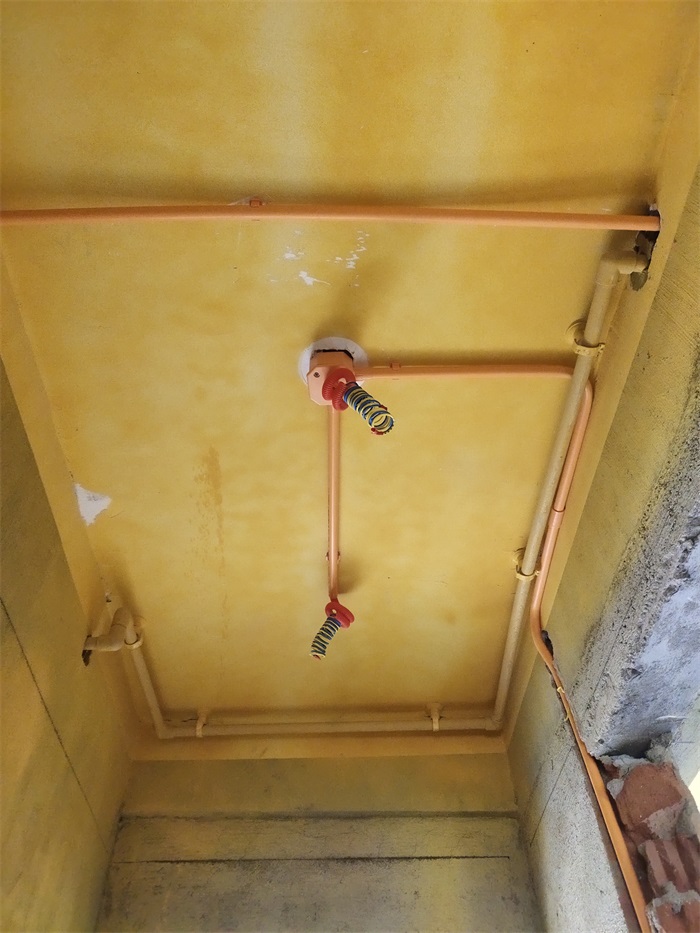

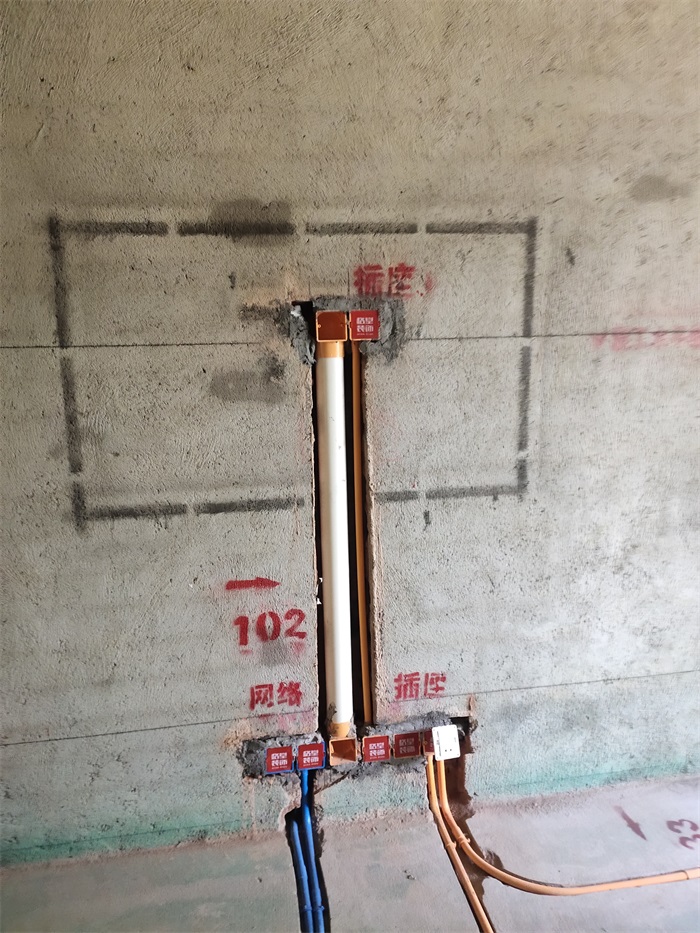

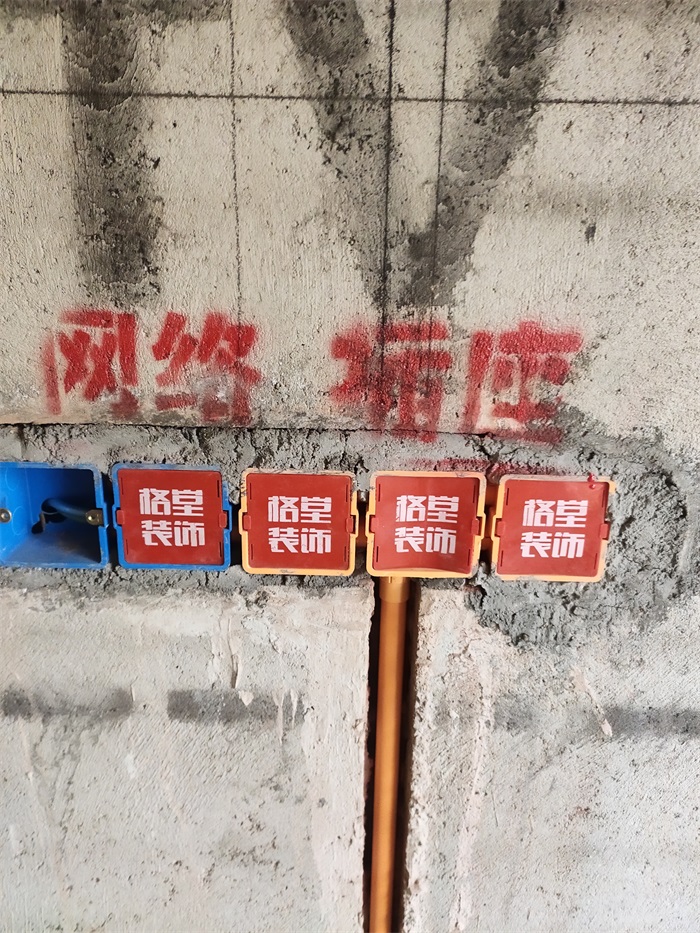

线管要加杯梳，方便抽拉电线和后期维护。暗盒用格堂专用保护盖都保护好，防止砂石掉落

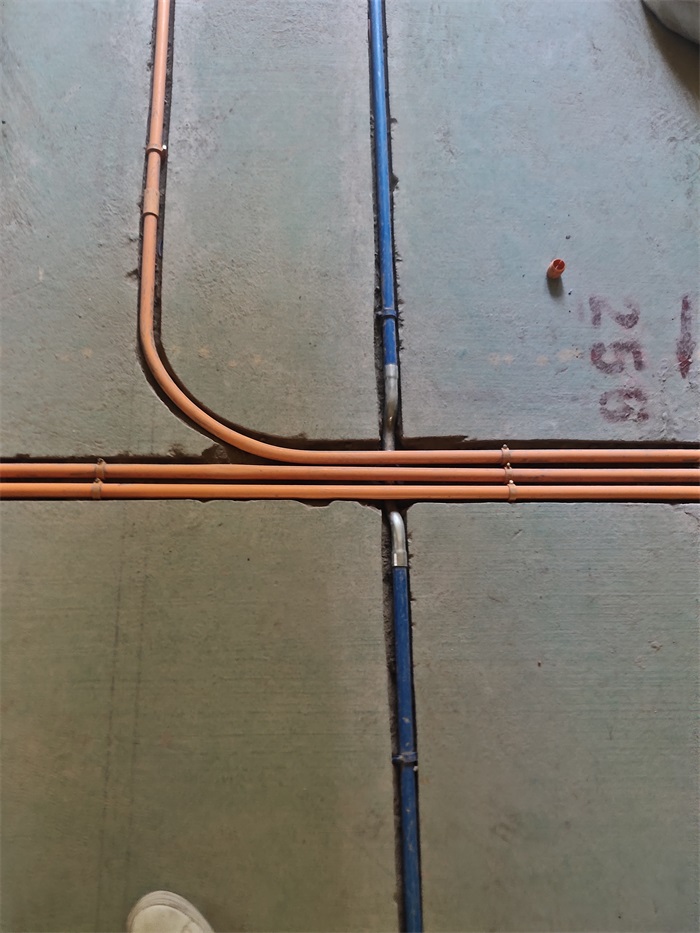

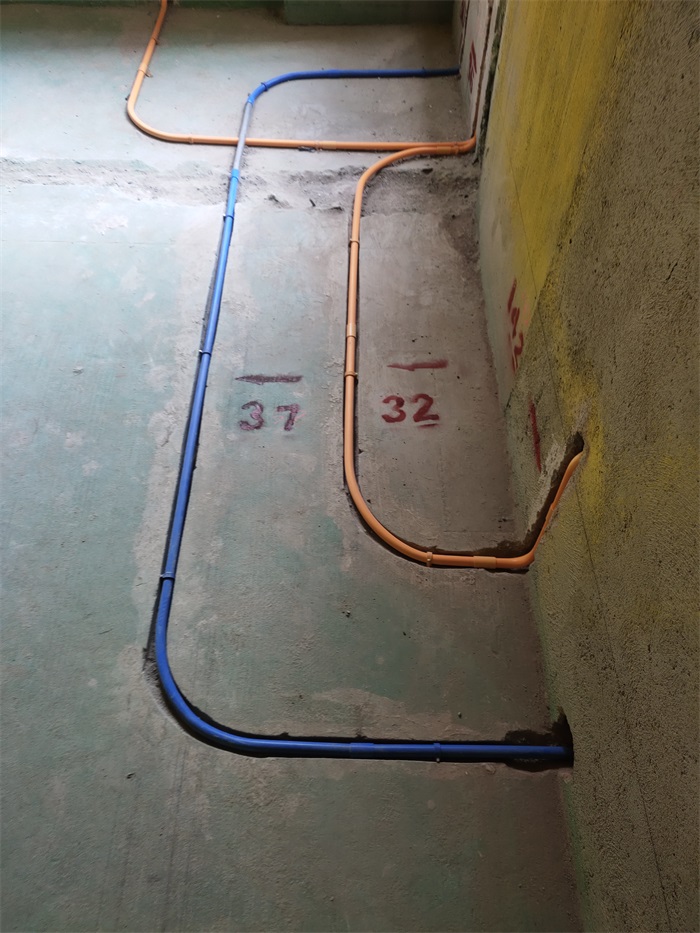

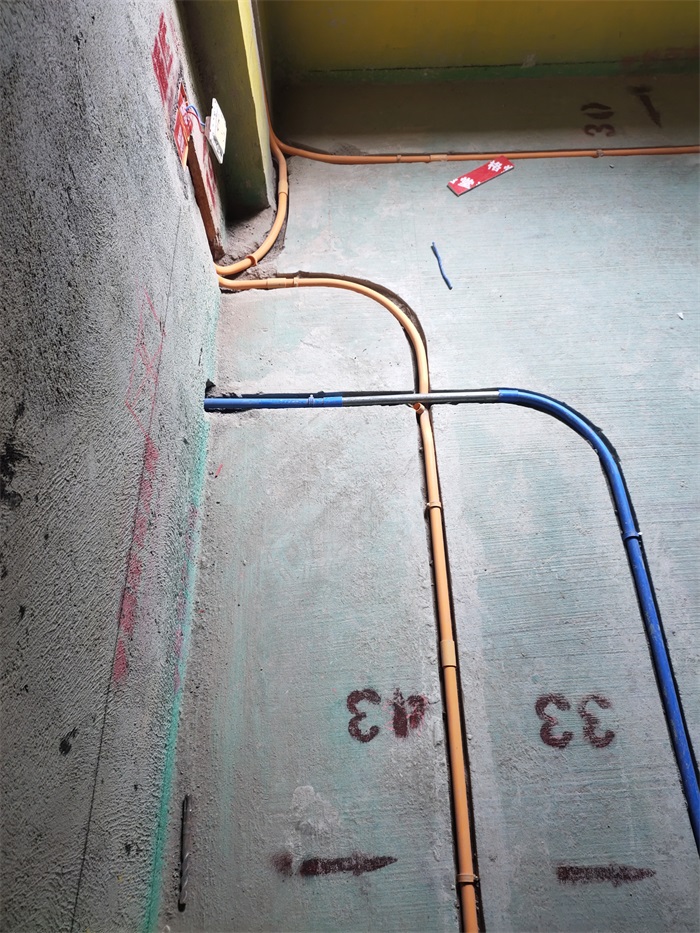

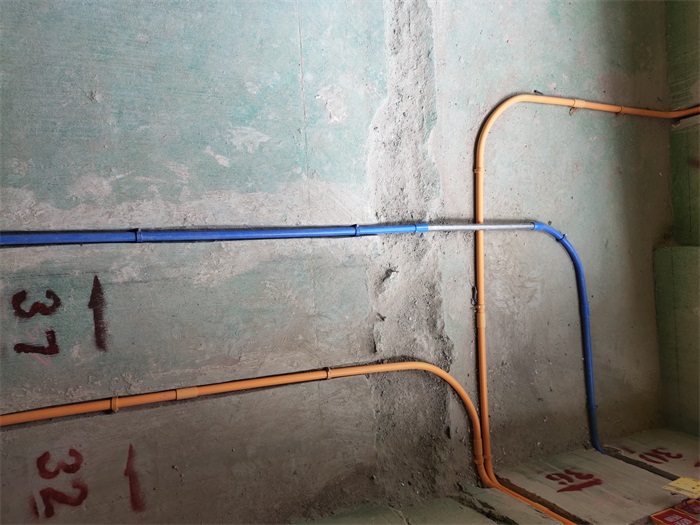

红色为强电，蓝色为弱电，强弱电间间距30CM，如有交界用金属屏蔽管，避免强电对弱电信号造成干扰。

所有电线必须穿管，混泥土处不能开槽的套黄腊管保护。

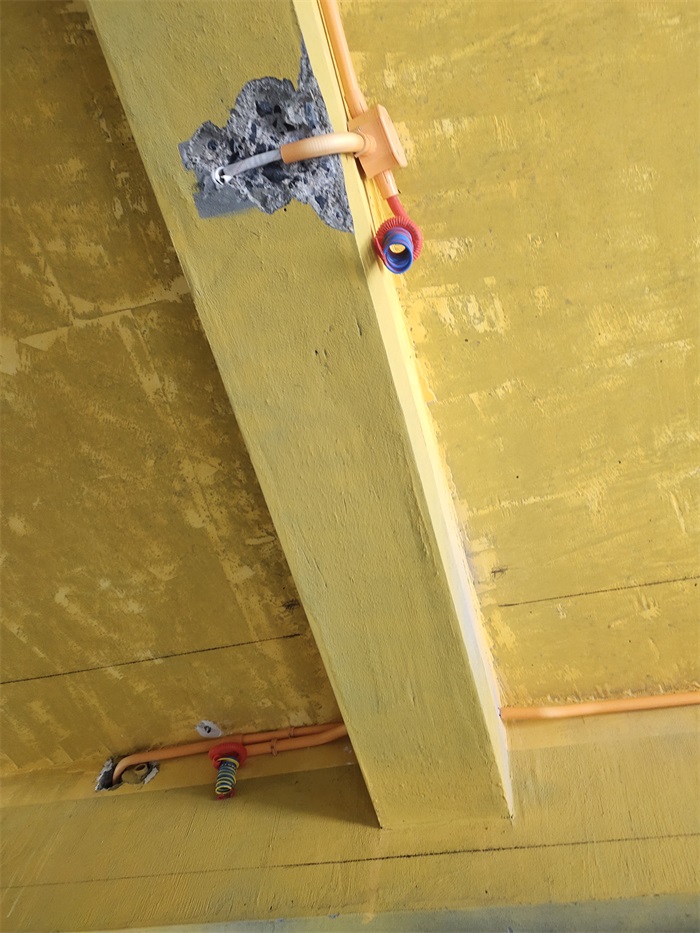

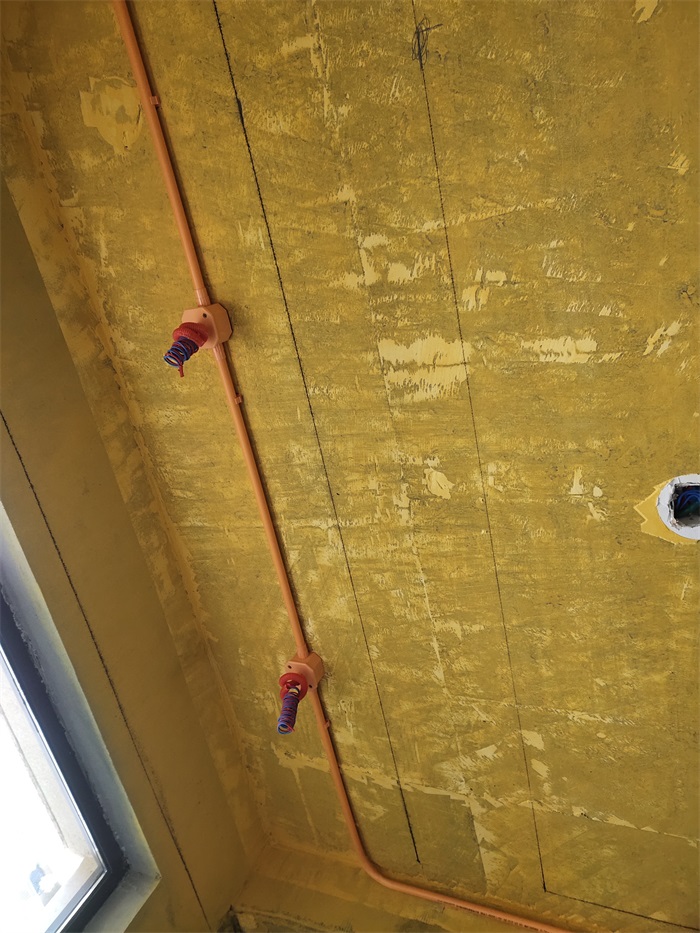

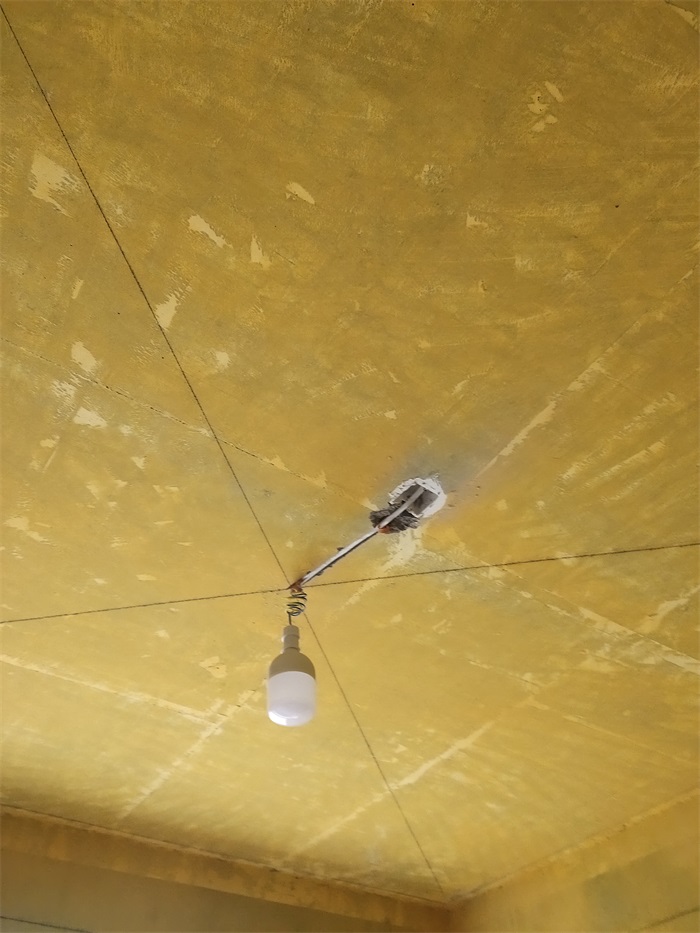

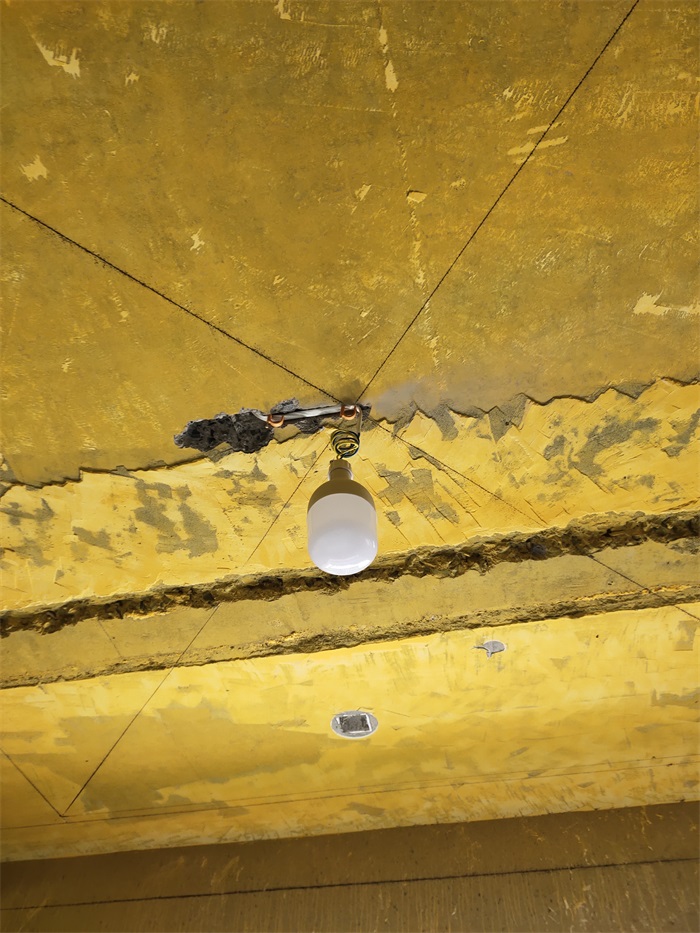

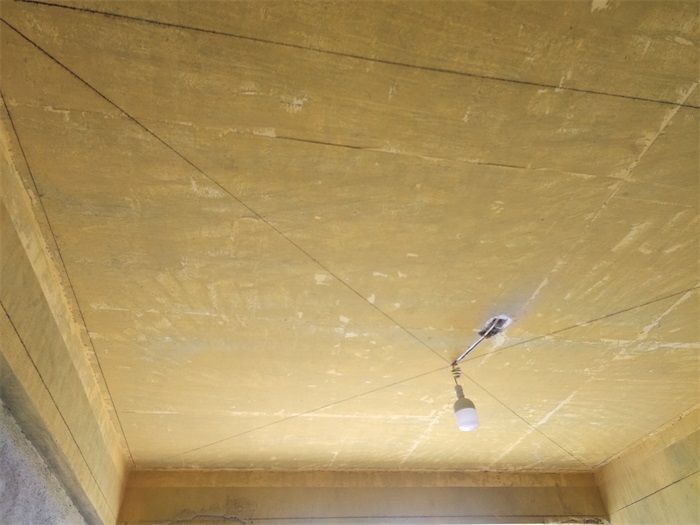

筒灯电线用波纹管保护

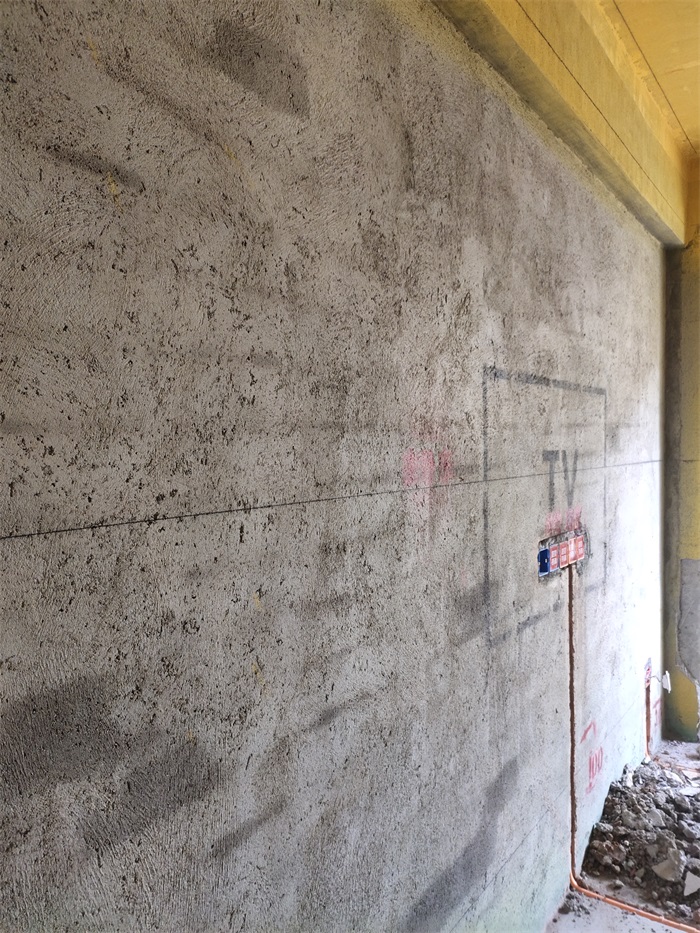

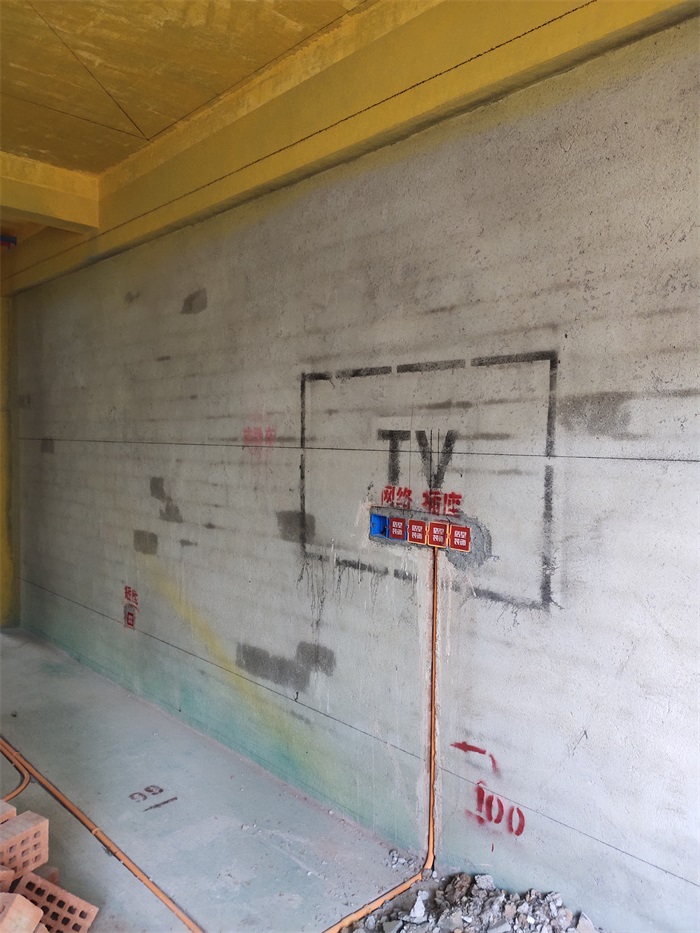

暗管预留：格堂装饰在水电工艺施工阶段，对液晶电视、机顶盒等设备线管进行提前预埋处理，确保设计美观度。

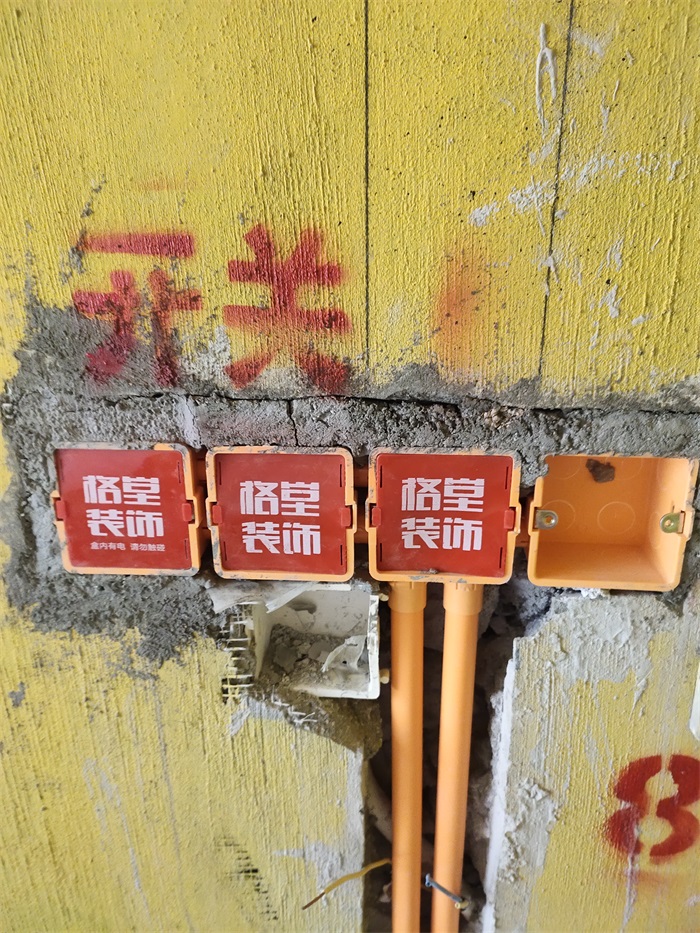

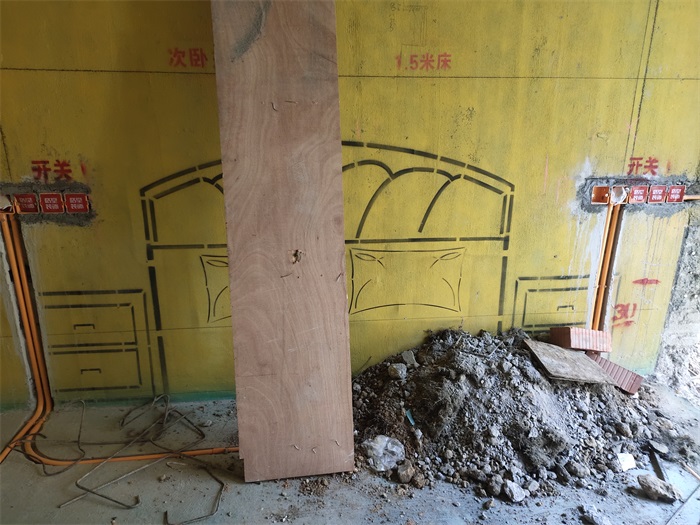

同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地

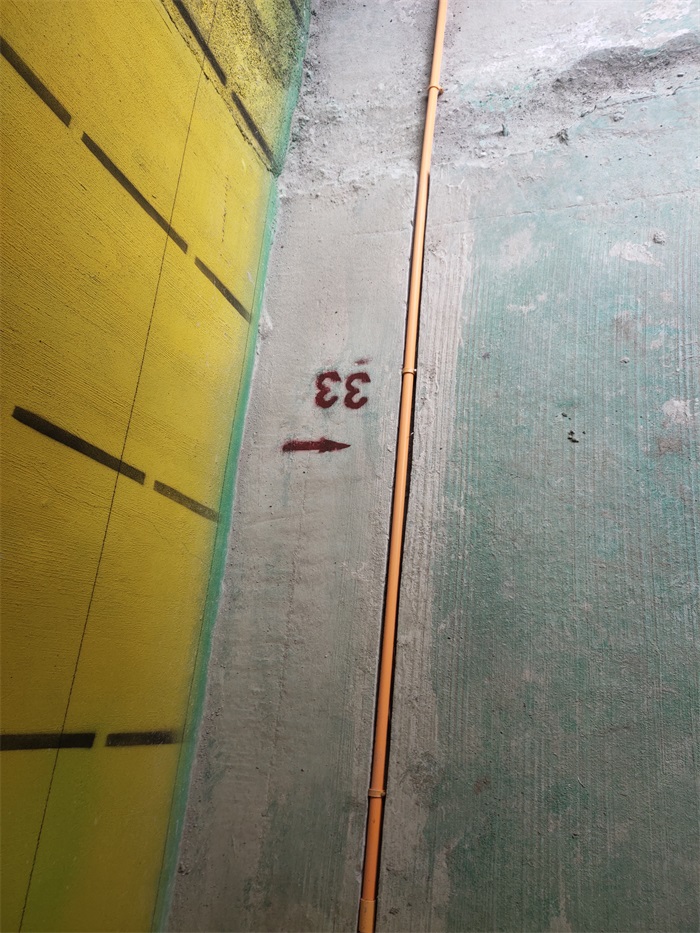

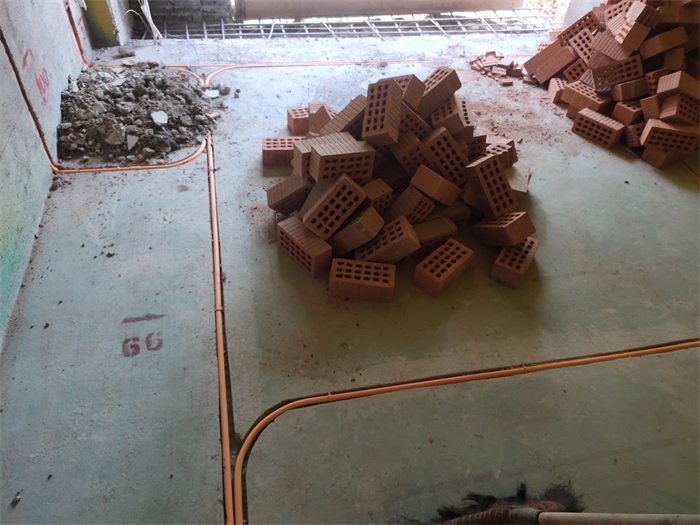

墙角禁止走管，距墙30公分以上。
