[衢州] 斗潭家园东区8-2-50#61㎡美式—美式

[复制链接]
 楼主| 发表于 2021-8-4 11:00:28 | 显示全部楼层

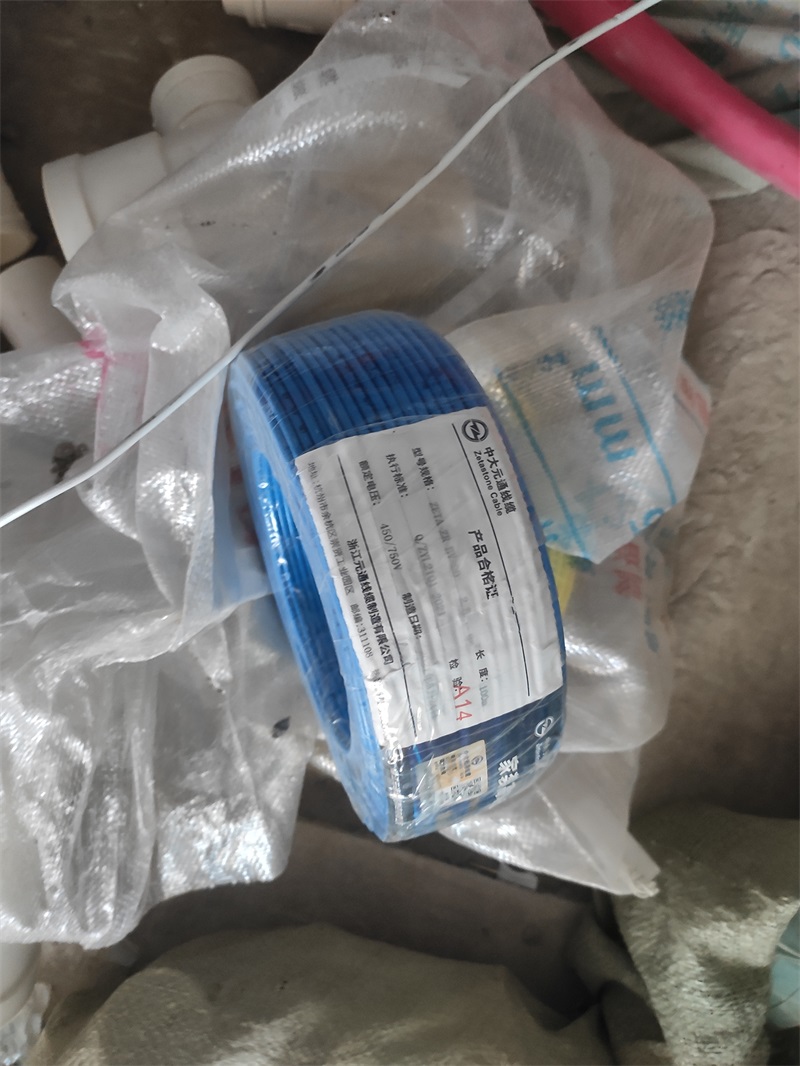

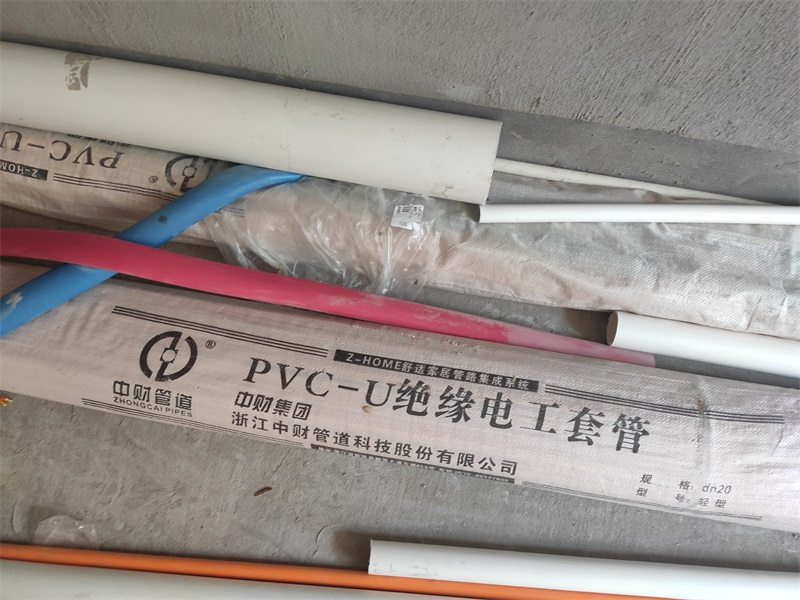

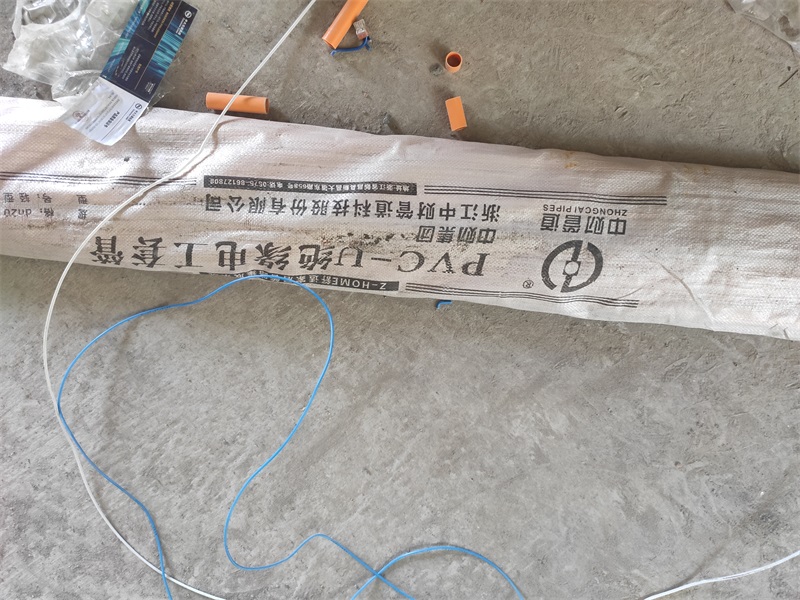

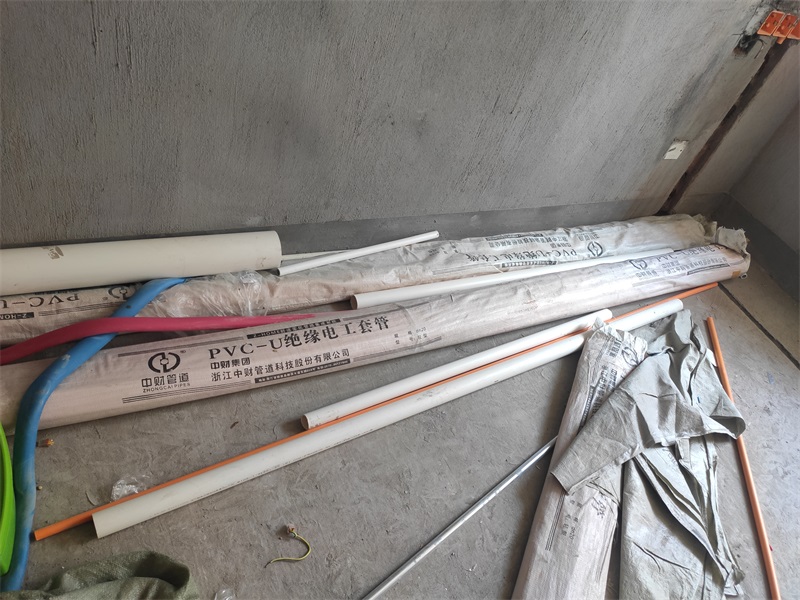

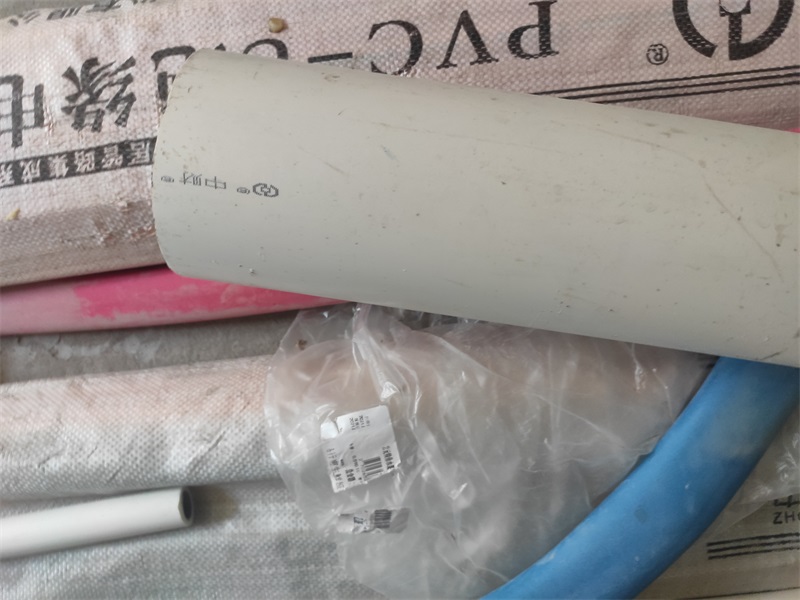

水电  材料














回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-8-4 11:07:19 | 显示全部楼层

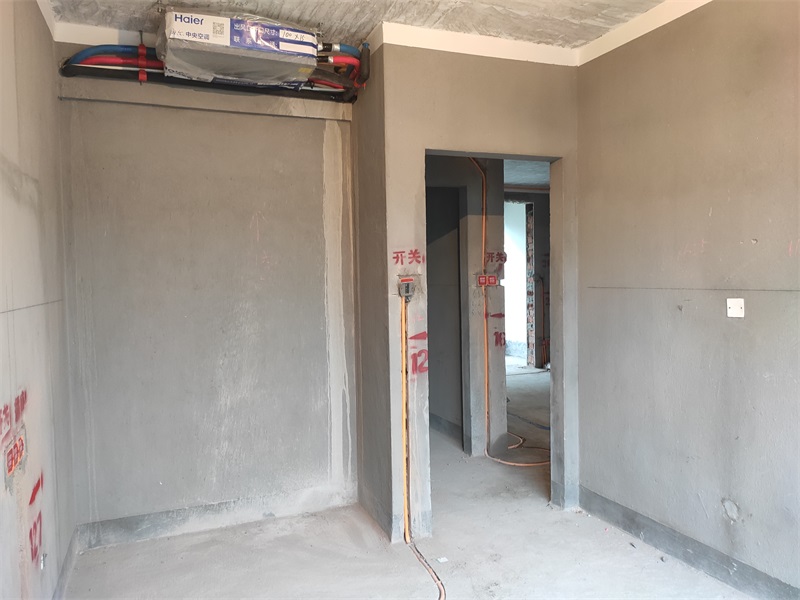

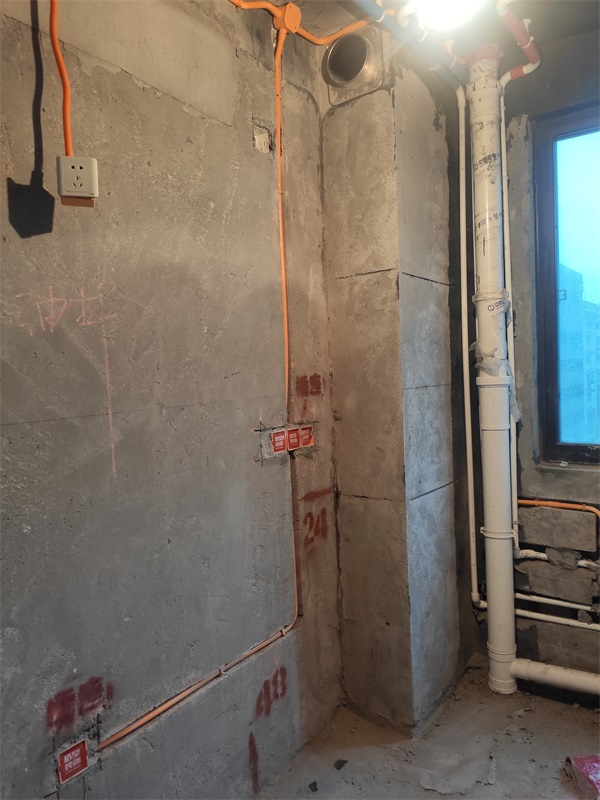

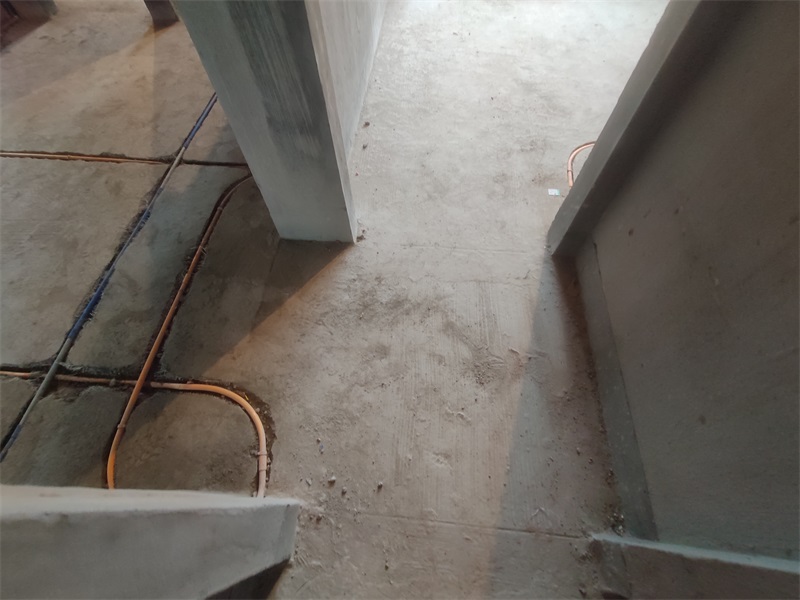

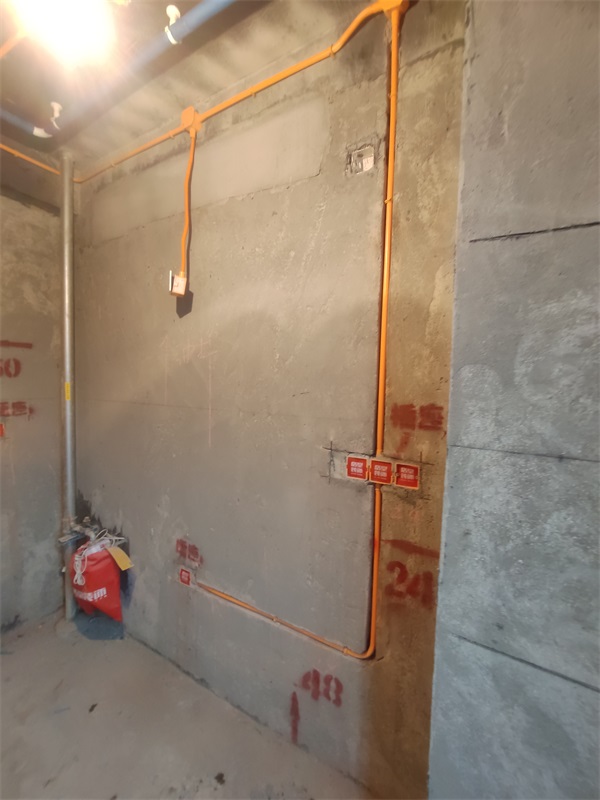

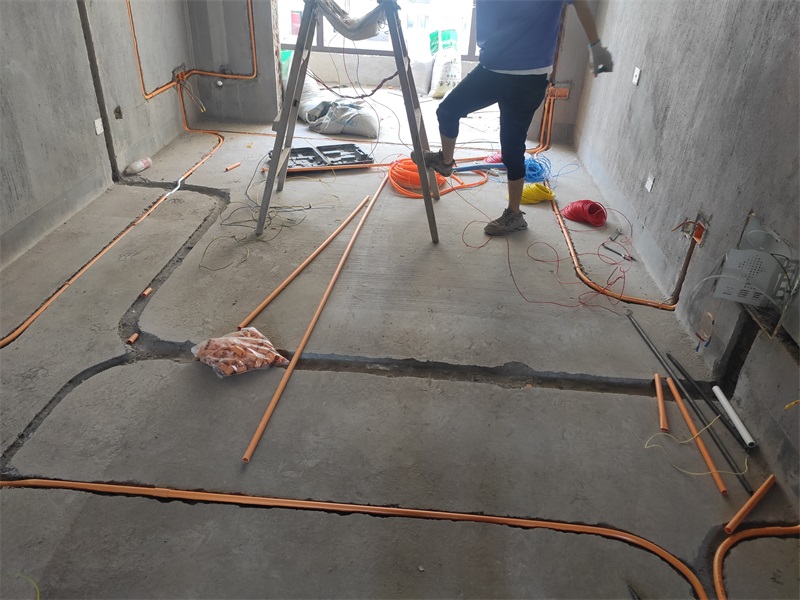

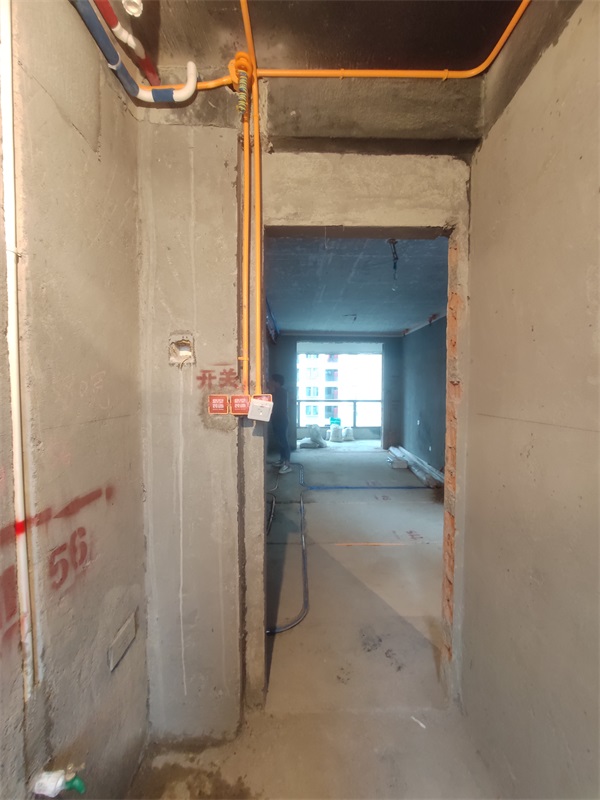

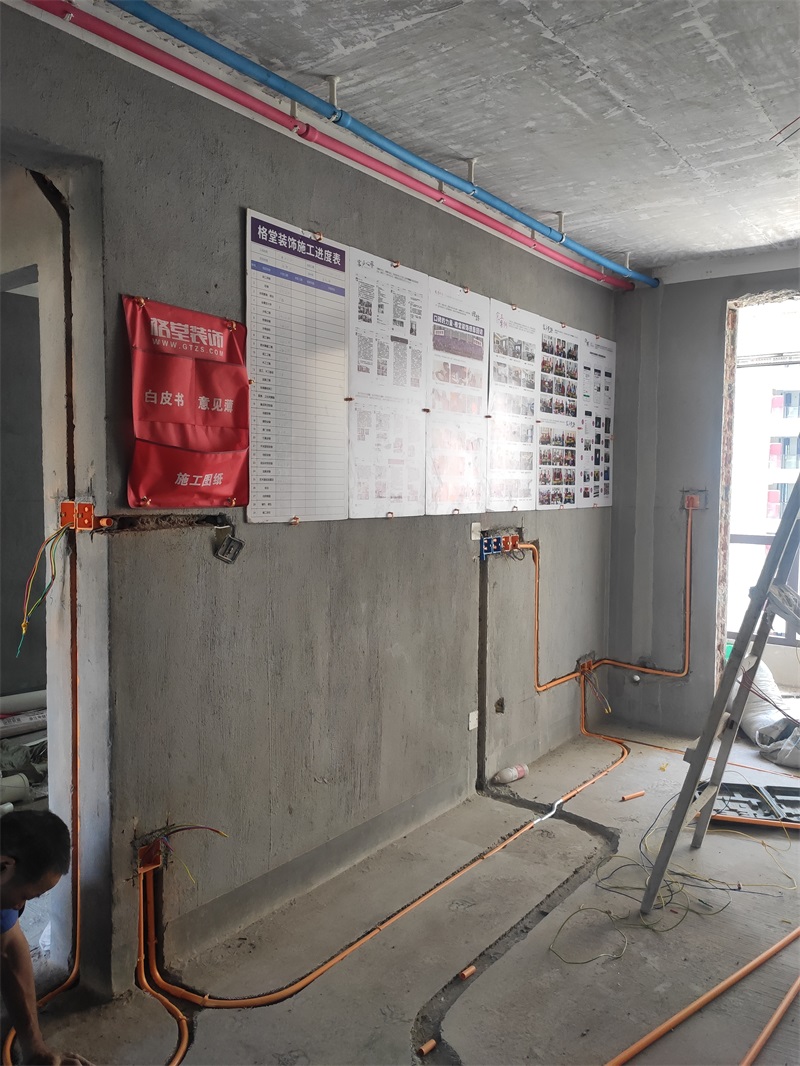

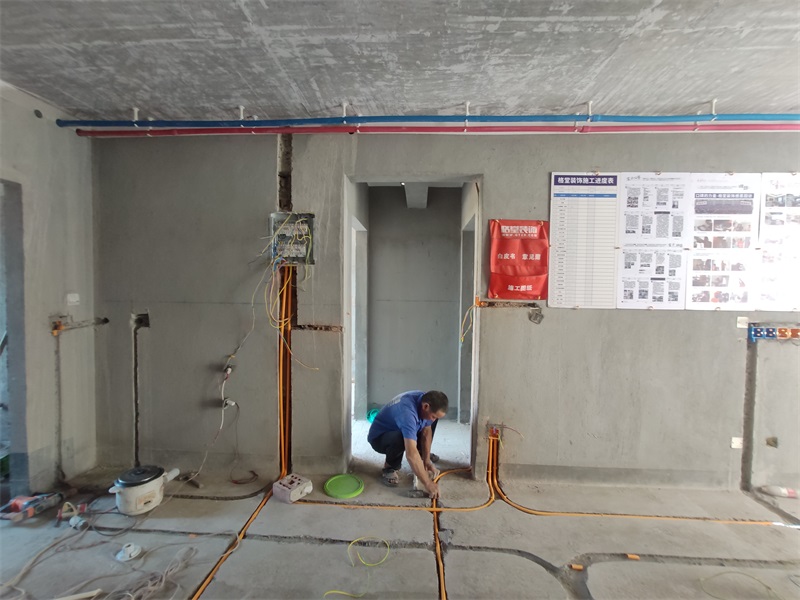

黄色线管代表强电，蓝色线管代表弱电















回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-8-4 11:11:03 | 显示全部楼层

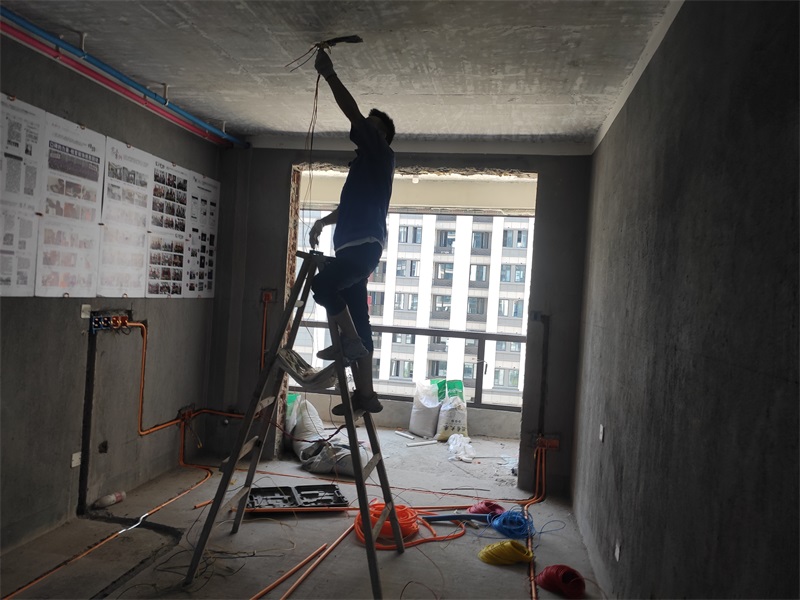

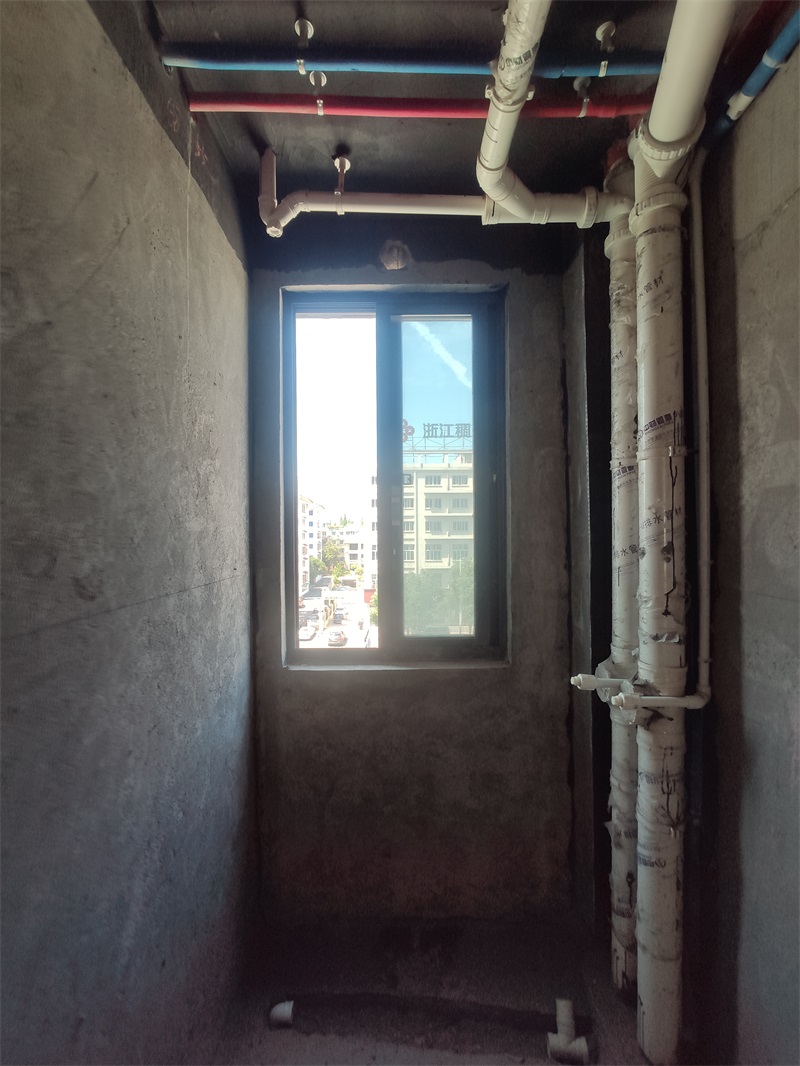

红色保温棉代表热水，蓝色保温棉代表冷水













回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-8-4 11:12:58 | 显示全部楼层
保温棉：能够很好的解决冷凝水的问题，保护水管





回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-8-10 16:17:44 | 显示全部楼层

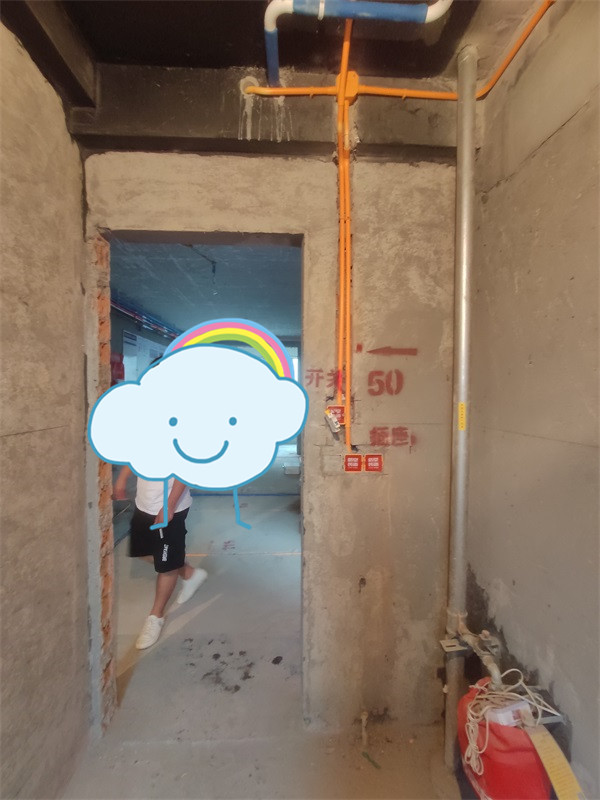

每户水管进水部位室内应加进水总阀
















回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-8-13 09:19:34 | 显示全部楼层

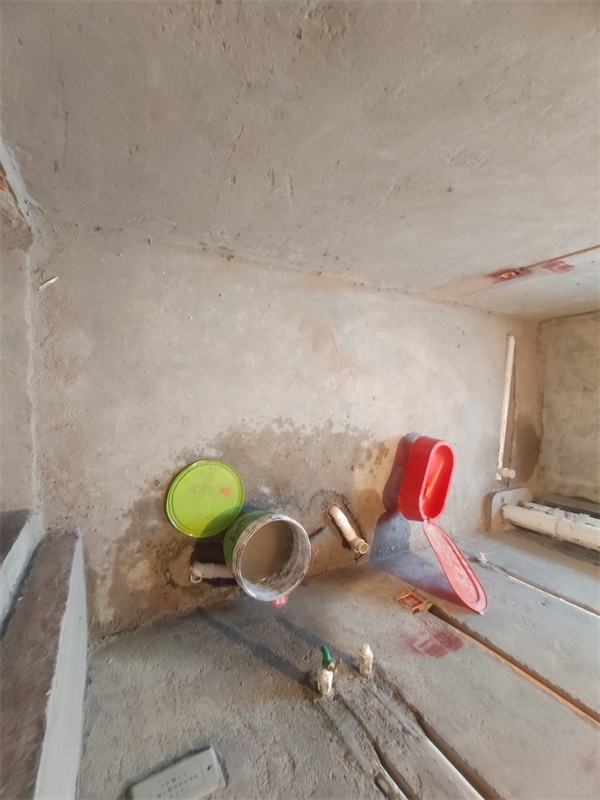

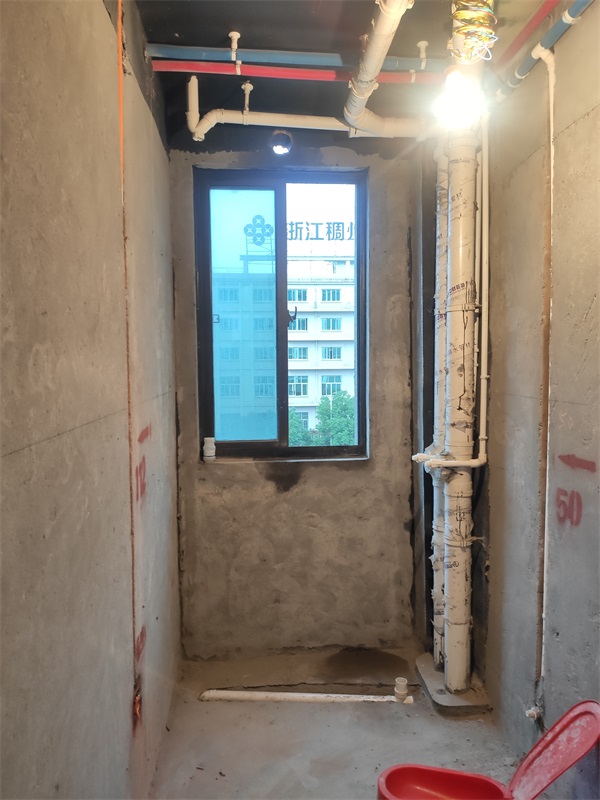

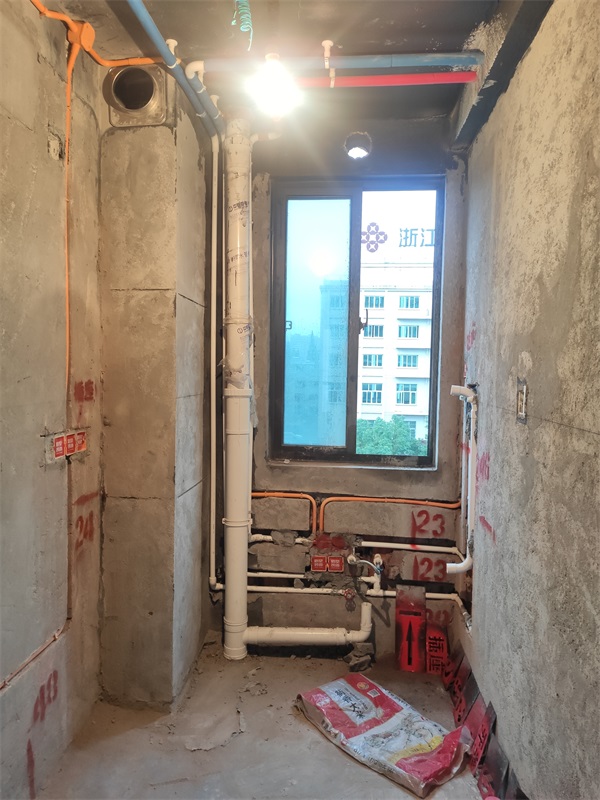

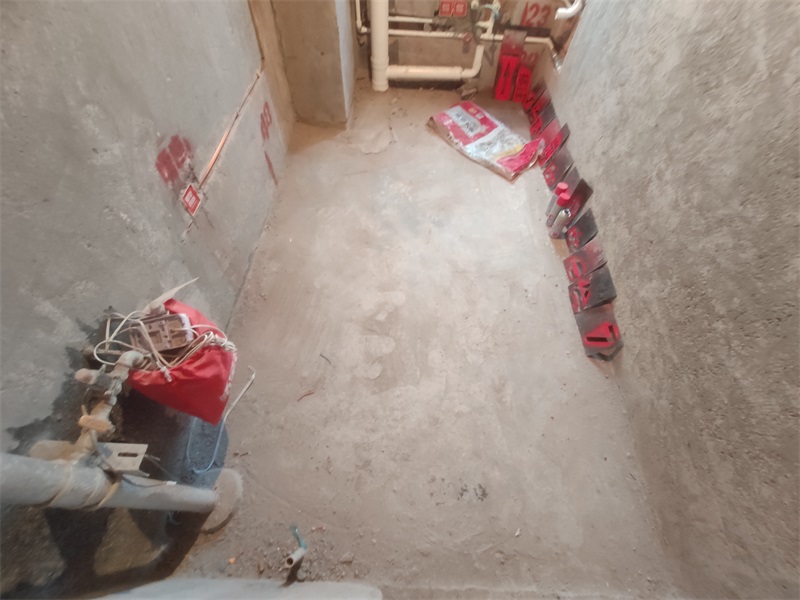

马桶下水孔中心距离毛坯墙面33cm左右，淋浴房地漏距离毛坯墙面7.5-8cm，马桶边上地漏距离毛坯墙面11 cm












回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-8-13 09:20:28 | 显示全部楼层

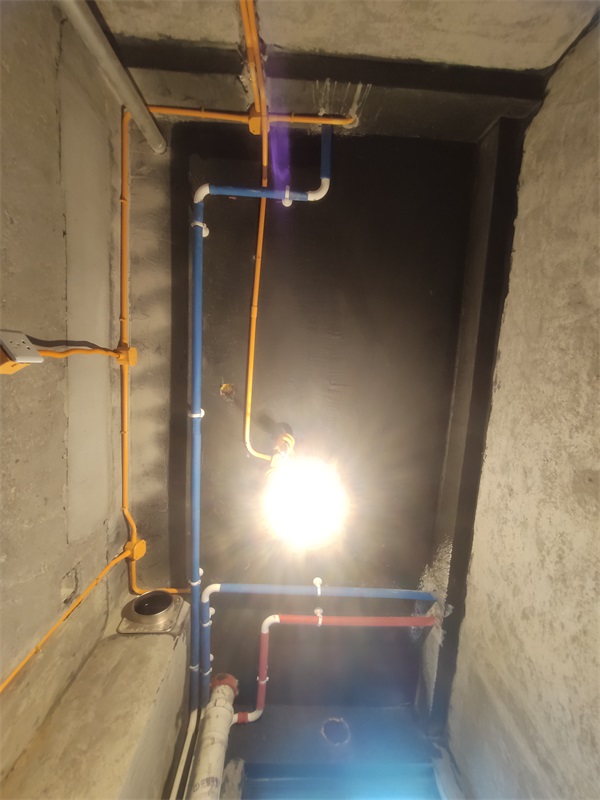

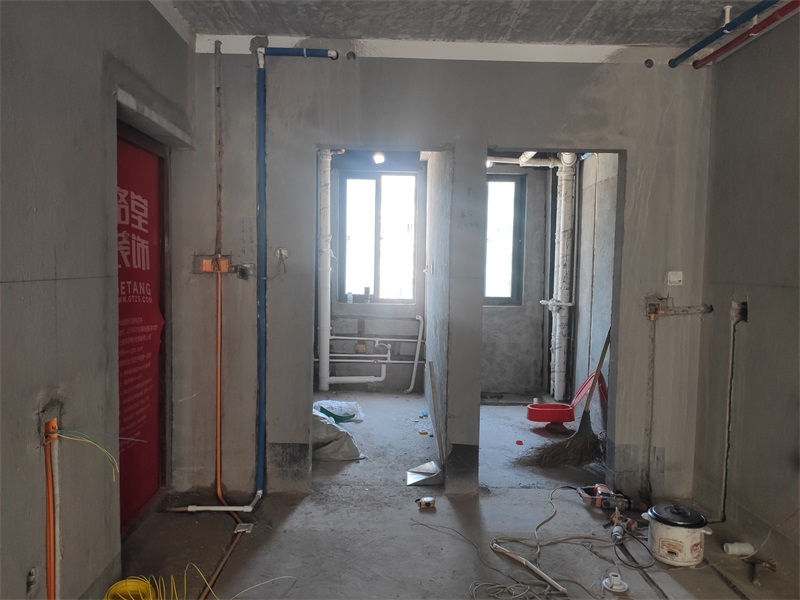

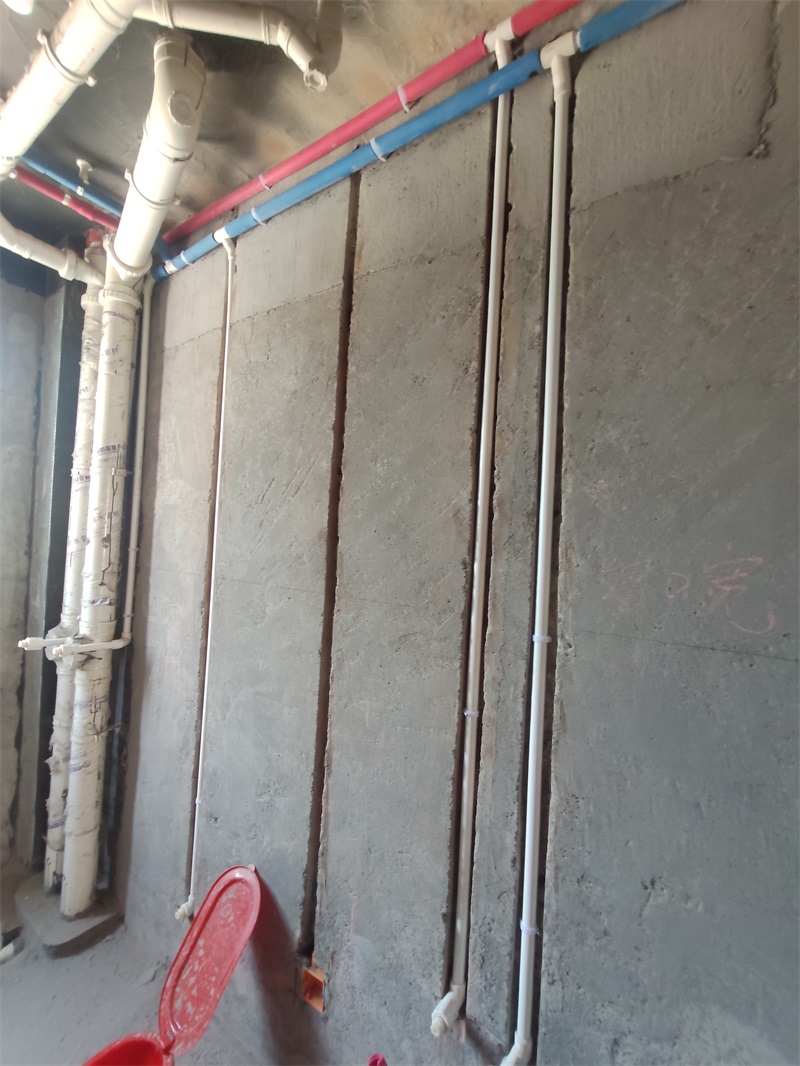

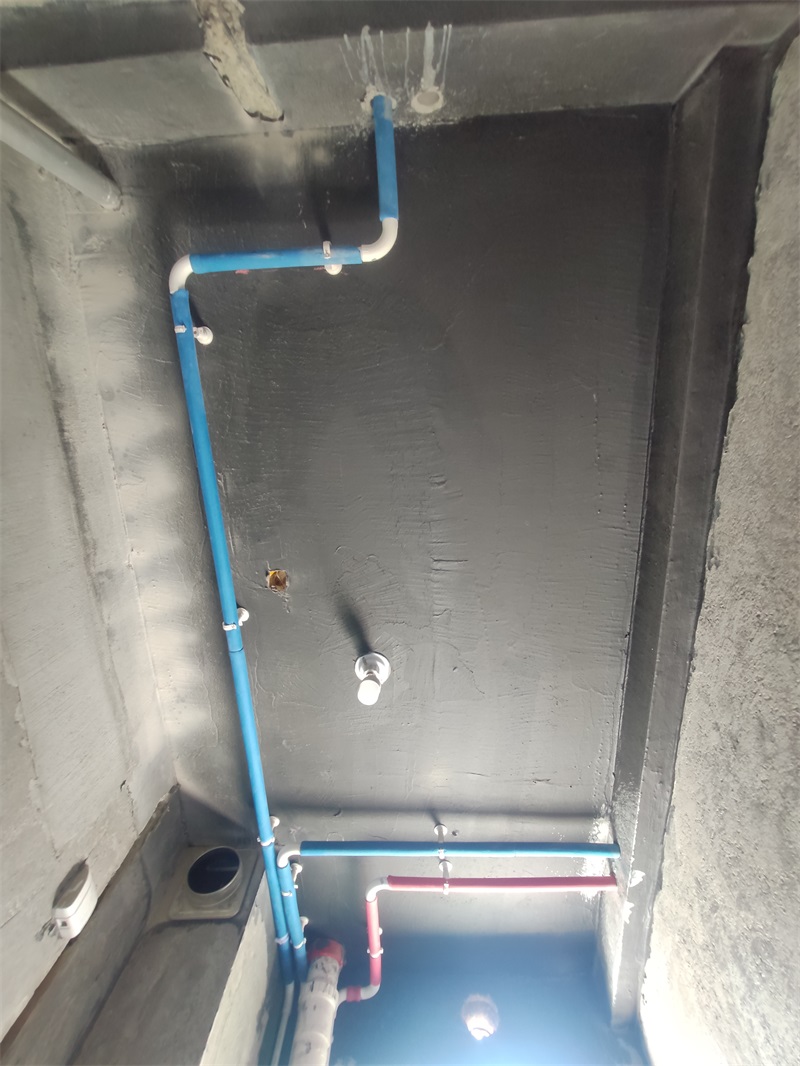

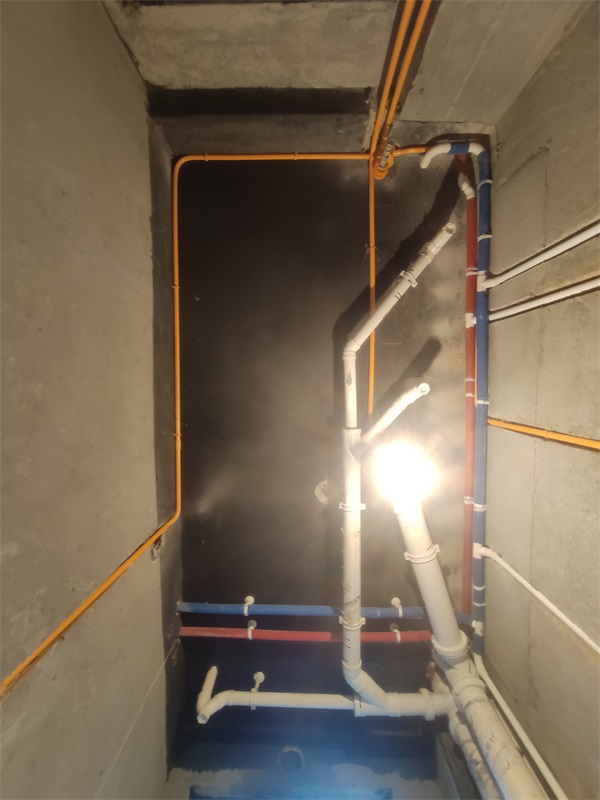

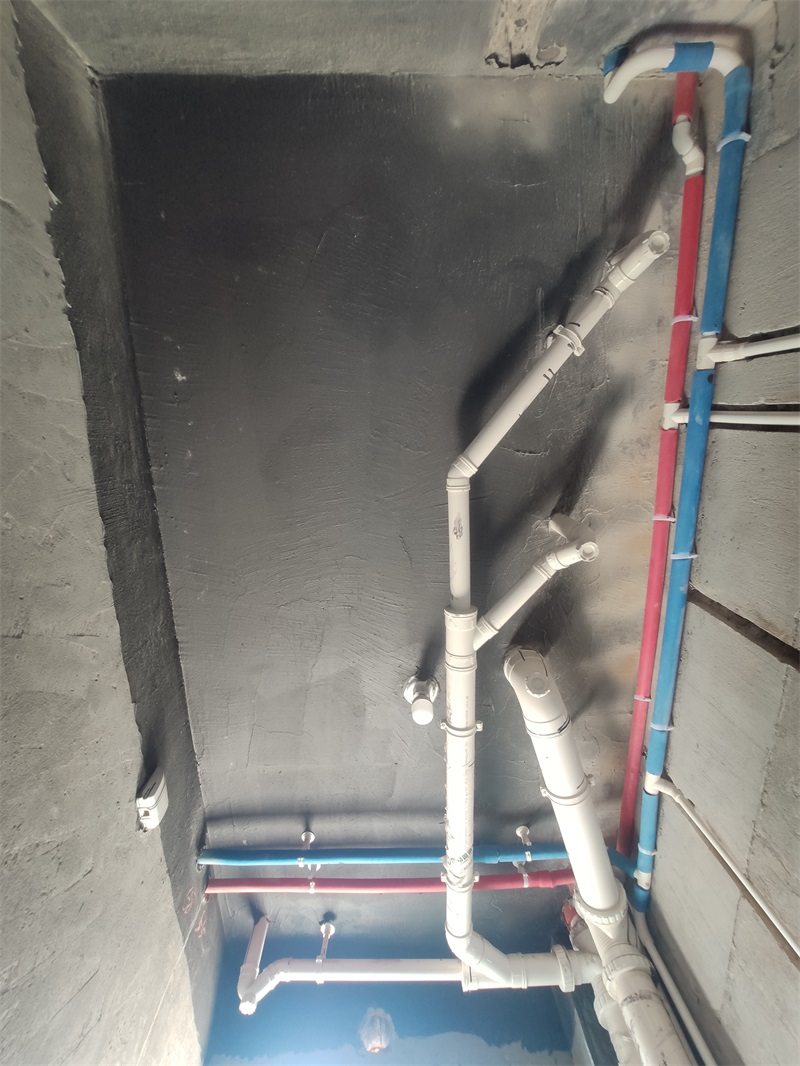

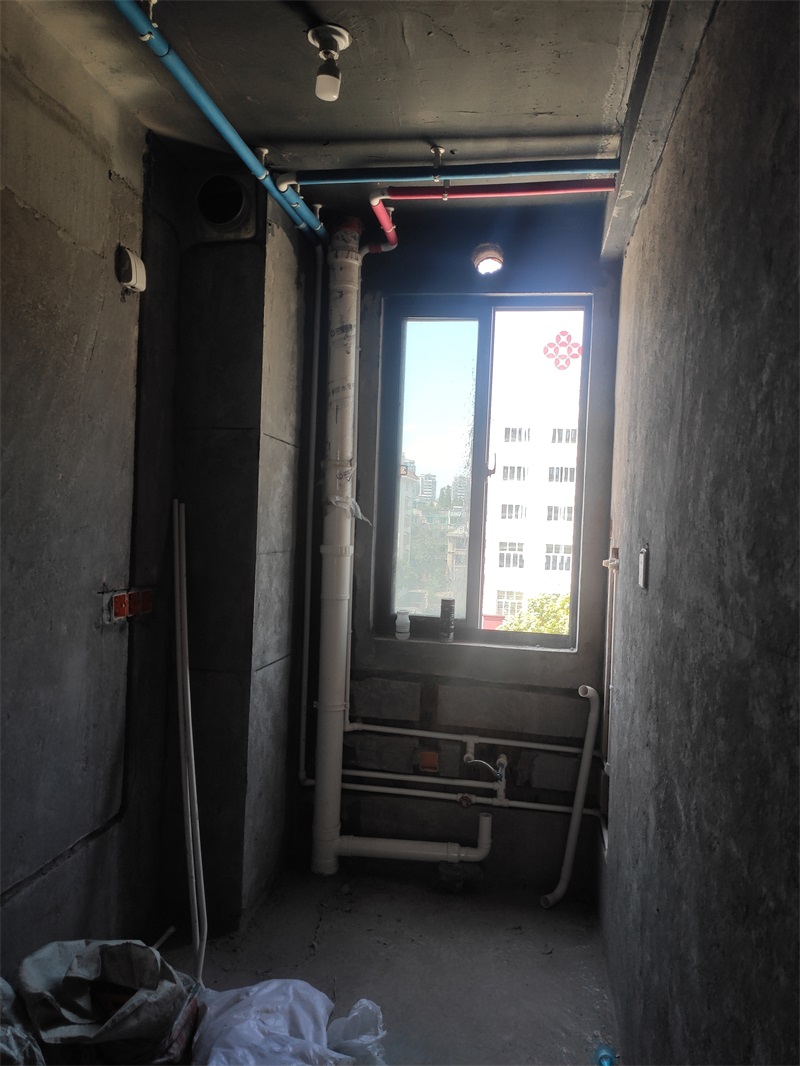

水管已包保温棉，红色为热水管，蓝色为冷水管  水管吊卡间距小于80cm，转角15CM处增加吊卡增加水管稳定性
















回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-8-13 09:21:35 | 显示全部楼层

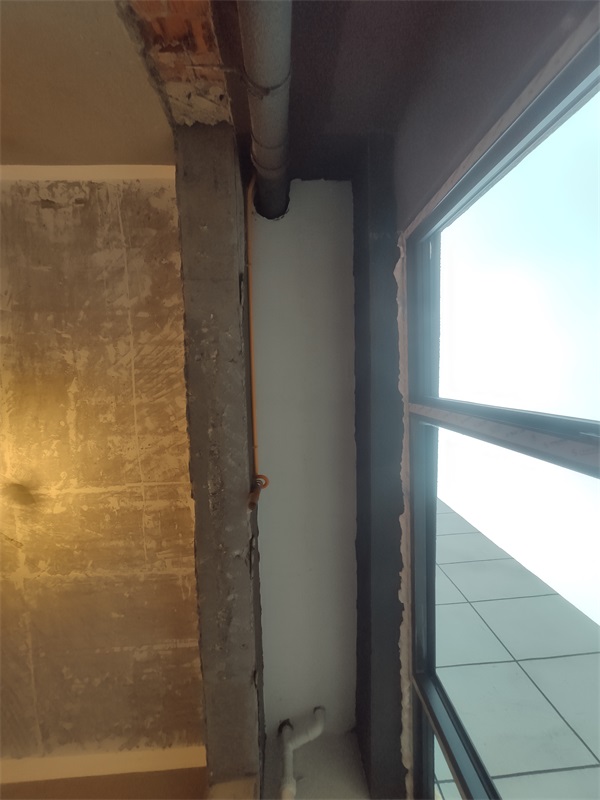

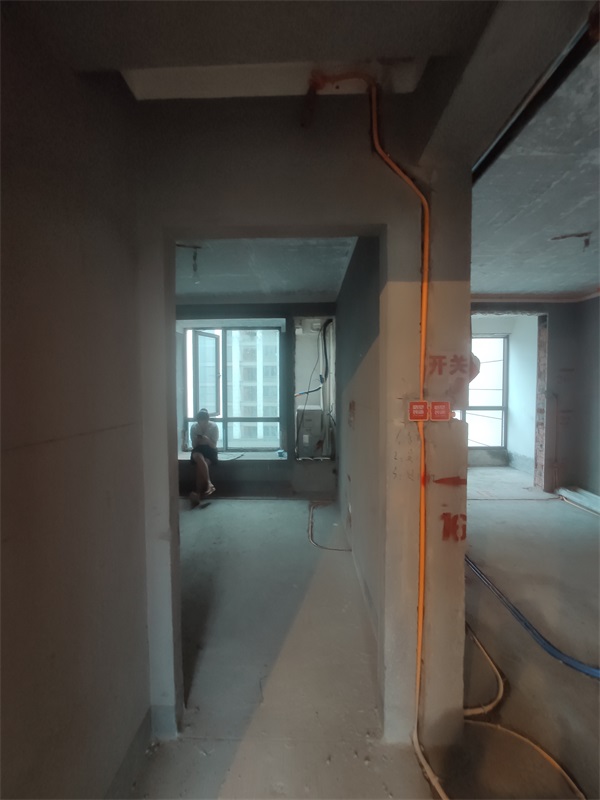

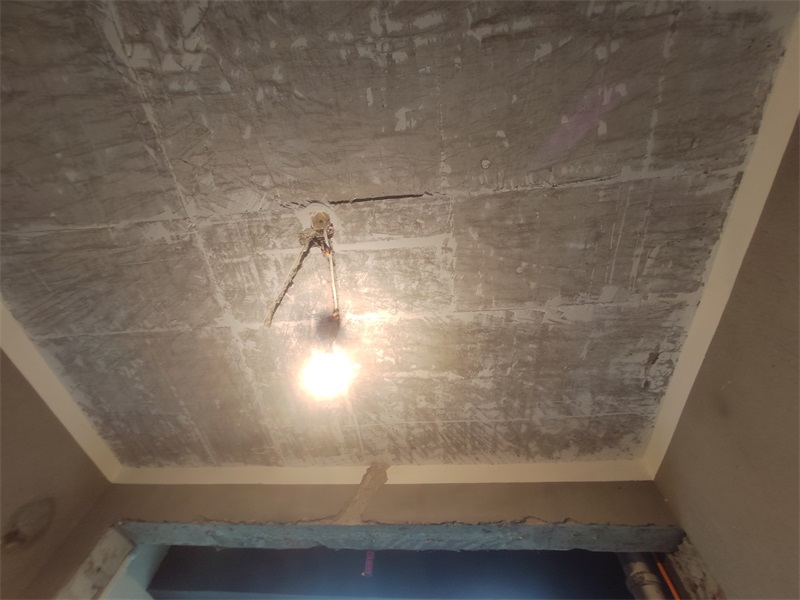

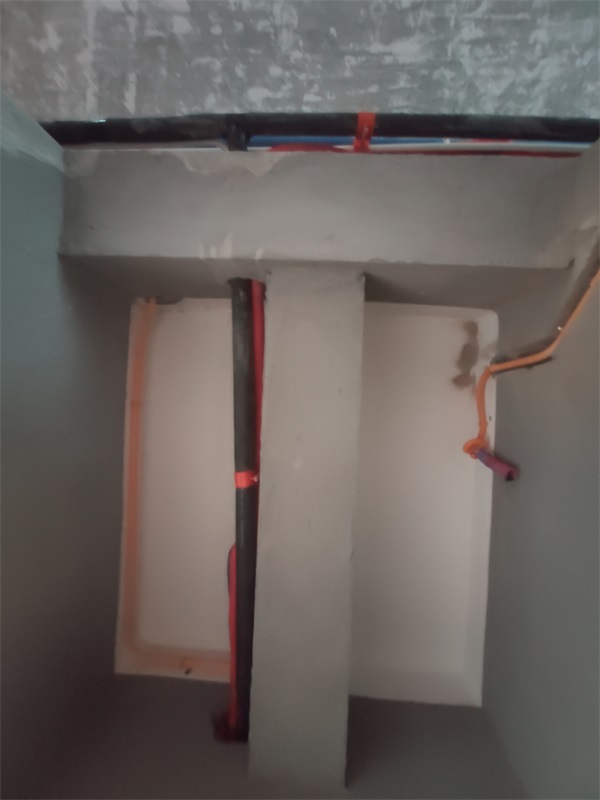

顶部灯线移位用黄腊管保护













回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-8-13 09:22:30 | 显示全部楼层

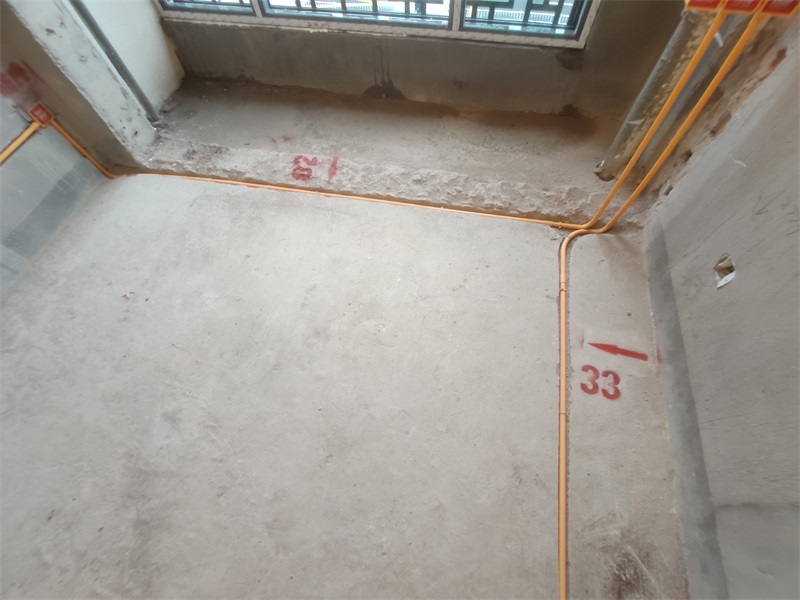

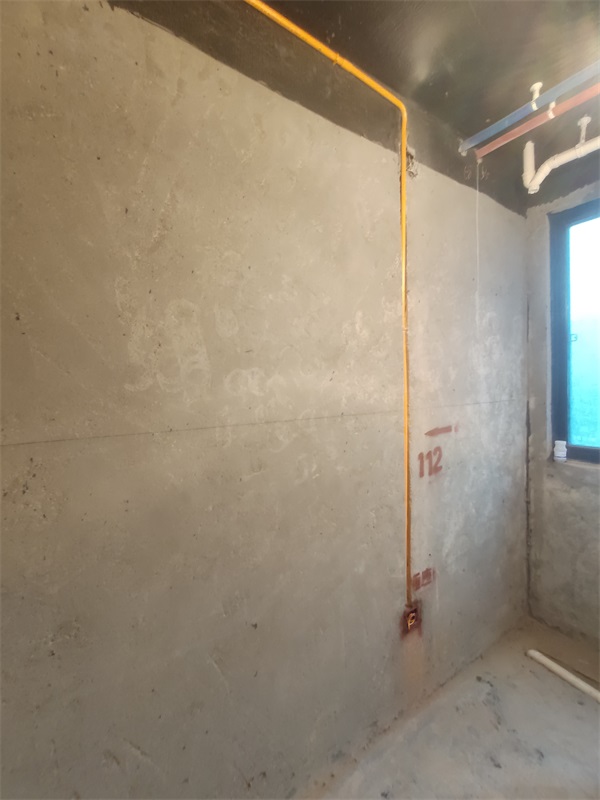

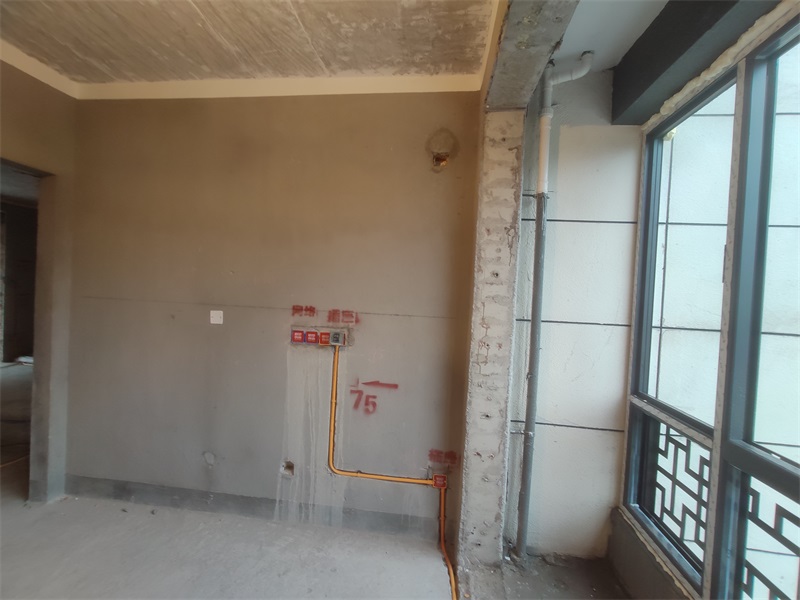

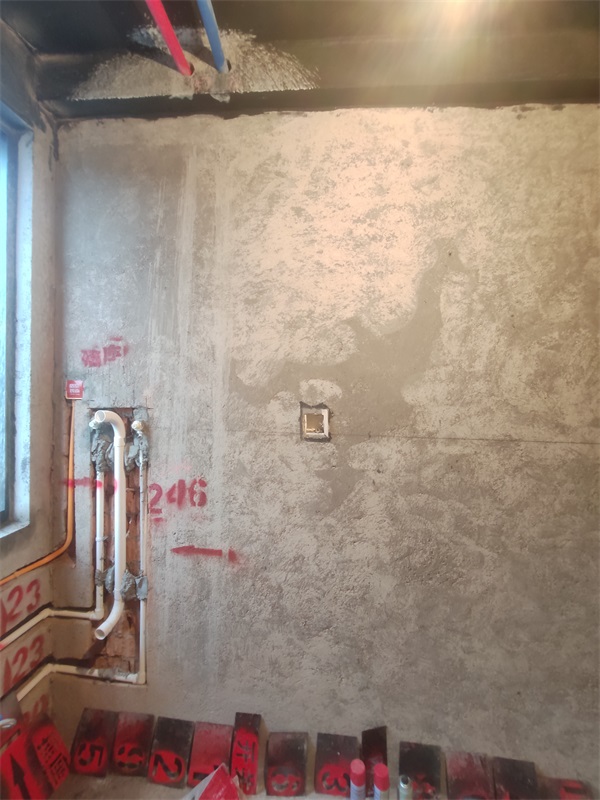

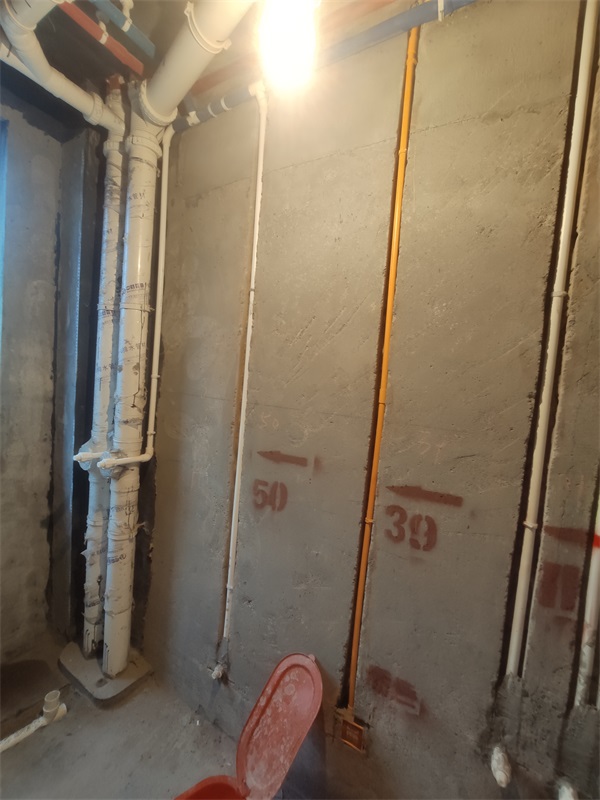

标注间距，方便后期定位维修















回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-8-13 09:23:17 | 显示全部楼层

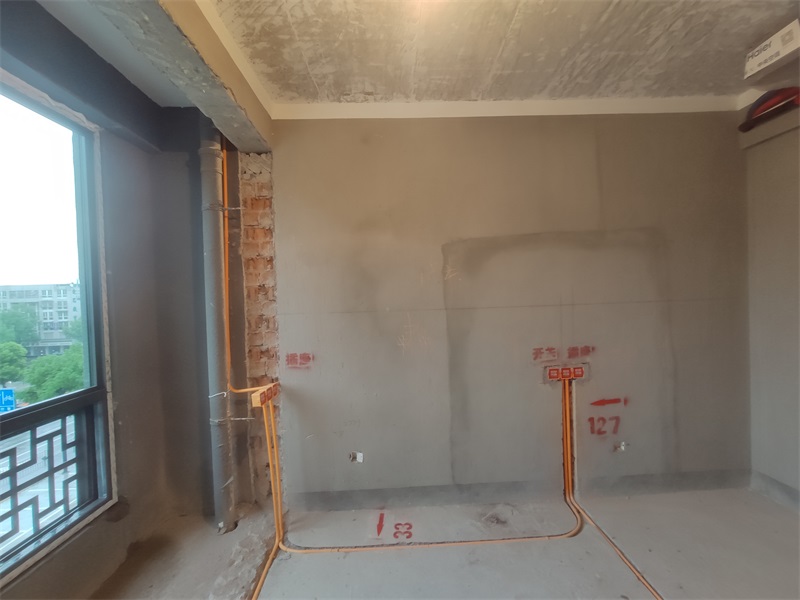

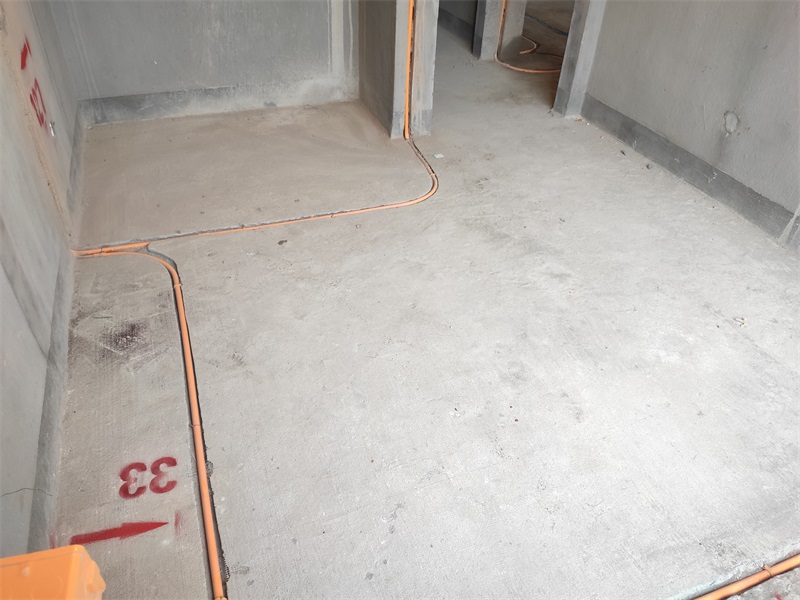

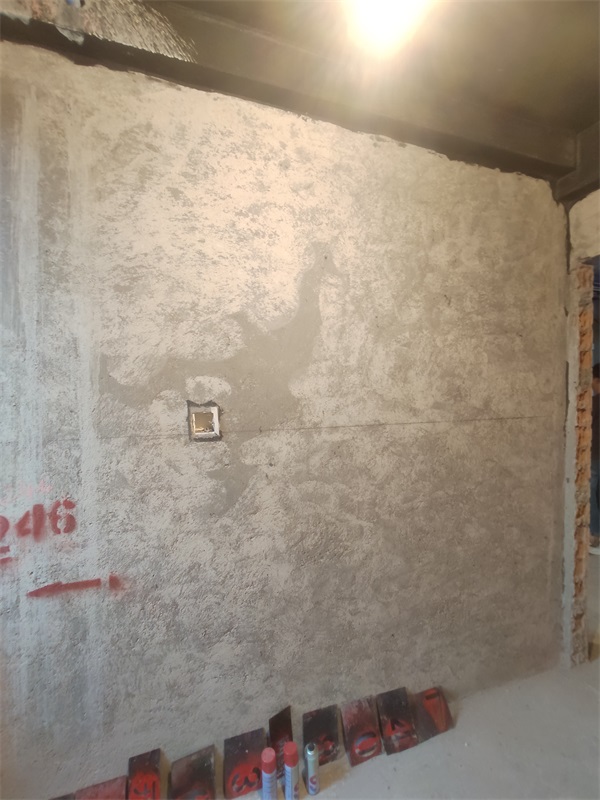

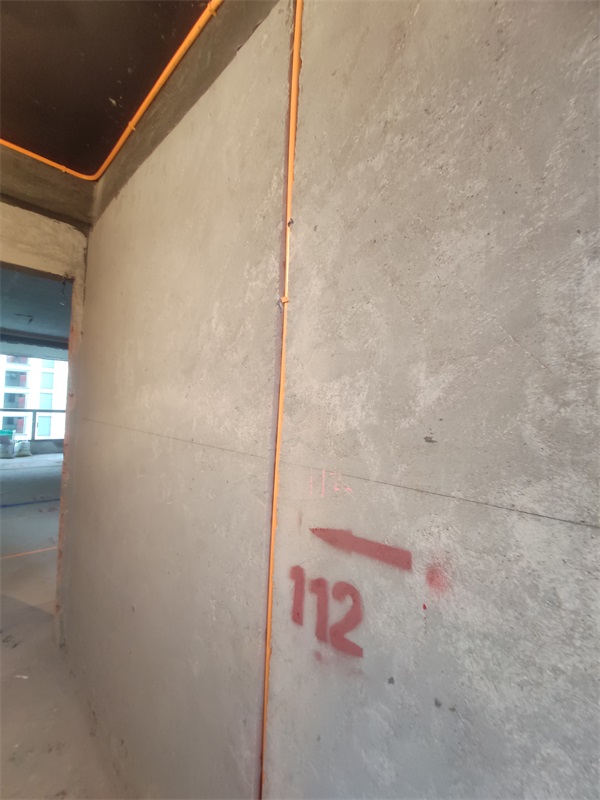

黄色线管代表强电












回复 支持 反对

使用道具 举报
