吾悦华府3-1-20#153㎡现代简约——形简意长

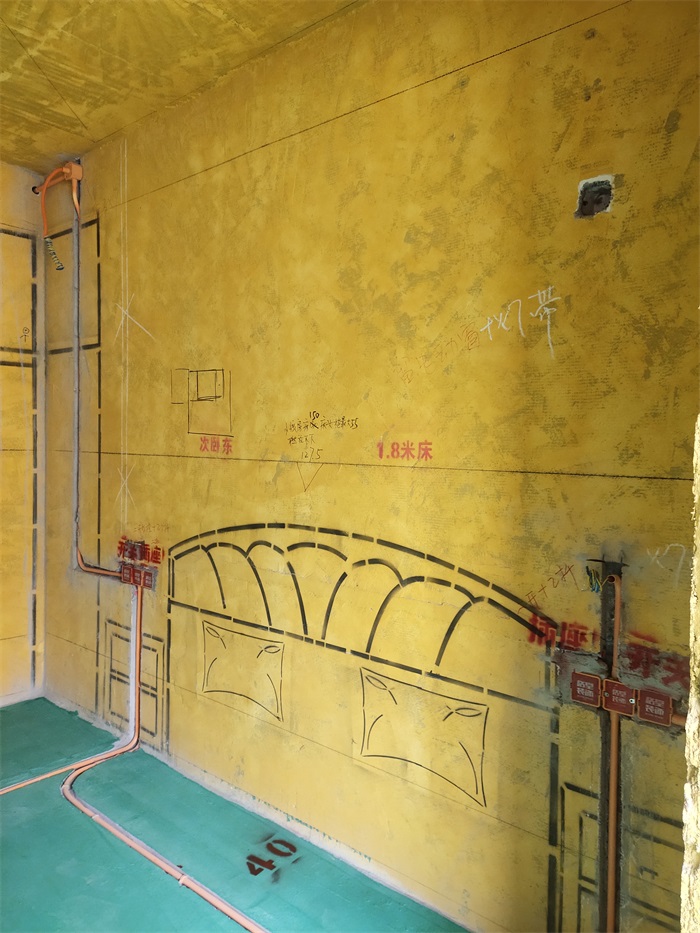

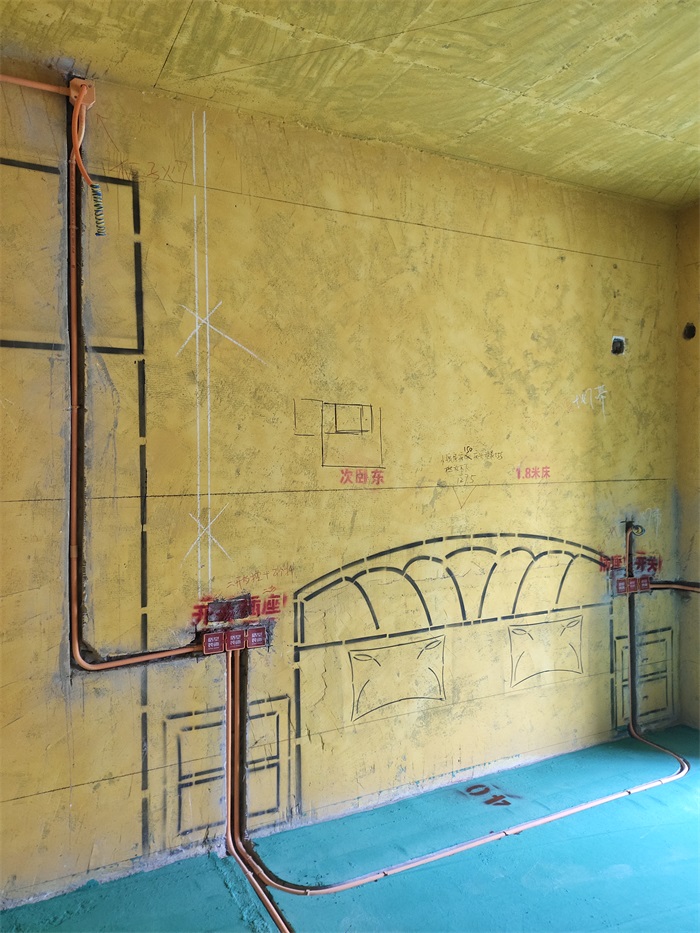

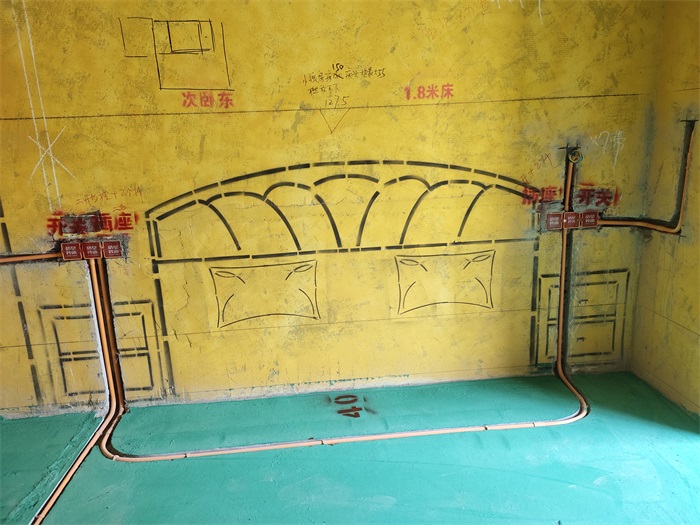

次卧水电布线图

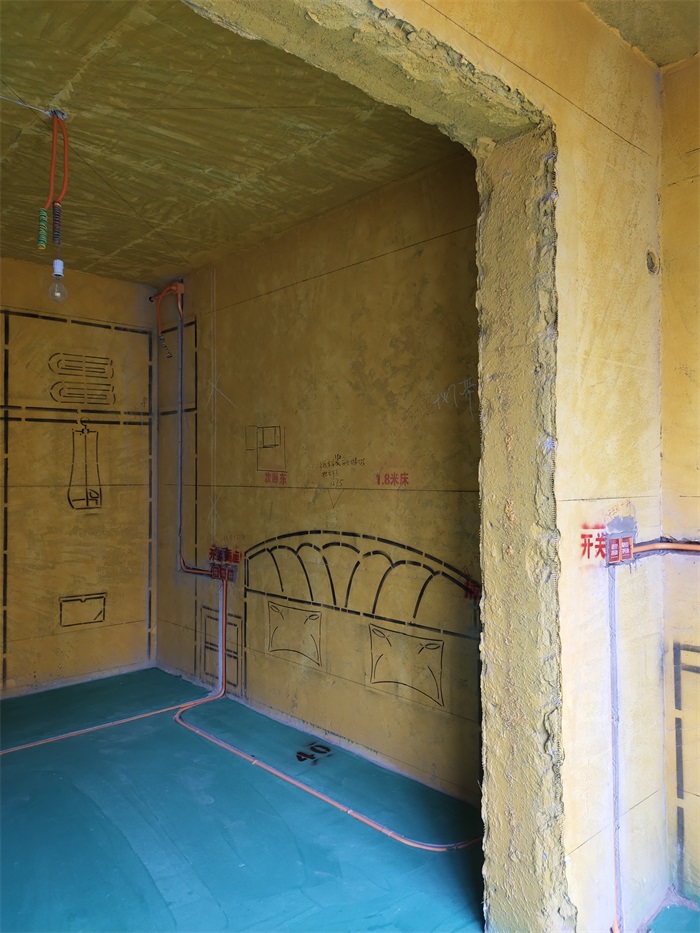

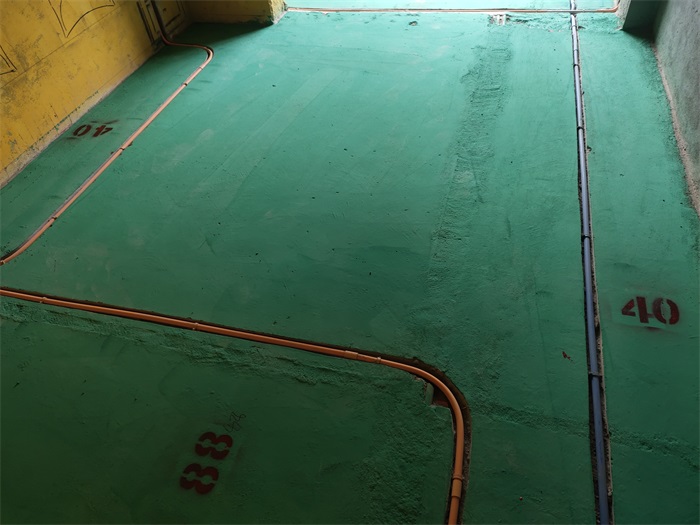

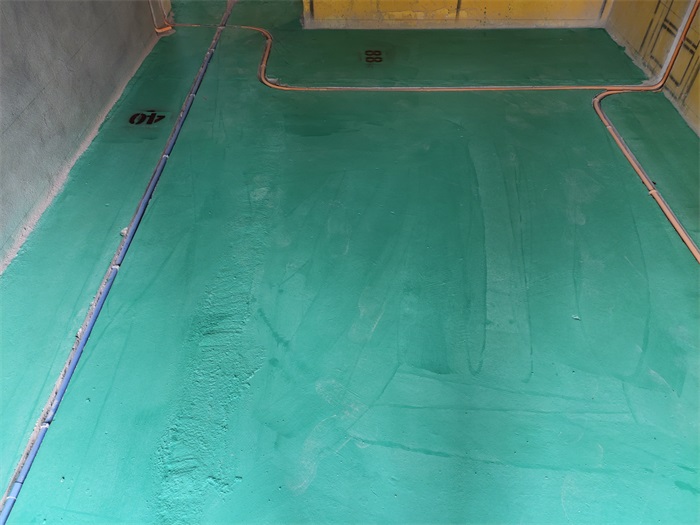

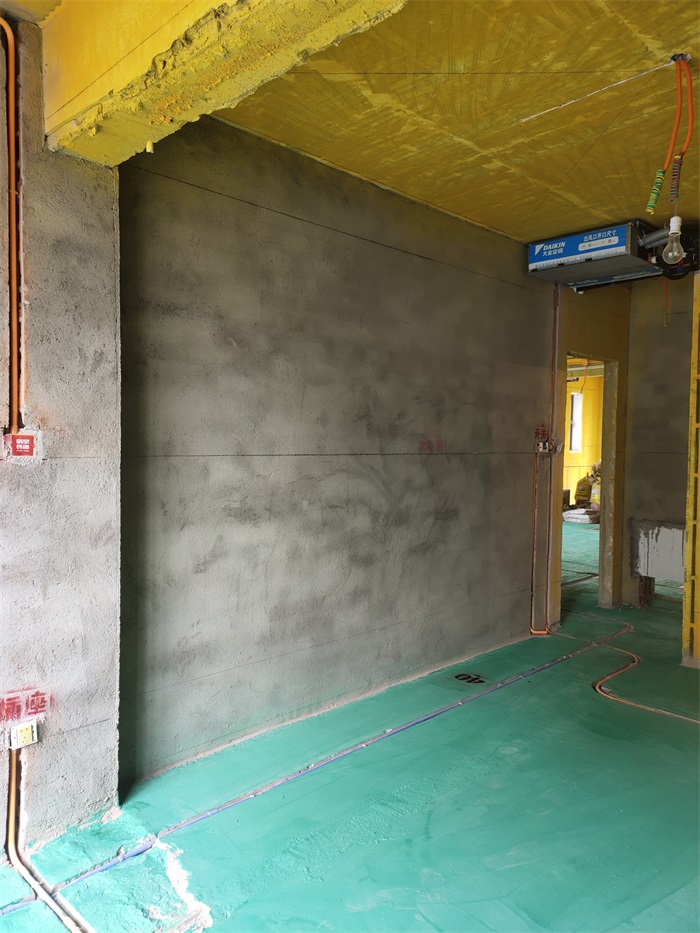

次卧对角

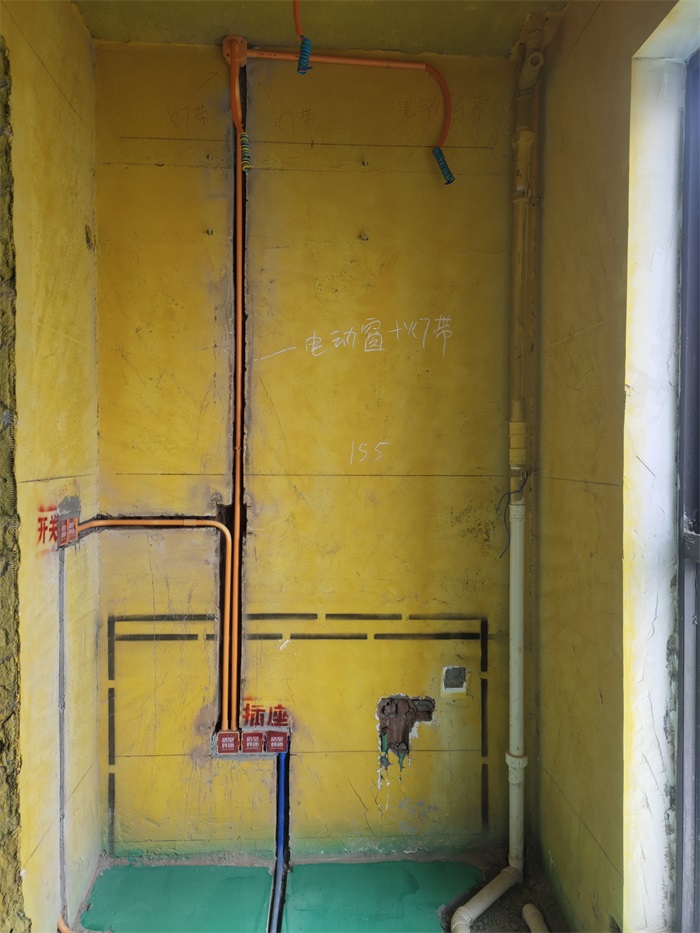

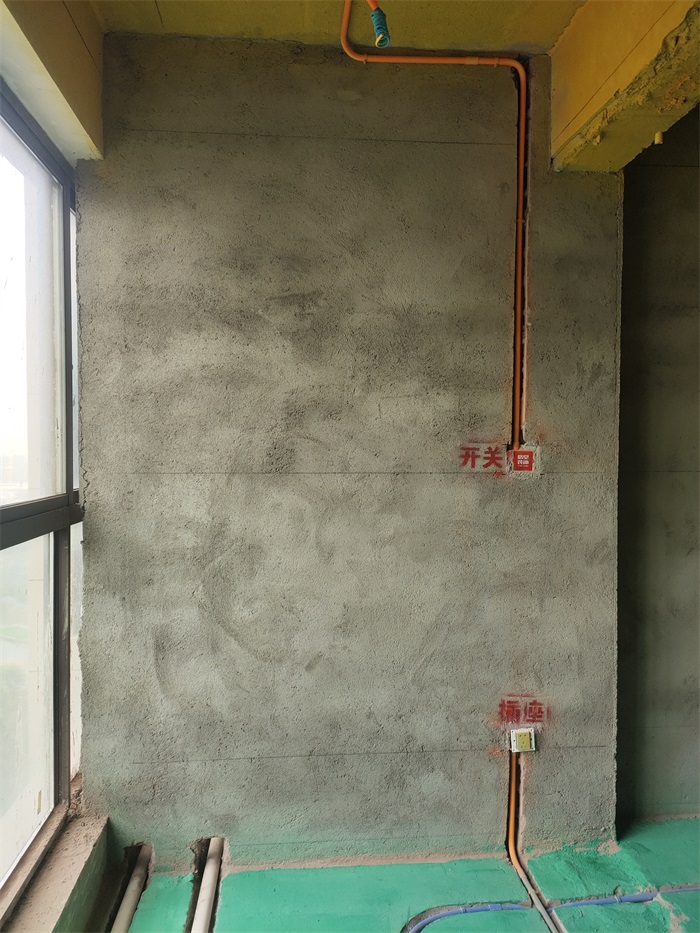

次卧阳台对角水电布线图

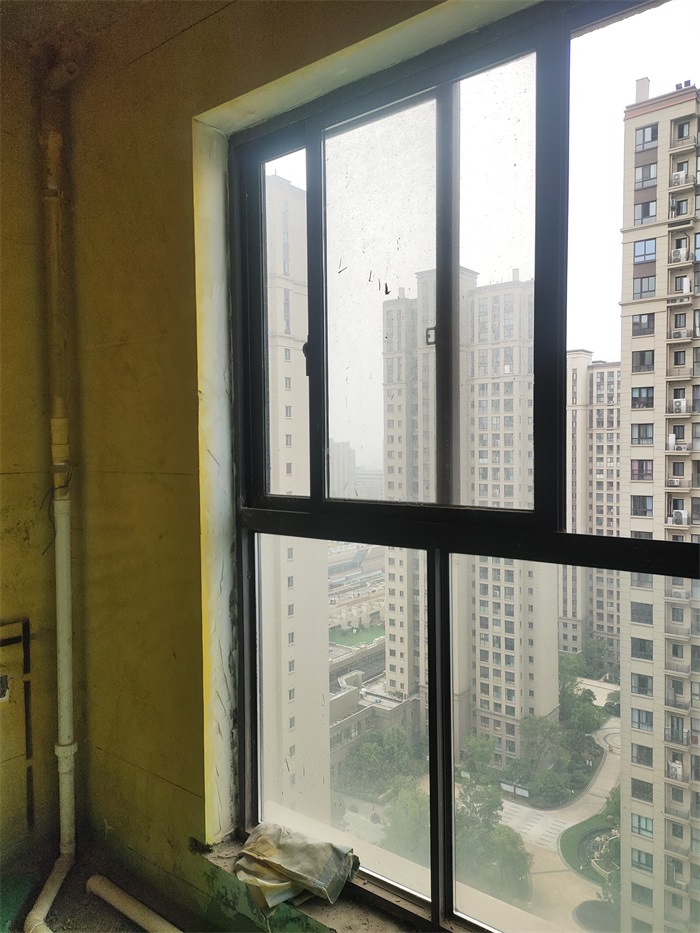

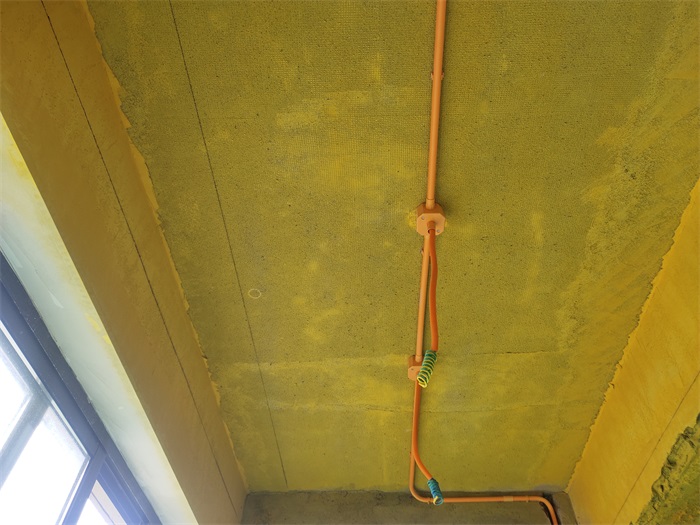

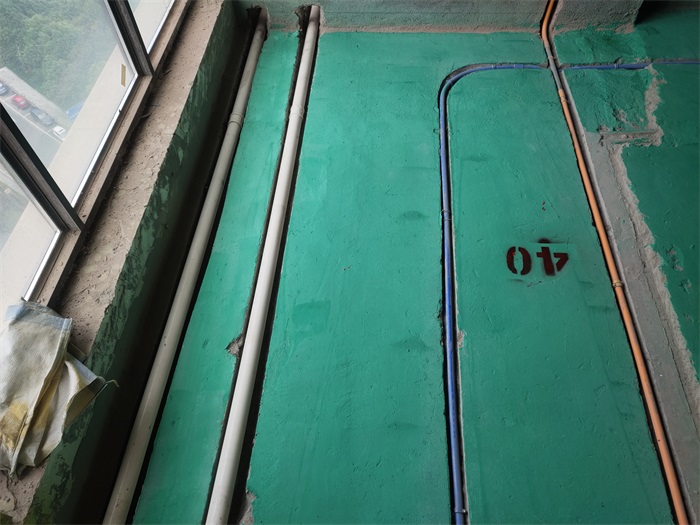

次卧阳台对角

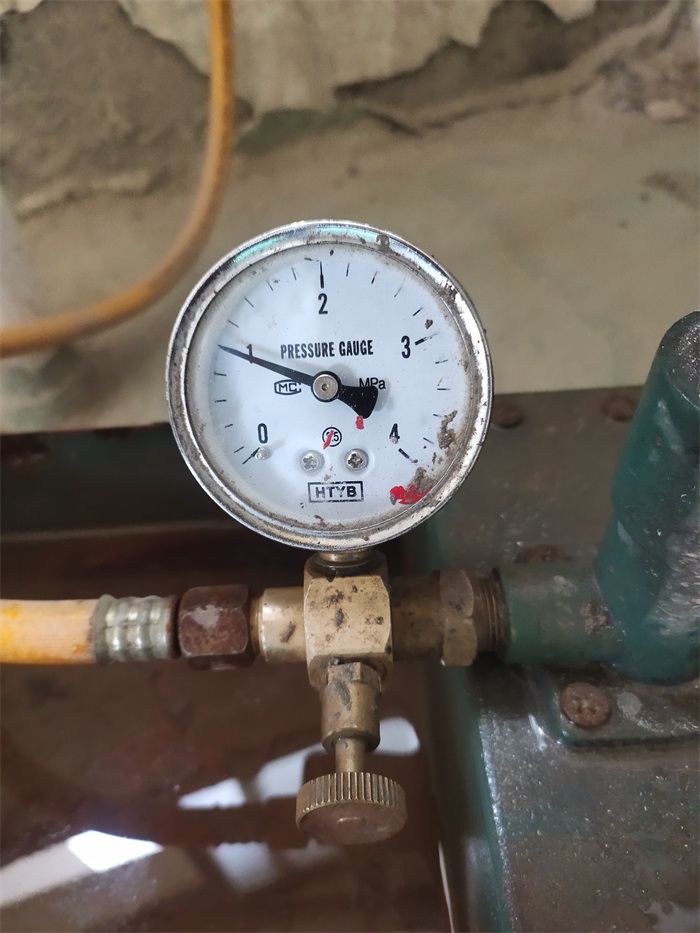

水压到一个兆帕（10公斤）半小时不降压就证明水管接头没问题的，一般市政水压是1.5到3公斤，常规试压是7公斤，我们水管质量好才敢打10公斤的

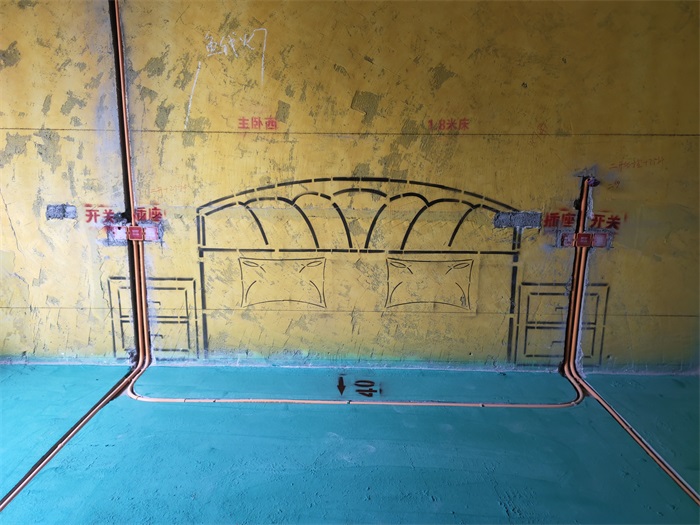

暗管预留：格堂装饰在水电工艺施工阶段，对液晶电视、机顶盒等设备线管进行提前预埋处理，确保设计美观度。

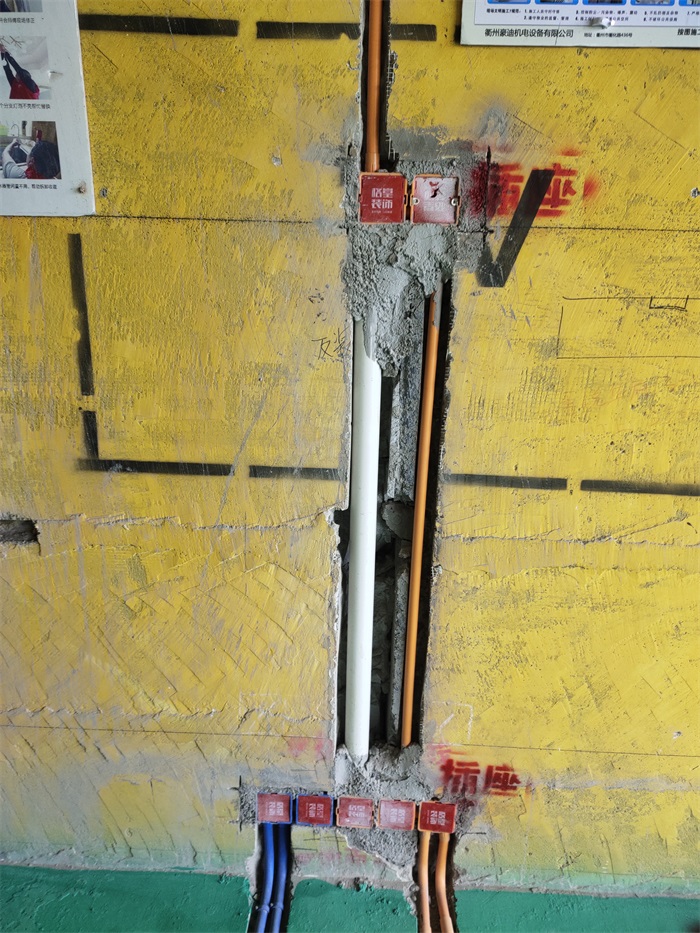

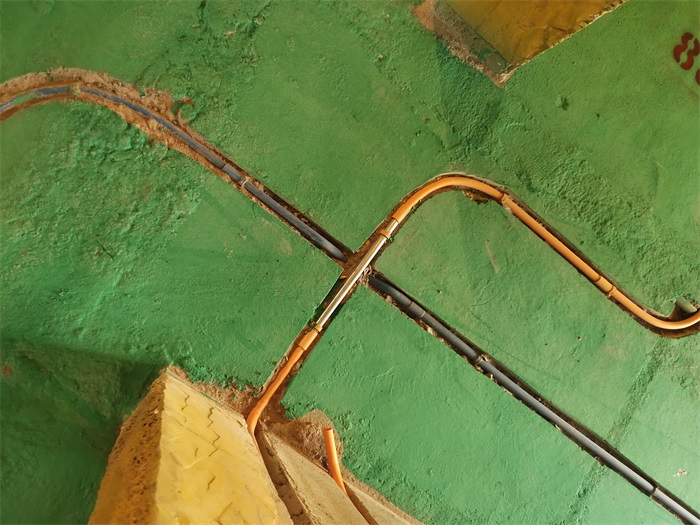

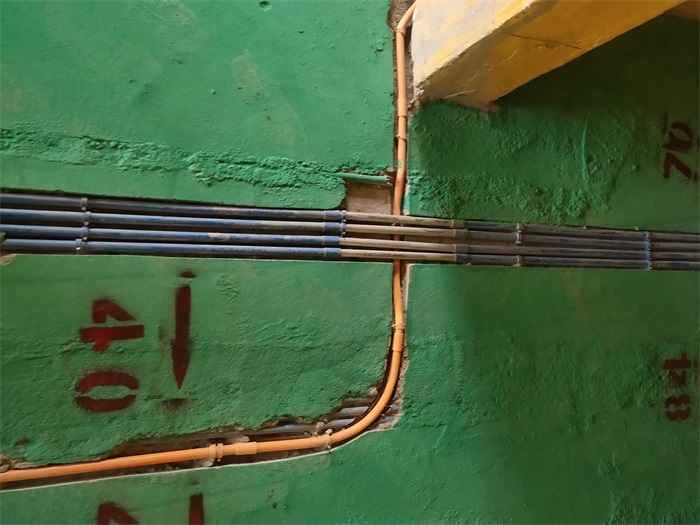

橙色为强电，蓝色为弱电，强弱电交接处用金属屏蔽管，防止干扰。

配电箱内标明各空气开关所属功能。弱电箱内标明每条线路通向哪个房间。冰箱单独一路电源线，不进总开。配电箱都用格堂专用KT板保护到位，防止砂石掉落，非常注意用电安全

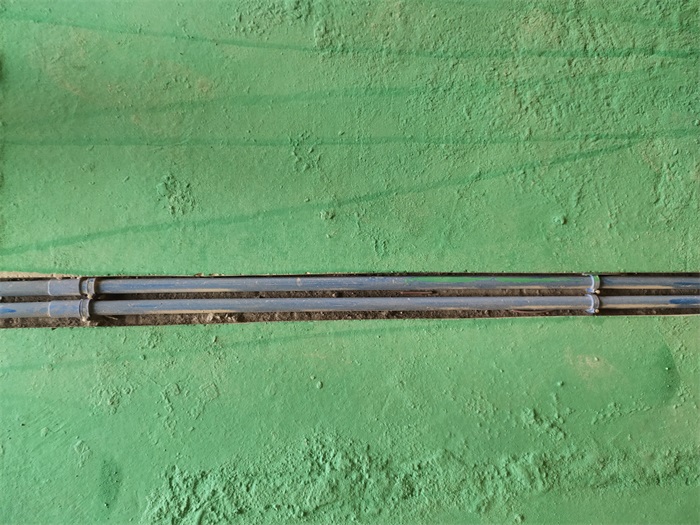

并排两根以上线管固定采用管卡错位顺钉，间隙均匀。

同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地。
