斗潭家园西区12-1-30#125㎡现代—初夏

发表于 2021-7-10 14:38:17

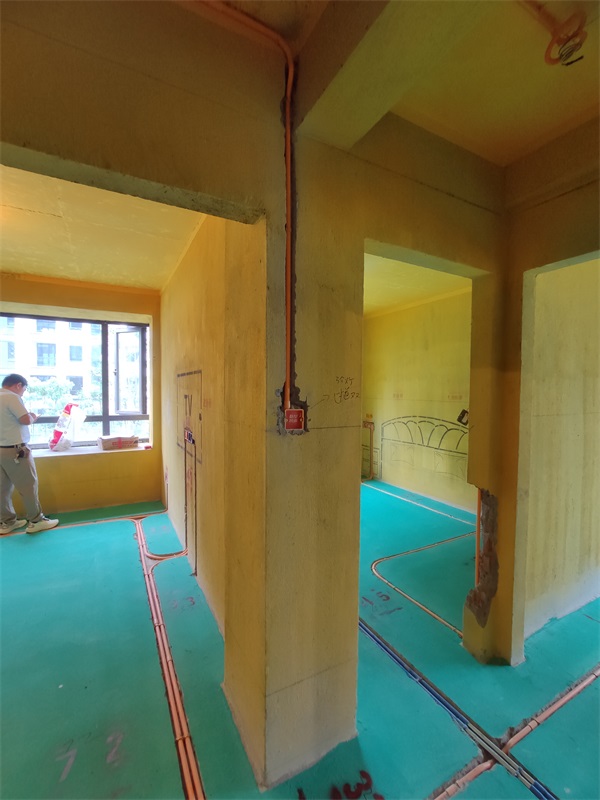

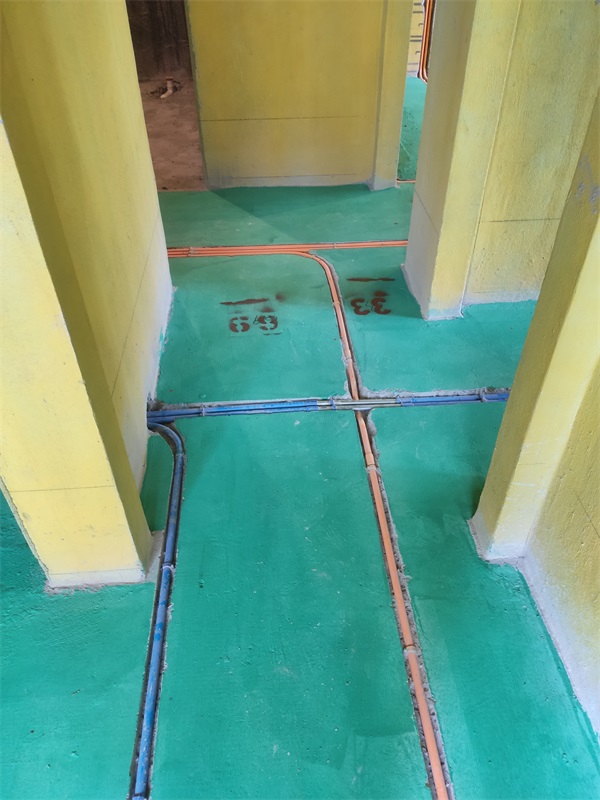

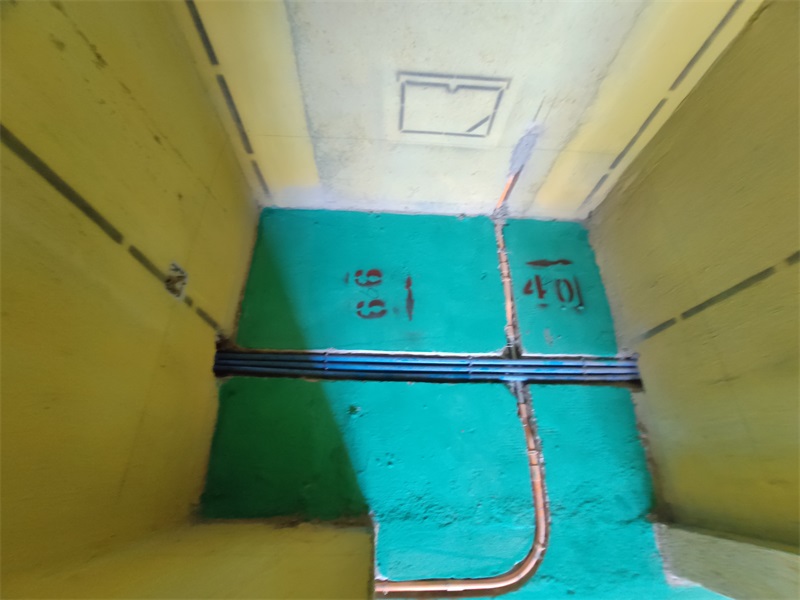

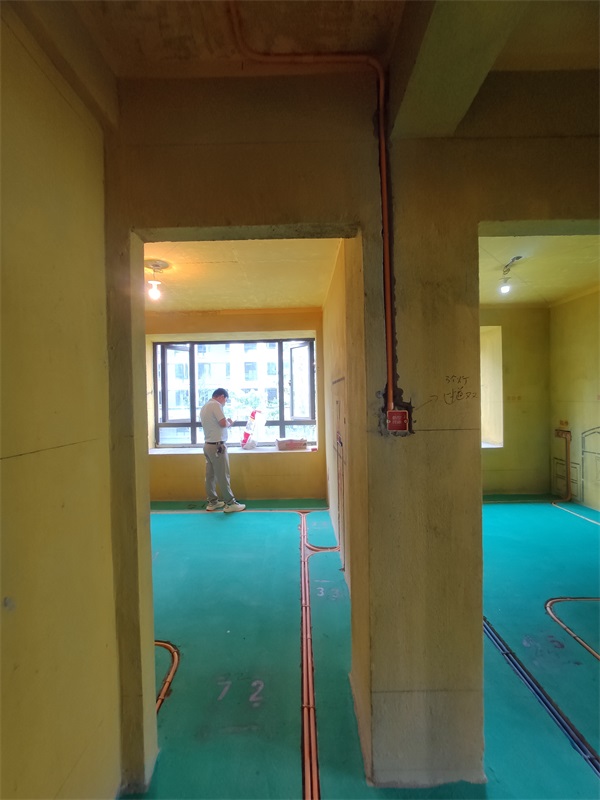

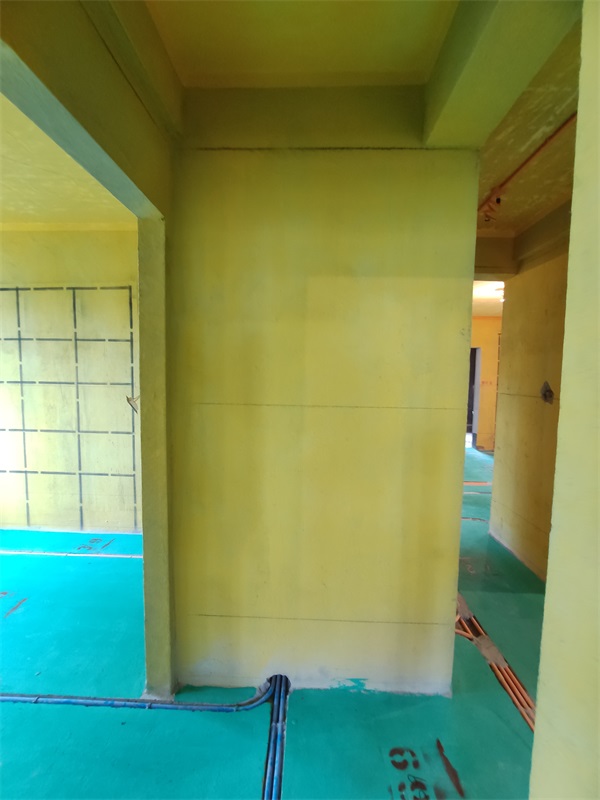

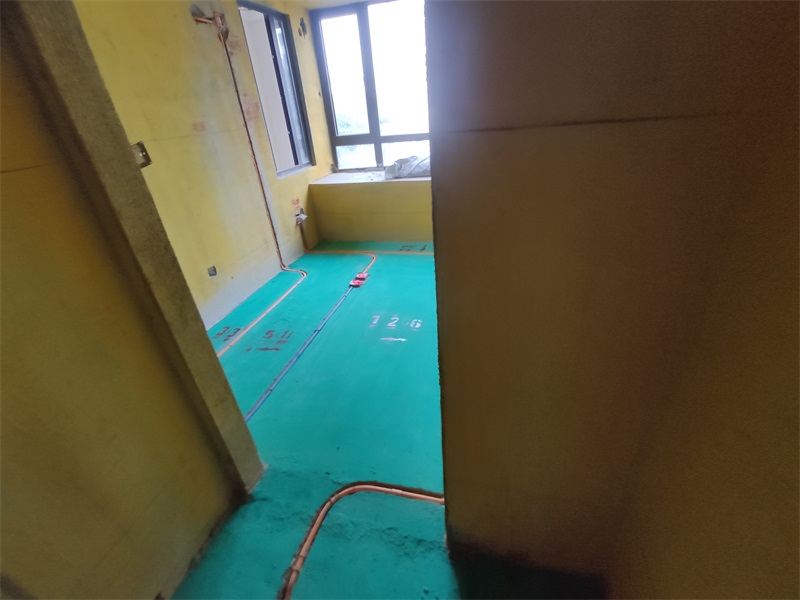

强弱电线管交叉处使用铁管或铁过桥湾交叉，防止信号干扰

发表于 2021-7-10 14:38:51

强弱电线管交叉处使用铁管或铁过桥湾交叉，防止信号干扰

发表于 2021-7-10 14:39:45

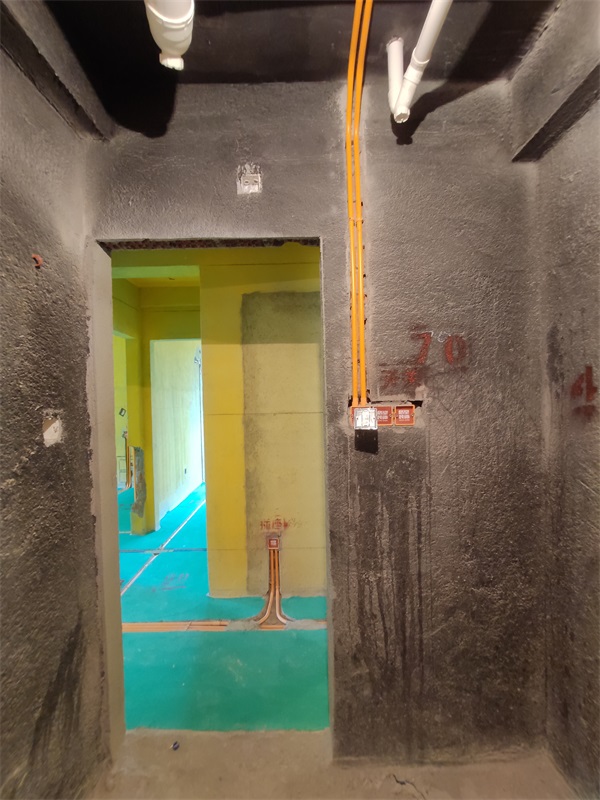

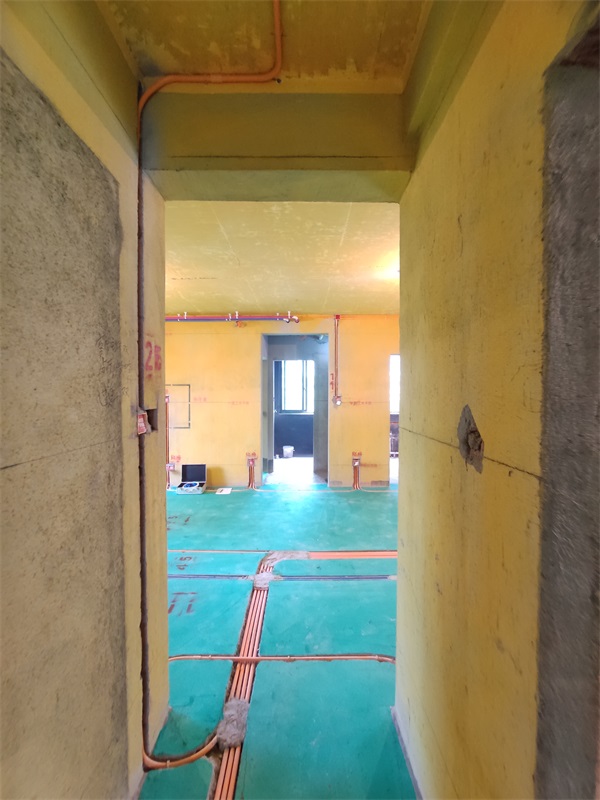

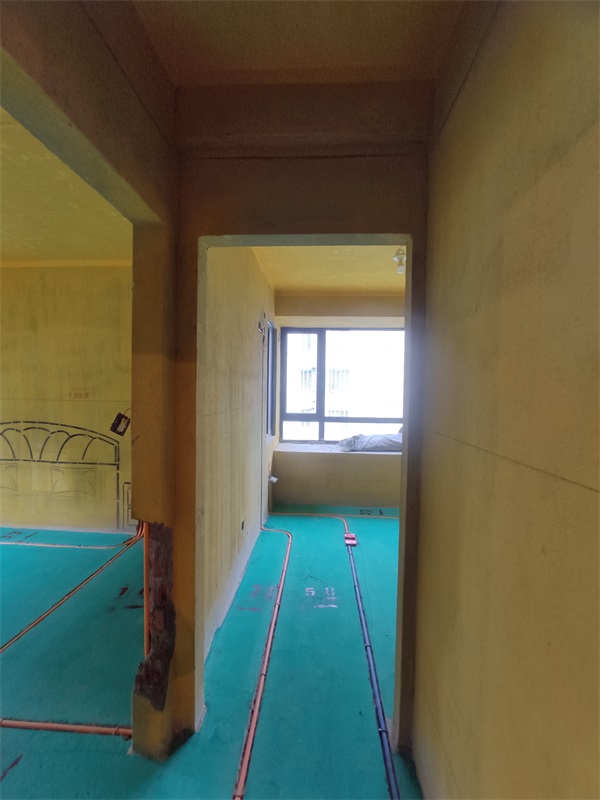

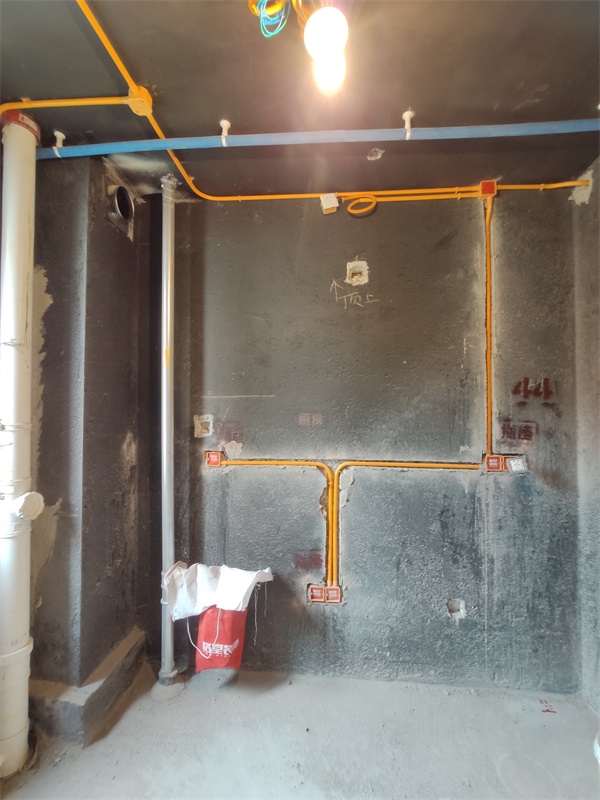

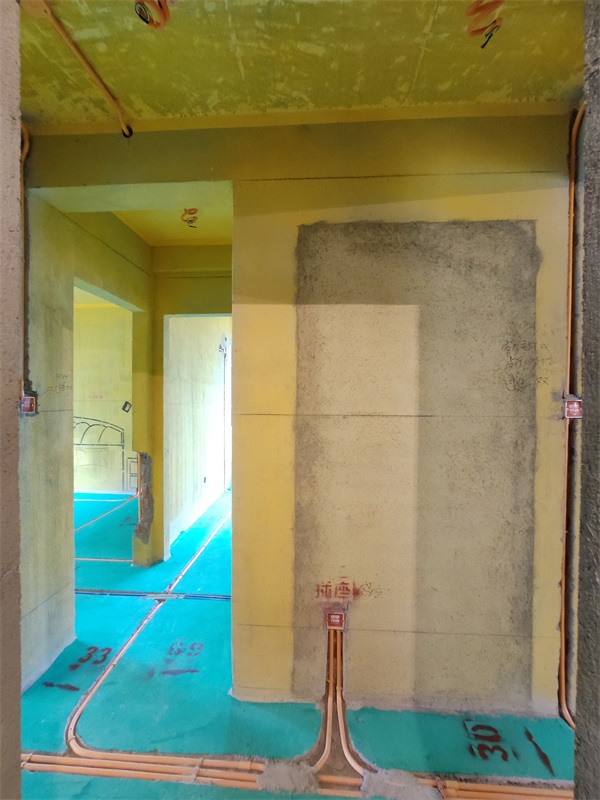

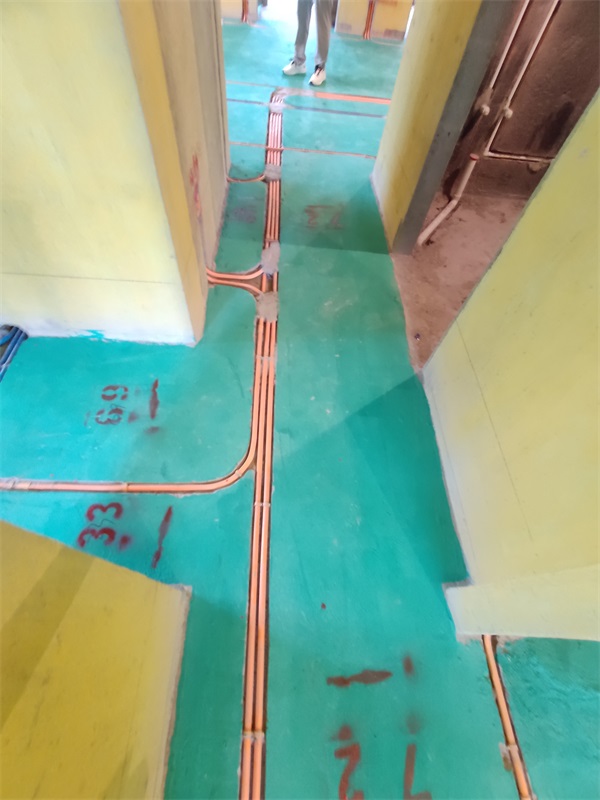

并排两根以上线管，固定采用管卡错位顺钉，间隙均匀

发表于 2021-7-10 14:40:35

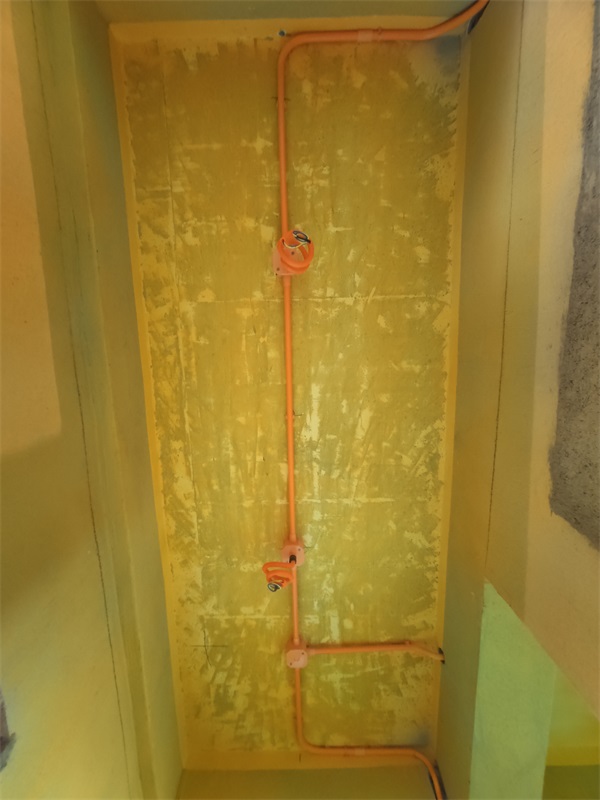

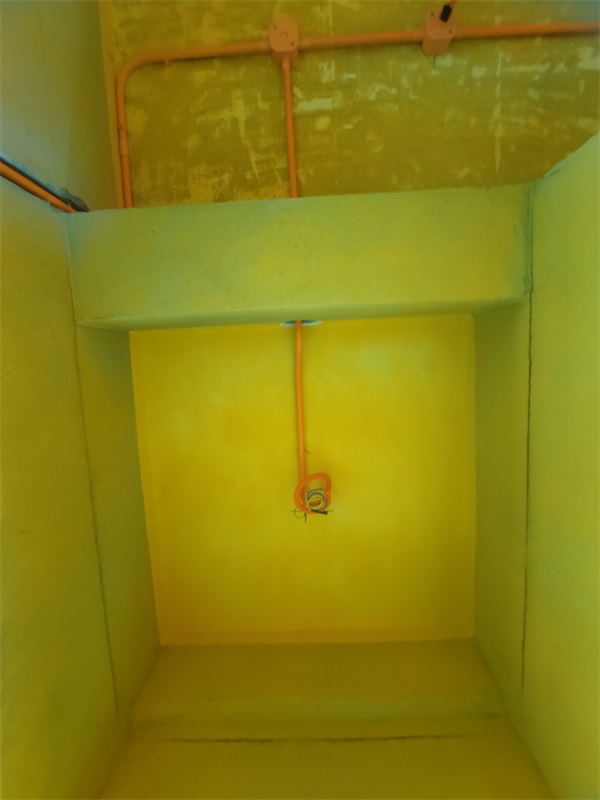

吊顶内布线应穿管，筒灯位置布线，应按照要求用波纹管套到位，吊顶灯线用八角盒分开，顶面线管用U形卡固定

发表于 2021-7-10 14:42:48

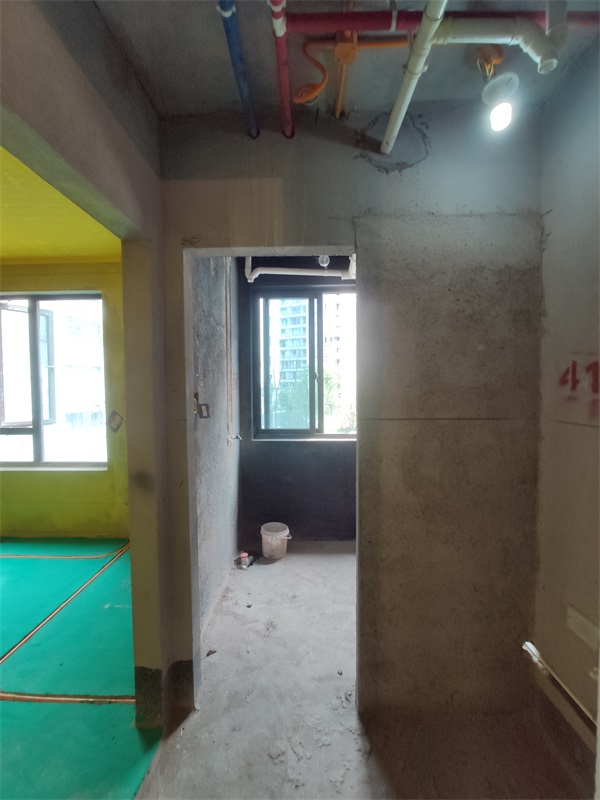

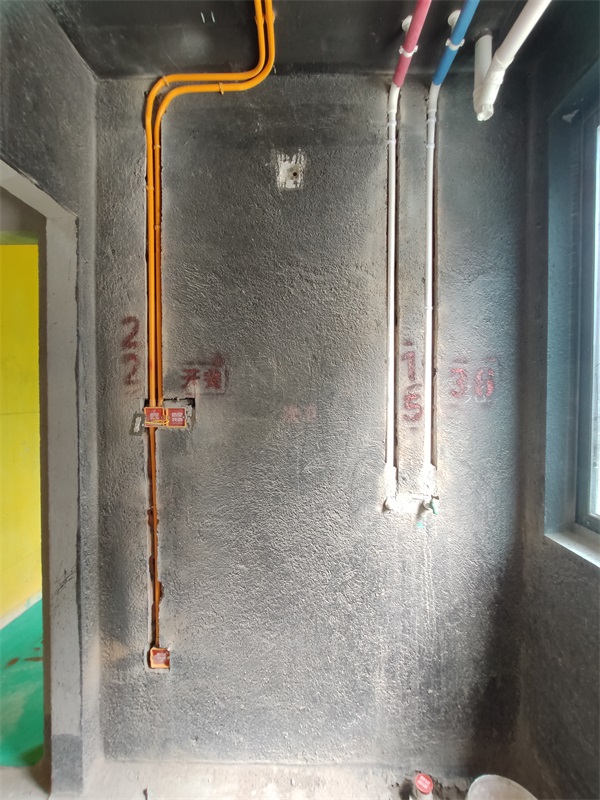

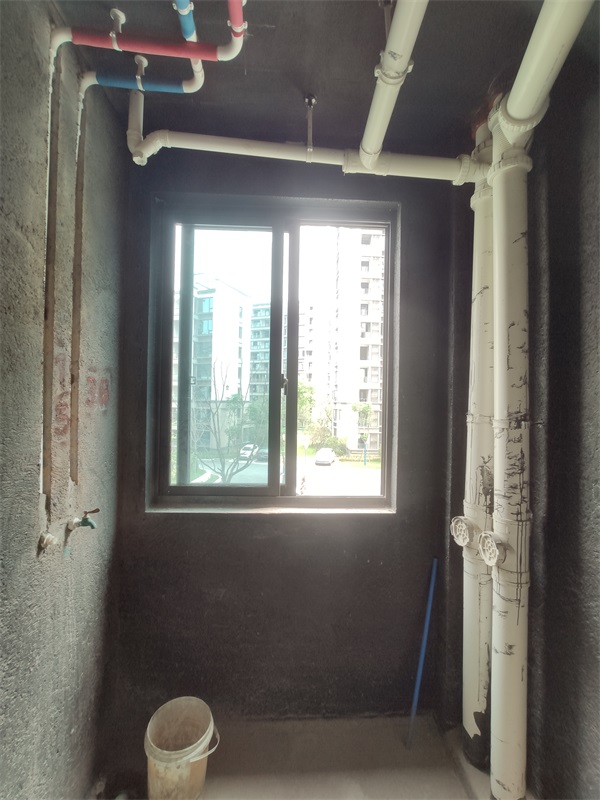

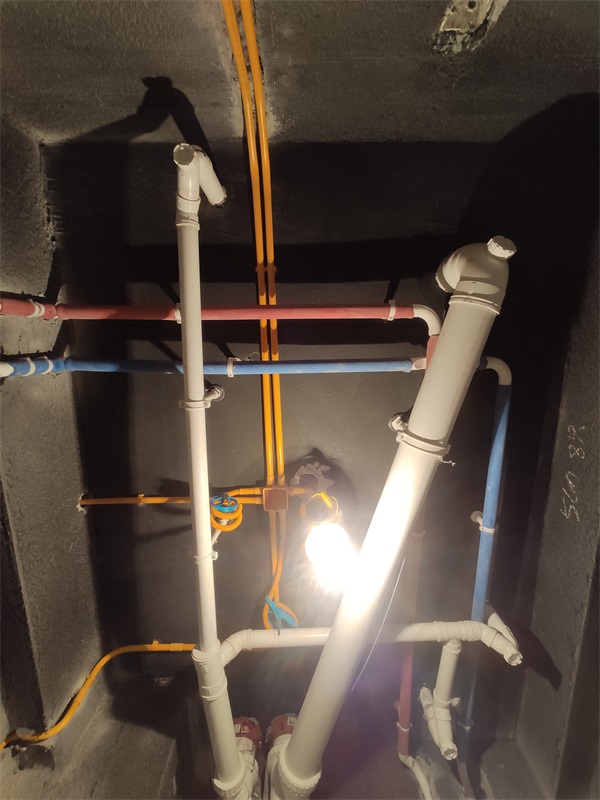

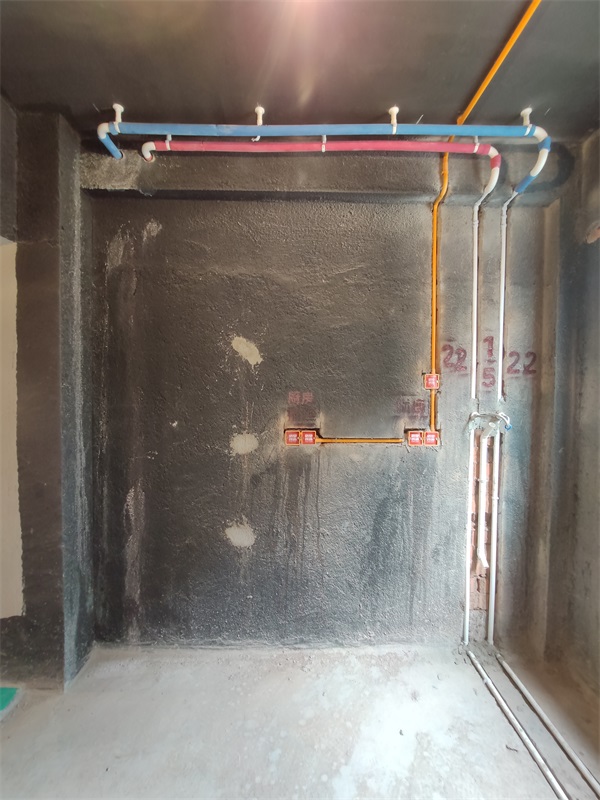

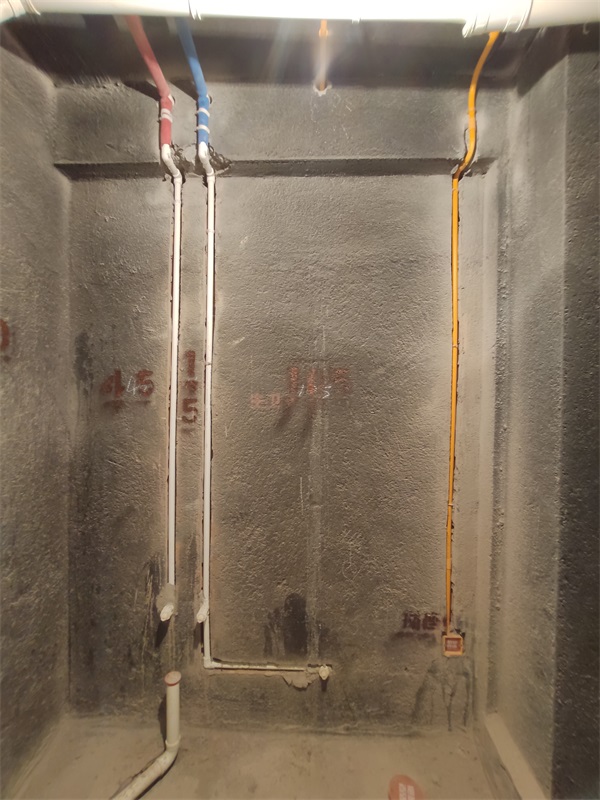

红色保温棉代表热水，蓝色保温棉代表冷水，走墙水管采用下垂式安装

发表于 2021-7-10 14:44:45

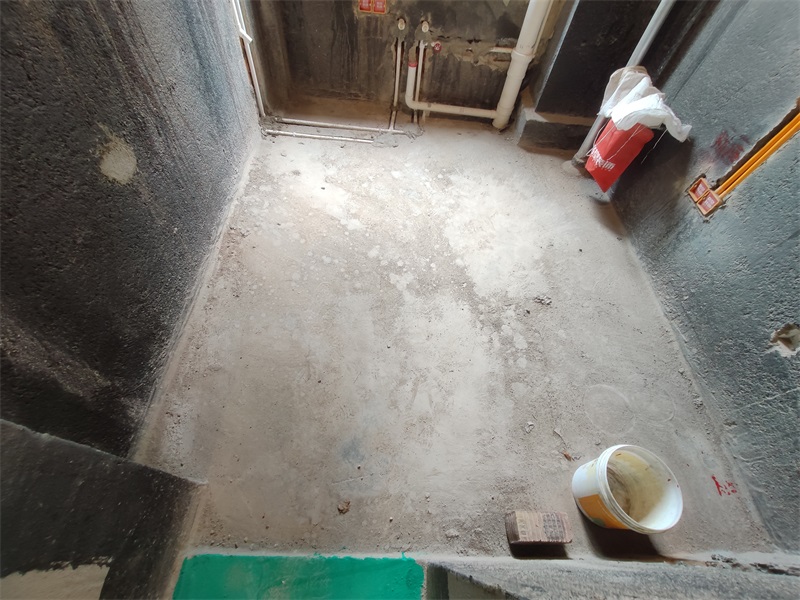

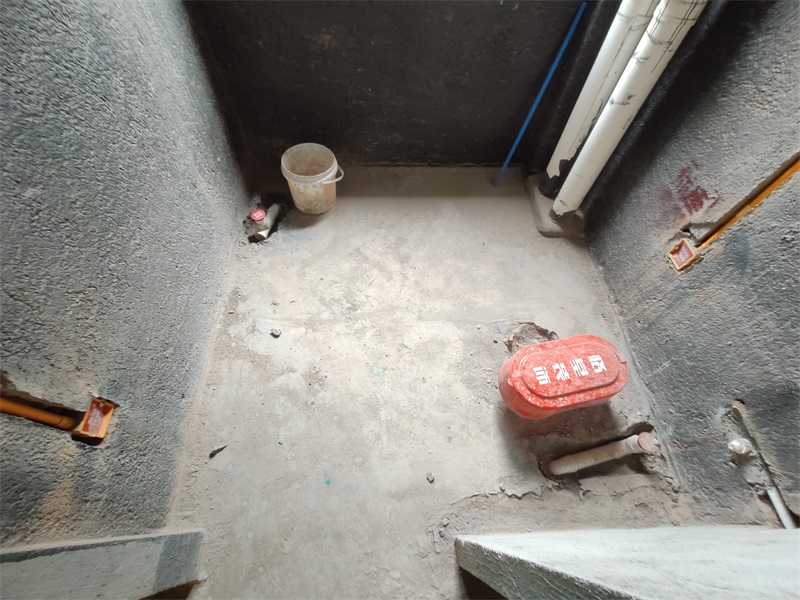

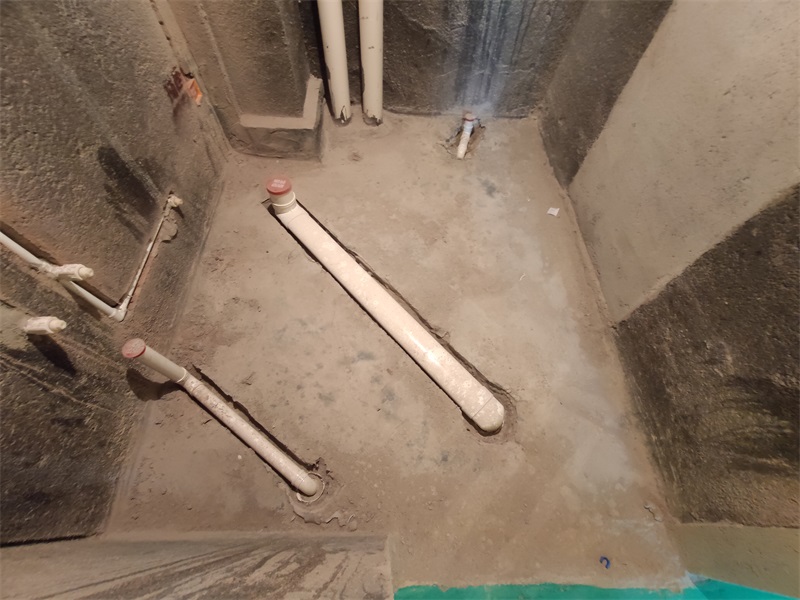

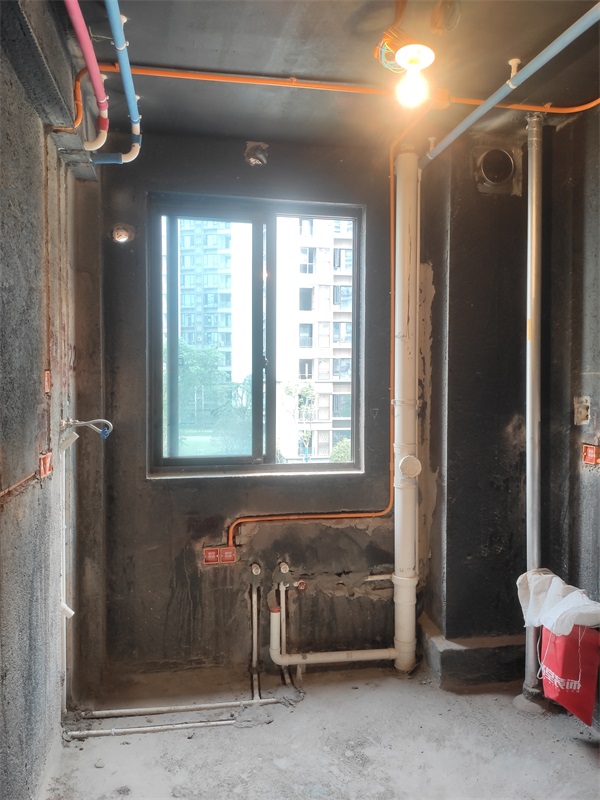

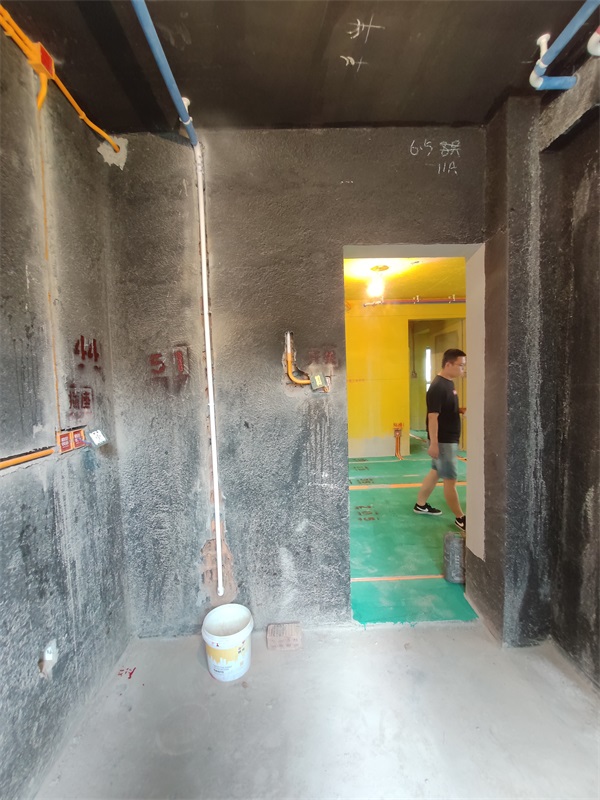

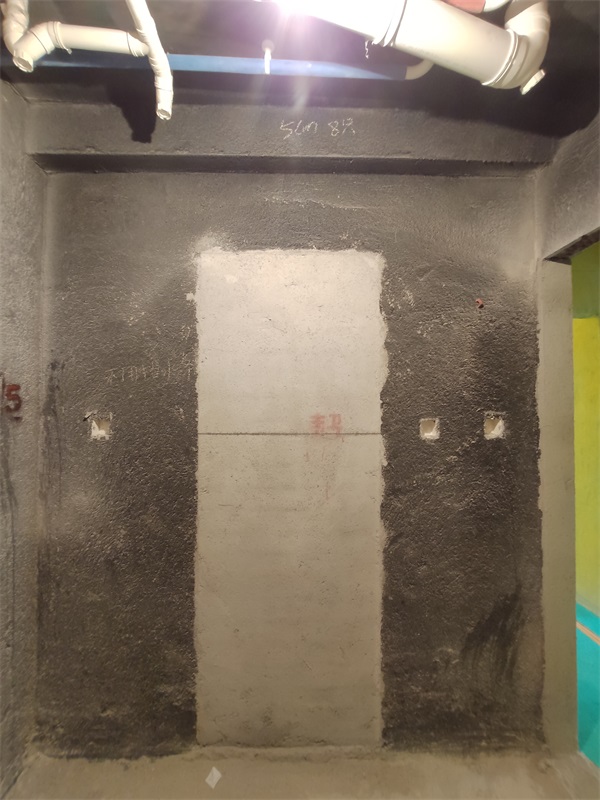

马桶下水孔中心距离毛坯墙面33cm左右，淋浴房地漏距离毛坯墙面7.5-8cm，马桶边上地漏距离毛坯墙面11 cm

发表于 2021-7-10 14:46:09

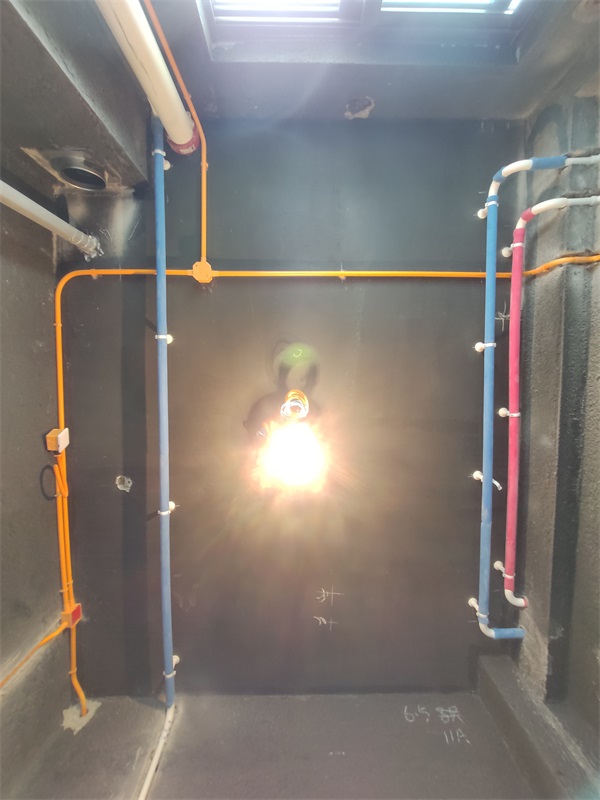

水管吊卡间距小于80cm，转角15CM处增加吊卡增加水管稳定性

发表于 2021-7-10 14:47:14

每户水管进水部位室内应加进水总阀

发表于 2021-7-10 14:48:25

水管弯头外露不需要包保温棉

发表于 2021-7-10 14:49:50

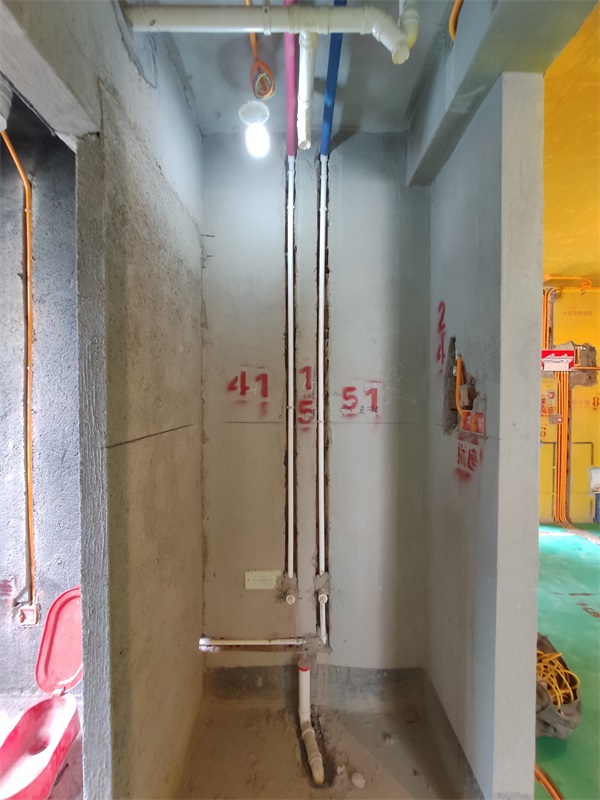

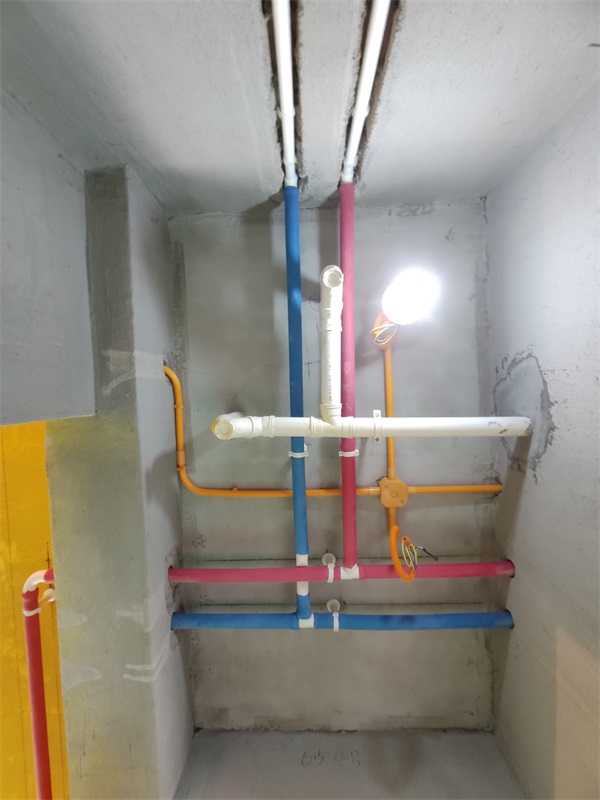

冷热水管布置专业规范，左热右冷
