斗潭家园东区7-2-120#60㎡现代—初夏

发表于 2021-7-9 09:18:54

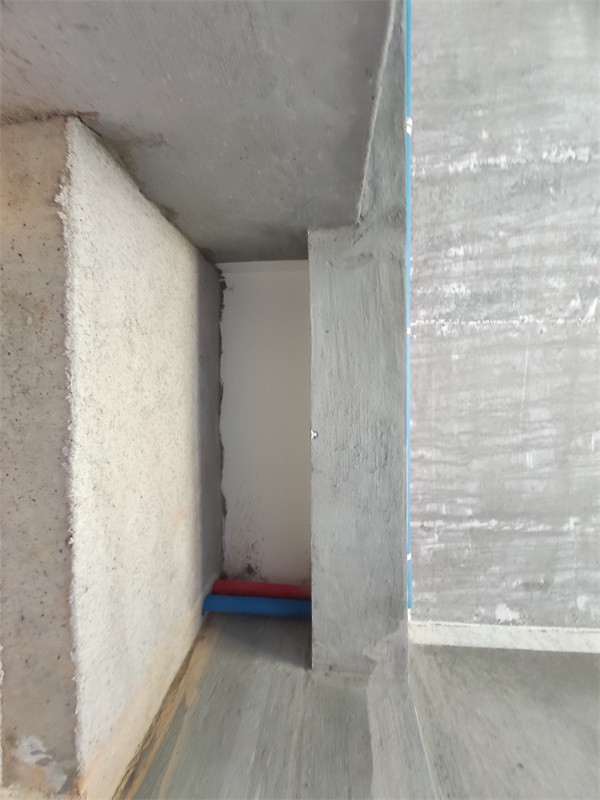

保温棉：能够很好的解决冷凝水的问题，保护水管

发表于 2021-7-9 09:20:27

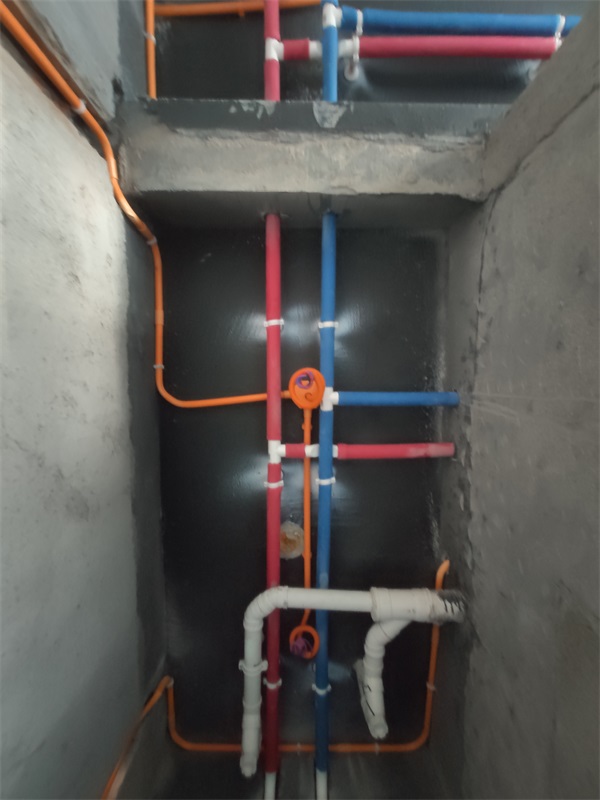

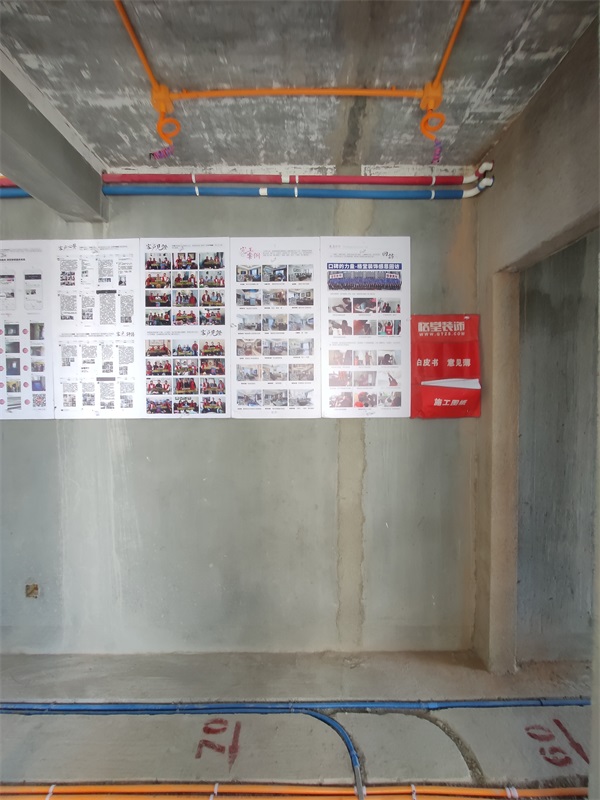

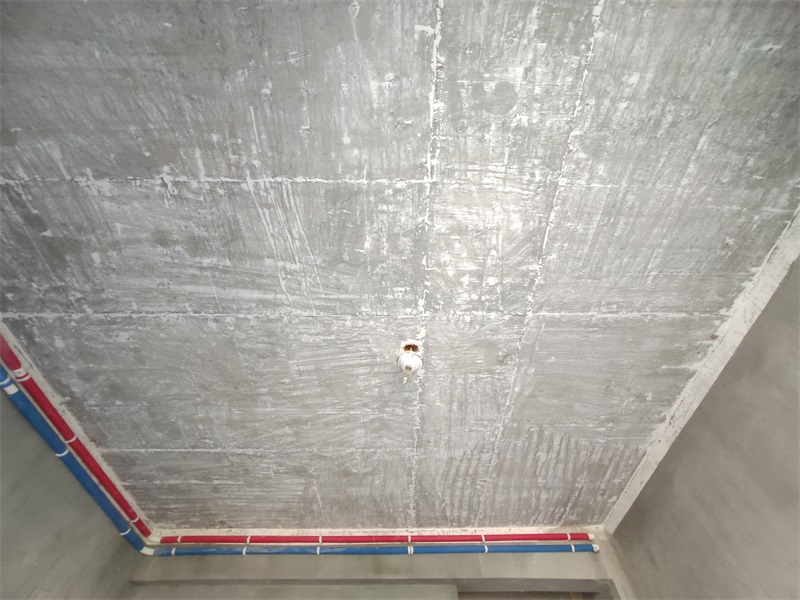

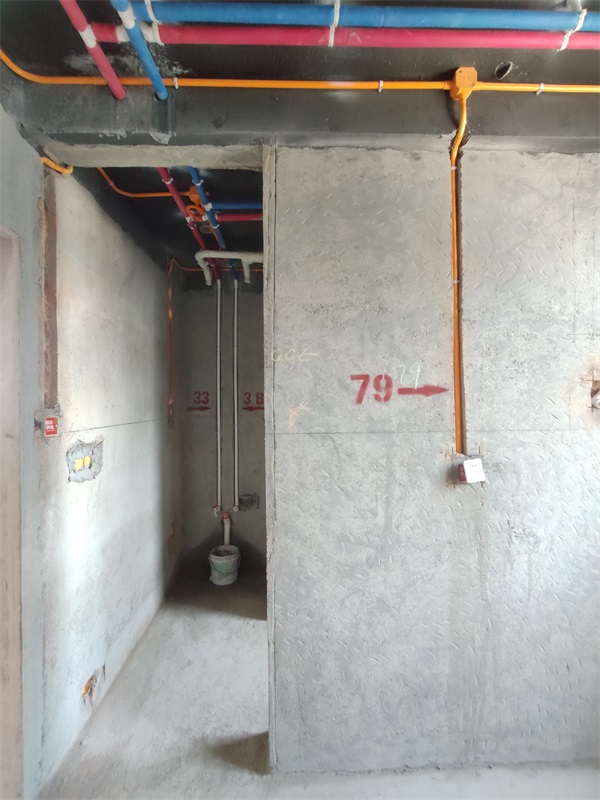

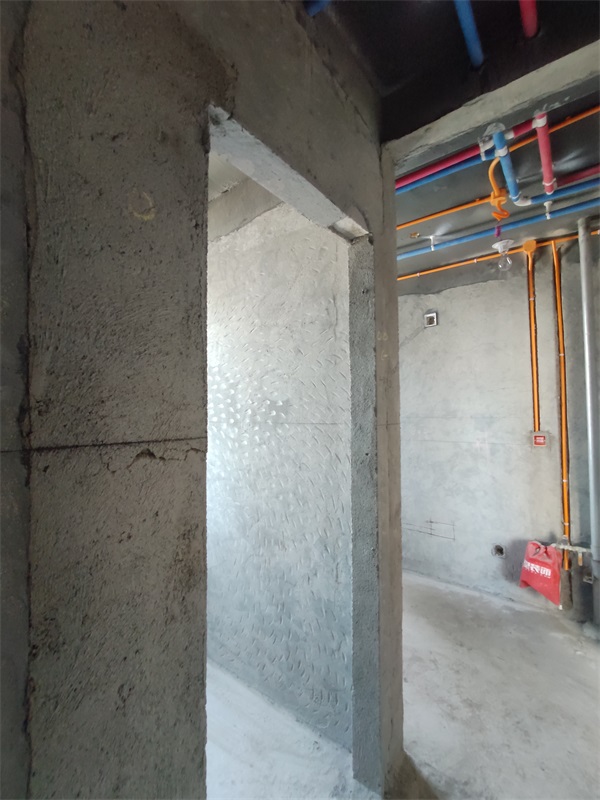

水管已包保温棉，红色为热水管，蓝色为冷水管

发表于 2021-7-9 09:23:00

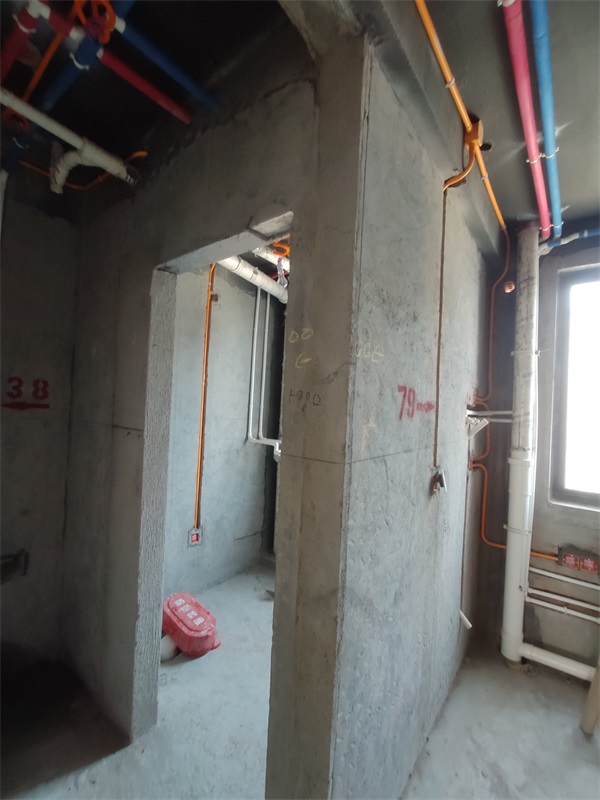

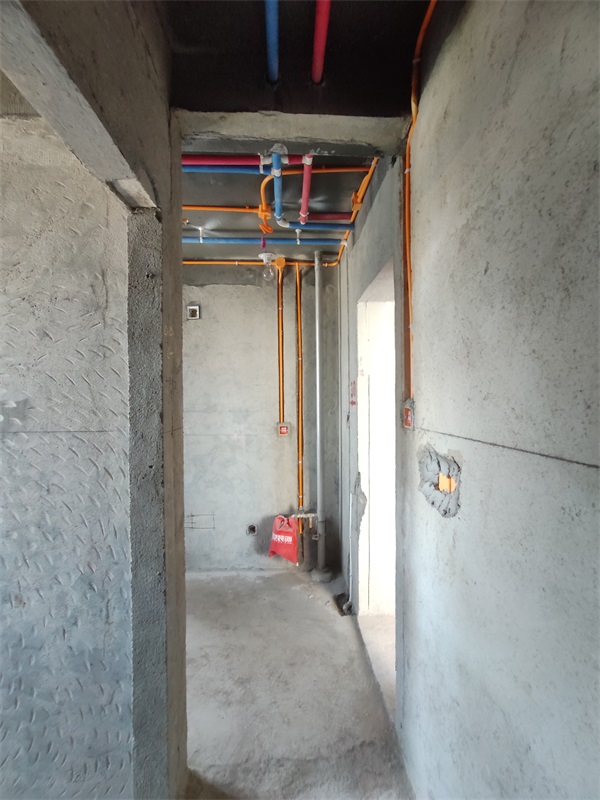

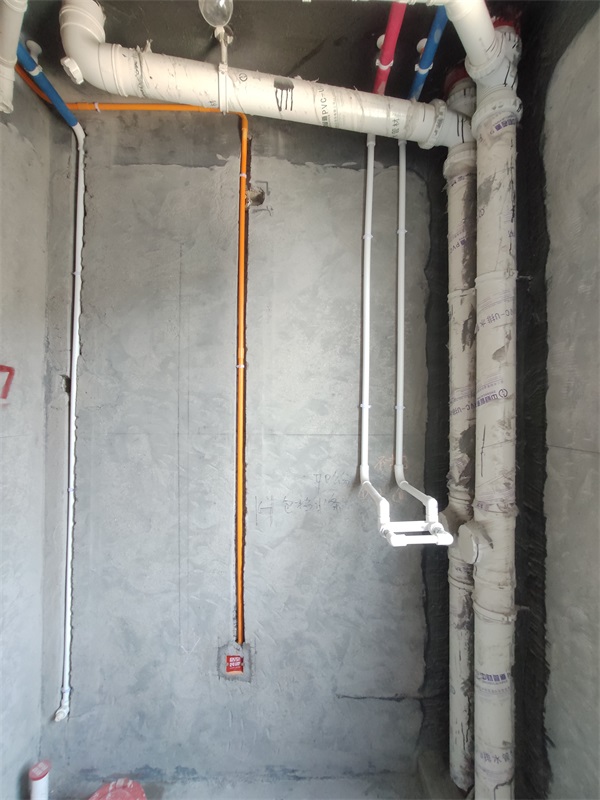

红色保温棉代表热水，蓝色保温棉代表冷水。走墙水管采用下垂式安装

发表于 2021-7-9 09:24:55

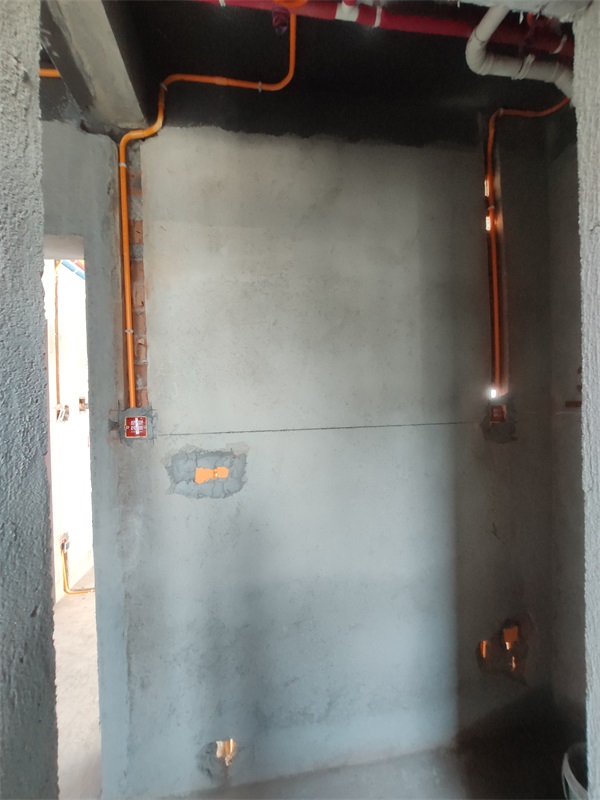

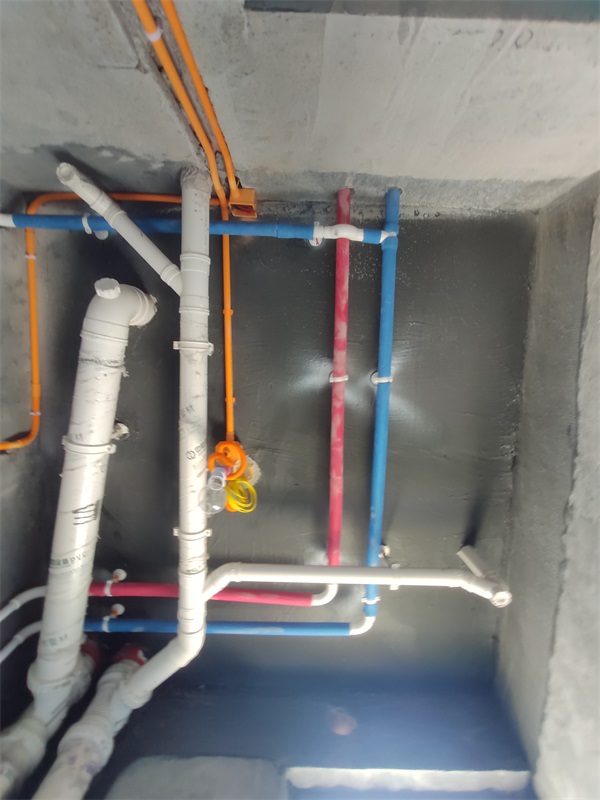

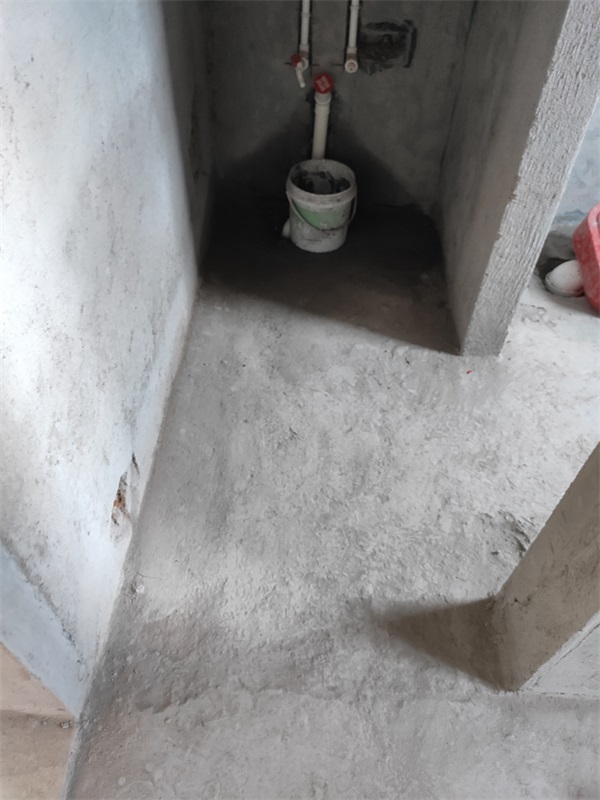

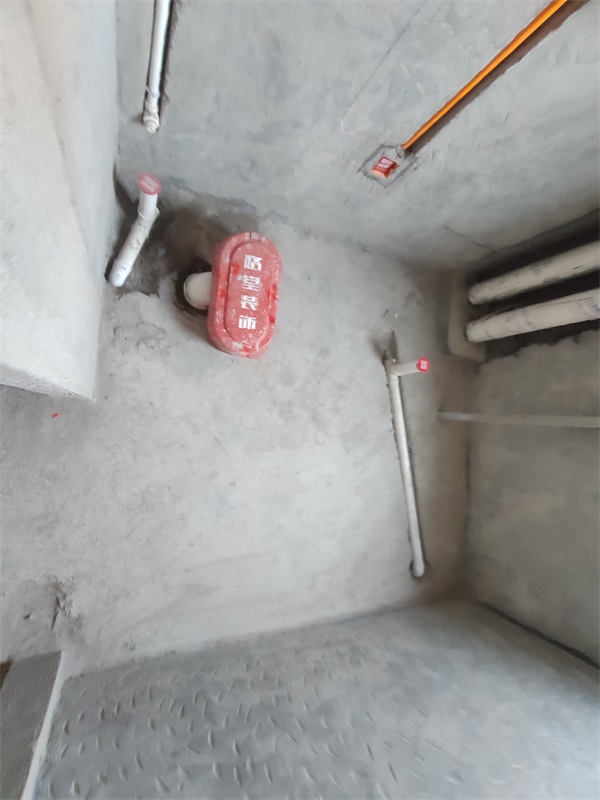

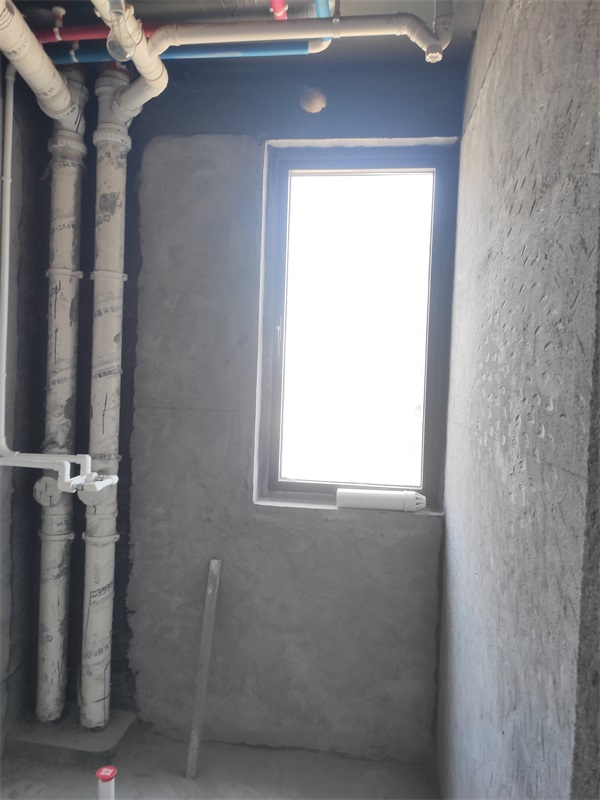

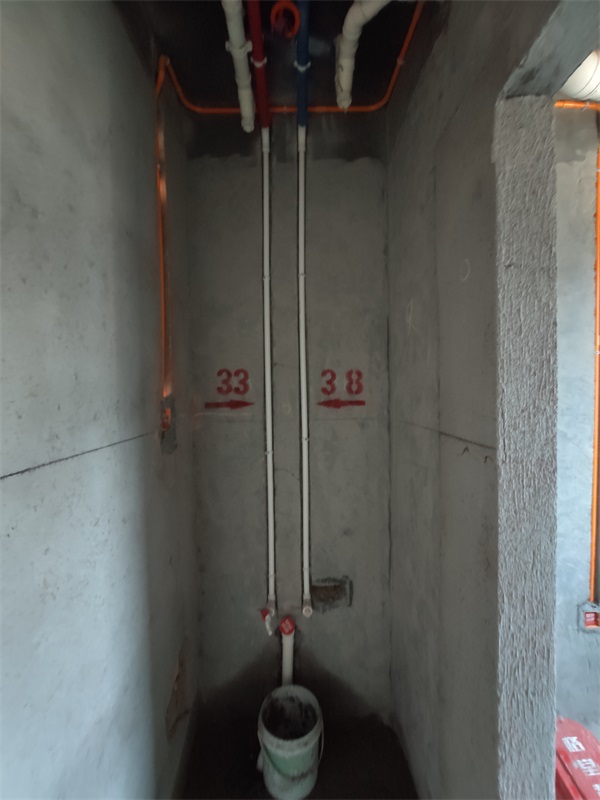

马桶下水孔中心距离毛坯墙面33cm左右，淋浴房地漏距离毛坯墙面7.5-8cm，马桶边上地漏距离毛坯墙面11 cm

发表于 2021-7-9 09:26:09

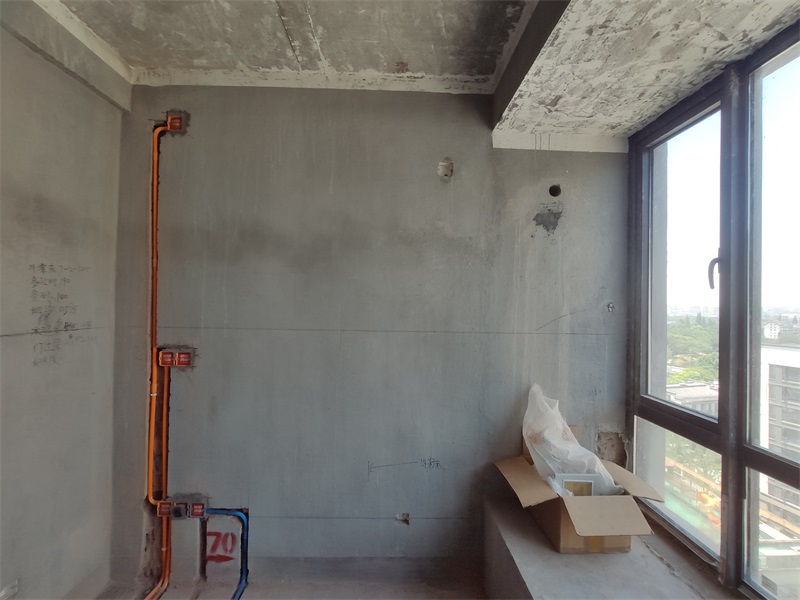

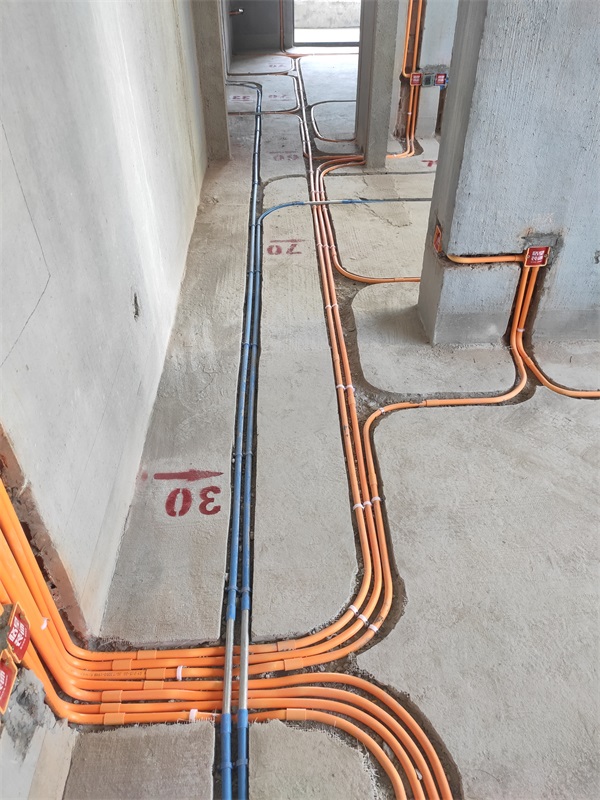

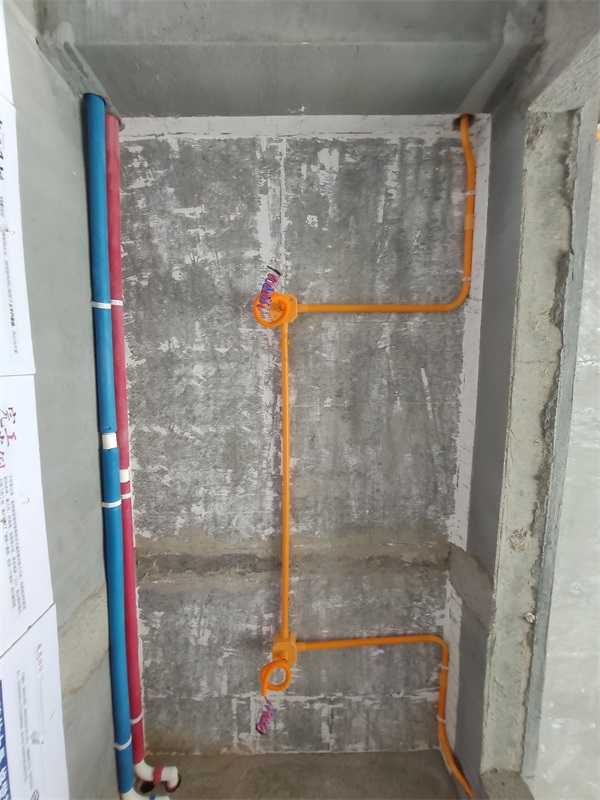

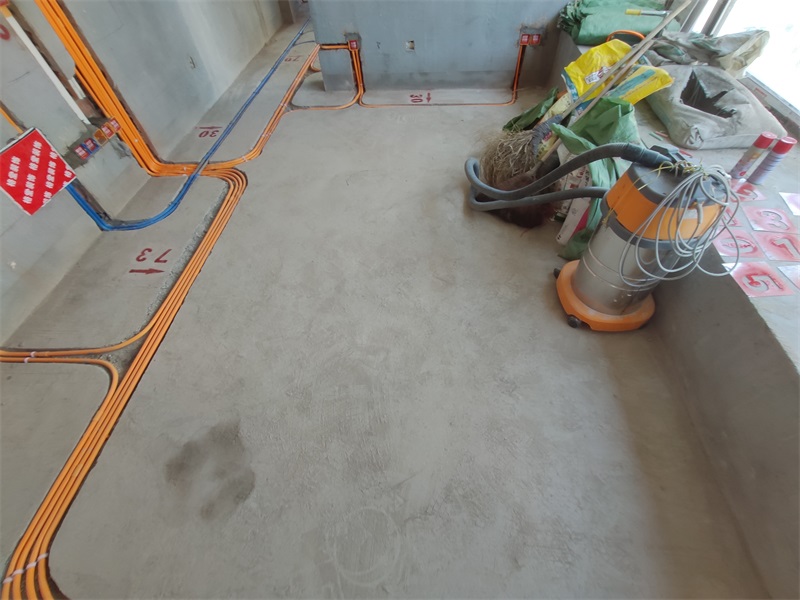

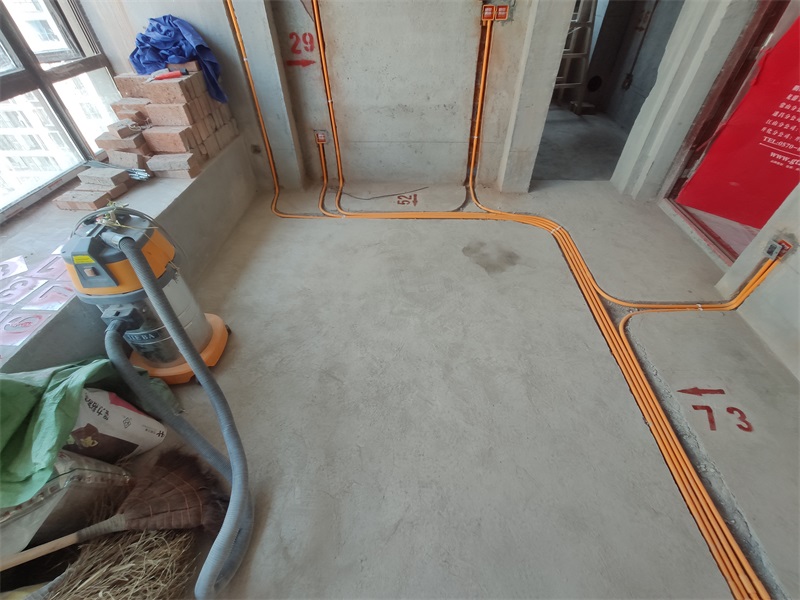

并排两根以上线管，固定采用管卡错位顺钉，间隙均匀

发表于 2021-7-9 09:27:55

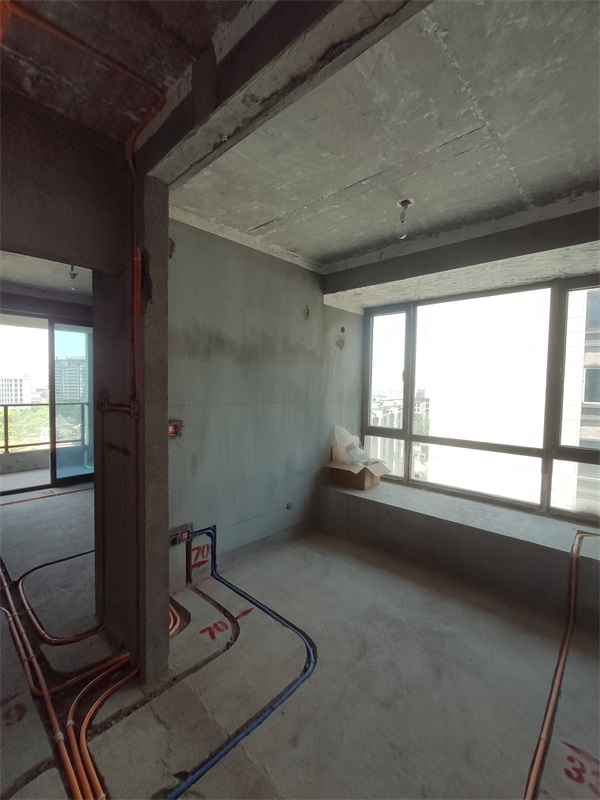

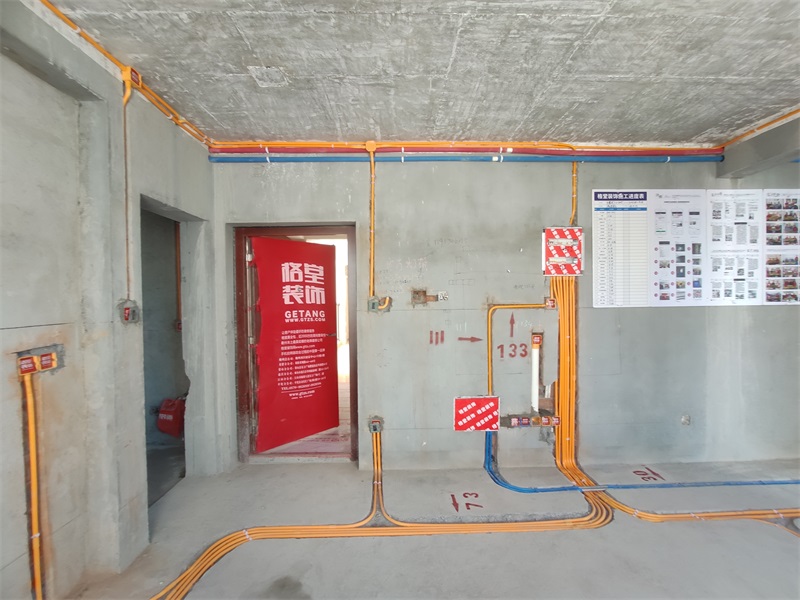

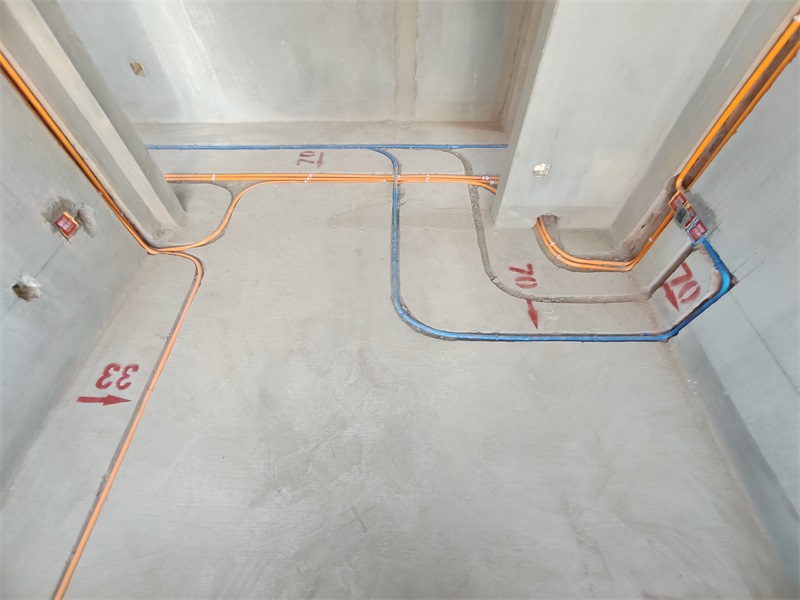

强弱电线管交叉处使用铁管或铁过桥湾交叉，防止信号干扰

发表于 2021-7-9 09:32:31

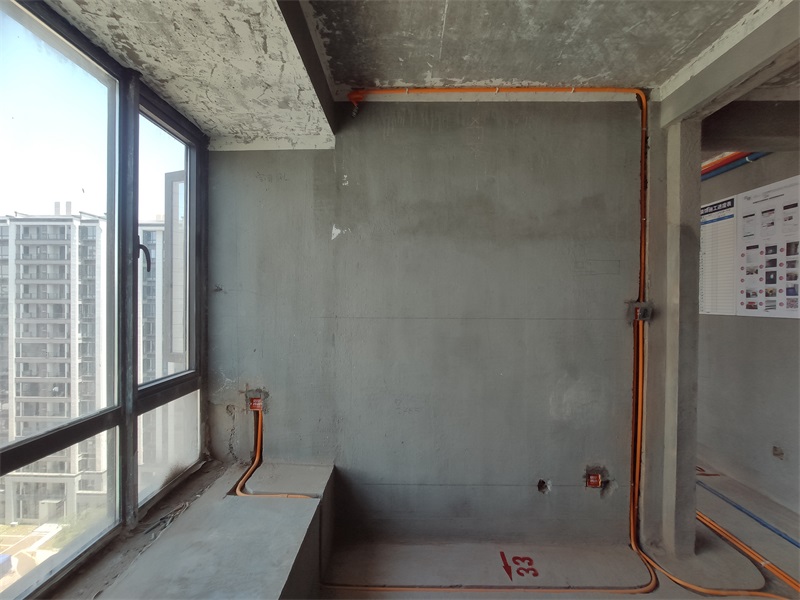

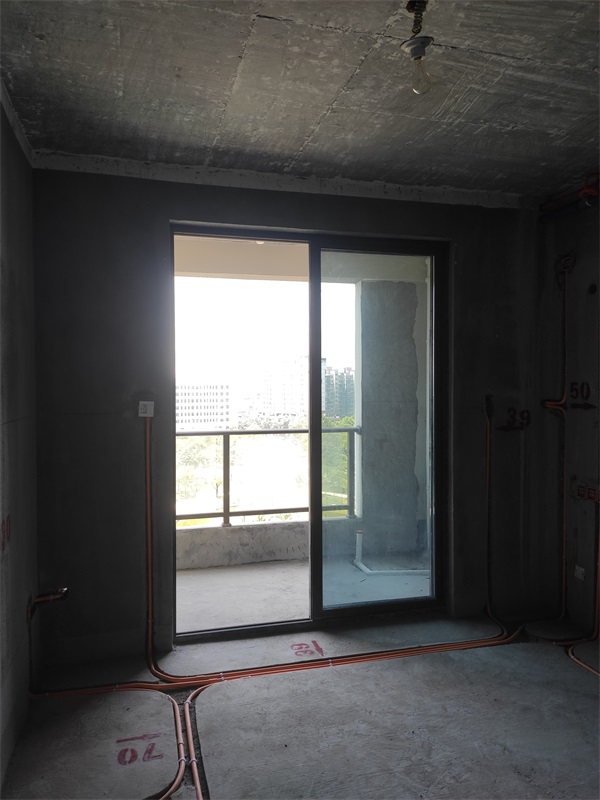

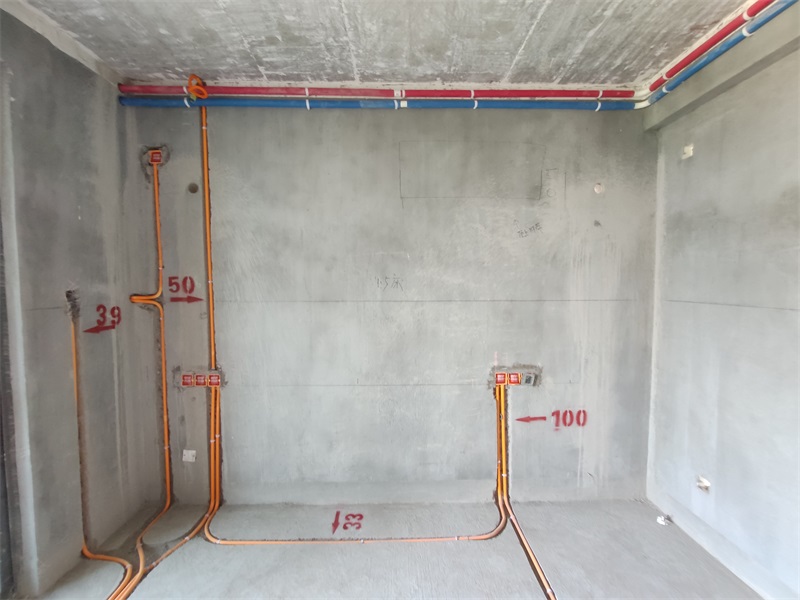

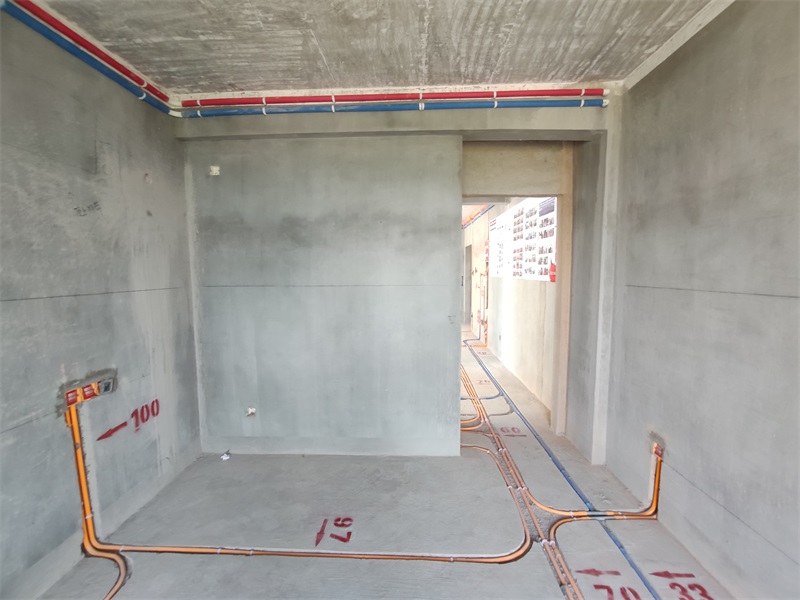

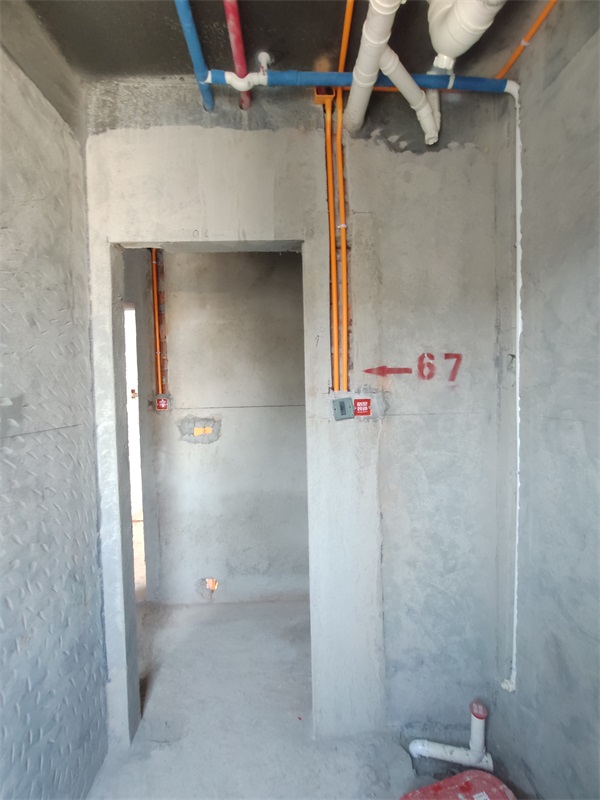

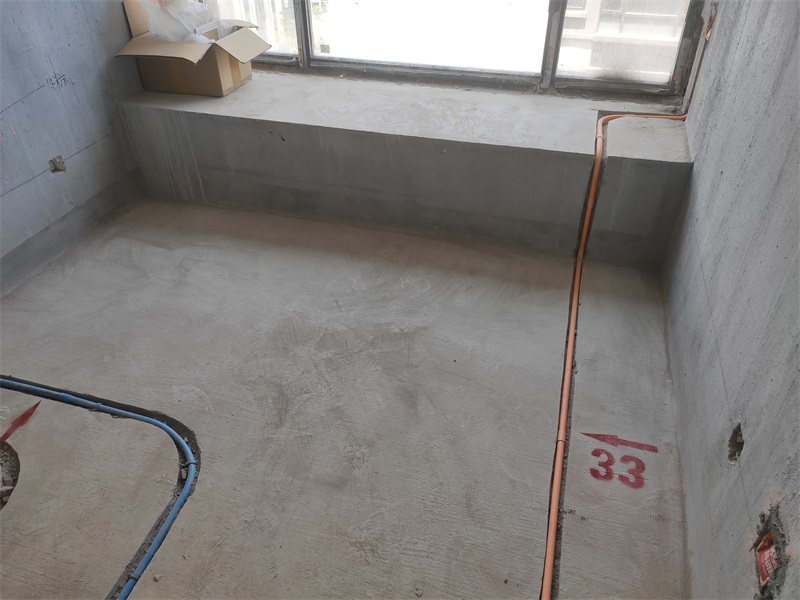

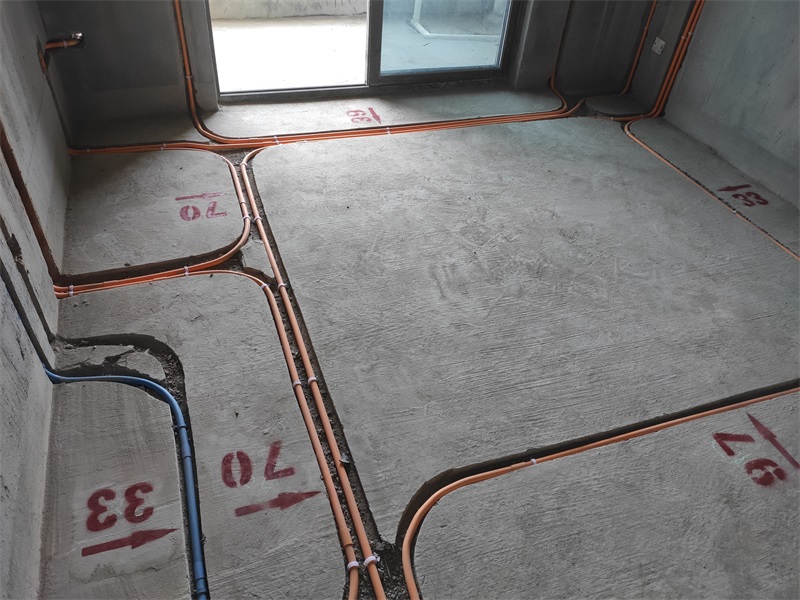

标注间距，方便后期定位维修

发表于 2021-7-9 09:33:46

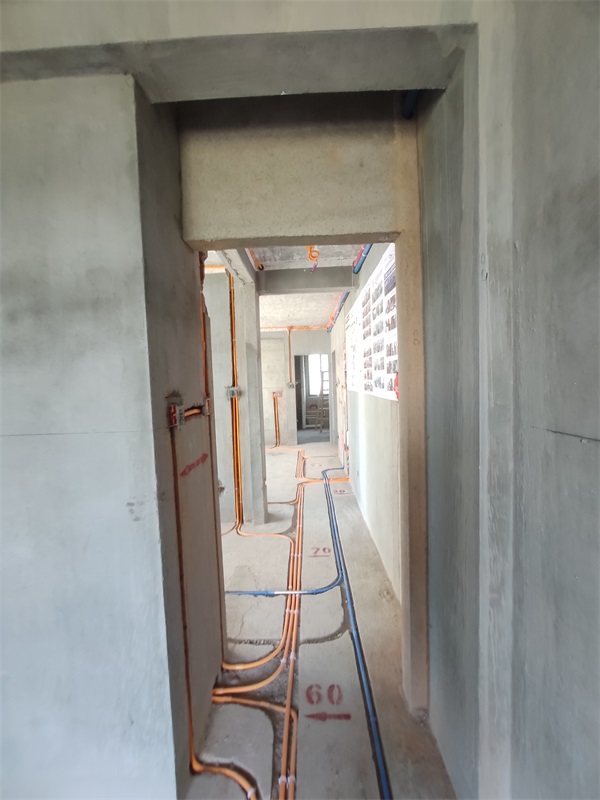

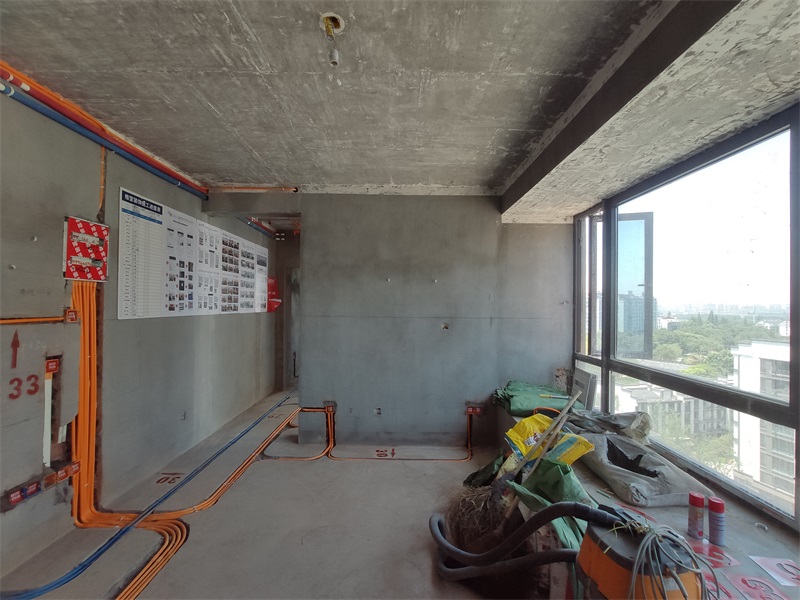

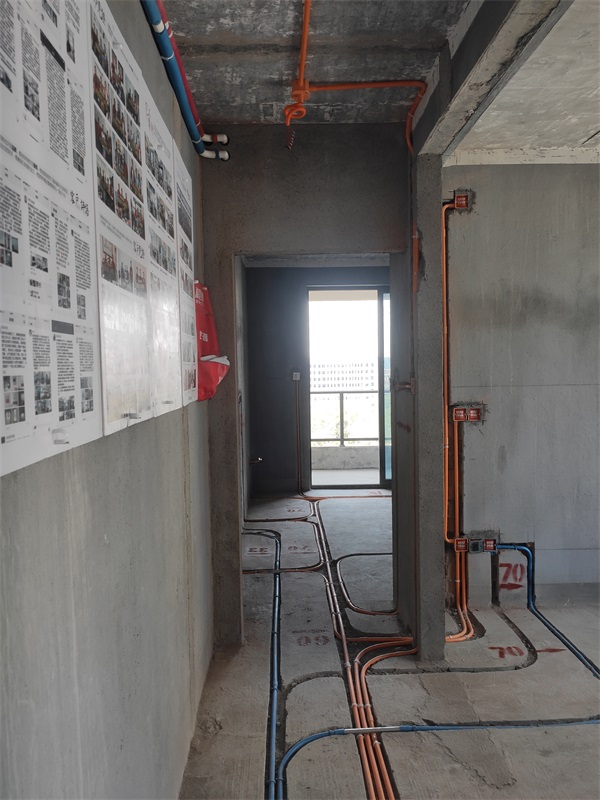

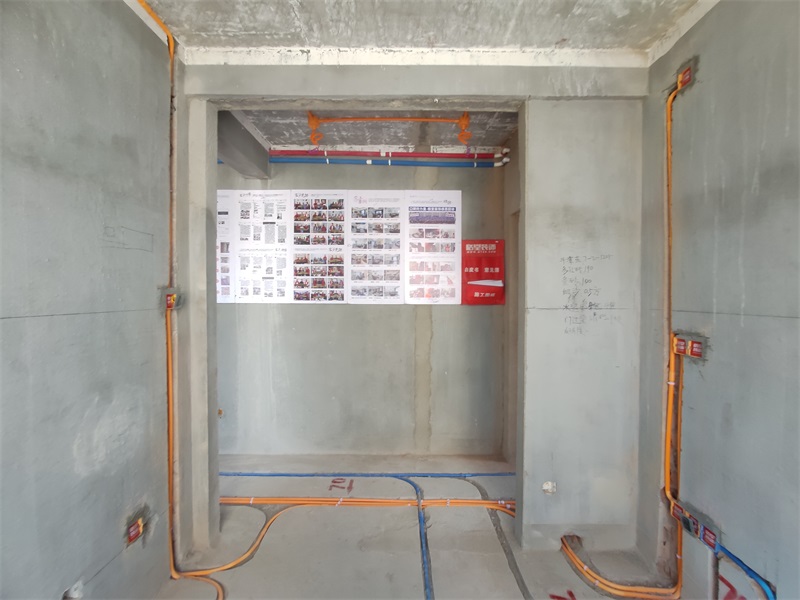

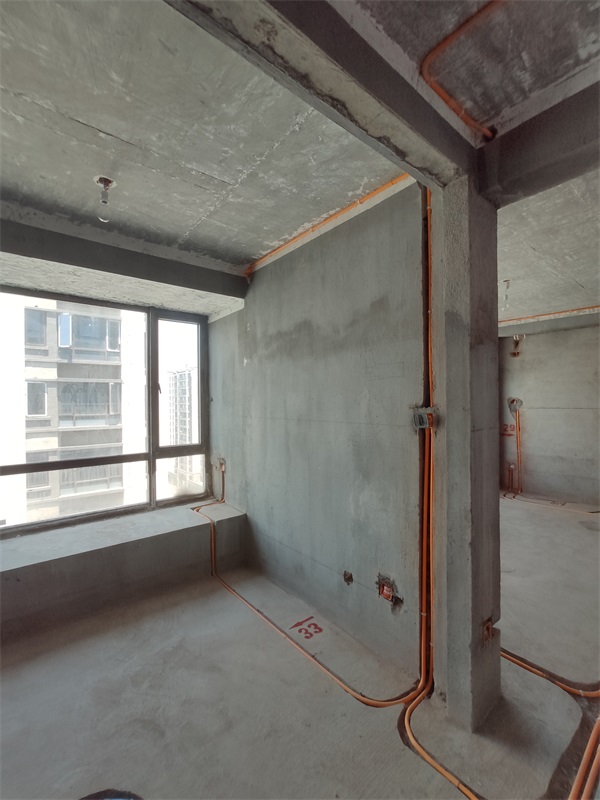

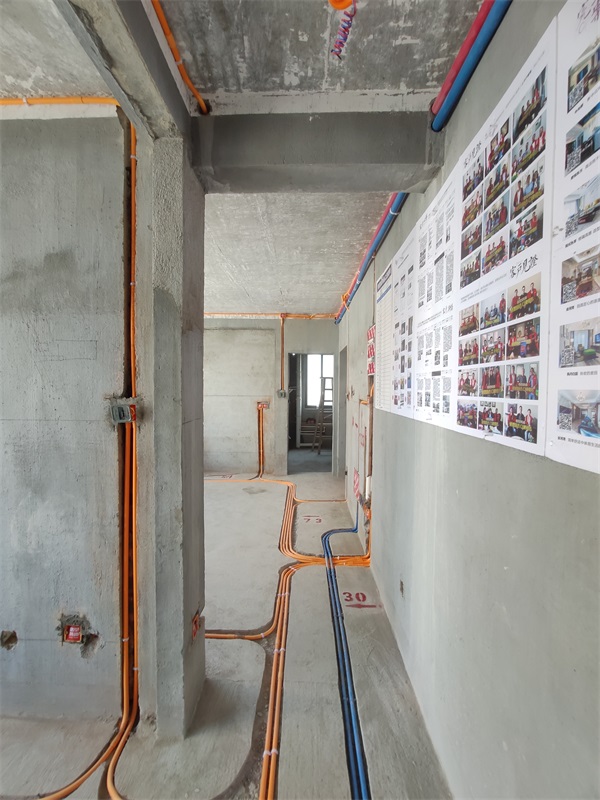

强弱电布管相距30cm以上

发表于 2021-7-9 09:34:21

强弱电布管相距30cm以上

发表于 2021-7-9 09:36:45

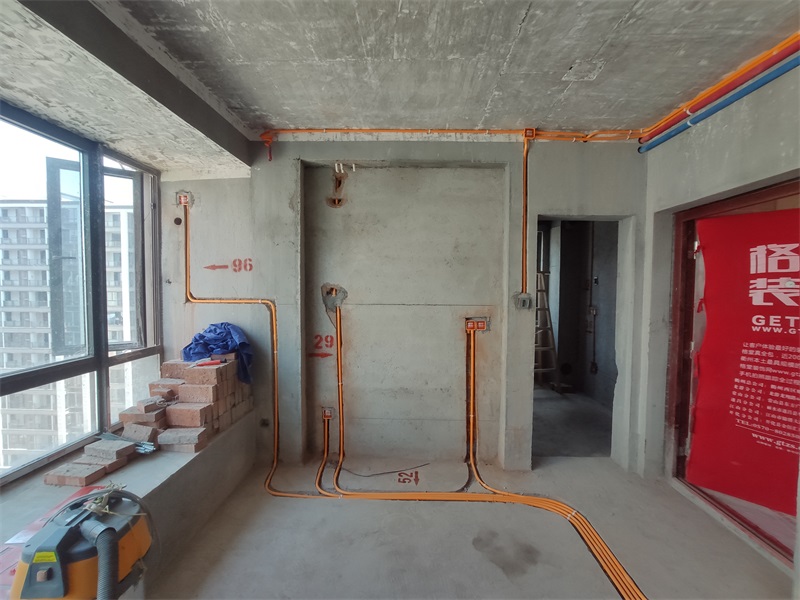

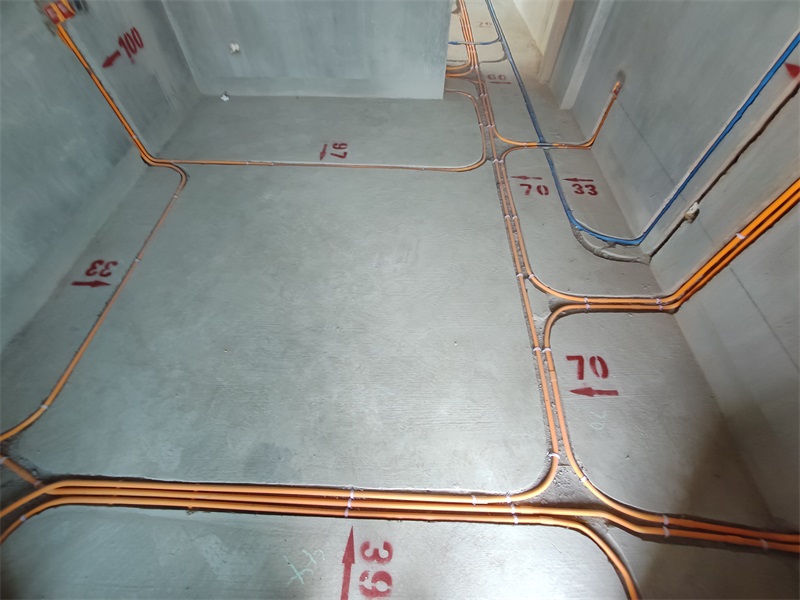

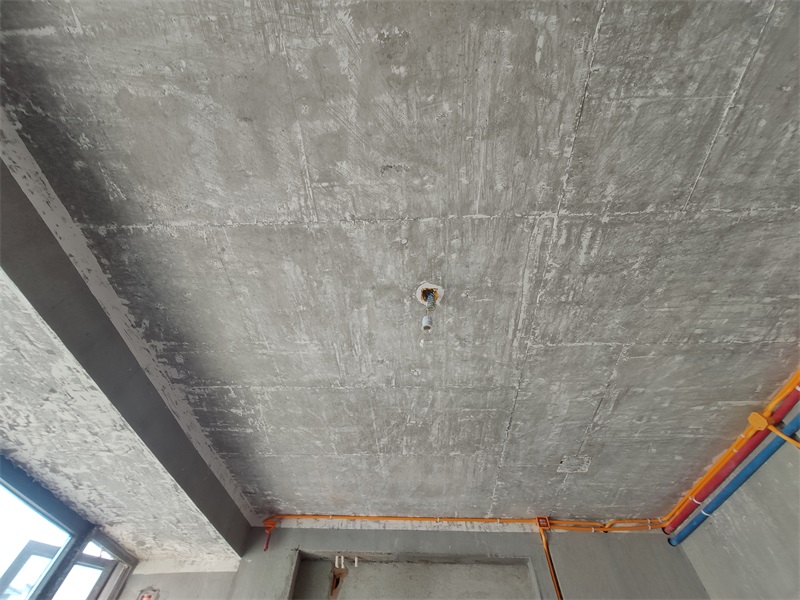

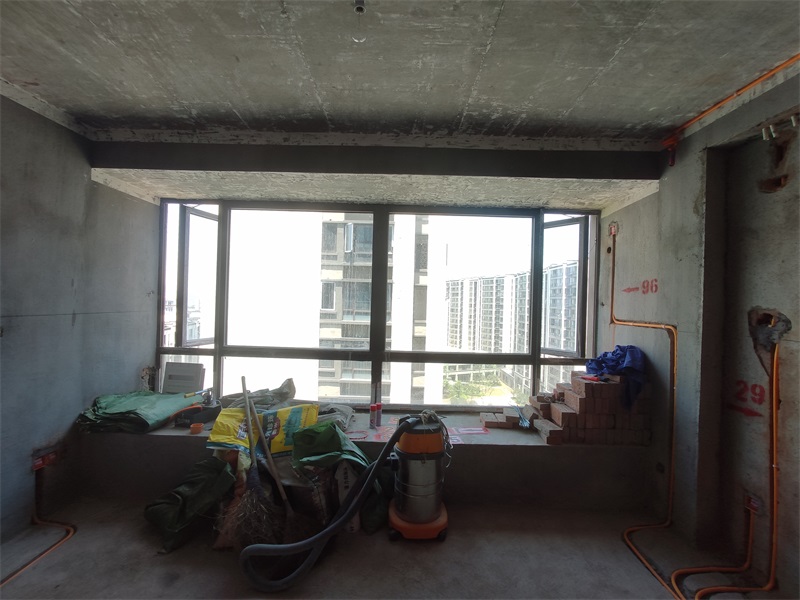

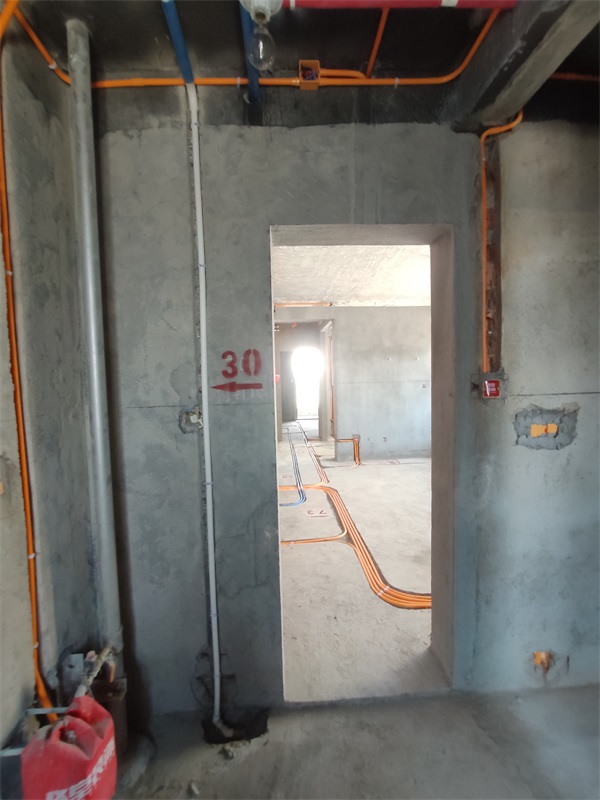

线路布置横平竖直
