斗潭西区1-3-40#110㎡新中式——古典艺术

发表于 2021-6-27 15:59:05

本帖最后由格堂小范于 2021-6-27 16:18 编辑

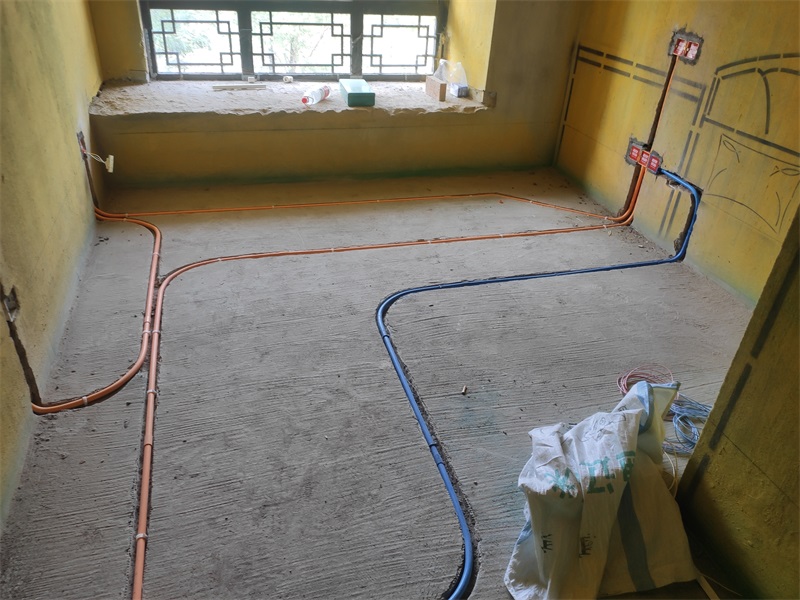

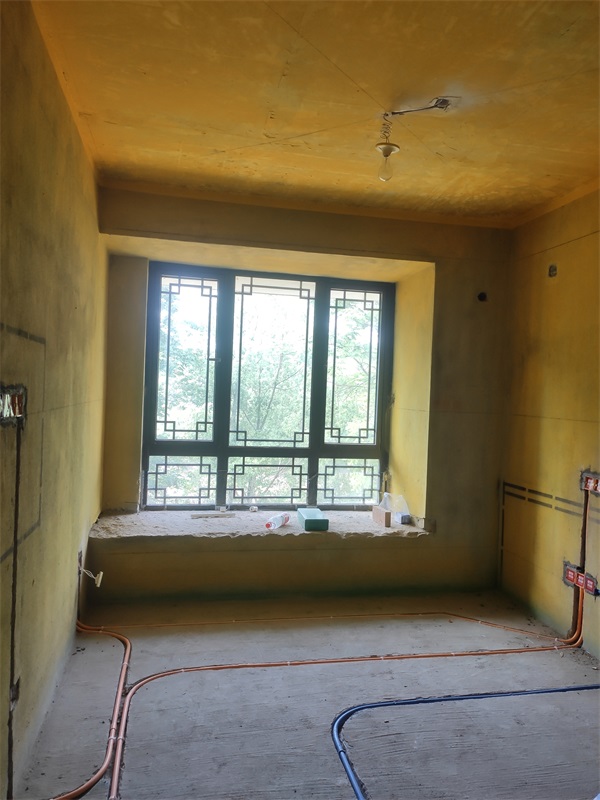

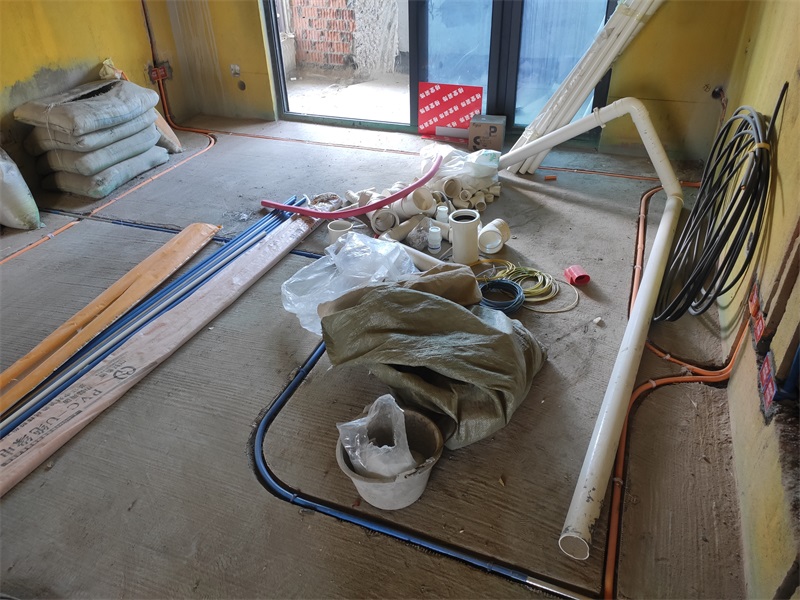

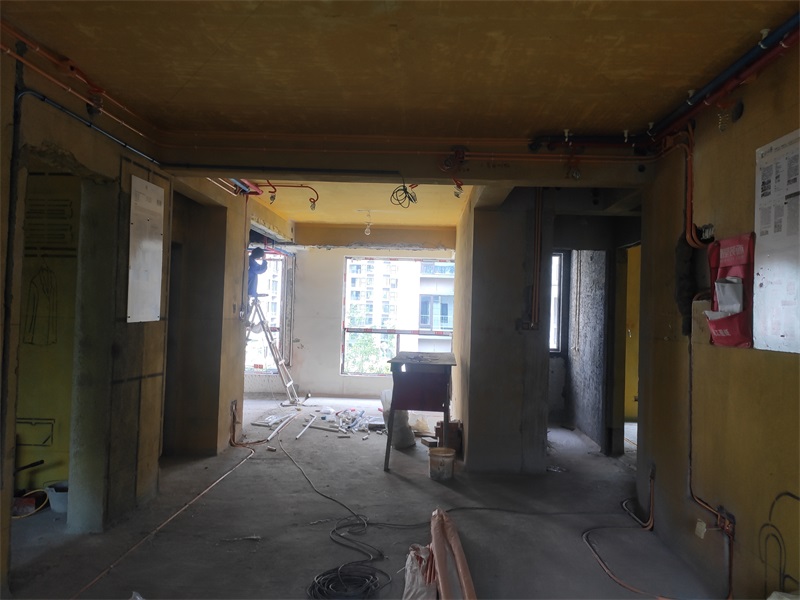

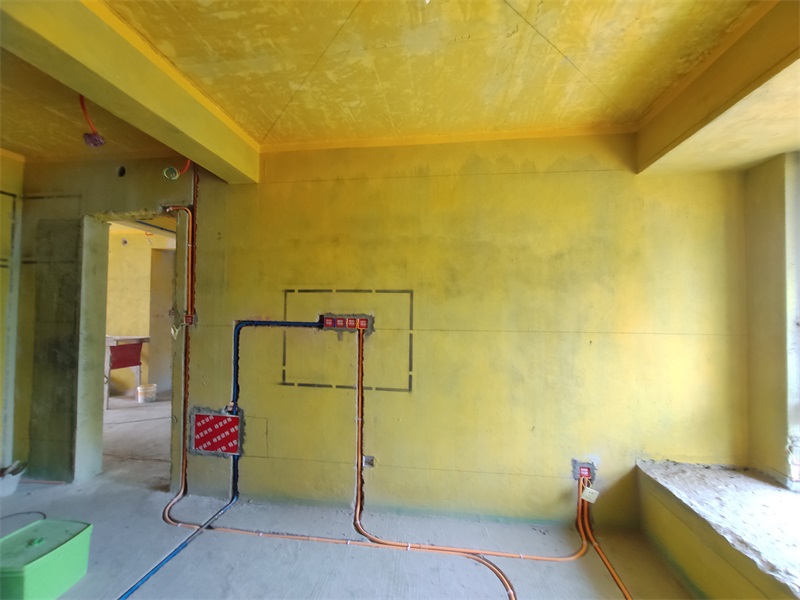

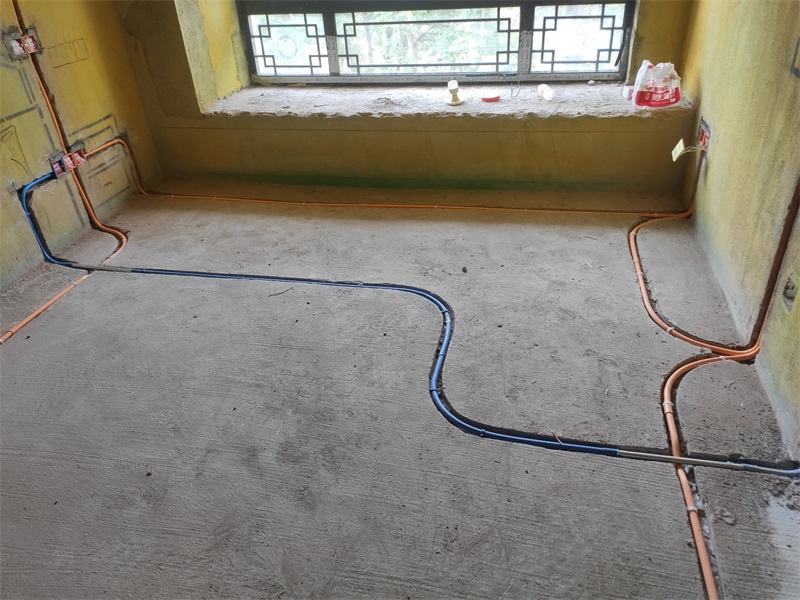

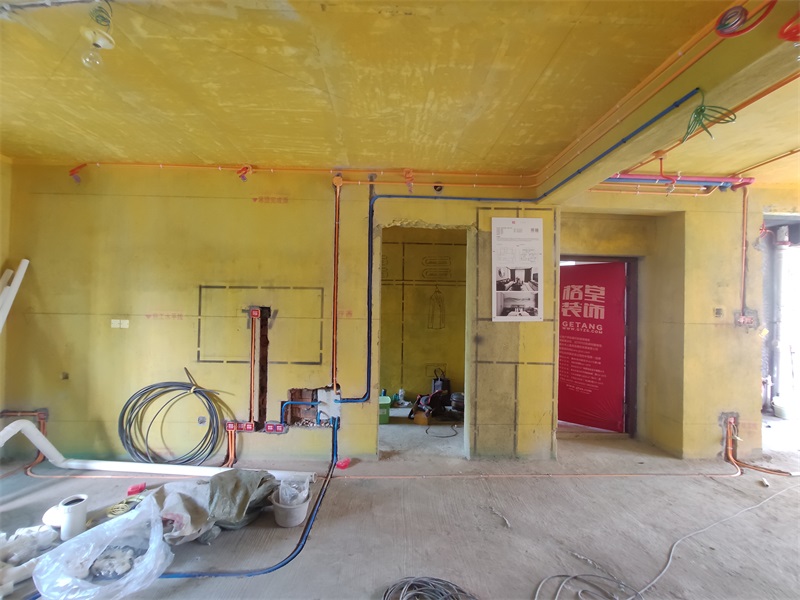

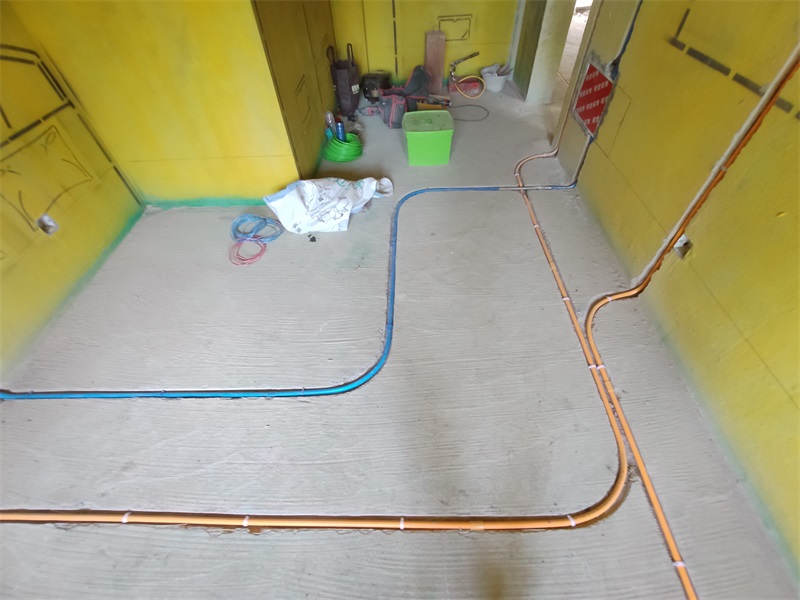

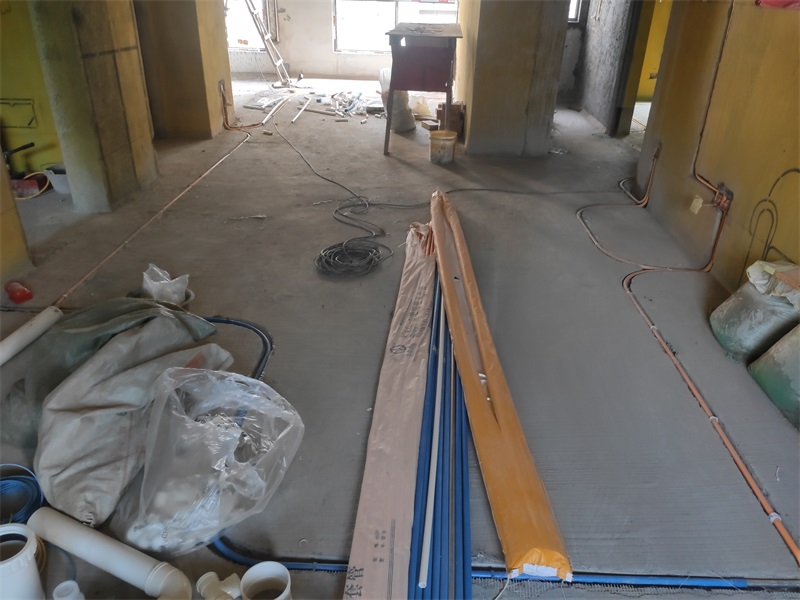

黄色线管代表强电，蓝色线管代表弱电

发表于 2021-6-27 15:59:50

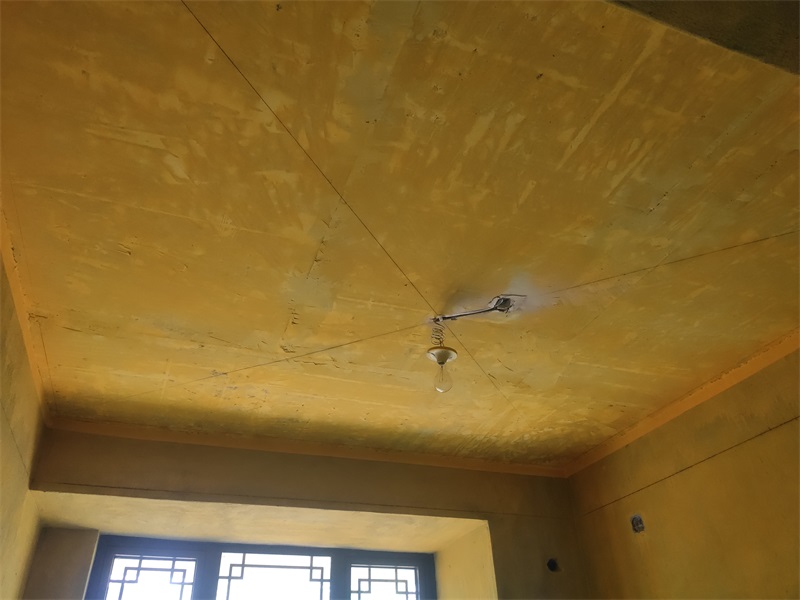

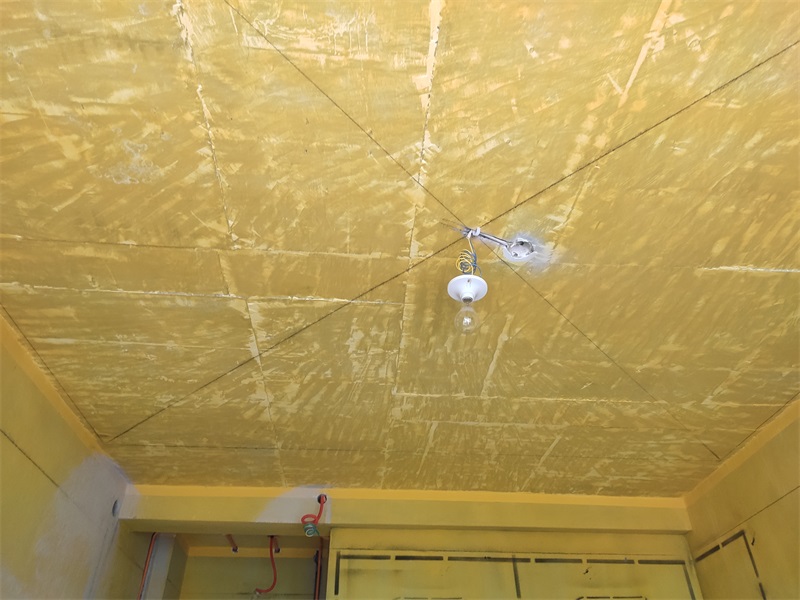

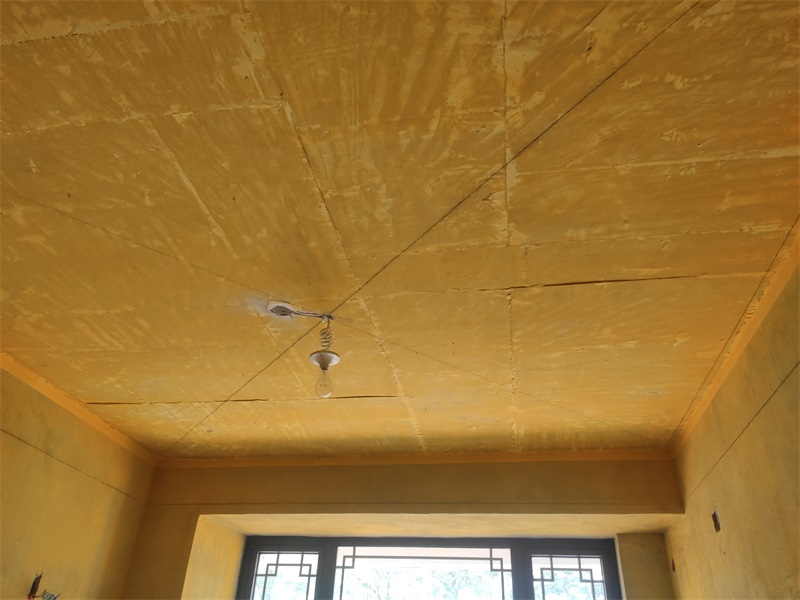

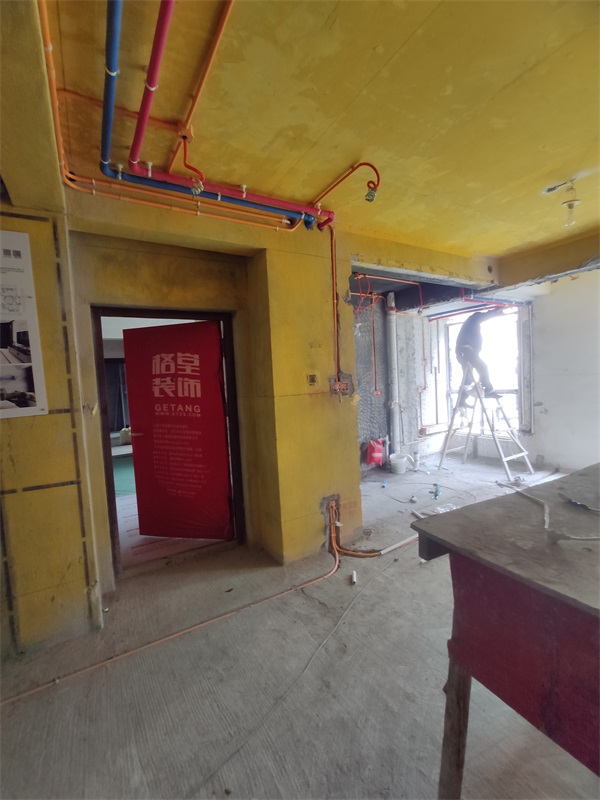

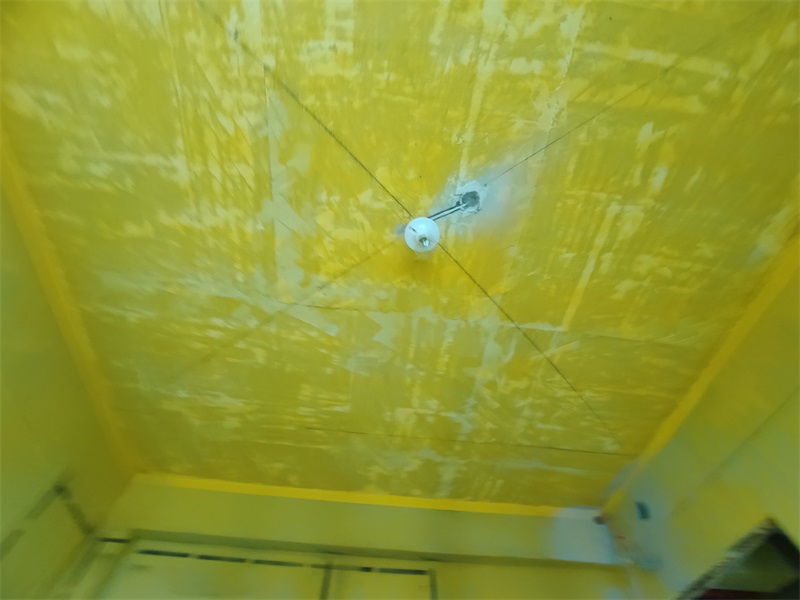

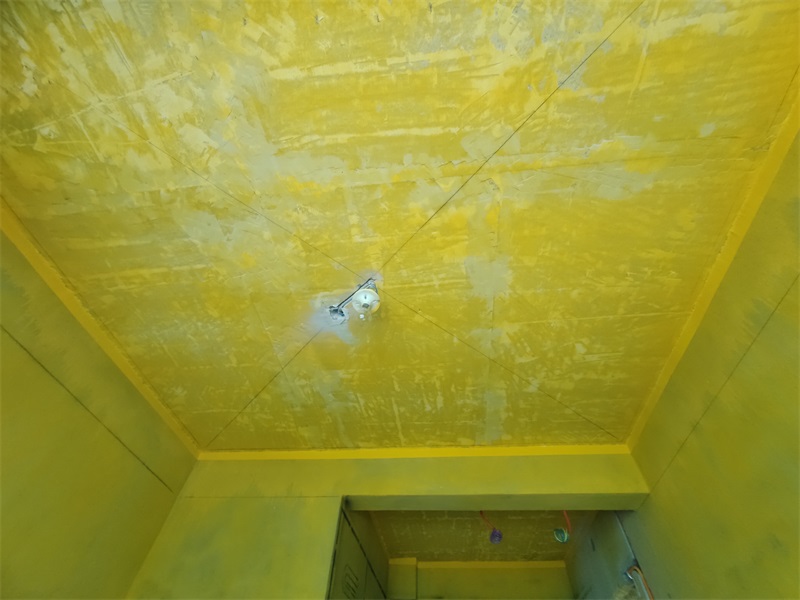

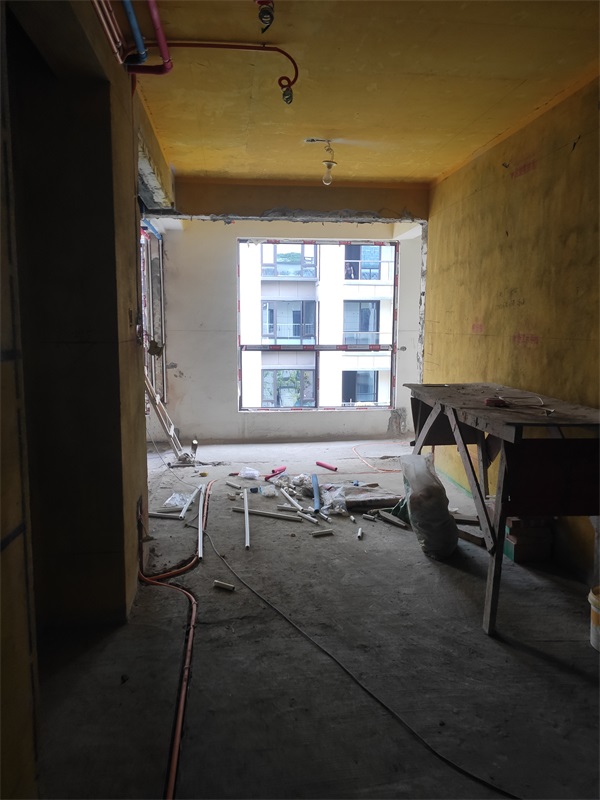

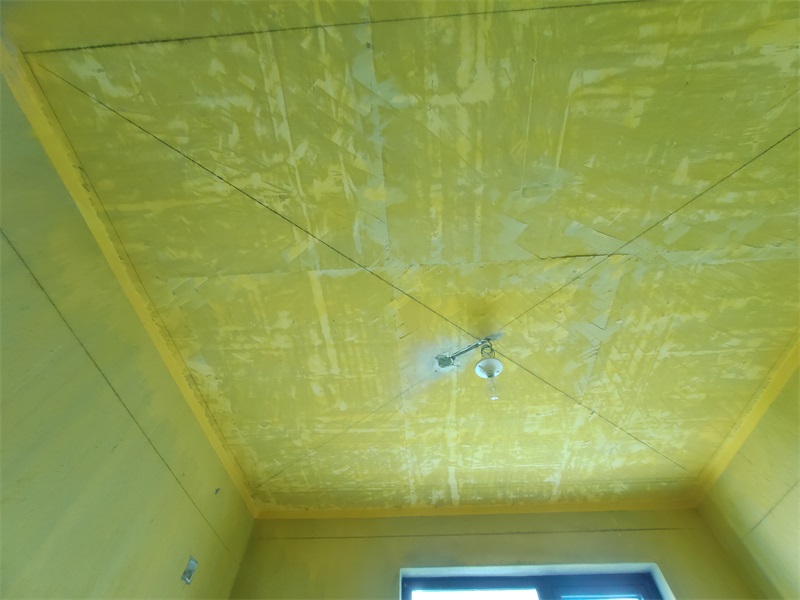

顶部灯线移位用黄腊管保护

发表于 2021-6-27 16:00:34

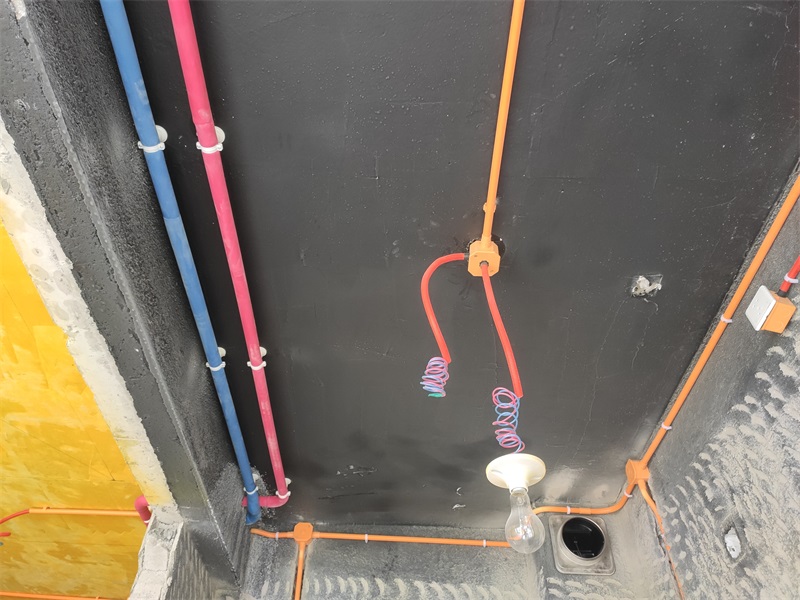

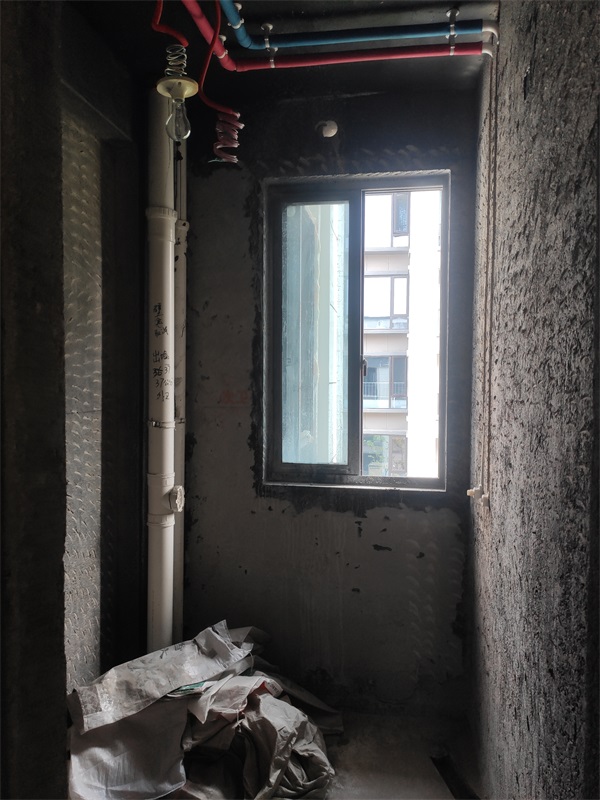

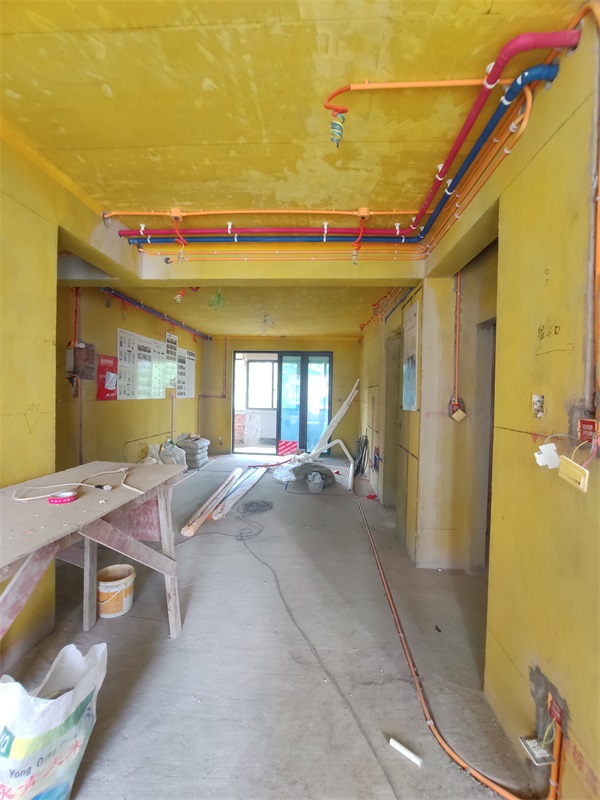

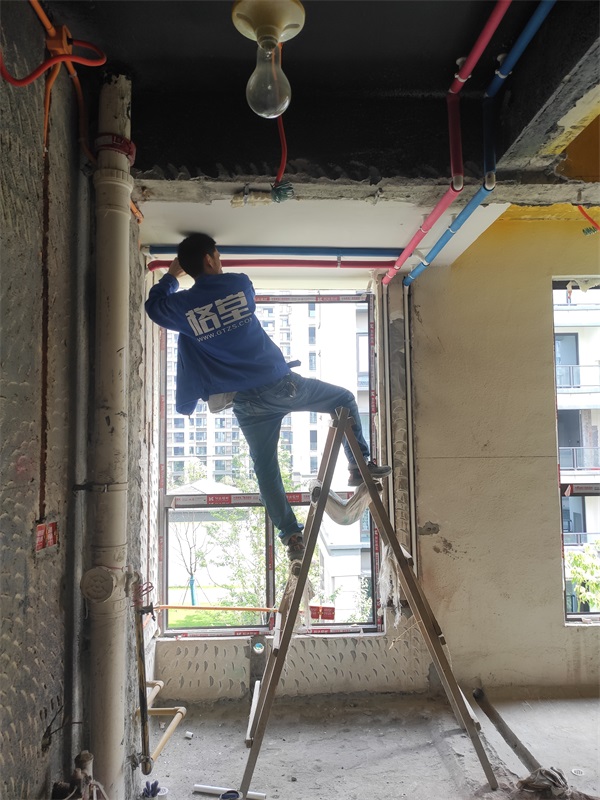

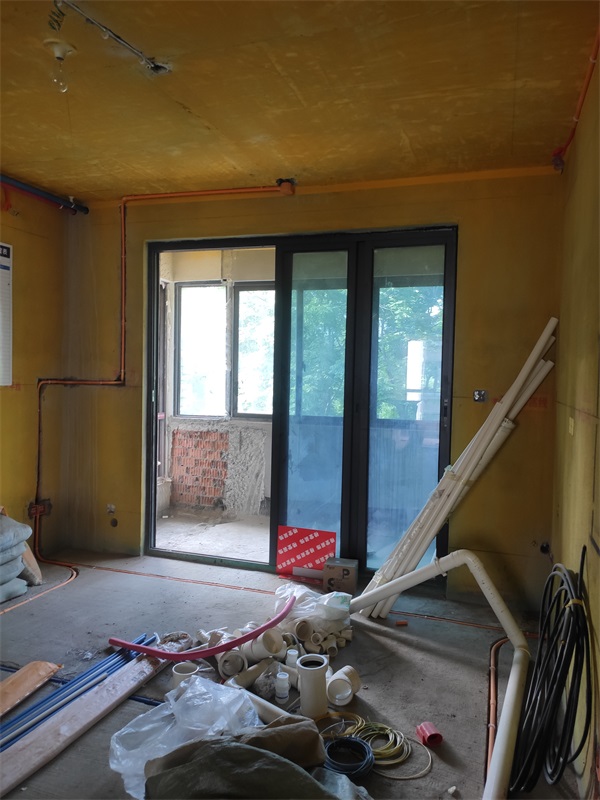

水管已包保温棉，红色为热水管，蓝色为冷水管

发表于 2021-6-27 16:03:04

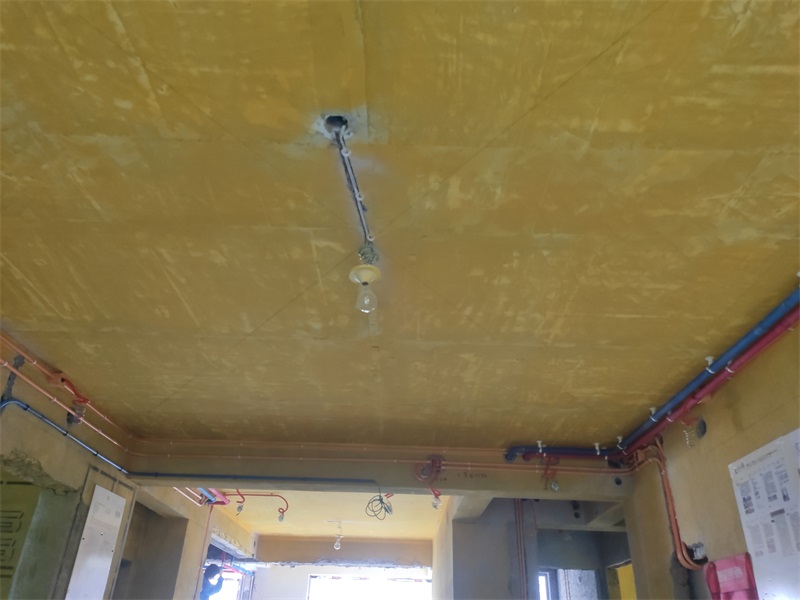

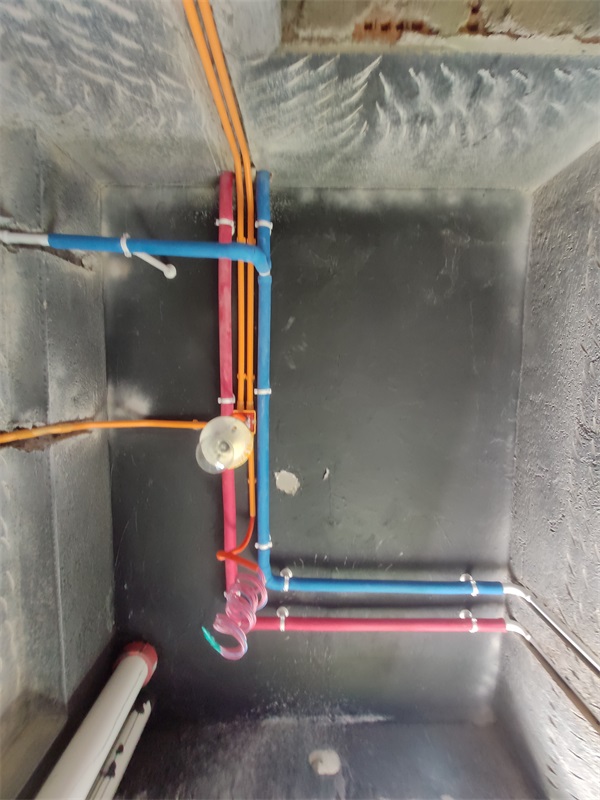

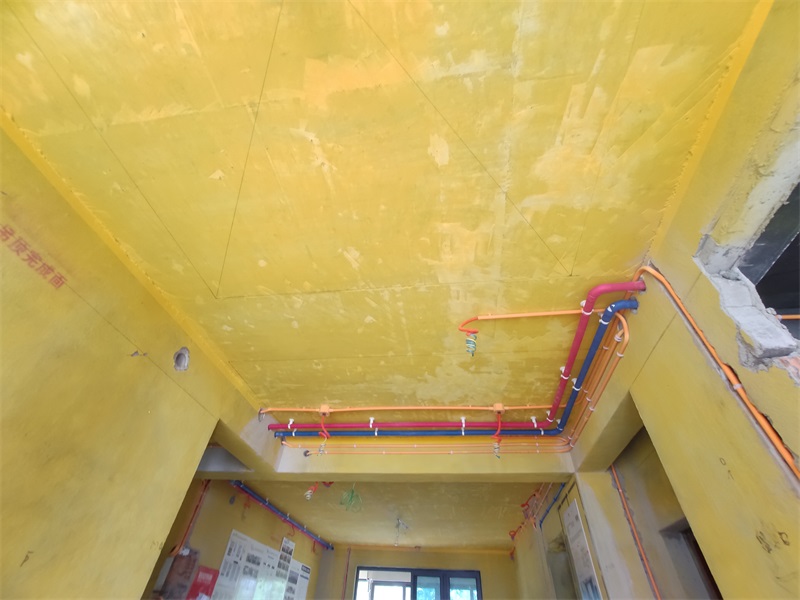

水管吊卡间距小于80cm，转角15CM处增加吊卡增加水管稳定性

发表于 2021-6-27 16:07:03

保温棉：能够很好的解决冷凝水的问题，保护水管

发表于 2021-6-27 16:07:46

水管弯头外露不需要包保温棉

发表于 2021-6-27 16:09:28

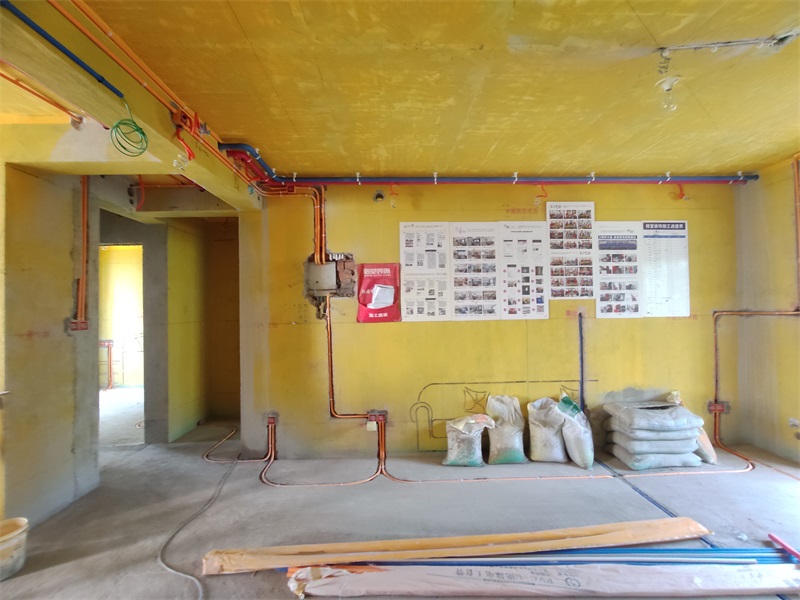

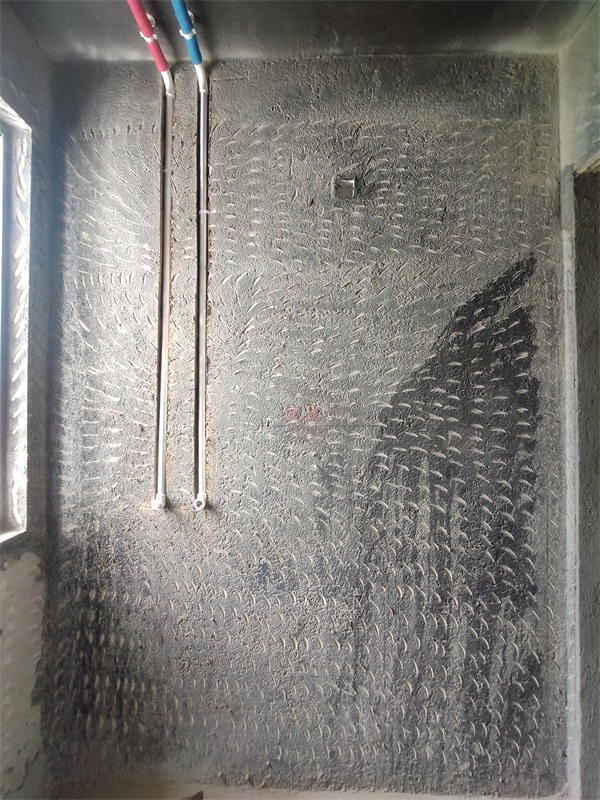

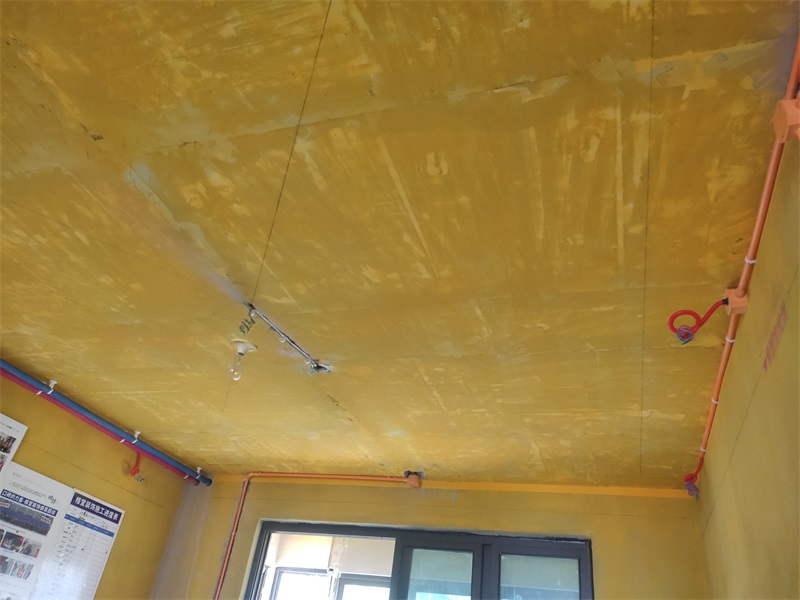

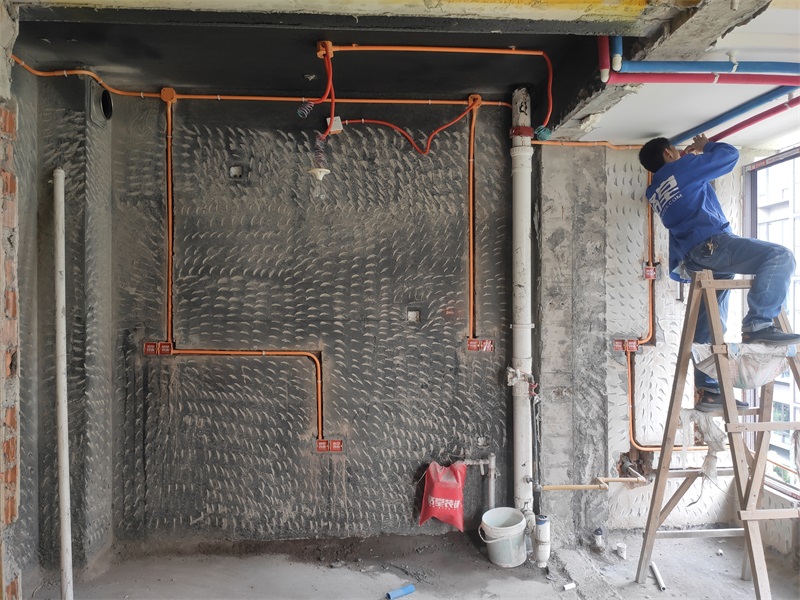

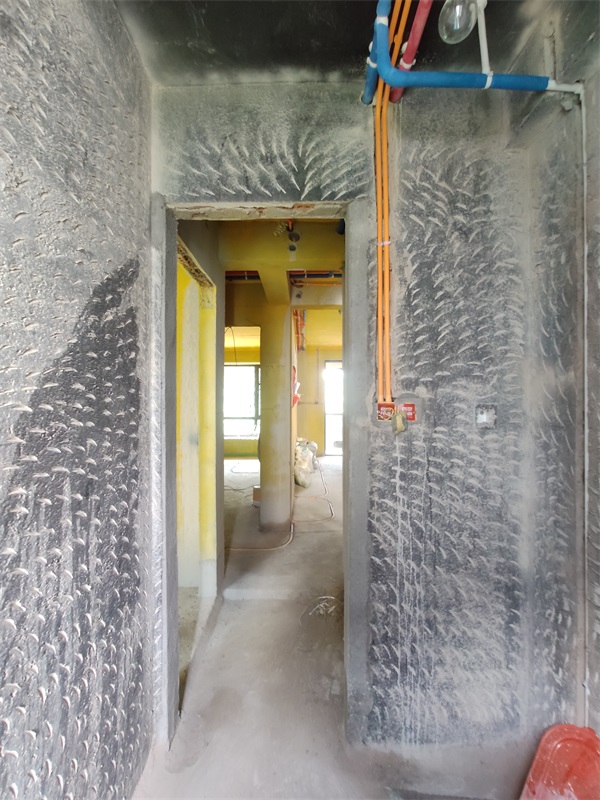

红色保温棉代表热水，蓝色保温棉代表冷水，走墙水管采用下垂式安装

发表于 2021-6-27 16:18:06

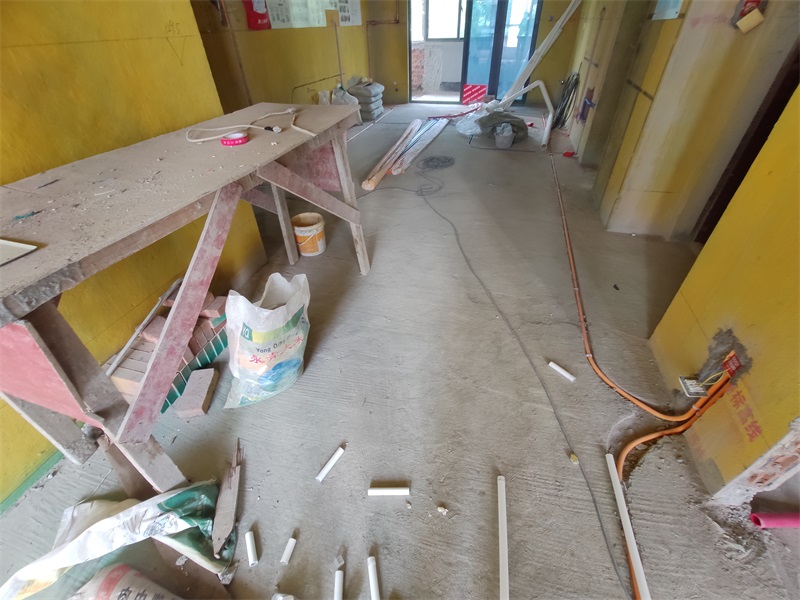

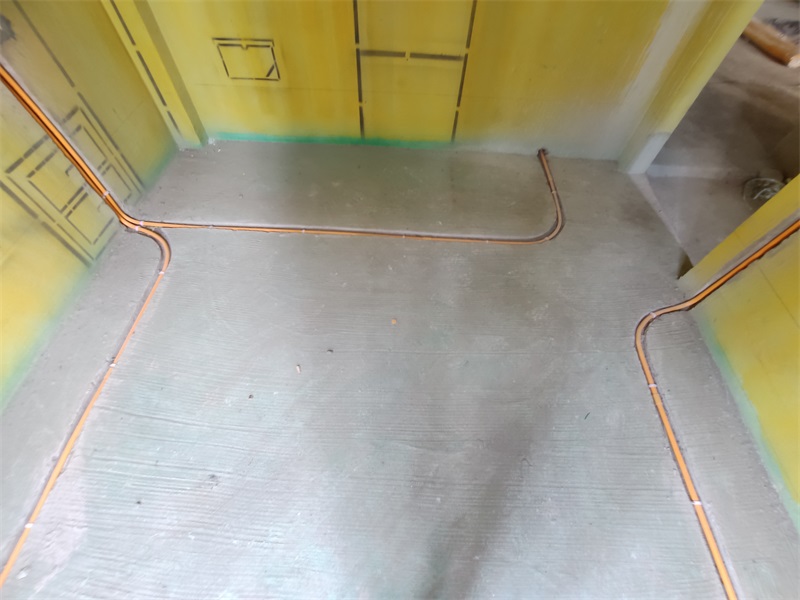

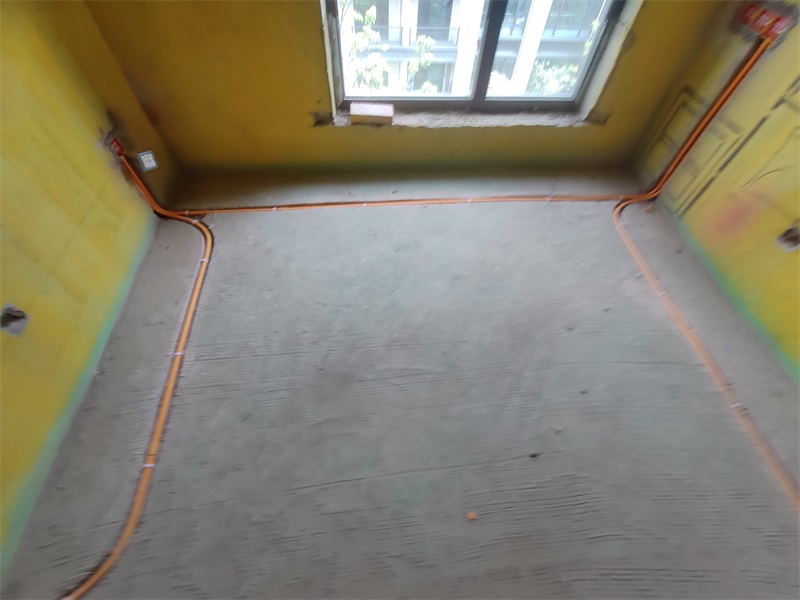

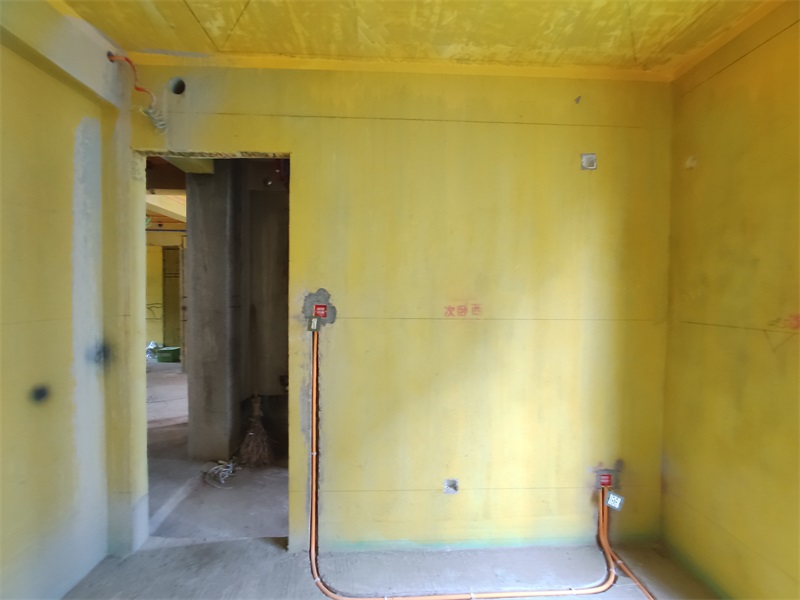

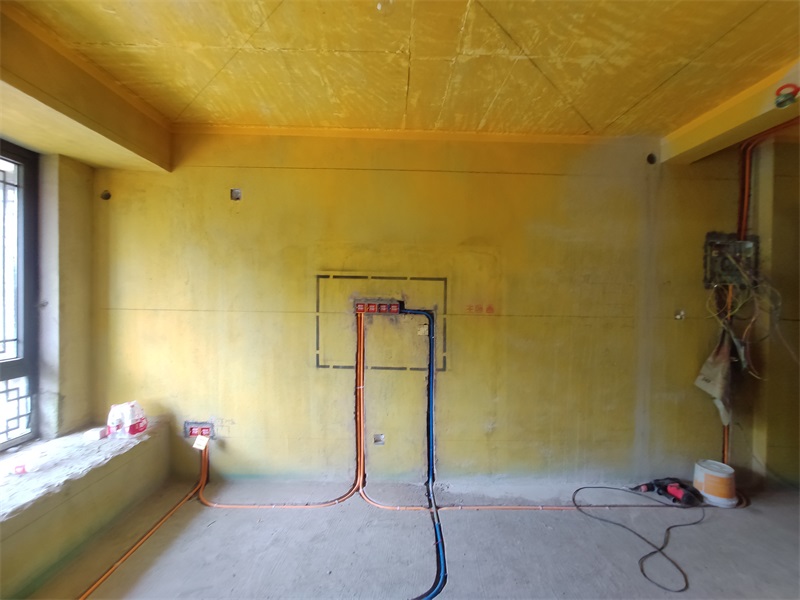

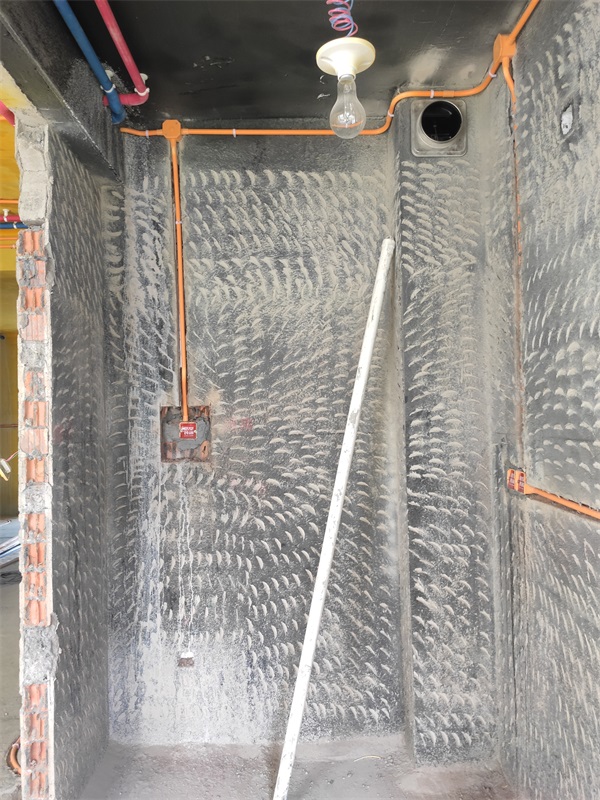

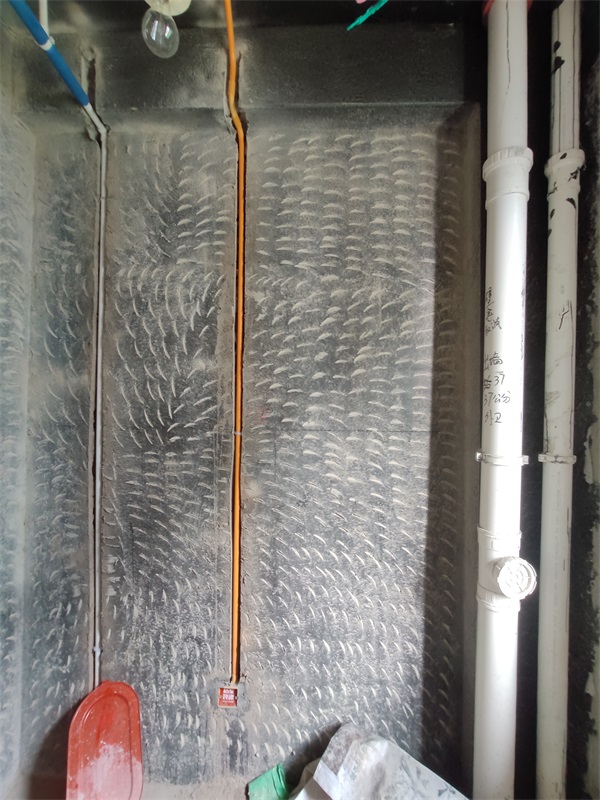

黄色线管代表强电

发表于 2021-6-27 16:21:06

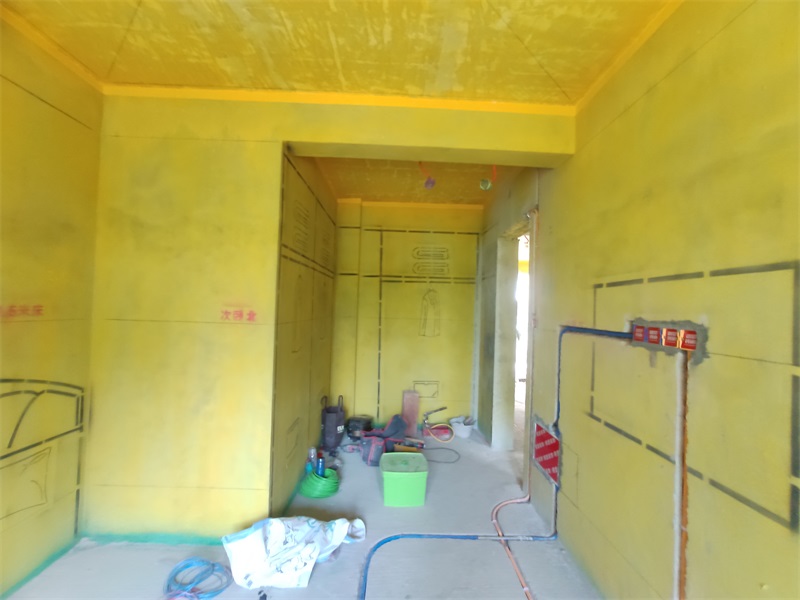

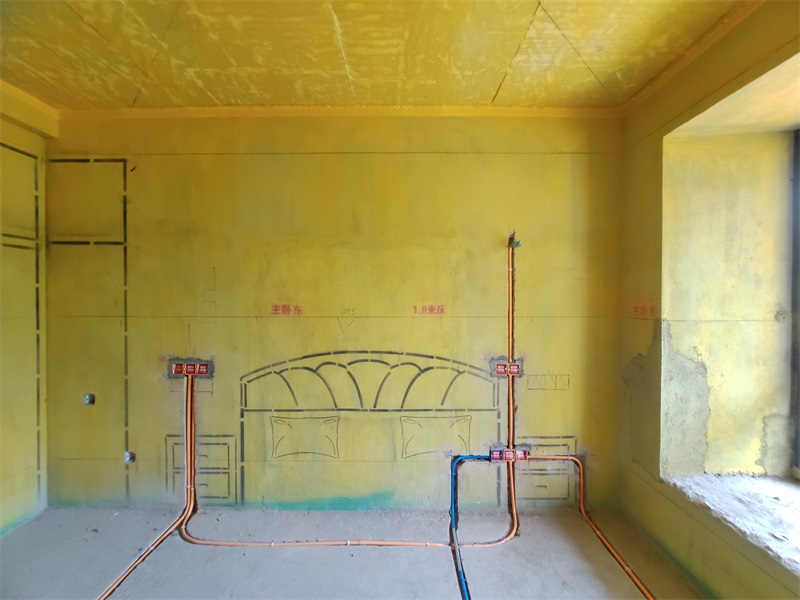

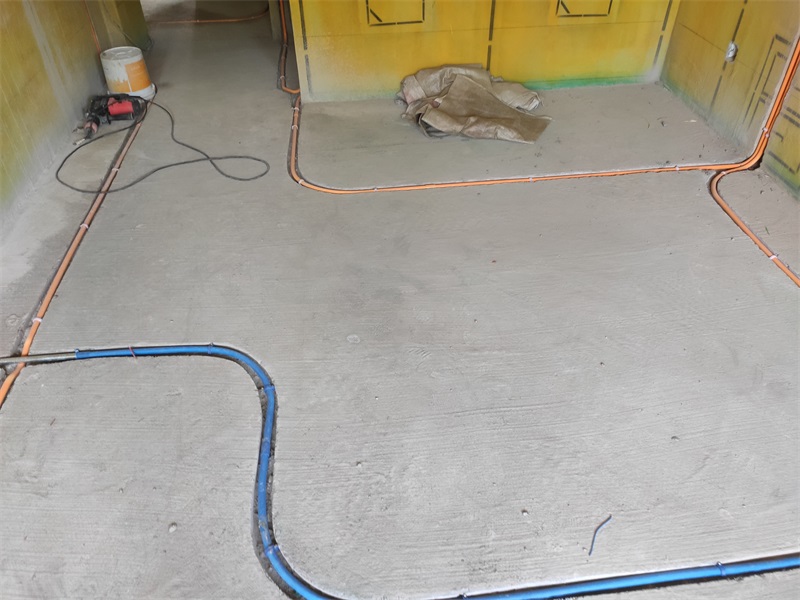

强弱电线管交叉处使用铁管或铁过桥湾交叉，防止信号干扰

发表于 2021-6-27 16:24:59

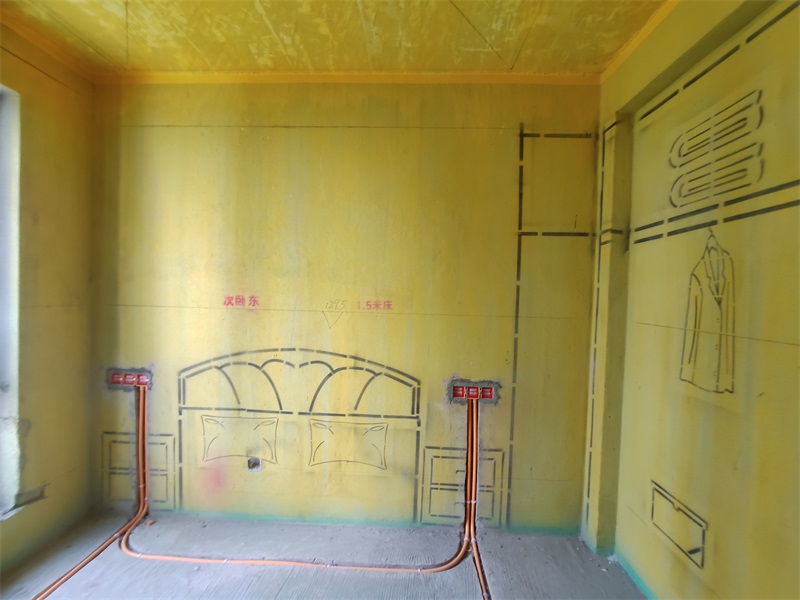

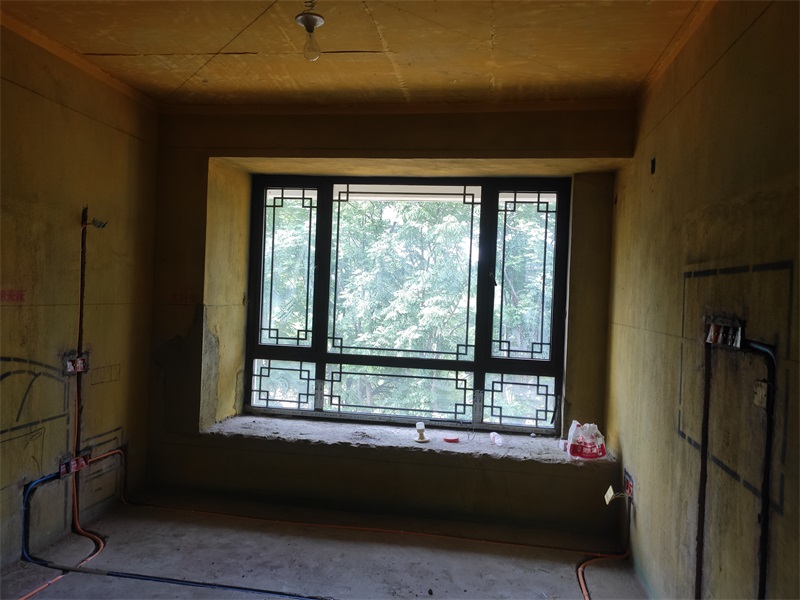

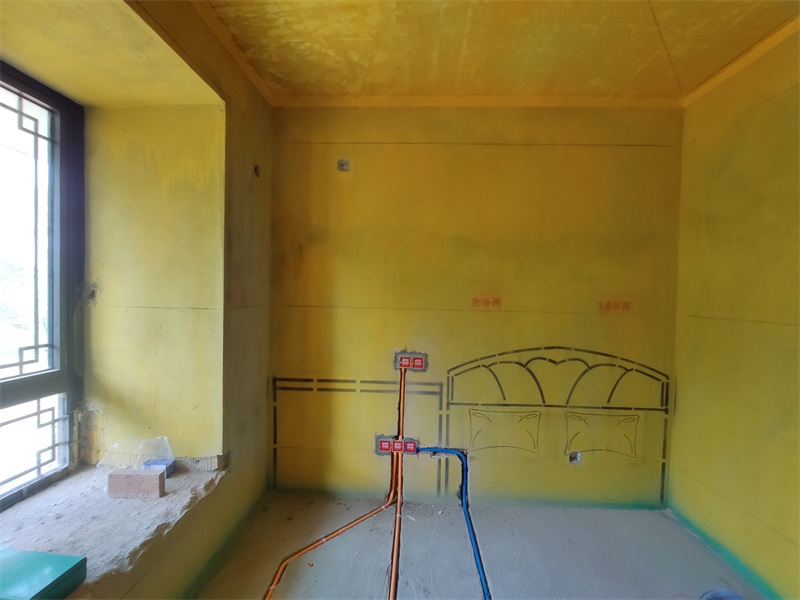

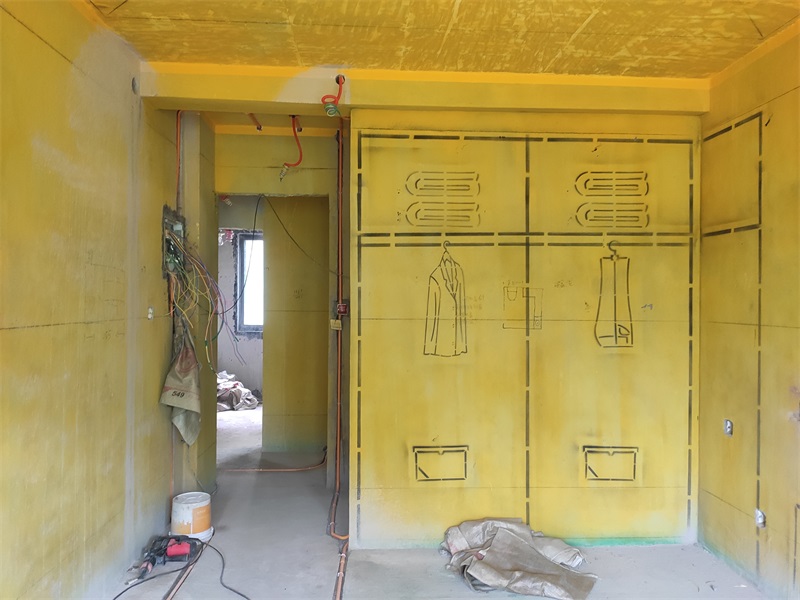

卧室内电视机电源由开关控制
