衢州公馆2-1-12#143㎡现代——《向往》

发表于 2021-6-20 09:36:36

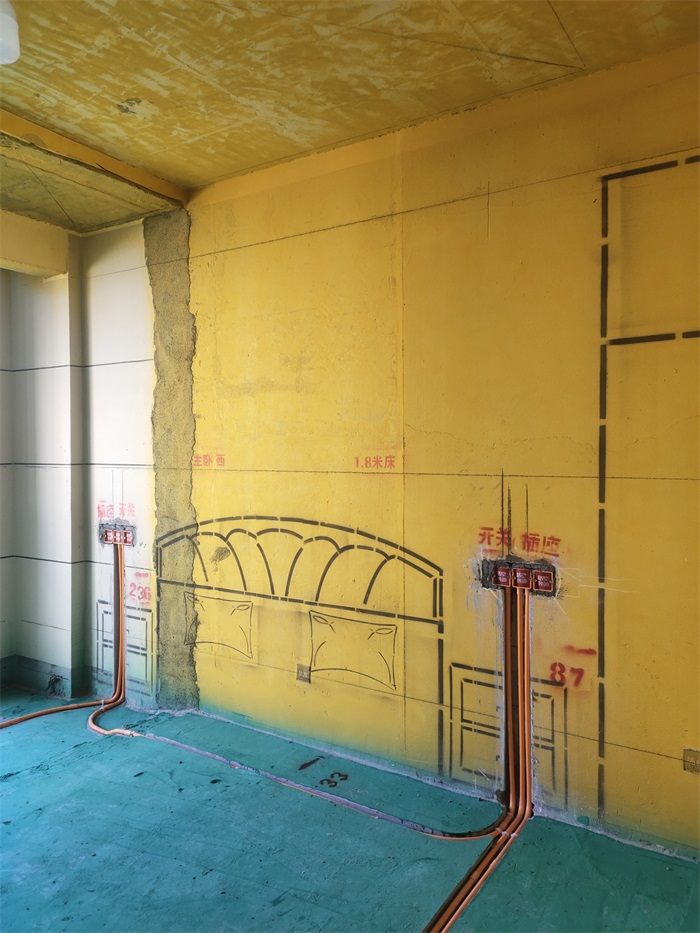

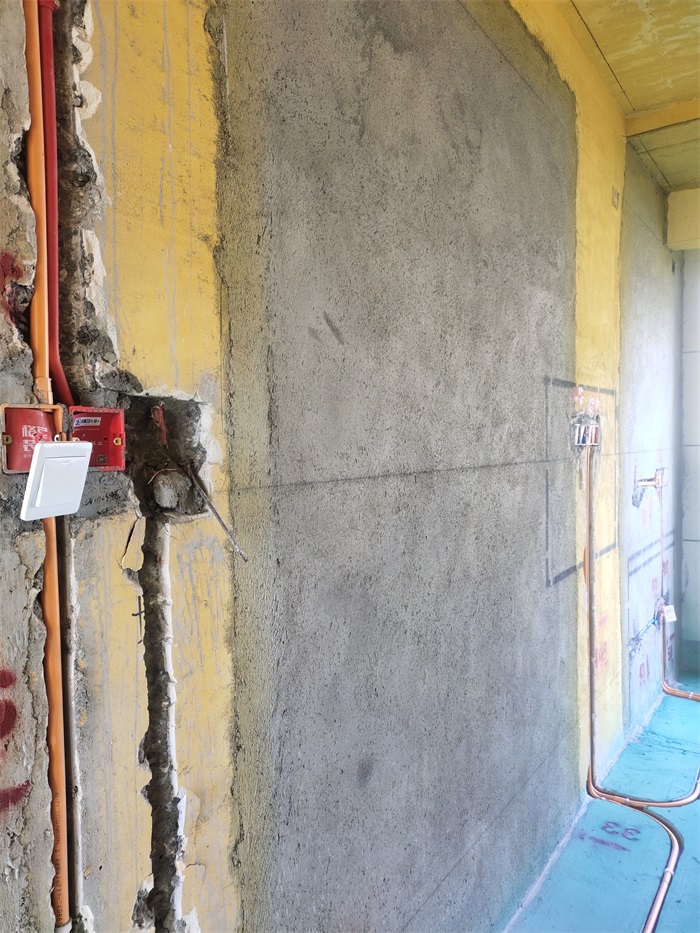

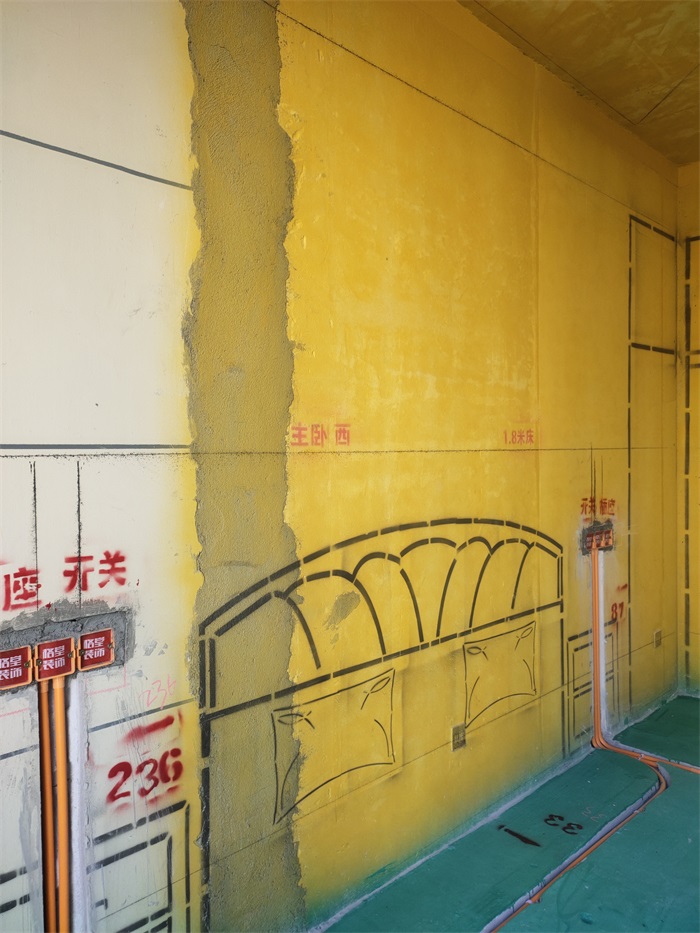

主卧水电布线图

发表于 2021-6-20 09:37:13

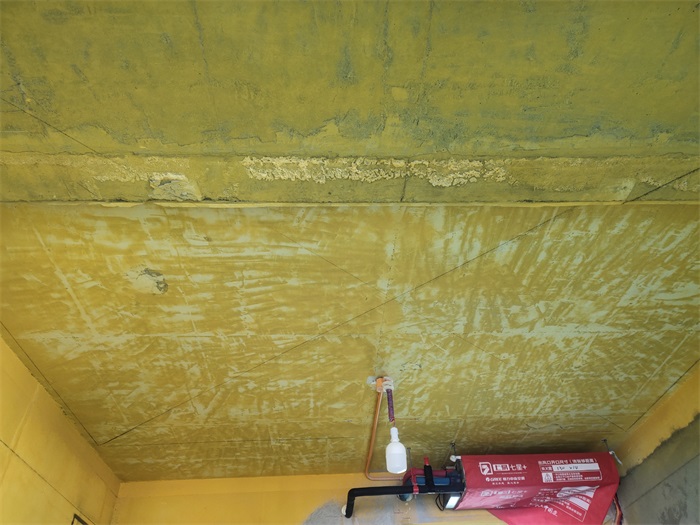

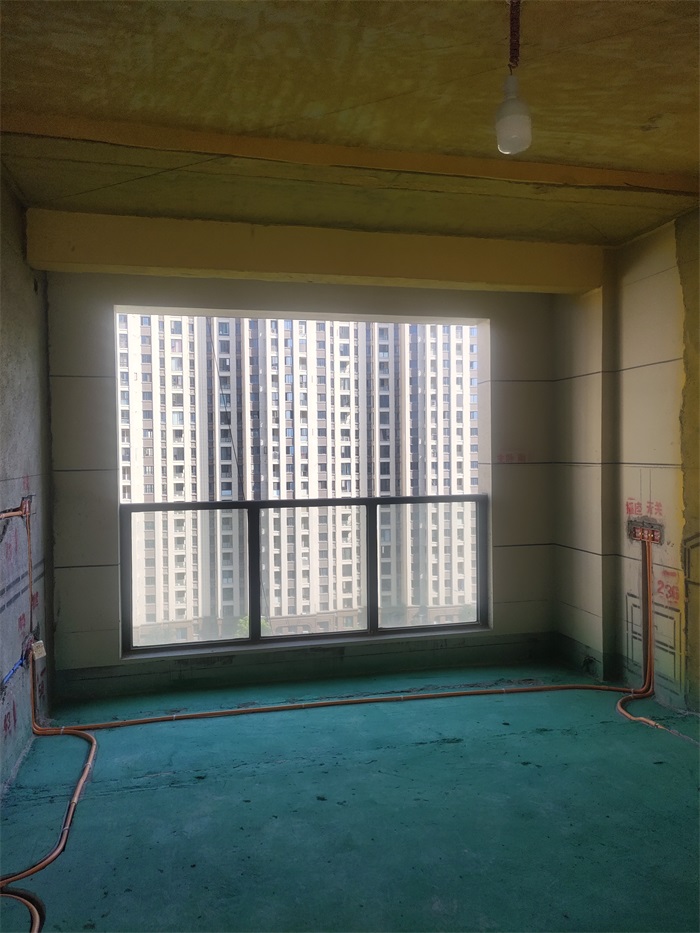

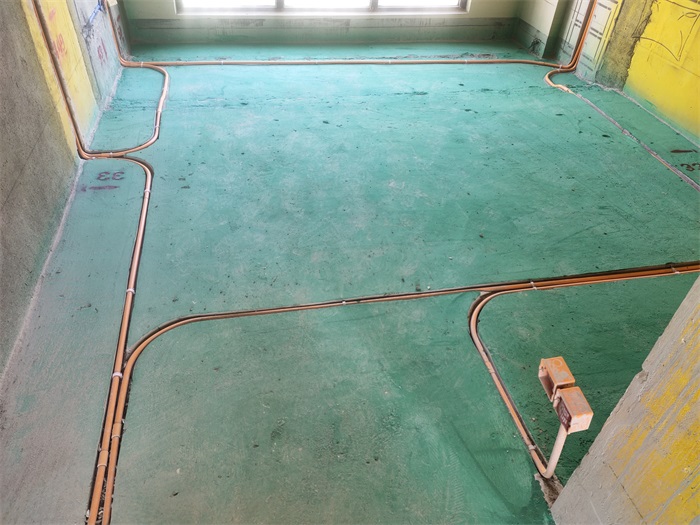

主卧对角

发表于 2021-6-20 09:37:53

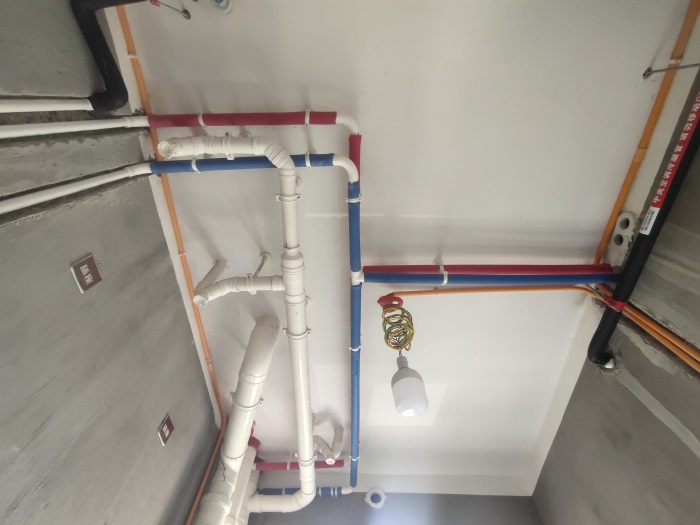

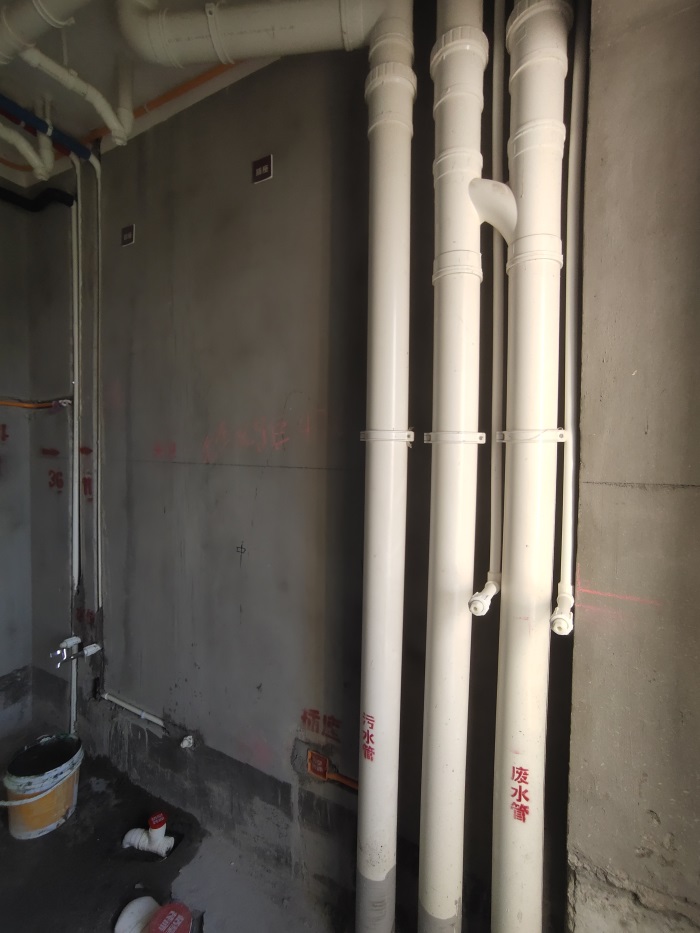

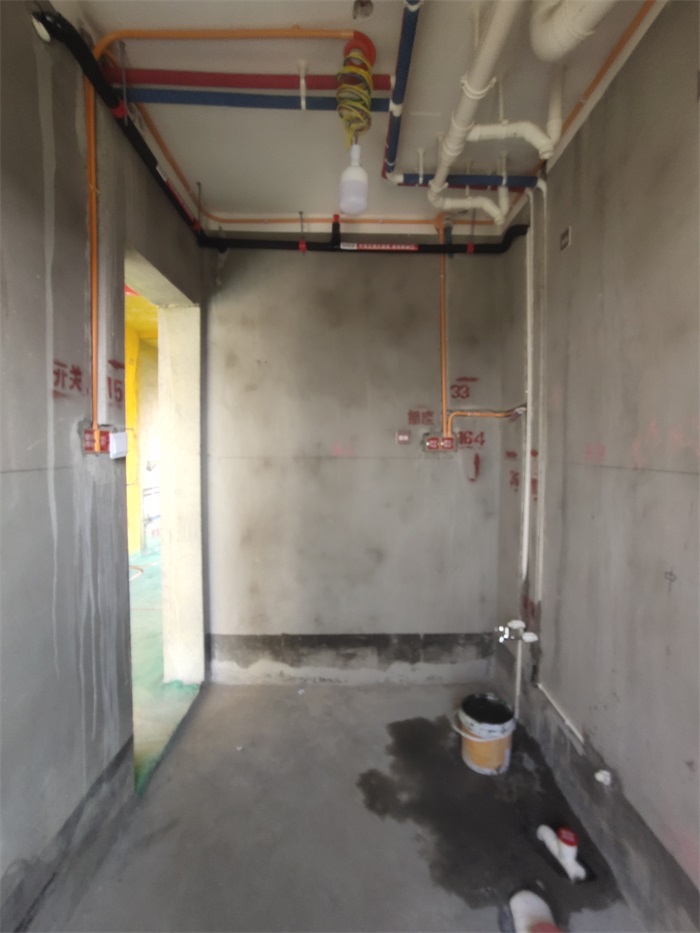

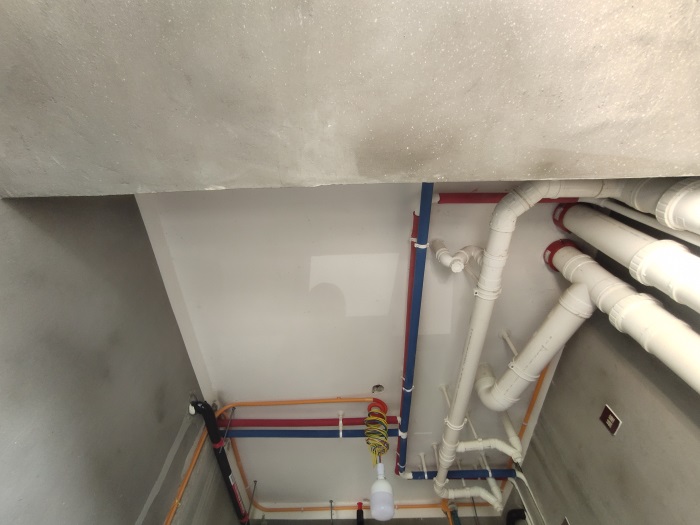

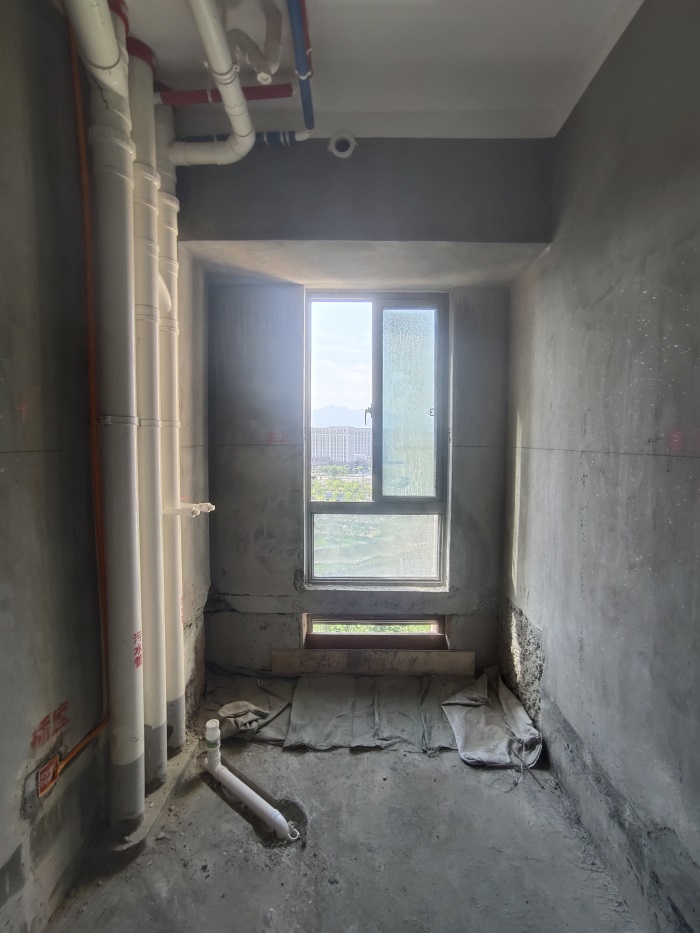

主卫水电布线图

发表于 2021-6-20 09:39:59

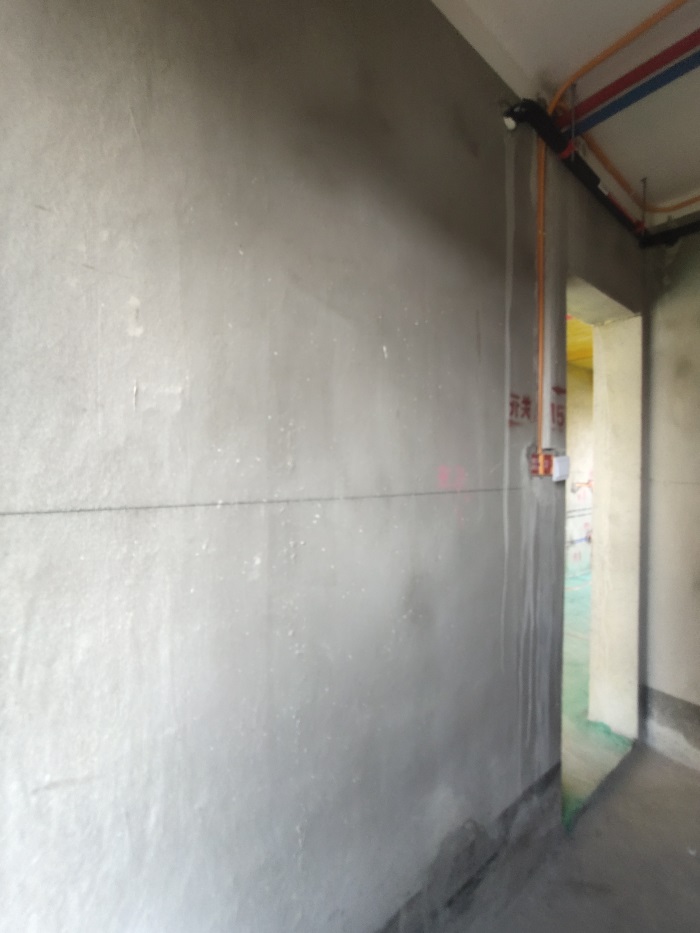

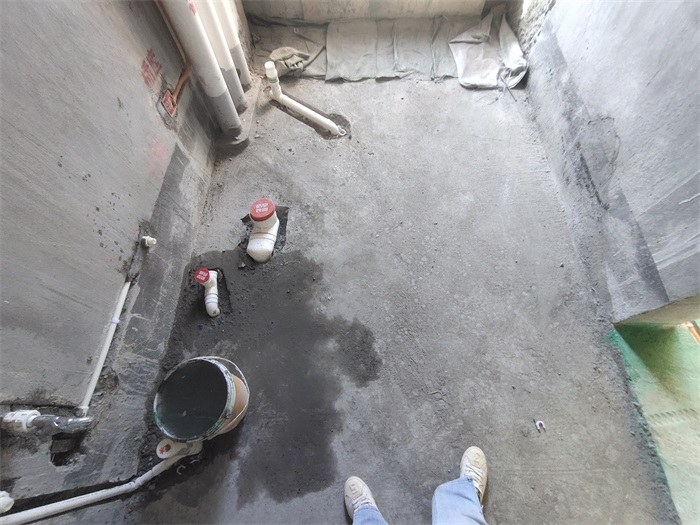

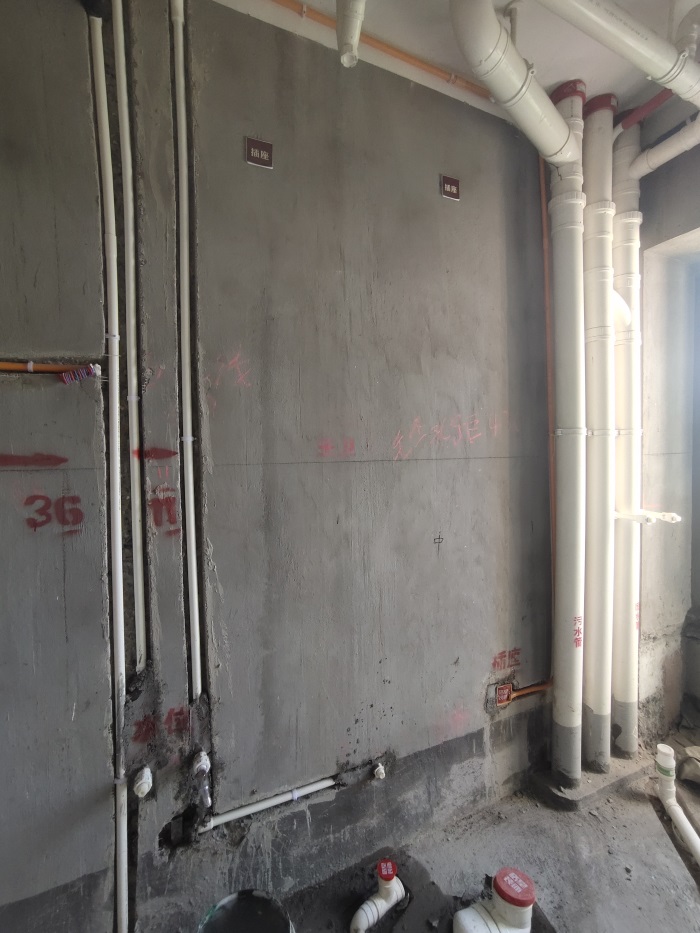

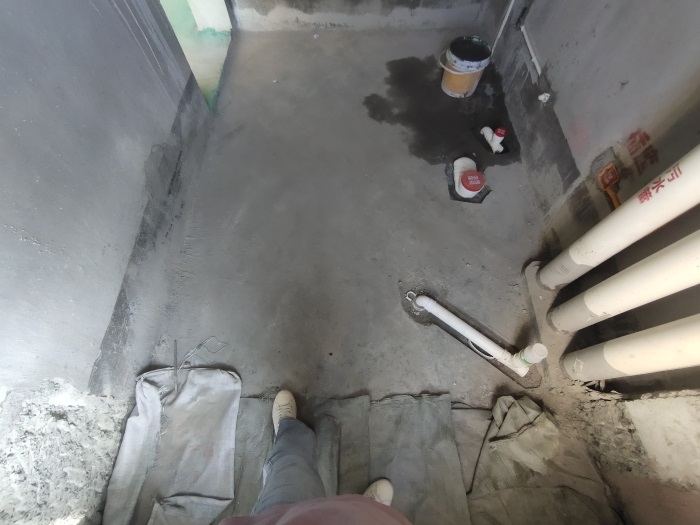

主卫对角

发表于 2021-6-20 09:43:33

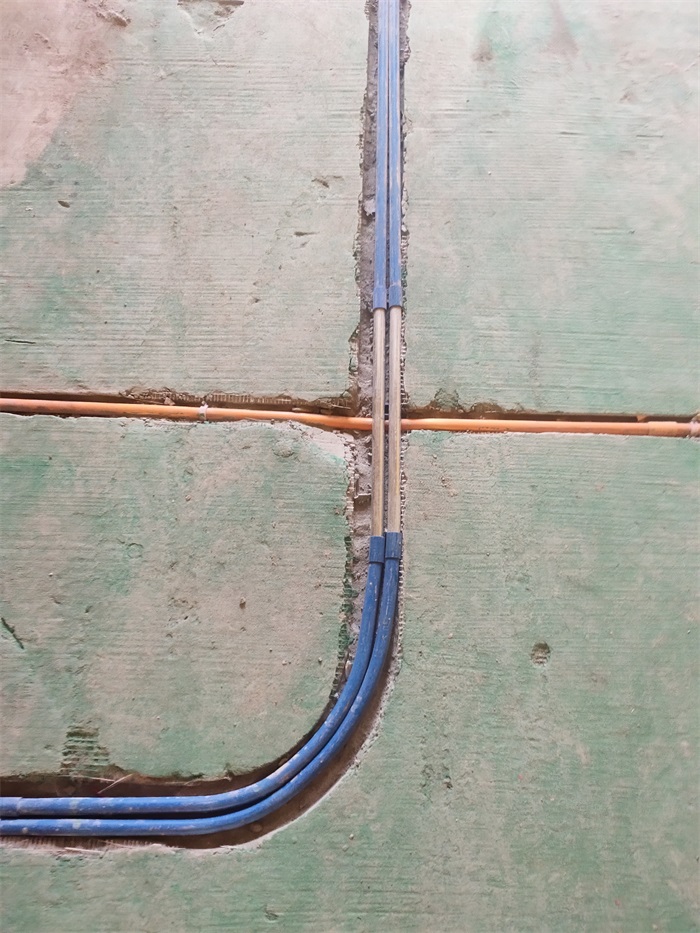

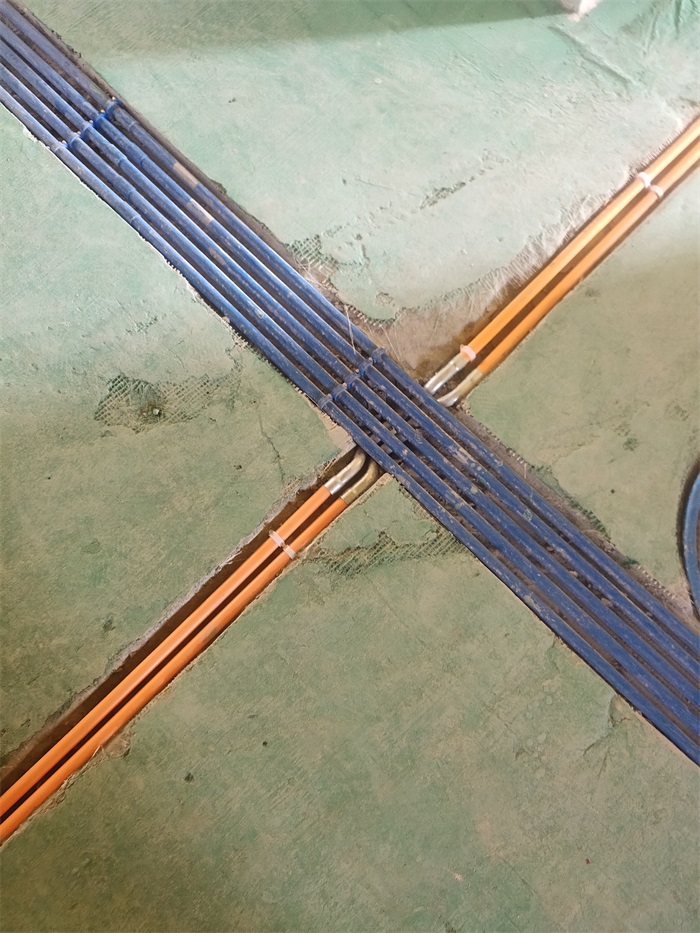

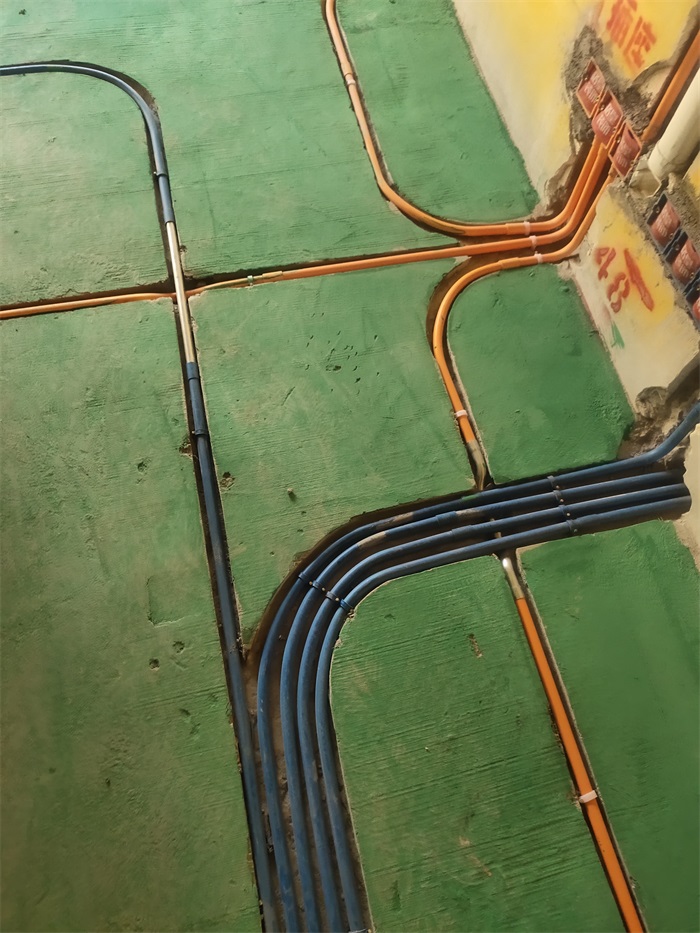

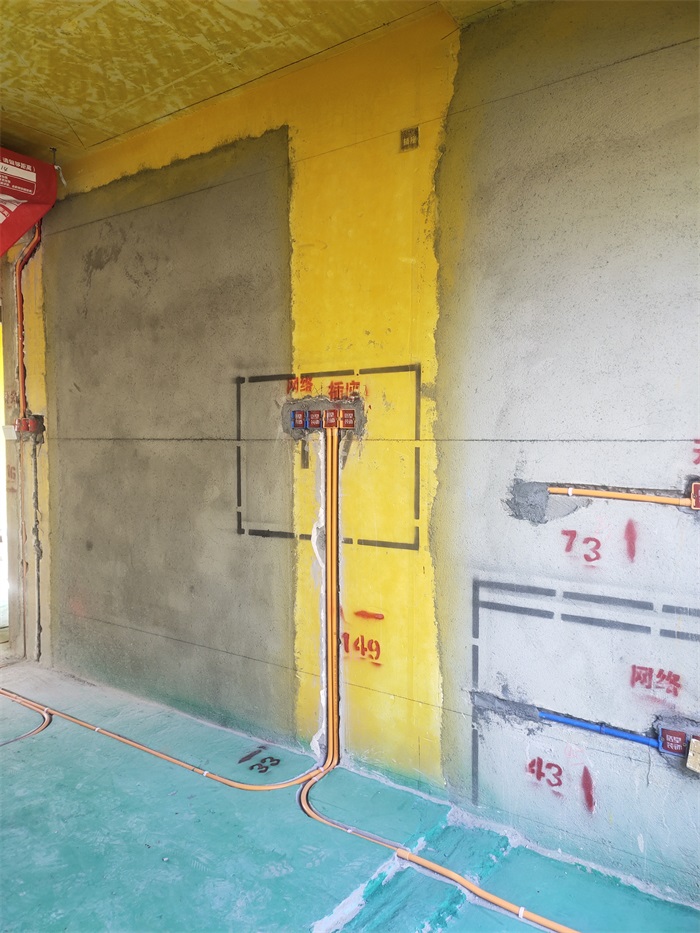

橙色为强电，蓝色为弱电，强弱电交接处用金属屏蔽管，防止干扰

发表于 2021-6-20 09:44:25

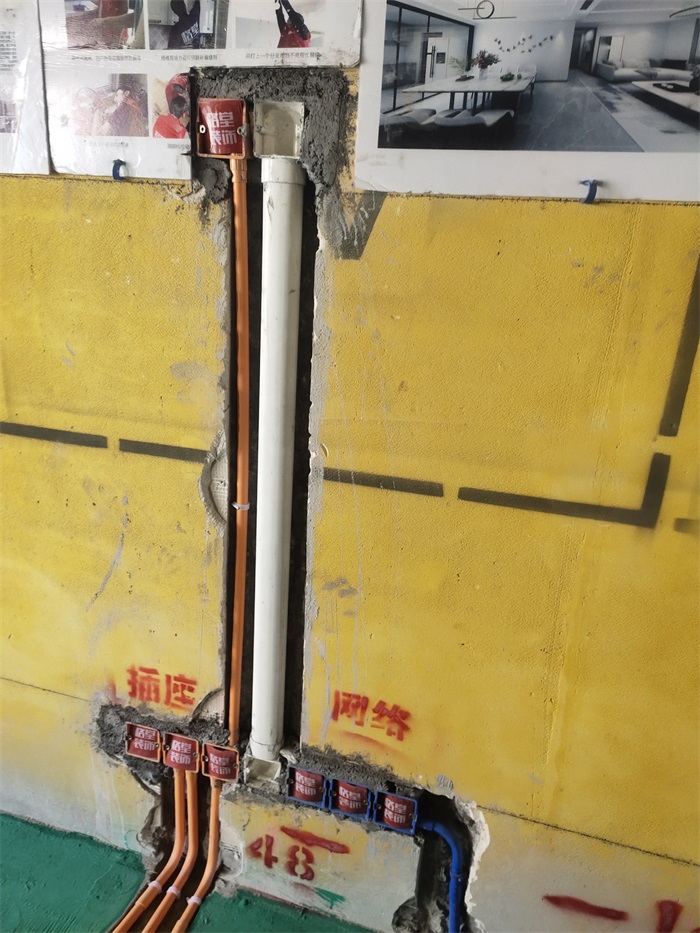

暗管预留：格堂装饰在水电工艺施工阶段，对液晶电视、机顶盒等设备线管进行提前预埋处理，确保设计美观度。

发表于 2021-6-20 09:45:43

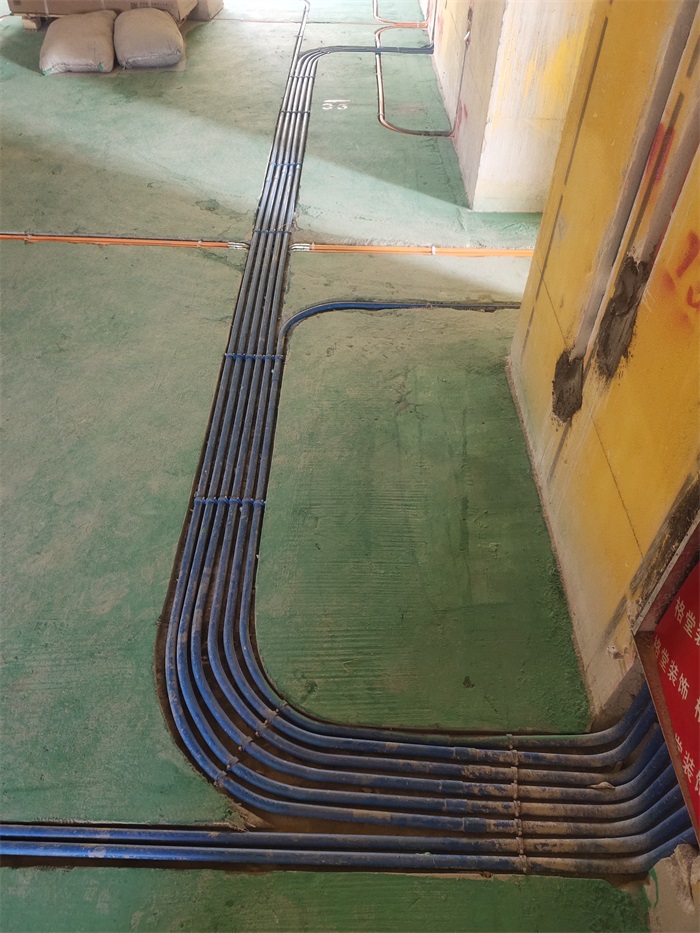

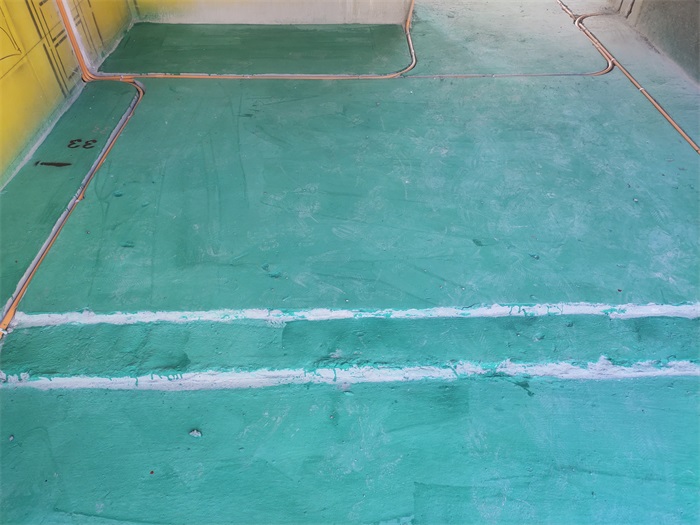

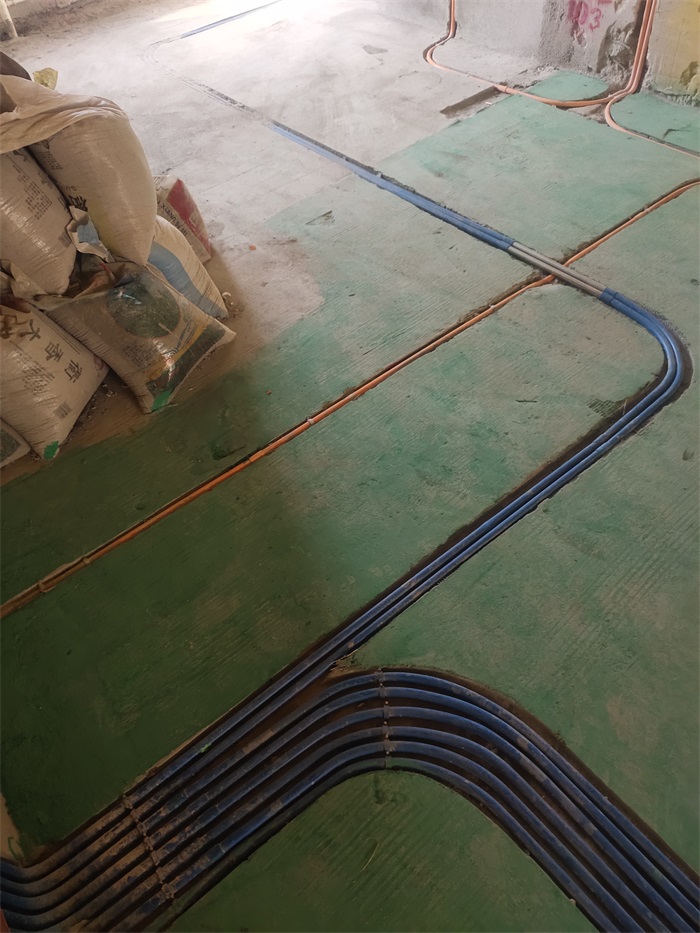

弱电走地：格堂装饰的弱电走地是德系工艺重要环节，最大化减少室内信号干扰，弱电走低从地面开槽，弱电分支到每一个房间，井然有序。

发表于 2021-6-20 09:46:57

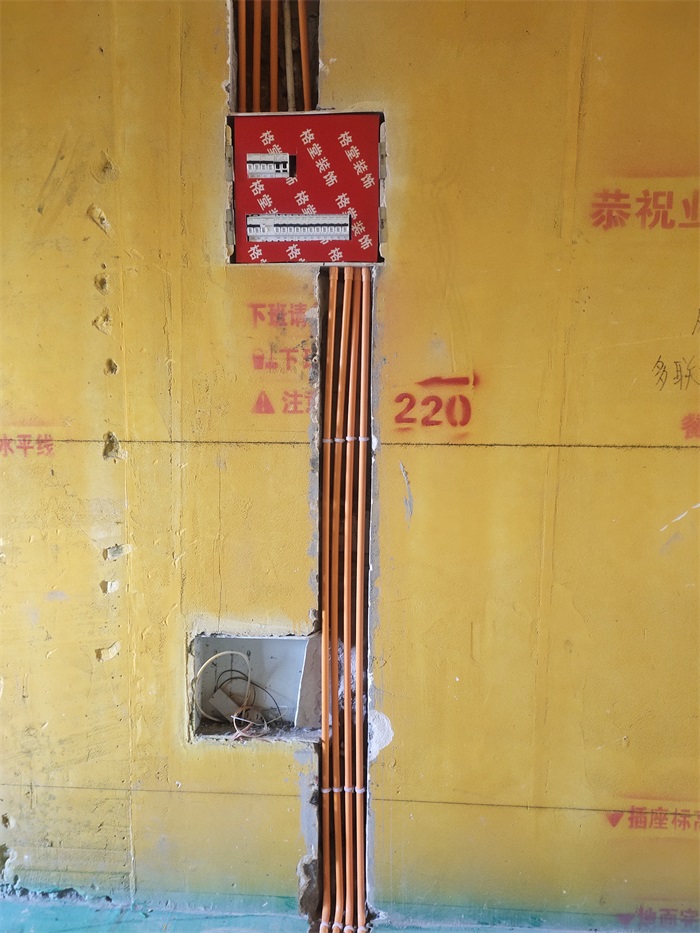

电路工程完工前应检查配电箱内电负荷是否合理布置，标明各空气开关所属功能，配电箱都用格堂专用KT板保护到位，防止砂石掉落，非常注意用电安全。

发表于 2021-6-20 09:47:48

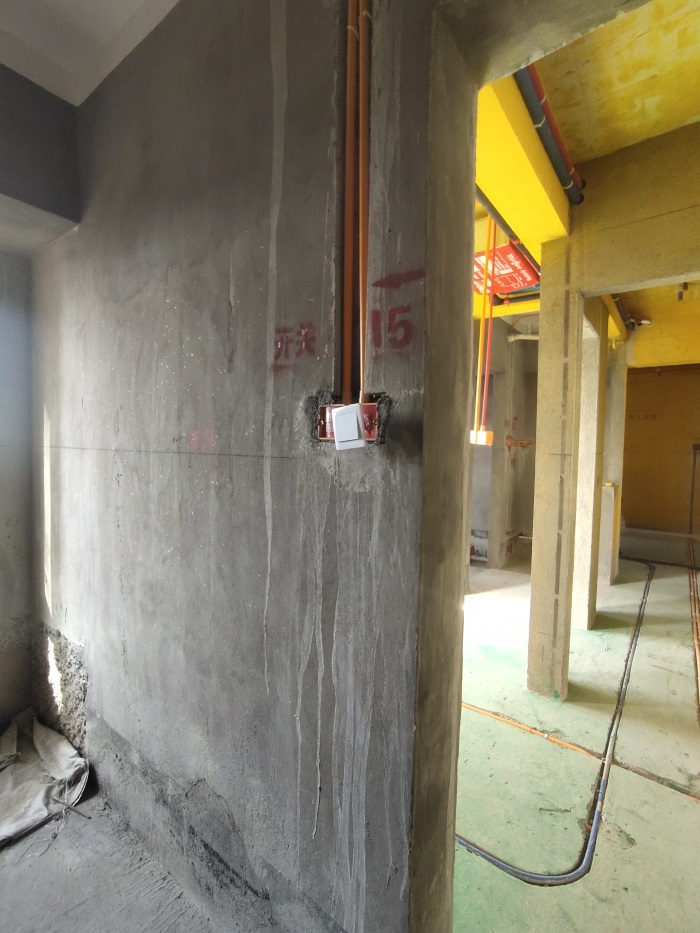

所有电线必须穿管，混泥土处不能开槽的套黄腊管保护。

发表于 2021-6-20 09:49:20

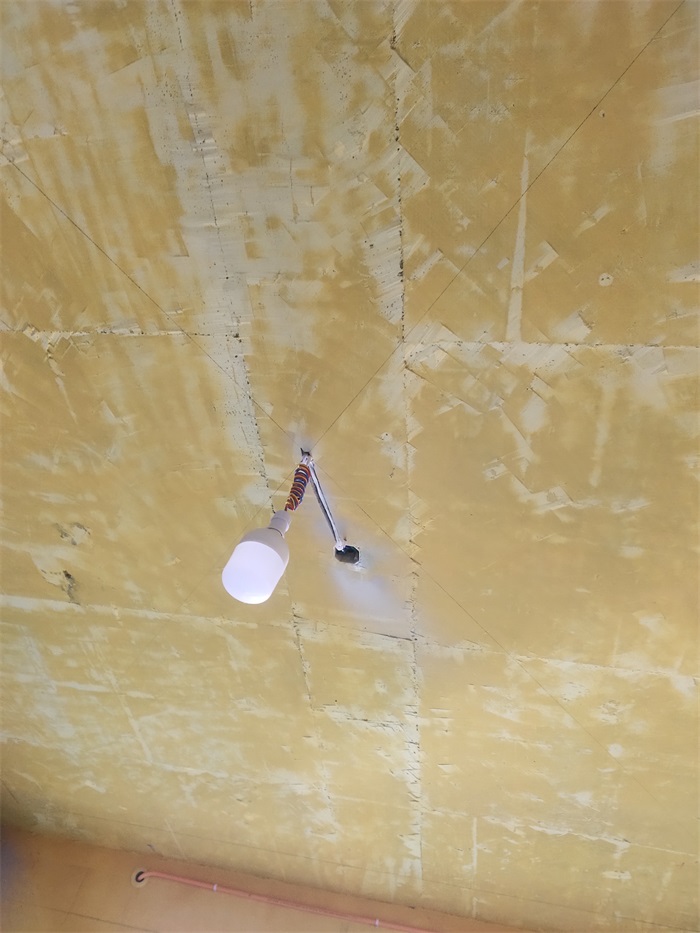

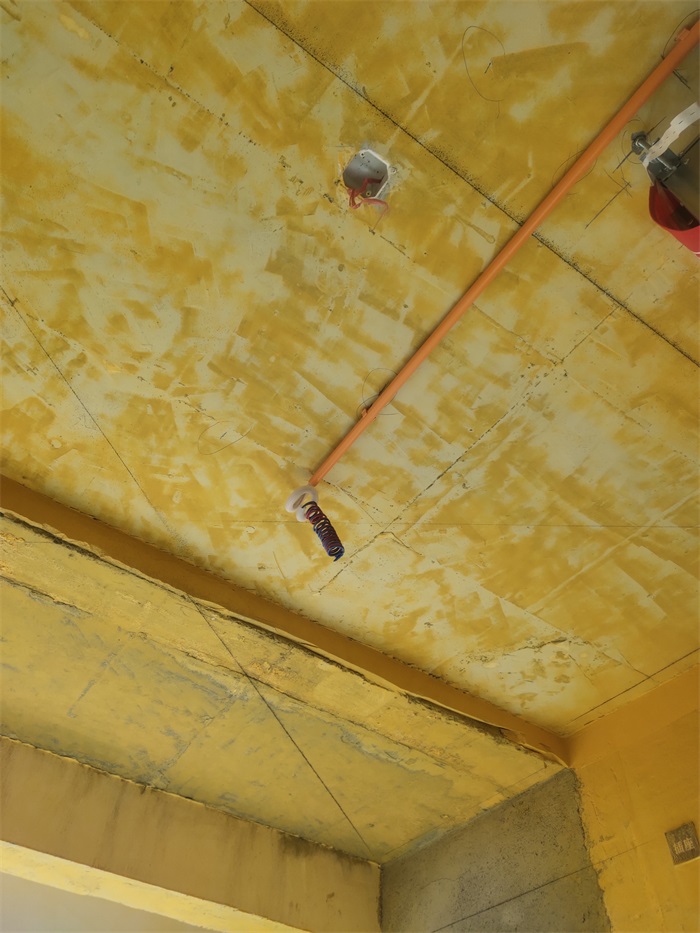

筒灯电线用波纹管保护
