衢州公馆8-20#166㎡现代——自由气度，述演生活

发表于 2021-7-16 14:41:12

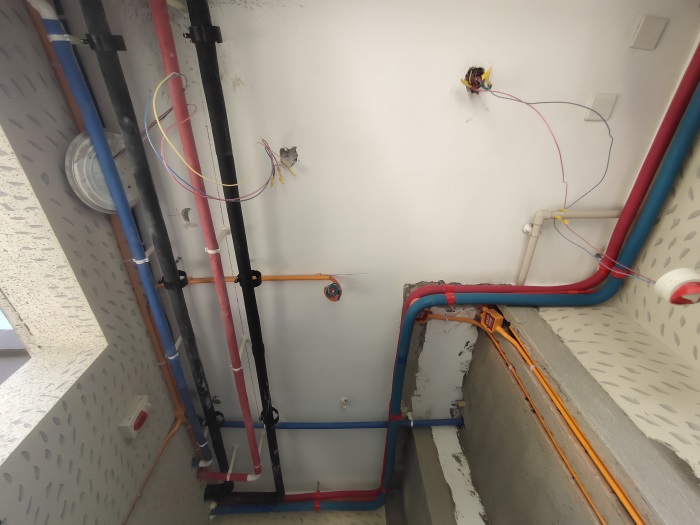

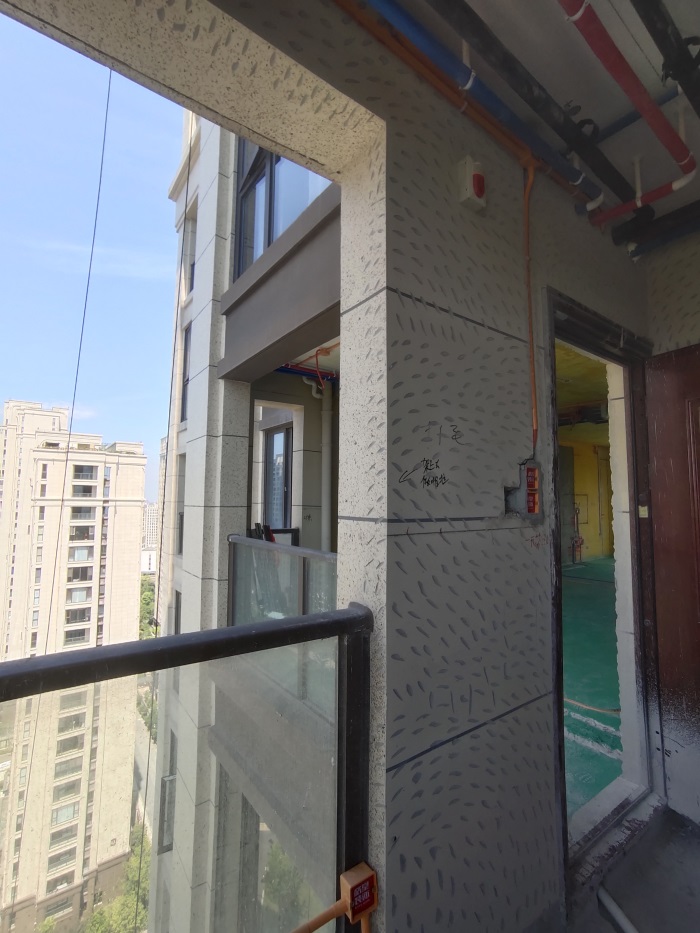

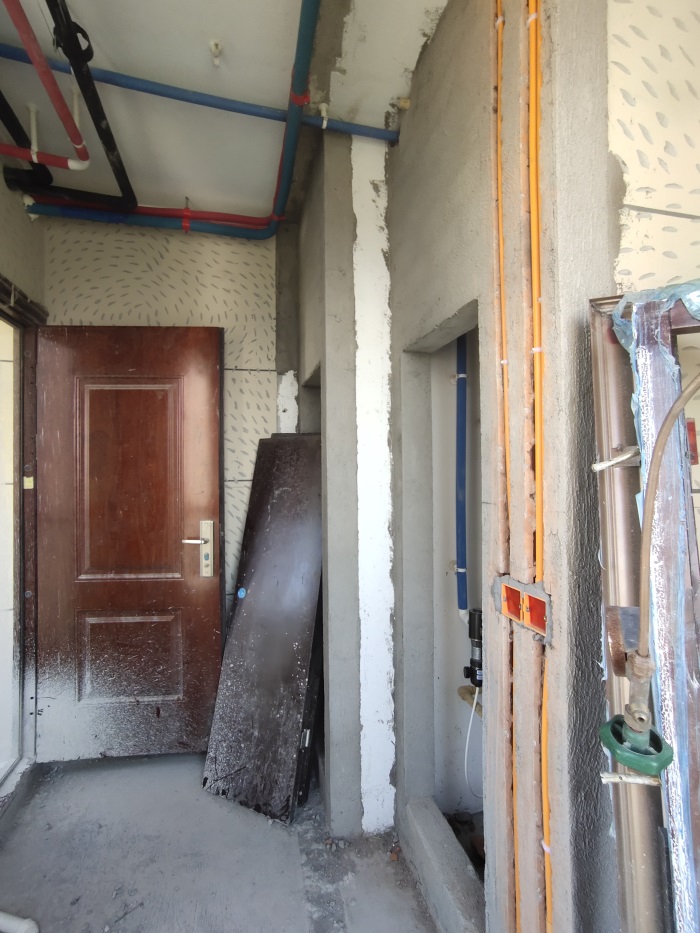

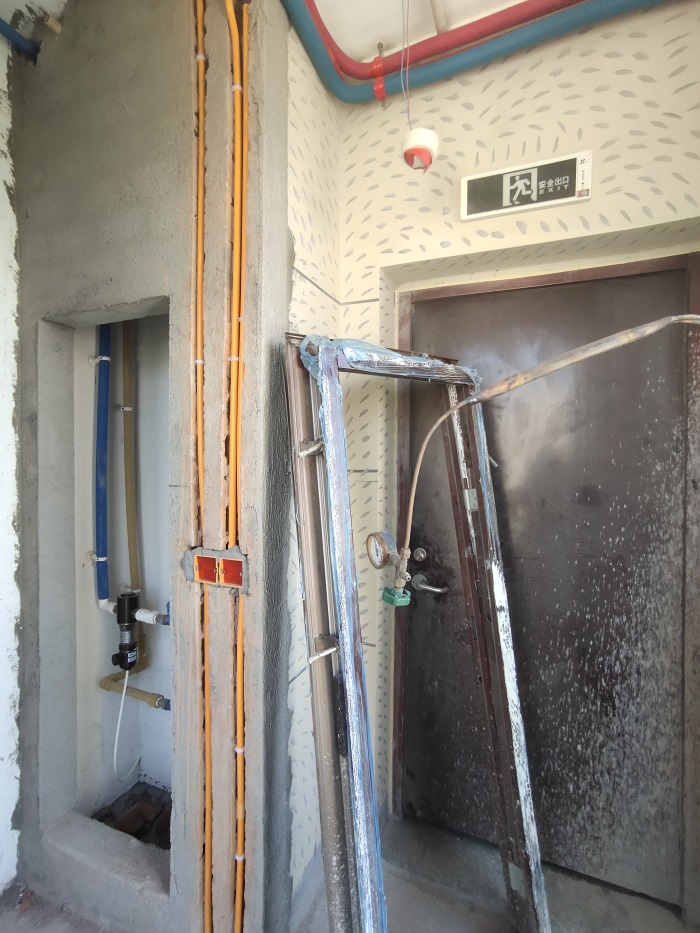

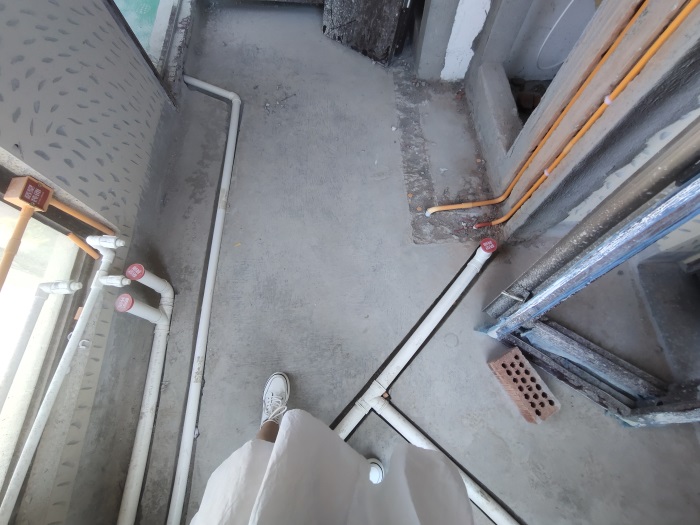

洗衣阳台对角

发表于 2021-7-16 14:42:01

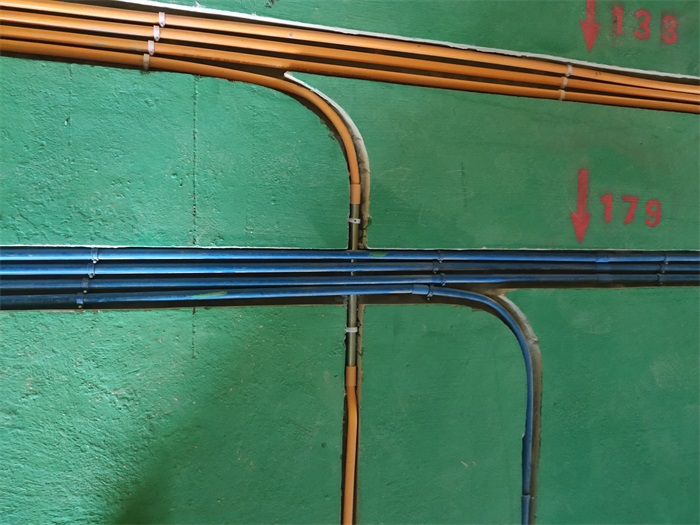

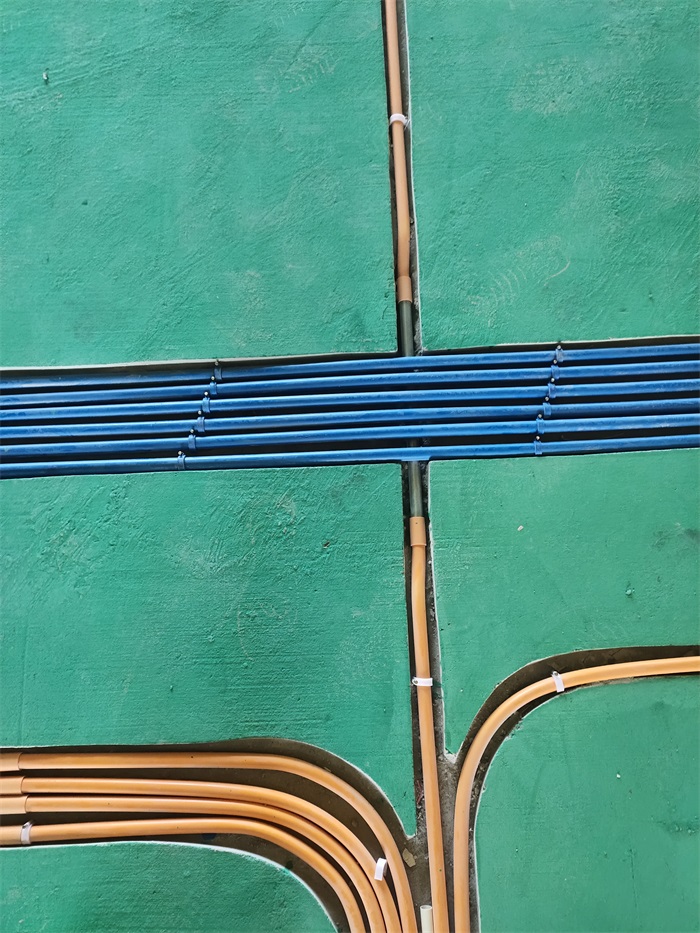

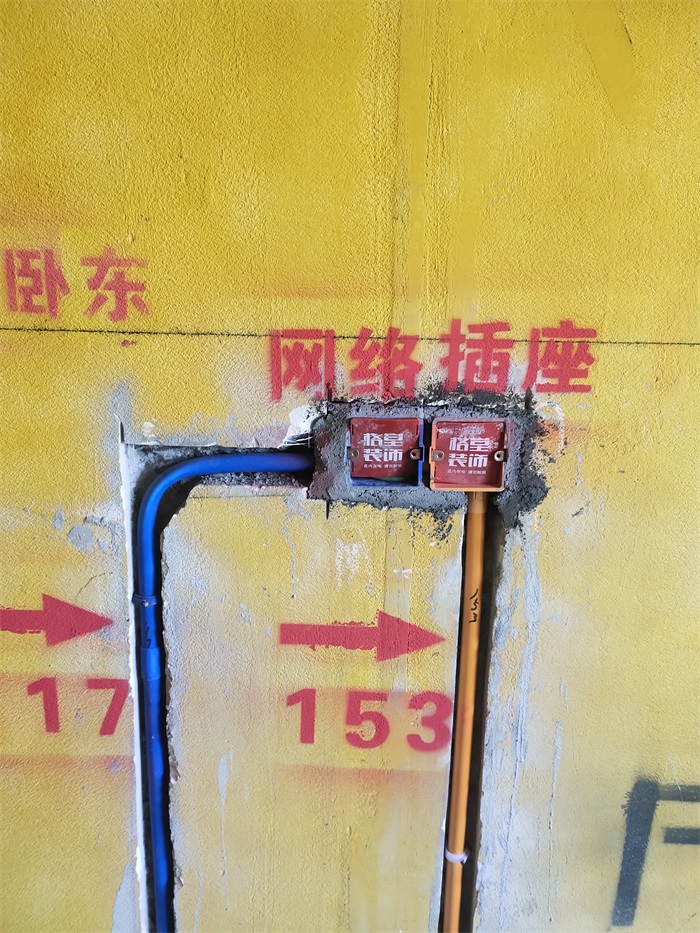

橙色为强电，蓝色为弱电，强弱电间间距30CM，如有交界用金属屏蔽管，避免强电对弱电信号造成干扰。

发表于 2021-7-16 14:42:35

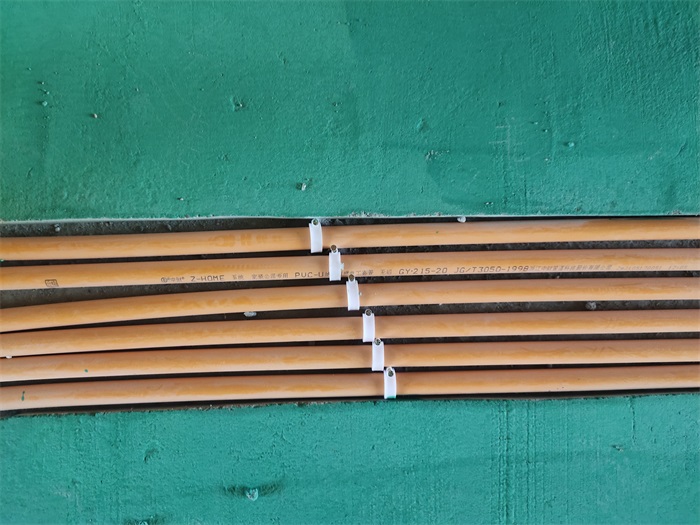

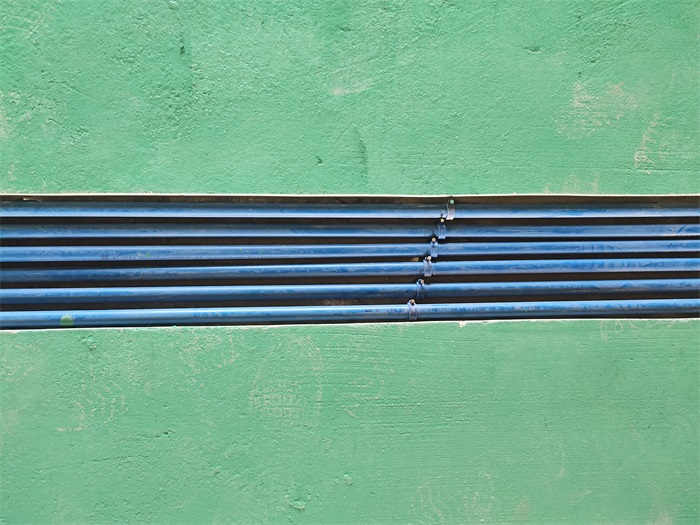

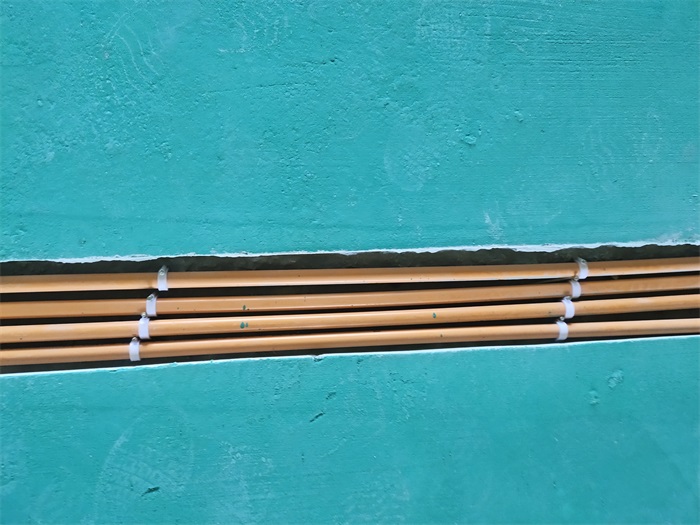

地面线管并排2根以上管卡错位顺钉，间隙均匀

发表于 2021-7-16 14:47:07

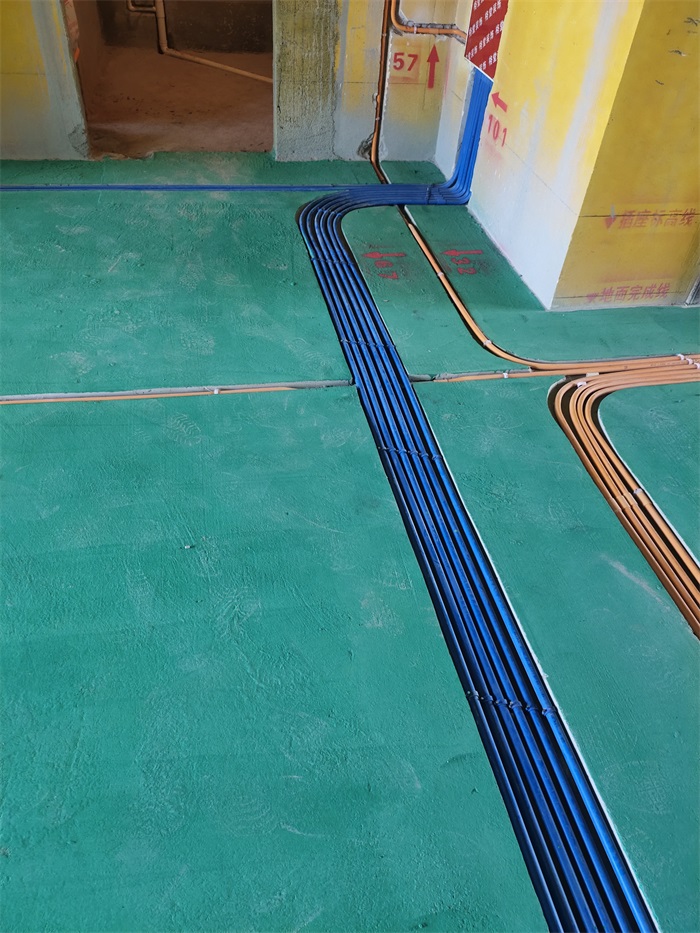

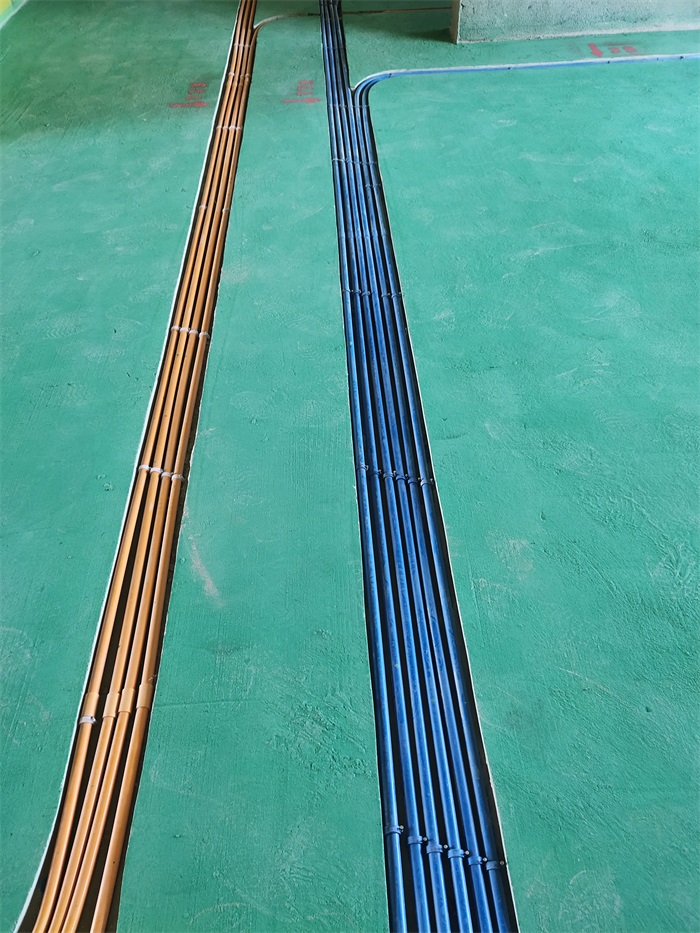

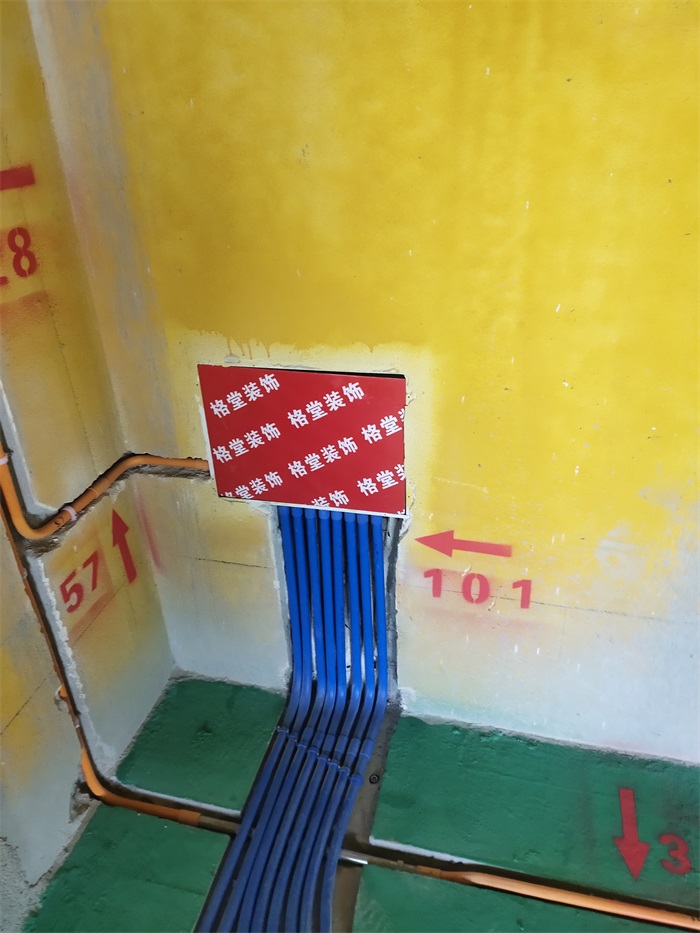

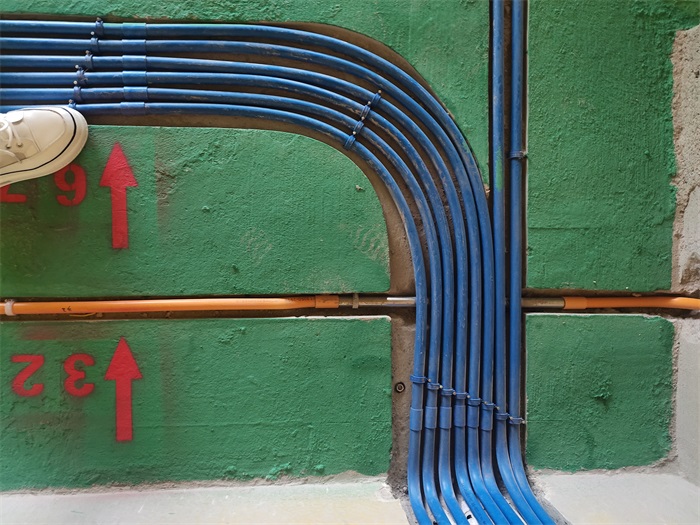

弱电走地：格堂装饰的弱电走地是德系工艺重要环节，最大化减少室内信号干扰，弱电走低从地面开槽，弱电分支到每一个房间，井然有序。

发表于 2021-7-16 14:47:53

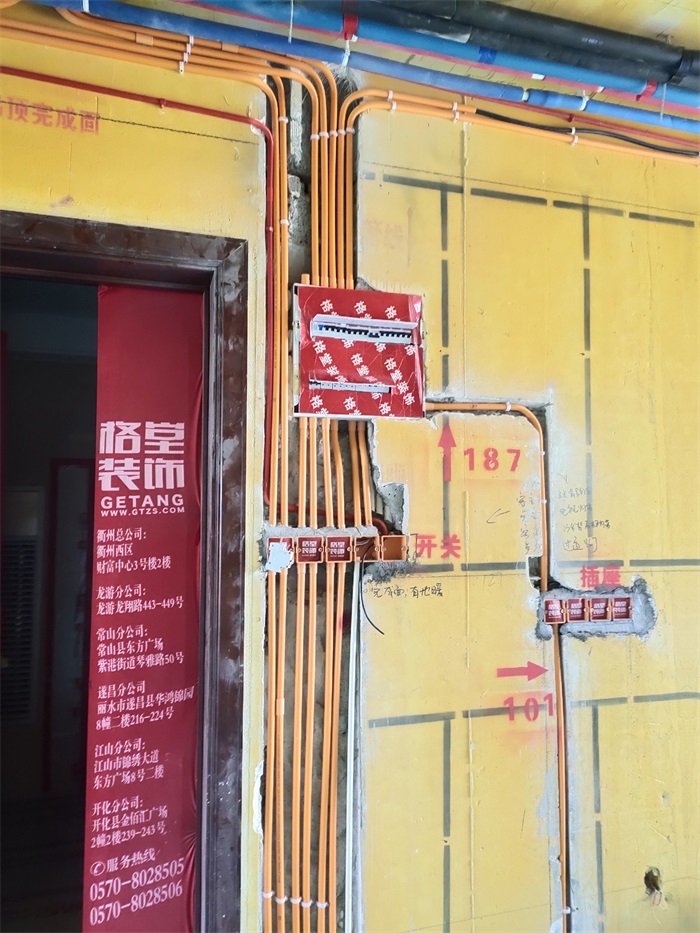

电路工程完工前应检查配电箱内电负荷是否合理布置，标明各空气开关所属功能，配电箱都用格堂专用KT板保护到位，防止砂石掉落，非常注意用电安全。

发表于 2021-7-16 14:48:57

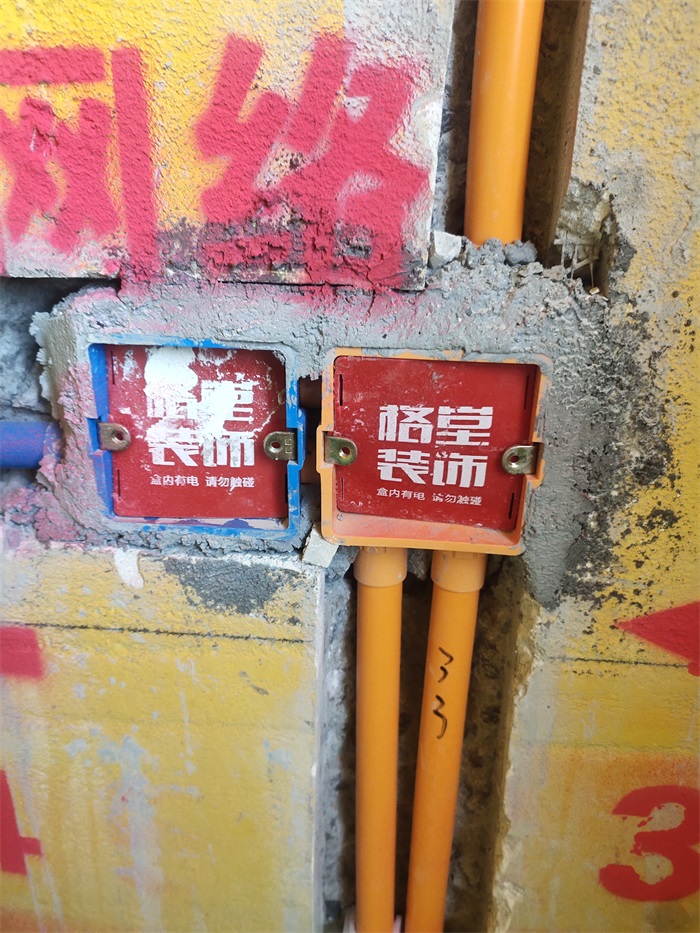

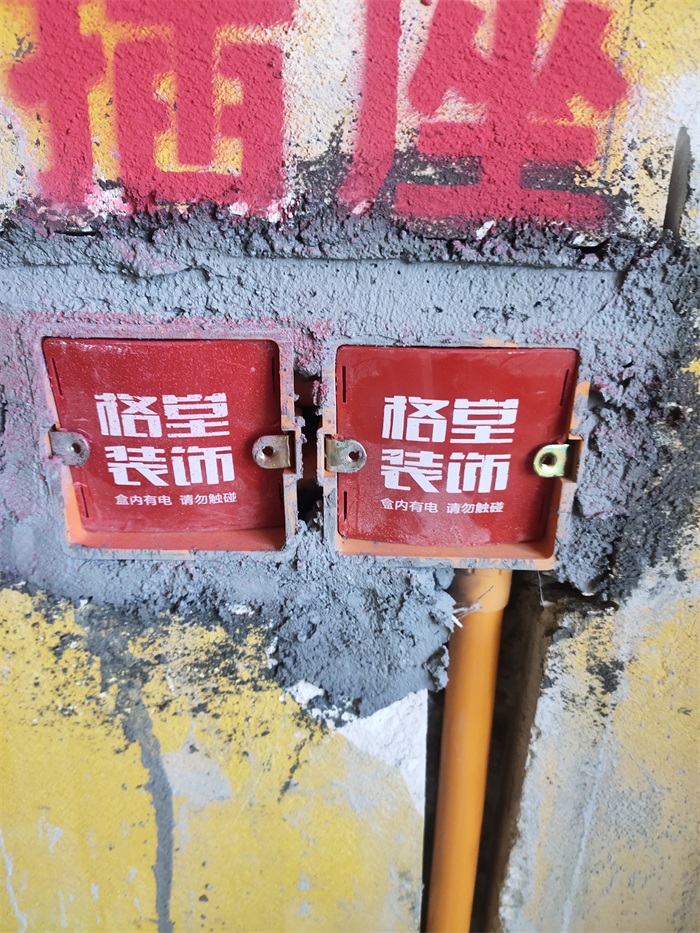

强电用橙线盒、橙线管，弱电用蓝线盒、蓝线管。线管要加杯梳，方便抽拉电线和后期维护。暗盒用格堂专用保护盖都保护好，防止砂石掉落

发表于 2021-7-16 14:49:38

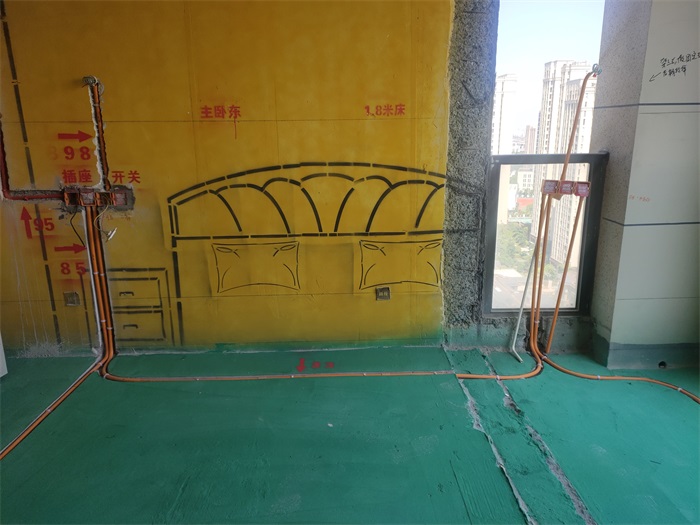

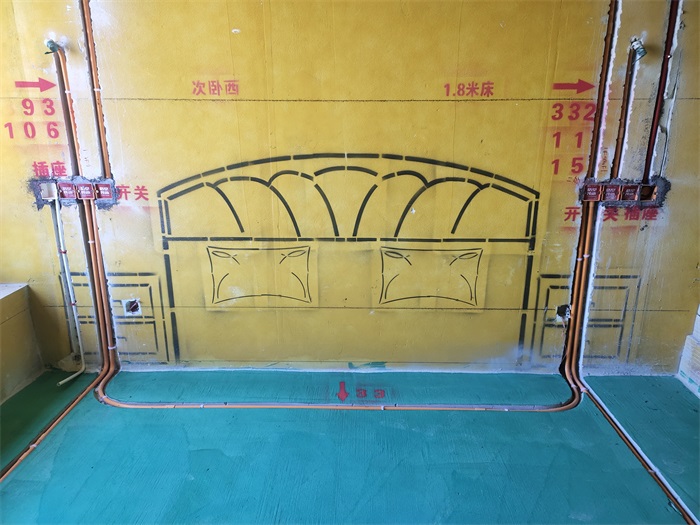

同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地

发表于 2021-7-16 14:50:46

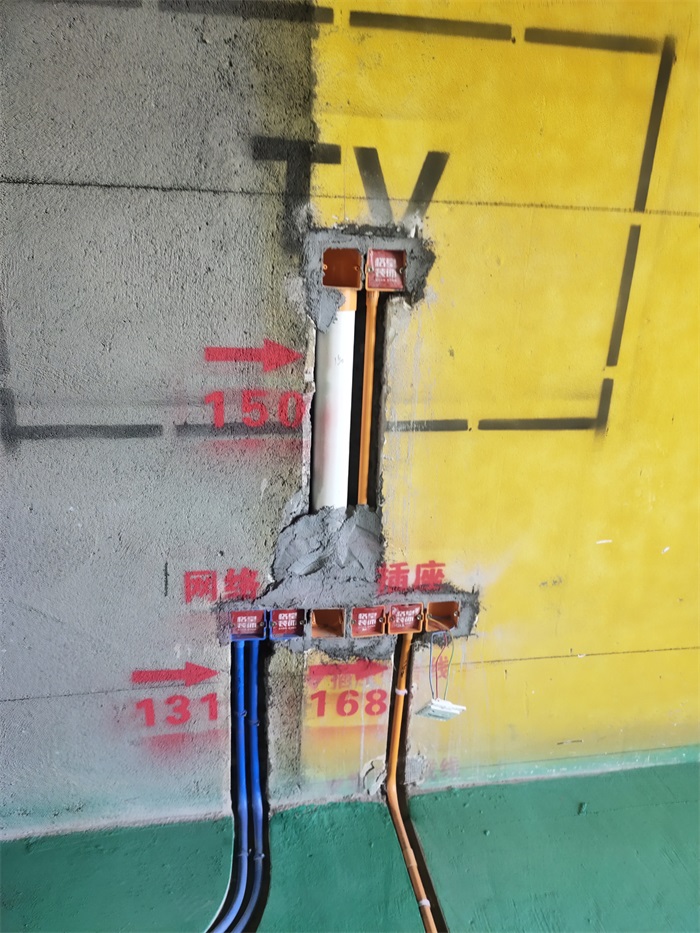

暗管预留：格堂装饰在水电工艺施工阶段，对液晶电视、机顶盒等设备线管进行提前预埋处理，确保设计美观度。

发表于 2021-7-16 14:51:46

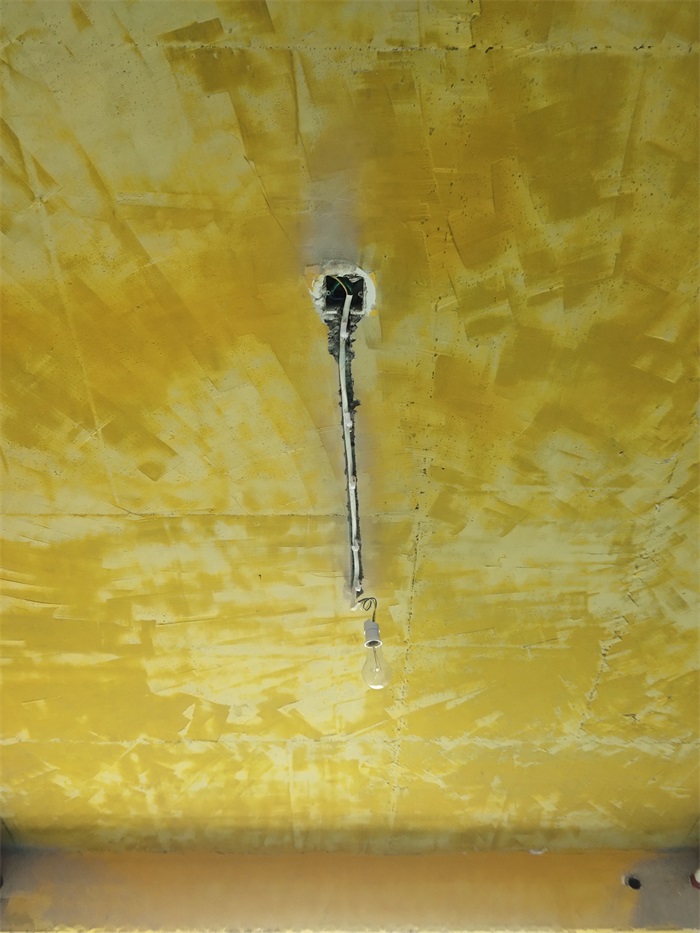

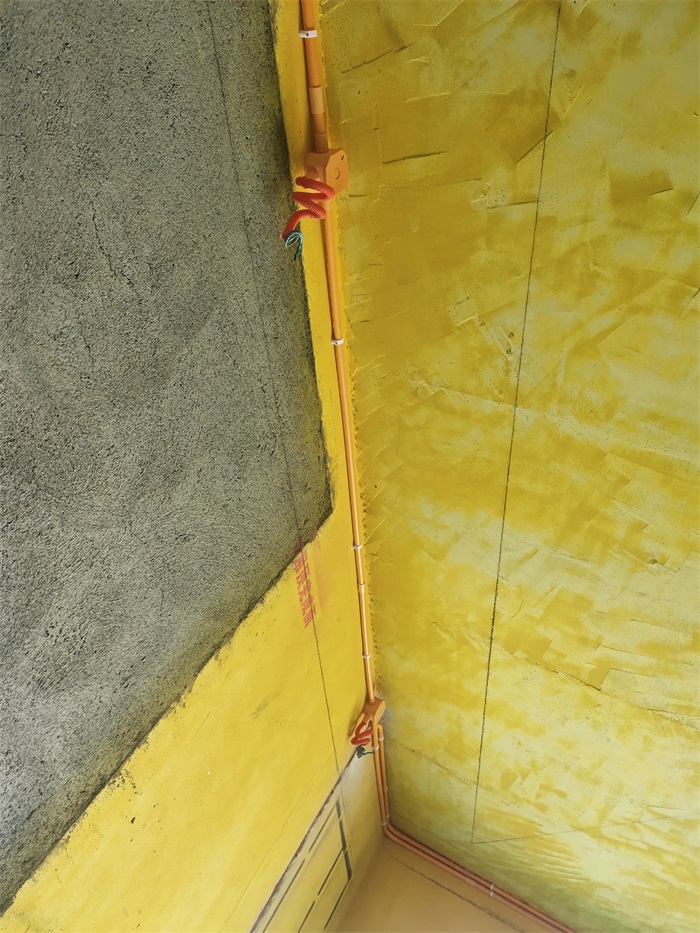

所有电线必须穿管，混泥土处不能开槽的套黄腊管保护。

发表于 2021-7-16 14:52:29

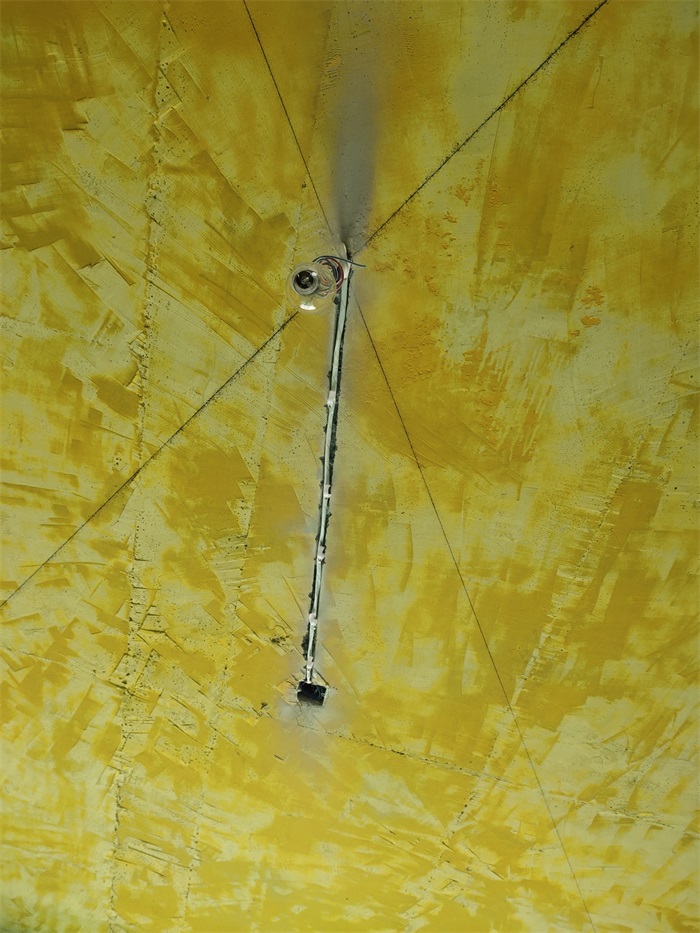

筒灯电线用波纹管保护
