花港家园11-2-4#80㎡北欧——所向

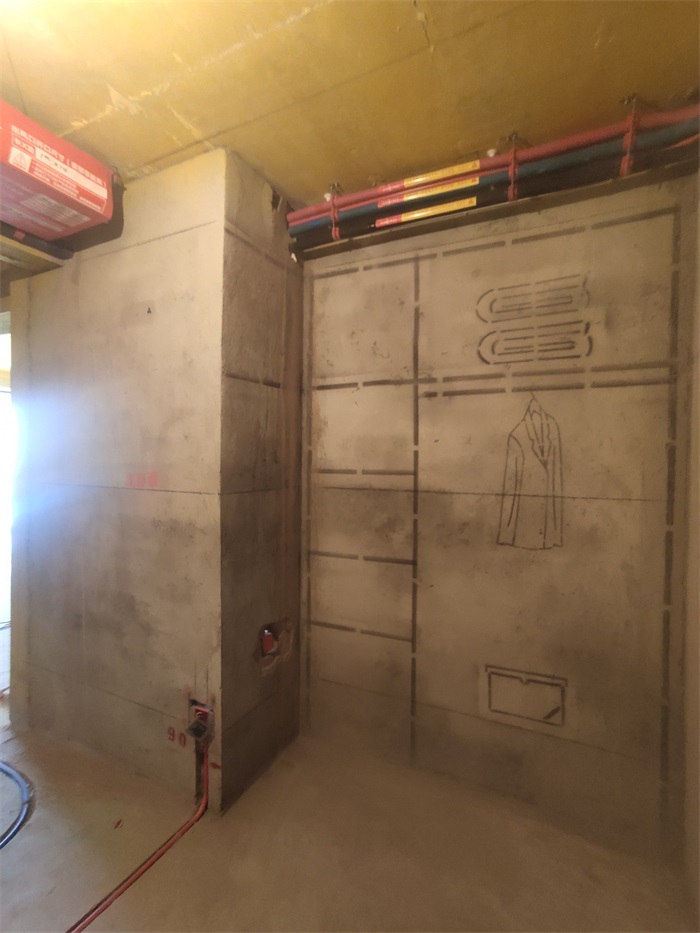

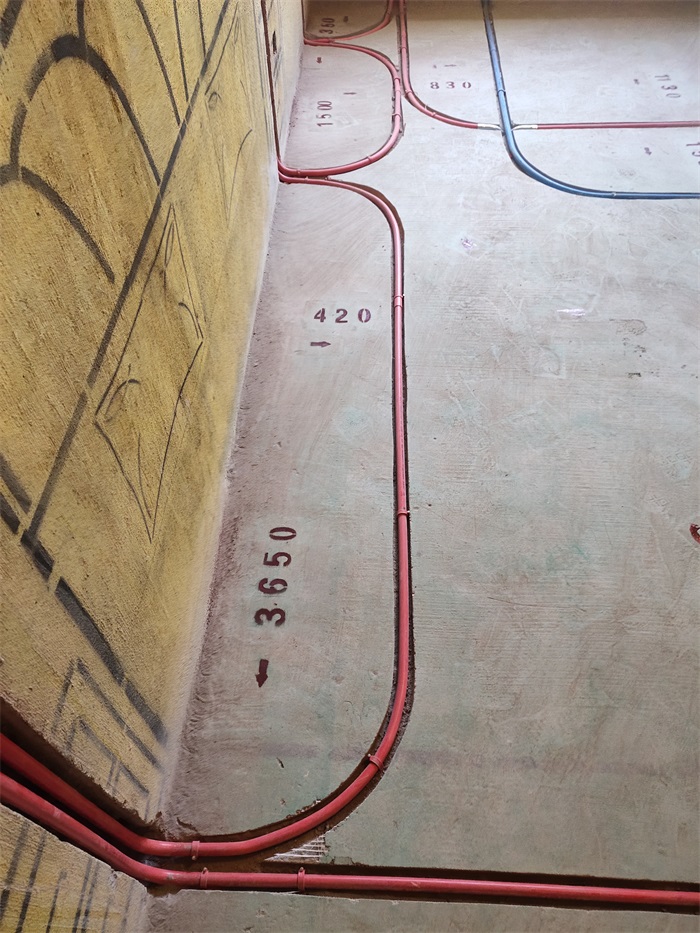

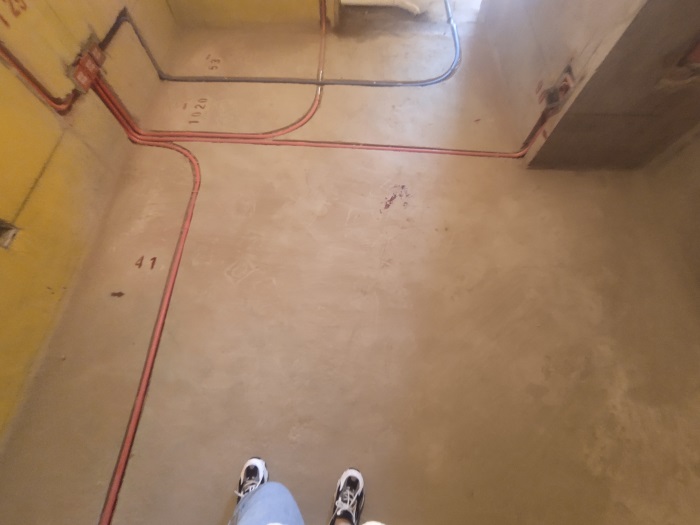

次卧水电布线图

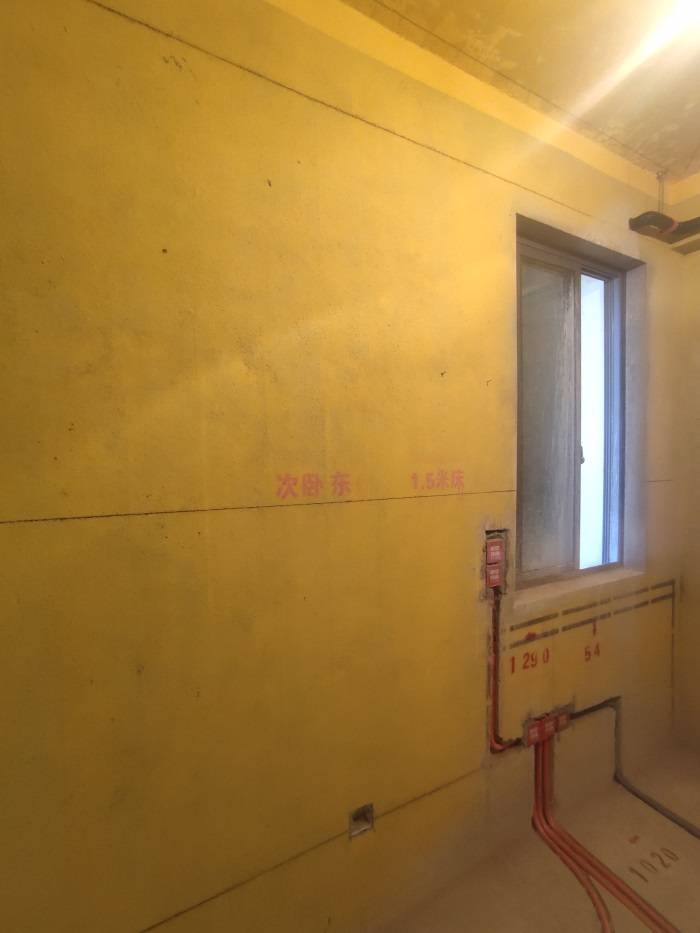

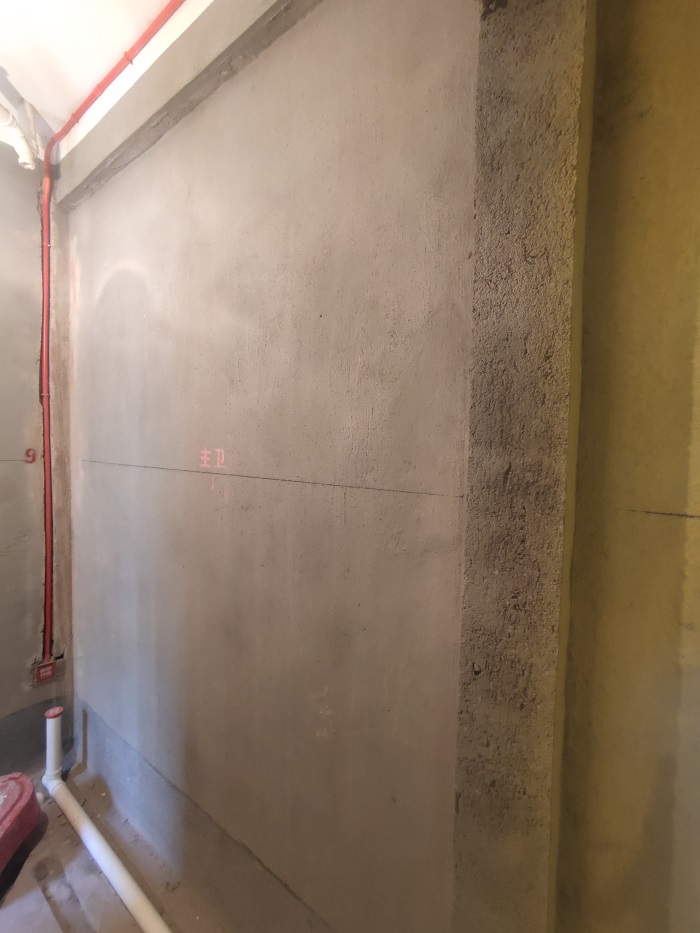

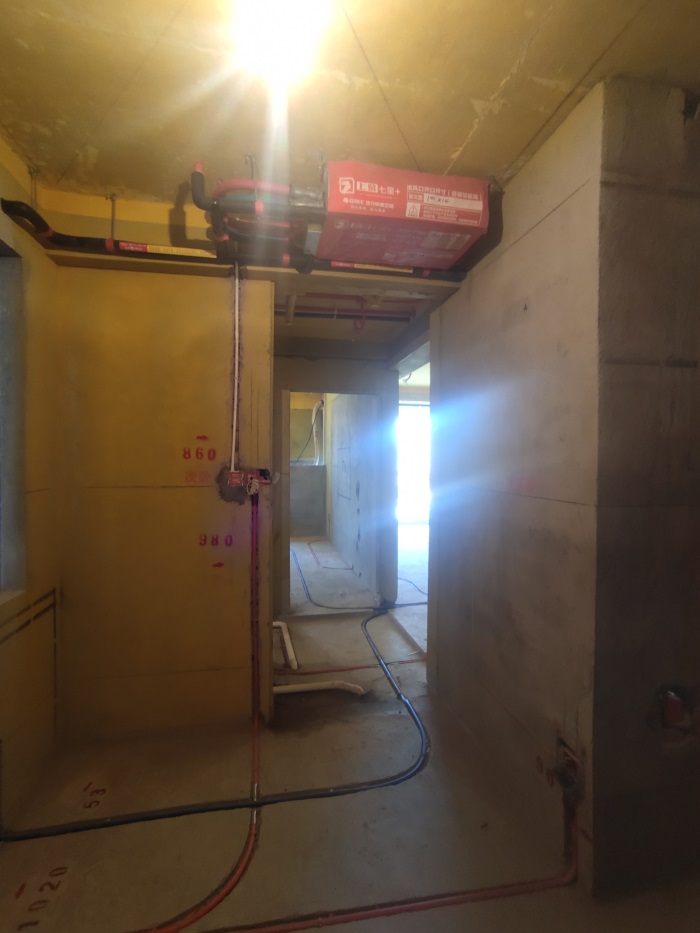

次卧对角

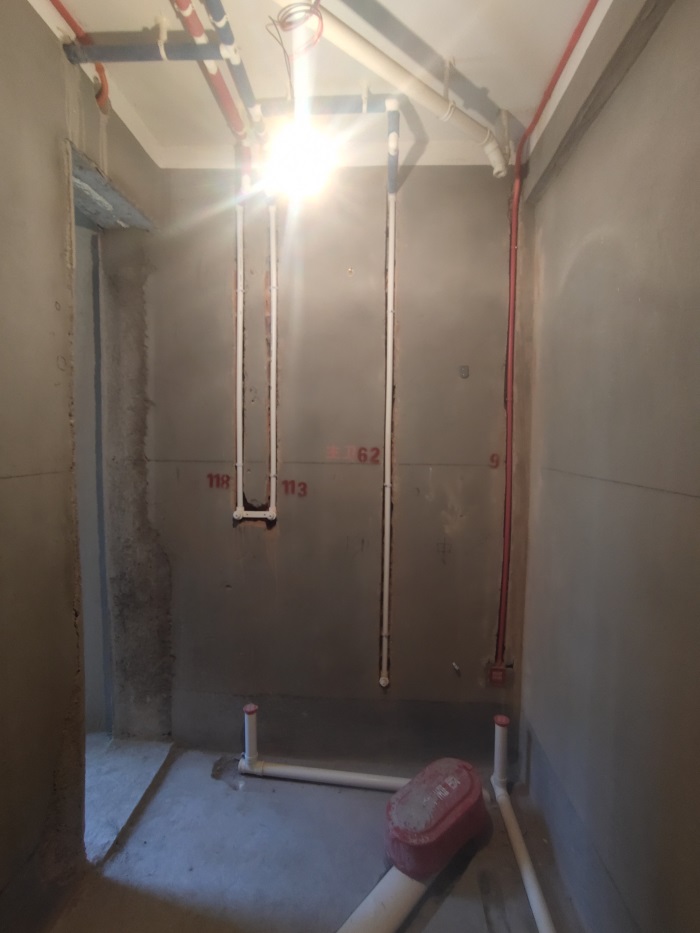

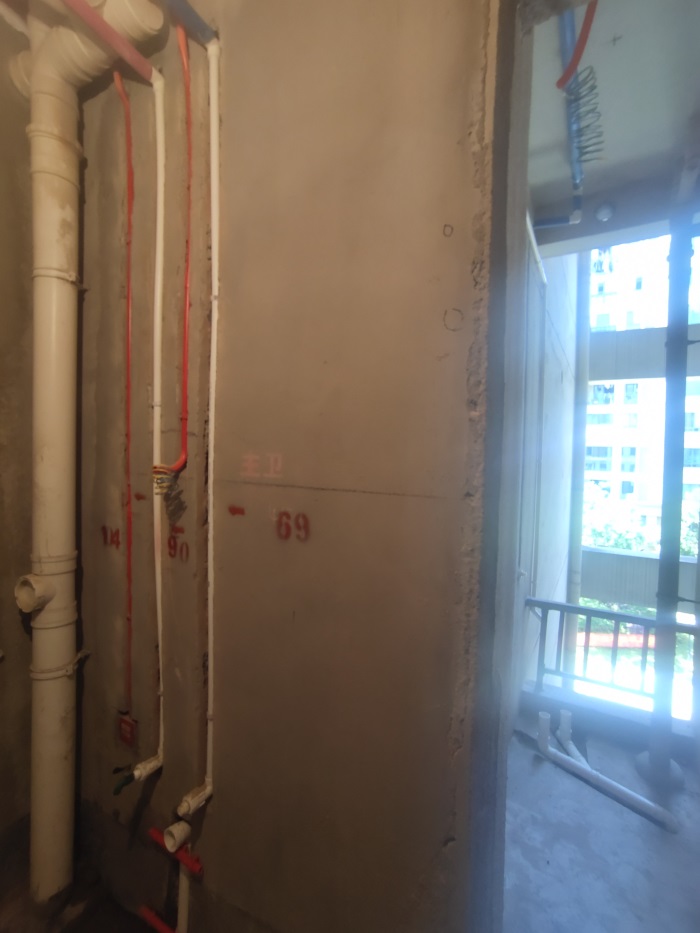

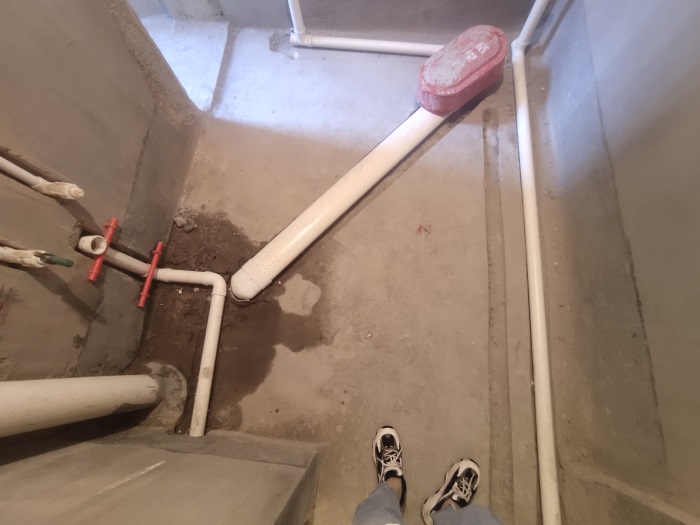

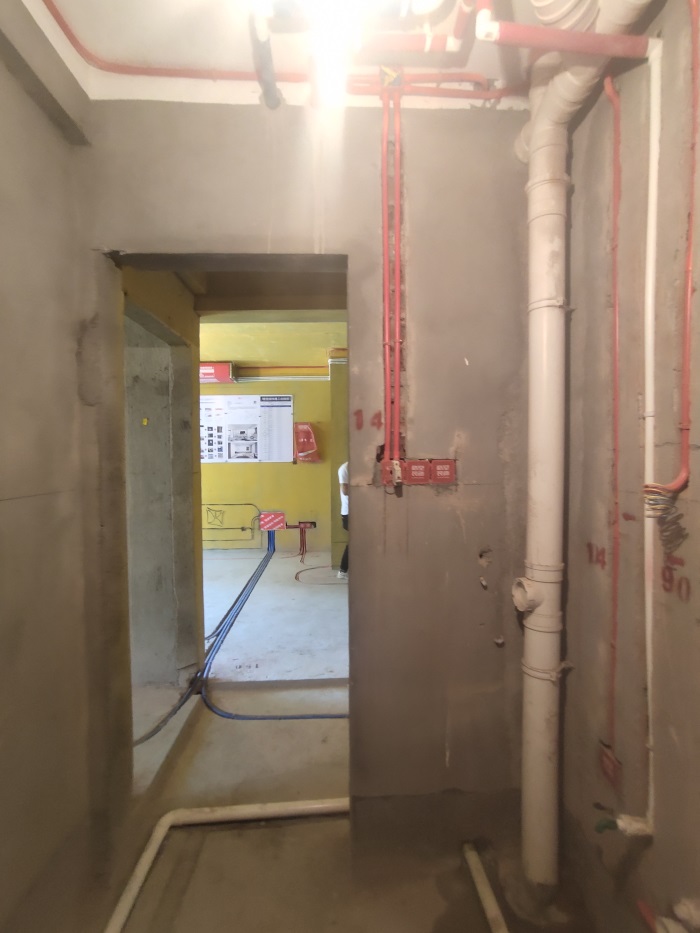

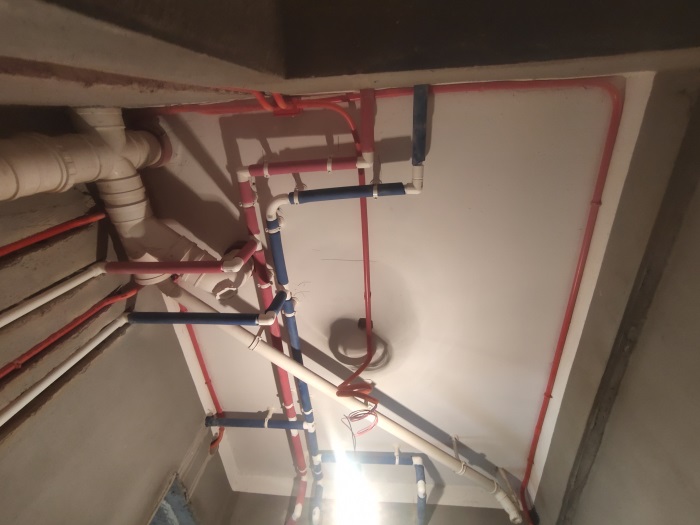

卫生间水电布线图

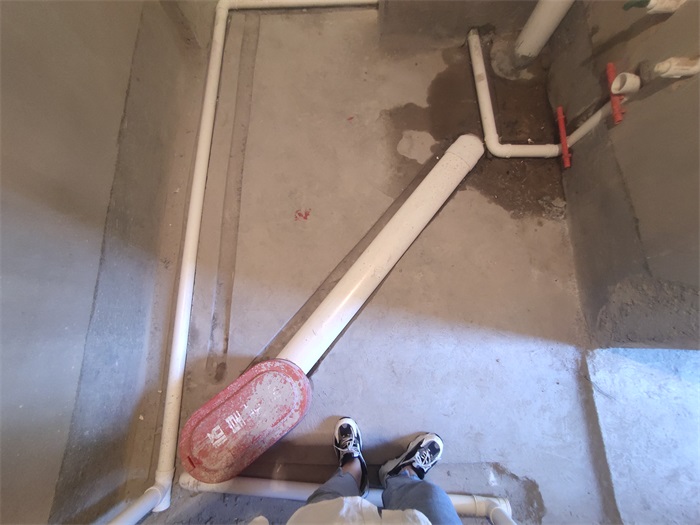

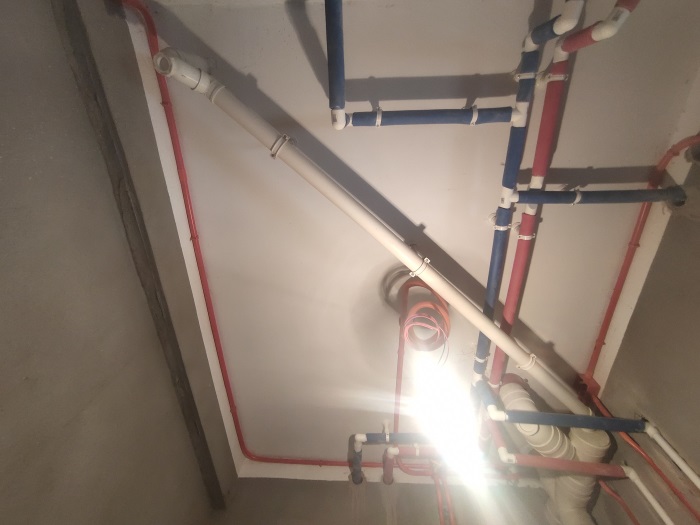

卫生间对角

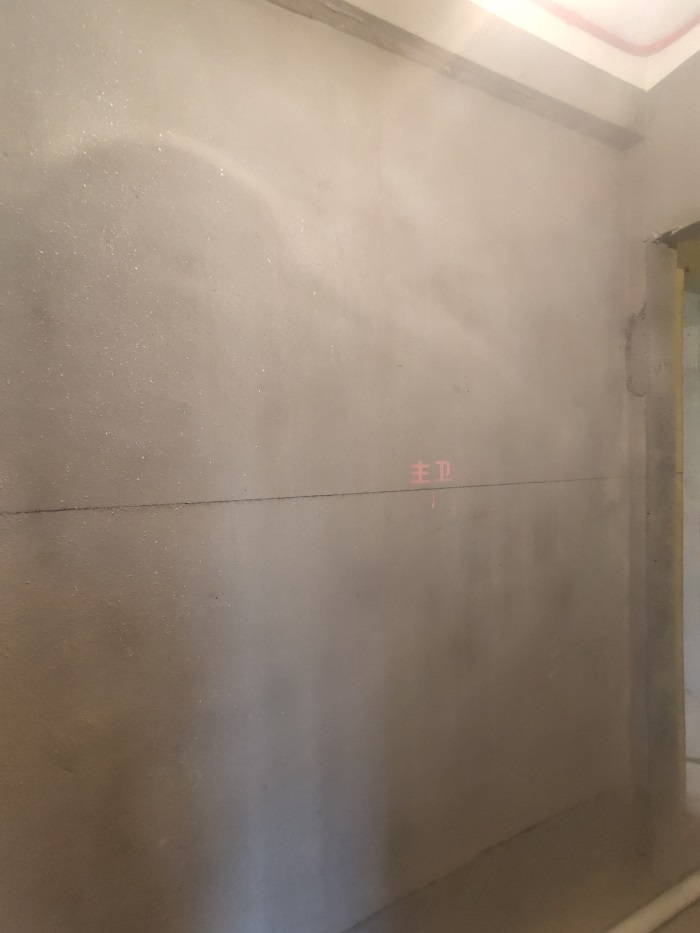

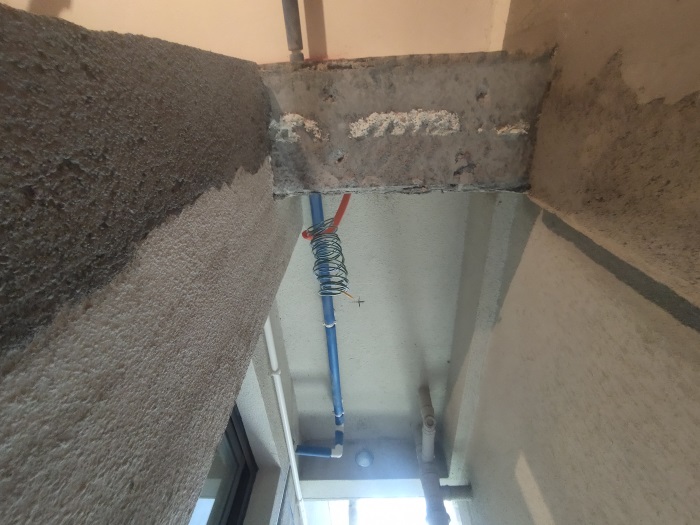

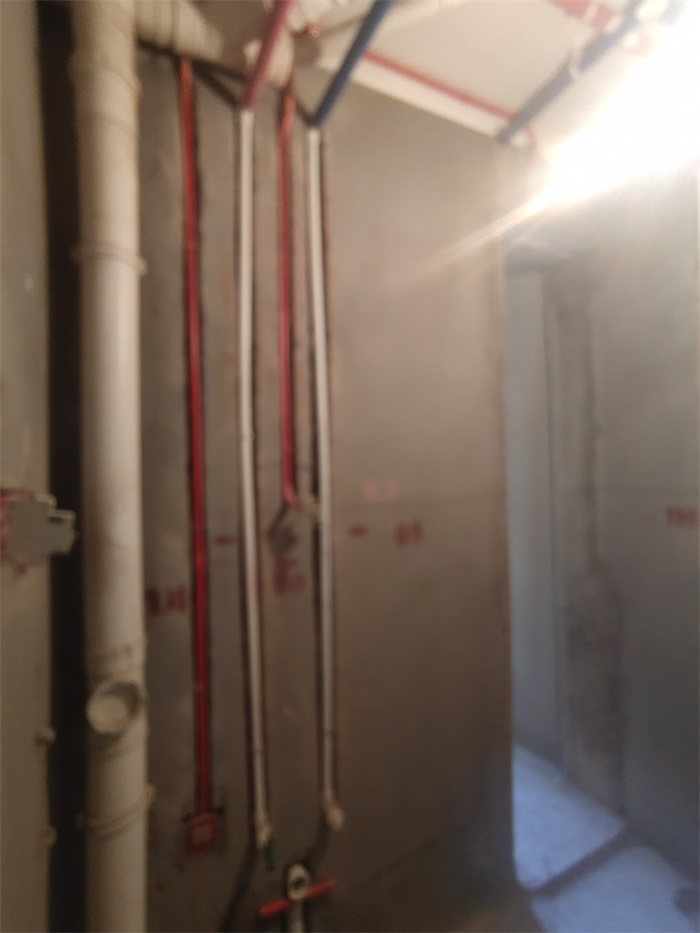

卫生间侧面

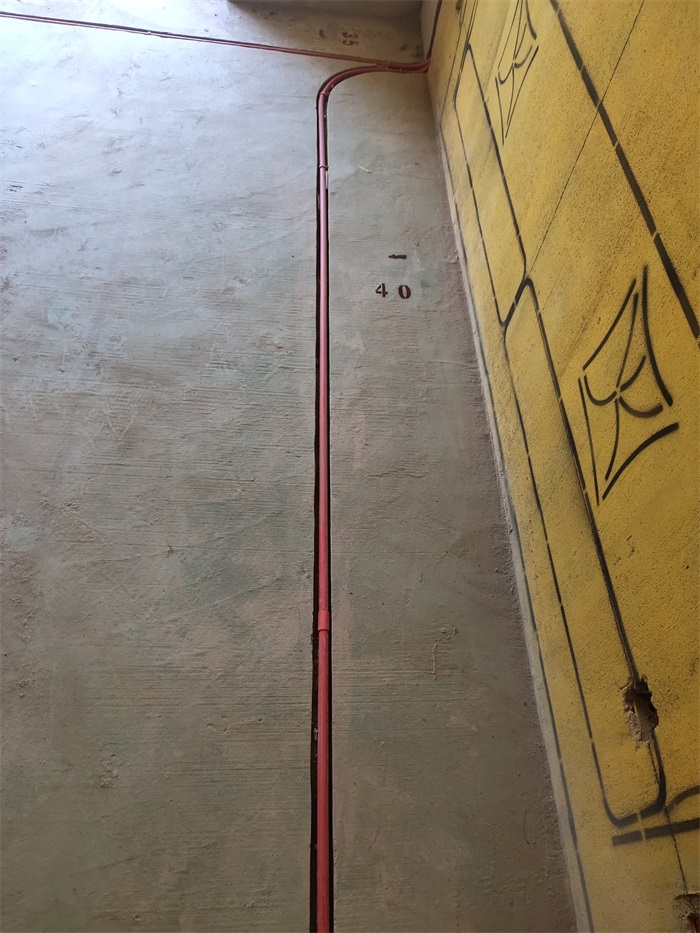

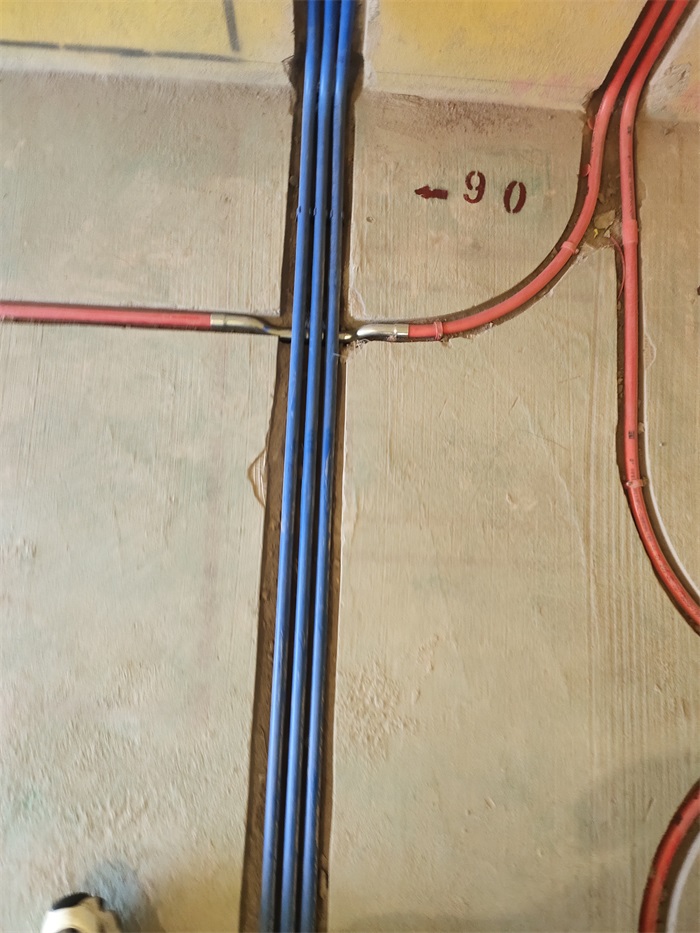

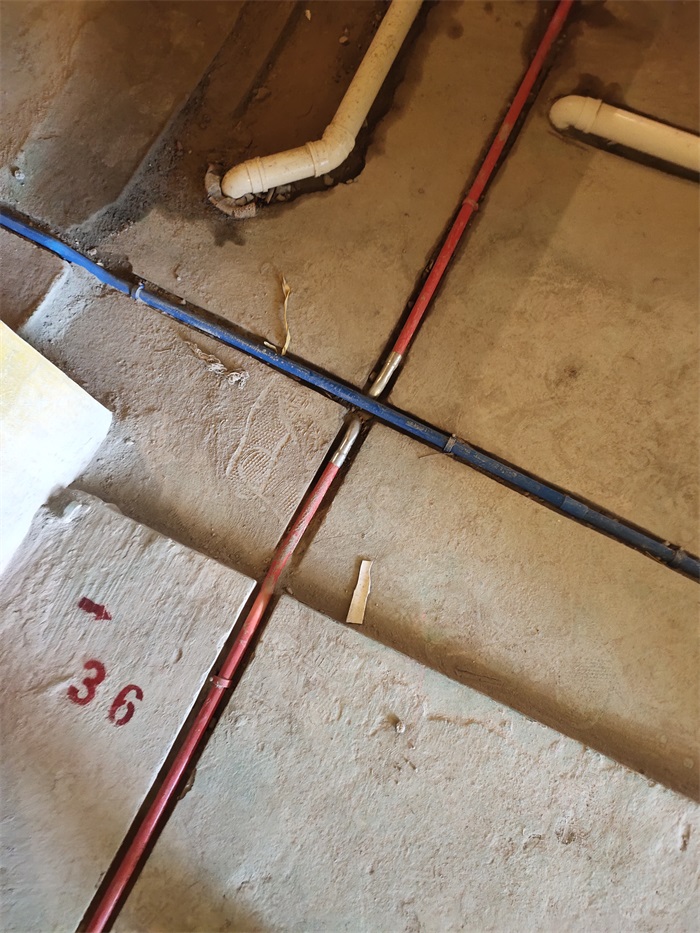

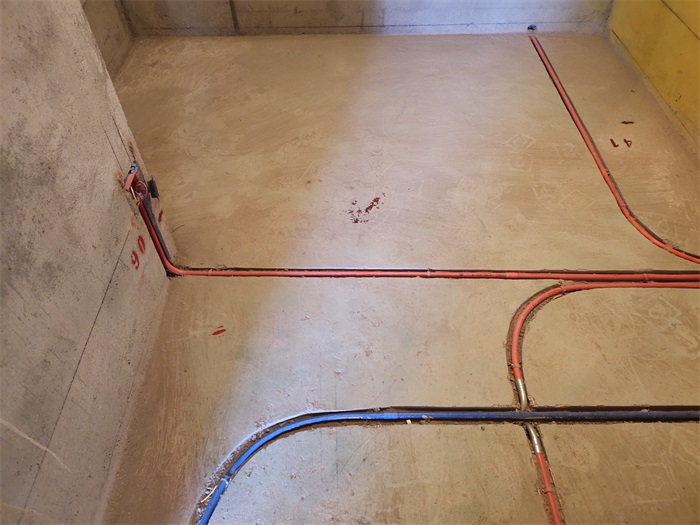

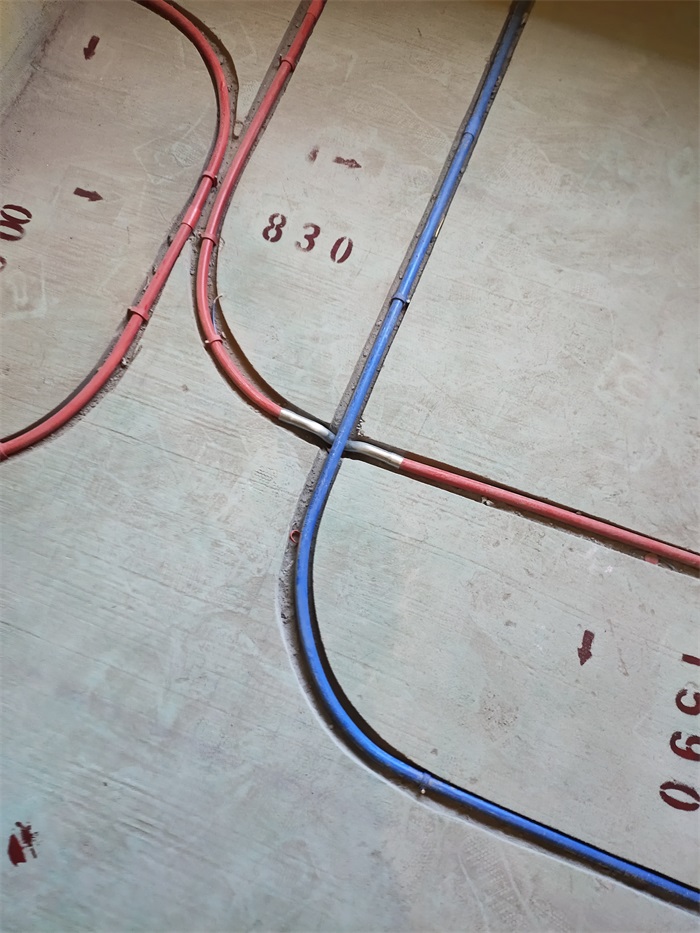

红色为强电，蓝色为弱电，强弱电交接处用金属屏蔽管，防止干扰

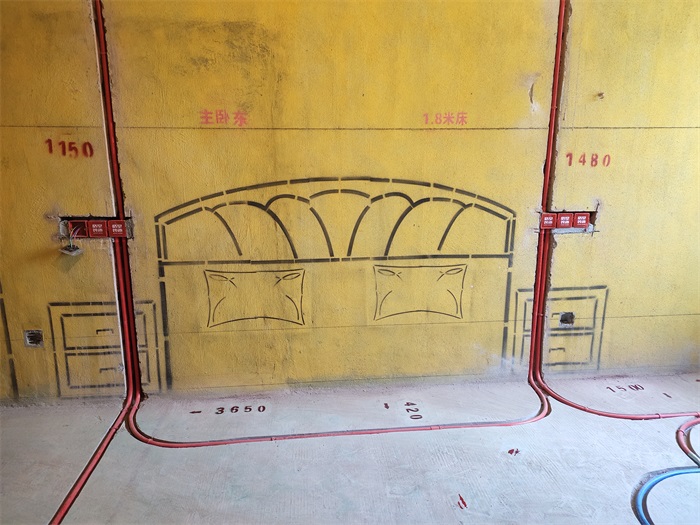

同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地

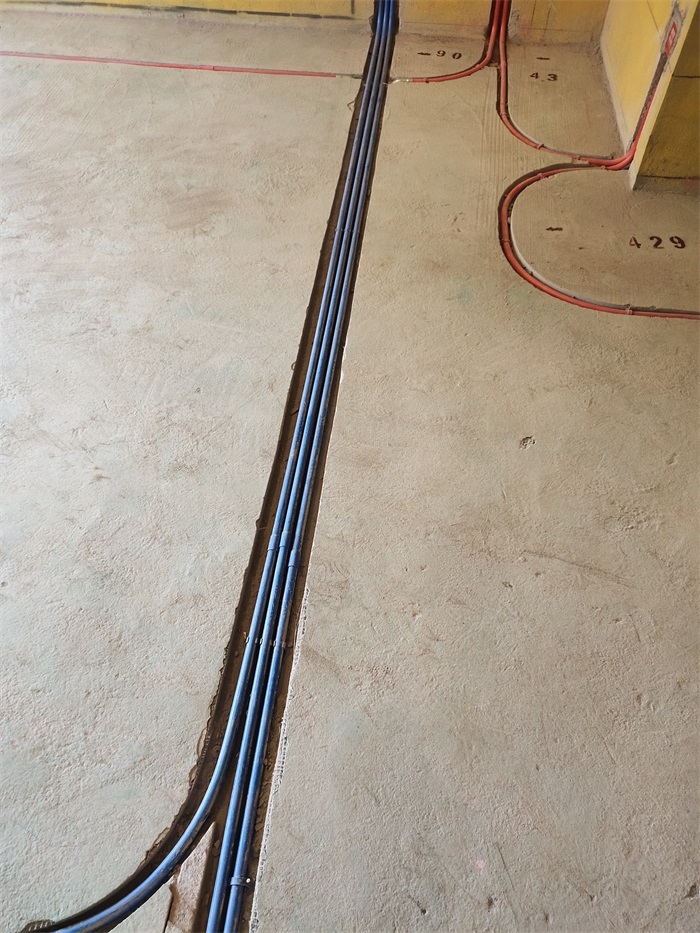

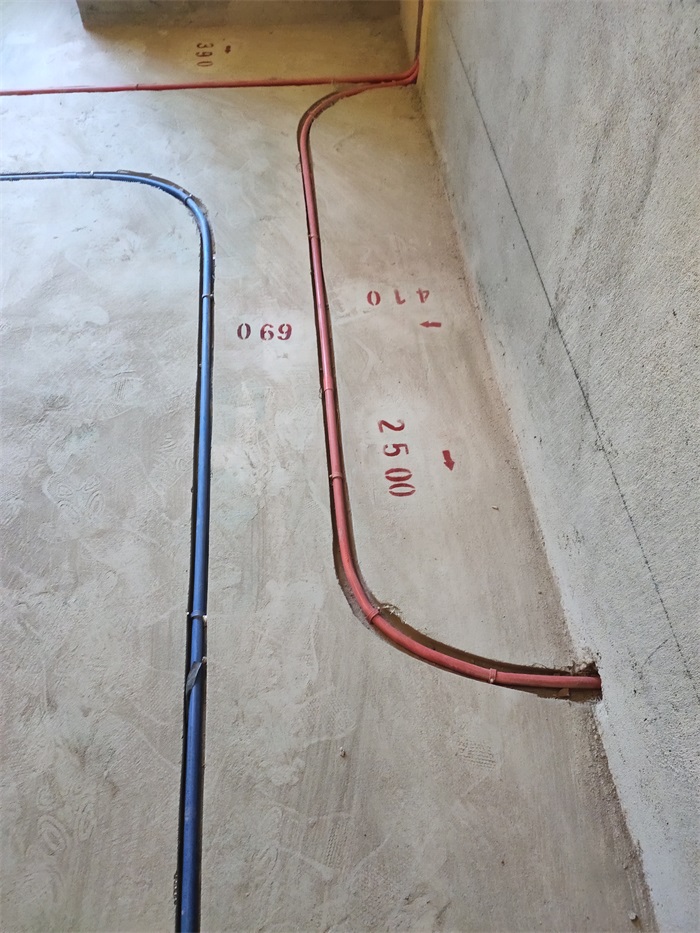

弱电走地：格堂装饰的弱电走地是德系工艺重要环节，最大化减少室内信号干扰，弱电走低从地面开槽，弱电分支到每一个房间，井然有序。

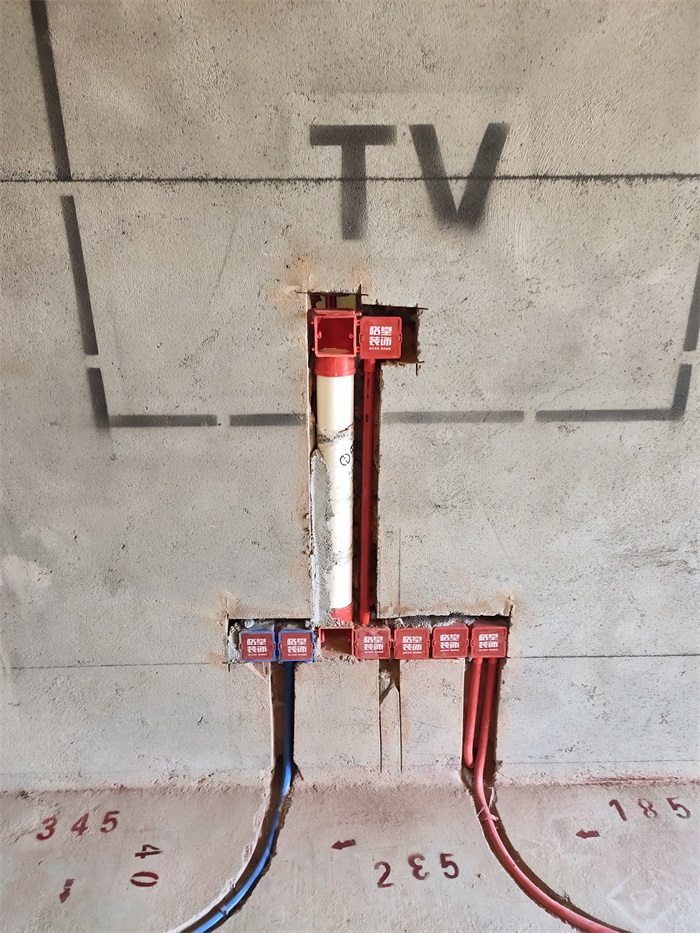

暗管预留：格堂装饰在水电工艺施工阶段，对液晶电视、机顶盒等设备线管进行提前预埋处理，确保设计美观度。

强弱电相距30公分以上，距墙30公分以上。
