云栖新语10-1-7#130㎡现代——悠闲的生活

发表于 2021-5-27 16:59:19

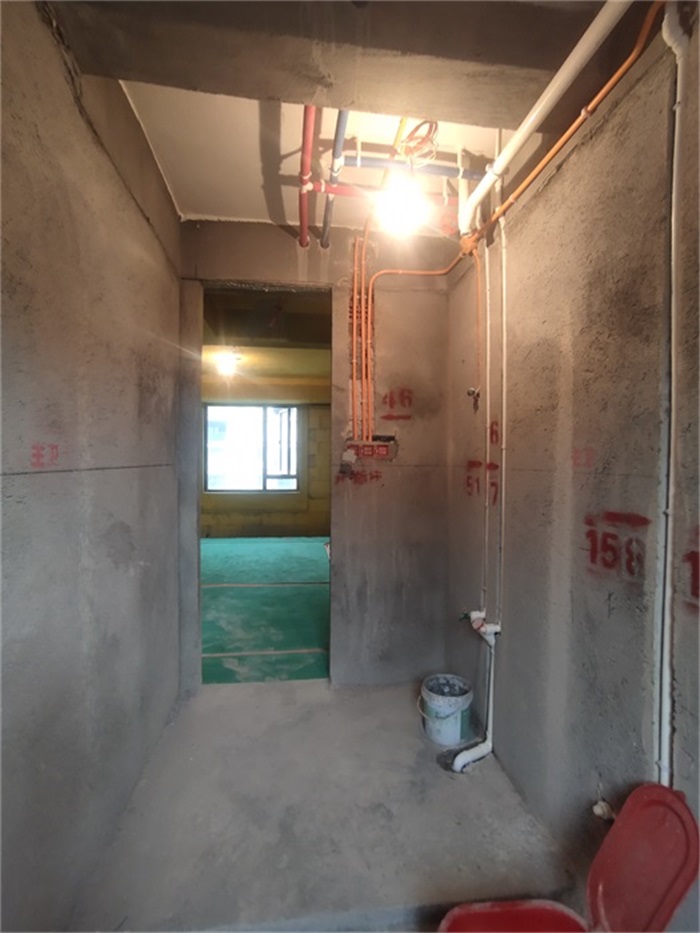

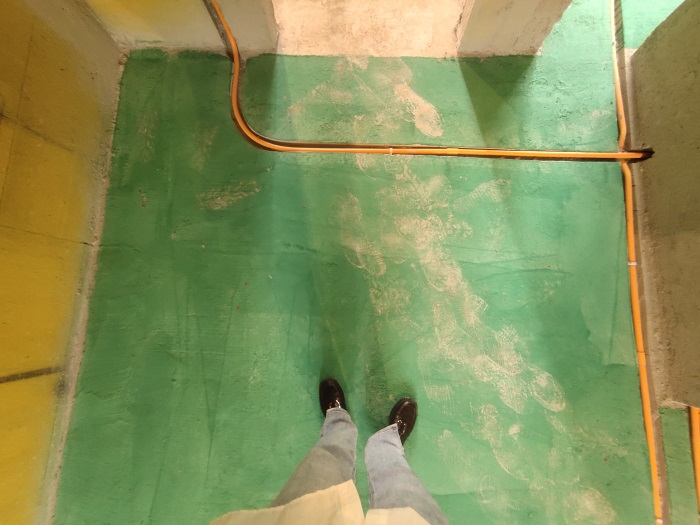

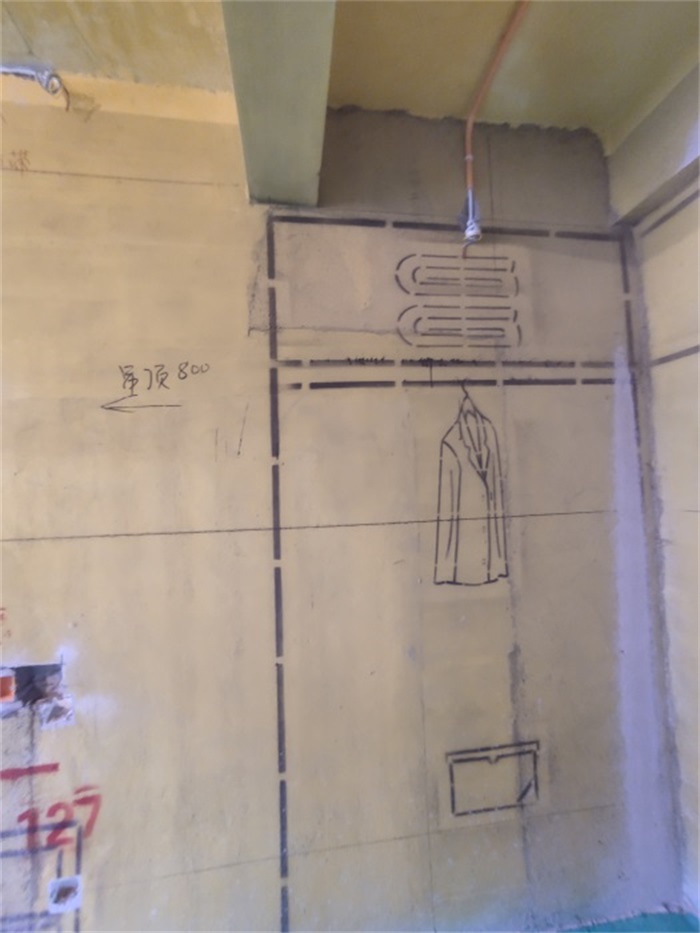

衣帽间水电布线图

发表于 2021-5-27 16:59:51

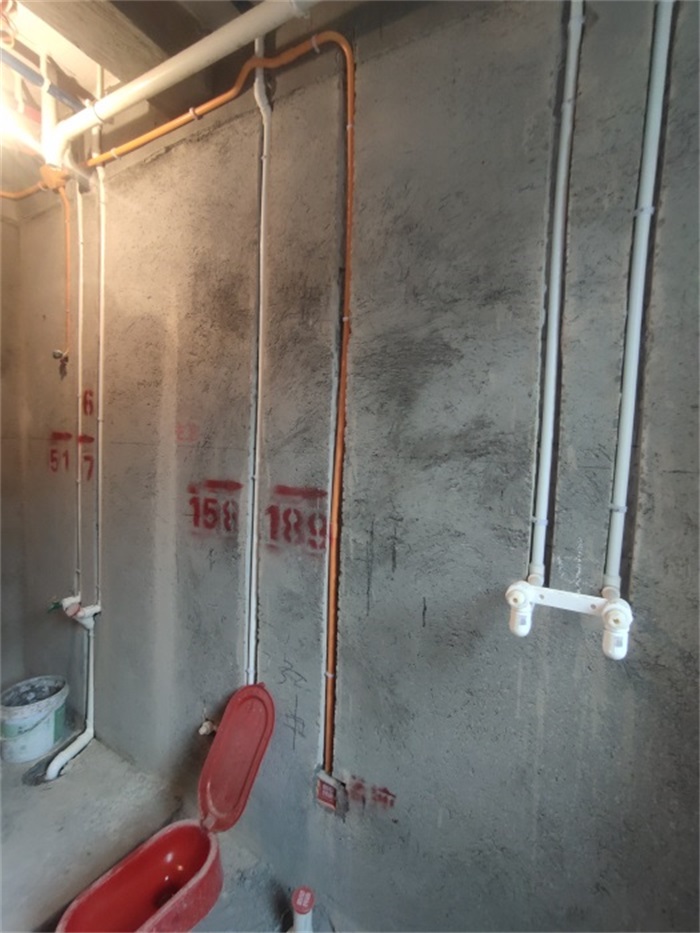

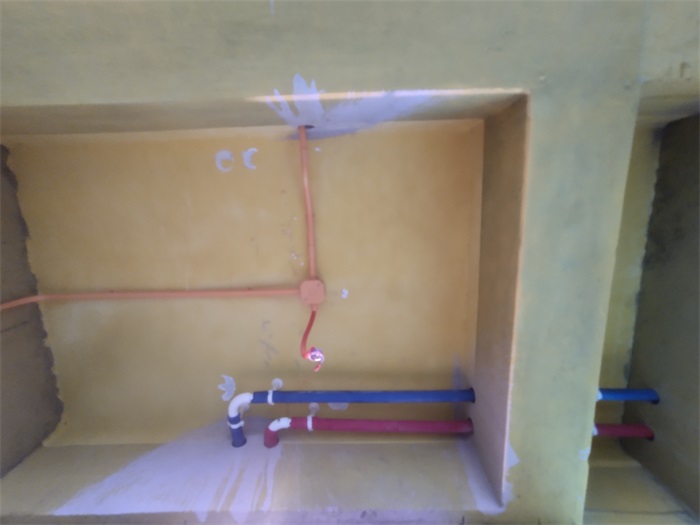

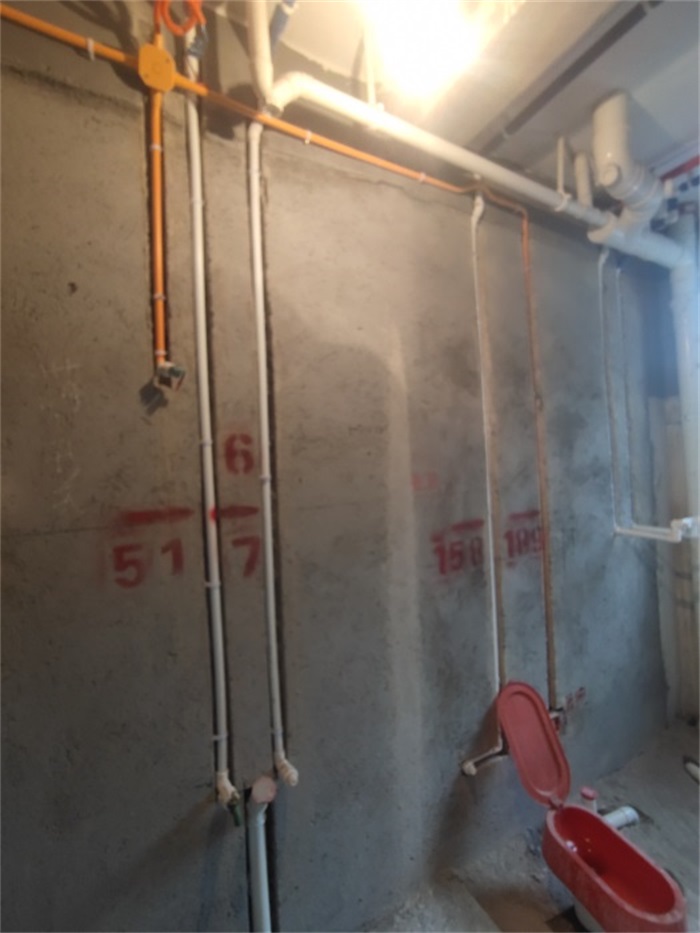

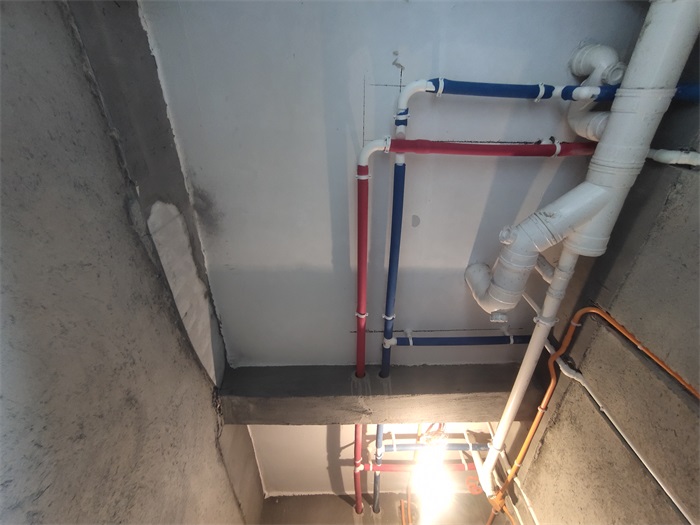

主卫水电布线图

发表于 2021-5-27 17:00:14

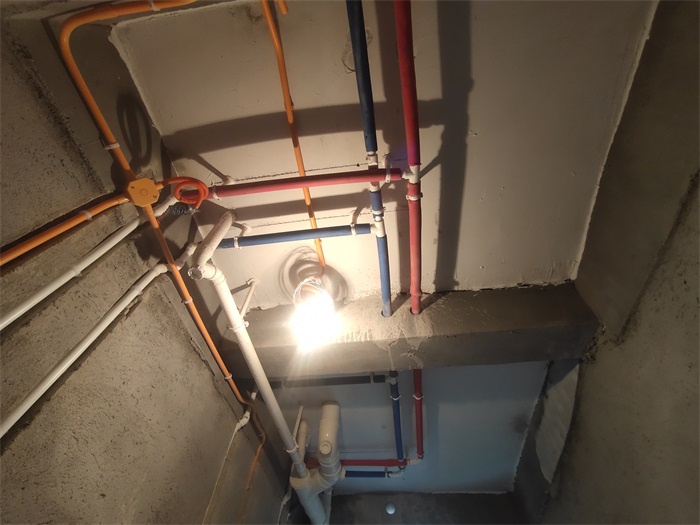

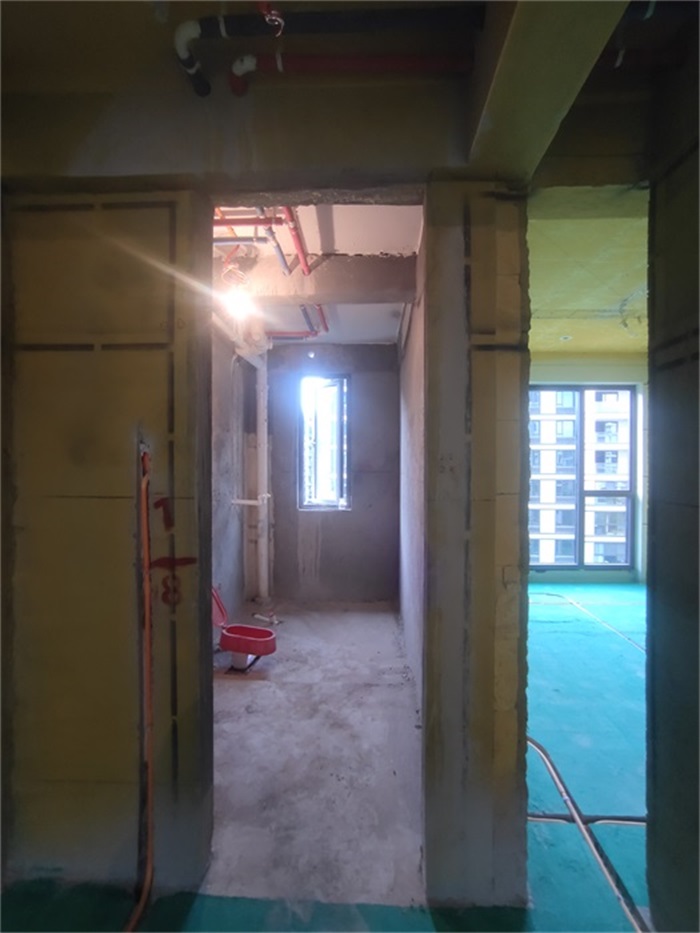

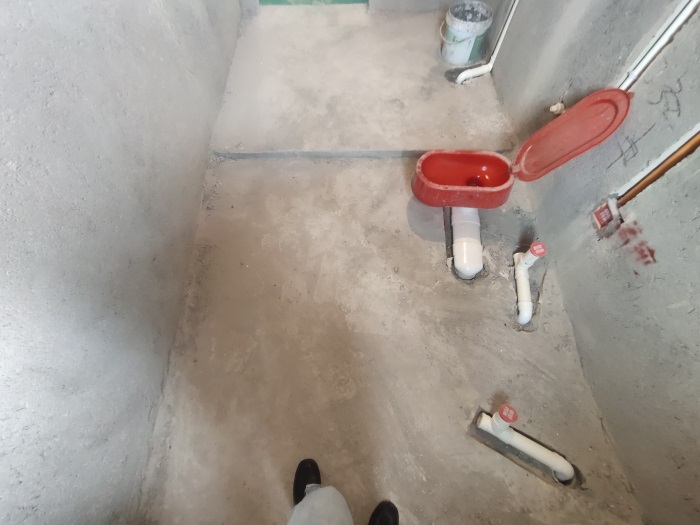

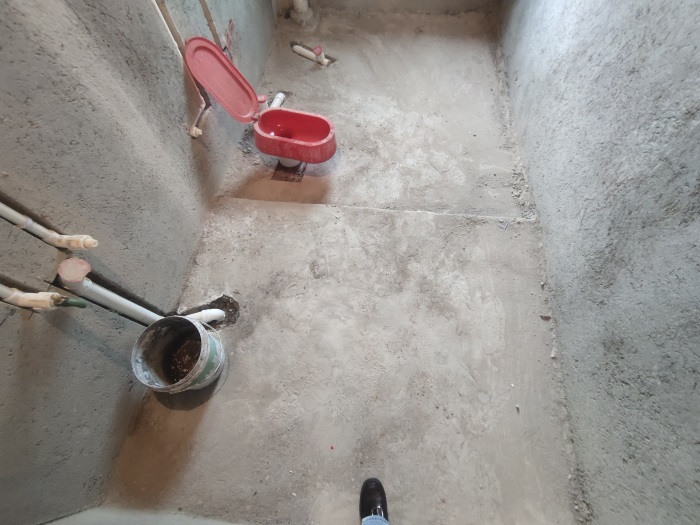

主卫对角

发表于 2021-5-27 17:01:23

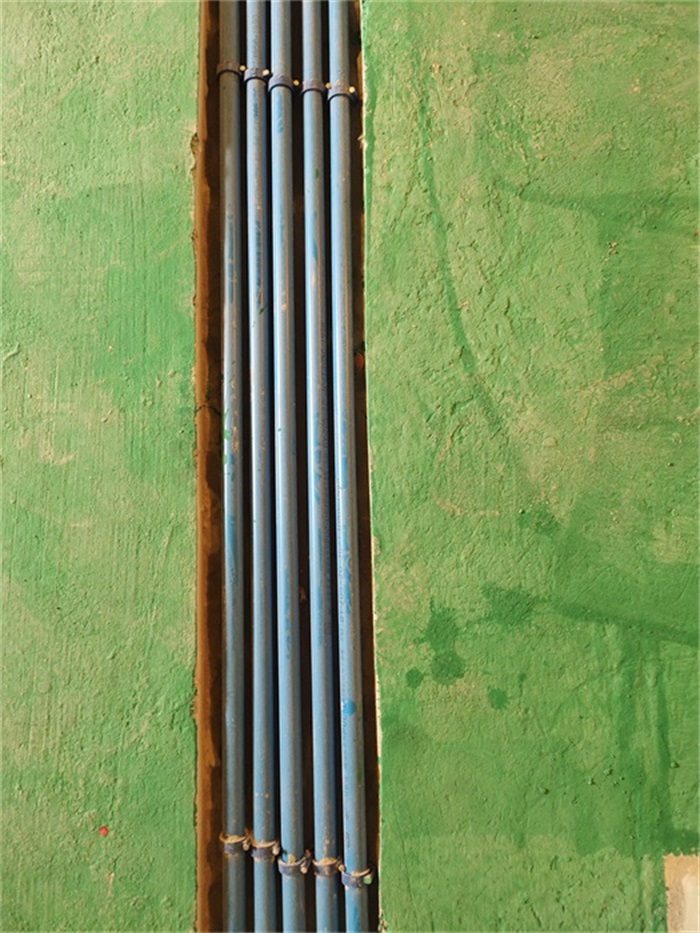

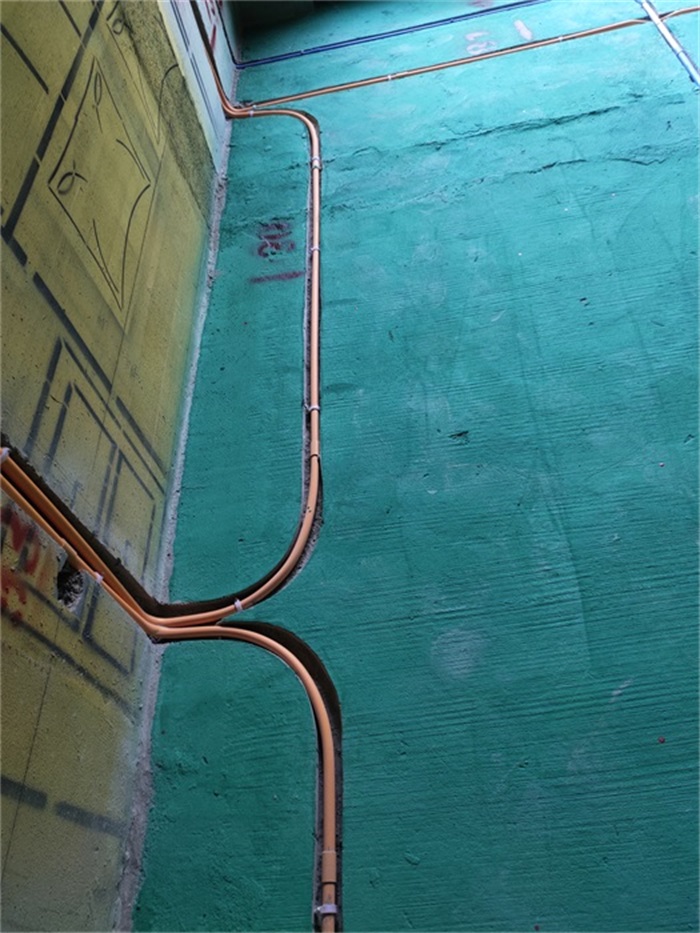

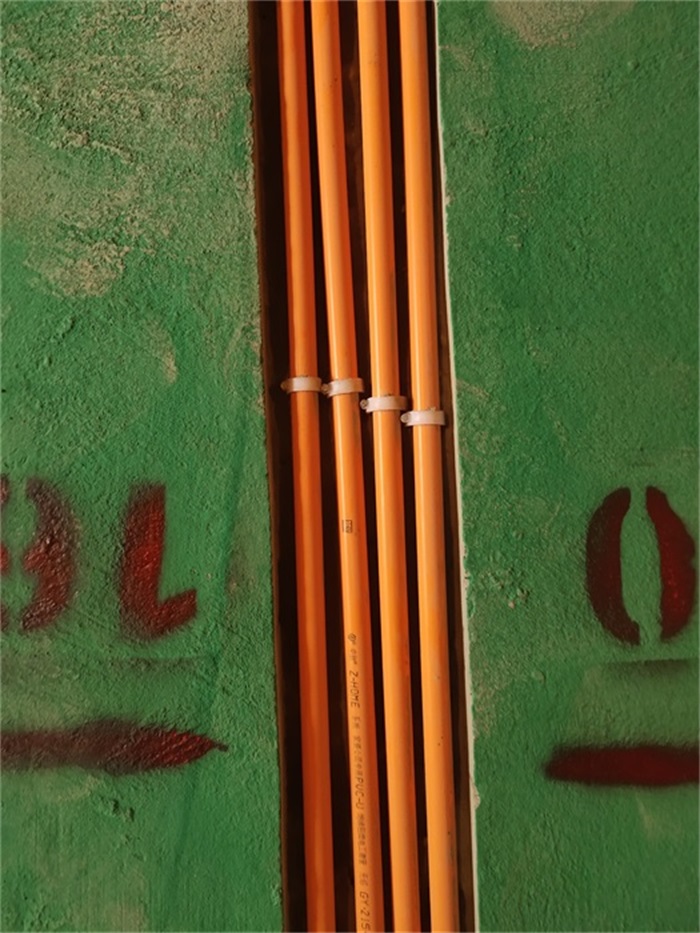

并排两根以上线管固定采用管卡错位顺钉，间隙均匀。

发表于 2021-5-27 17:02:05

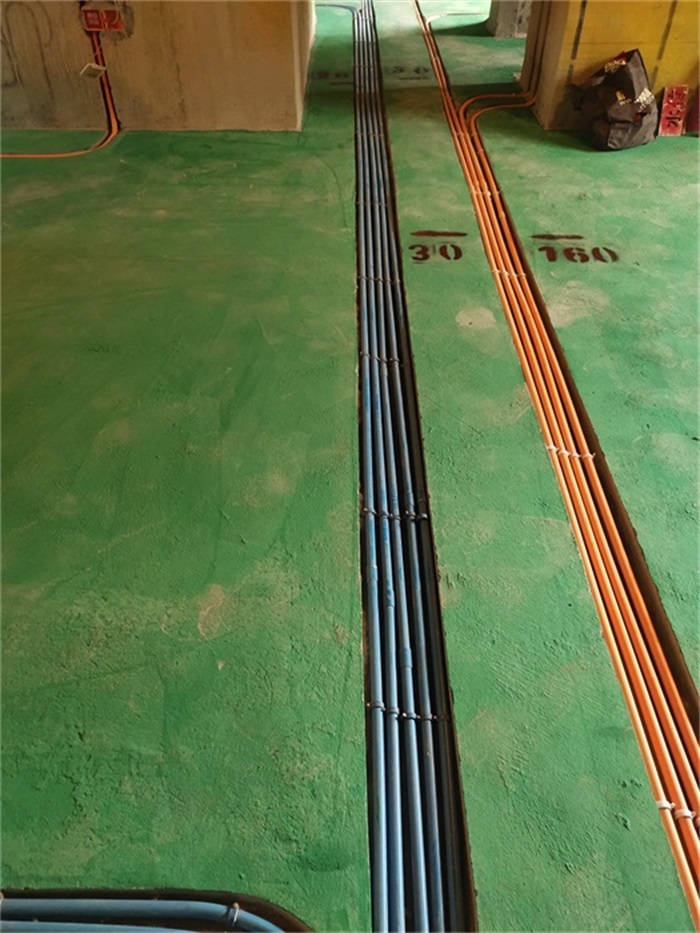

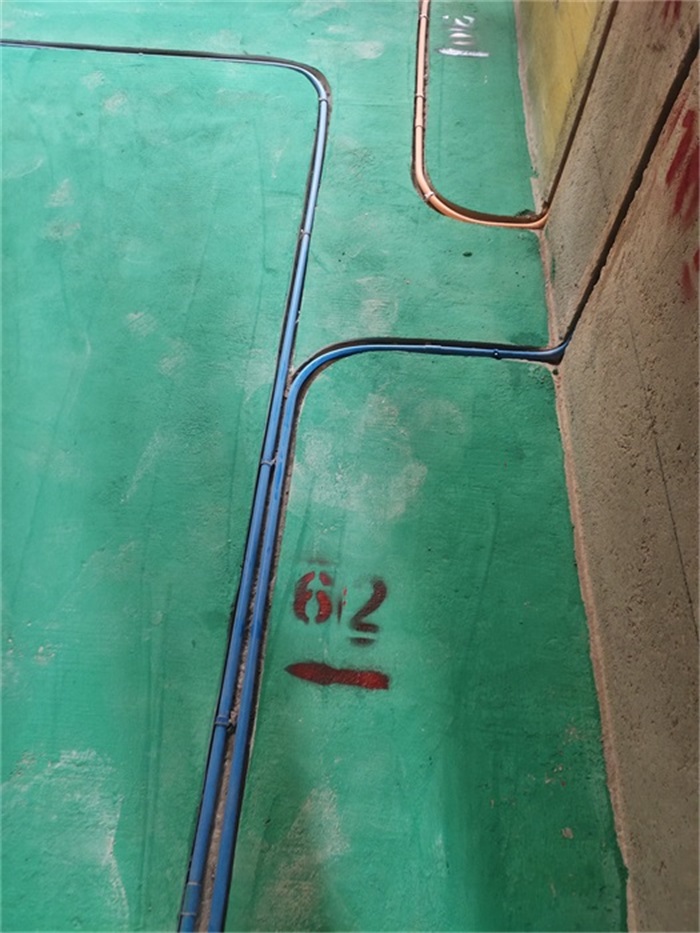

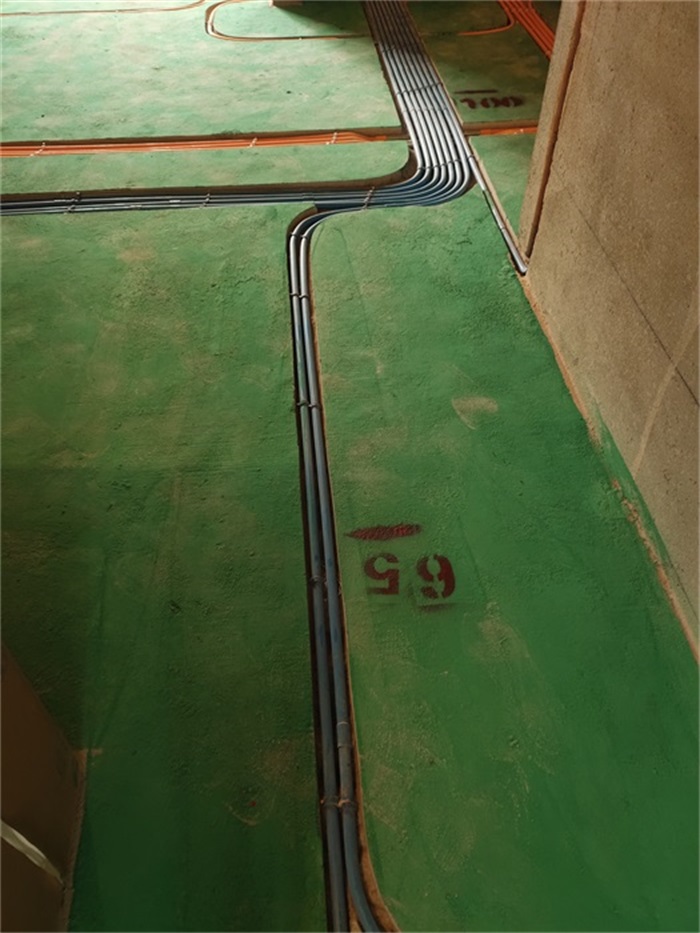

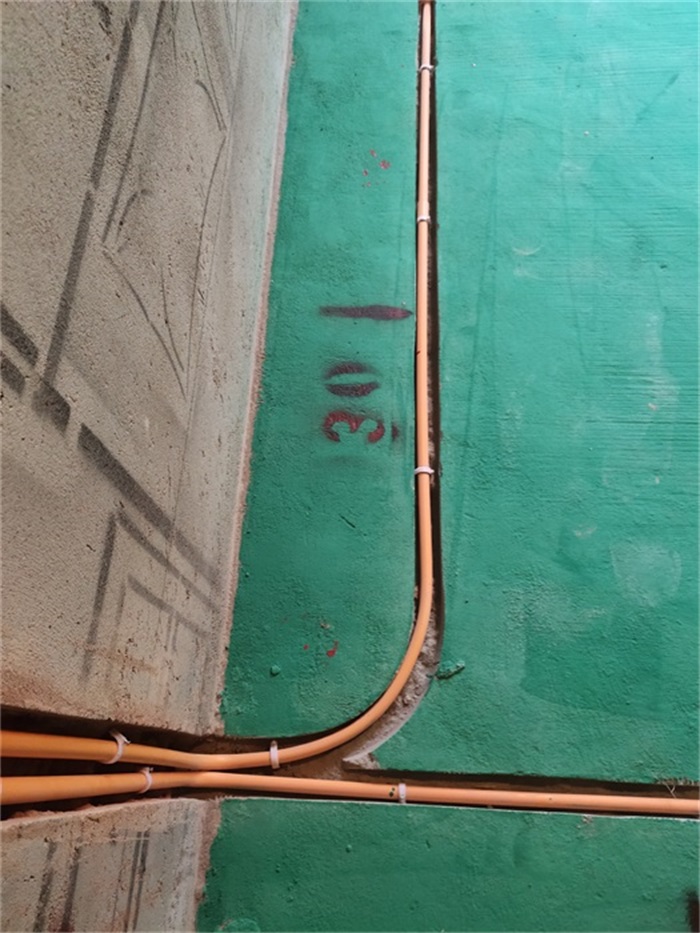

弱电走地：格堂装饰的弱电走地是德系工艺重要环节，最大化减少室内信号干扰，弱电走低从地面开槽，弱电分支到每一个房间，井然有序。

发表于 2021-5-27 17:02:43

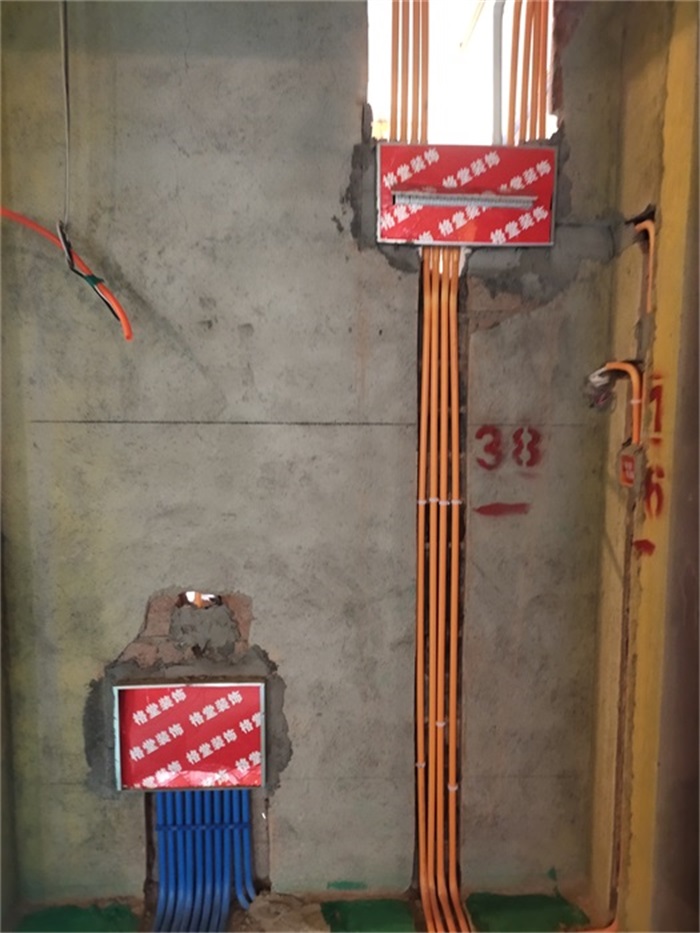

电路工程完工前应检查配电箱内电负荷是否合理布置，标明各空气开关所属功能，配电箱都用格堂专用KT板保护到位，防止砂石掉落，非常注意用电安全。

发表于 2021-5-27 17:04:07

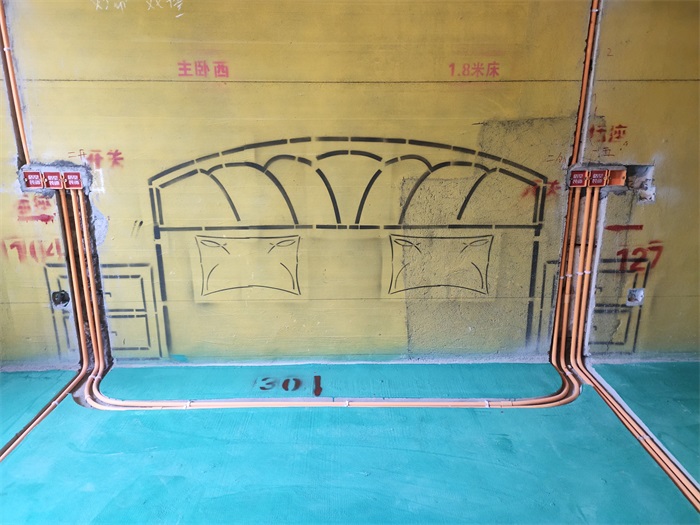

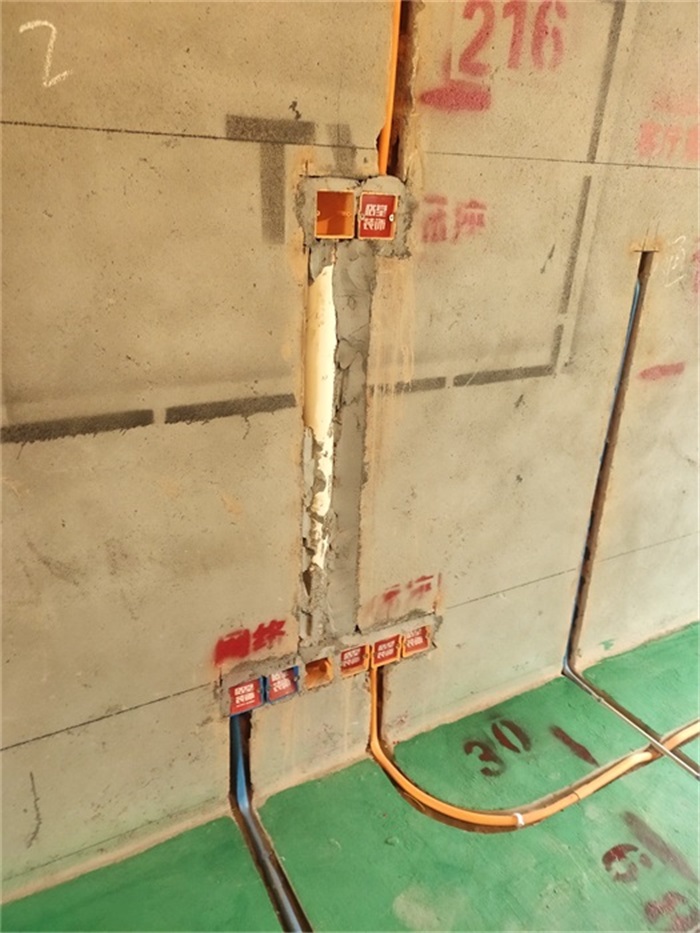

暗管预留：格堂装饰在水电工艺施工阶段，对液晶电视、机顶盒等设备线管进行提前预埋处理，确保设计美观度。

发表于 2021-5-27 17:04:58

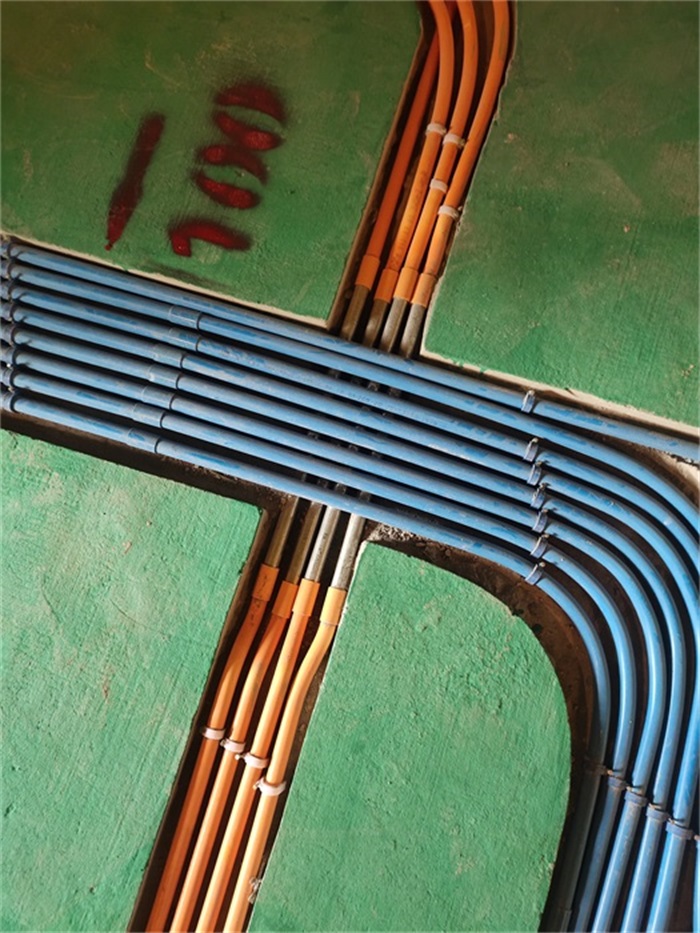

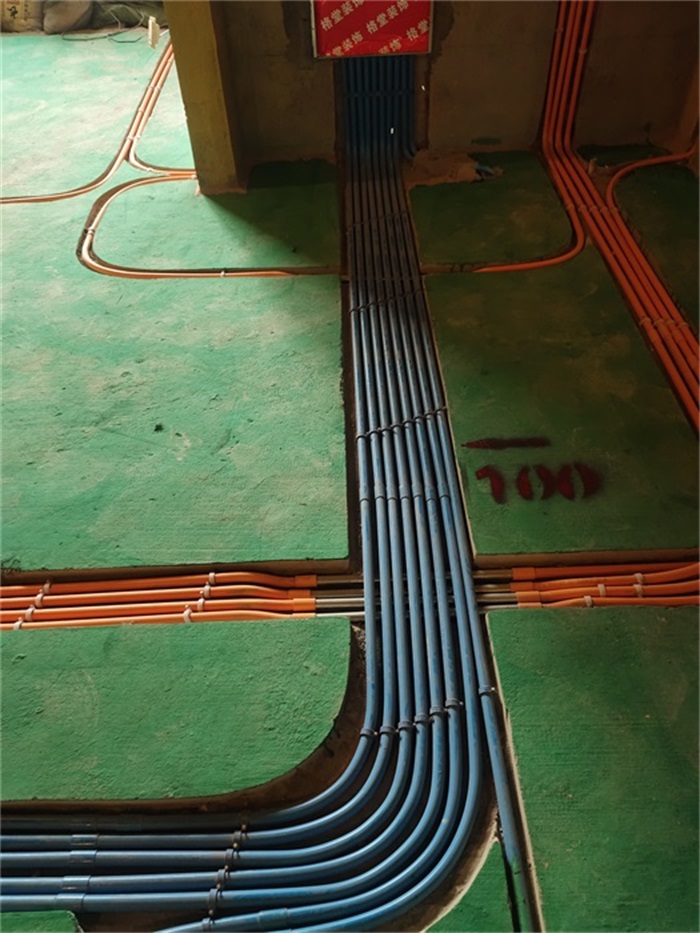

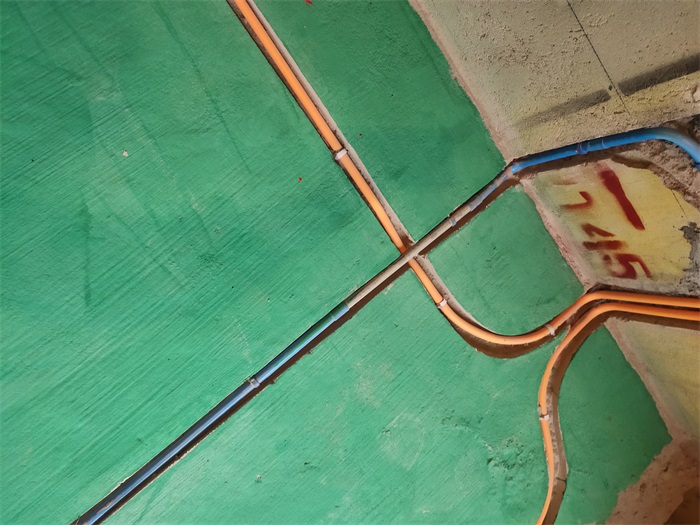

红色为强电，蓝色为弱电，强弱电交接处用金属屏蔽管，防止干扰。

发表于 2021-5-27 17:05:46

强弱电相距30公分以上，距墙30公分以上。

发表于 2021-5-27 17:06:35

同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地
