衢州公馆12-1-2#136㎡现代——现代

发表于 2021-5-9 11:05:32

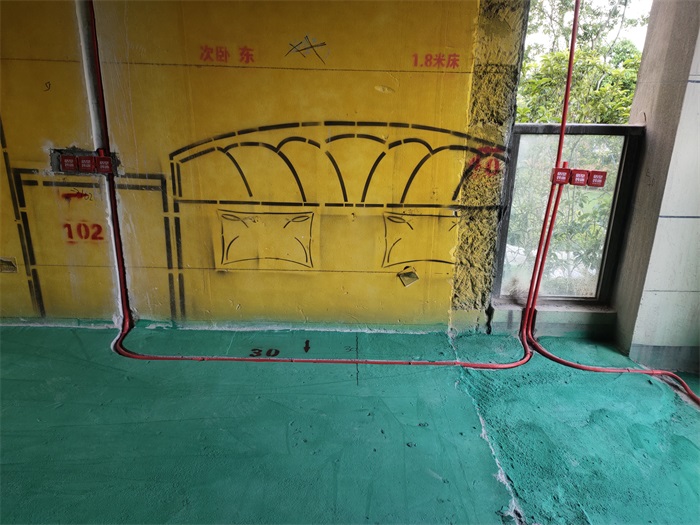

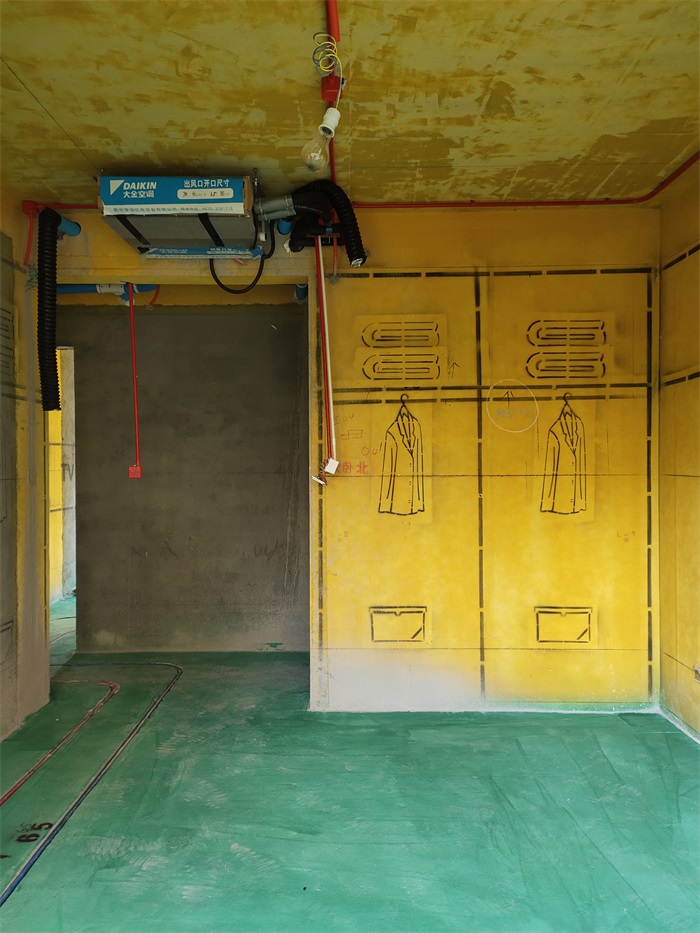

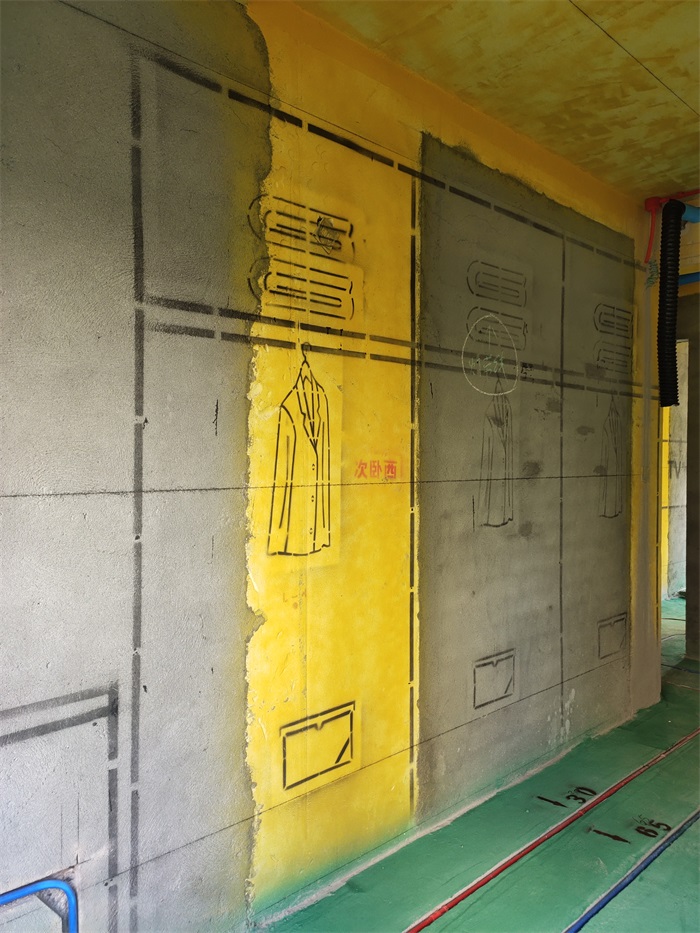

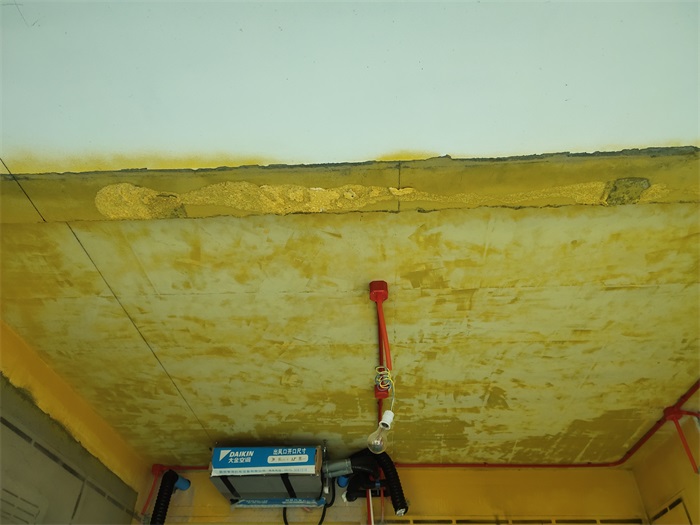

儿子房对角

发表于 2021-5-9 11:06:04

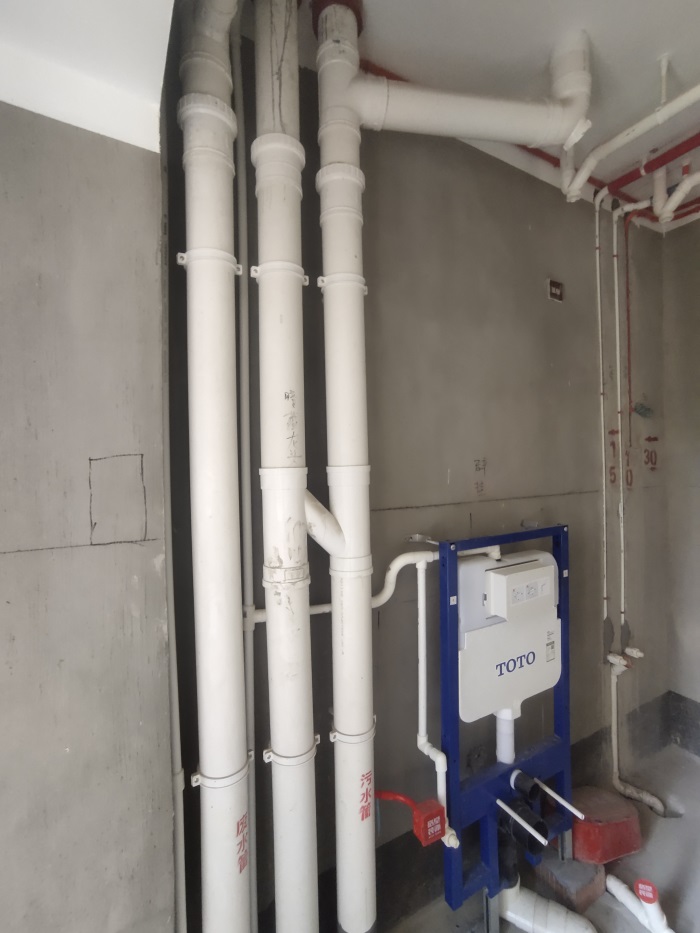

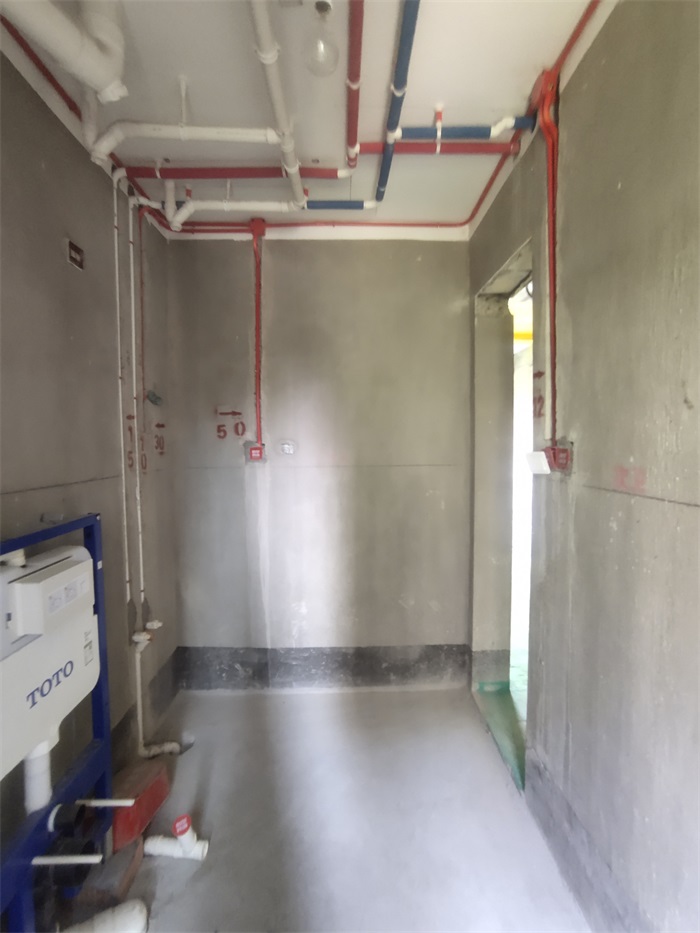

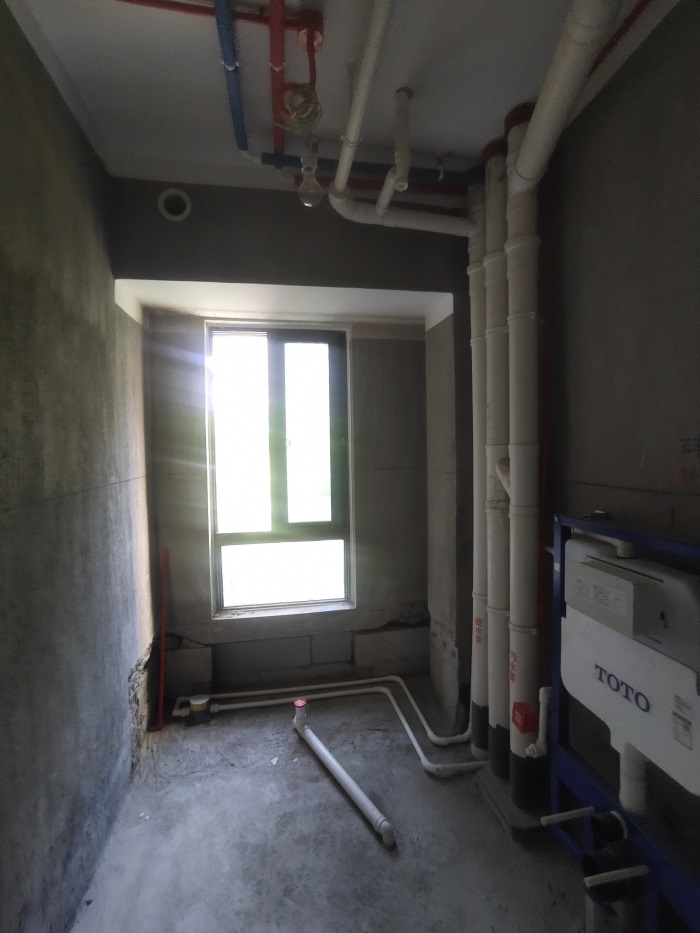

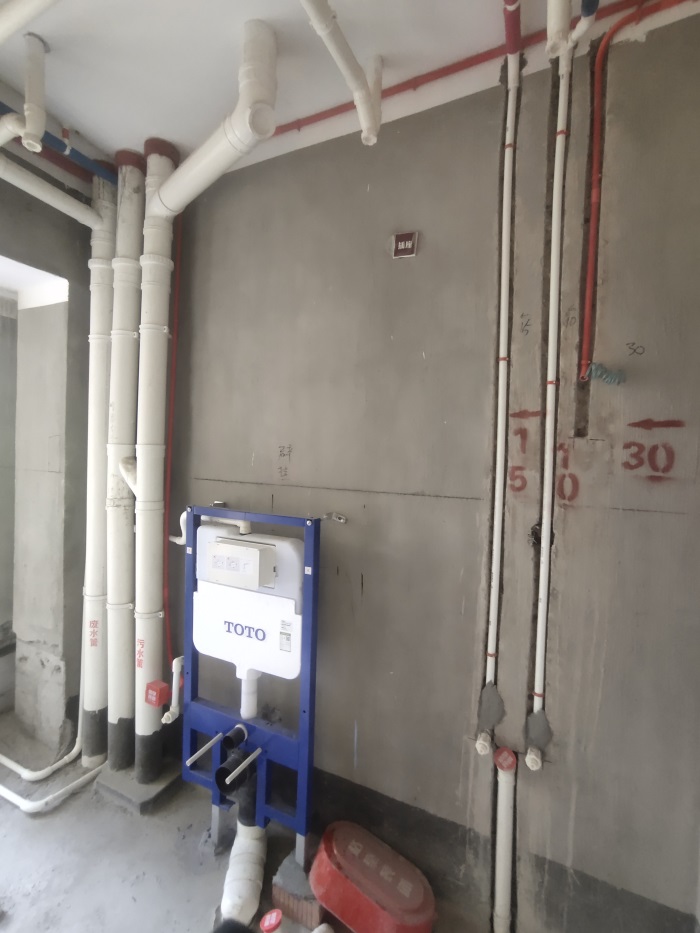

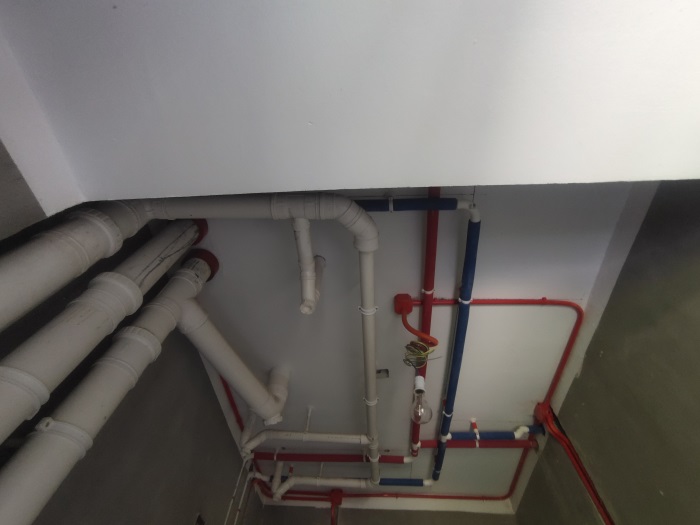

内卫水电布线图

发表于 2021-5-9 11:06:31

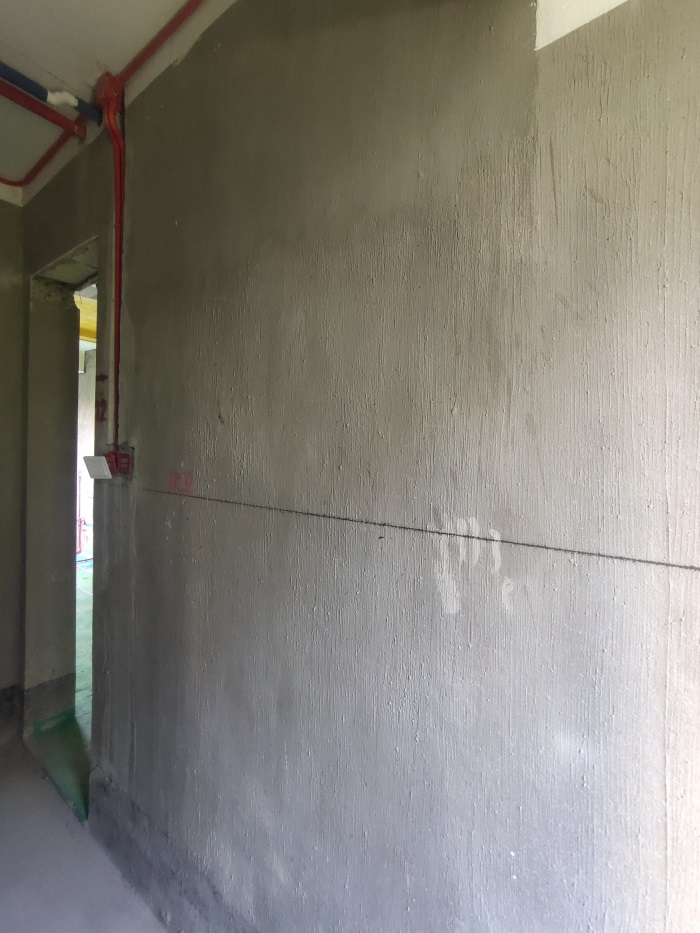

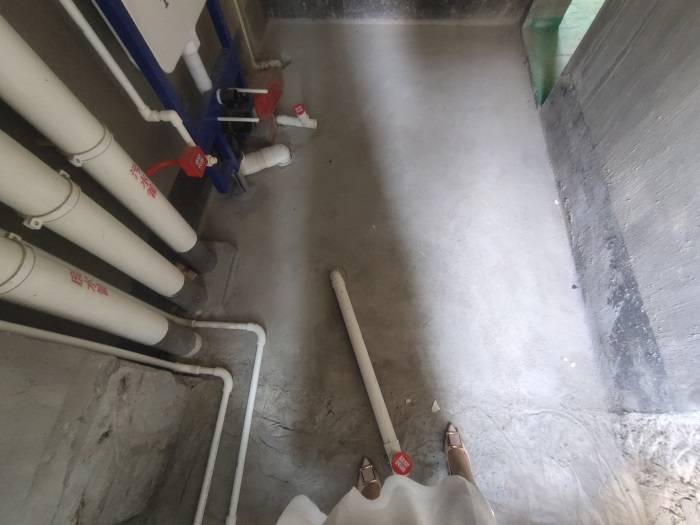

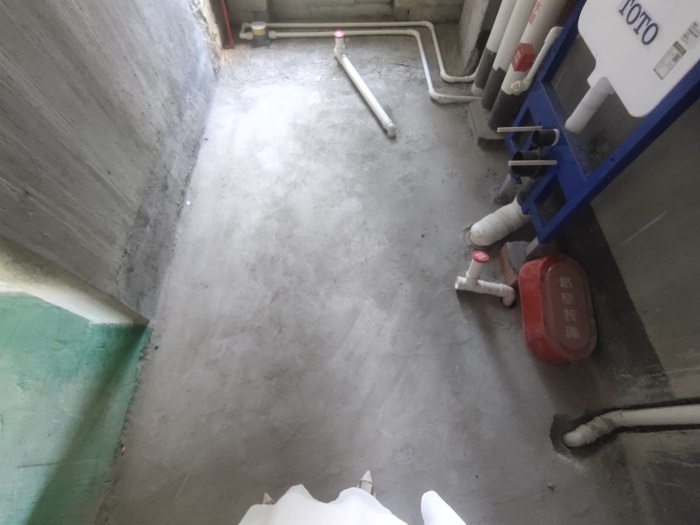

内卫对角

发表于 2021-5-9 11:07:19

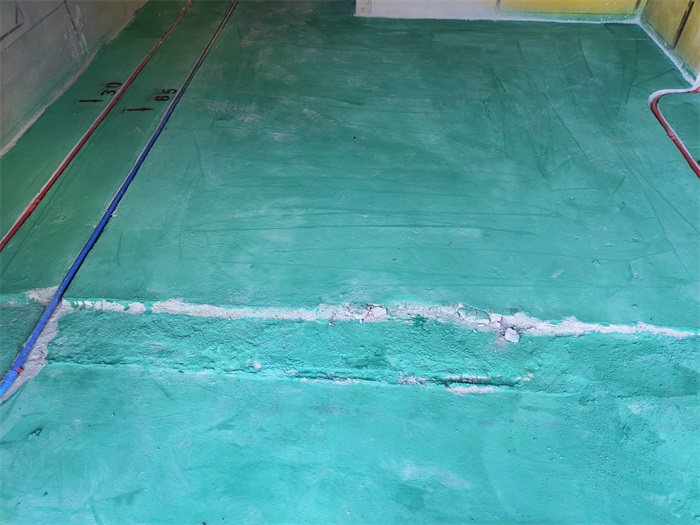

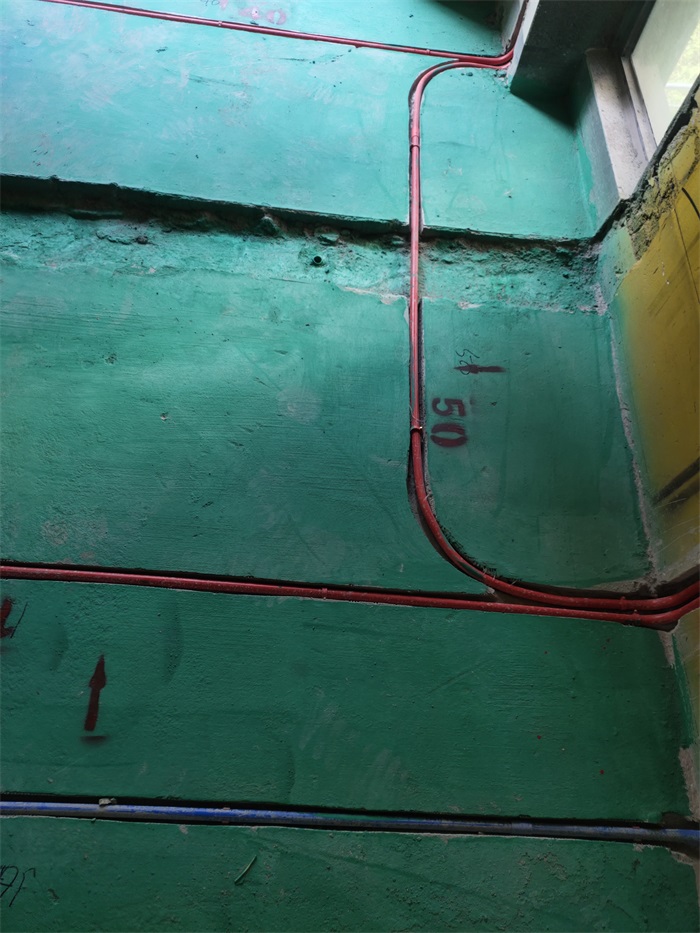

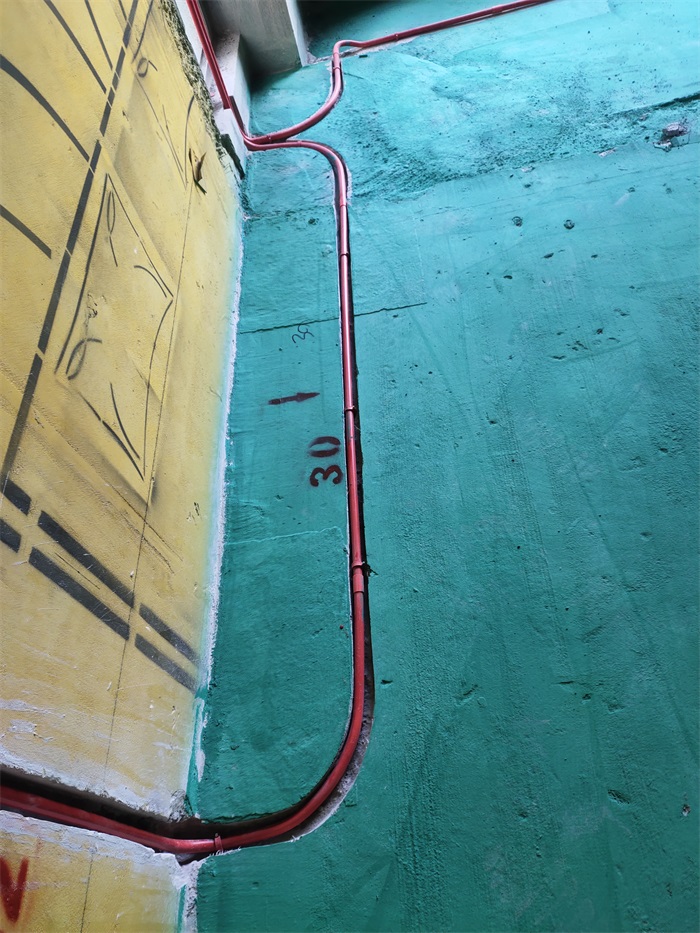

墙角禁止走管，距墙30公分以上。

发表于 2021-5-9 11:08:02

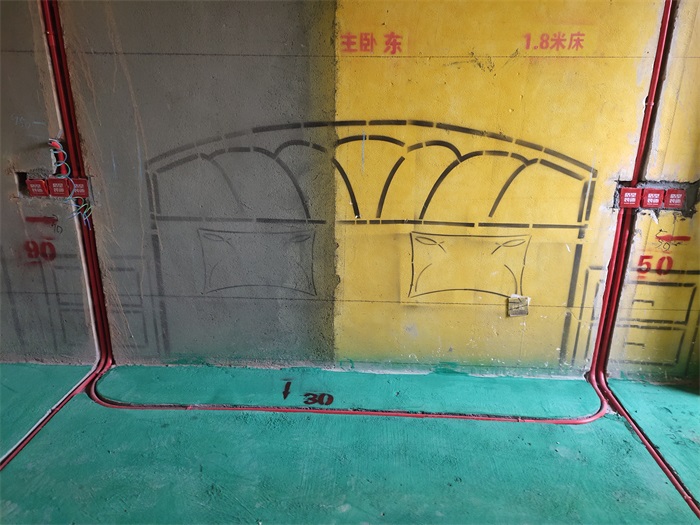

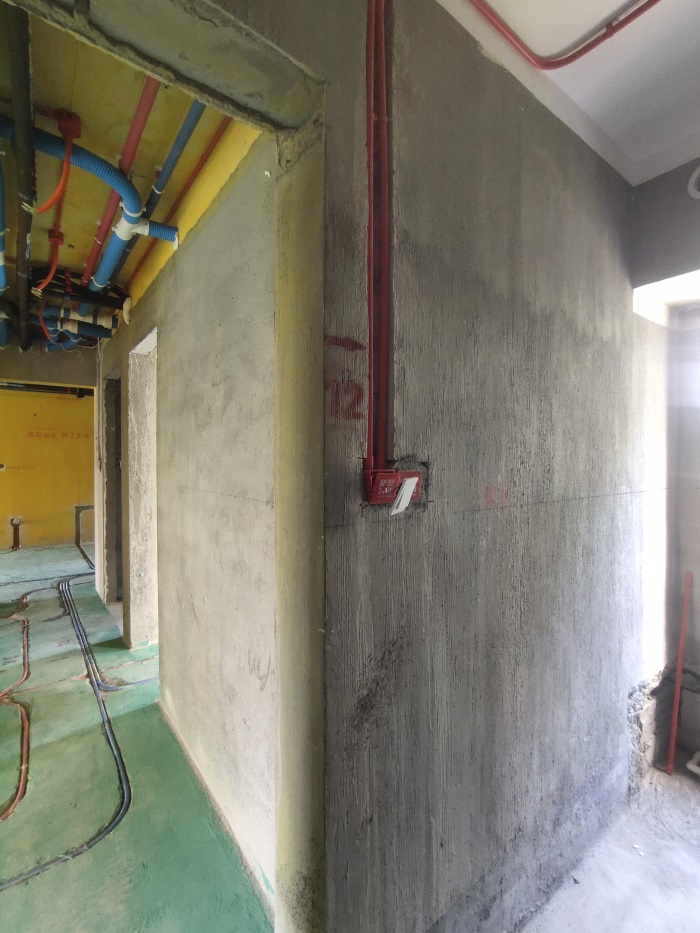

同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地。

发表于 2021-5-9 11:08:47

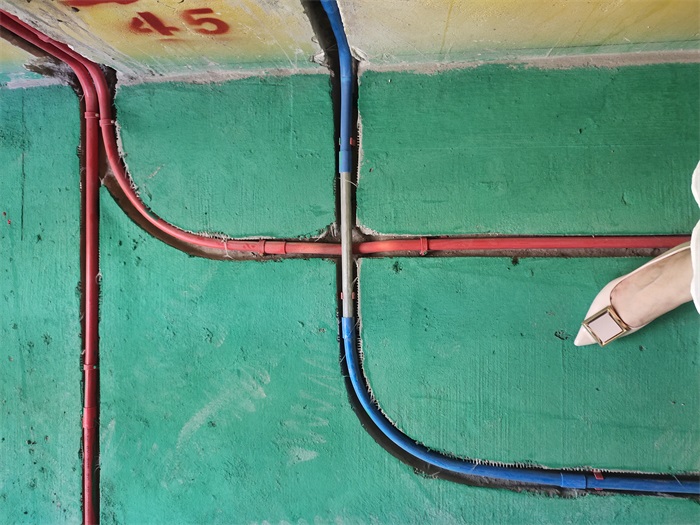

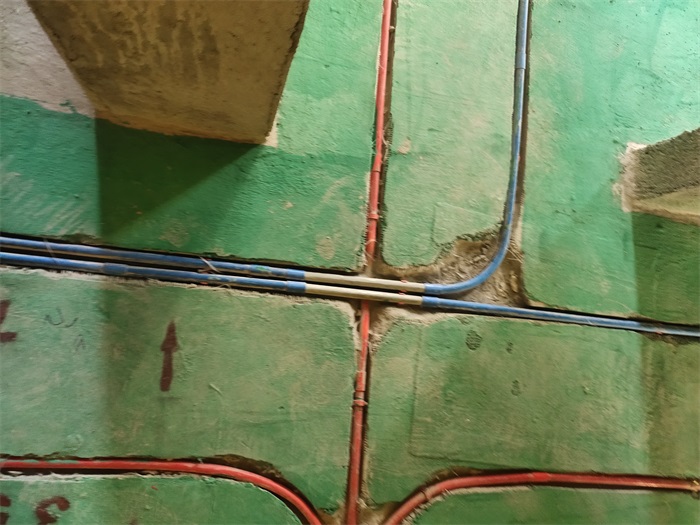

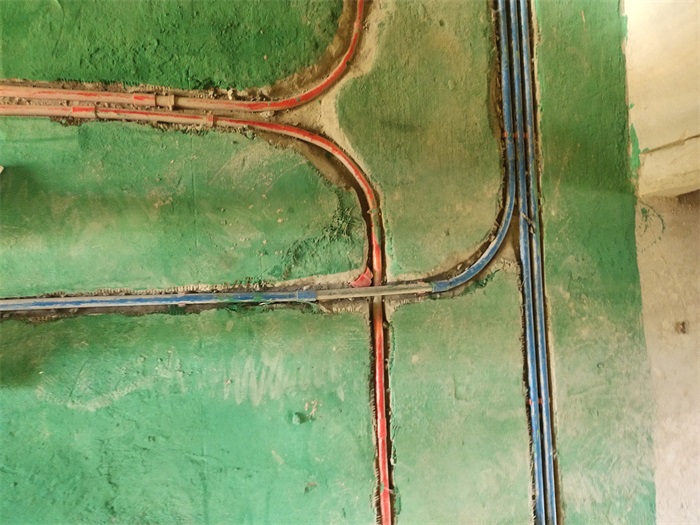

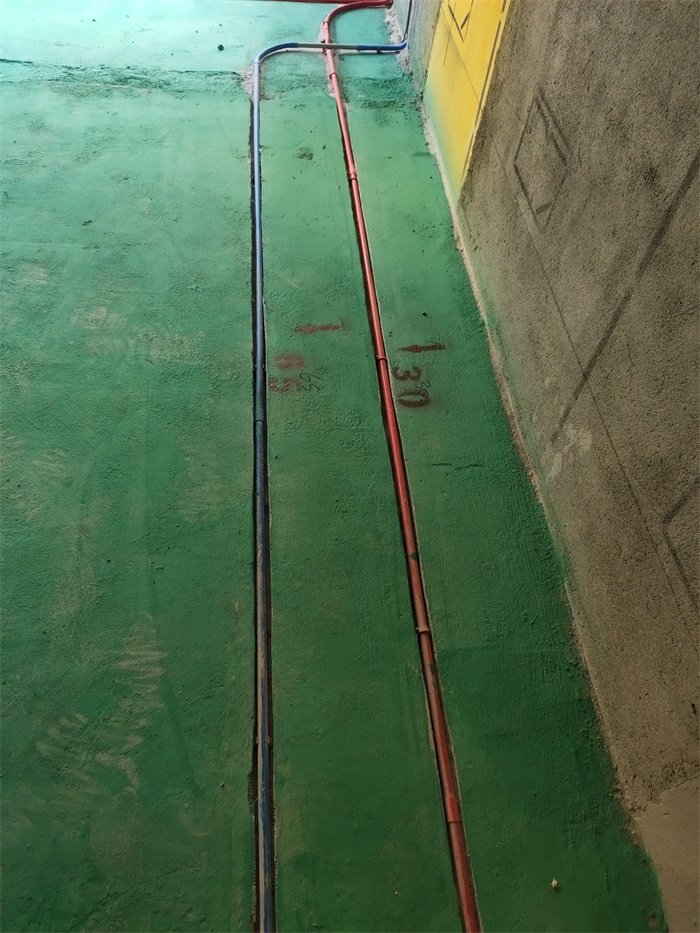

红色为强电，蓝色为弱电，强弱电相距30公分以上，强弱电交接处用金属屏蔽管，防止干扰。

发表于 2021-5-9 11:09:32

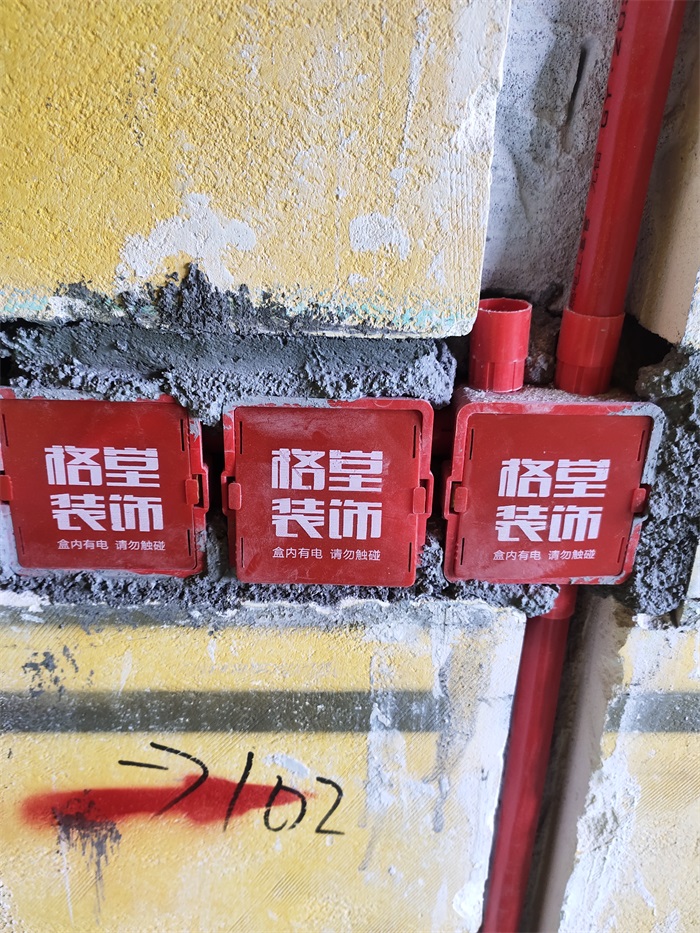

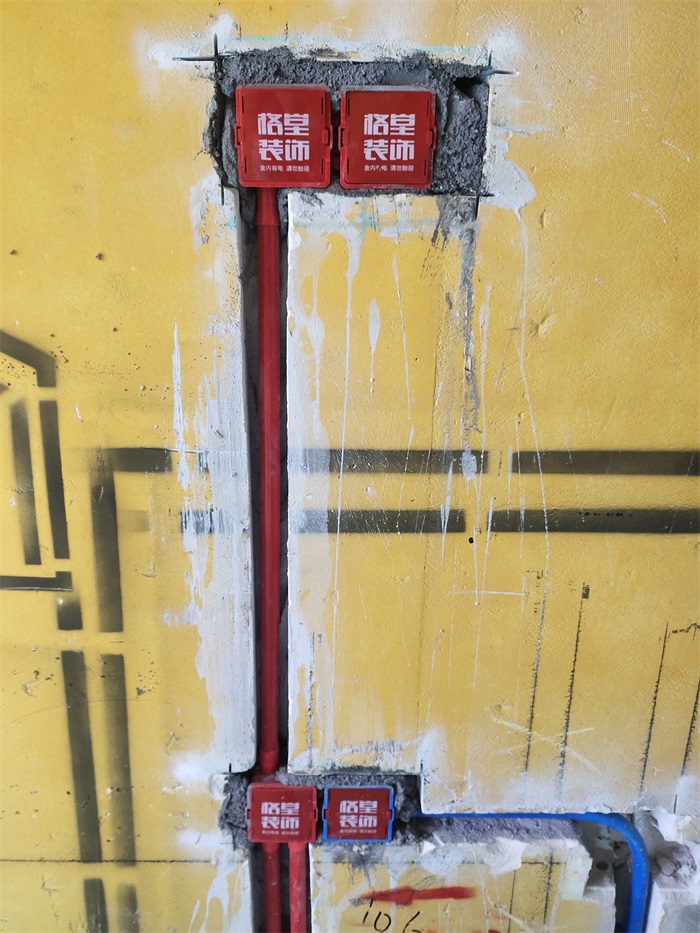

暗盒用格堂专用保护盖都保护好，防止砂石掉落

发表于 2021-5-9 11:10:20

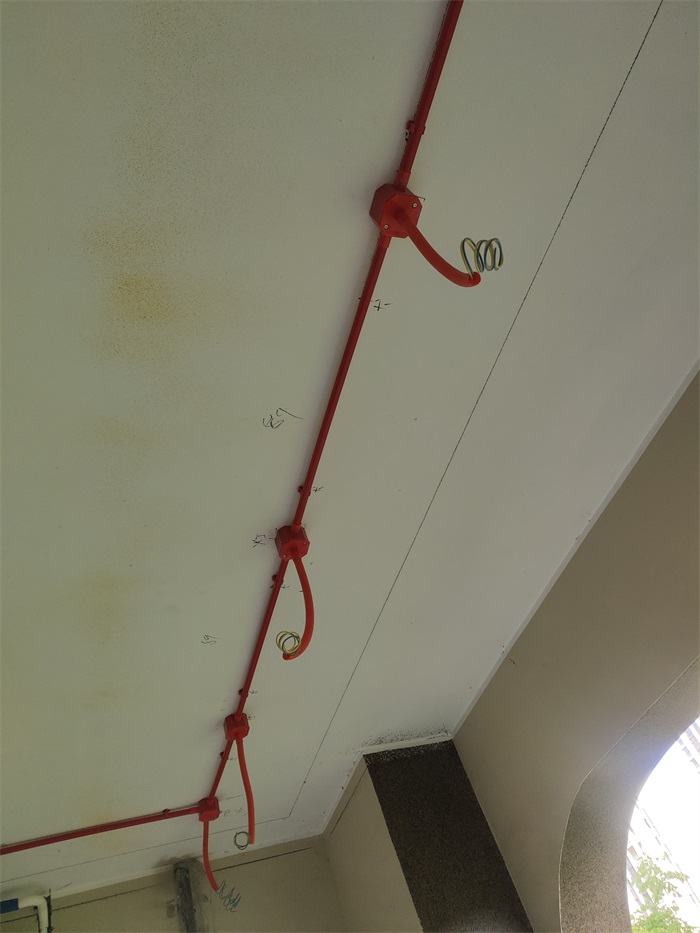

所有电线必须穿管，混泥土处不能开槽的套黄腊管保护。

发表于 2021-5-9 11:11:00

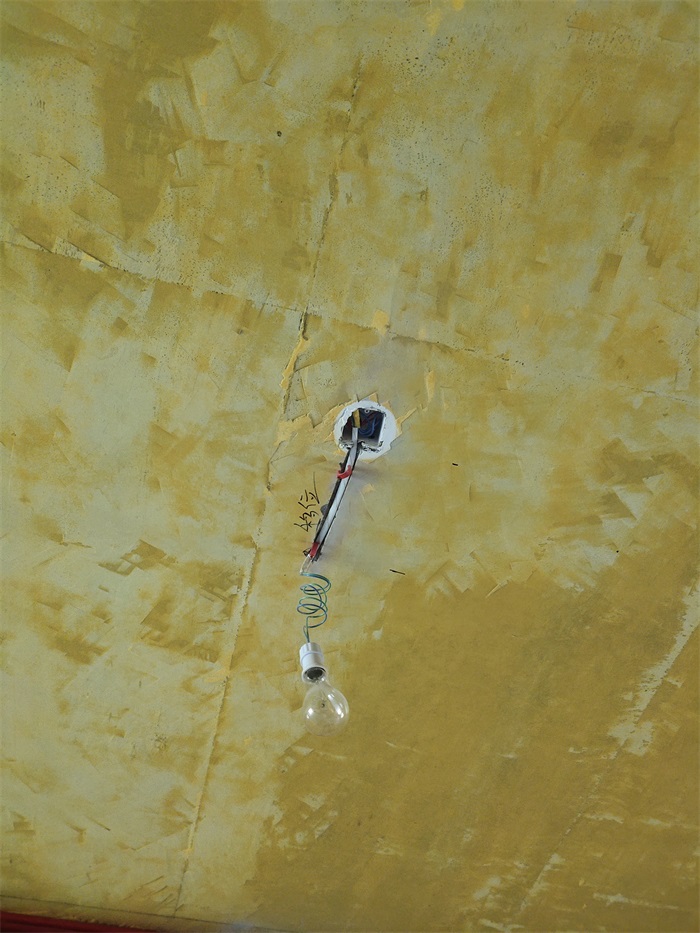

筒灯电线用波纹管保护

发表于 2021-5-9 11:11:41

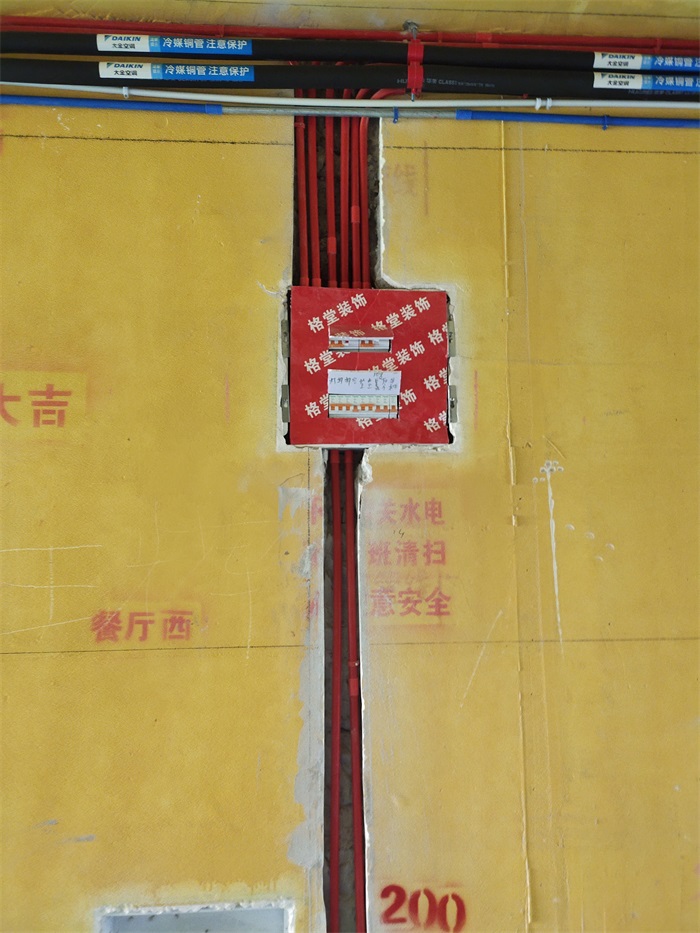

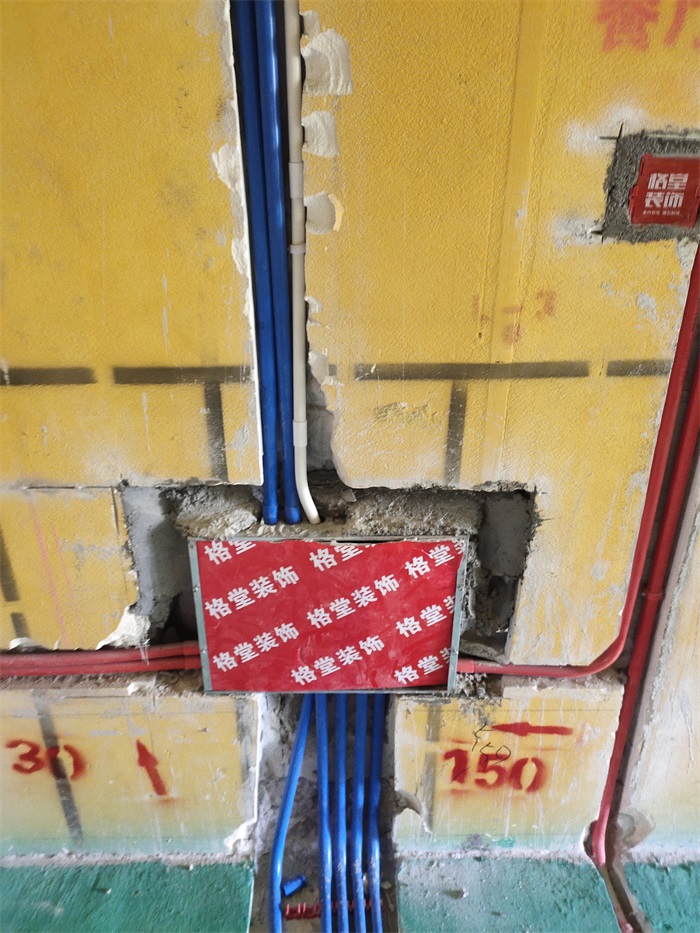

电路工程完工前应检查配电箱内电负荷是否合理布置，标明各空气开关所属功能，配电箱都用格堂专用KT板保护到位，防止砂石掉落，非常注意用电安全。
