[常山] 常山漫悦湾6-1-24#99㎡现代——花有信

[复制链接]
 楼主| 发表于 2021-4-16 15:31:36 | 显示全部楼层

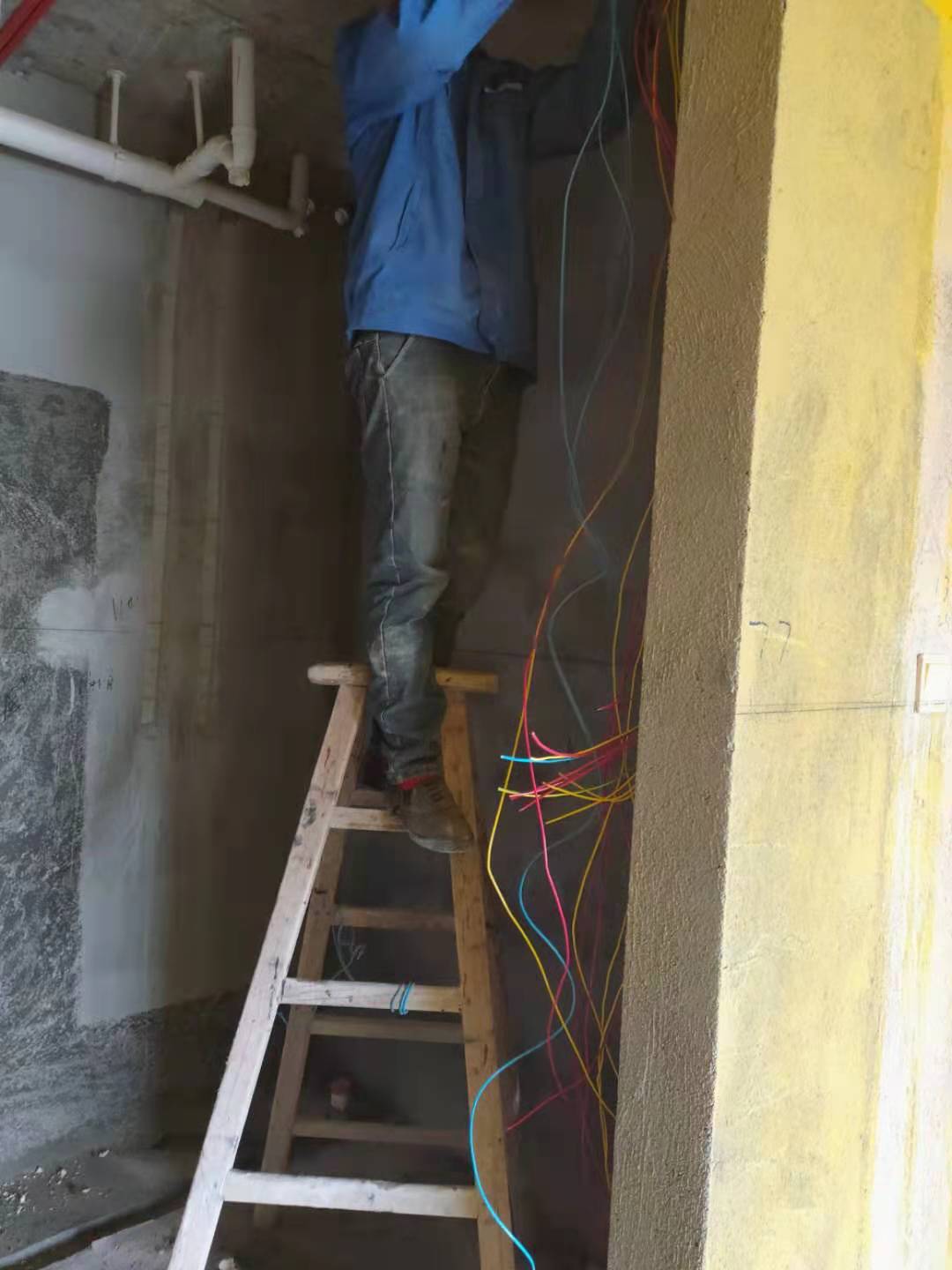

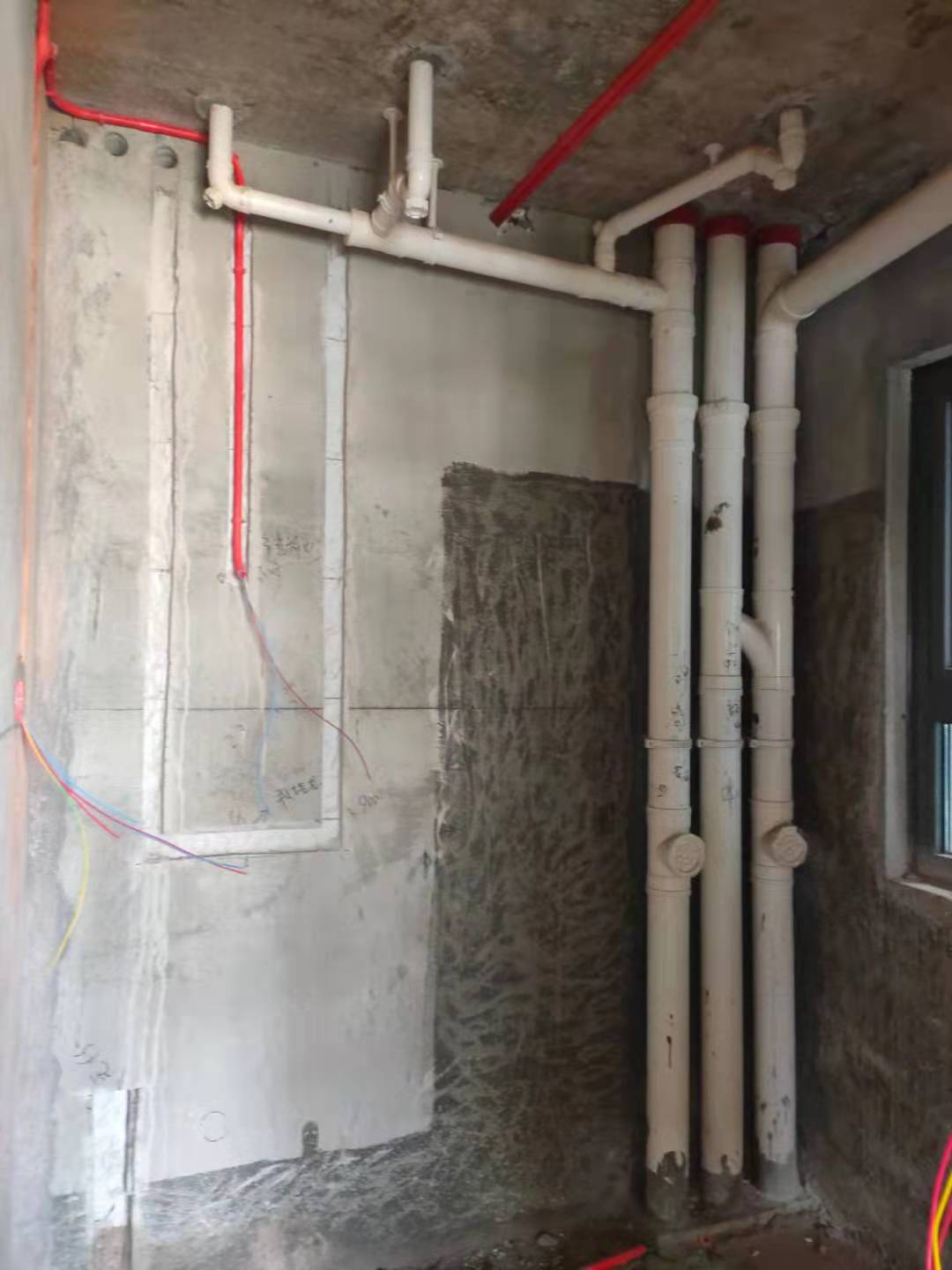

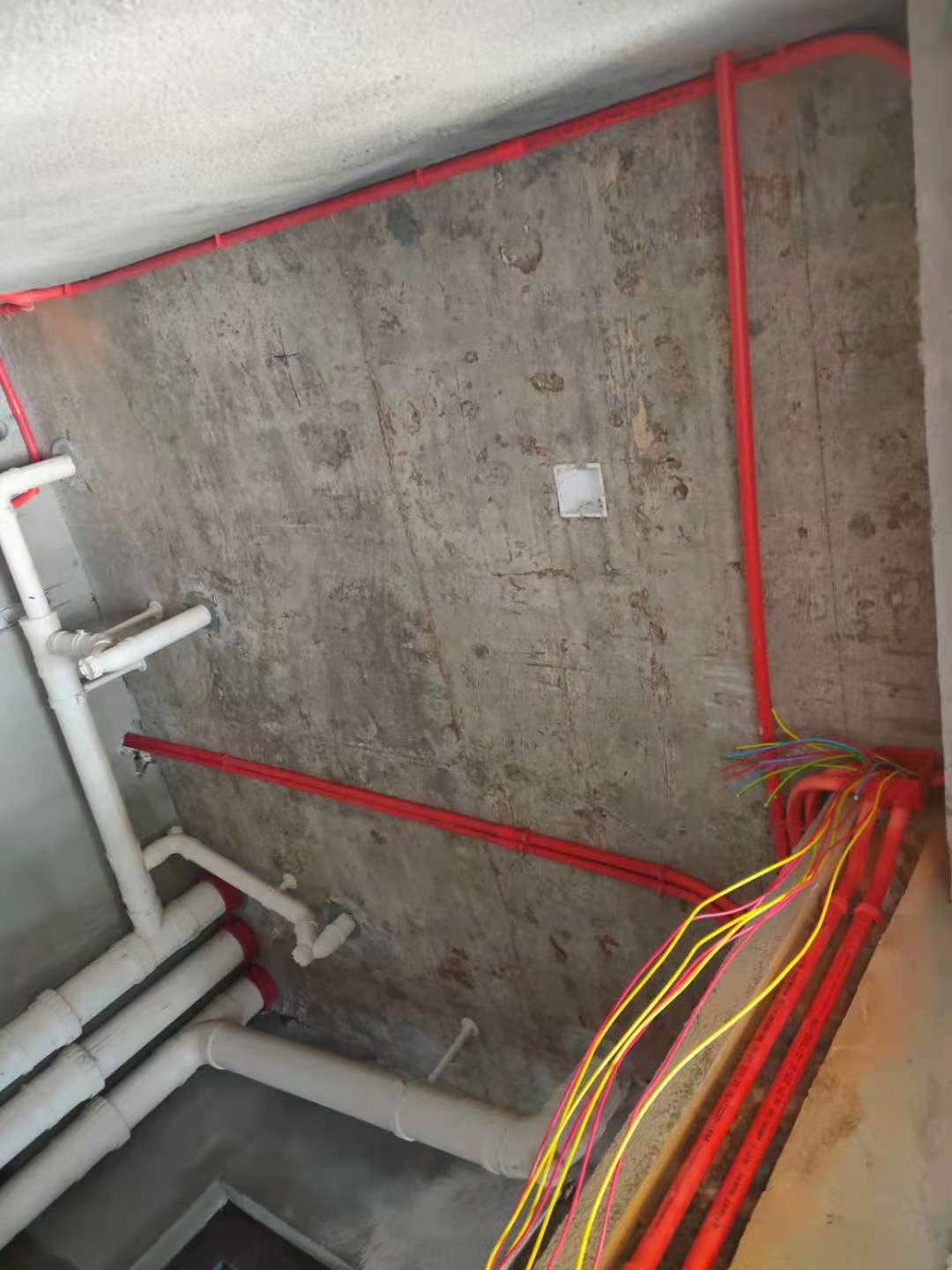

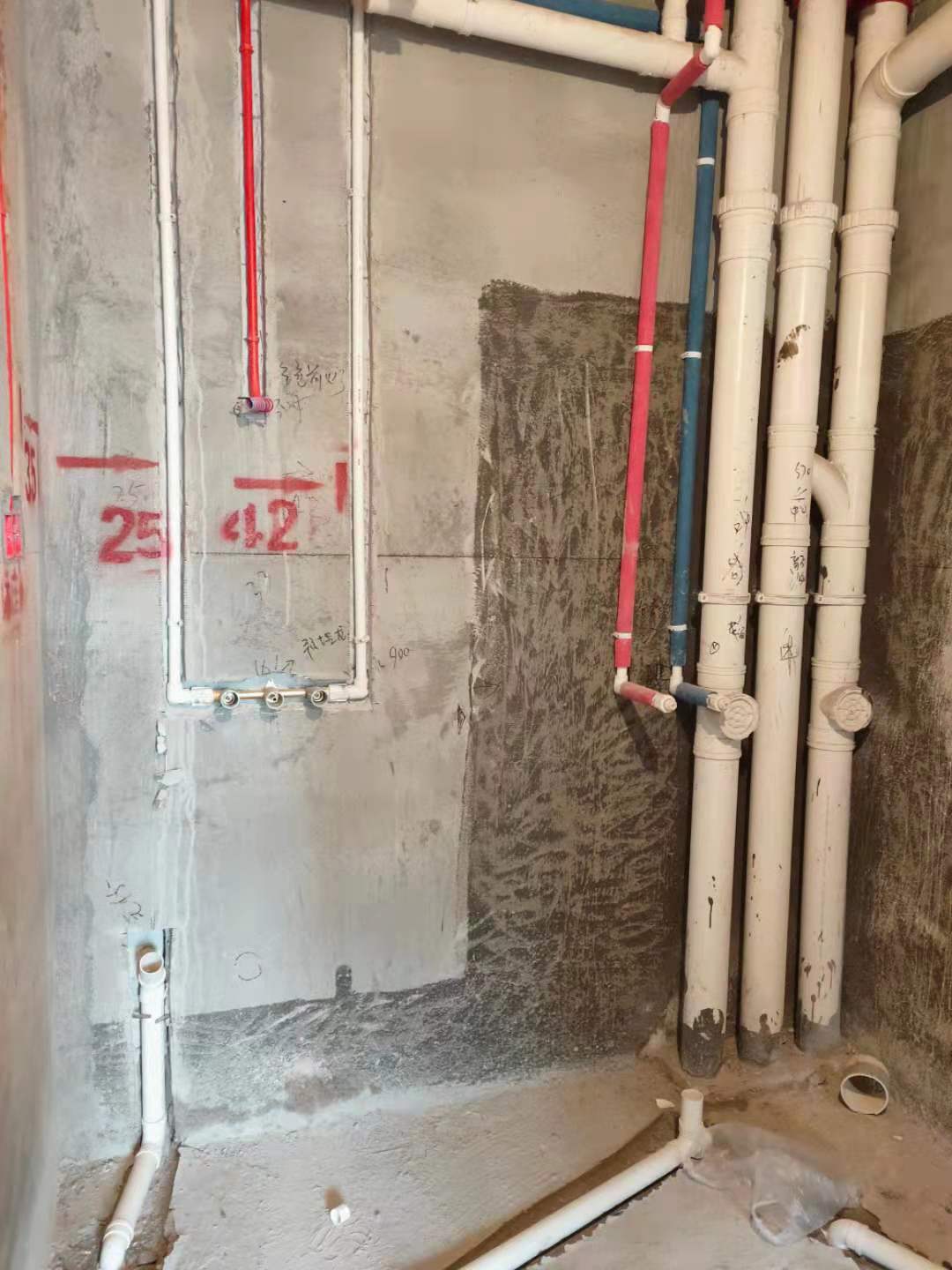

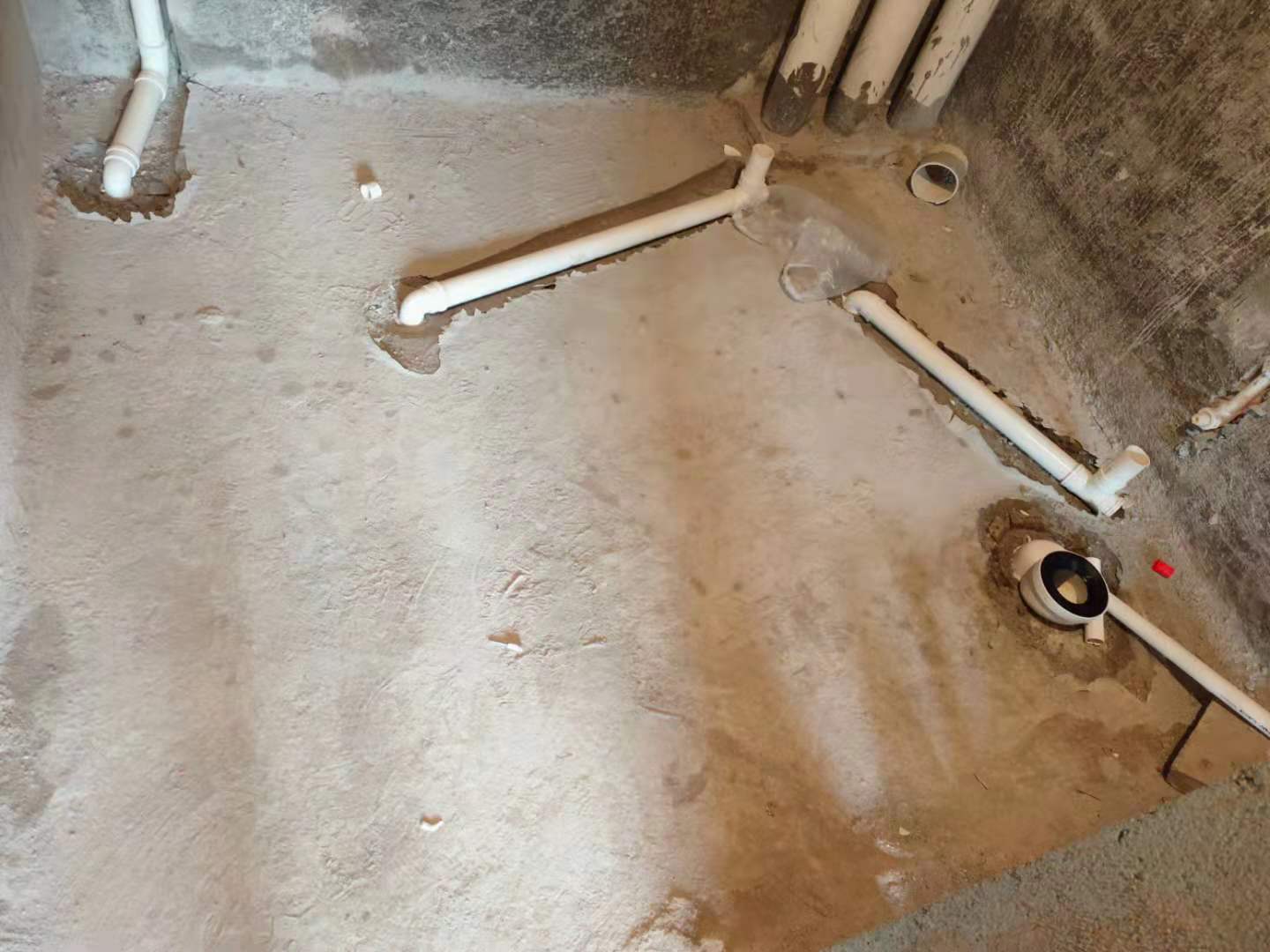

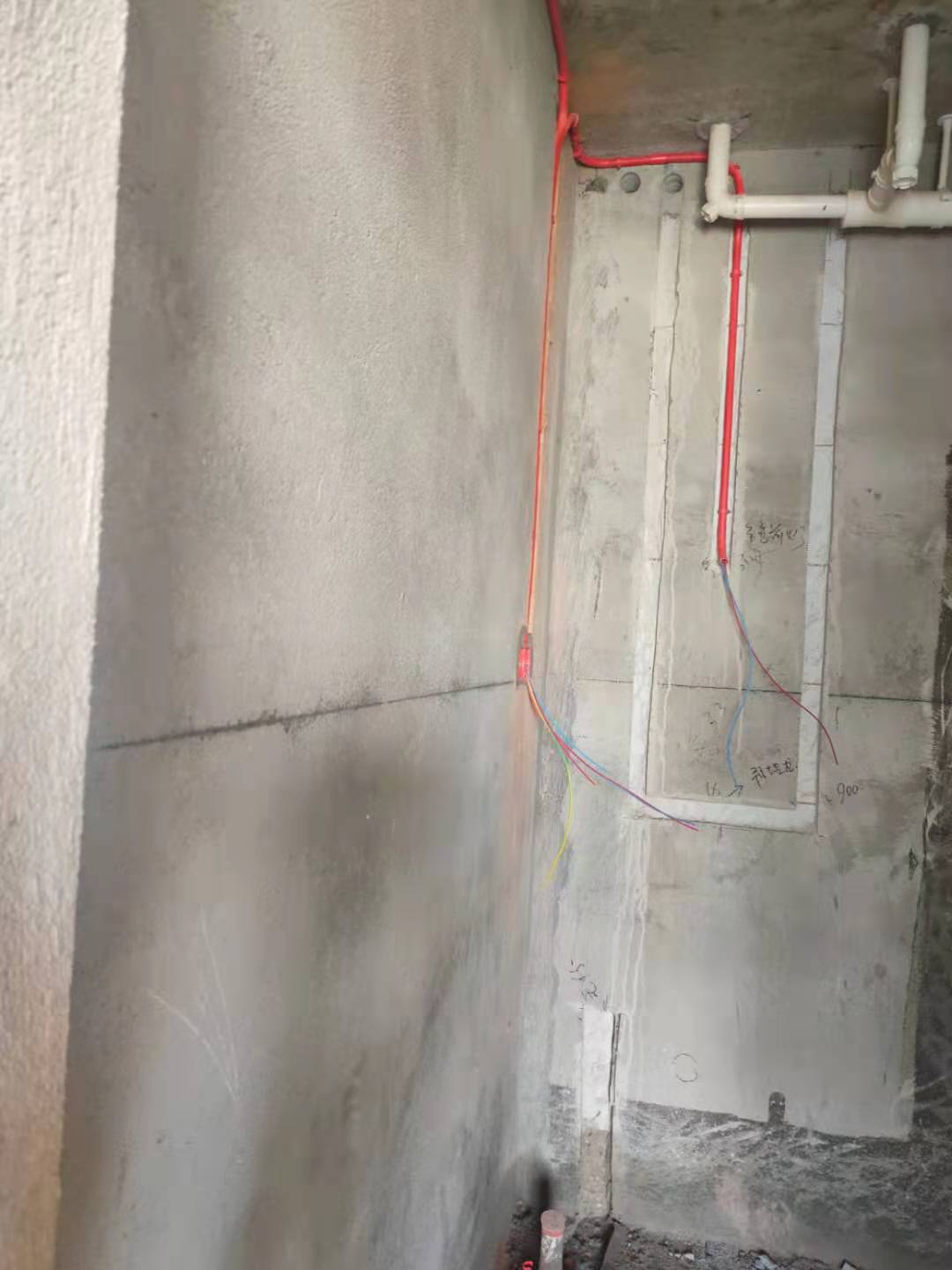

卫生间水电工艺施工中







回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-4-16 15:32:25 | 显示全部楼层

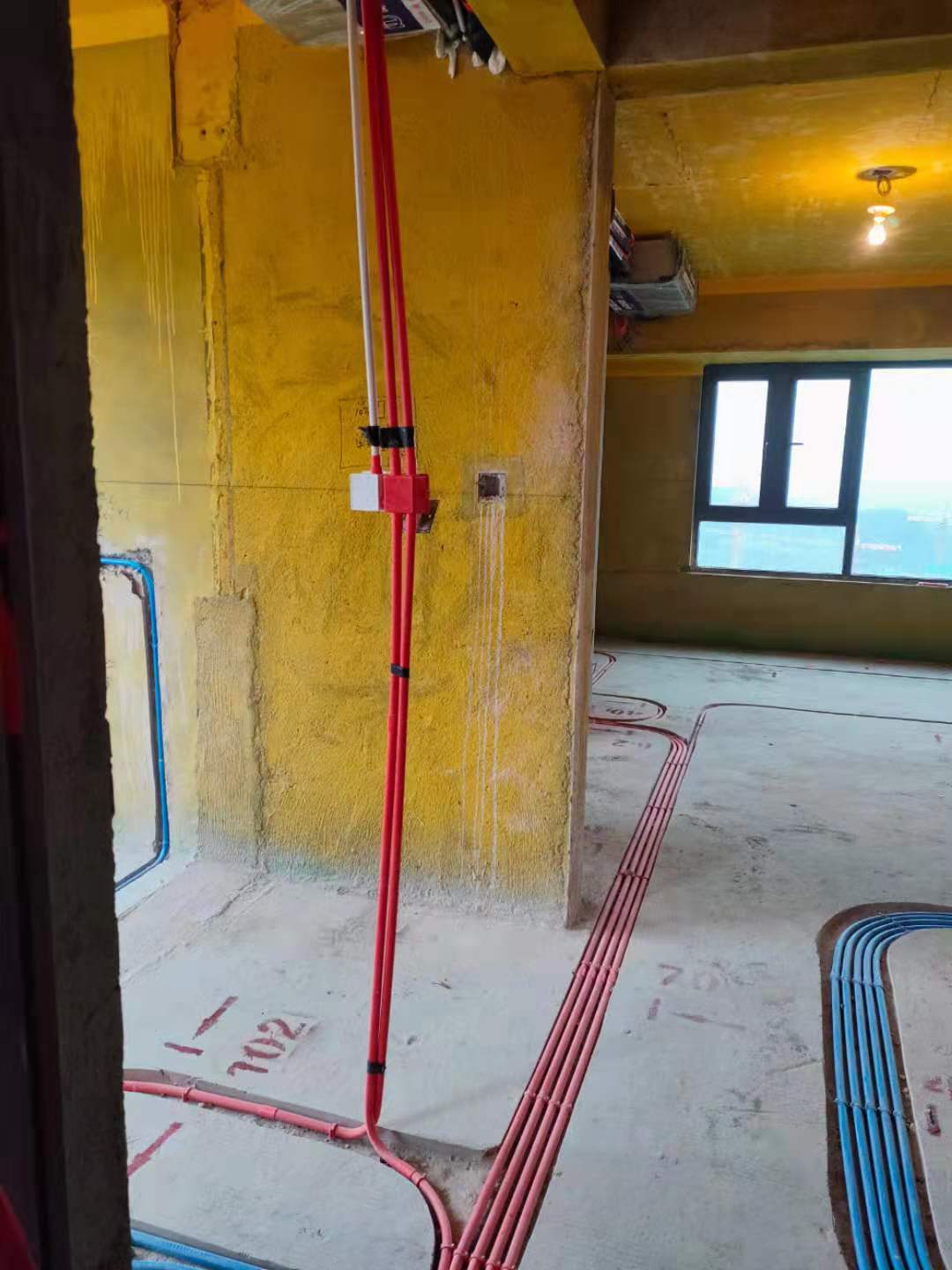

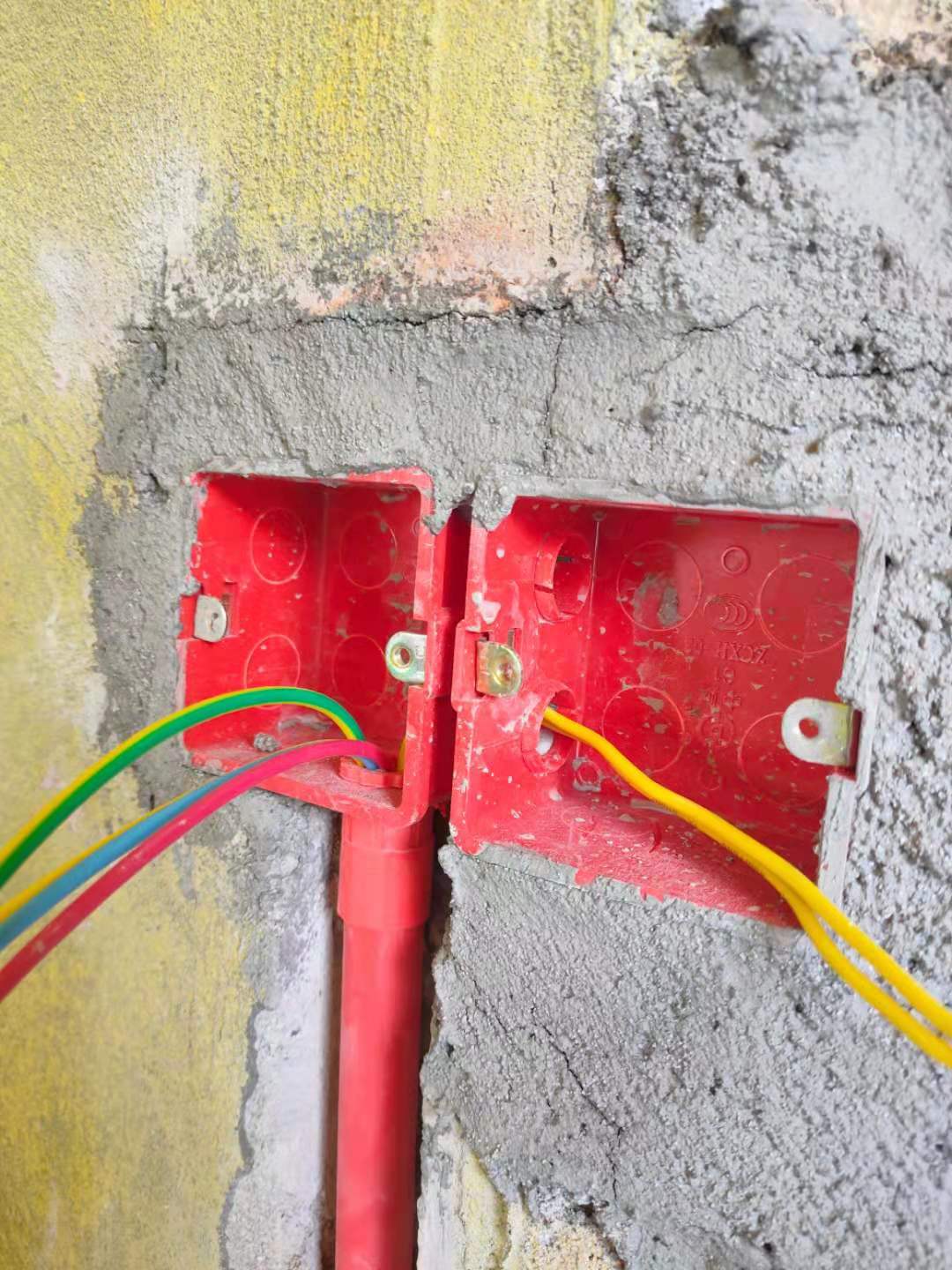

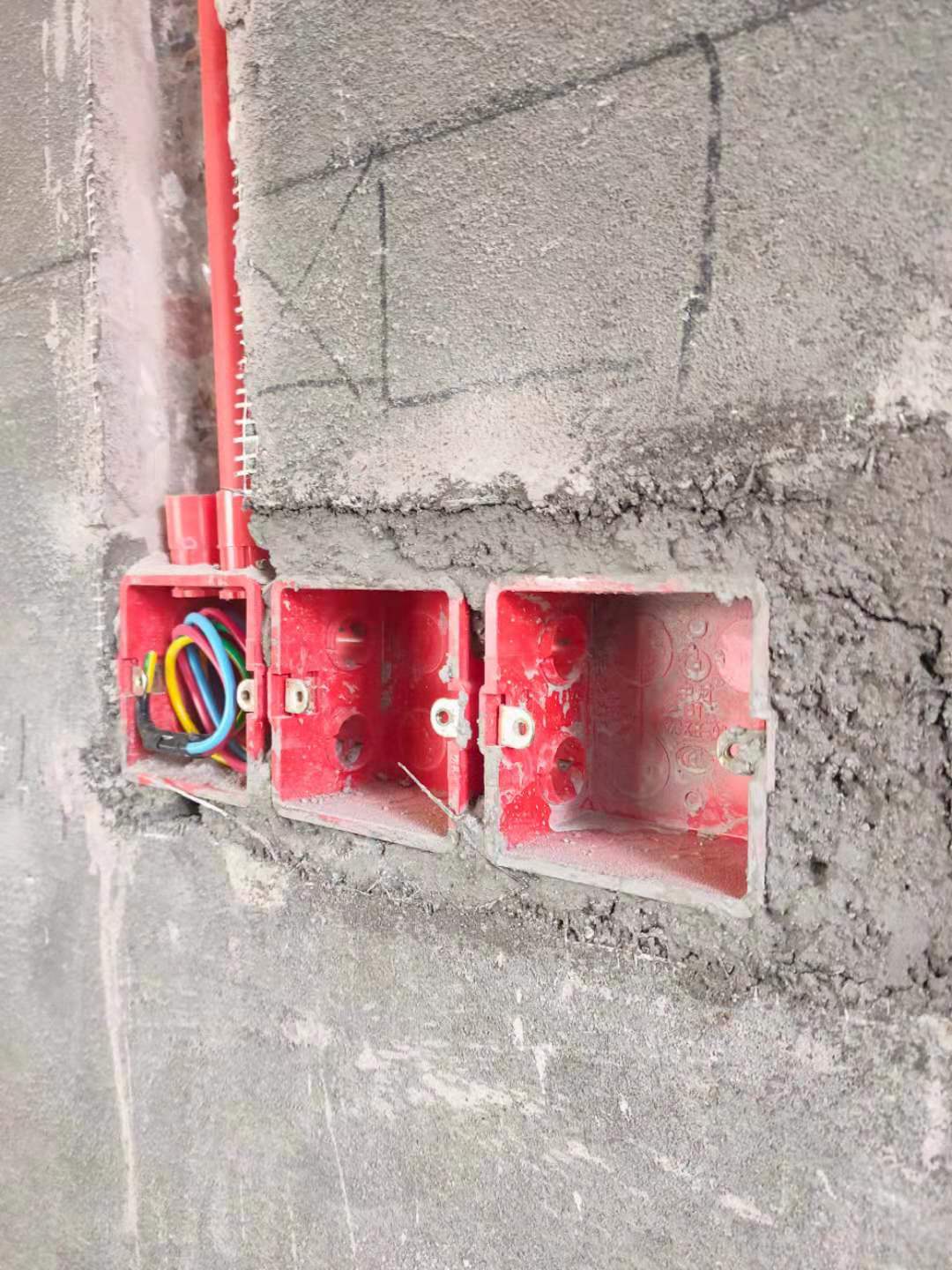

暗盒与暗盒之间使用快速连接件,方便抽拉电线,可以有效保护电线绝缘层






回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-4-16 15:33:07 | 显示全部楼层

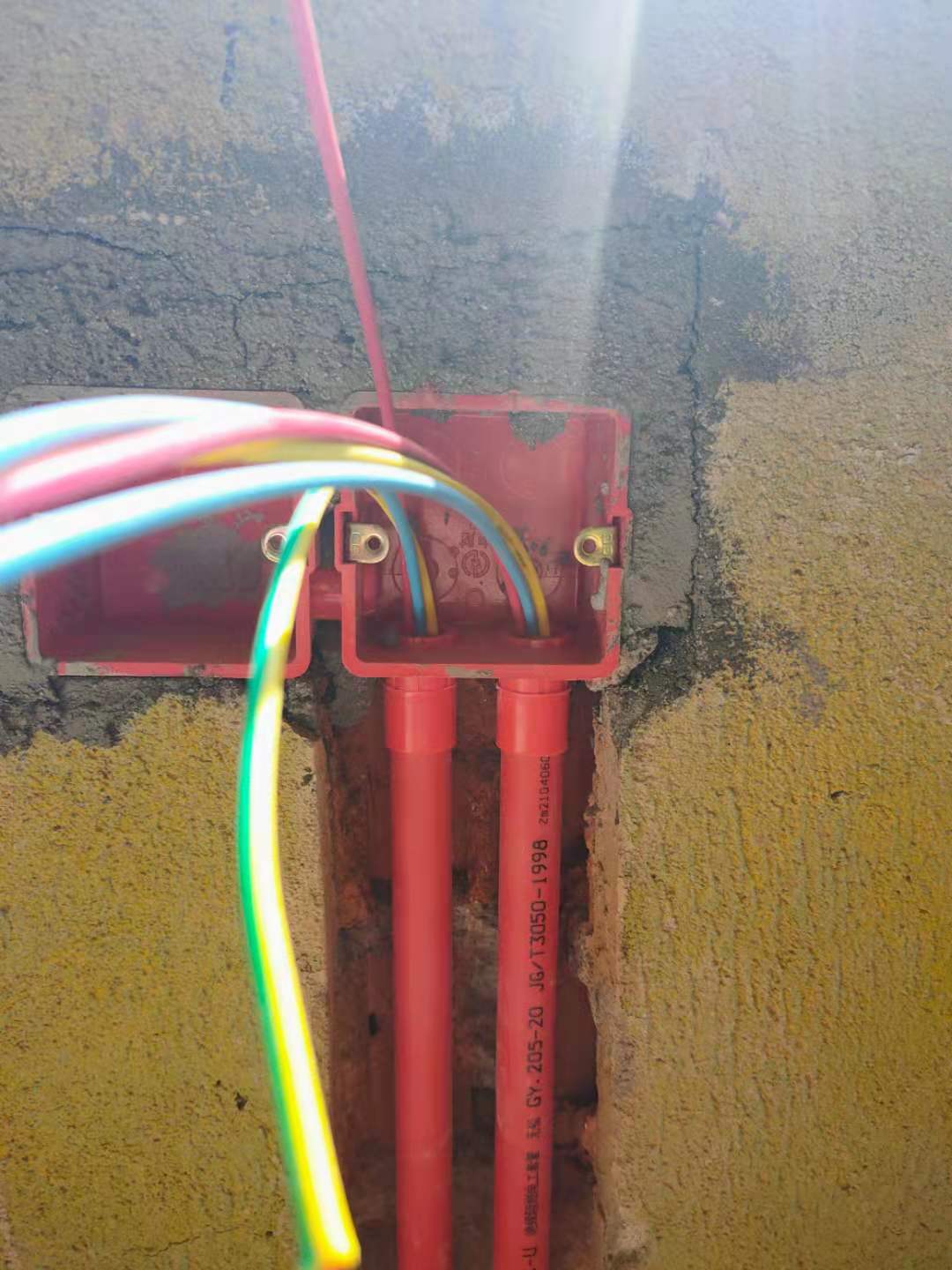

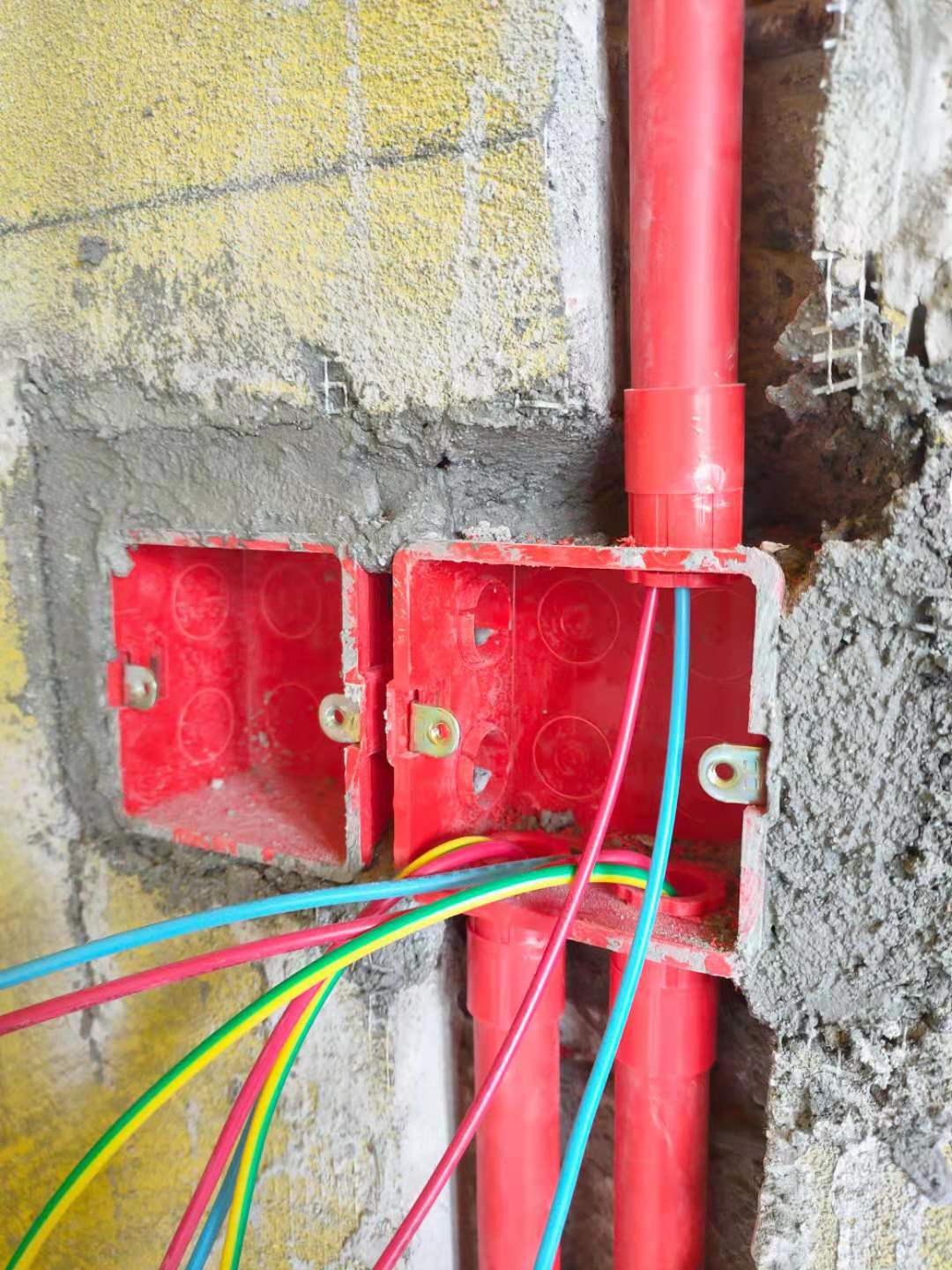

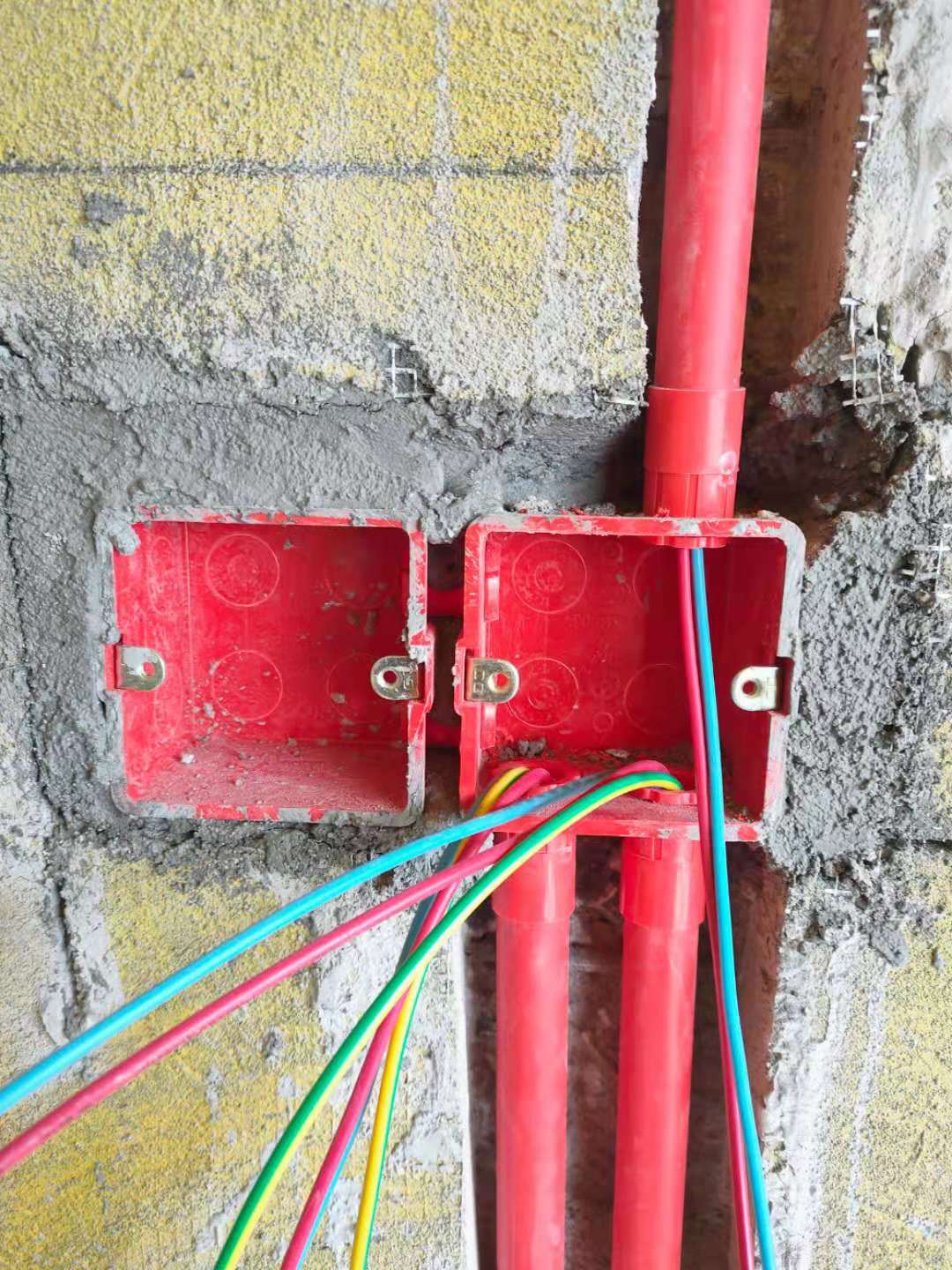

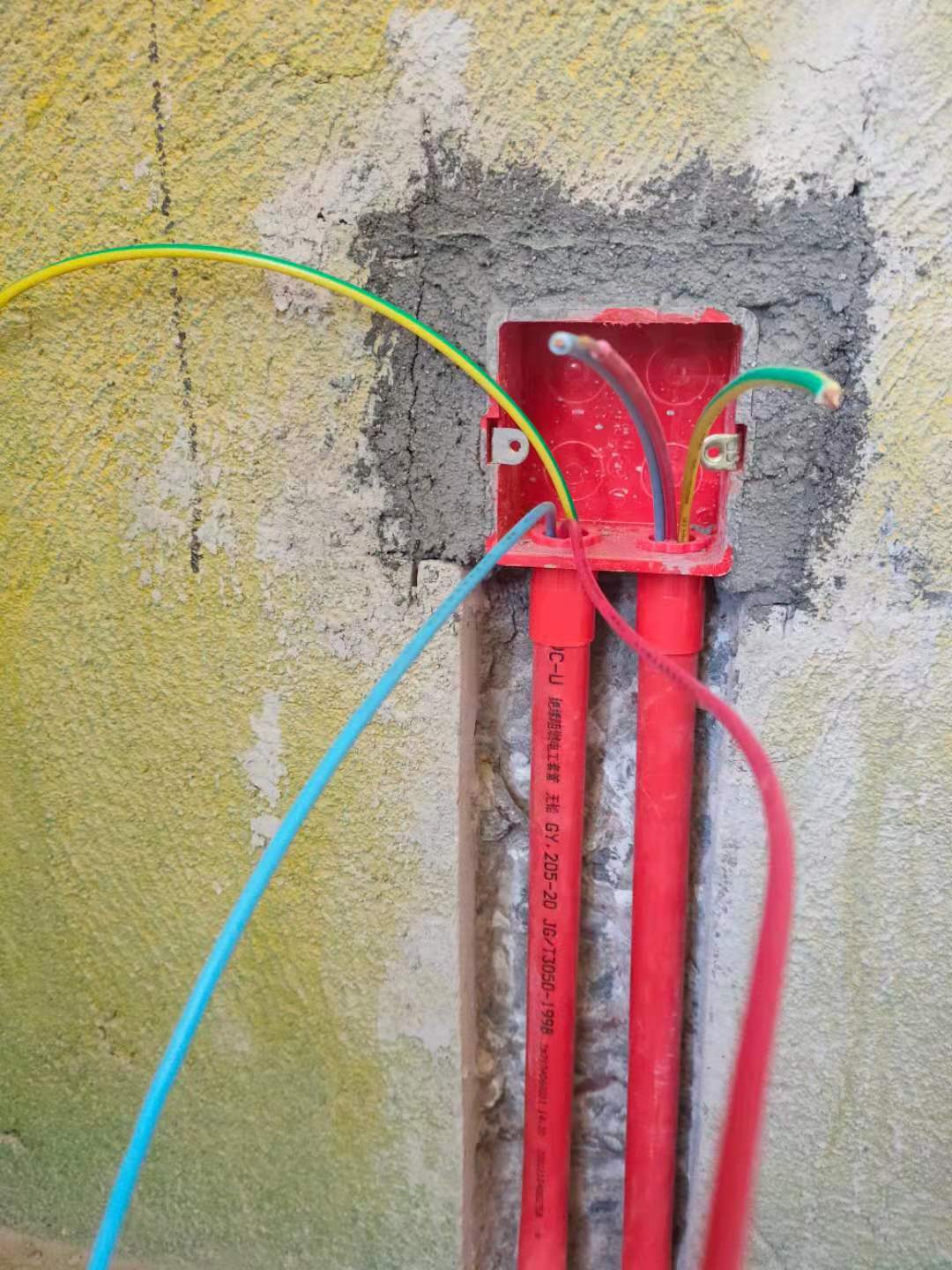

暗盒与线管之间使用杯梳连接,方便更好的抽拉电线,后期补线槽水泥砂浆不会直接接触电线






回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-4-16 15:33:54 | 显示全部楼层

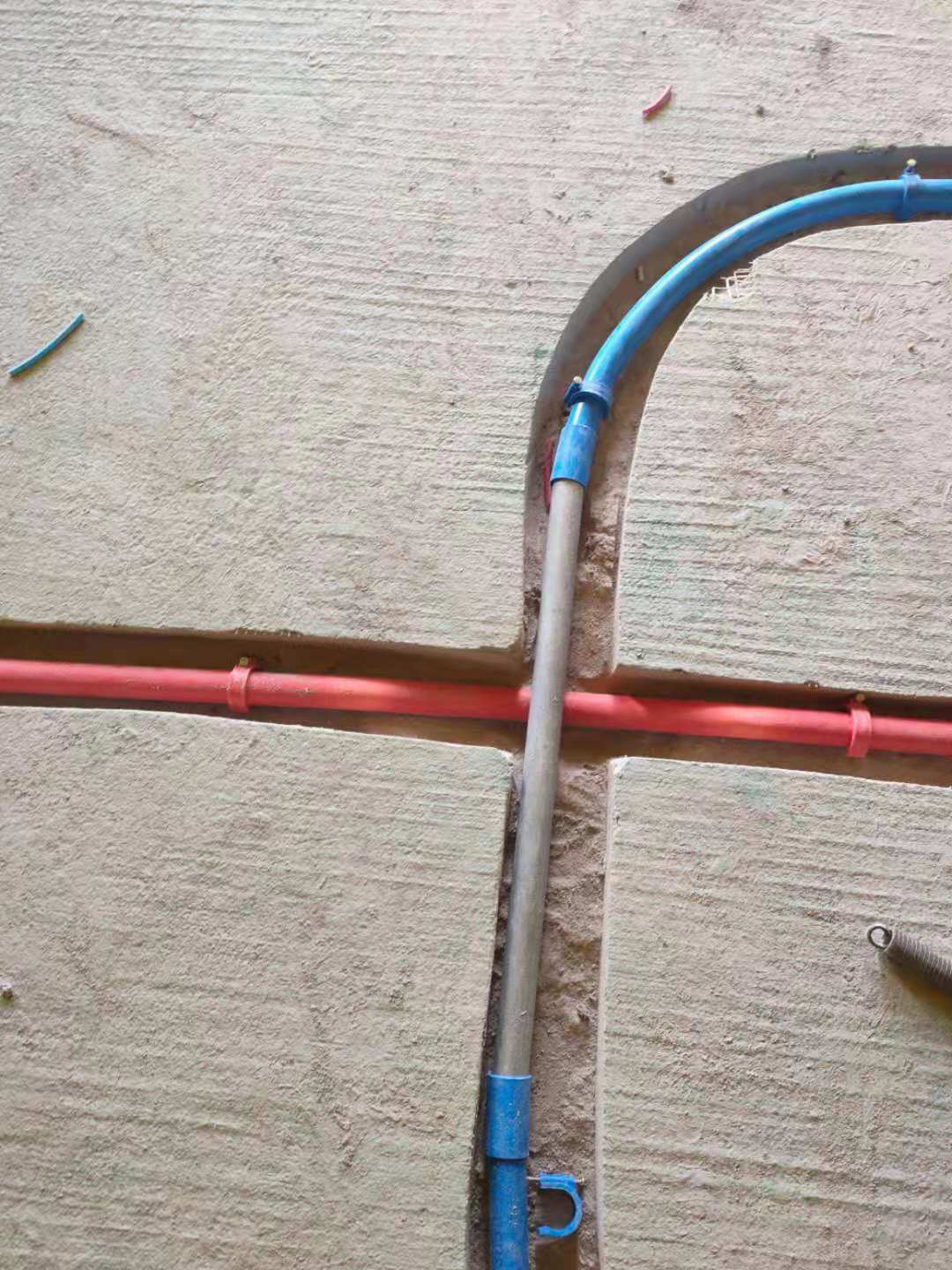

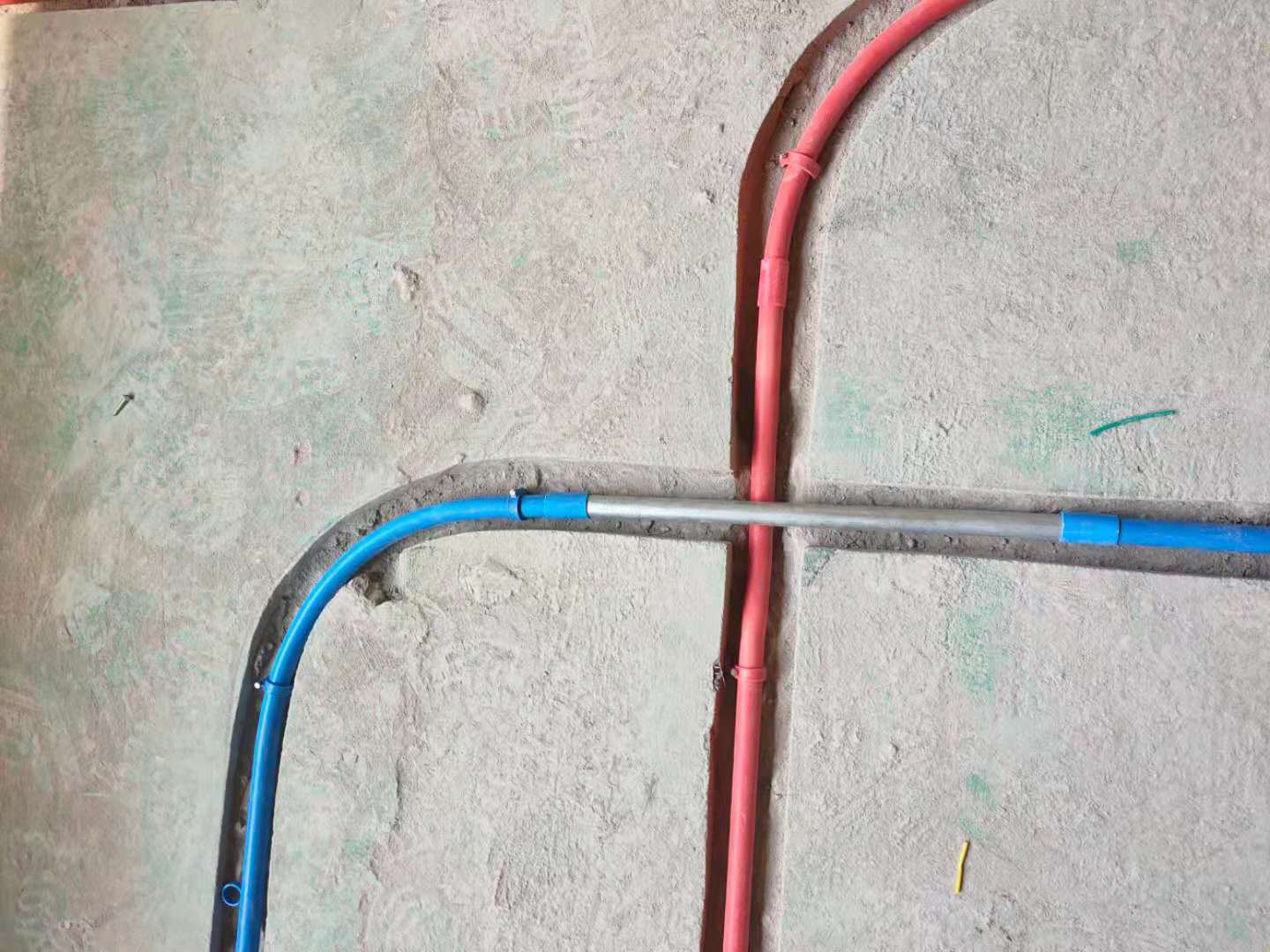

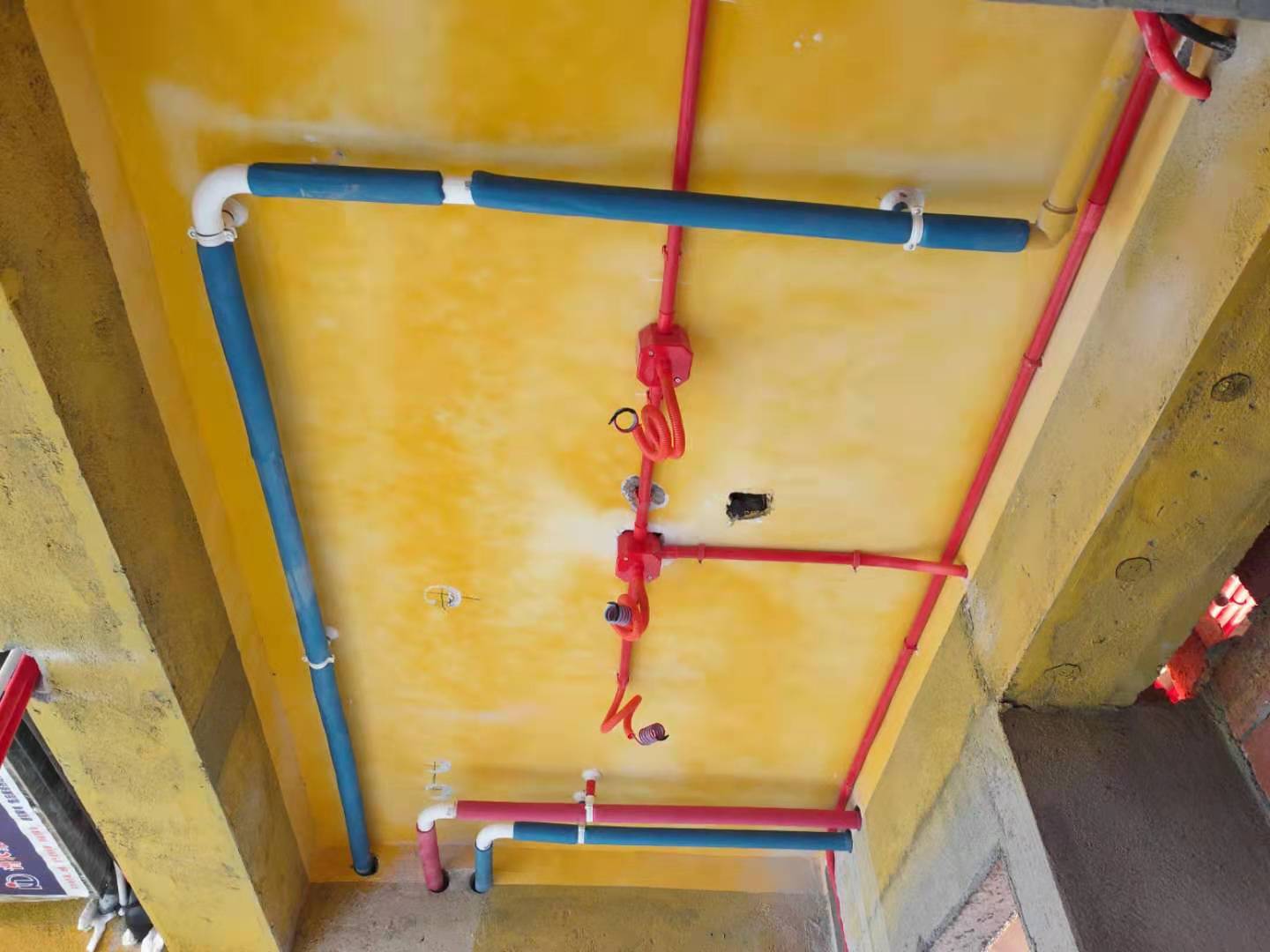

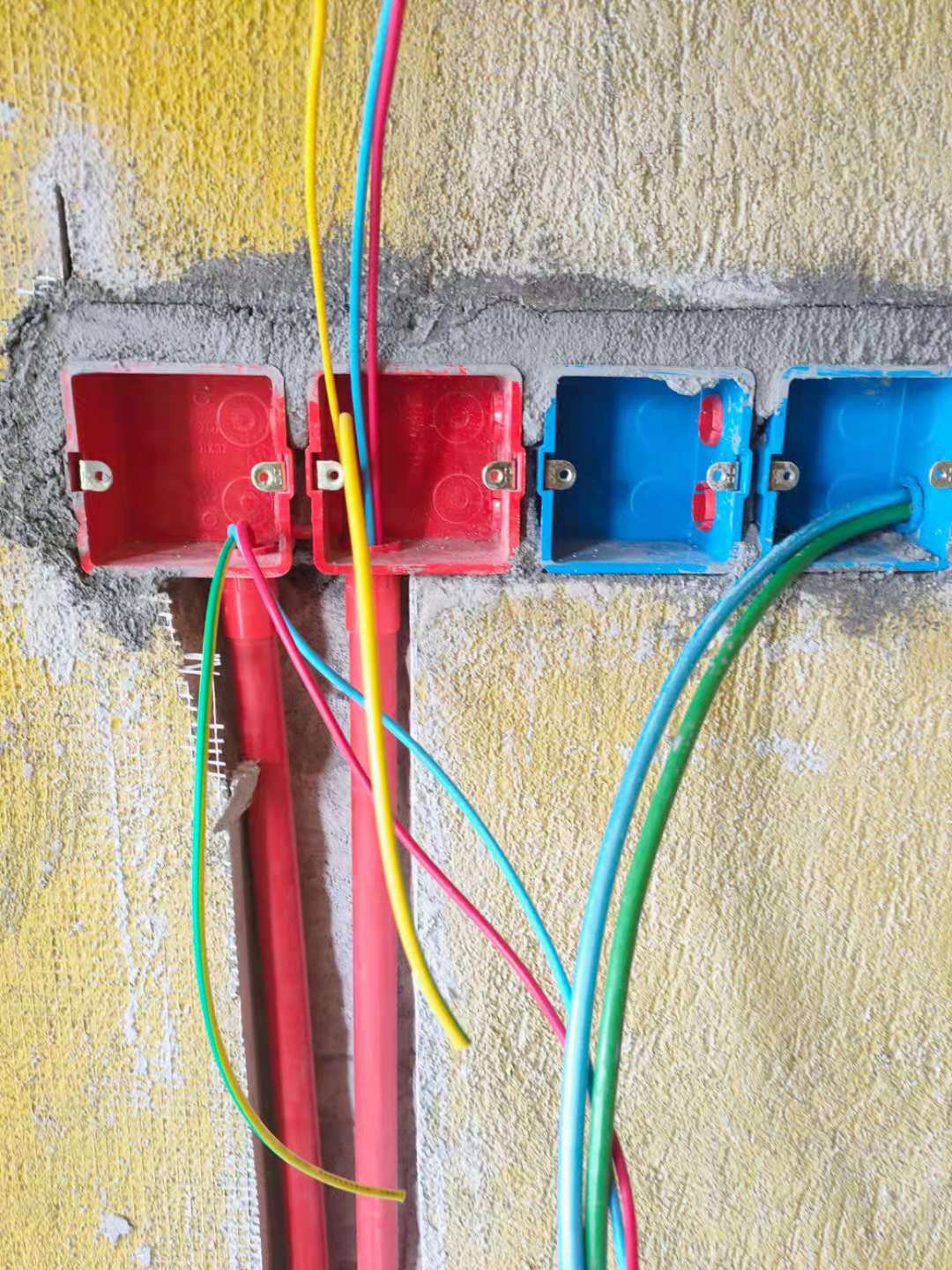

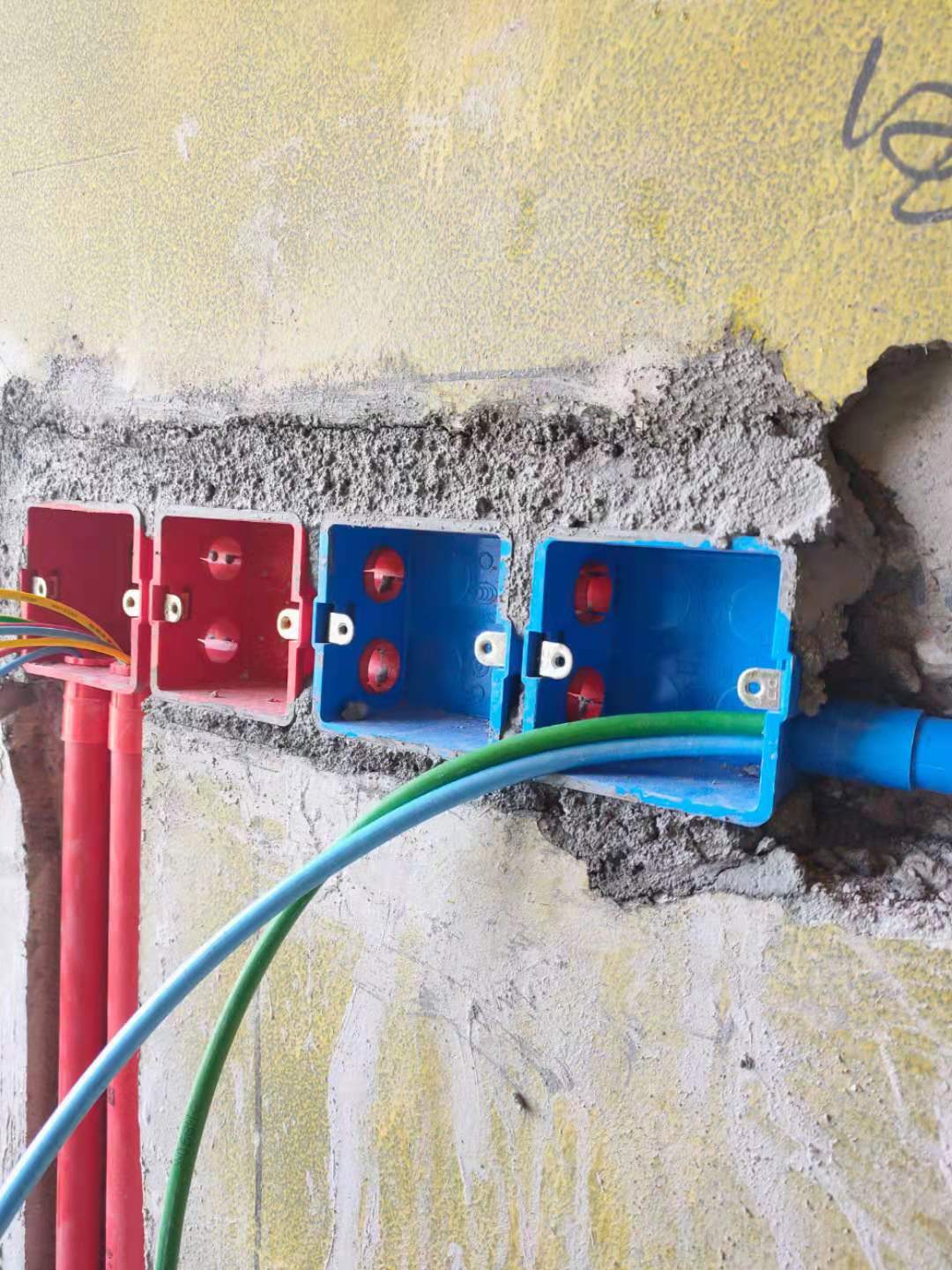

强弱电交叉使用铁过桥湾套管,避免信号干扰





回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-4-16 15:34:44 | 显示全部楼层

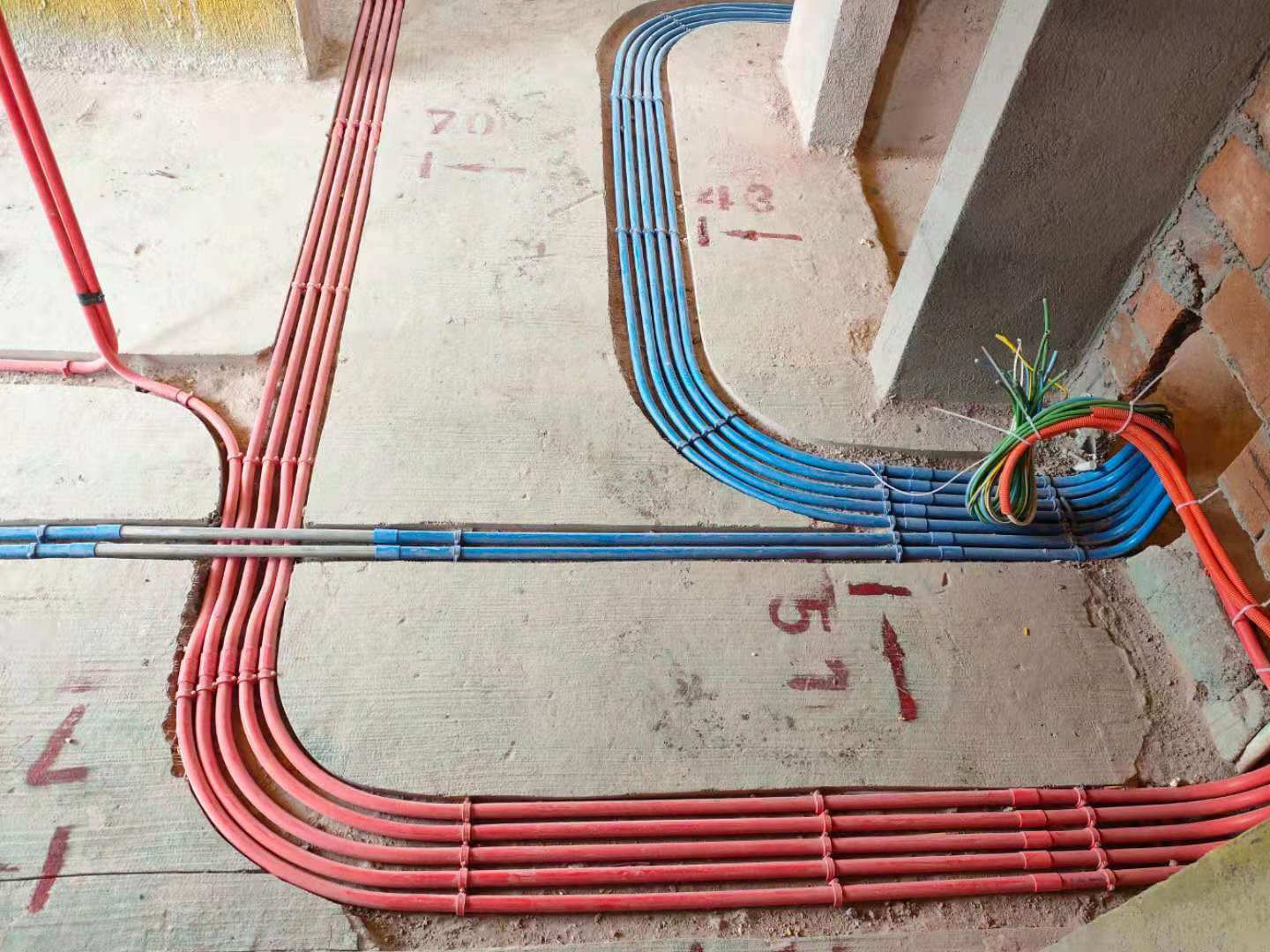

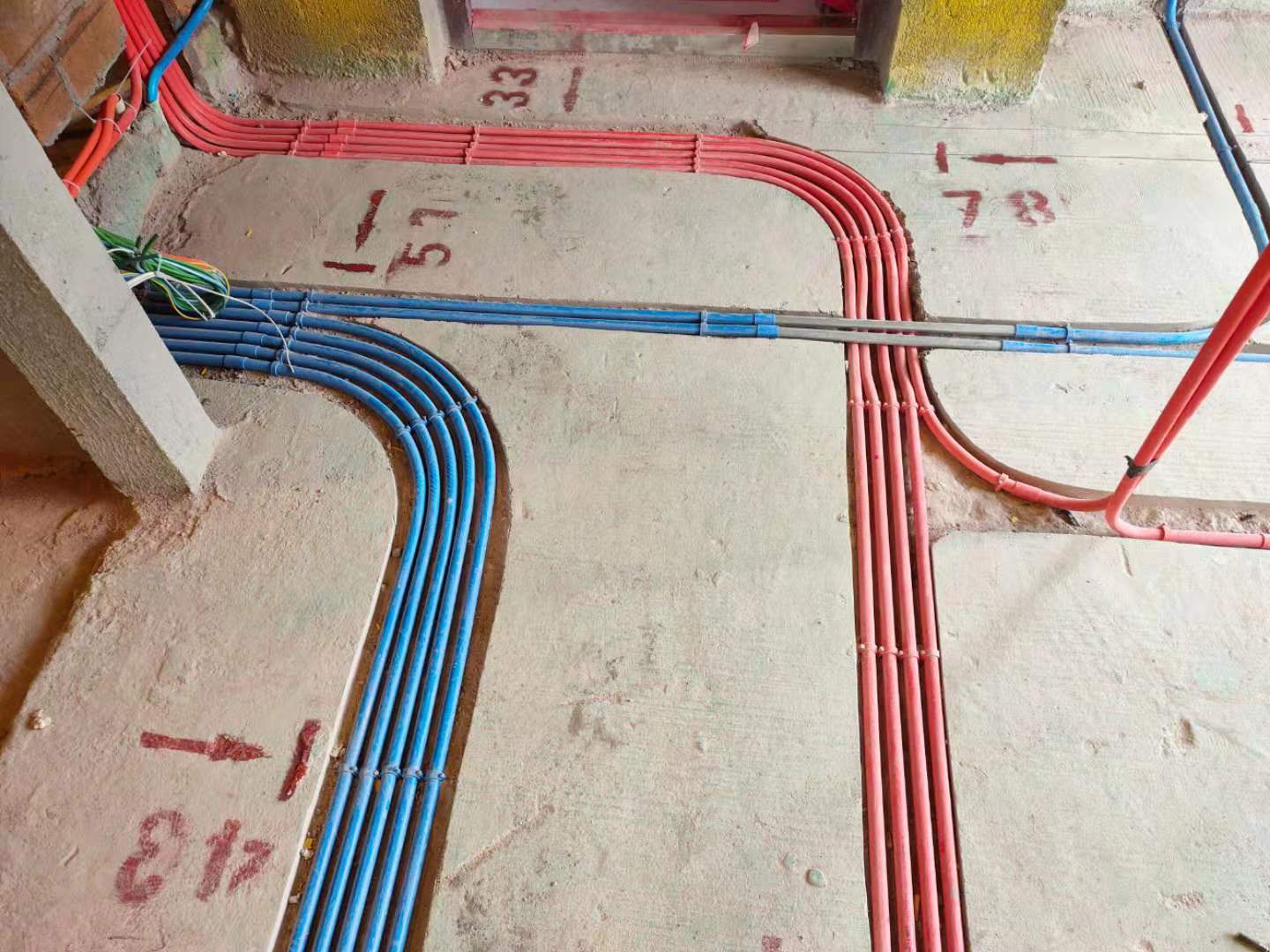

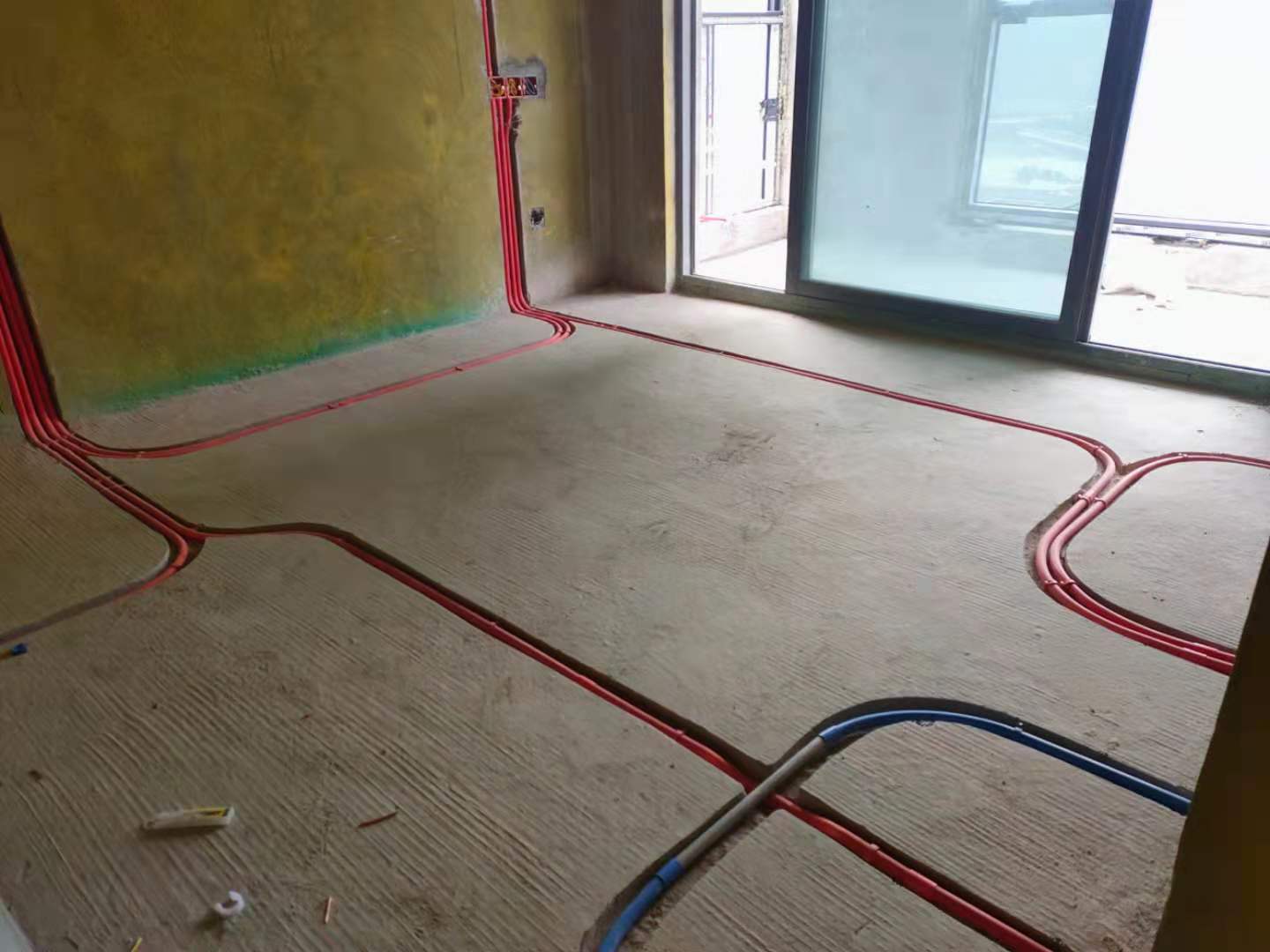

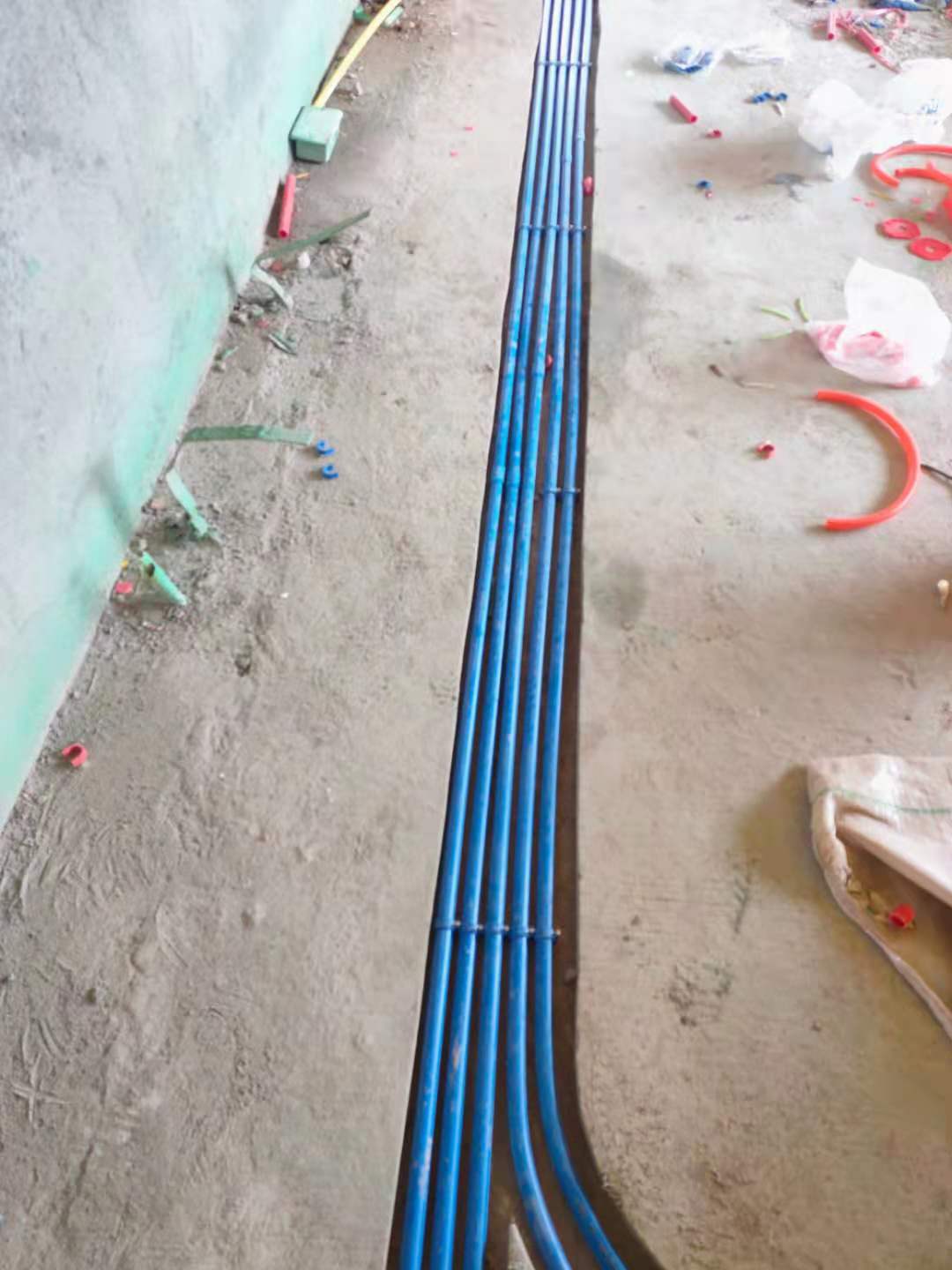

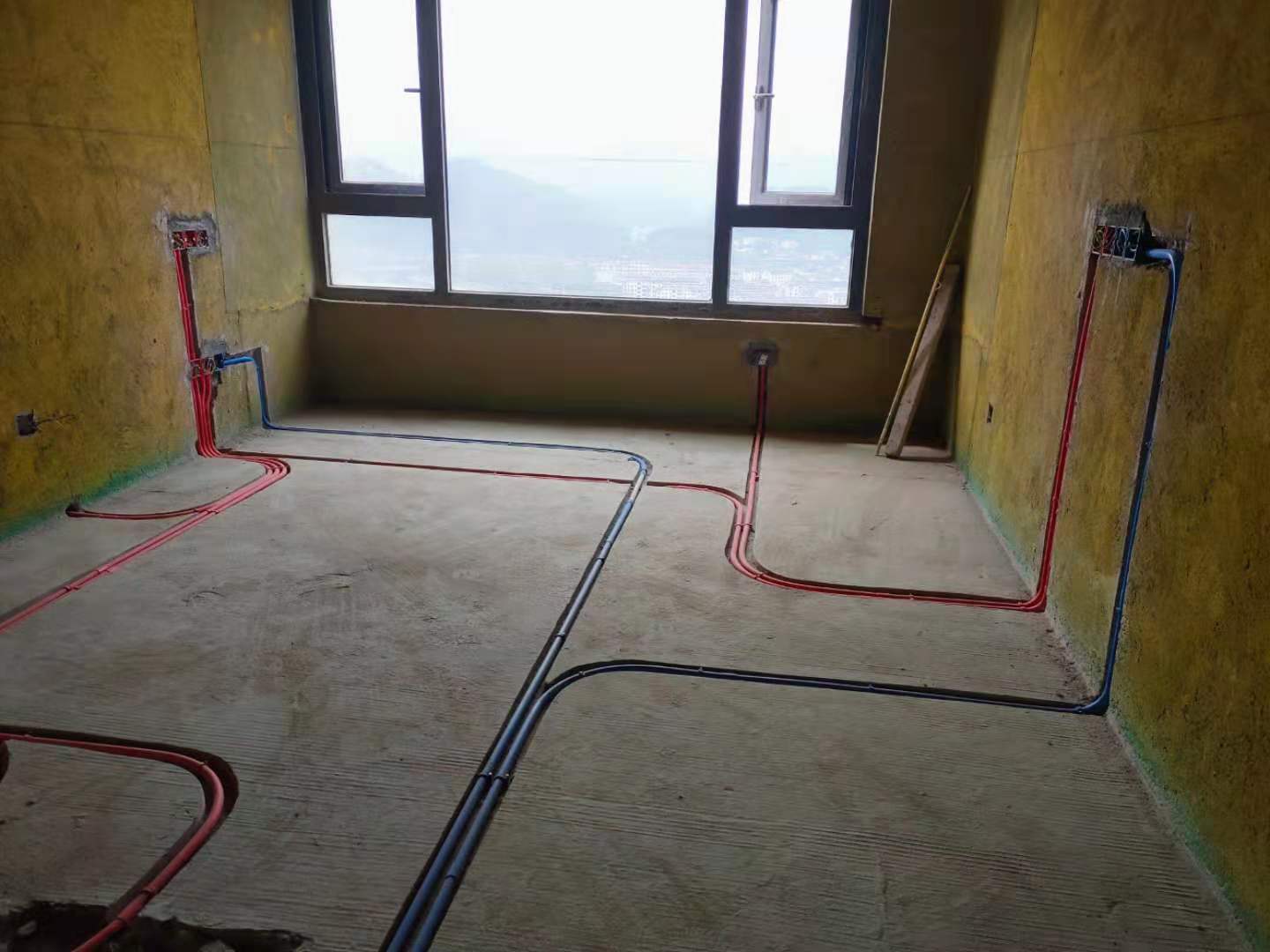

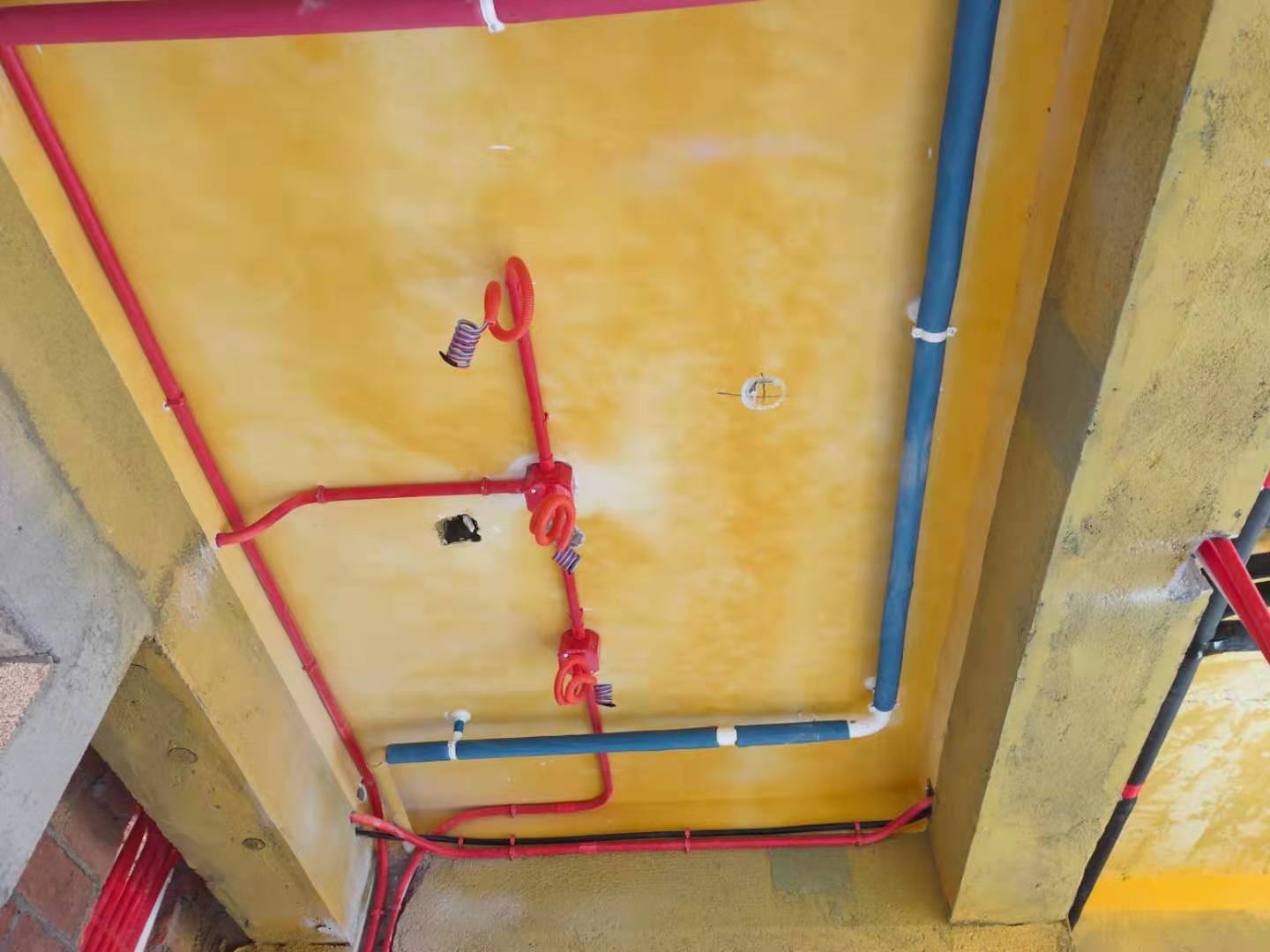

两根以上线管排列采用平钉法,间隙均匀




回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-4-19 17:15:54 | 显示全部楼层

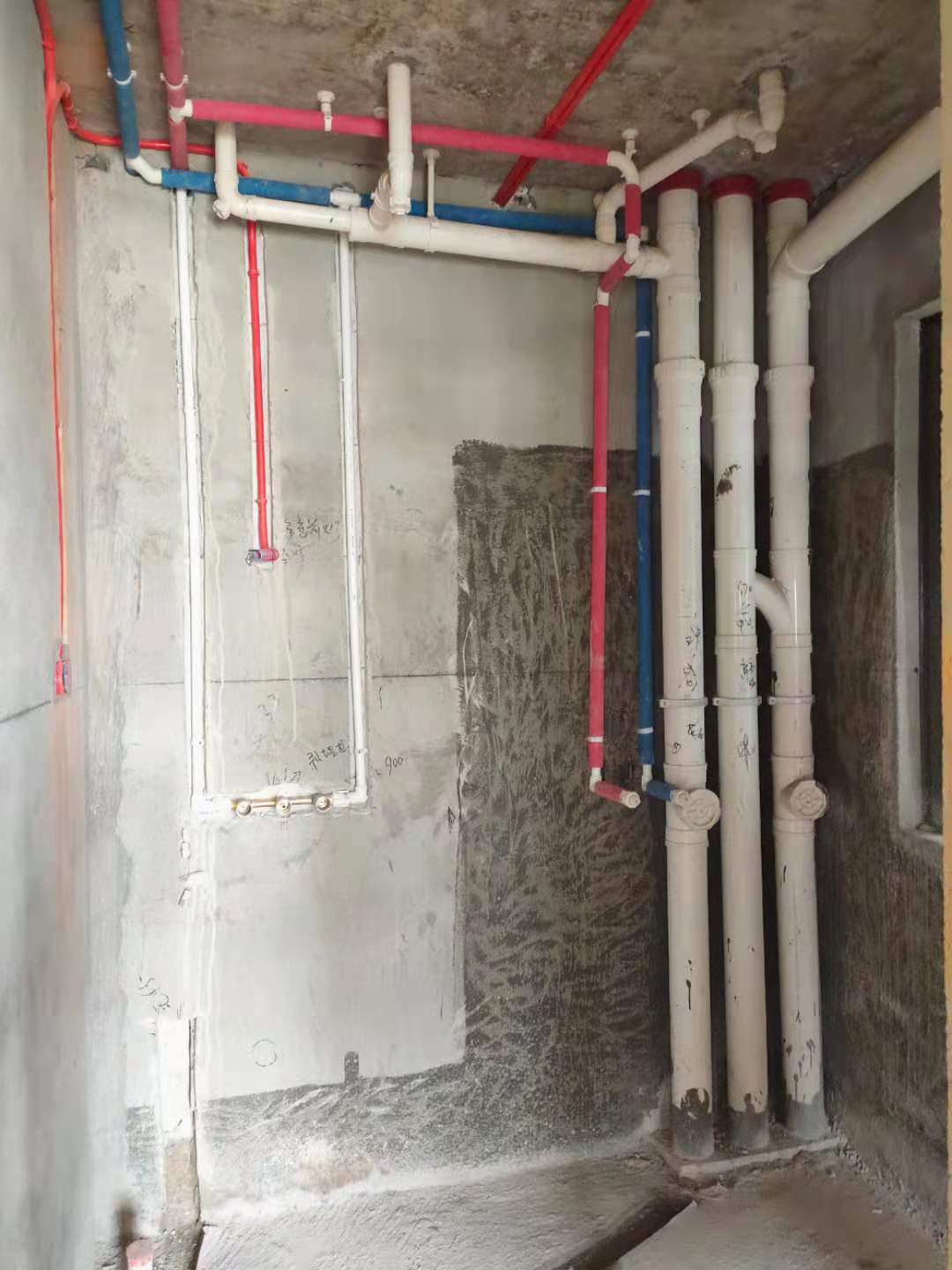

水电工艺施工基本完成










回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-4-23 14:48:38 | 显示全部楼层

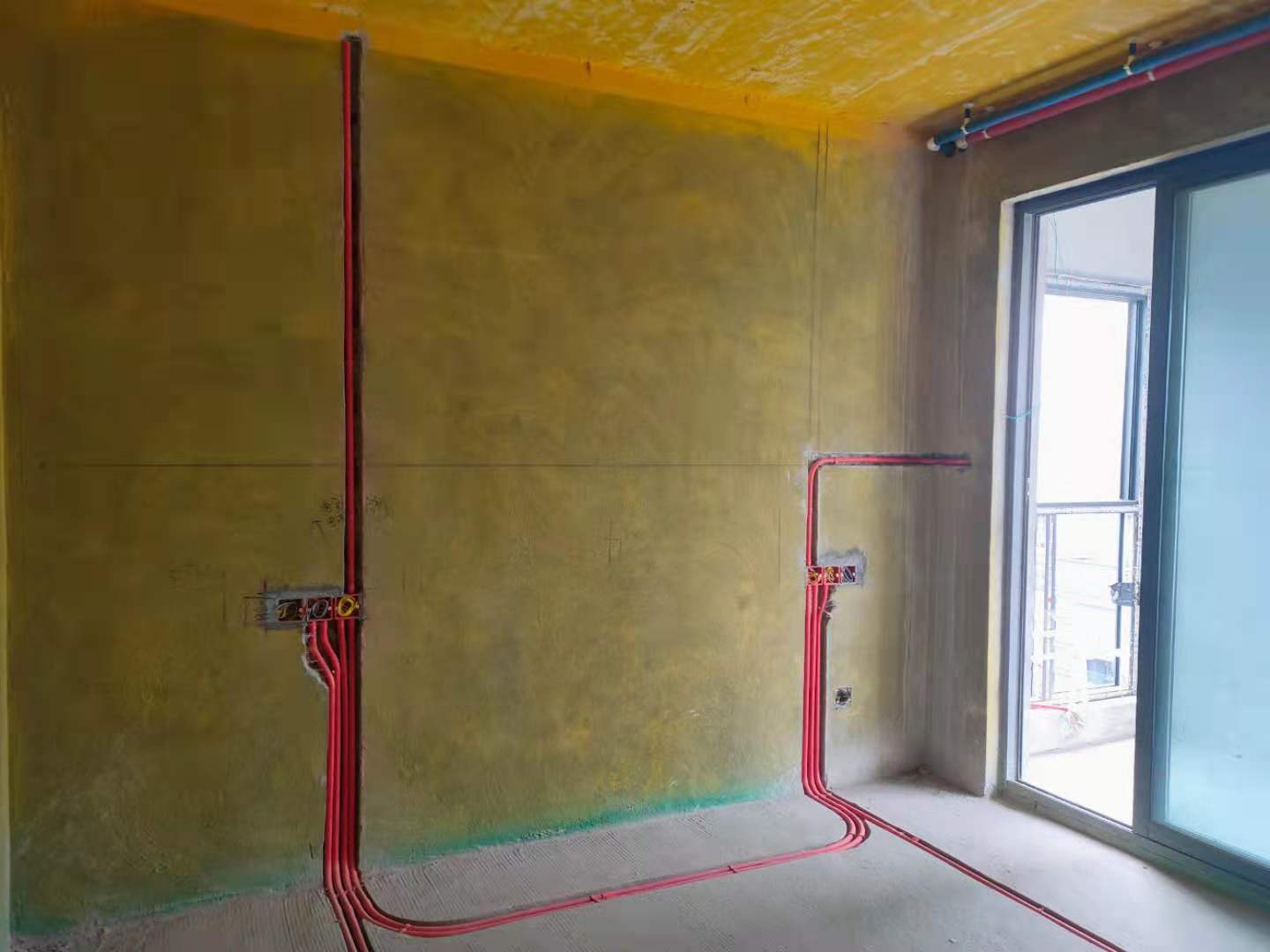

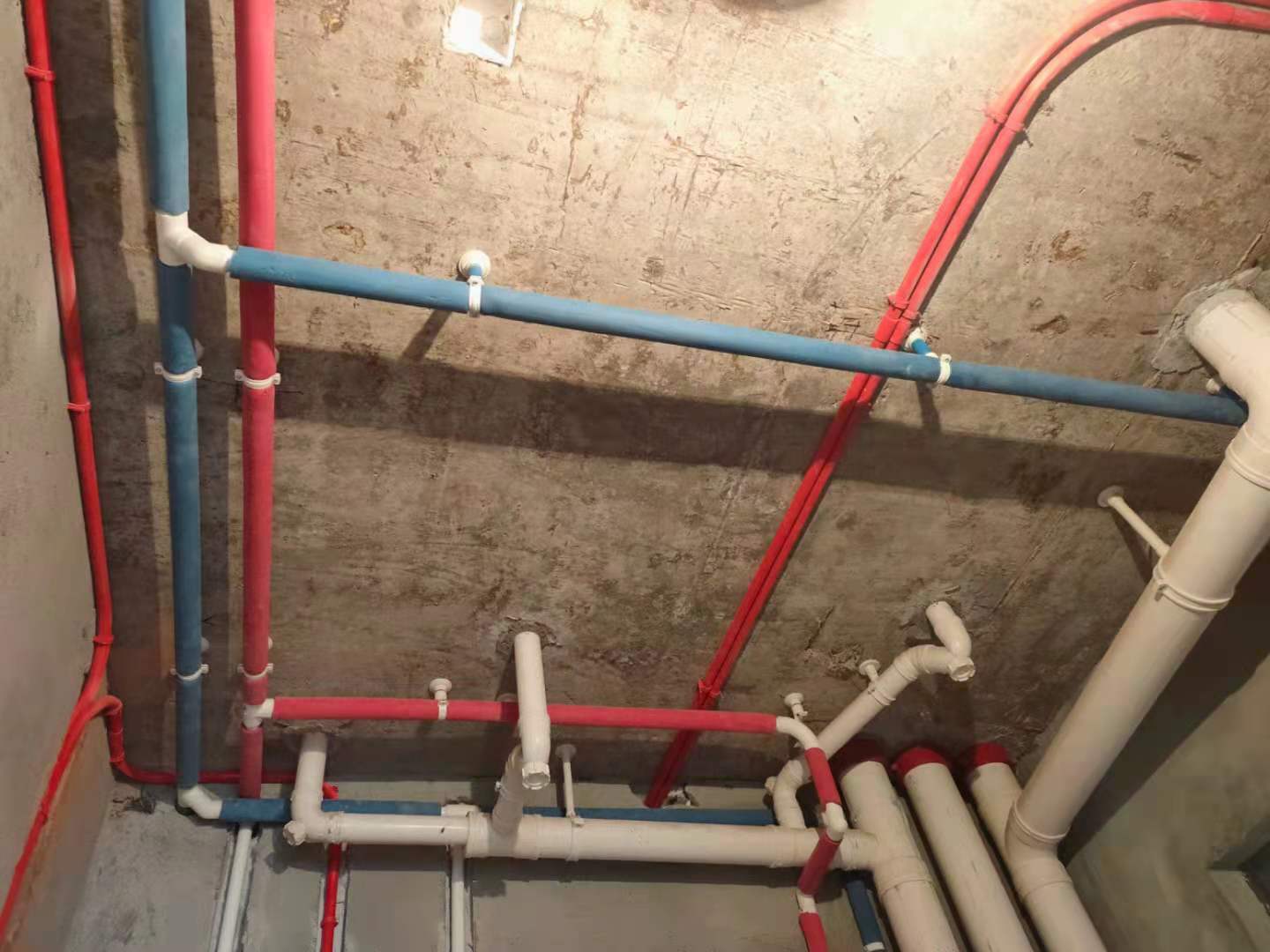

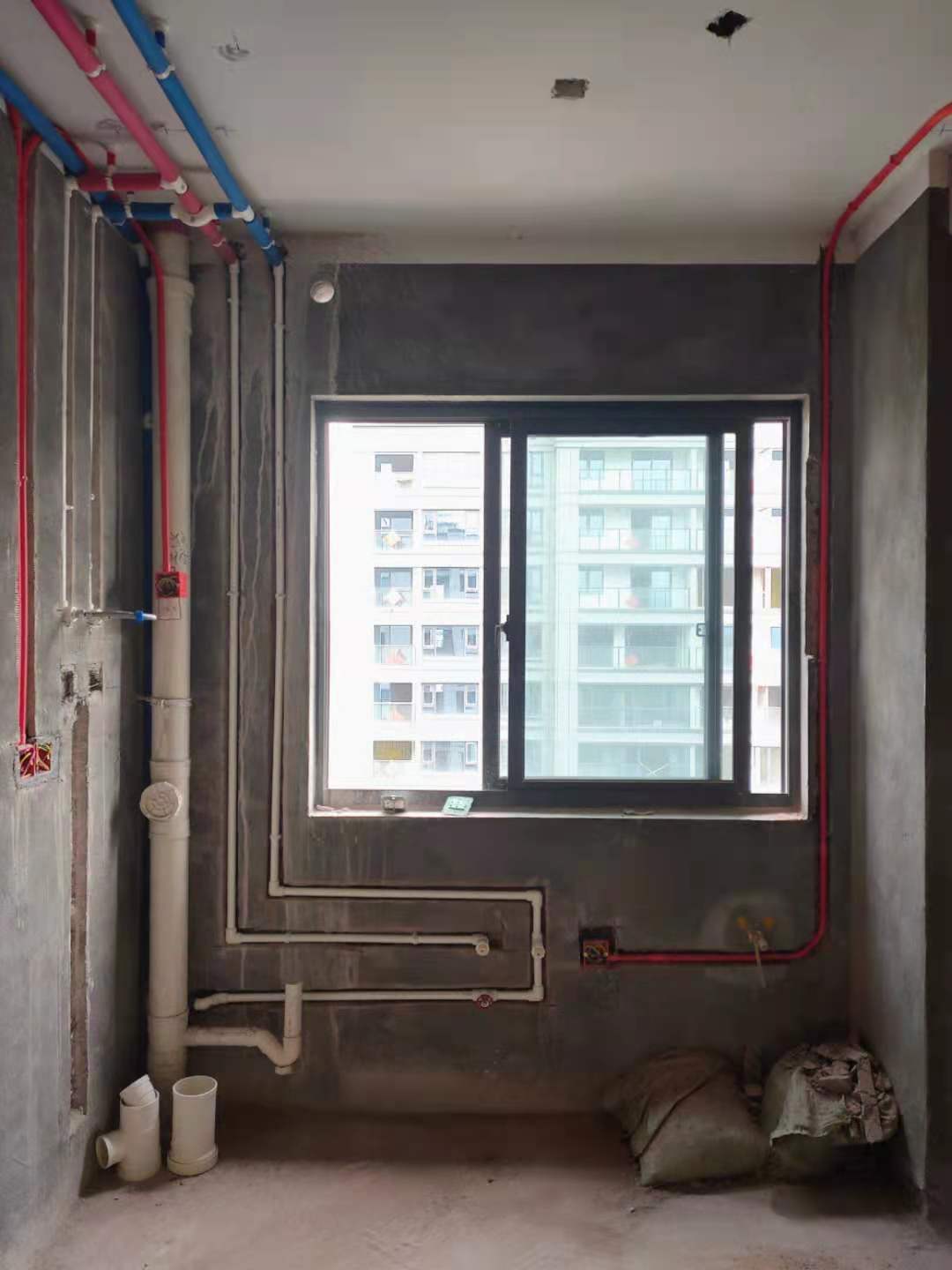

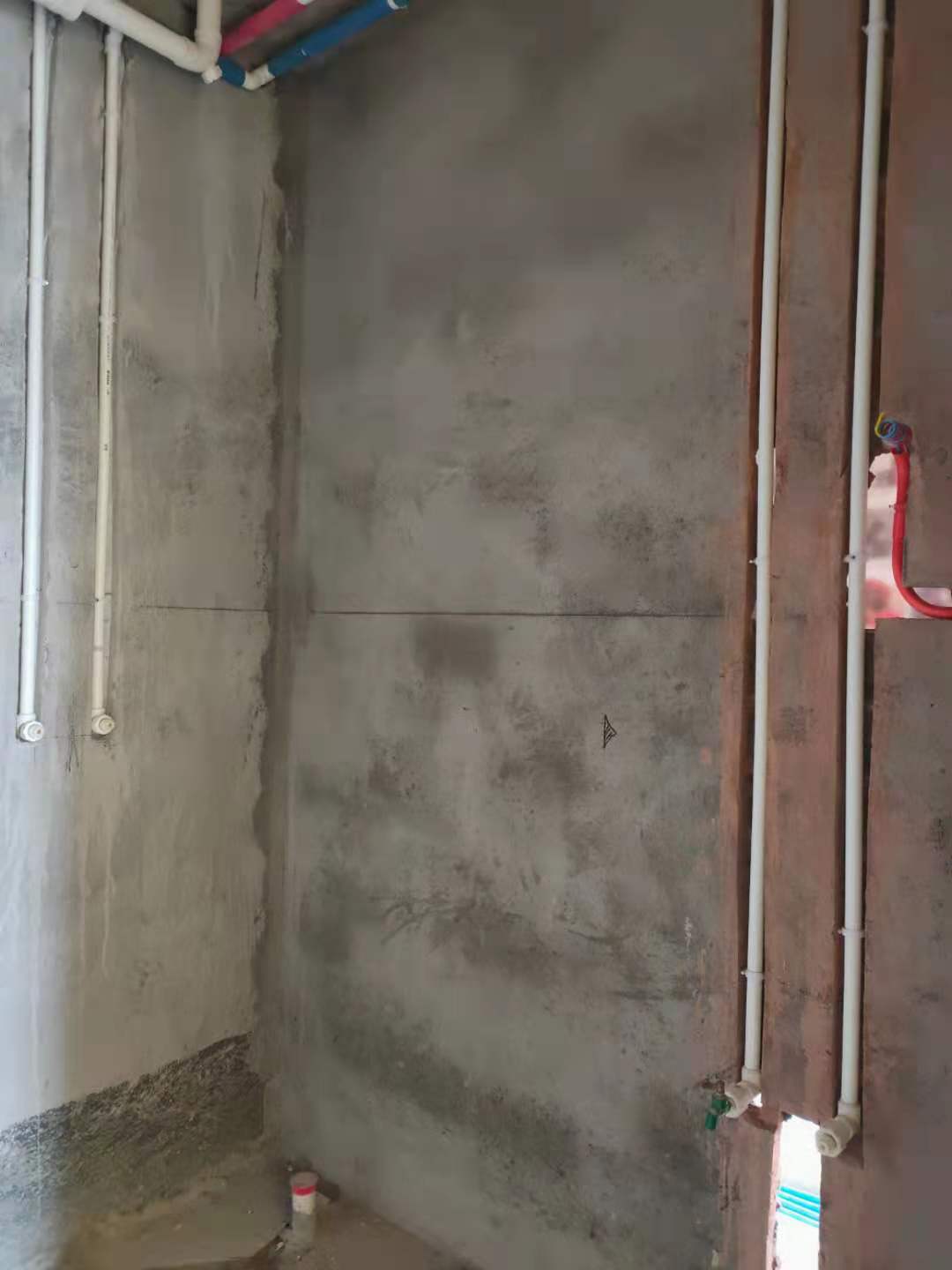

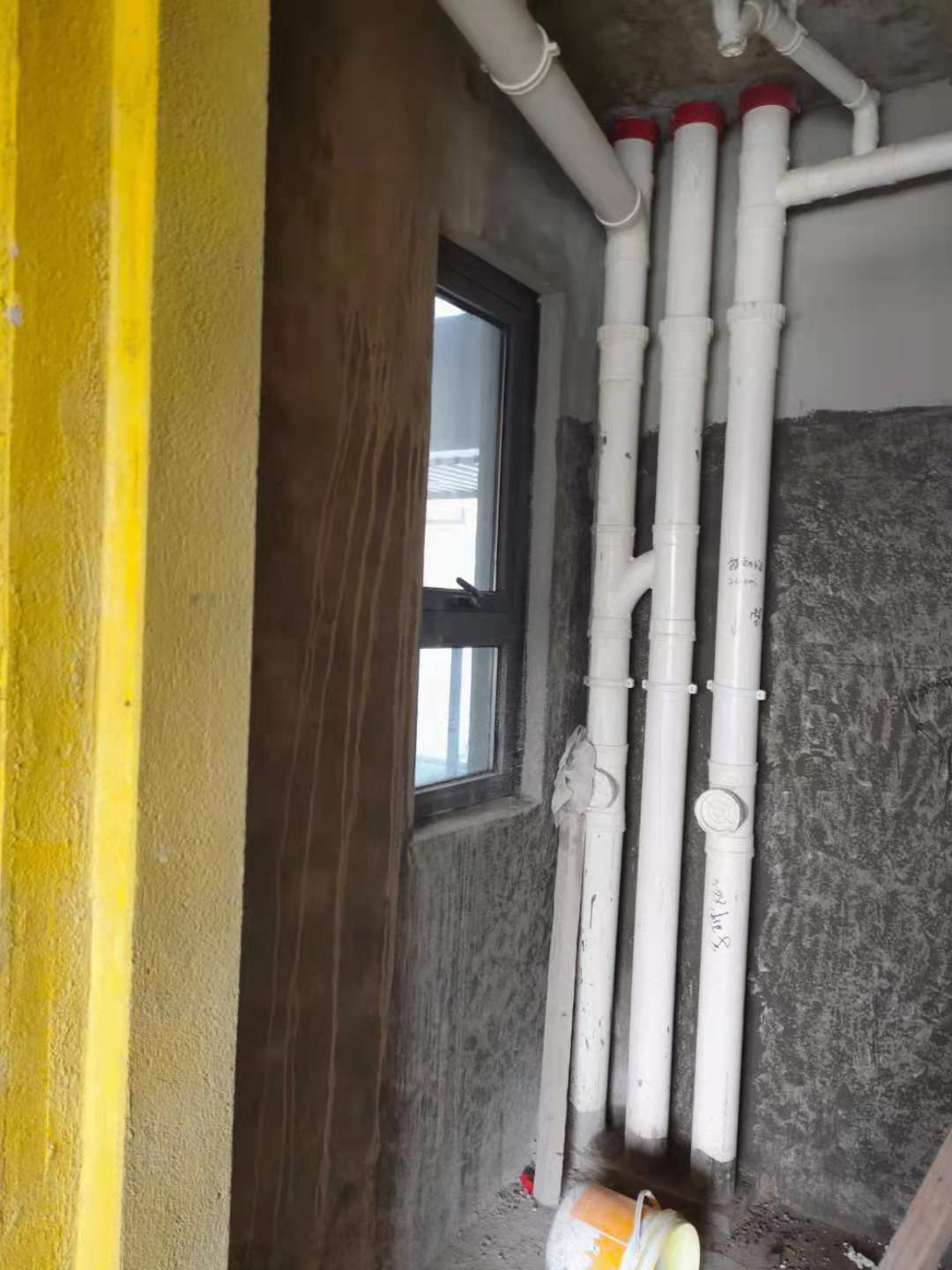

外卫水电线路分布







回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-4-23 14:49:28 | 显示全部楼层

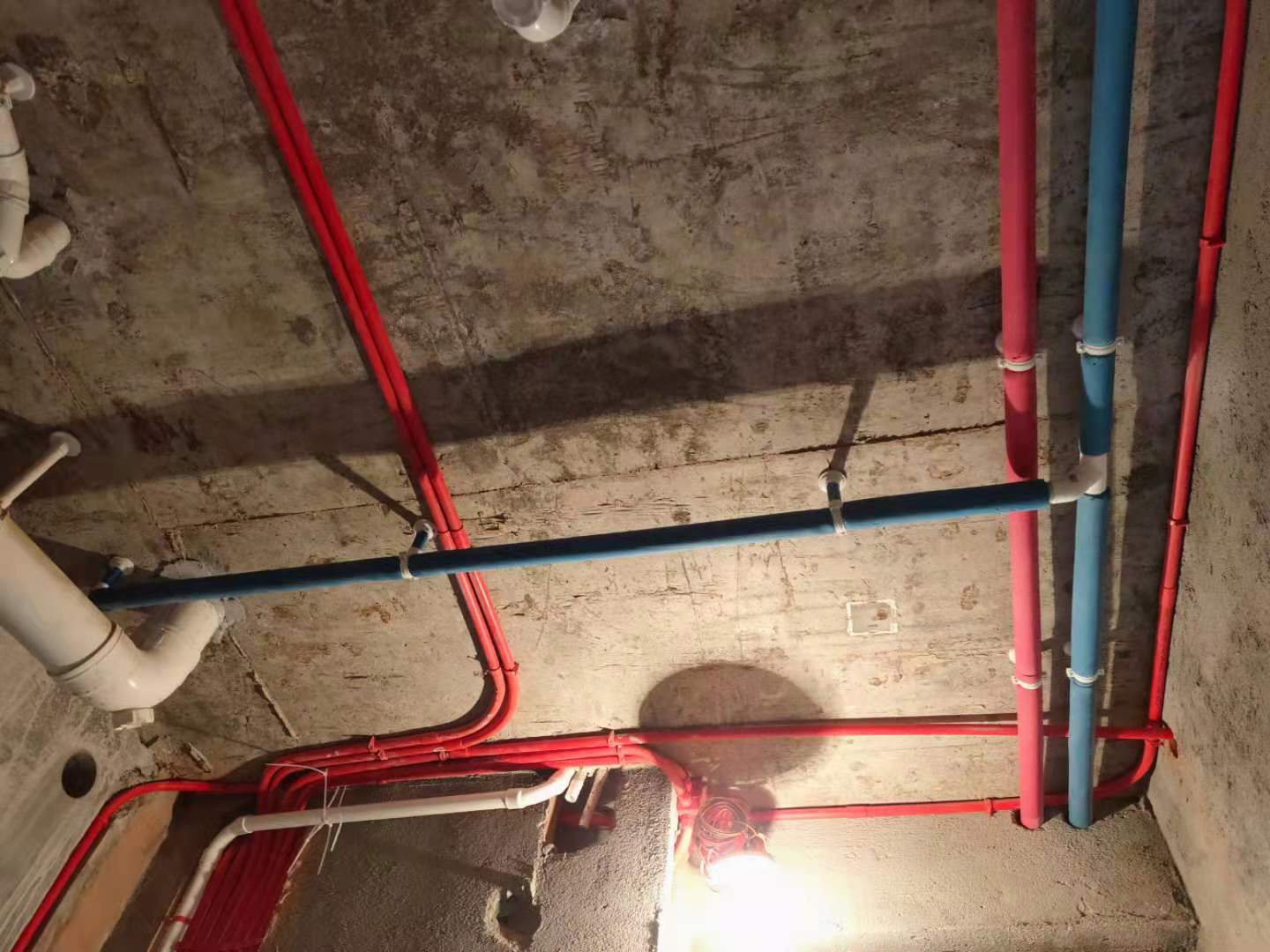

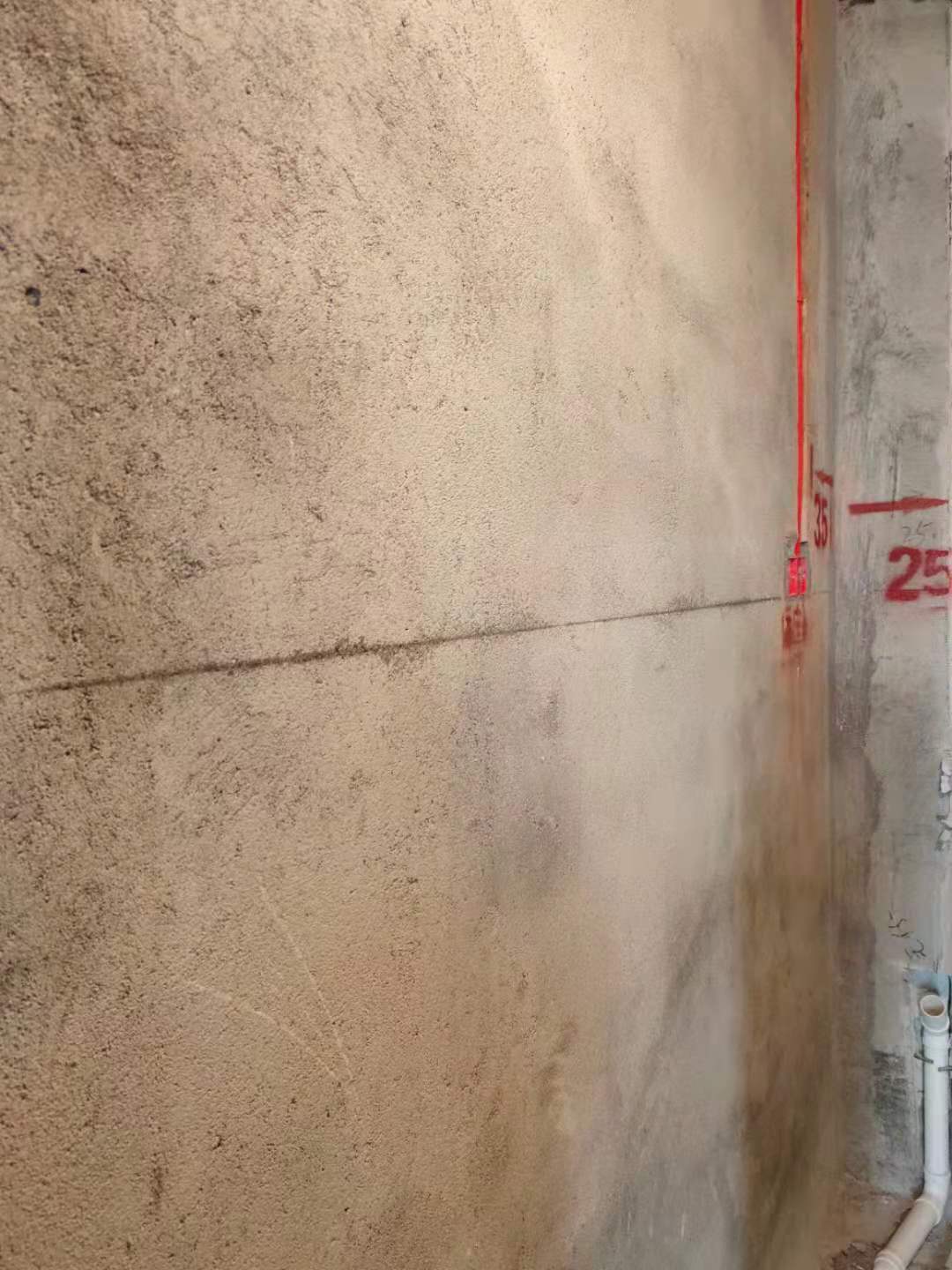

外卫  对角水电线路分布










回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-4-23 14:51:03 | 显示全部楼层

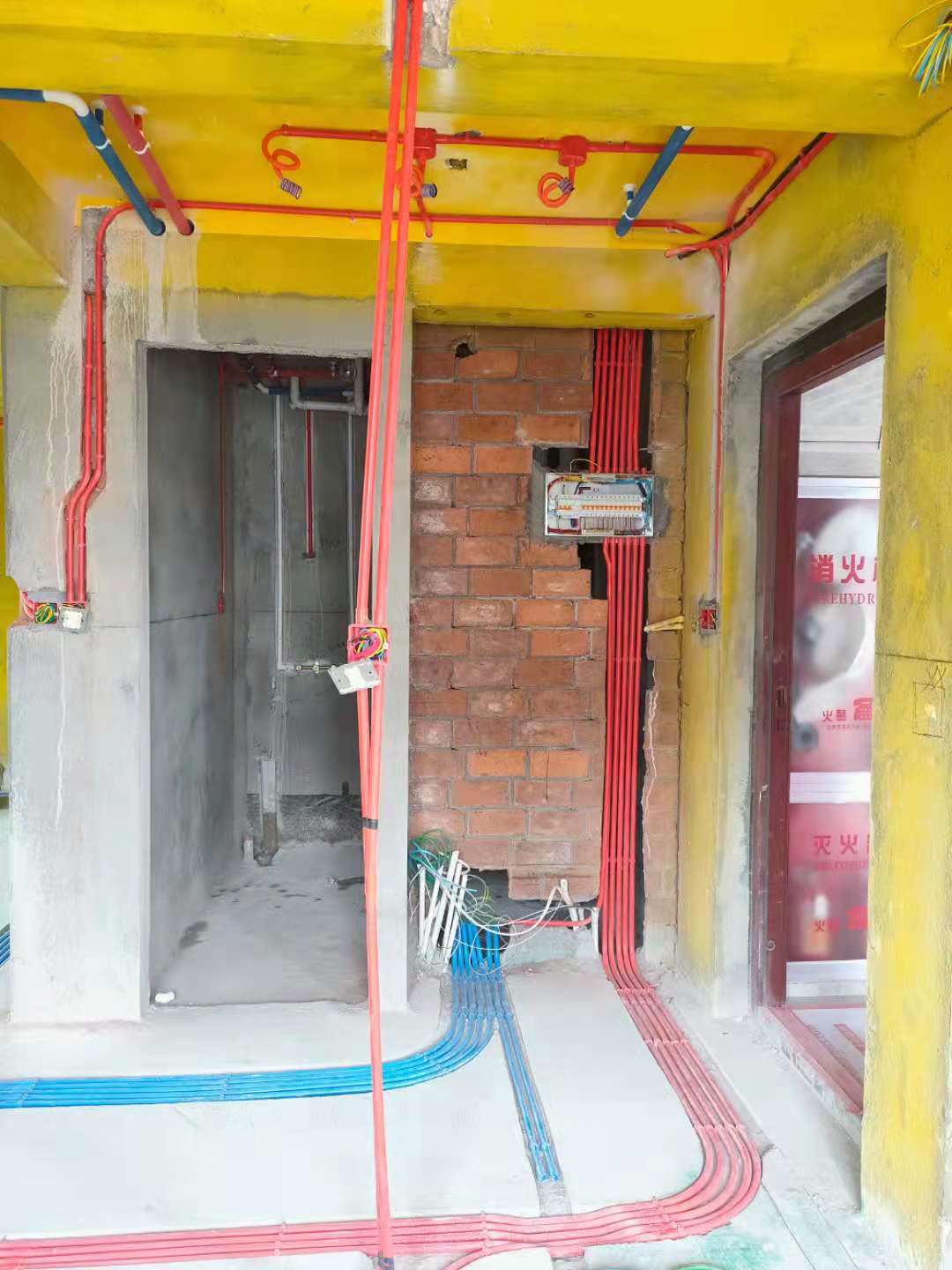

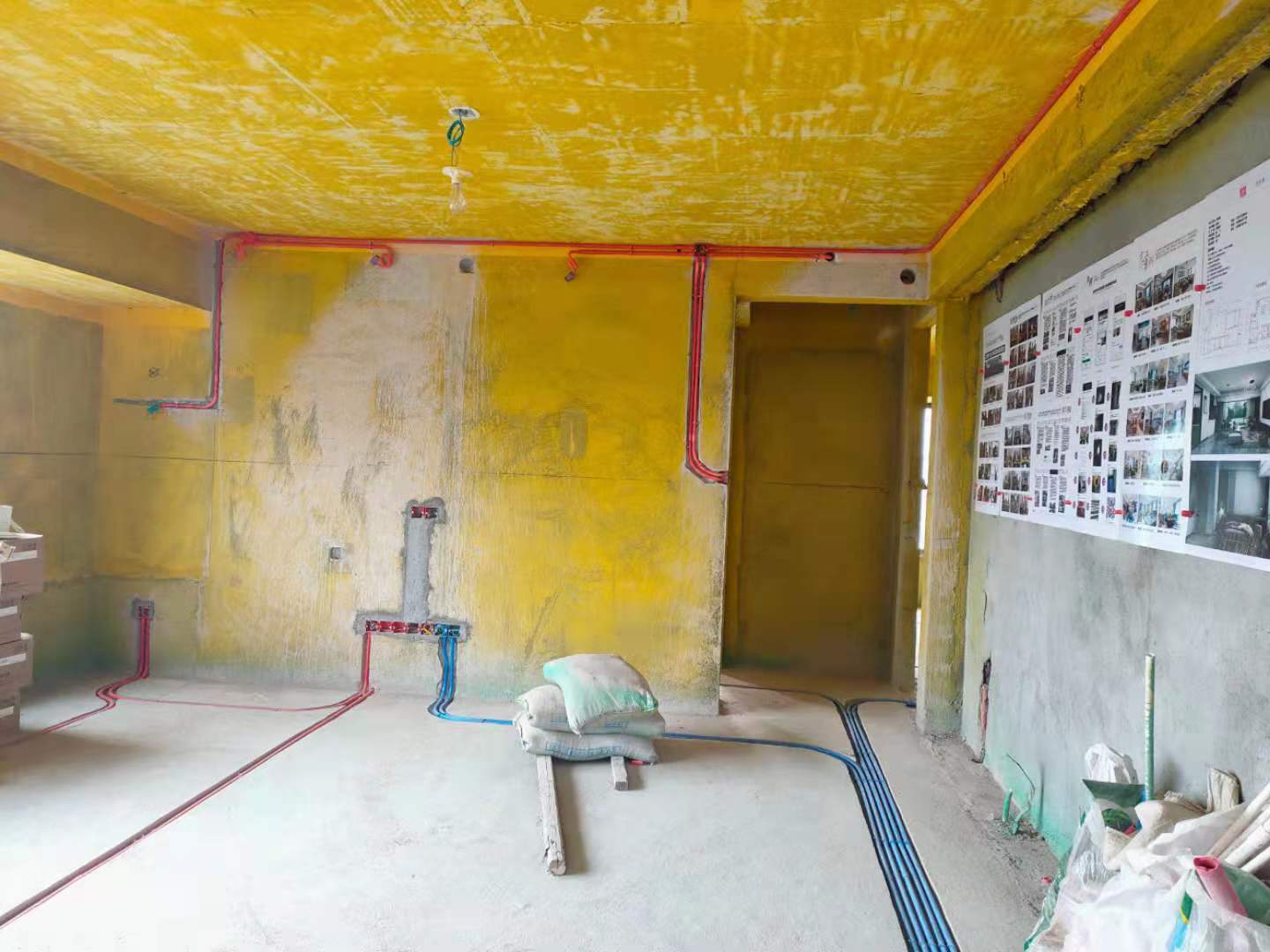

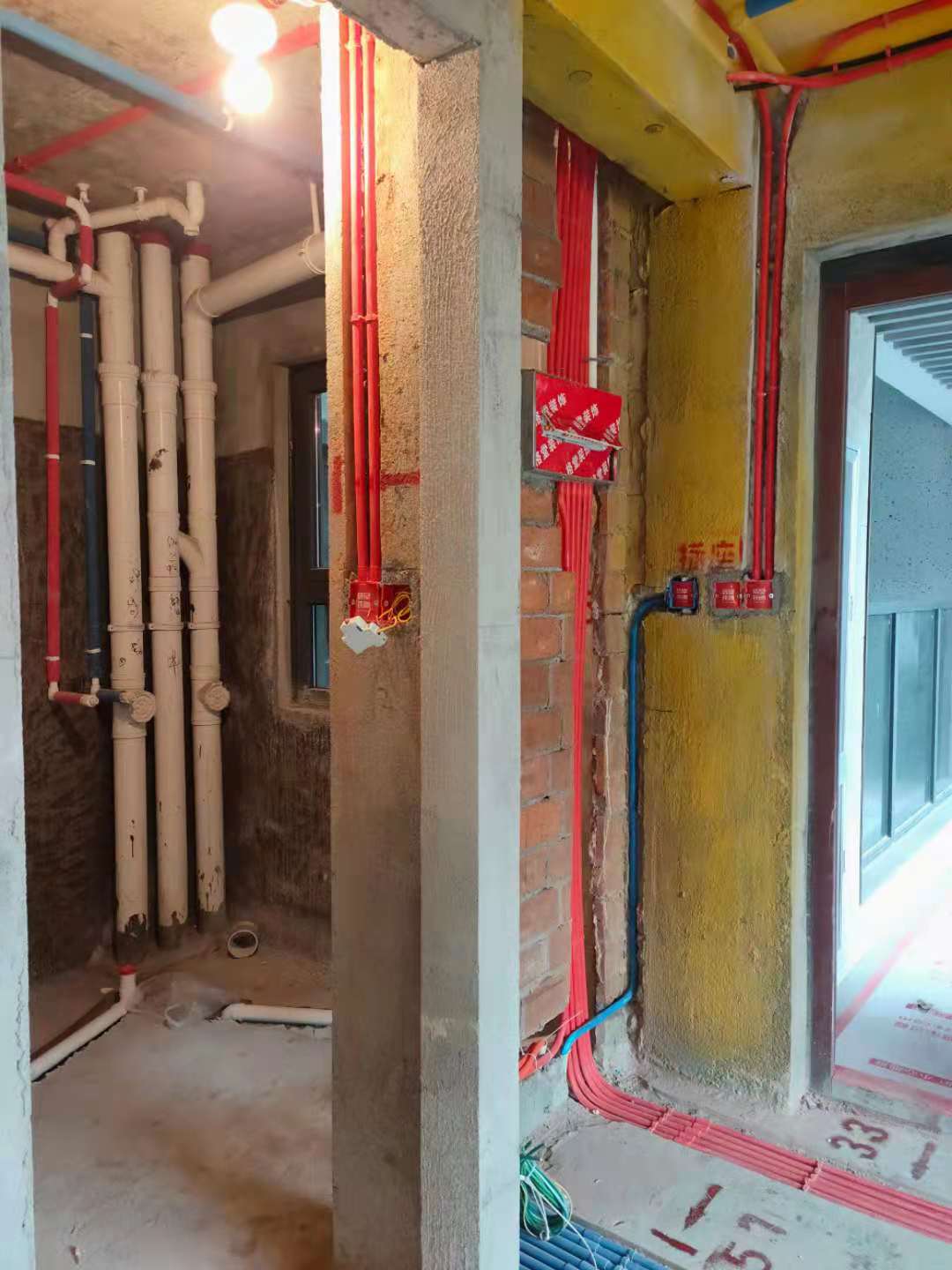

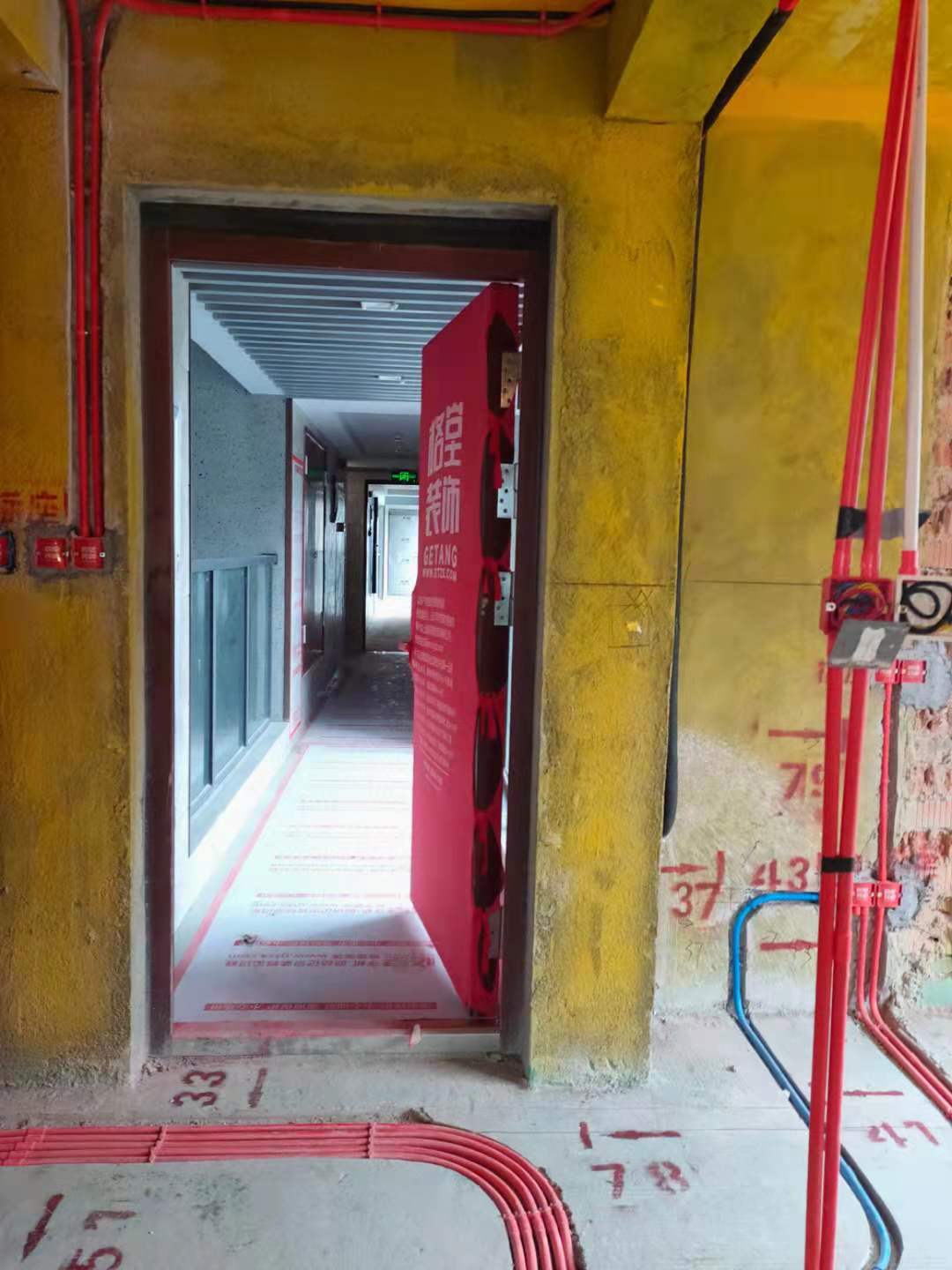

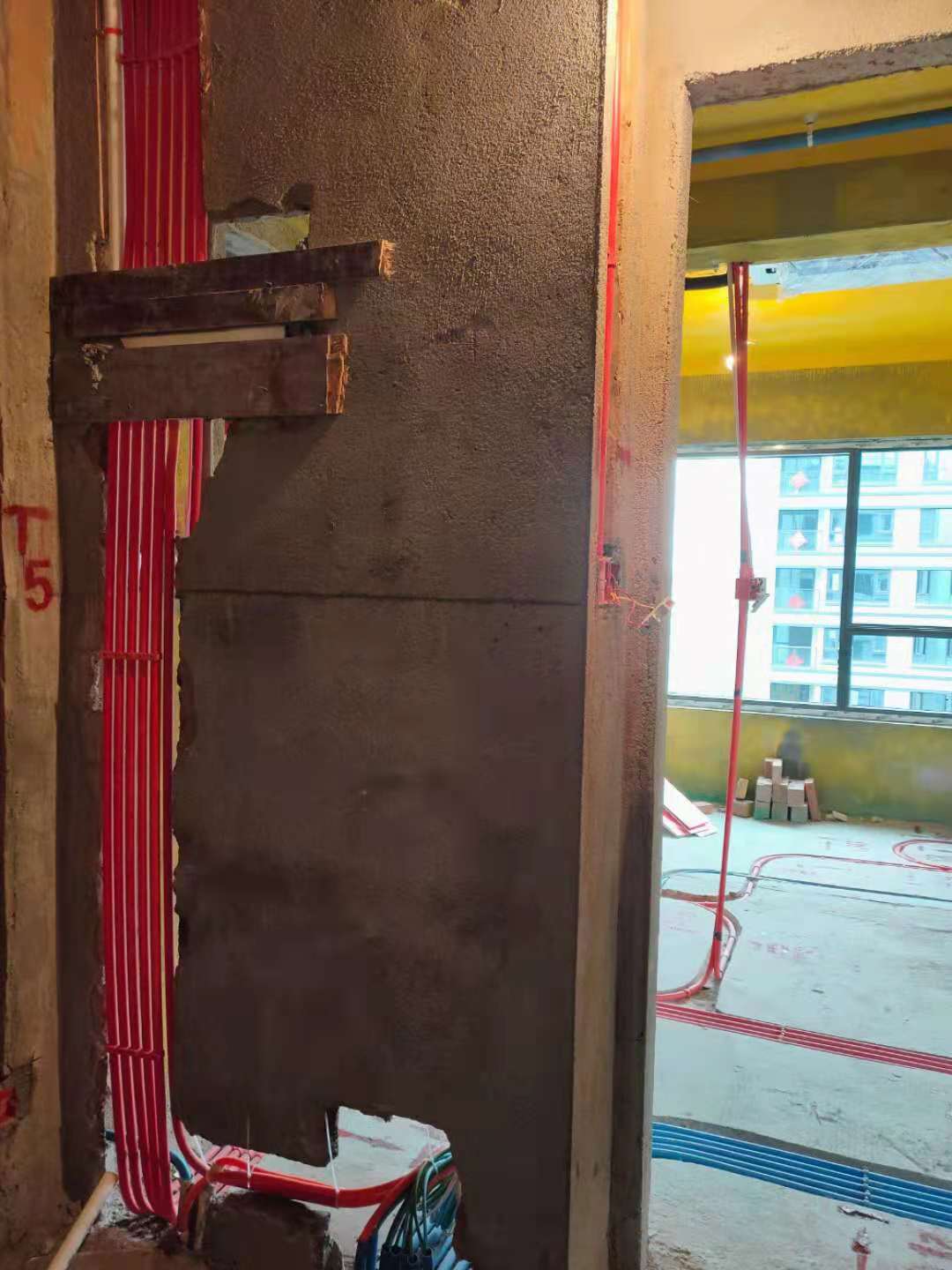

进户门过道水电线路分布







回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-4-23 14:51:47 | 显示全部楼层

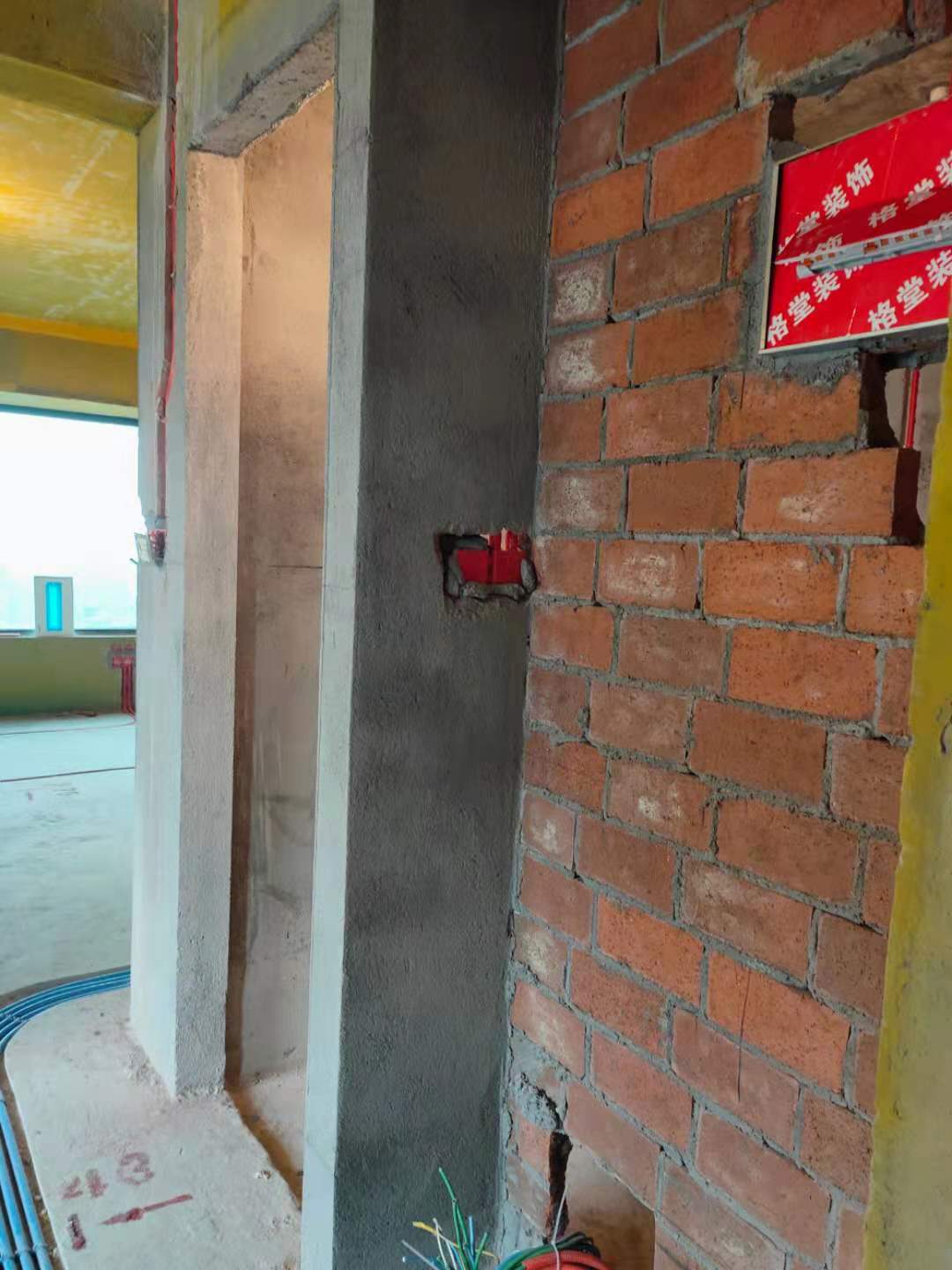

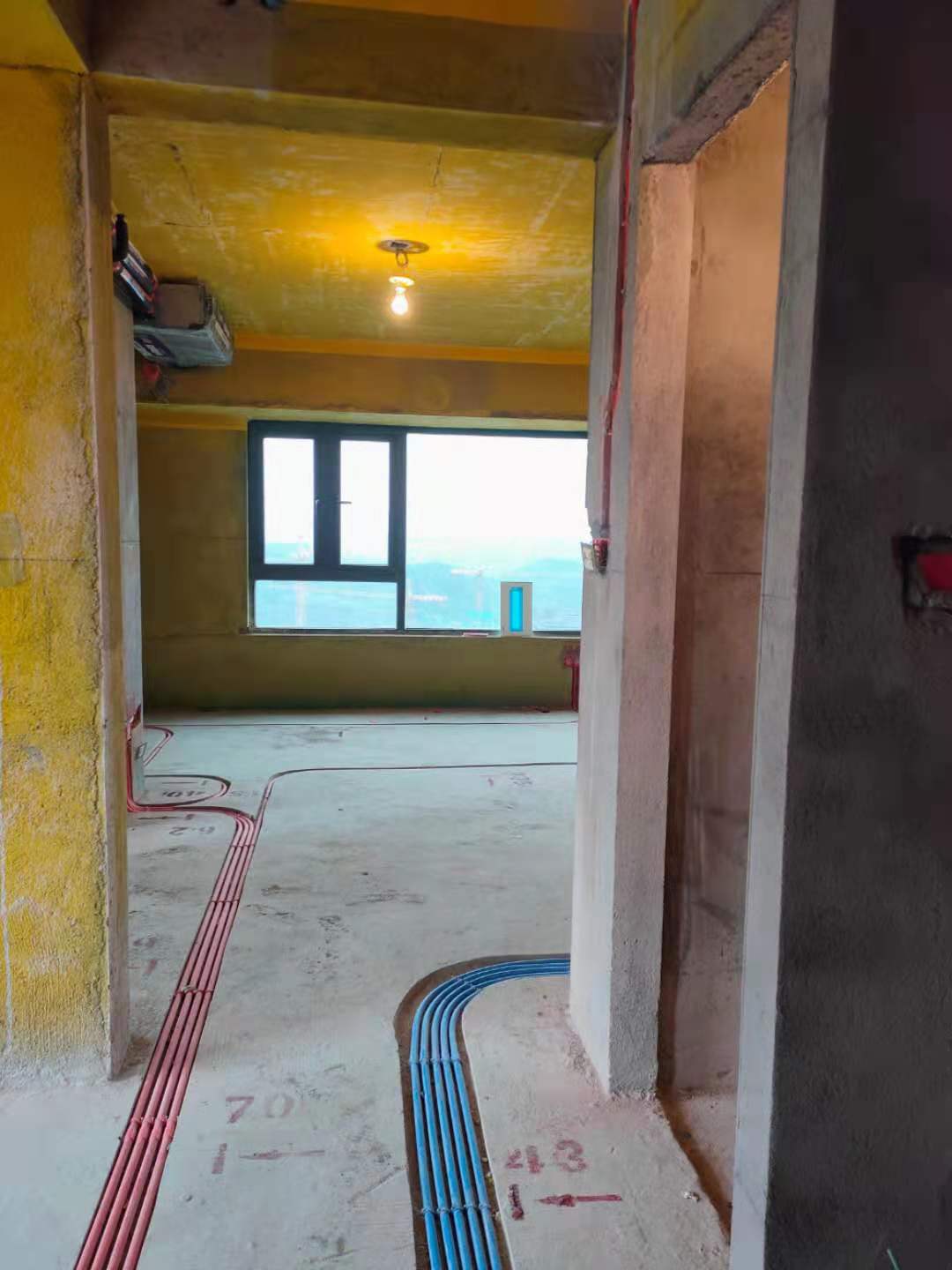

进户门过道   对角水电线路分布







回复 支持 反对

使用道具 举报
