中央郡7-1-4#165㎡现代极简——静水流深

发表于 2021-5-5 12:09:54

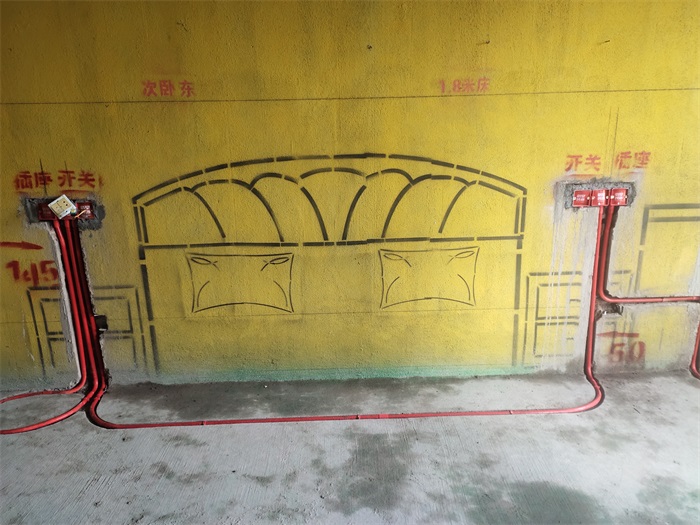

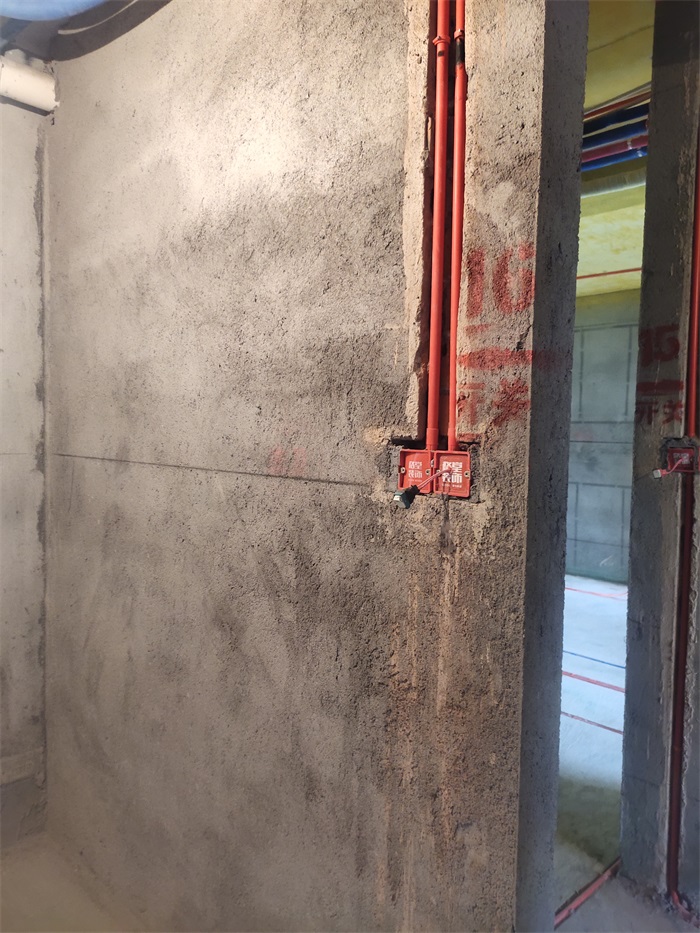

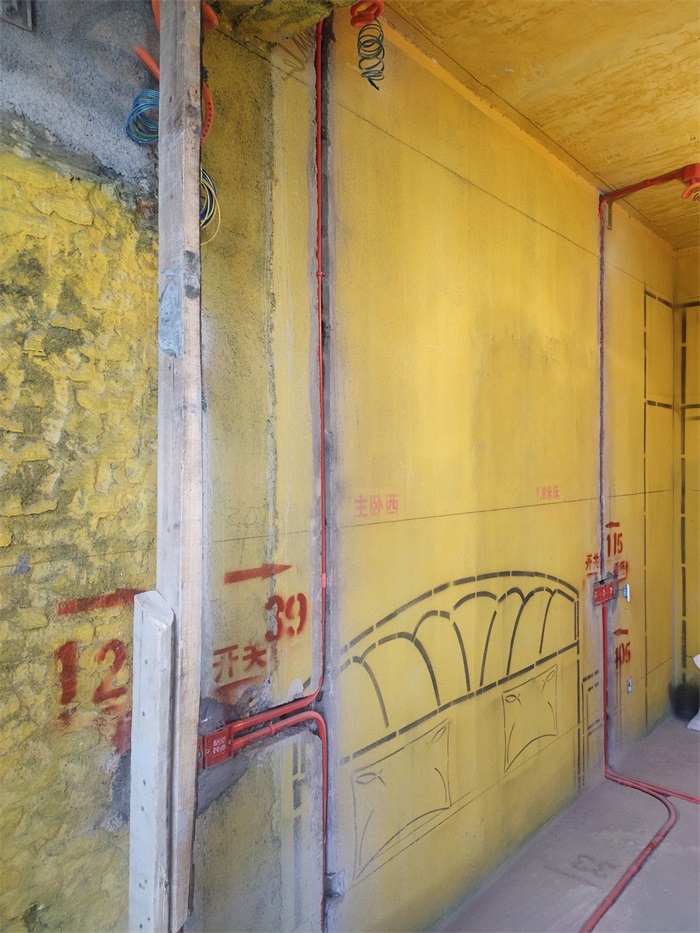

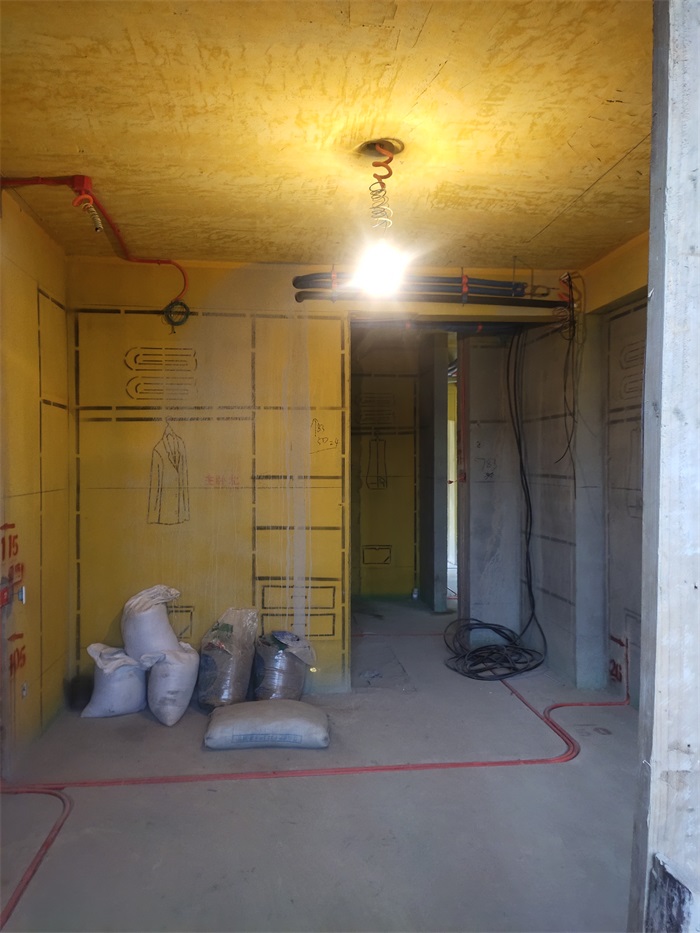

主卧水电布线图

发表于 2021-5-5 12:10:14

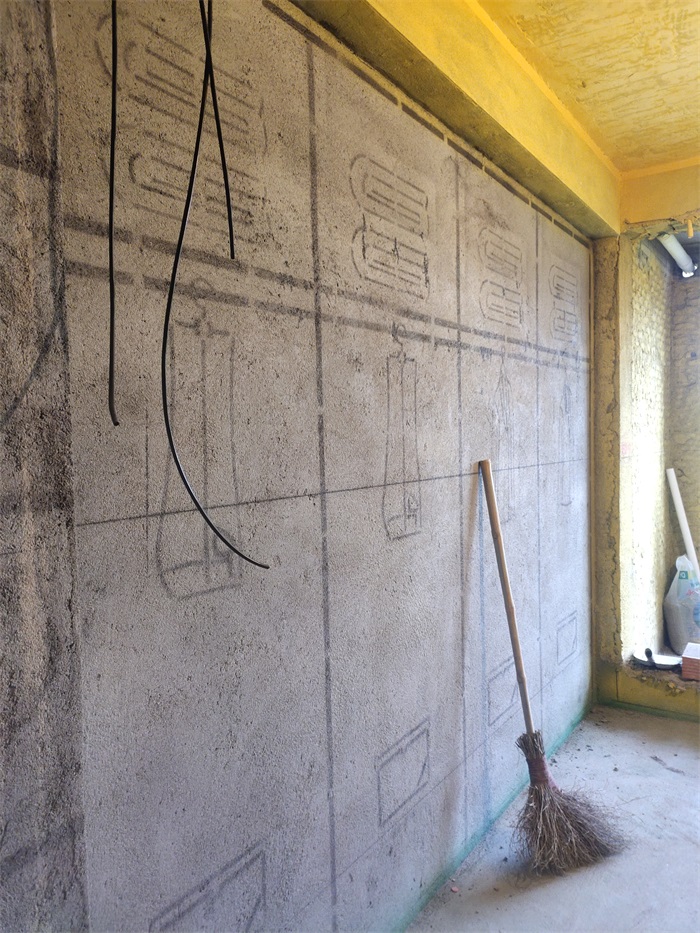

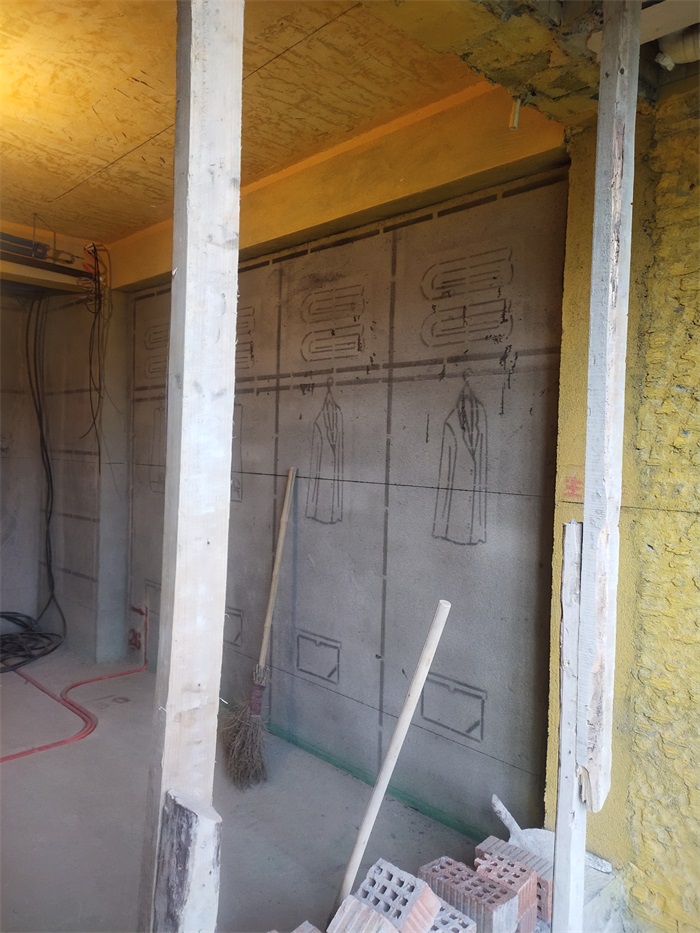

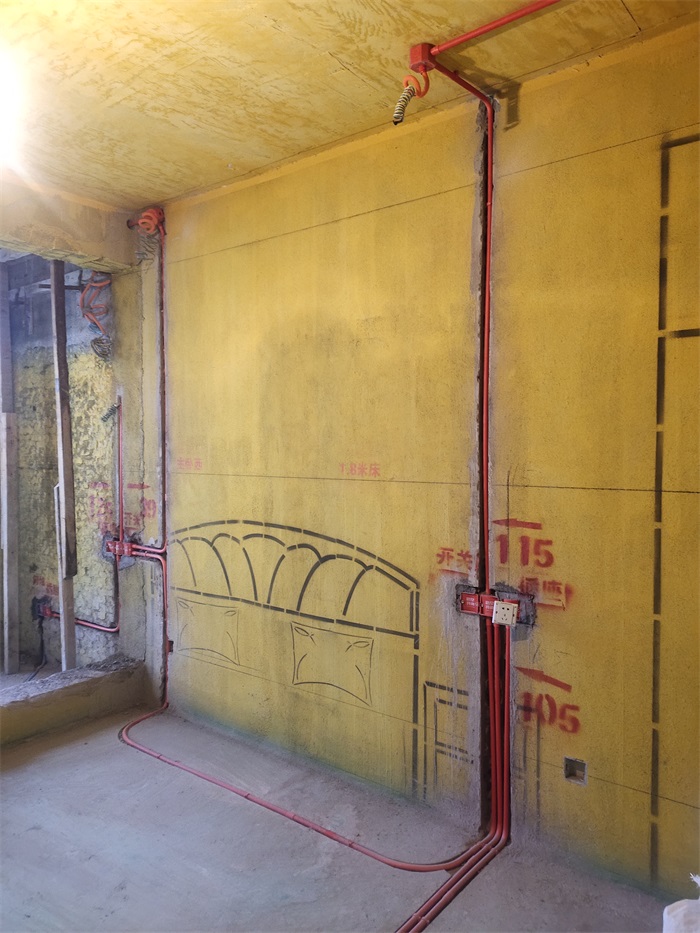

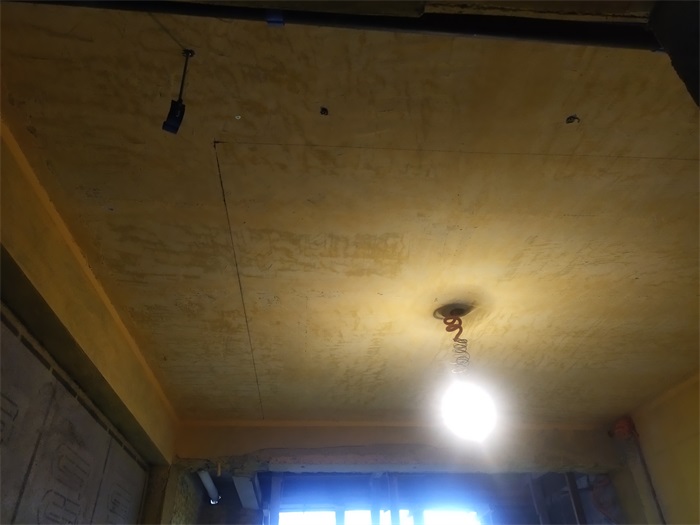

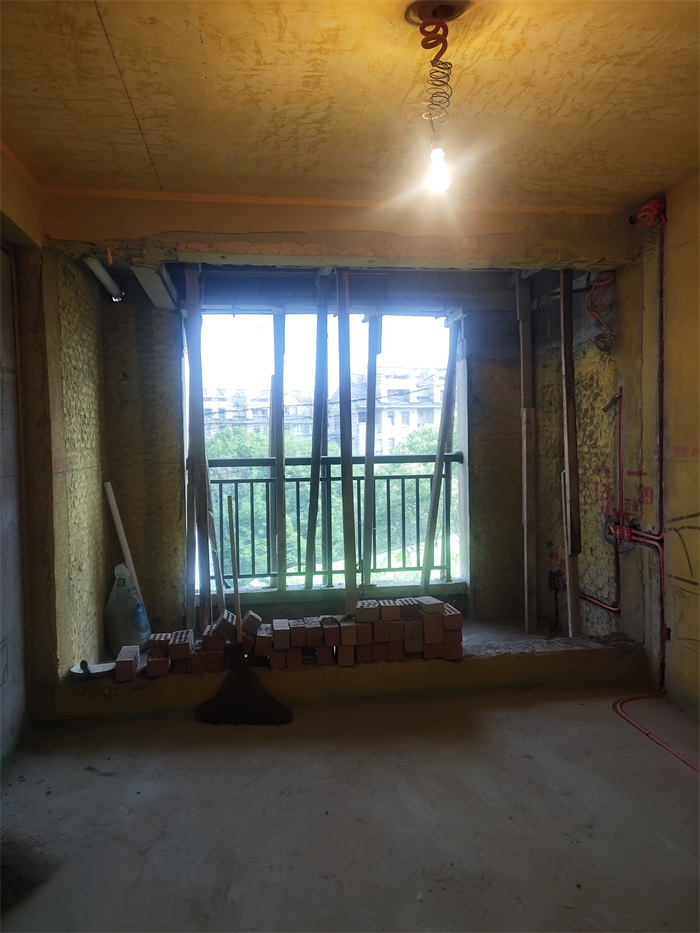

主卧对角

发表于 2021-5-5 12:10:40

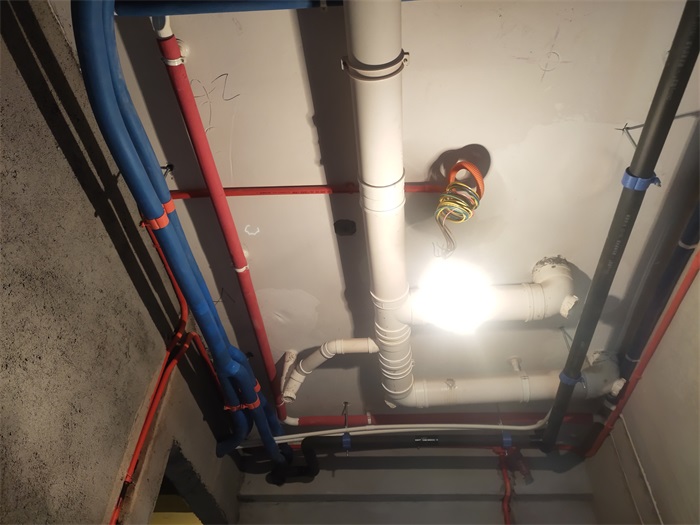

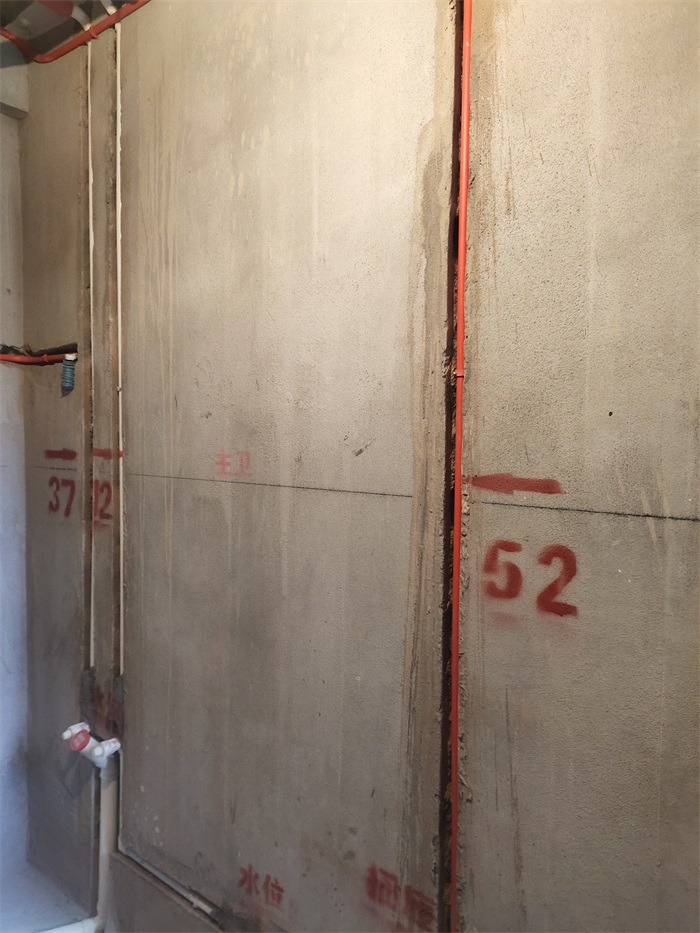

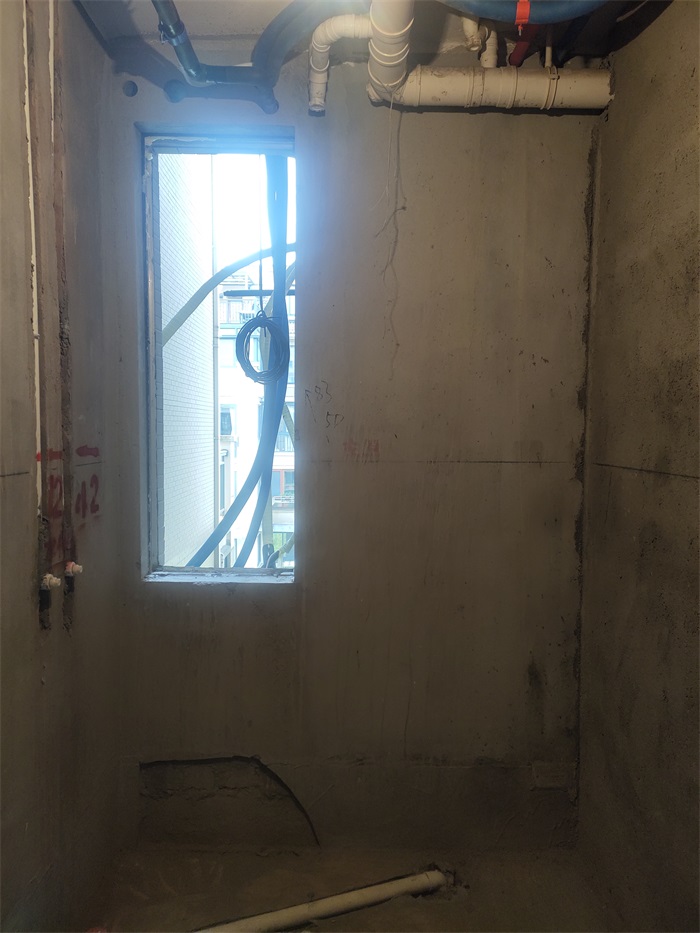

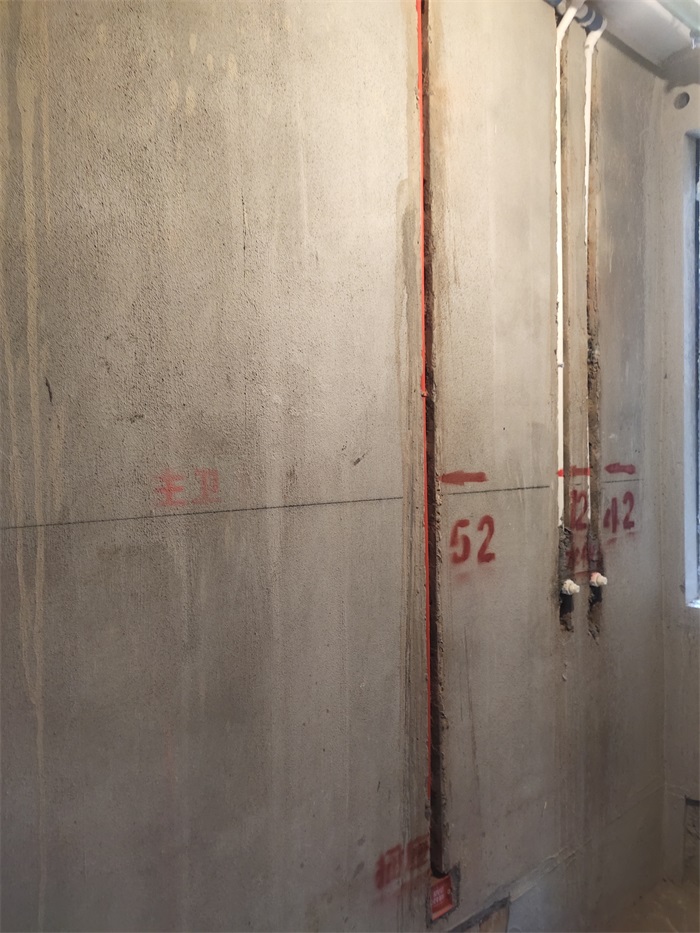

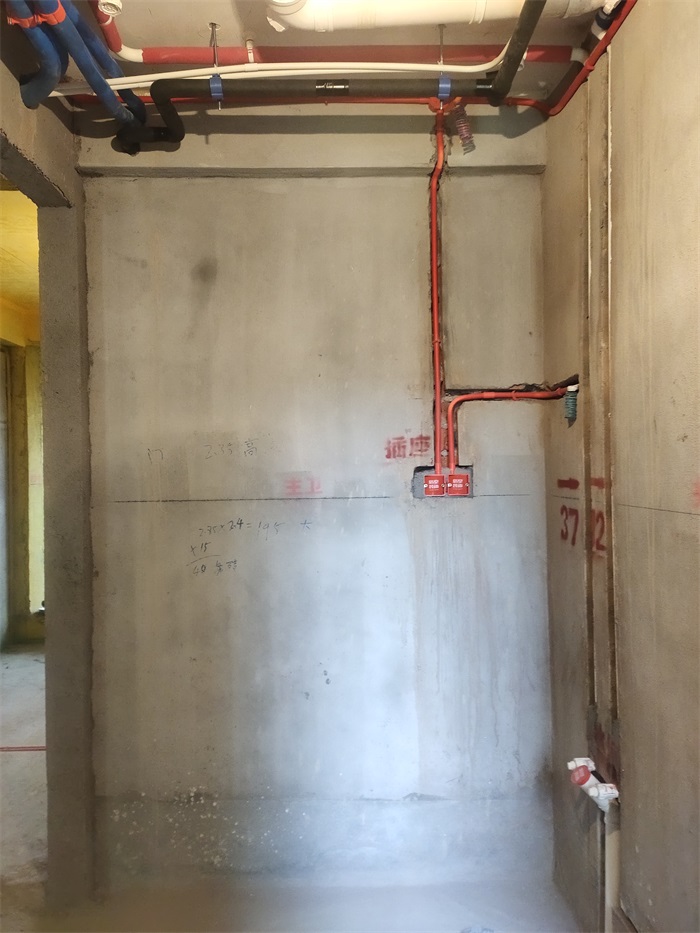

主卫水电布线图

发表于 2021-5-5 12:11:00

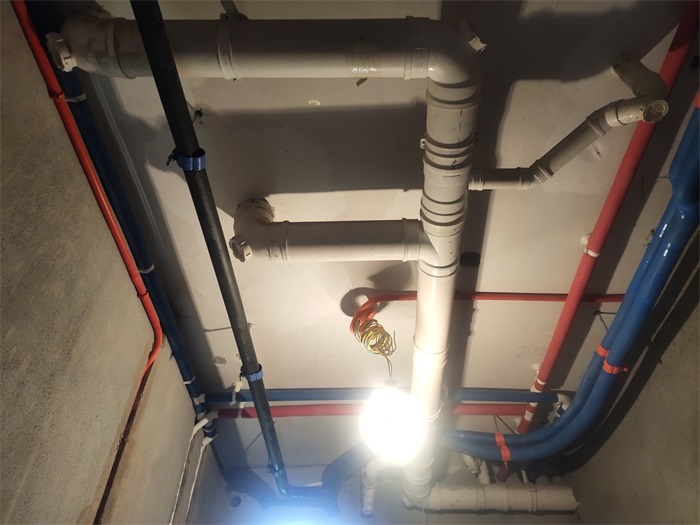

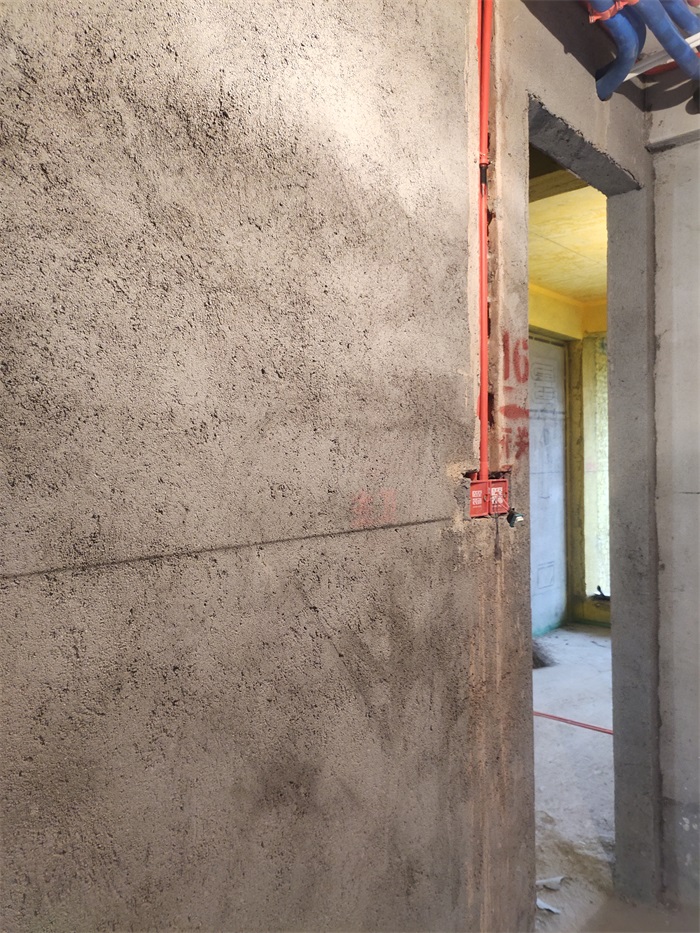

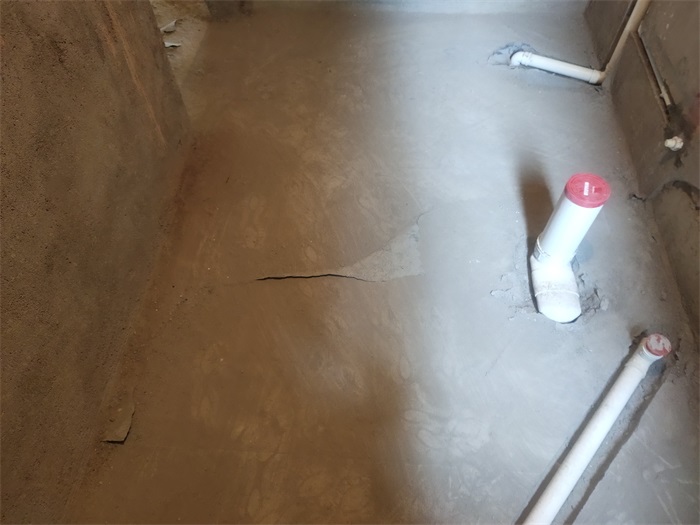

主卫对角

发表于 2021-5-5 12:11:44

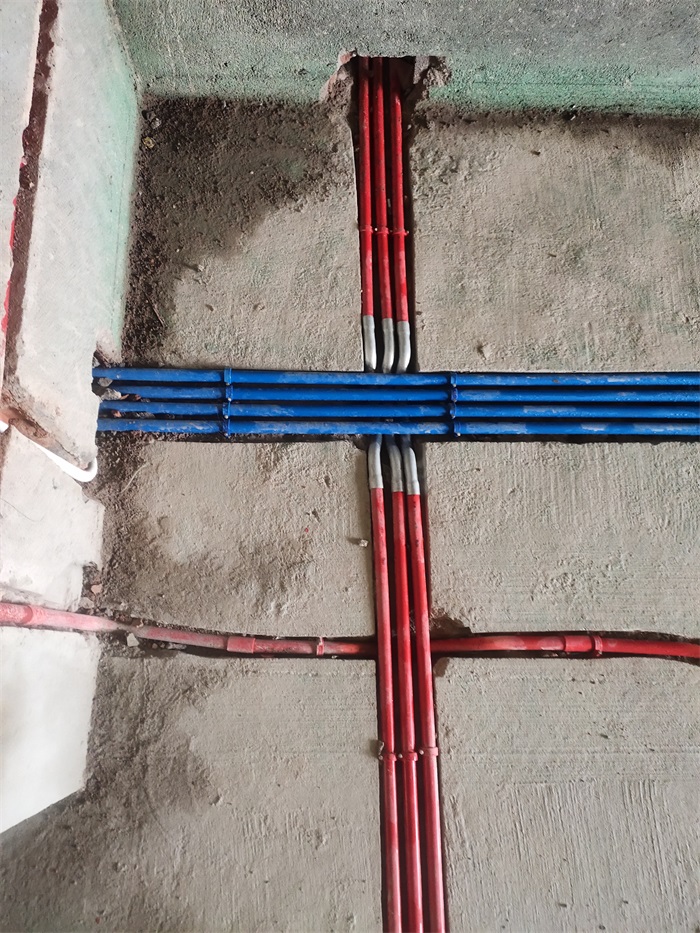

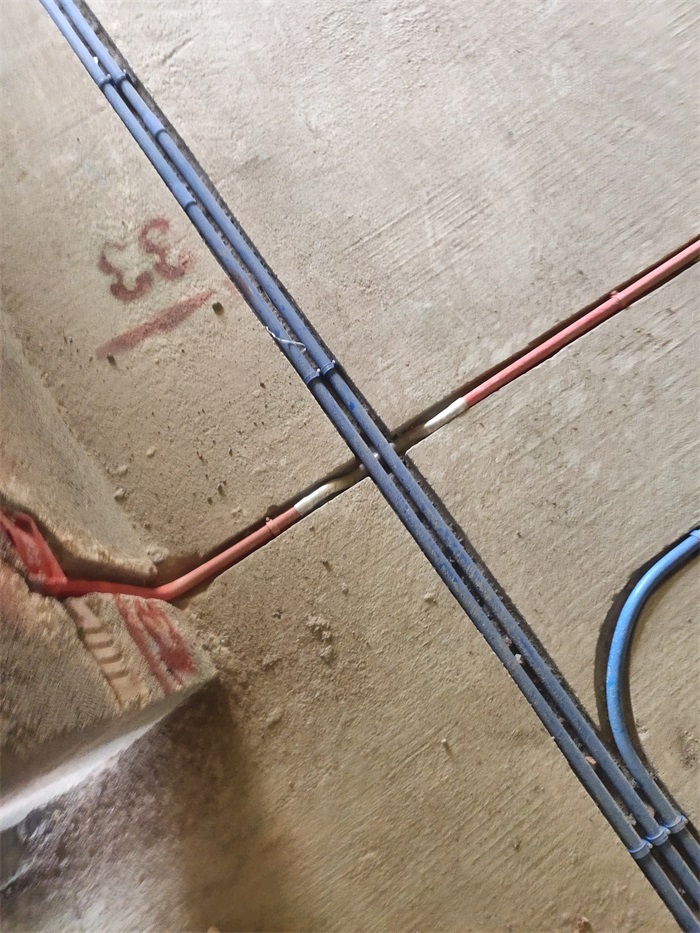

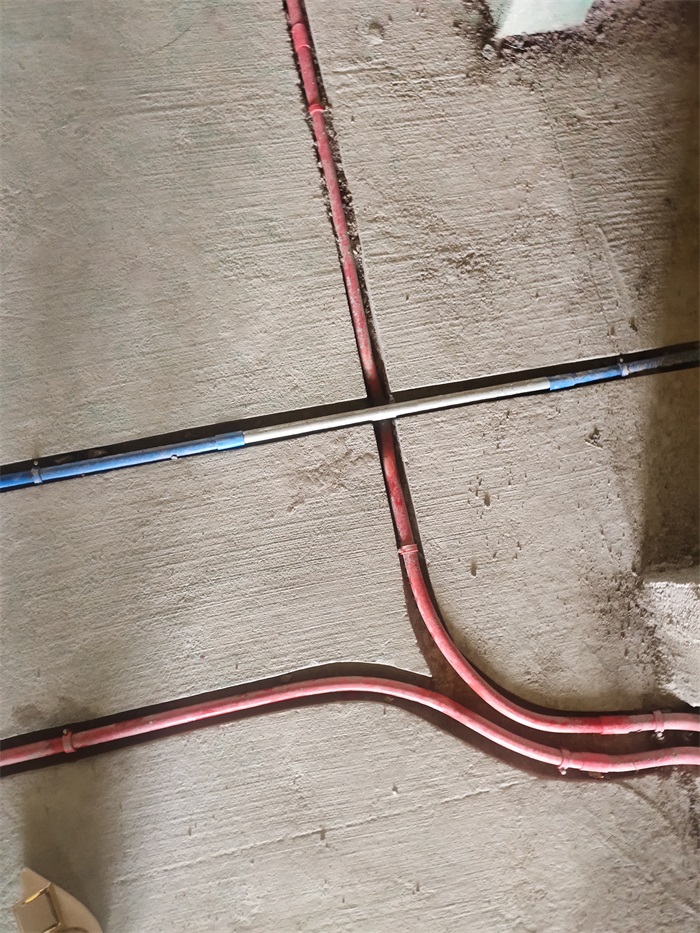

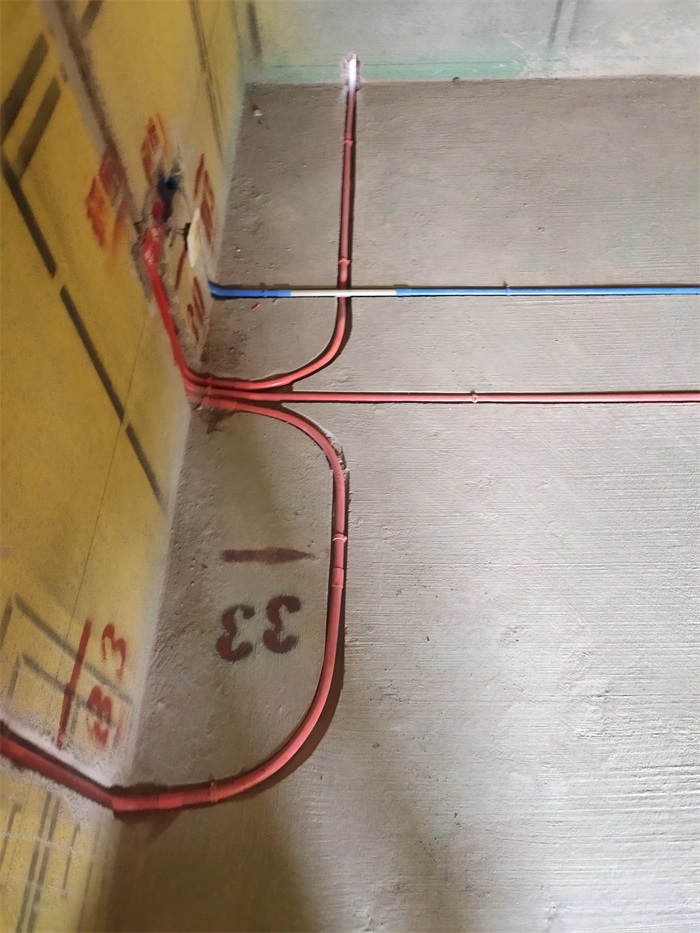

红色为强电，蓝色为弱电，强弱电间间距30CM，如有交界用金属屏蔽管，避免强电对弱电信号造成干扰。

发表于 2021-5-5 12:12:36

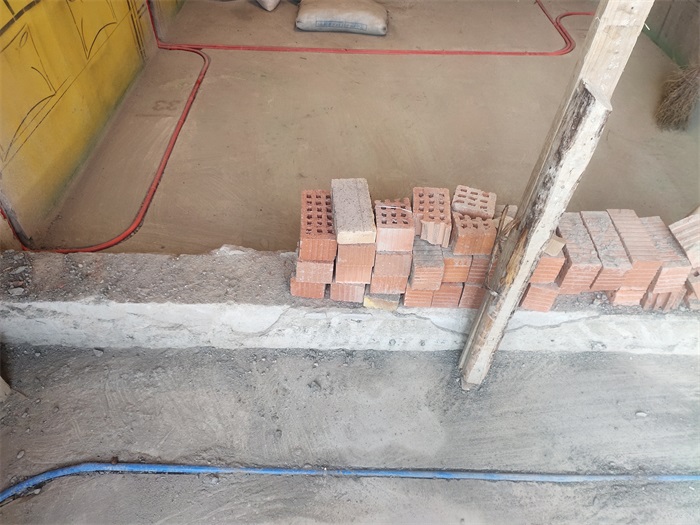

强弱电相距30公分以上，距墙30公分以上。

发表于 2021-5-5 13:51:52

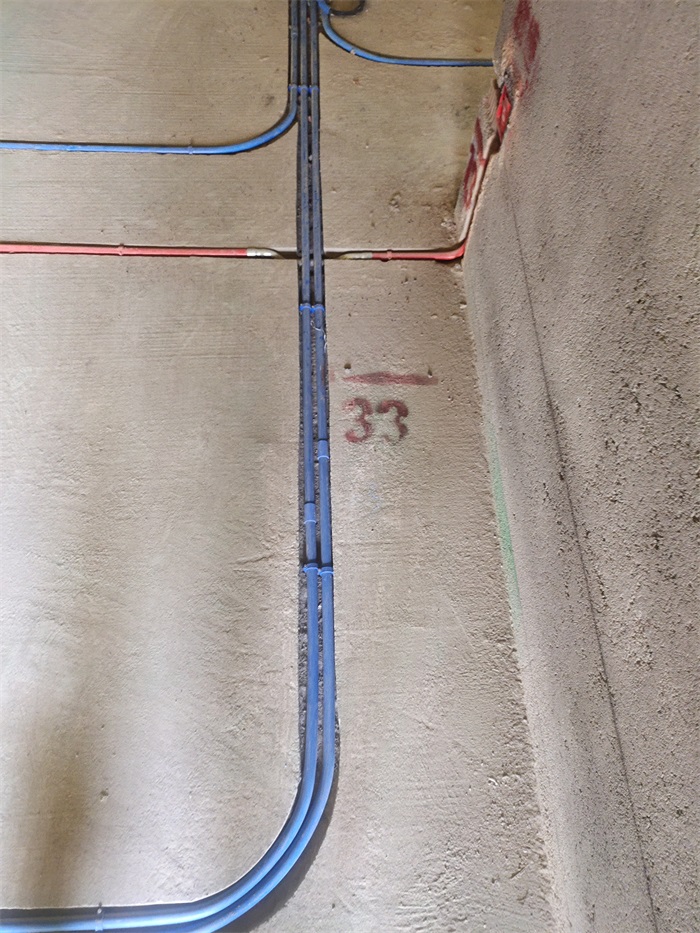

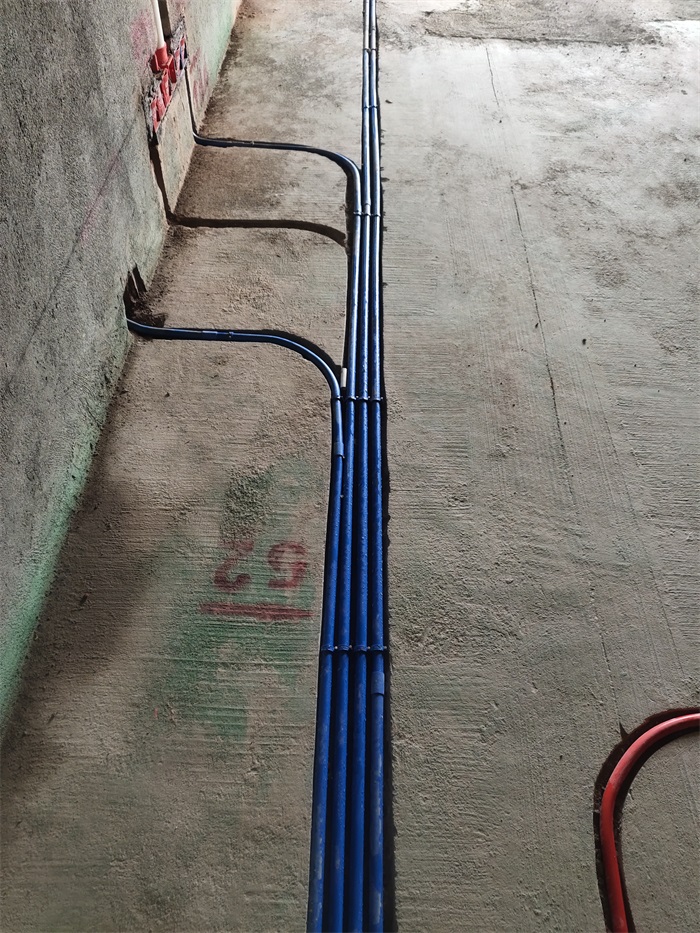

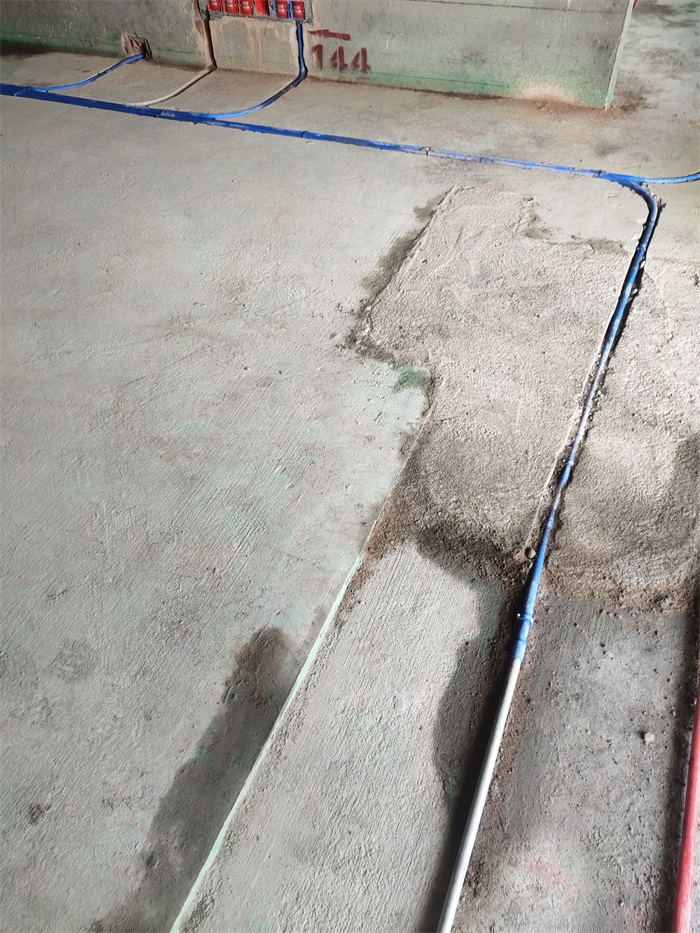

弱电走地：格堂装饰的弱电走地是德系工艺重要环节，最大化减少室内信号干扰，弱电走低从地面开槽，弱电分支到每一个房间，井然有序。

发表于 2021-5-5 13:52:52

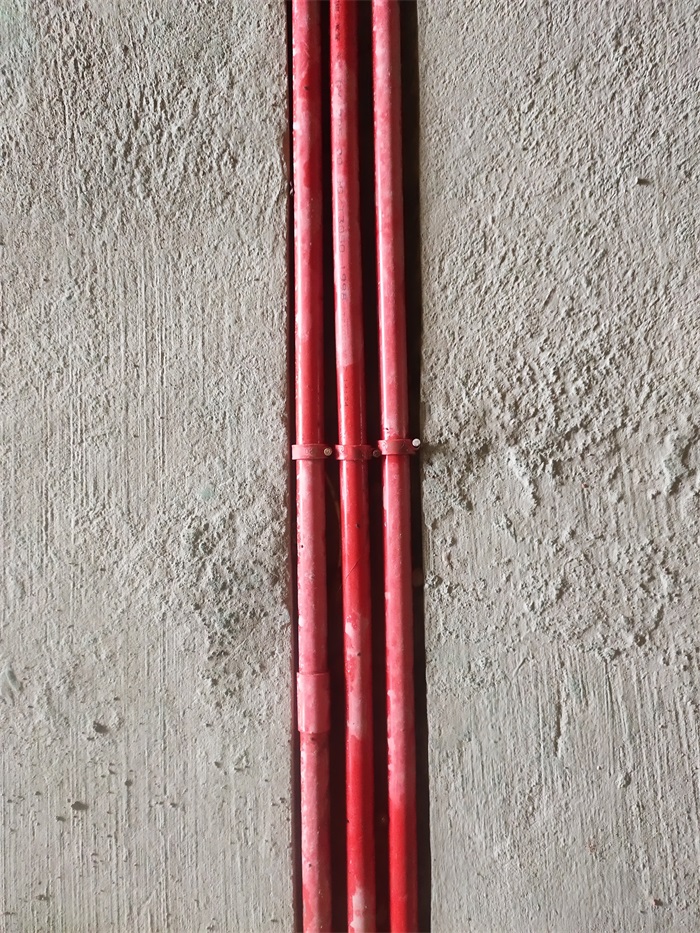

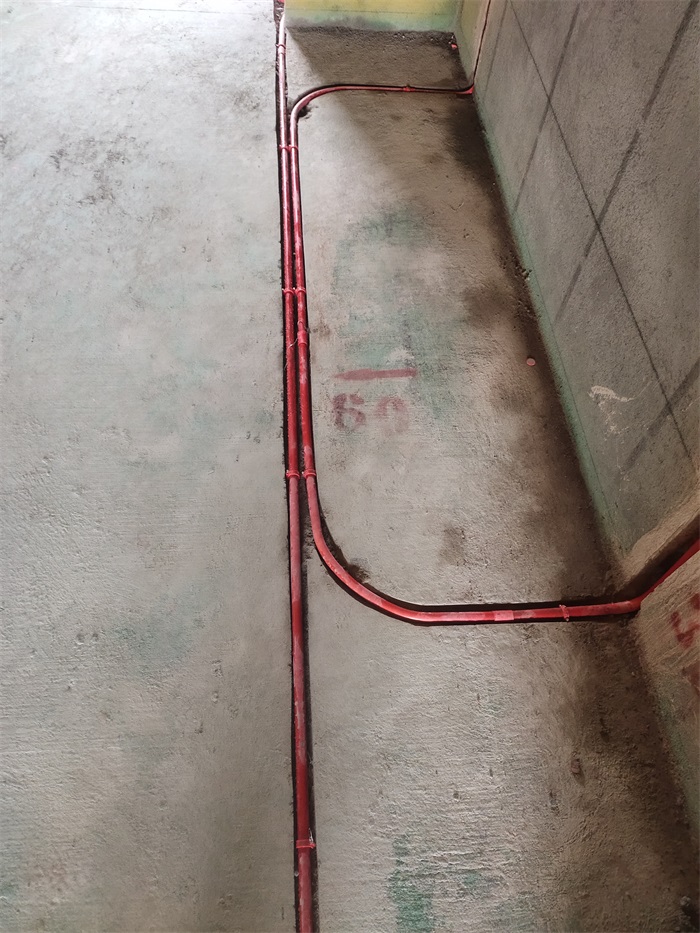

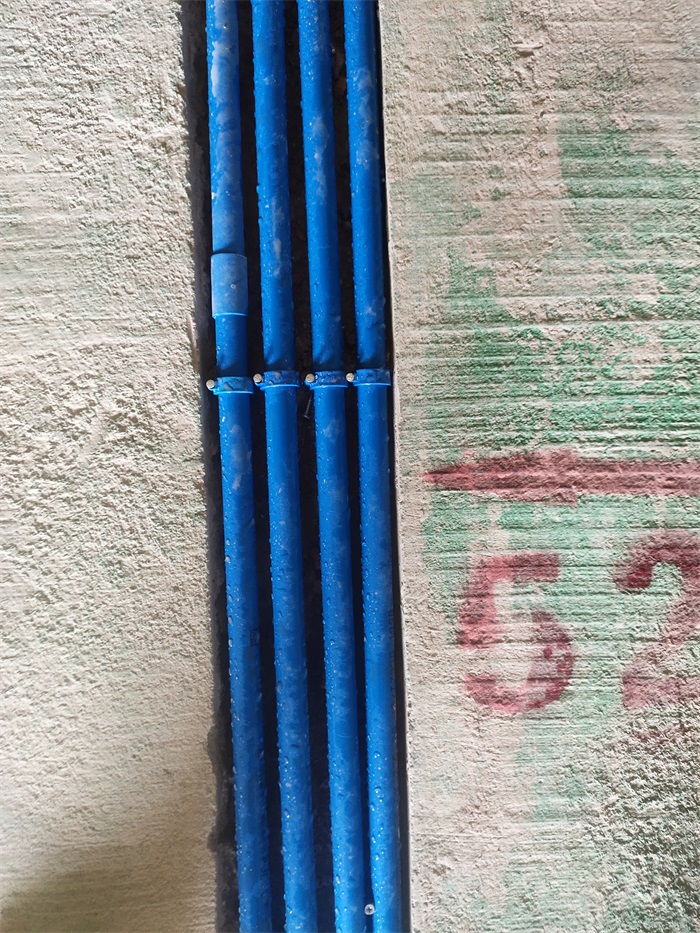

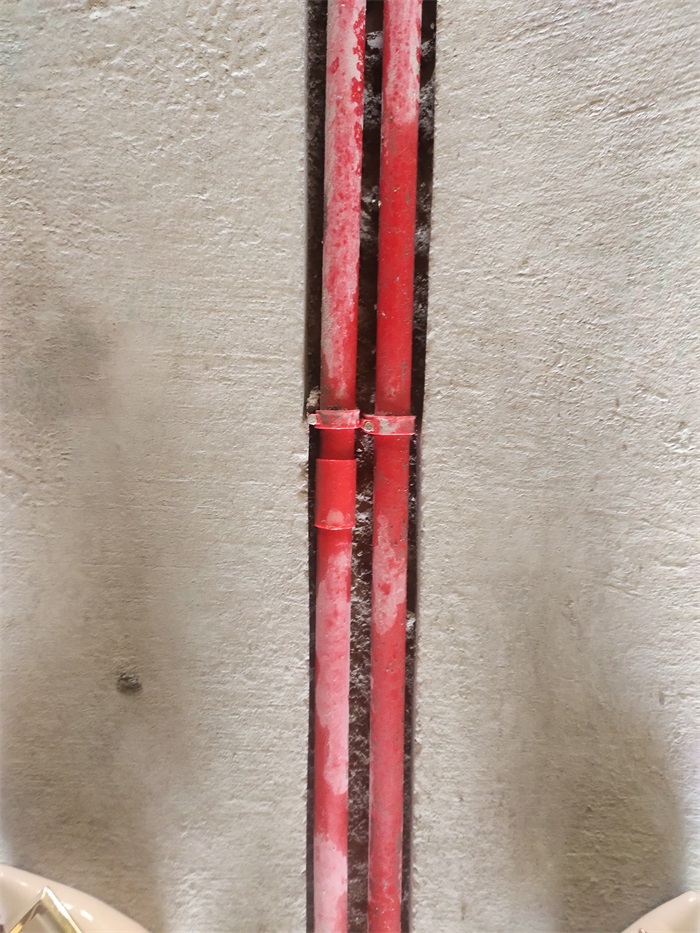

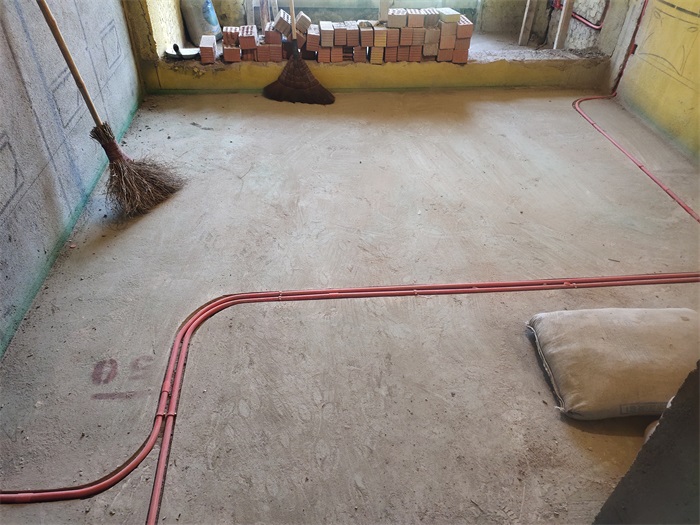

并排两根以上线管固定采用管卡并排顺钉，间隙均匀。

发表于 2021-5-5 13:53:48

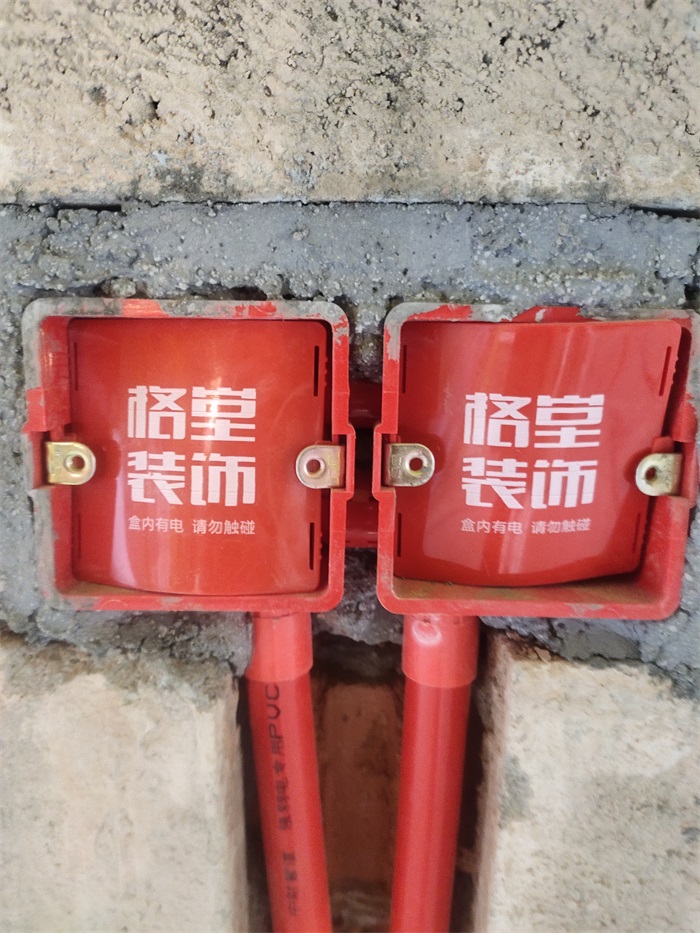

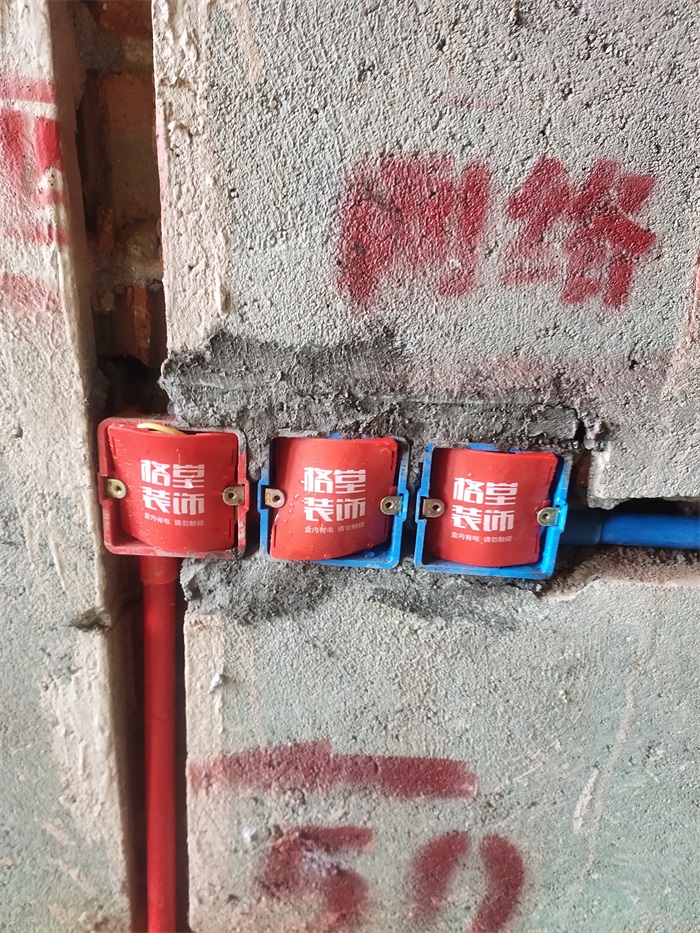

暗盒用格堂专用保护盖都保护好，防止砂石掉落

发表于 2021-5-5 13:54:41

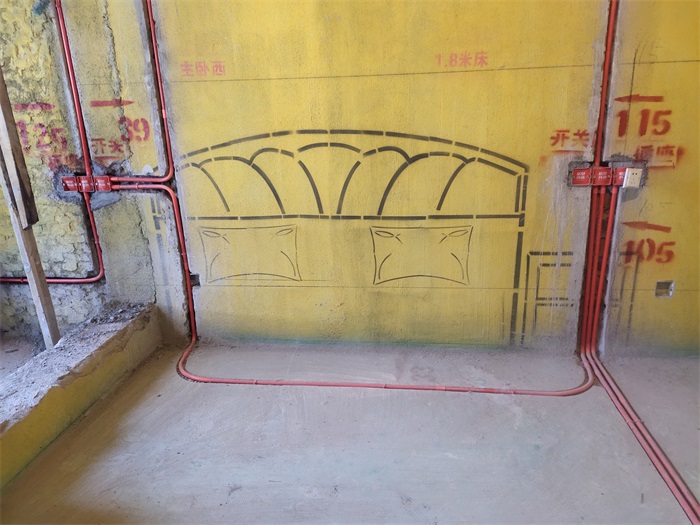

同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地
