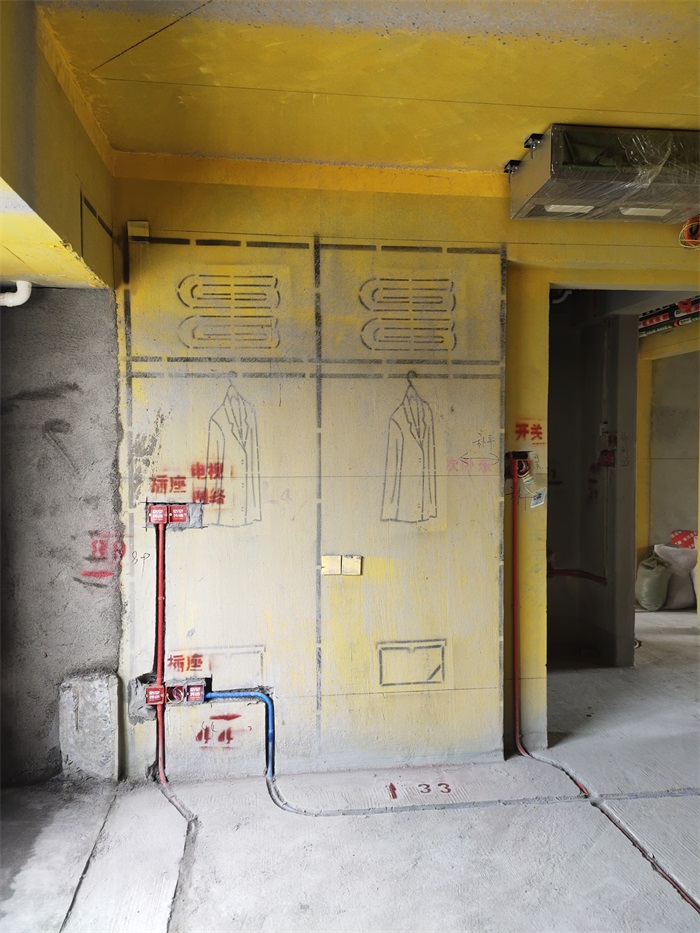

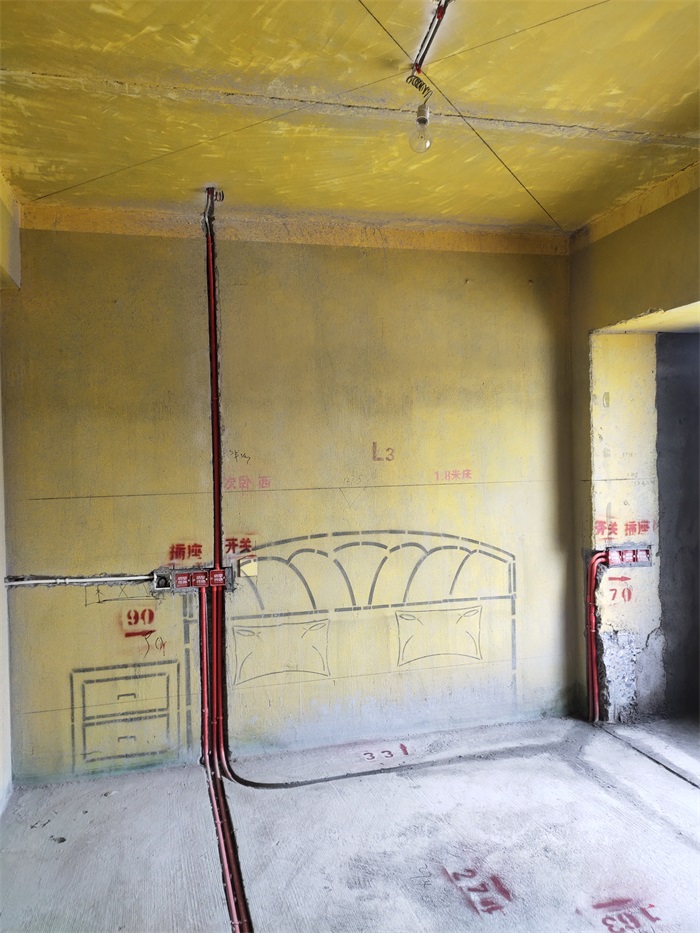

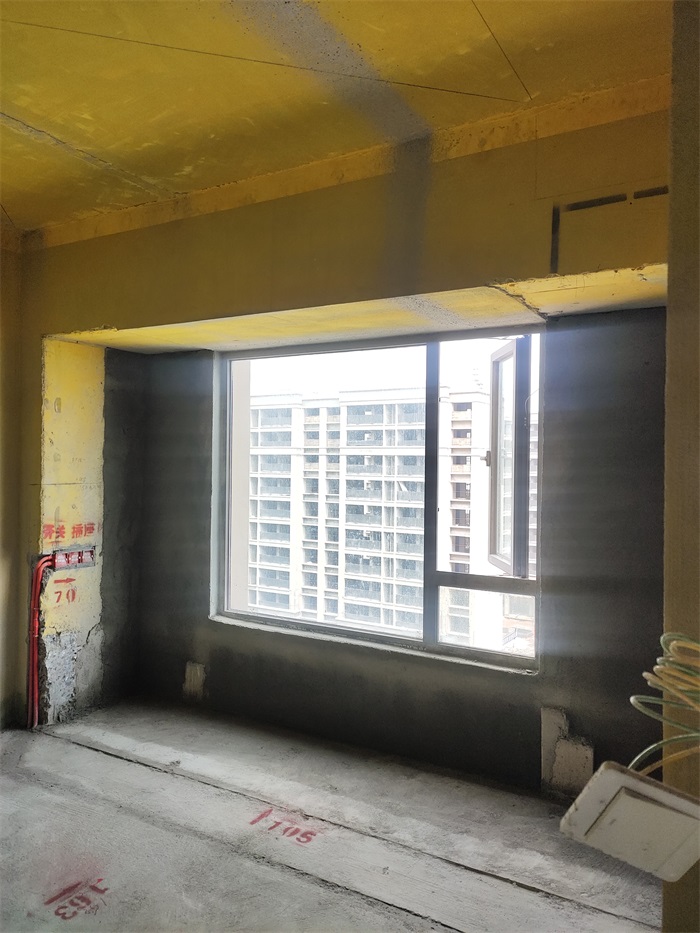

客房水电布线图

发表于 2021-5-8 15:28:19

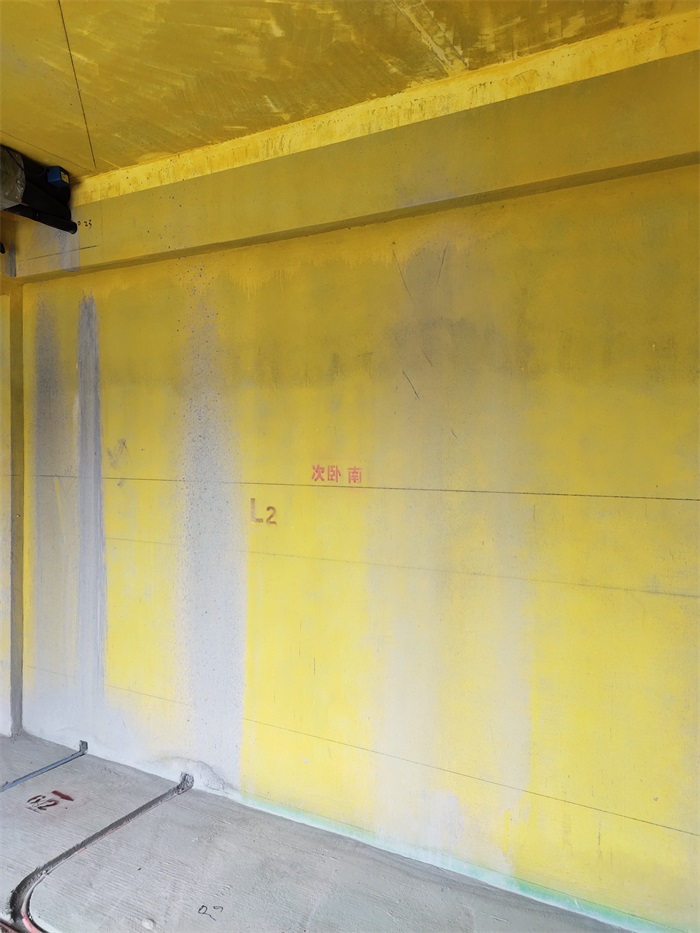

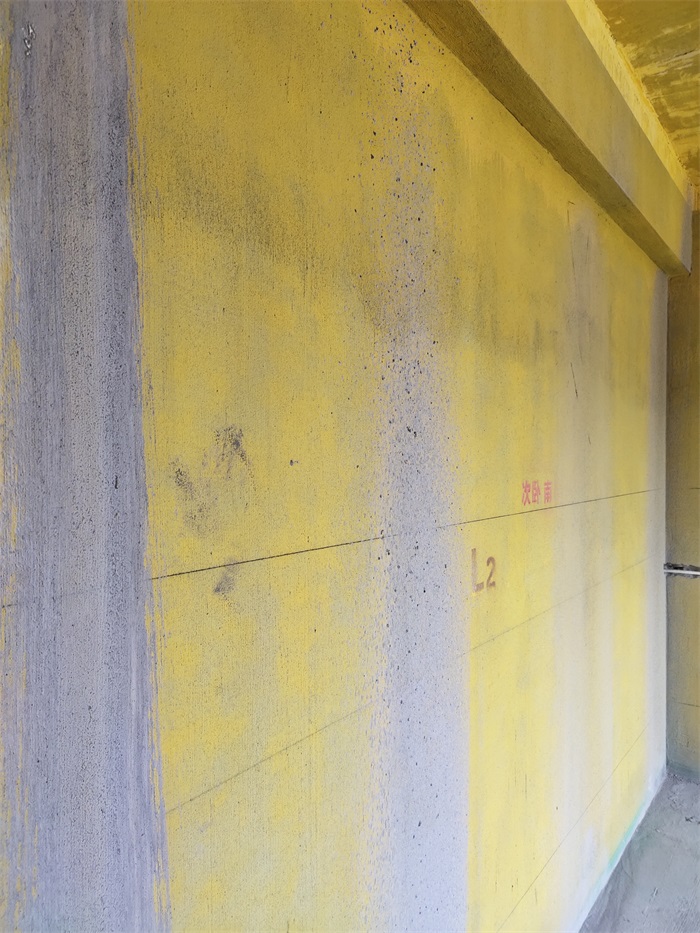

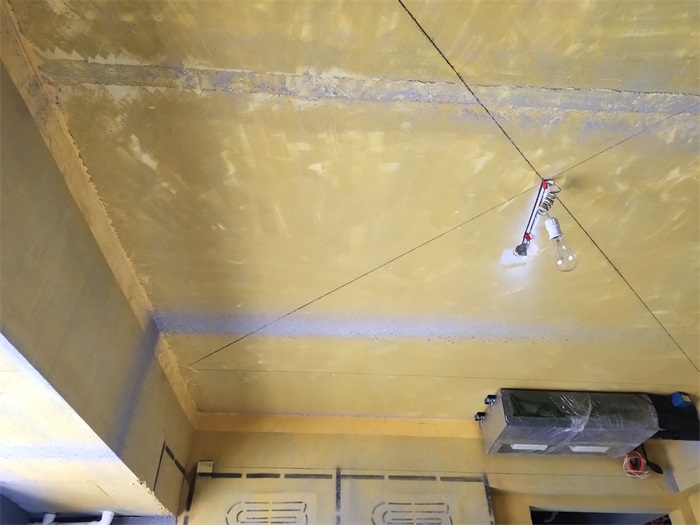

客房对角

发表于 2021-5-8 15:29:26

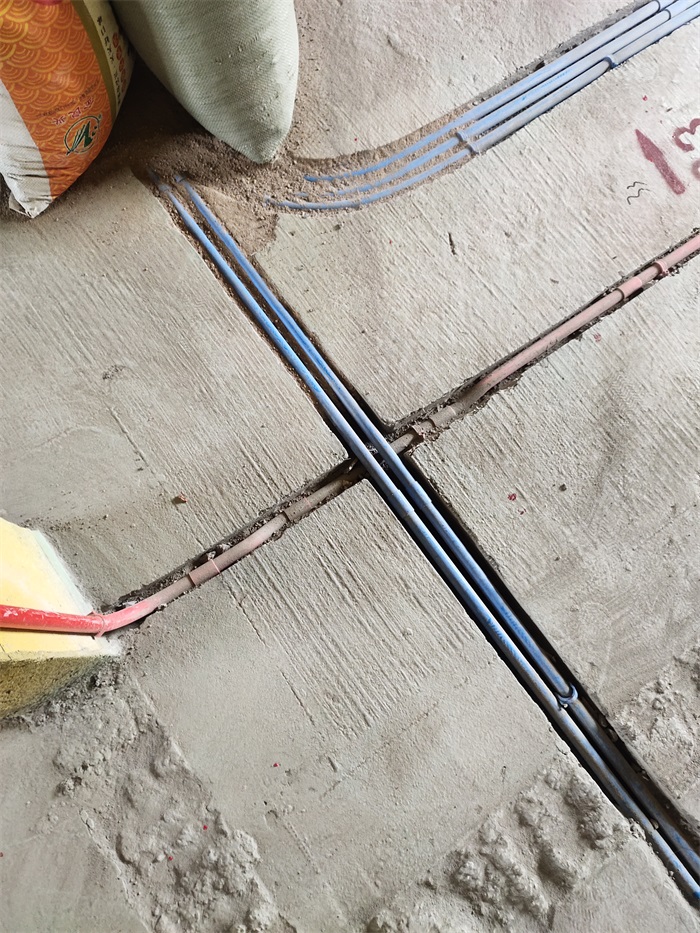

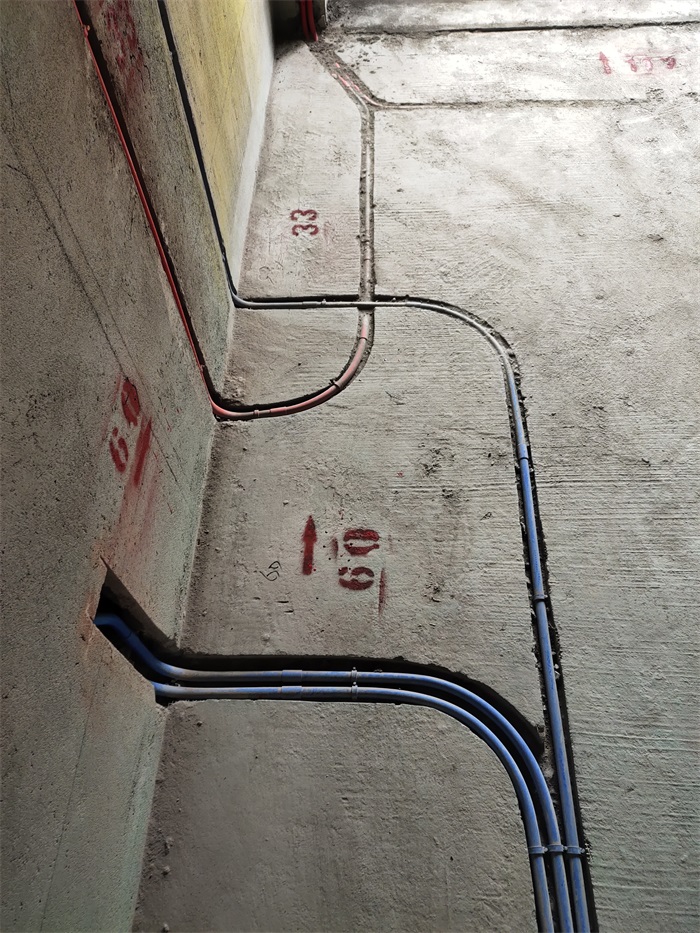

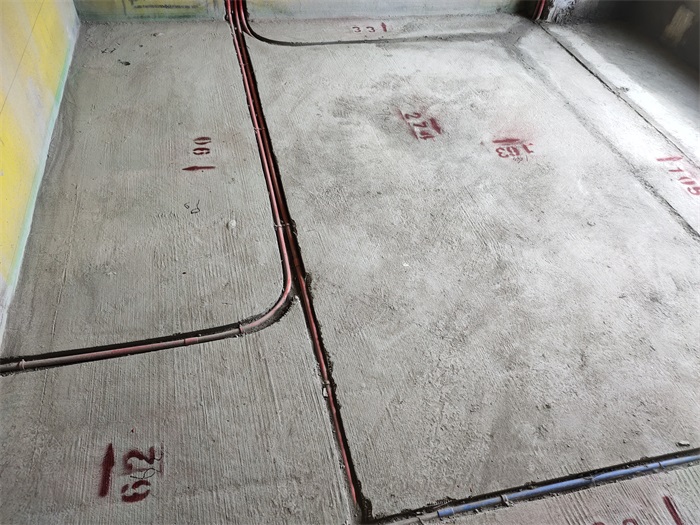

红色为强电，蓝色为弱电，强弱电交接处用金属屏蔽管，防止干扰

发表于 2021-5-8 15:30:24

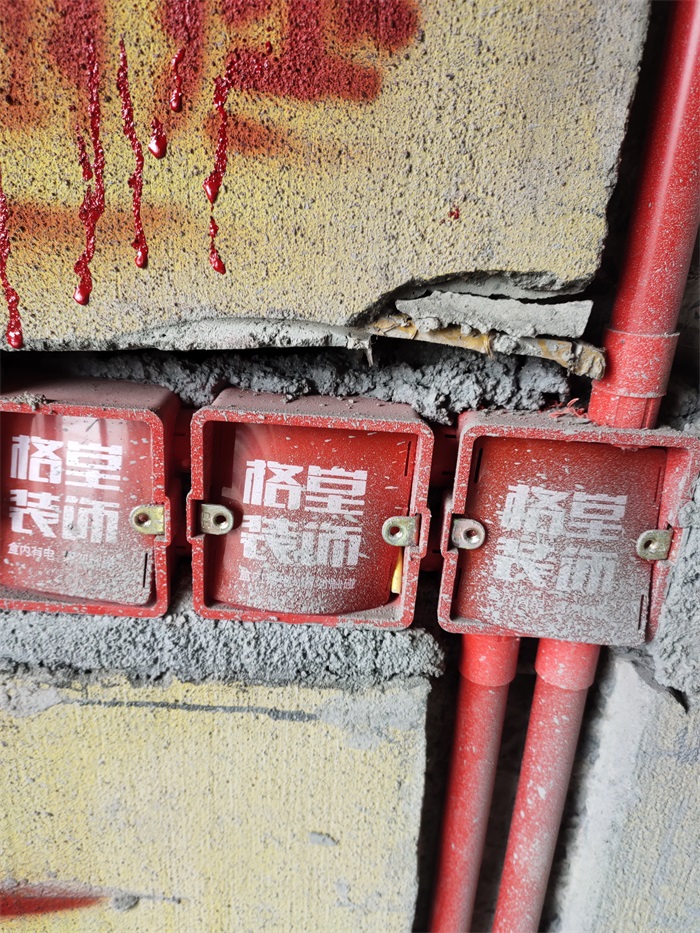

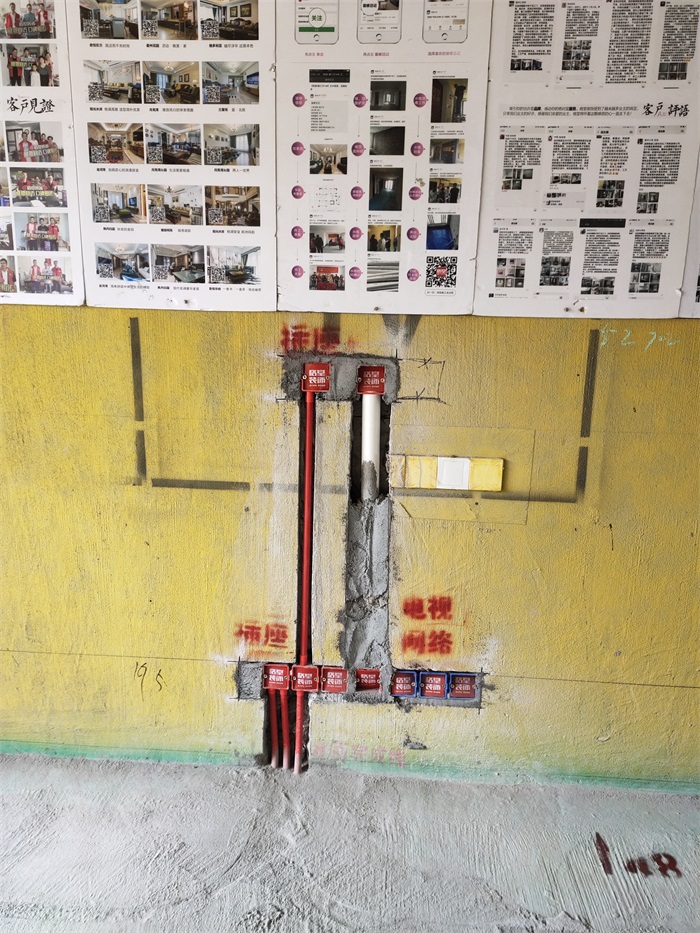

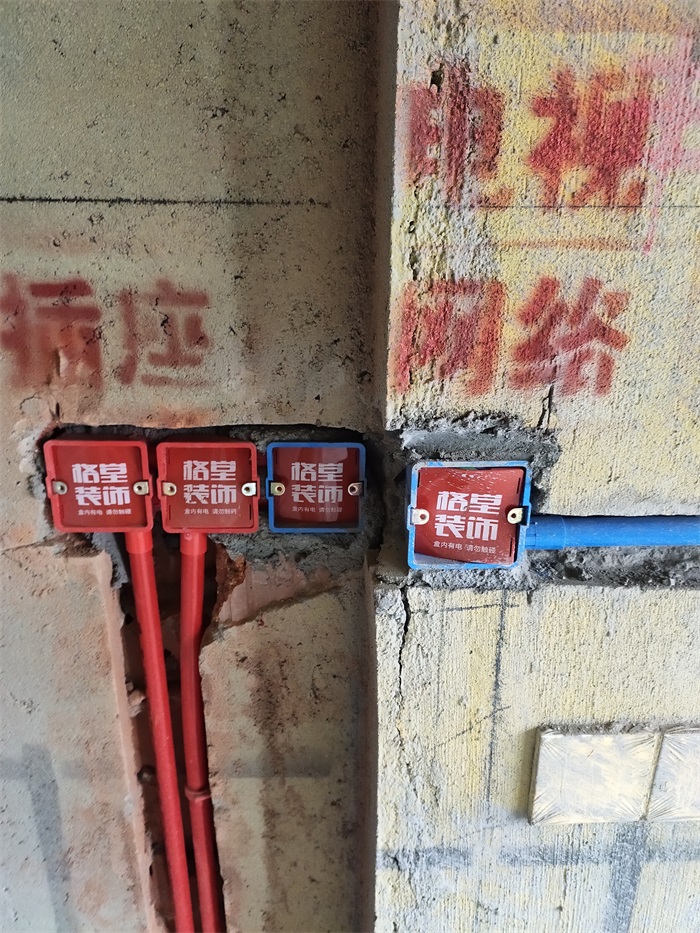

暗盒用格堂专用保护盖都保护好，防止砂石掉落

发表于 2021-5-8 15:31:14

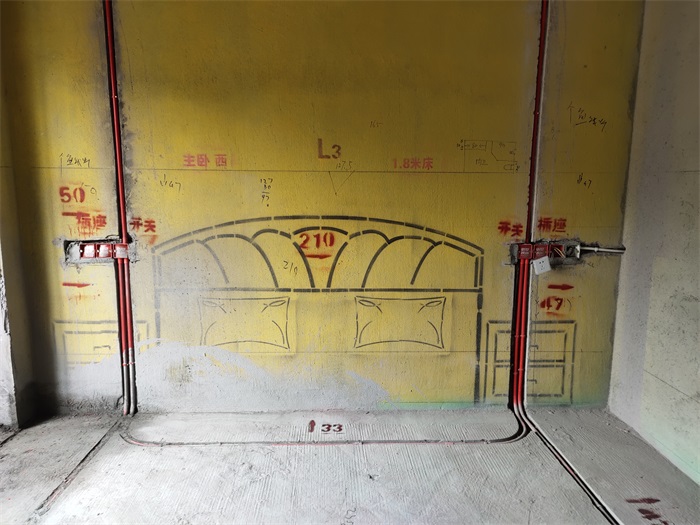

同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地

发表于 2021-5-8 15:32:35

墙角禁止走管，距墙30公分以上。

发表于 2021-5-8 15:33:27

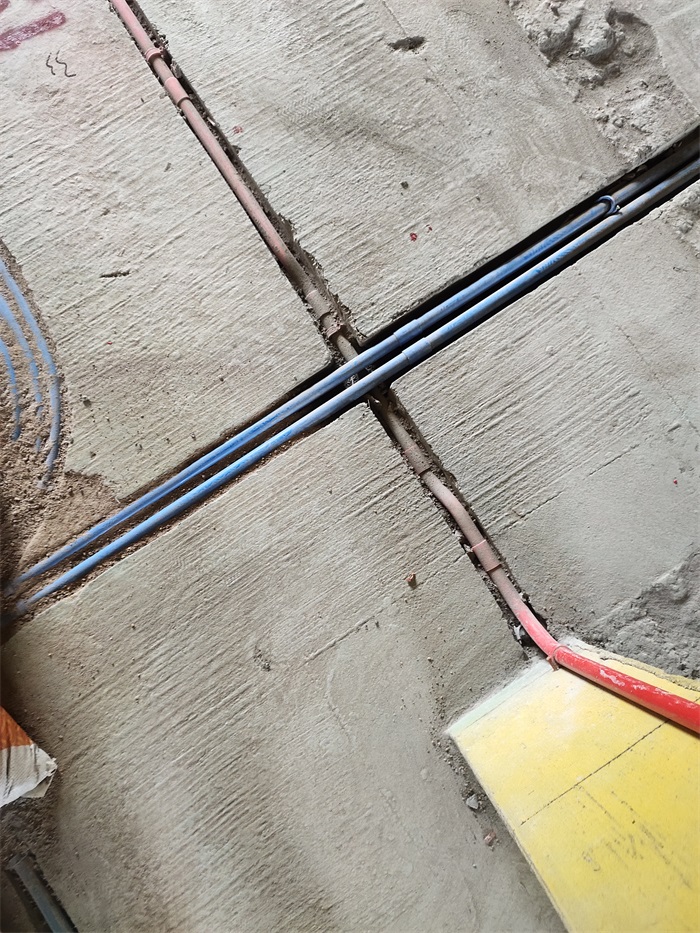

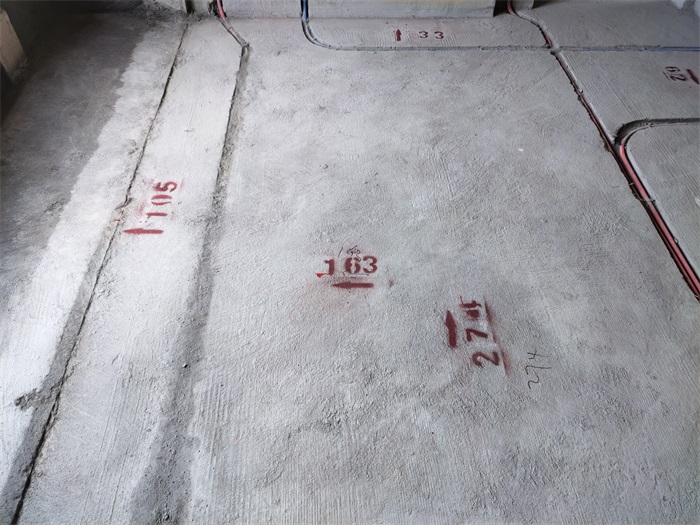

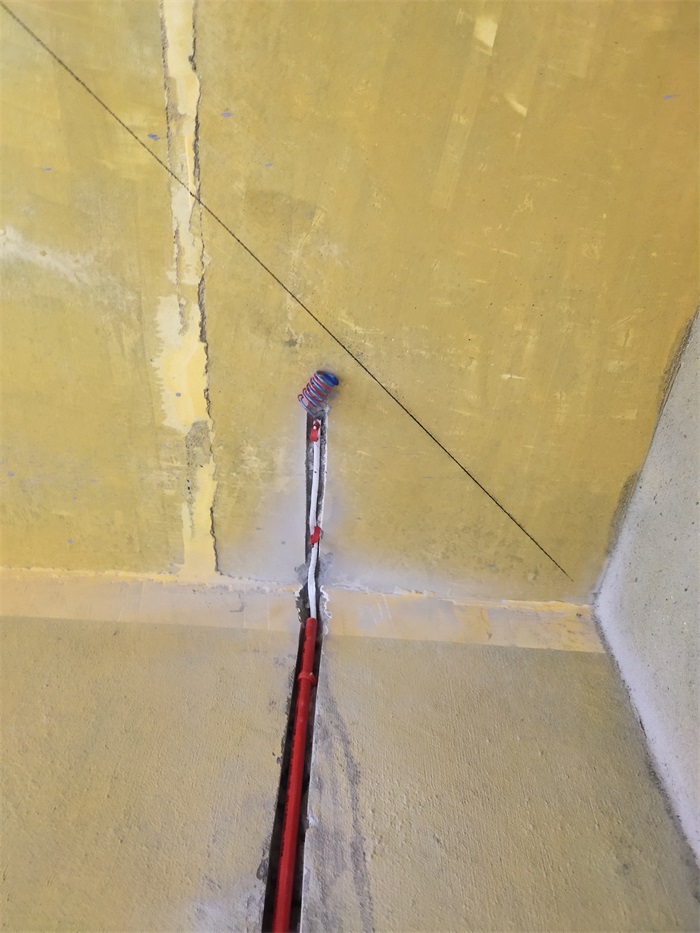

所有电线必须穿管，混泥土处不能开槽的套黄腊管保护。

发表于 2021-5-8 15:34:31

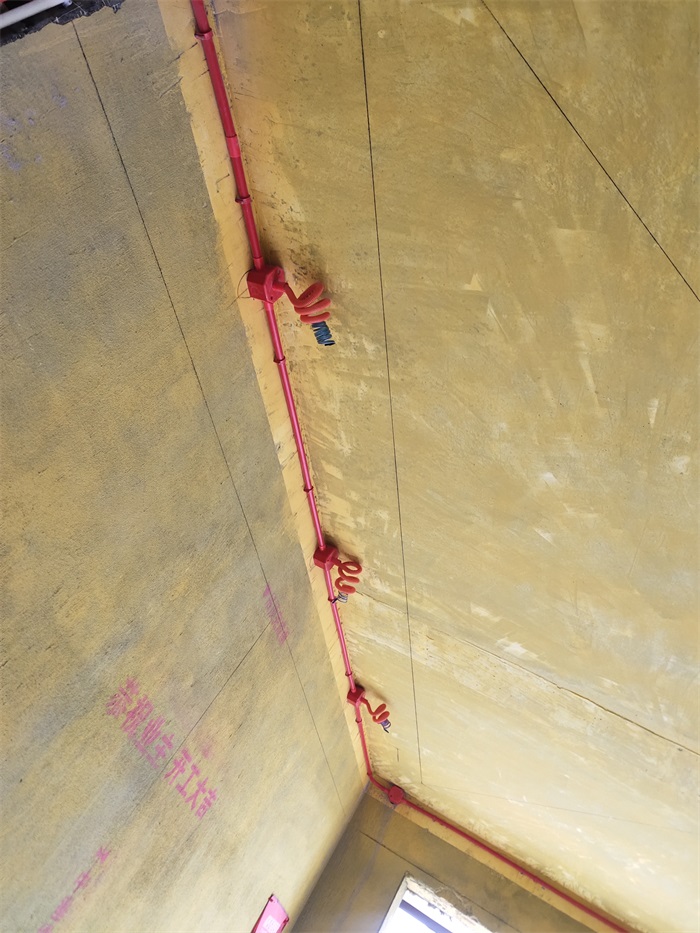

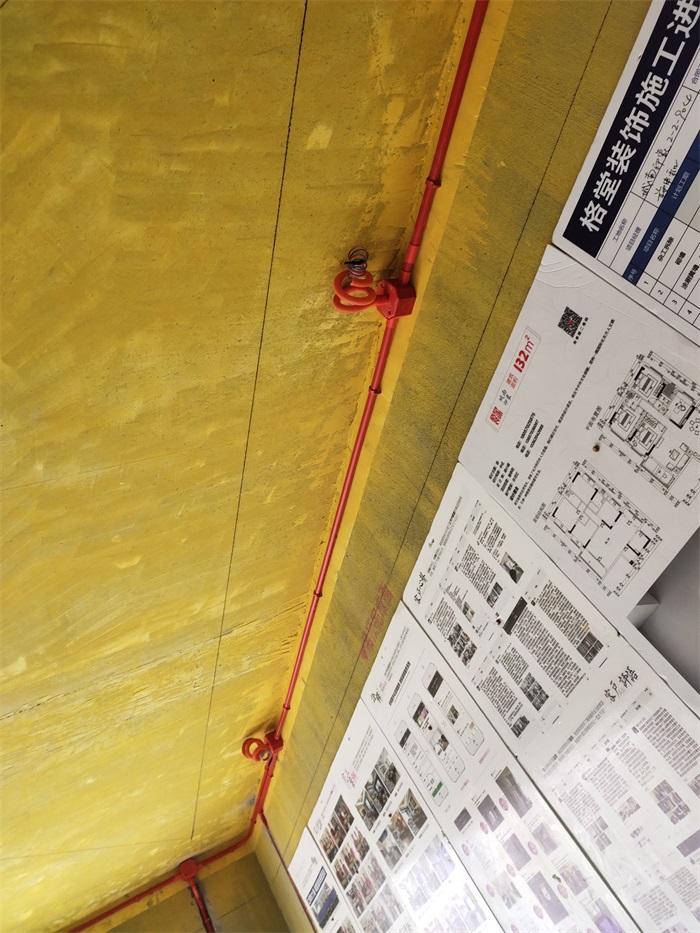

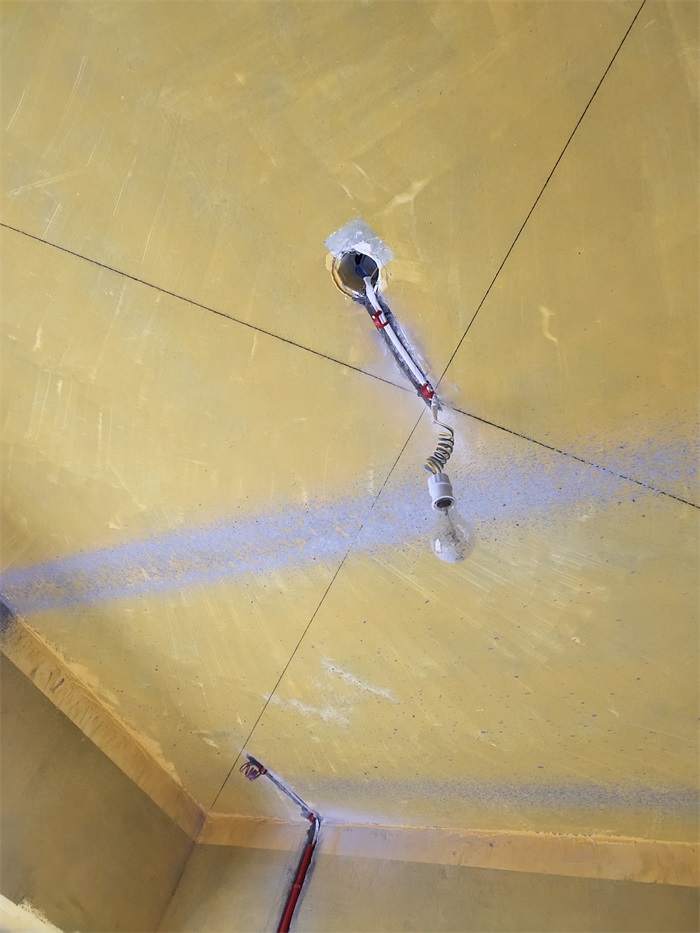

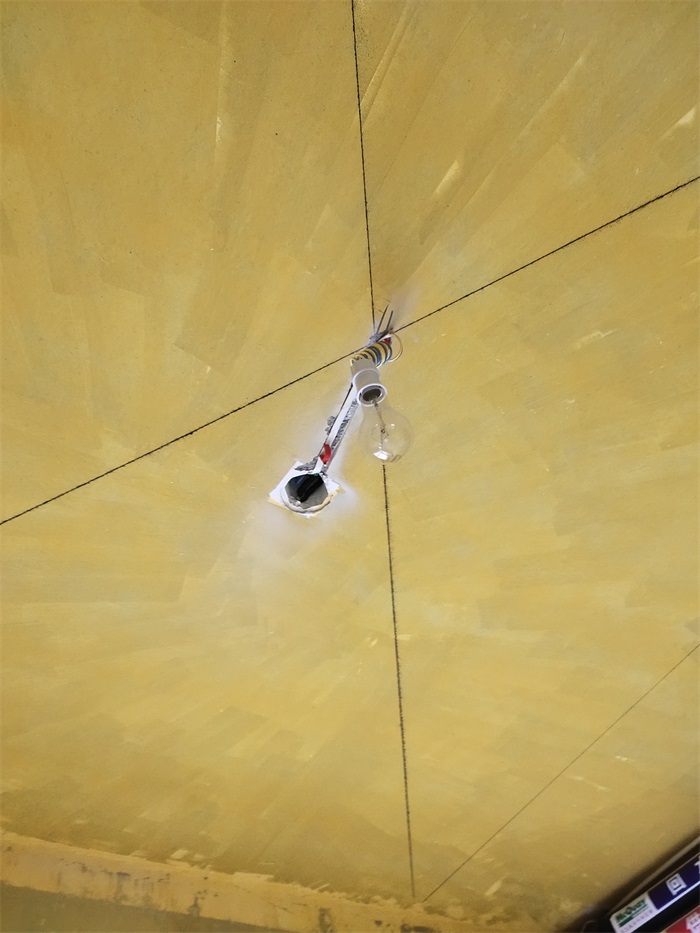

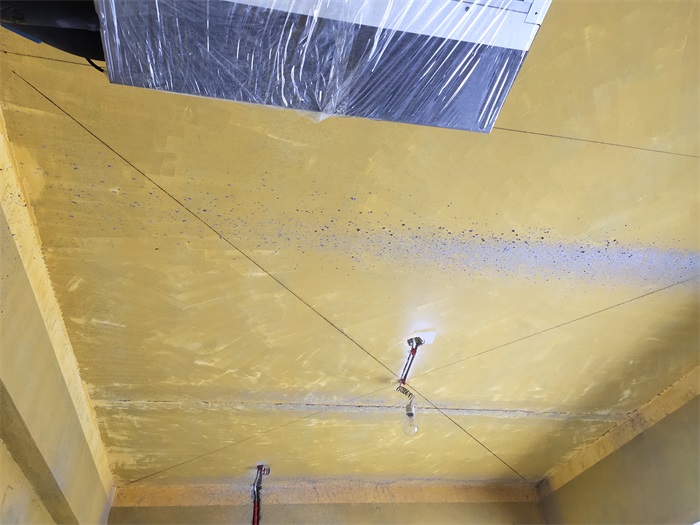

筒灯电线用波纹管保护

发表于 2021-5-8 15:35:29

暗管预留：格堂装饰在水电工艺施工阶段，对液晶电视、机顶盒等设备线管进行提前预埋处理，确保设计美观度。

发表于 2021-5-8 15:37:03

管卡细节：格堂装饰所有的水管每80CM一个管卡进行固定处理，标准均匀受力确保水管在顶部稳固且水在流动时没有异响。

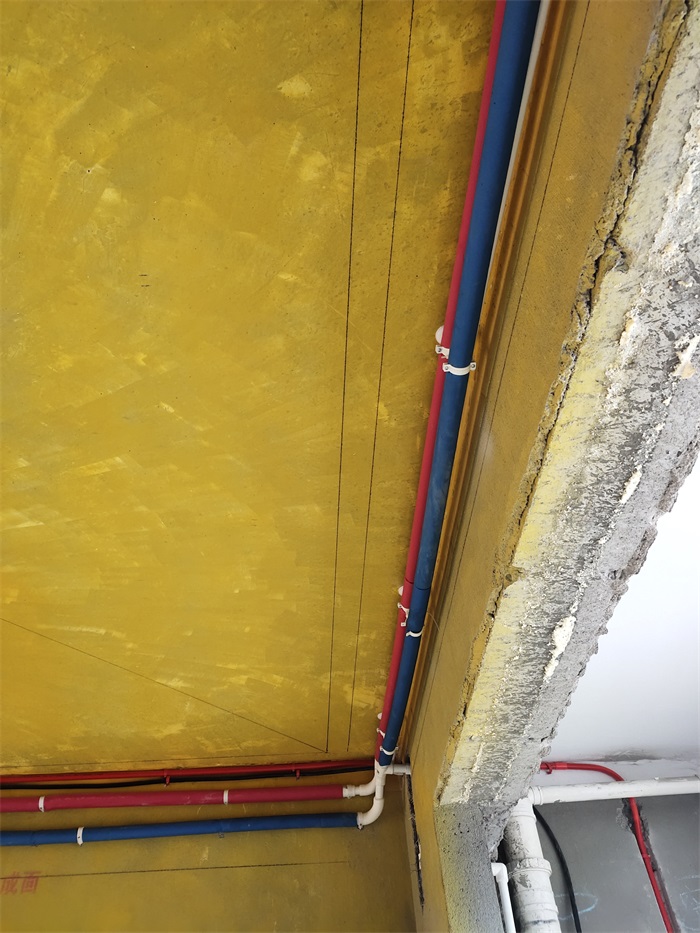

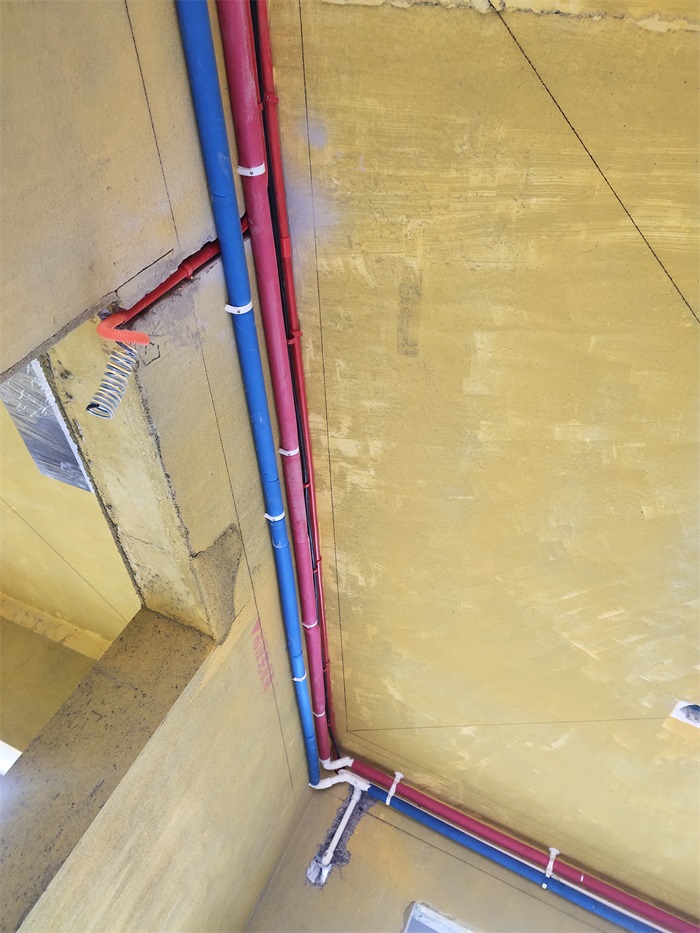

水管走顶：格堂装饰所有水管全部从顶部排布，突破从地面排布的传统做法，确保万一出现漏水情况能第一时间发现，维修处理简单便捷，避免更大损失。
