府前一号6-2-4#190㎡现代——时光与自然

发表于 2021-4-23 17:00:17

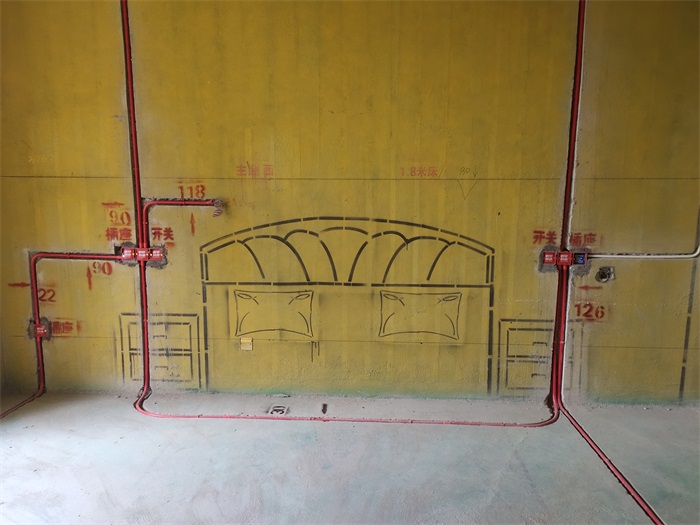

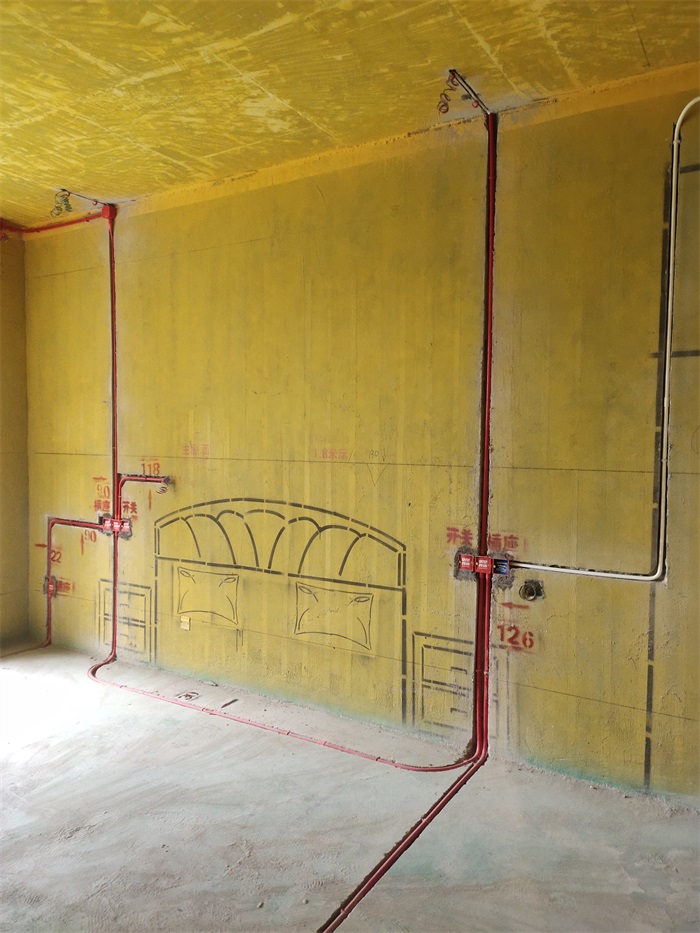

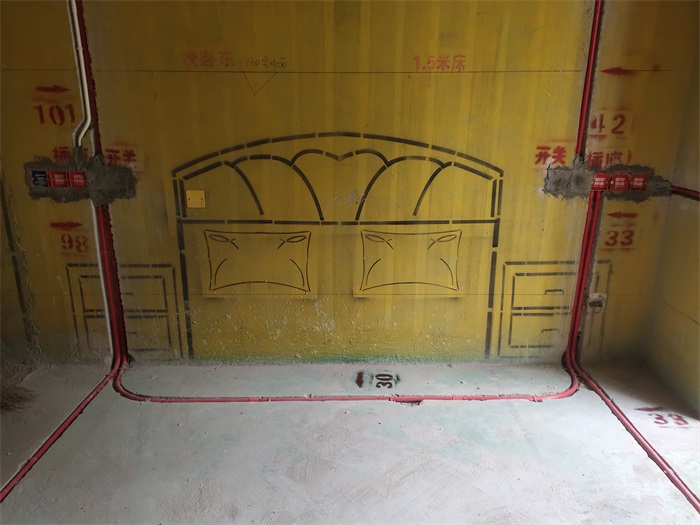

主卧水电布线图

发表于 2021-4-23 17:00:37

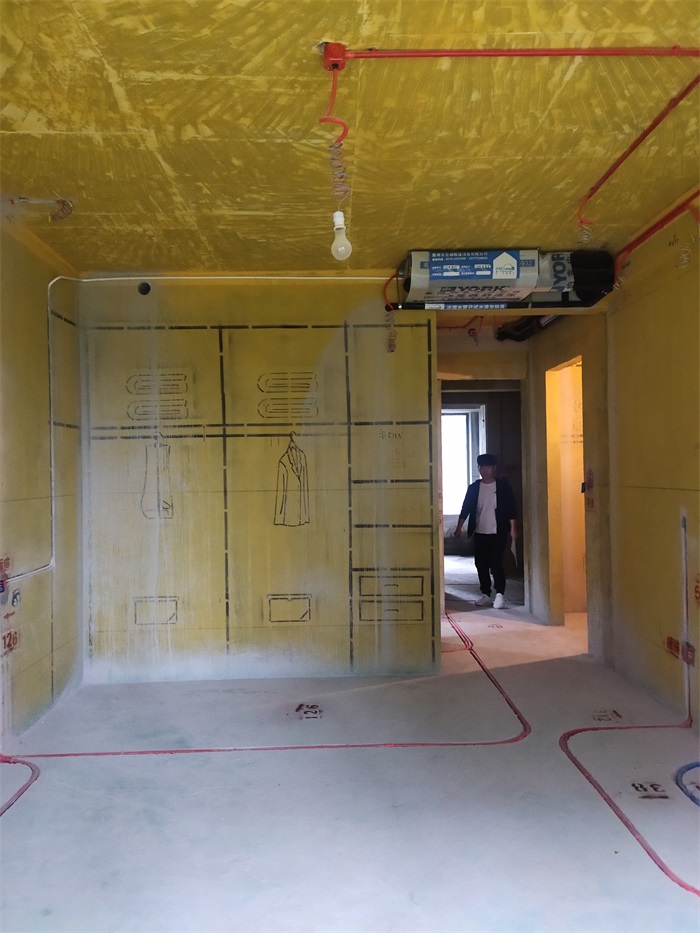

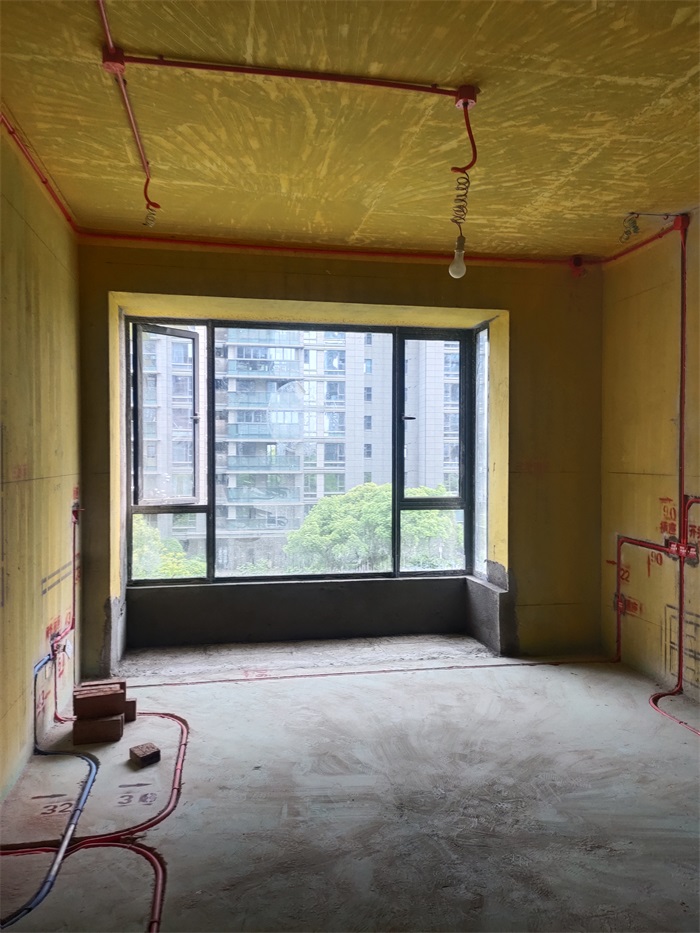

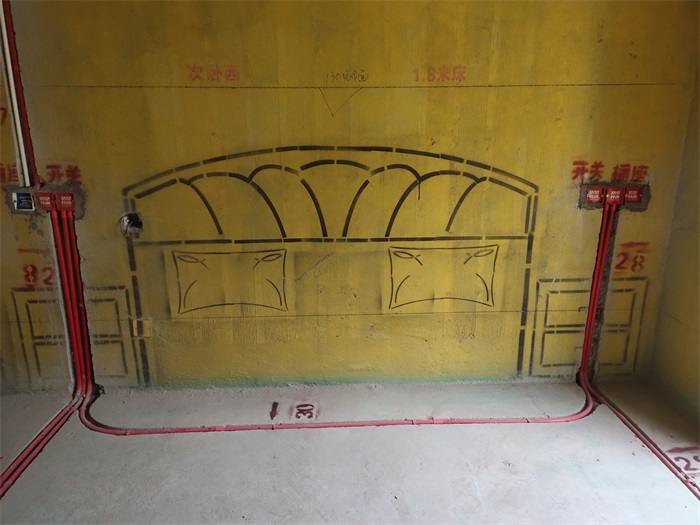

主卧对角

发表于 2021-4-23 17:01:36

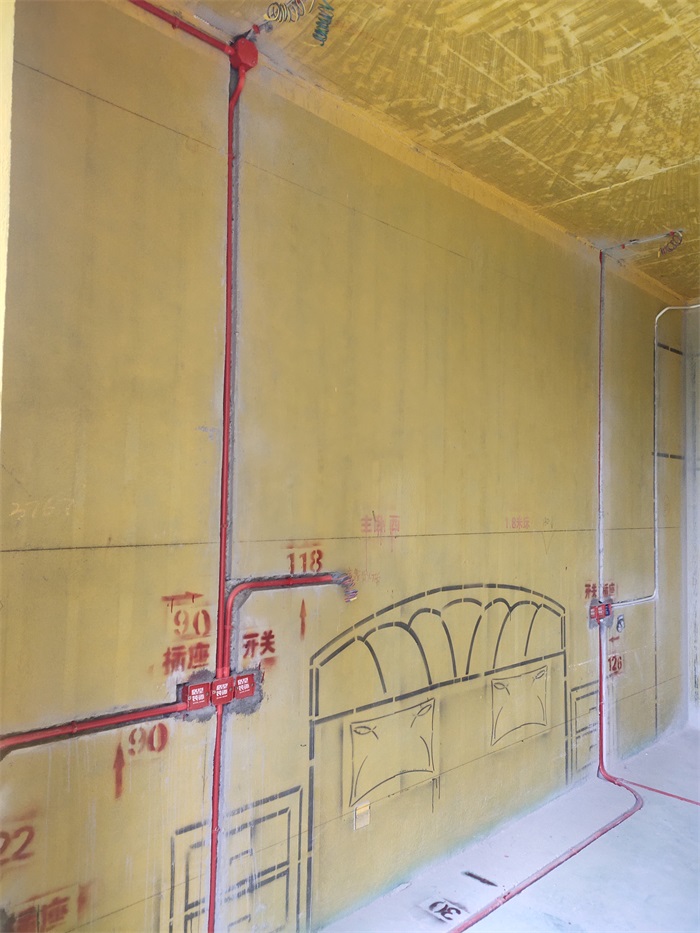

同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地

发表于 2021-4-23 17:02:20

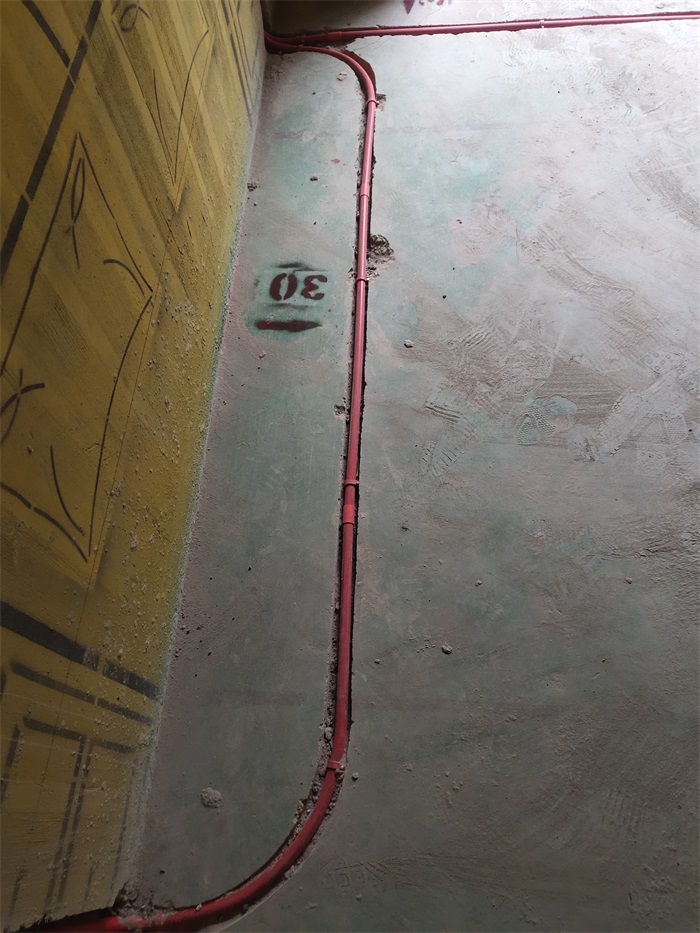

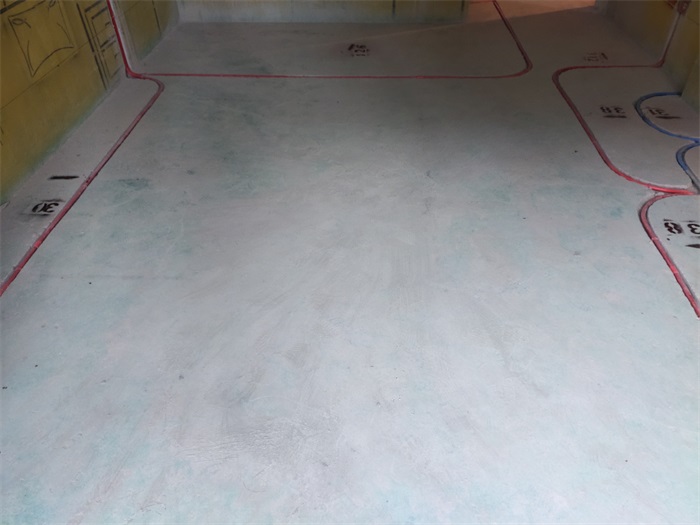

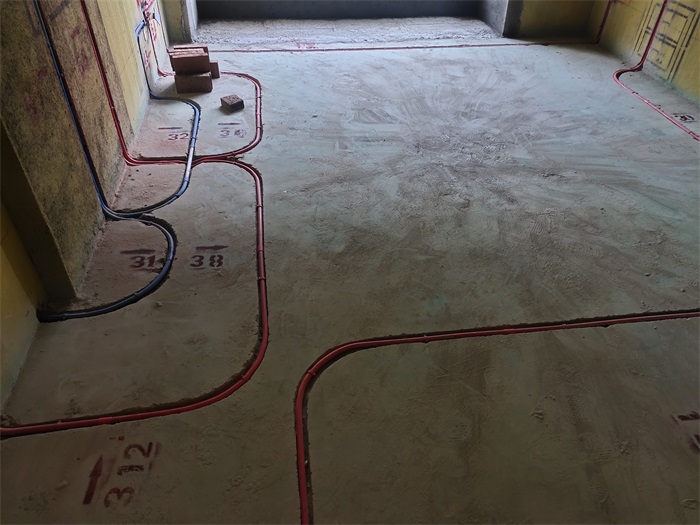

墙角禁止走管，距墙30公分以上。

发表于 2021-4-23 17:02:59

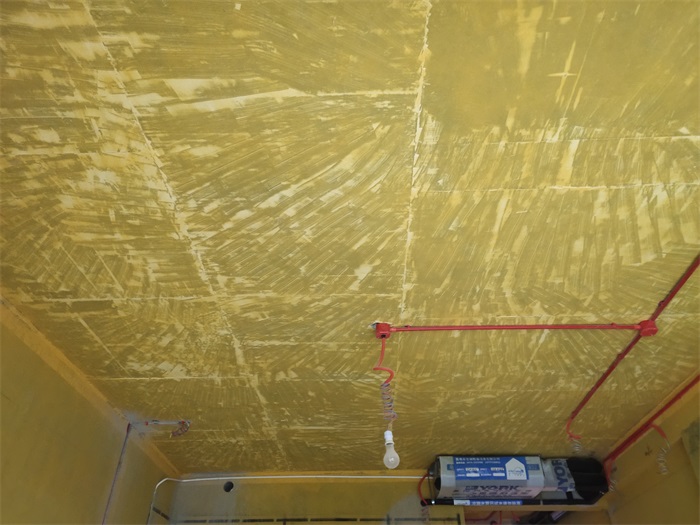

电路工程完工前应检查配电箱内电负荷是否合理布置，标明各空气开关所属功能，配电箱都用格堂专用KT板保护到位，防止砂石掉落，非常注意用电安全。

发表于 2021-4-23 17:03:38

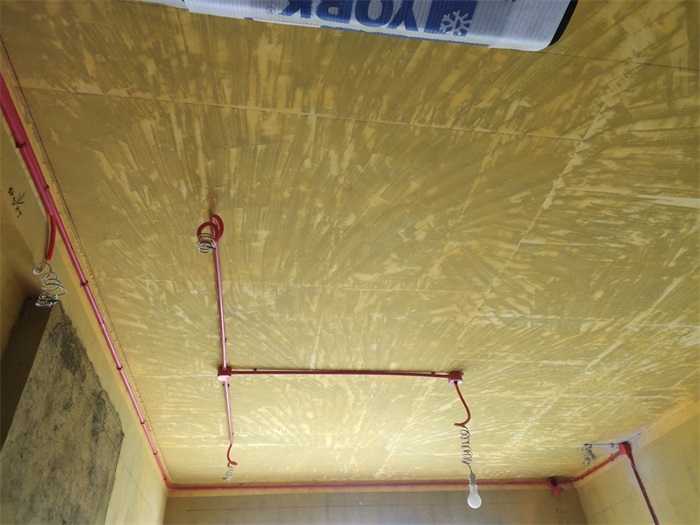

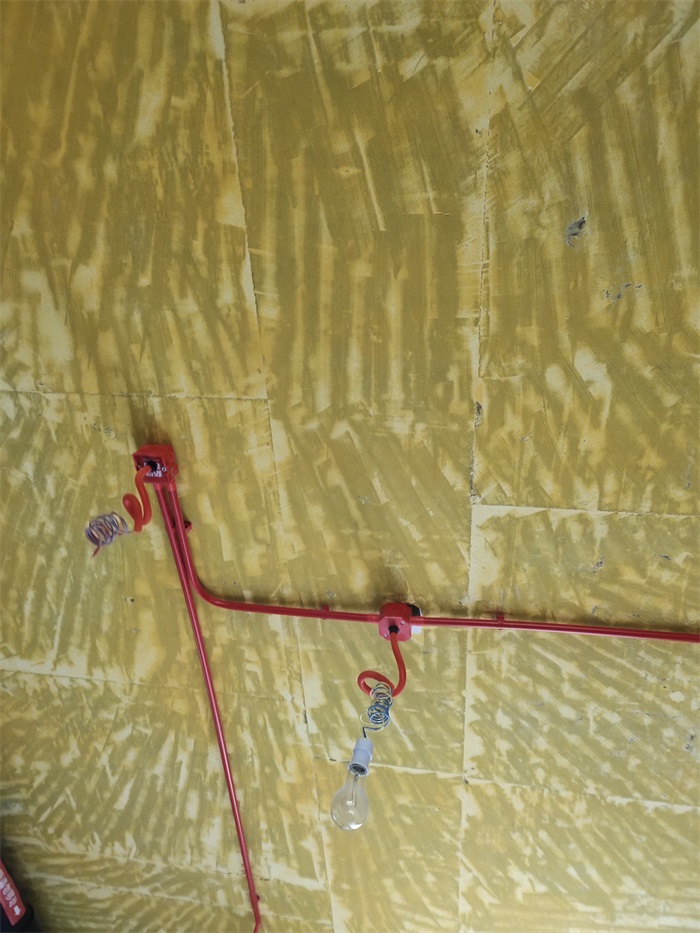

筒灯电线用波纹管保护

发表于 2021-4-23 17:04:30

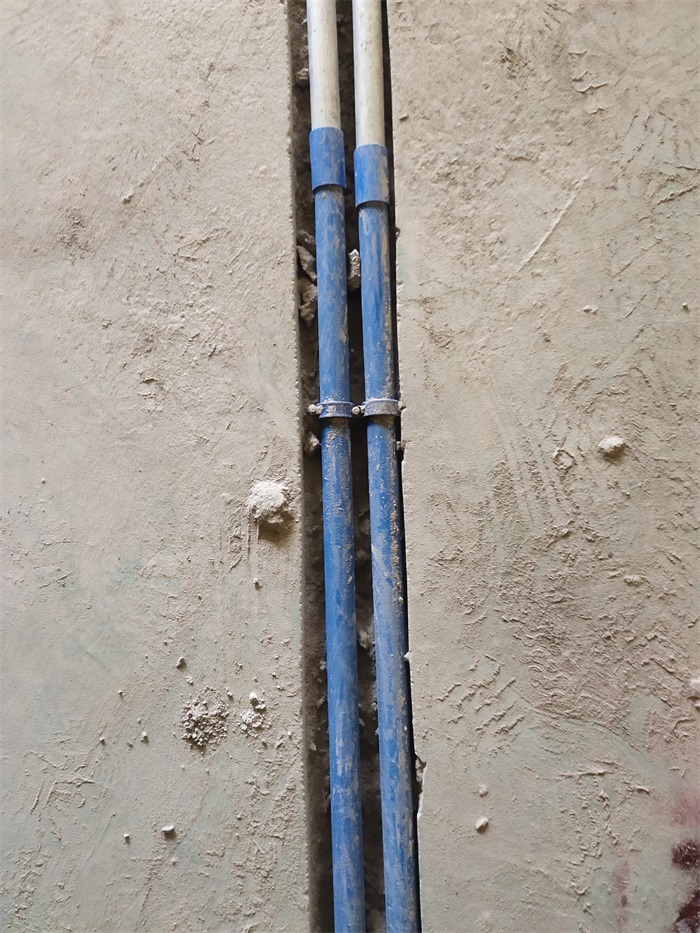

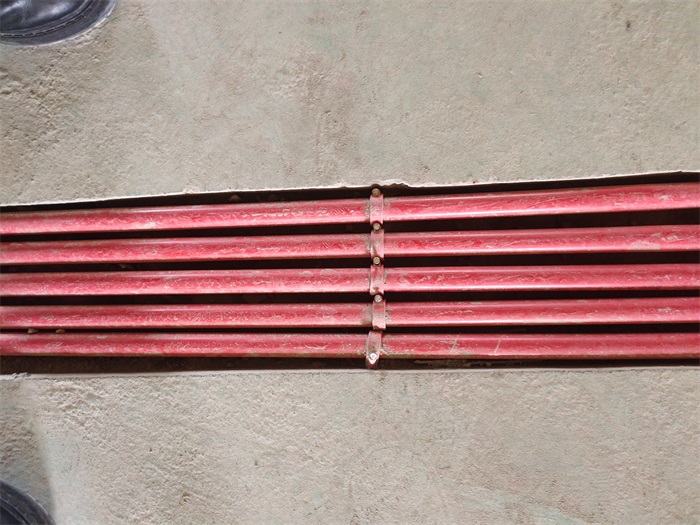

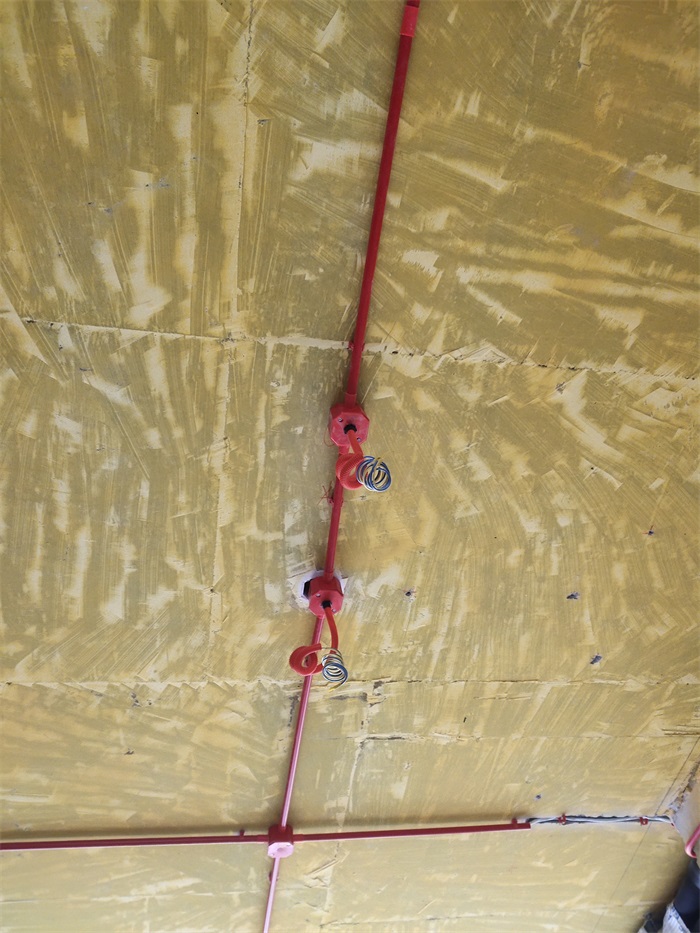

并排两根以上线管固定采用管卡并排顺钉，间隙均匀。

发表于 2021-4-23 17:05:25

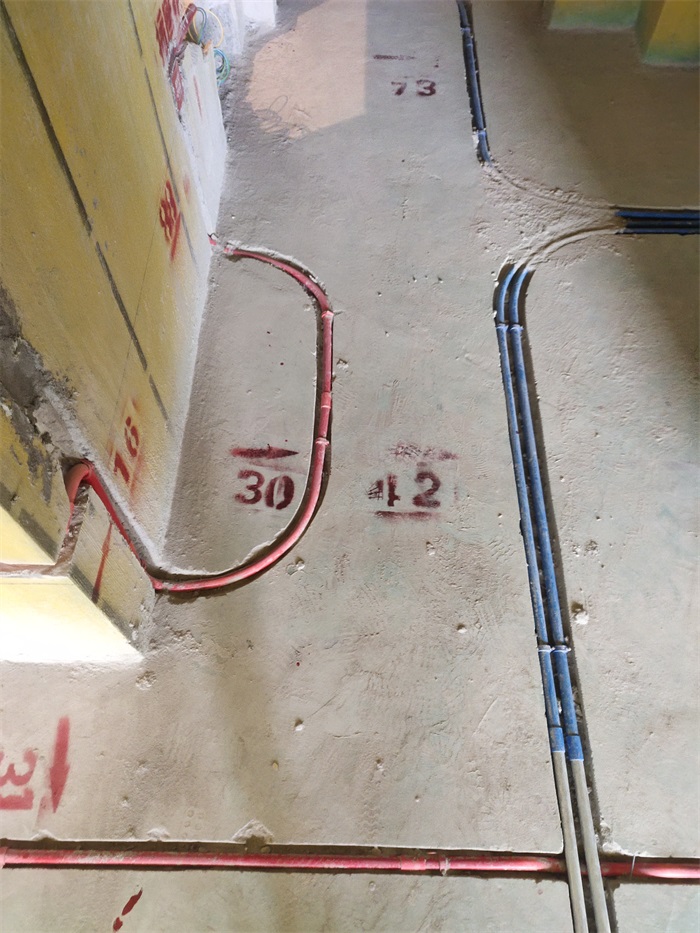

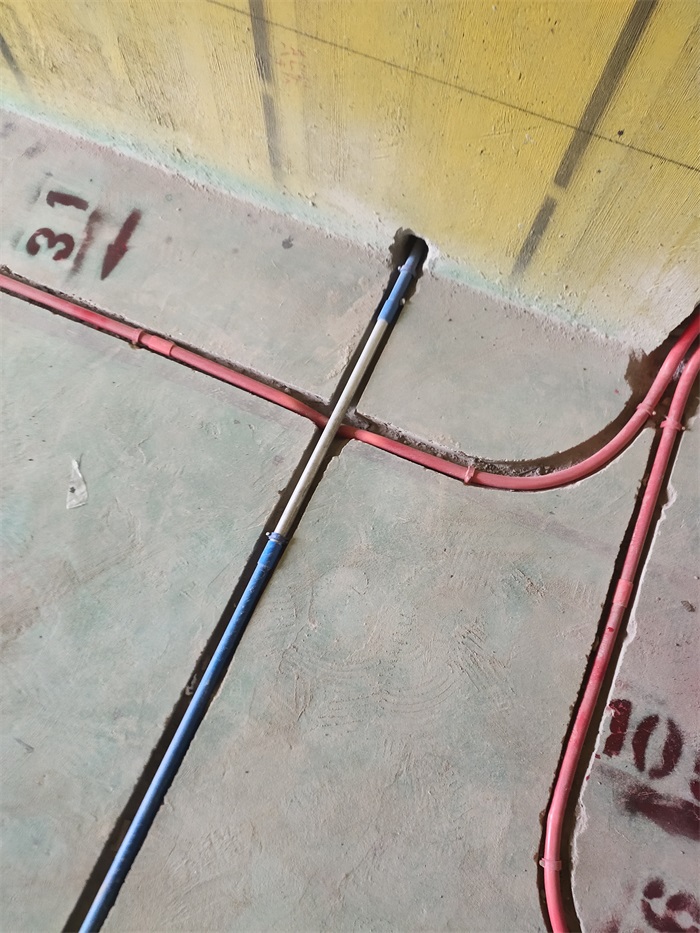

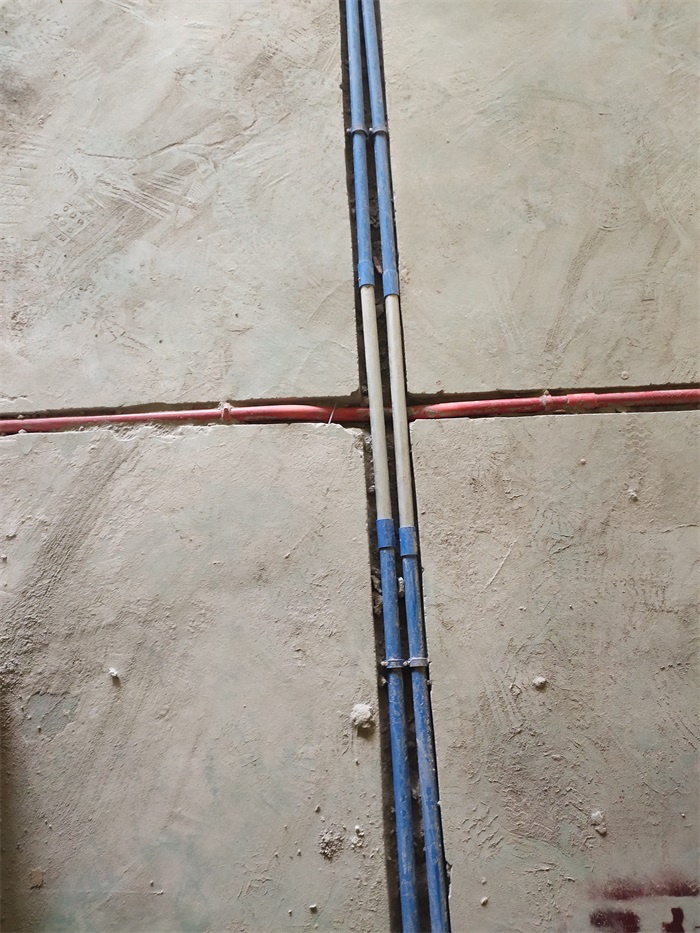

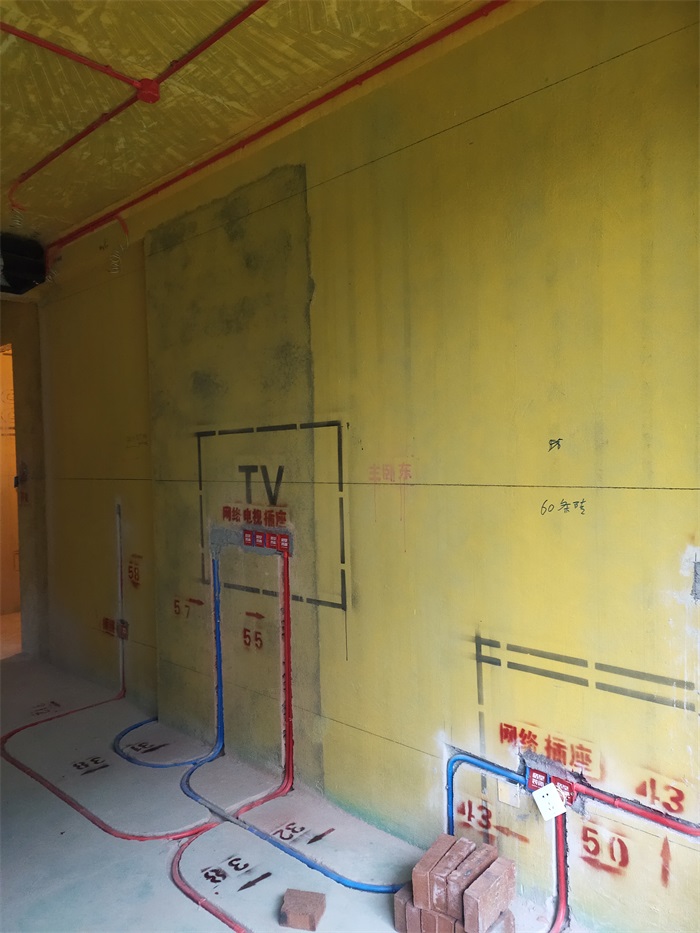

红色为强电，蓝色为弱电，强弱电交接处用金属屏蔽管，防止干扰。

发表于 2021-4-23 17:06:02

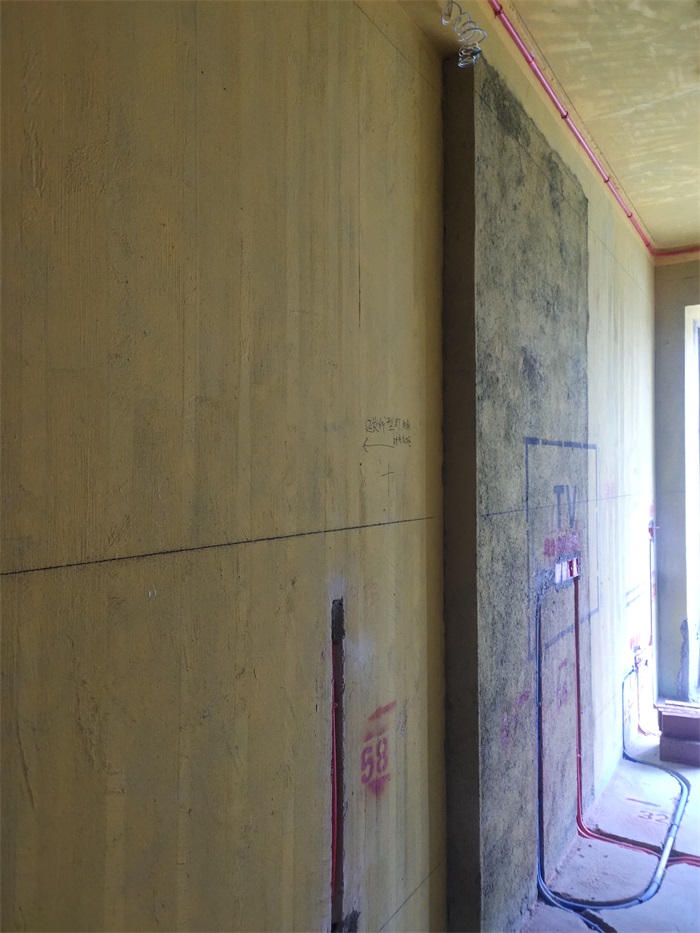

暗管预留：格堂装饰在水电工艺施工阶段，对液晶电视、机顶盒等设备线管进行提前预埋处理，确保设计美观度。

发表于 2021-4-23 17:06:38

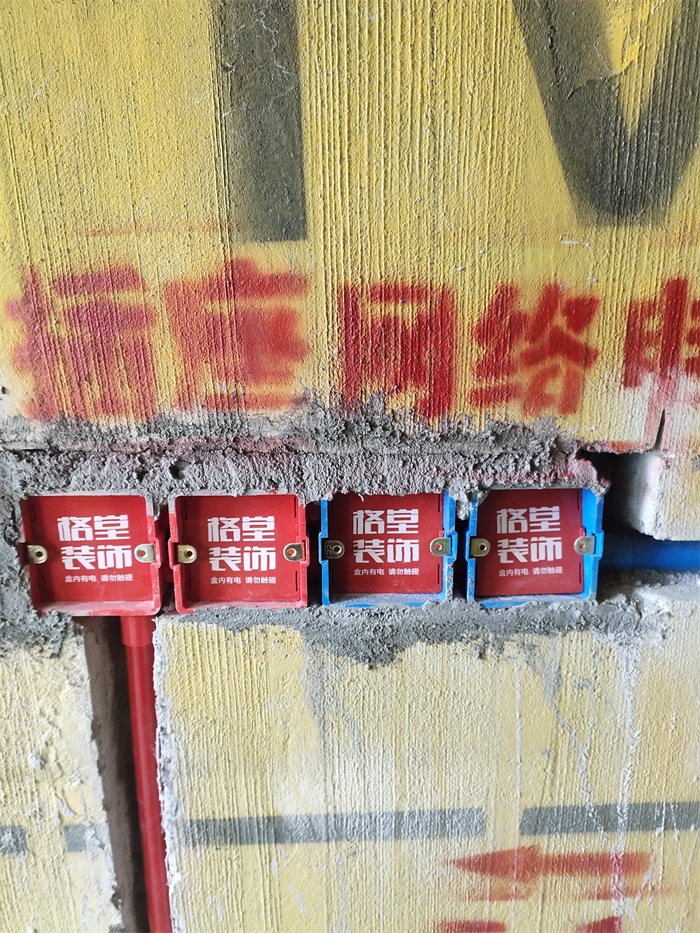

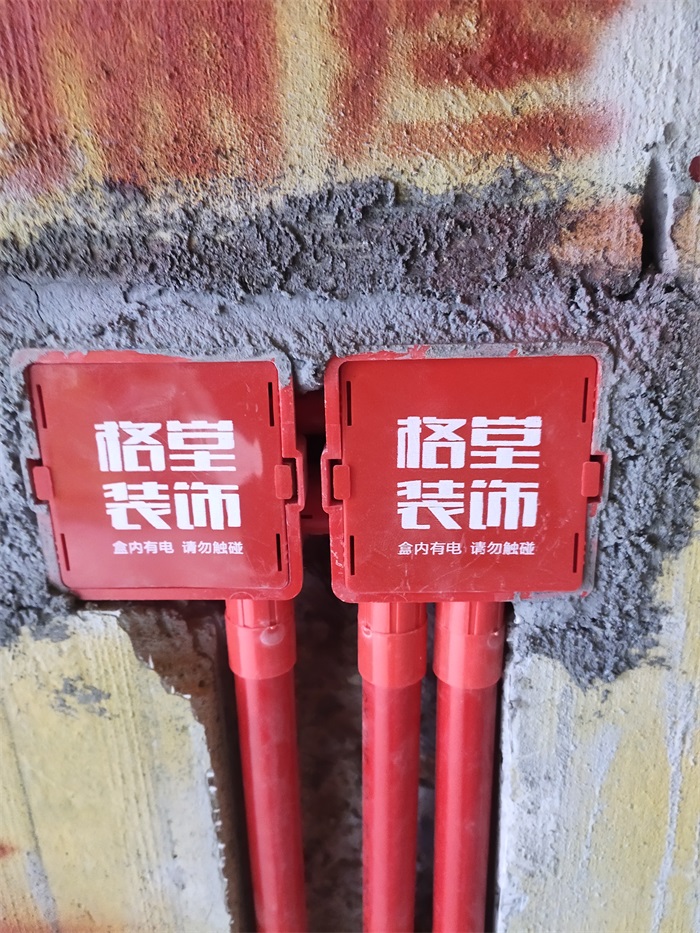

强电用红线盒、红线管，弱电用蓝线盒、蓝线管。线管要加杯梳，方便抽拉电线和后期维护。暗盒用格堂专用保护盖都保护好，防止砂石掉落
