[衢州] 国金旭辉城7-1-3#117㎡ 现代简约——加减法

[复制链接]
 楼主| 发表于 2021-3-16 14:32:35 | 显示全部楼层

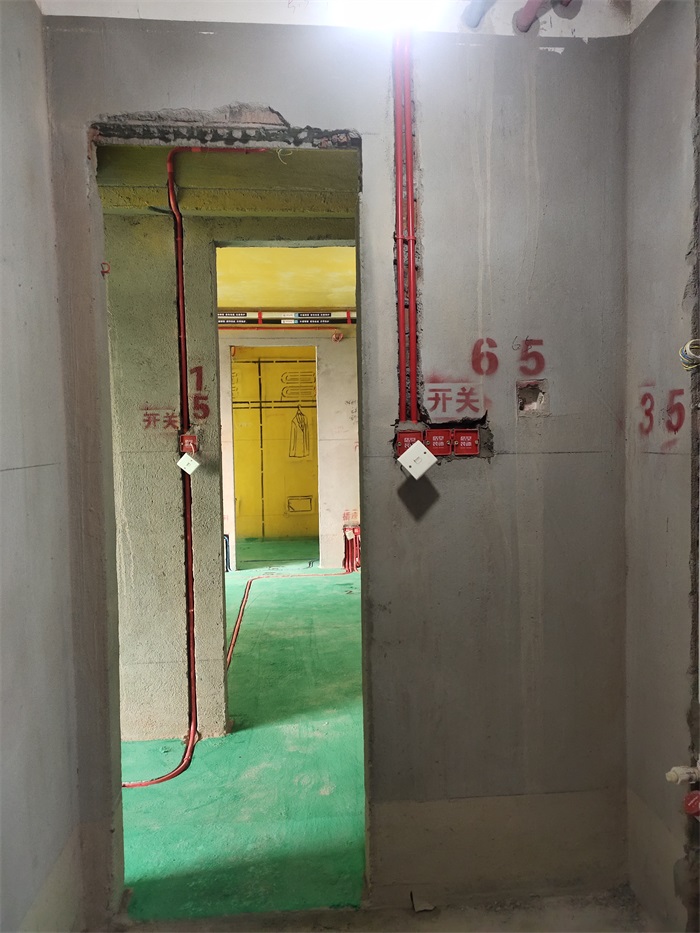

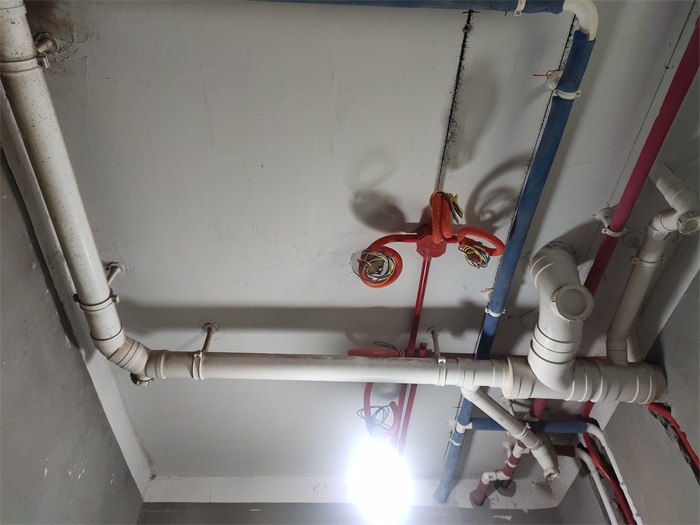

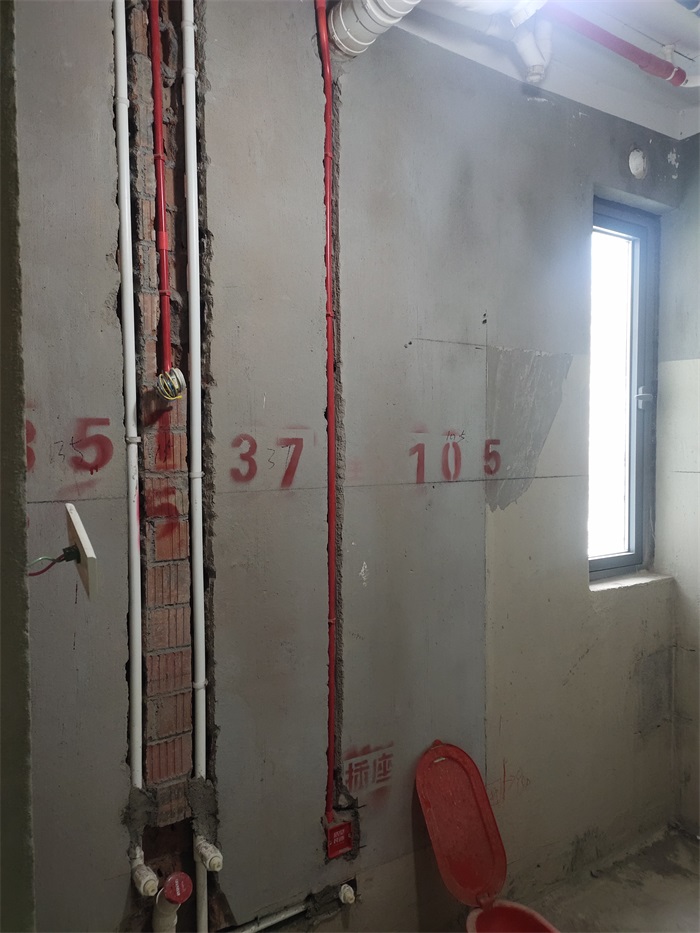

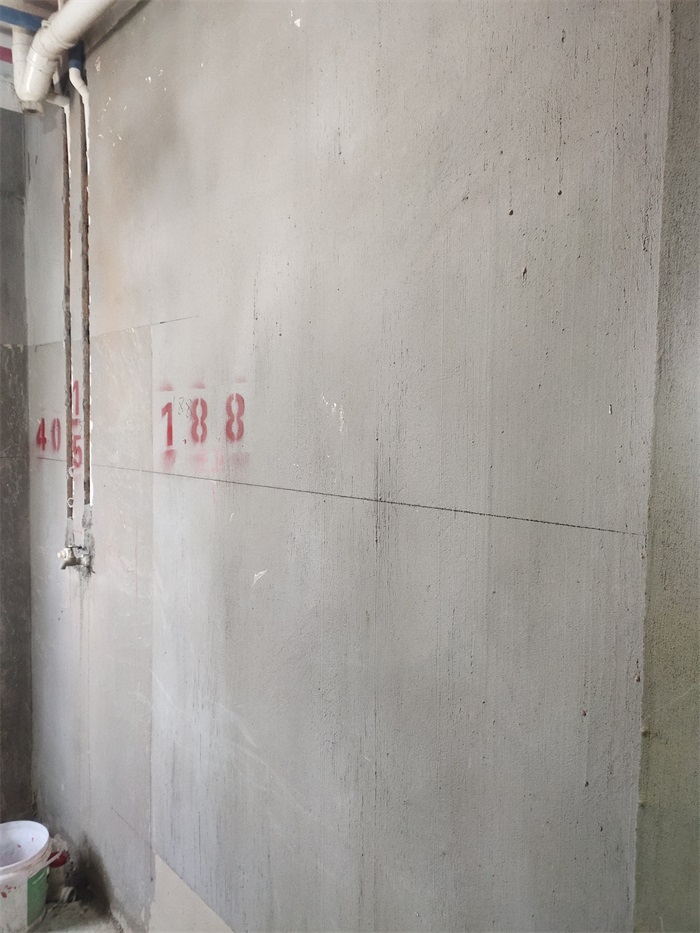

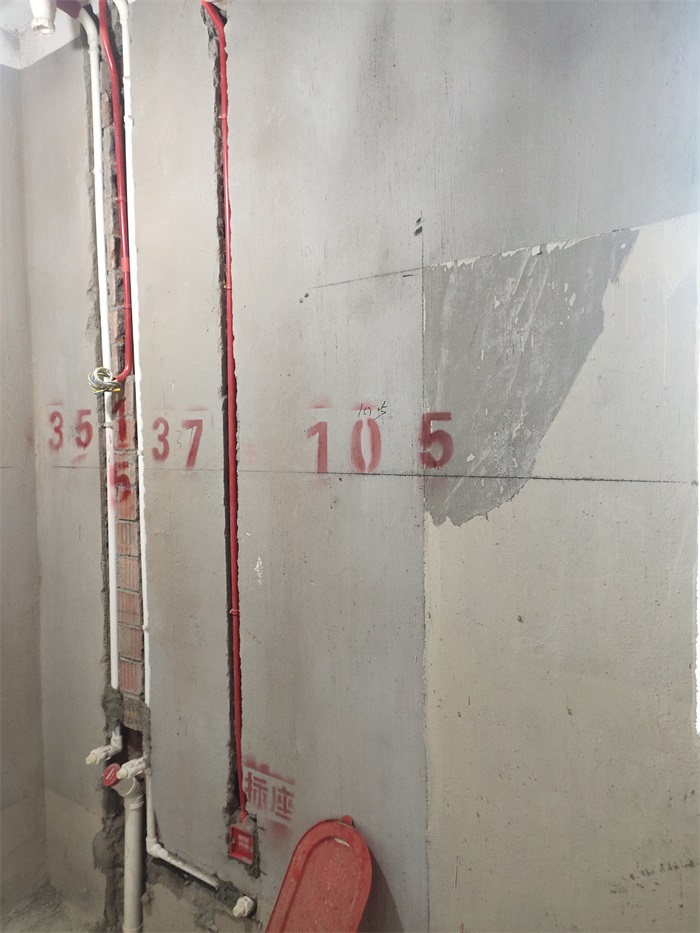

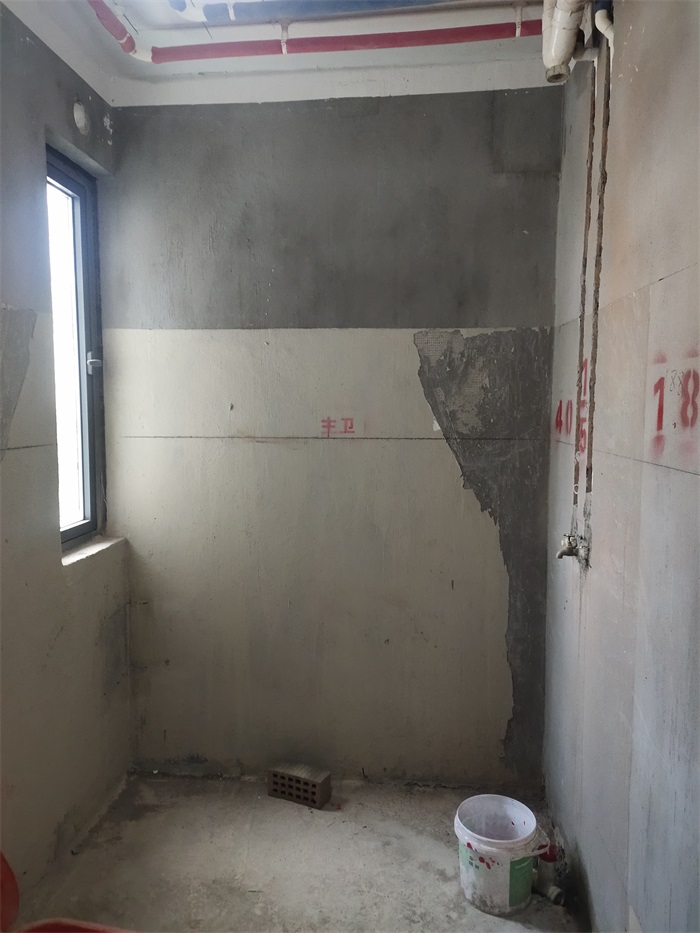

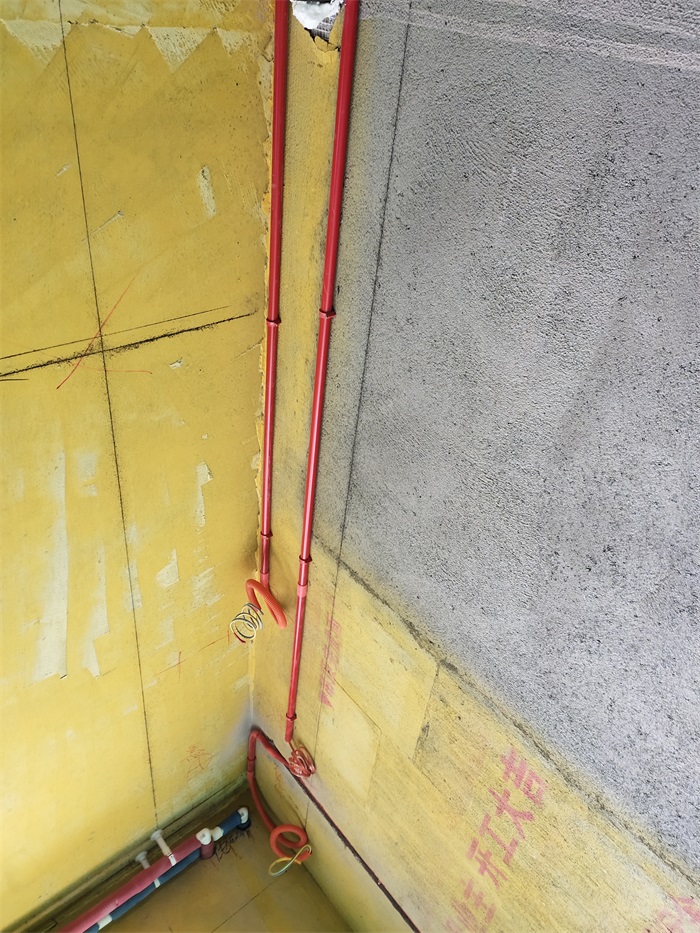

主卫水电布线图




回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-3-16 14:33:04 | 显示全部楼层

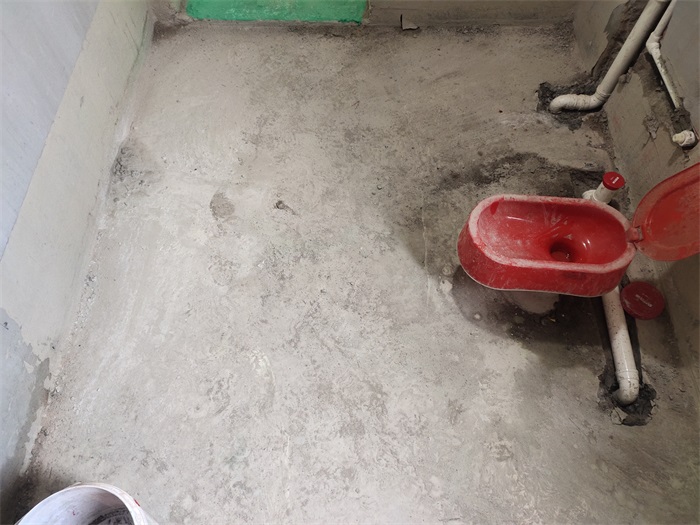

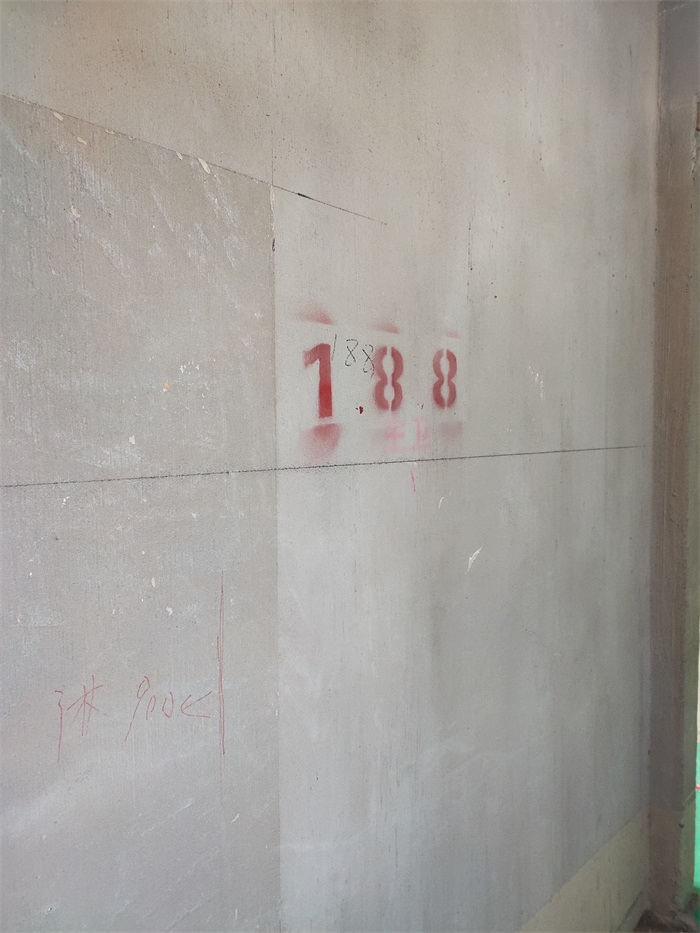

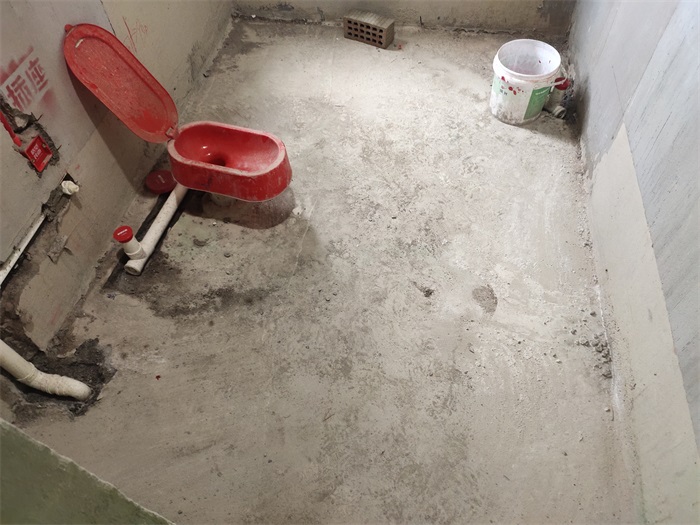

主卫对角




回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-3-16 14:34:32 | 显示全部楼层

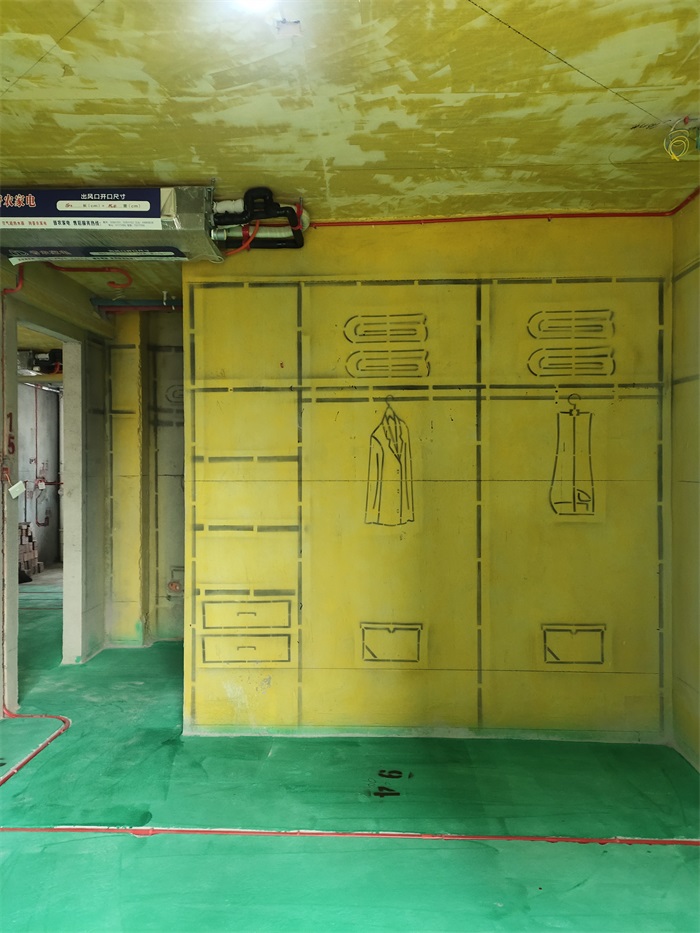

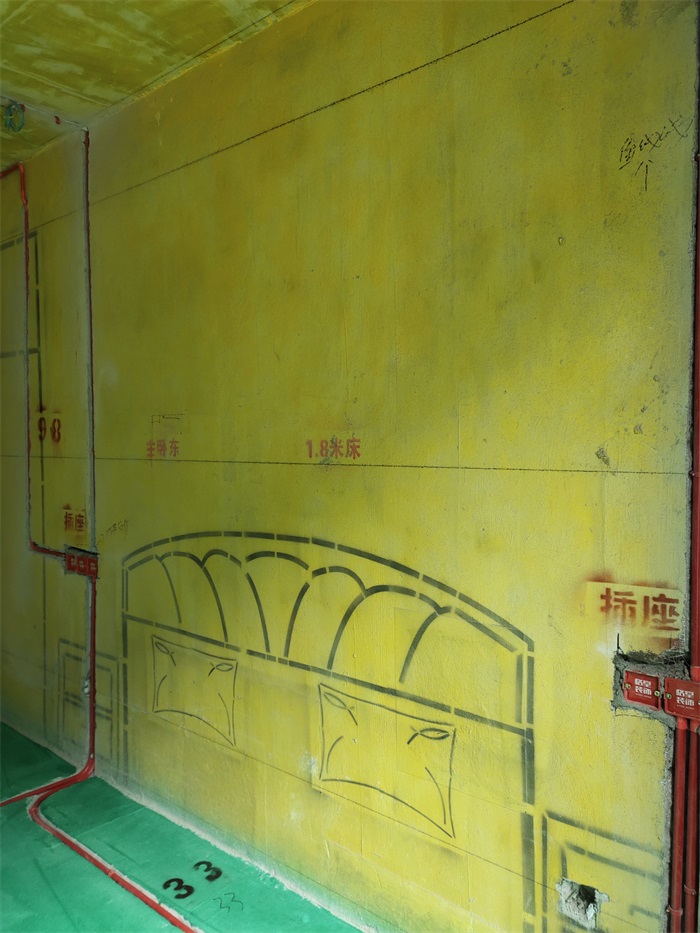

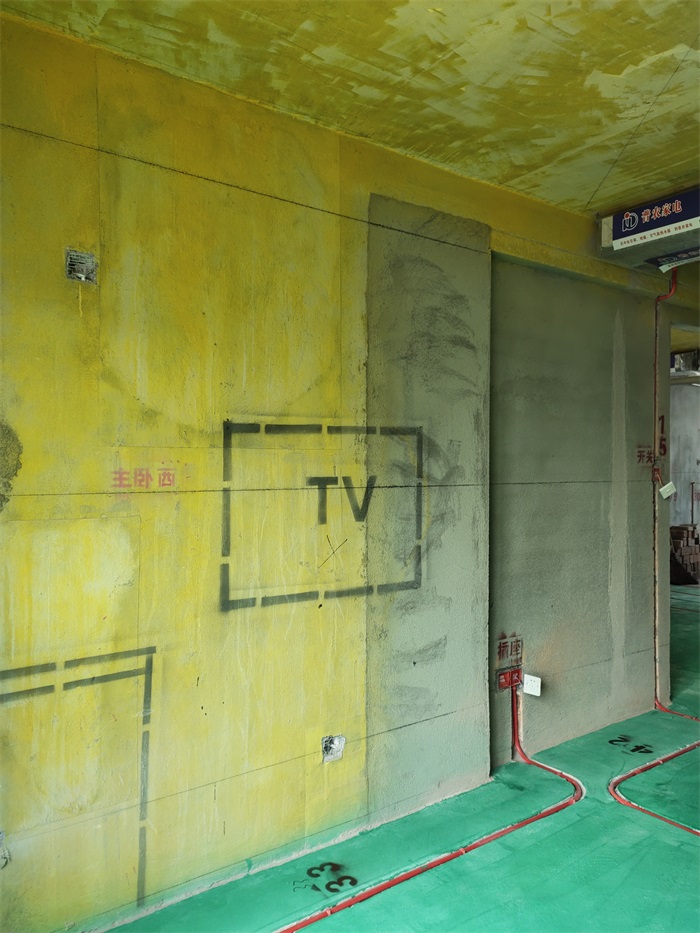

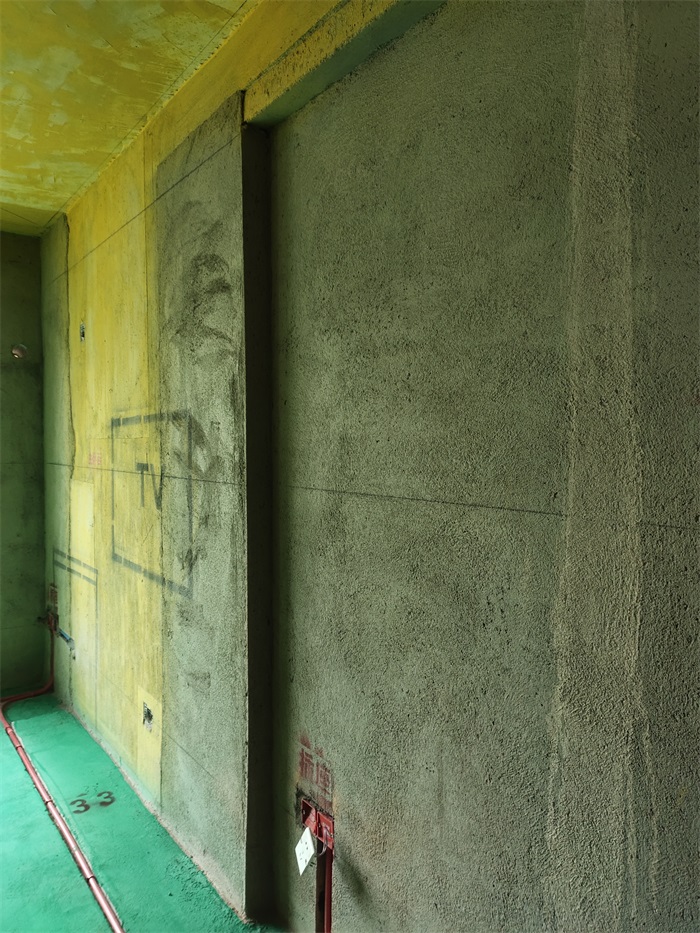

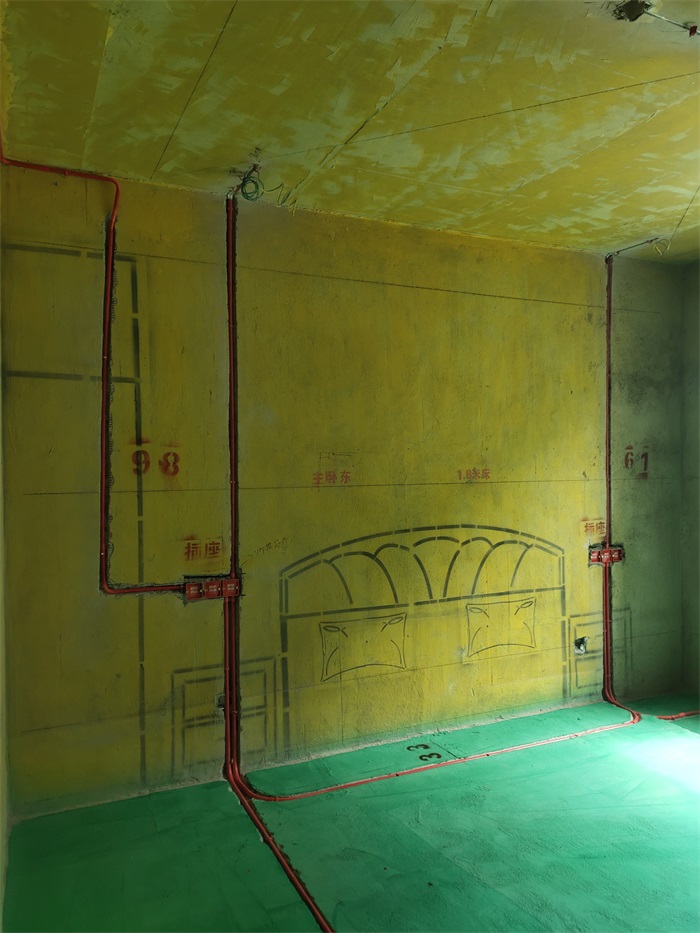

主卧水电布线图




回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-3-16 14:35:08 | 显示全部楼层

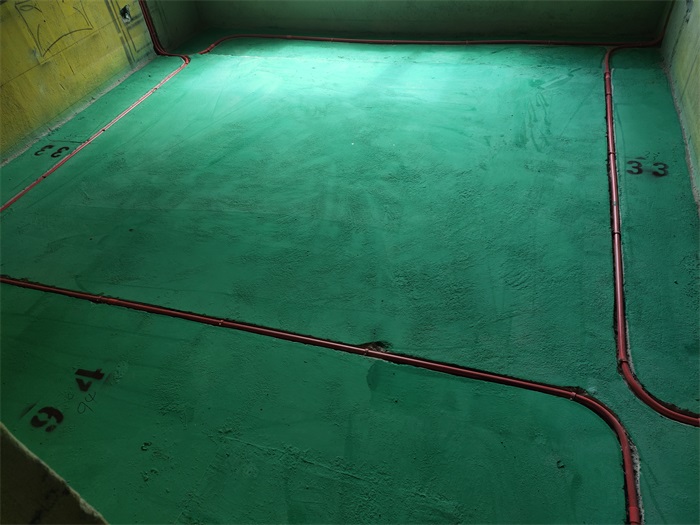

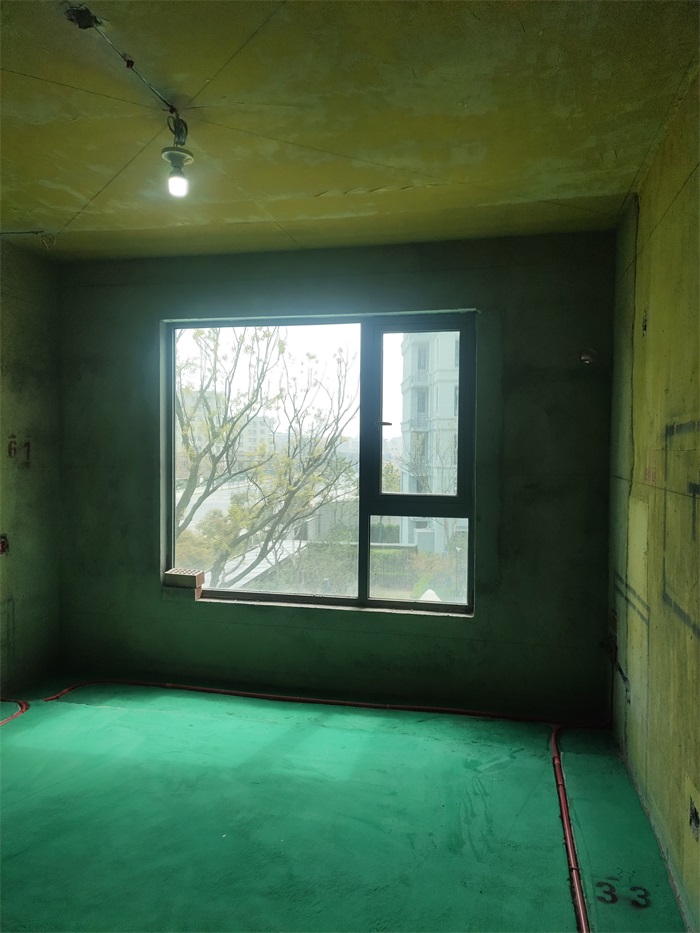

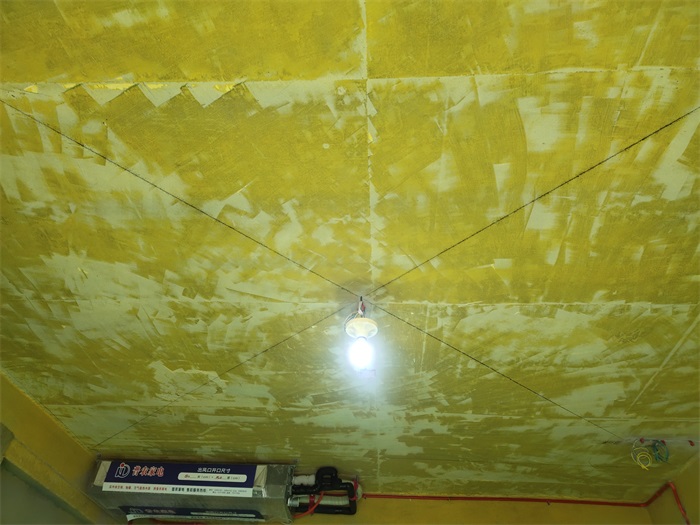

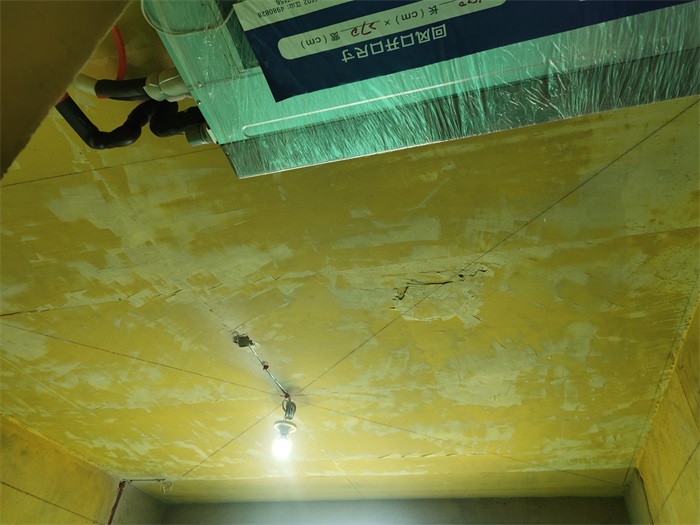

主卧对角




回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-3-16 14:40:05 | 显示全部楼层

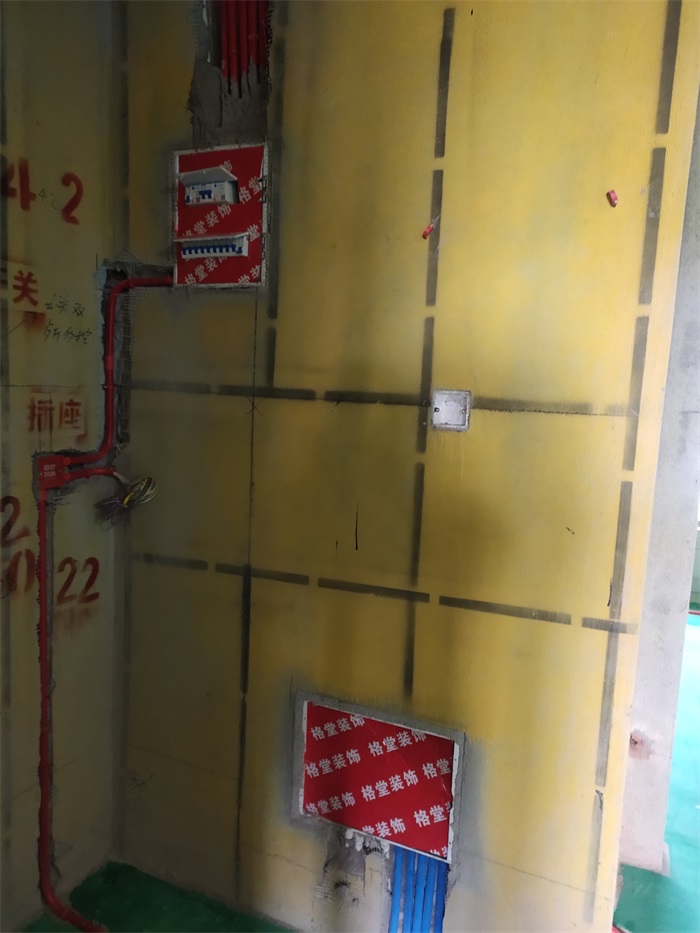

配电箱都用格堂专用KT板保护到位，防止砂石掉落，非常注意用电安全
回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-3-16 14:40:49 | 显示全部楼层

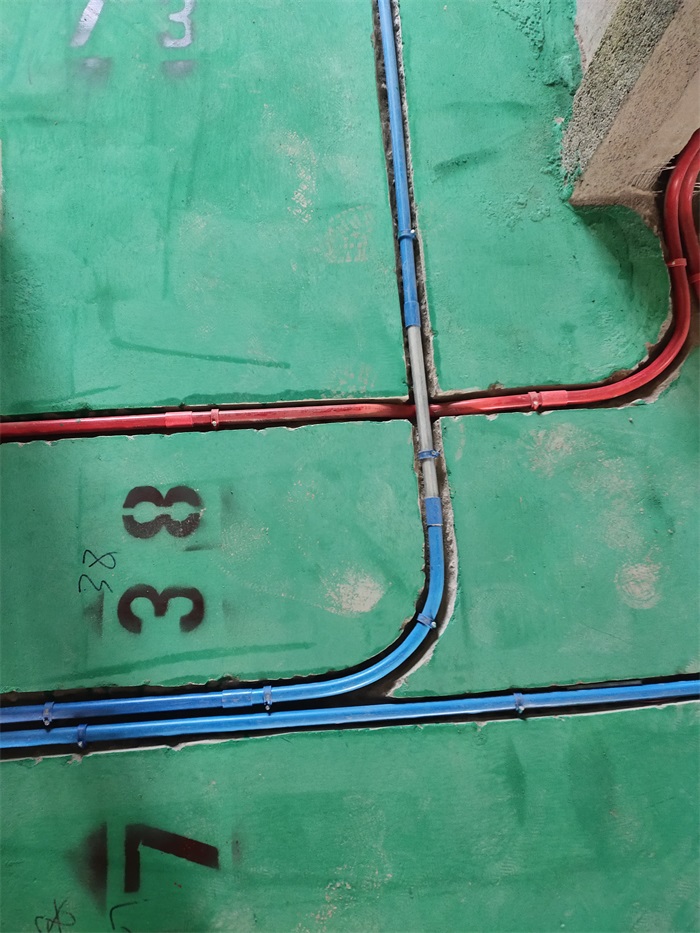

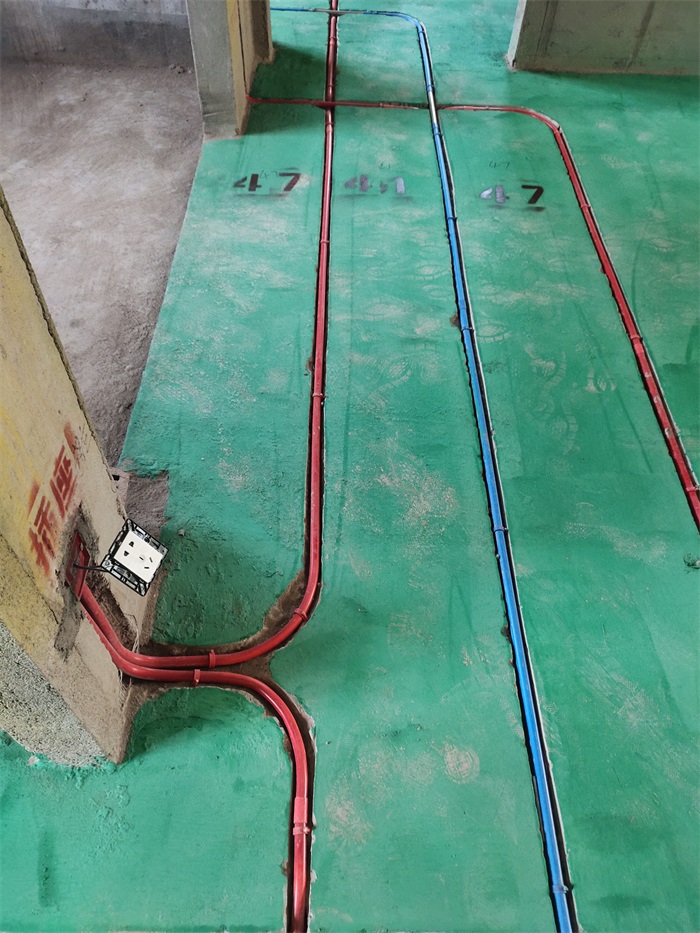

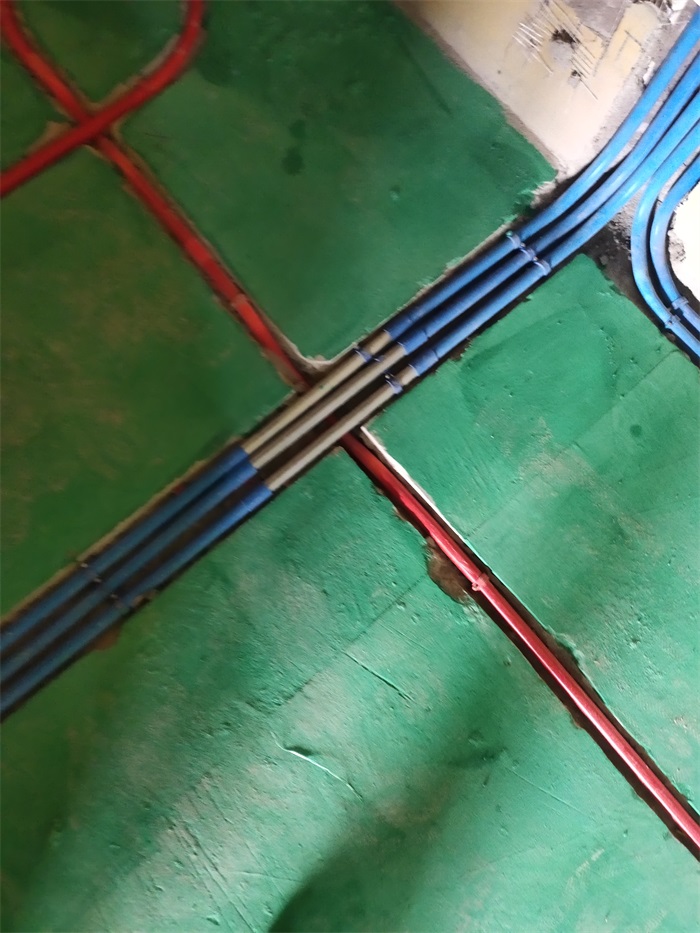

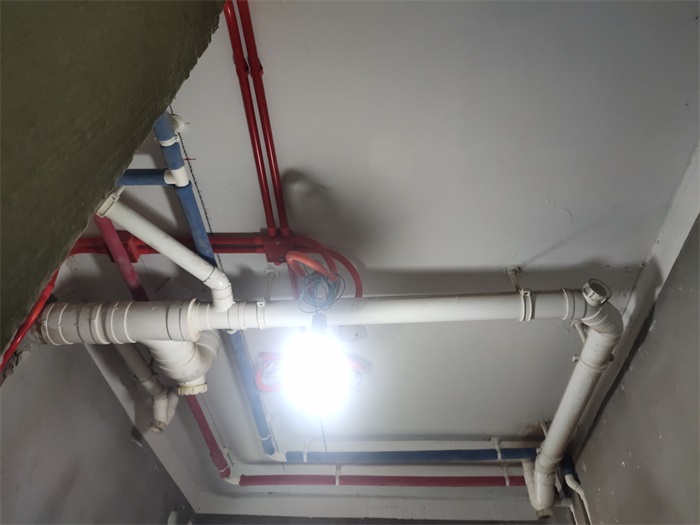

红色为强电，蓝色为弱电，强弱电间间距30CM，如有交界用金属屏蔽管，避免强电对弱电信号造成干扰。


回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-3-16 14:41:41 | 显示全部楼层

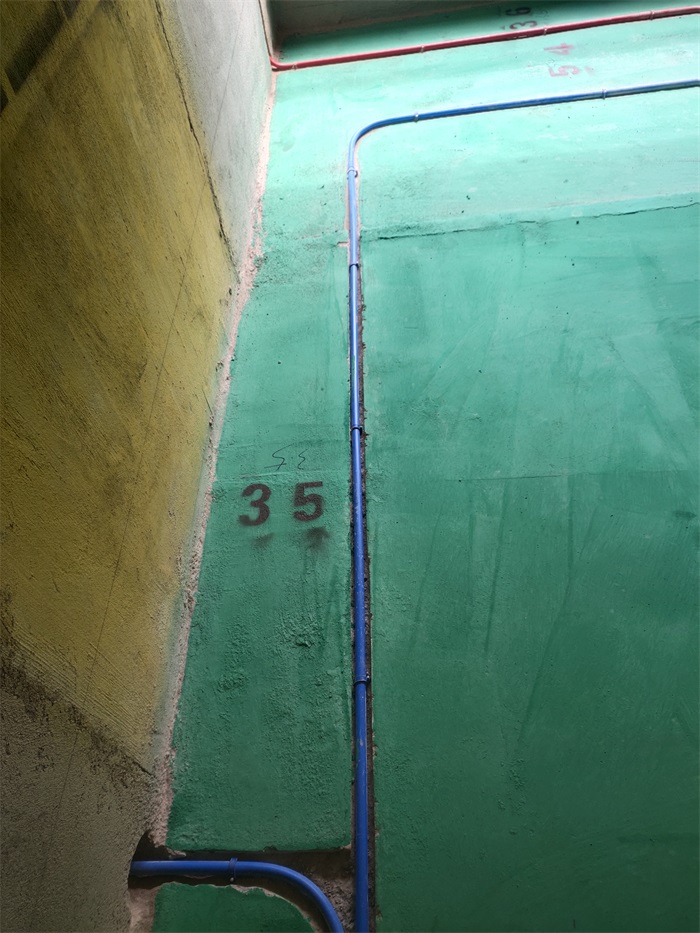

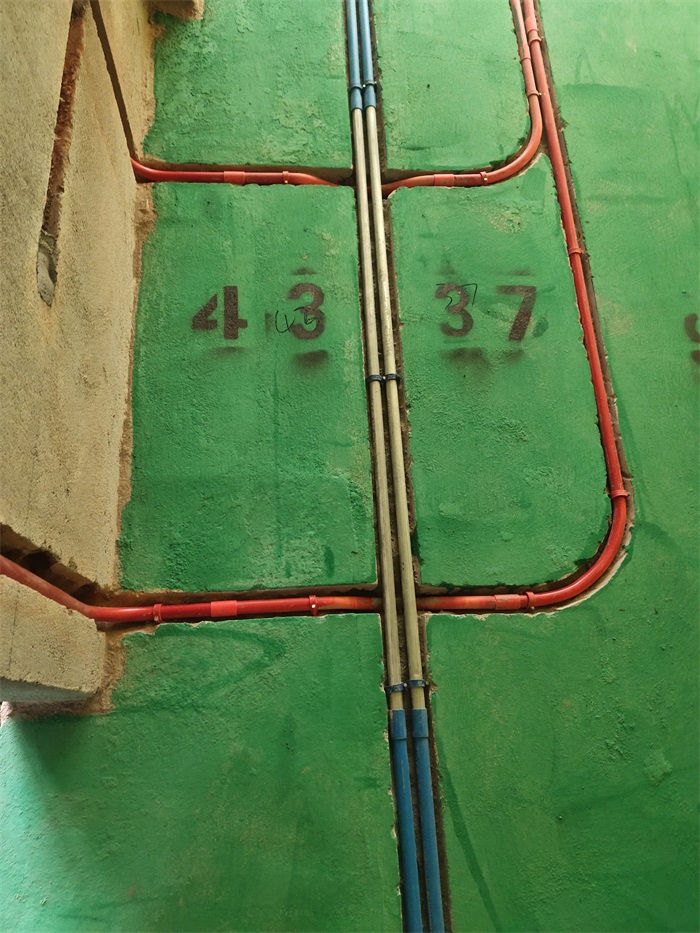

强弱电相距30公分以上，距墙30公分以上。


回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-3-16 14:42:50 | 显示全部楼层

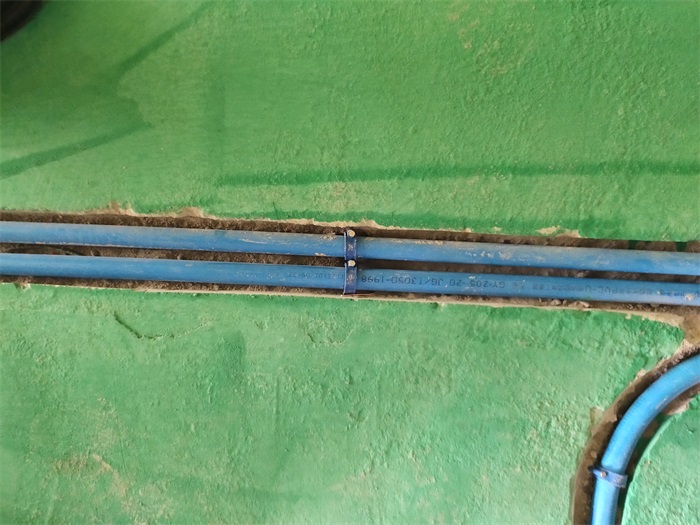

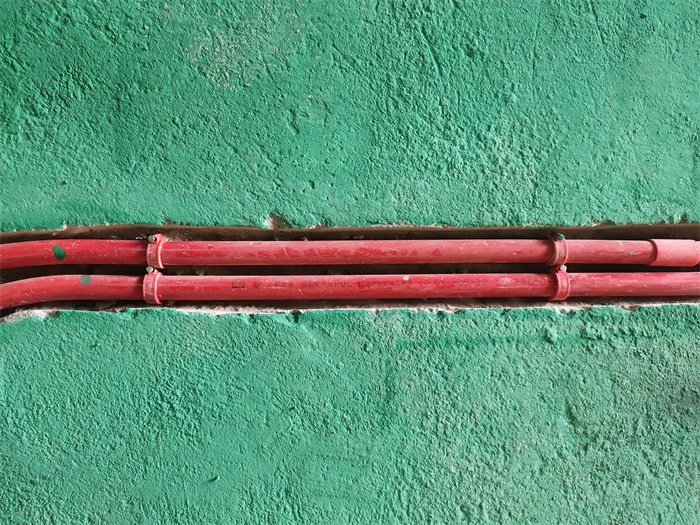

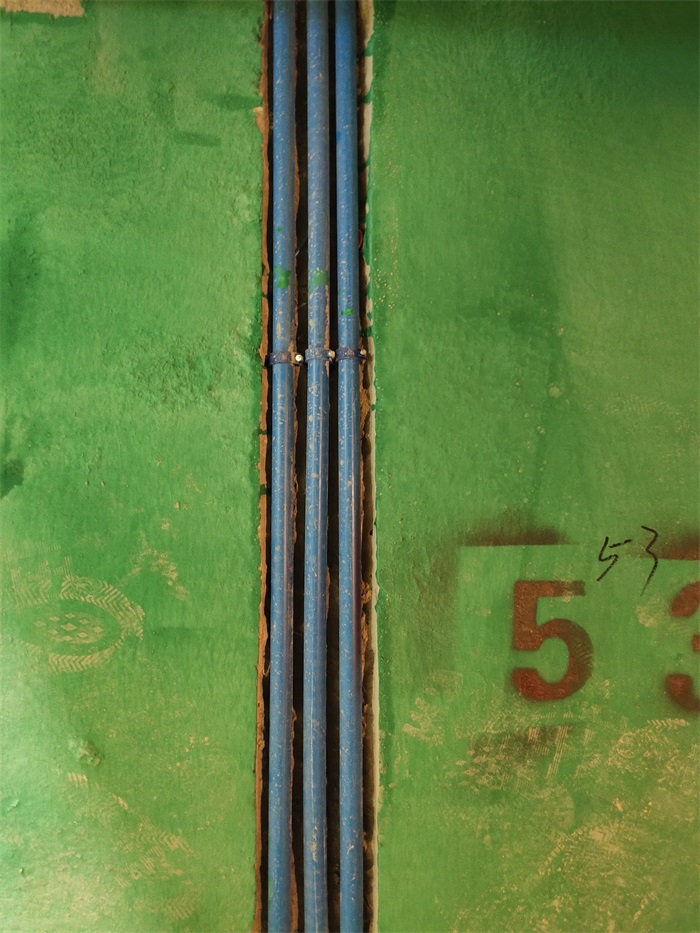

并排两根以上线管固定采用管卡并排顺钉，间隙均匀。


回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-3-16 14:44:59 | 显示全部楼层

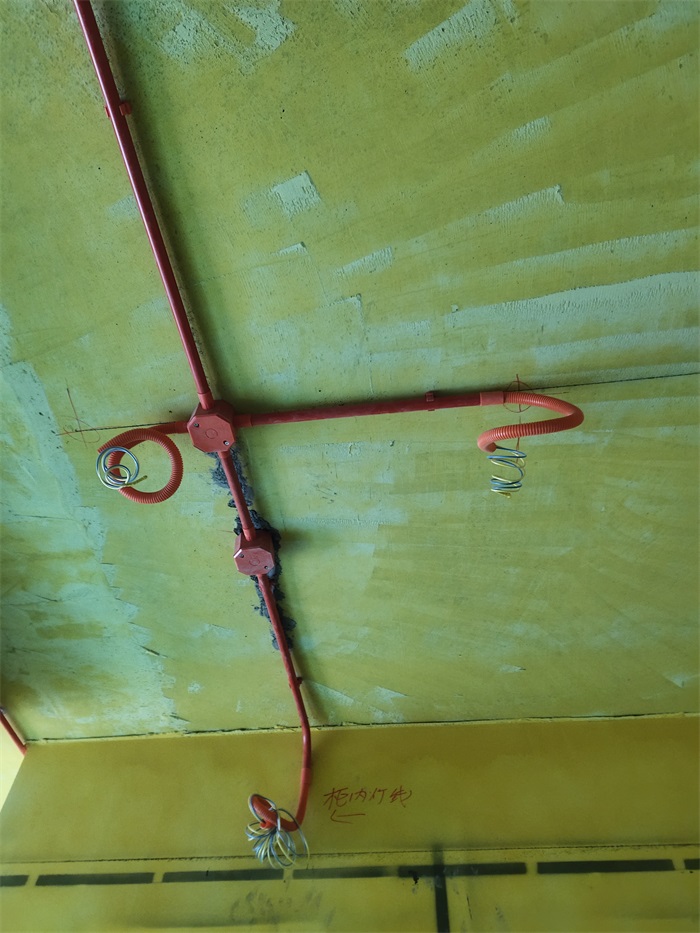

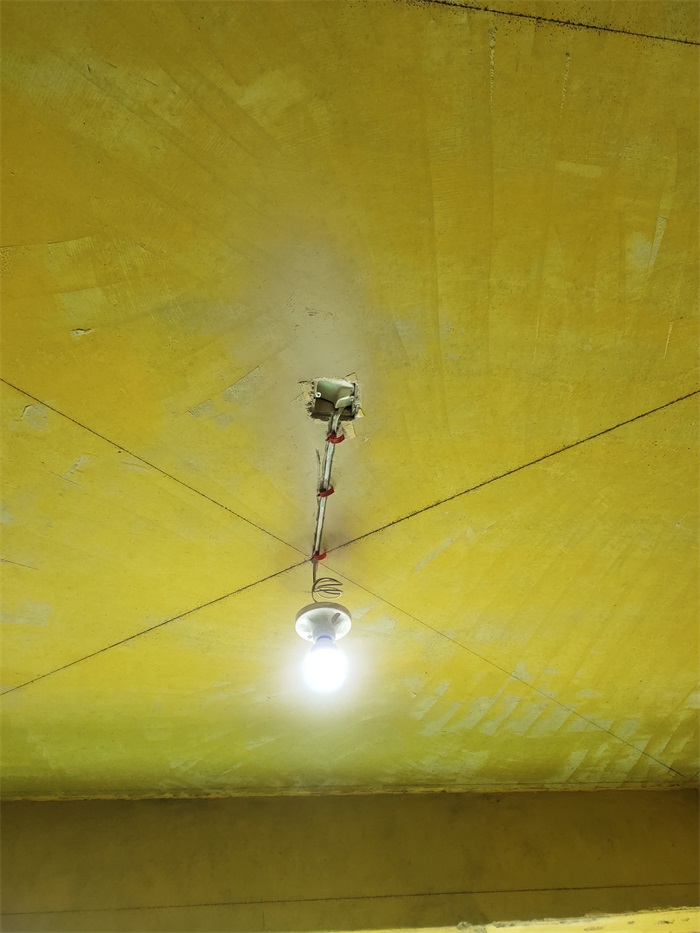

筒灯电线用波纹管保护


回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-3-16 14:49:21 | 显示全部楼层

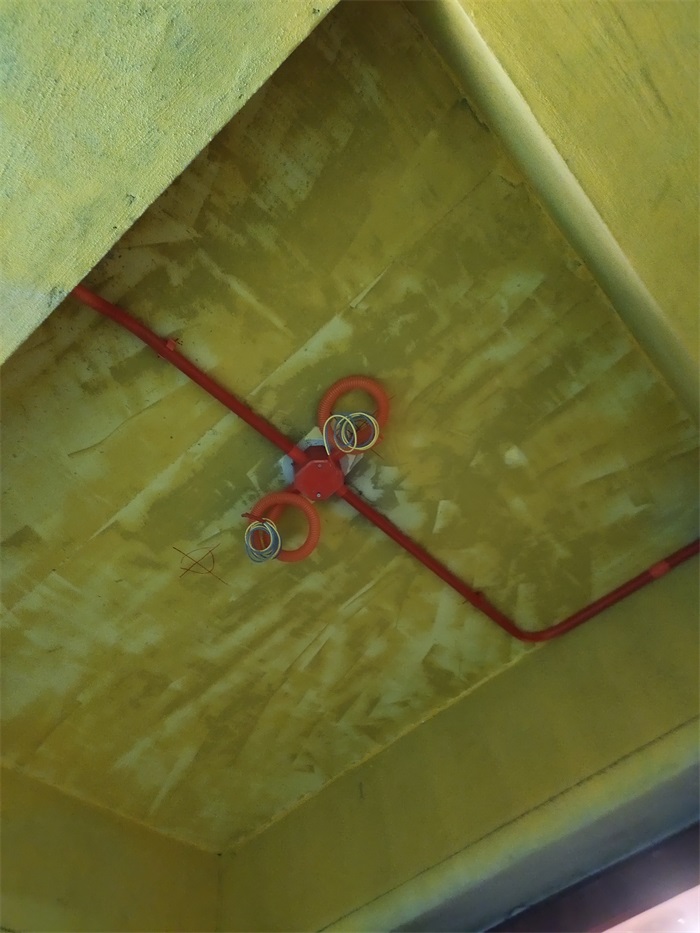

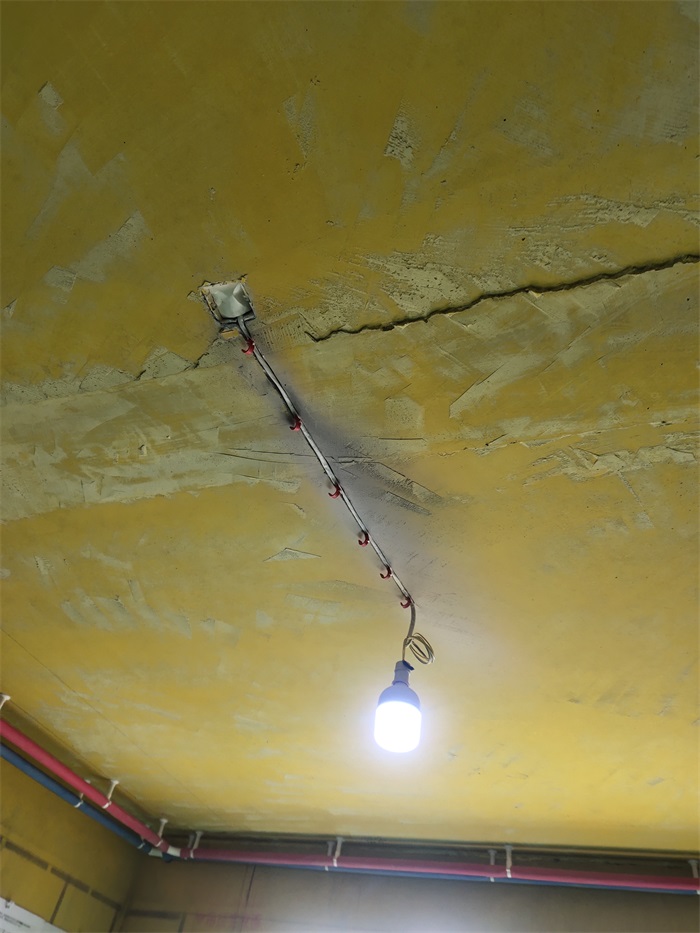

所有电线必须穿管，混泥土处不能开槽的套黄腊管保护。

回复 支持 反对

使用道具 举报
