国金旭辉城18-1-7#94㎡新中式 ——疏影

发表于 2021-1-21 17:21:26

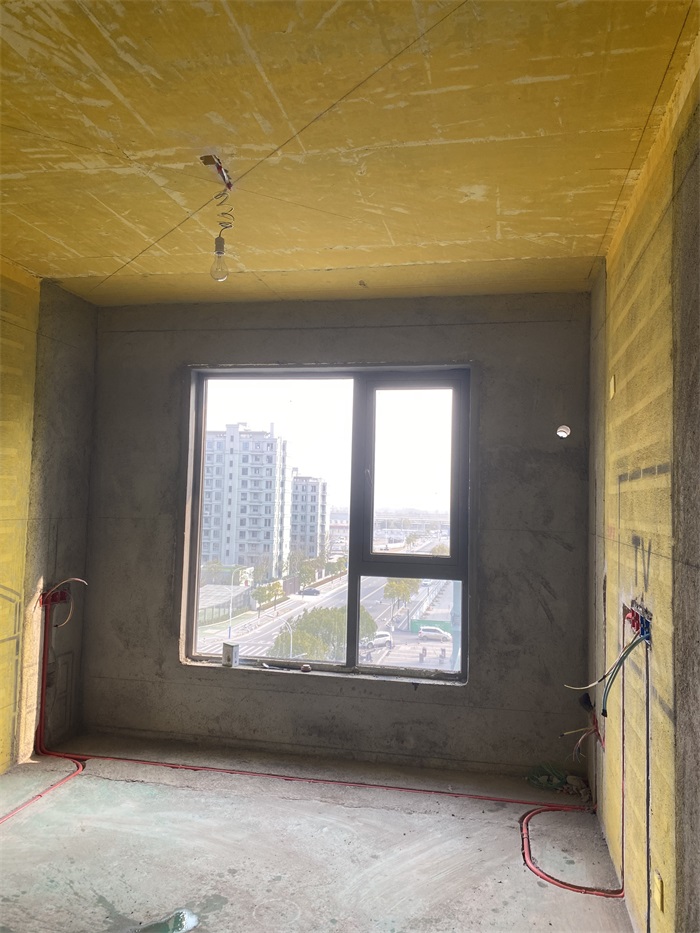

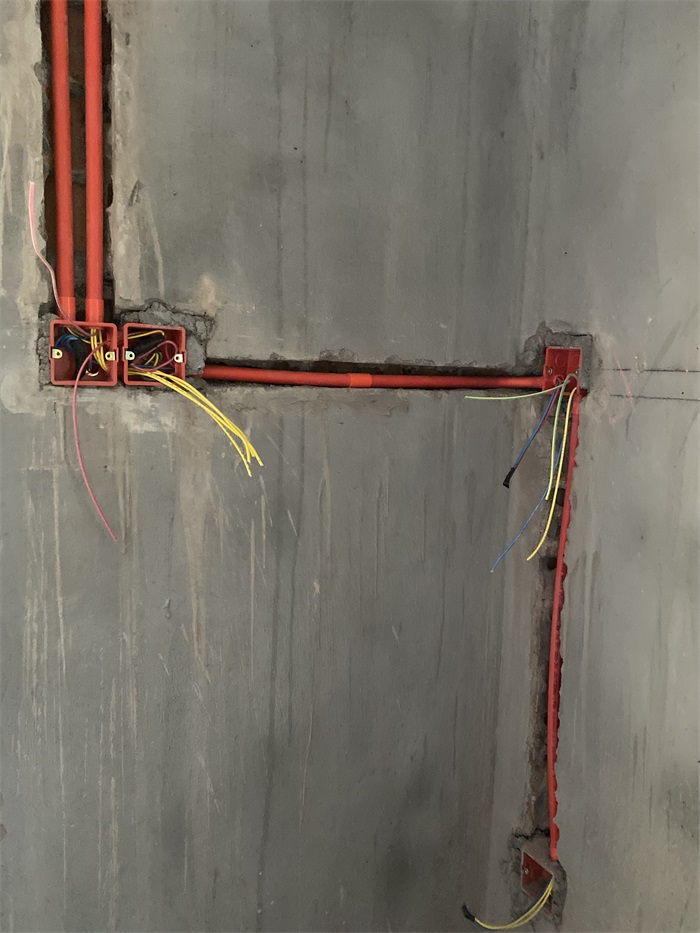

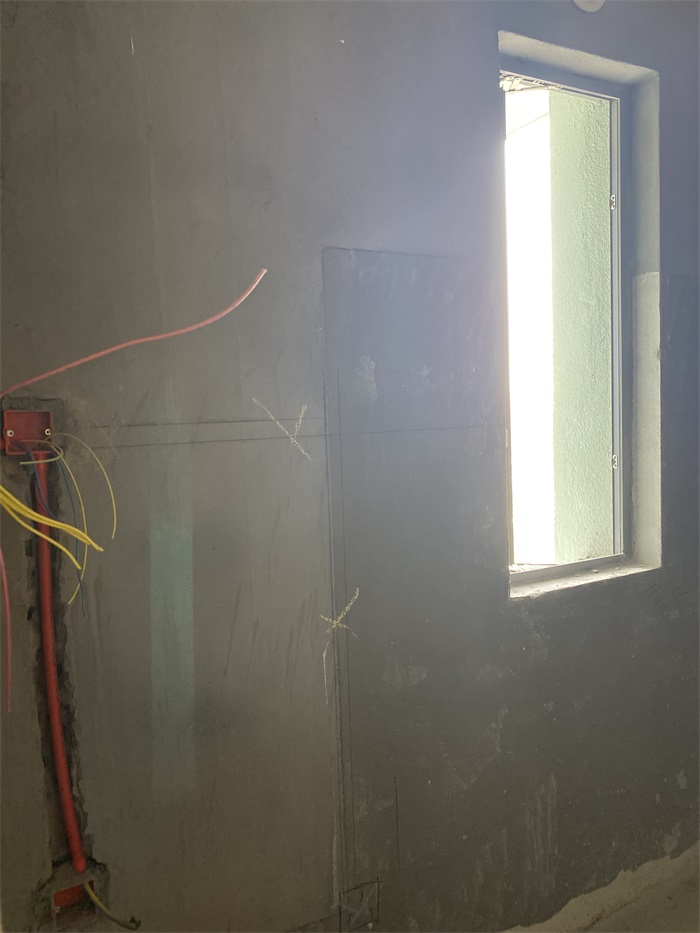

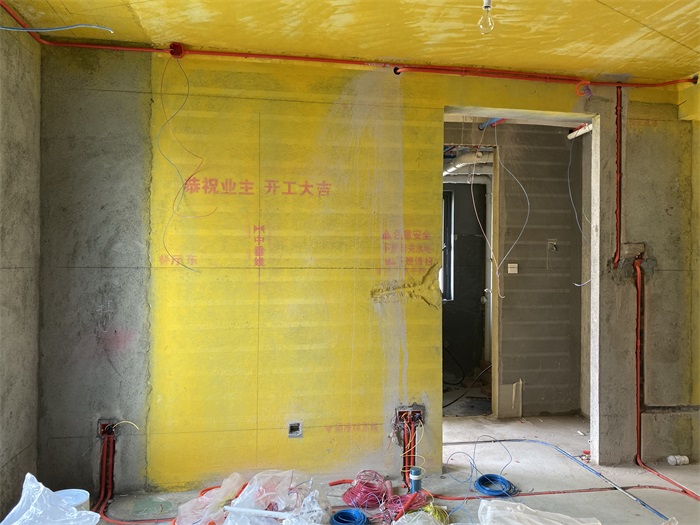

墙面线管布置平整。

同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地。

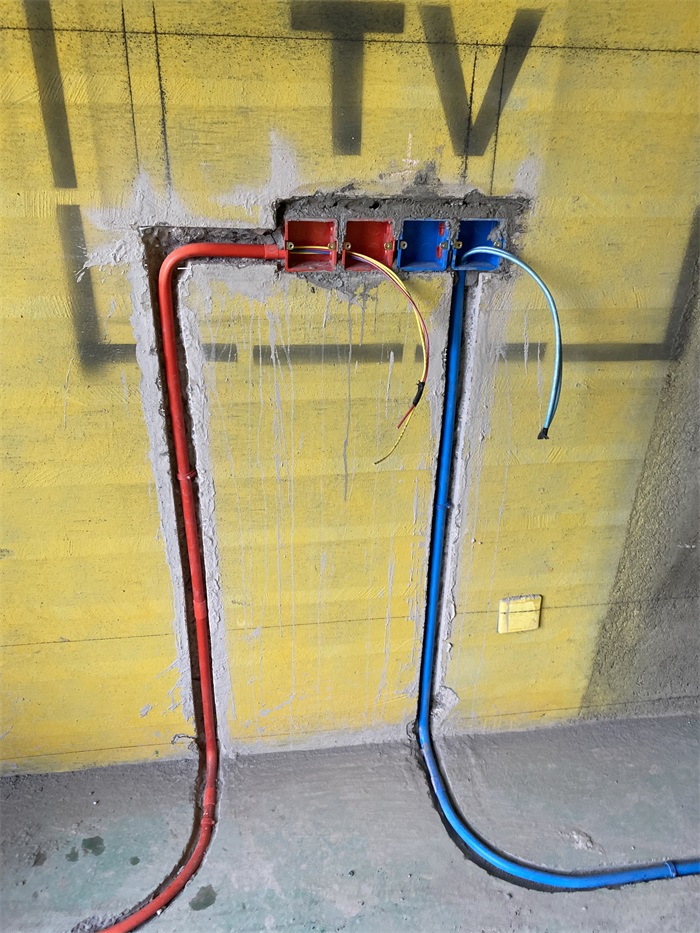

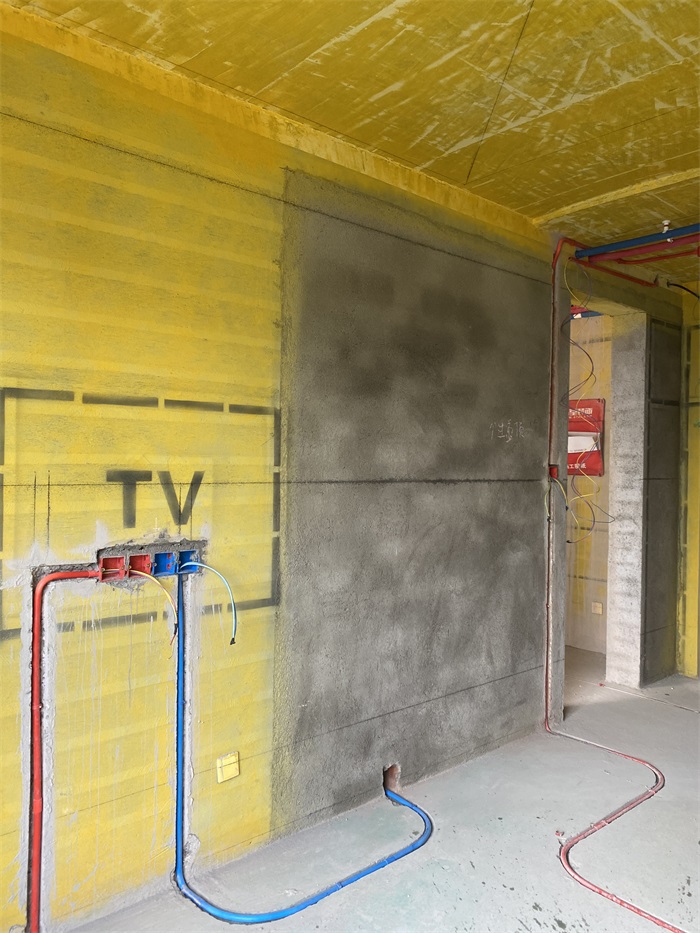

墙面电视插座离地净高1米，强弱电线距离30厘米以上，防止信号干扰，并且房间墙面横线槽不得超过1.5米，防止后期墙面开裂。并且强弱电线距离30厘米以上，防止信号干扰。

发表于 2021-1-21 17:24:43

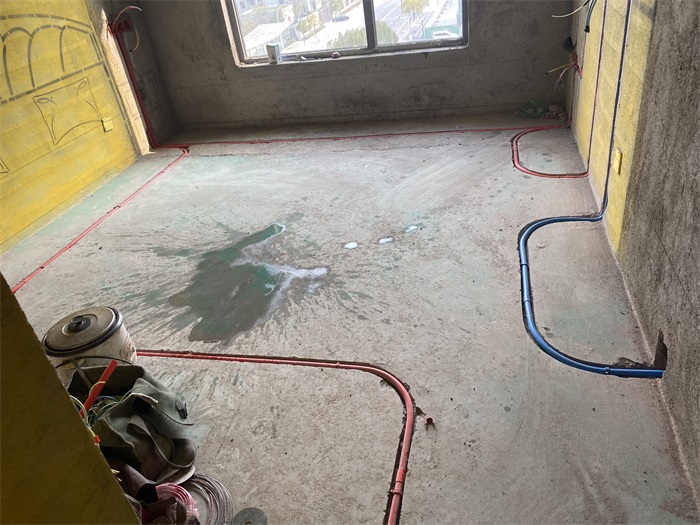

主卧开槽标准，线管低于地面1公分，地面开槽圆弧形，大湾工艺，既方便电线抽拉和更换，又平整美观哦！

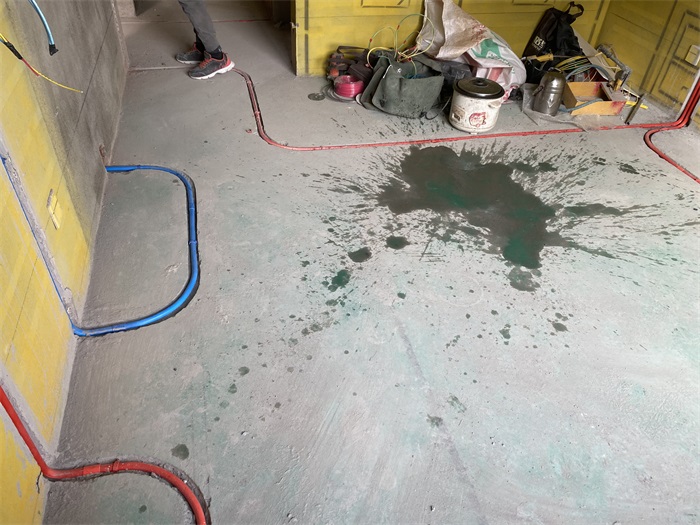

地面线管强弱电线距离30厘米以上，防止信号干扰。

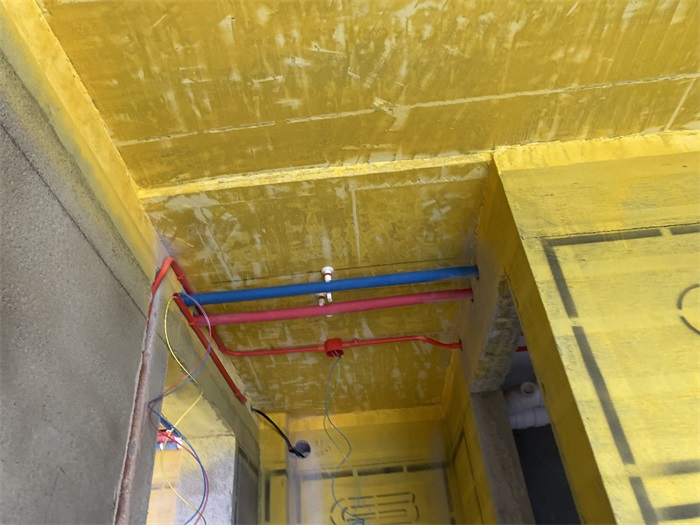

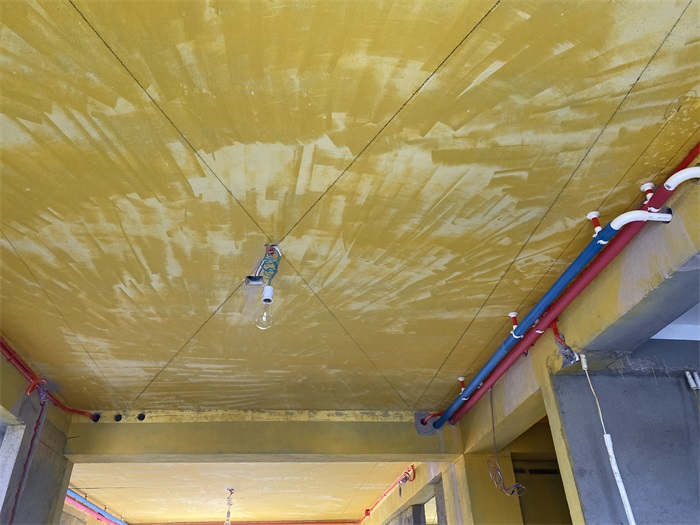

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范！水管吊卡间距60-80公分，防止水管抖动和脱落。

发表于 2021-1-21 17:26:24

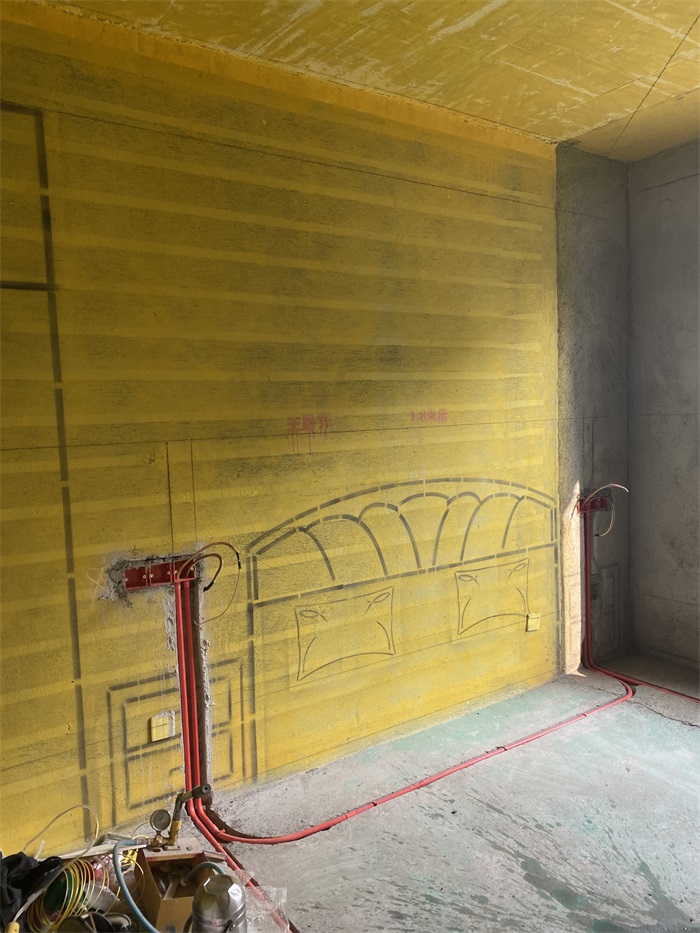

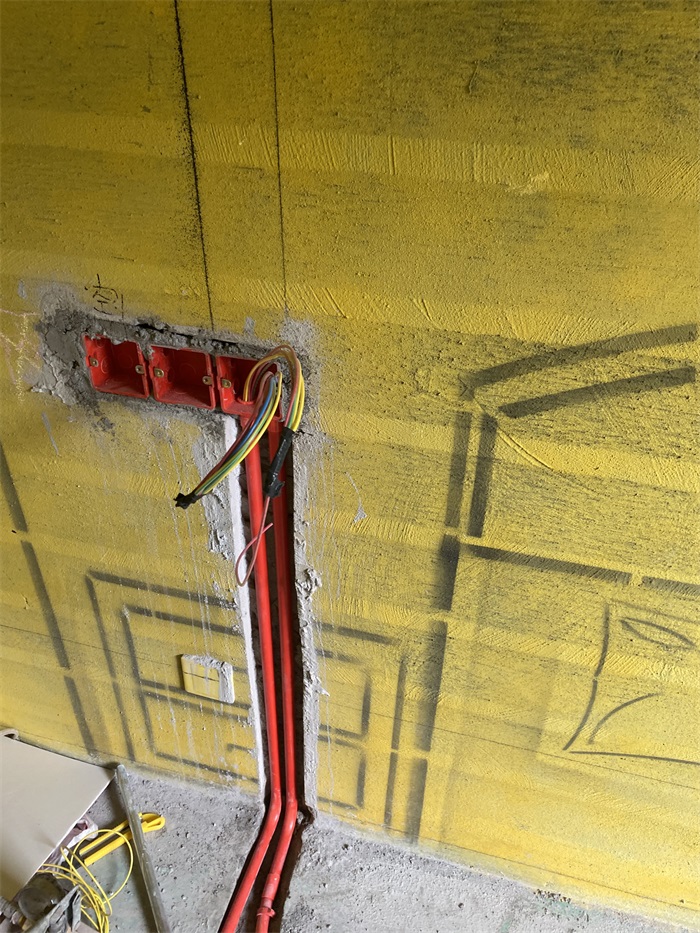

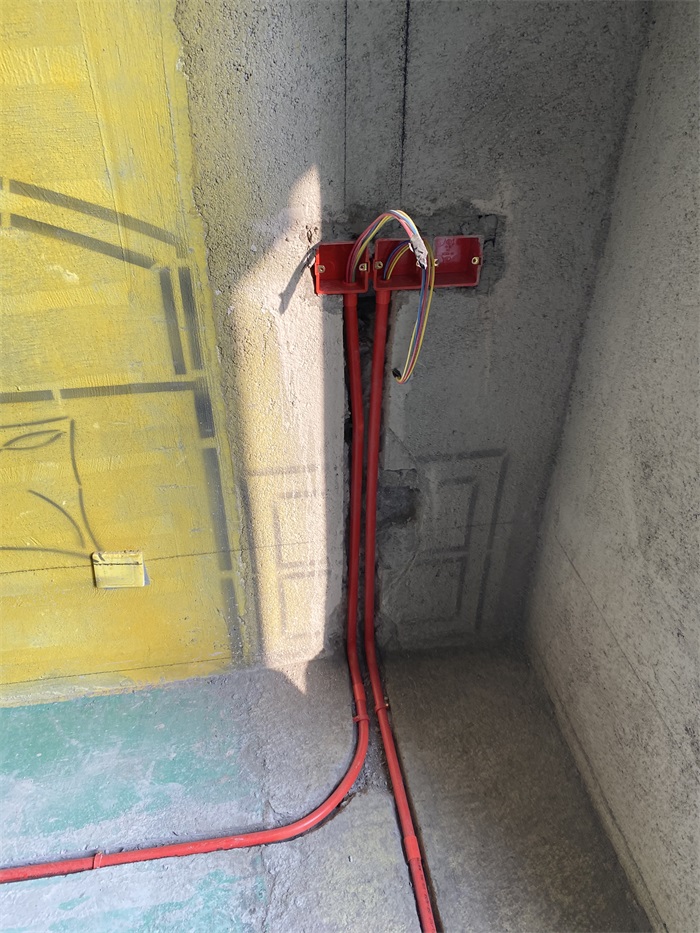

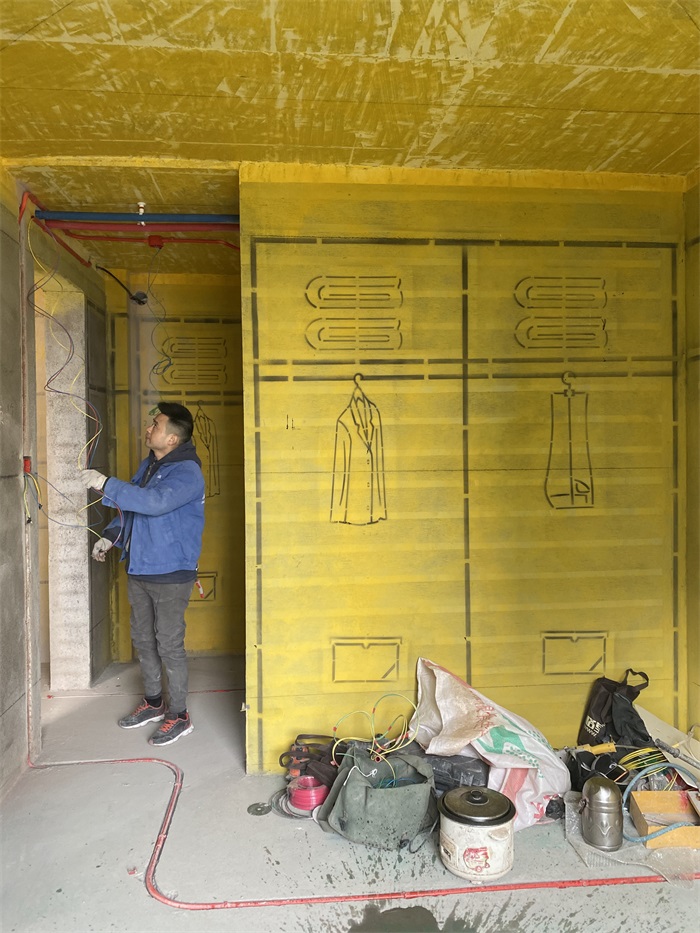

主卧墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

发表于 2021-1-21 17:28:48

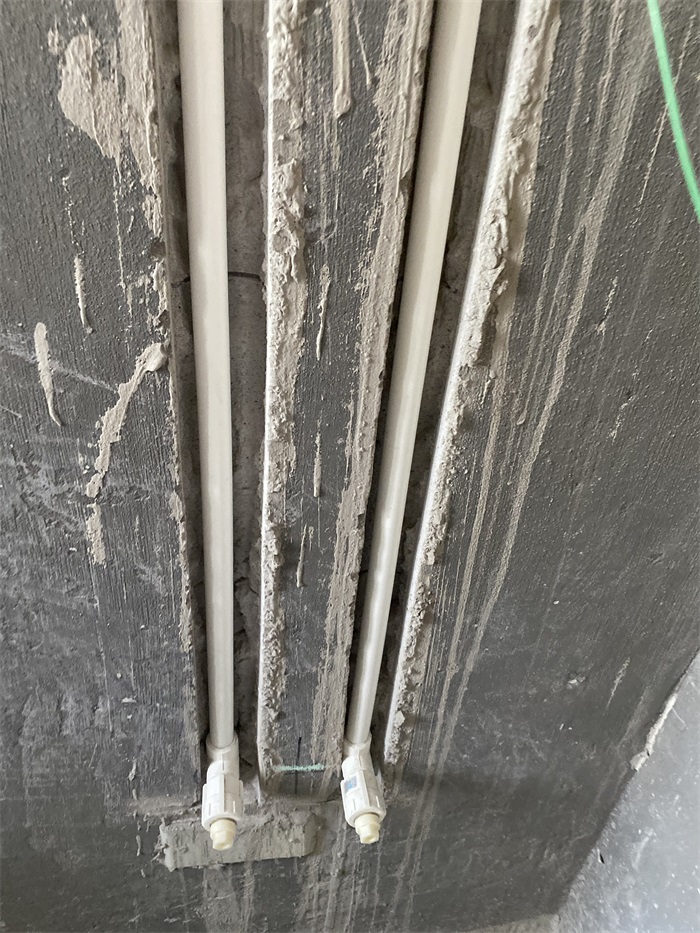

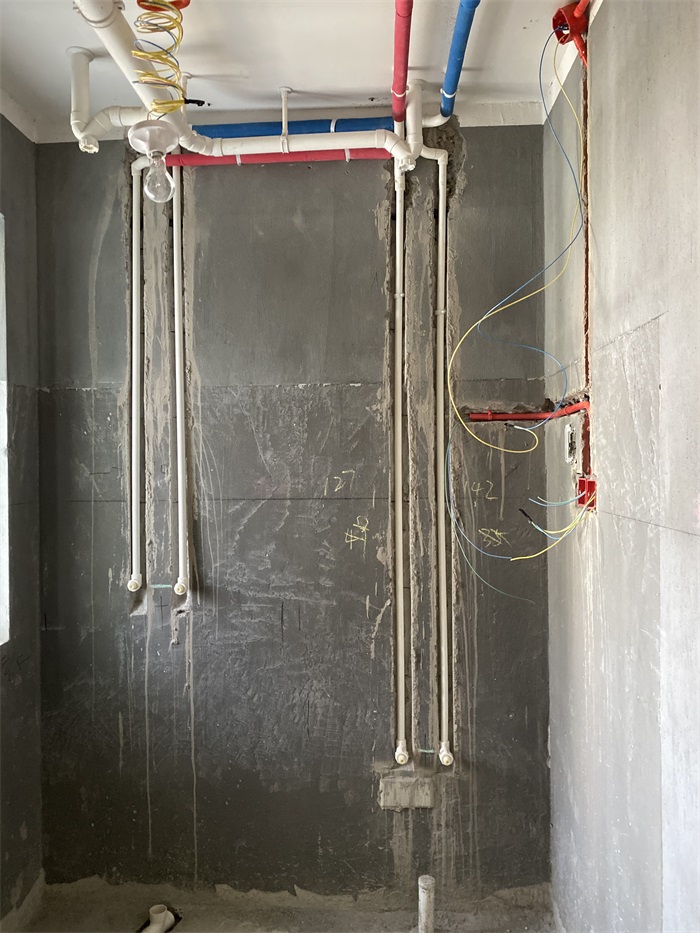

主卫墙面水管下垂式安装，防止后期安装打到水管。并且水管全部走墙，离地40-60cm之间，横平竖直，非常规范。

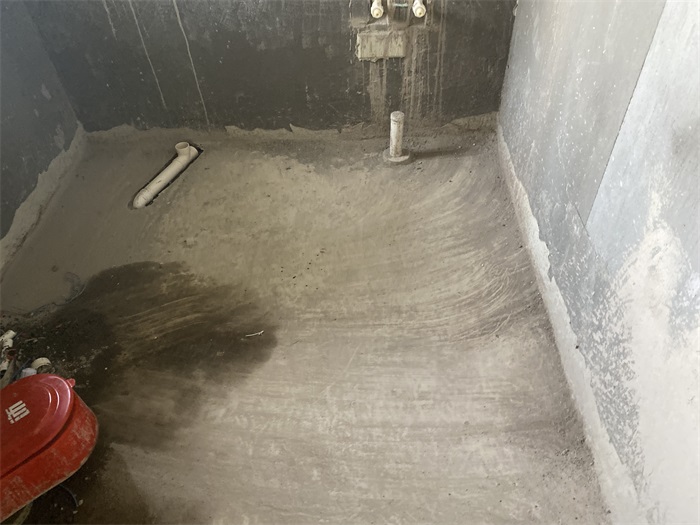

下水管道口与墙面间距11公分，淋浴房切割八角地漏的下水管道与墙面间距7.5公分。并且俩根下水管道不能相连，防止地漏反水。

墙面冷热水管布置专业规范，左热右冷、上热下冷。

发表于 2021-1-21 17:32:36

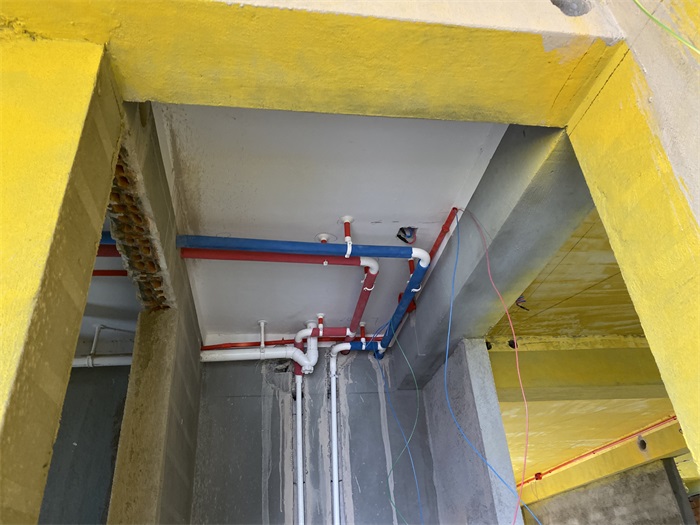

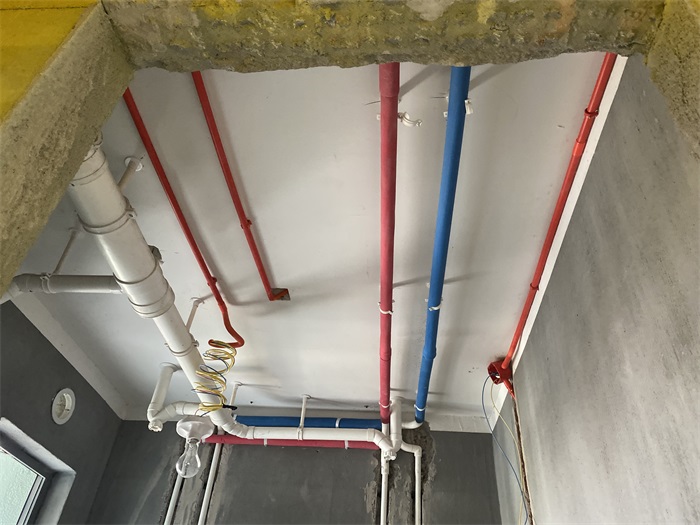

主卫水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范！水管吊卡间距60-80公分，防止水管抖动和脱落。

柜体内水管采用内丝外露，直接法能及时发现渗水哦！

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。强电用红线盒、红线管，弱电用蓝线盒、蓝线管。线管要加杯梳，方便抽拉电线和后期维护。

墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面瓷砖空鼓和脱落。

发表于 2021-1-21 17:33:11

本帖最后由格堂飞飞于 2021-1-21 17:40 编辑

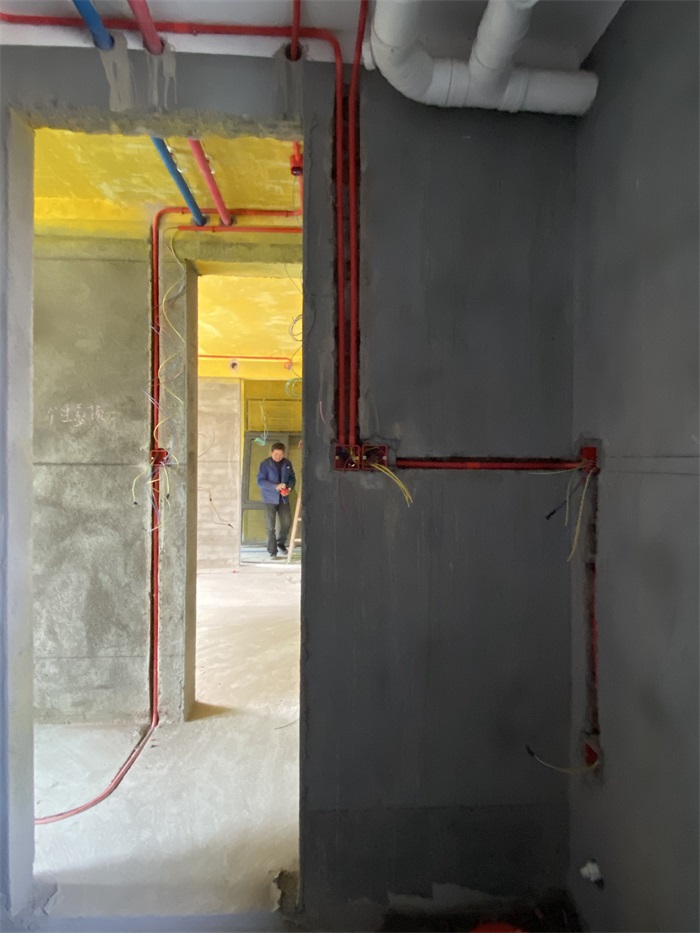

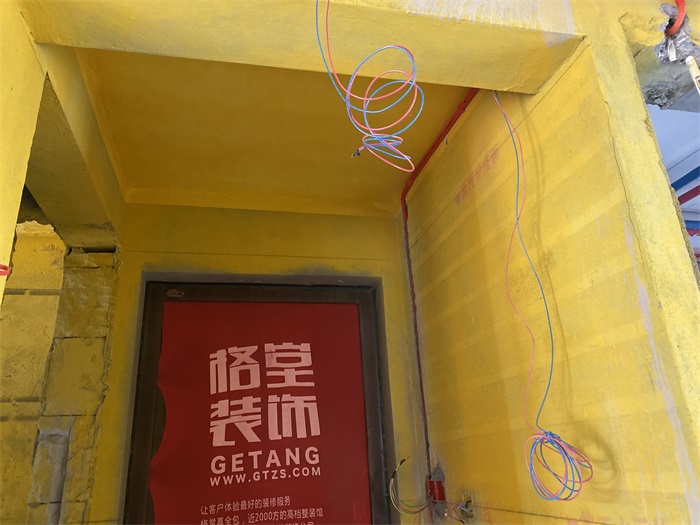

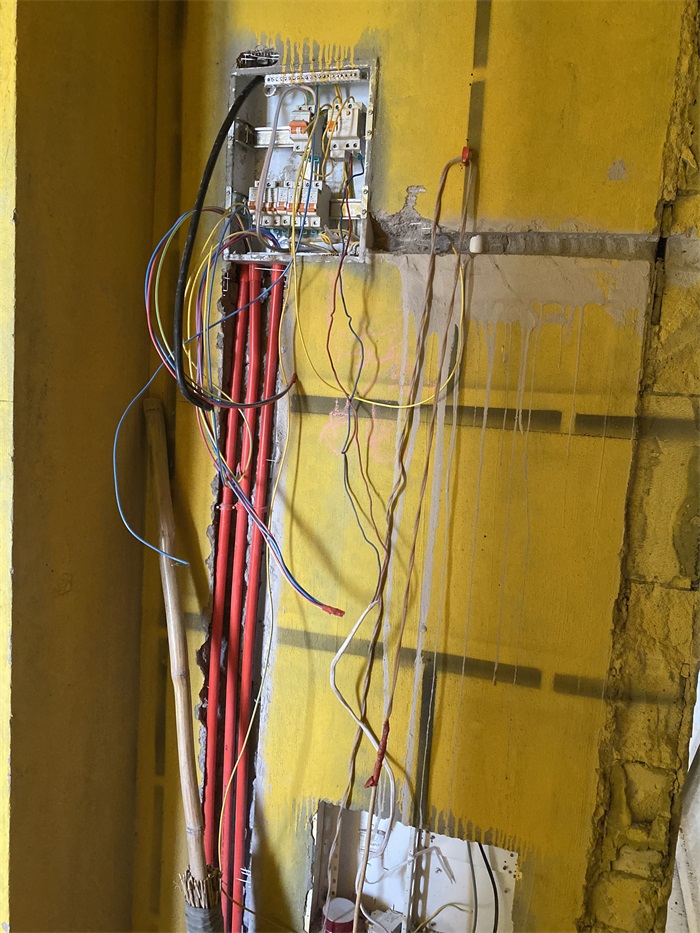

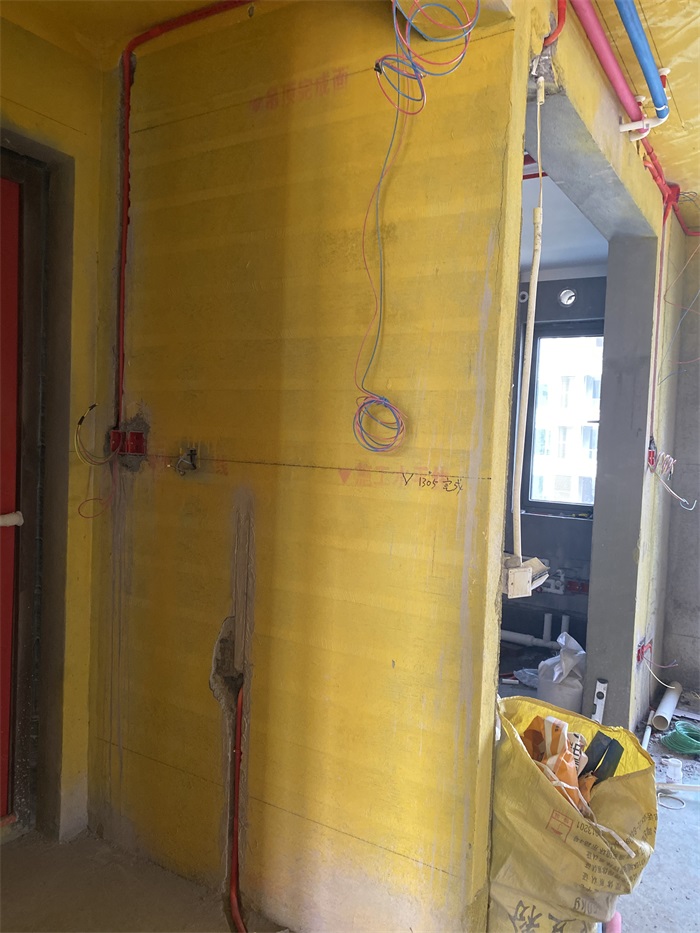

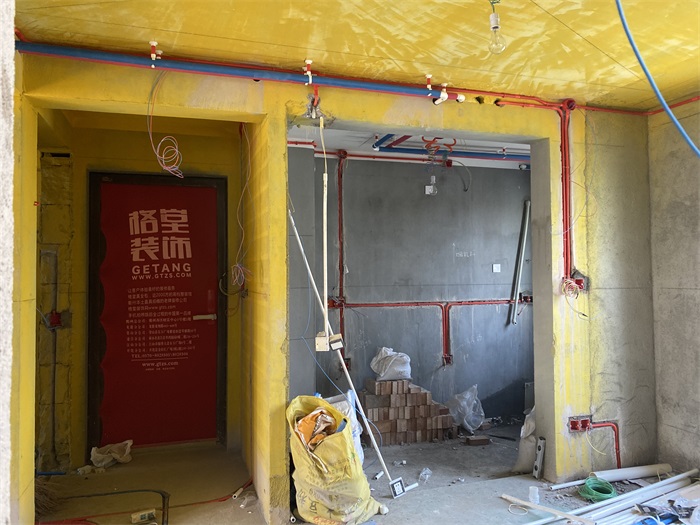

门厅墙面线管布置平整。

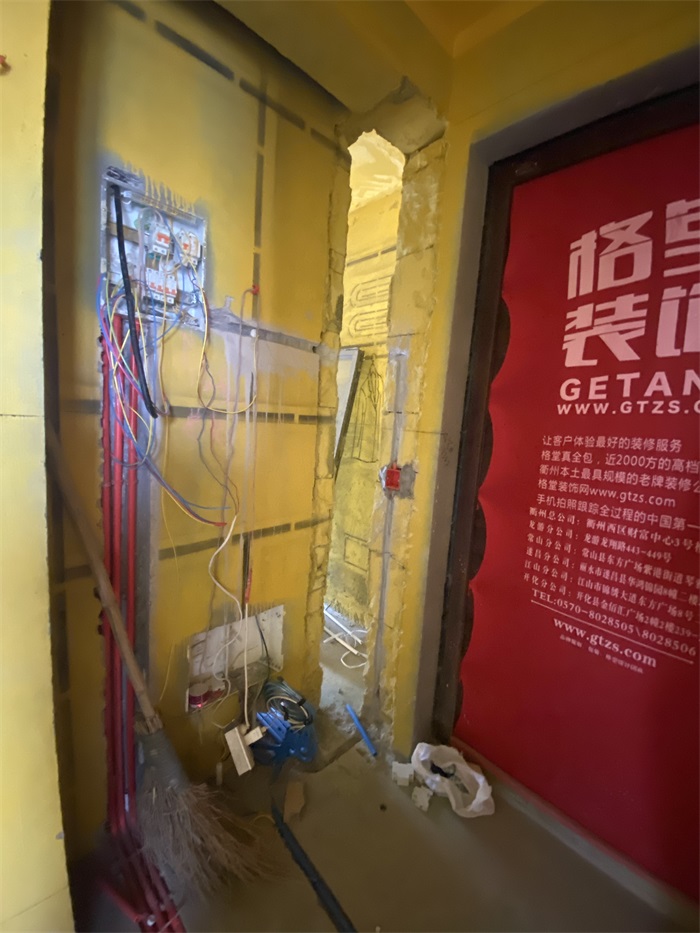

强电用红线盒、红线管，弱电用蓝线盒、蓝线管。线管要加杯梳，方便抽拉电线和后期维护。

中央空调要用电缆线。

发表于 2021-1-21 17:40:06

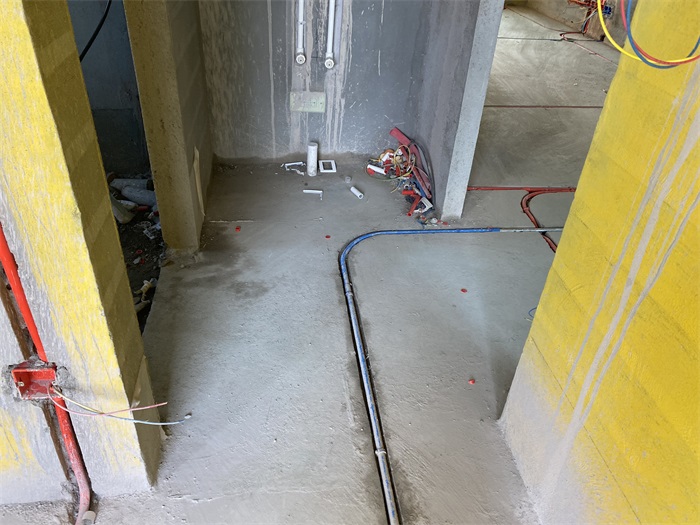

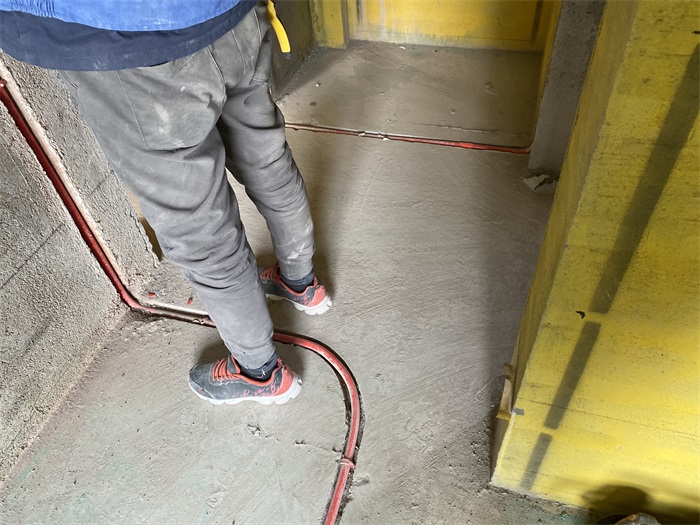

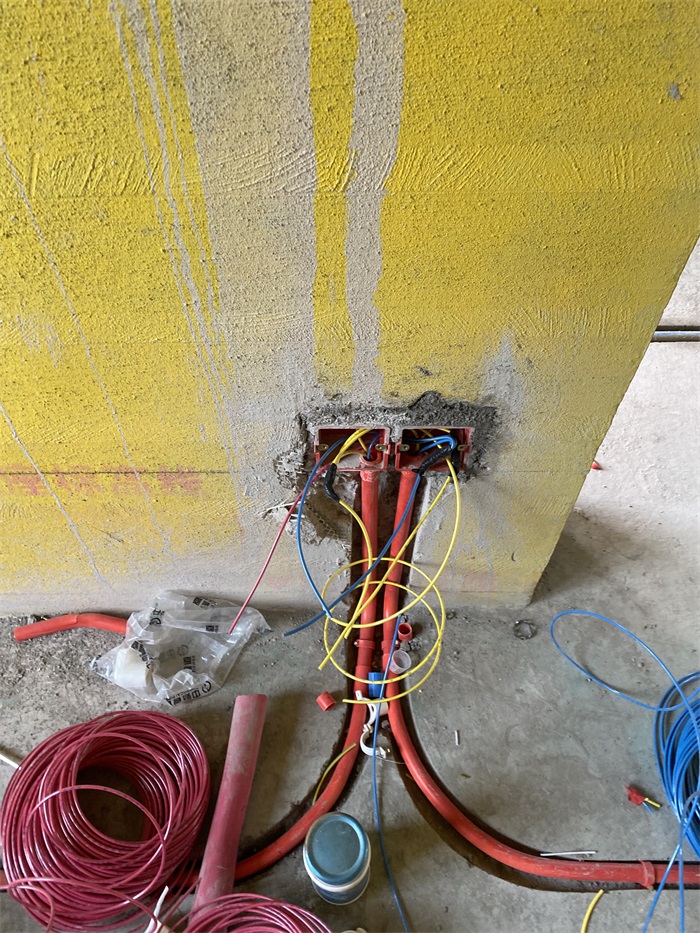

门厅地面线管强弱电线距离30厘米以上，强弱电交接处用金属屏蔽管，防止信号干扰，并且地面开槽圆弧形，大湾工艺，既方便电线抽拉和更换，又平整美观哦！

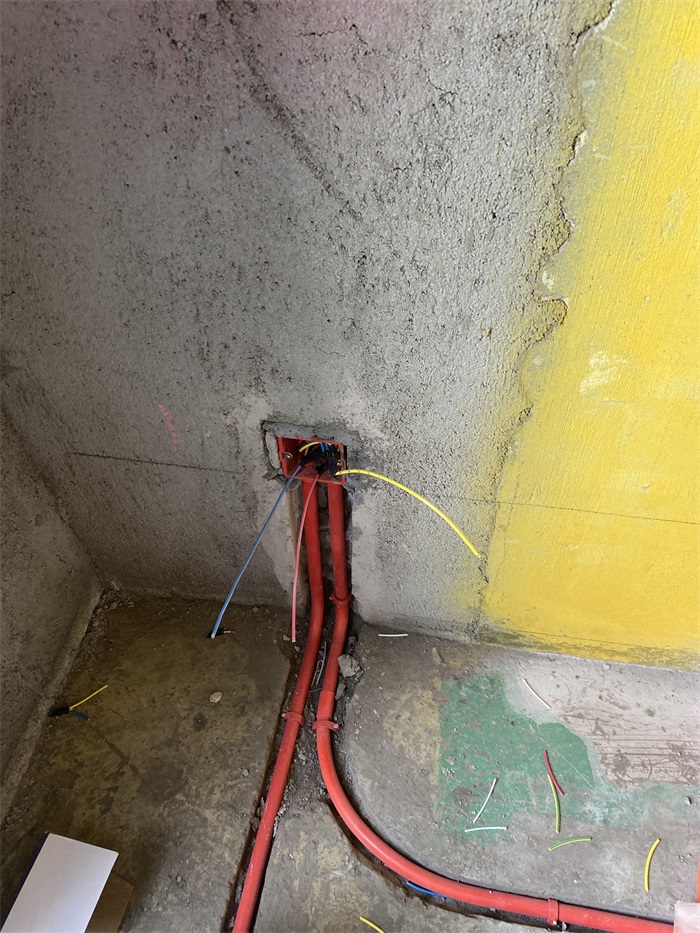

地面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止地面空鼓。

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

发表于 2021-1-22 08:39:51

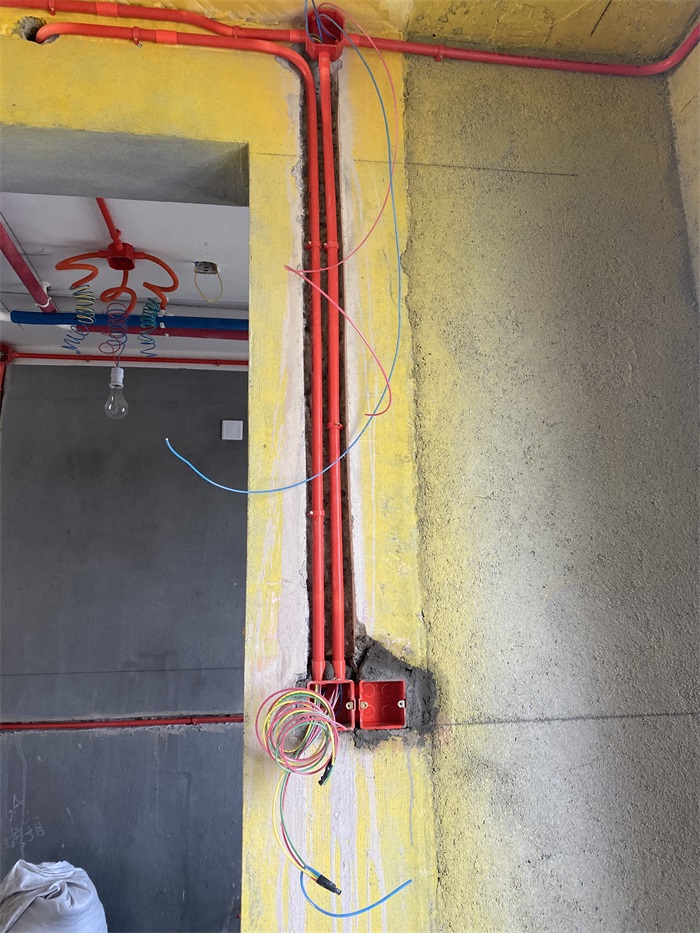

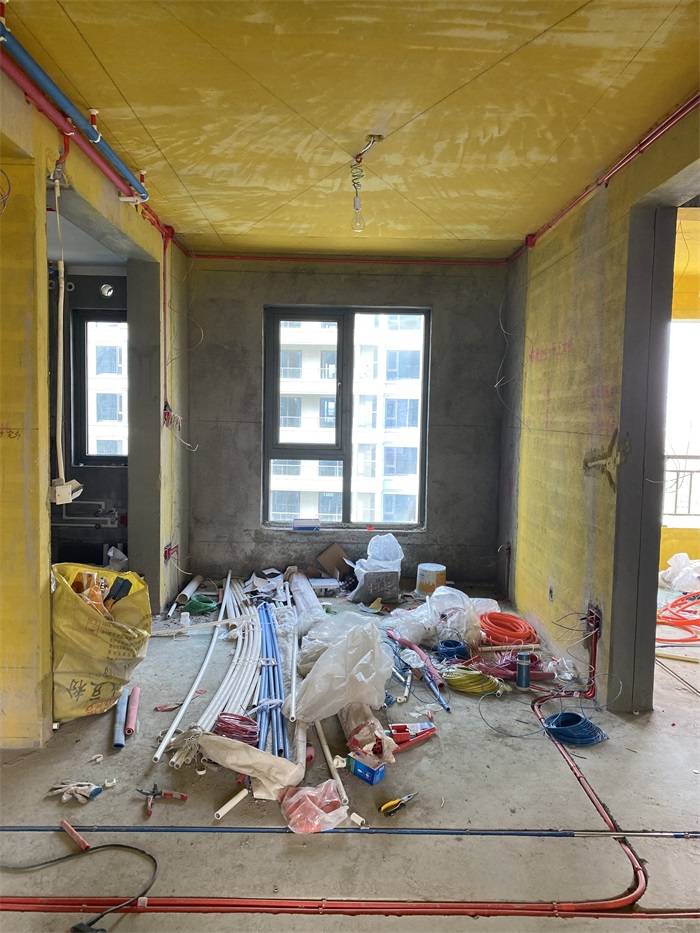

餐厅墙面水管和线管布置平整。

墙面普通插座离地净高30厘米。

墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范！水管吊卡间距60-80公分，防止水管抖动和脱落。

发表于 2021-1-22 08:42:04

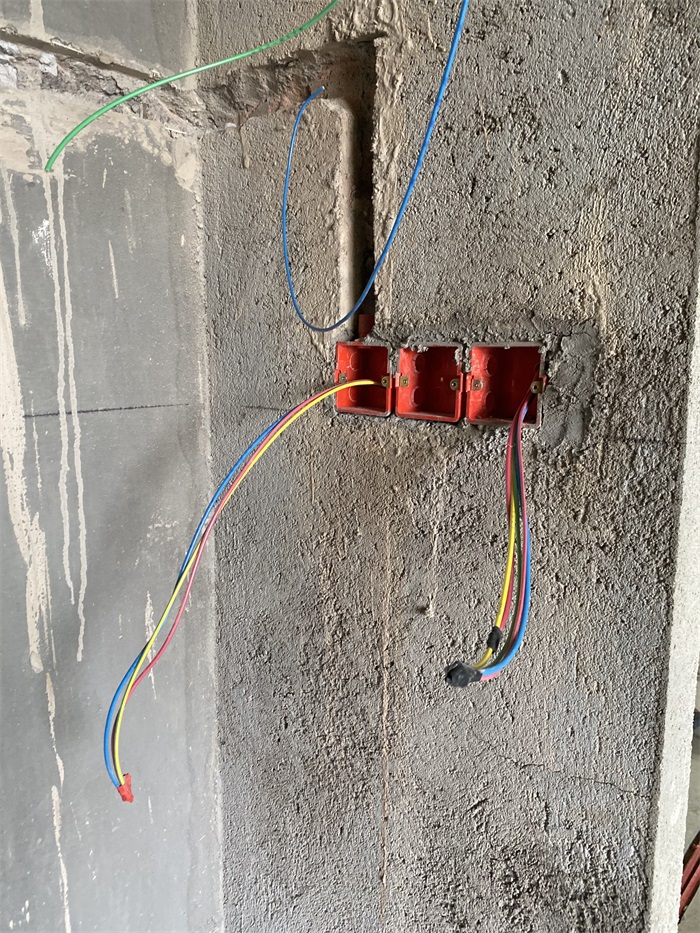

餐厅强电用红线盒、红线管，弱电用蓝线盒、蓝线管。线管要加杯梳，方便抽拉电线和后期维护。

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

发表于 2021-1-22 08:44:45

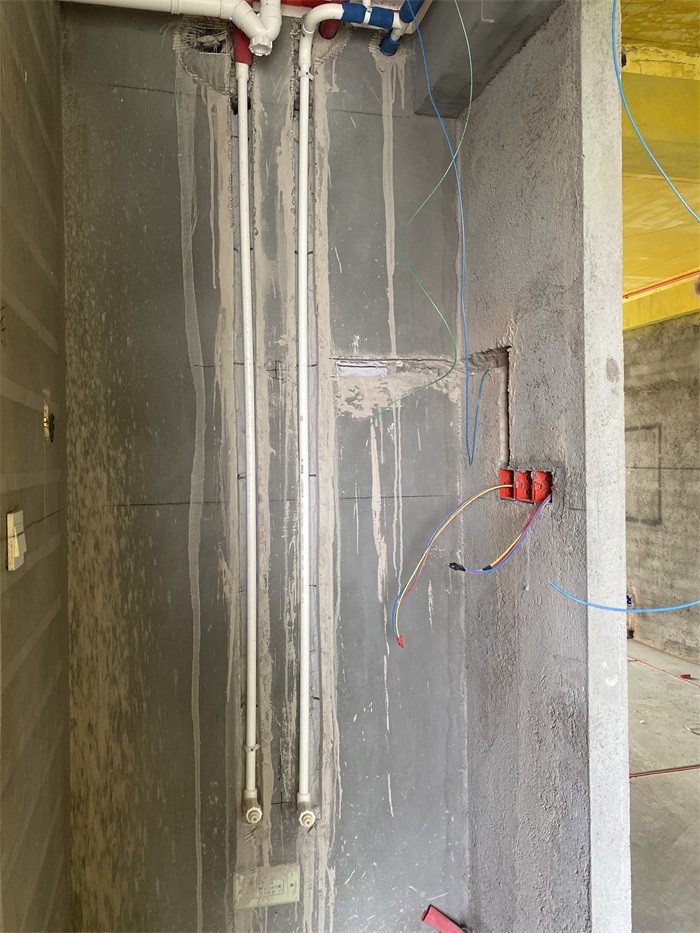

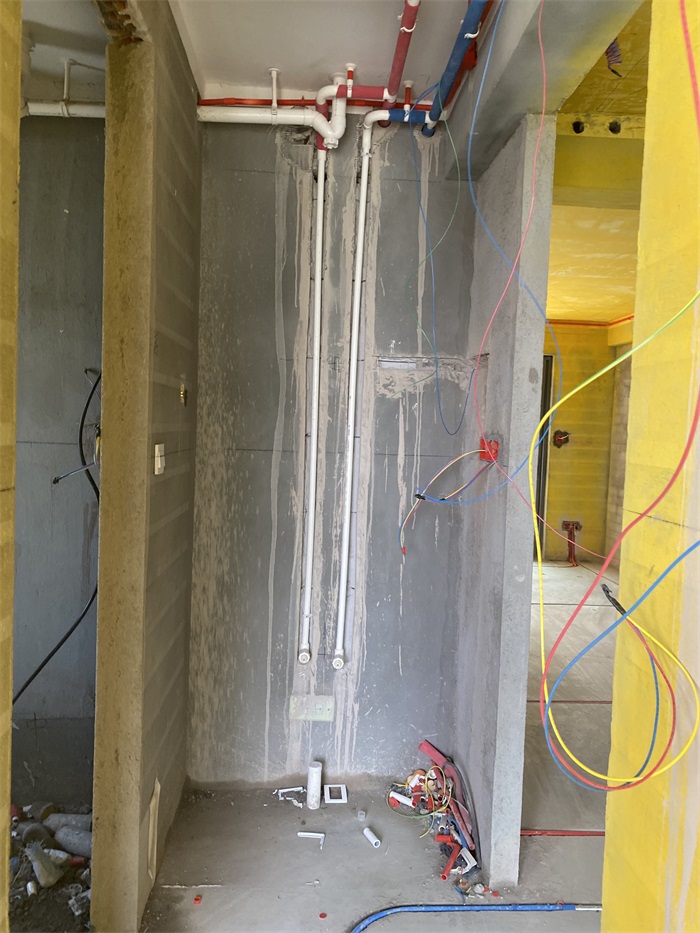

干区墙面水管下垂式安装，防止后期安装打到水管。并且水管全部走墙，离地40-60cm之间，横平竖直，非常规范，冷热水管布置专业规范，左热右冷、上热下冷。

柜体内水管采用内丝外露，直接法能及时发现渗水哦！

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范！水管吊卡间距60-80公分，防止水管抖动和脱落。

地面开槽深度够深，线管布好以后，并不会高出地面，工艺非常精细！
