[衢州] 德信君宸5-2-100#108㎡ 现代—-温润"木"光 隐藏于细节中的高级感

[复制链接]
 楼主| 发表于 2021-1-21 16:36:51 | 显示全部楼层

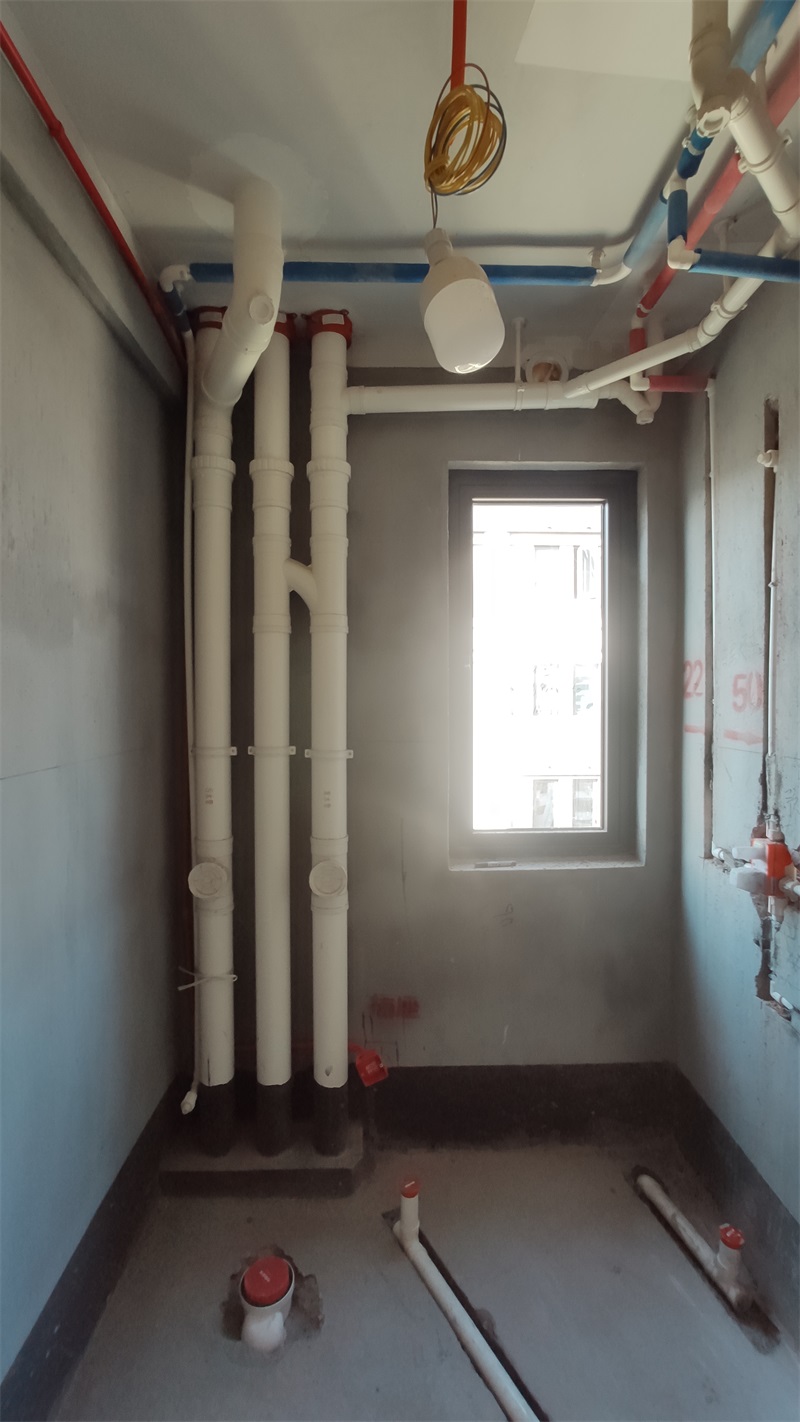

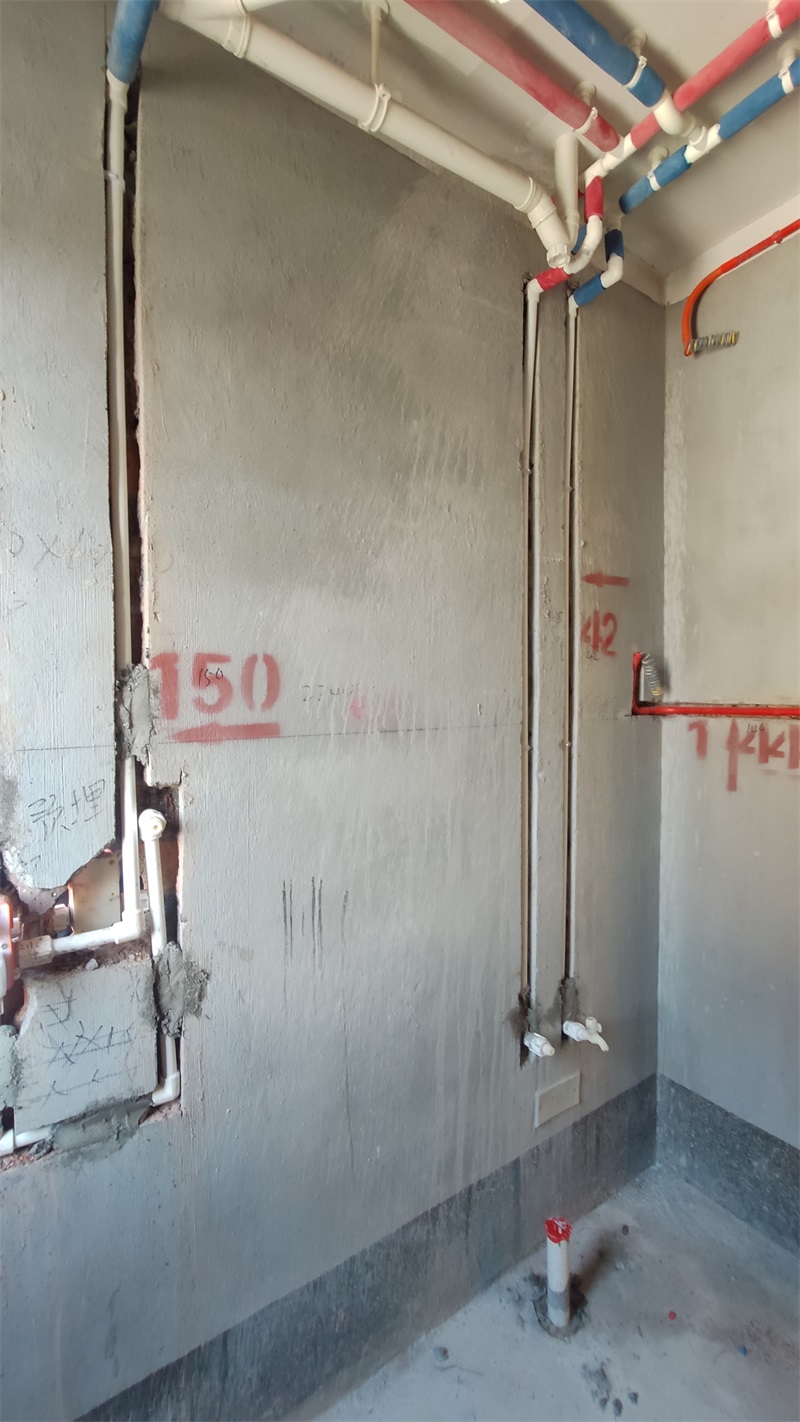

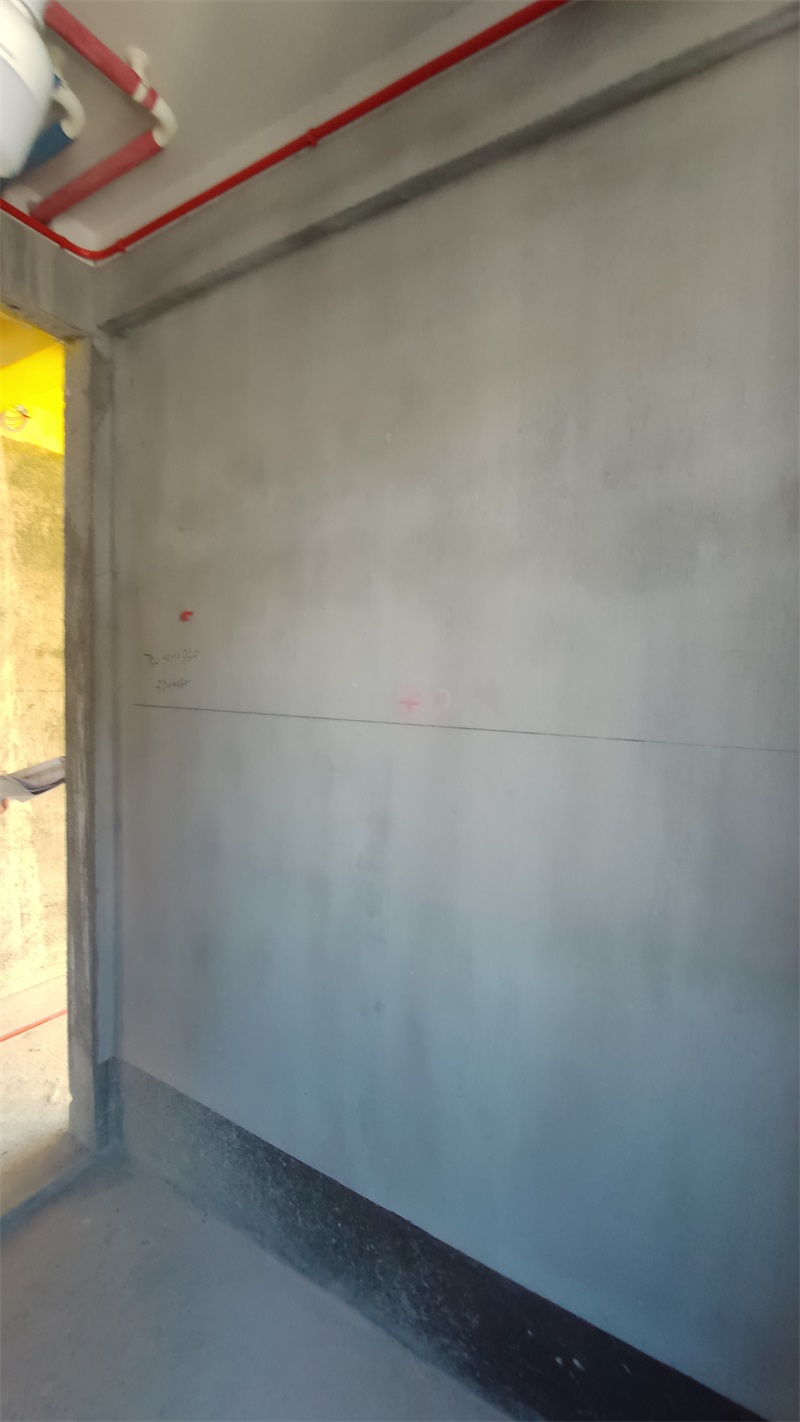

走墙水管采用下垂式安装









回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-1-21 16:37:48 | 显示全部楼层

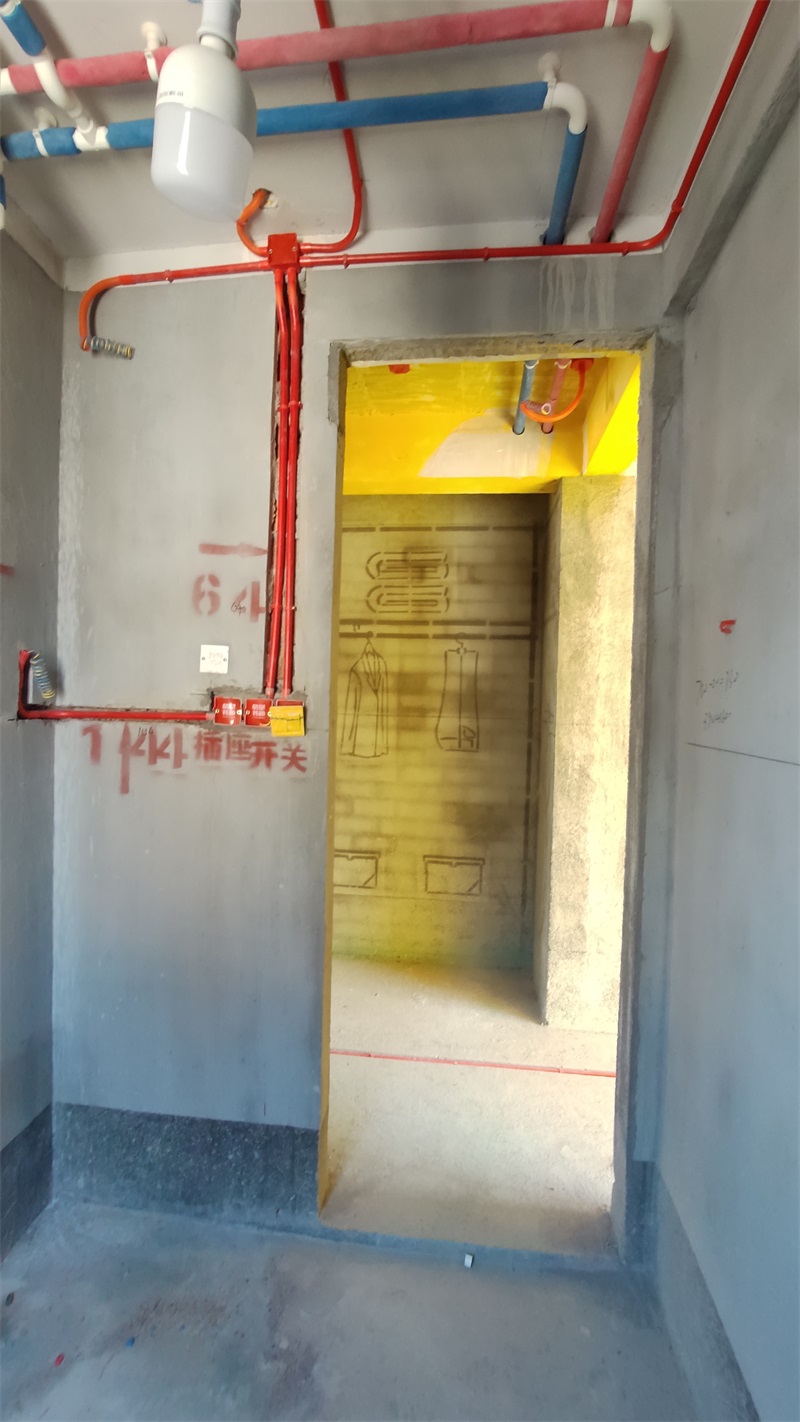

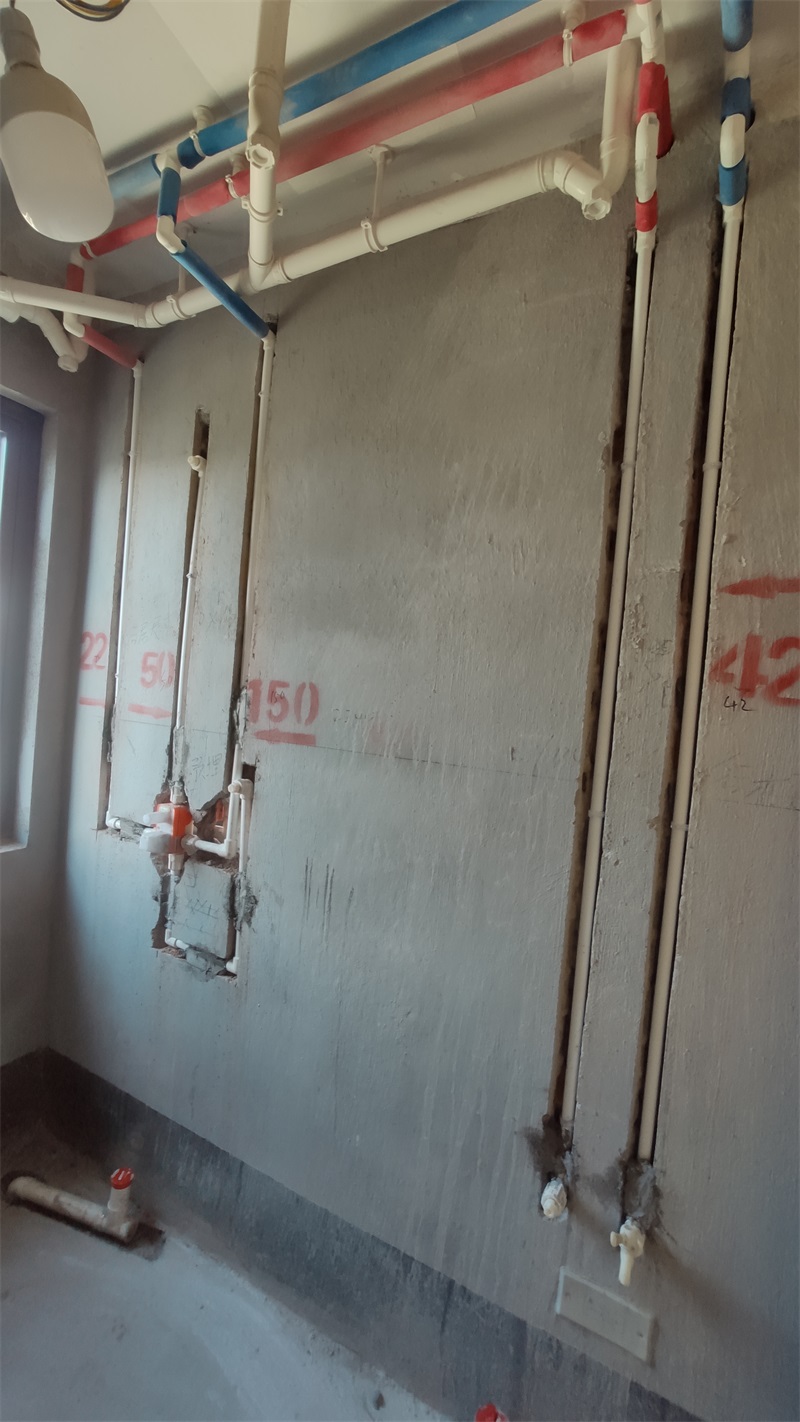

水管吊卡间距小于80cm,转角15CM处增加吊卡增加水管稳定性









回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-1-21 16:38:57 | 显示全部楼层

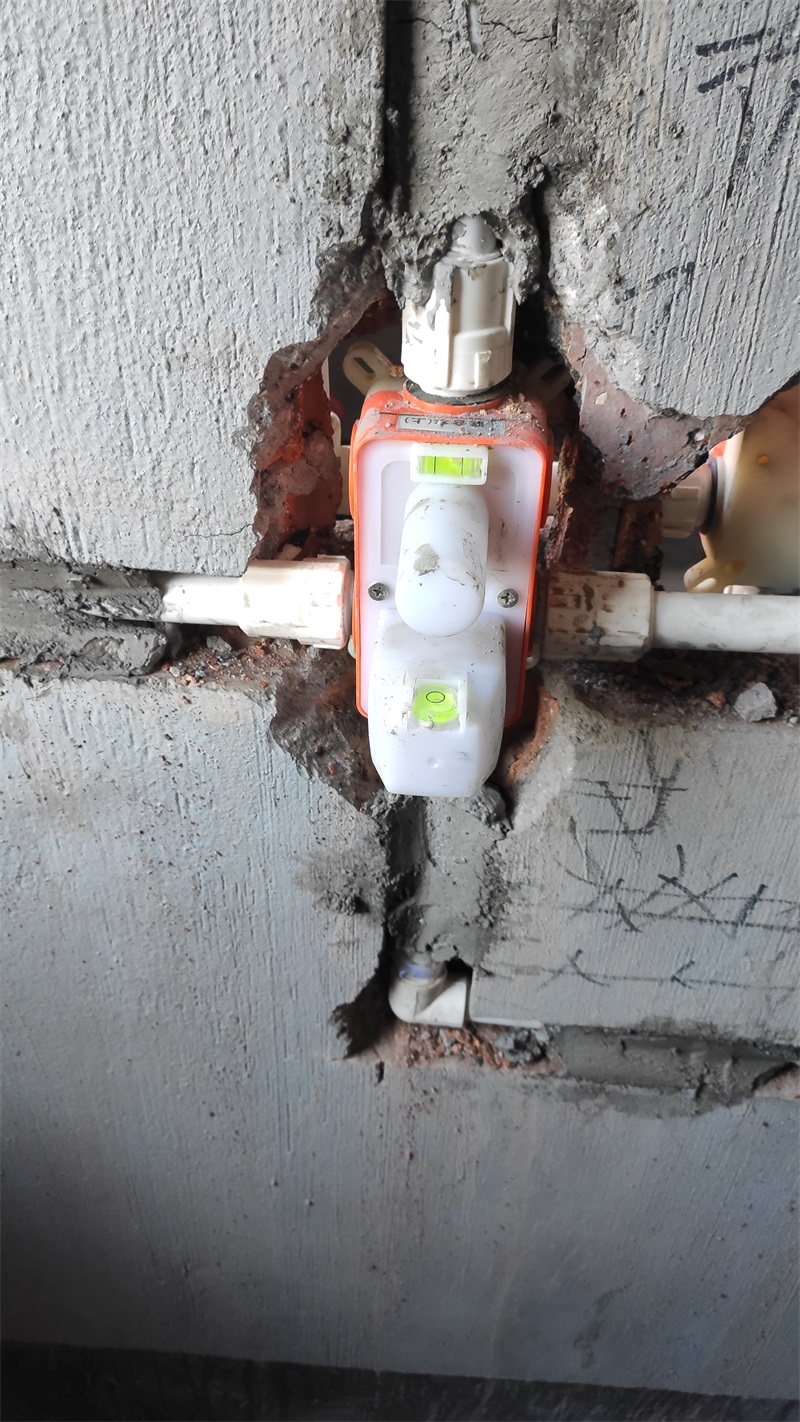

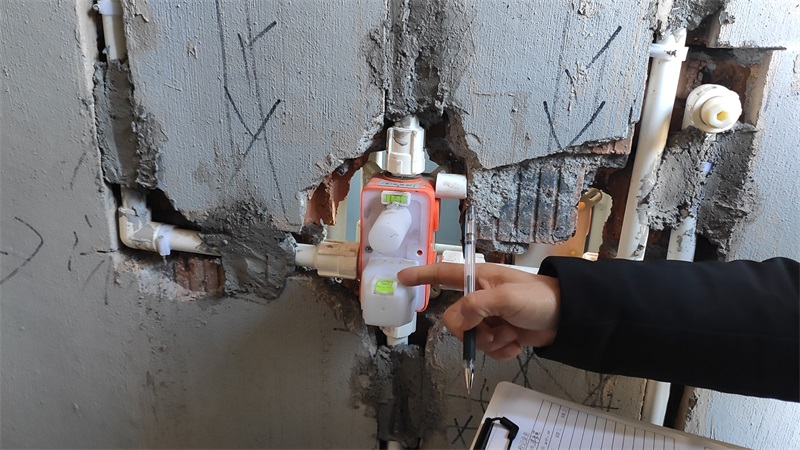

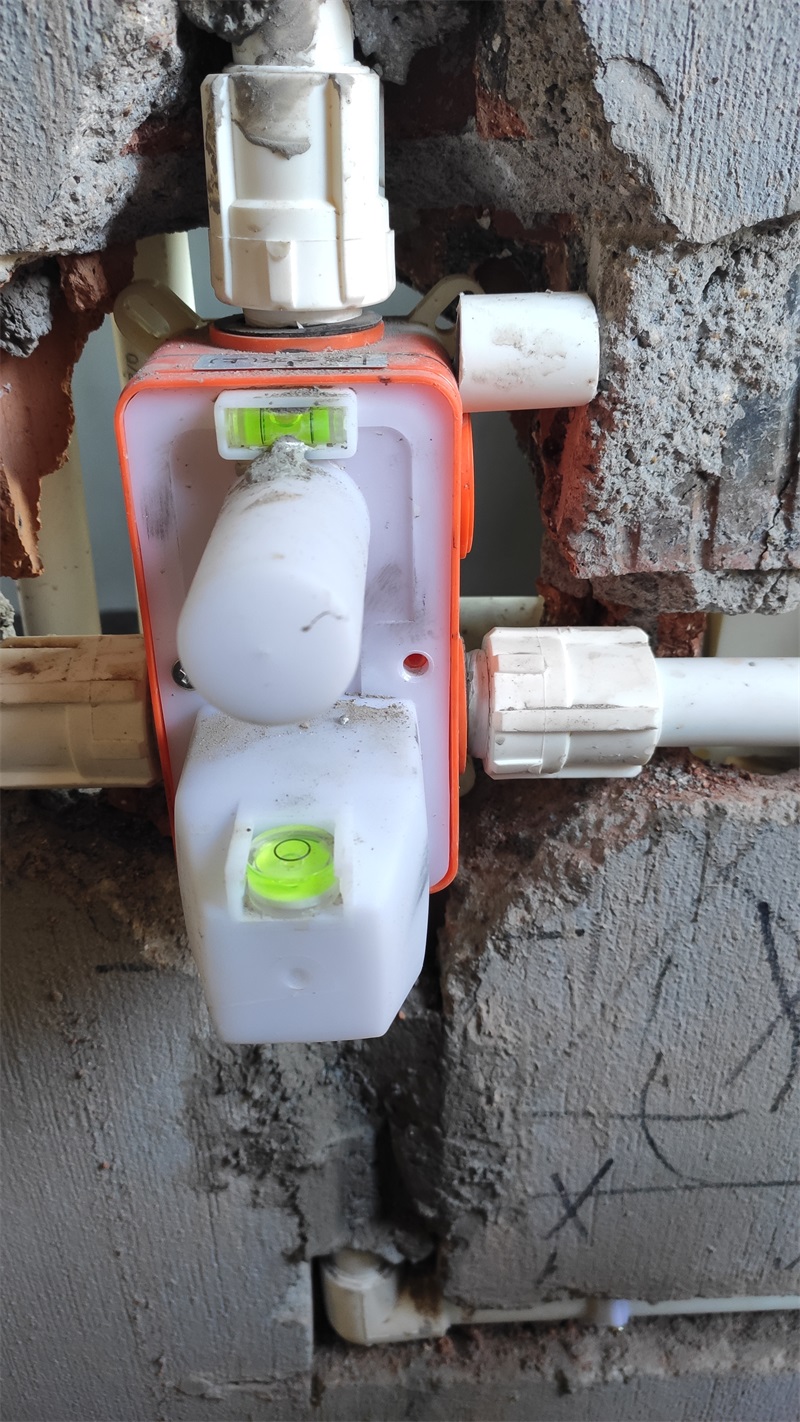

有问题的地方已经记录










回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-1-21 16:39:55 | 显示全部楼层

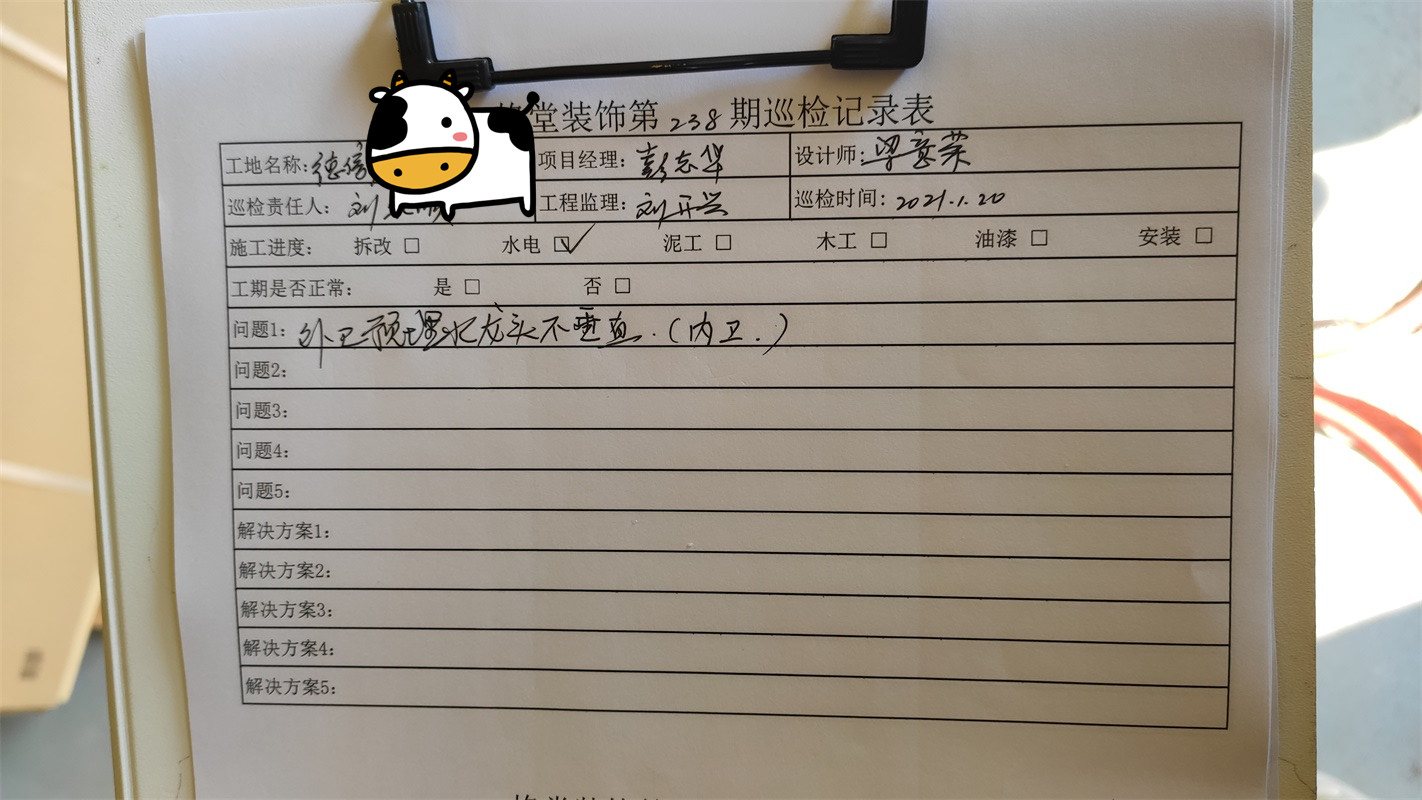

巡检单


回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-2-3 10:00:35 | 显示全部楼层

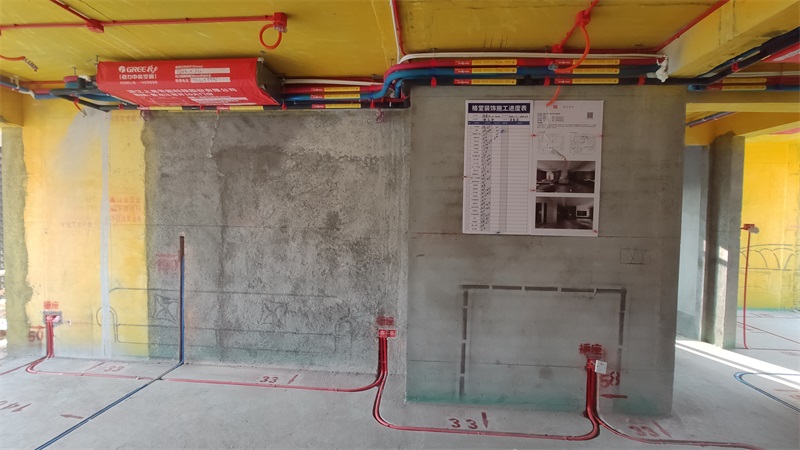

水电验收








回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-2-3 10:01:11 | 显示全部楼层

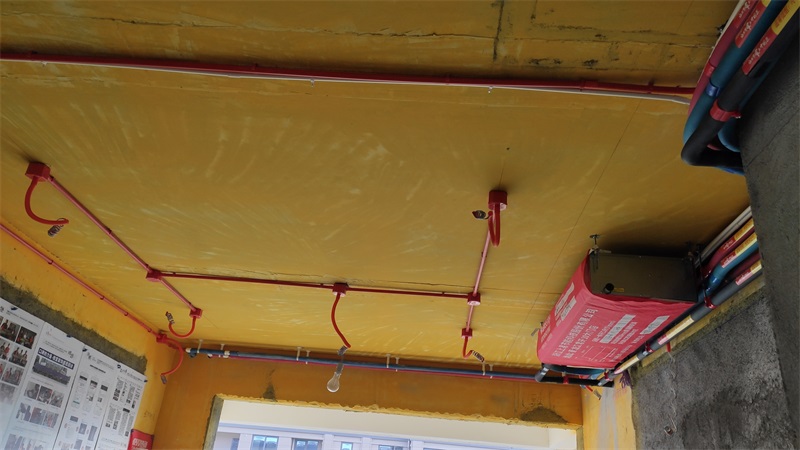

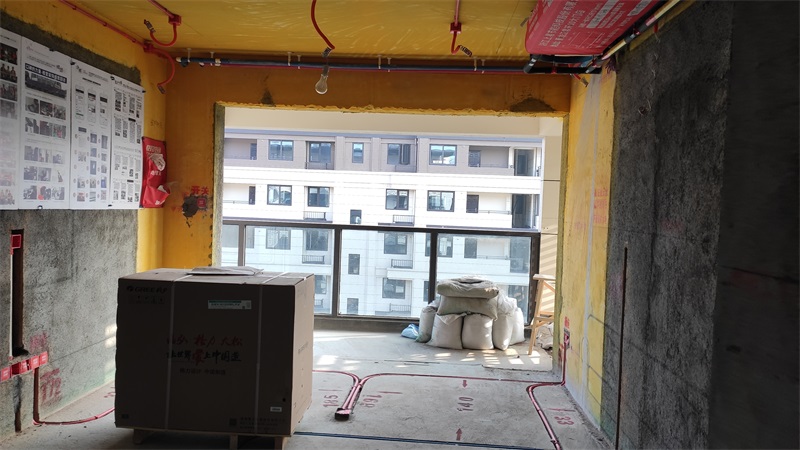

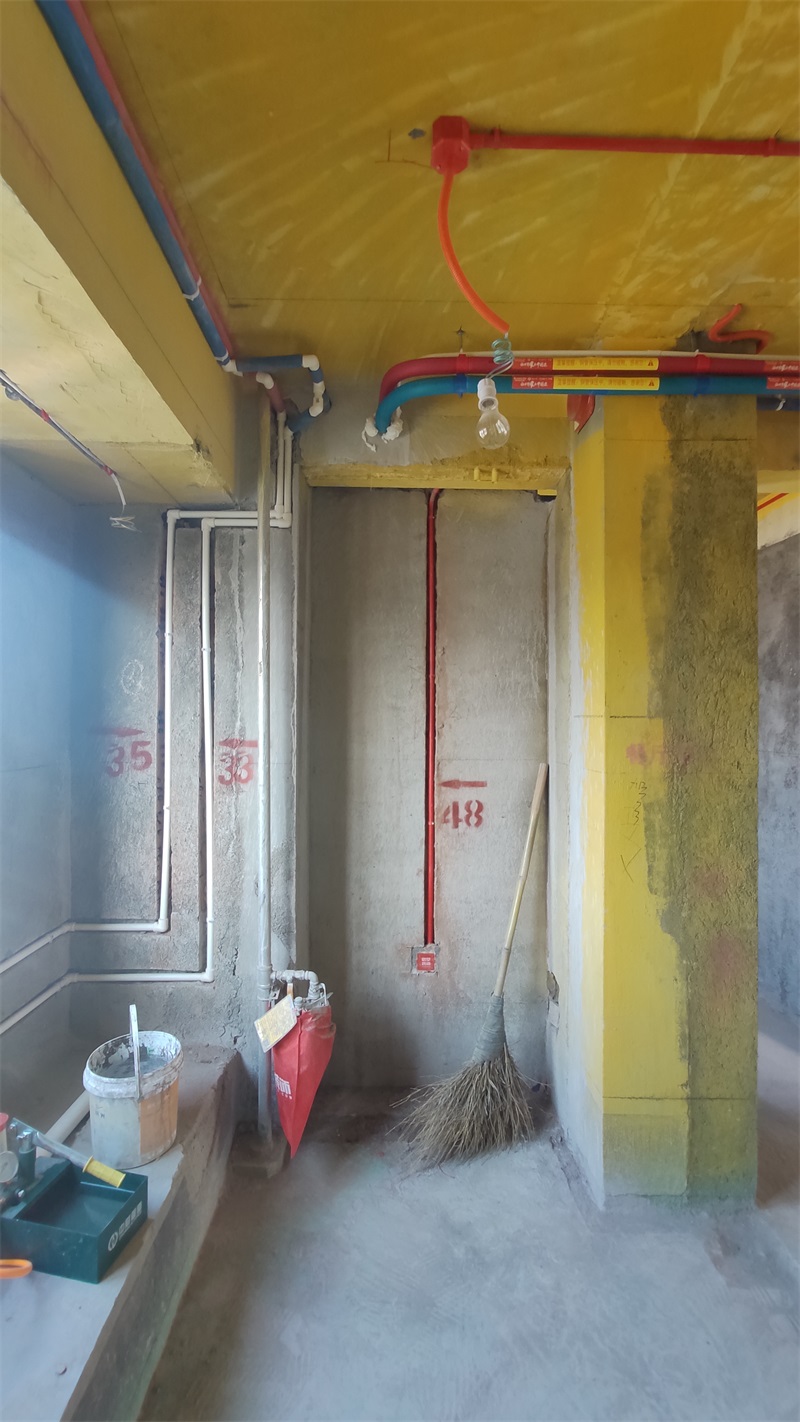

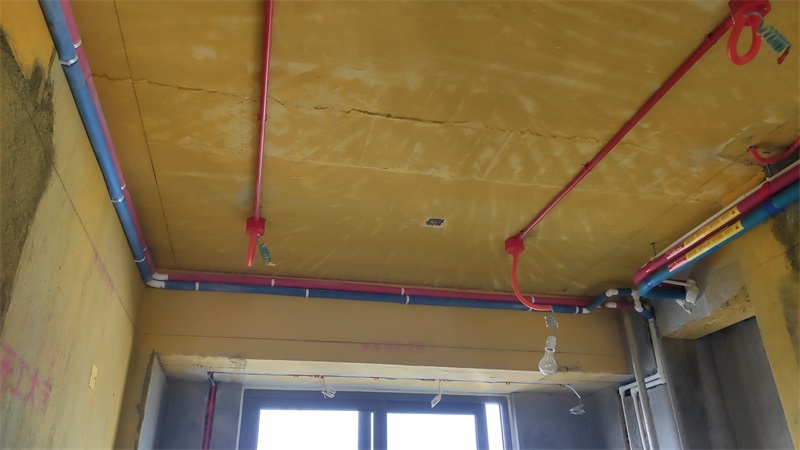

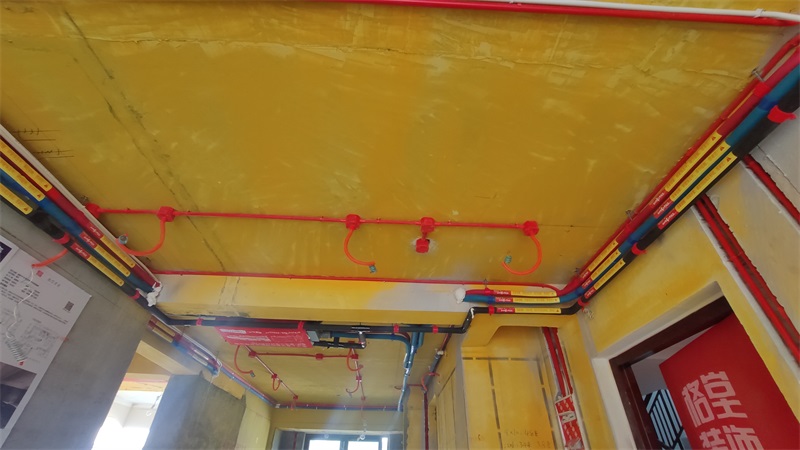

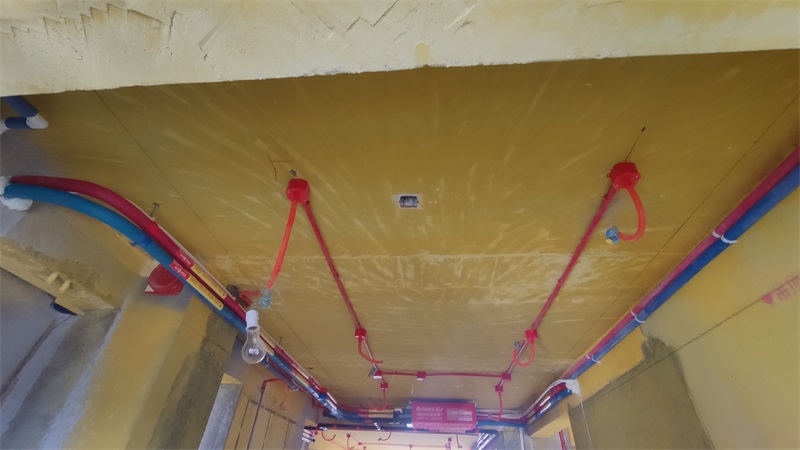

吊顶内布线应穿管,筒灯位置布线,应按照要求用波纹管套到位,吊顶灯线用八角盒分开,顶面线管用U形卡固定









回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-2-3 10:02:02 | 显示全部楼层

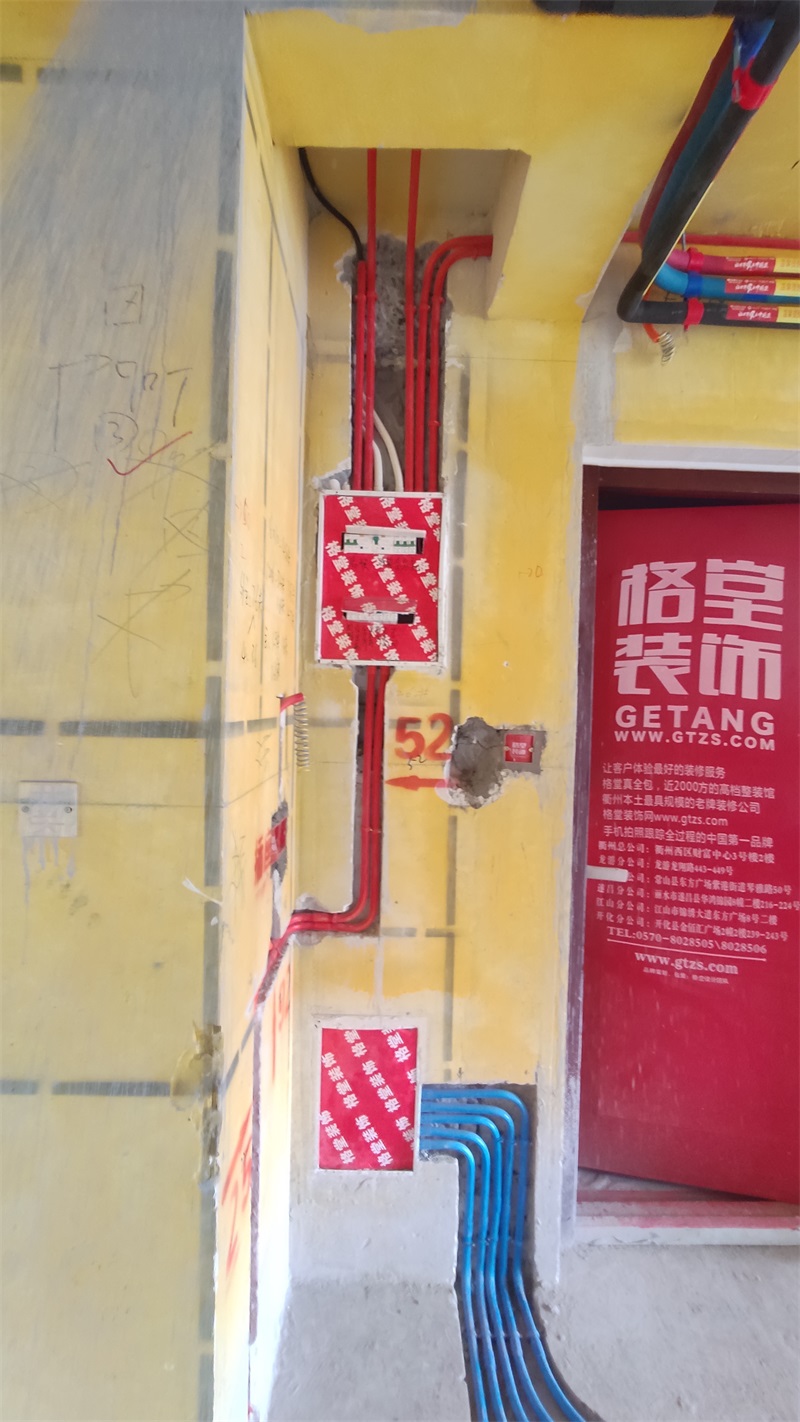

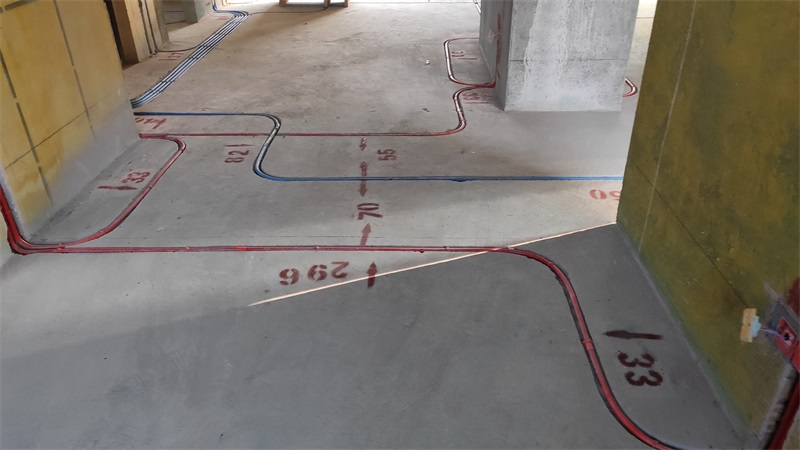

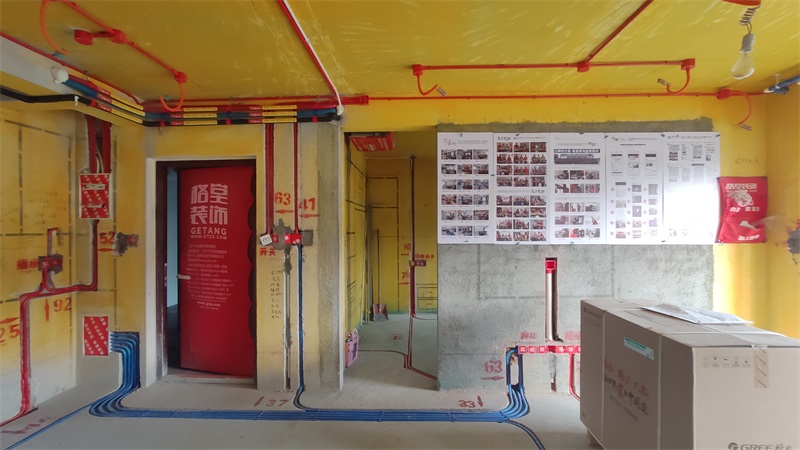

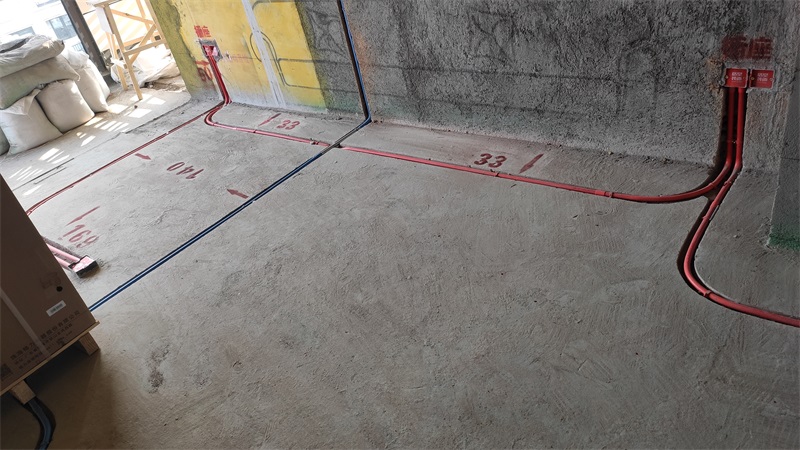

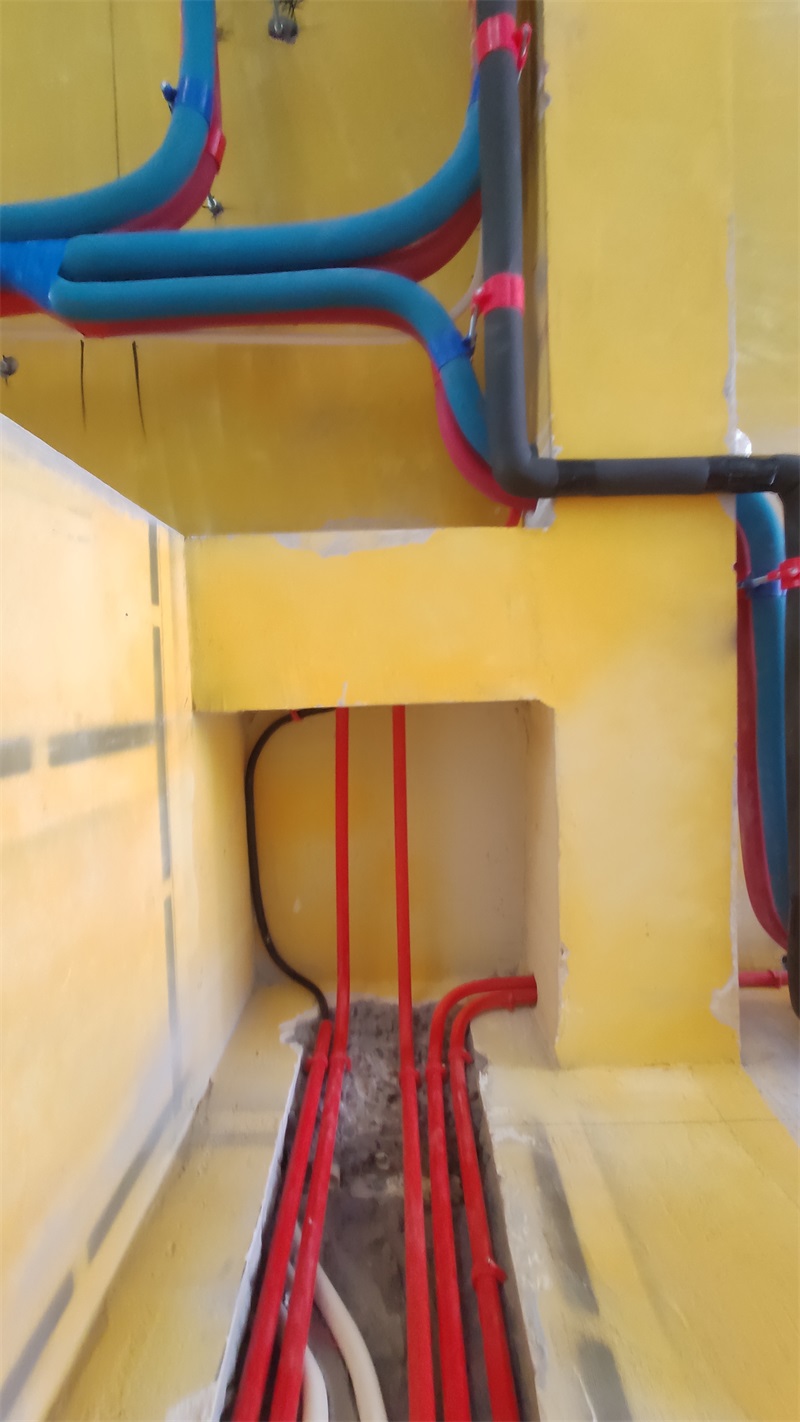

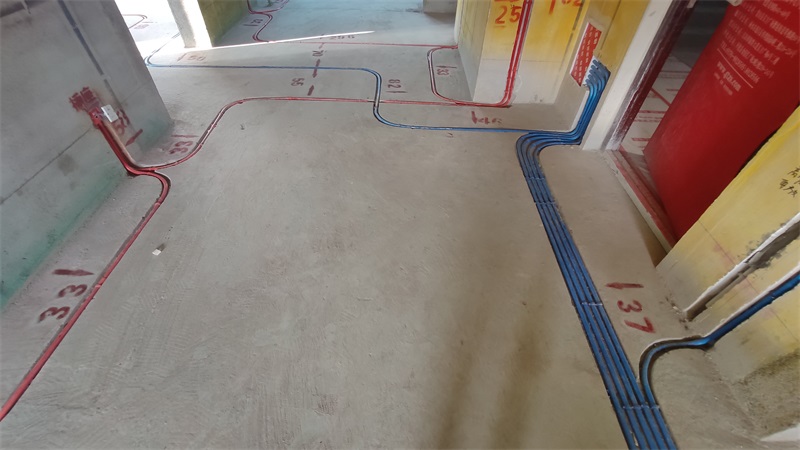

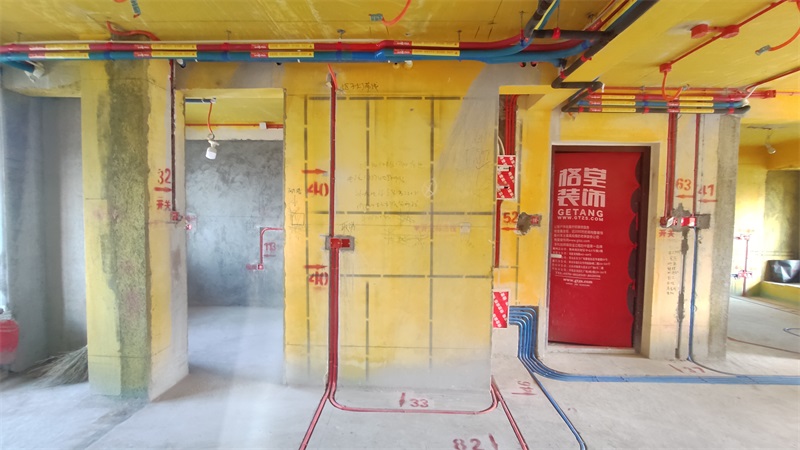

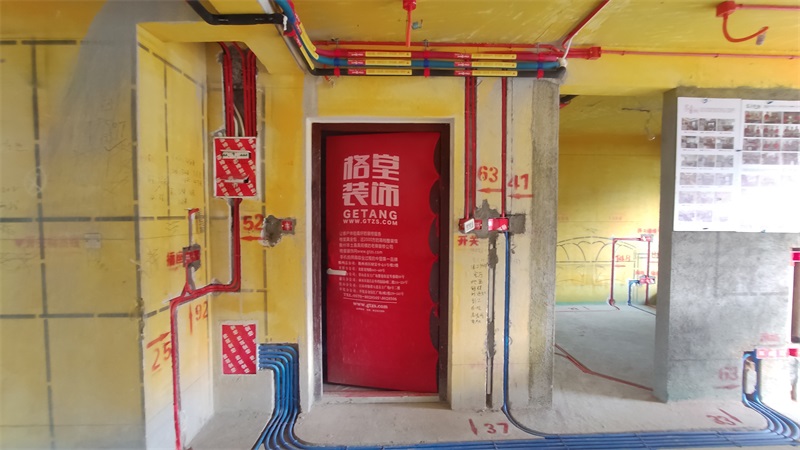

红色线管代表强电,蓝色线管代表弱电,强弱电线管交叉处使用铁管或铁过桥湾交叉,防止信号干扰








回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-2-3 10:03:00 | 显示全部楼层

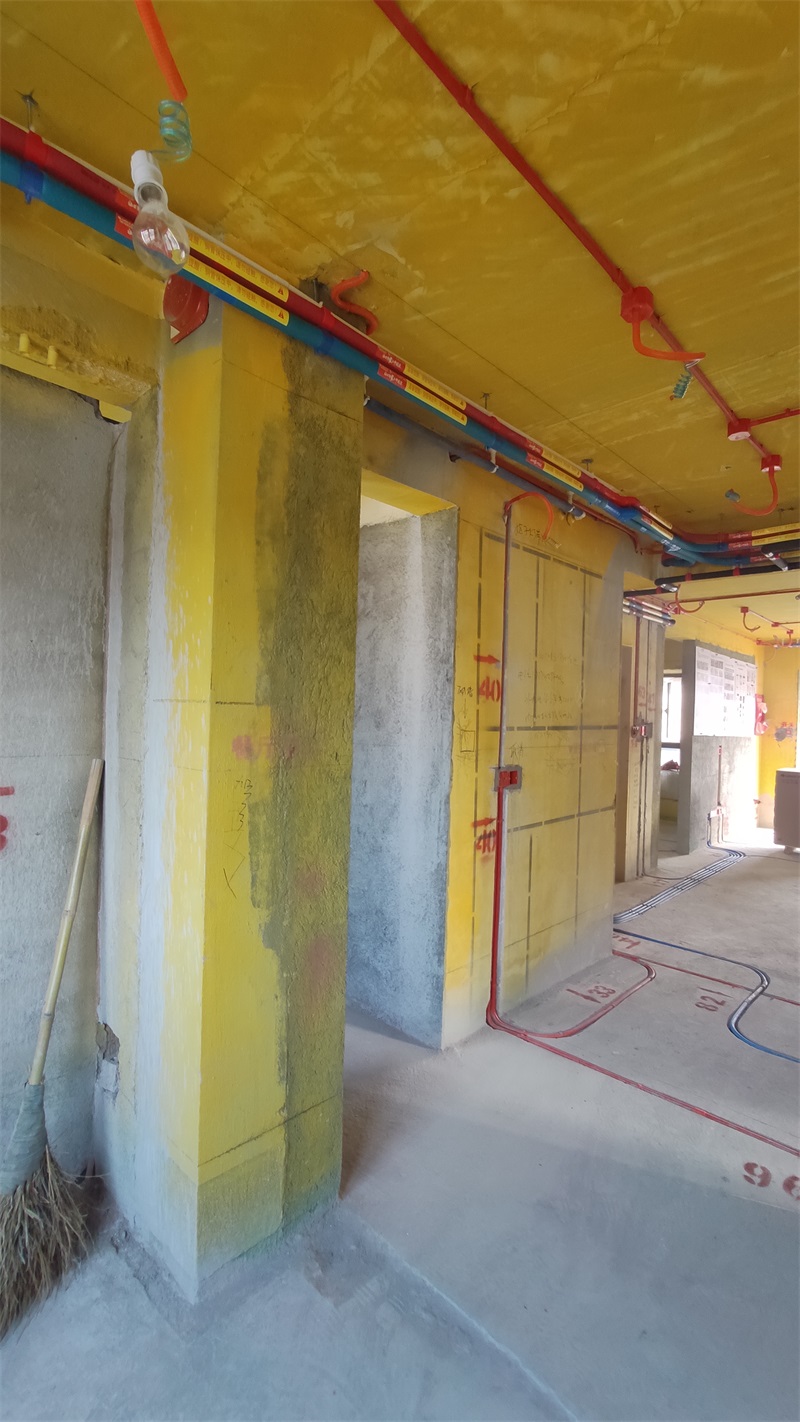

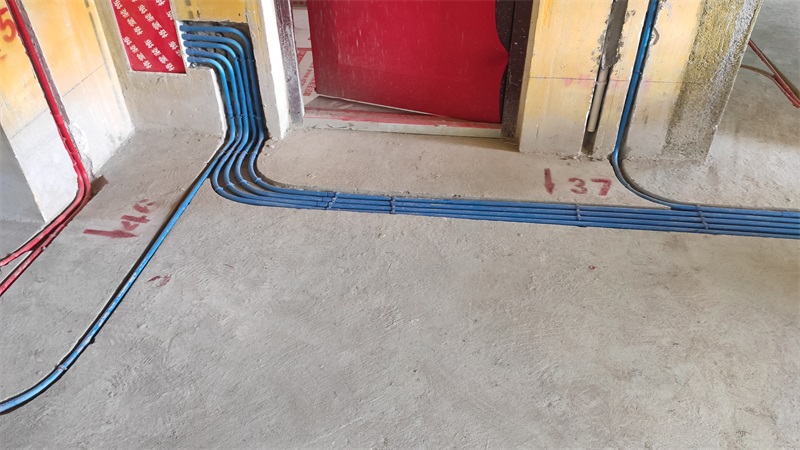

并排两根以上线管,固定采用管卡错位顺钉,间隙均匀








回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-2-3 10:08:12 | 显示全部楼层

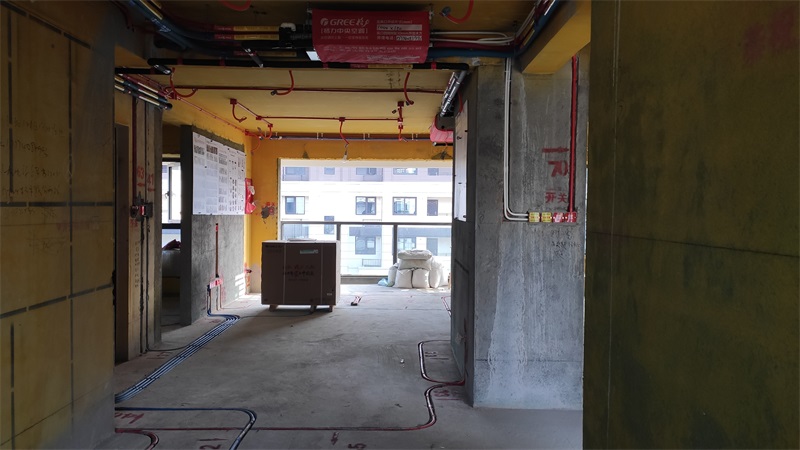

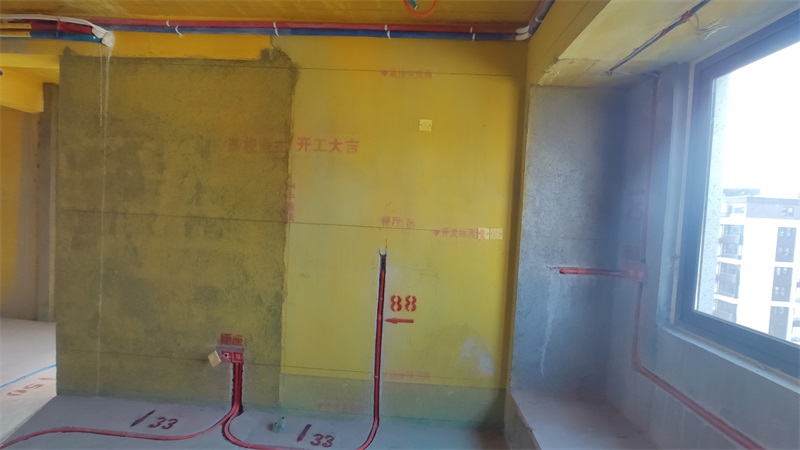

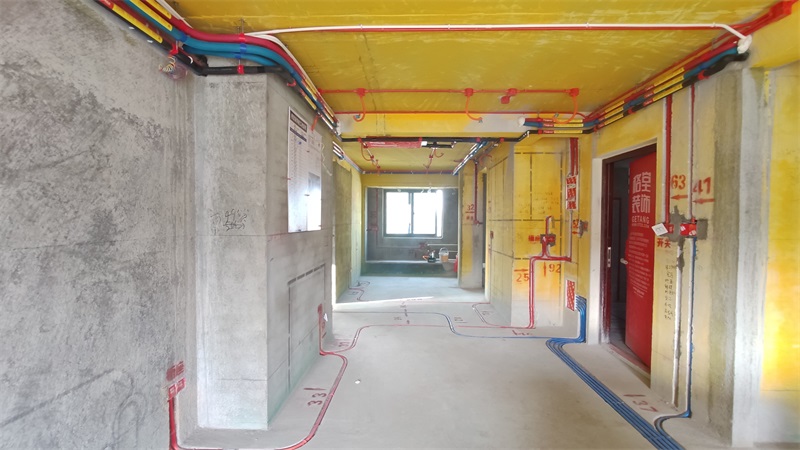

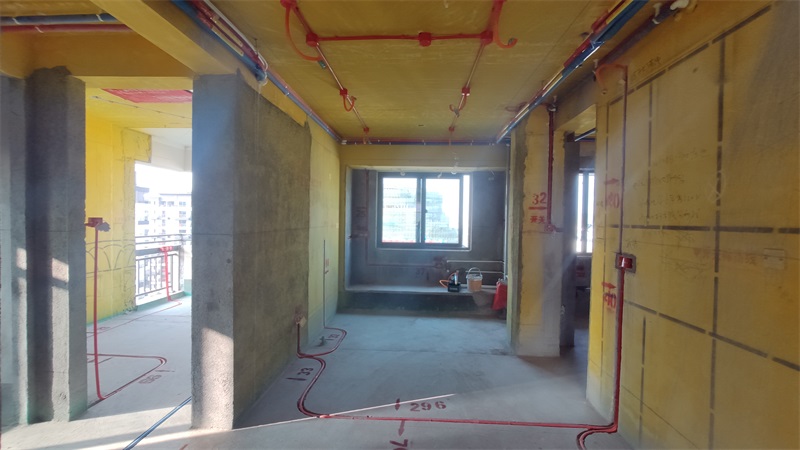

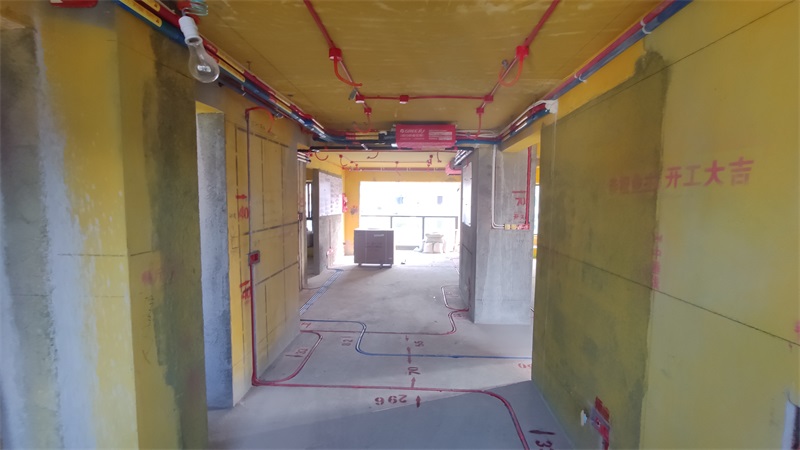

线路布置横平竖直符合施工规范







回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-2-3 10:14:46 | 显示全部楼层

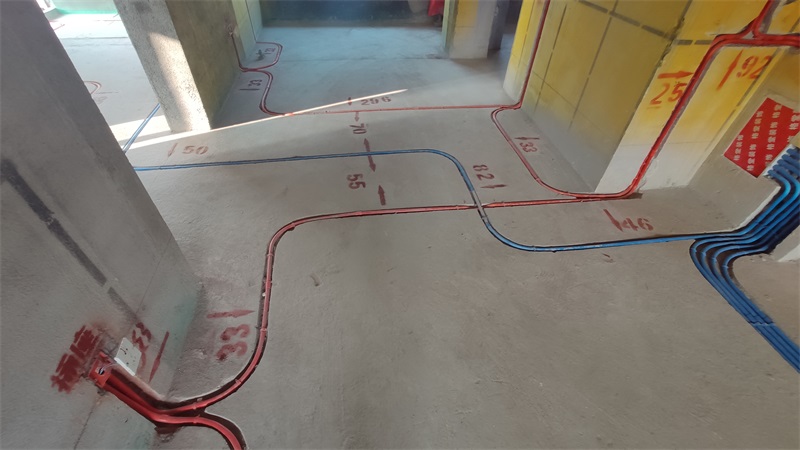

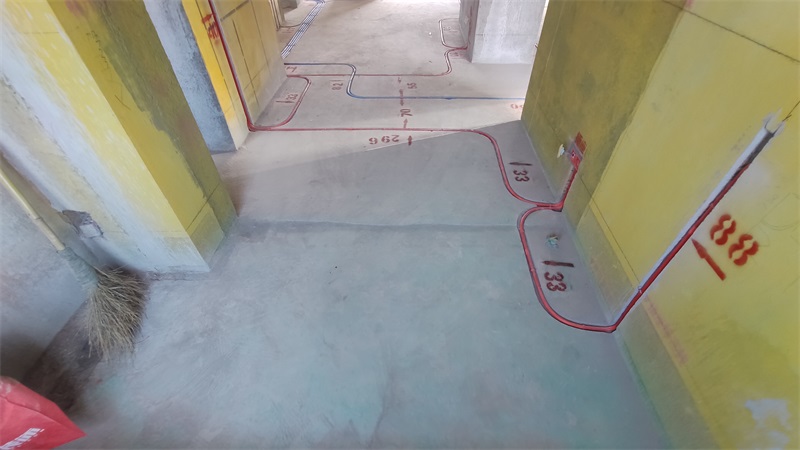

强弱电布管相距30cm以上,墙角禁止走管,距墙30cm以上
