德信君宸8-3-40#123㎡现代轻奢 —-晶.萃

发表于 2021-3-6 14:25:18

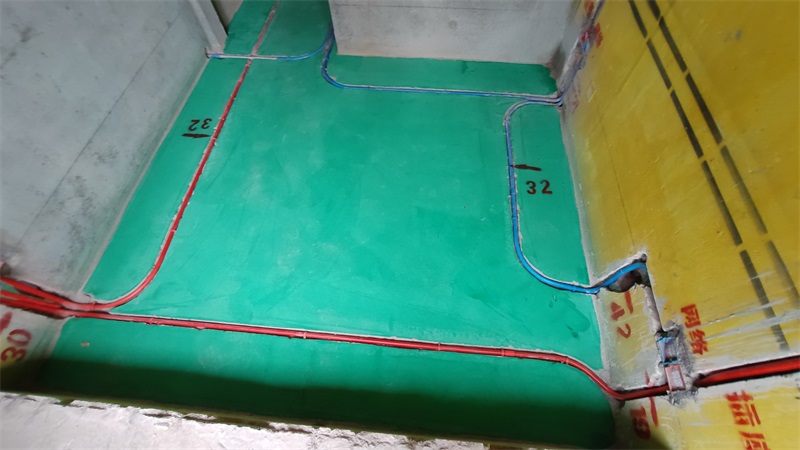

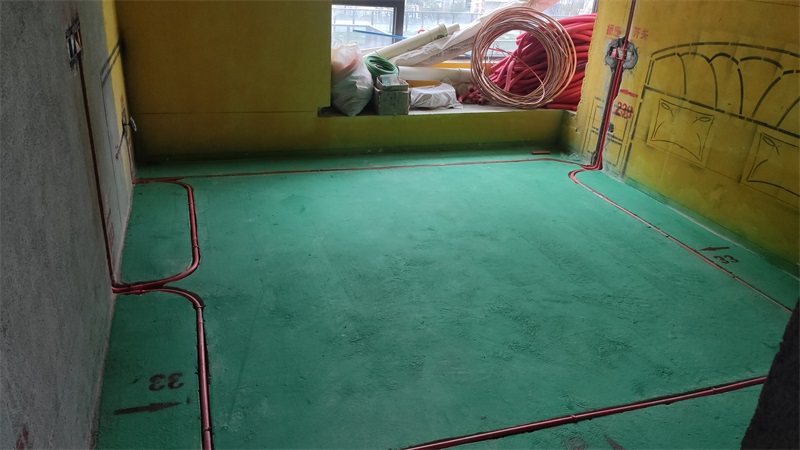

地面开槽深度够深，线管布好以后，并不会高出地面，工艺非常精细

发表于 2021-3-6 14:26:52

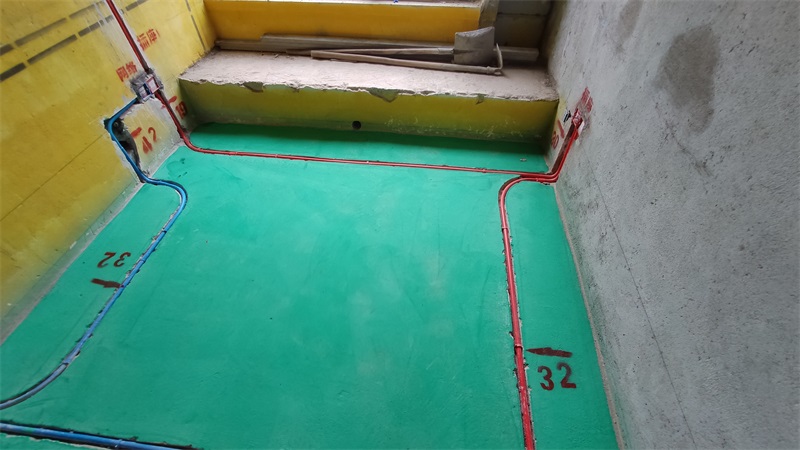

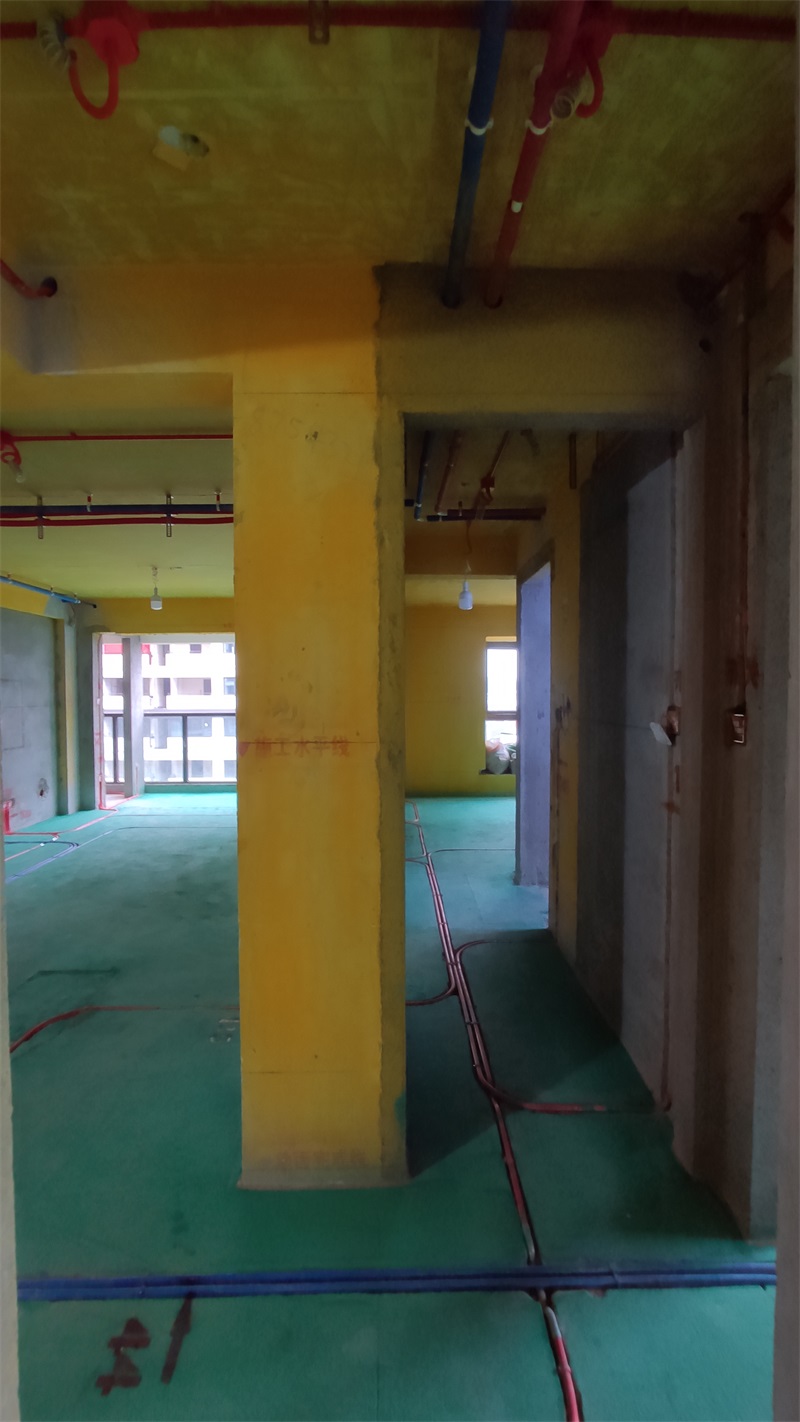

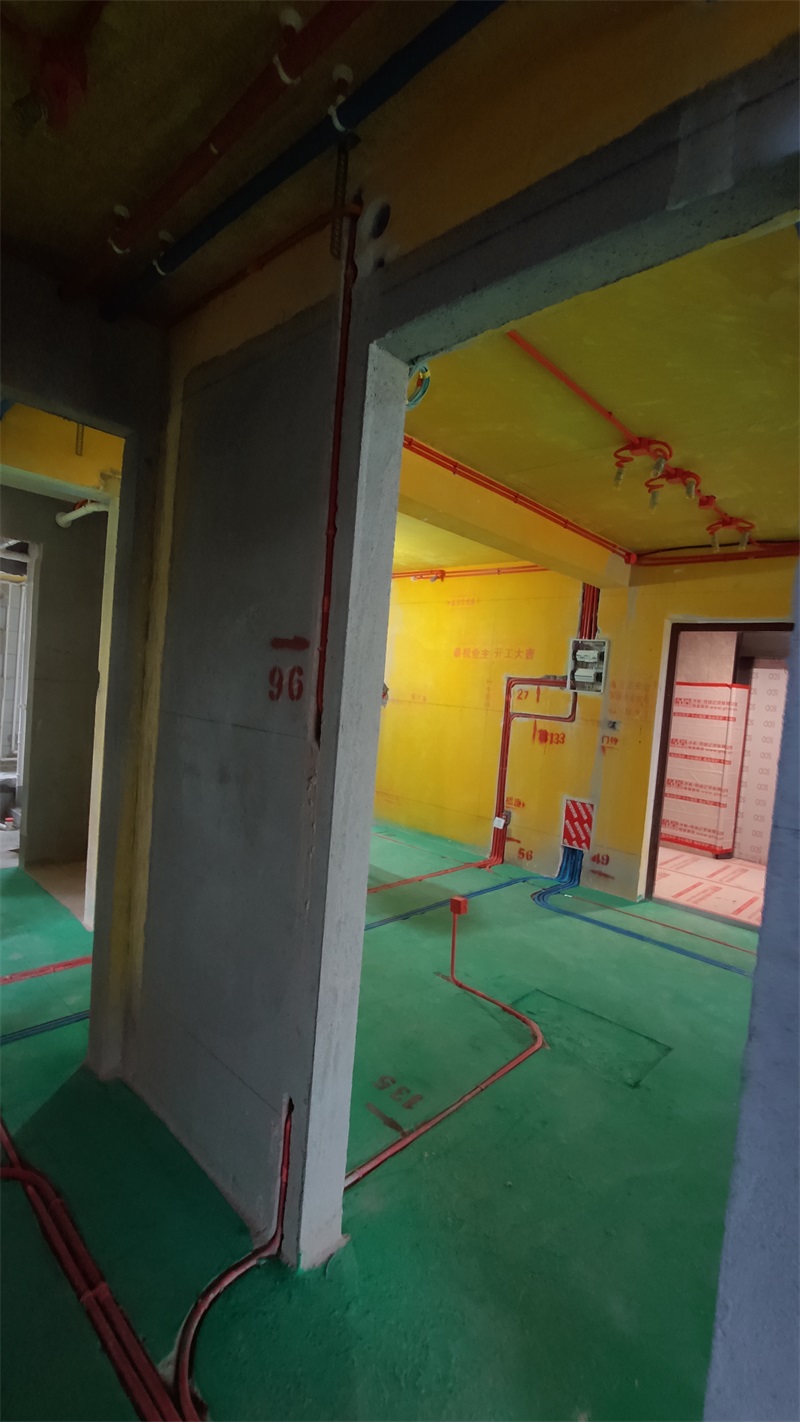

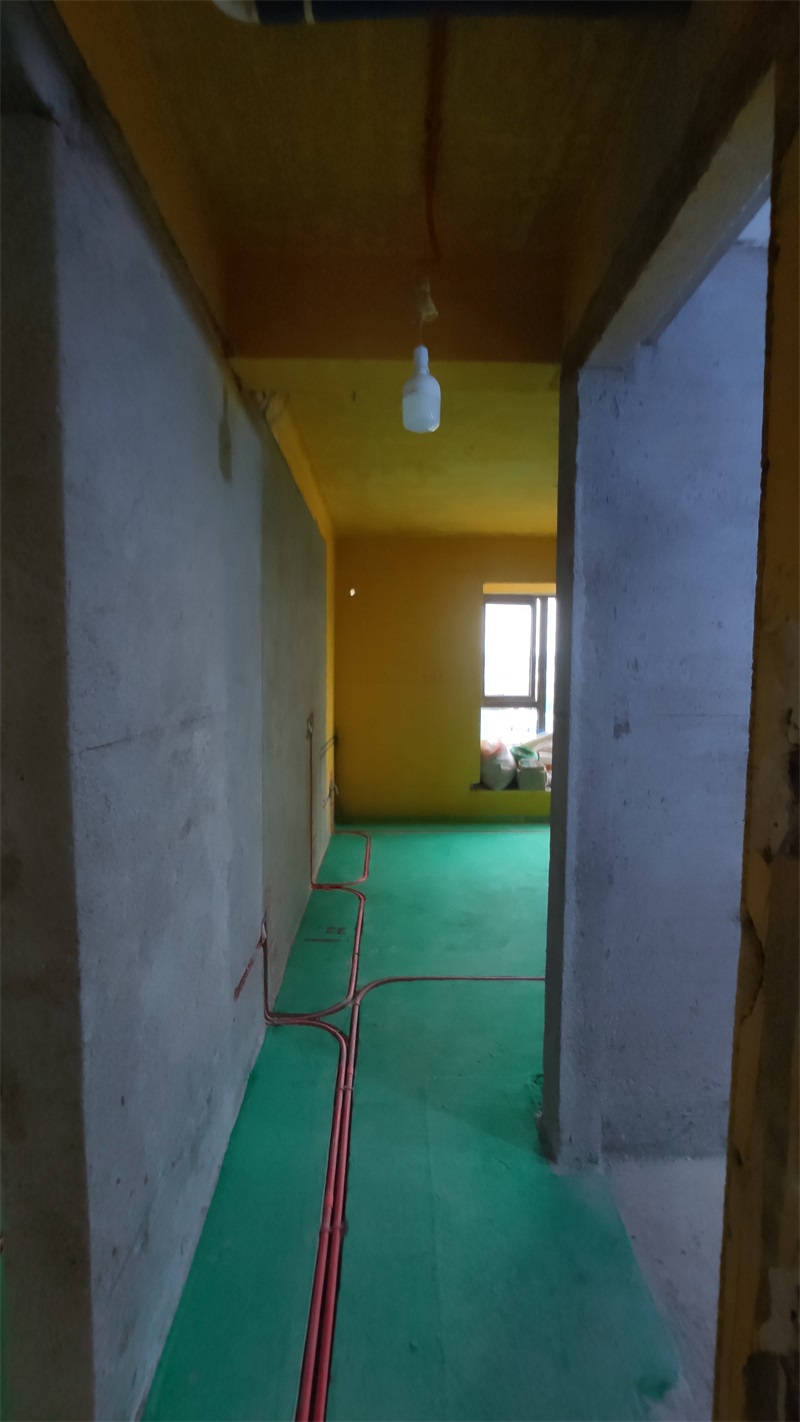

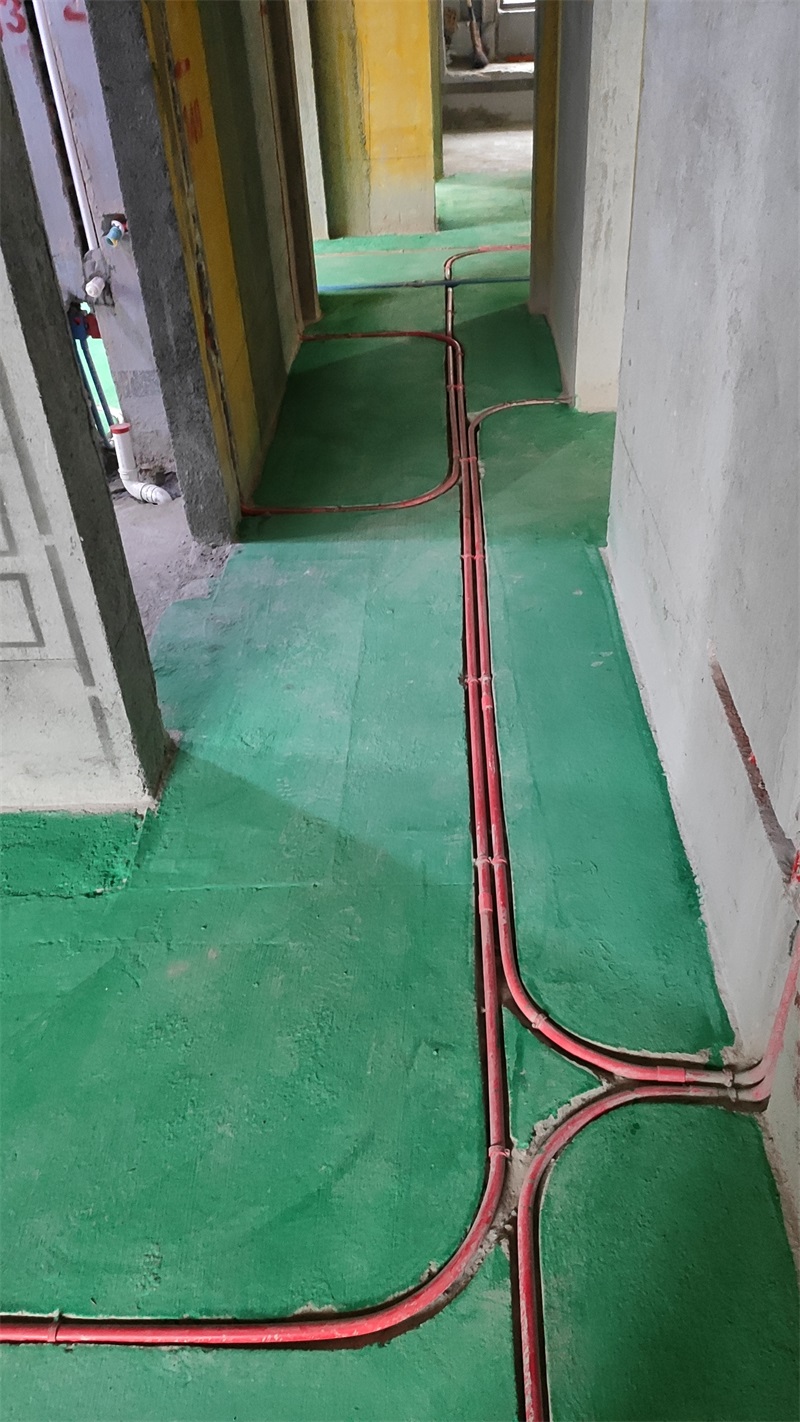

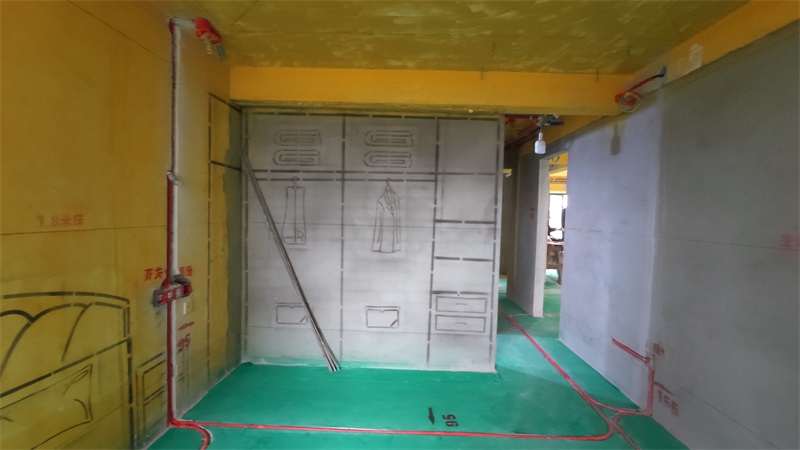

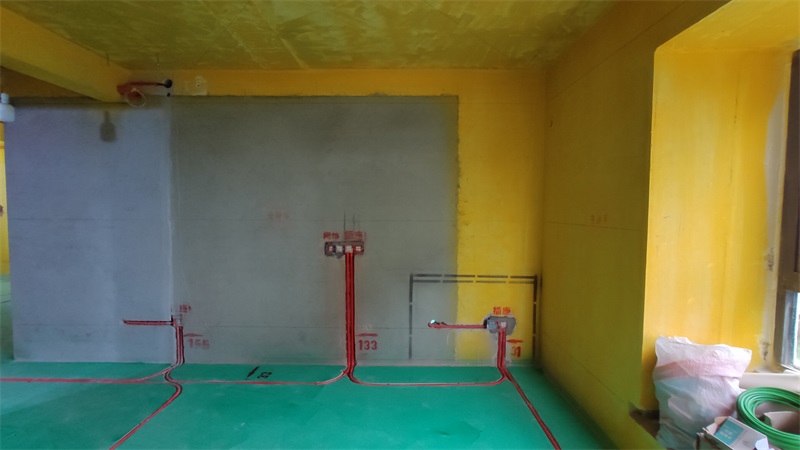

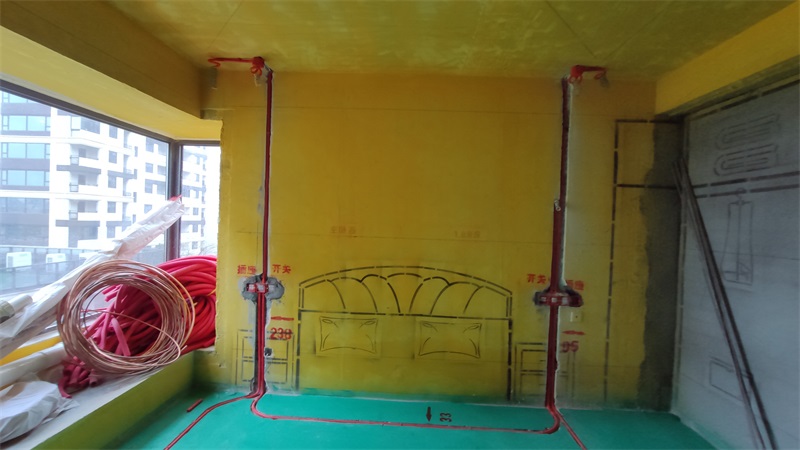

线路布置横平竖直符合施工规范

发表于 2021-3-6 14:28:16

保温棉：能够很好的解决冷凝水的问题，保护水管

发表于 2021-3-6 14:28:55

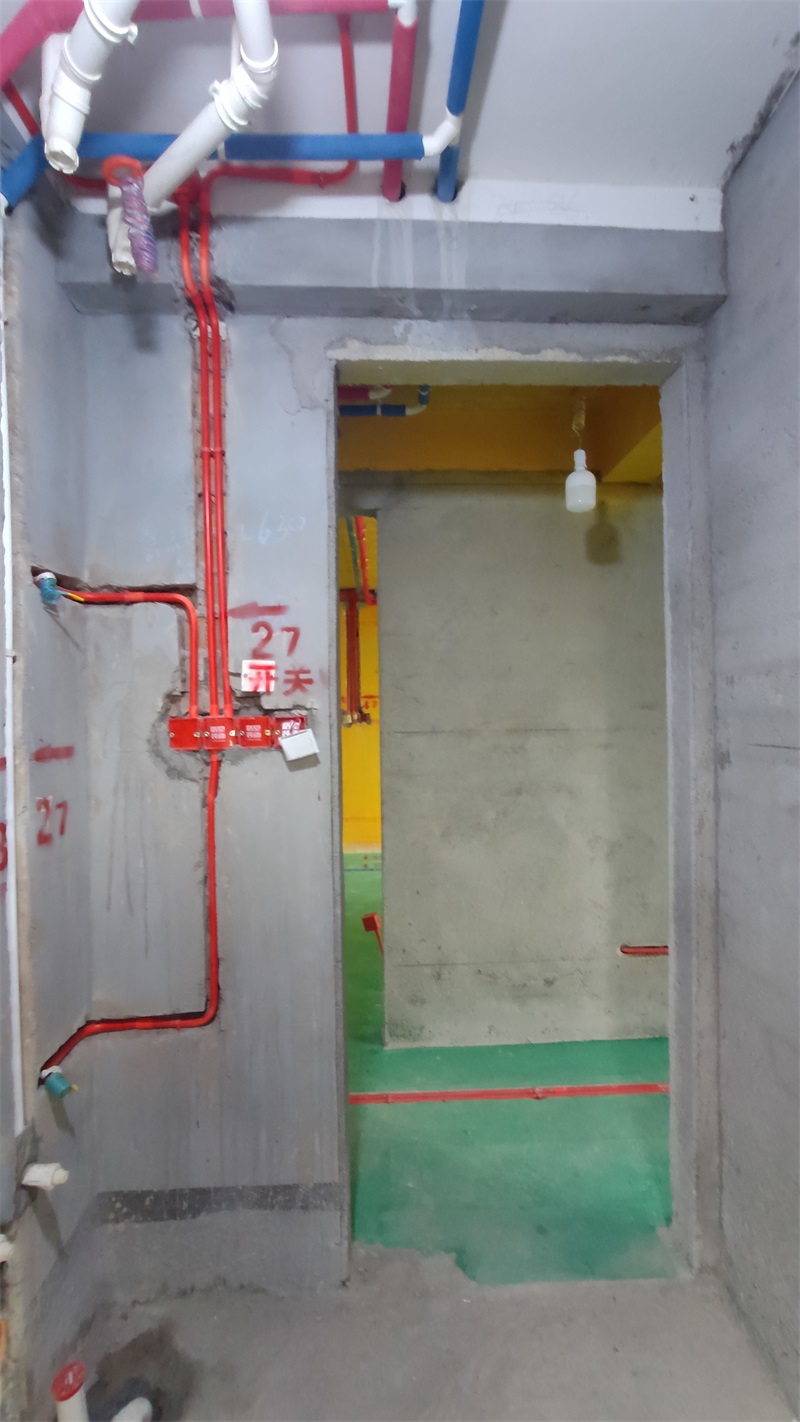

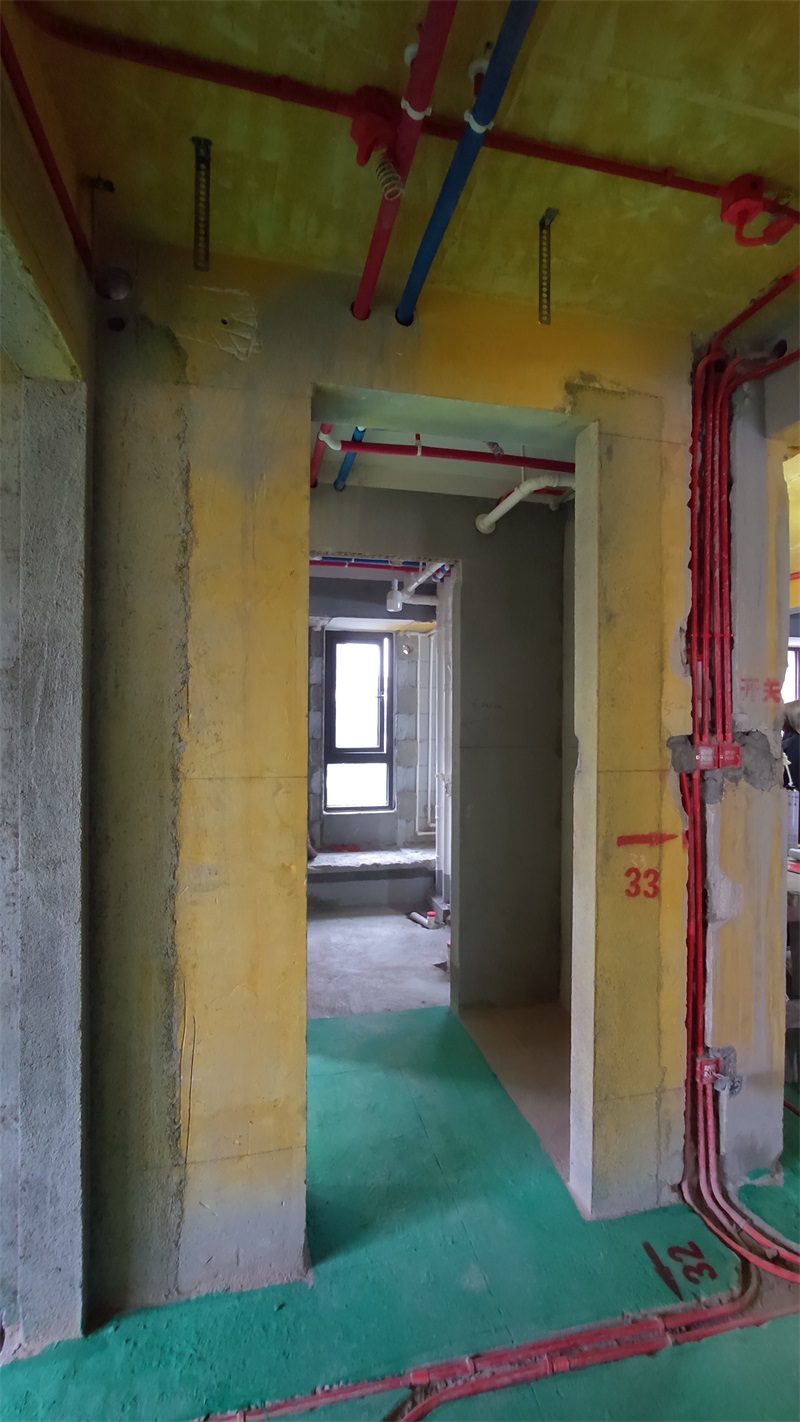

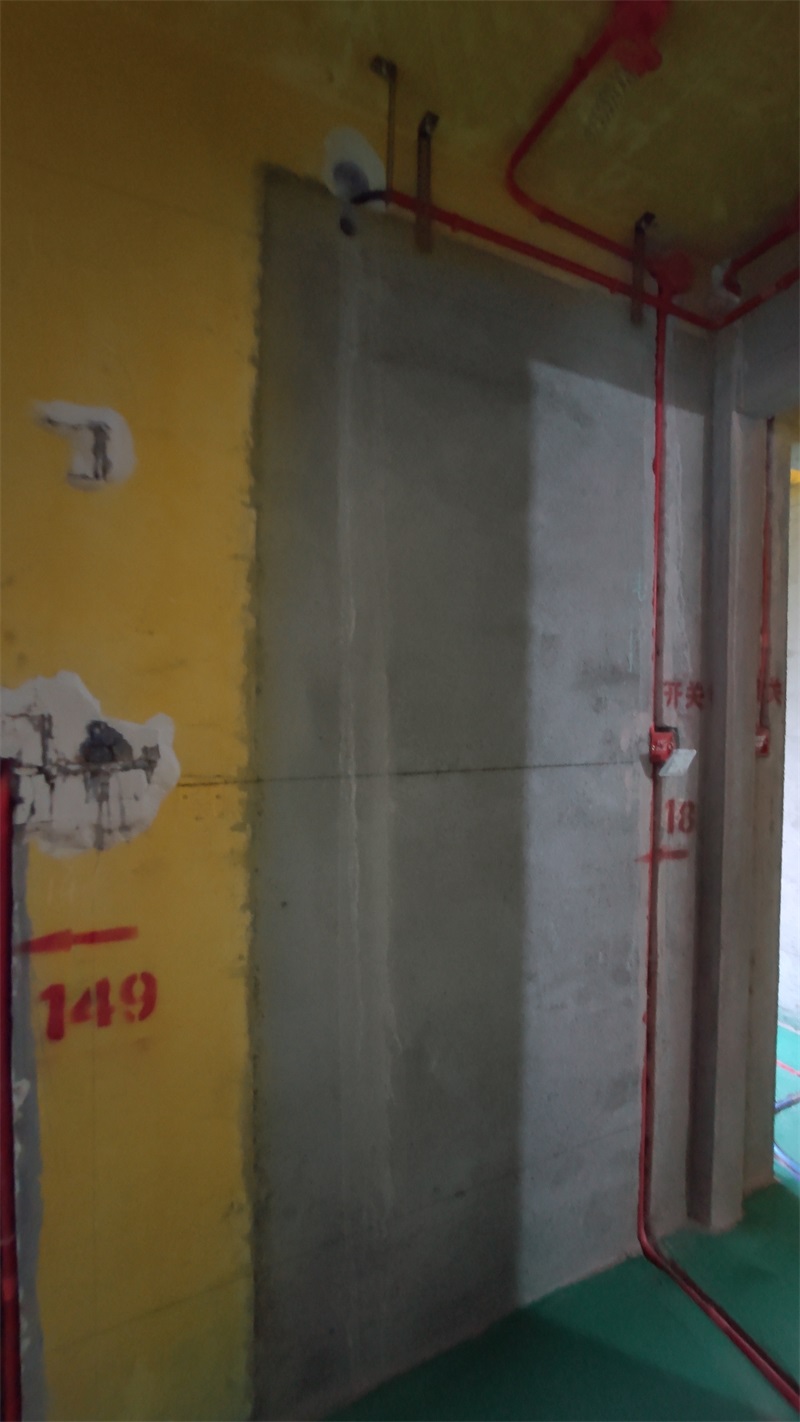

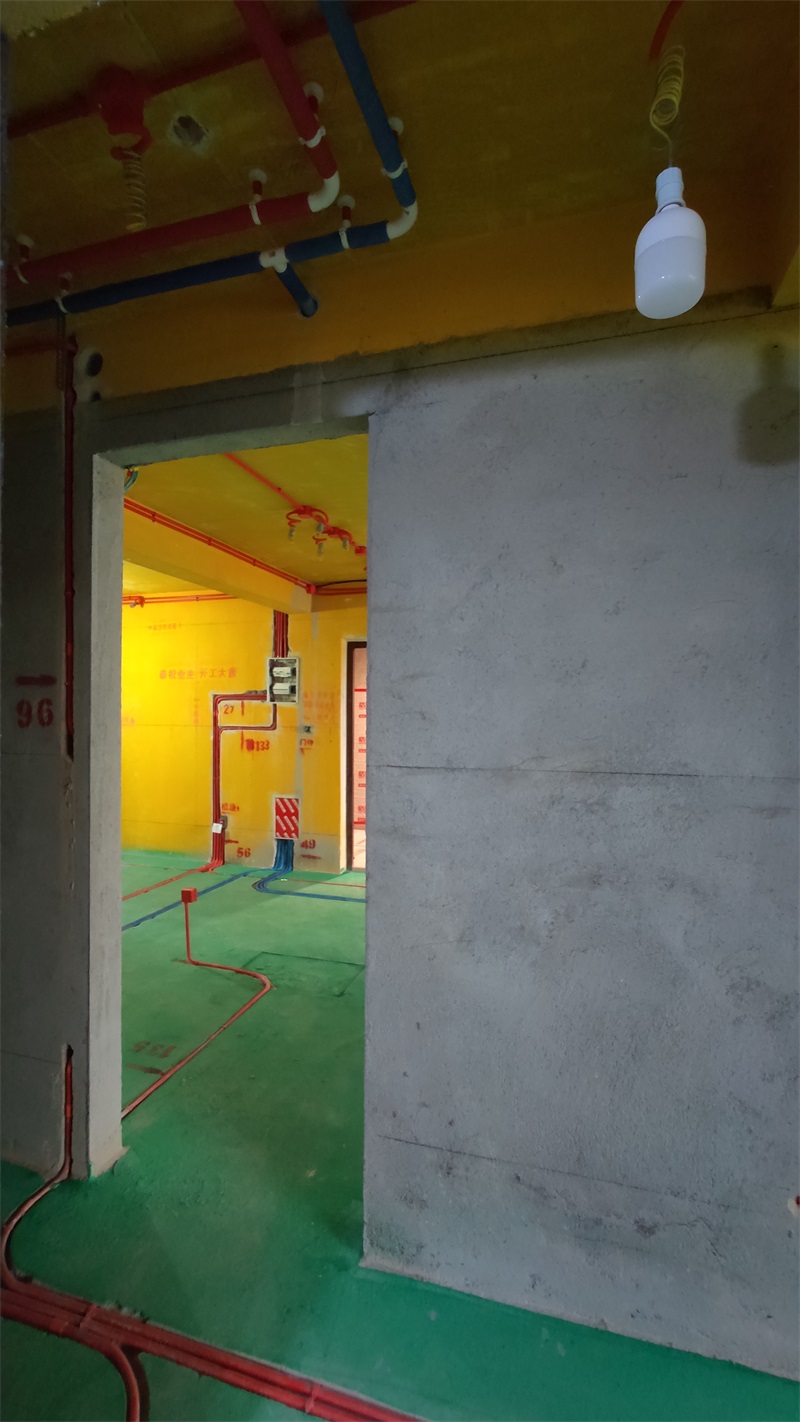

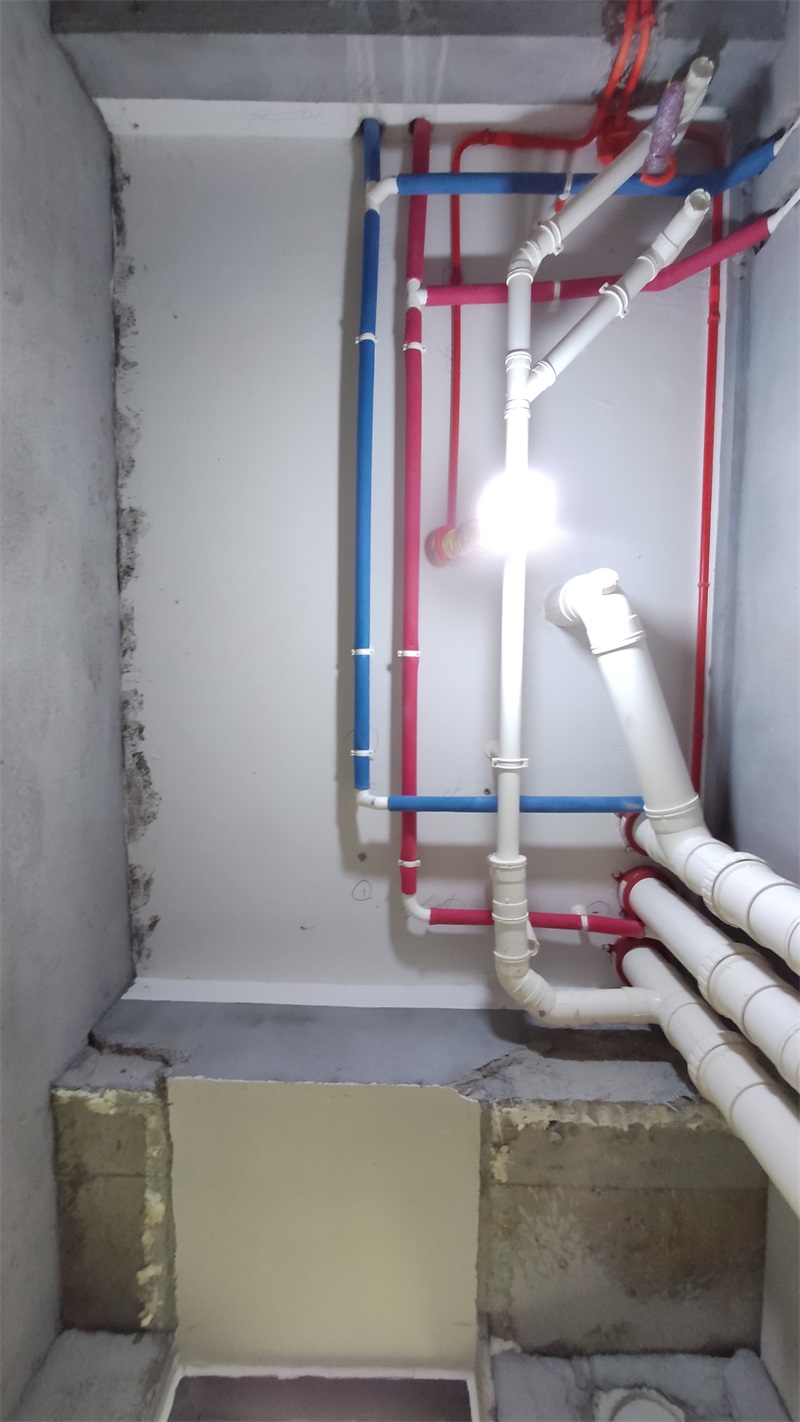

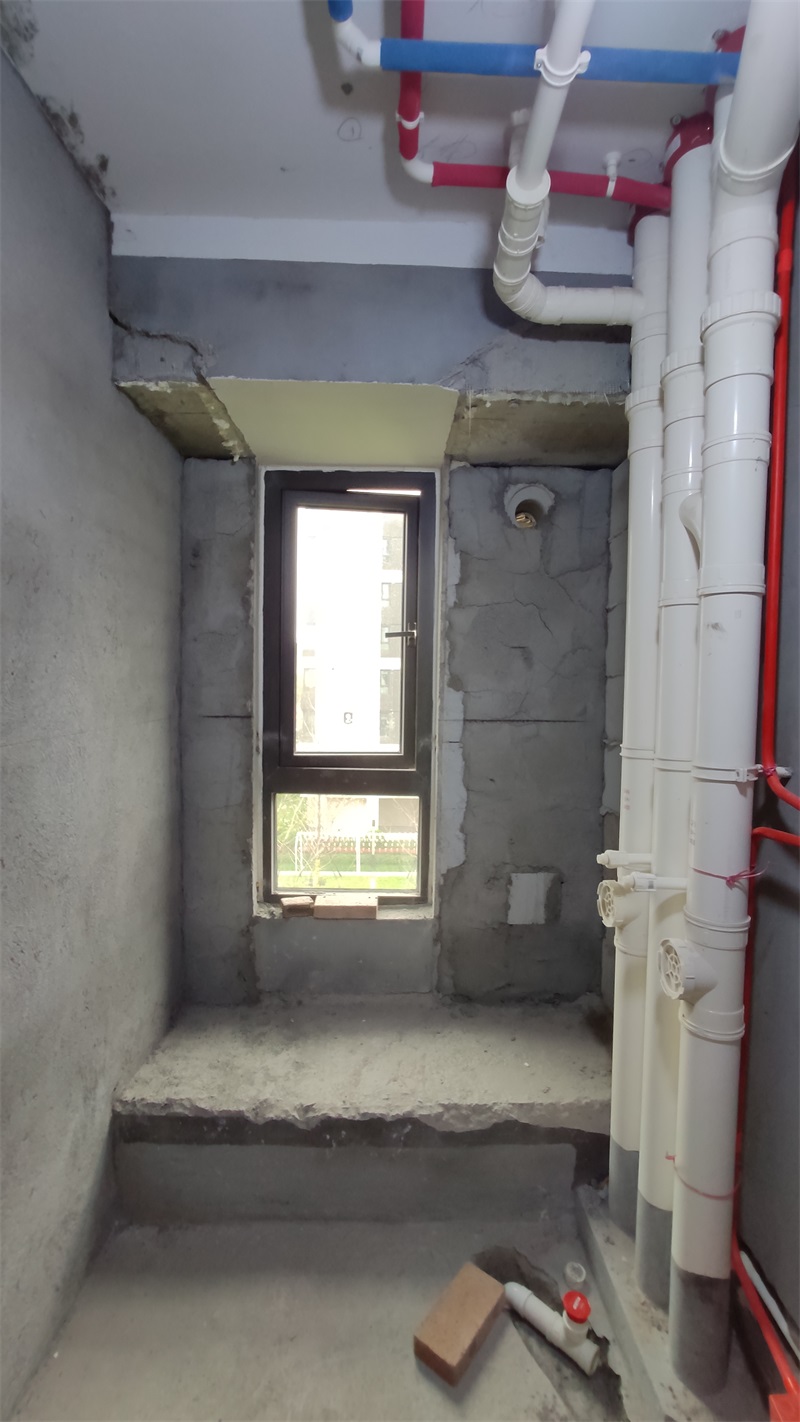

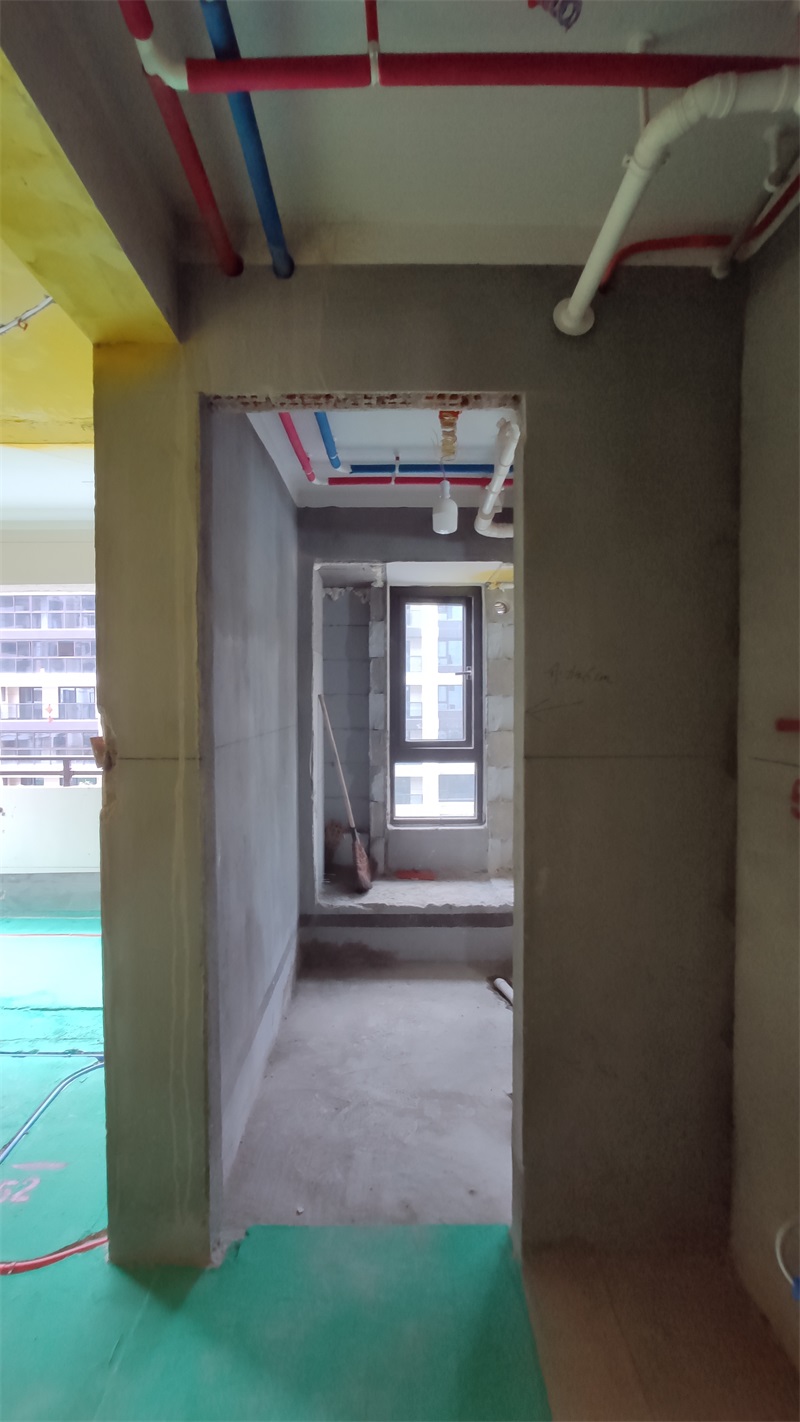

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，弯头处外漏，保温棉不需要包裹

发表于 2021-3-6 14:29:49

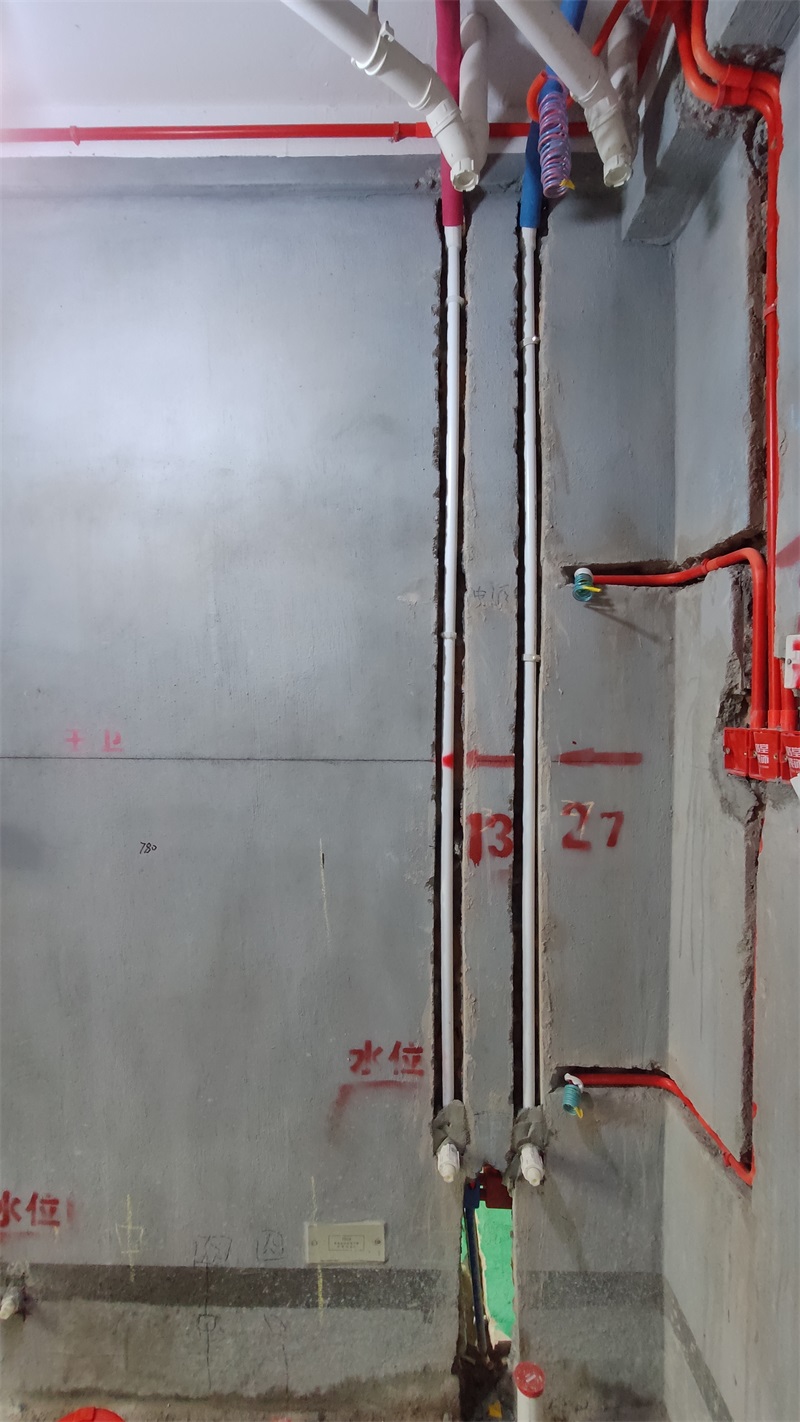

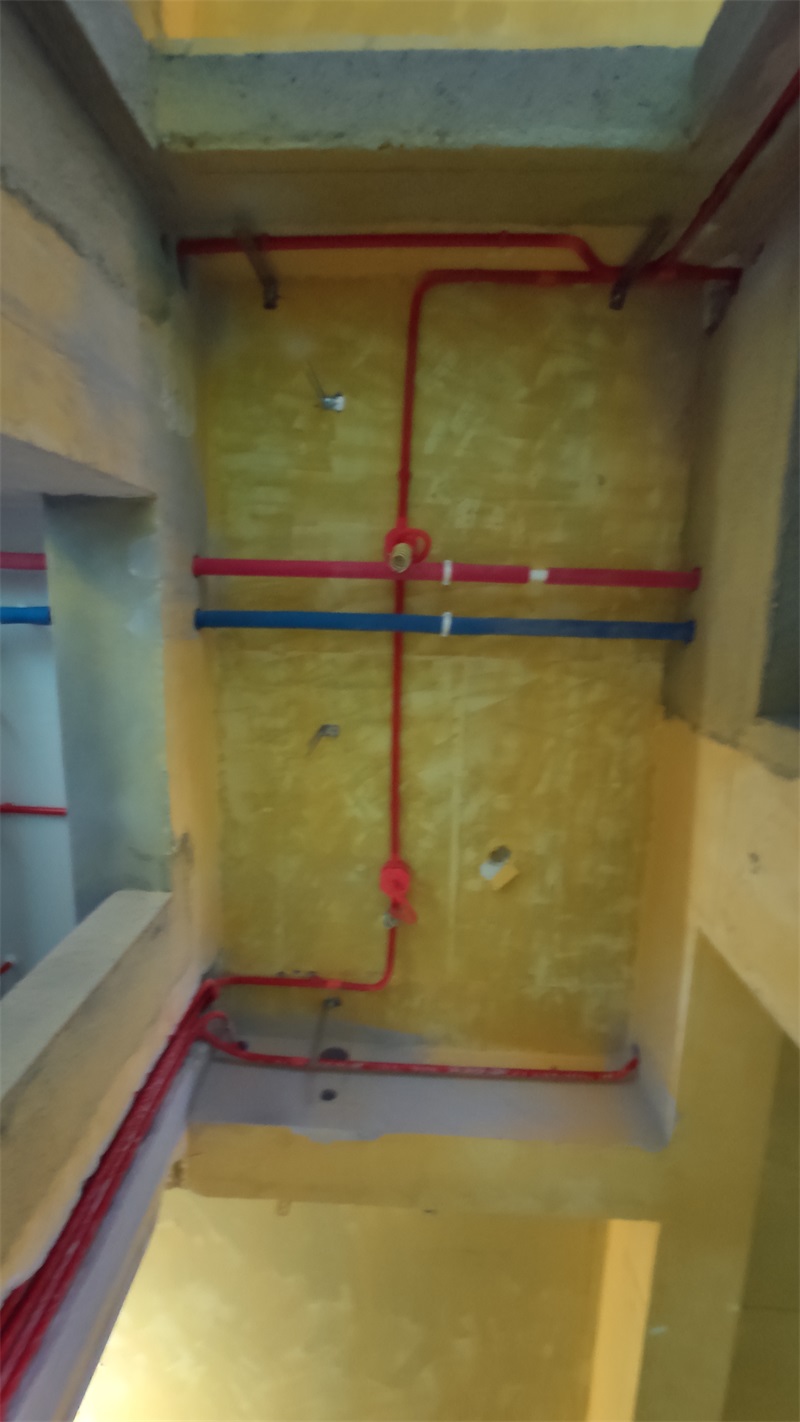

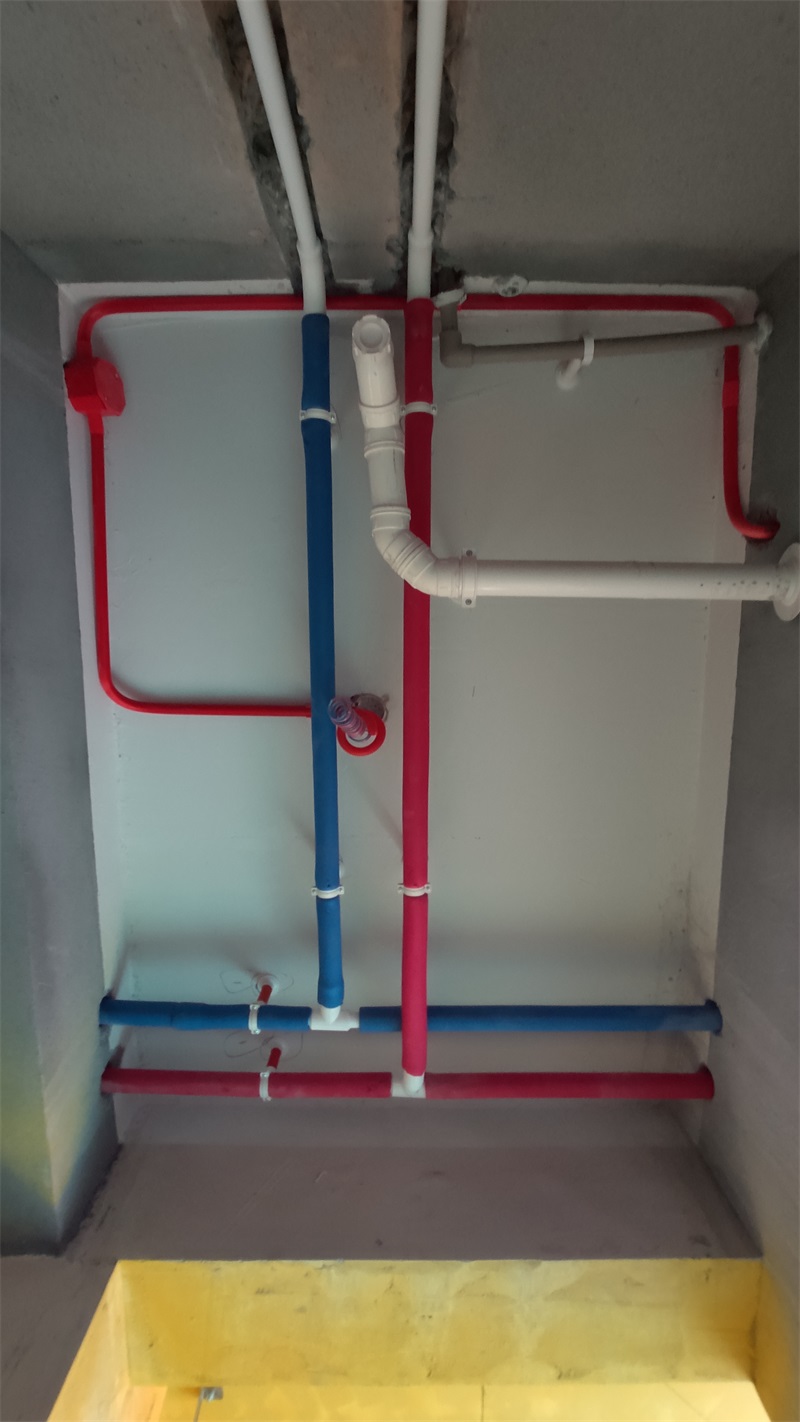

红色保温棉代表热水，蓝色保温棉代表冷水，走墙水管采用下垂式安装

发表于 2021-3-6 14:30:56

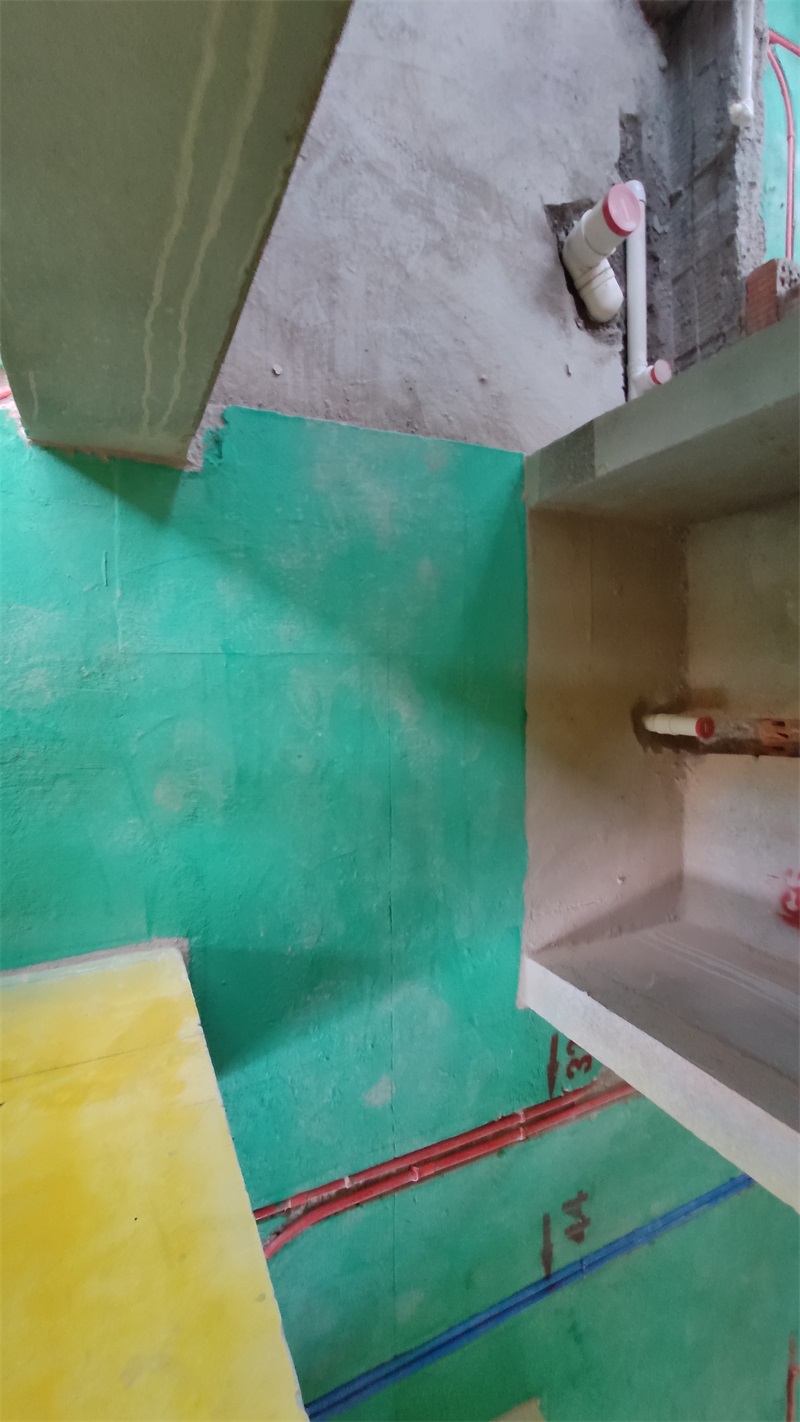

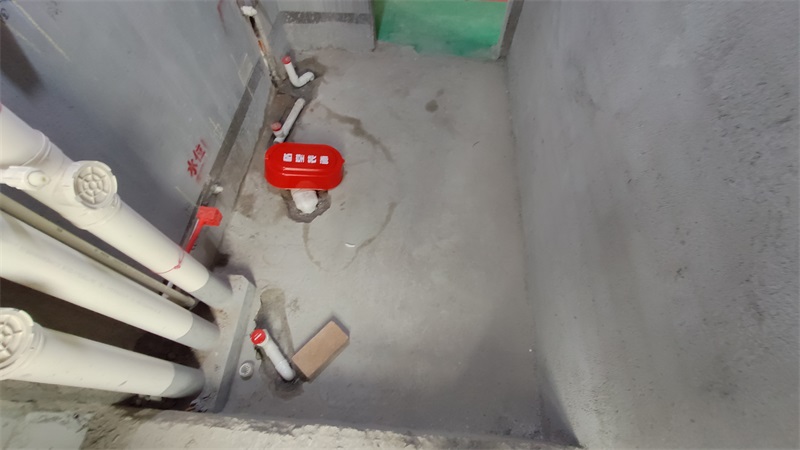

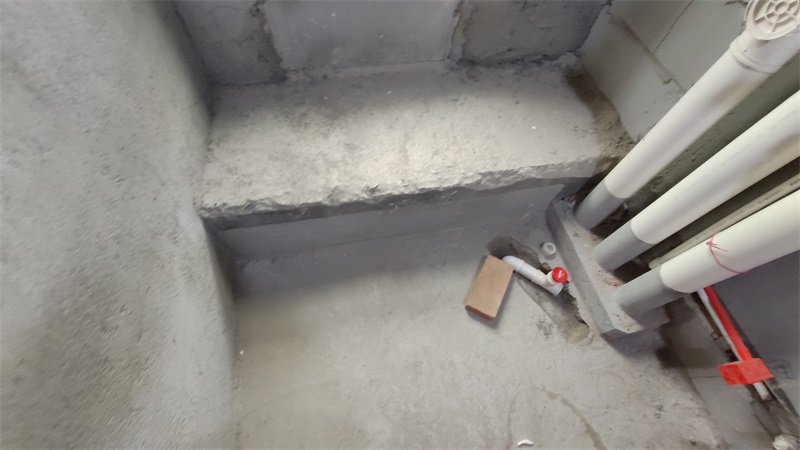

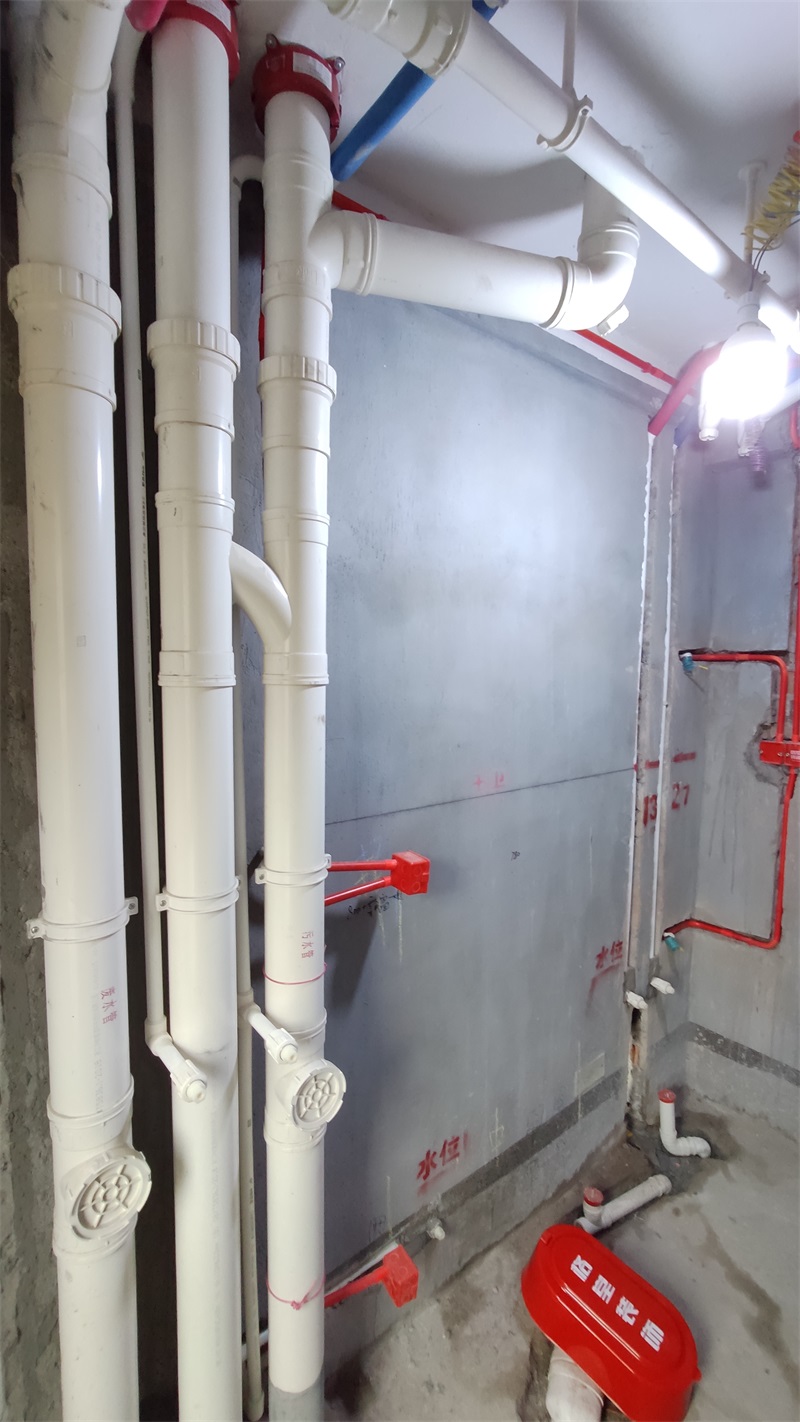

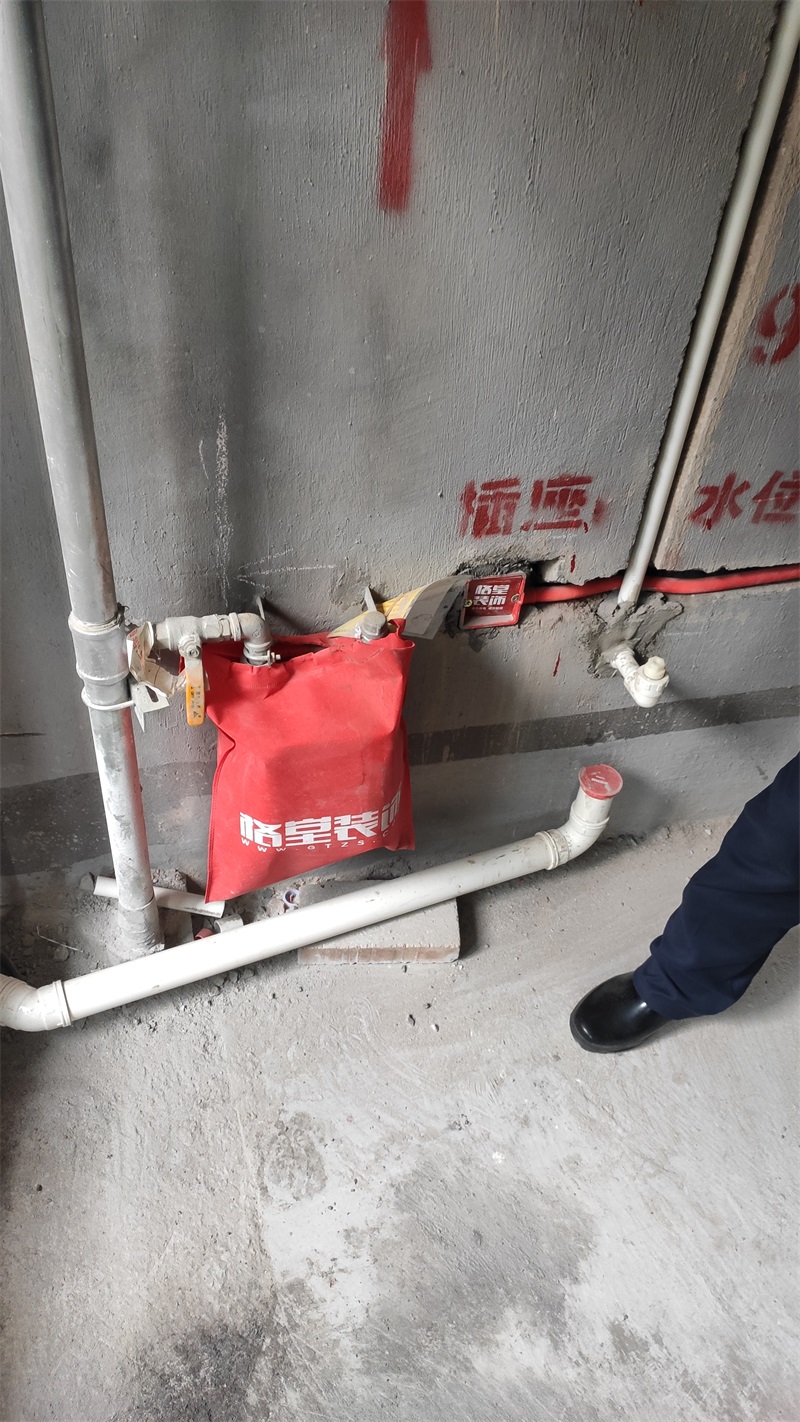

马桶下水孔中心距离毛坯墙面33cm左右，淋浴房地漏距离毛坯墙面8cm左右

发表于 2021-3-6 14:47:47

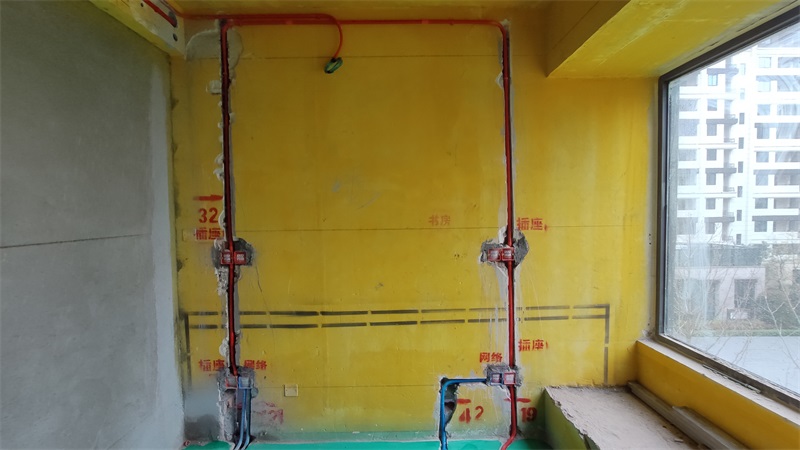

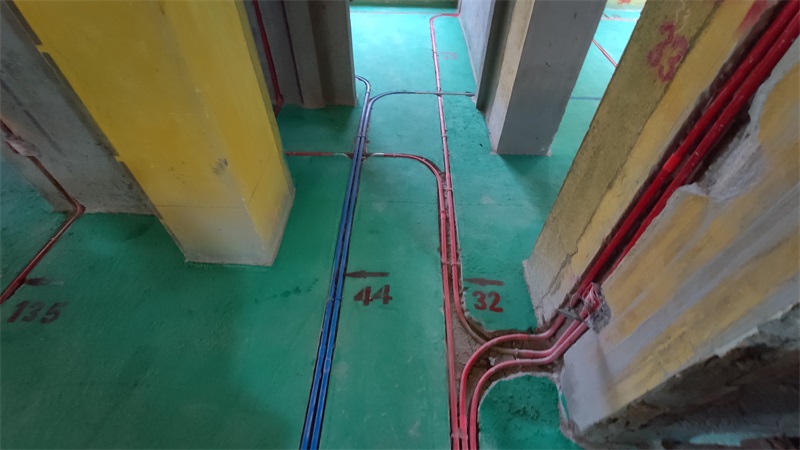

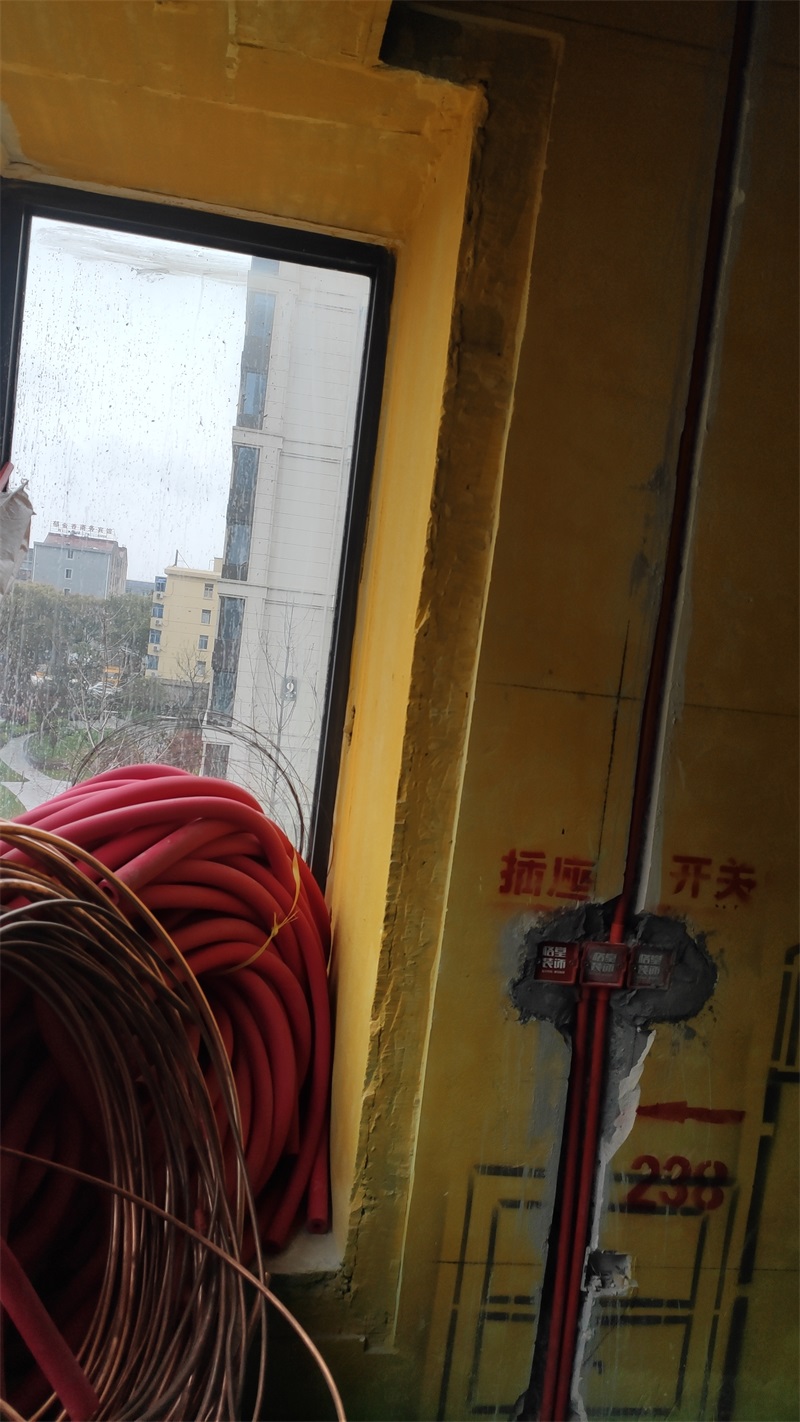

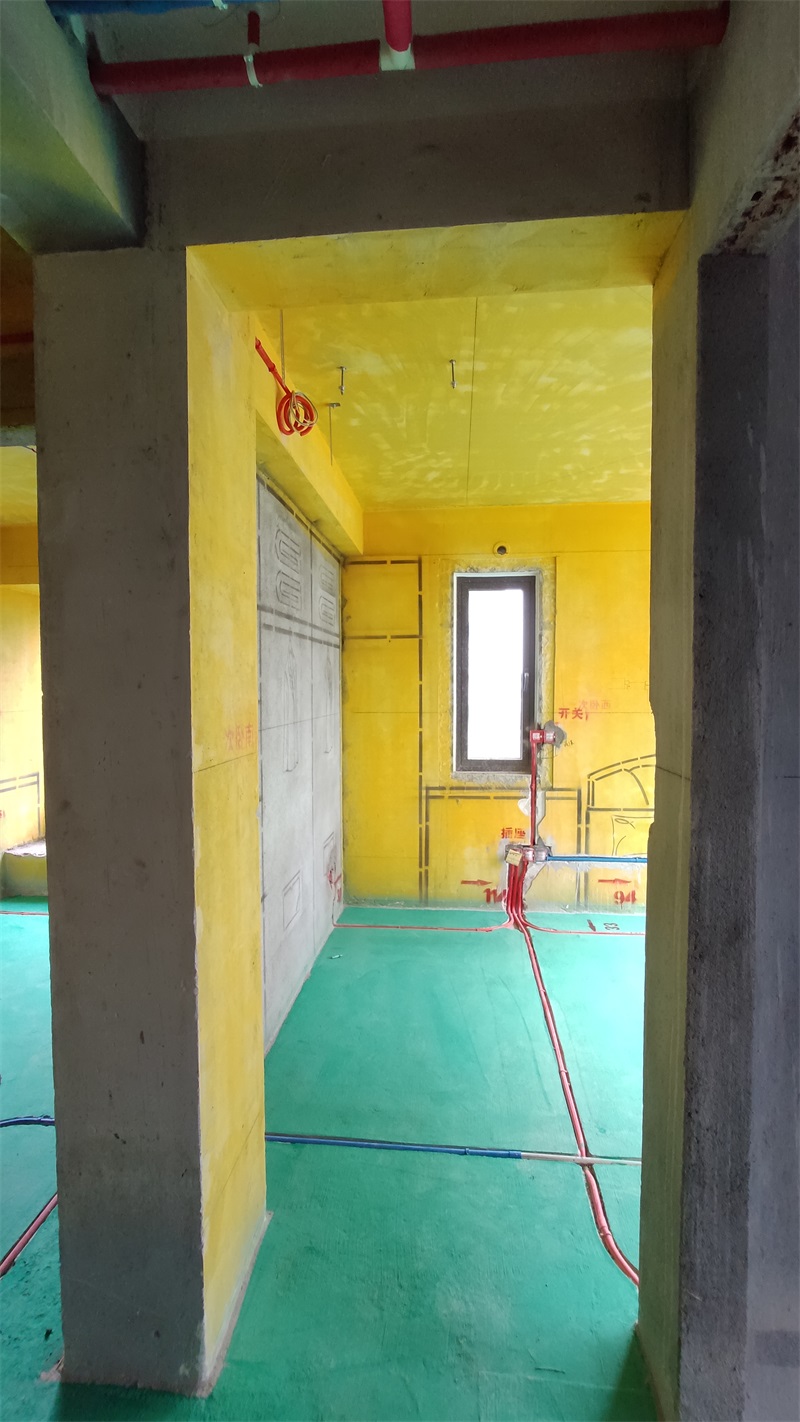

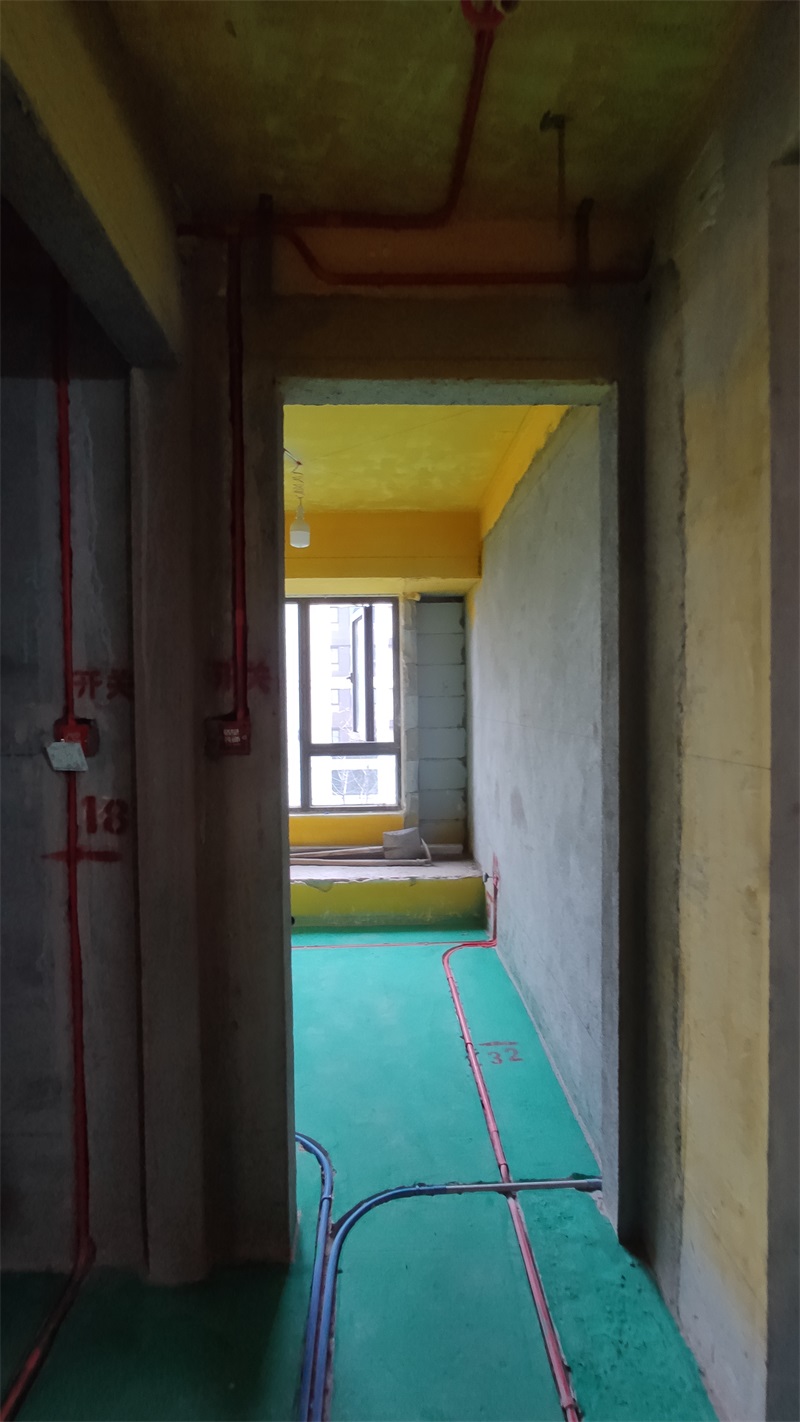

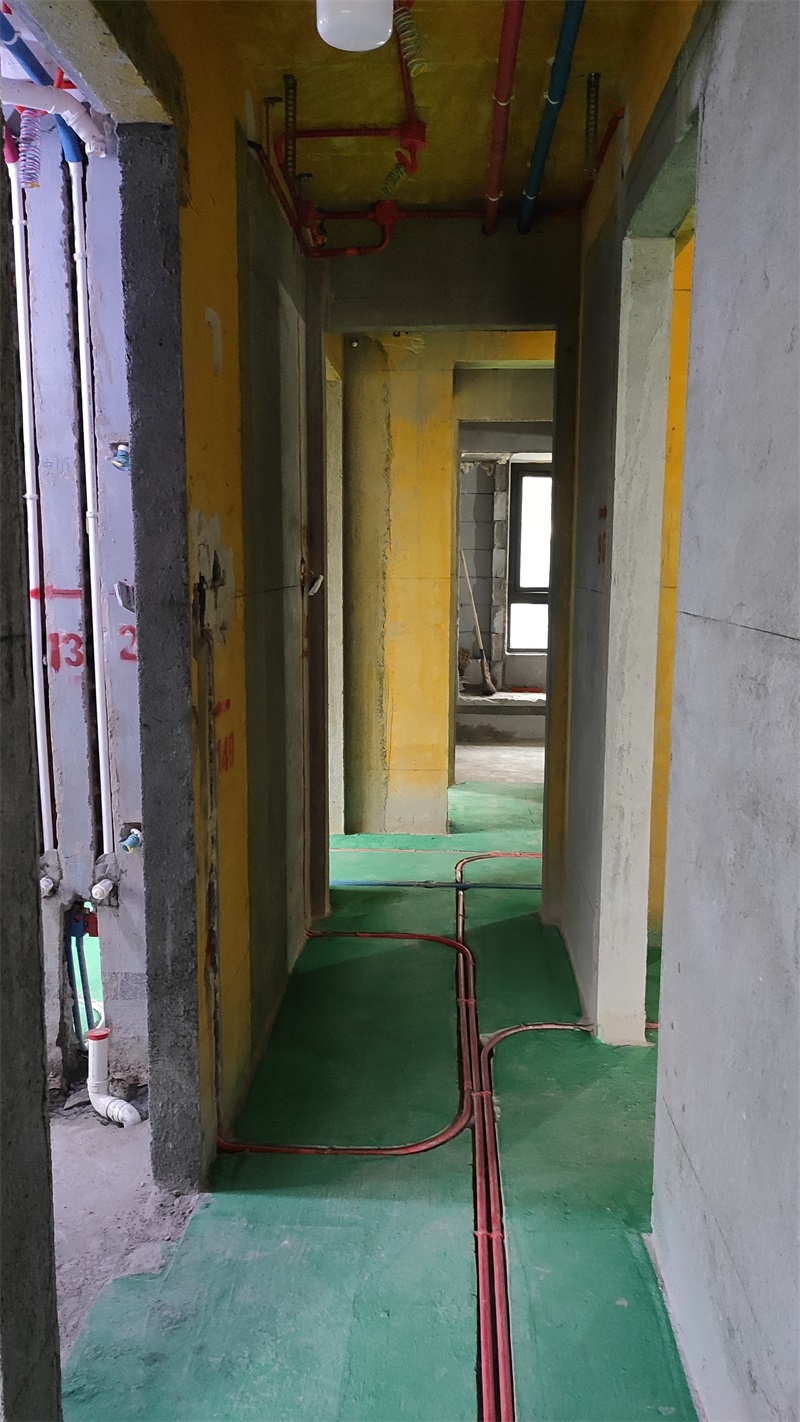

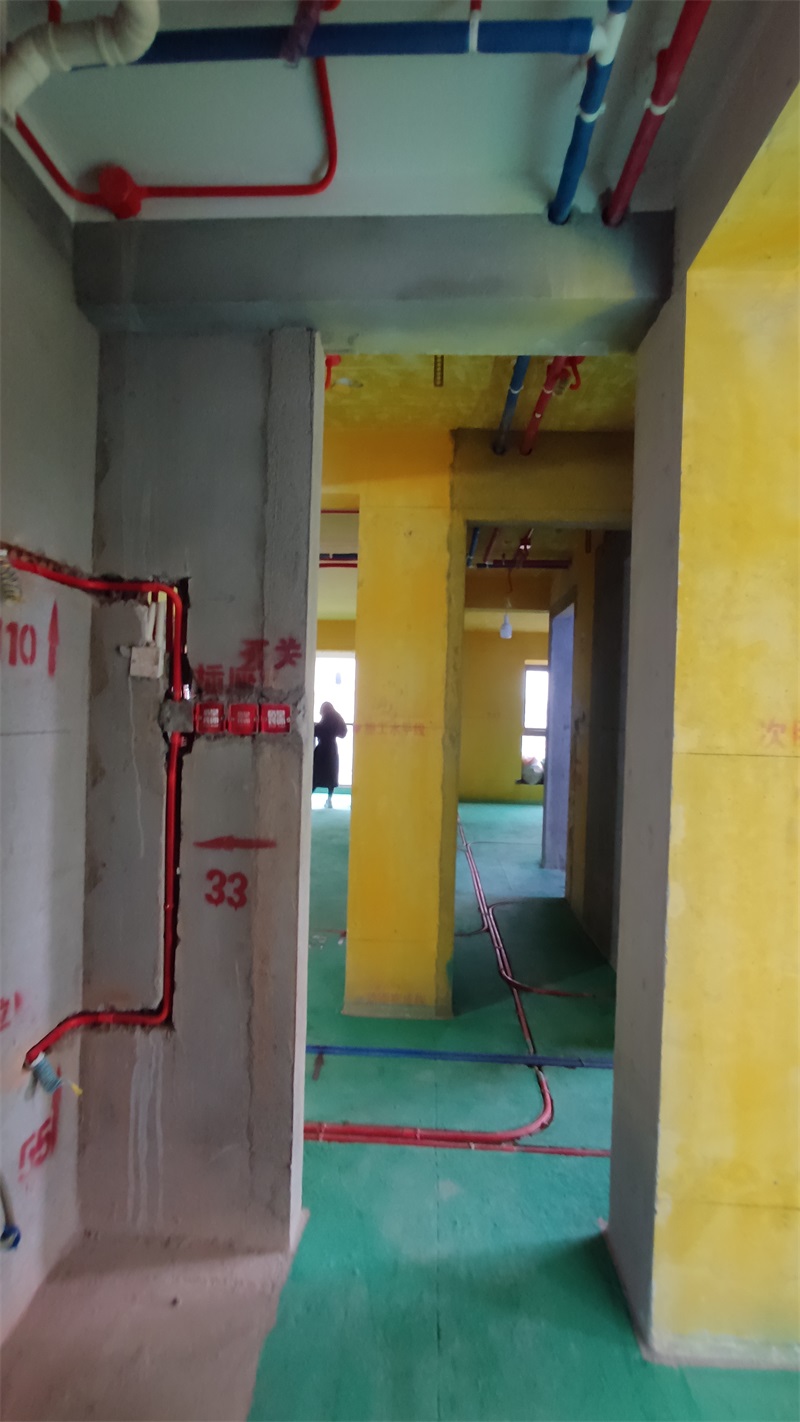

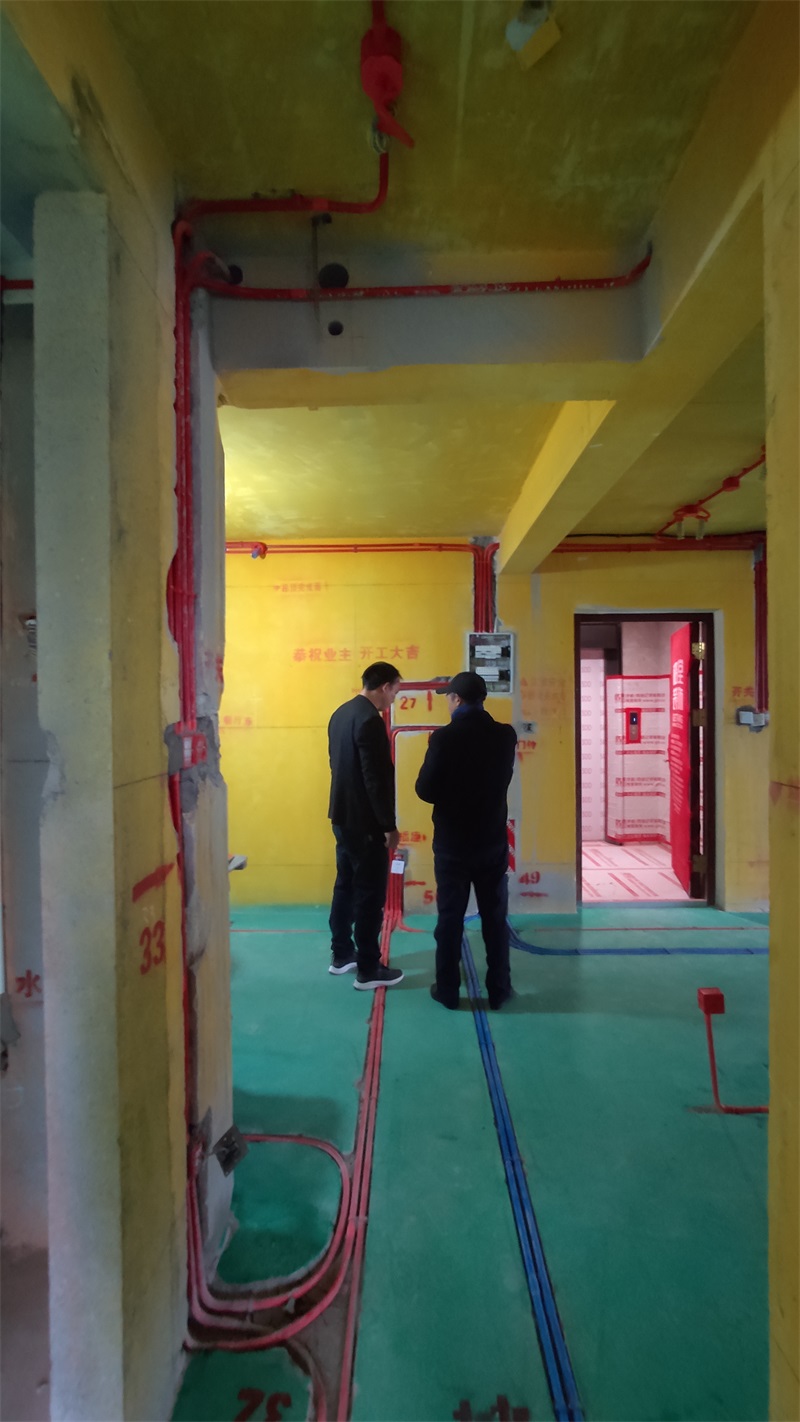

红色为强电，蓝色为弱电，强弱电交接处用金属屏蔽管，防止干扰

发表于 2021-3-6 14:48:22

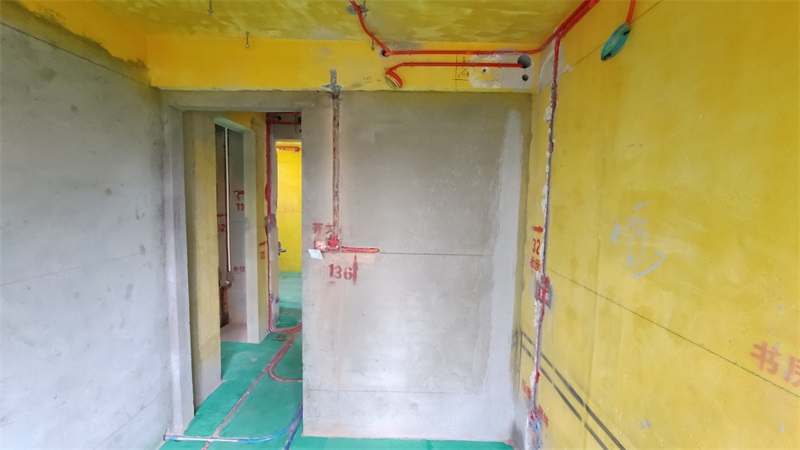

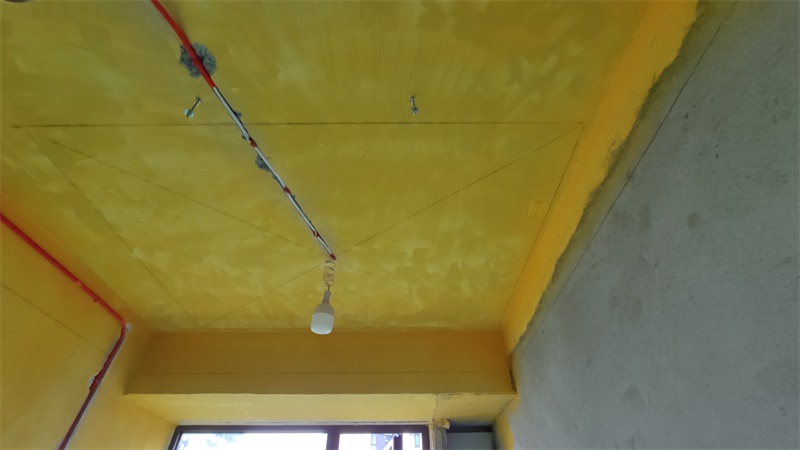

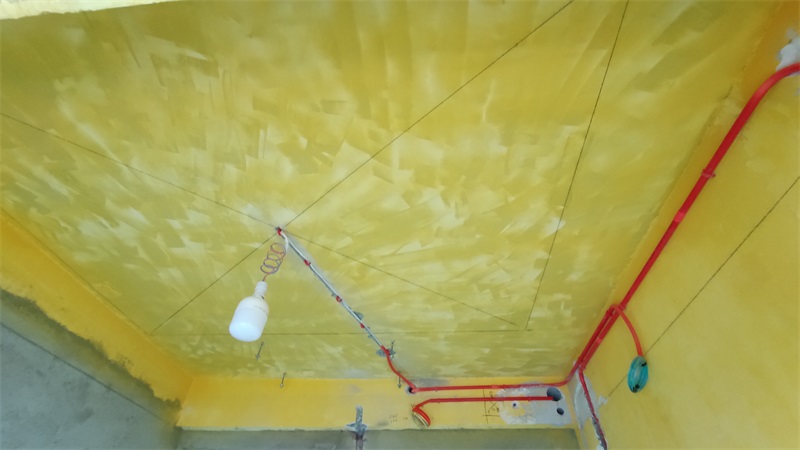

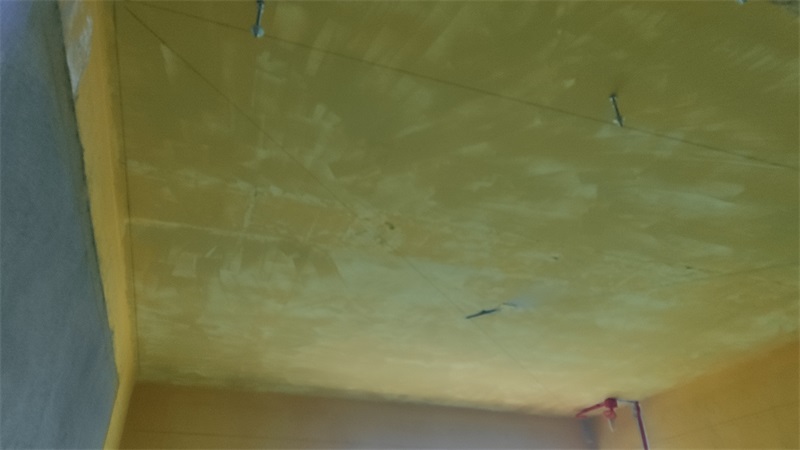

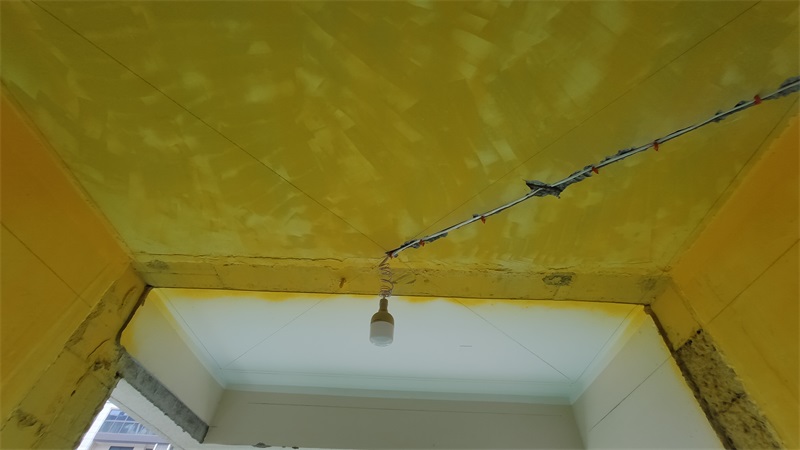

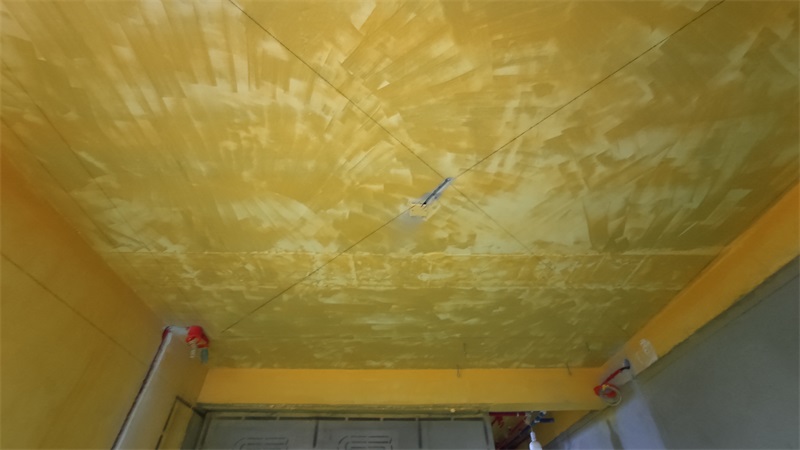

顶部灯线移位用黄腊管保护

发表于 2021-3-6 14:50:06

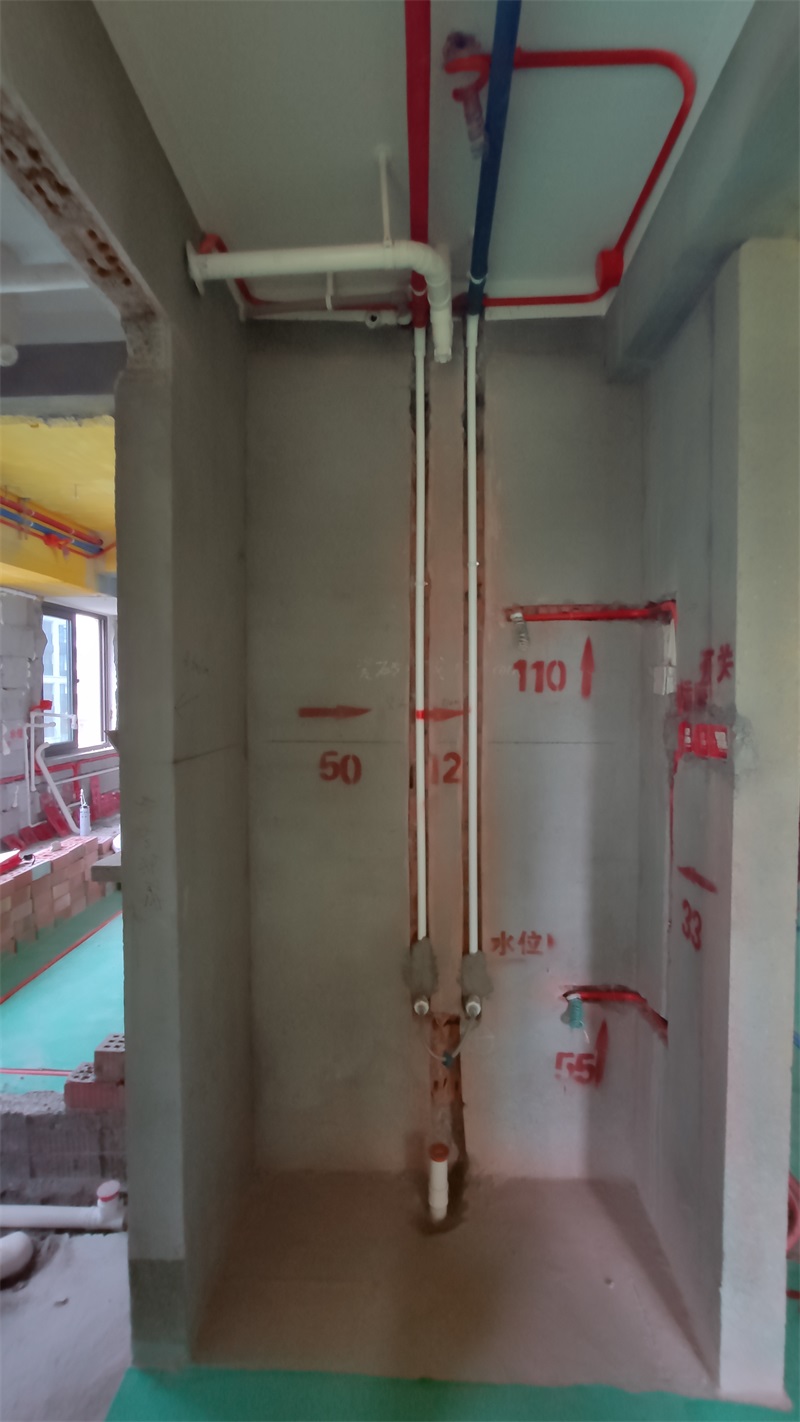

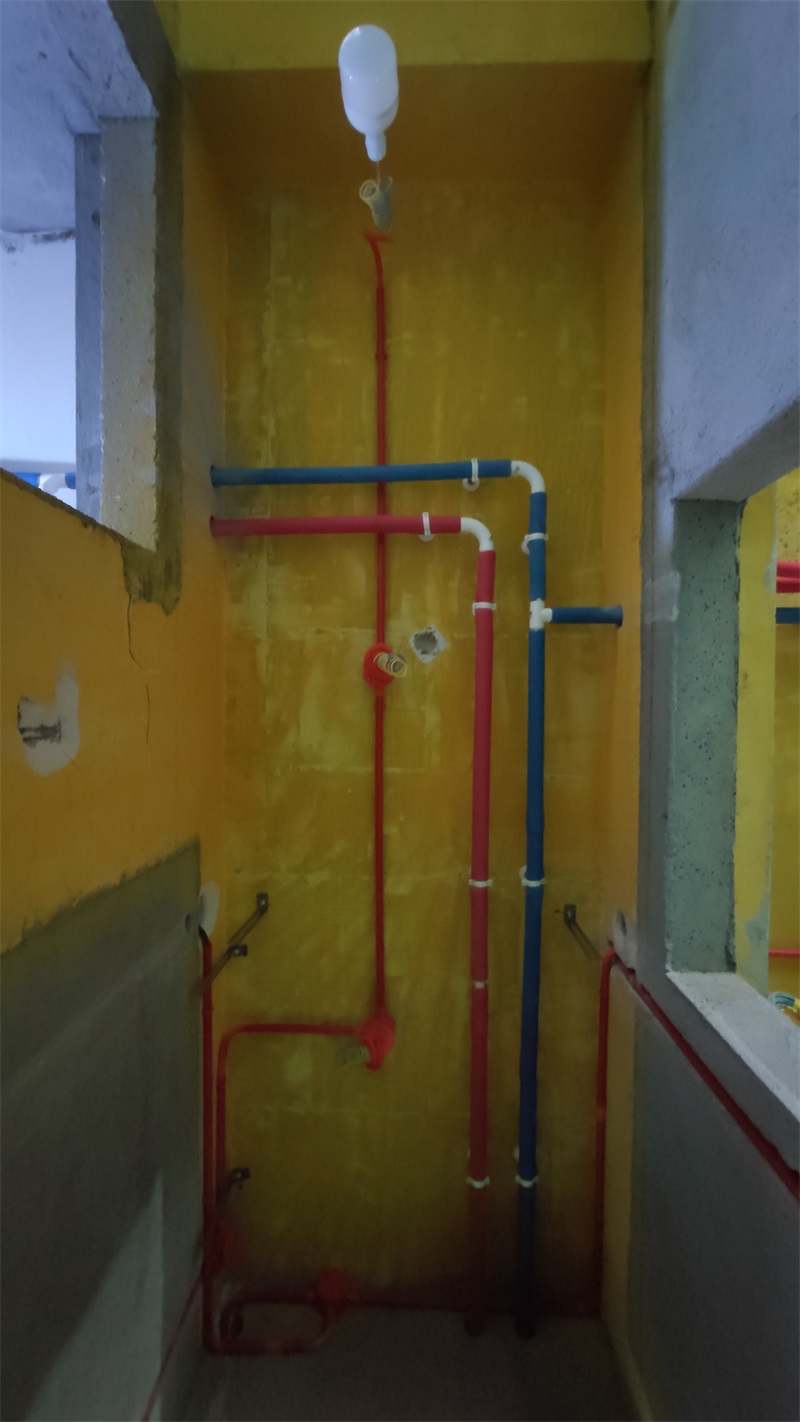

冷热水管布置专业规范，左热右冷、上热下冷

发表于 2021-3-6 14:51:10

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，弯头处外漏，保温棉不需要包裹
