[衢州] 德信·君宸7-2-100#110㎡现代 —序暮

[复制链接]
 楼主| 发表于 2021-1-2 09:08:51 | 显示全部楼层

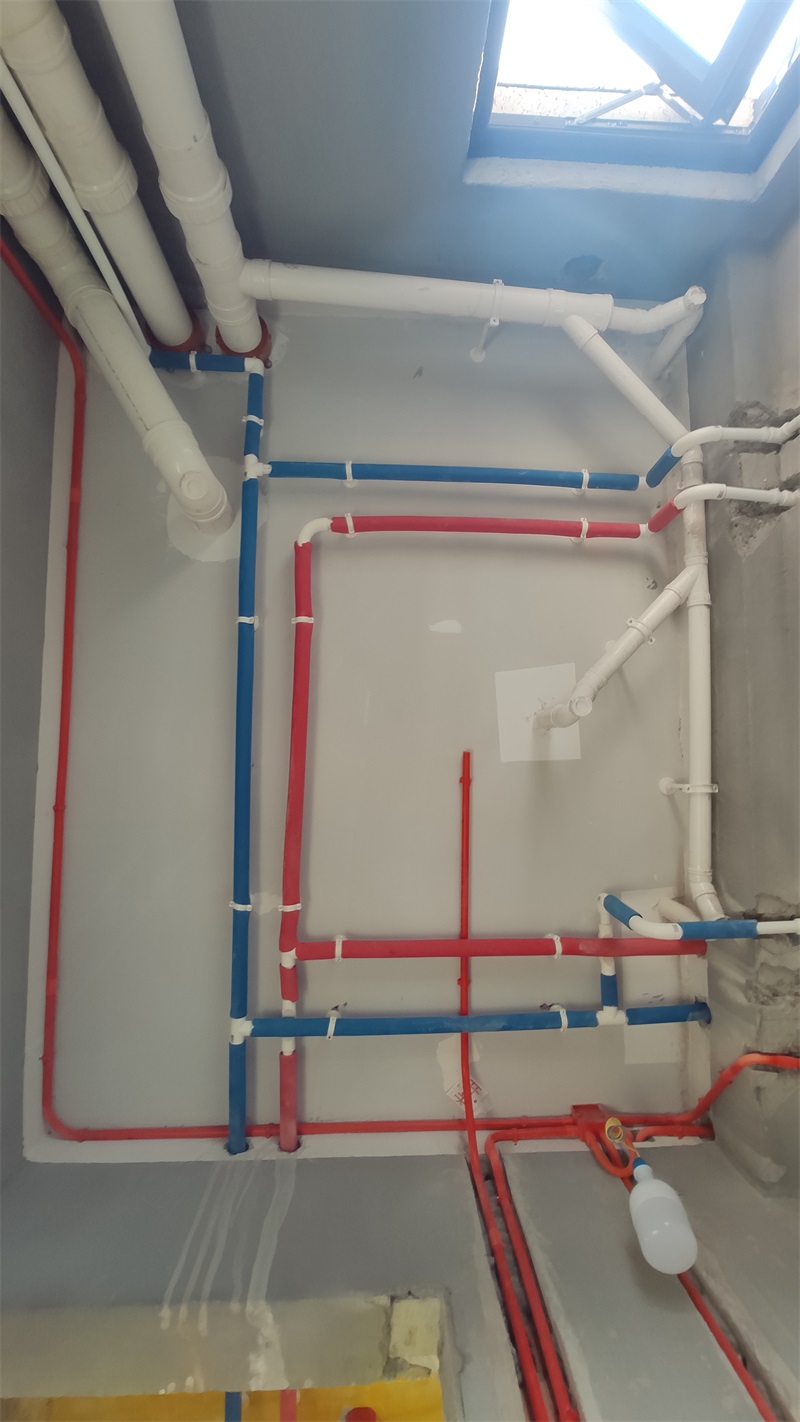

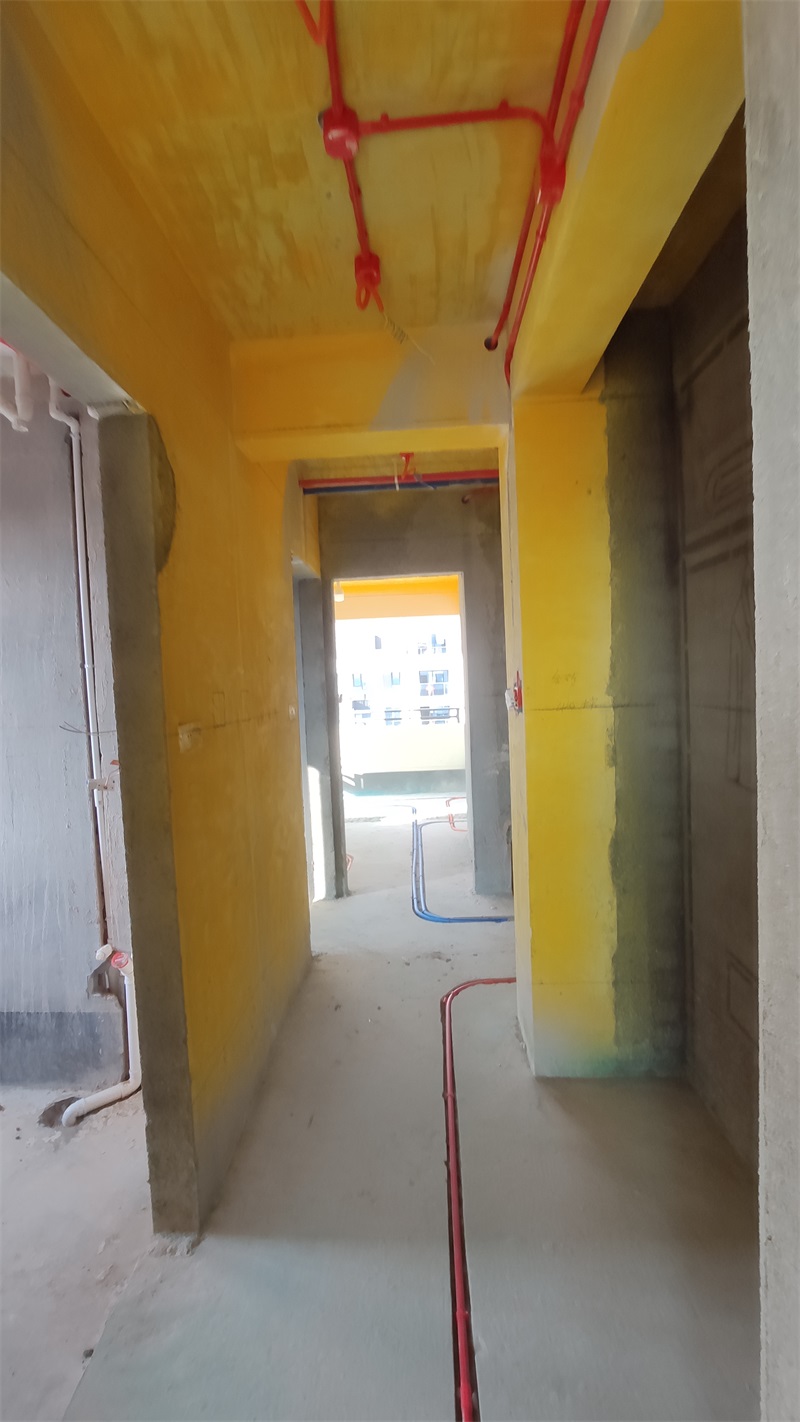

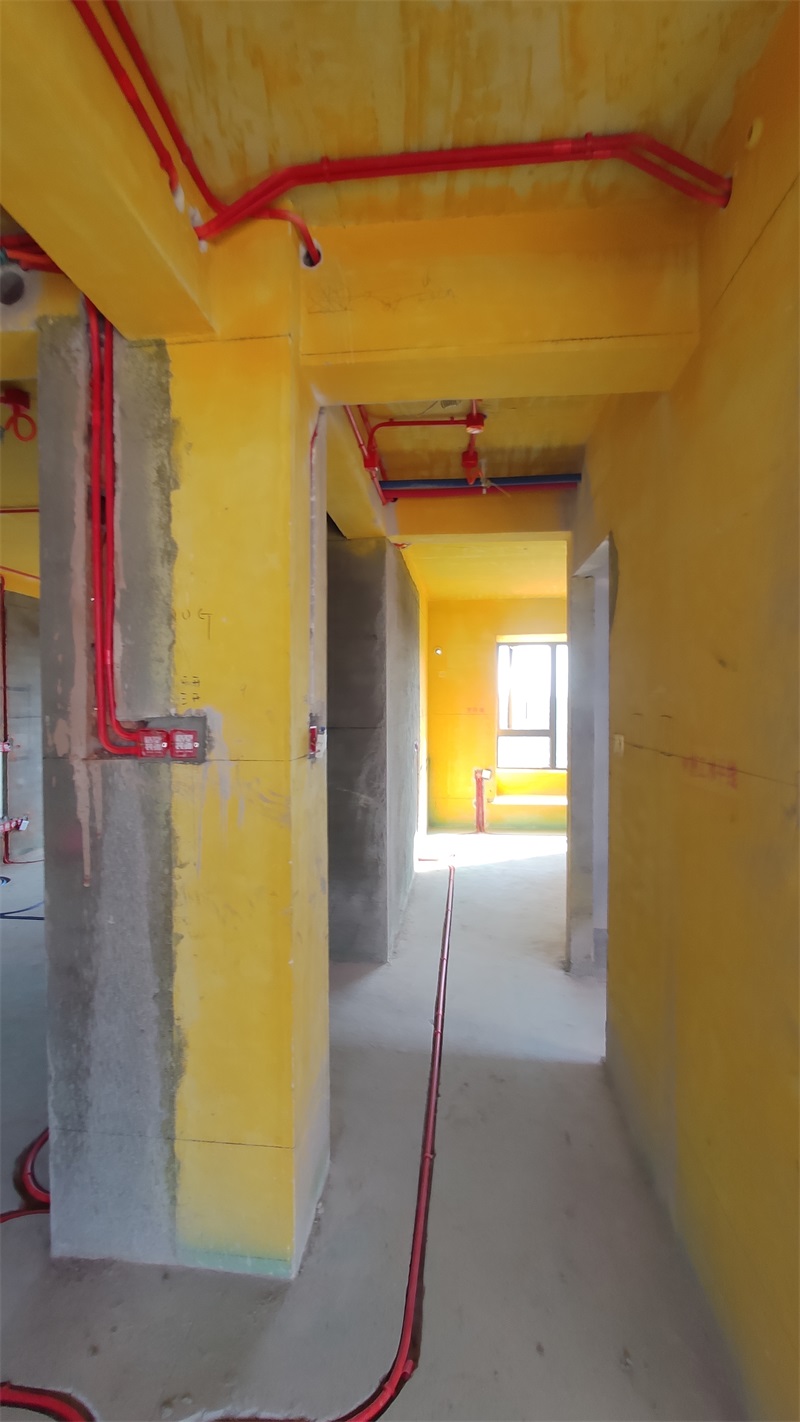

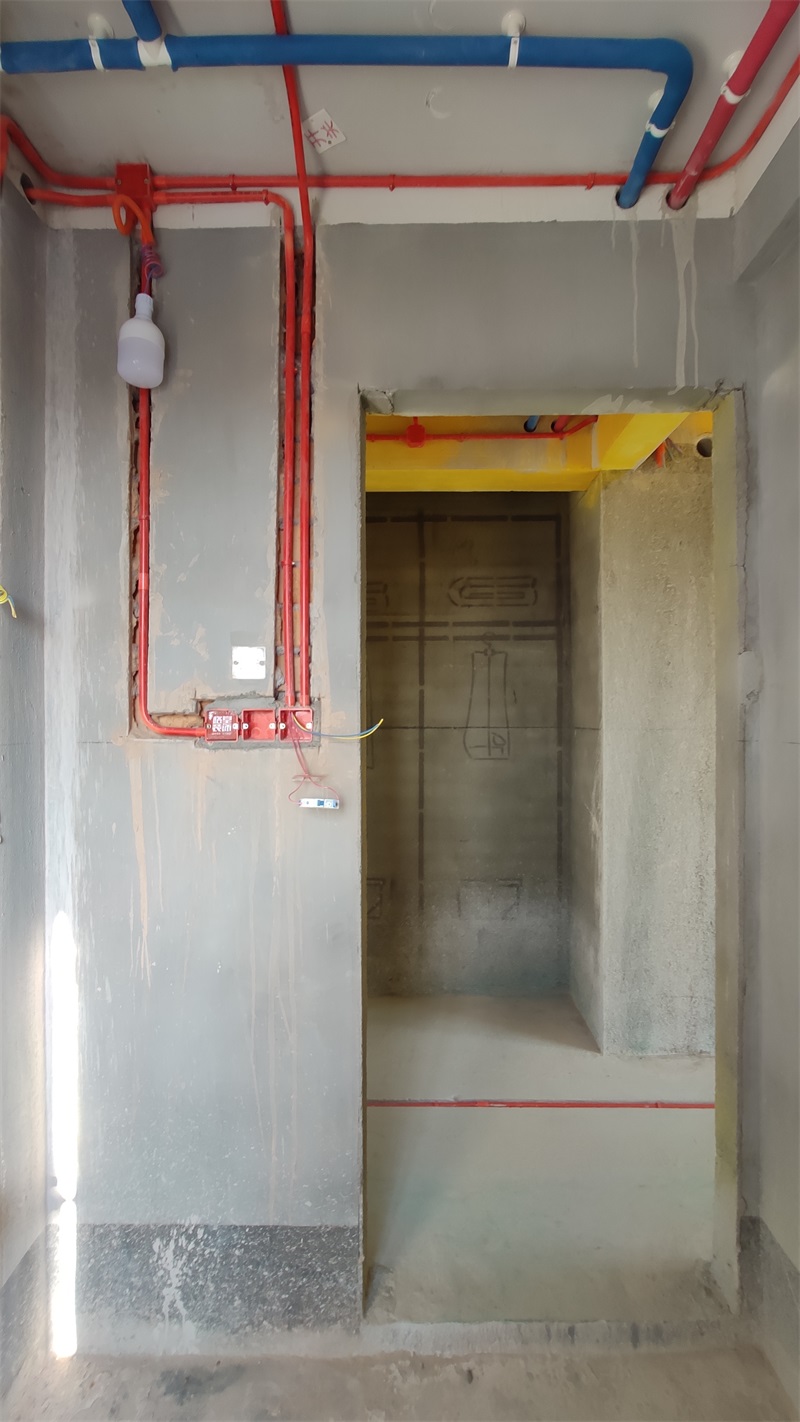

水管吊卡间距应小于80cm，转角处必须要有吊卡,（吊卡距转角处间距不大于15cm)，水管交叉处采用过桥弯头









回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-1-2 09:09:30 | 显示全部楼层

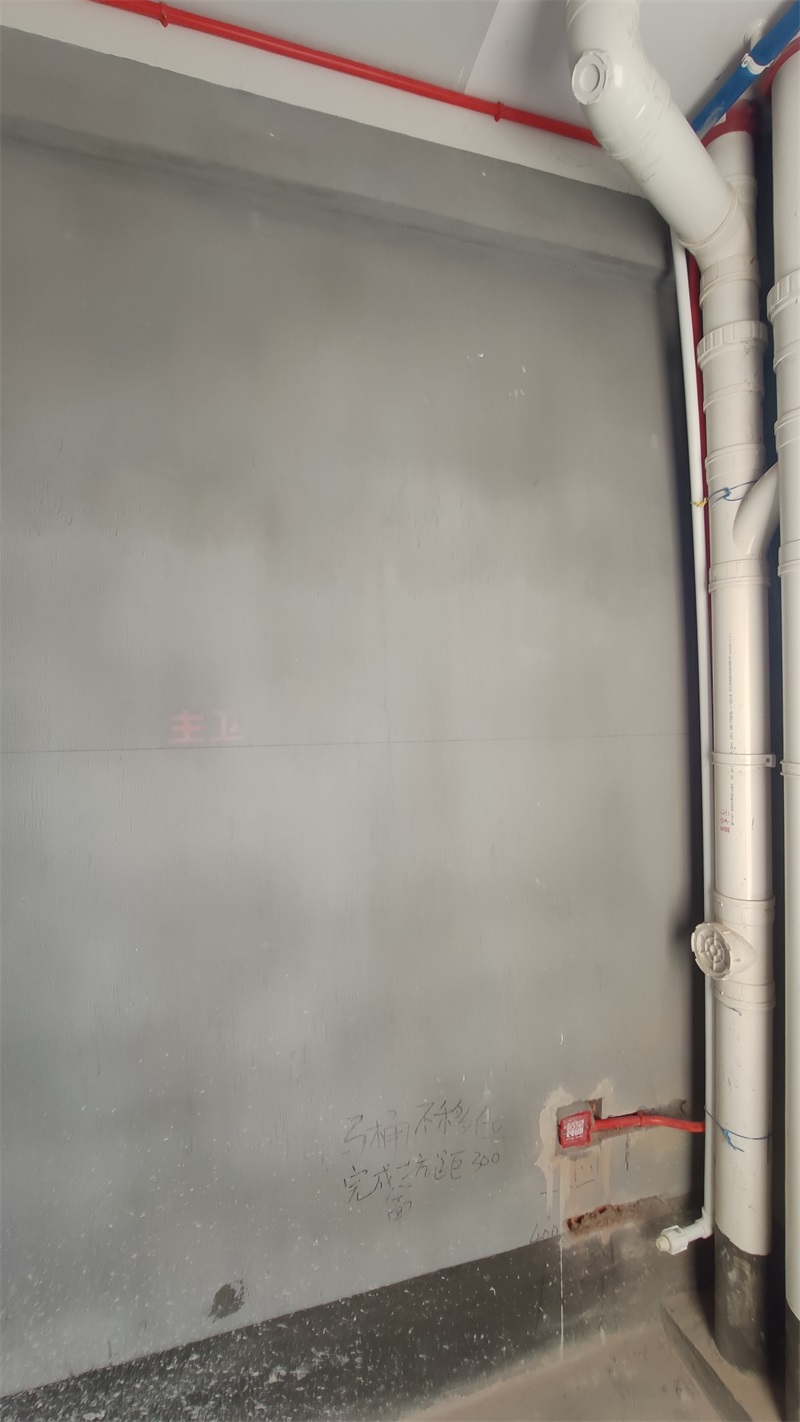

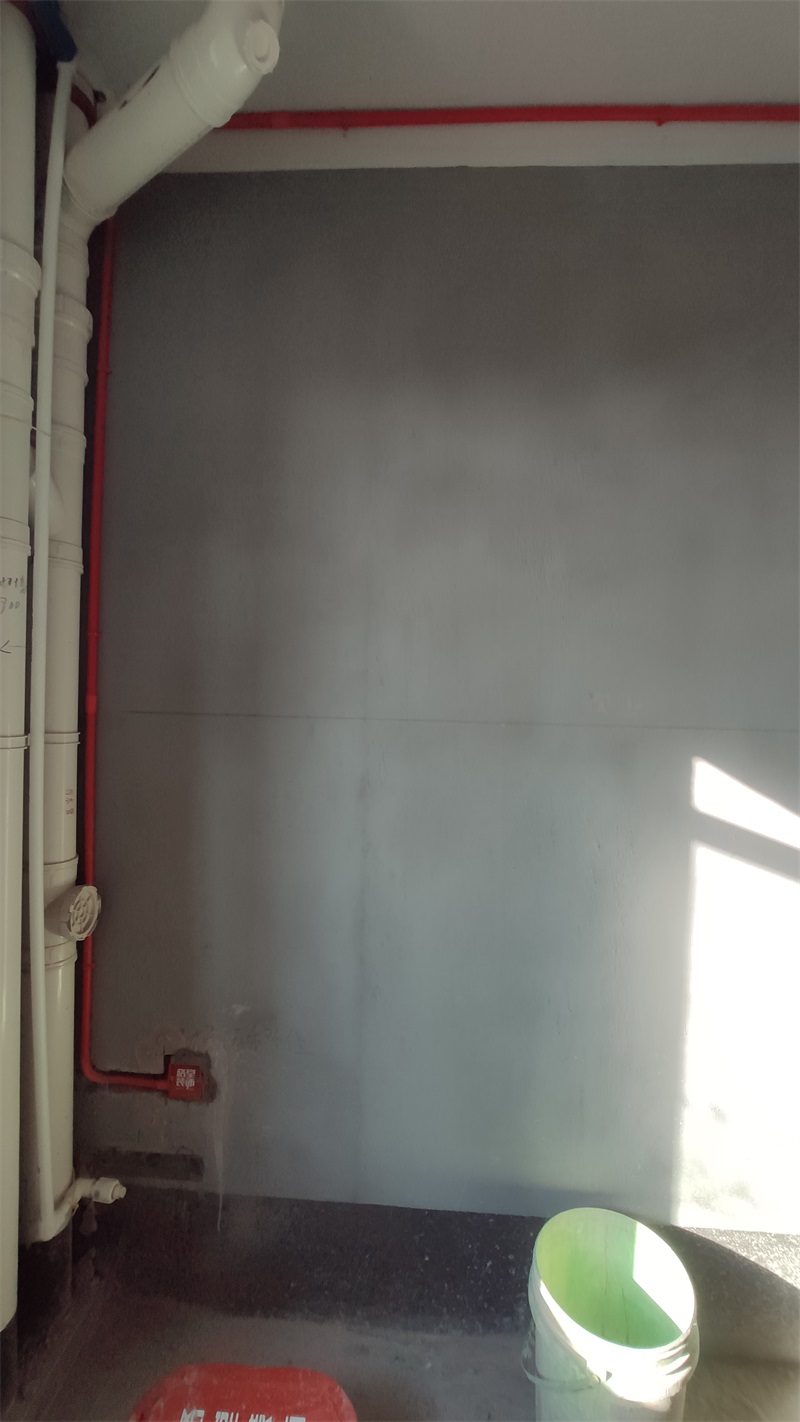

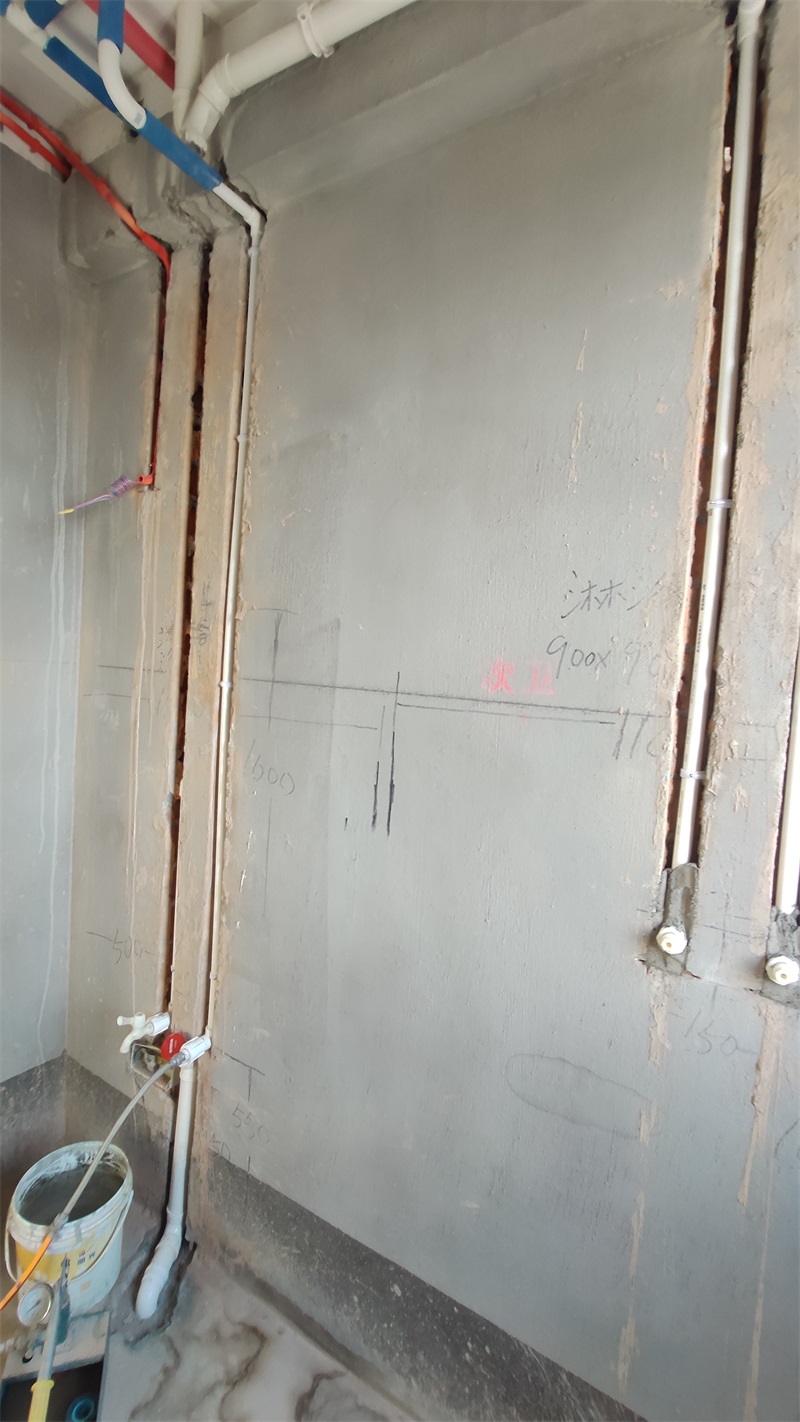

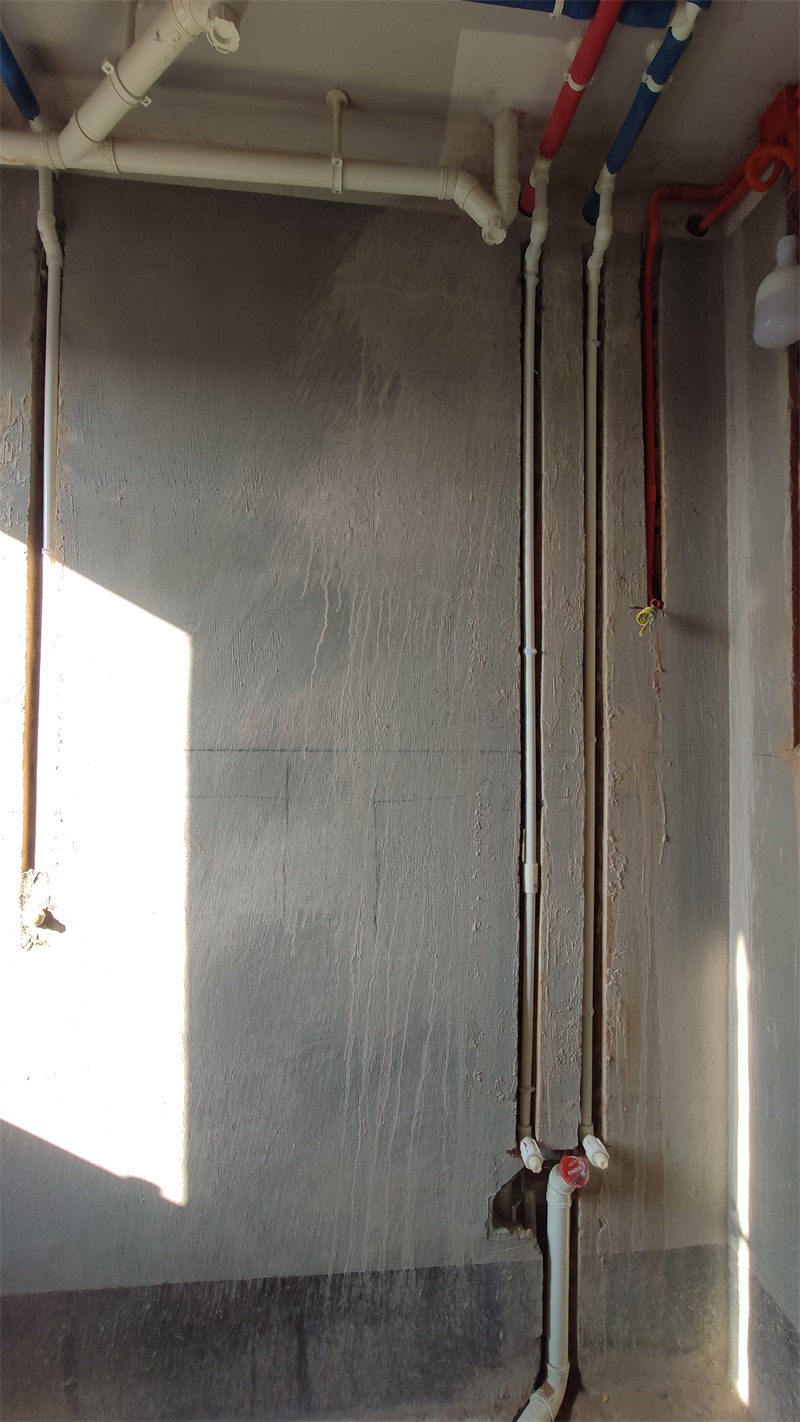

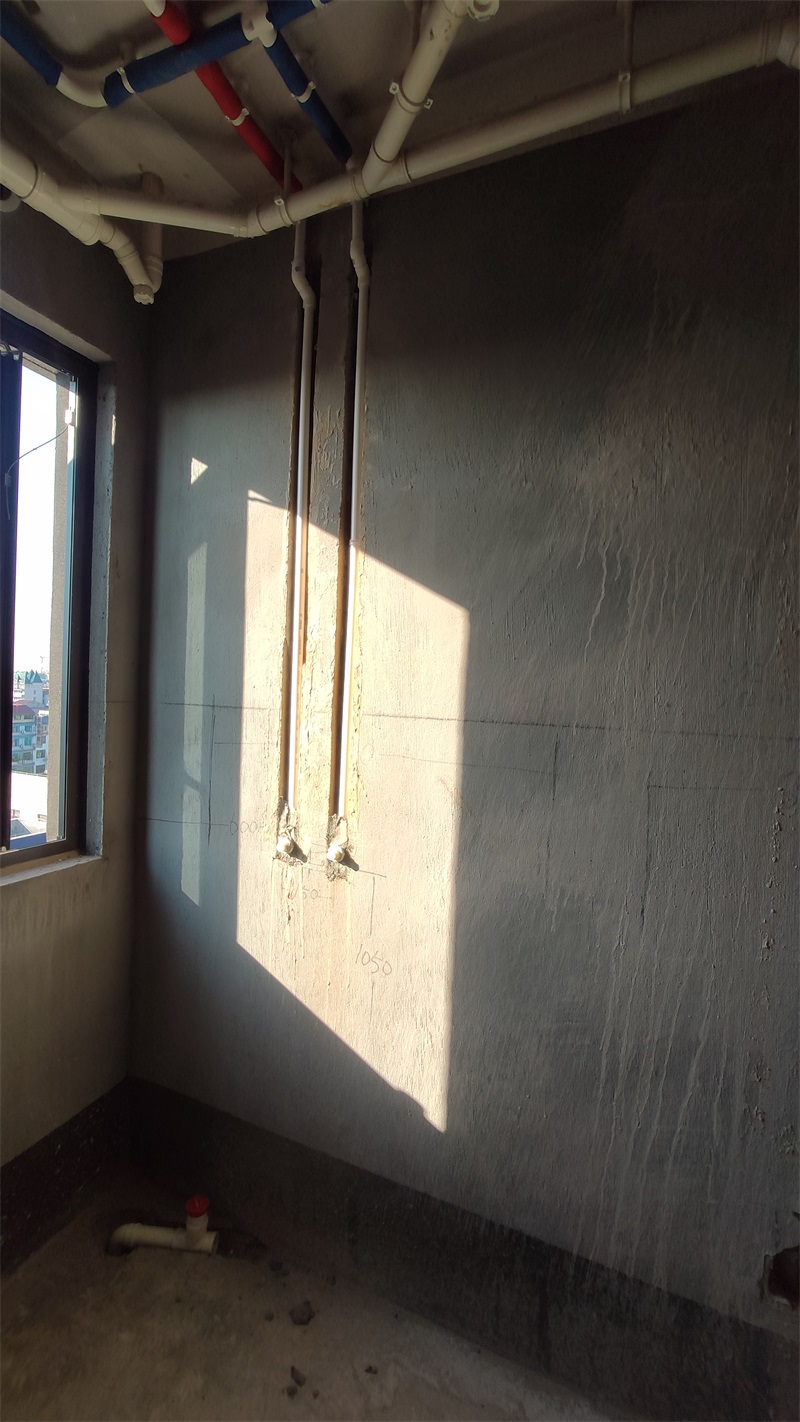

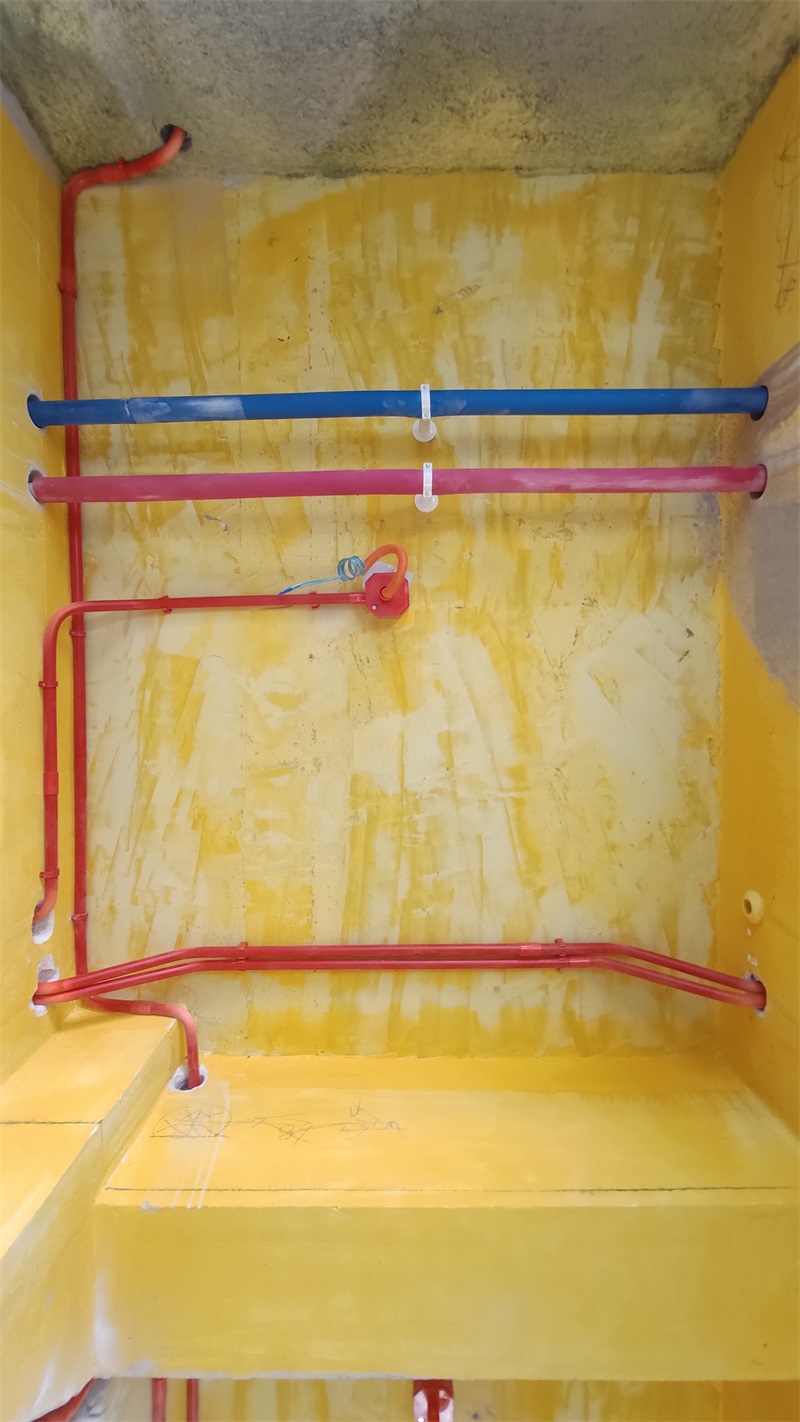

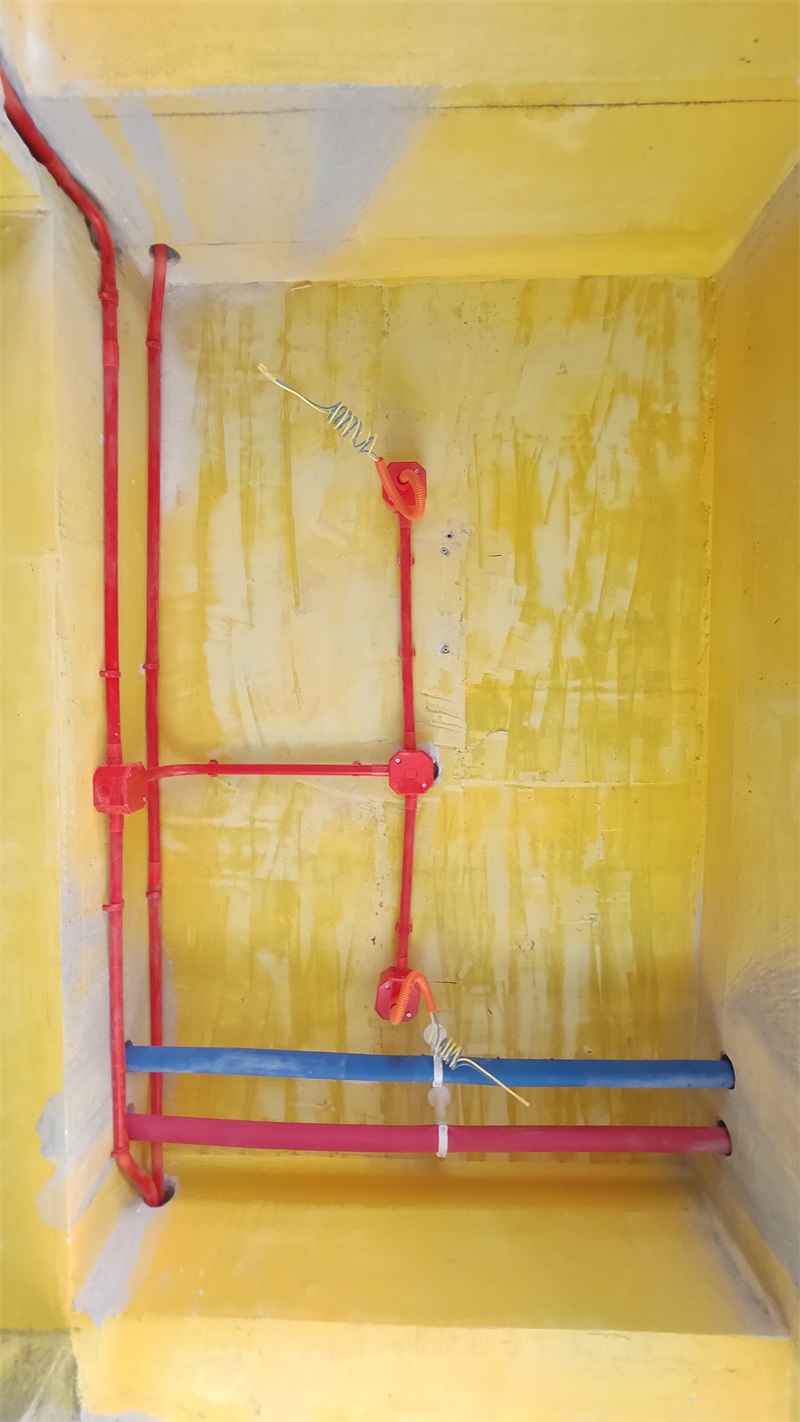

红色保温棉代表热水，蓝色保温棉代表冷水，走墙水管采用下垂式安装









回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-1-2 09:10:22 | 显示全部楼层

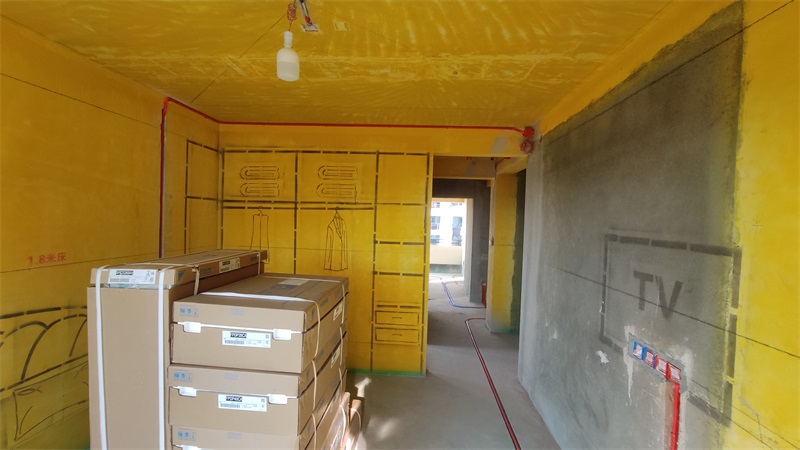

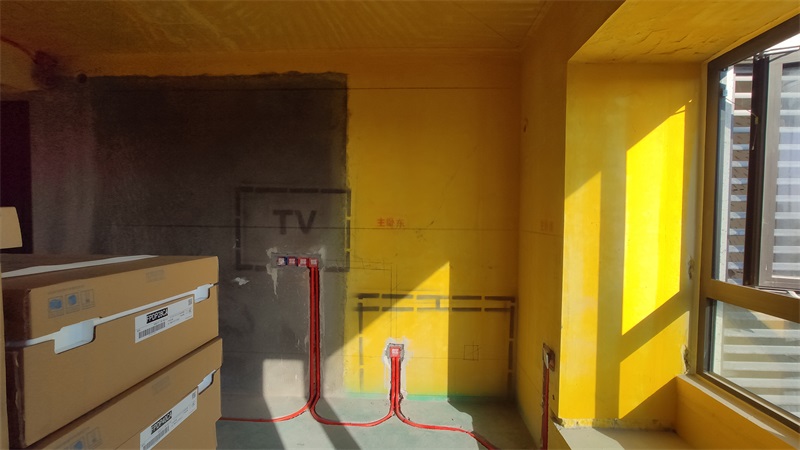

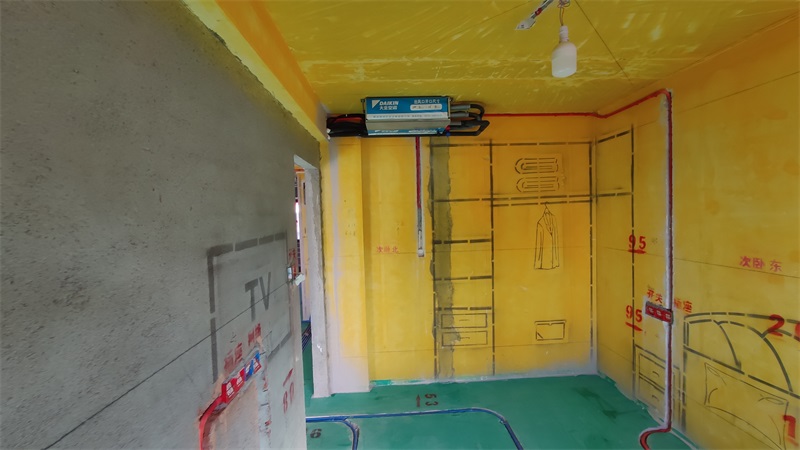

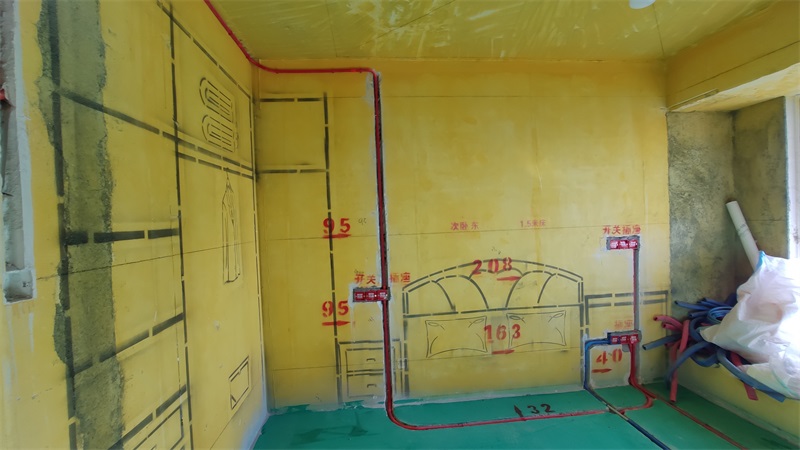

卧室内电视机电源由开关控制









回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-1-2 09:11:26 | 显示全部楼层

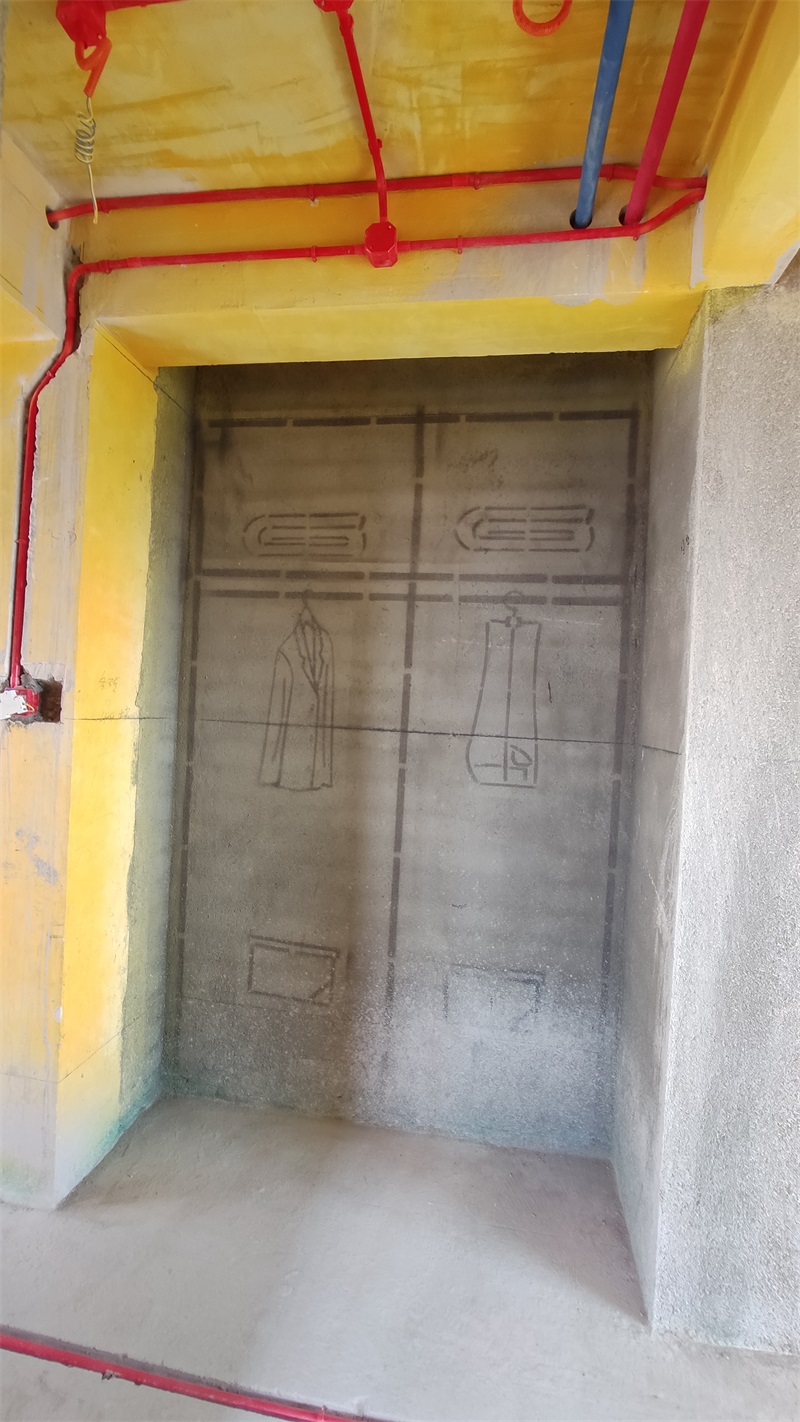

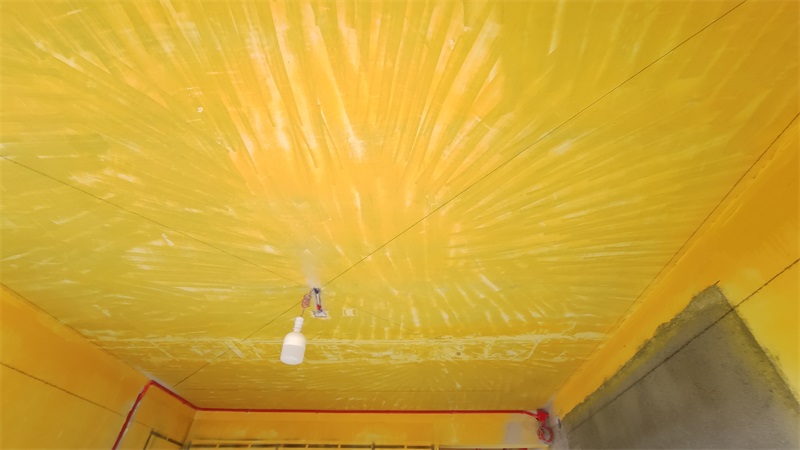

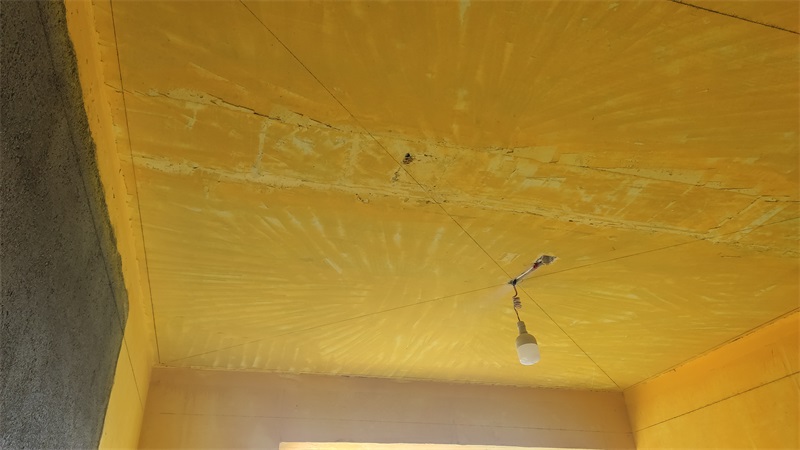

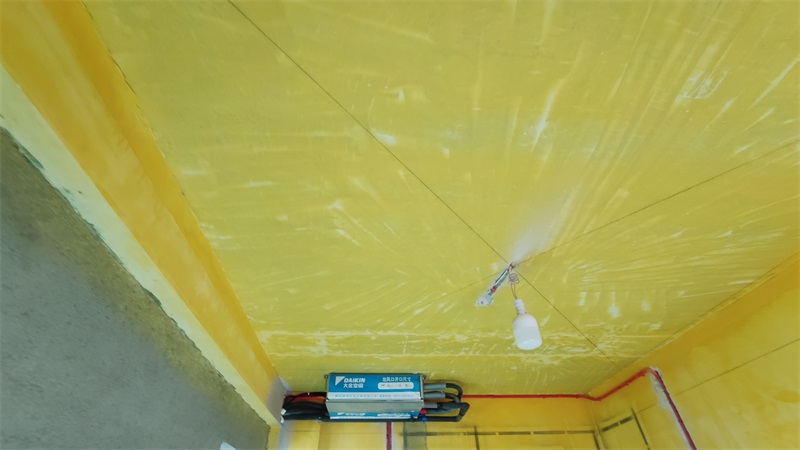

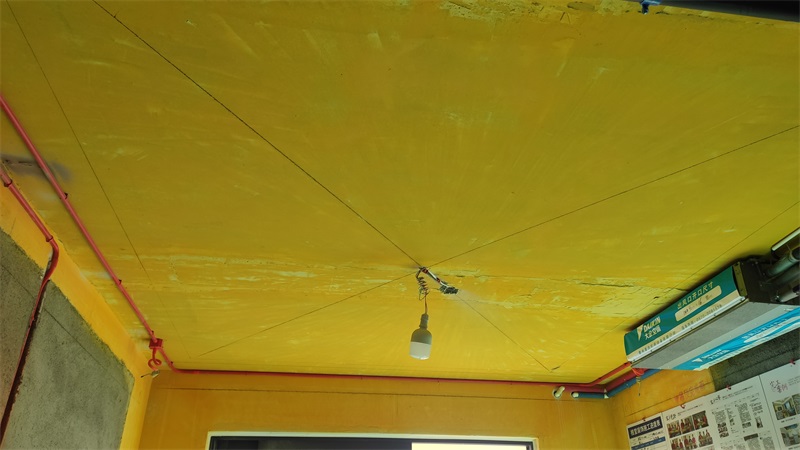

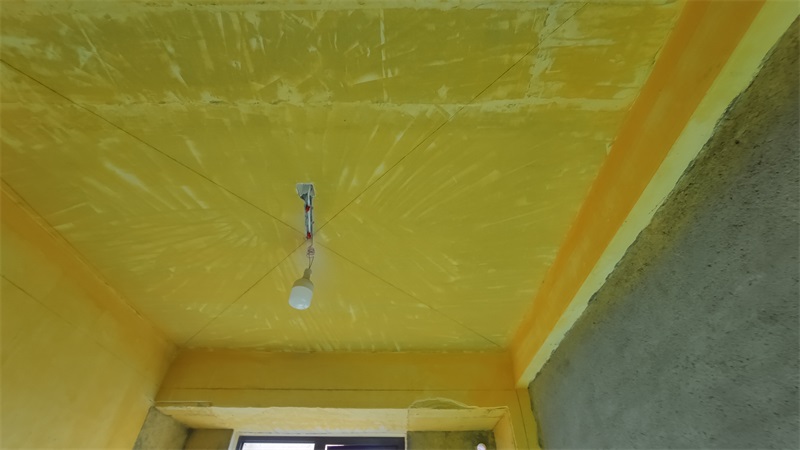

吊顶内布线应穿管，筒灯位置布线，应按照要求用波纹管套到位，吊顶灯线用八角盒分开，顶面线管用U形卡固定













回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-1-2 09:12:01 | 显示全部楼层

强弱电线管交叉处使用铁管或铁过桥湾交叉，防止信号干扰










回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-1-2 09:12:32 | 显示全部楼层

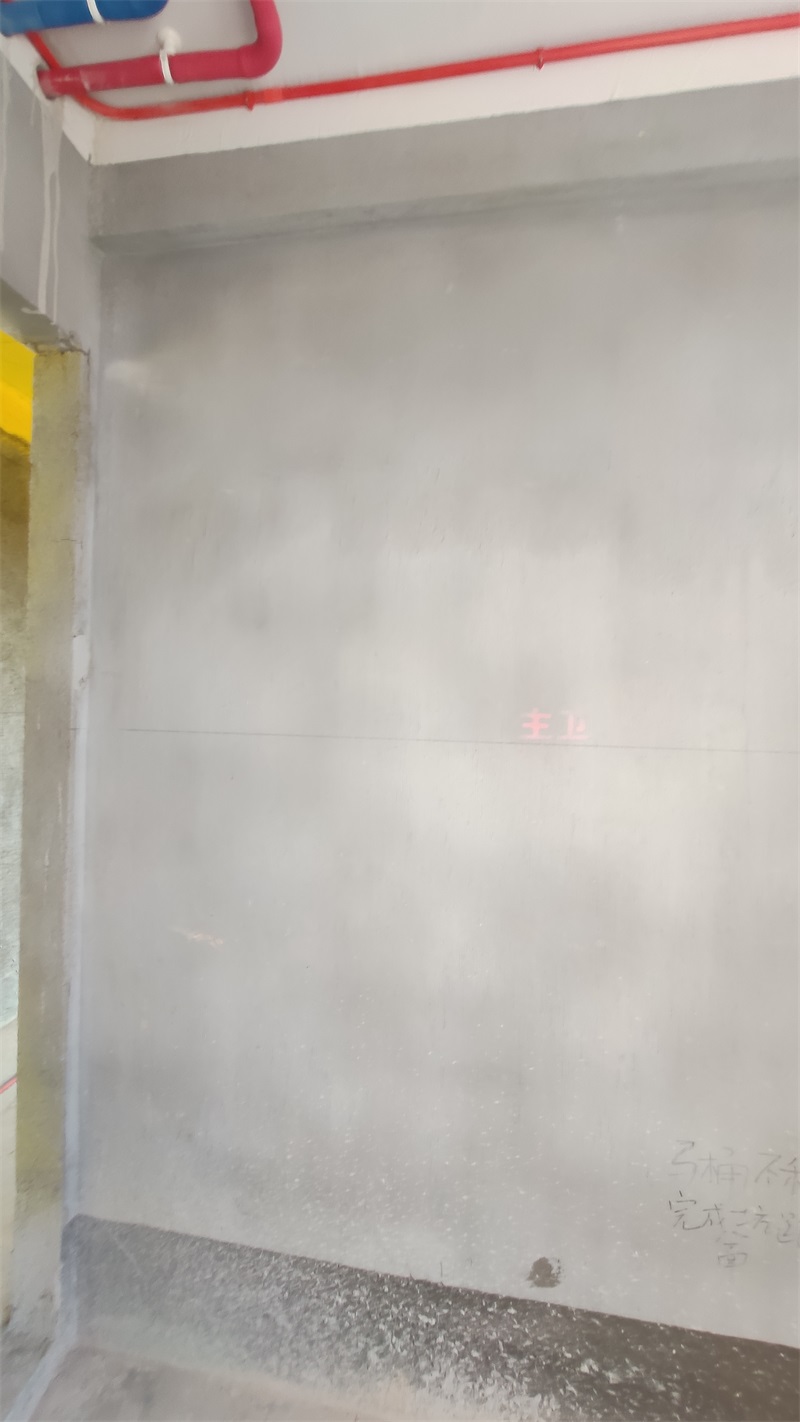

走墙水管贴瓷砖部位不需要包保温棉









回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-1-2 09:13:01 | 显示全部楼层

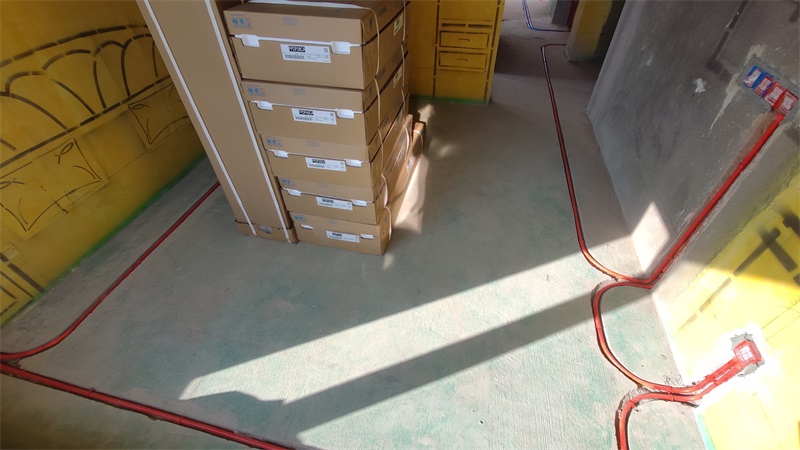

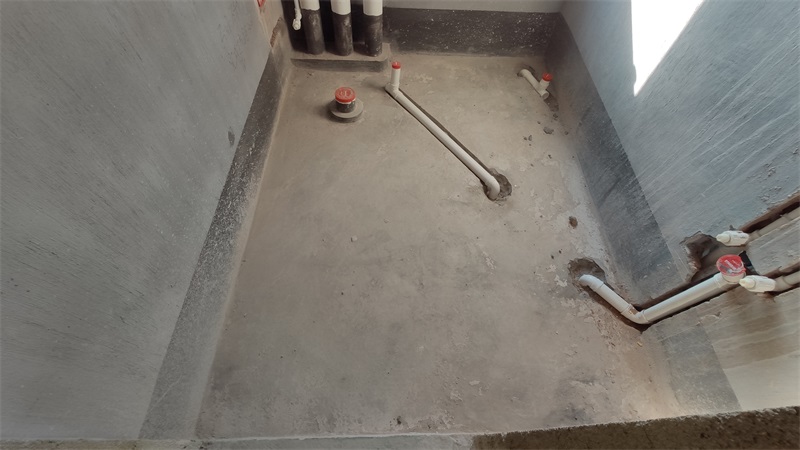

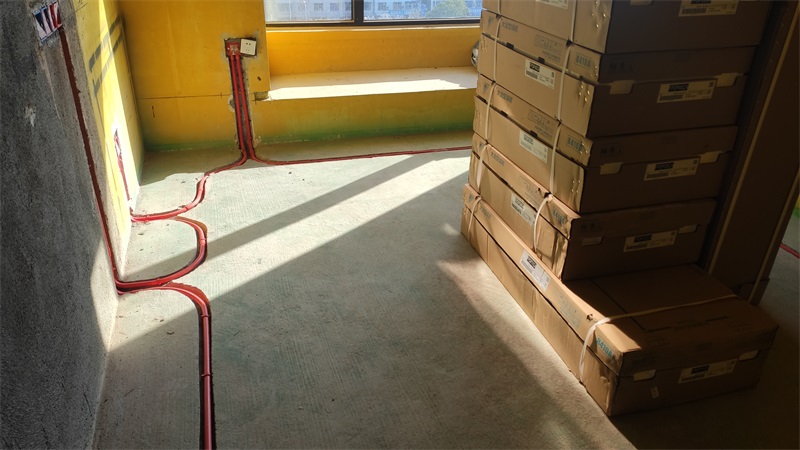

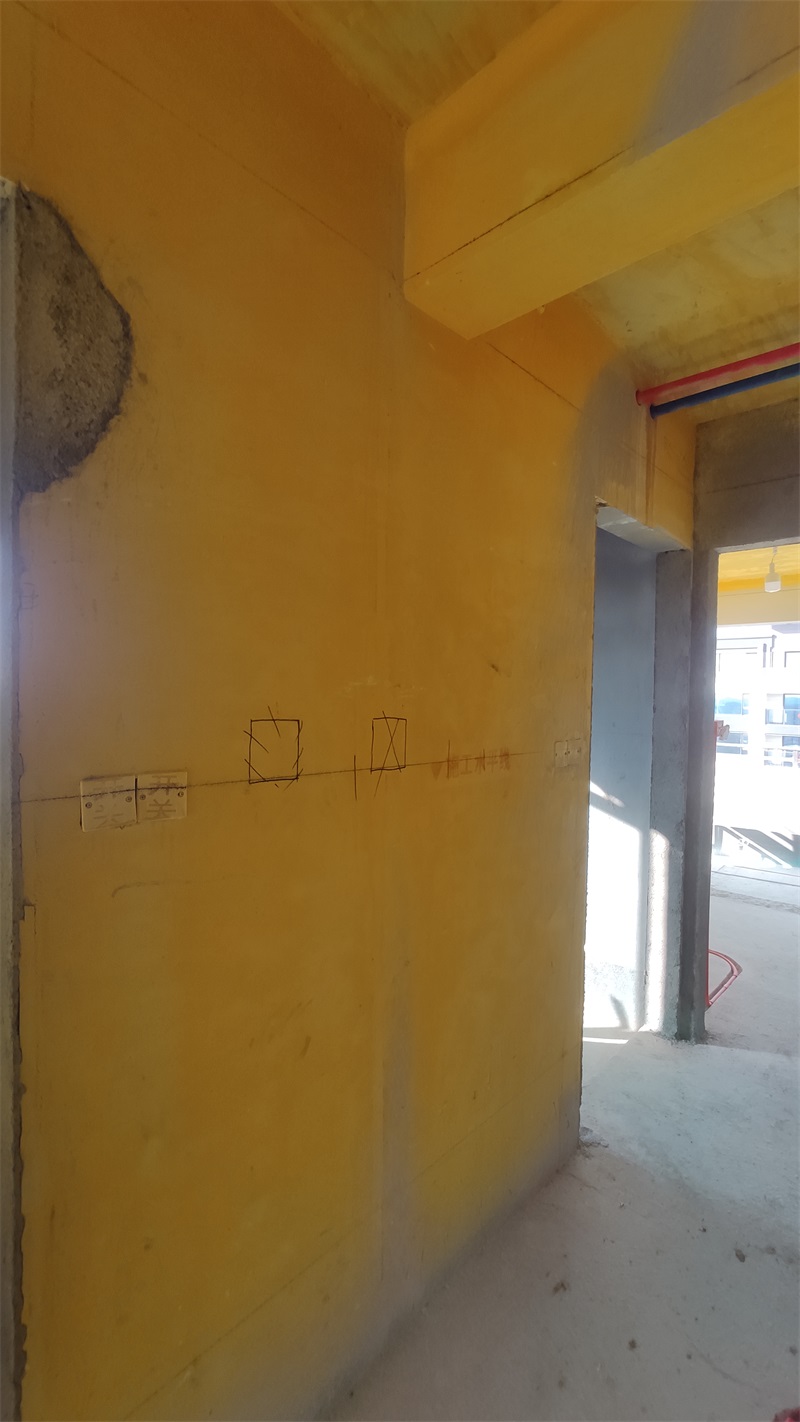

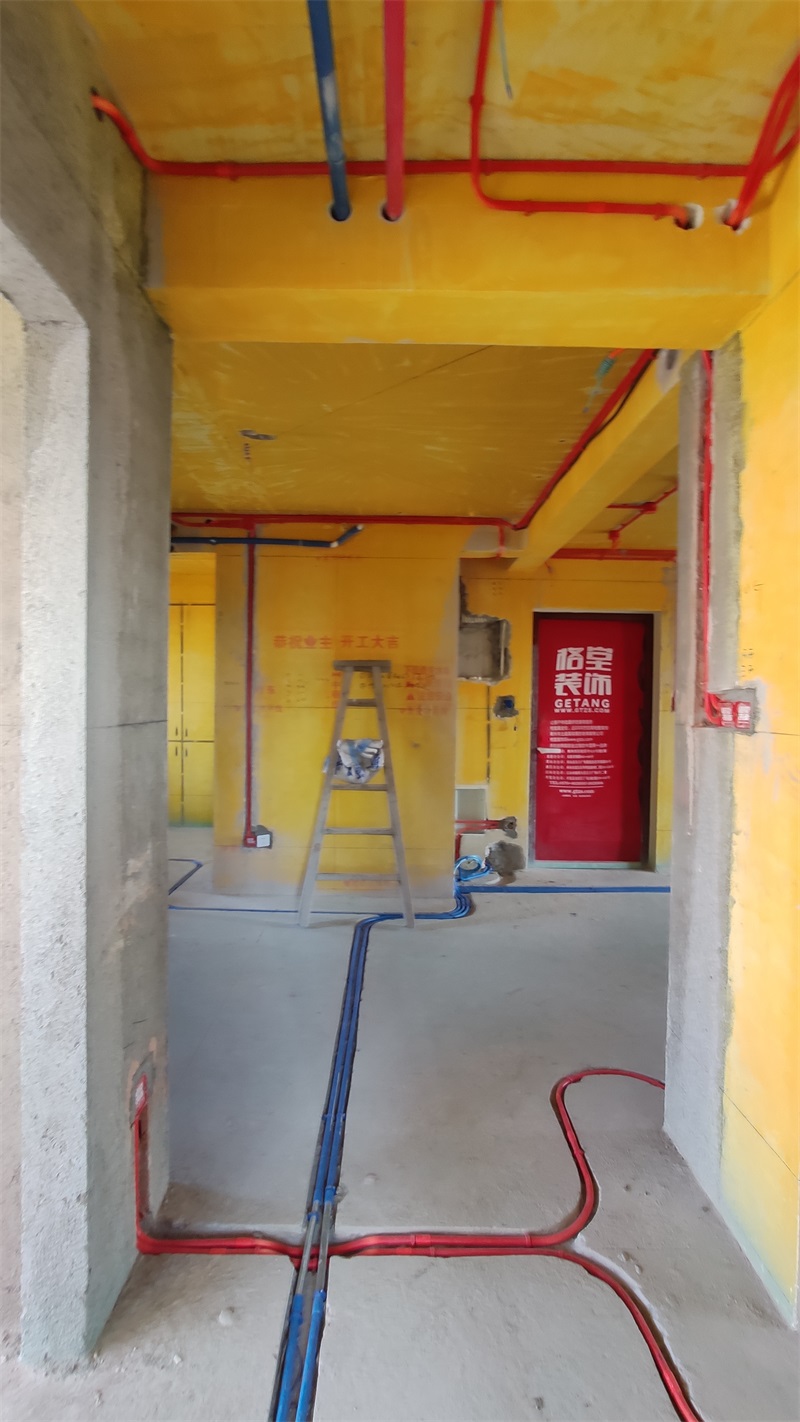

水电施工阶段








回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-1-12 15:40:49 | 显示全部楼层

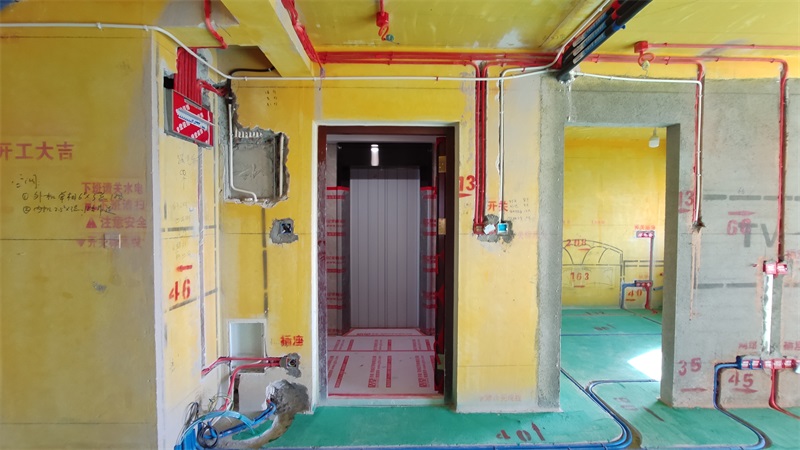

水电施工结束 开始水电验收








回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-1-12 15:41:43 | 显示全部楼层

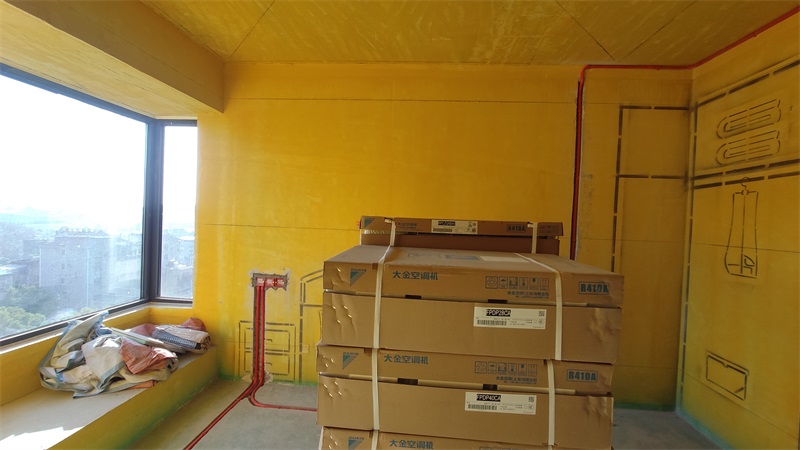

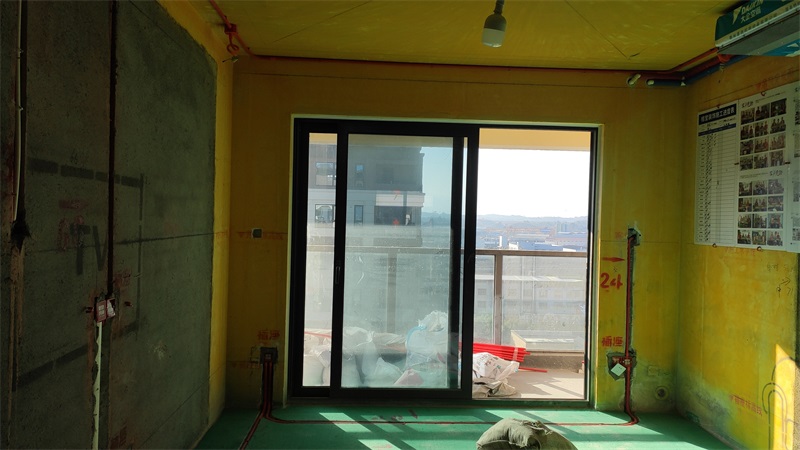

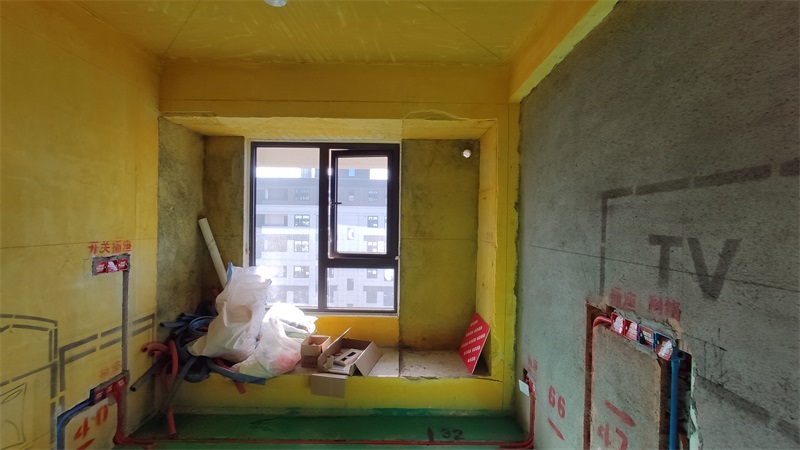

客厅




回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-1-12 15:42:05 | 显示全部楼层

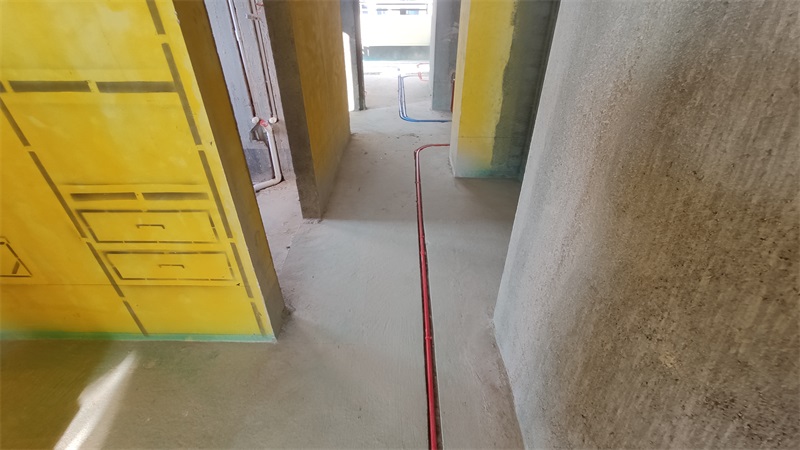

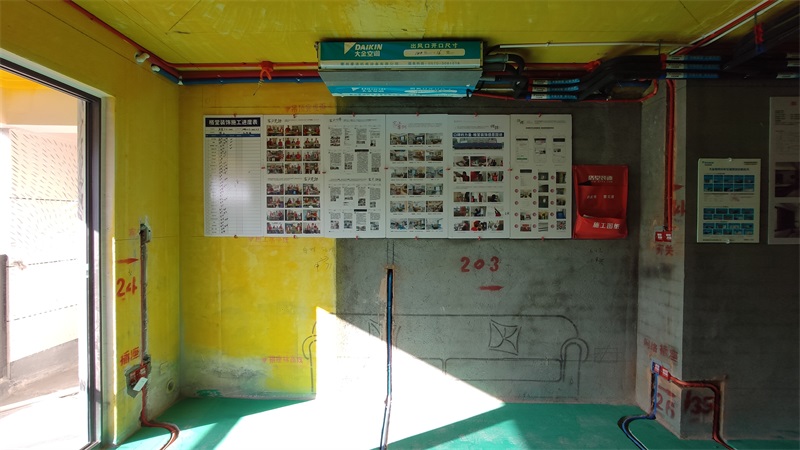

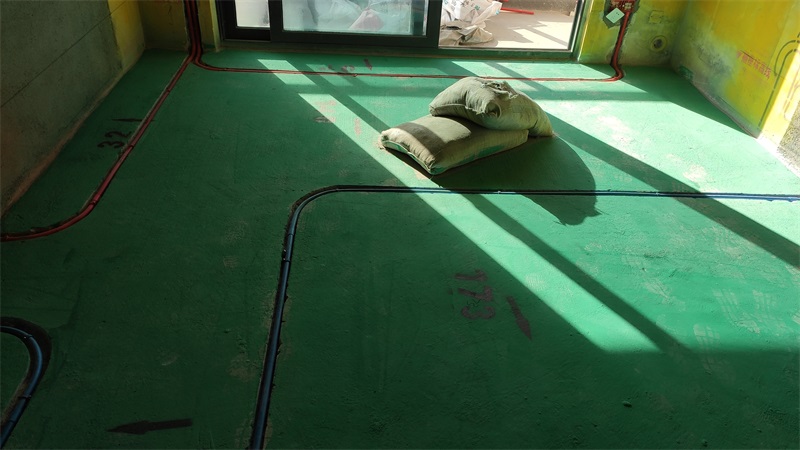

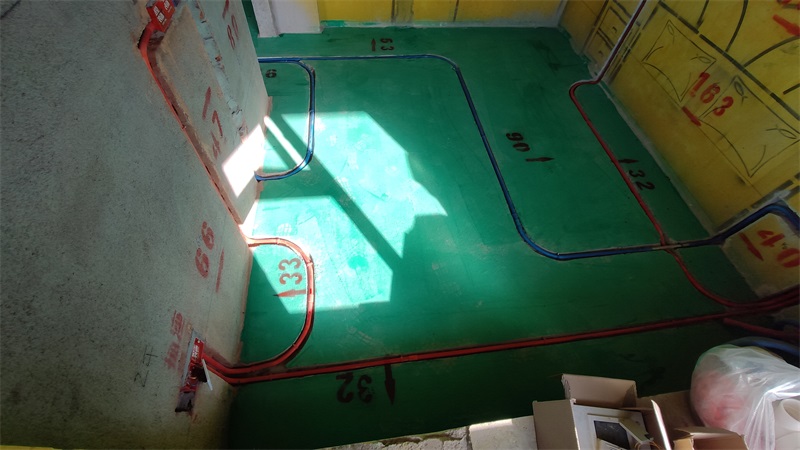

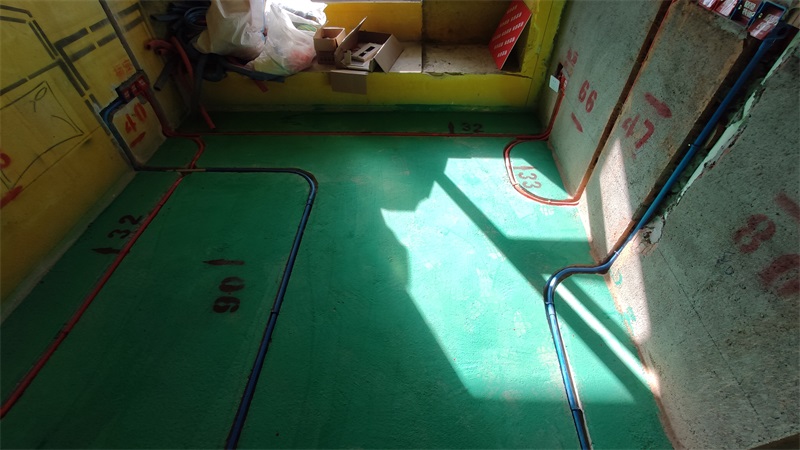

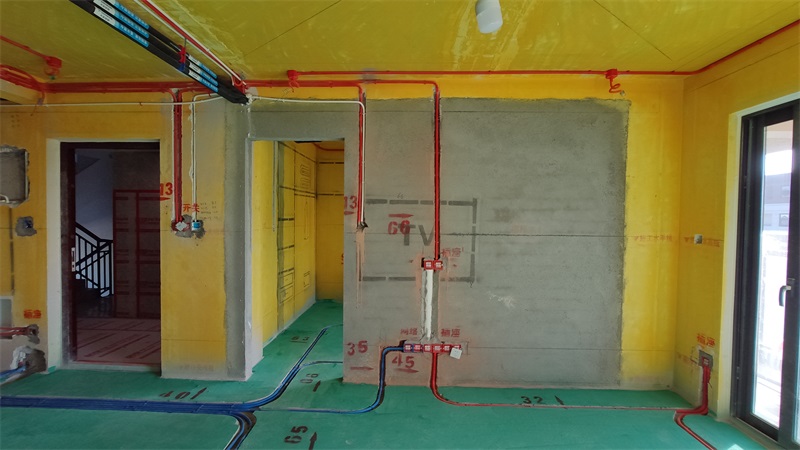

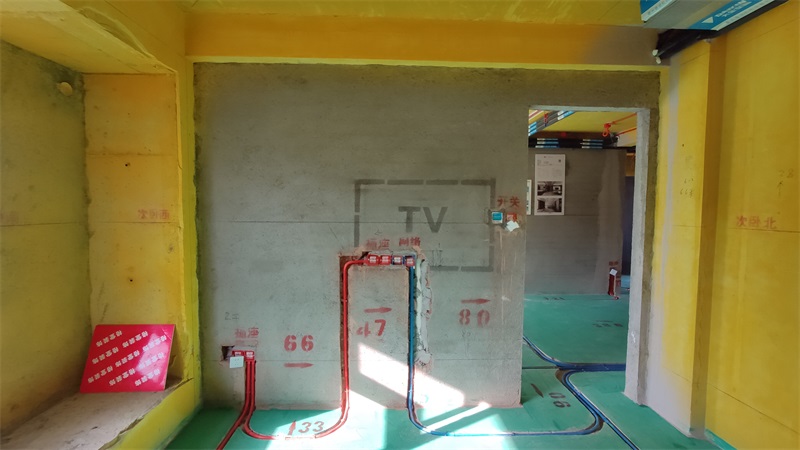

客厅线路布置









回复 支持 反对

使用道具 举报
