月亮湾雅园23-5#235㎡美式——原木乡村

发表于 2021-4-9 15:57:27

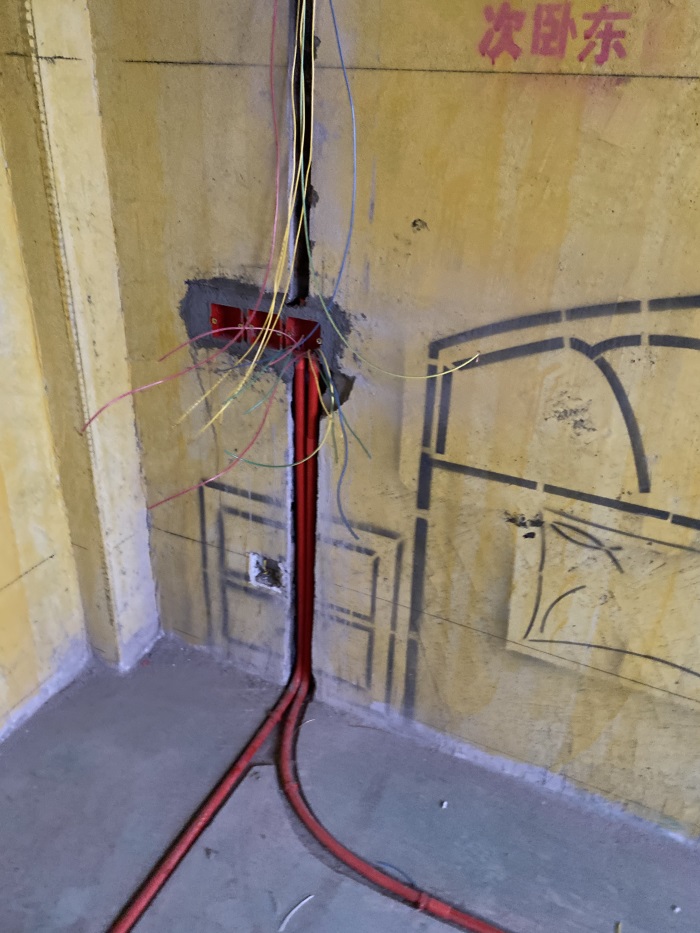

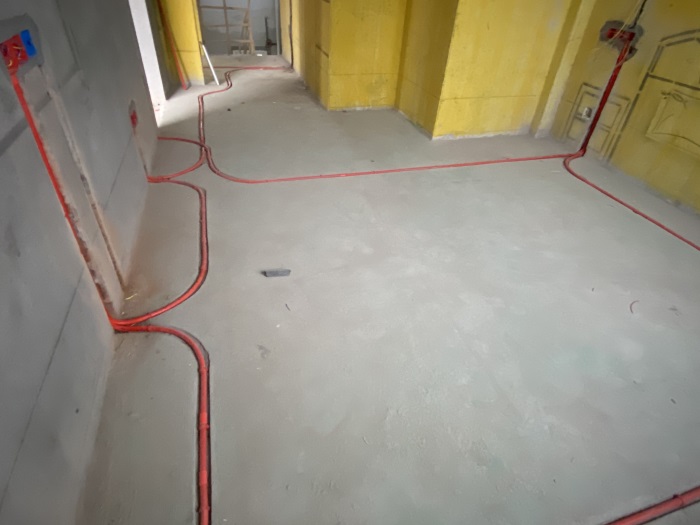

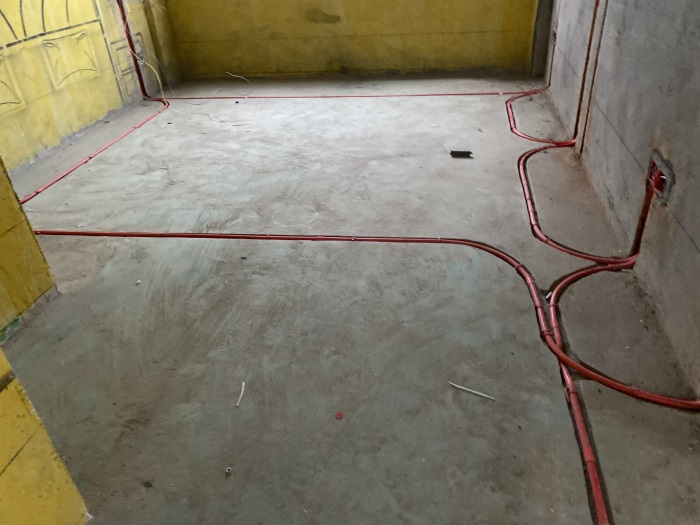

二楼次卧地面线管布置平整，并且开槽标准，线管低于地面1公分，地面开槽圆弧形，大湾工艺，既方便电线抽拉和更换，又平整美观哦！

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤。

发表于 2021-4-9 15:58:41

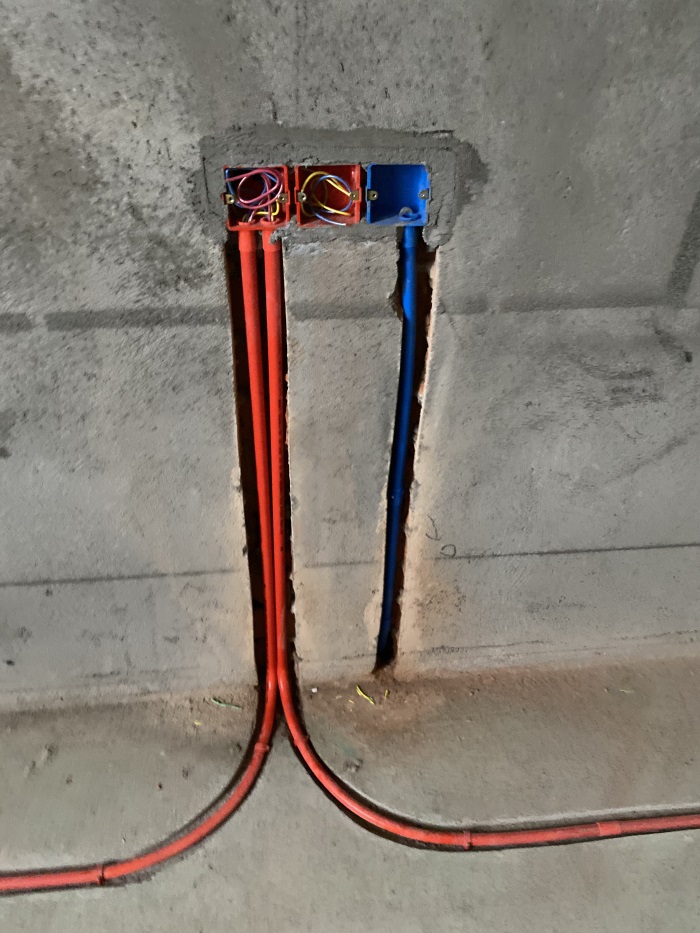

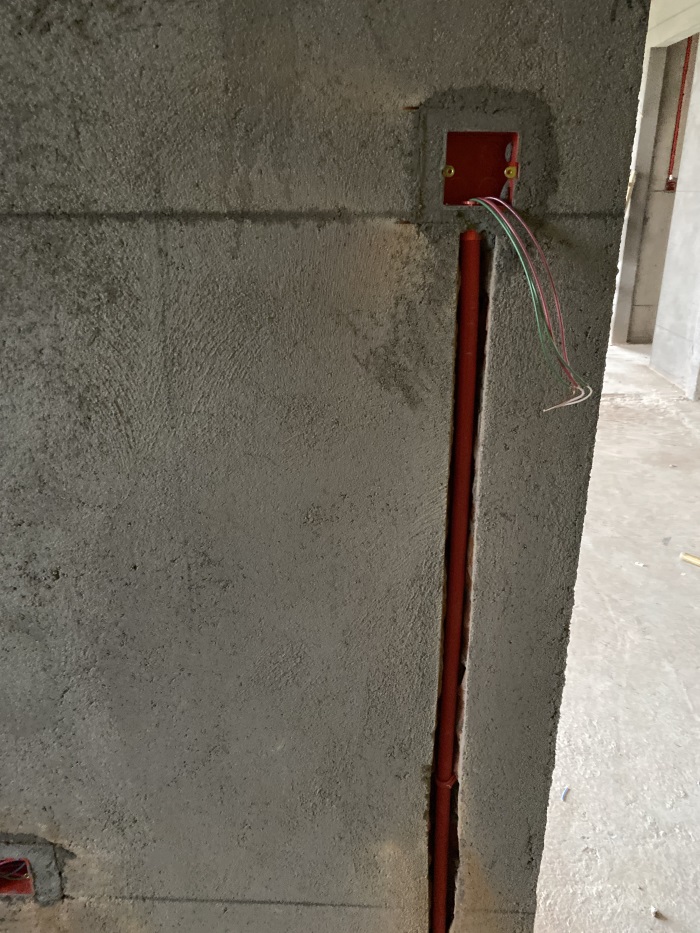

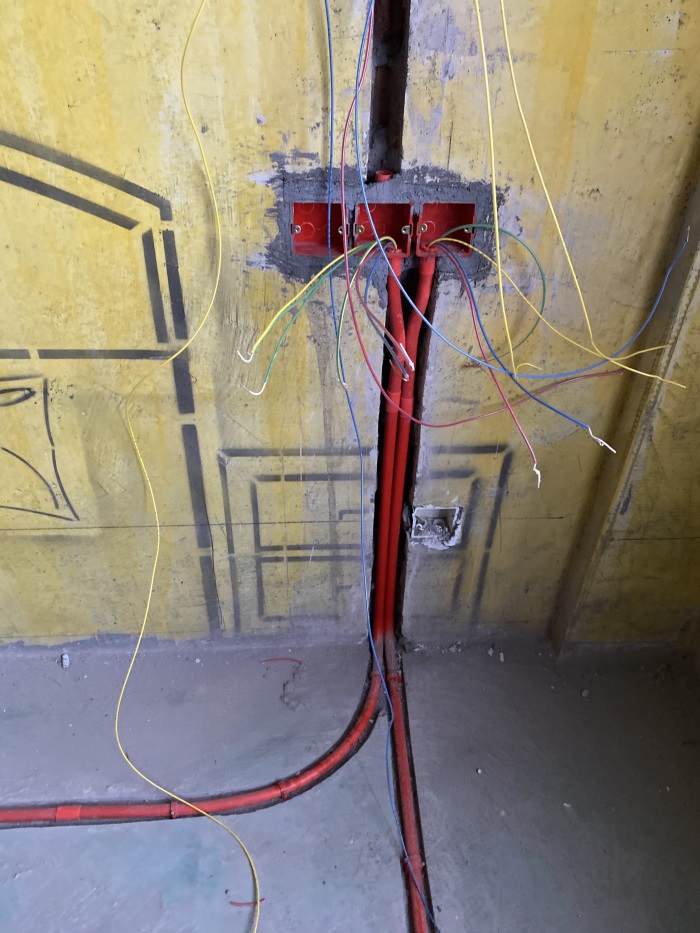

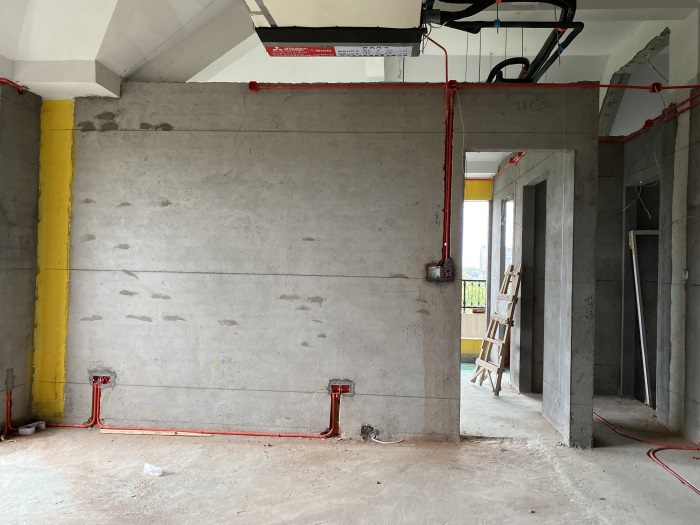

二楼次卧墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

强电用红线盒、红线管，弱电用蓝线盒、蓝线管。线管要加杯梳，方便抽拉电线和后期维护。

发表于 2021-4-9 16:02:15

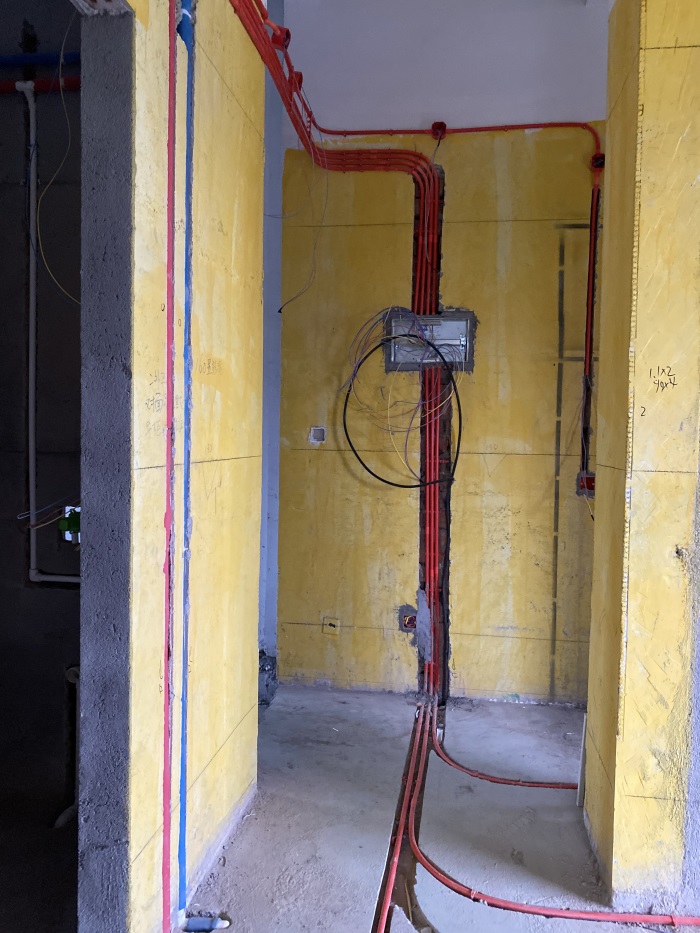

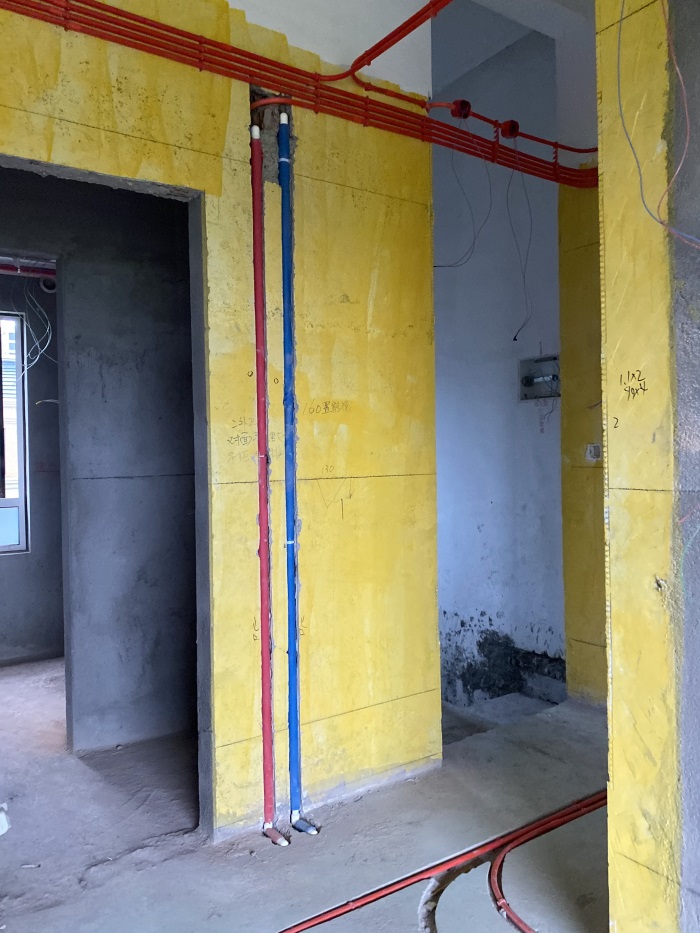

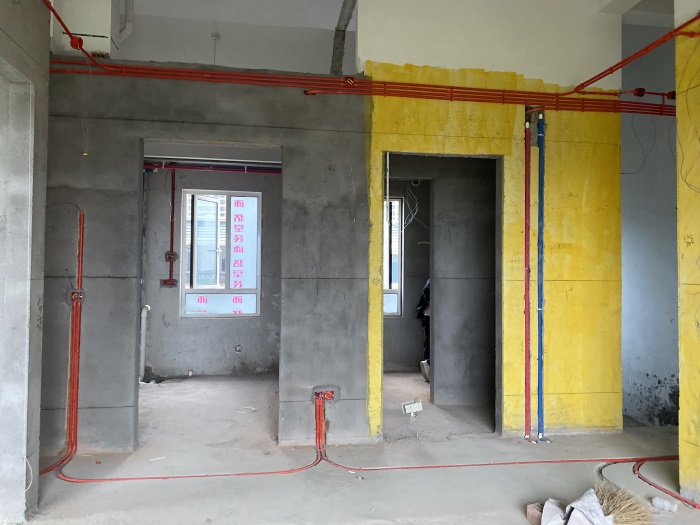

二楼房间过道，墙面水管和线管，布置横平竖直哦！

墙面水管下垂式安装，防止后期安装打到水管。并且水管全部走墙，.水管用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防墙体霉变，工艺非常规范！

墙面普通插座离地净高30厘米。

发表于 2021-4-9 16:03:59

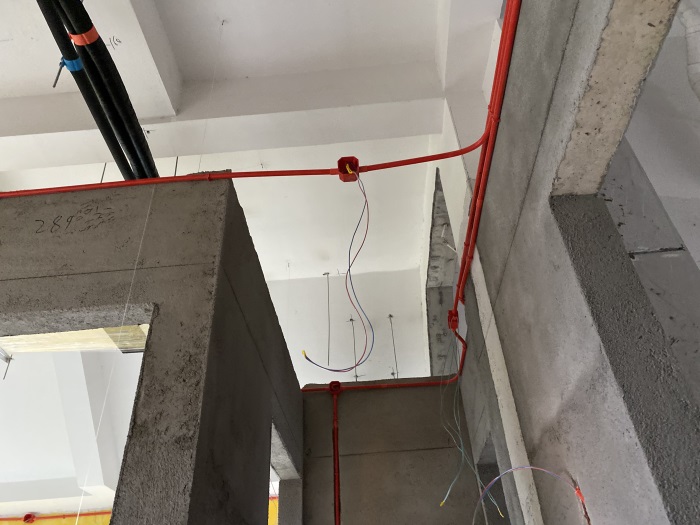

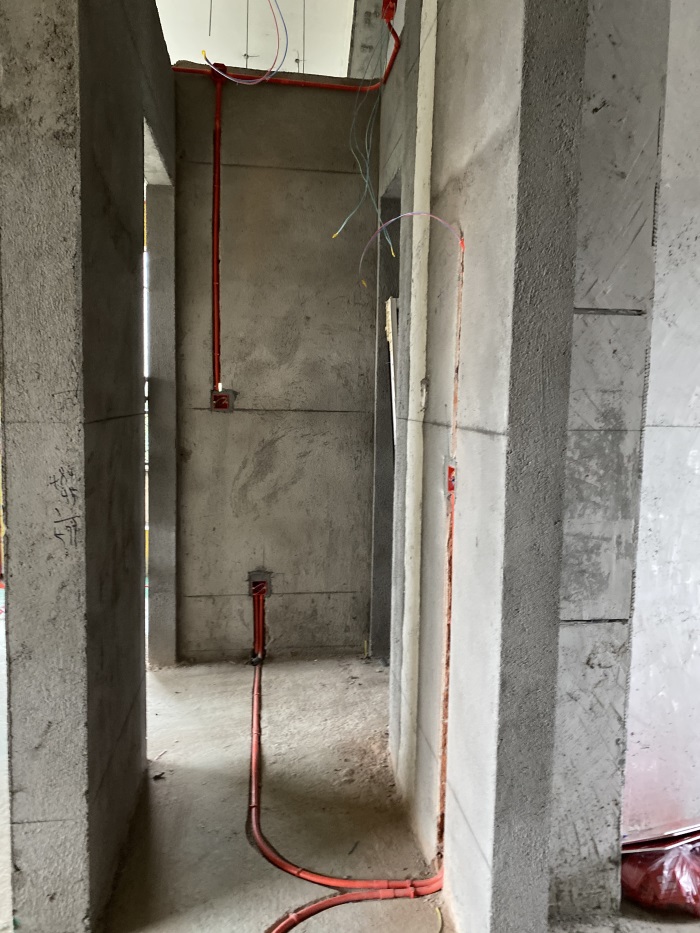

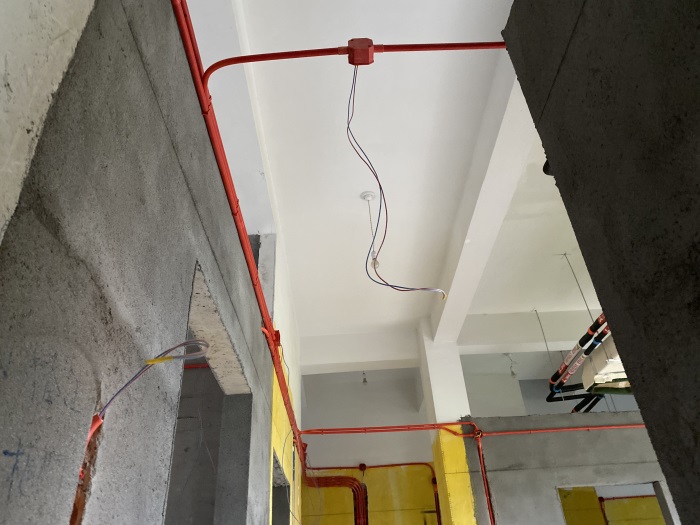

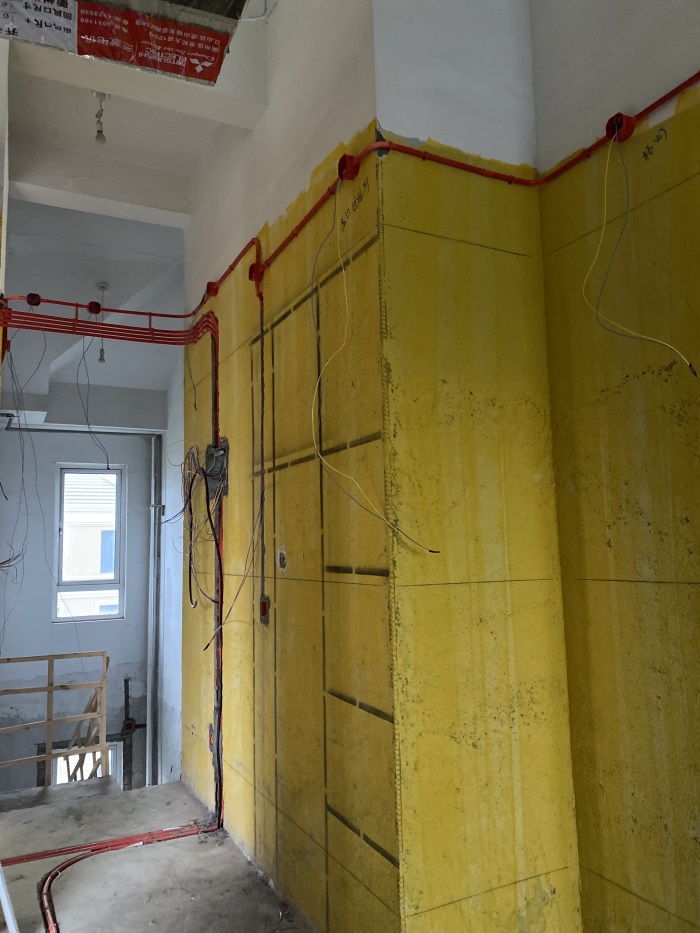

二楼房间过道，顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤。

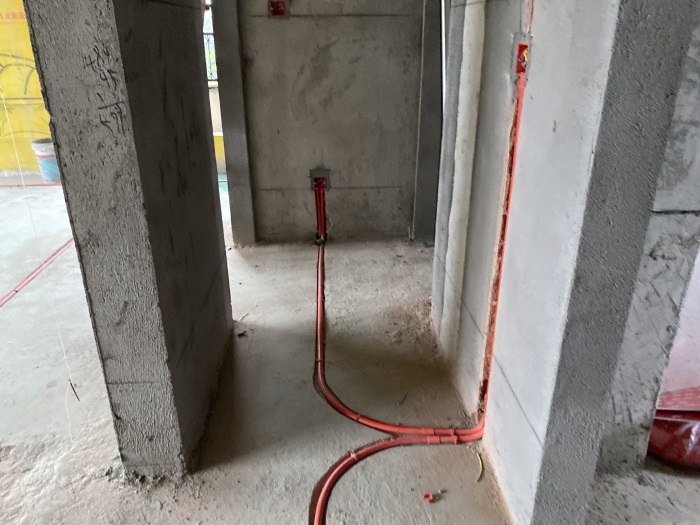

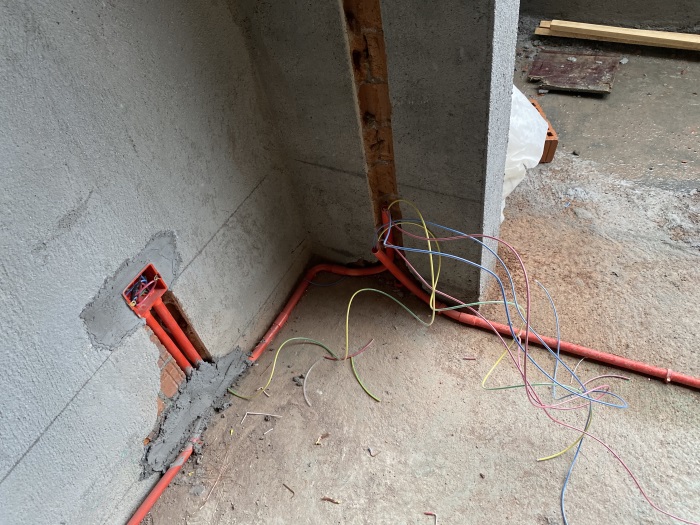

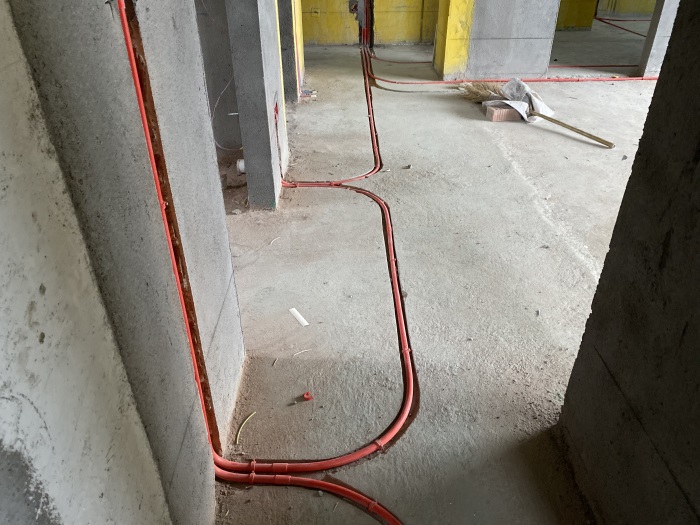

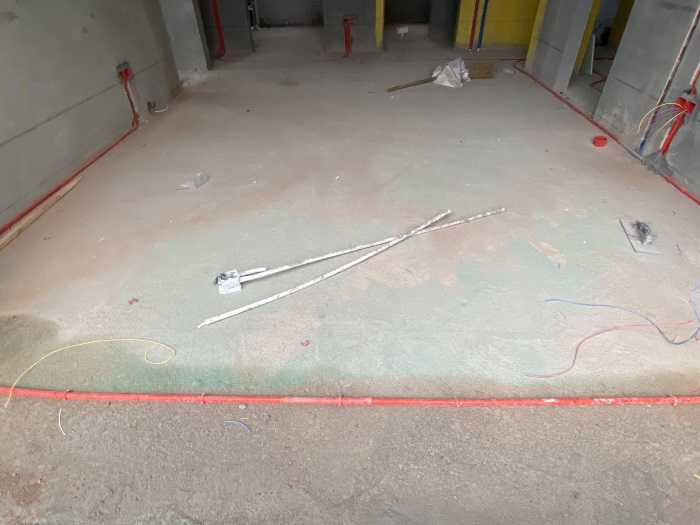

开槽标准，线管低于地面1公分，地面开槽圆弧形，大湾工艺，既方便电线抽拉和更换，又平整美观哦！

发表于 2021-4-9 16:06:09

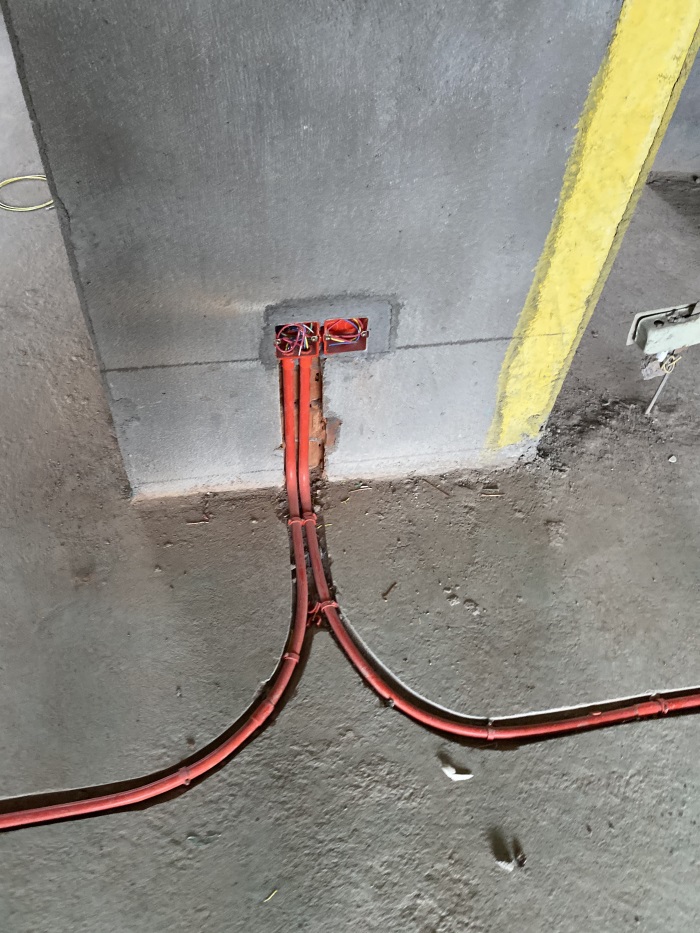

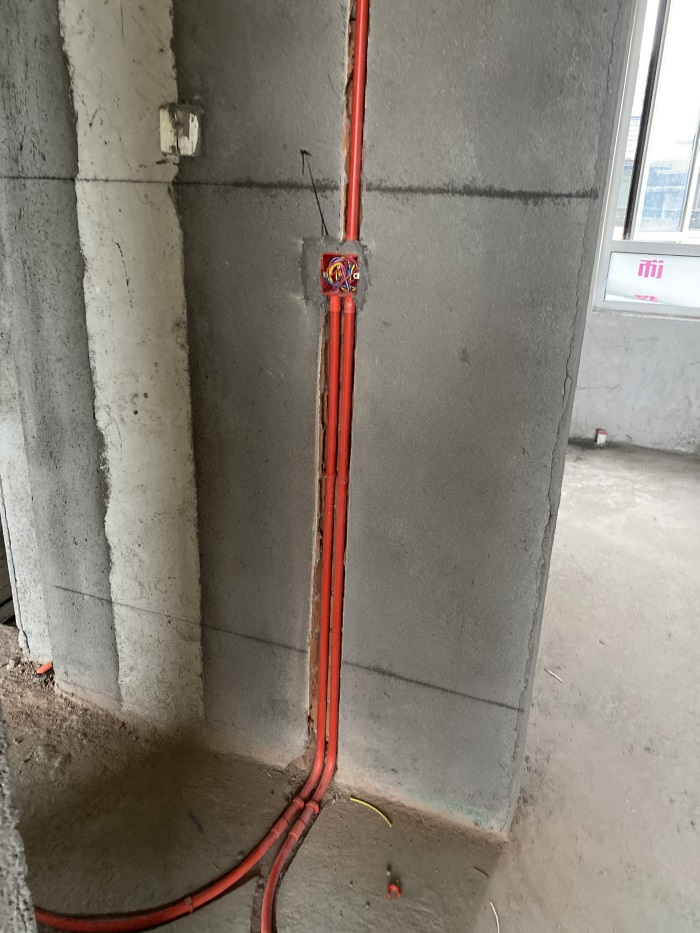

二楼房间过道，墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热，强电用红线盒、红线管，弱电用蓝线盒、蓝线管。线管要加杯梳，方便抽拉电线和后期维护。

发表于 2021-4-9 16:07:44

本帖最后由格堂飞飞于 2021-4-9 16:13 编辑

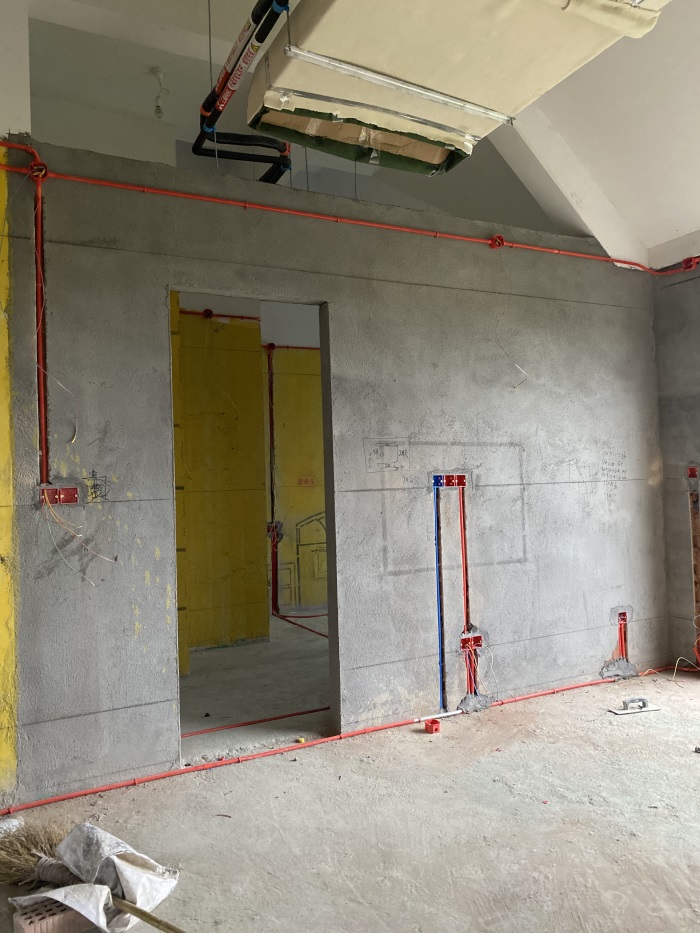

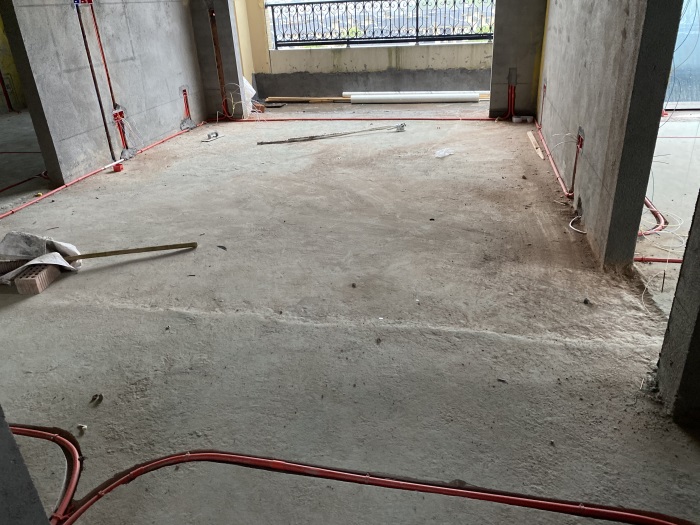

二楼健身房墙面线管布置平整。

强弱电线距离30厘米以上，防止信号干扰。

墙面普通插座离地净高30厘米。

发表于 2021-4-9 16:17:32

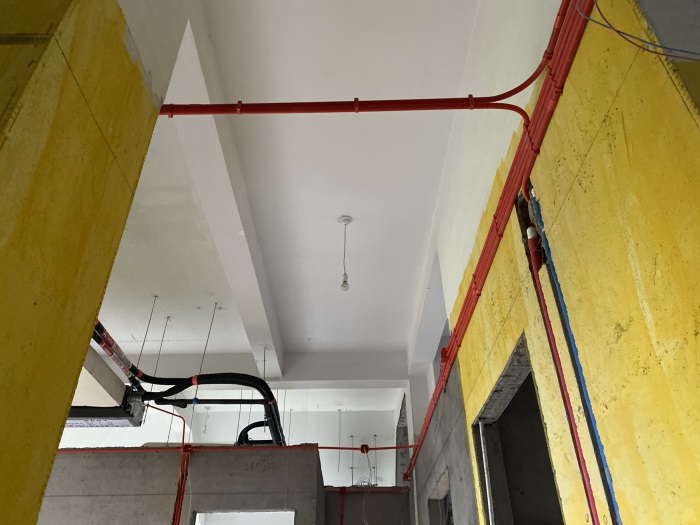

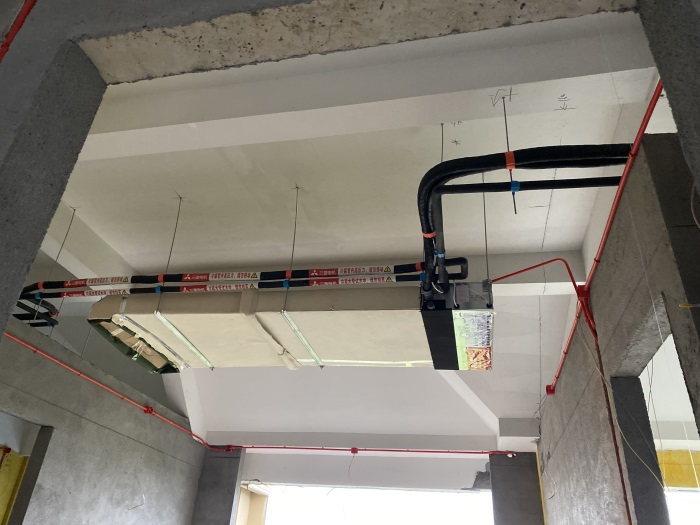

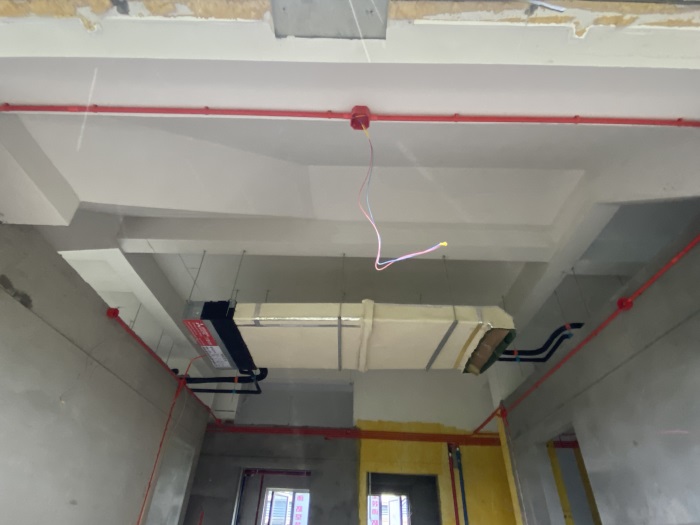

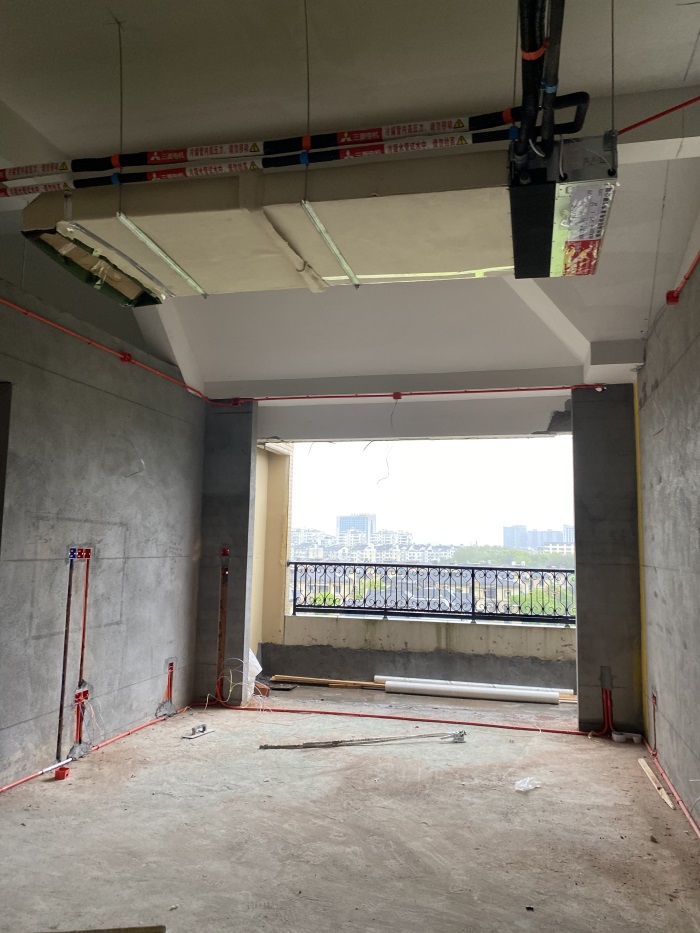

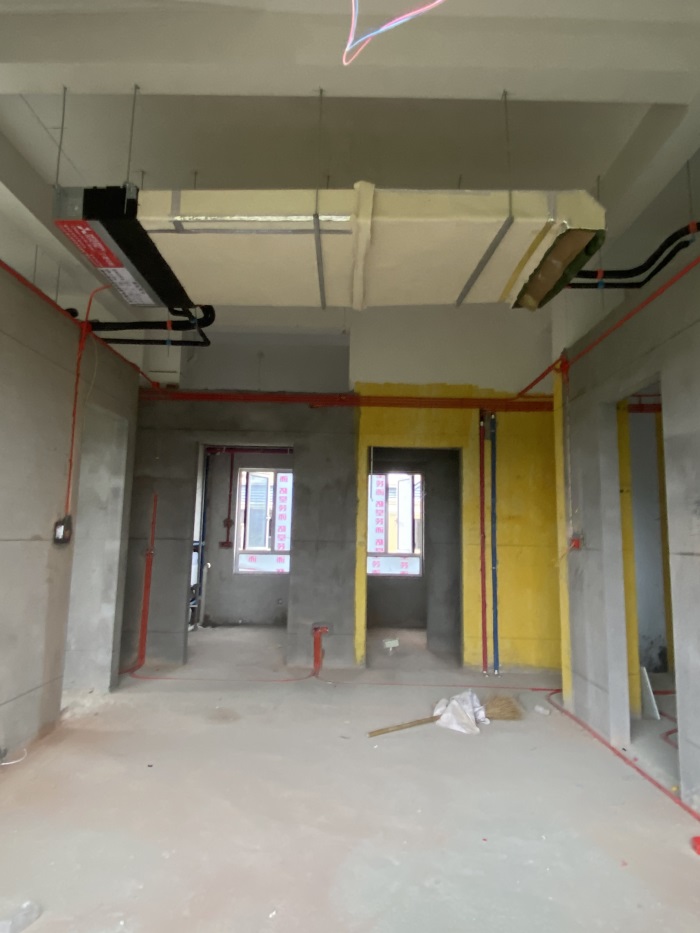

二楼健身房顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤。

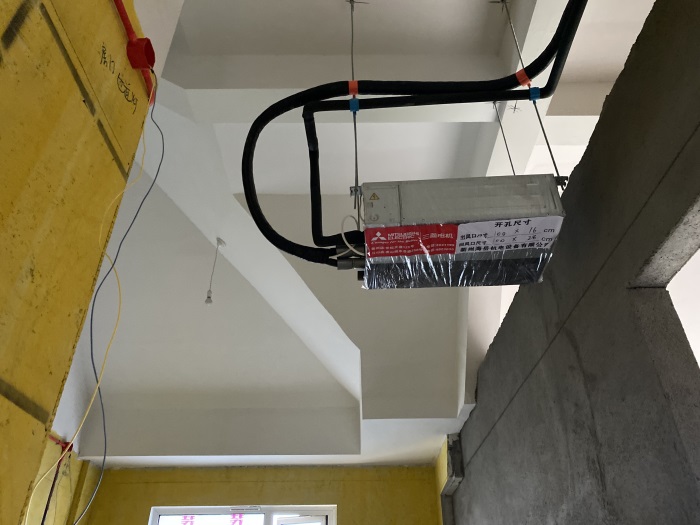

中央空调；铜管保温，防止温度流失，节能省电，保护设备，防止空调管老化。

开槽标准，线管低于地面1公分，地面开槽圆弧形，大湾工艺，既方便电线抽拉和更换，又平整美观哦！

强弱电交接处用金属屏蔽管，防止信号干扰。

发表于 2021-4-9 16:20:35

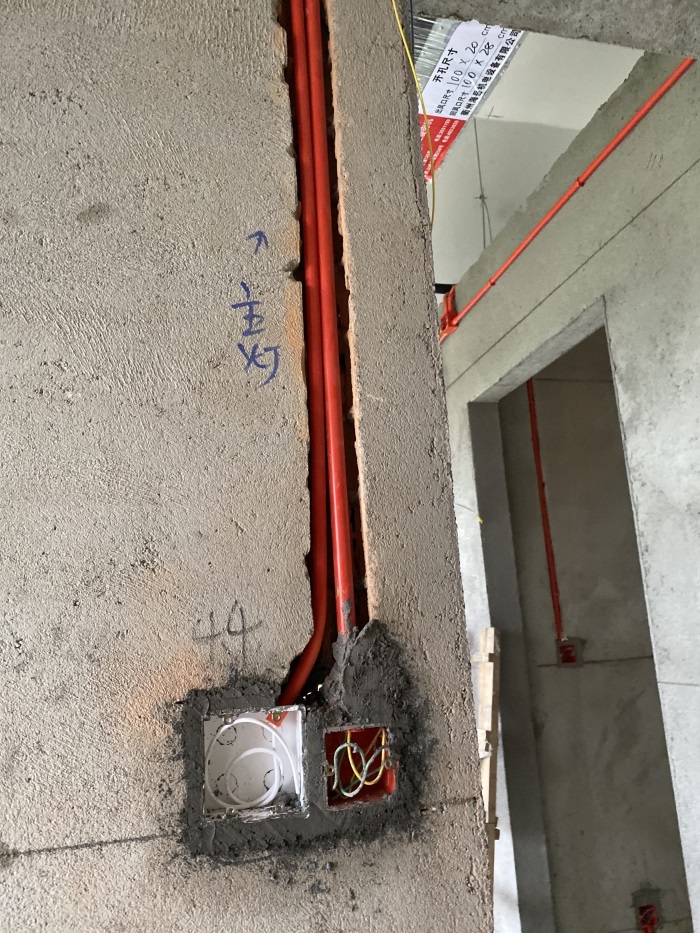

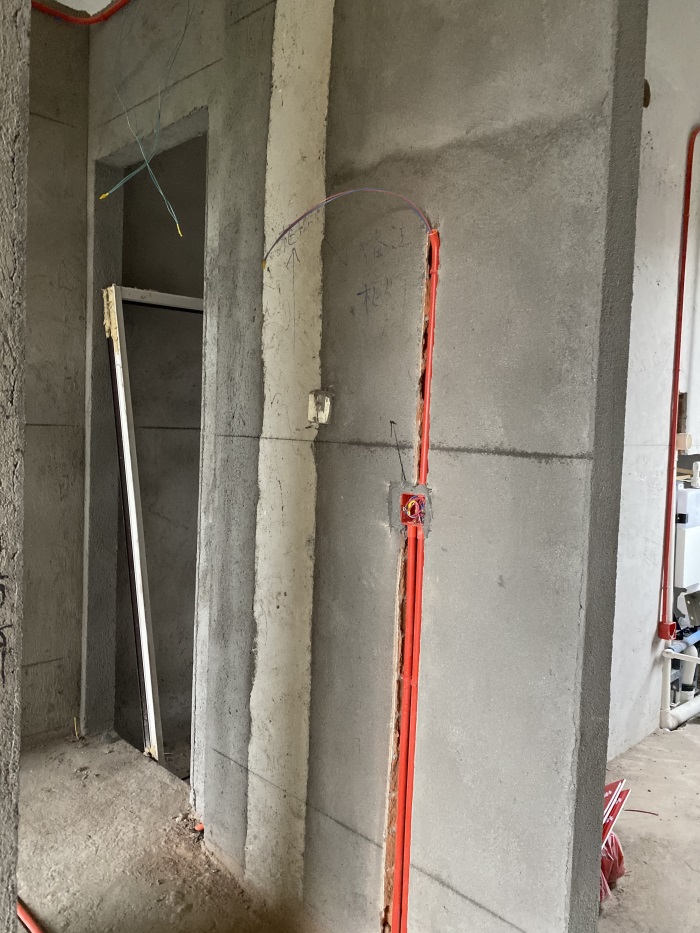

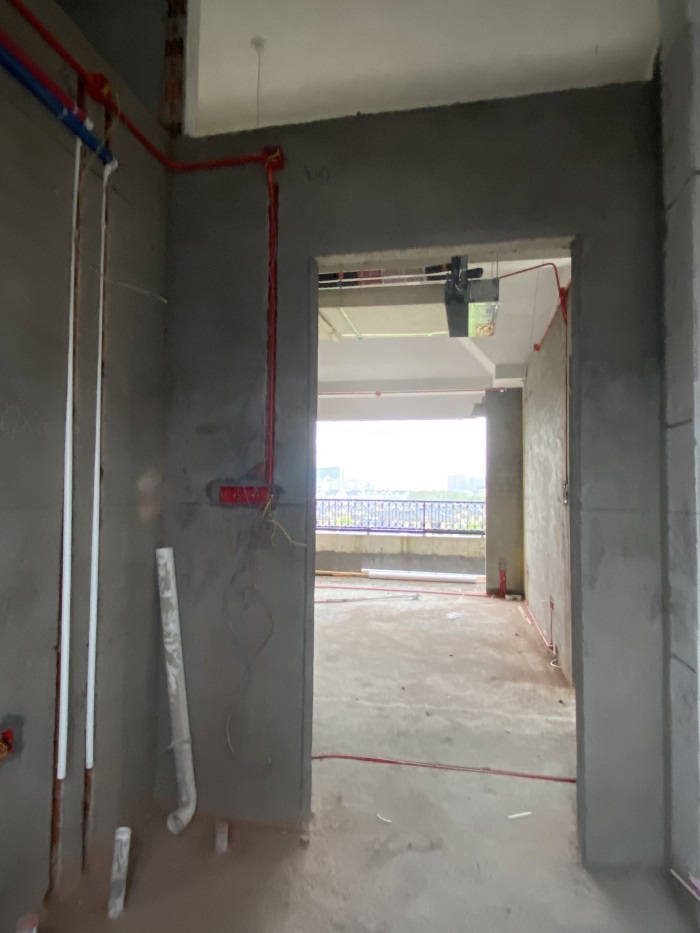

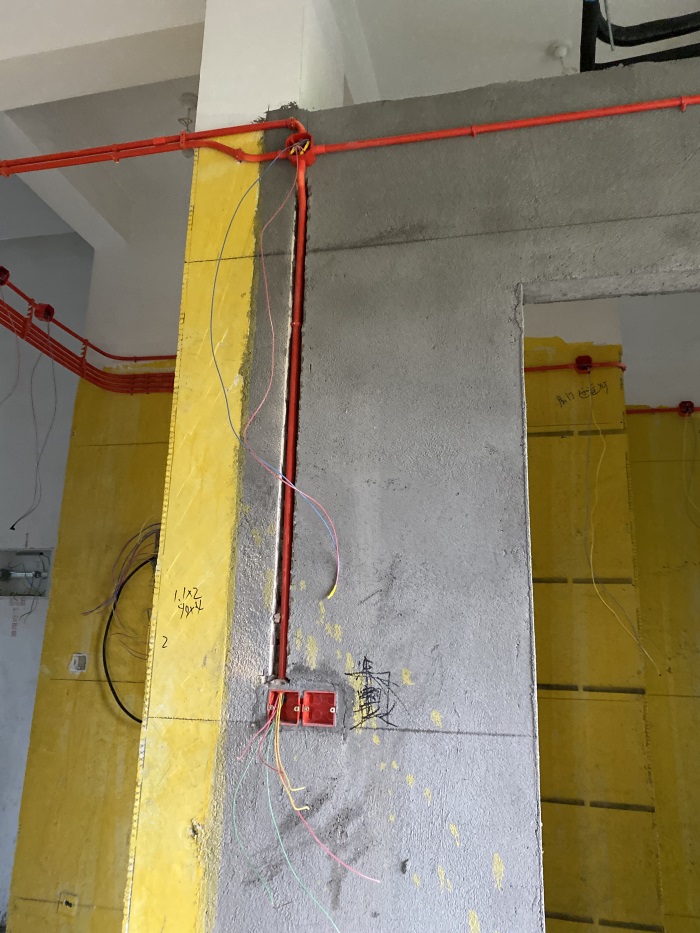

二楼健身房强电用红线盒、红线管，弱电用蓝线盒、蓝线管。线管要加杯梳，方便抽拉电线和后期维护。

墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

发表于 2021-4-9 16:22:58

本帖最后由格堂飞飞于 2021-4-9 16:26 编辑

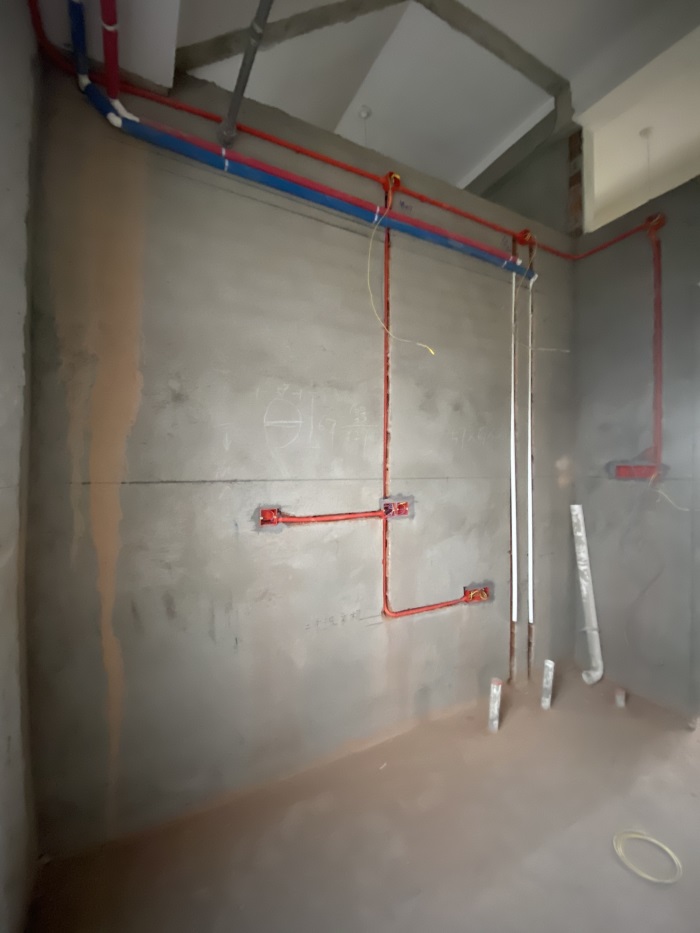

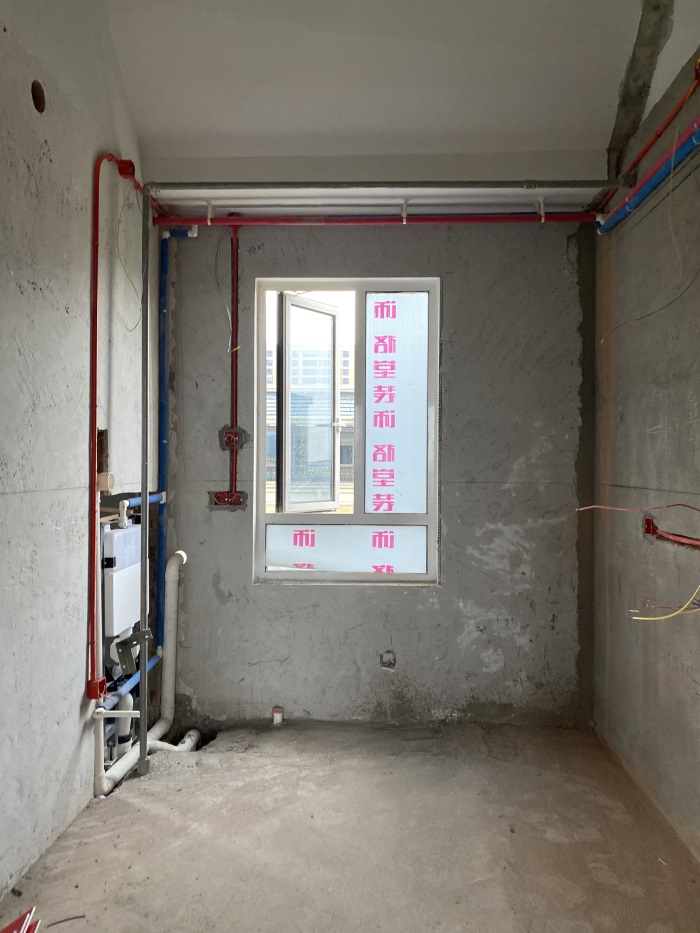

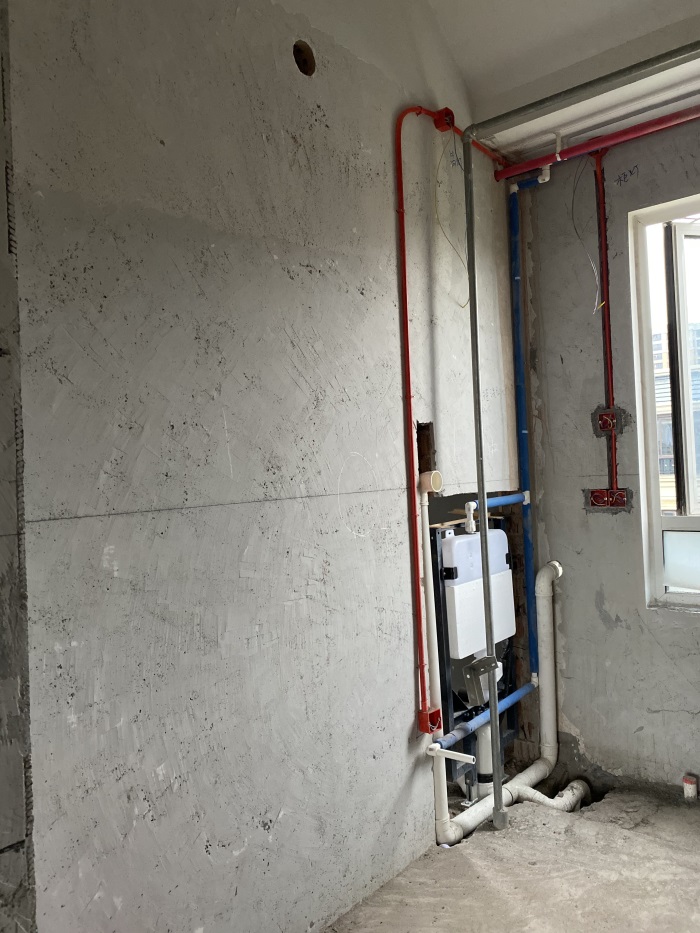

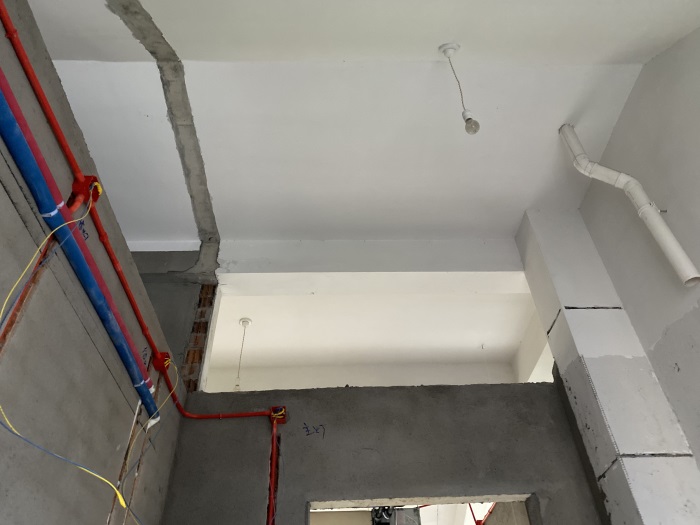

二楼洗衣房墙面水管和线管，布置横平竖直哦！

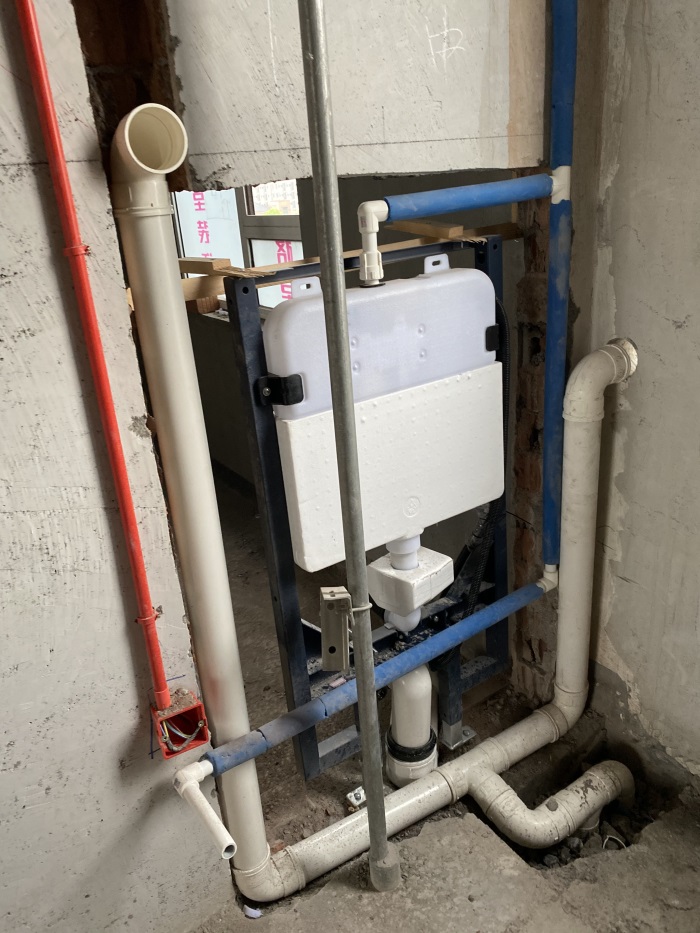

下水管道用75 的管子，防止堵塞。

发表于 2021-4-9 16:30:32

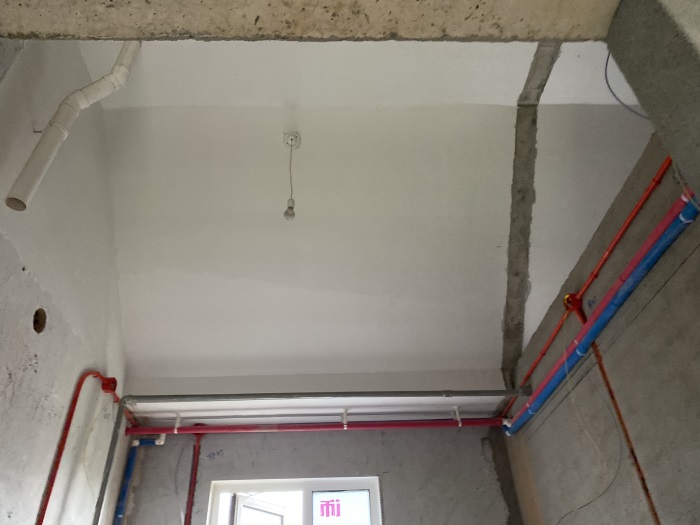

二楼洗衣房顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤。

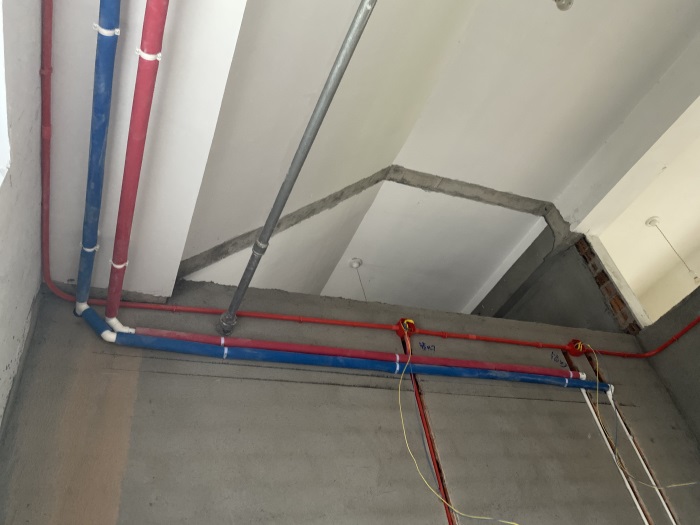

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范！水管吊卡间距60-80公分，防止水管抖动和脱落。

下水管用格堂专用保护盖保护，防止砂石堵塞管道。
