衢州公馆17-15#135㎡新中式—-东方气韵，简逸安然

发表于 2021-1-30 16:10:51

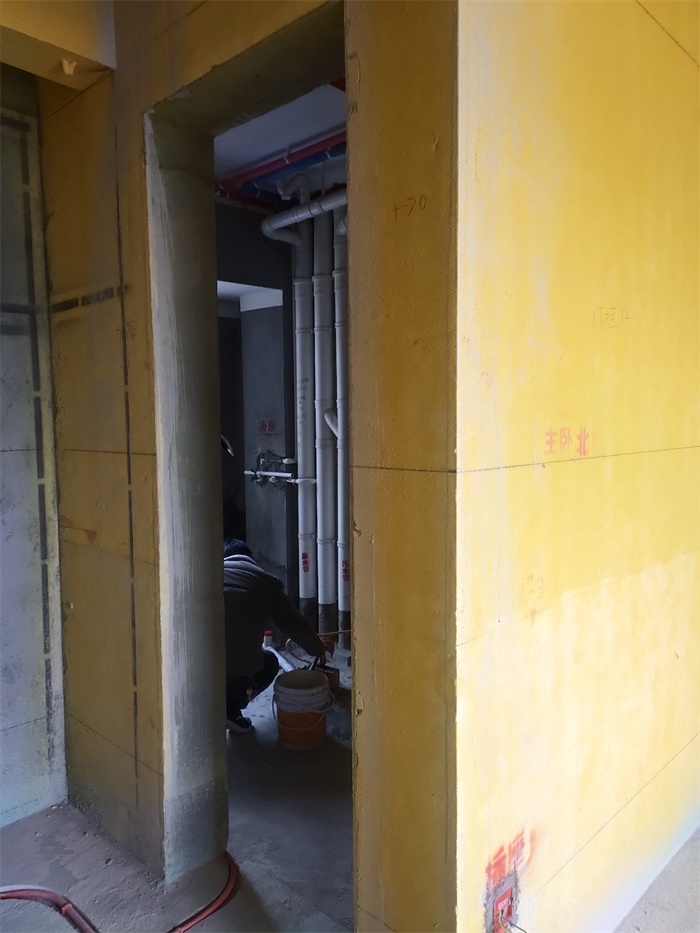

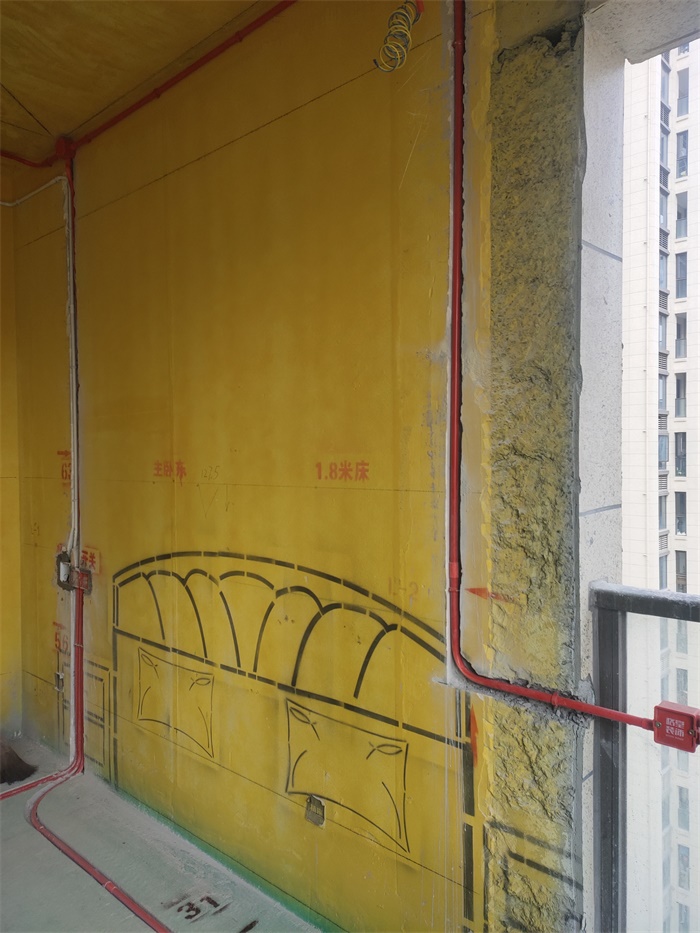

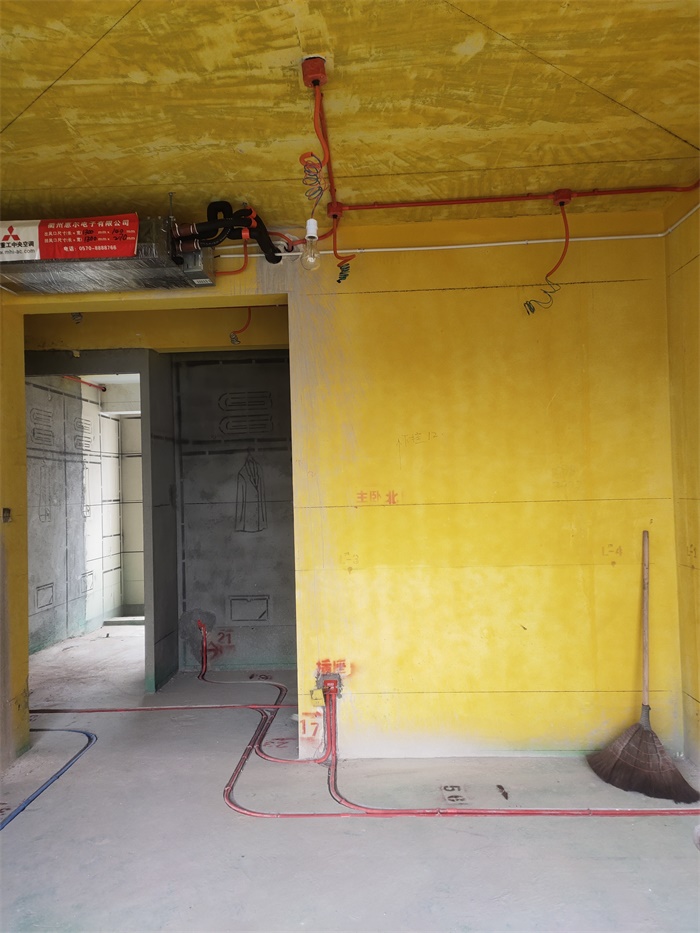

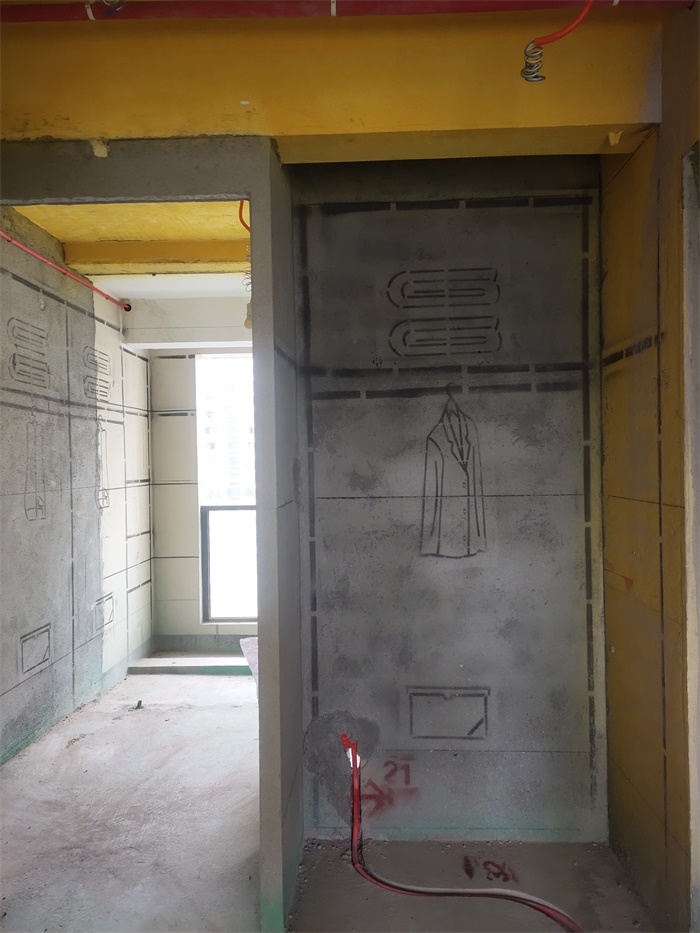

主卧对角

发表于 2021-1-30 16:11:18

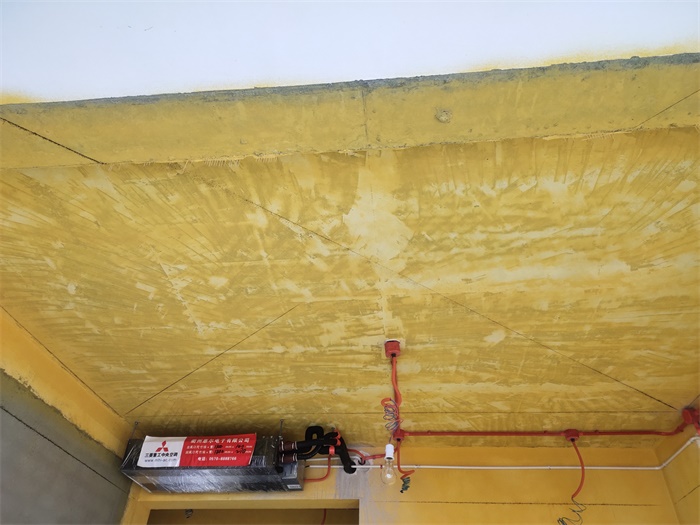

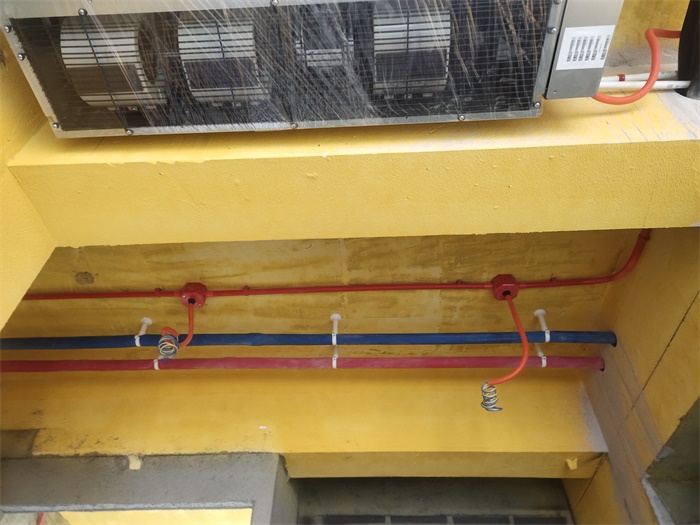

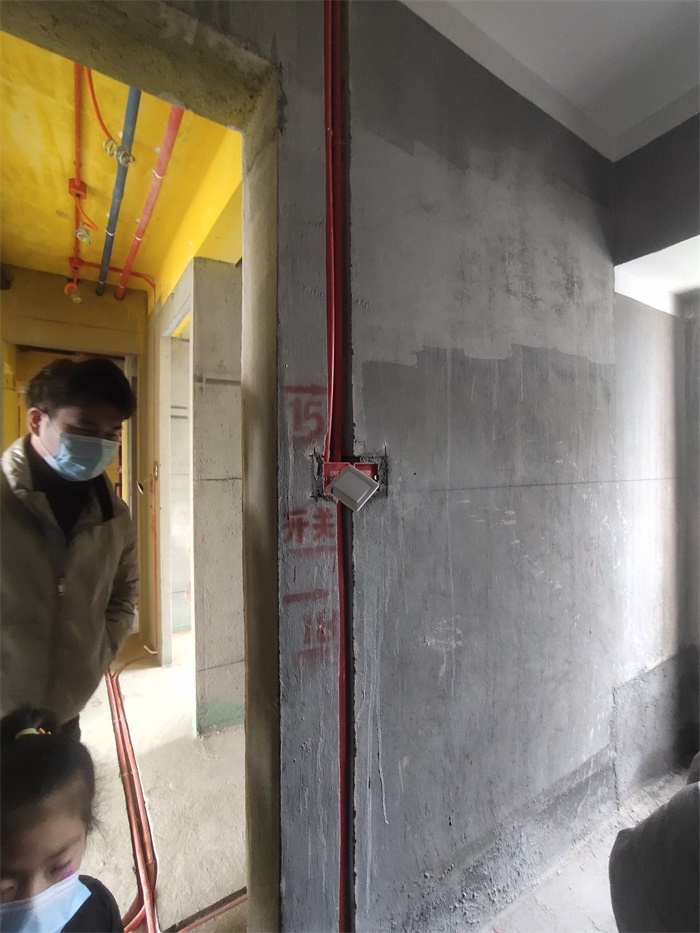

主卧过道水电布线图

发表于 2021-1-30 16:14:51

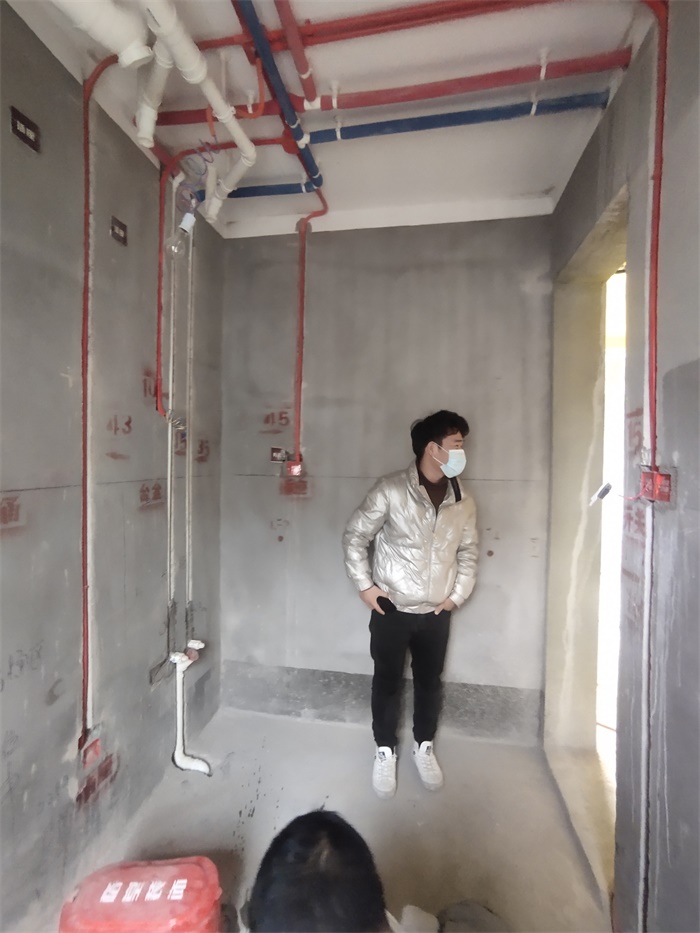

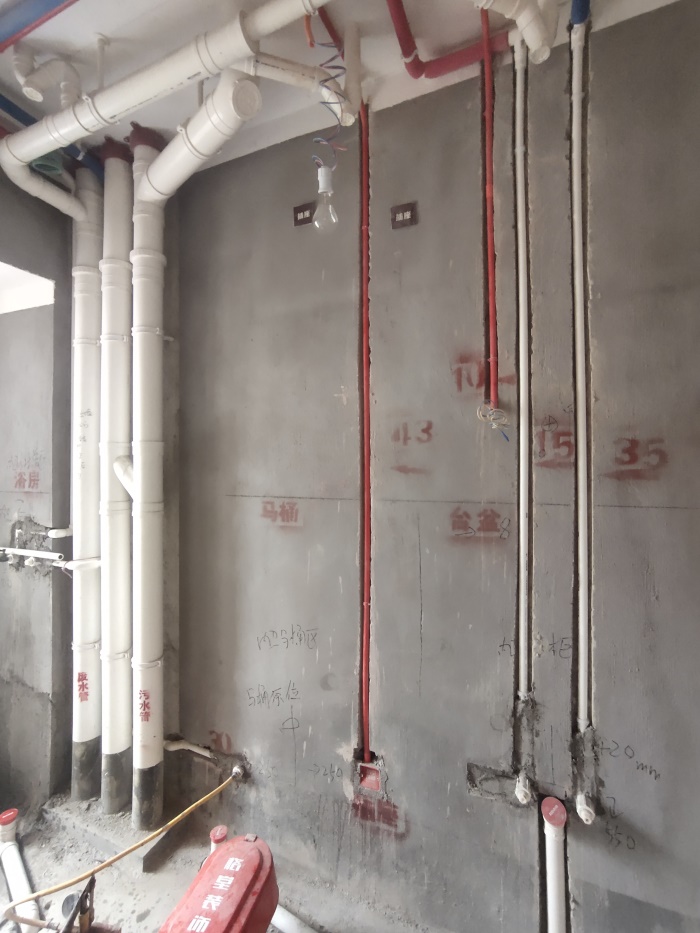

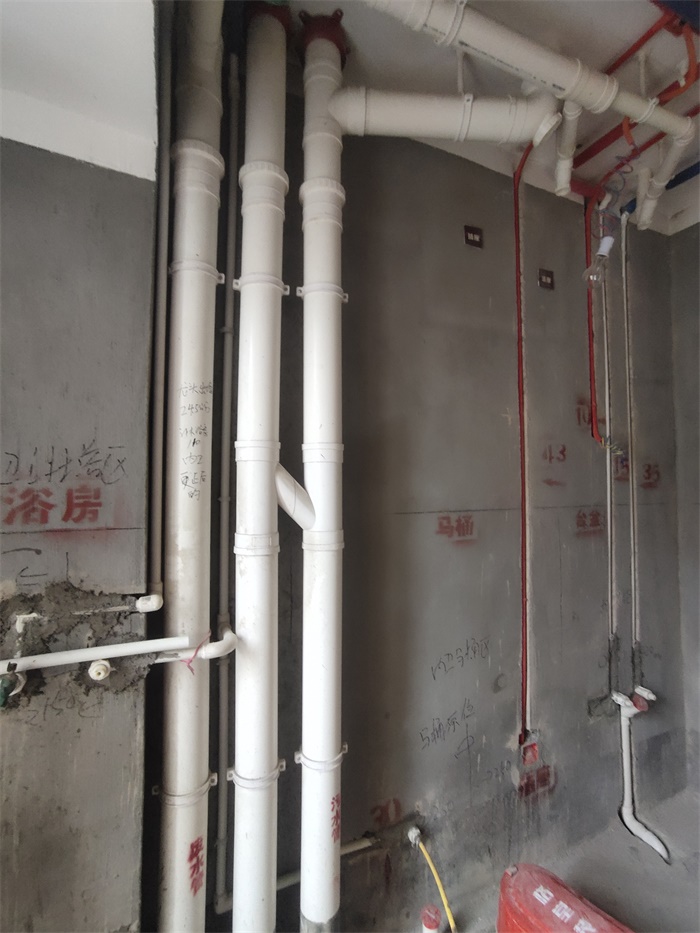

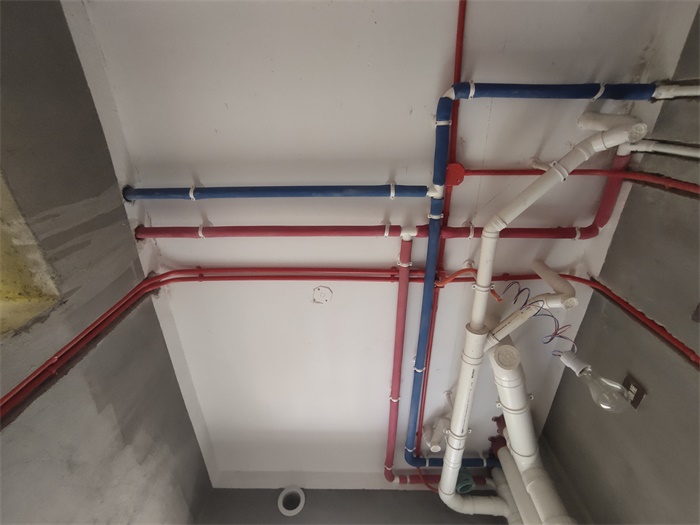

主卫水电布线图

发表于 2021-1-30 16:16:02

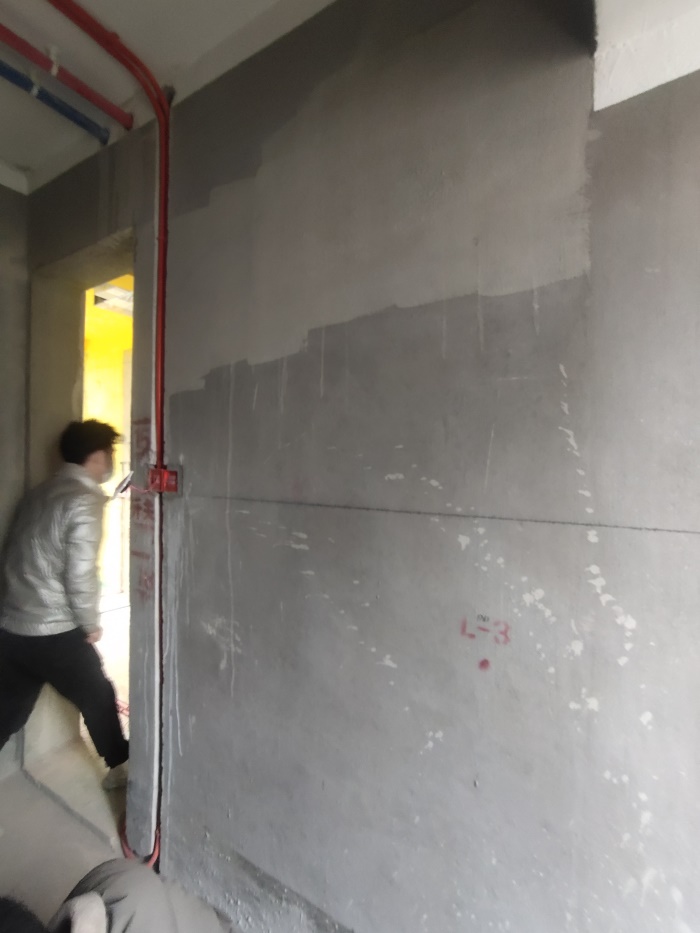

主卫对角

发表于 2021-1-30 16:16:51

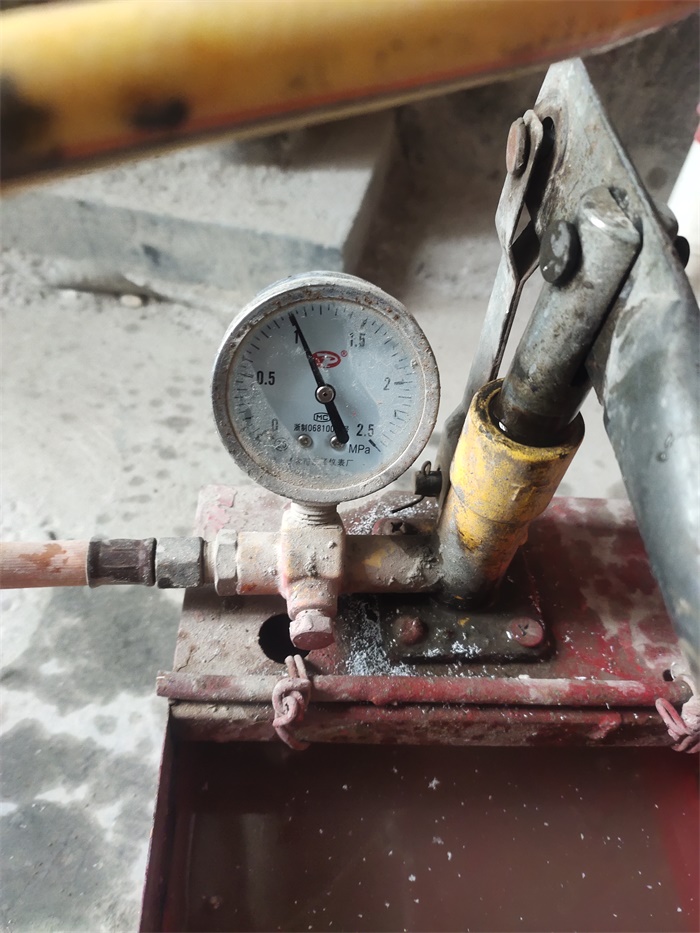

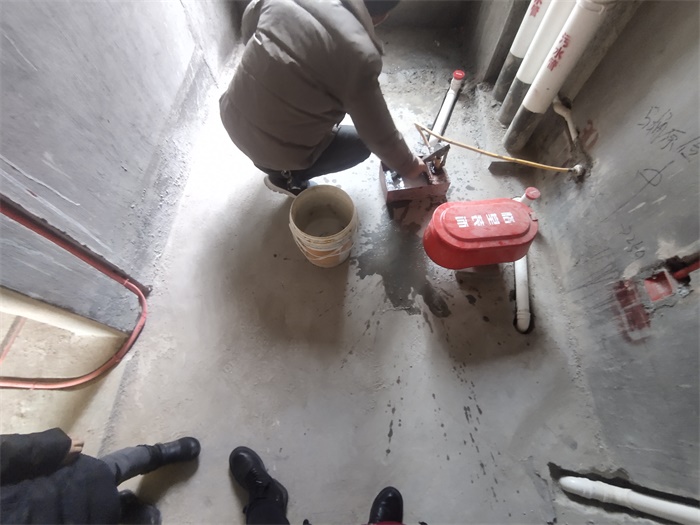

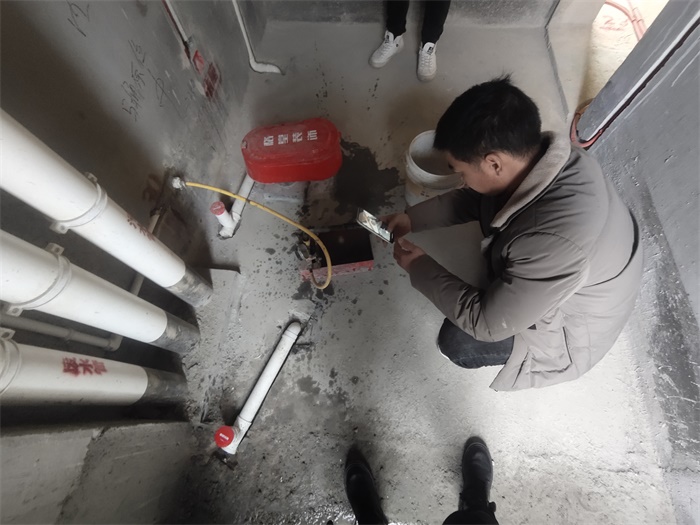

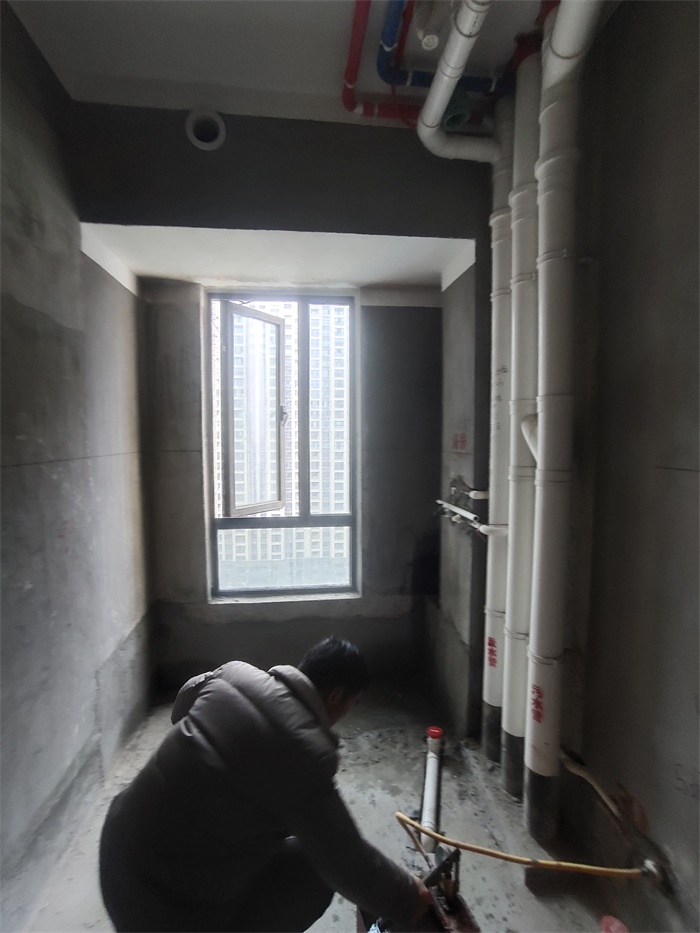

水压到一个兆帕（10公斤）半小时不降压就证明水管接头没问题的，一般市政水压是1.5到3公斤，常规试压是7公斤，我们水管质量好才敢打10公斤的

发表于 2021-1-30 16:17:37

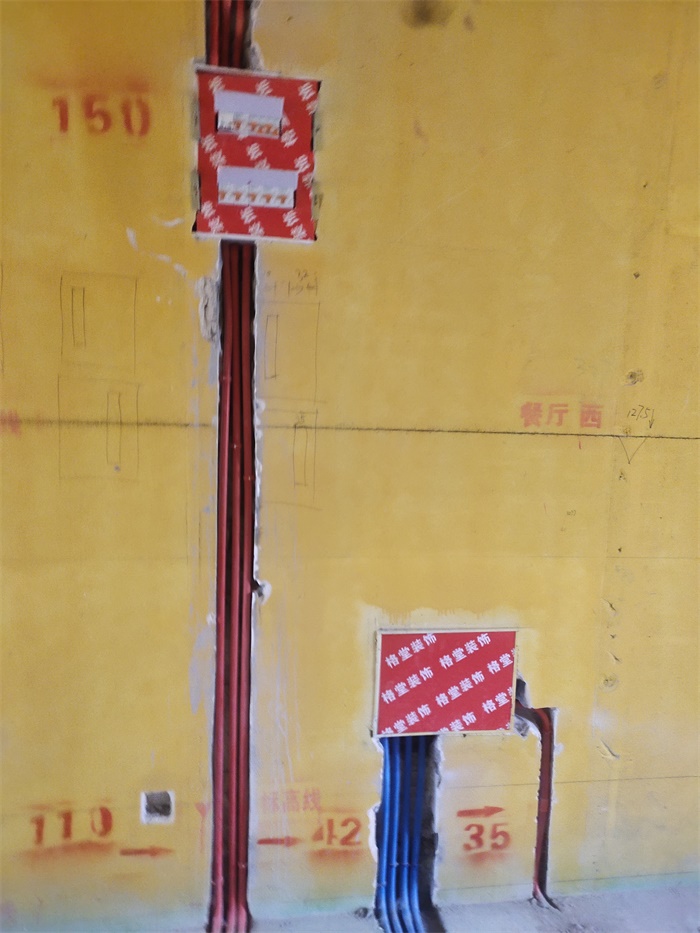

配电箱内标明各空气开关所属功能。弱电箱内标明每条线路通向哪个房间。冰箱单独一路电源线，不进总开。配电箱都用格堂专用KT板保护到位，防止砂石掉落，非常注意用电安全

发表于 2021-1-30 16:18:35

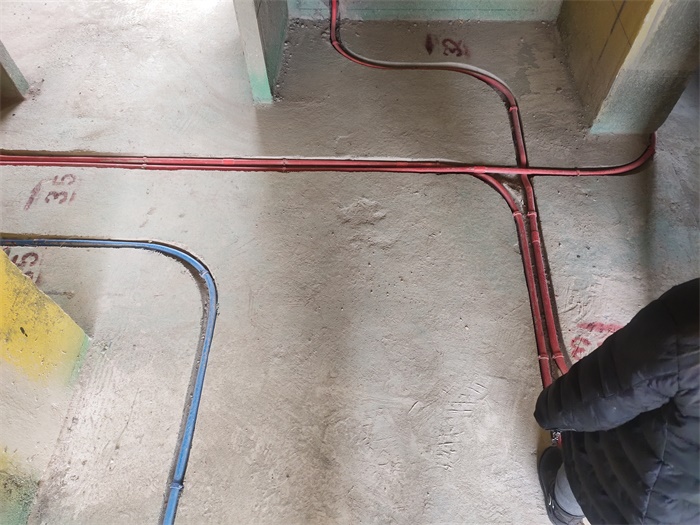

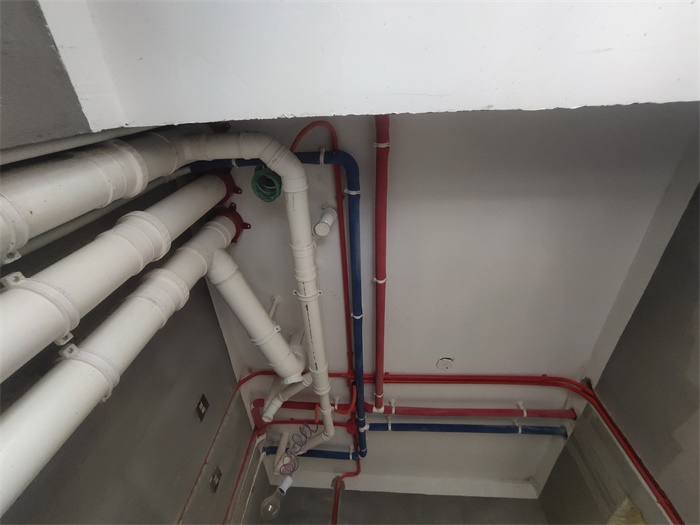

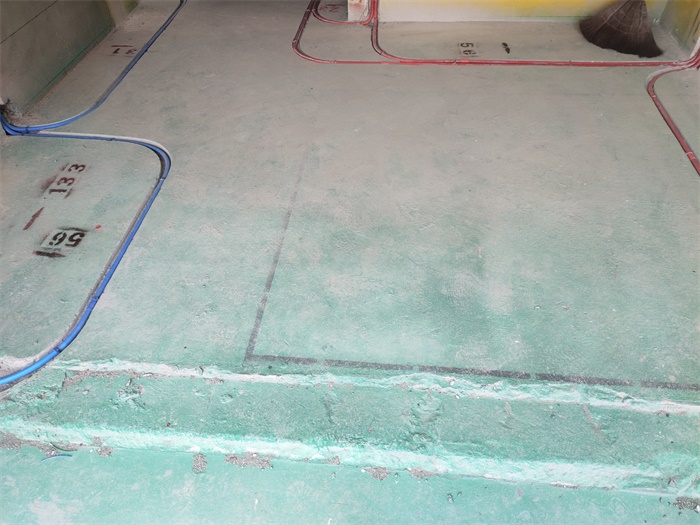

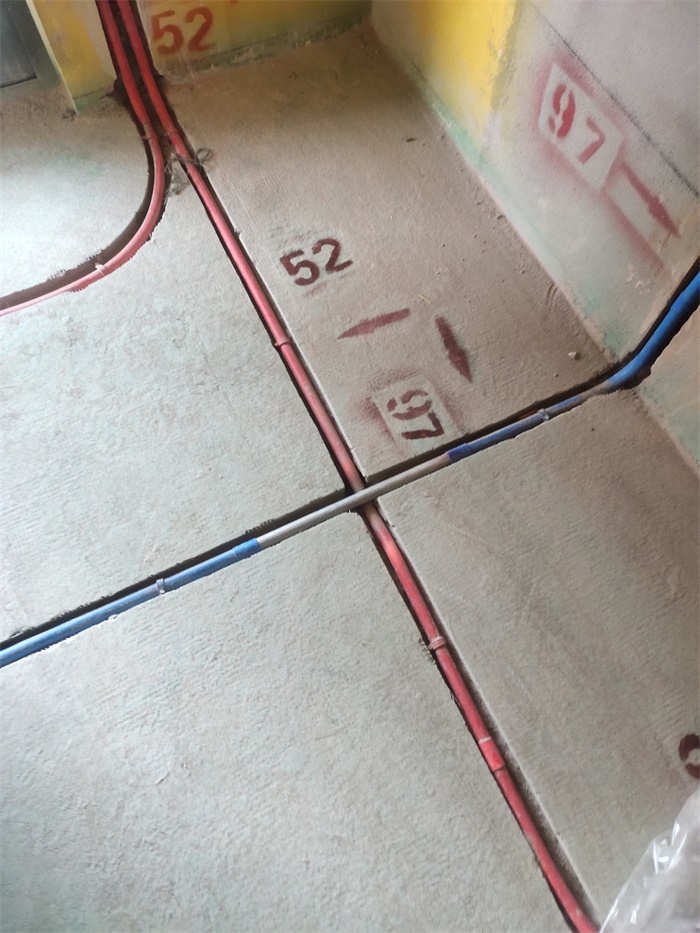

红色为强电，蓝色为弱电，强弱电间间距30CM，如有交界用金属屏蔽管，避免强电对弱电信号造成干扰。

发表于 2021-1-30 16:19:20

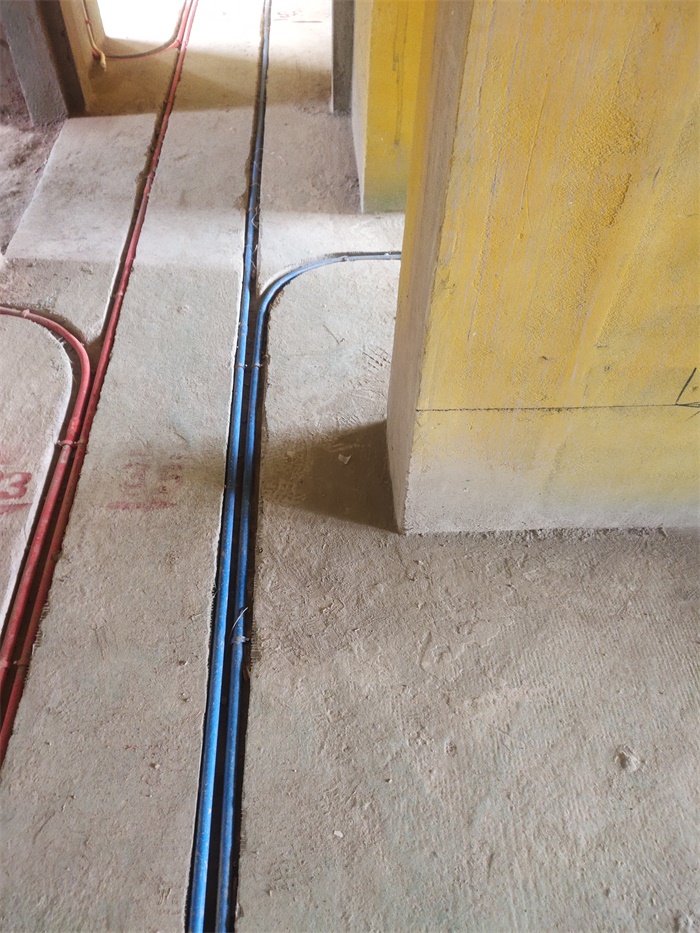

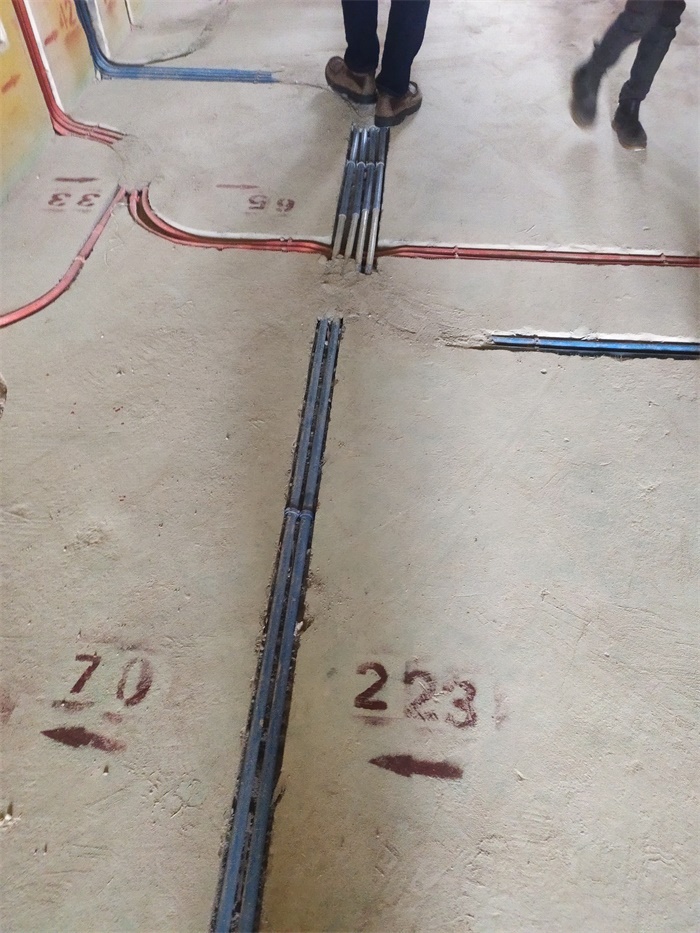

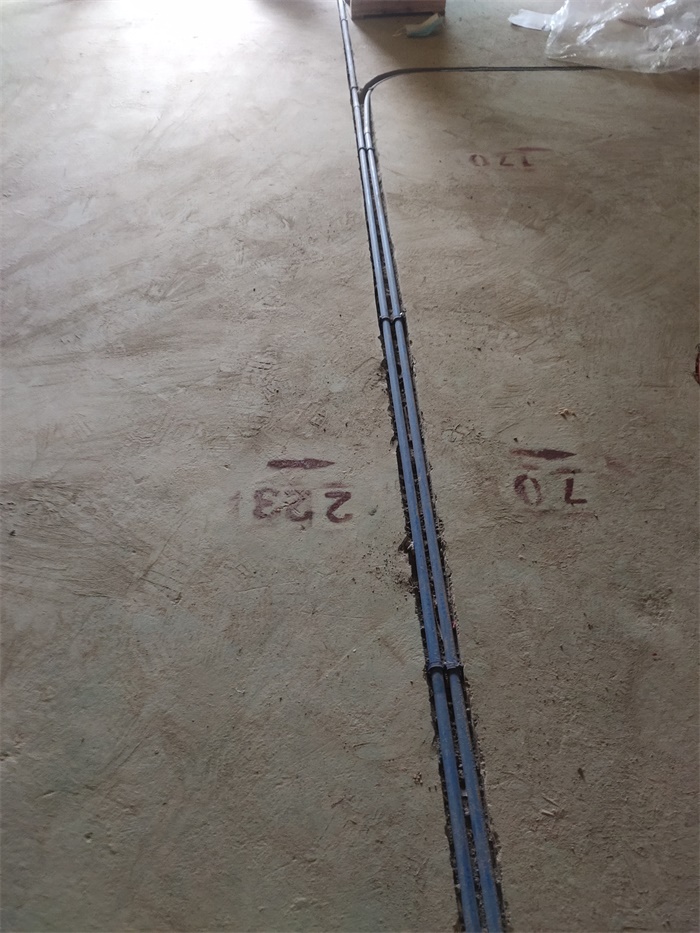

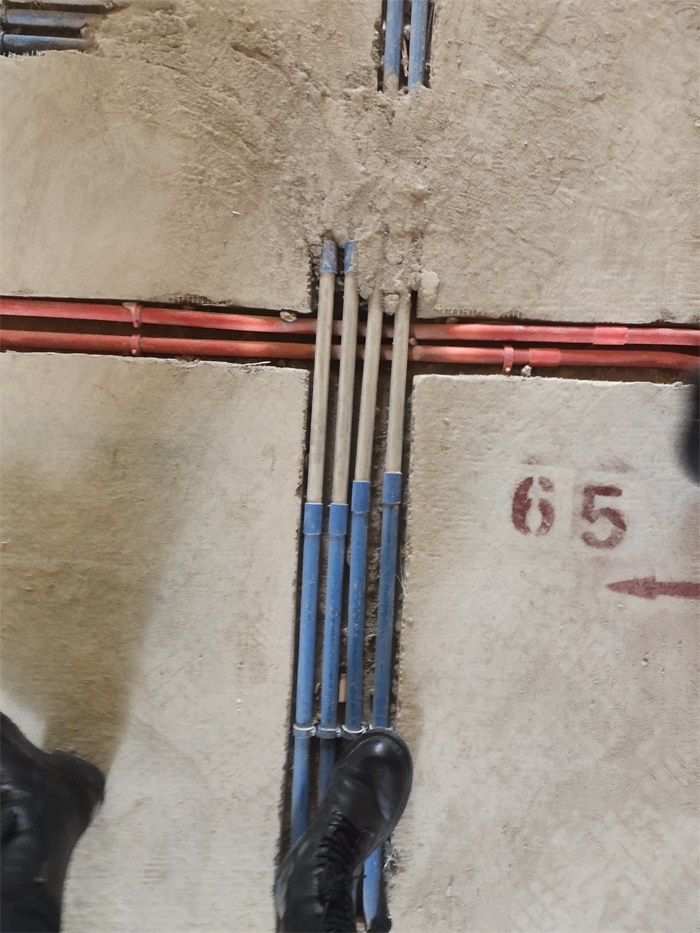

弱电走地：格堂装饰的弱电走地是德系工艺重要环节，最大化减少室内信号干扰，弱电走低从地面开槽，弱电分支到每一个房间，井然有序。

发表于 2021-1-30 16:20:37

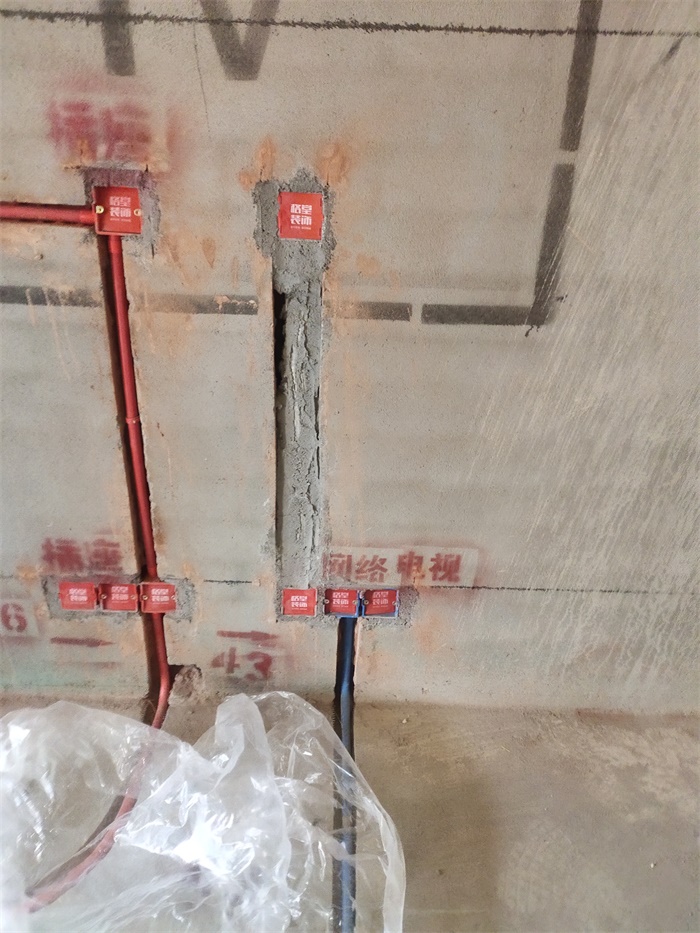

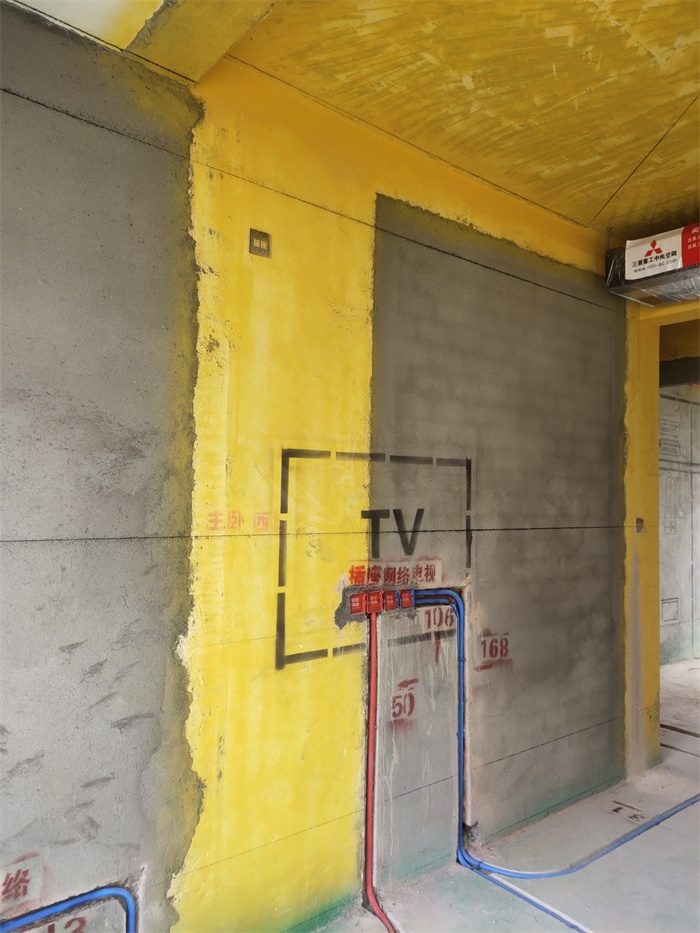

暗管预留：格堂装饰在水电工艺施工阶段，对液晶电视、机顶盒等设备线管进行提前预埋处理，确保设计美观度。

发表于 2021-1-30 16:21:49

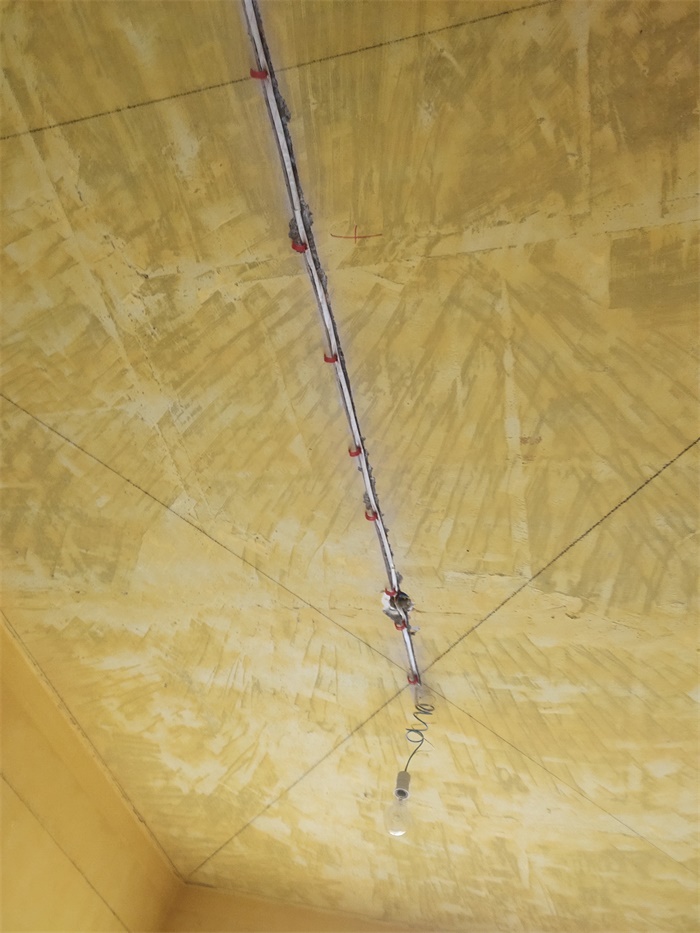

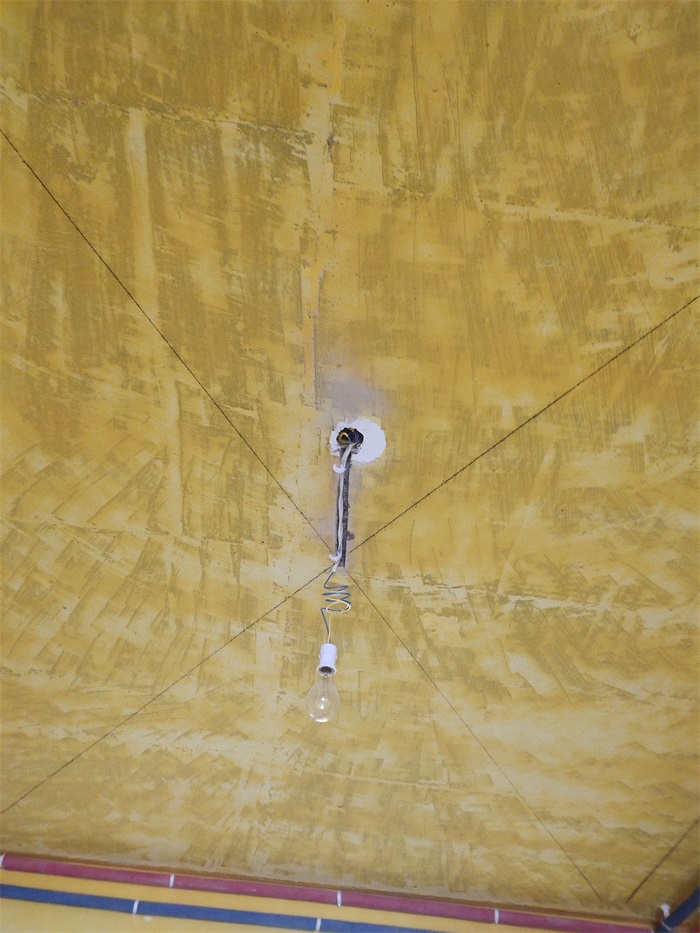

所有电线必须穿管，混泥土处不能开槽的套黄腊管保护。
