[衢州] 幸福家园58-3-90-#220㎡ 新中式 —-雅集

[复制链接]
 楼主| 发表于 2020-12-25 15:49:28 | 显示全部楼层

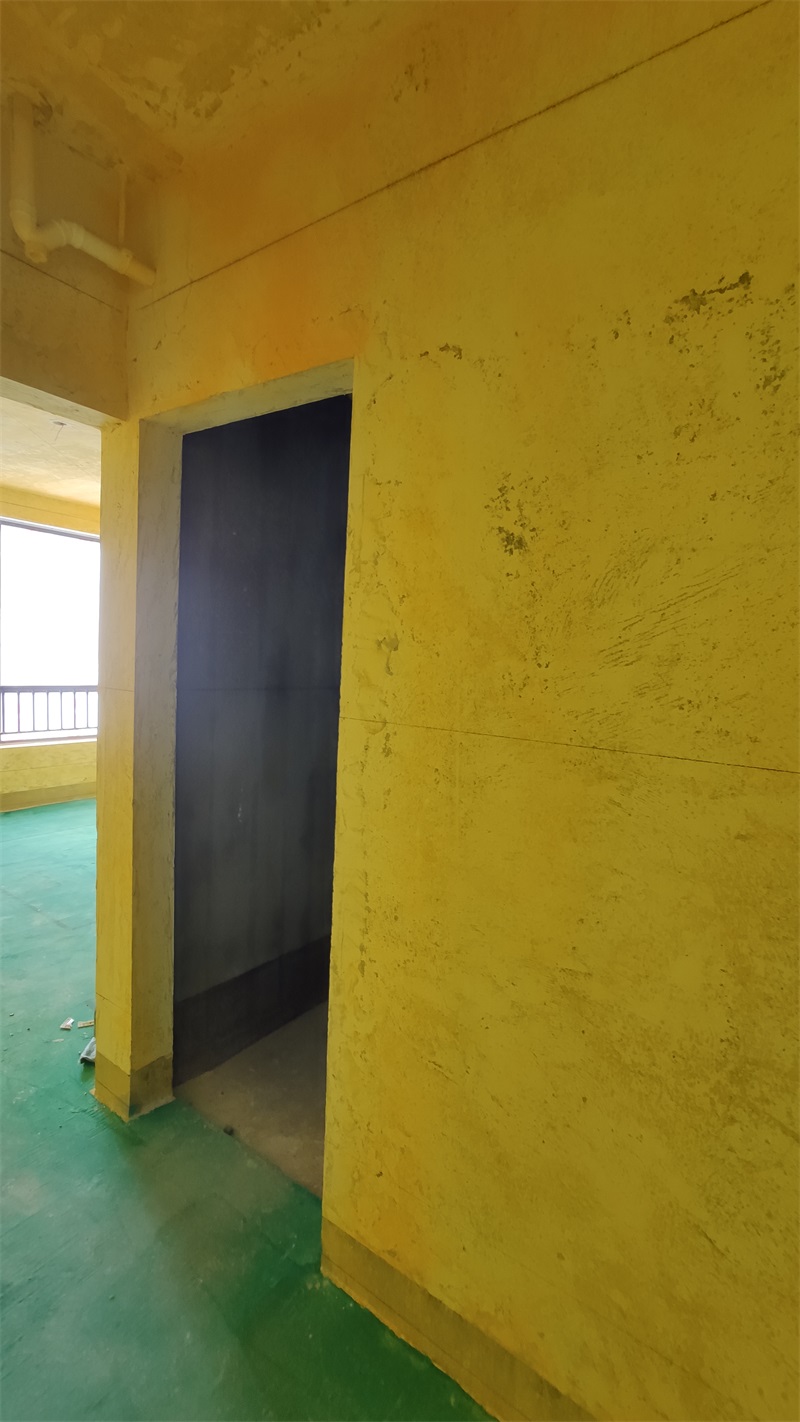

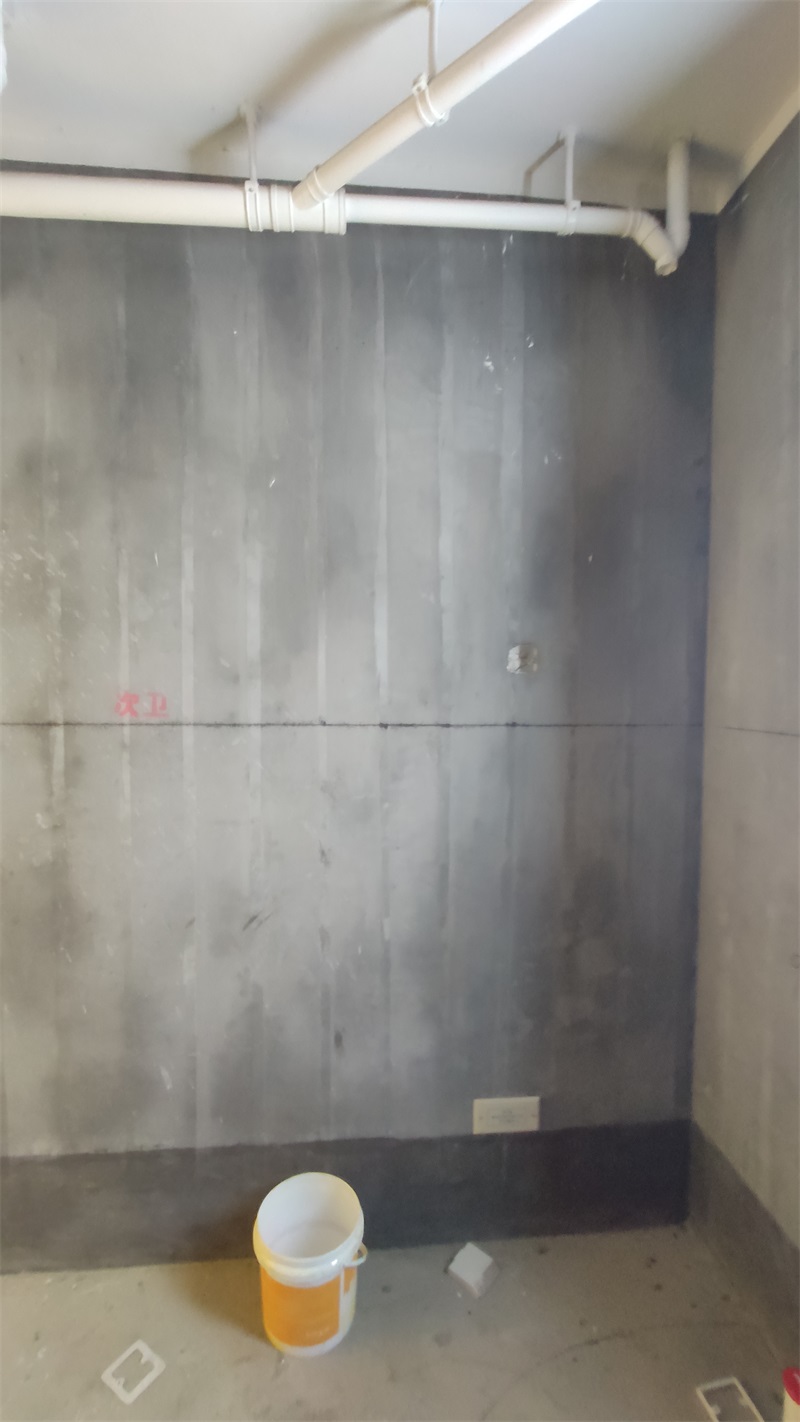

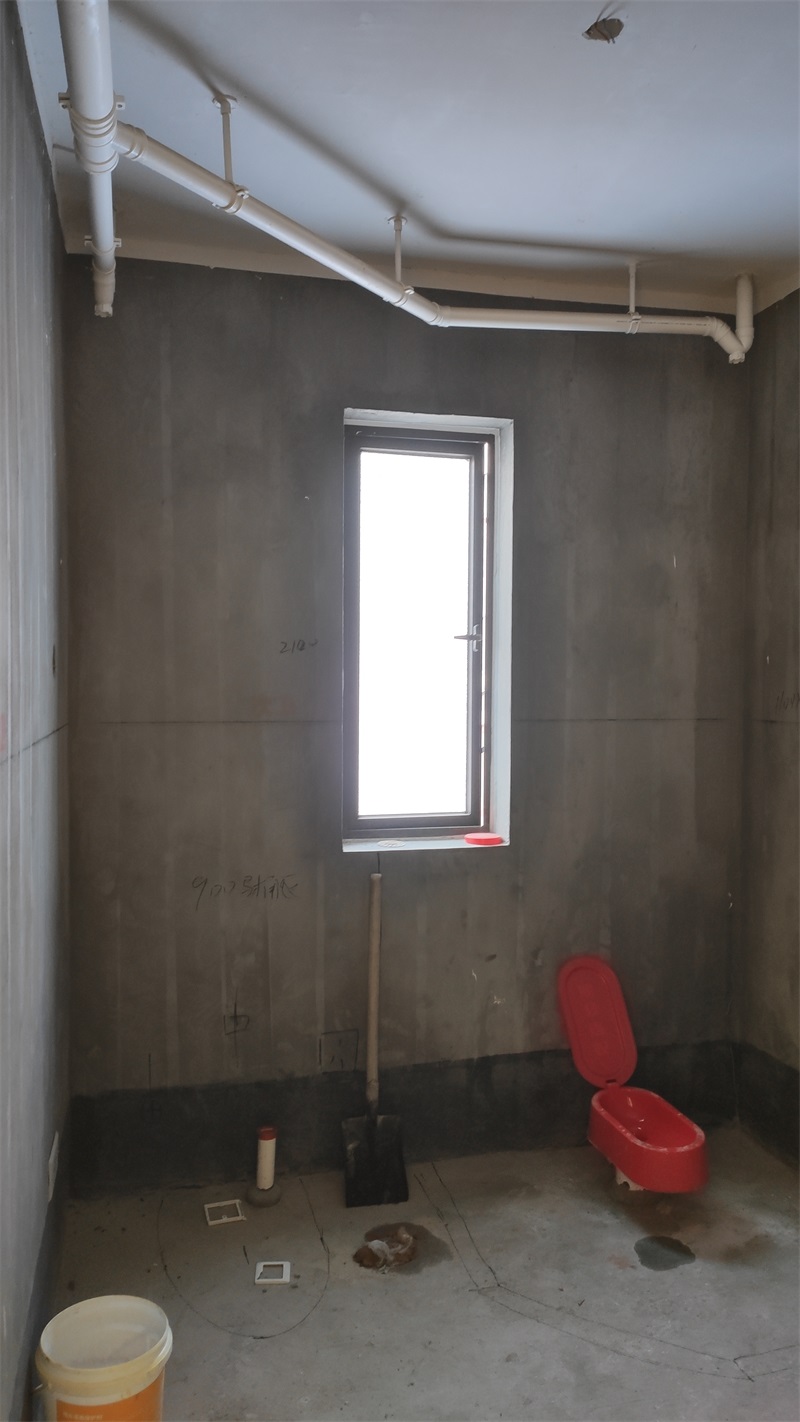

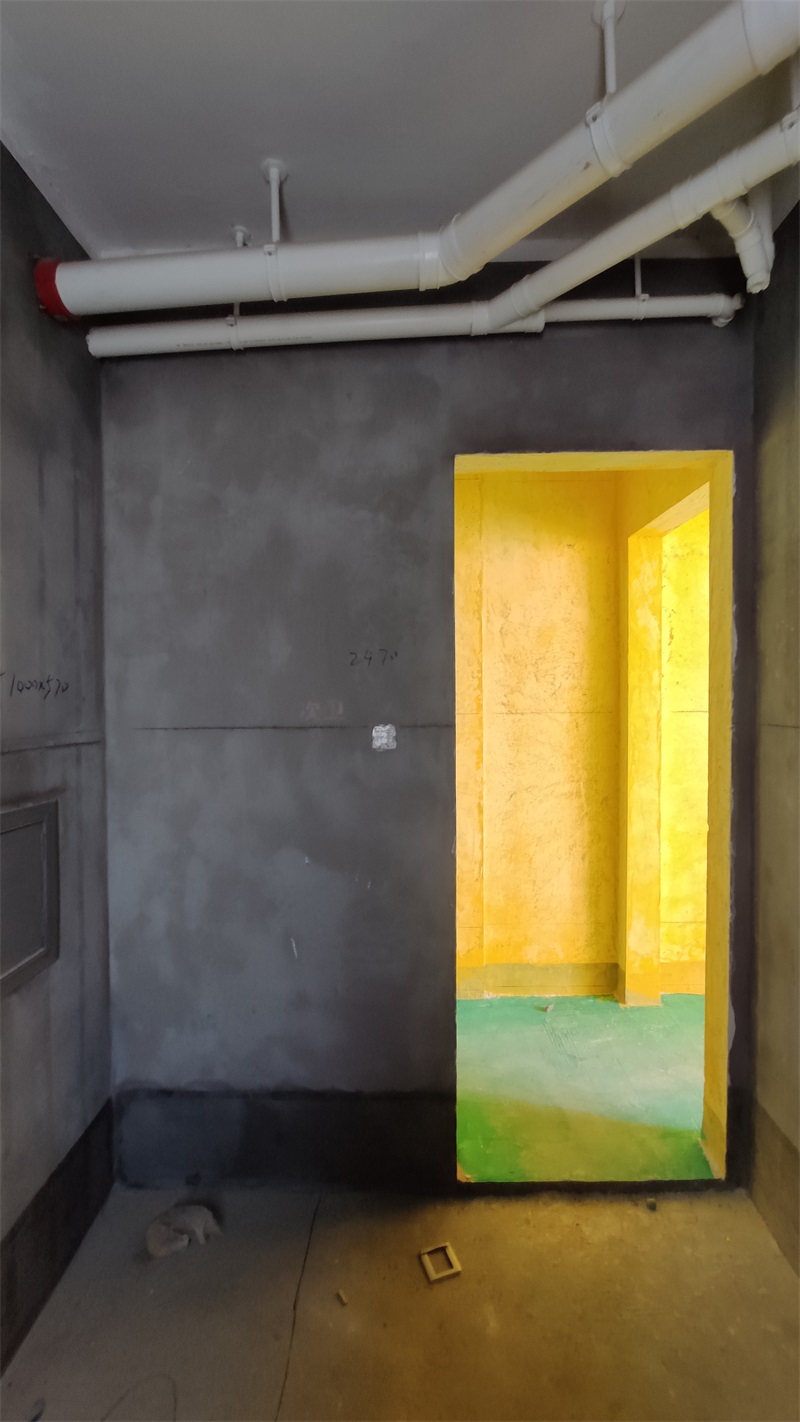

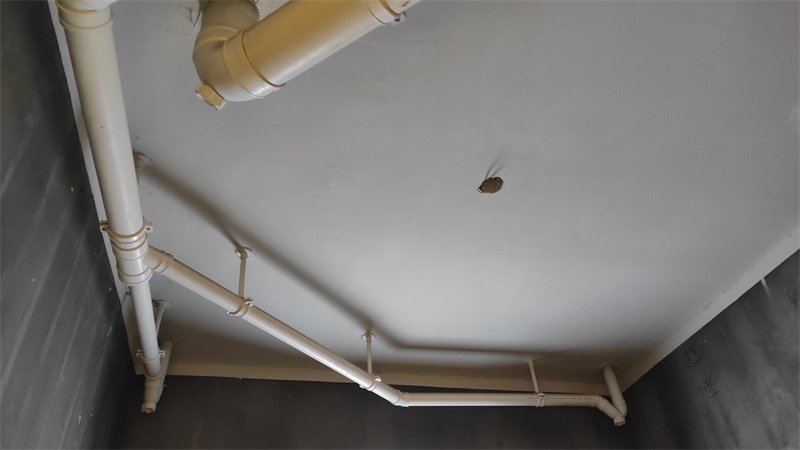

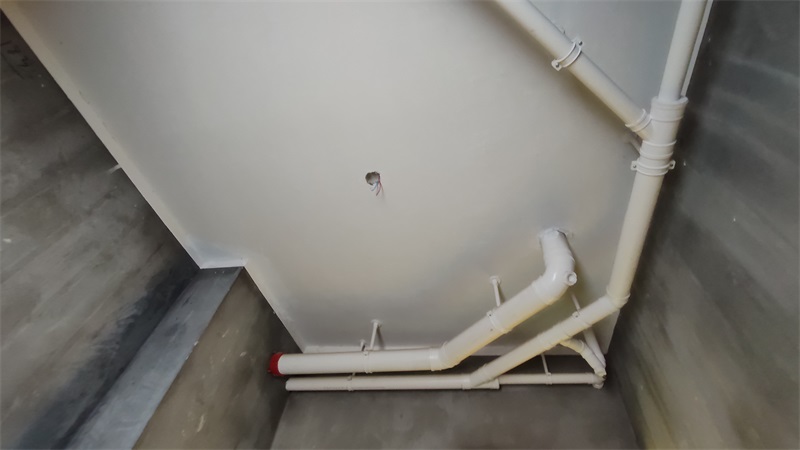

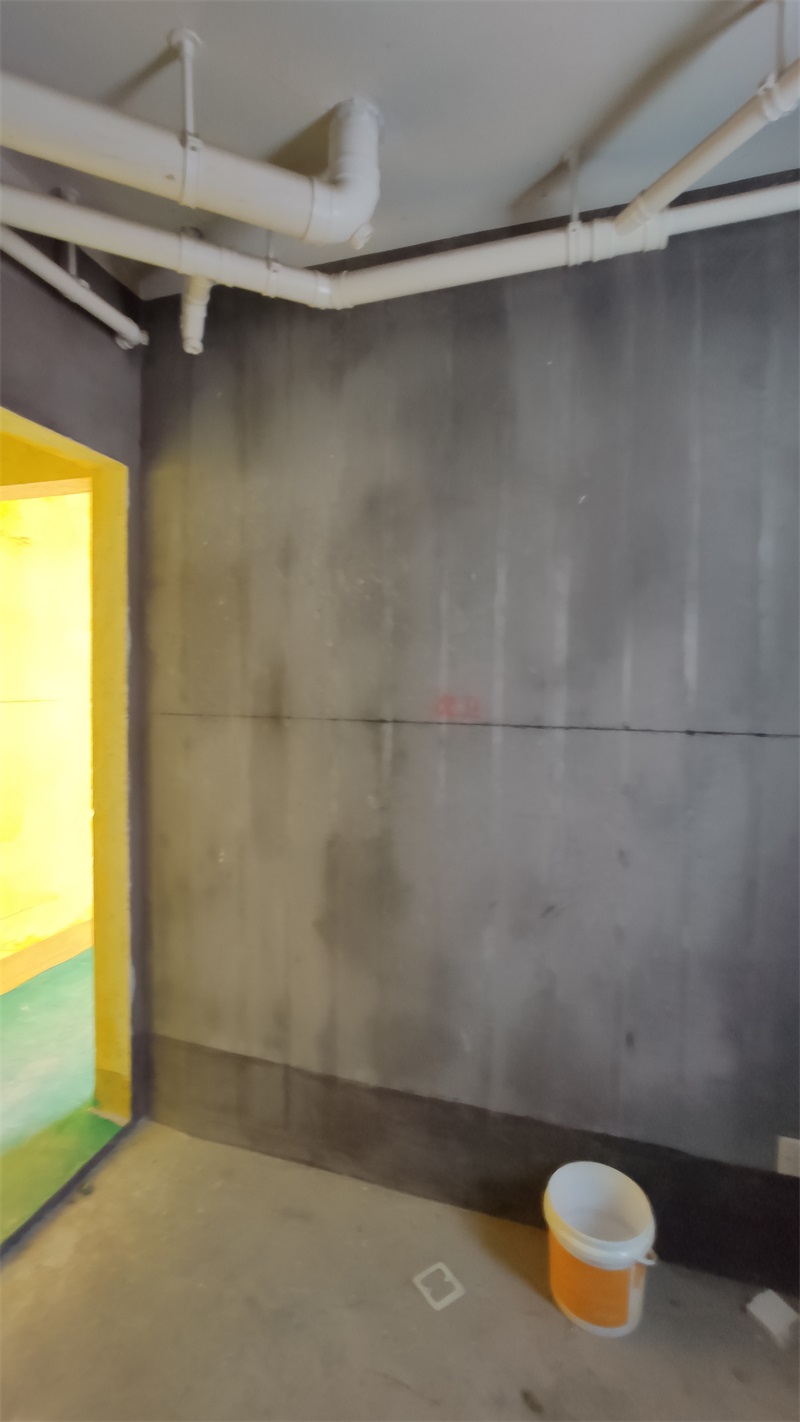

卫生间





回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-12-25 15:50:13 | 显示全部楼层

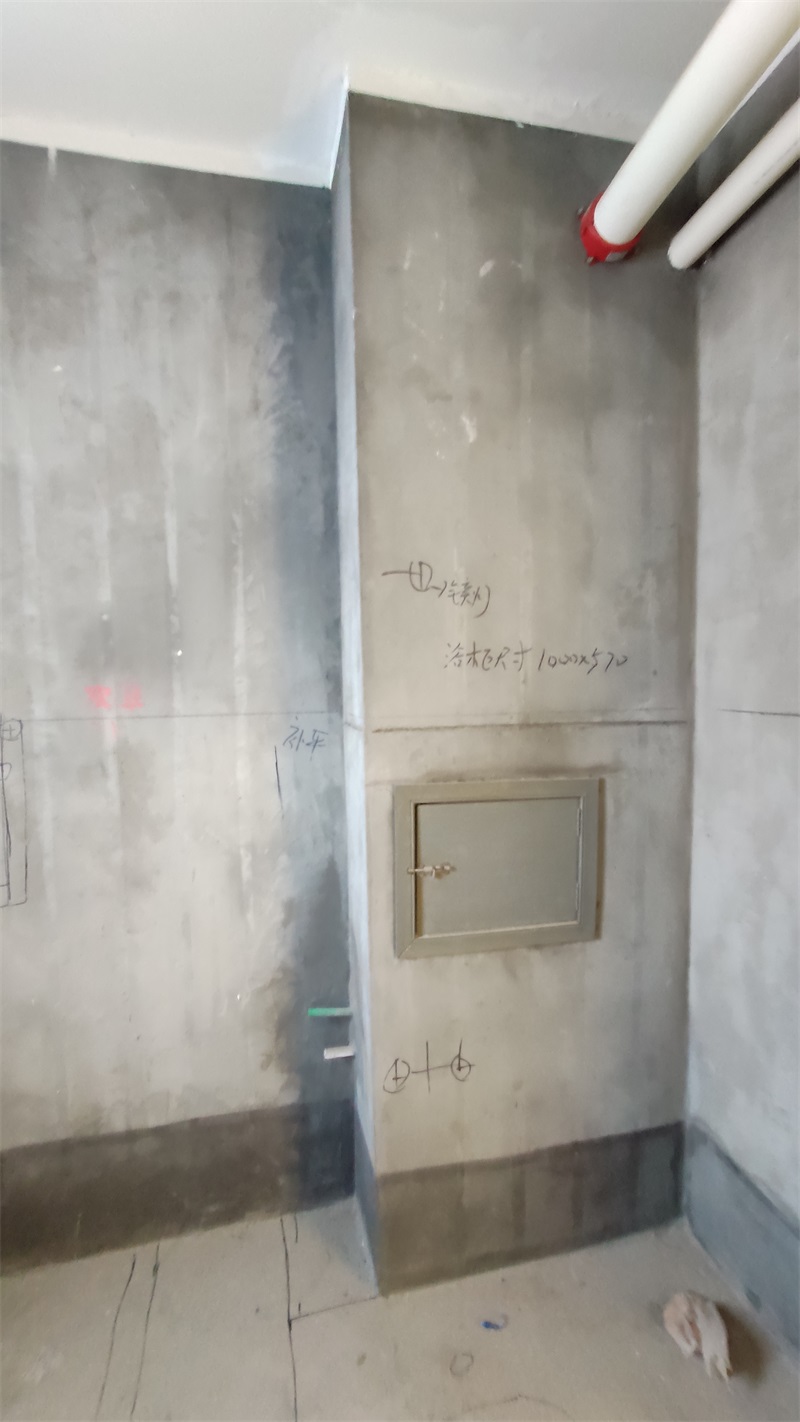

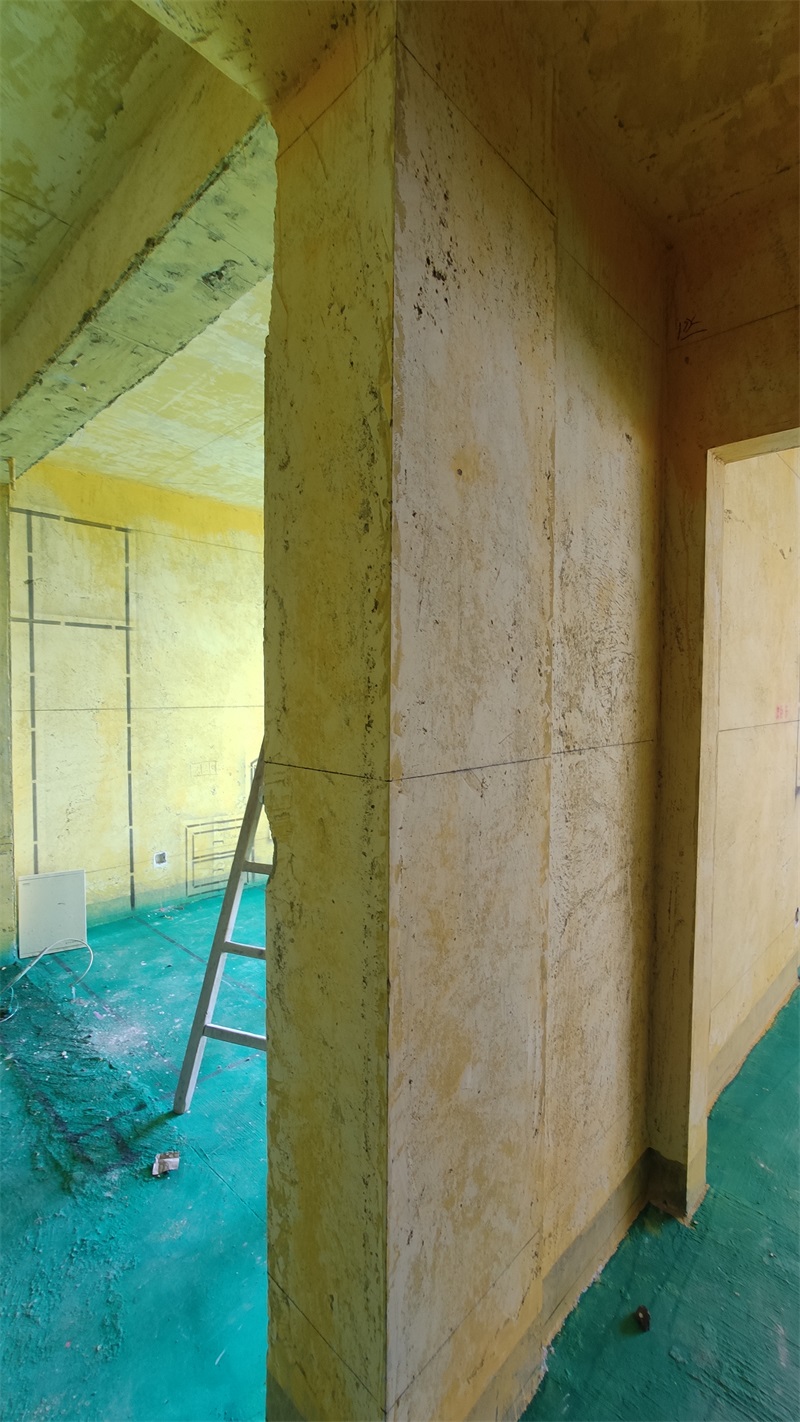

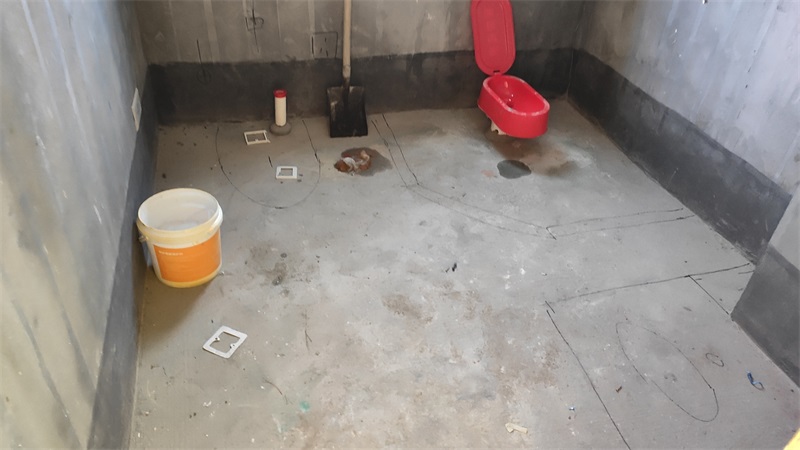

卫浴尺寸放样












回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-12-25 15:50:57 | 显示全部楼层

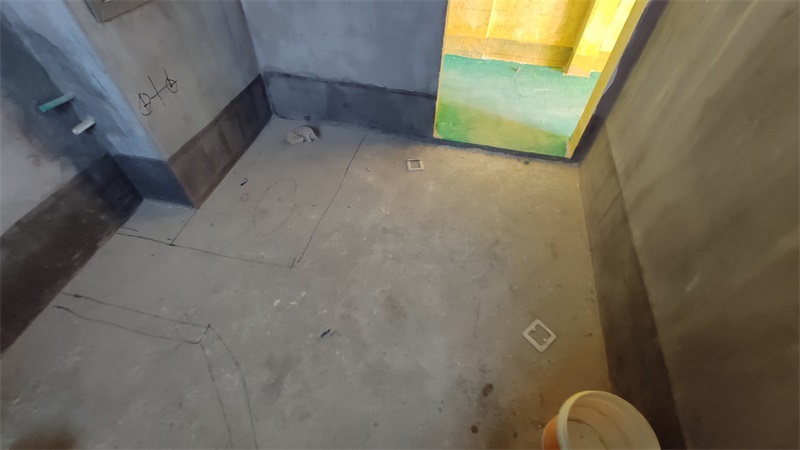

水电放样结束






回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-1-12 13:46:28 | 显示全部楼层

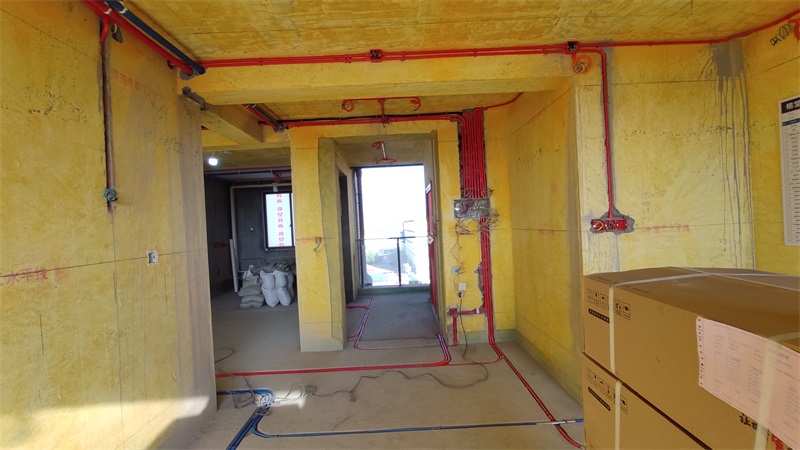

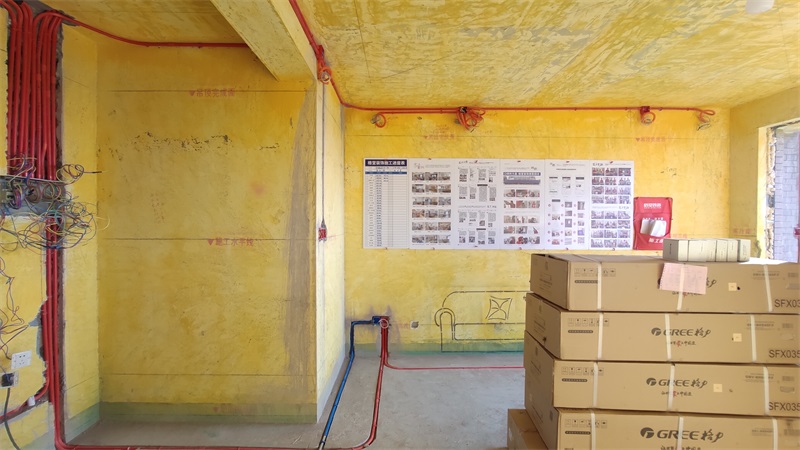

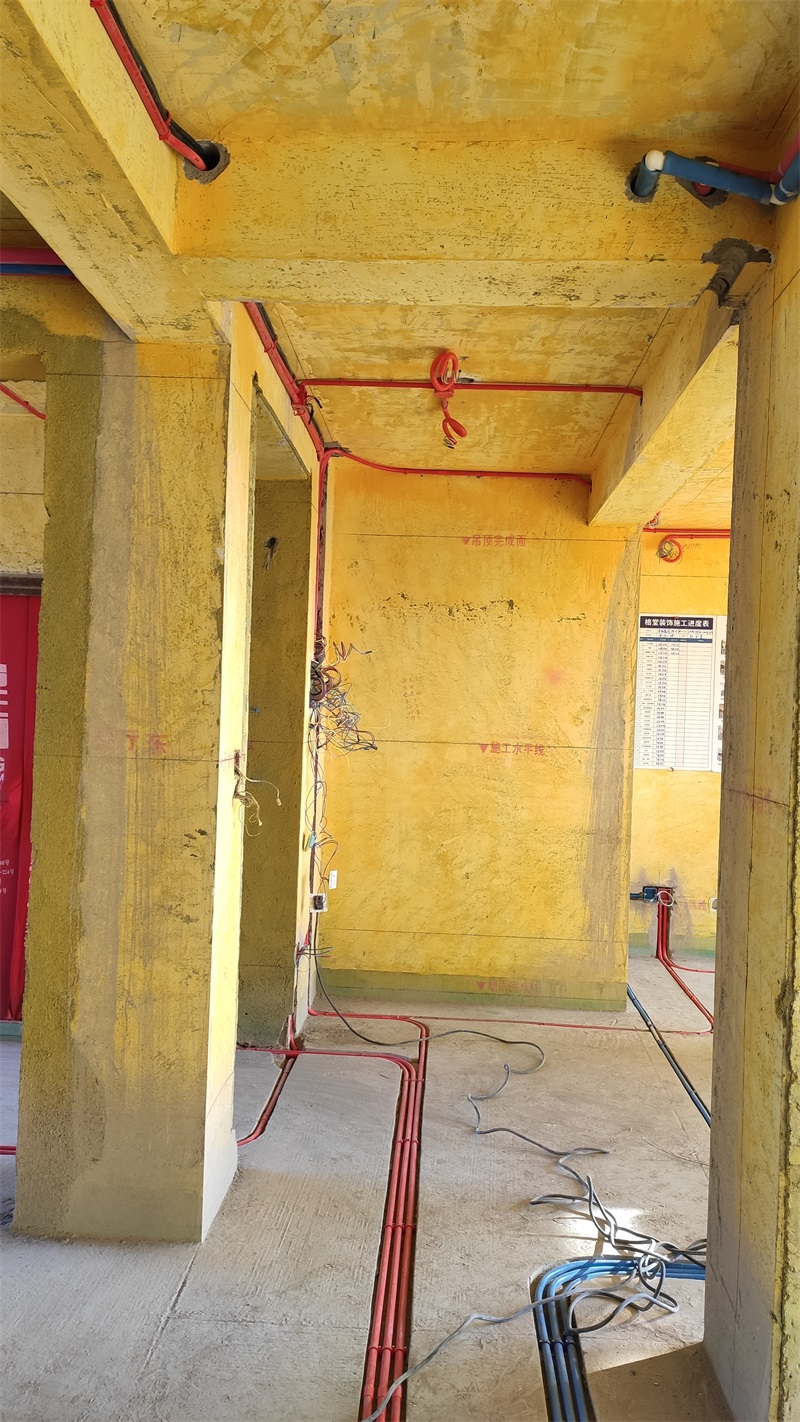

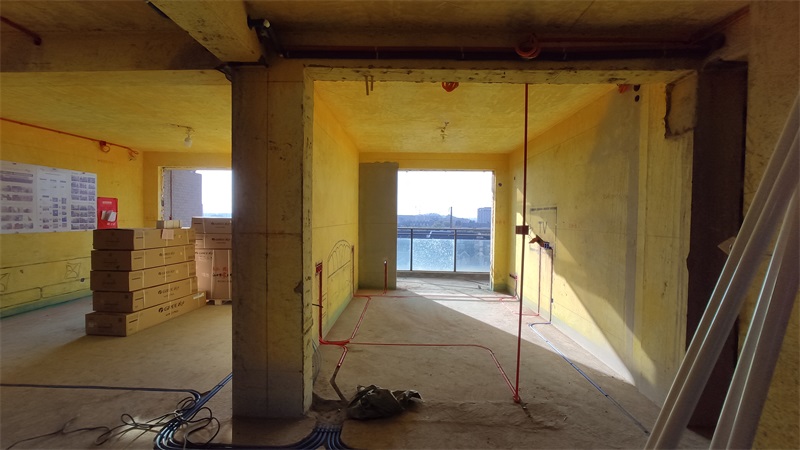

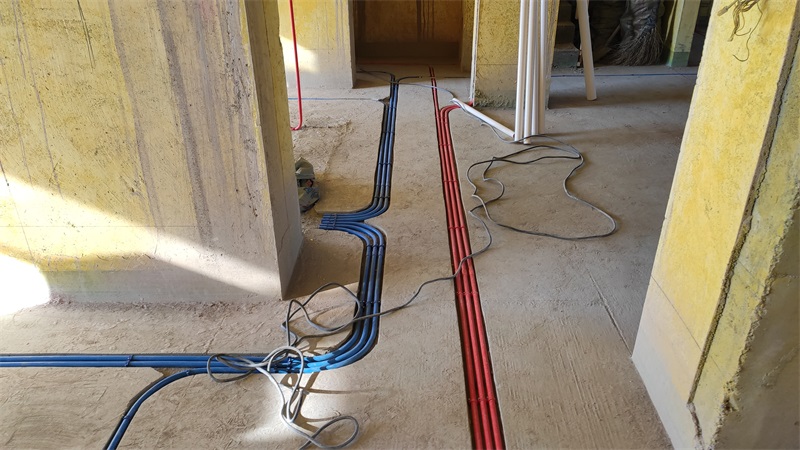

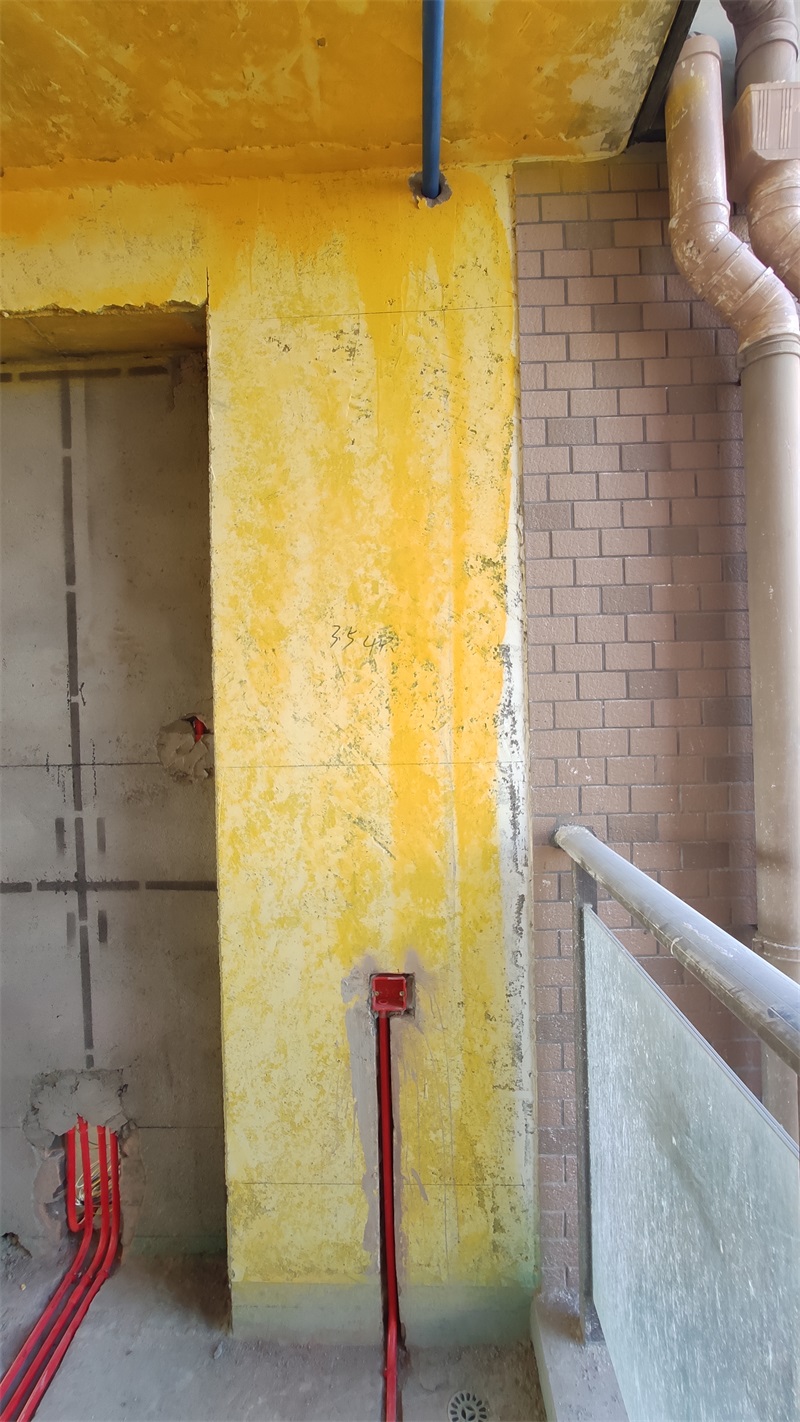

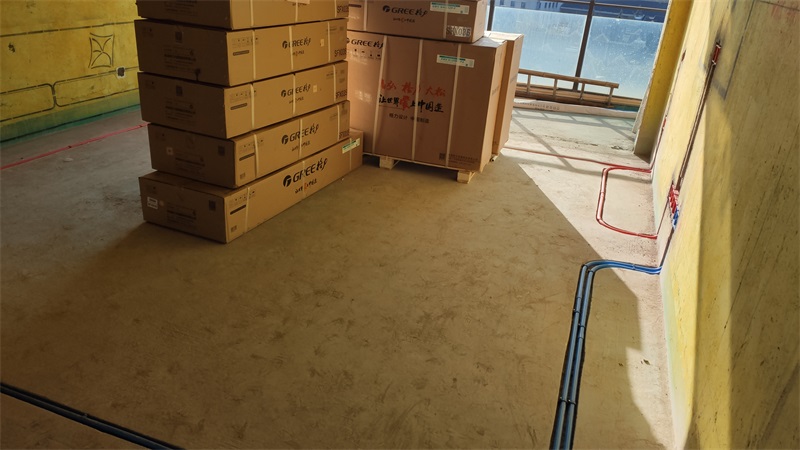

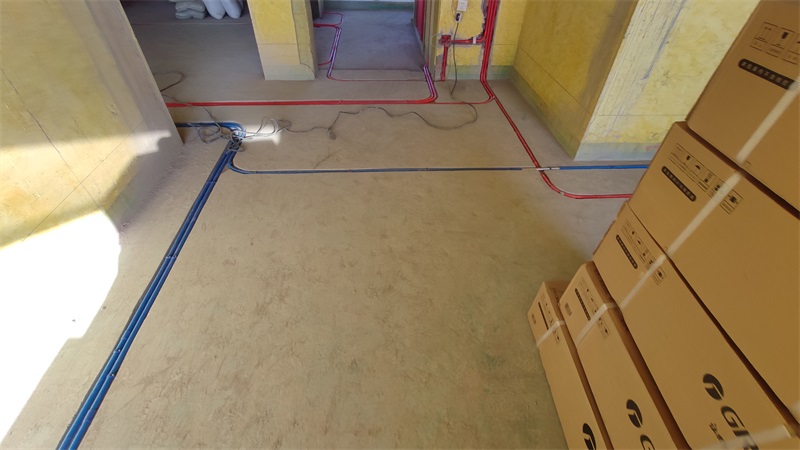

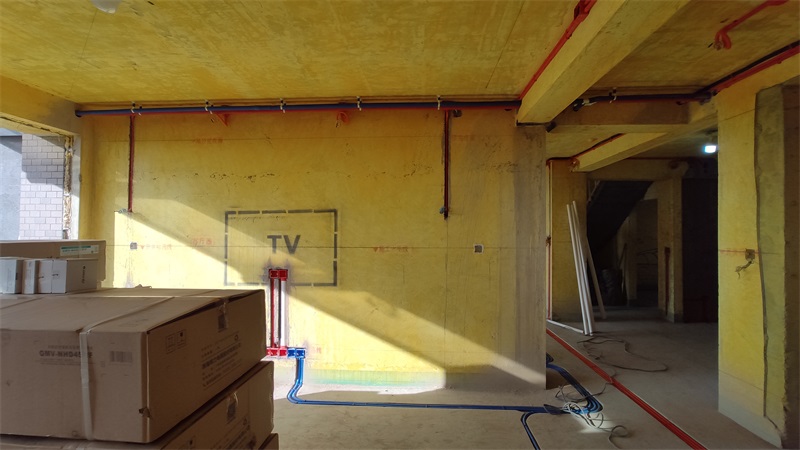

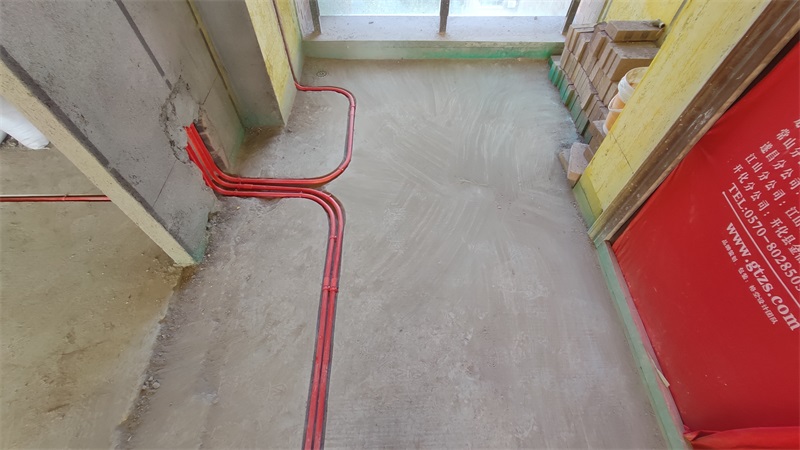

红色线管代表强电，蓝色线管代表弱电









回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-1-12 13:47:00 | 显示全部楼层

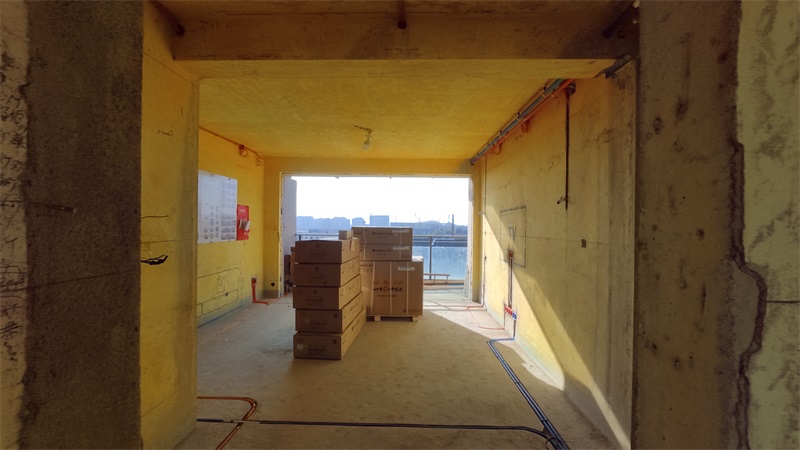

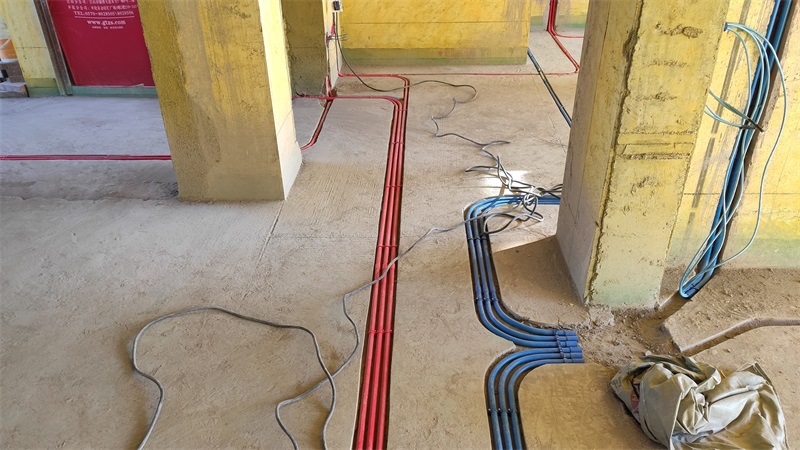

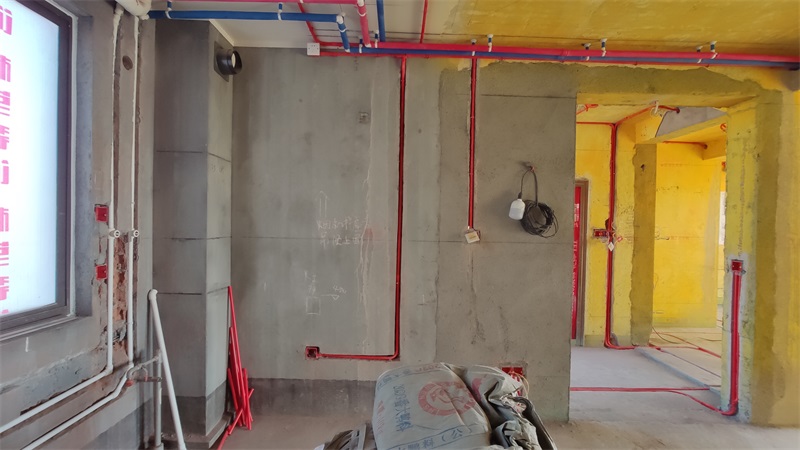

强弱电布管相距30cm以上，墙角禁止走管，距墙30cm以上









回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-1-12 13:47:55 | 显示全部楼层

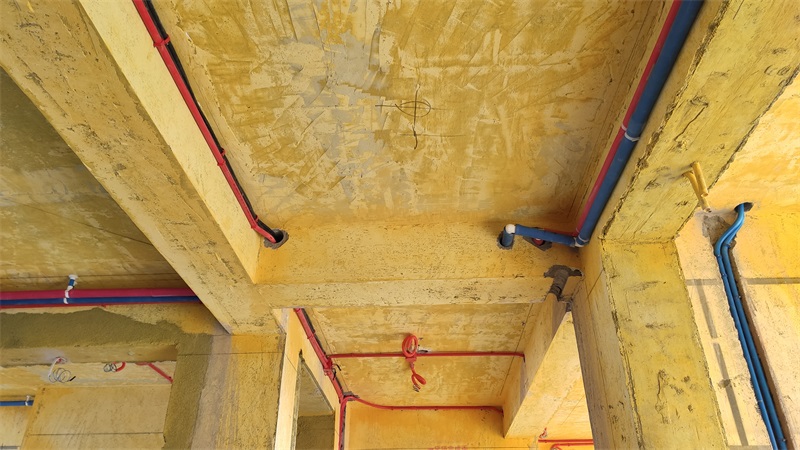

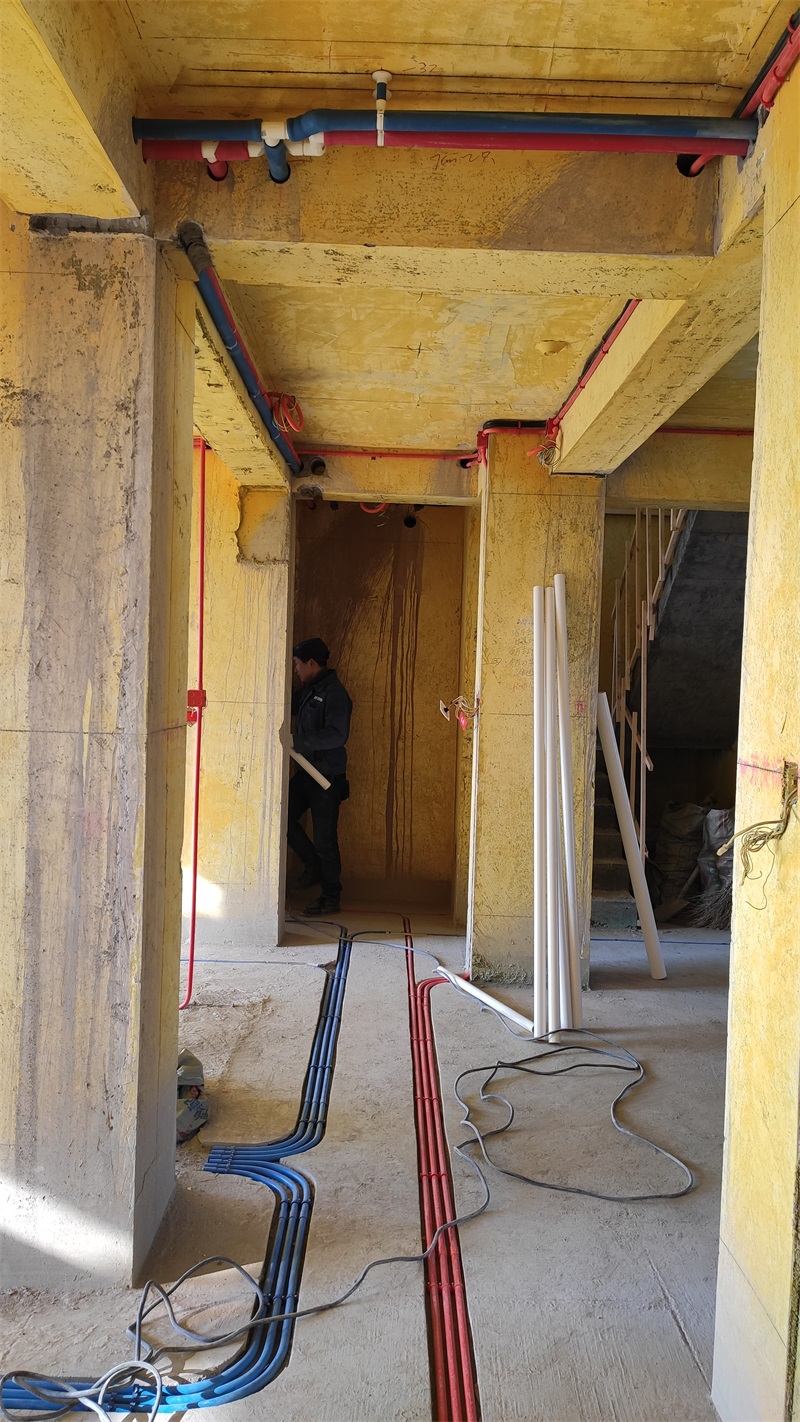

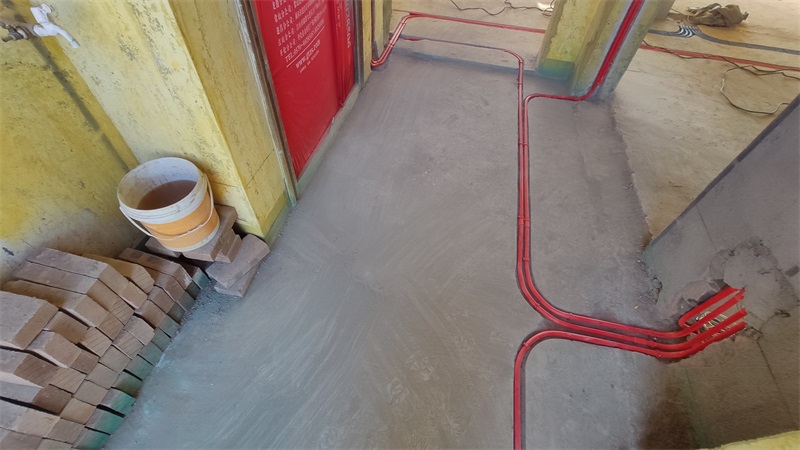

并排两根以上线管，固定采用管卡错位顺钉，间隙均匀











回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-1-12 13:48:46 | 显示全部楼层

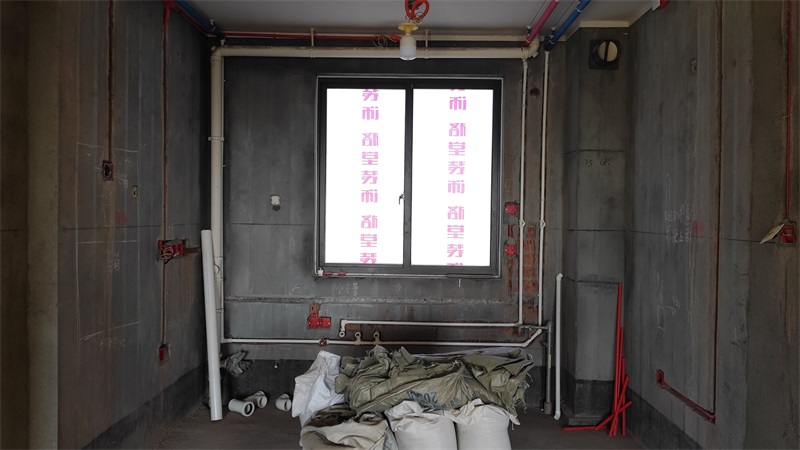

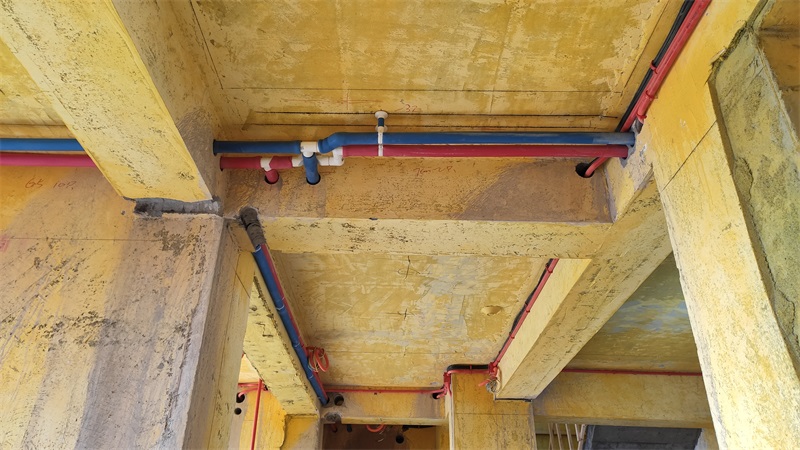

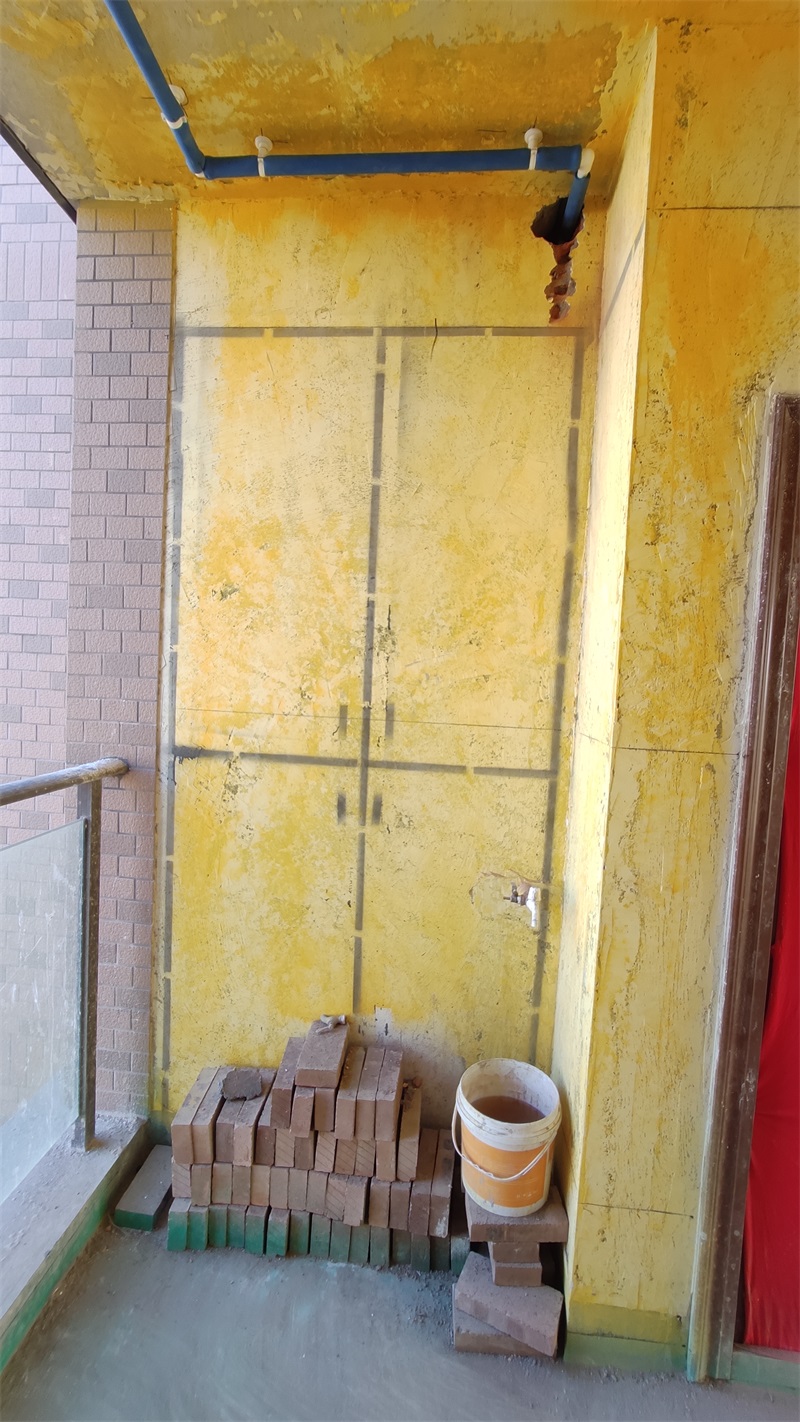

红色保温棉代表热水，蓝色保温棉代表冷水。走墙水管采用下垂式安装






回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-1-12 13:49:22 | 显示全部楼层




水管吊卡间距小于80cm，转角15CM处增加吊卡增加水管稳定性








回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-1-12 13:50:38 | 显示全部楼层

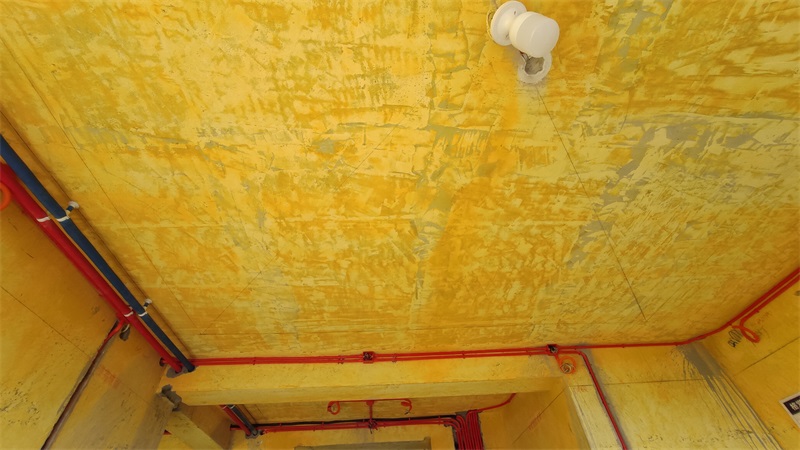

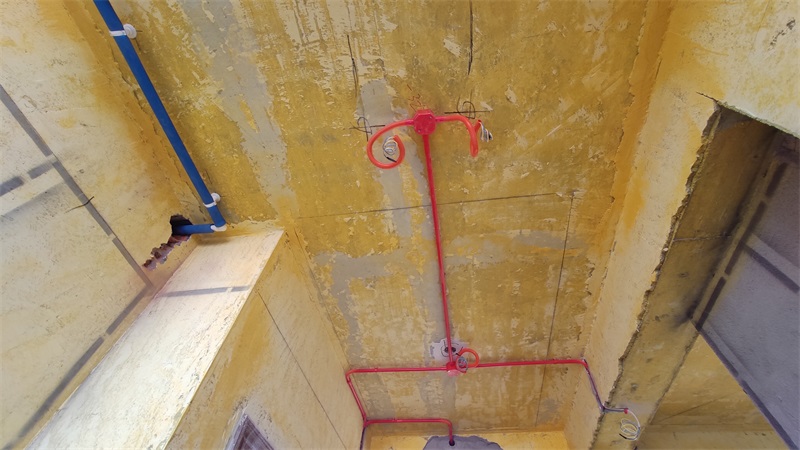

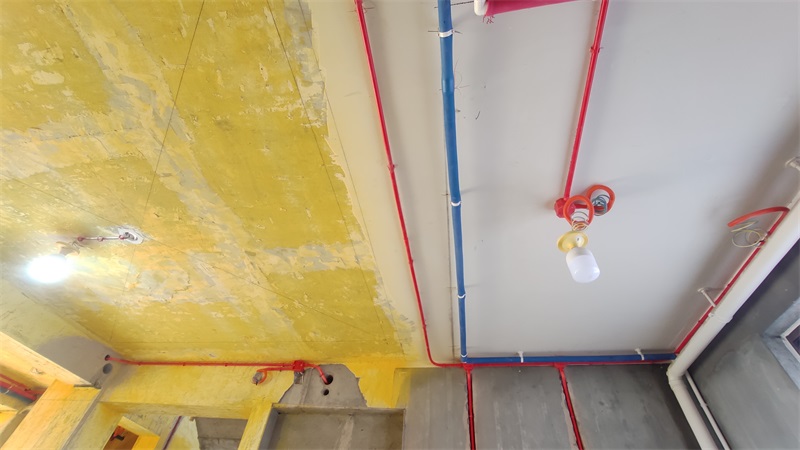

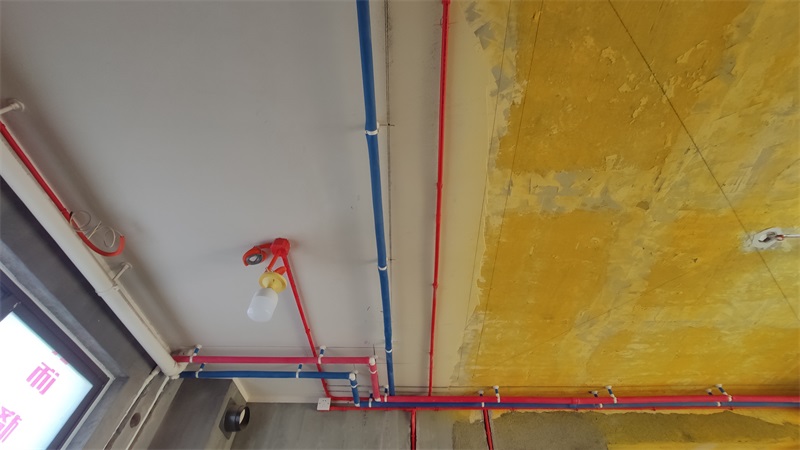

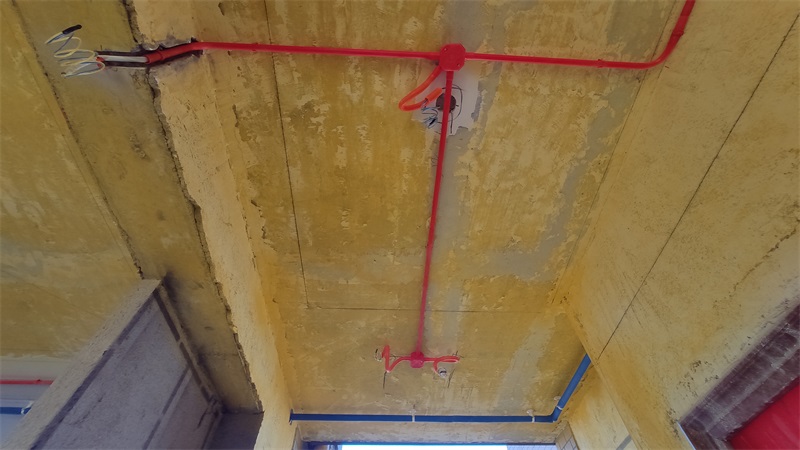

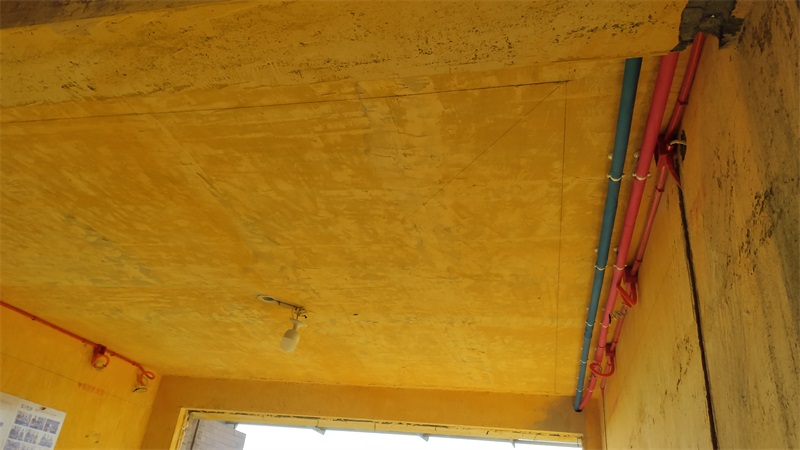

吊顶内布线应穿管，筒灯位置布线，应按照要求用波纹管套到位，吊顶灯线用八角盒分开，顶面线管用U形卡固定






回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-1-12 13:51:36 | 显示全部楼层

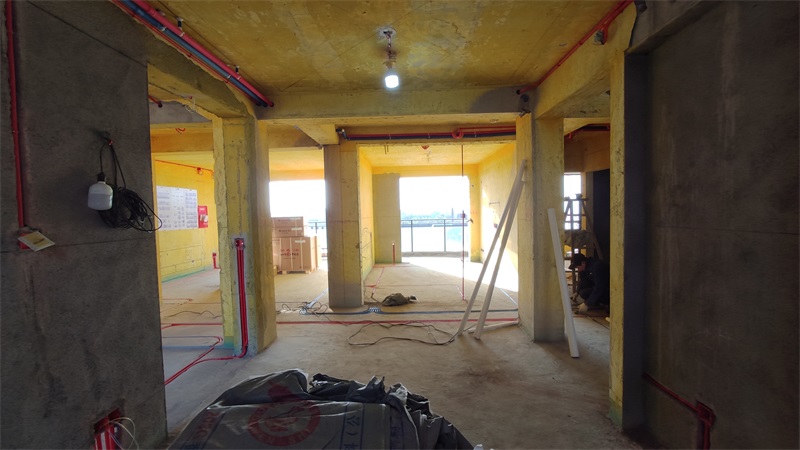

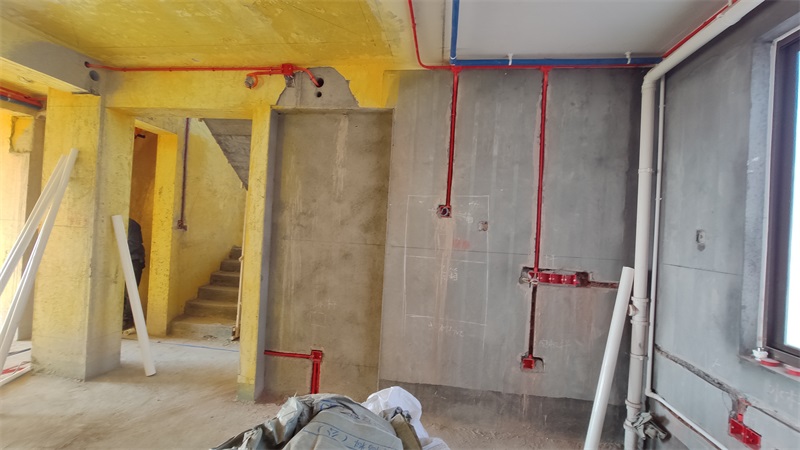

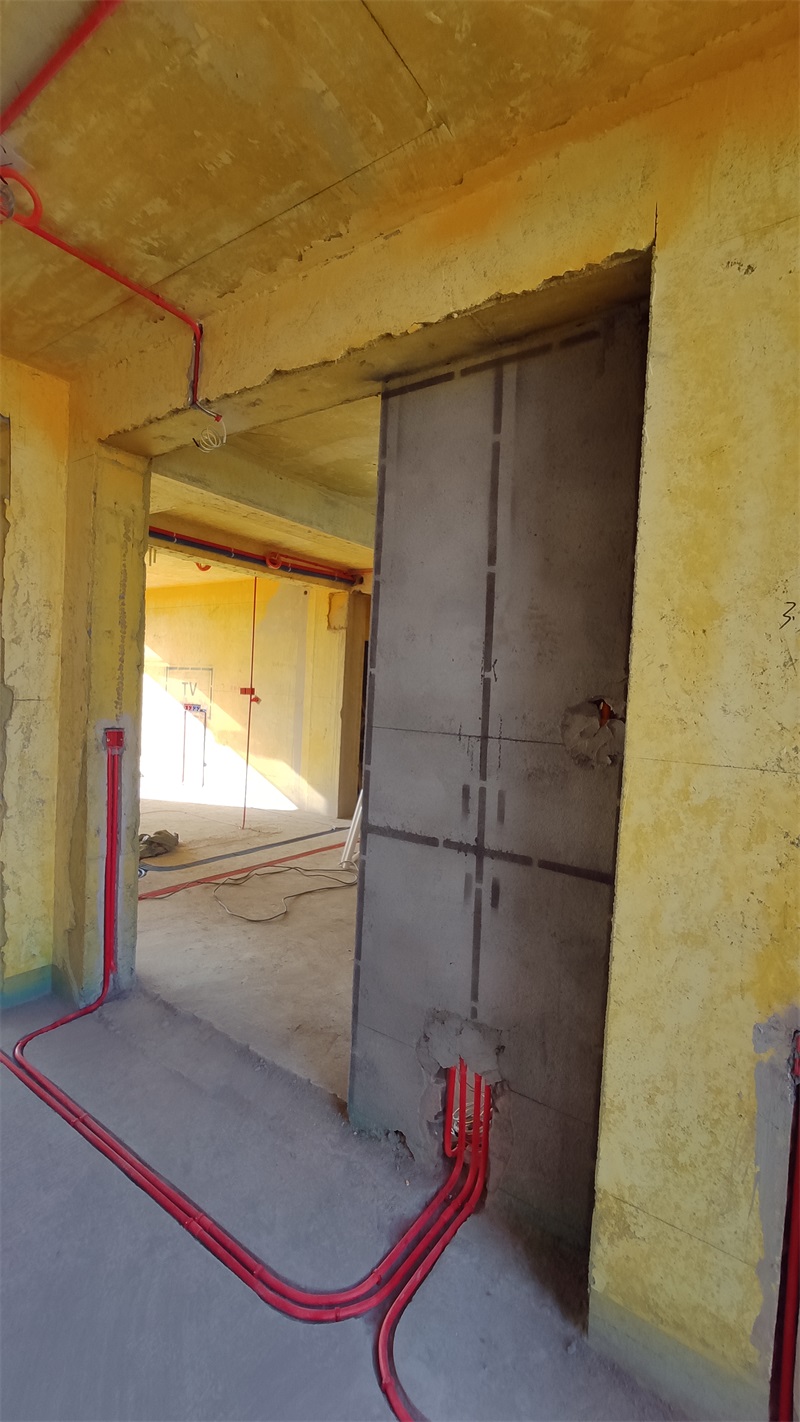

线路布置横平竖直符合施工规范












回复 支持 反对

使用道具 举报
