郁金香37-1-140#147㎡日式 —自然简约谱写惬意日常

发表于 2020-12-21 16:26:34

保温棉：能够很好的解决冷凝水的问题，保护水管

发表于 2020-12-21 16:40:40

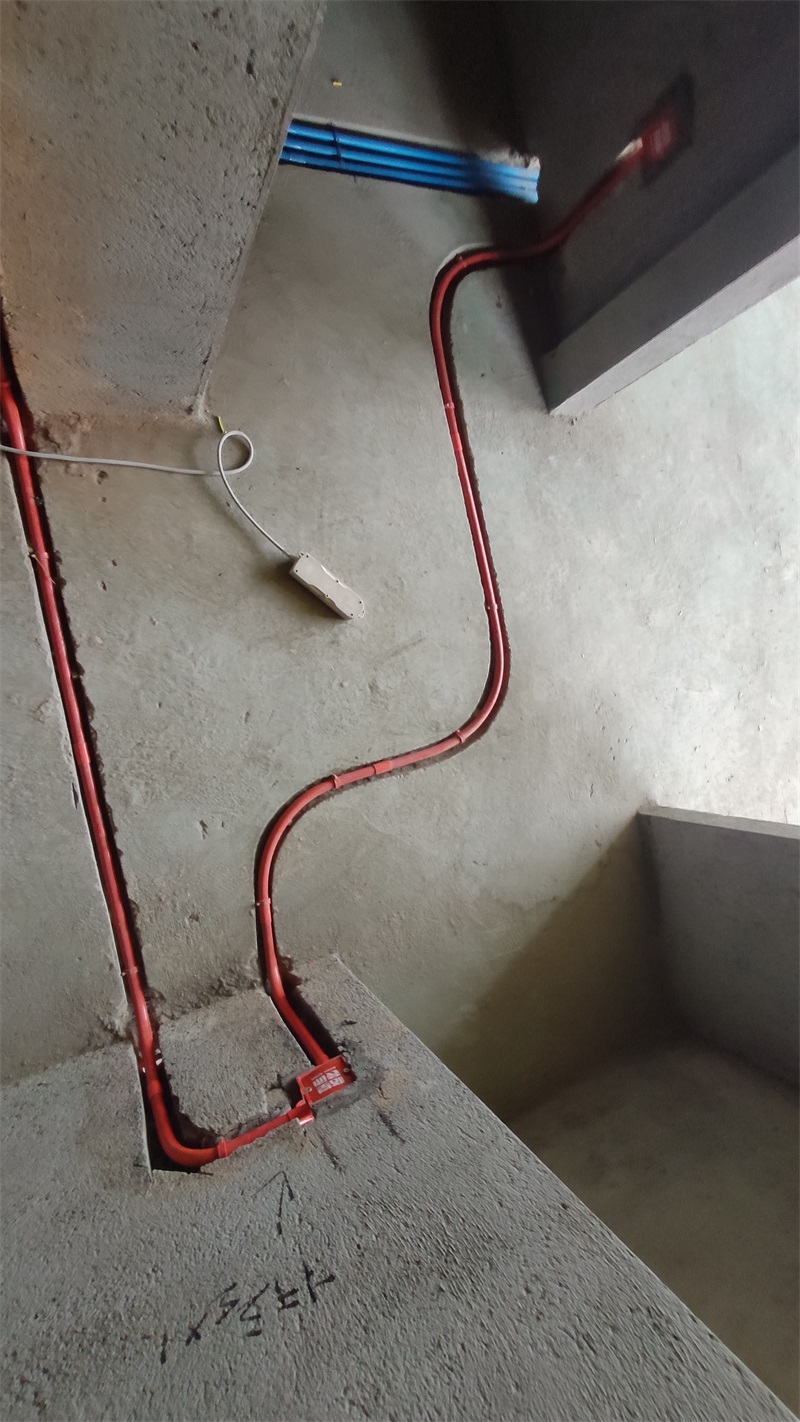

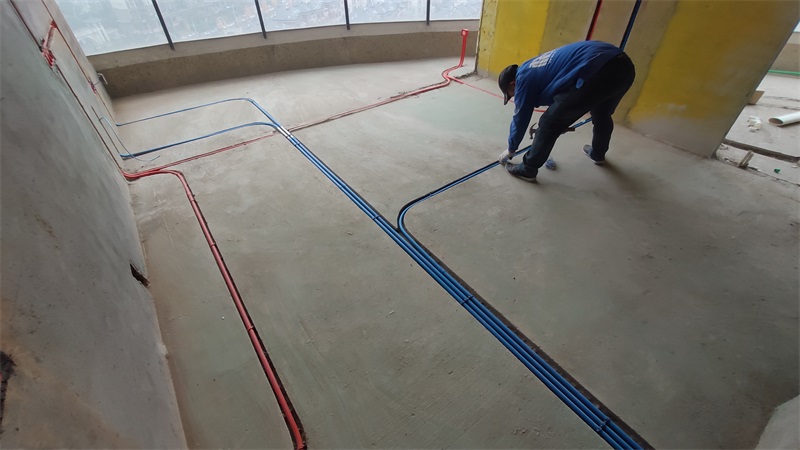

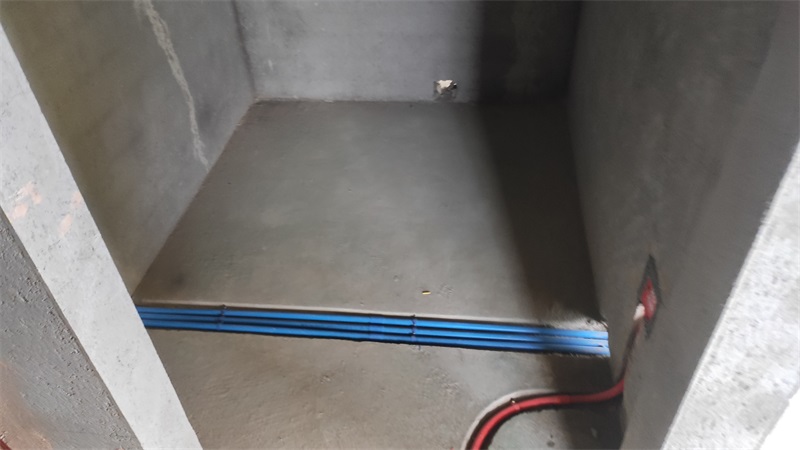

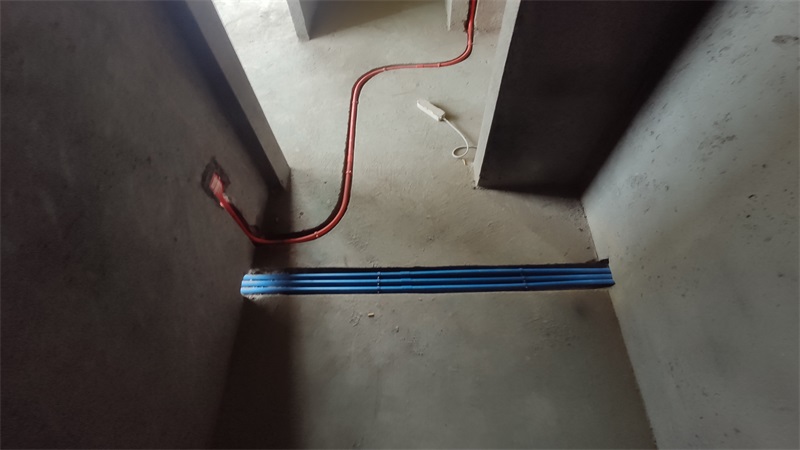

并排两根以上线管，固定采用管卡错位顺钉，间隙均匀

发表于 2020-12-21 16:41:28

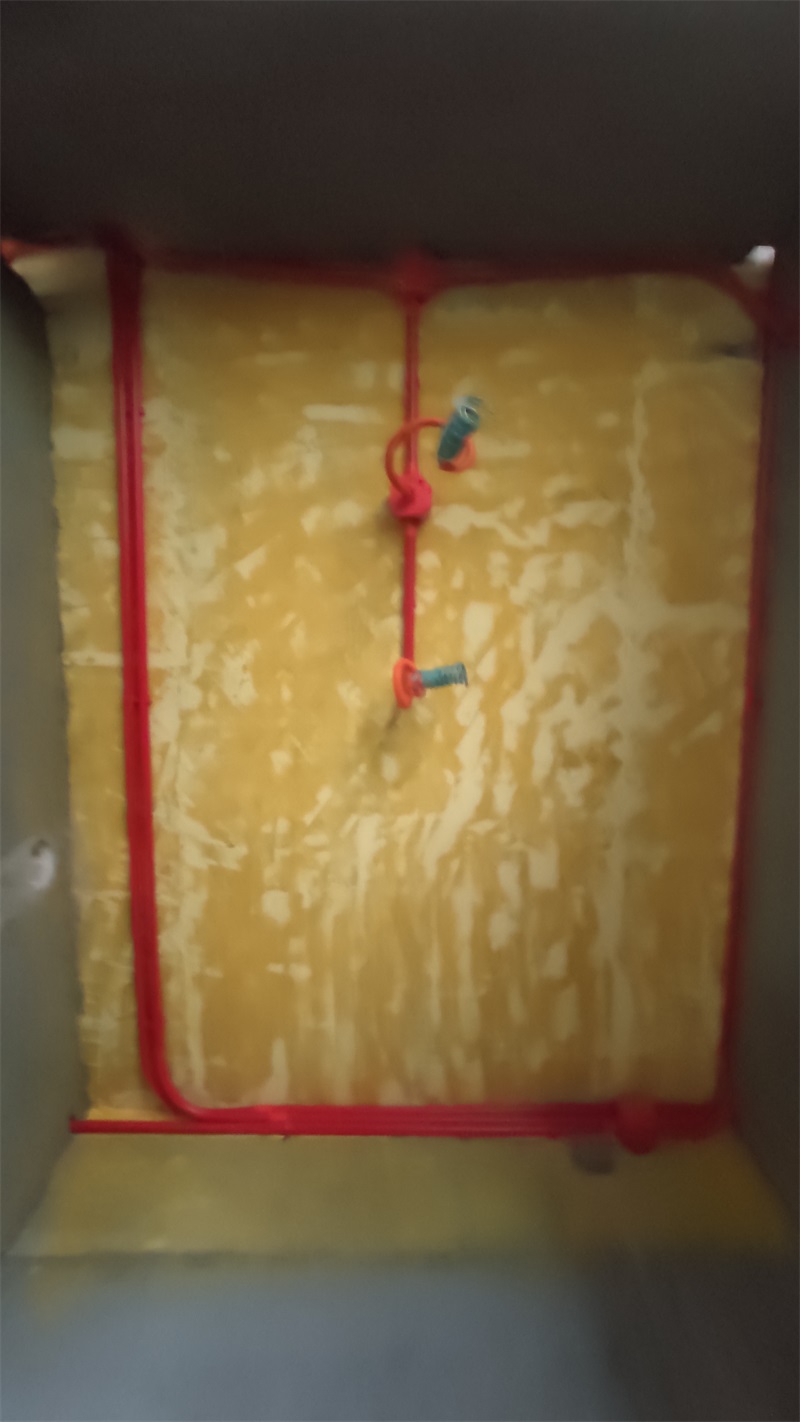

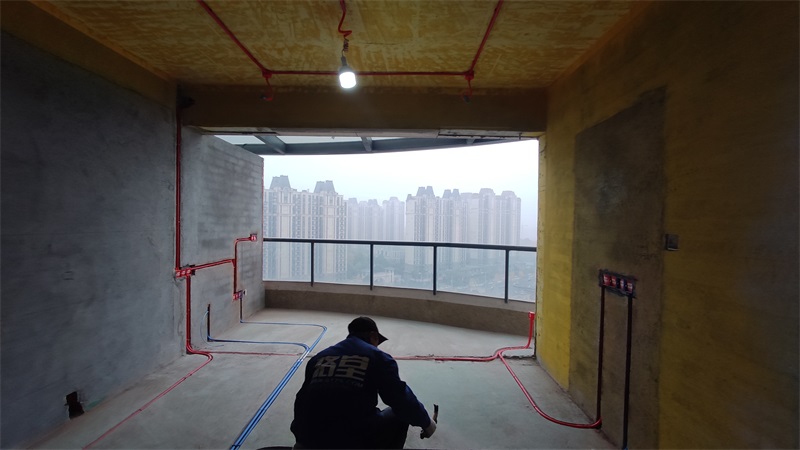

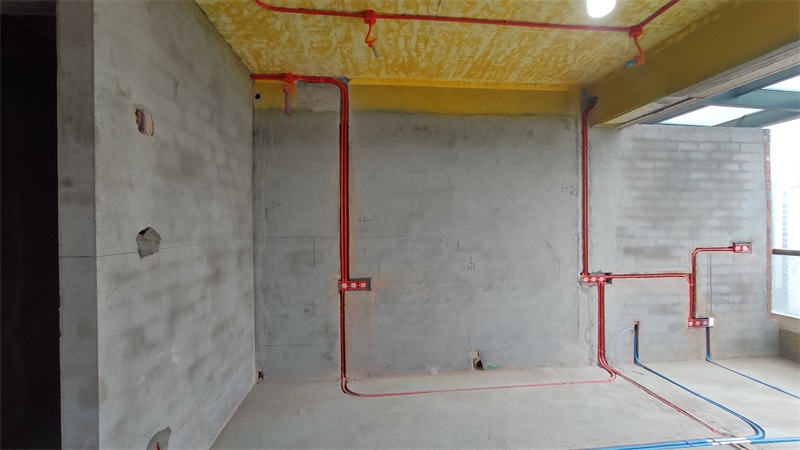

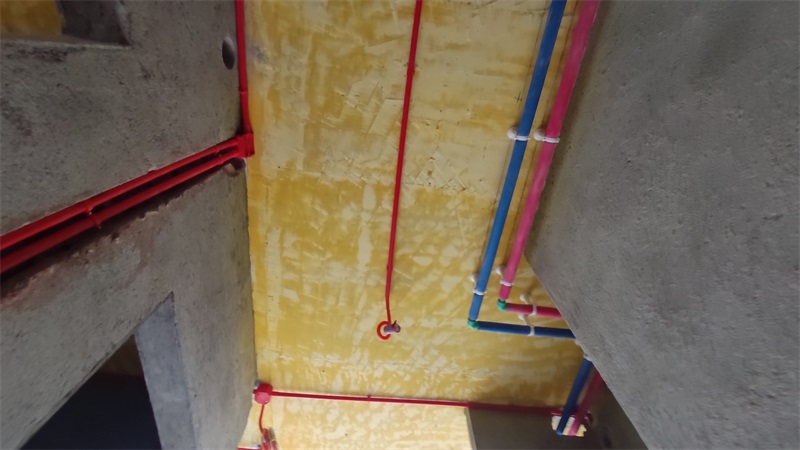

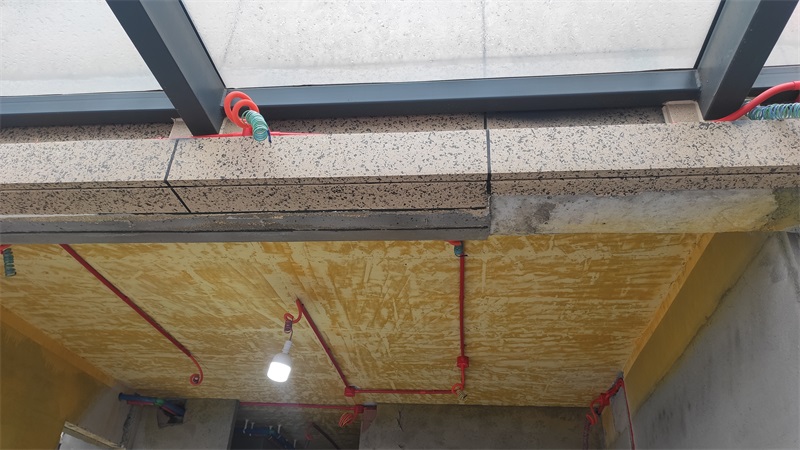

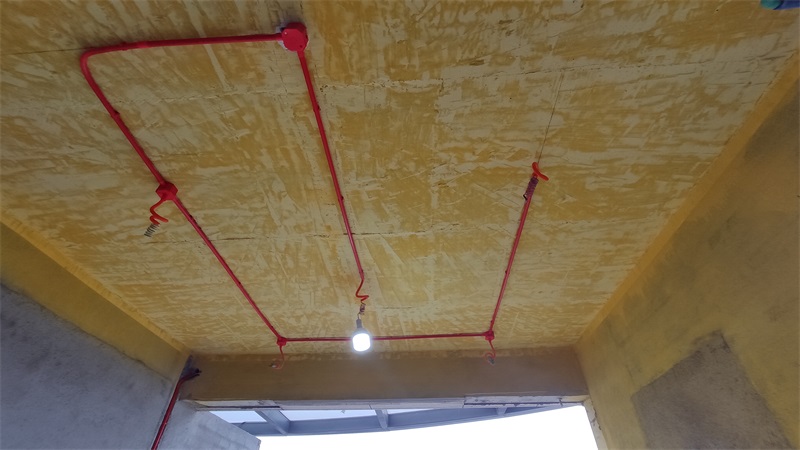

吊顶内布线应穿管，筒灯位置布线，应按照要求用波纹管套到位，吊顶灯线用八角盒分开，顶面线管用U形卡固定

发表于 2020-12-21 16:42:03

强弱电线管交叉处使用铁管或铁过桥湾交叉，防止信号干扰

发表于 2020-12-21 16:42:51

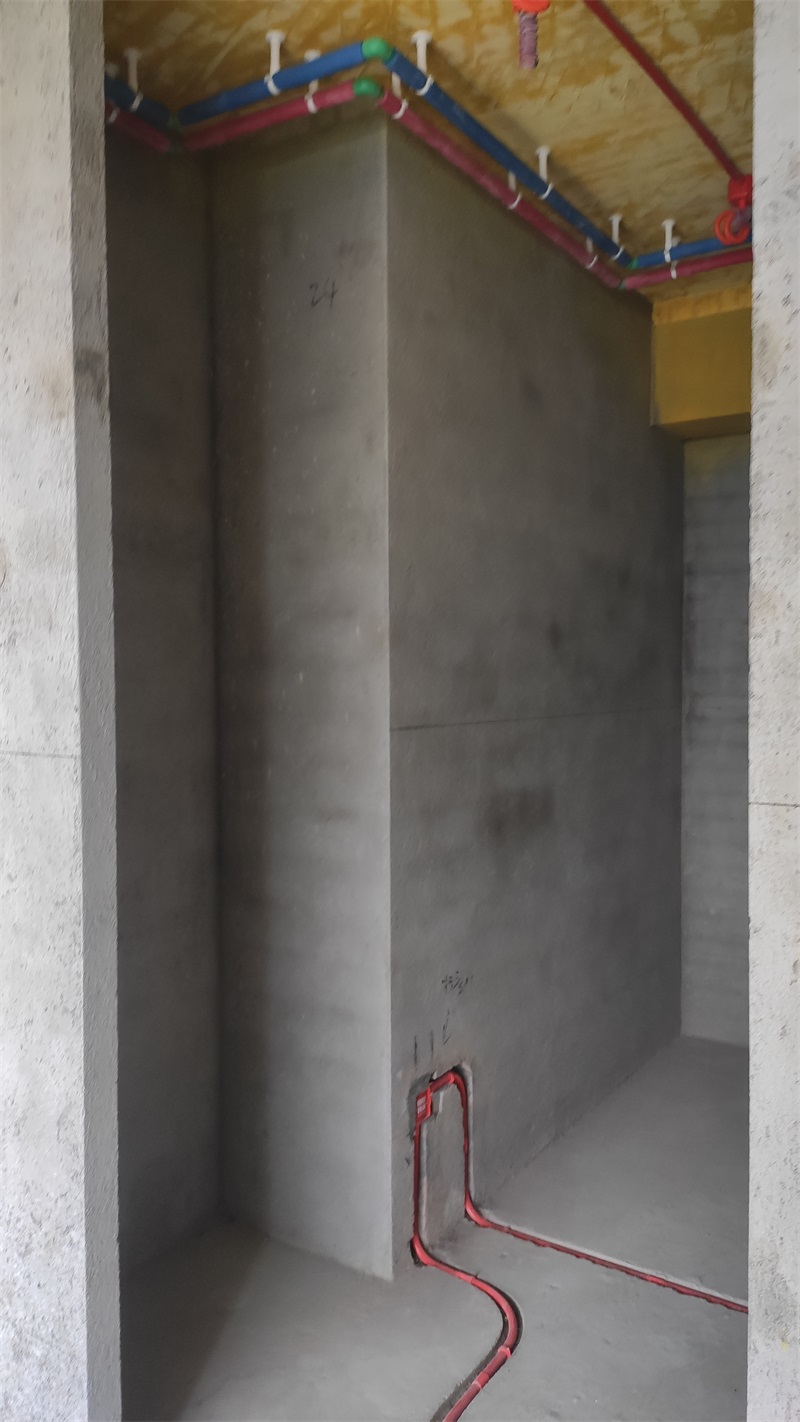

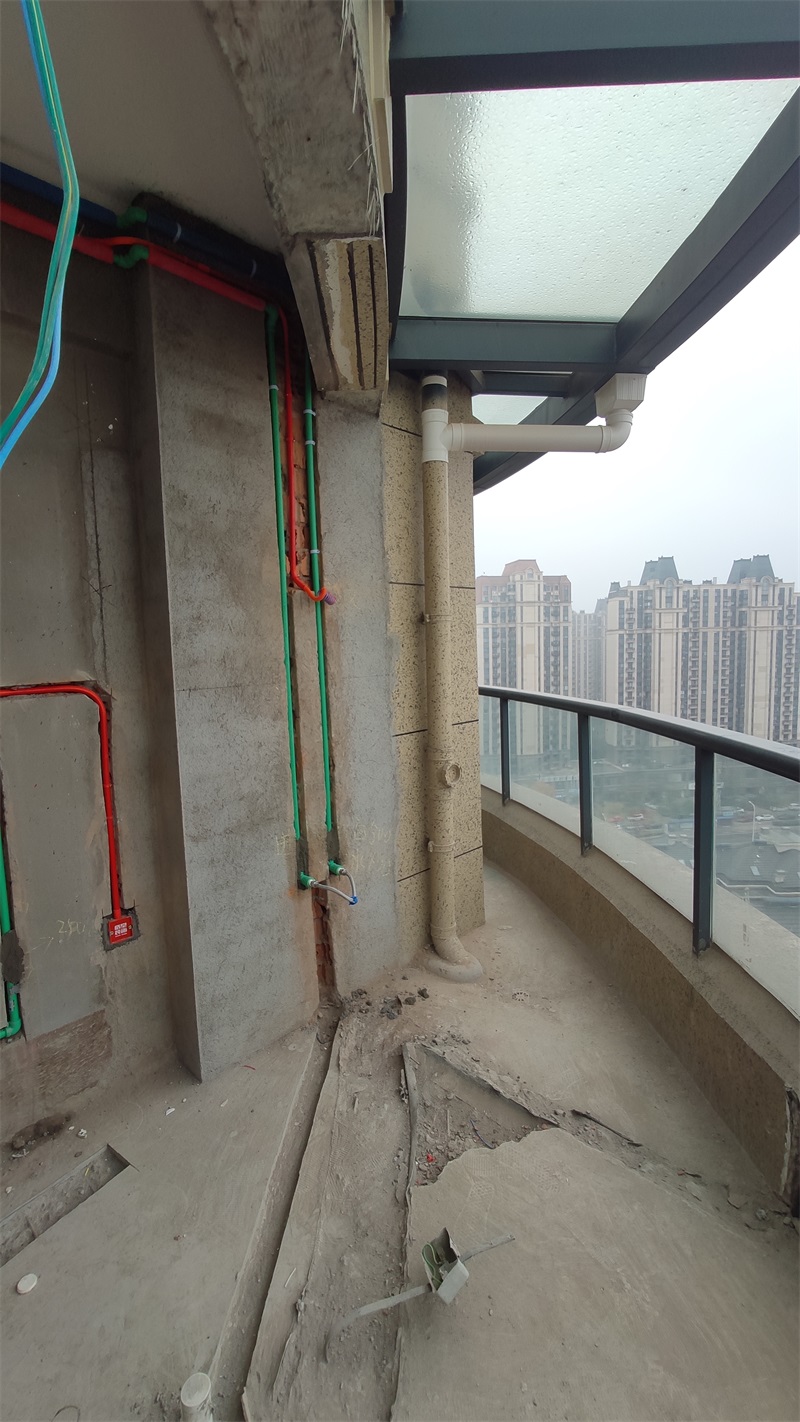

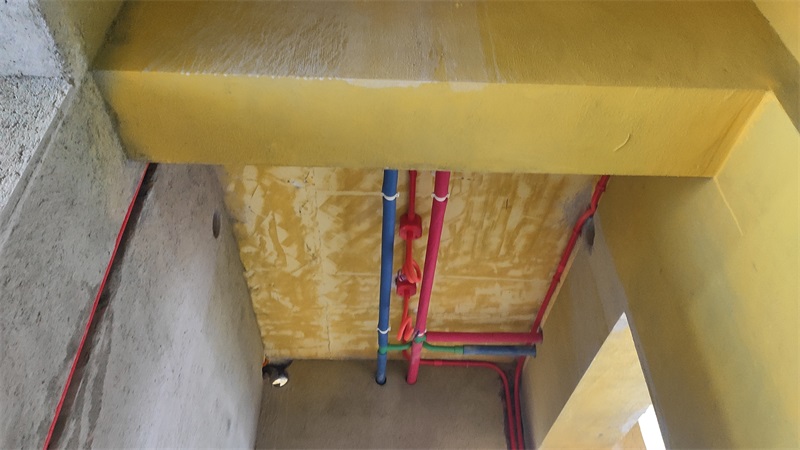

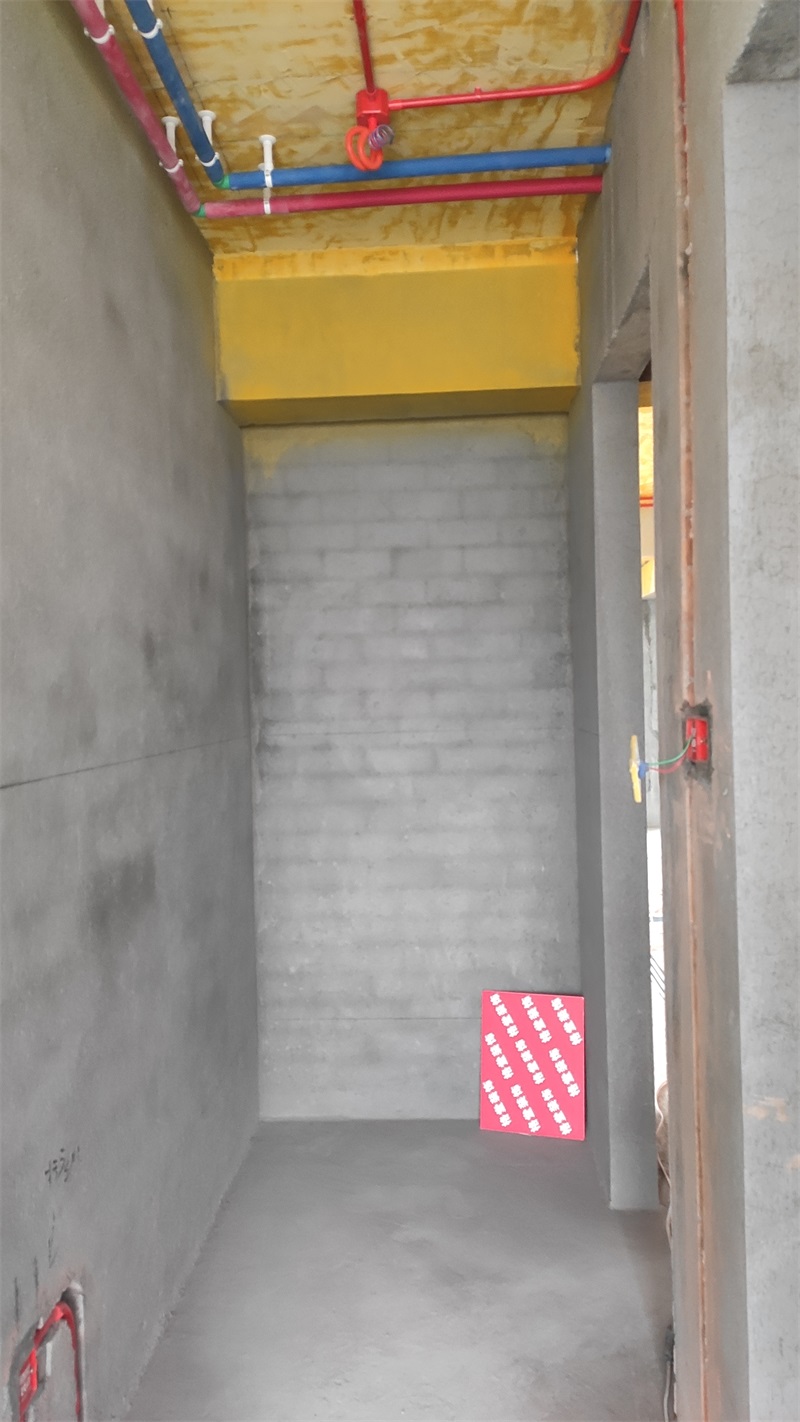

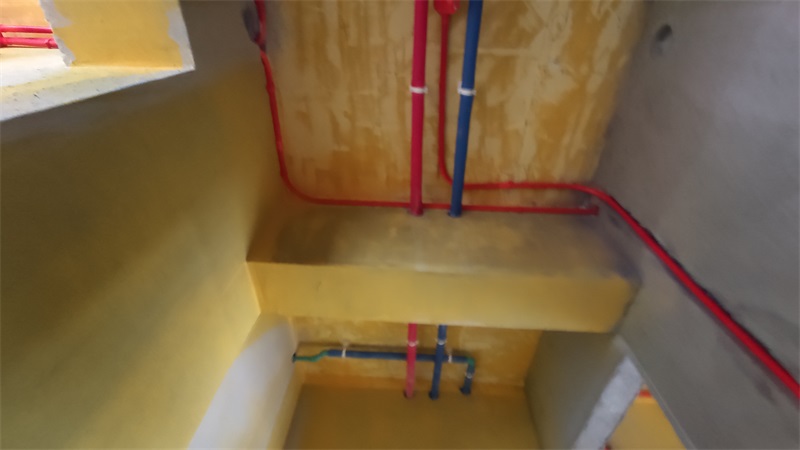

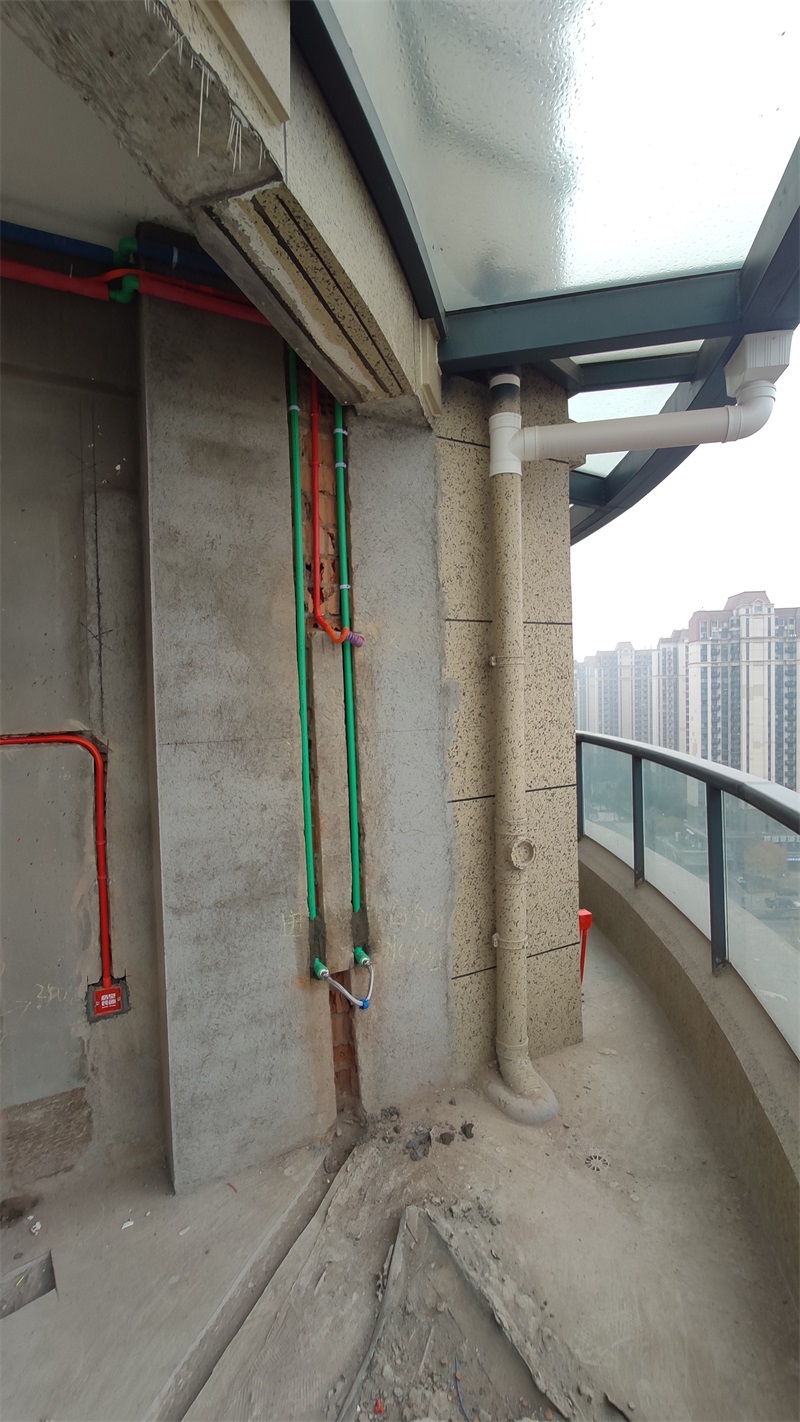

红色水管代表热水，蓝色水管代表冷水

发表于 2020-12-21 16:44:19

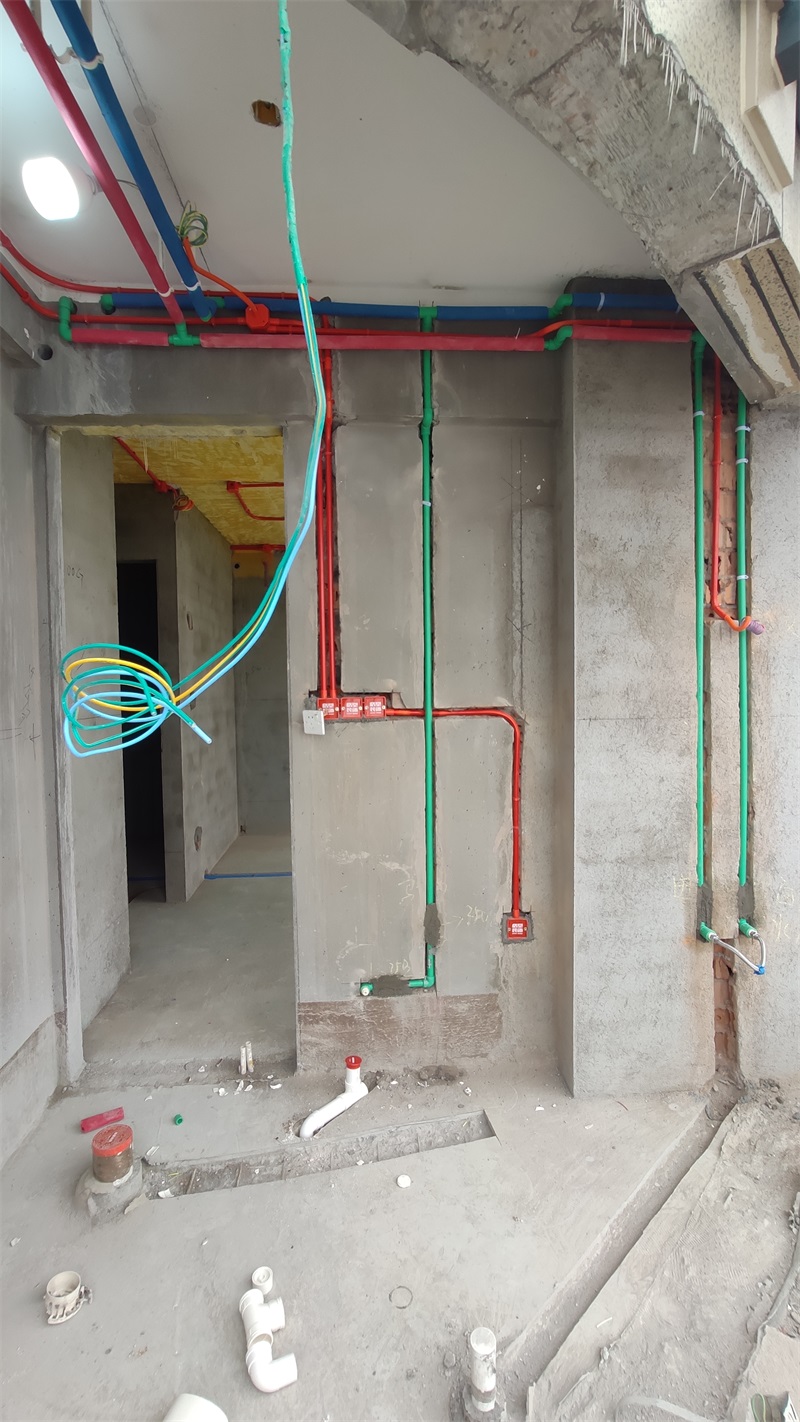

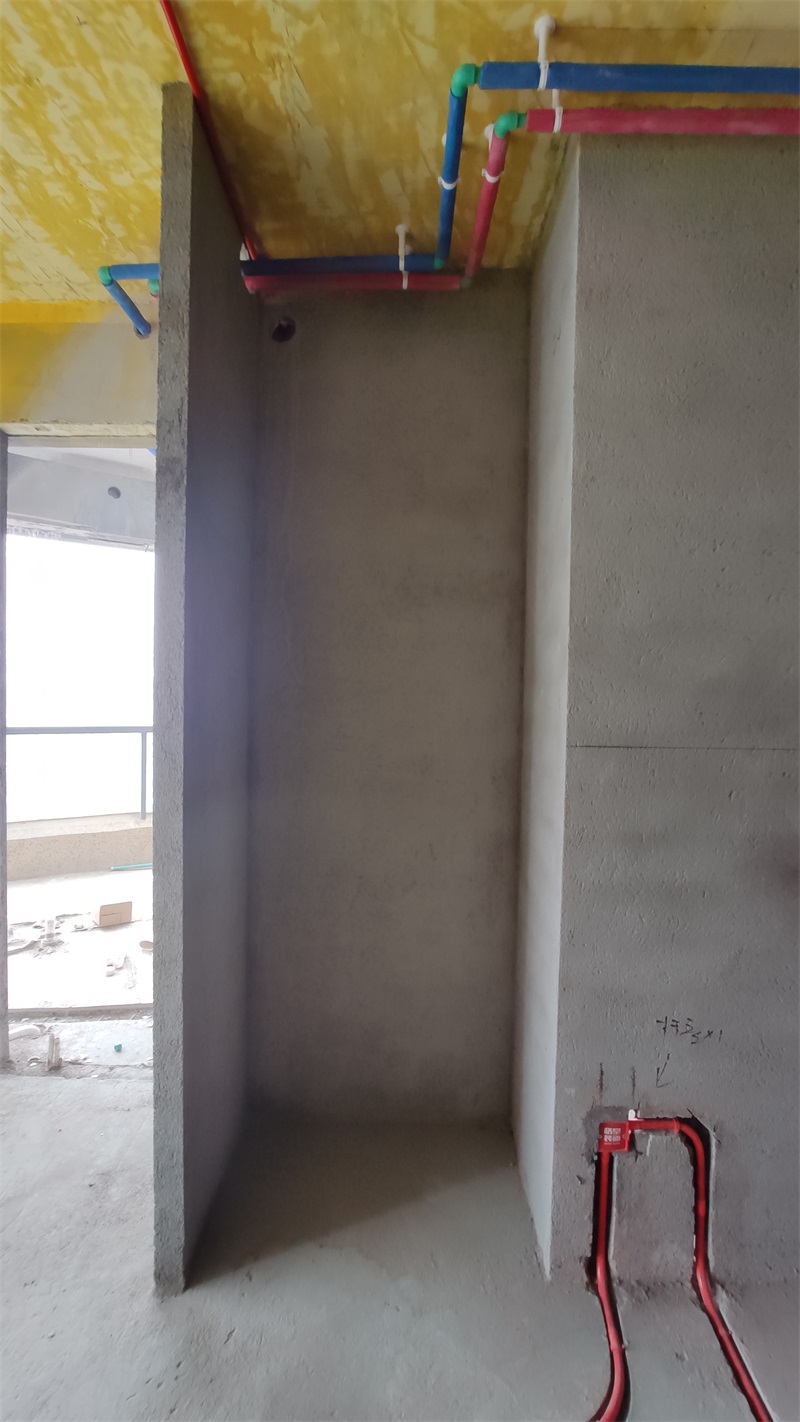

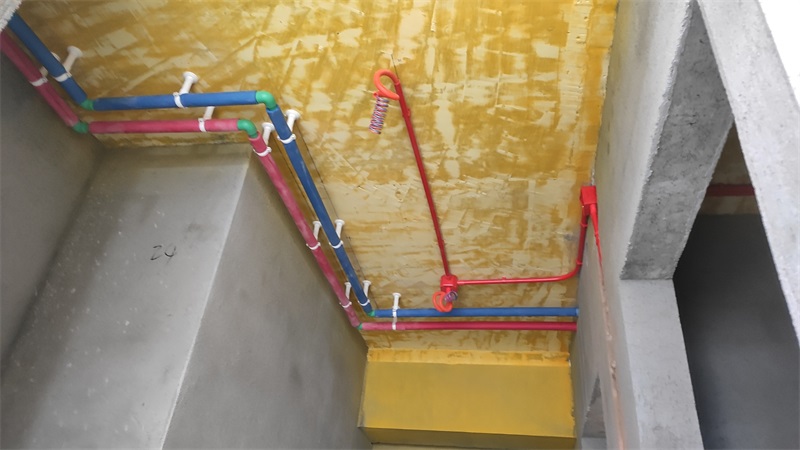

水管吊卡间距小于80cm，转角15CM处增加吊卡增加水管稳定性

发表于 2020-12-21 16:45:49

红色保温棉代表热水，蓝色保温棉代表冷水

发表于 2020-12-21 16:47:00

吊顶内布线应穿管，筒灯位置布线，应按照要求用波纹管套到位，吊顶灯线用八角盒分开，顶面线管用U形卡固定

发表于 2020-12-21 16:49:10

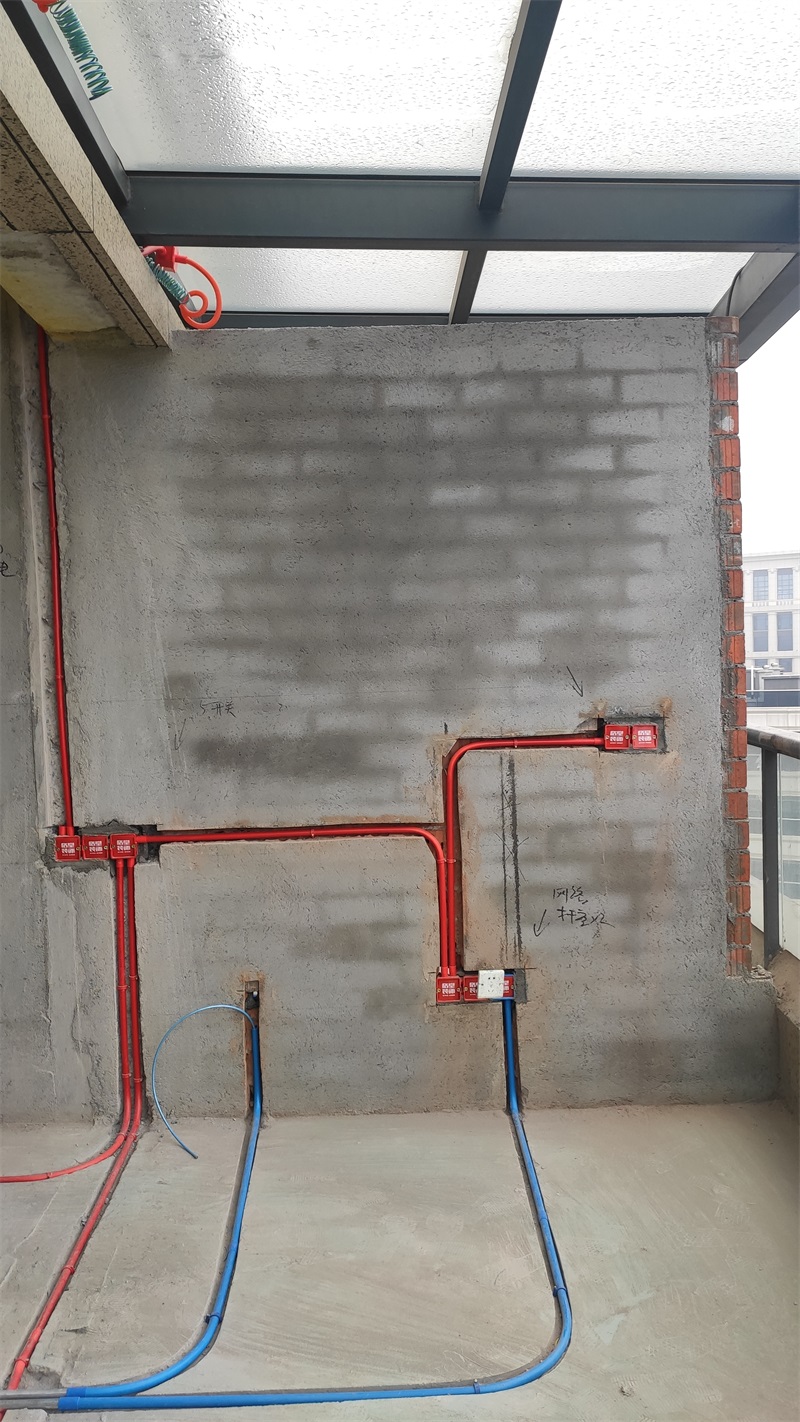

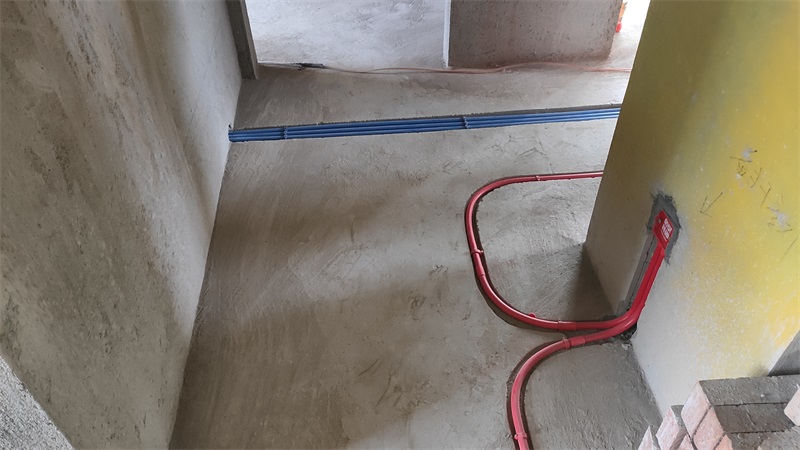

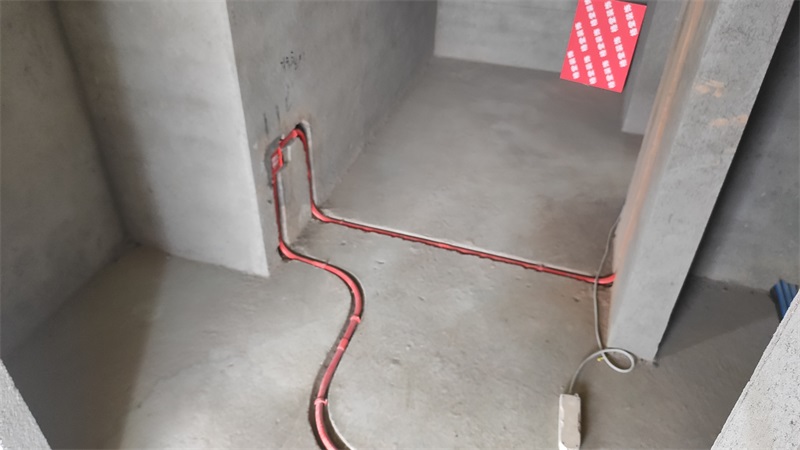

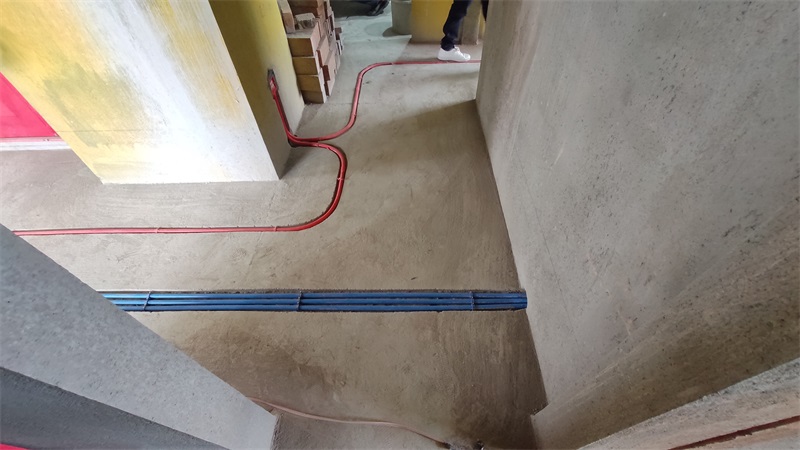

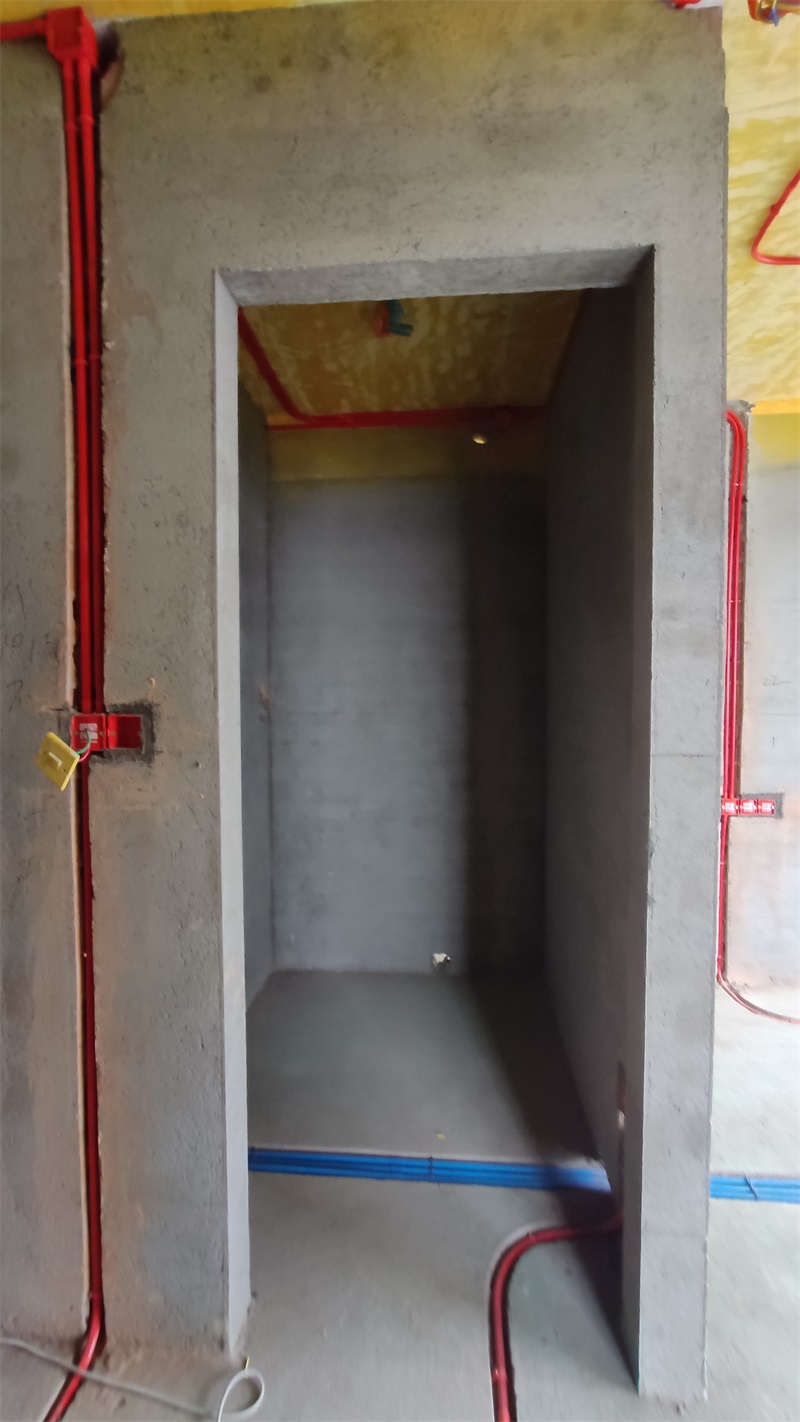

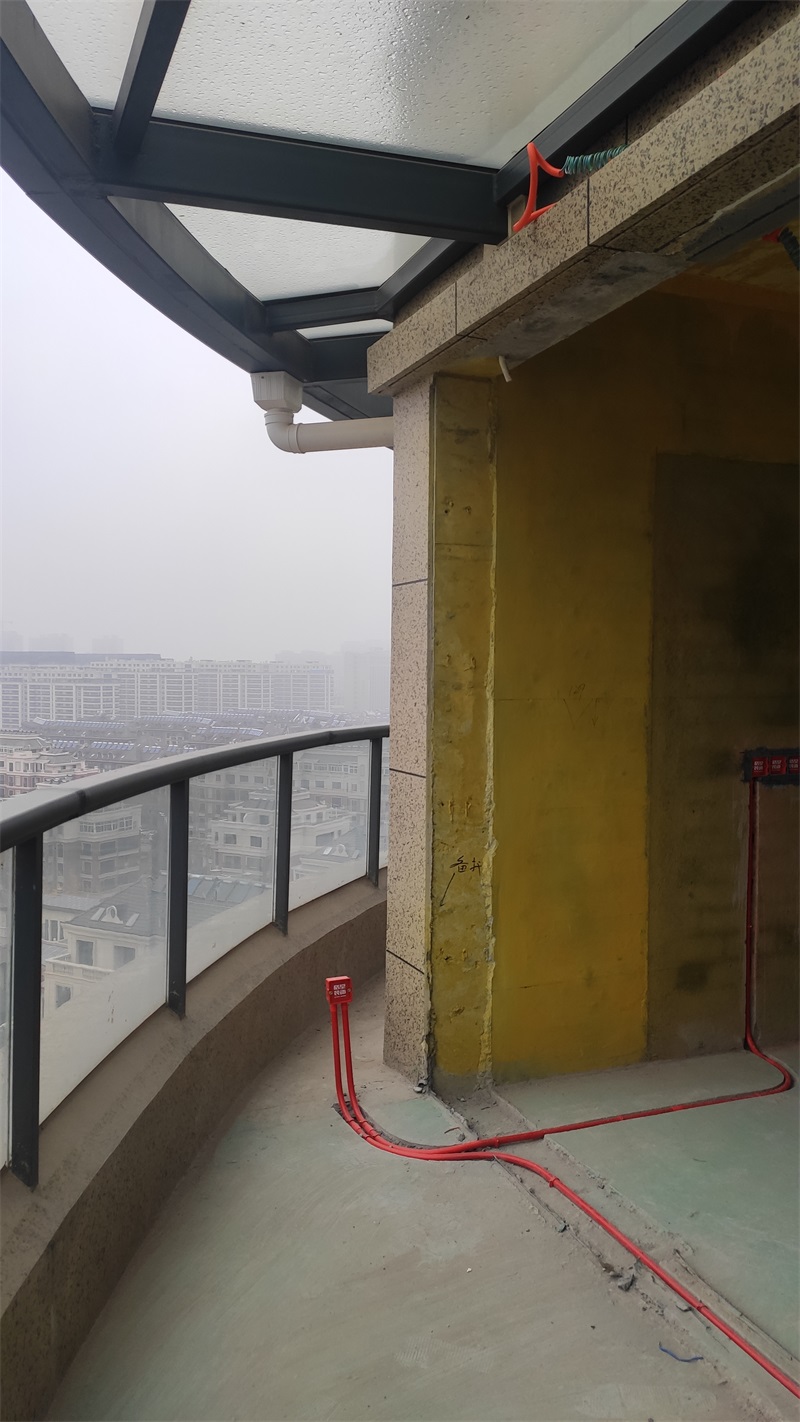

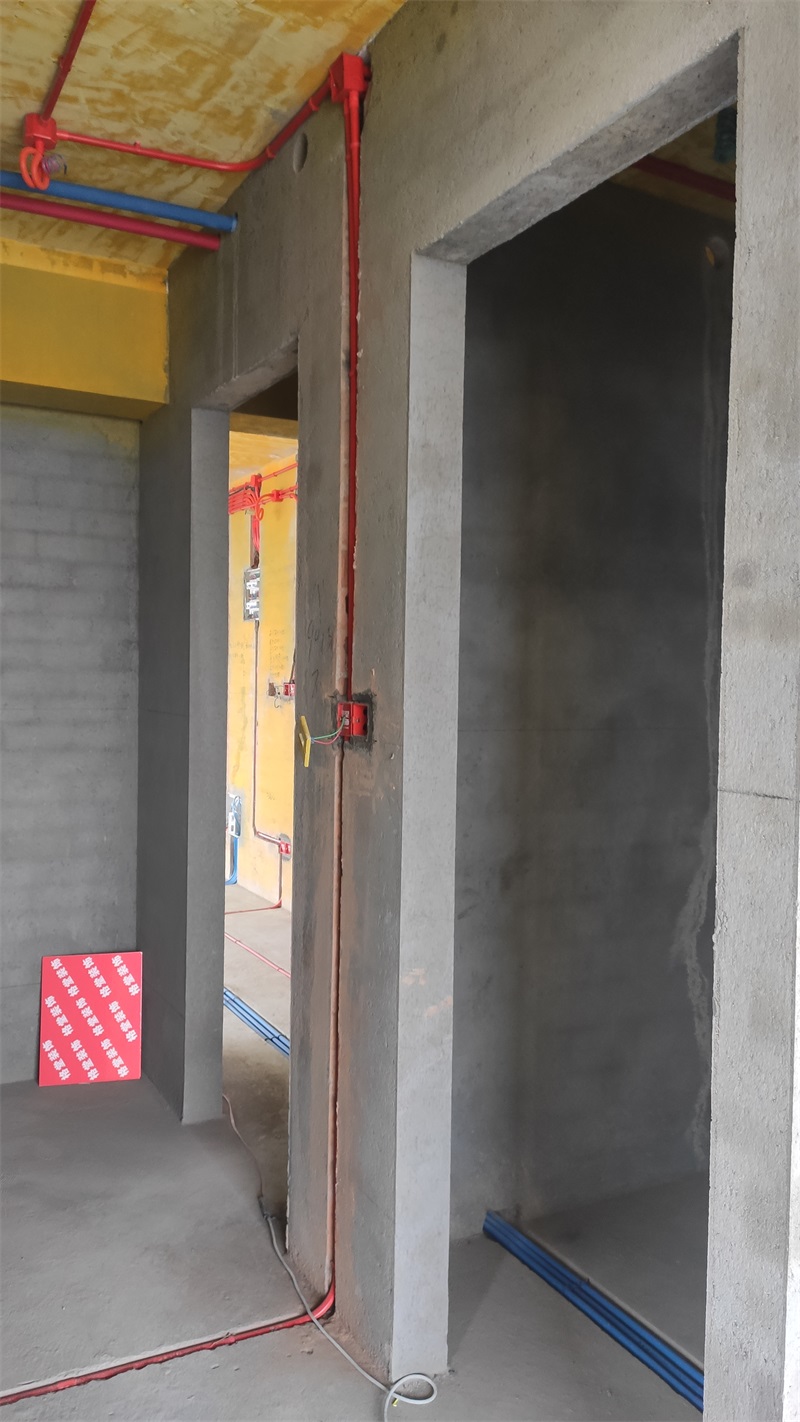

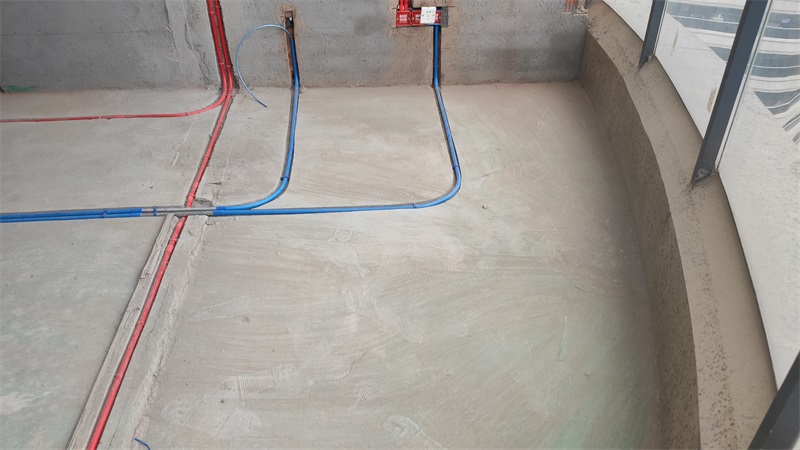

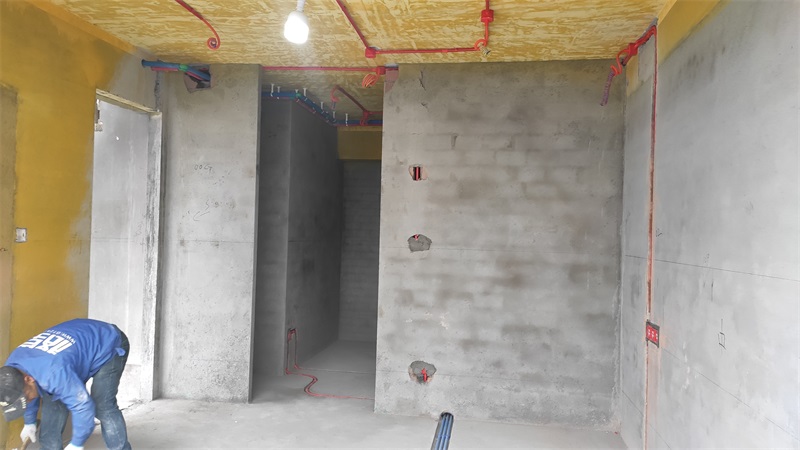

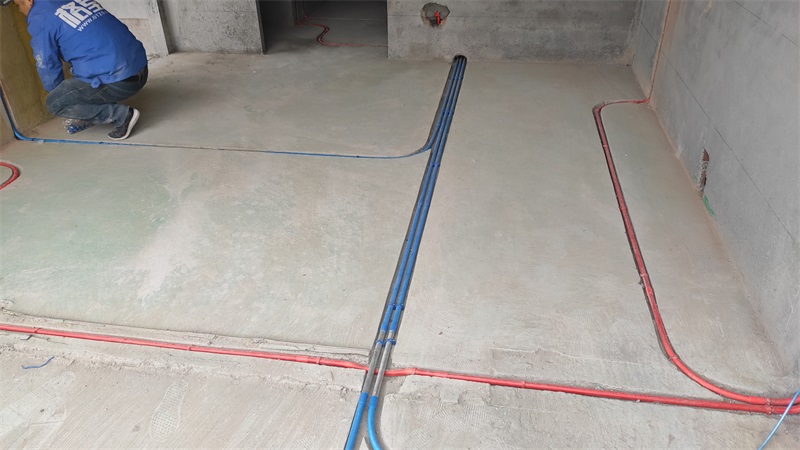

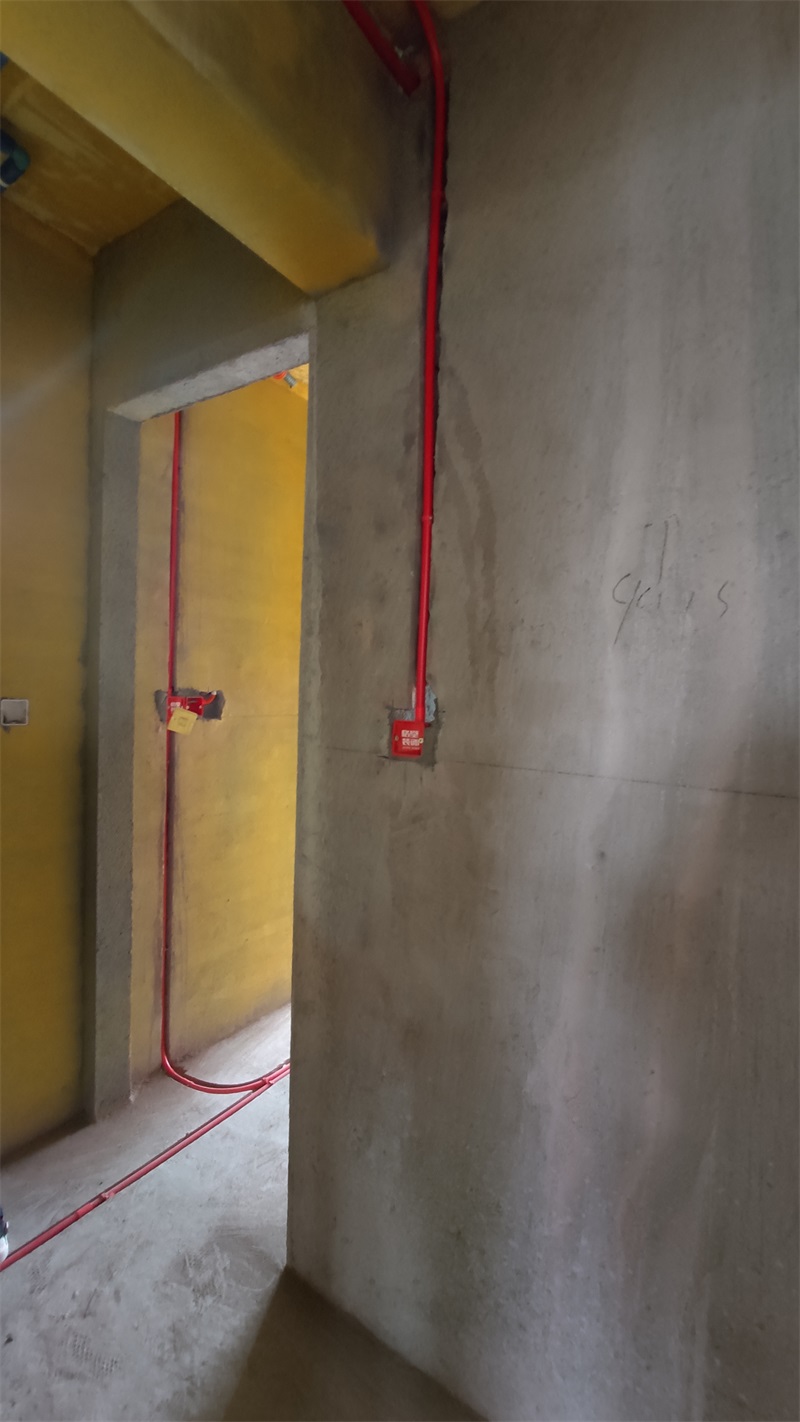

红色线管代表强电，蓝色线管代表弱电

发表于 2020-12-21 16:51:25

走墙水管贴瓷砖部位不需要包保温棉
