衢州公馆11-1-17㎡新中式——韵律东方，共鸣自然

发表于 2020-12-9 16:55:13

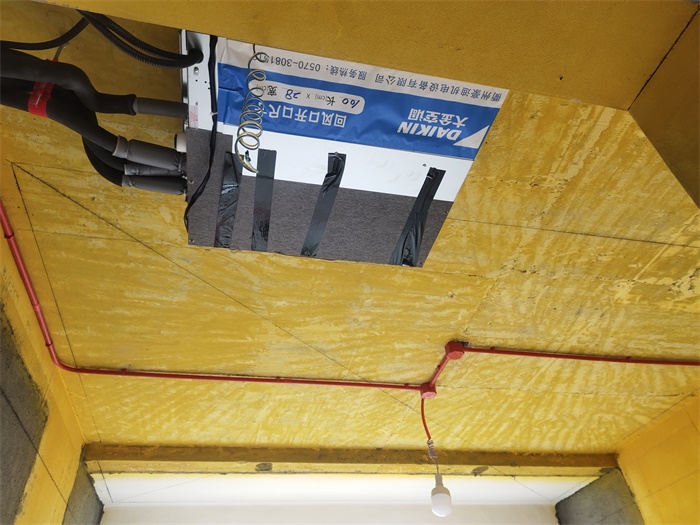

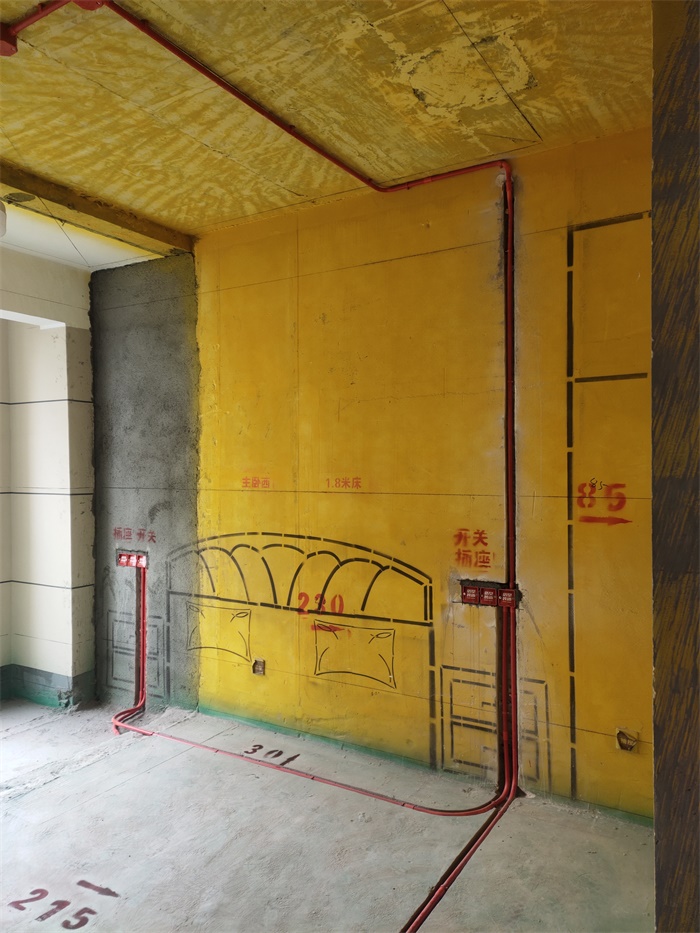

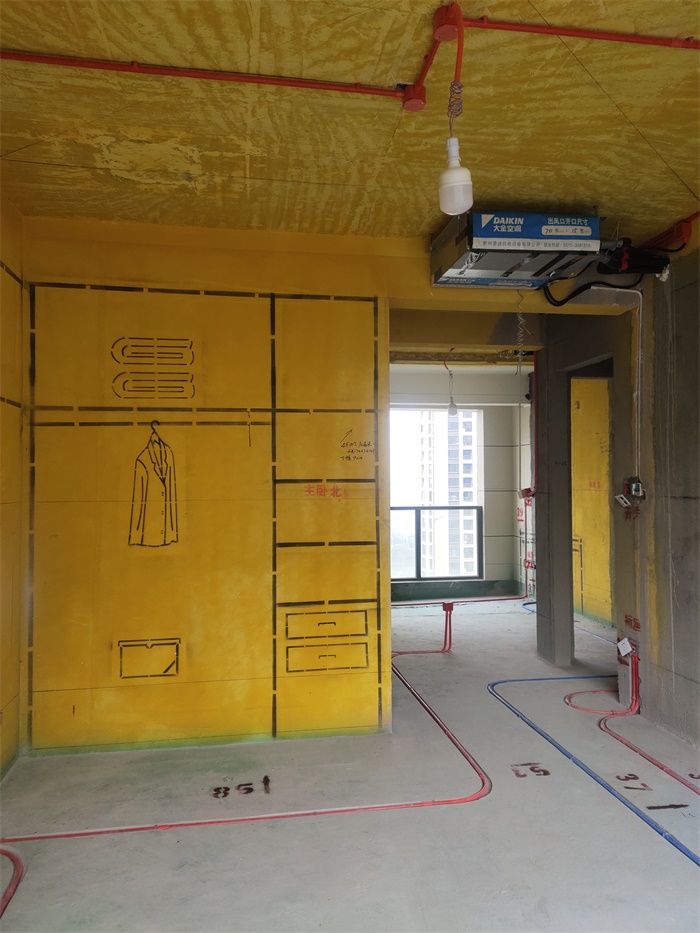

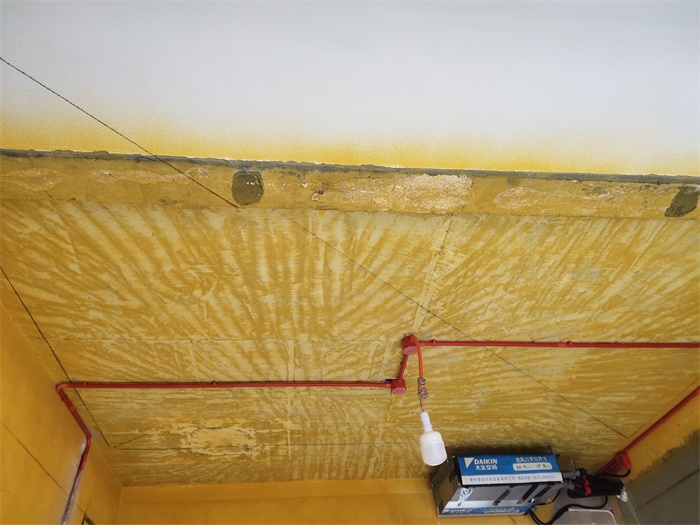

主卧水电布线图

发表于 2020-12-9 16:55:34

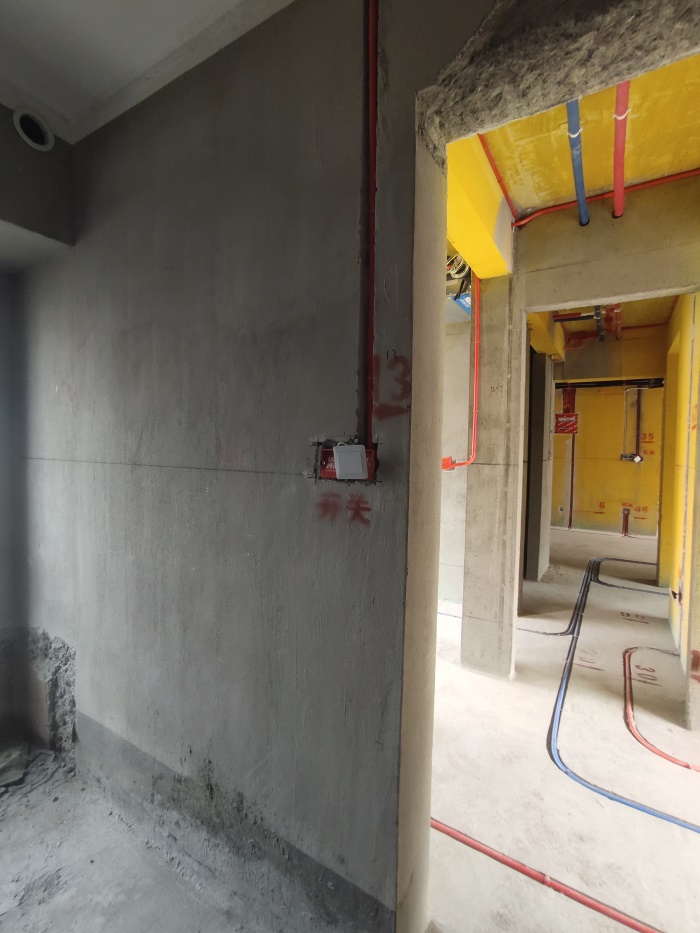

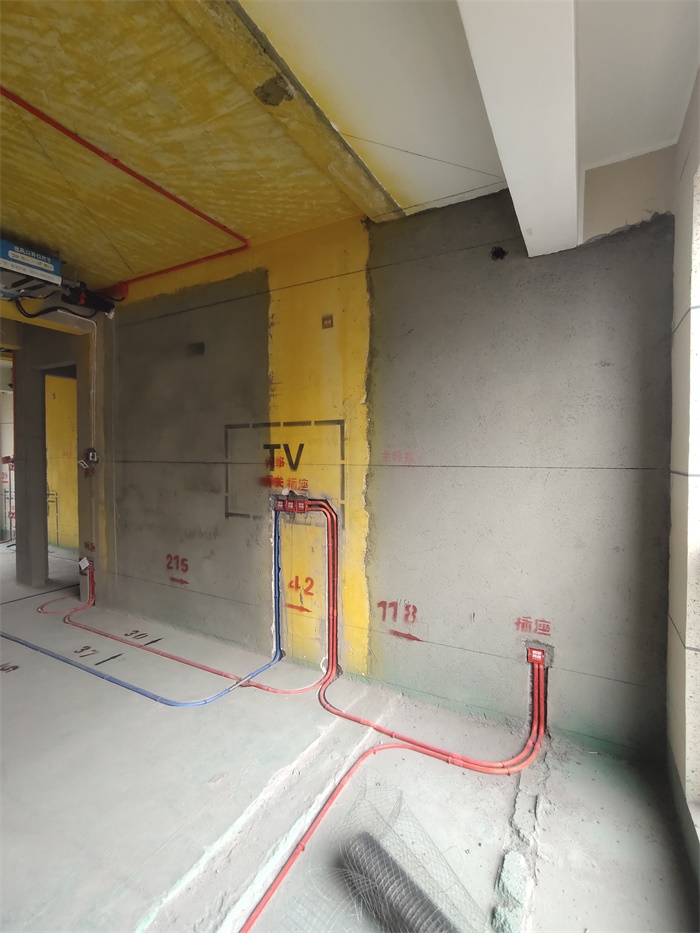

主卧对角

发表于 2020-12-9 16:56:00

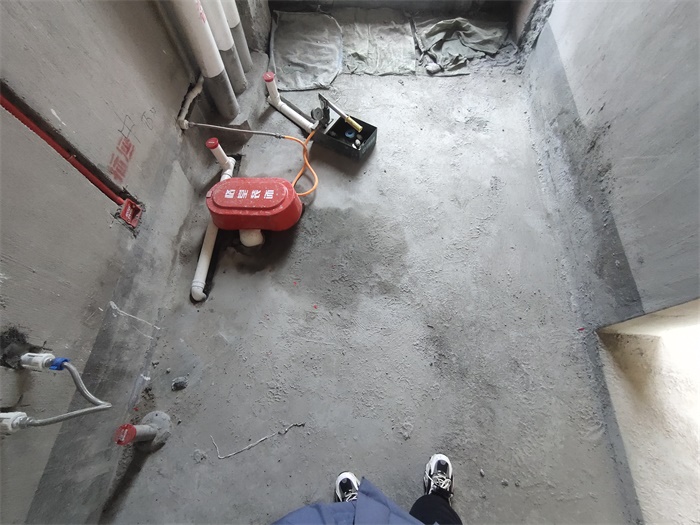

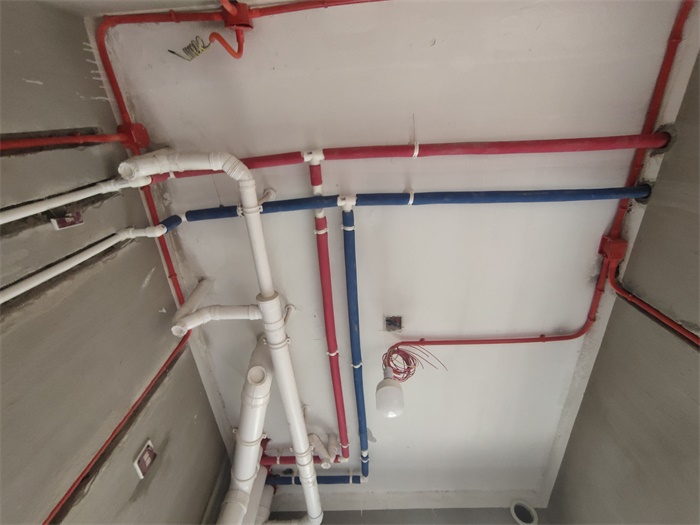

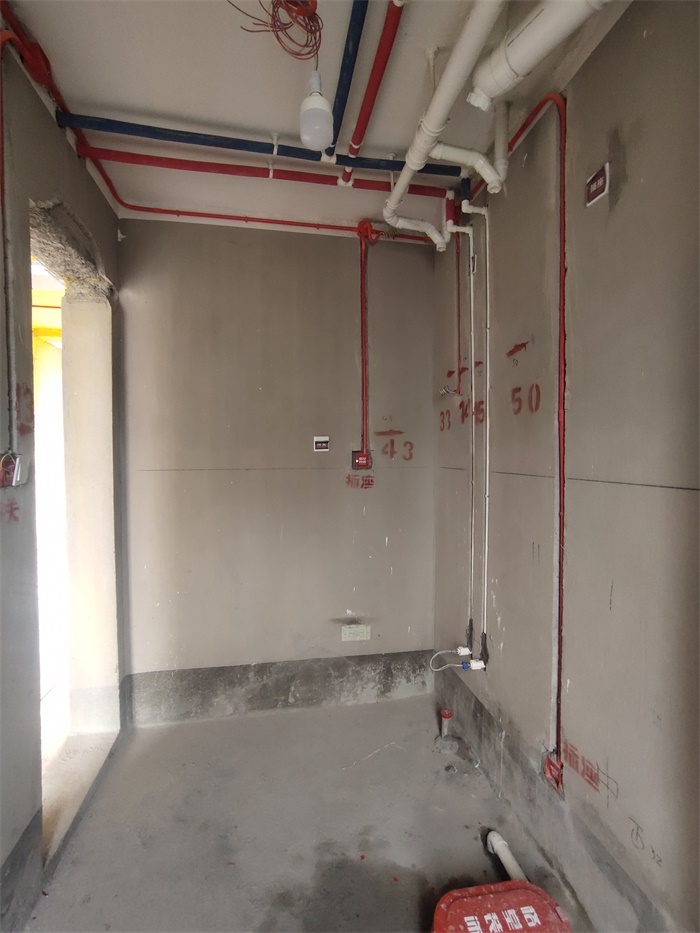

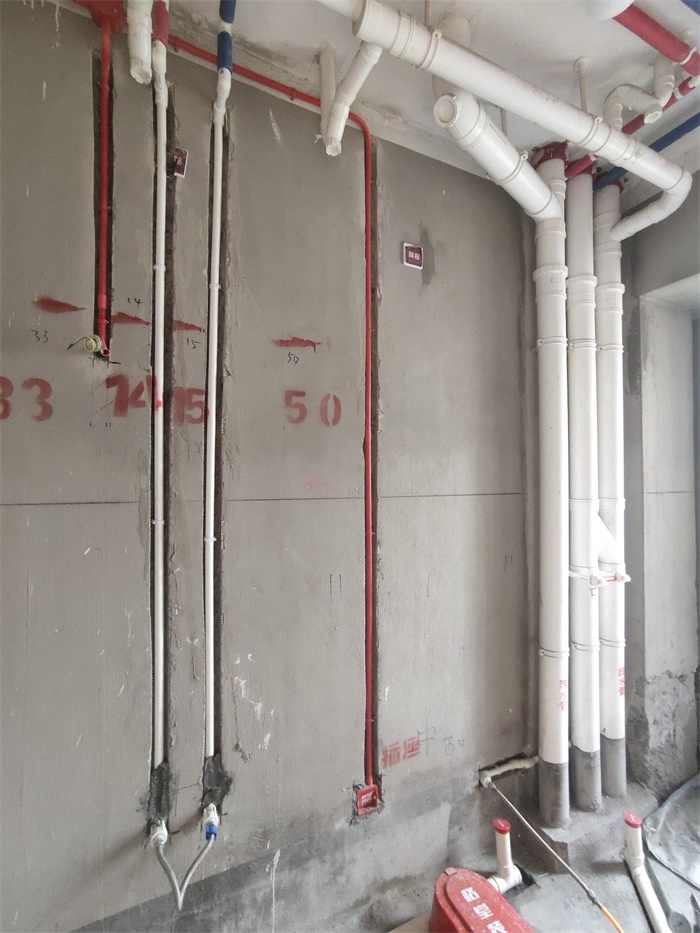

主卫水电布线图

发表于 2020-12-9 16:56:25

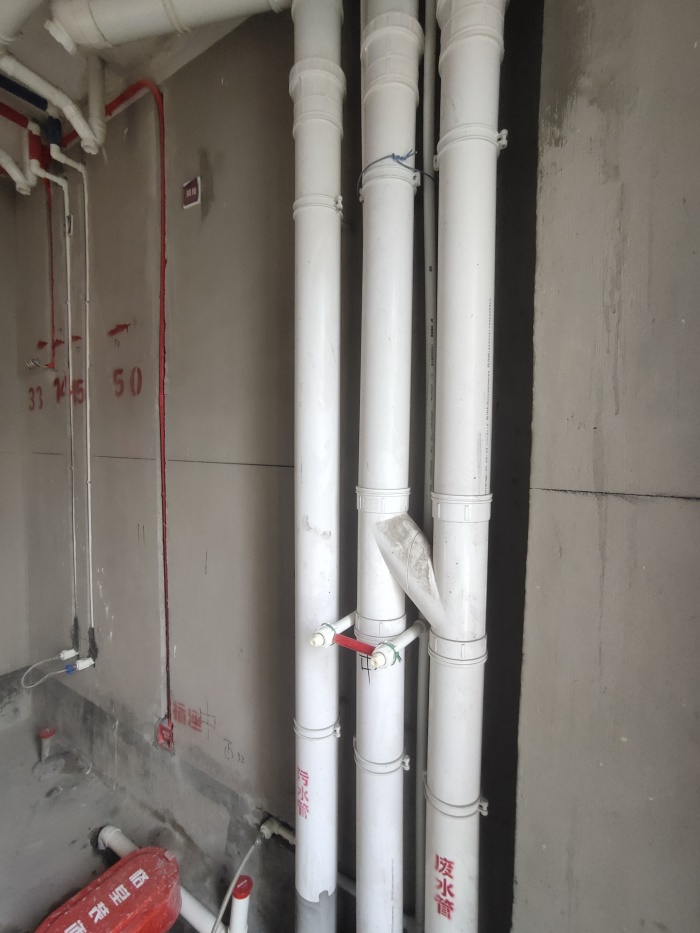

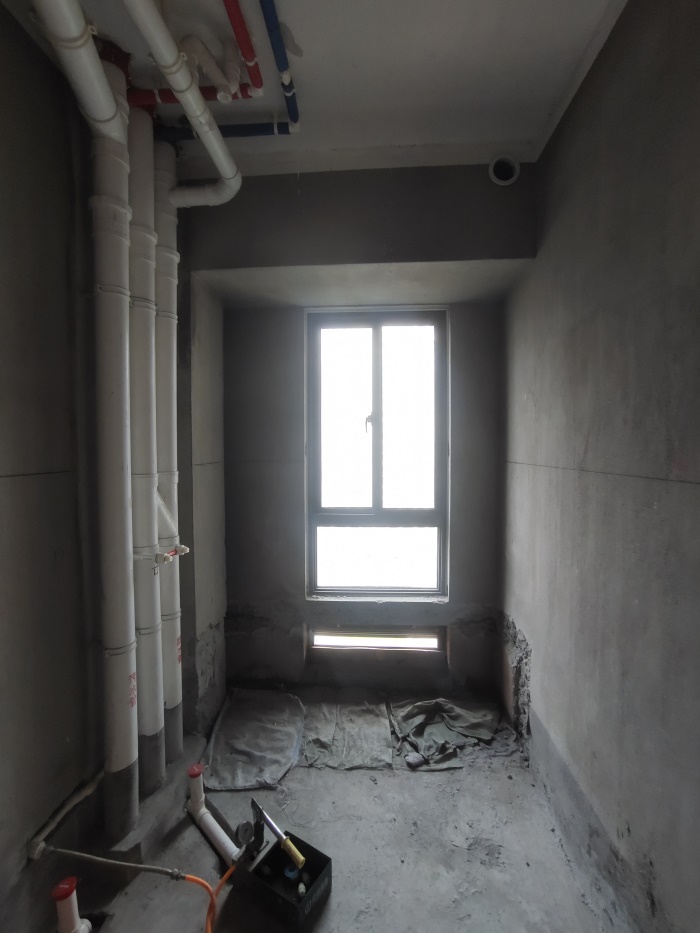

主卫对角

发表于 2020-12-9 16:57:18

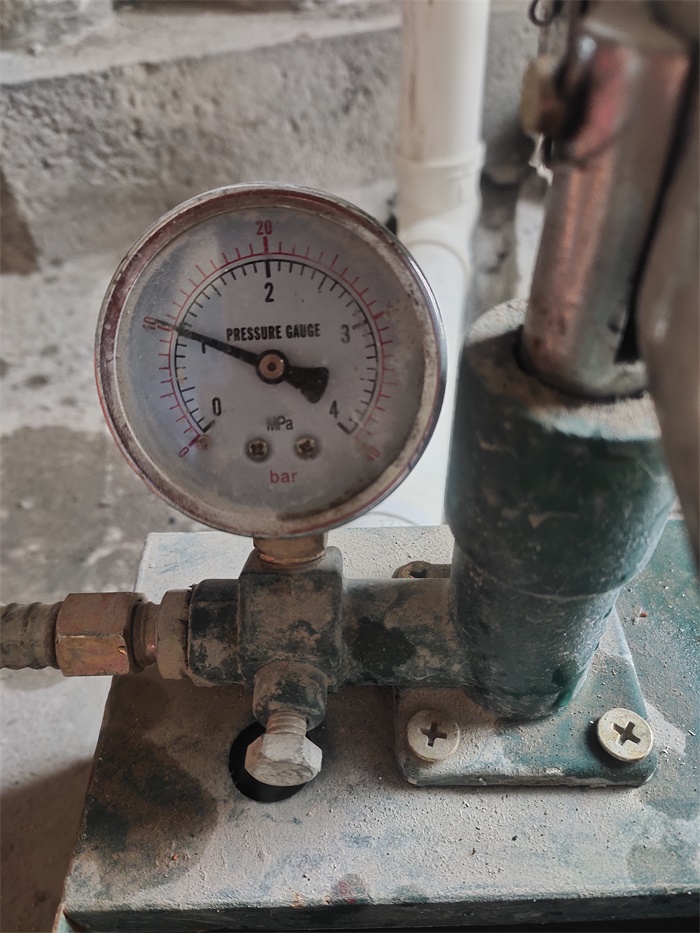

水压到一个兆帕（10公斤）半小时不降压就证明水管接头没问题的，一般市政水压是1.5到3公斤，常规试压是7公斤，我们水管质量好才敢打10公斤的

发表于 2020-12-9 17:04:18

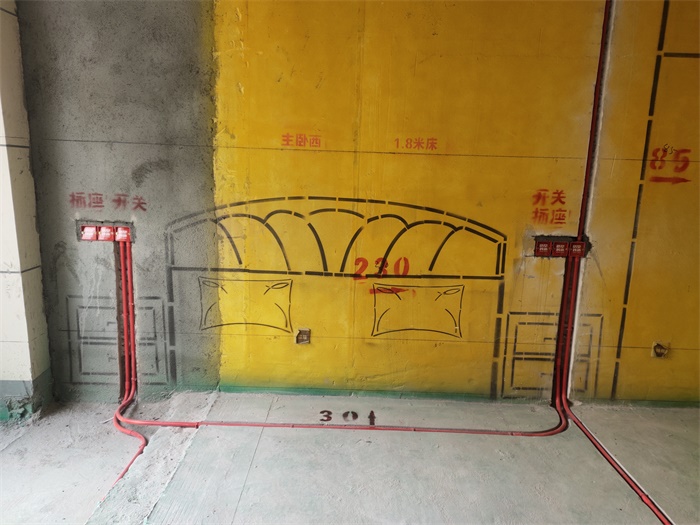

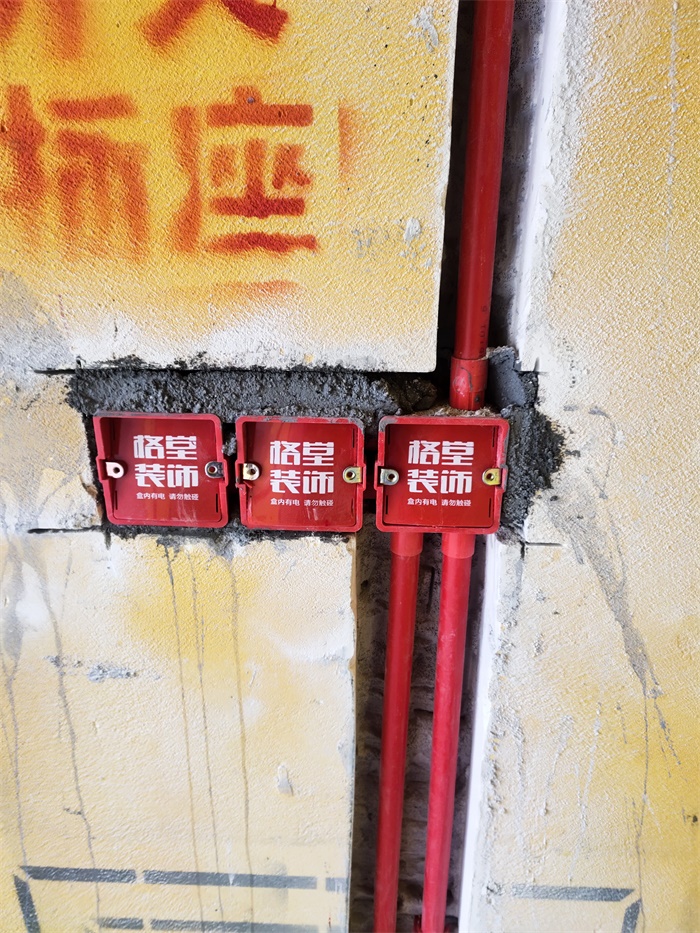

同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地

发表于 2020-12-9 17:04:55

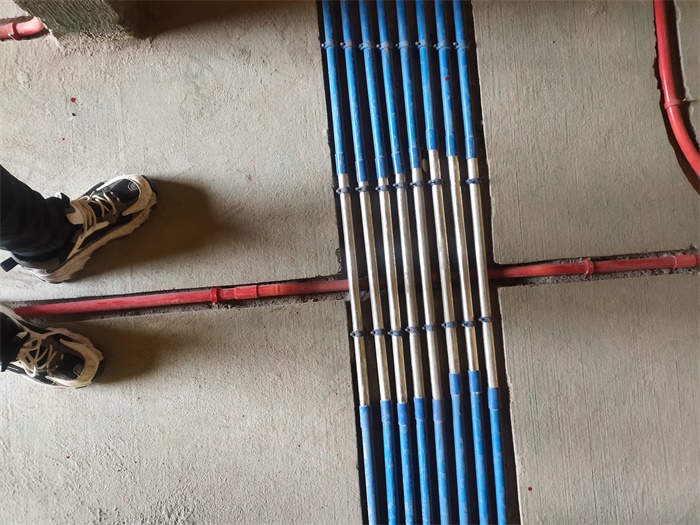

红色为强电，蓝色为弱电，强弱电间间距30CM，如有交界用金属屏蔽管，避免强电对弱电信号造成干扰。

发表于 2020-12-9 17:05:35

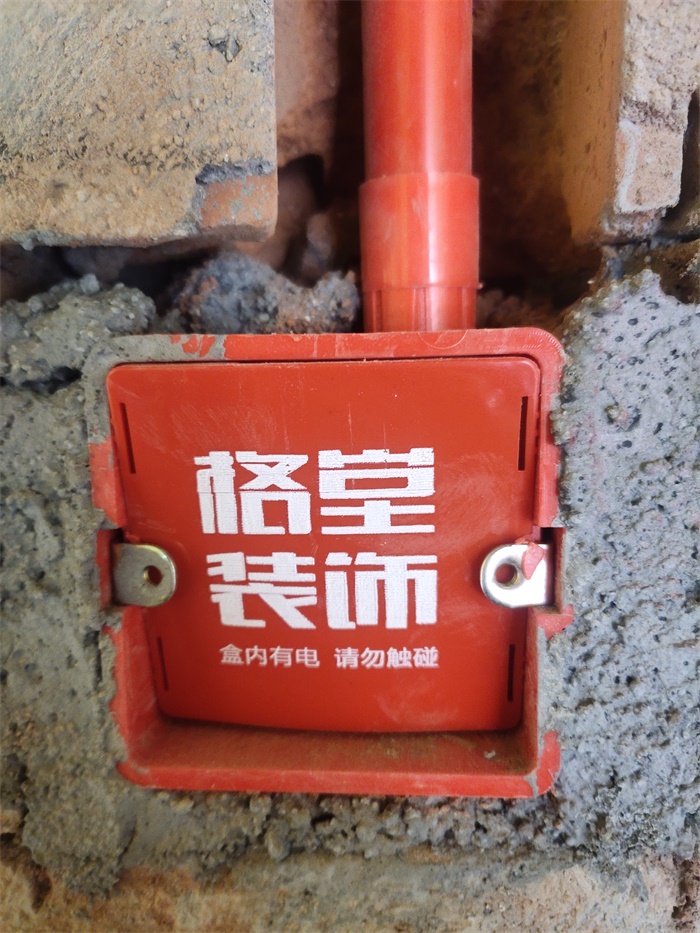

强电用红线盒、红线管，弱电用蓝线盒、蓝线管。线管要加杯梳，方便抽拉电线和后期维护。暗盒用格堂专用保护盖都保护好，防止砂石掉落

发表于 2020-12-9 17:06:22

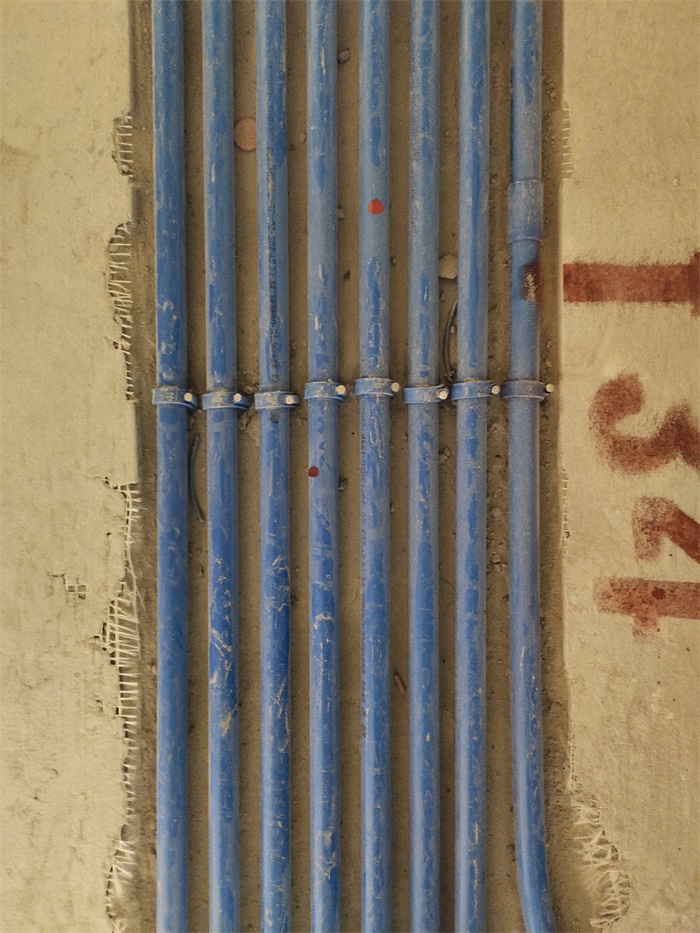

并排两根以上线管固定采用管卡并排顺钉，间隙均匀。

发表于 2020-12-9 17:07:07

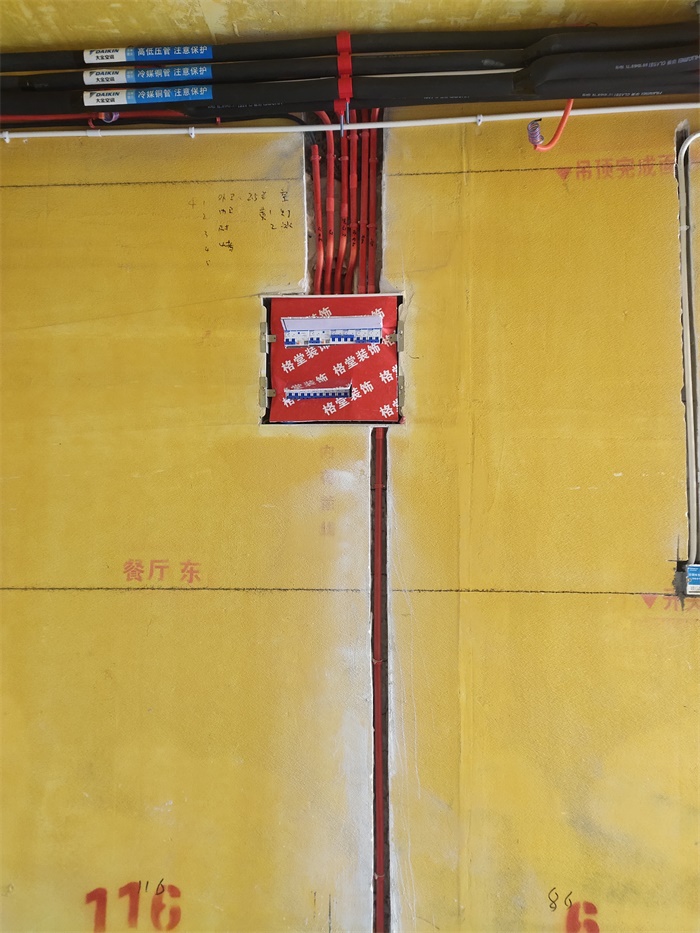

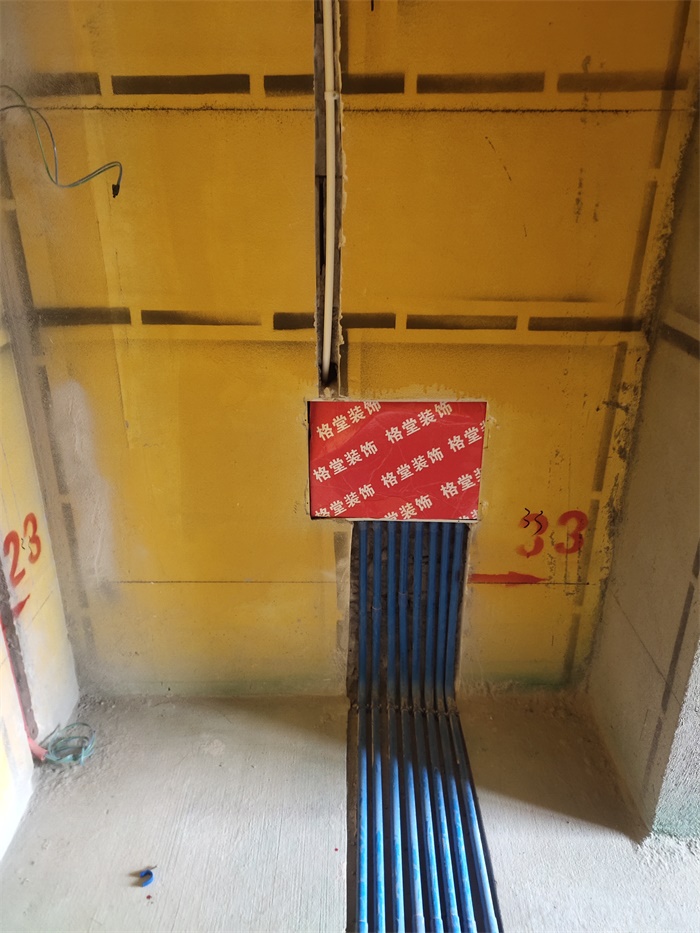

电路工程完工前应检查配电箱内电负荷是否合理布置，标明各空气开关所属功能，配电箱都用格堂专用KT板保护到位，防止砂石掉落，非常注意用电安全。
