衢州公馆6-5#169㎡中式——舒适的家

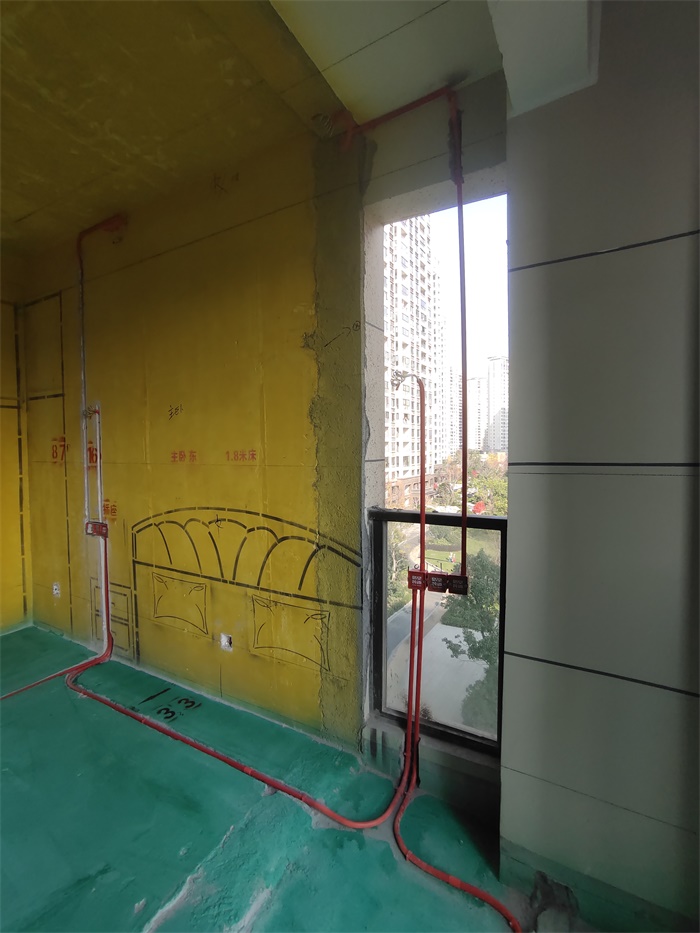

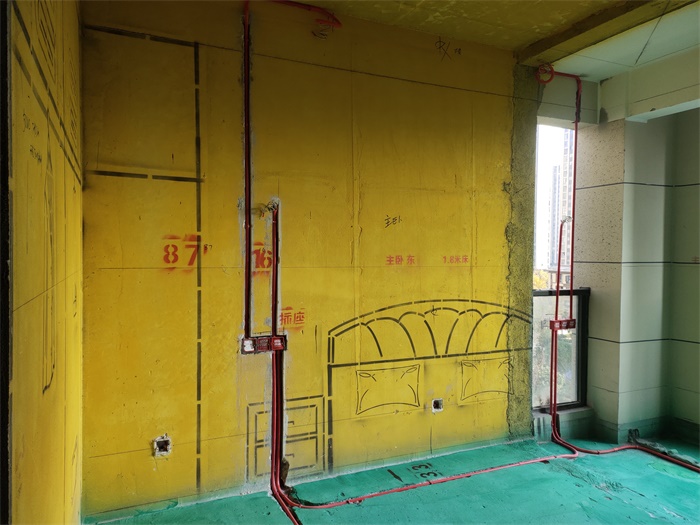

主卧水电布线图

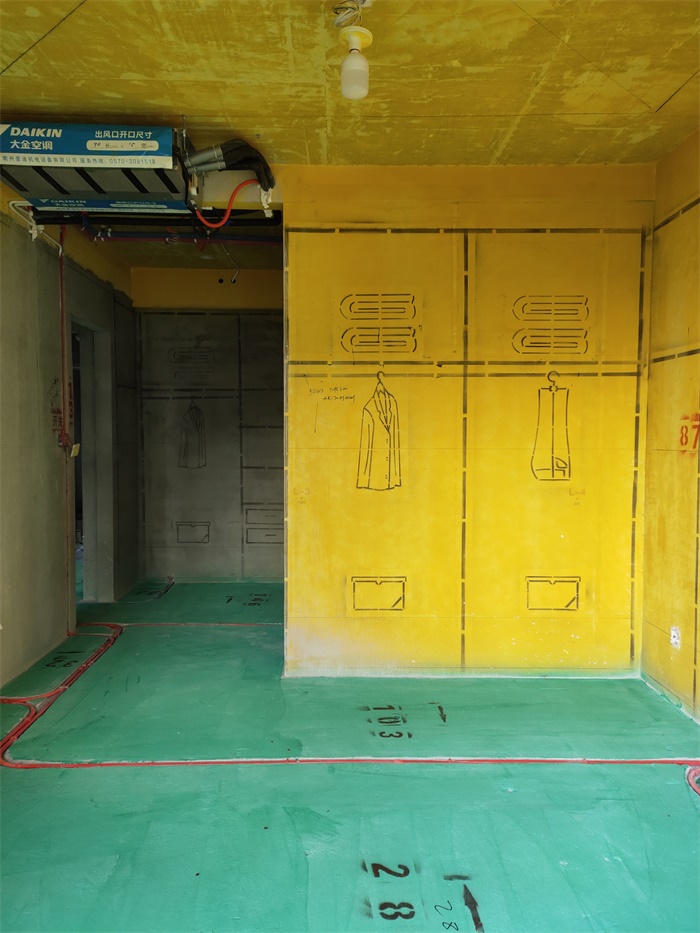

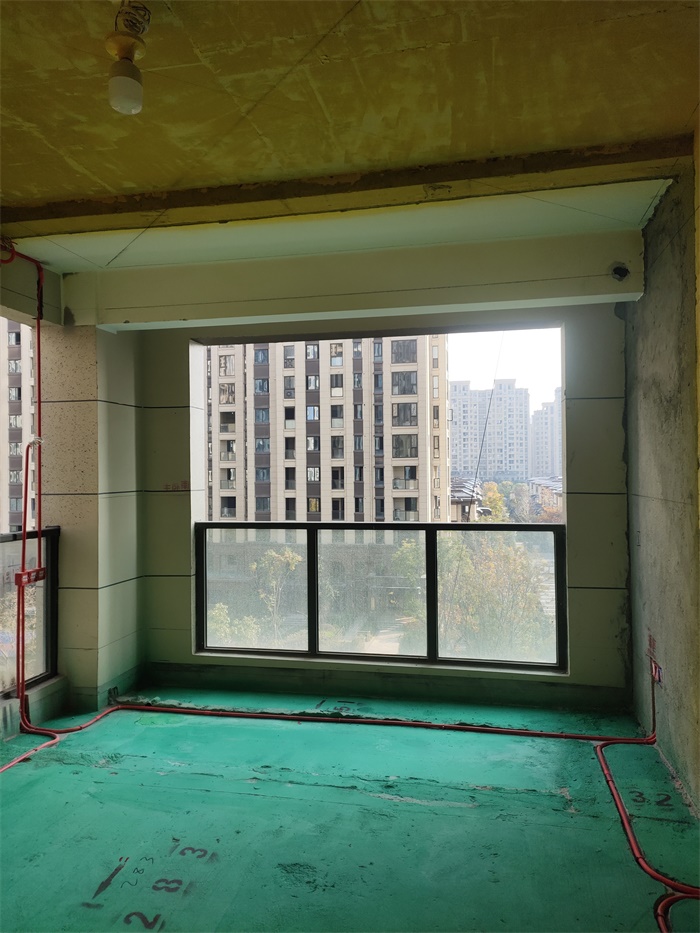

主卧对角

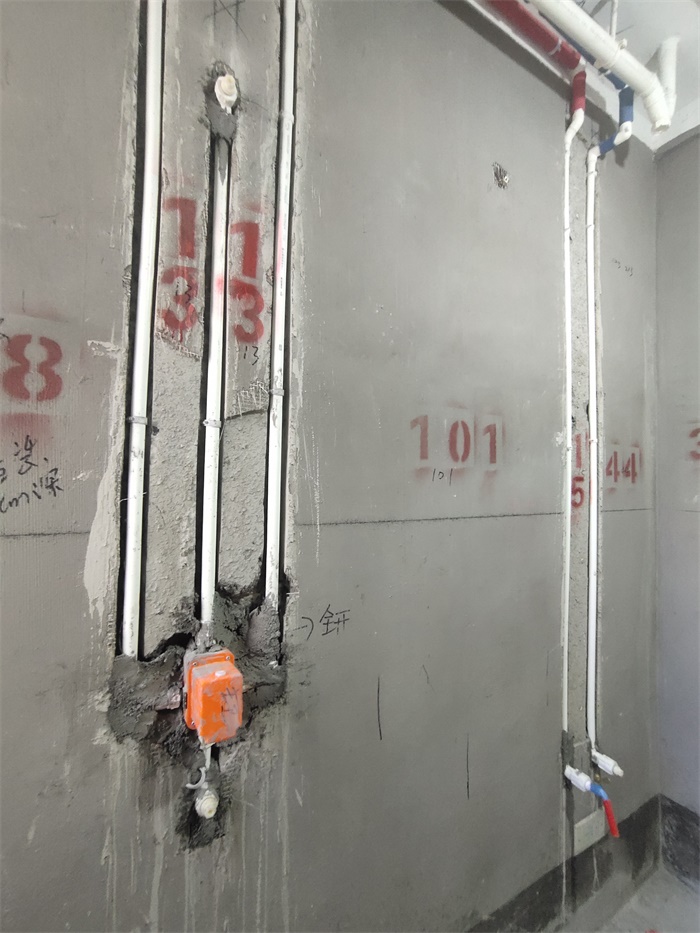

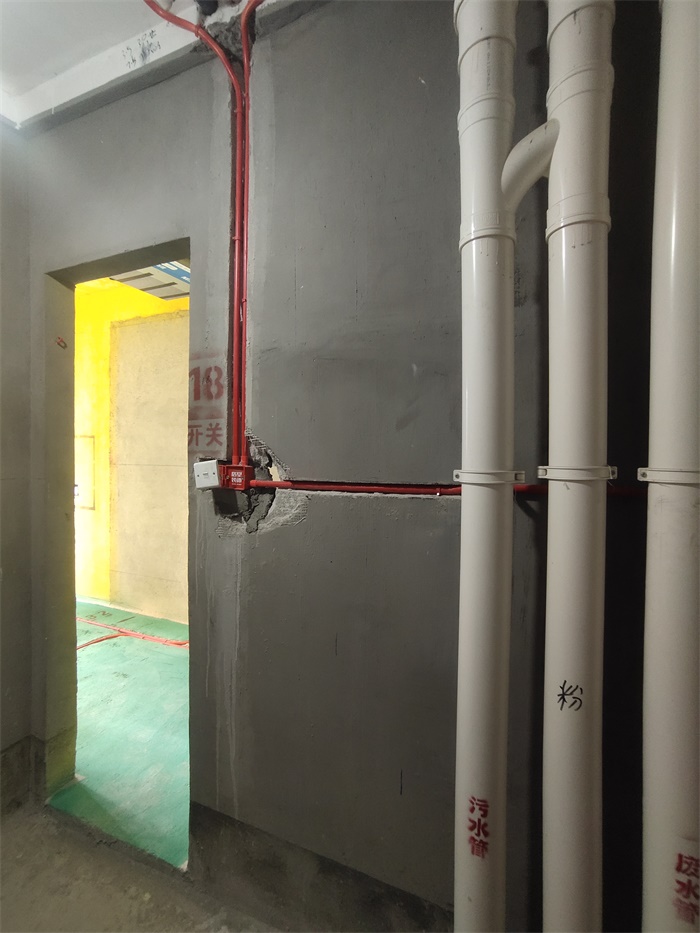

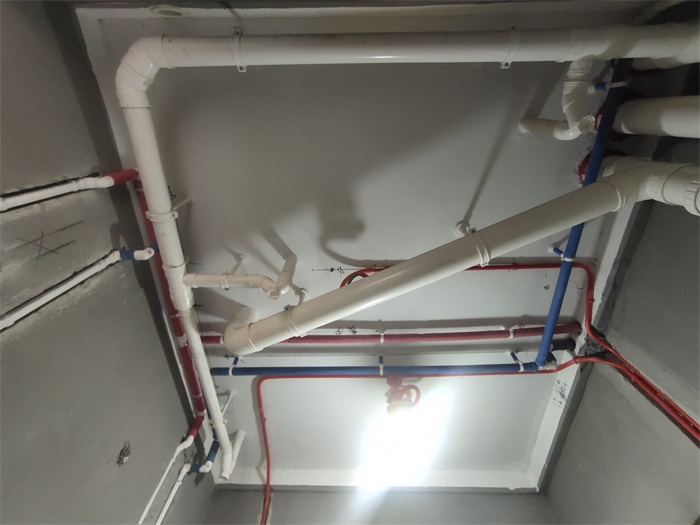

主卫水电布线图

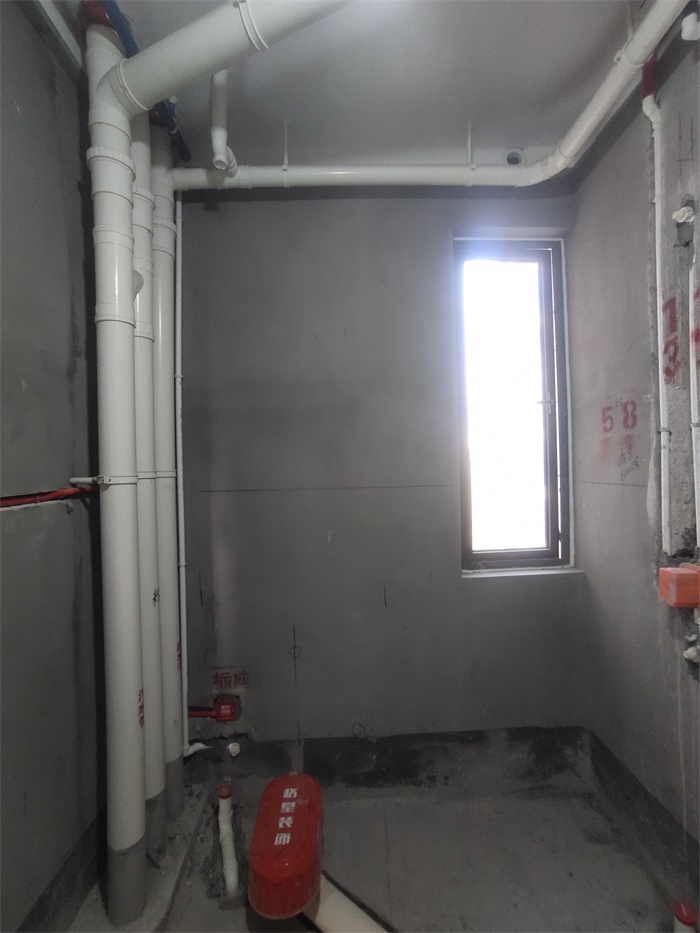

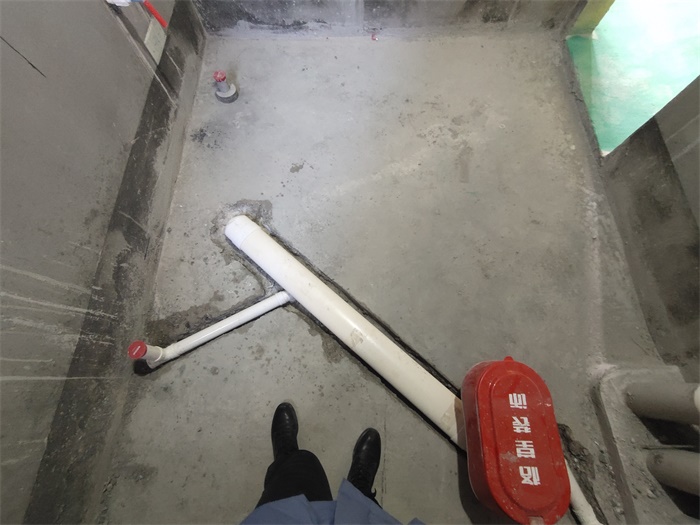

主卫对角

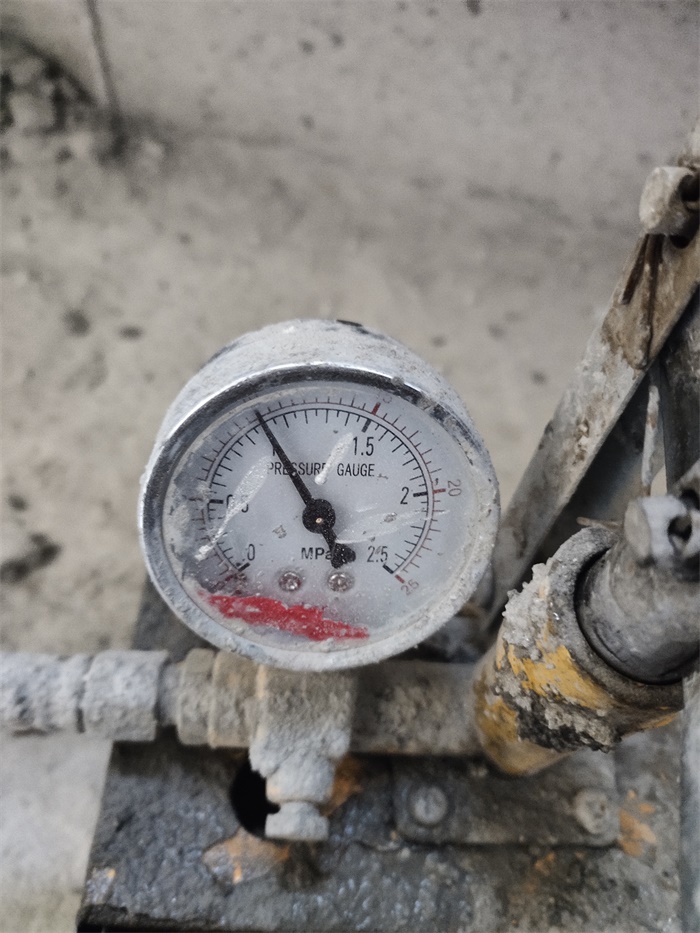

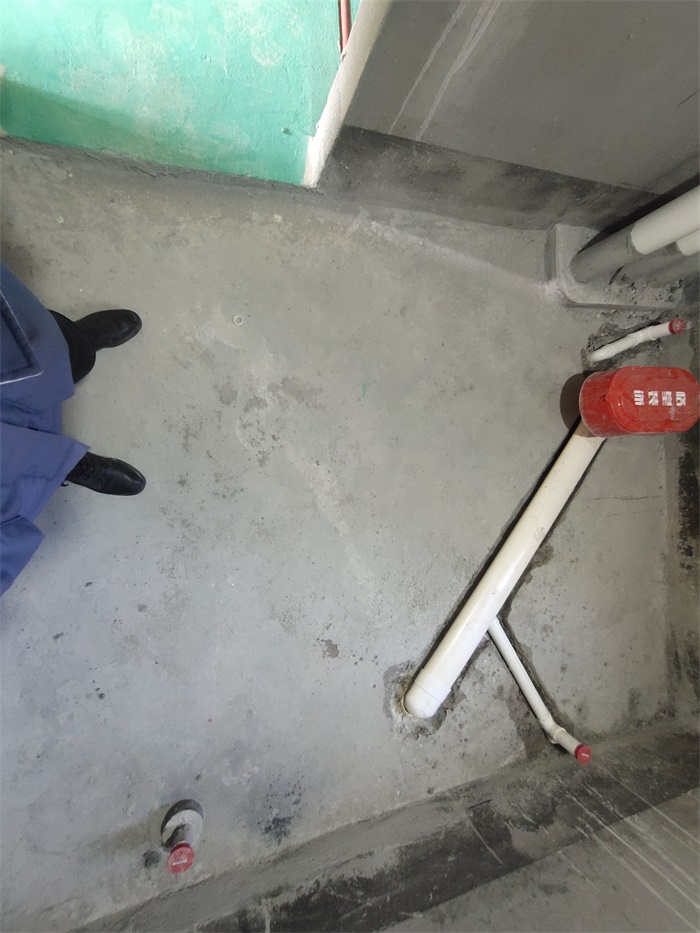

水压到一个兆帕（10公斤）半小时不降压就证明水管接头没问题的，一般市政水压是1.5到3公斤，常规试压是7公斤，我们水管质量好才敢打10公斤的

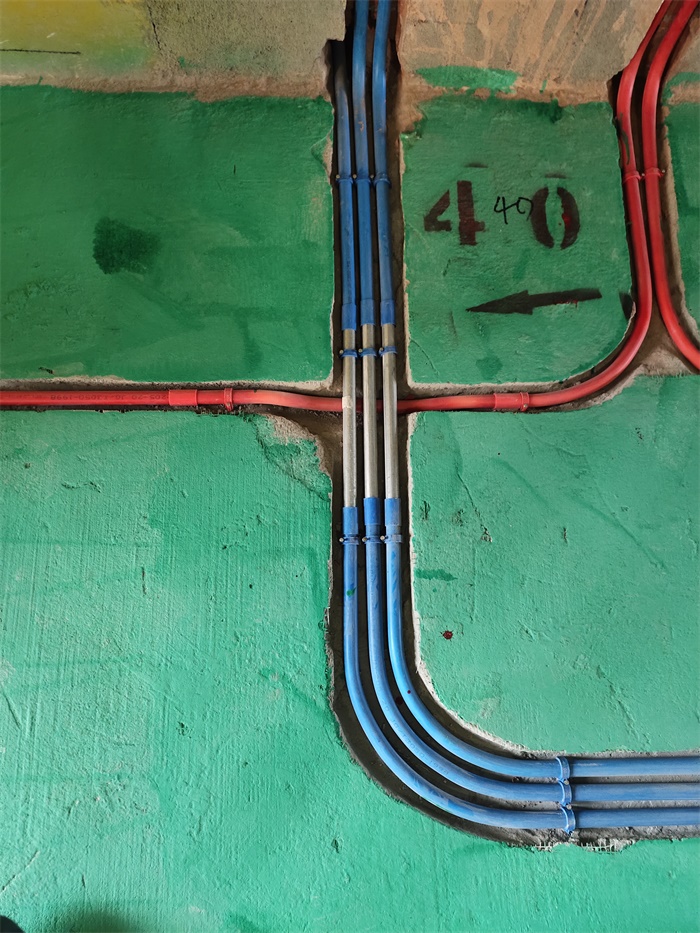

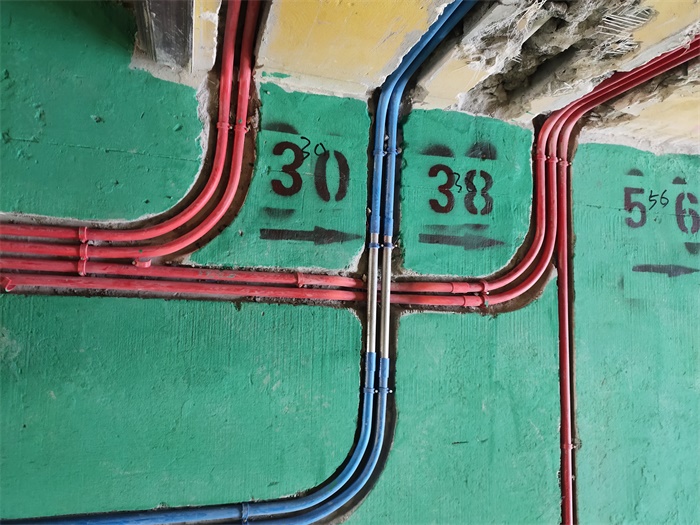

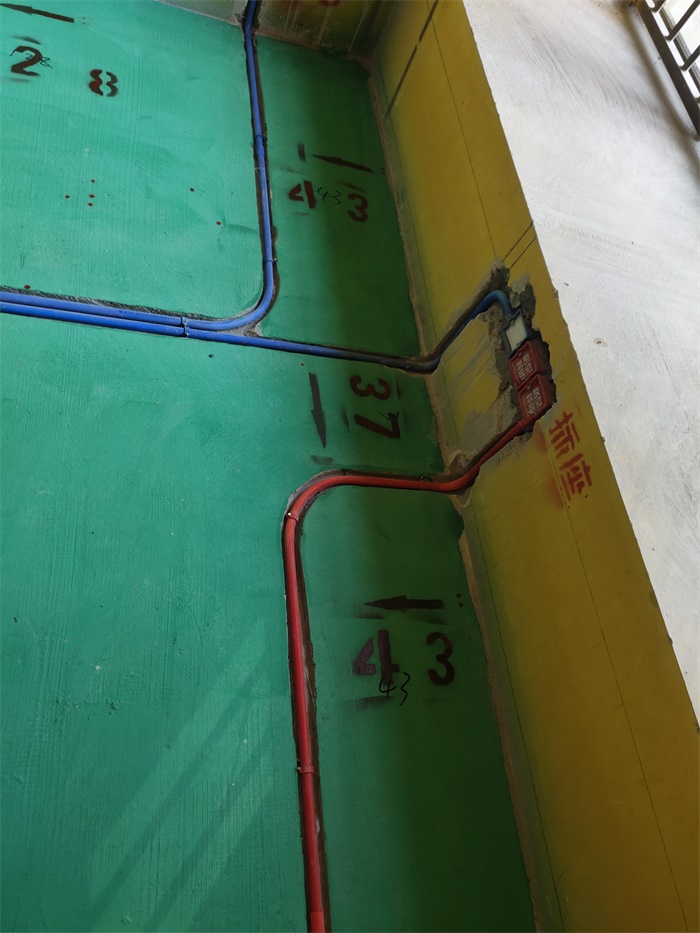

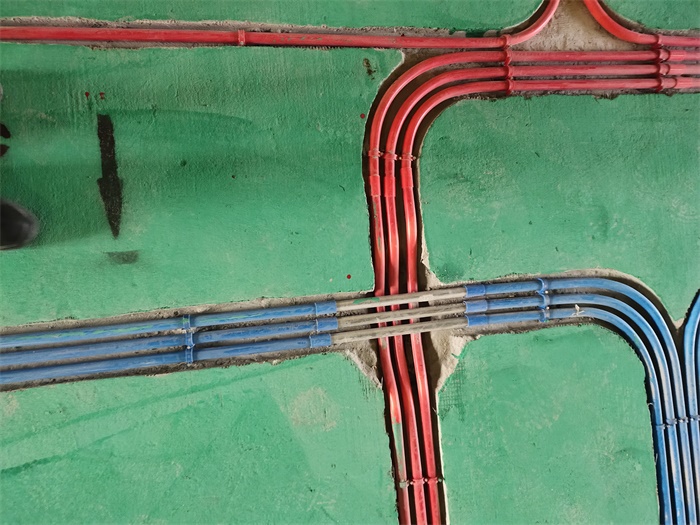

红色为强电，蓝色为弱电，强弱电间间距30CM，如有交界用金属屏蔽管，避免强电对弱电信号造成干扰。

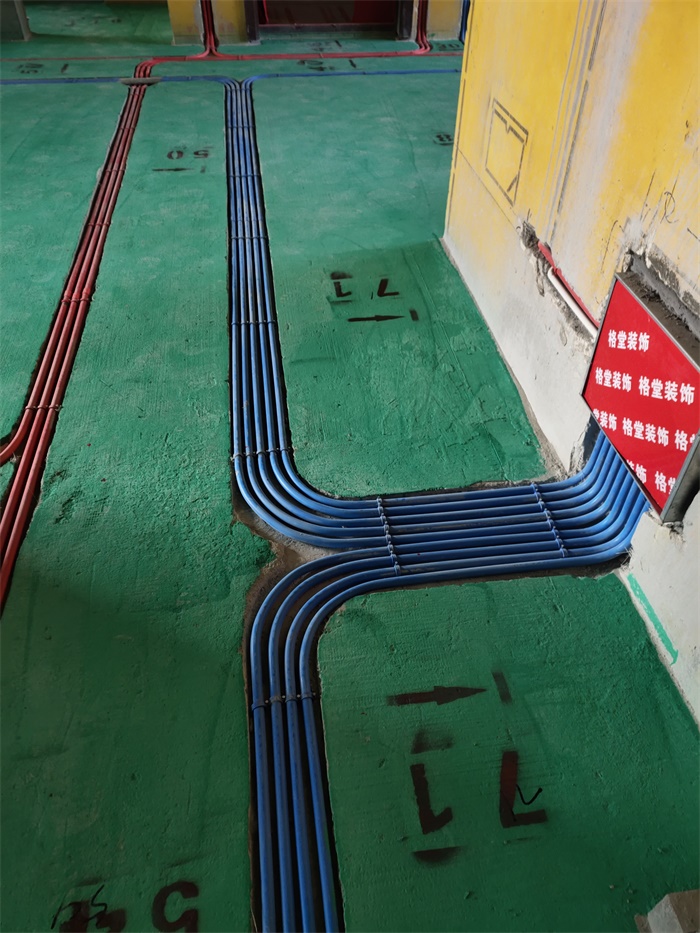

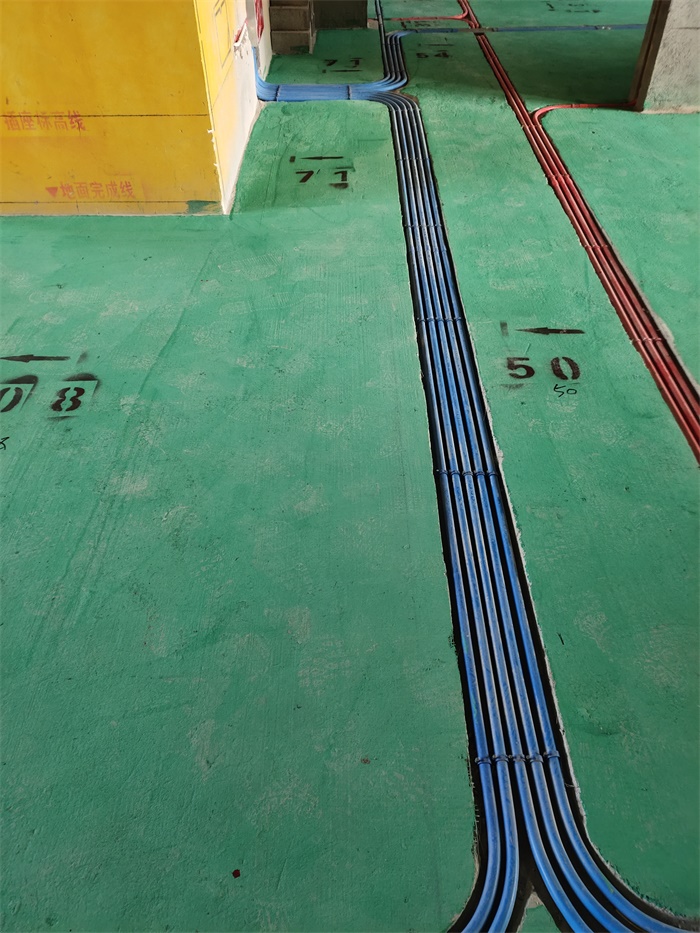

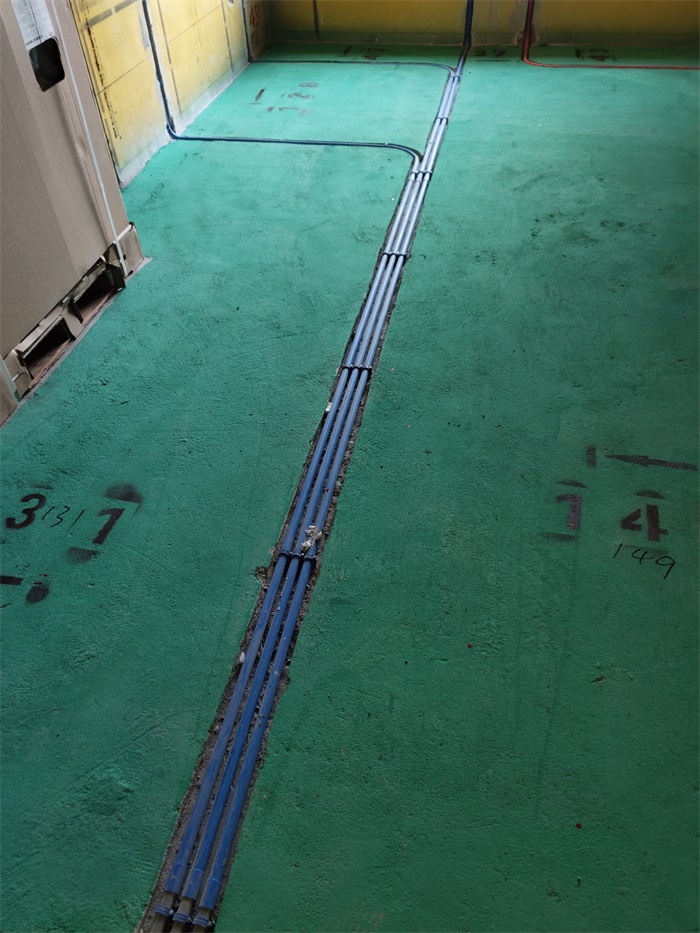

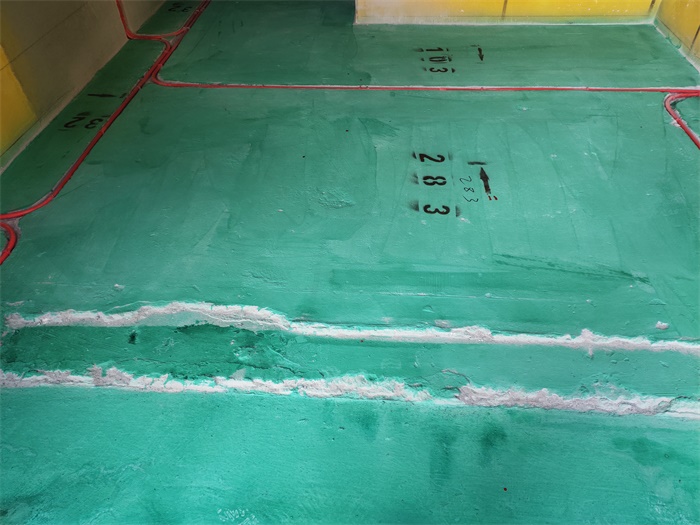

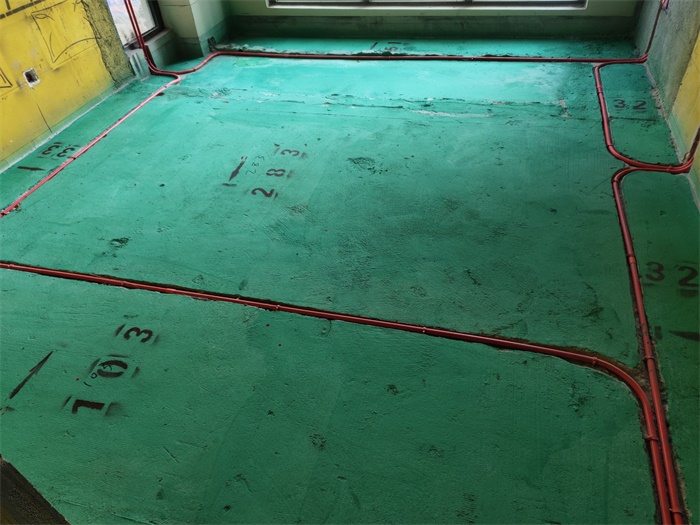

弱电走地：格堂装饰的弱电走地是德系工艺重要环节，最大化减少室内信号干扰，弱电走低从地面开槽，弱电分支到每一个房间，井然有序。

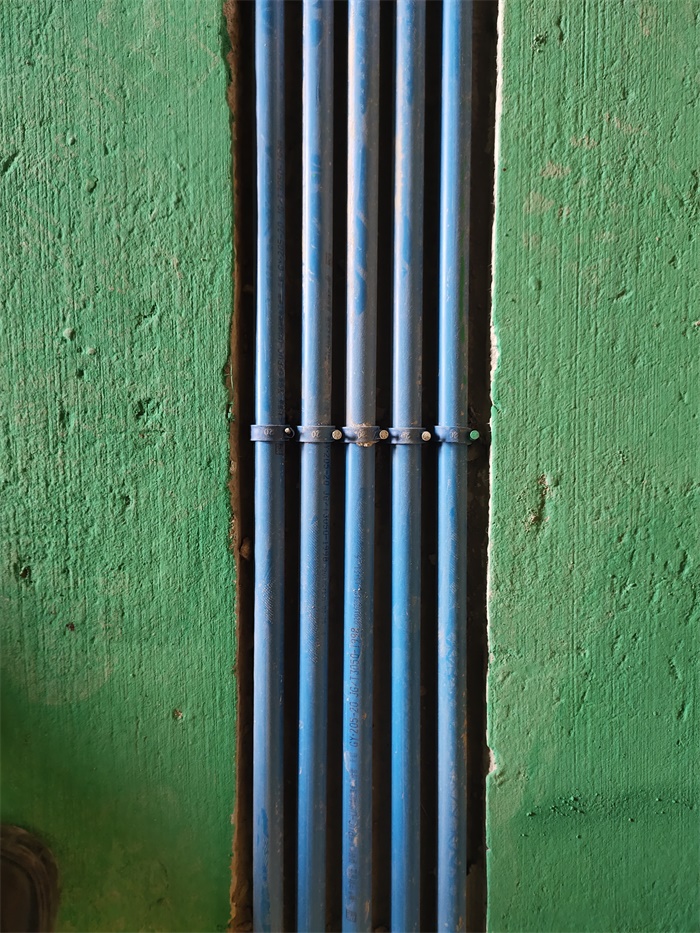

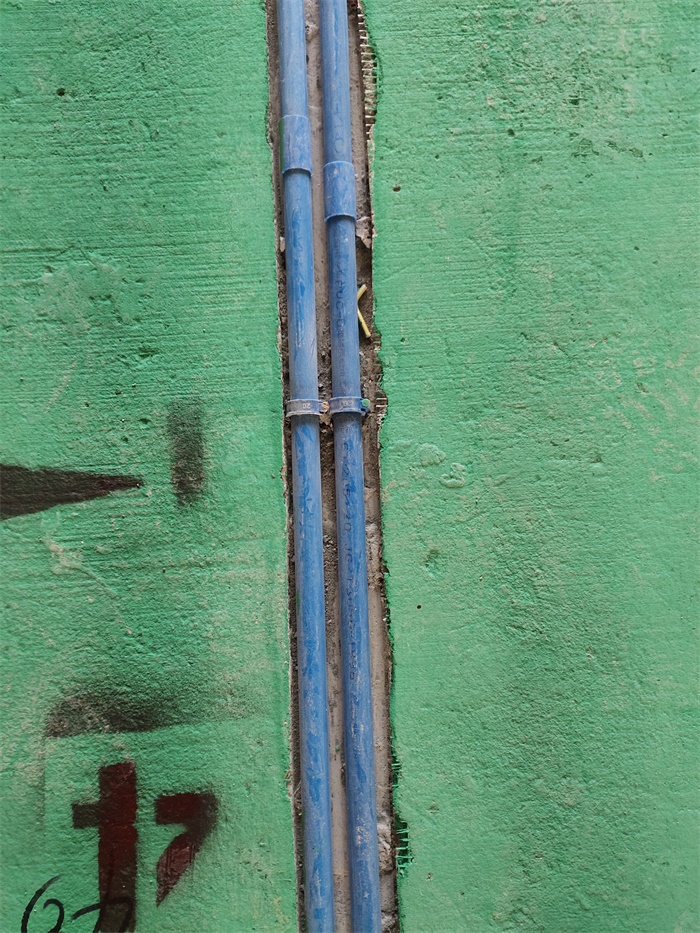

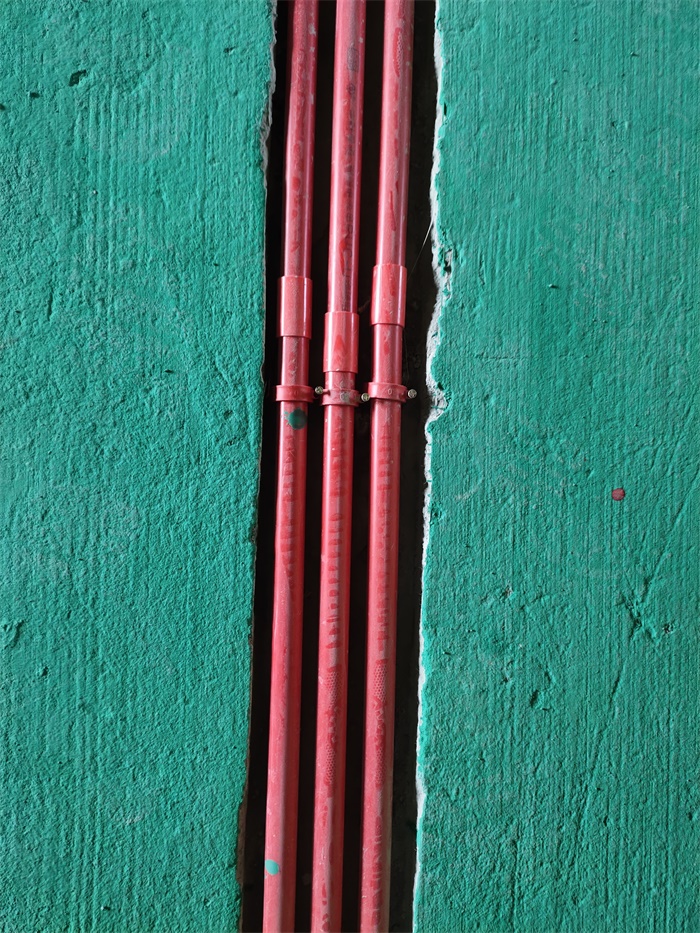

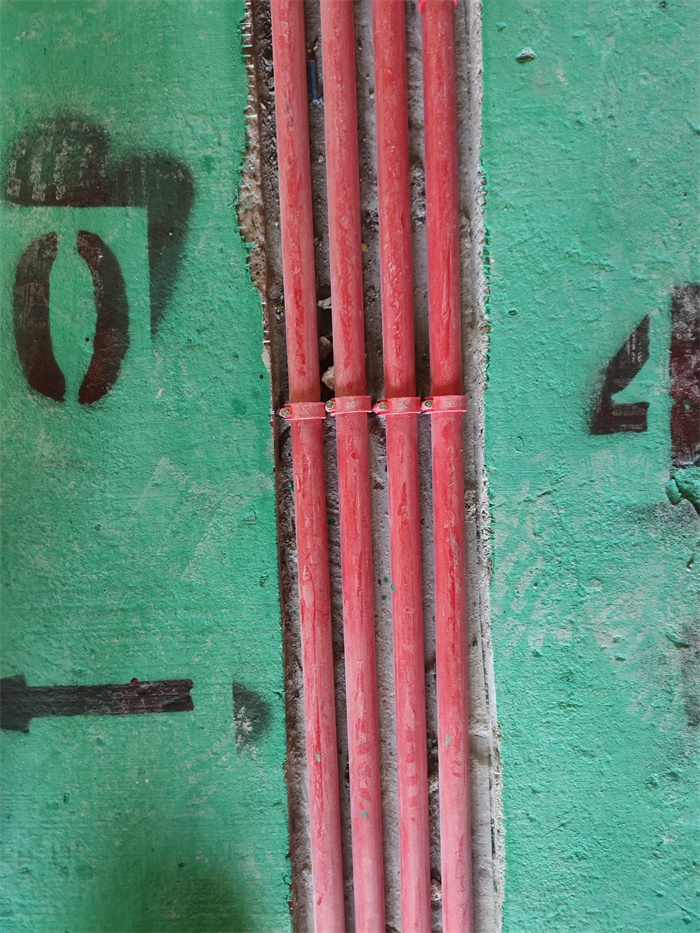

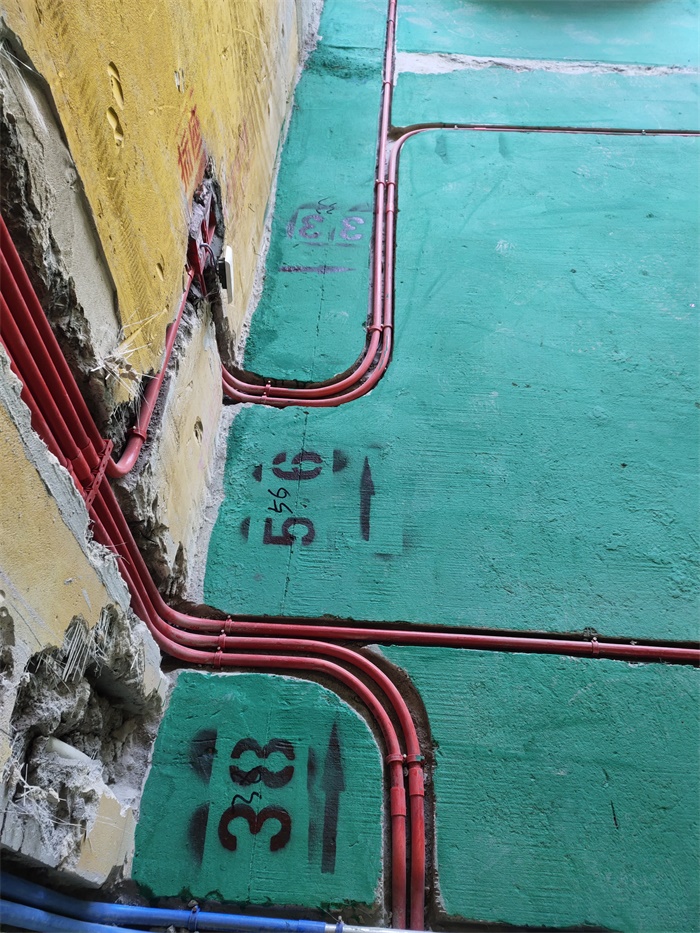

并排两根以上线管固定采用管卡并排顺钉，间隙均匀。

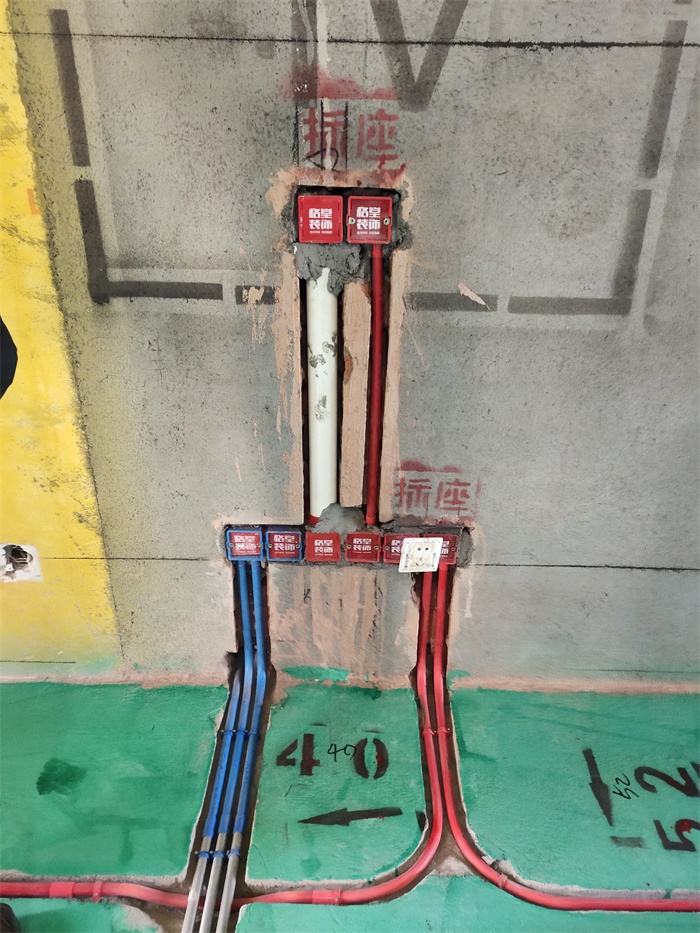

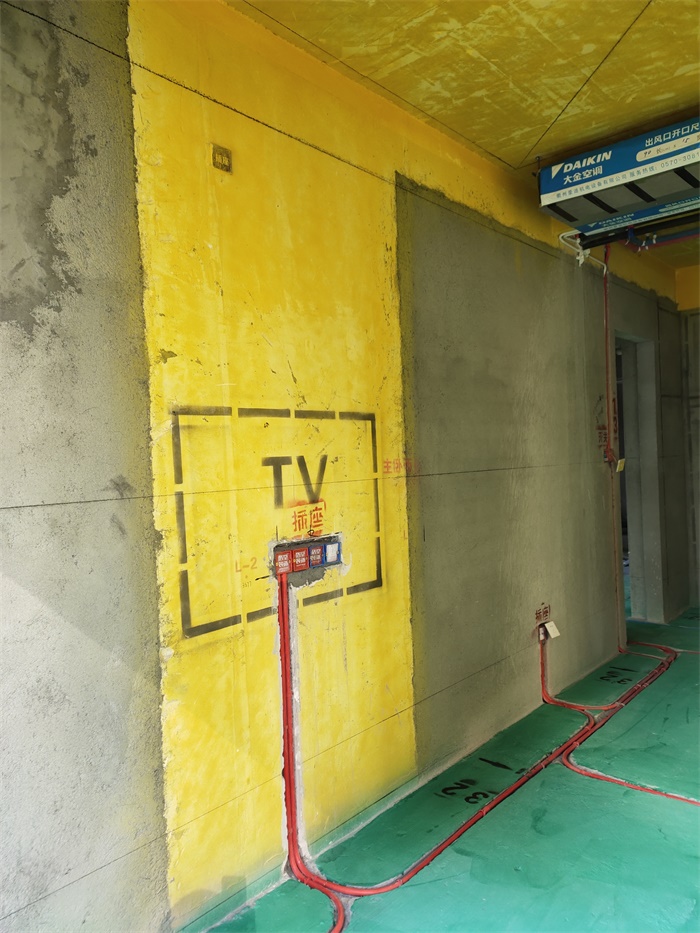

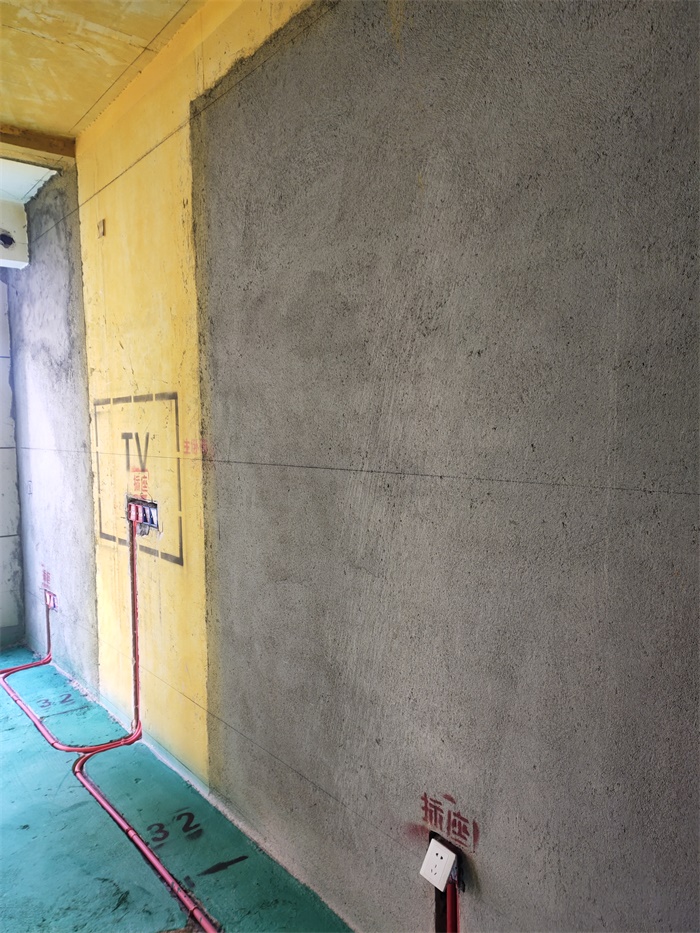

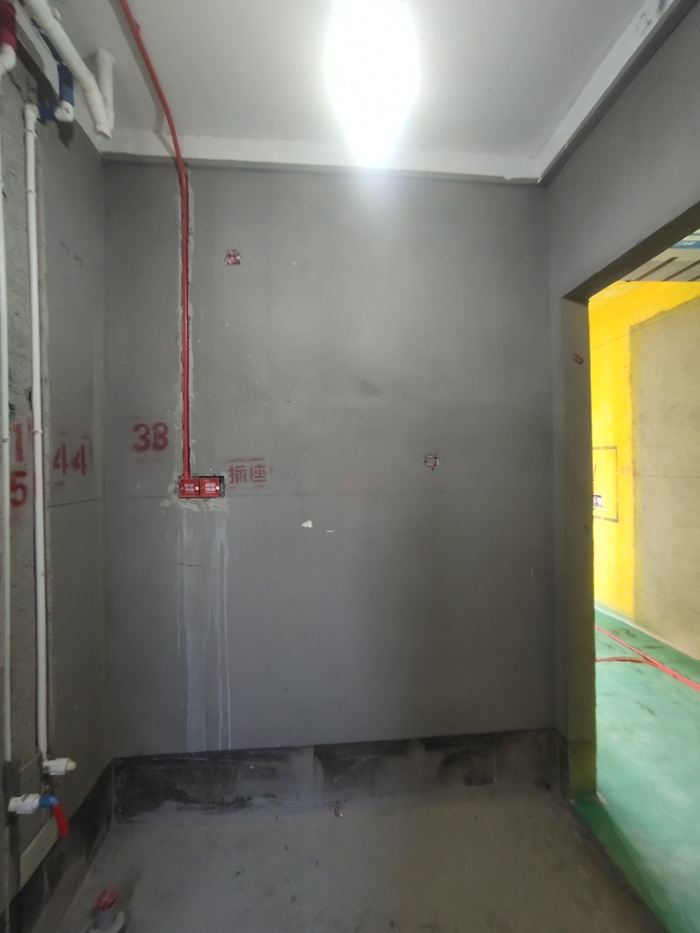

暗管预留：格堂装饰在水电工艺施工阶段，对液晶电视、机顶盒等设备线管进行提前预埋处理，确保设计美观度。

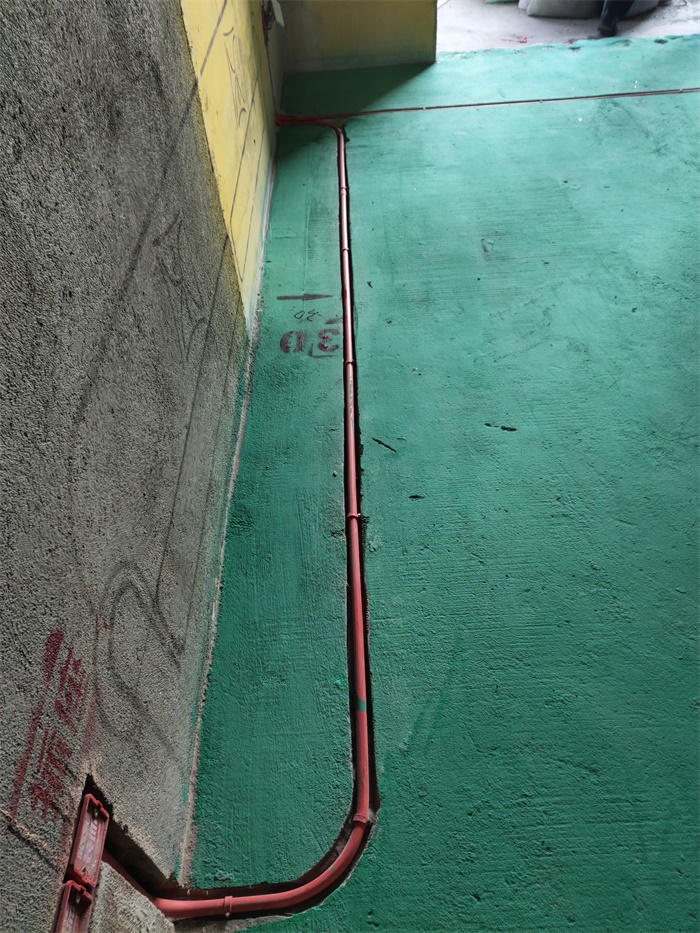

强弱电相距30公分以上，距墙30公分以上。
