[衢州] 牡丹园13-2-120#142 ㎡现代—一切化繁为简，还原空间最初本质

[复制链接]
 楼主| 发表于 2020-11-19 16:41:48 | 显示全部楼层

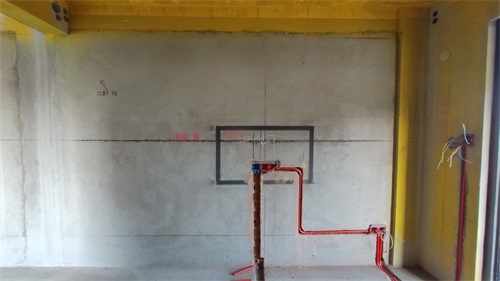

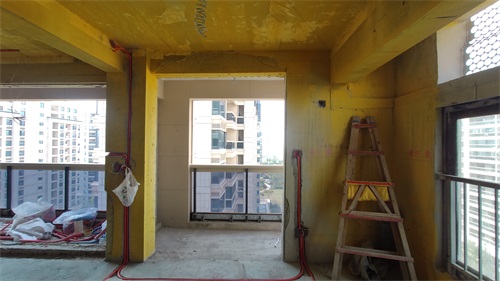

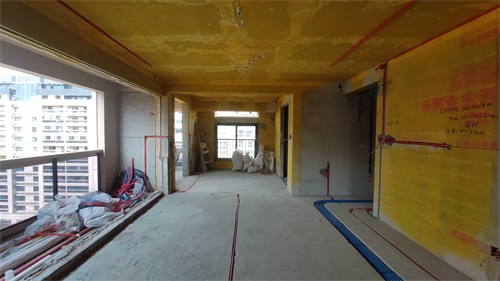

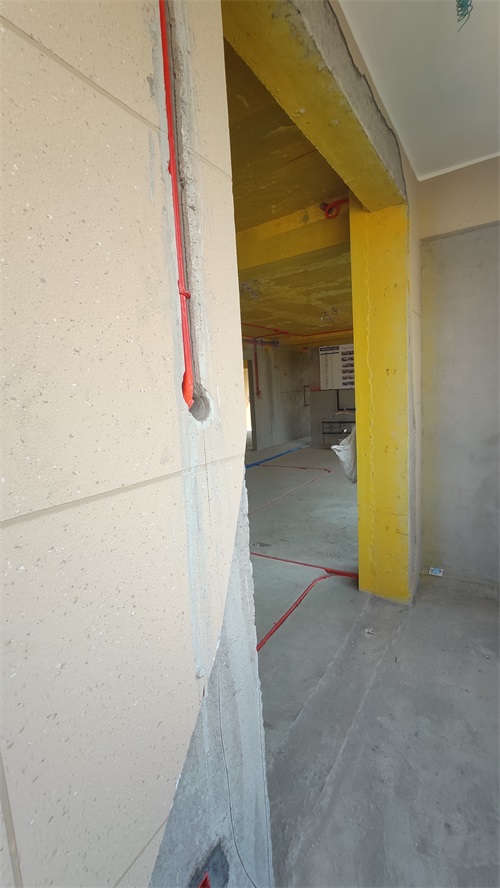

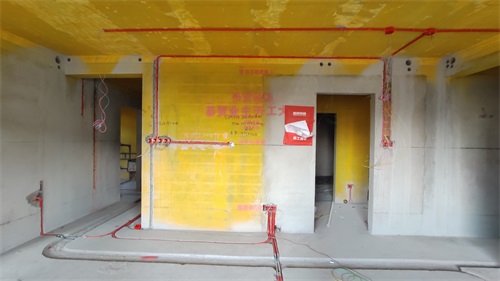

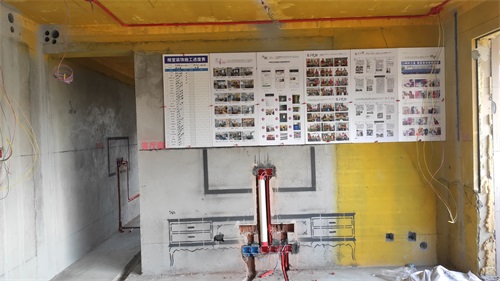

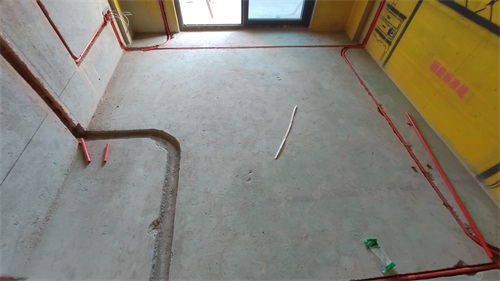

红色线管代表强电






回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-11-19 16:42:30 | 显示全部楼层

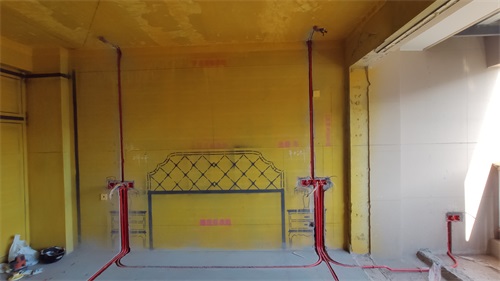

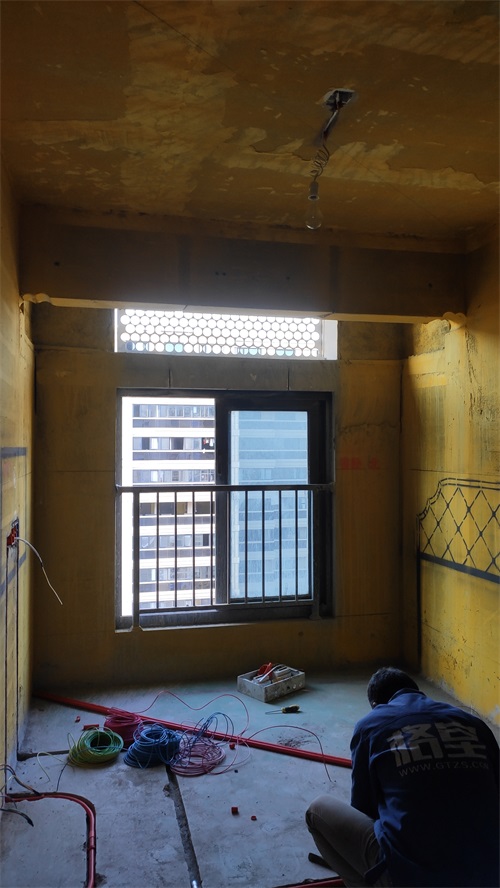

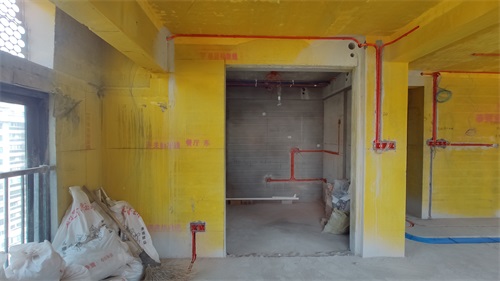

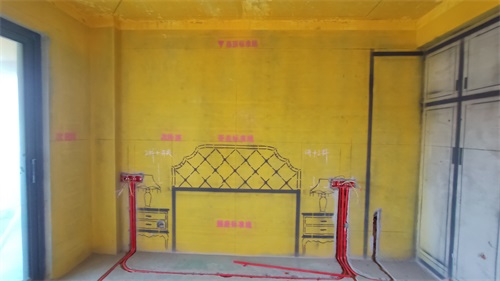

线盒 线管  暗埋  更加美观









回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-11-19 16:42:58 | 显示全部楼层

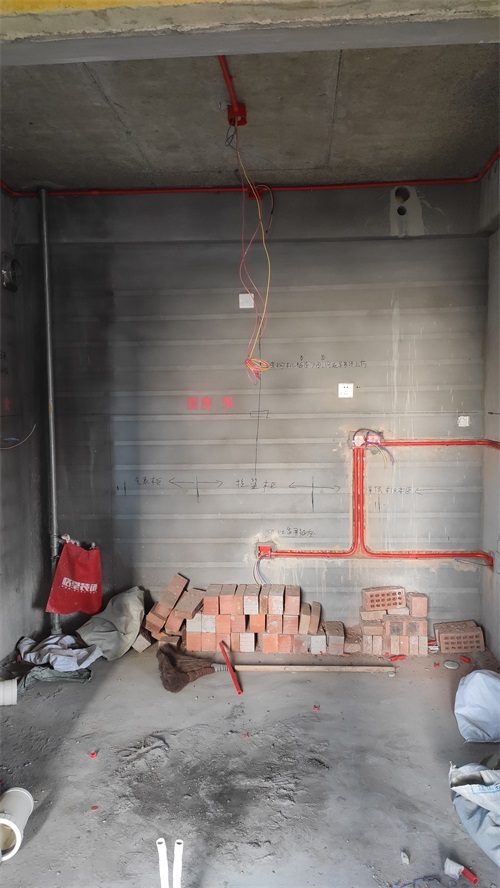

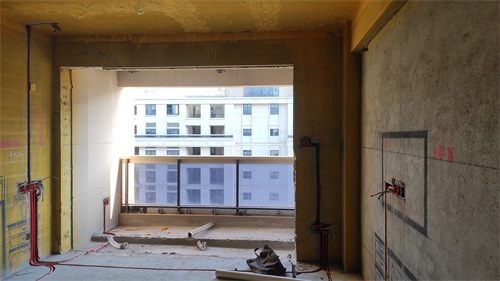

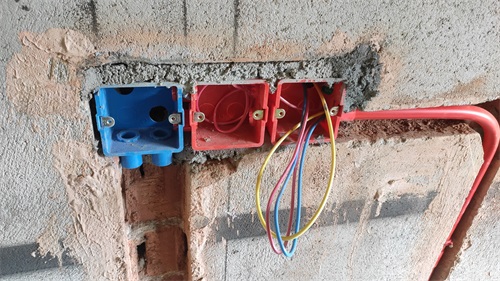

盒与盒之间已套2个快速连接件连接，线管线盒连接加杯梳，使连接更加牢固并起防止穿线时破坏电线绝缘层作用









回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-11-19 16:43:35 | 显示全部楼层

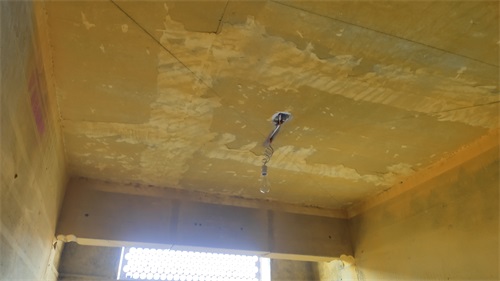

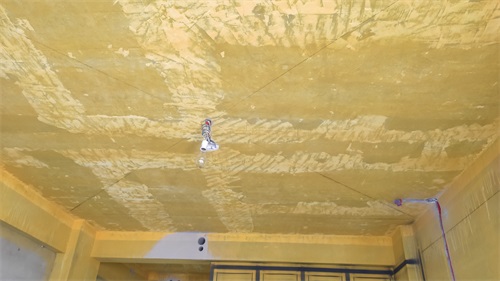

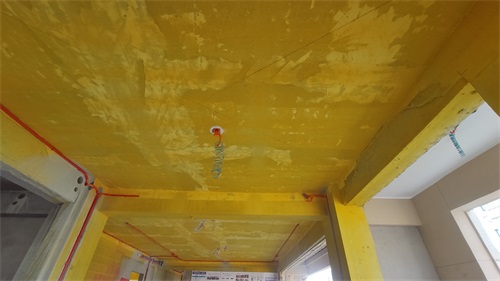

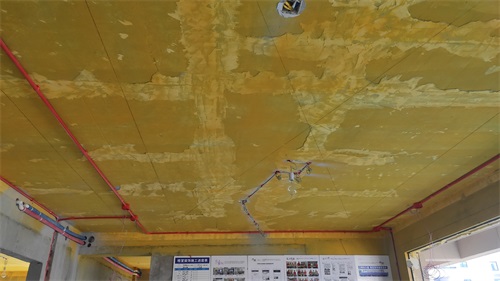

顶部灯线移位用黄腊管保护









回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-11-19 16:44:10 | 显示全部楼层

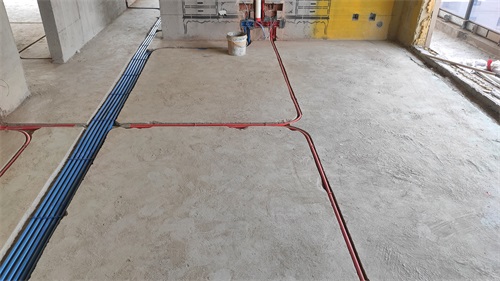

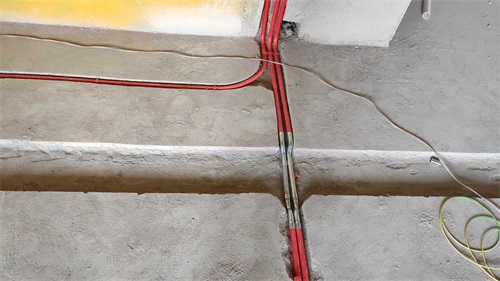

强弱电线管交叉处使用铁管或铁过桥湾交叉，防止信号干扰










回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-11-19 16:47:16 | 显示全部楼层

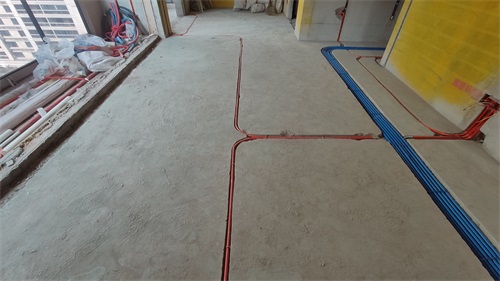

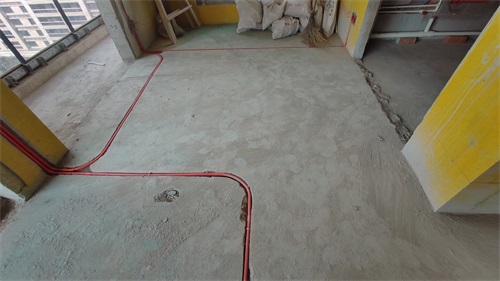

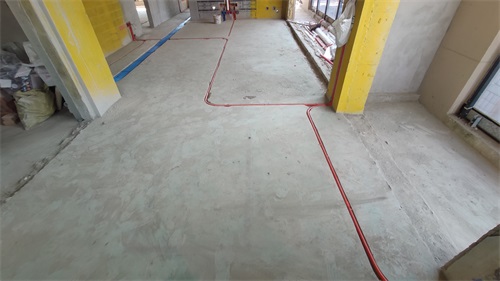

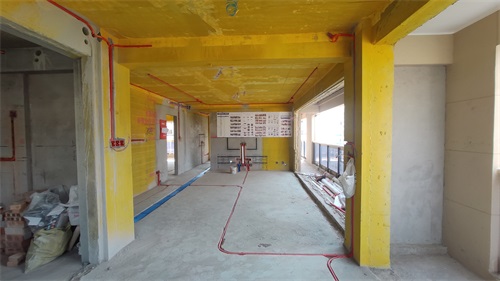

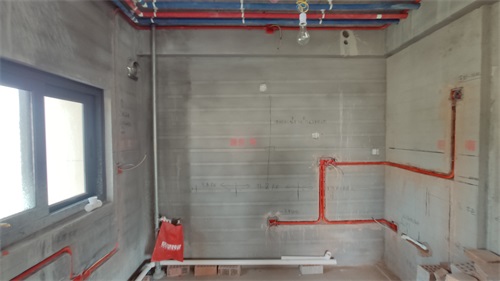

线管转弯处不能用弯头，用弹簧弯曲要不扁不皱，直角弧度要合理不能太小太急










回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-11-19 16:48:10 | 显示全部楼层

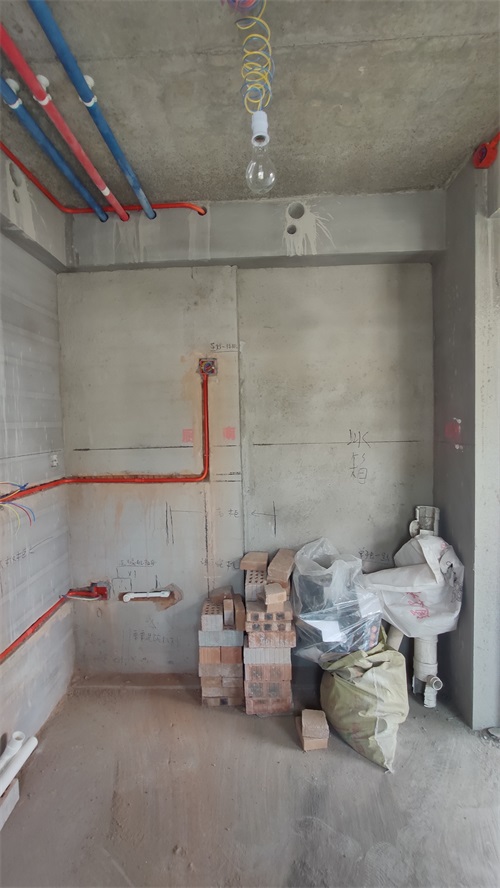

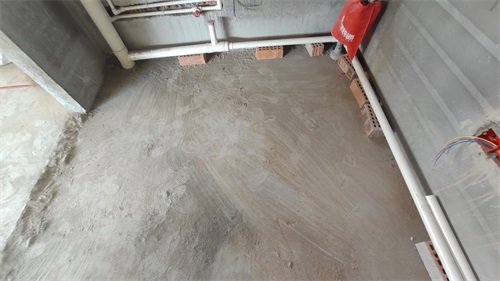

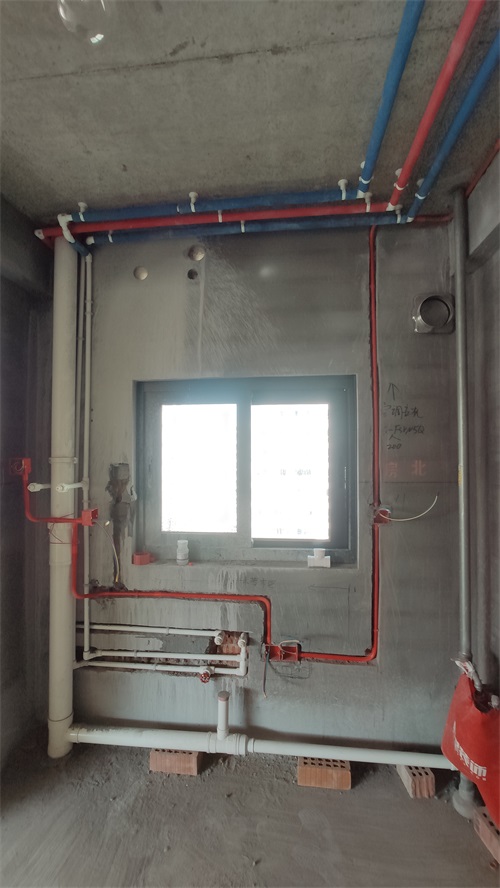

水管吊卡间距应小于80cm，转角处必须要有吊卡,（吊卡距转角处间距不大于15cm)

回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-11-19 16:55:50 | 显示全部楼层

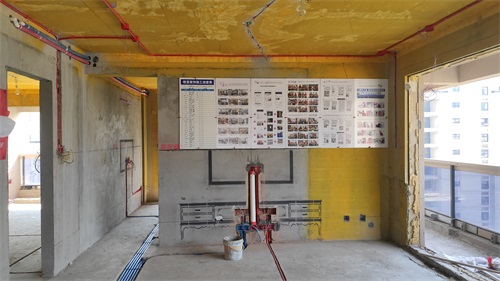

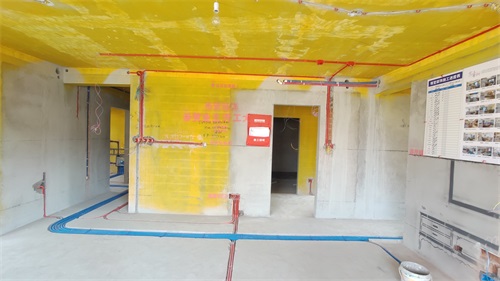

红色保温棉代表热水，蓝色保温棉代表冷水










每户水管进水部位室内应加进水总阀


回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-11-19 16:56:32 | 显示全部楼层

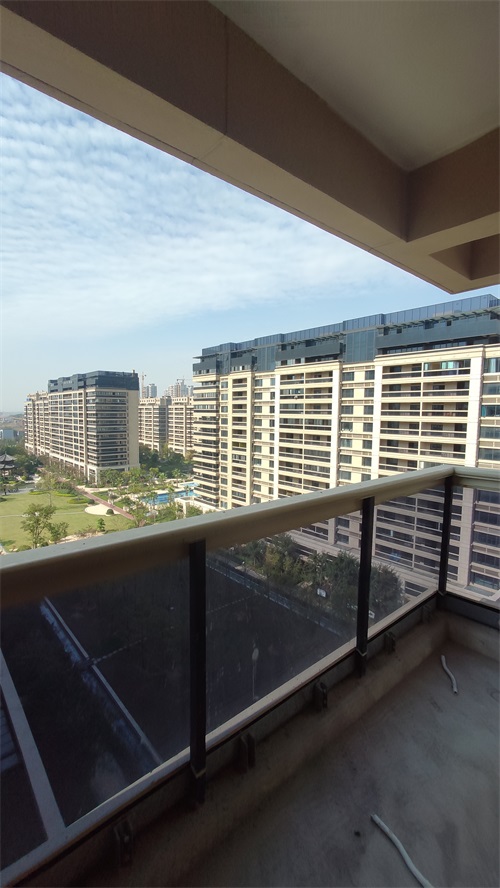

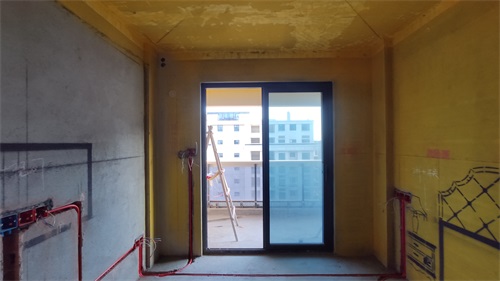

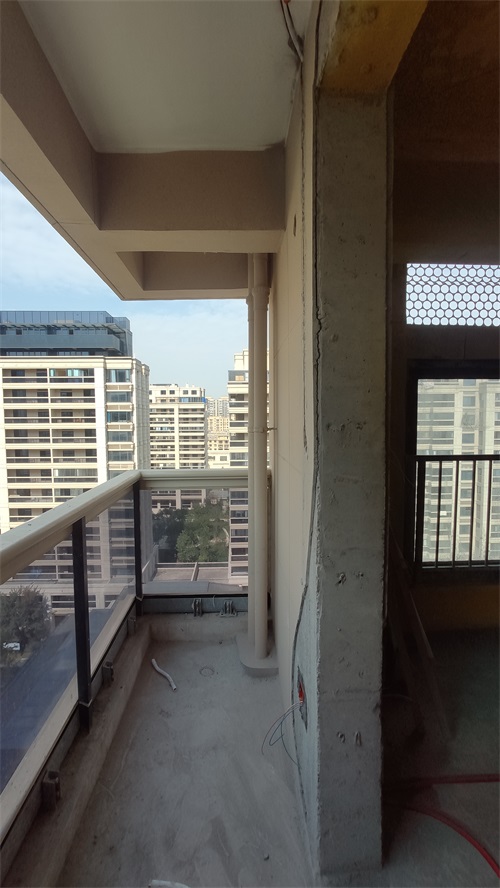

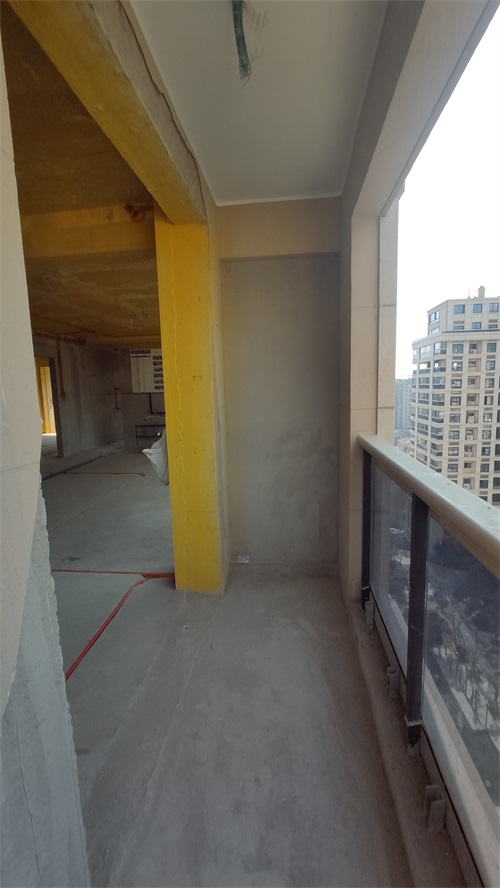

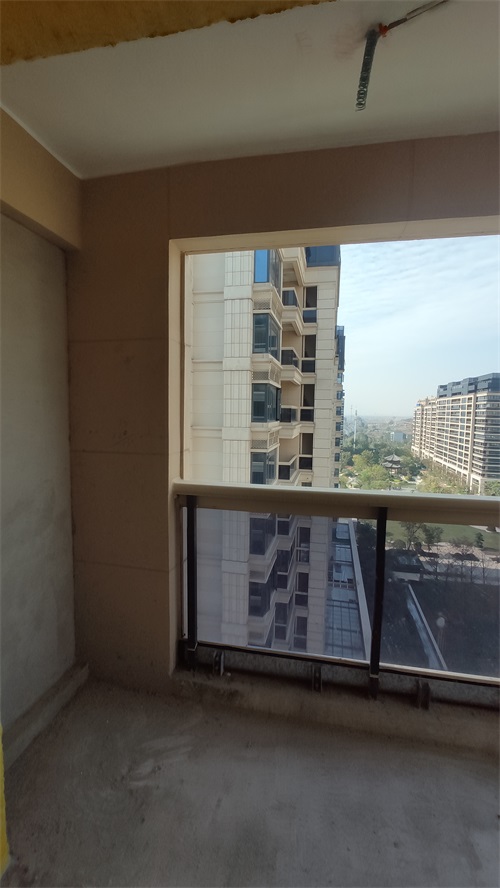

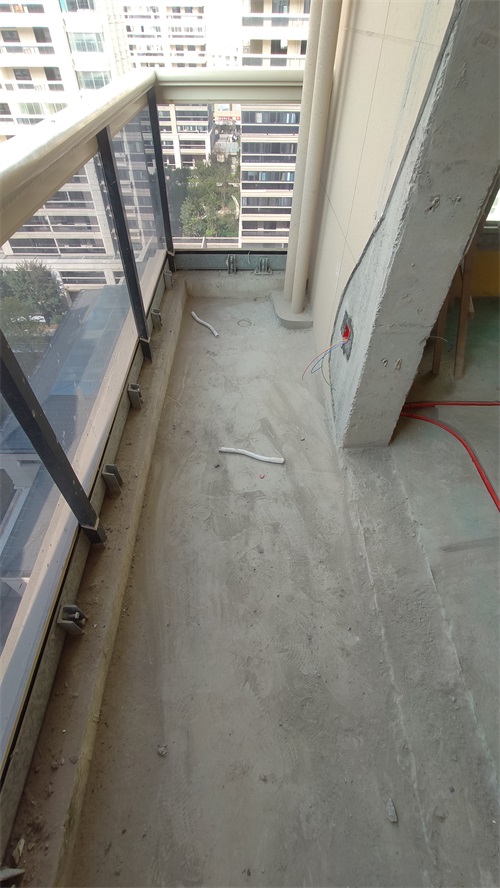

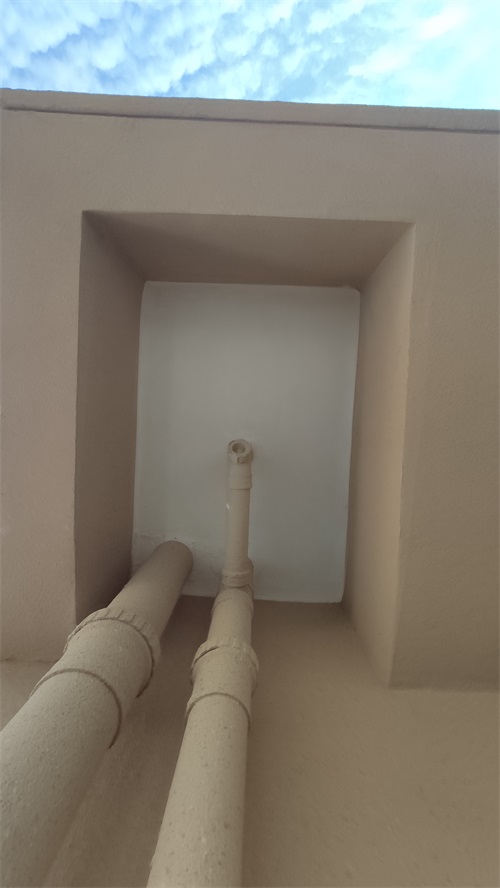

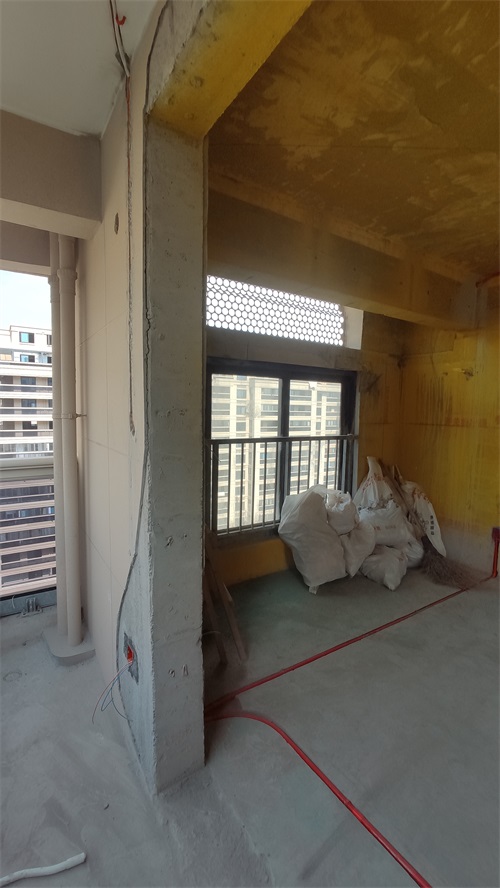

阳台





回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-11-19 16:57:09 | 显示全部楼层

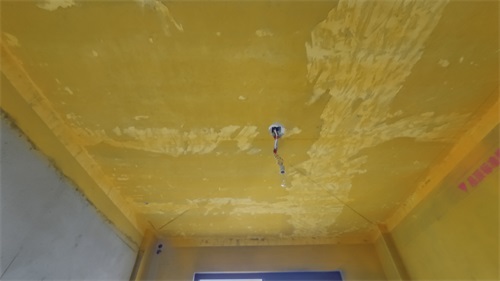

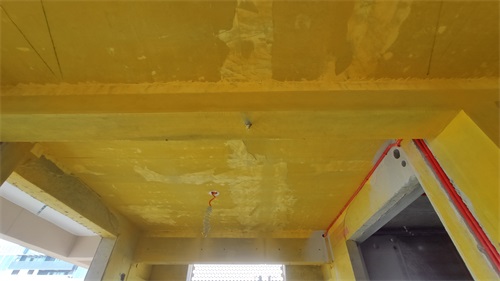

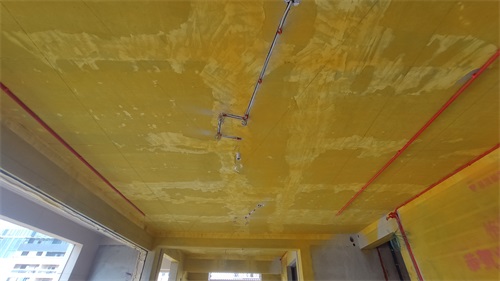

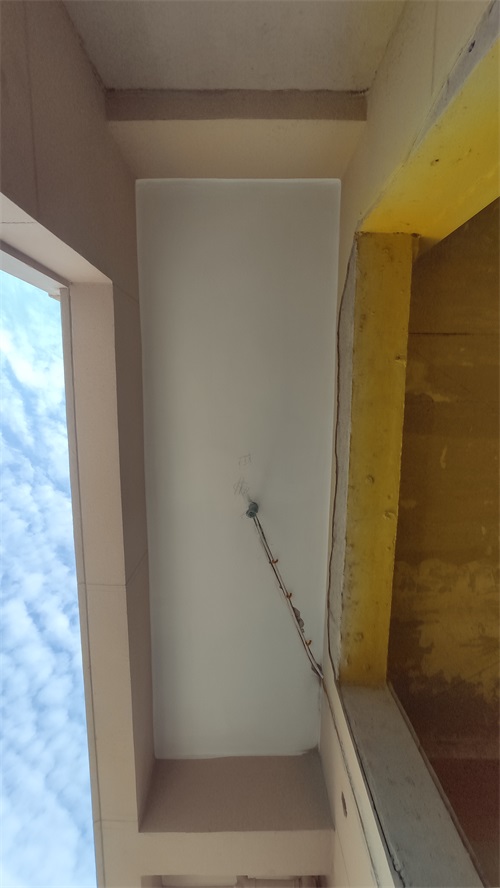

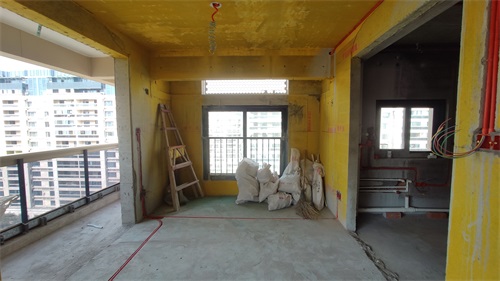

顶部灯线移位用黄腊管保护







回复 支持 反对

使用道具 举报
