牡丹园13-2-120#142 ㎡现代—一切化繁为简，还原空间最初本质

发表于 2020-11-28 09:46:53

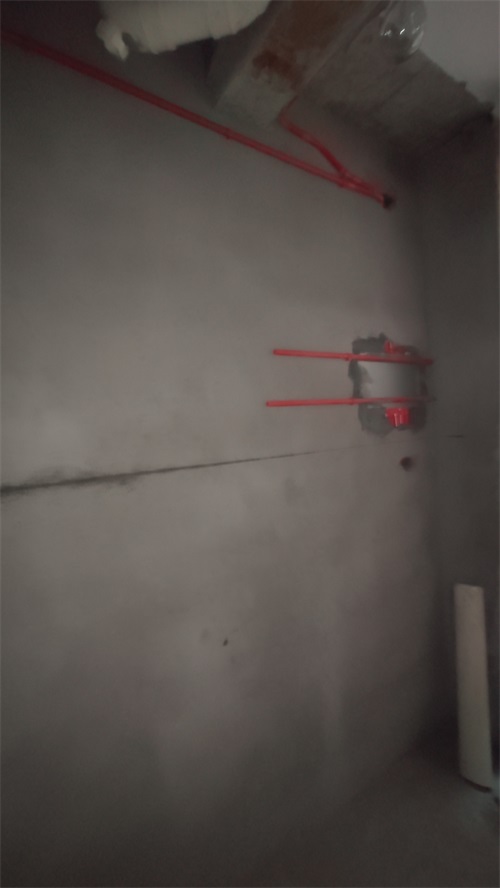

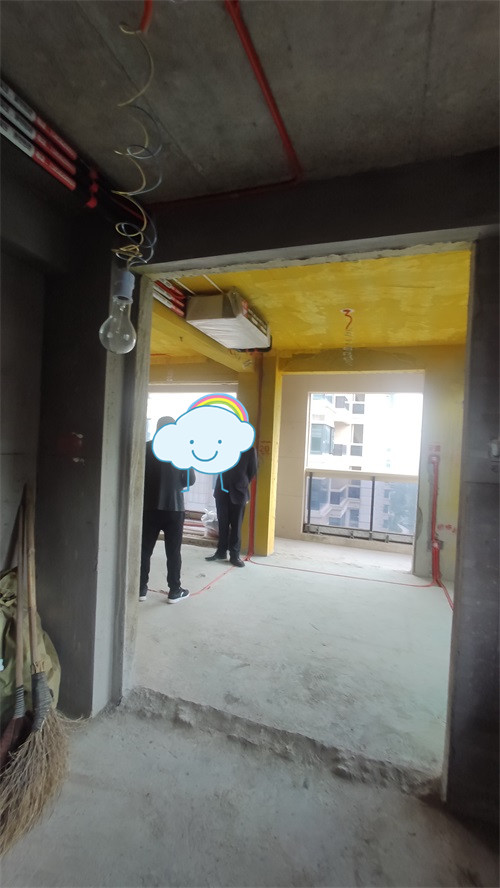

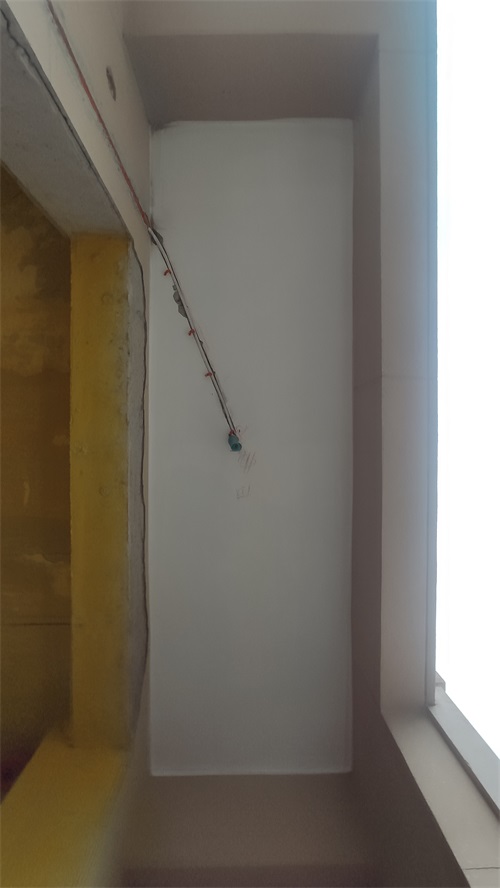

灯线移位用黄蜡管保护到位

发表于 2020-11-28 09:49:25

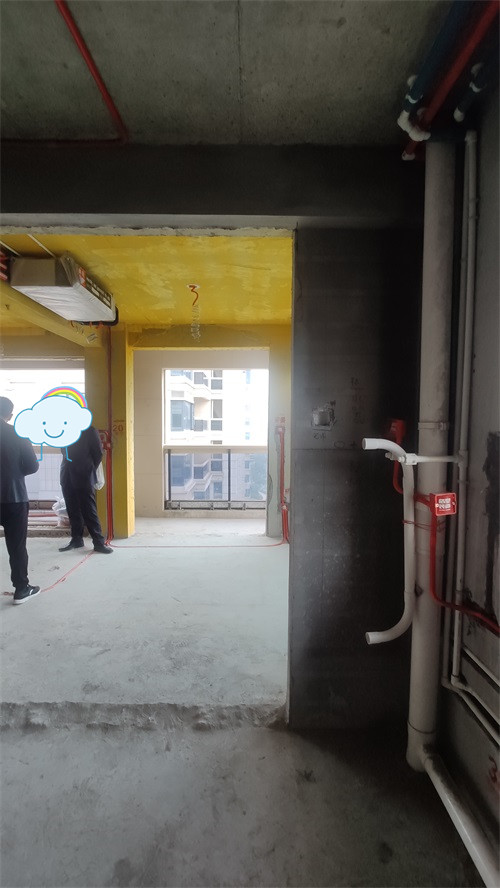

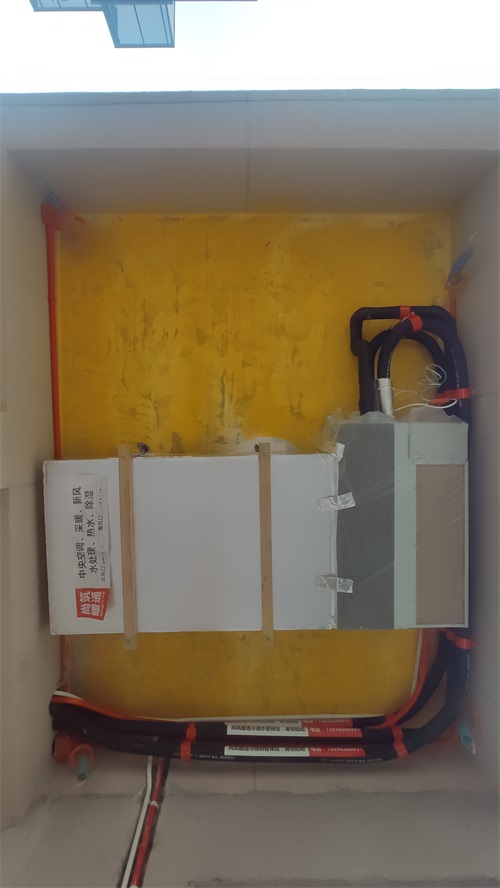

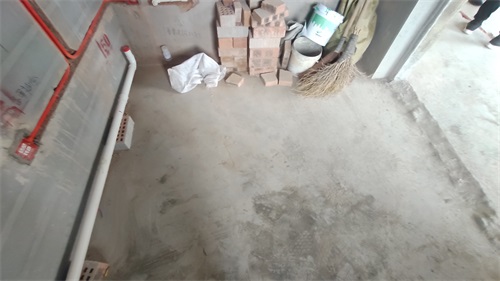

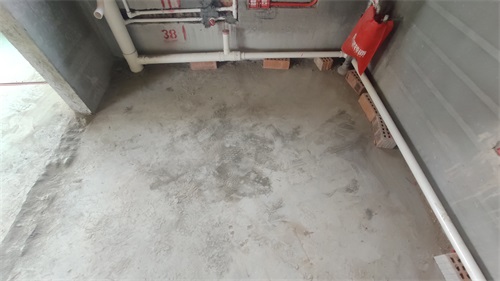

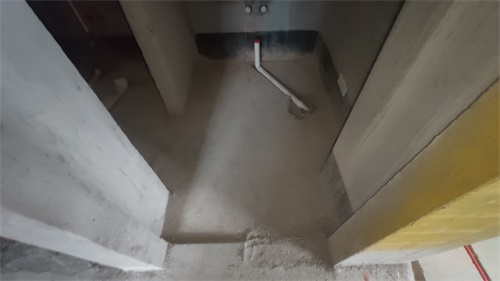

每户水管进水部位室内应加进水总阀

发表于 2020-11-28 09:53:01

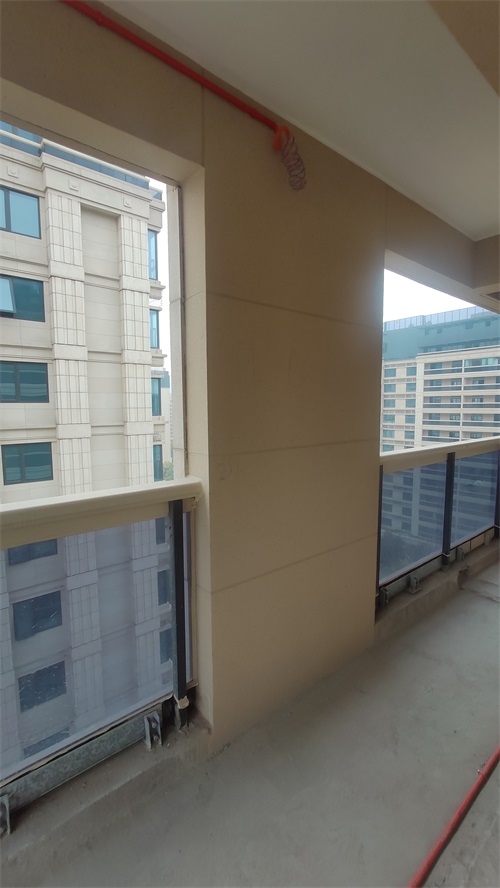

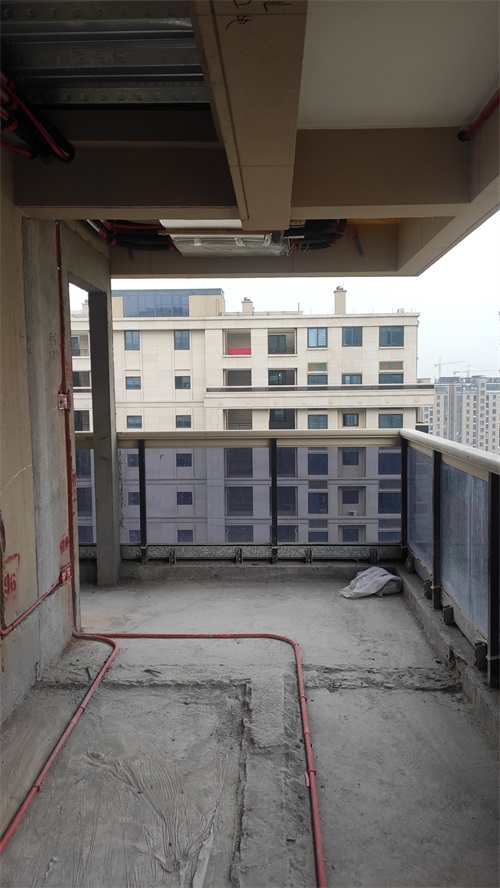

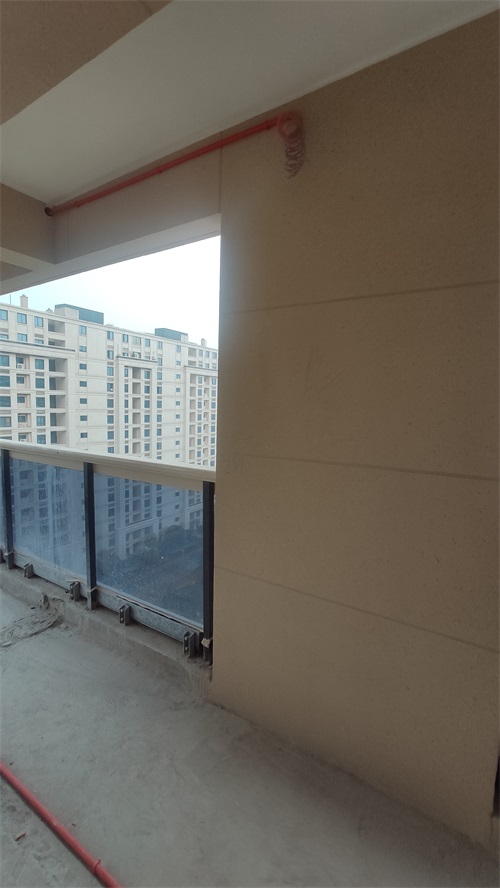

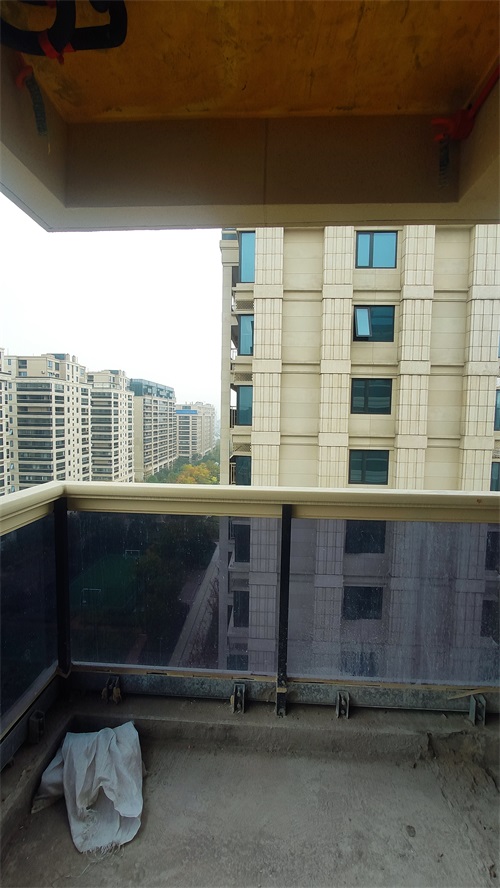

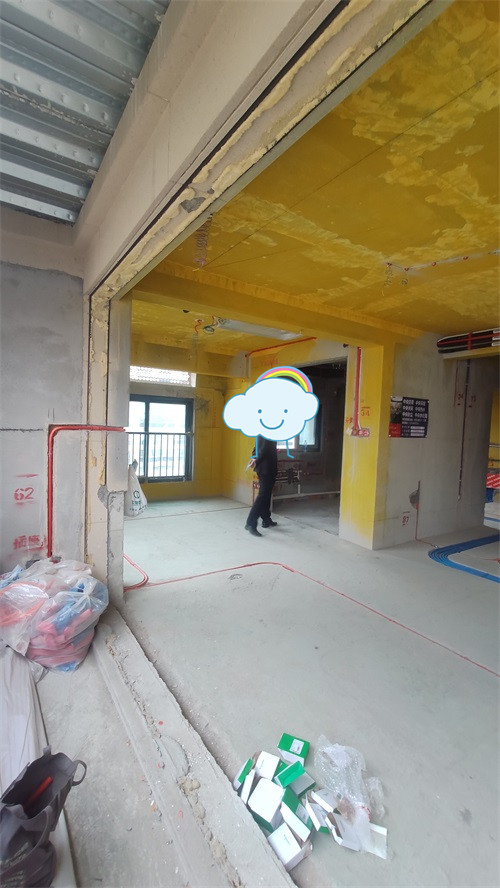

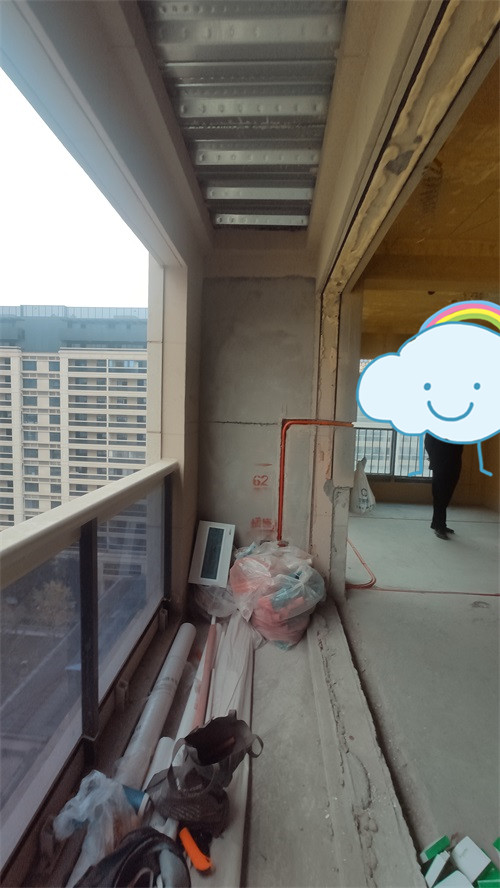

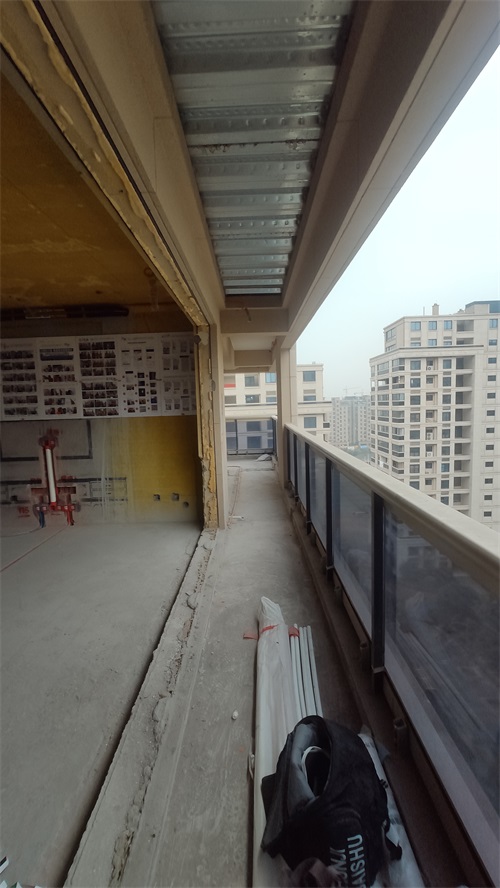

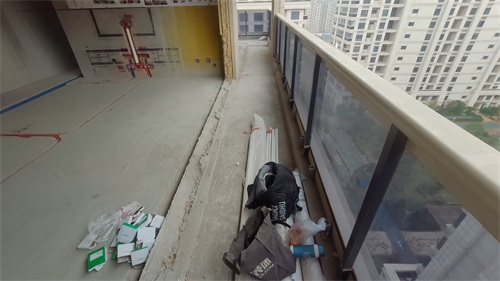

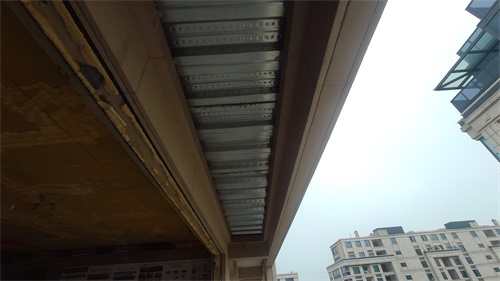

阳台

发表于 2020-11-28 09:53:57

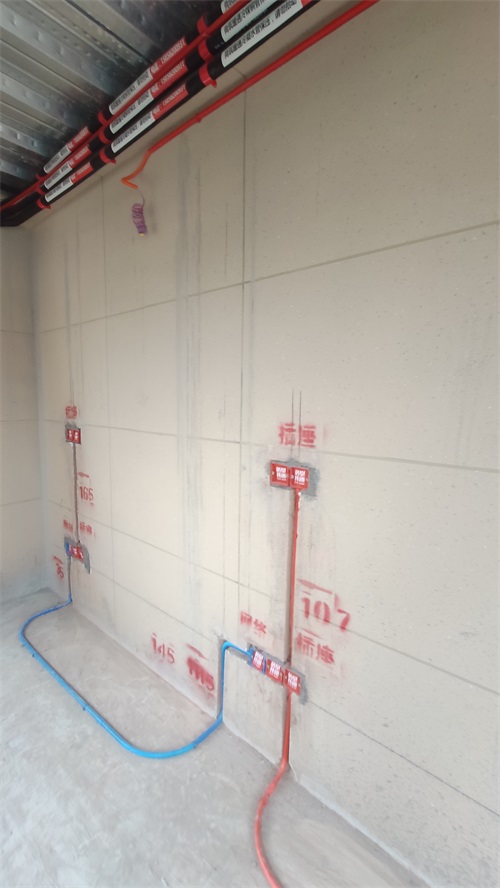

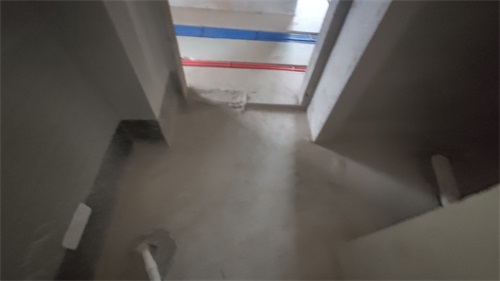

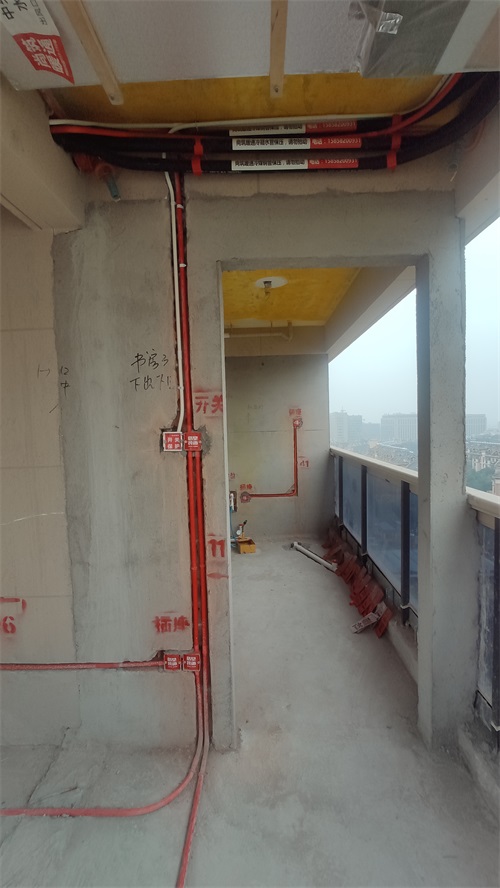

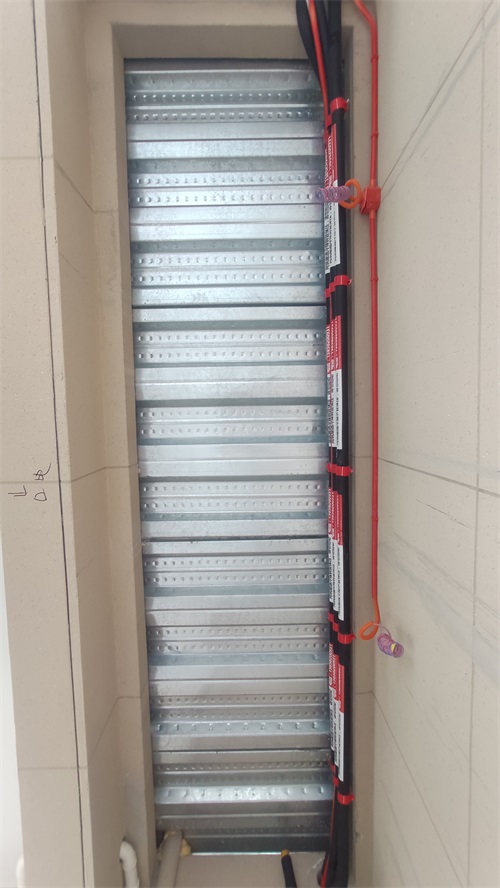

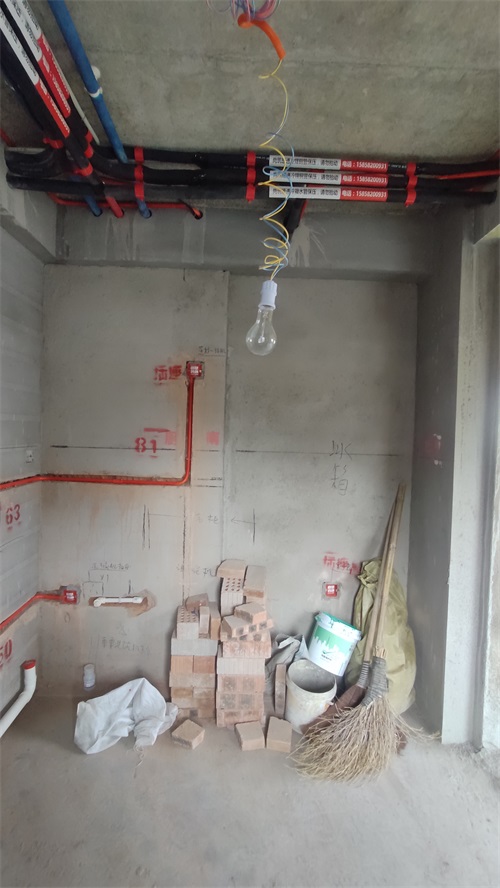

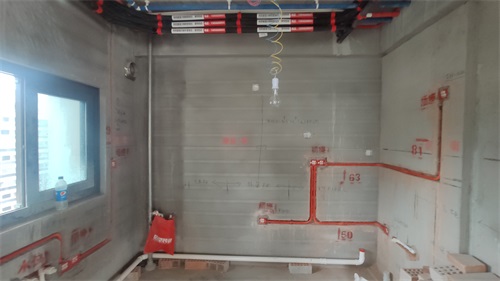

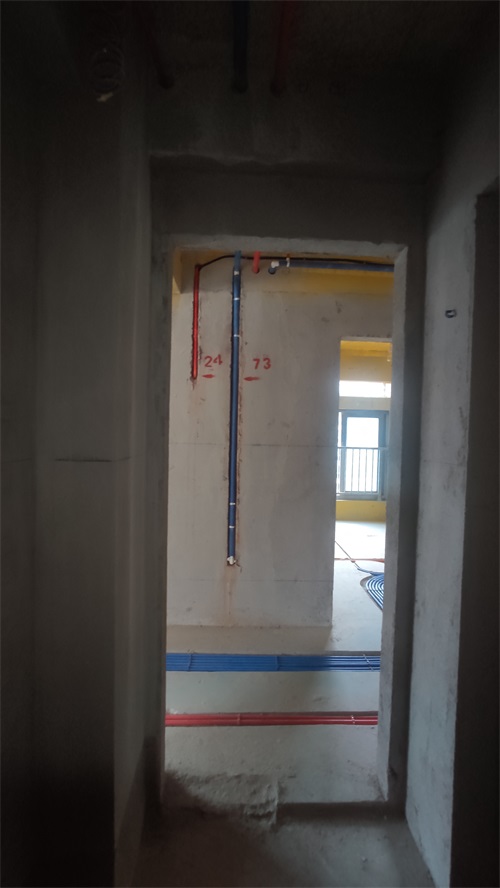

红色线管代表强电，蓝色线管代表弱电

发表于 2020-11-28 09:54:45

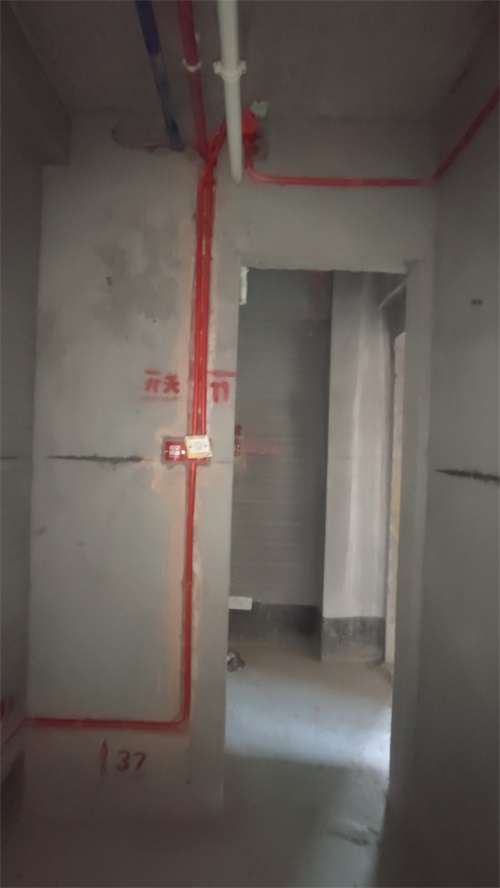

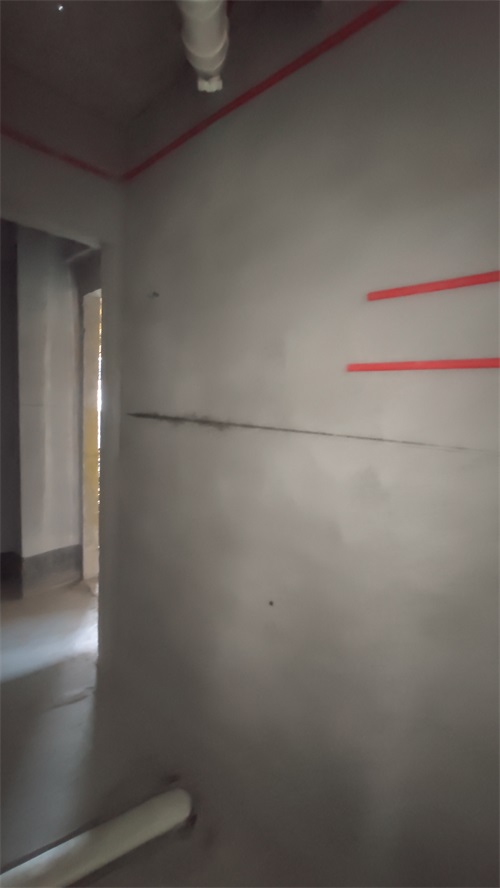

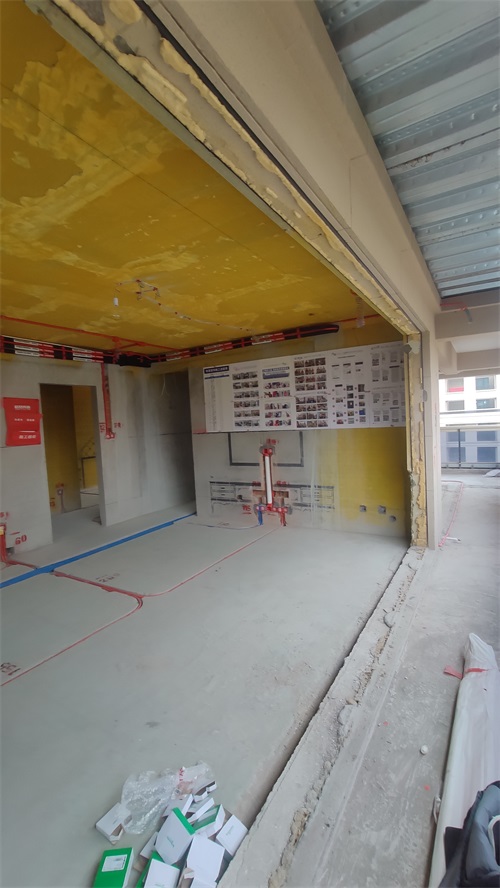

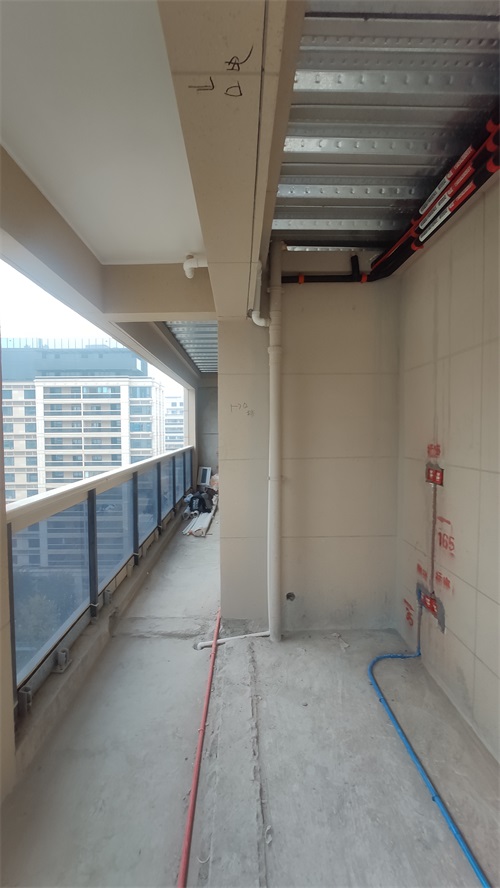

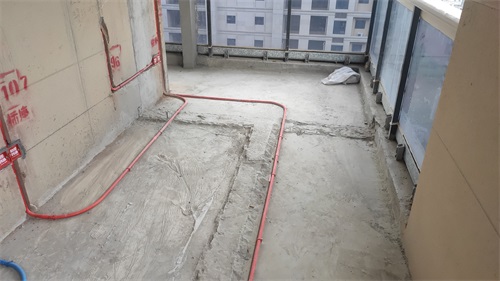

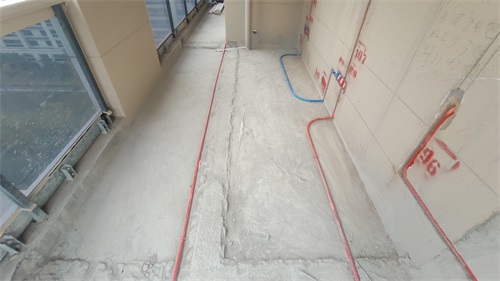

强弱电布管相距30cm以上，墙角禁止走管，距墙30cm以上

发表于 2020-11-28 09:56:56

强弱电布管相距30cm以上，墙角禁止走管，距墙30cm以上

发表于 2020-11-28 10:02:57

本帖最后由格堂小范于 2020-11-28 10:04 编辑

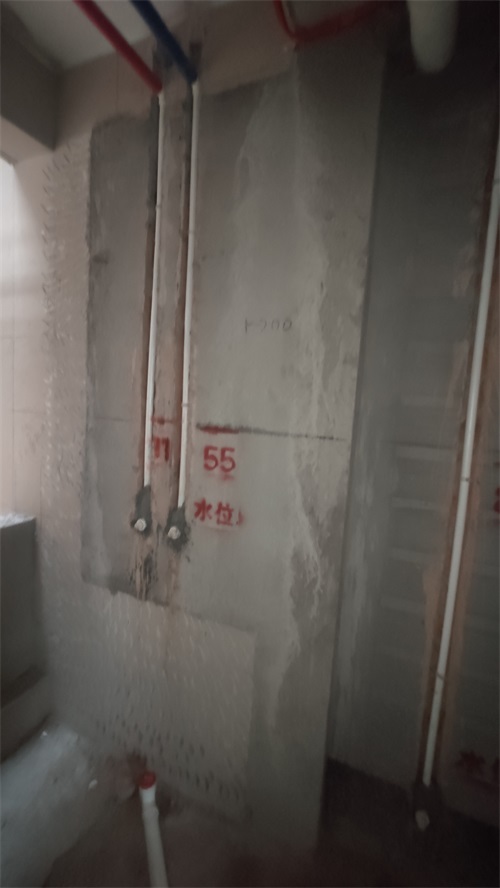

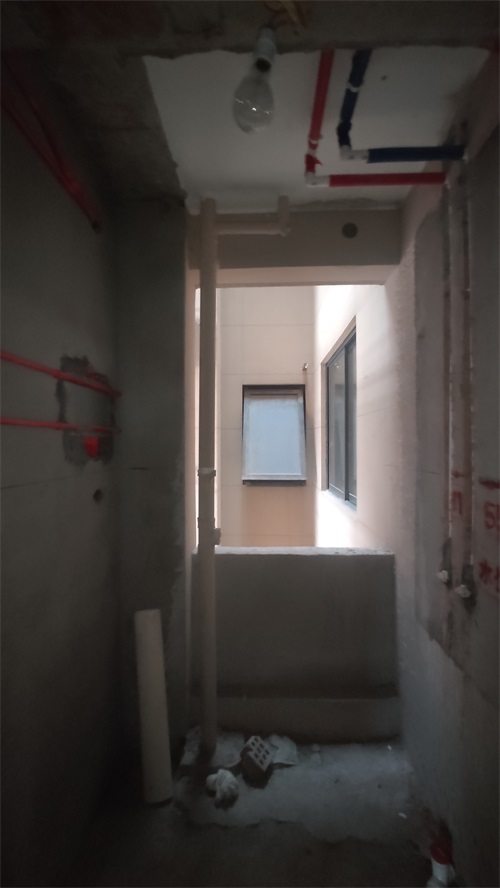

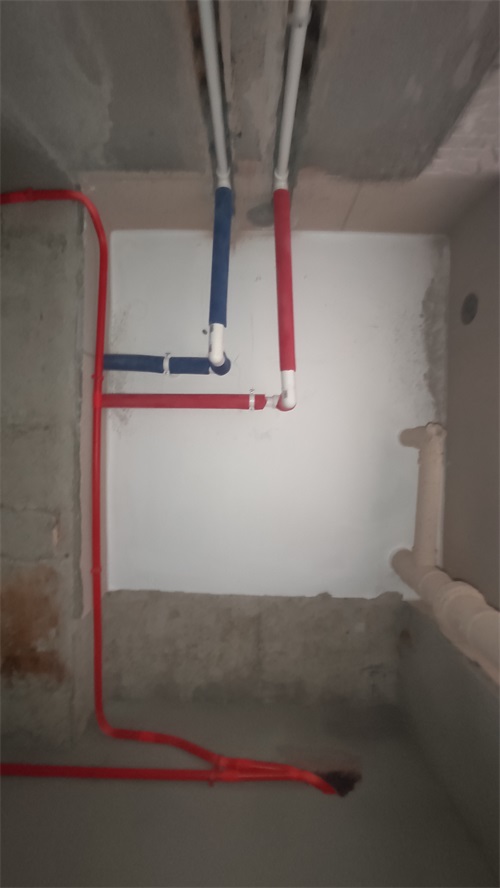

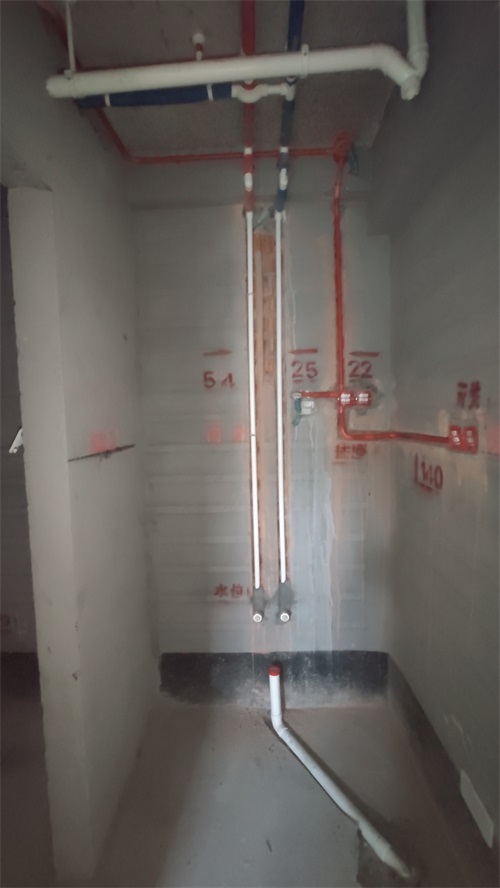

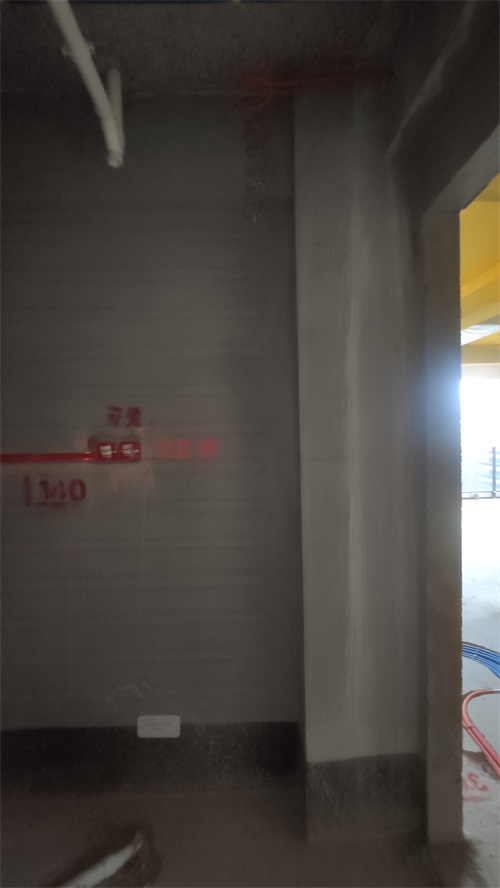

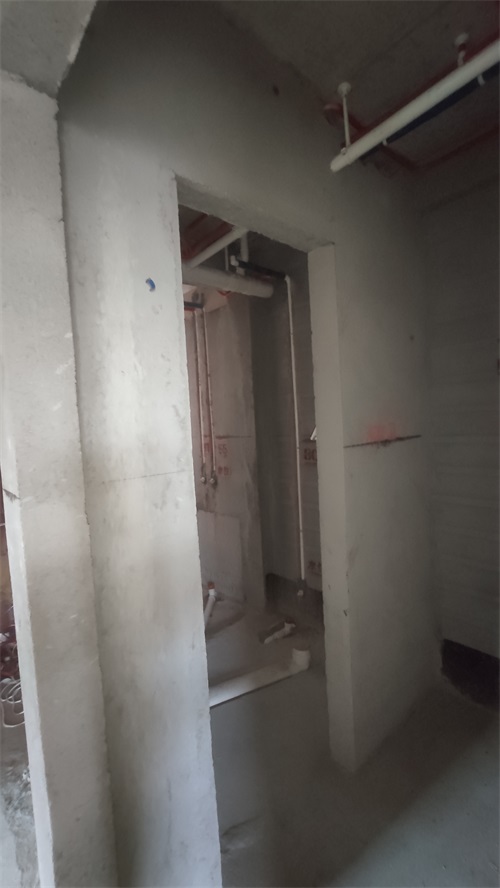

水管安排都是左热右冷

发表于 2020-11-28 10:04:04

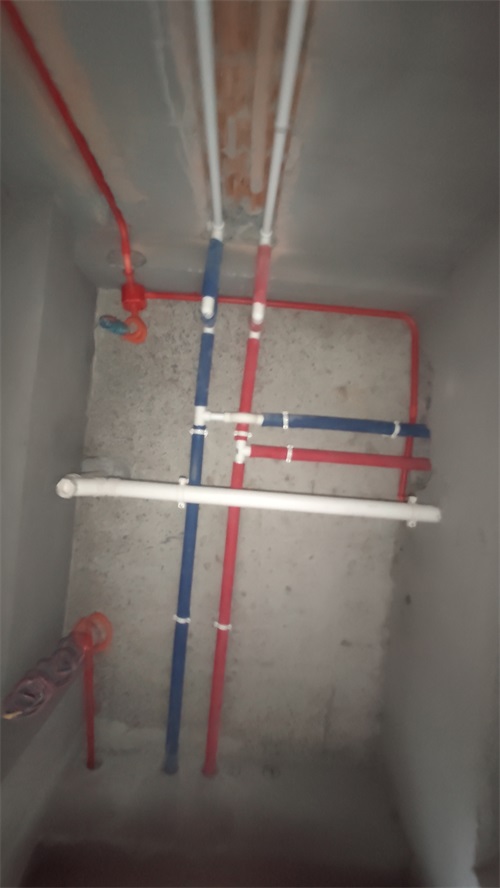

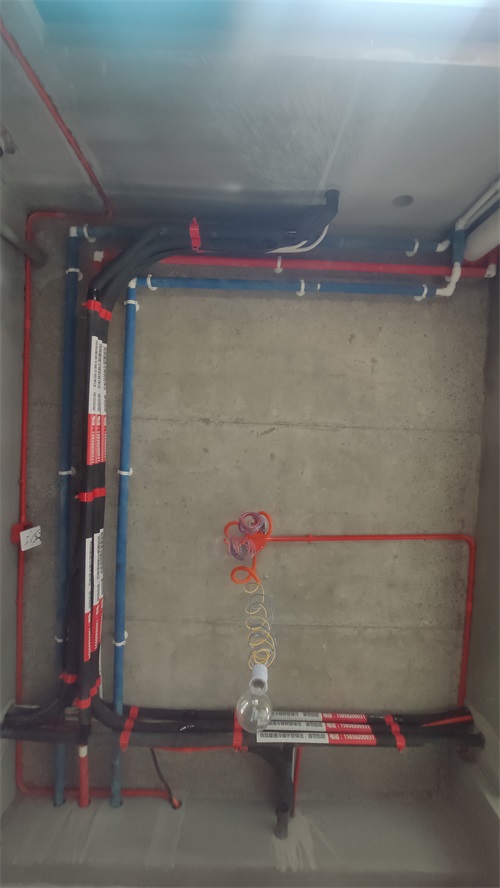

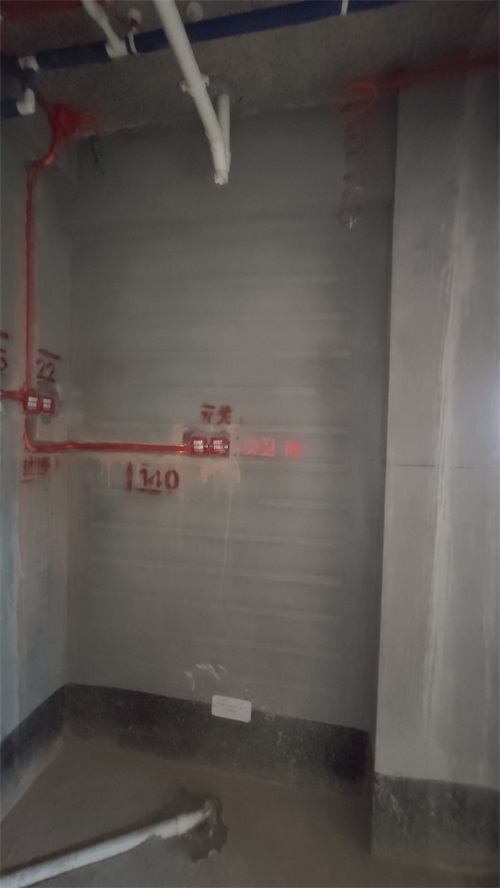

水管吊卡间距应小于80cm，转角处必须要有吊卡,（吊卡距转角处间距不大于15cm)，水管交叉处采用过桥弯头

发表于 2020-11-28 10:06:50

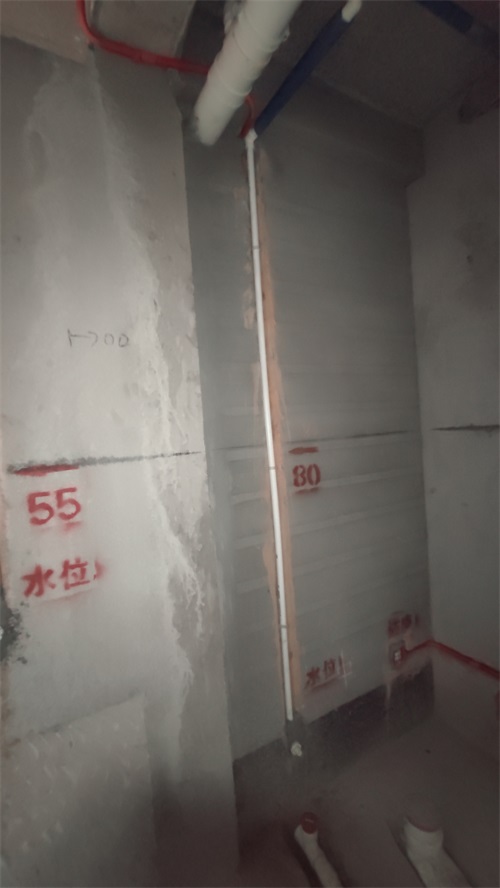

走墙水管贴瓷砖部位不需要包保温棉

发表于 2020-11-28 10:08:15

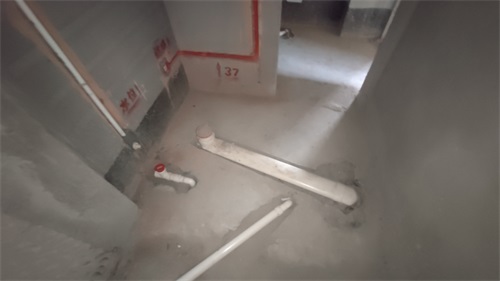

马桶下水孔中心距离毛坯墙面33cm左右，淋浴房地漏距离毛坯墙面7.5-8cm，马桶边上地漏距离毛坯墙面11 cm
