兰馨苑8-1-10#120㎡美式—清爽小美

发表于 2020-11-18 14:17:38

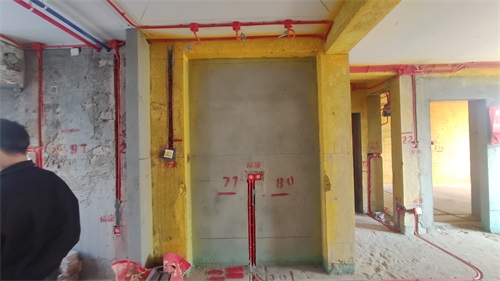

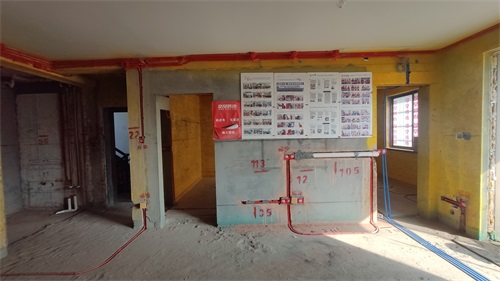

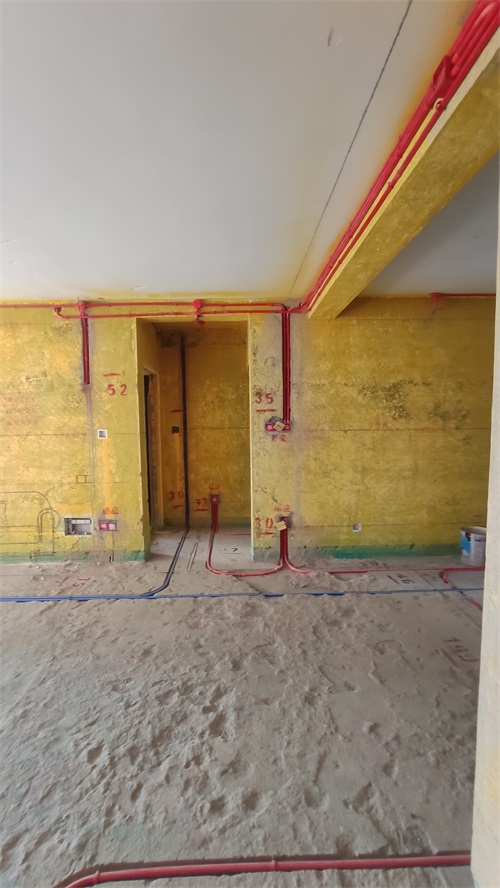

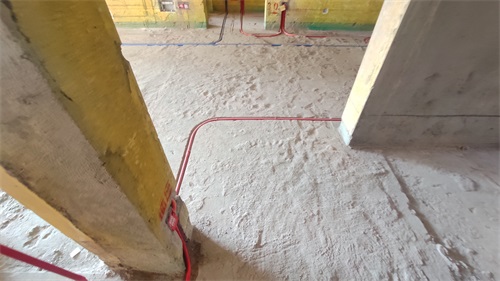

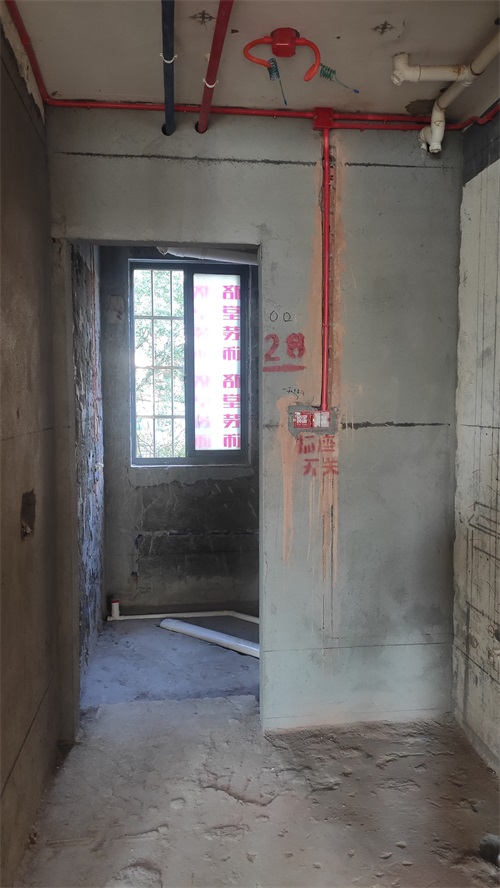

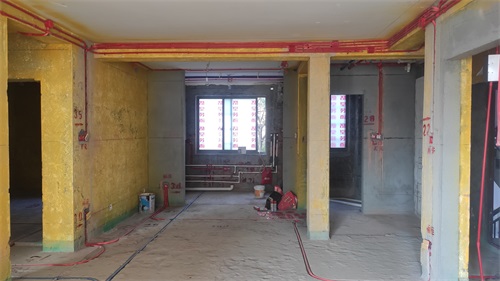

强弱电布管相距30cm以上，墙角禁止走管，距墙30cm以上

发表于 2020-11-18 14:18:05

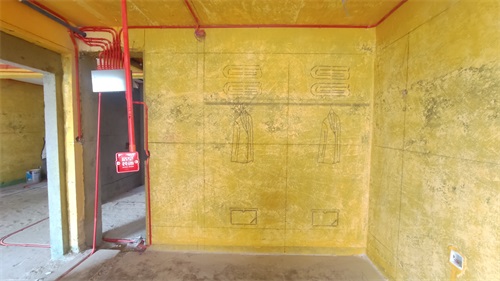

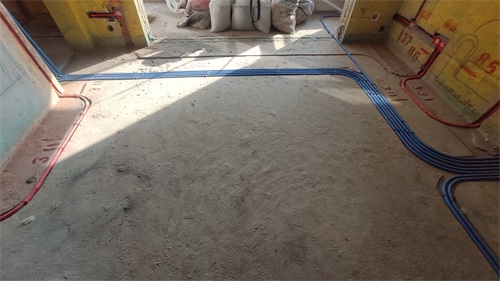

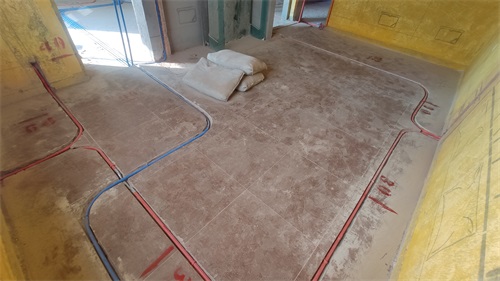

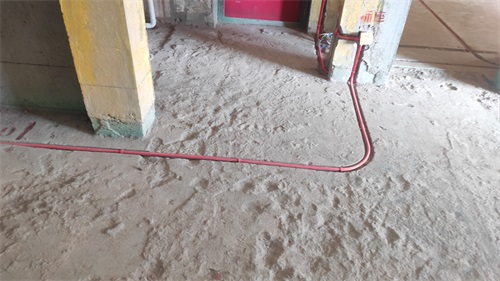

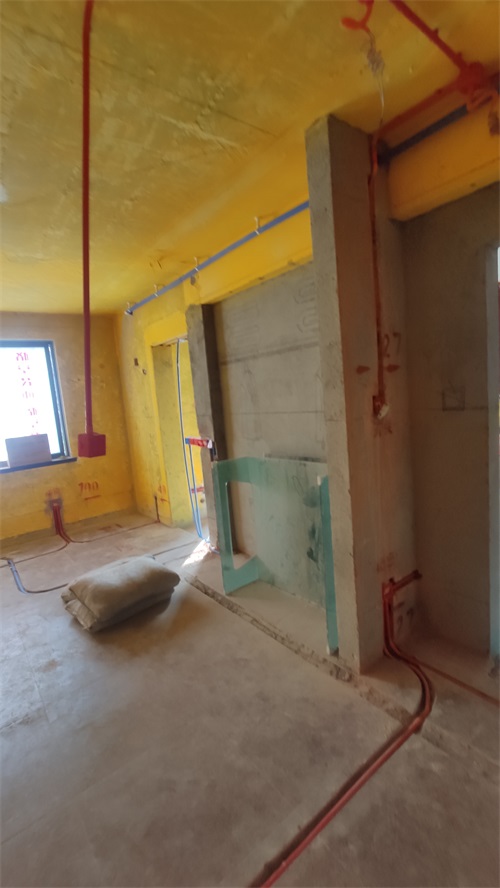

并排两根以上线管，固定采用管卡错位顺钉，间隙均匀

发表于 2020-11-18 14:18:51

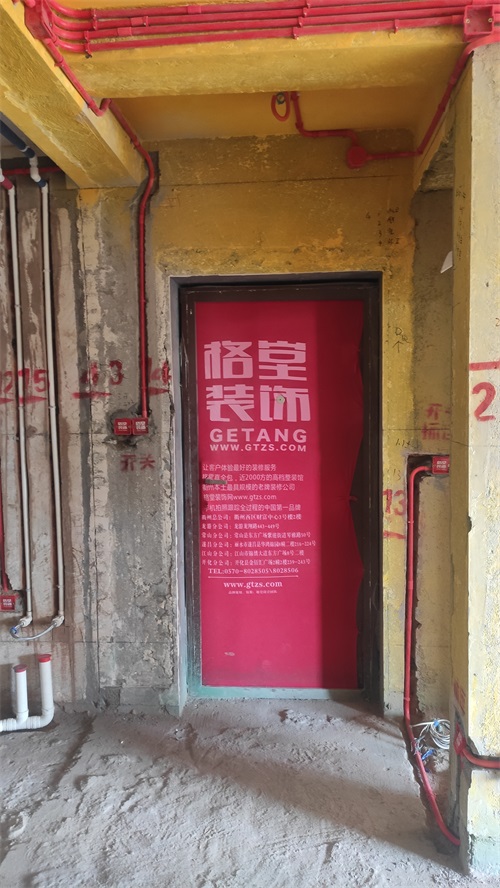

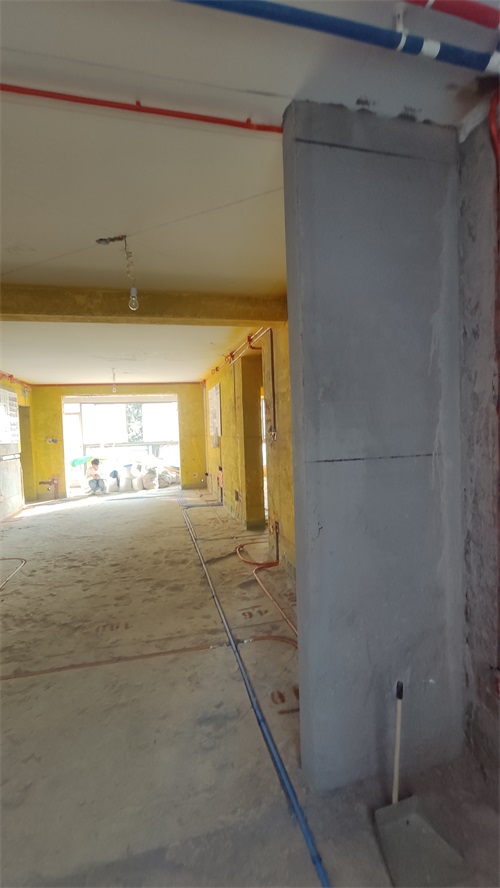

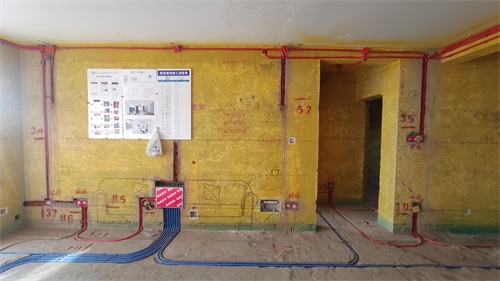

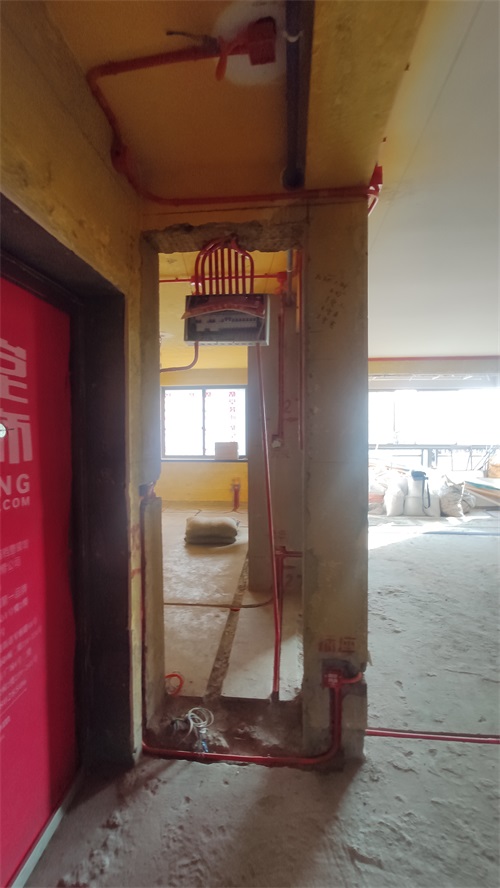

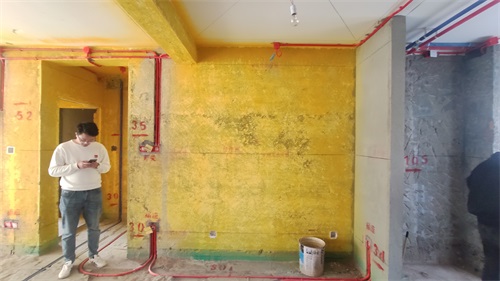

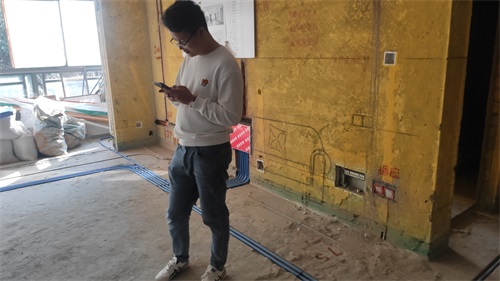

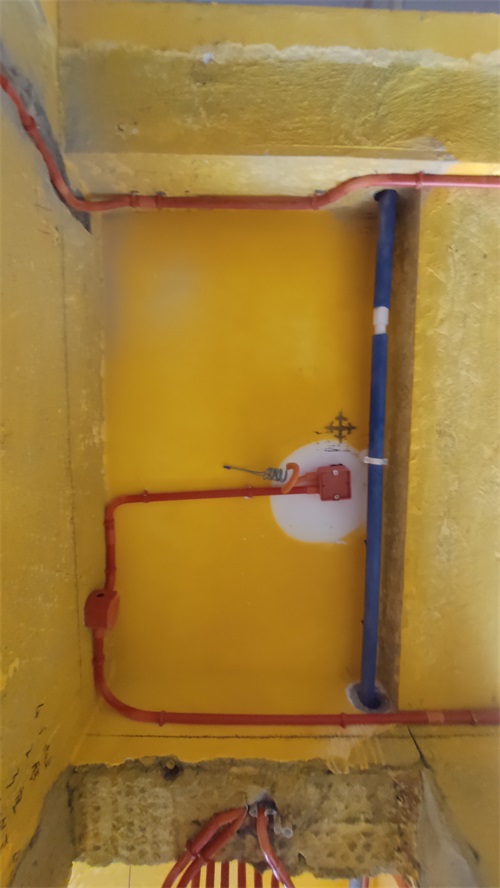

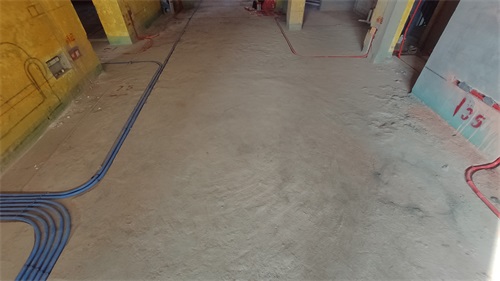

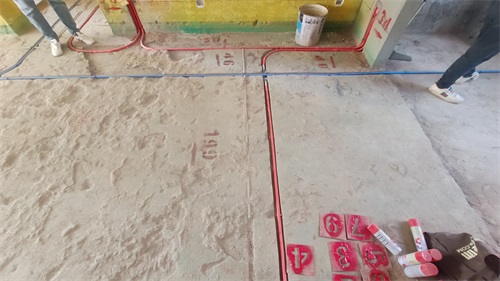

红色线管代表强电，蓝色线管代表弱电，强弱电线管交叉处使用铁管或铁过桥湾交叉，防止信号干扰

发表于 2020-11-18 14:19:38

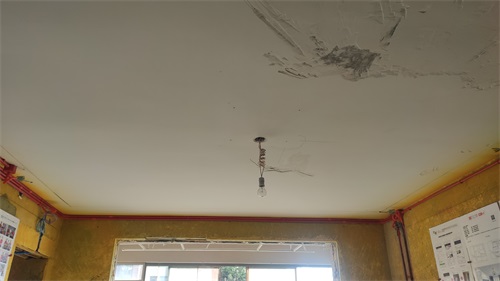

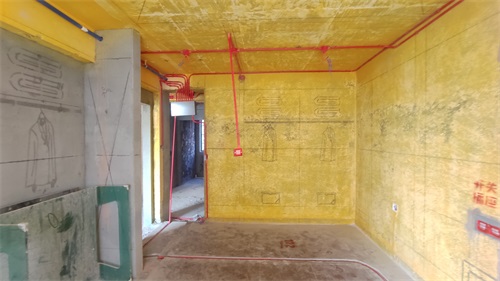

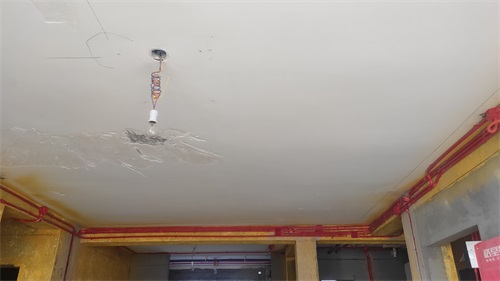

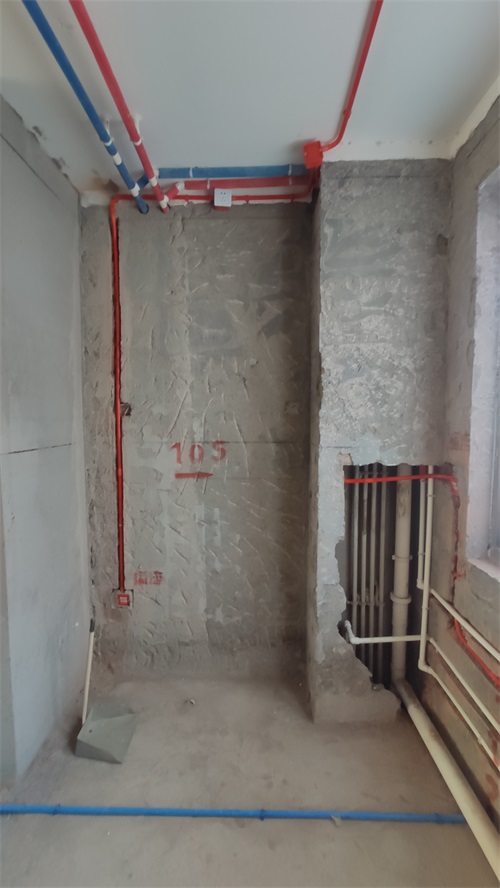

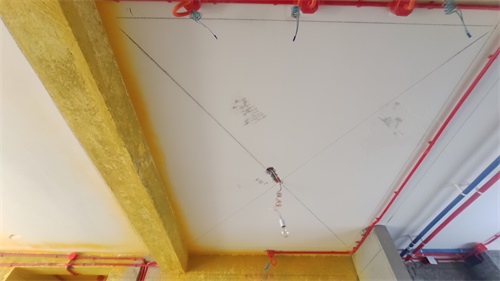

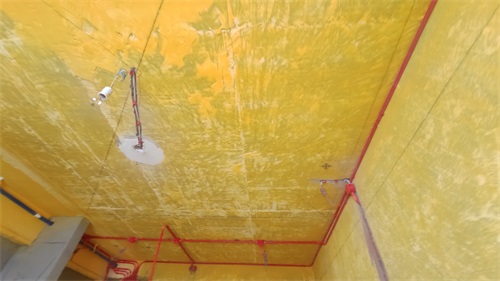

吊顶内布线应穿管，筒灯位置布线，应按照要求用波纹管套到位，顶面线管用U形卡固定

发表于 2020-11-18 14:21:18

水管弯头外露不需要包保温棉

发表于 2020-11-18 14:22:14

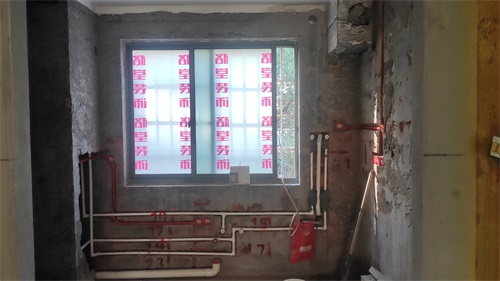

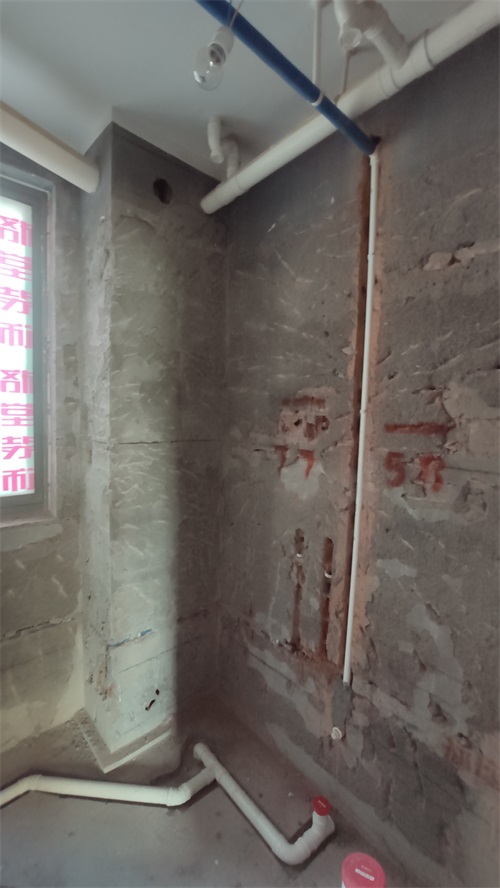

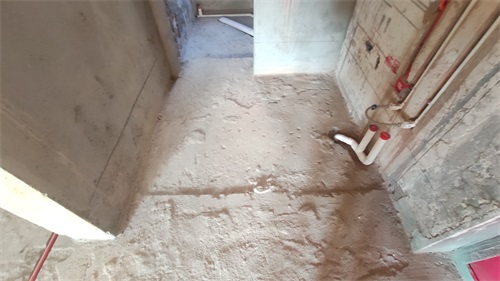

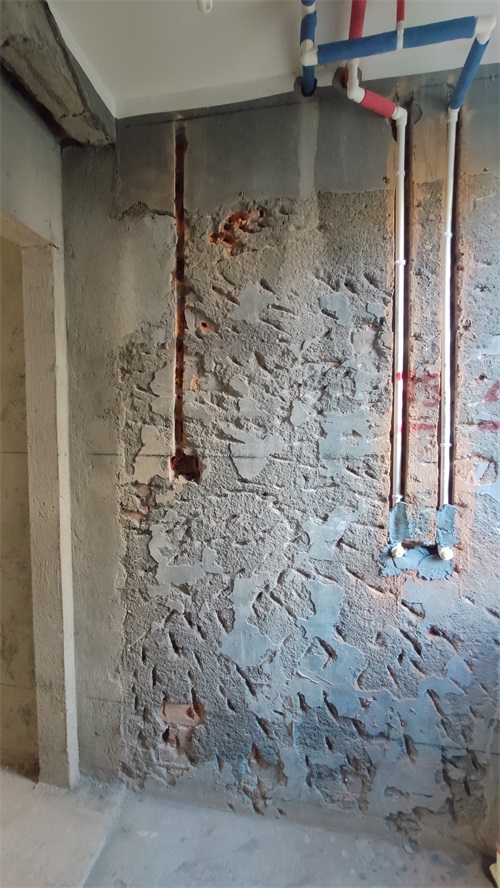

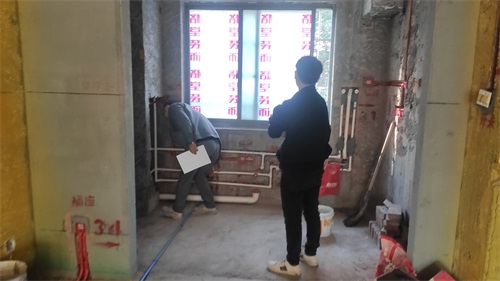

走墙水管采用下垂式安装

发表于 2020-11-18 14:23:04

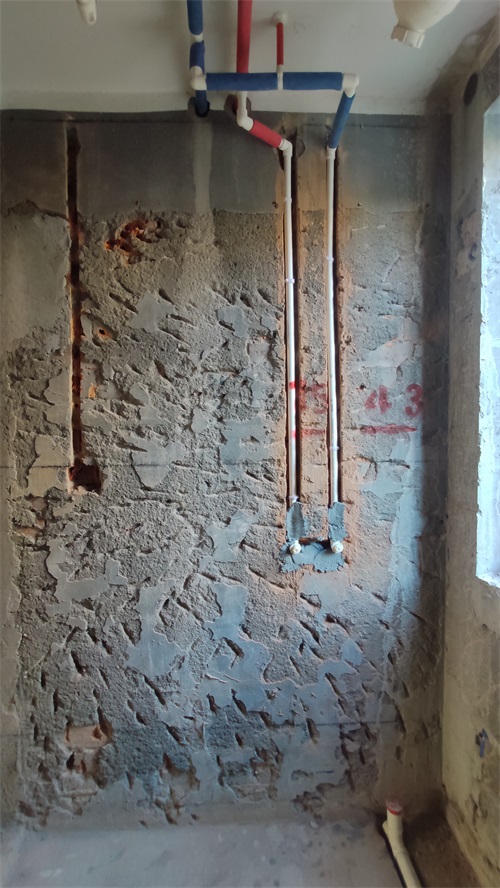

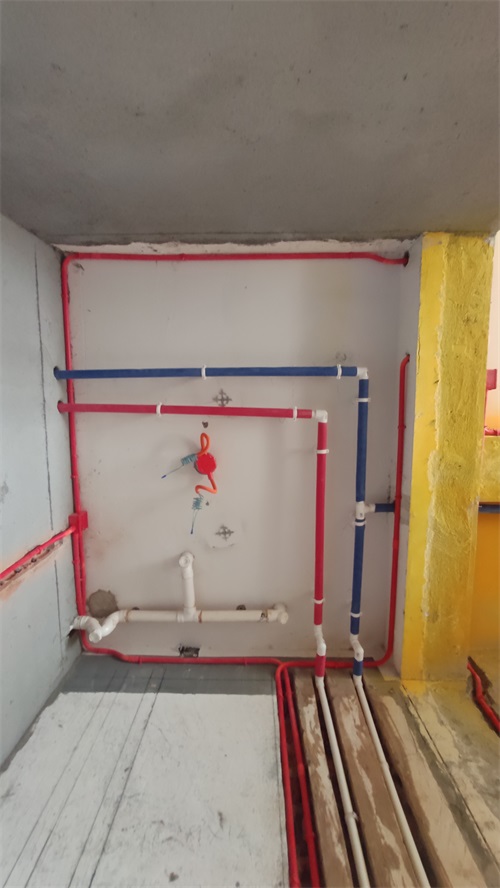

水管安排都是左热右冷

发表于 2020-11-18 14:24:24

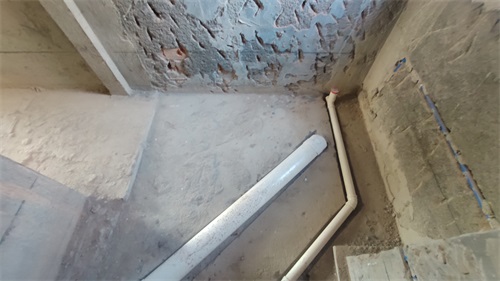

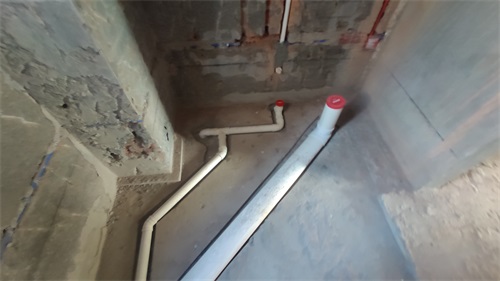

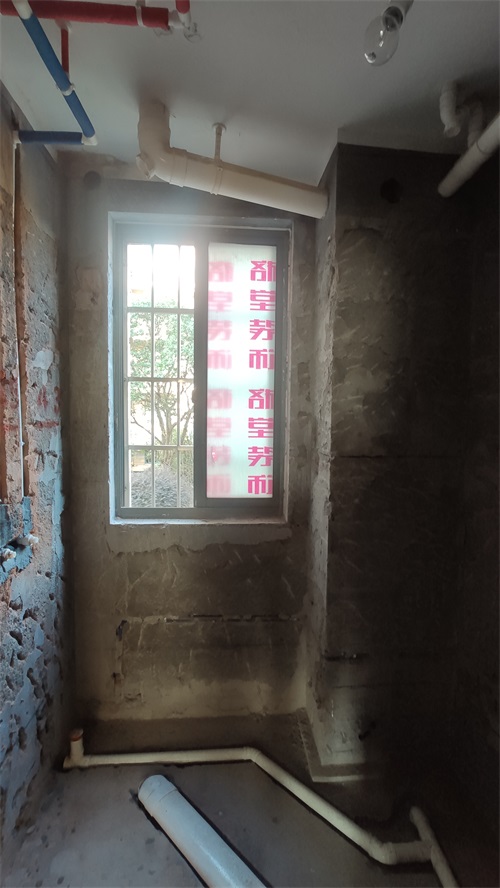

马桶下水孔中心距离毛坯墙面33cm左右，淋浴房地漏距离毛坯墙面7.5-8cm，马桶边上地漏距离毛坯墙面11 cm

发表于 2020-11-18 14:25:29

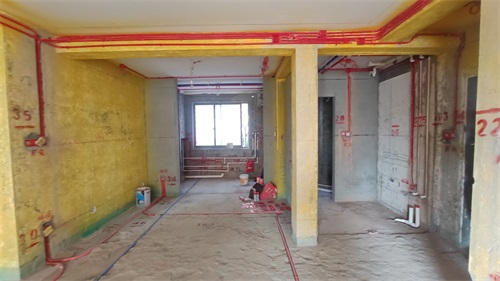

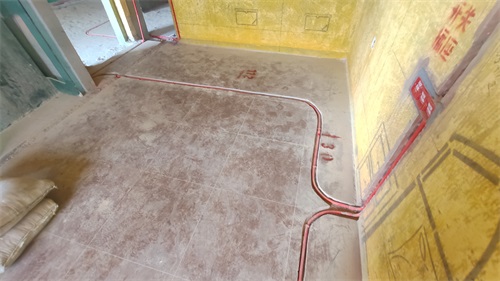

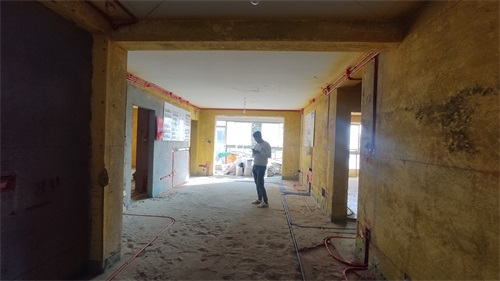

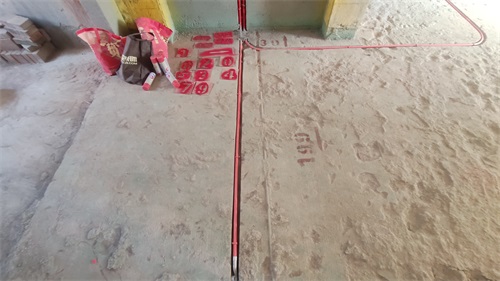

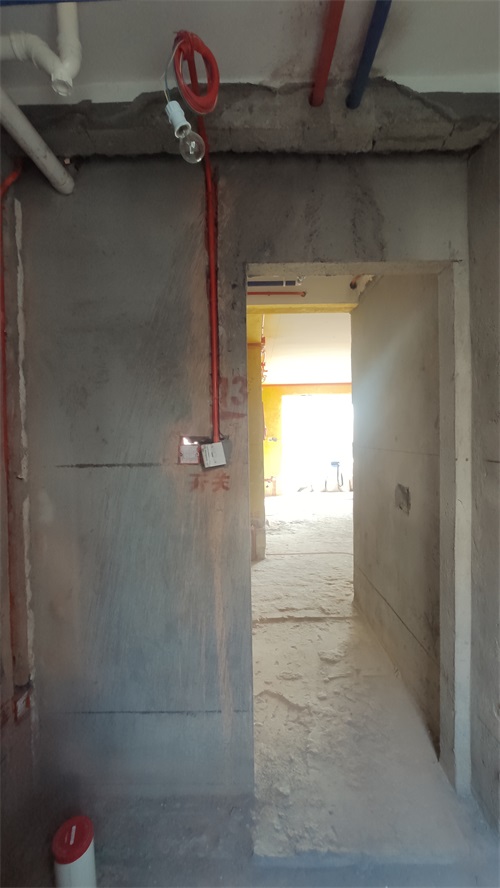

线路布置横平竖直符合施工规范

发表于 2020-11-18 14:26:25

本帖最后由格堂小范于 2020-11-18 14:28 编辑

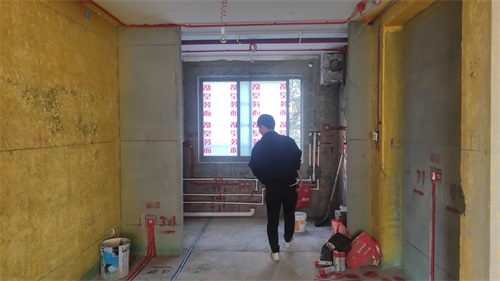

每户水管进水部位室内应加进水总阀

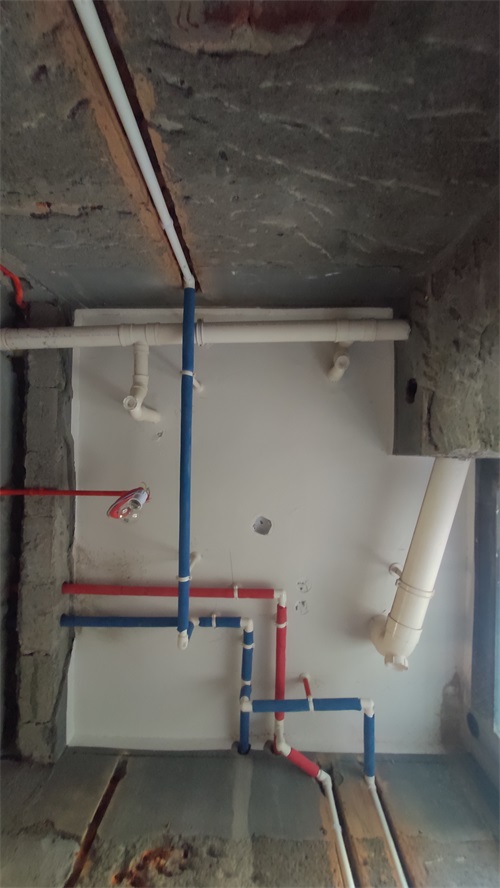

水管吊卡间距小于80cm，转角15CM处增加吊卡增加水管稳定性
