[衢州] 龙潭嘉苑7-2-13#84㎡简美 —-阳光下的房子

[复制链接]
 楼主| 发表于 2020-9-10 17:08:33 | 显示全部楼层

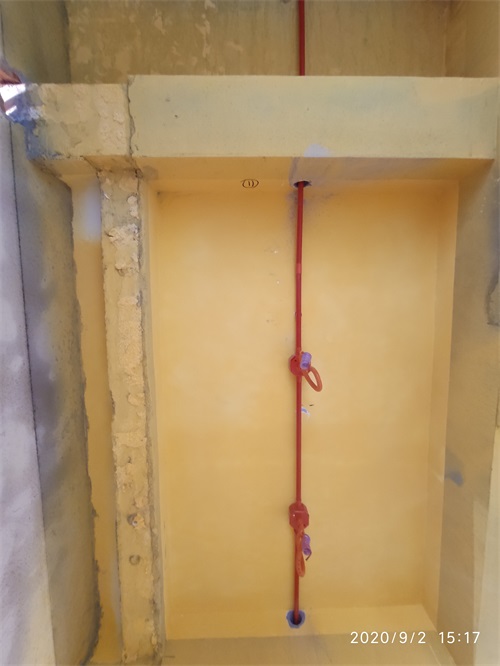

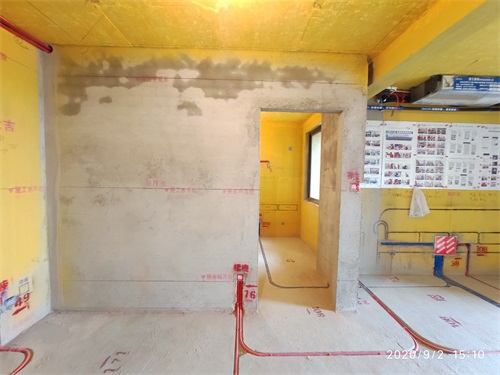

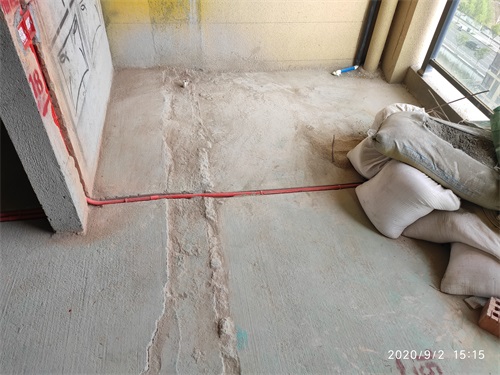

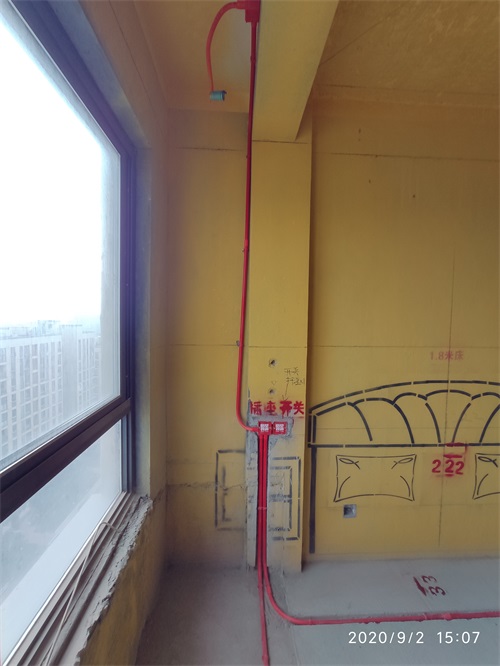

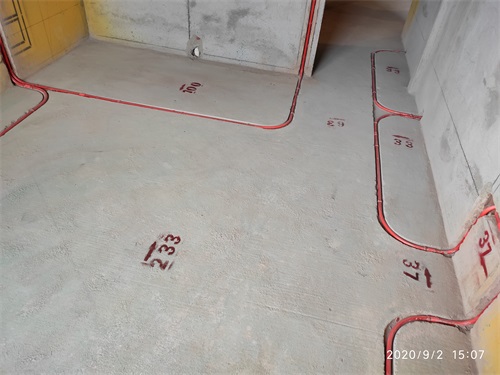

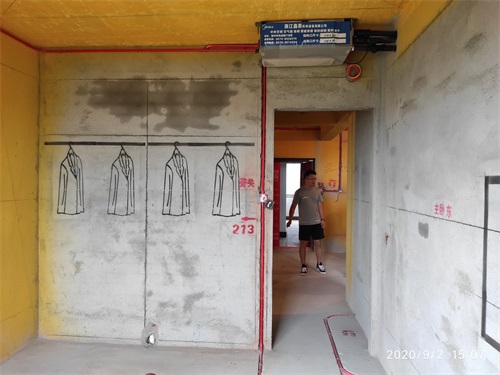

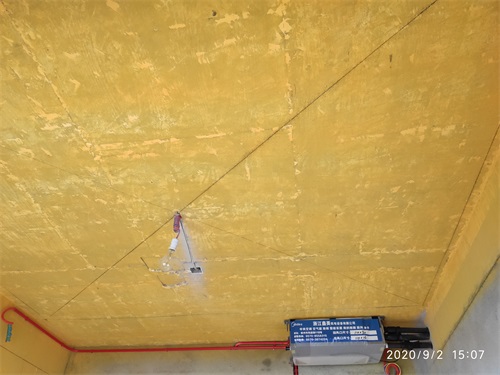

红色线管代表强电








回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-9-10 17:09:28 | 显示全部楼层

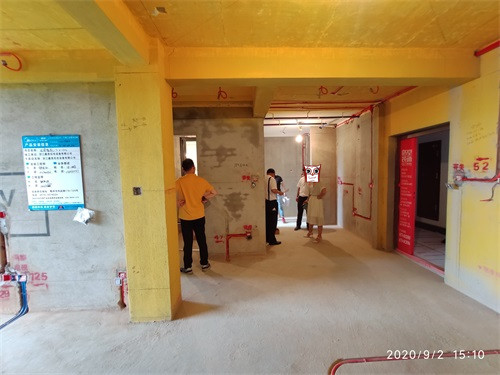

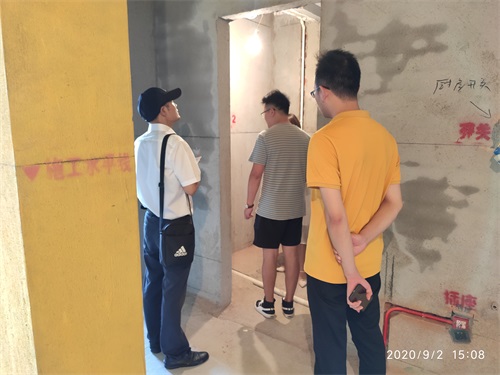

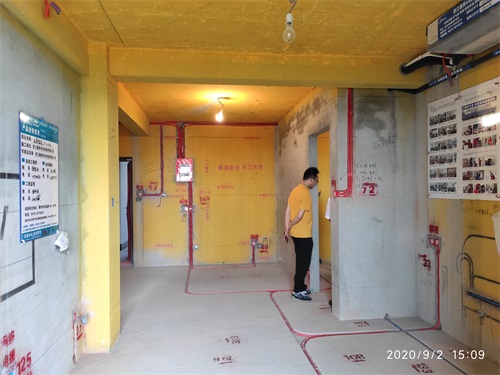

现场和业主进行水电验收













回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-9-10 17:11:21 | 显示全部楼层

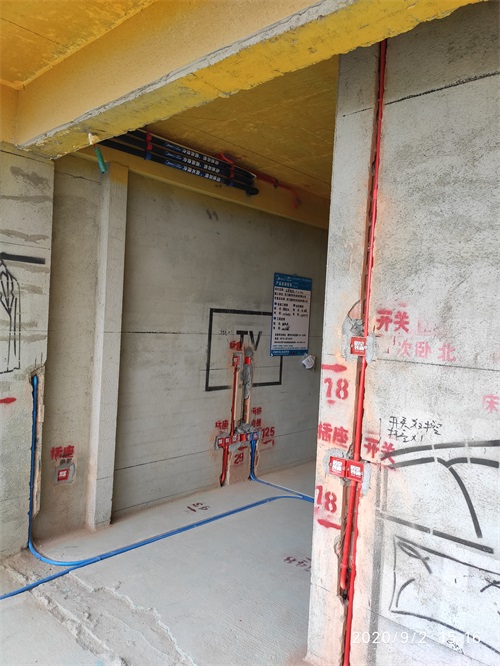

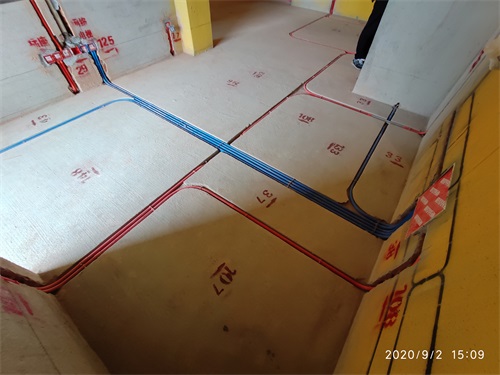

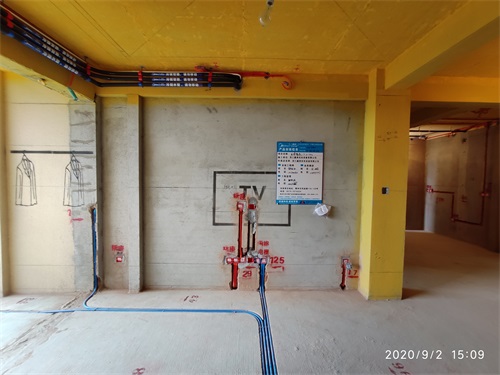

强弱电线管交叉处使用铁管或铁过桥湾交叉，防止信号干扰









回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-9-10 17:12:03 | 显示全部楼层

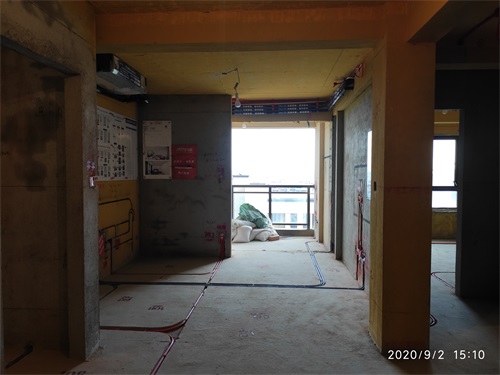

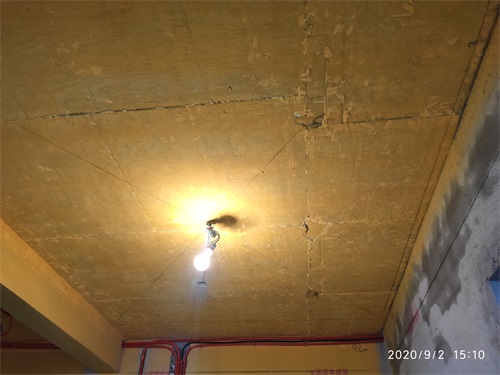

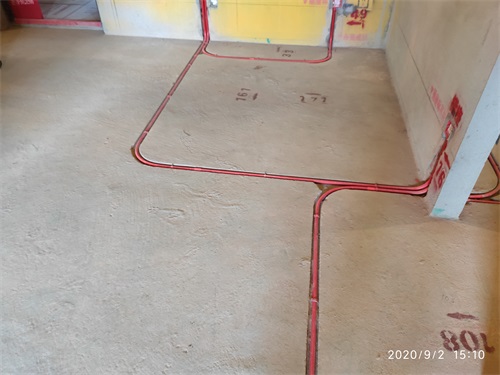

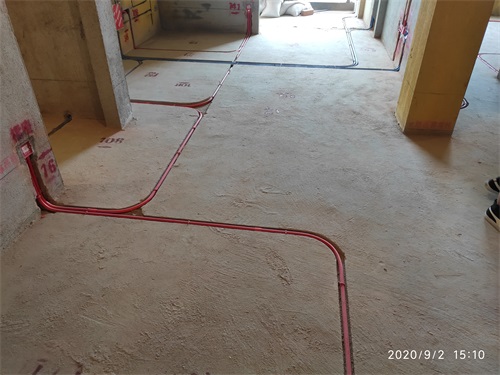

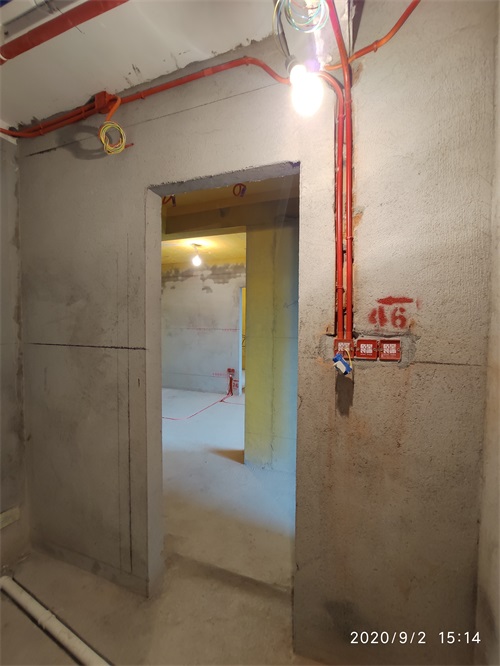

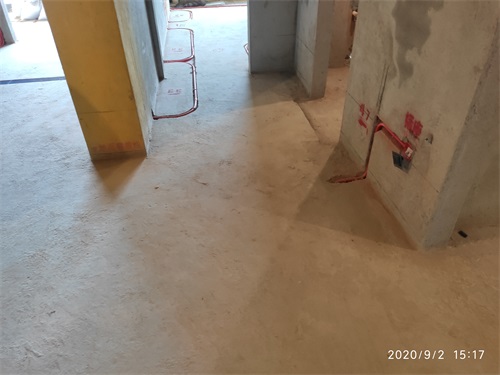

线路布置横平竖直，符合施工规范













回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-9-10 17:12:57 | 显示全部楼层

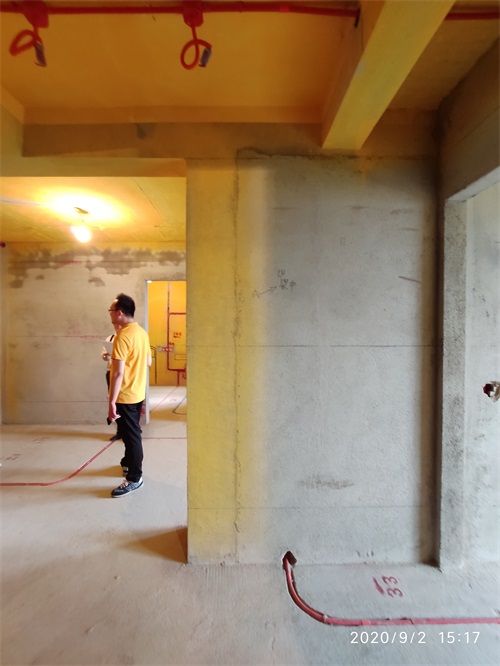

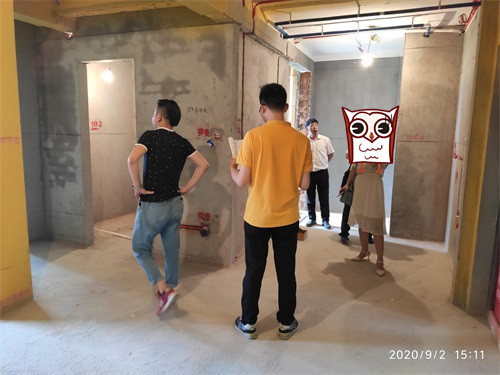

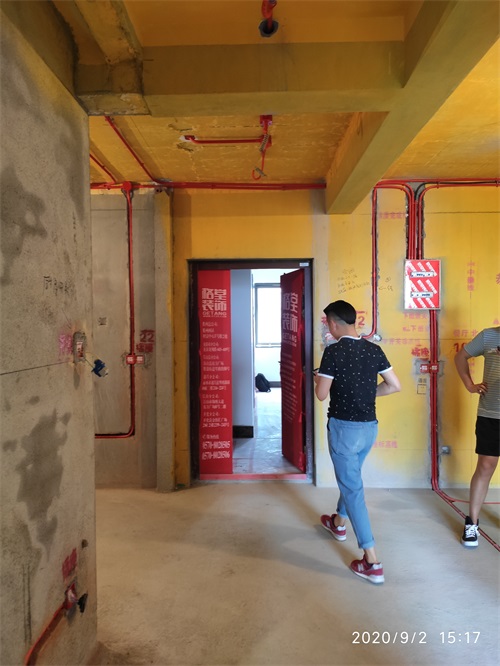

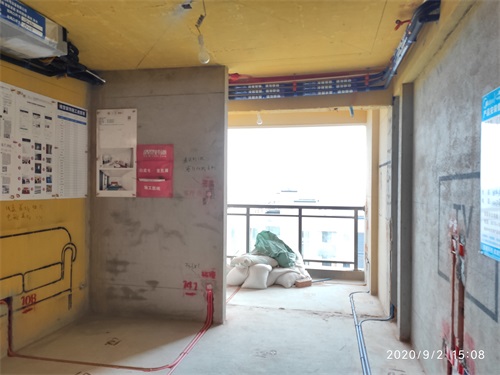

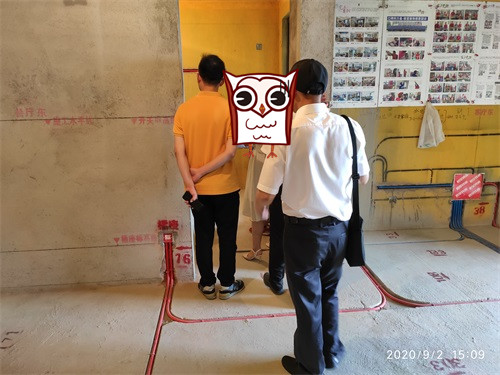

项目经理，监理，设计师正在和业主进行水电验收交接










回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-9-10 17:14:34 | 显示全部楼层

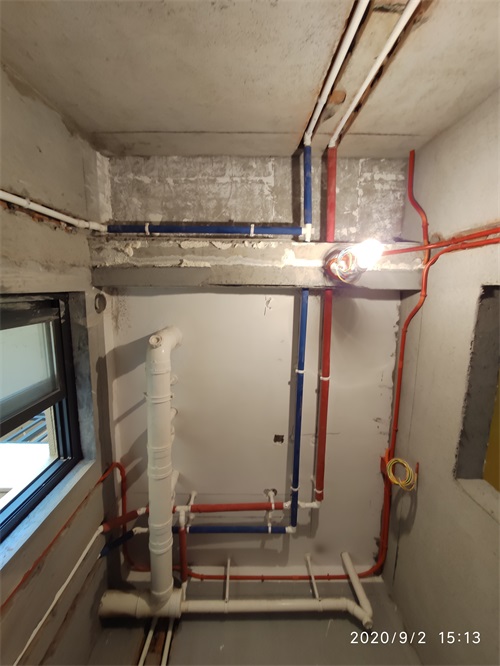

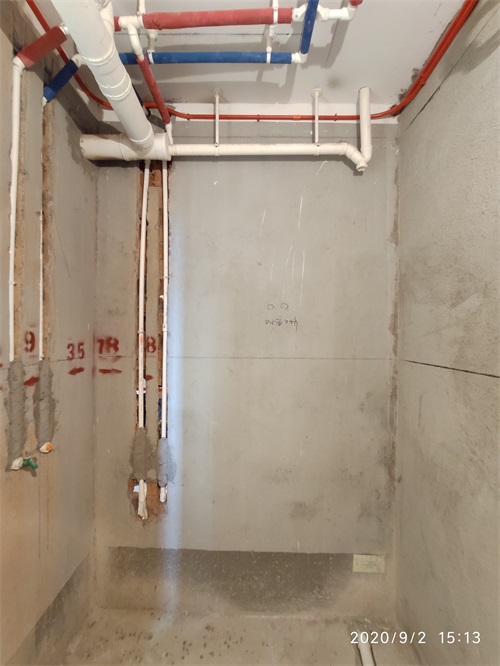

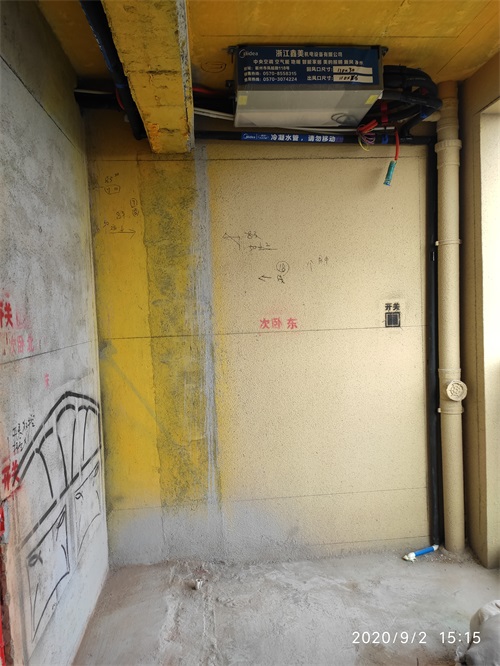

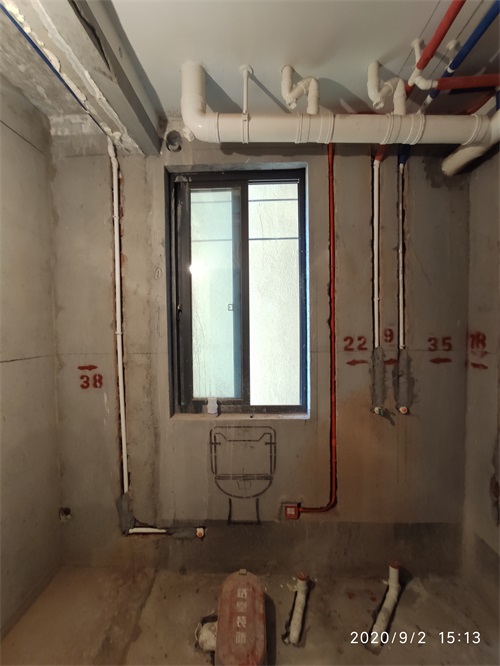

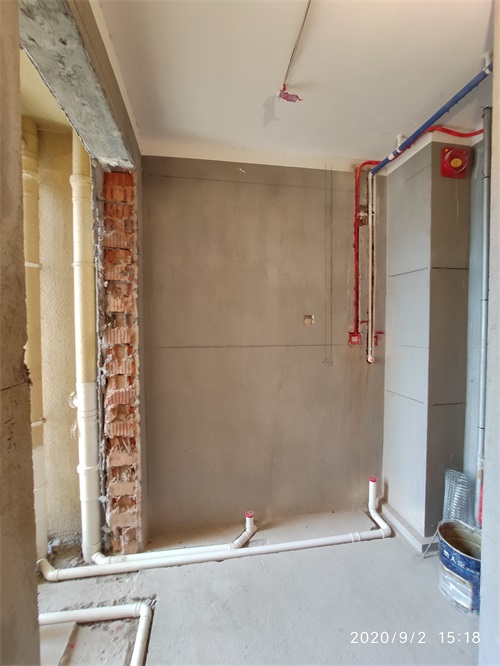

走墙水管采用下垂式安装


水管弯头外露不需要包保温棉

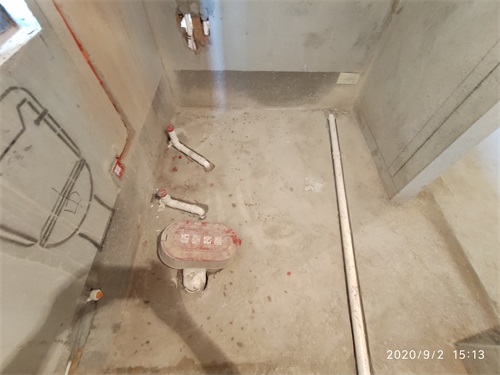

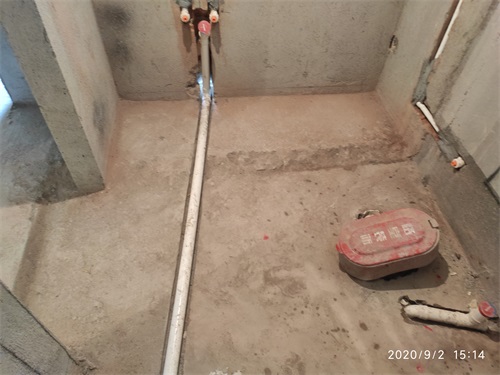

卫生间湿区，地漏放在马桶背后两侧。（尽量放在淋浴房这边)下水孔中心距墙11cm(毛坯墙面)




回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-9-10 17:17:11 | 显示全部楼层

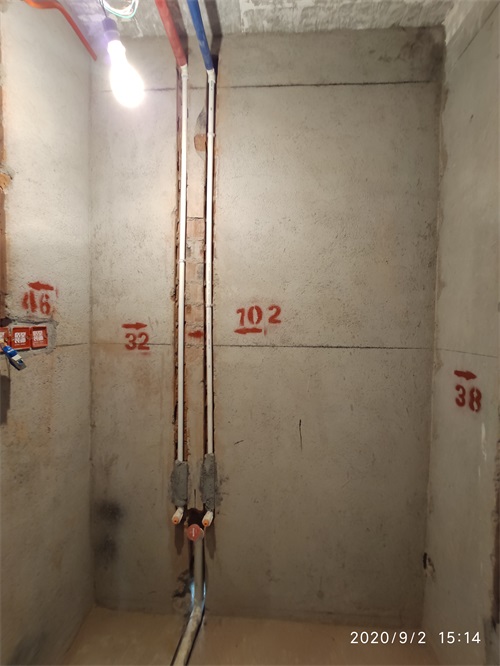

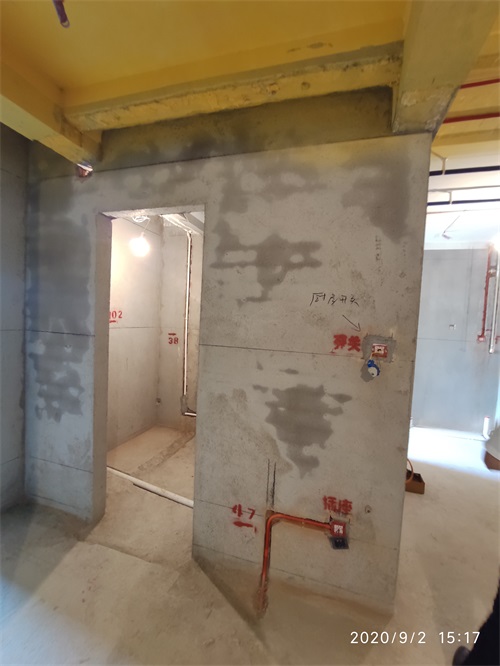

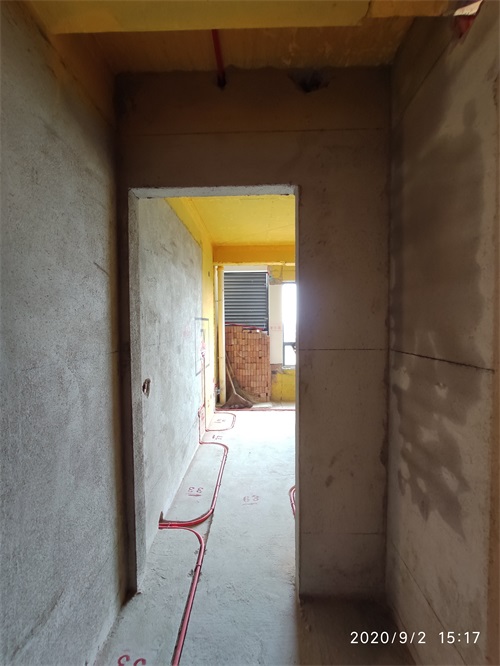

水管应做到左热右冷，上热下冷





回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-9-10 17:18:31 | 显示全部楼层

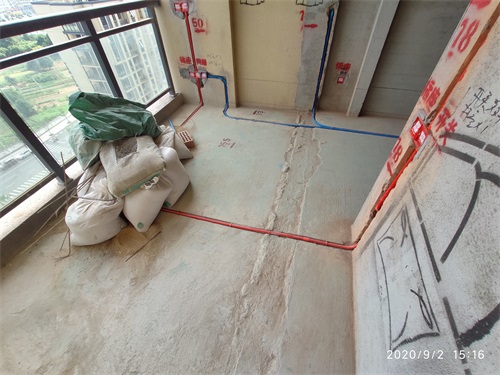

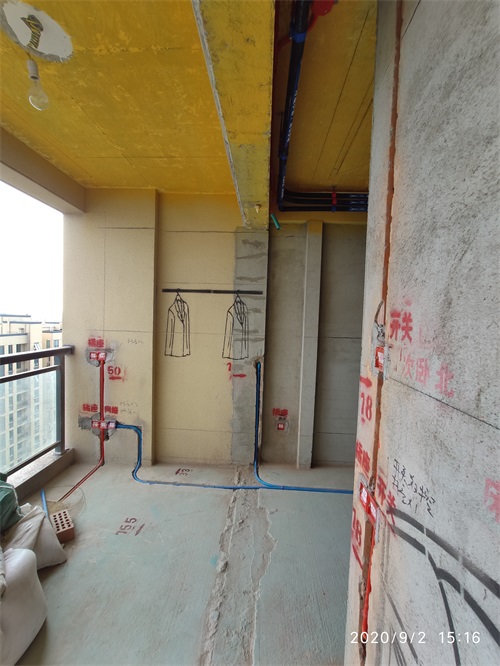

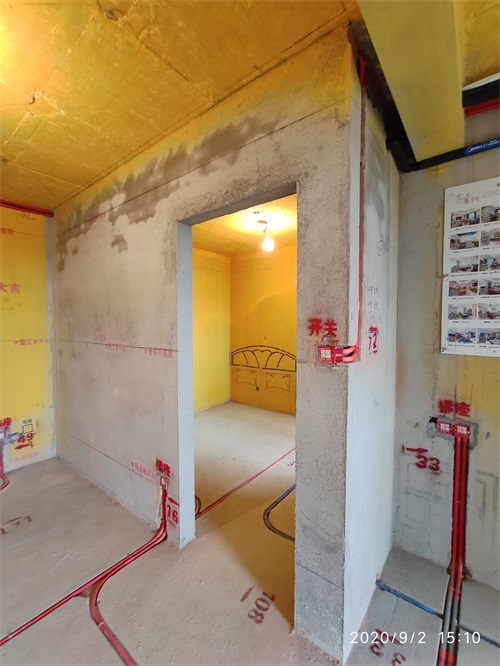

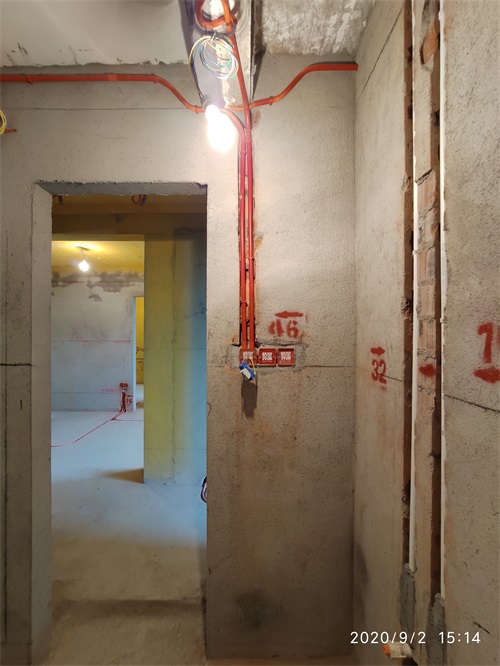

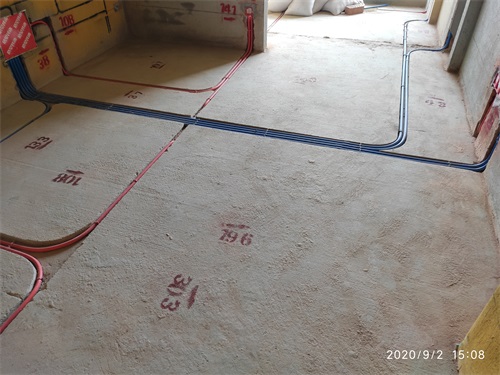

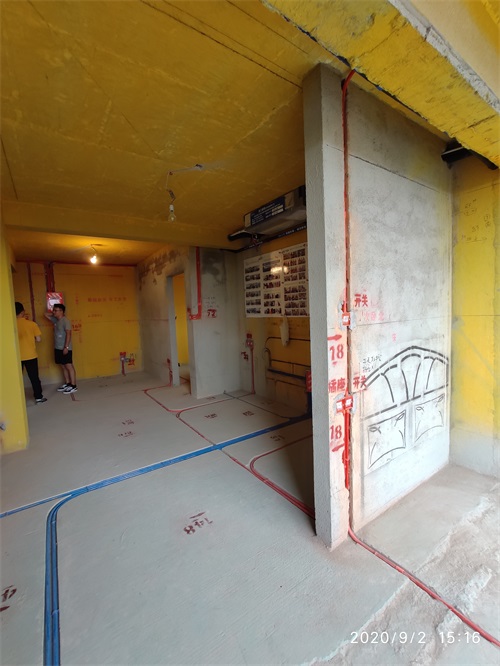

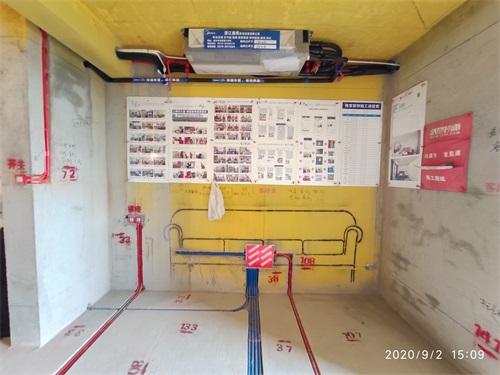

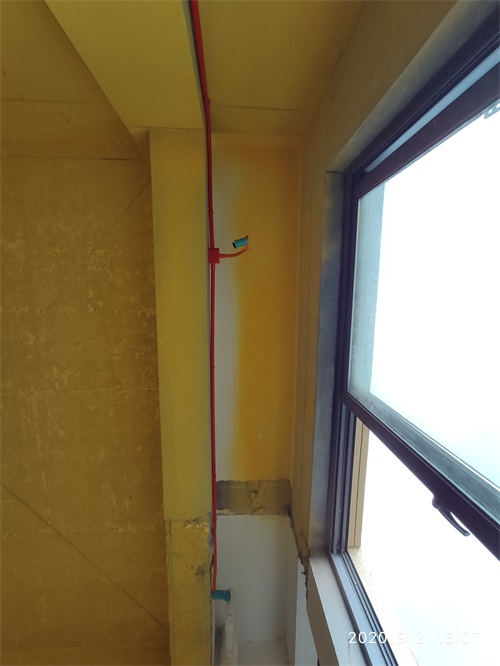

红色线管代表强电，蓝色线管代表弱电










回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-9-10 17:19:25 | 显示全部楼层

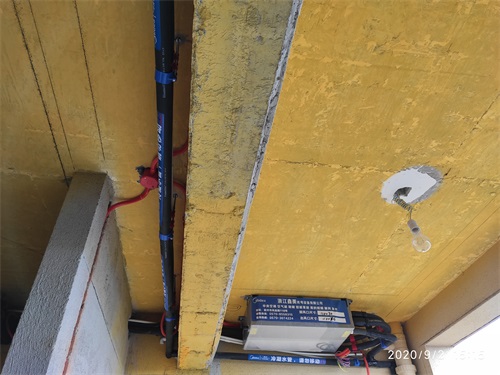

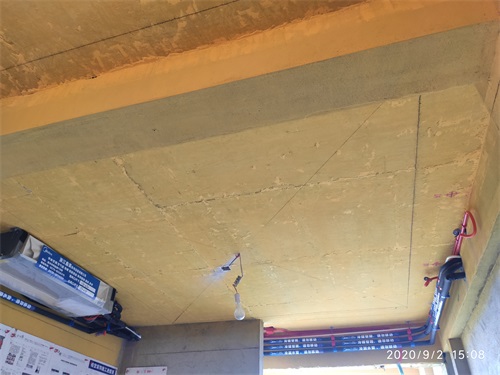

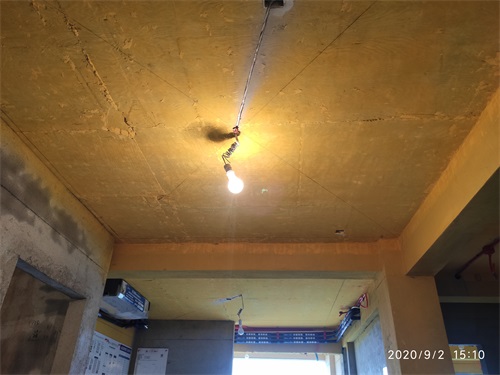

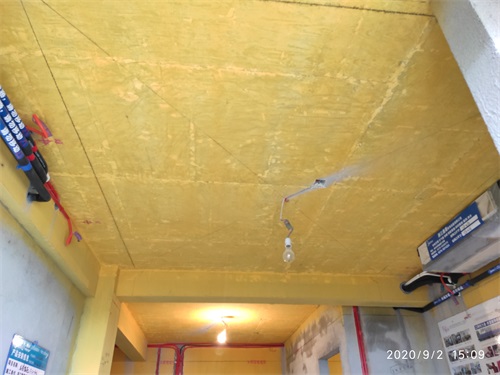

吊顶内布线应穿管，筒灯位置布线，应按照要求用波纹管套到位，吊顶灯线用八角盒分开，顶面线管用U形卡固定











回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-9-10 17:20:50 | 显示全部楼层

水电验收阶段
