月亮湾沁园2-3-12#117㎡现代——栖

发表于 2020-9-20 09:52:54

本帖最后由格堂飞飞于 2020-9-20 10:03 编辑

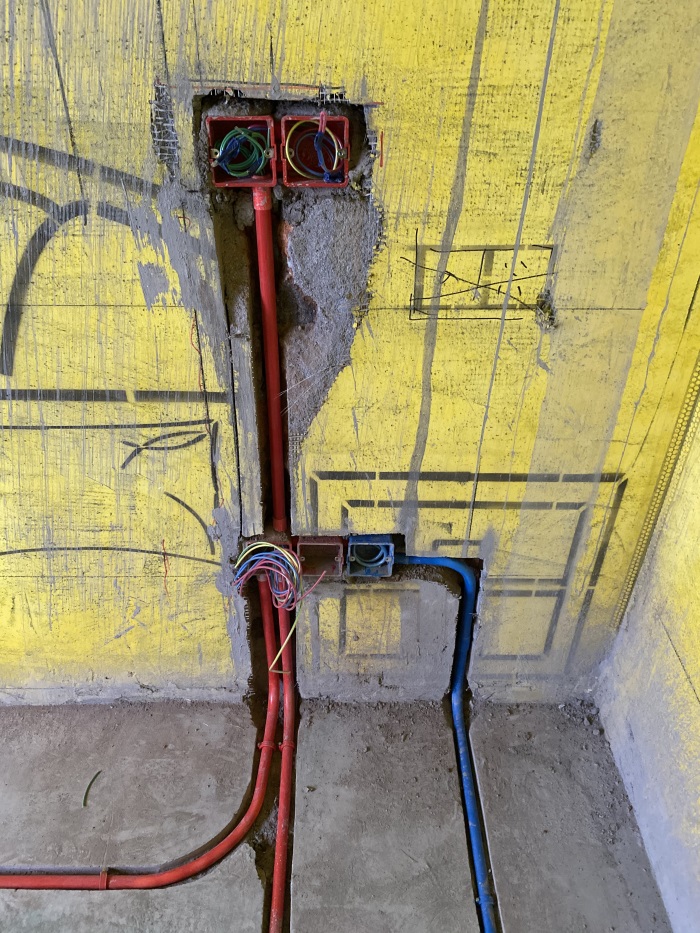

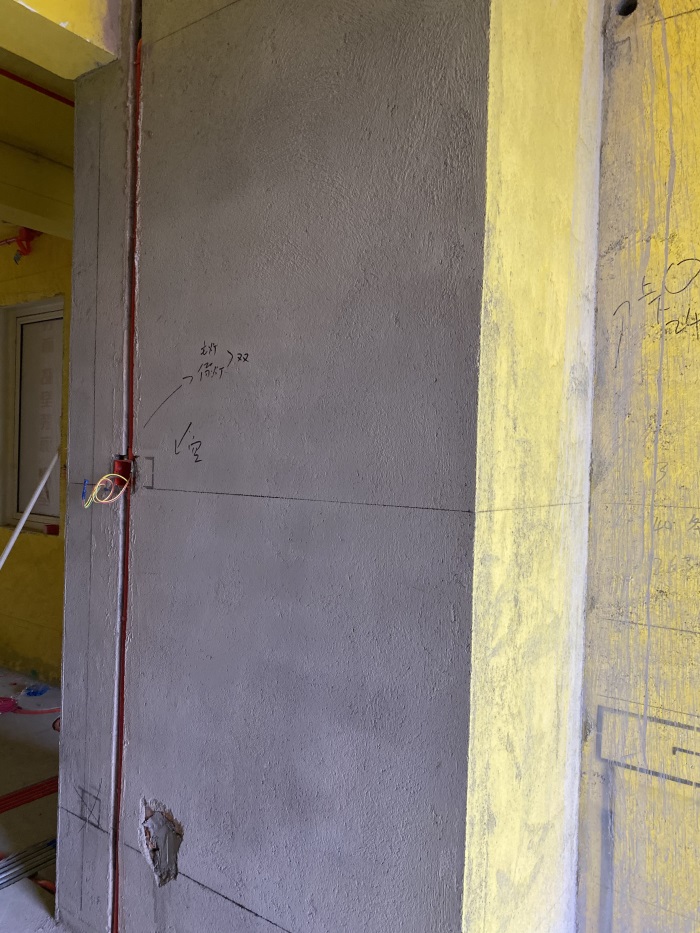

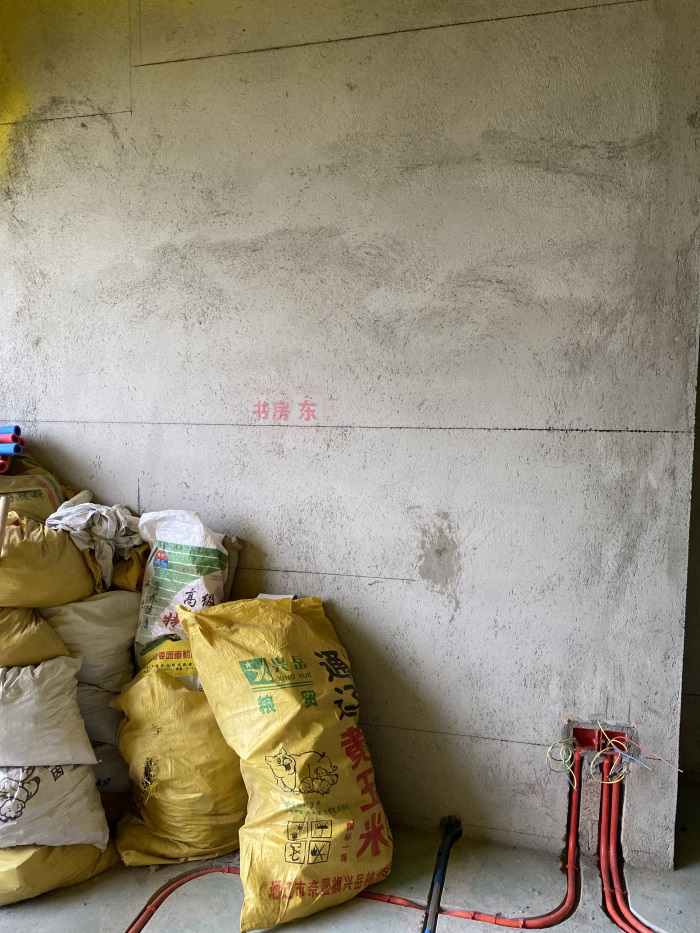

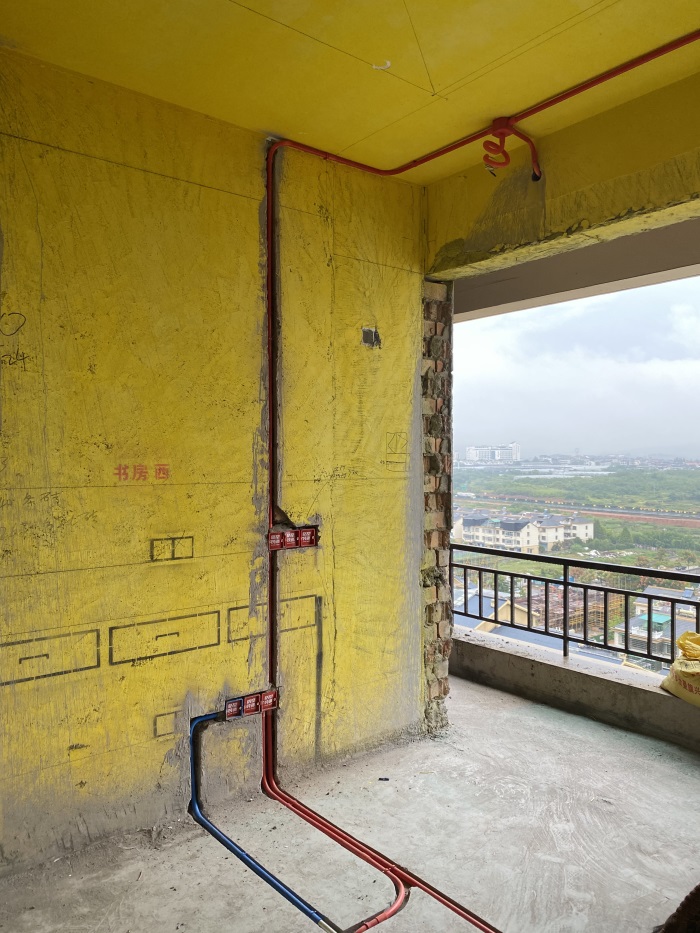

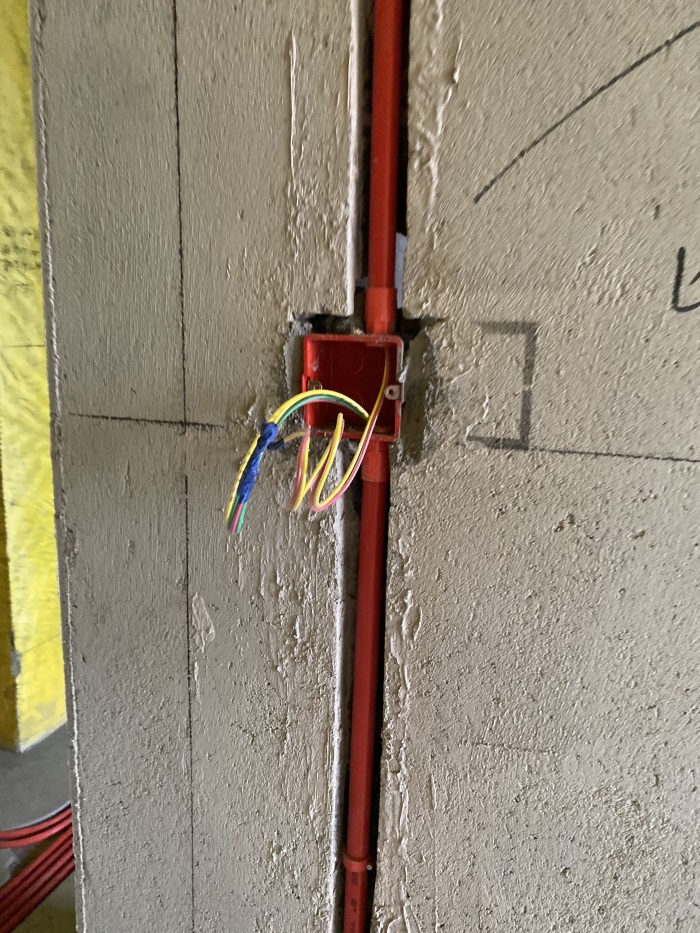

书房墙面线管布置横平竖直哦！

墙面线管强弱电线距离30厘米以上，防止信号干扰。

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

强电用红线盒、红线管，弱电用蓝线盒、蓝线管。线管要加杯梳，方便抽拉电线和后期维护。

发表于 2020-9-20 10:03:00

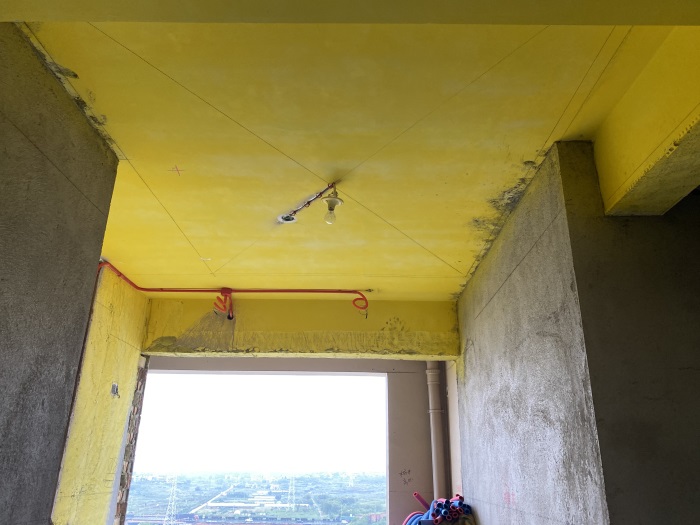

书房顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护。

灯头线套黄腊管保护，防止电线划伤。

墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

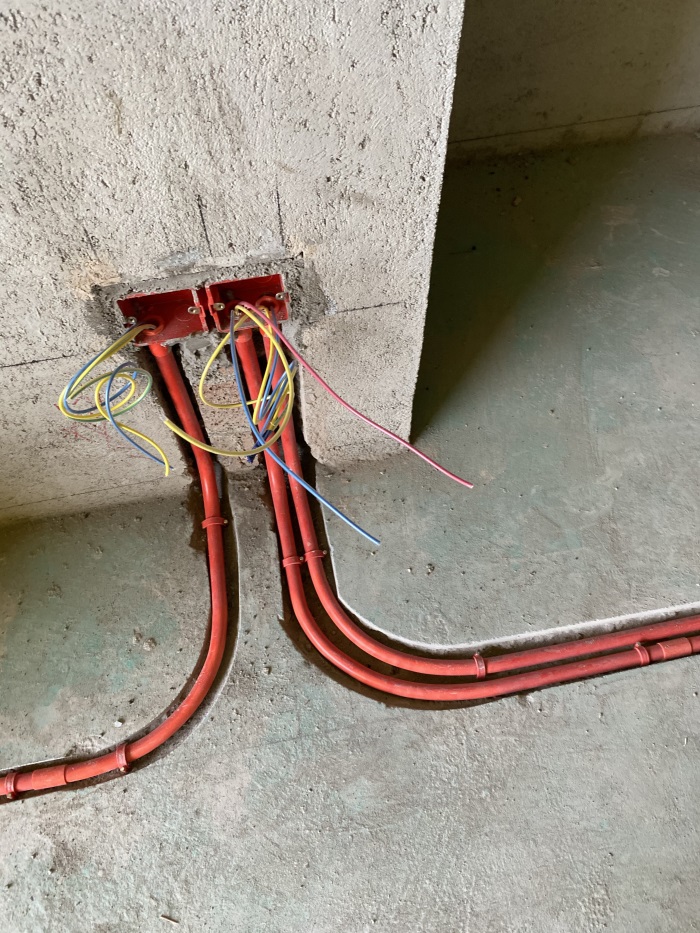

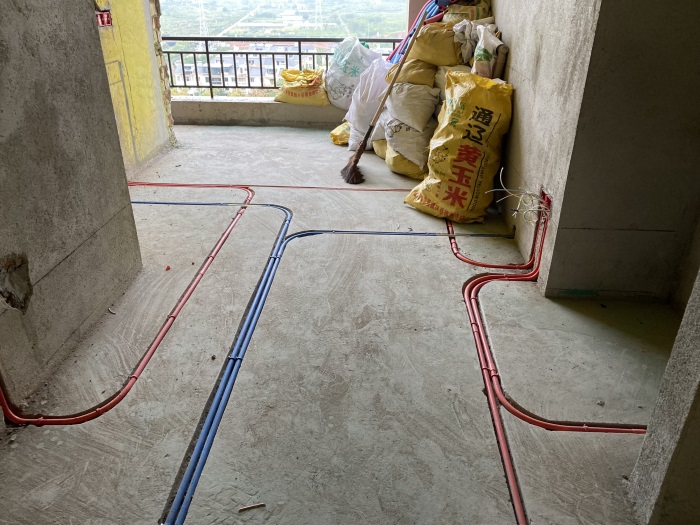

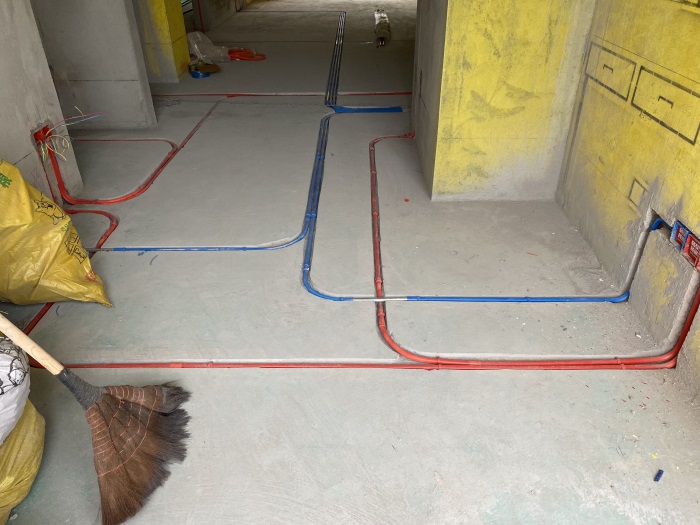

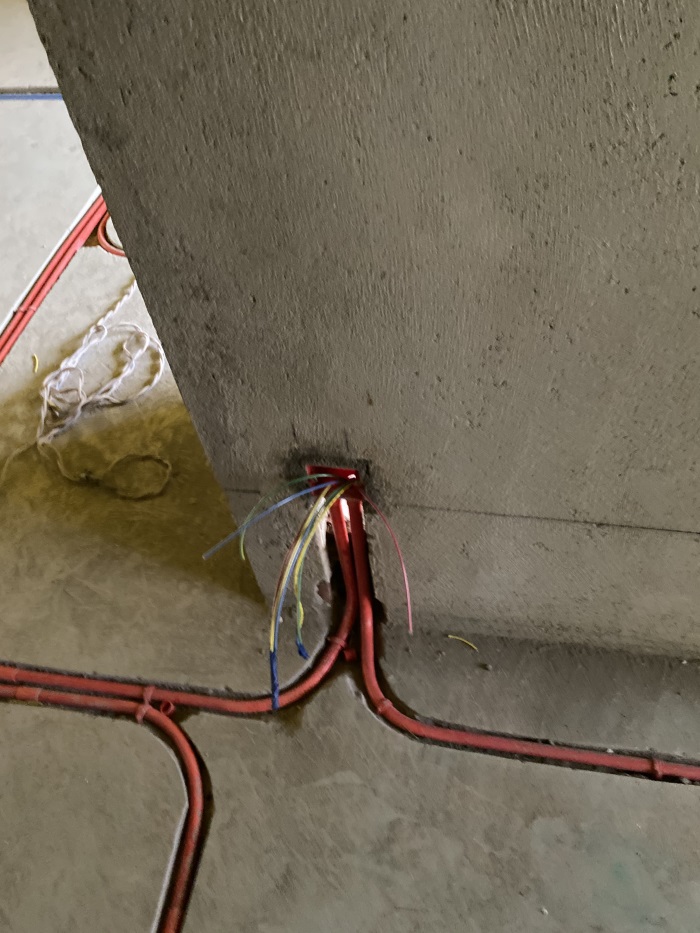

地面线管强弱电线距离30厘米以上，防止信号干扰，并且地面开槽深度够深，线管布好以后，并不会高出地面，工艺非常精细！

强弱电交接处用金属屏蔽管，防止信号干扰，并且地面开槽圆弧形，大湾工艺，既方便电线抽拉和更换，又平整美观哦！

发表于 2020-9-20 10:08:18

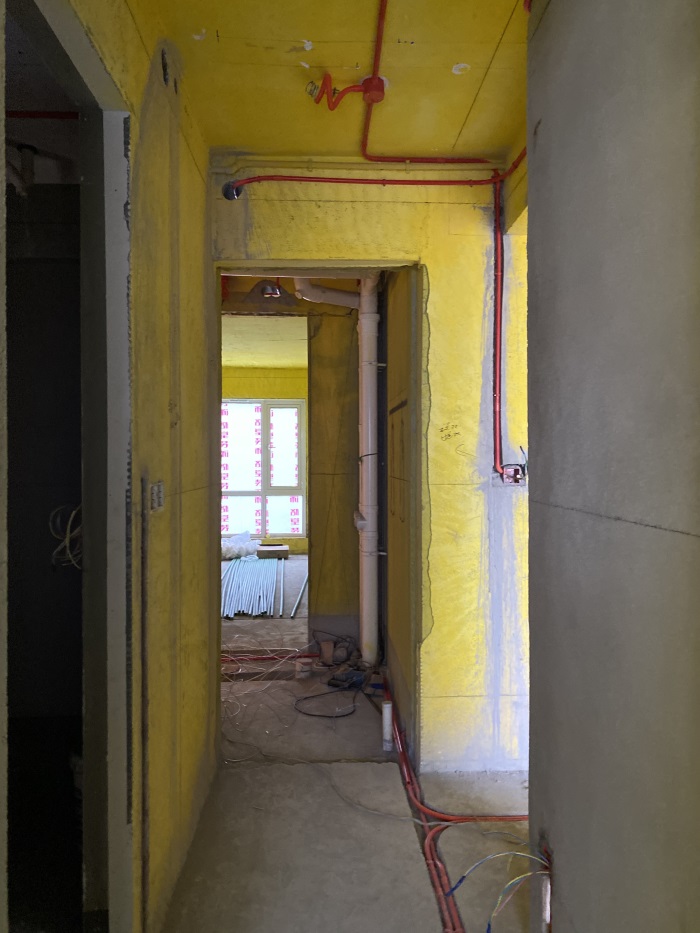

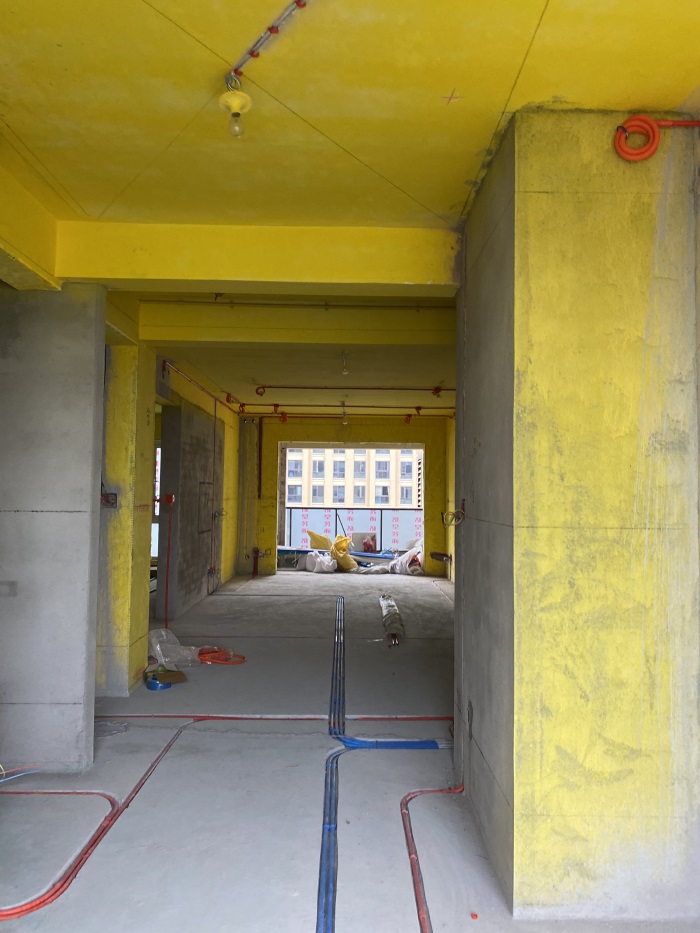

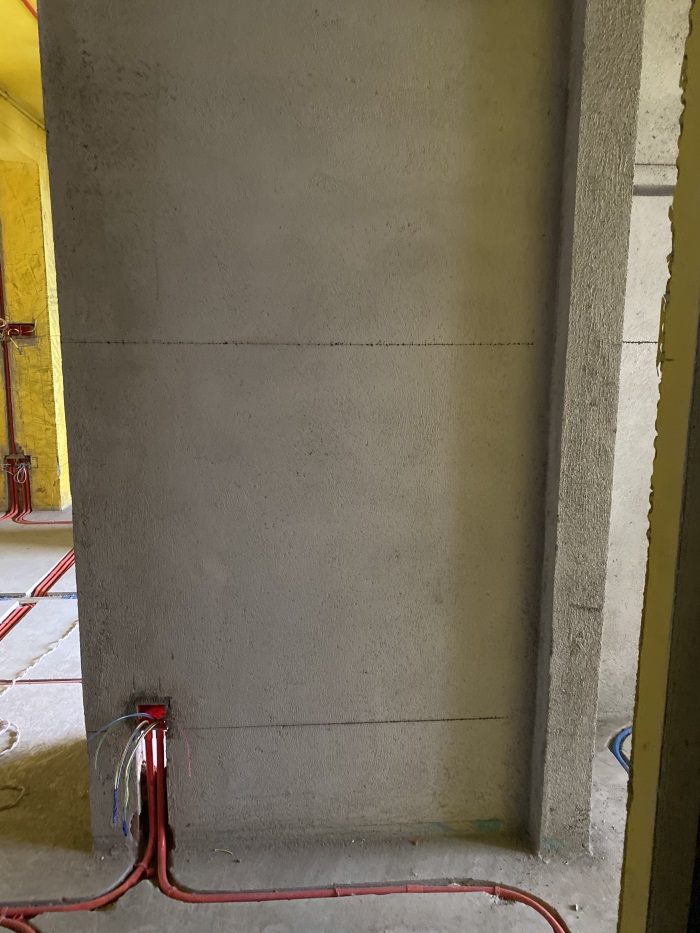

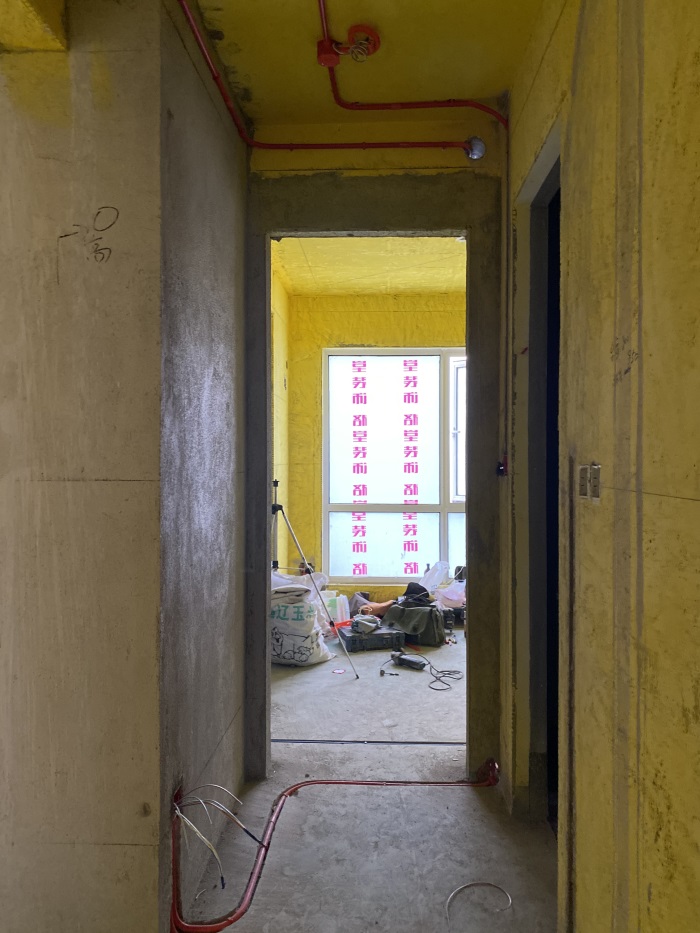

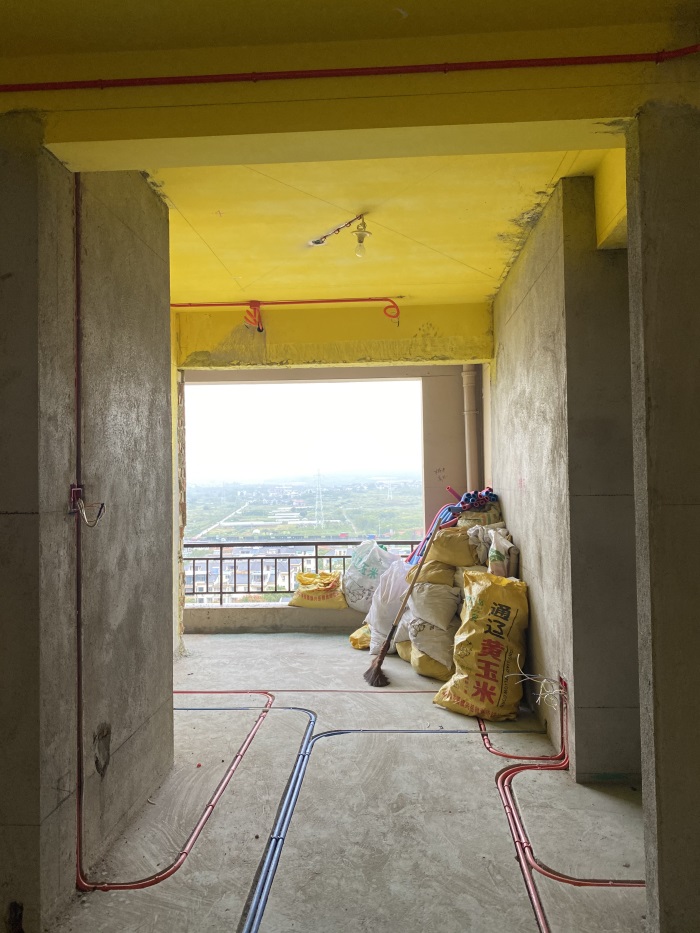

房间过道墙面线管布置平整。

墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

发表于 2020-9-20 10:10:24

本帖最后由格堂飞飞于 2020-9-20 10:13 编辑

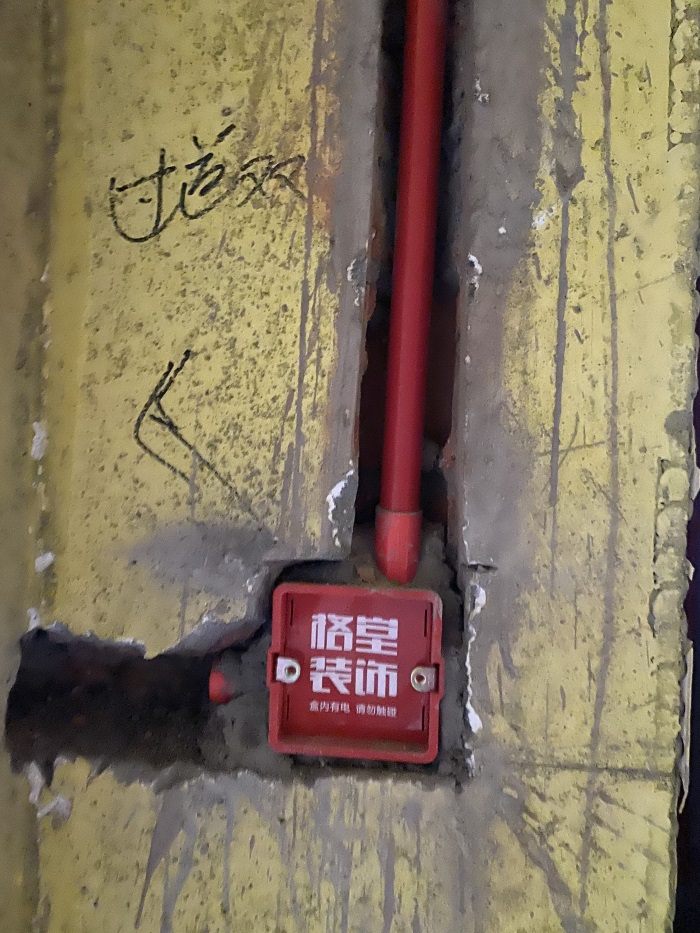

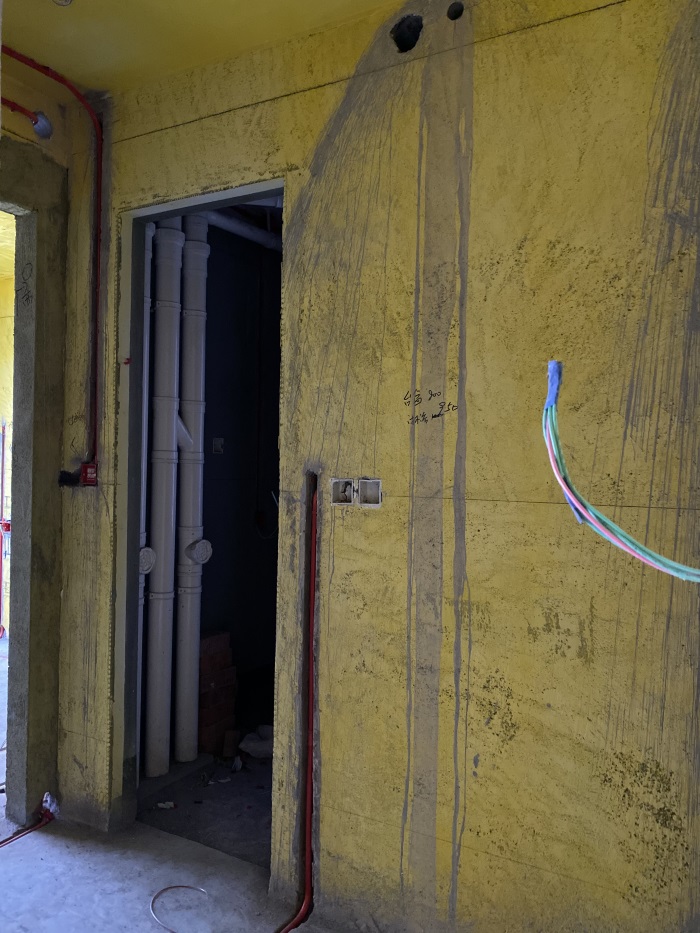

房间过道强电用红线盒、红线管，弱电用蓝线盒、蓝线管。线管要加杯梳，方便抽拉电线和后期维护。暗盒用格堂专用保护盖都保护好，防止砂石掉落。

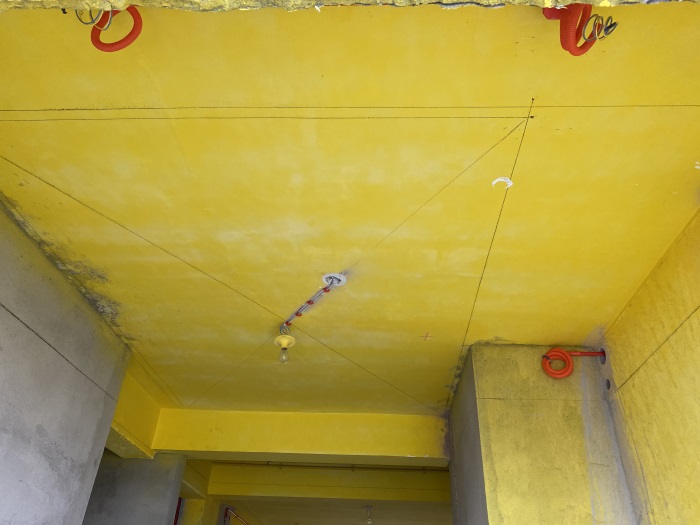

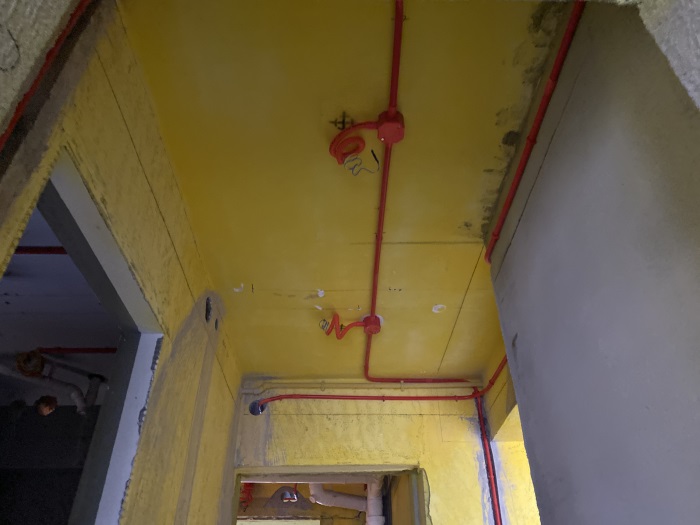

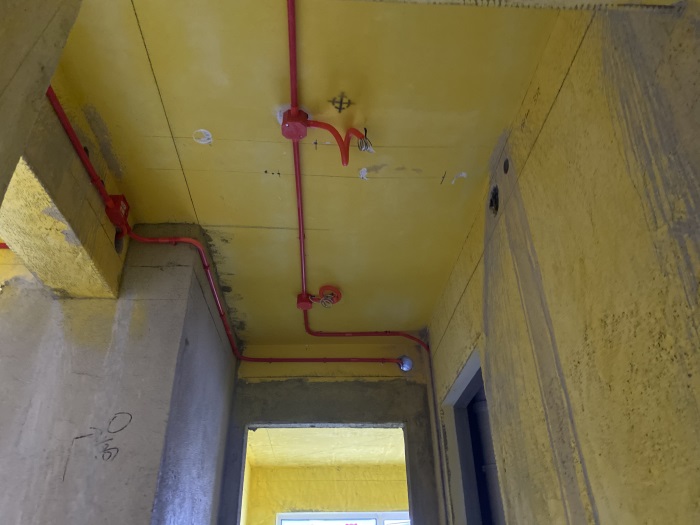

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护。

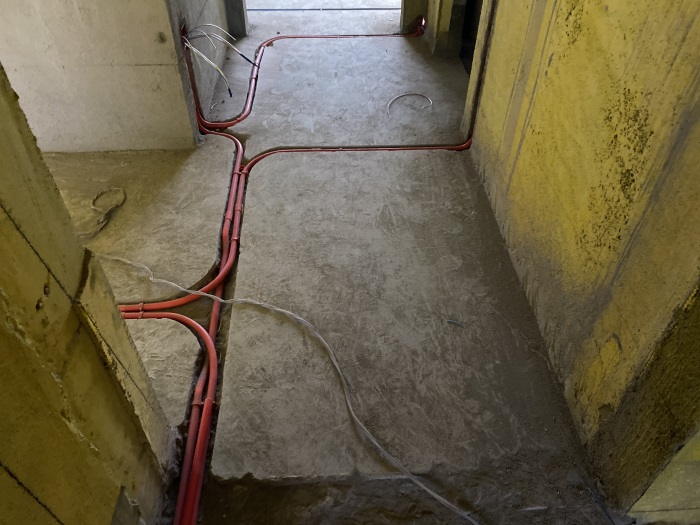

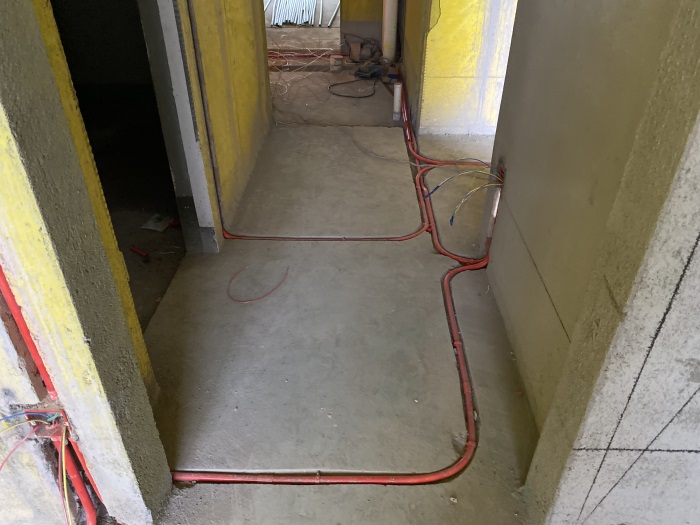

地面开槽深度够深，线管布好以后，并不会高出地面，工艺非常精细！

地面开槽圆弧形，大湾工艺，既方便电线抽拉和更换，又平整美观哦！

发表于 2020-9-20 10:19:43

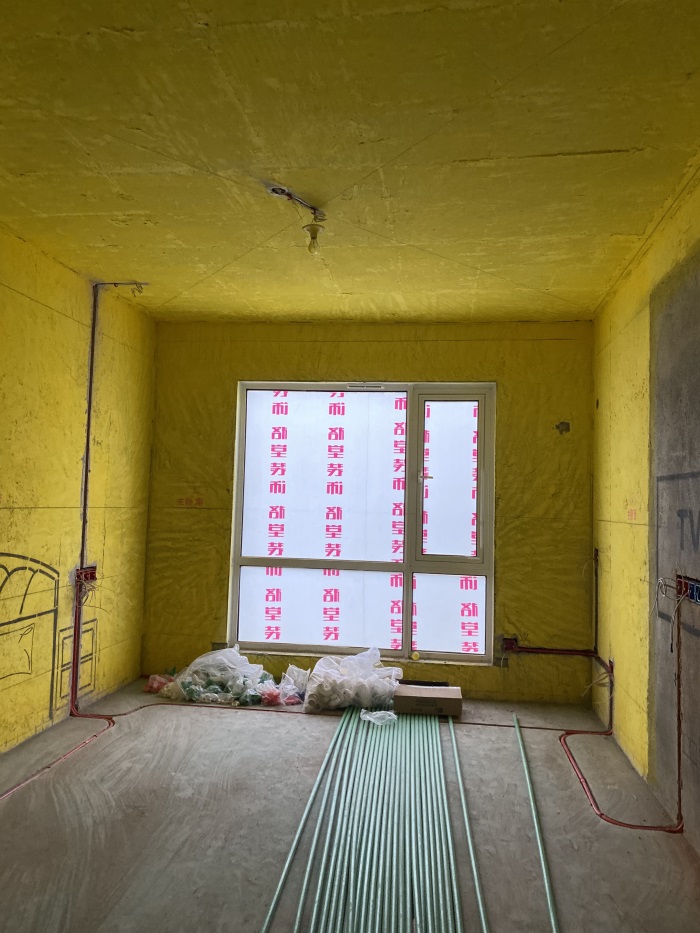

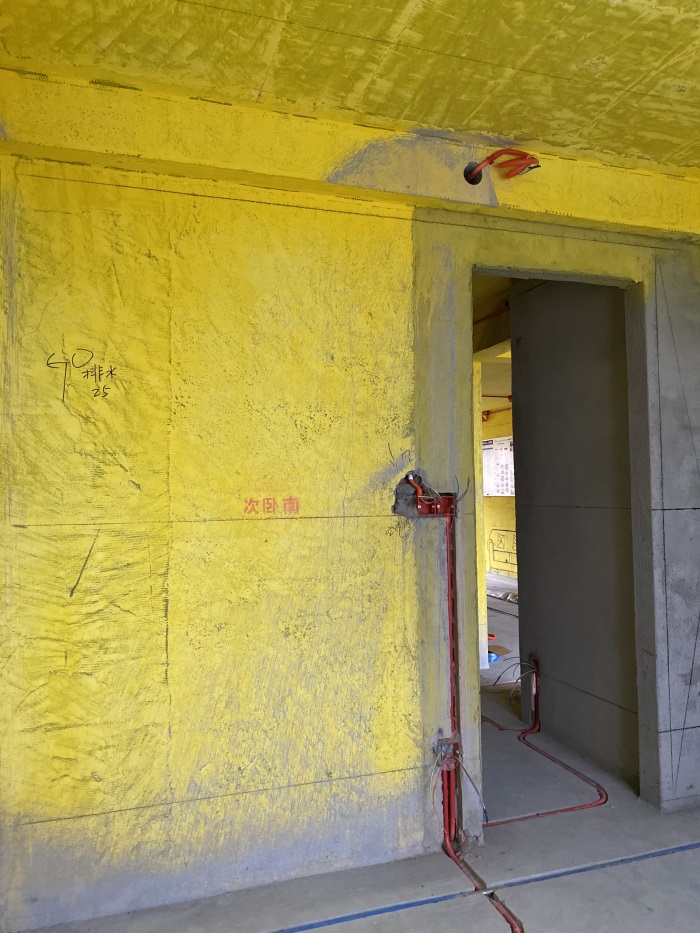

次卧墙面线管强弱电线距离30厘米以上，防止信号干扰。

灯头线套黄腊管保护，防止信号干扰。

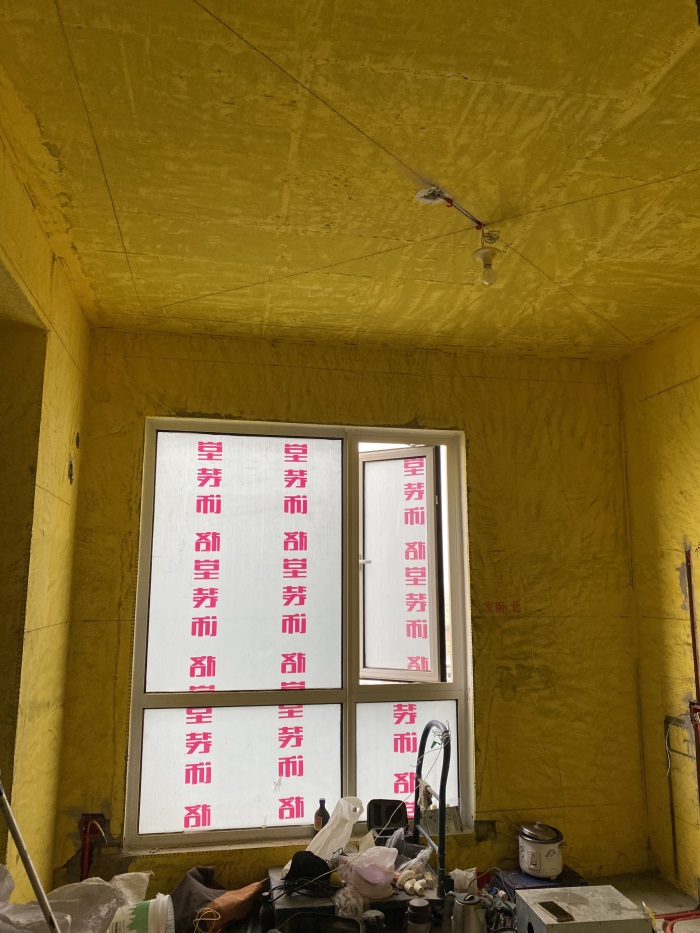

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护。

发表于 2020-9-20 10:25:02

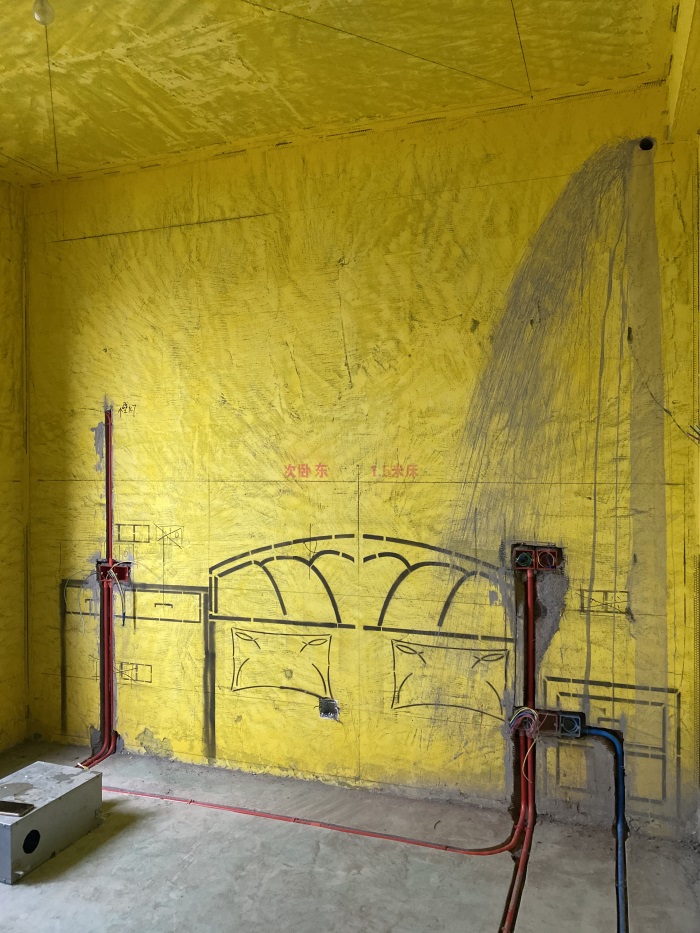

次卧墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

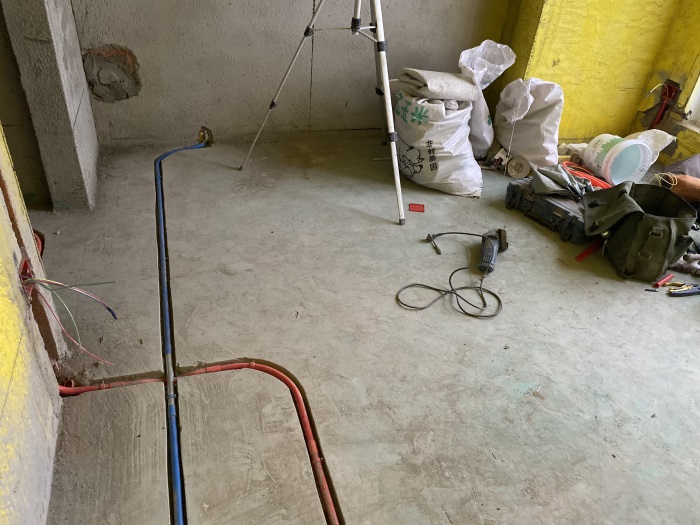

开槽标准，线管低于地面1公分，地面开槽圆弧形，大湾工艺，既方便电线抽拉和更换，又平整美观哦！

强弱电交接处用金属屏蔽管，防止信号干扰。

发表于 2020-9-20 10:27:35

本帖最后由格堂飞飞于 2020-9-20 10:29 编辑

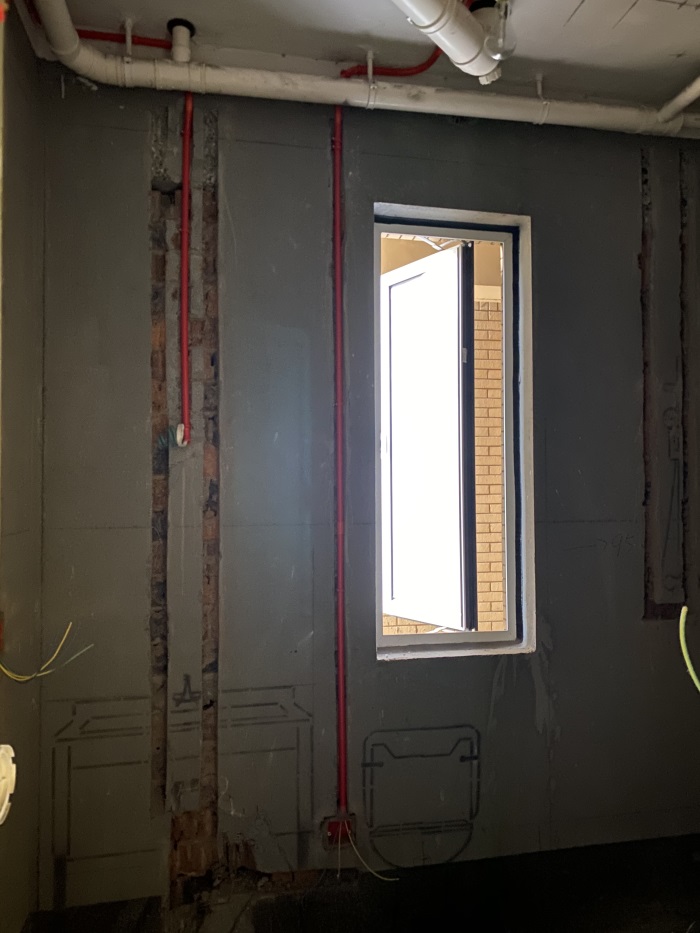

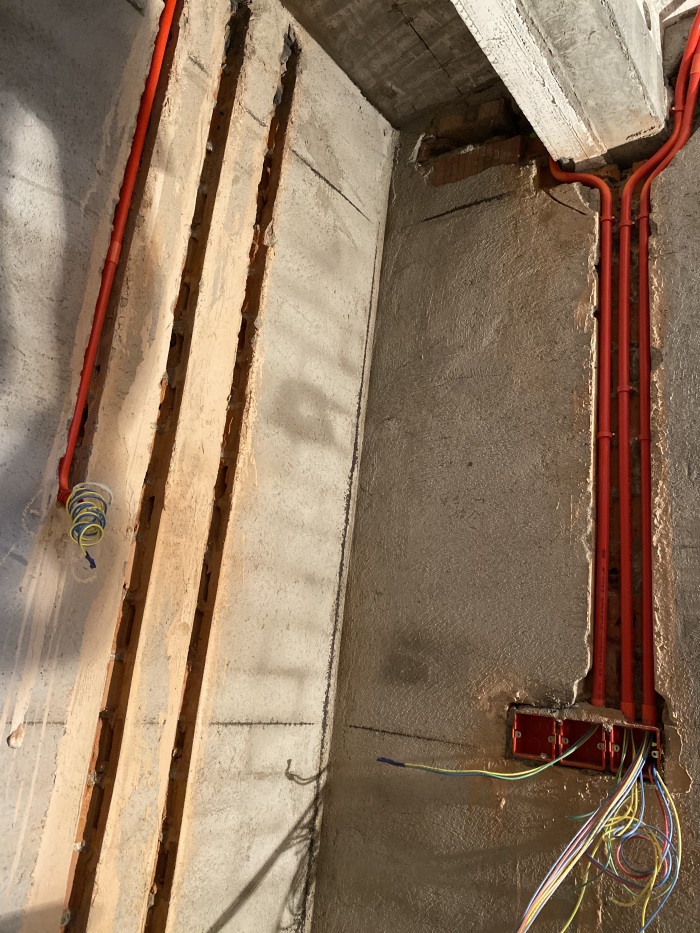

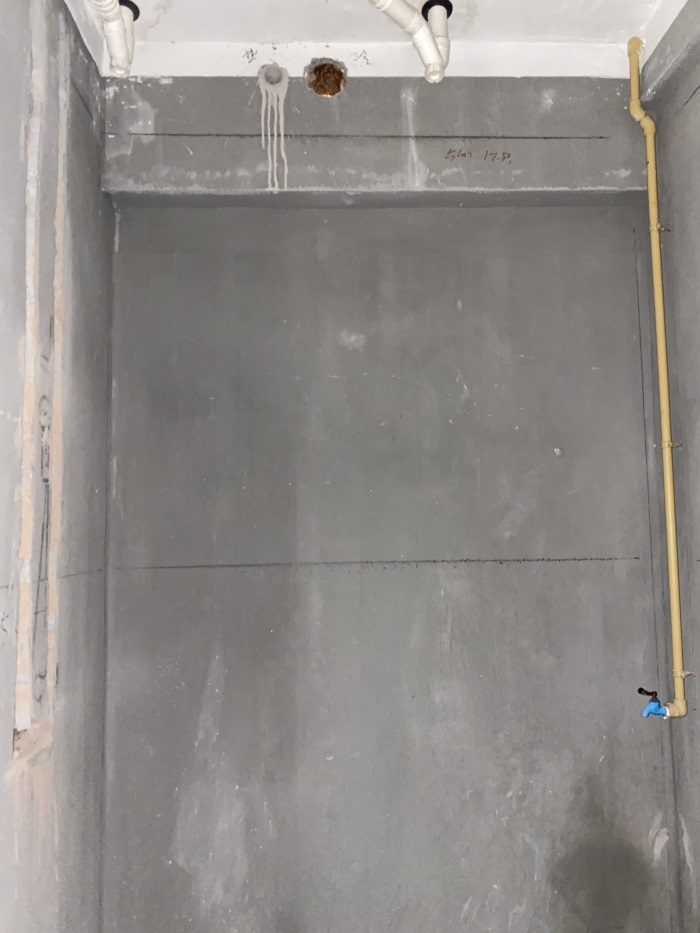

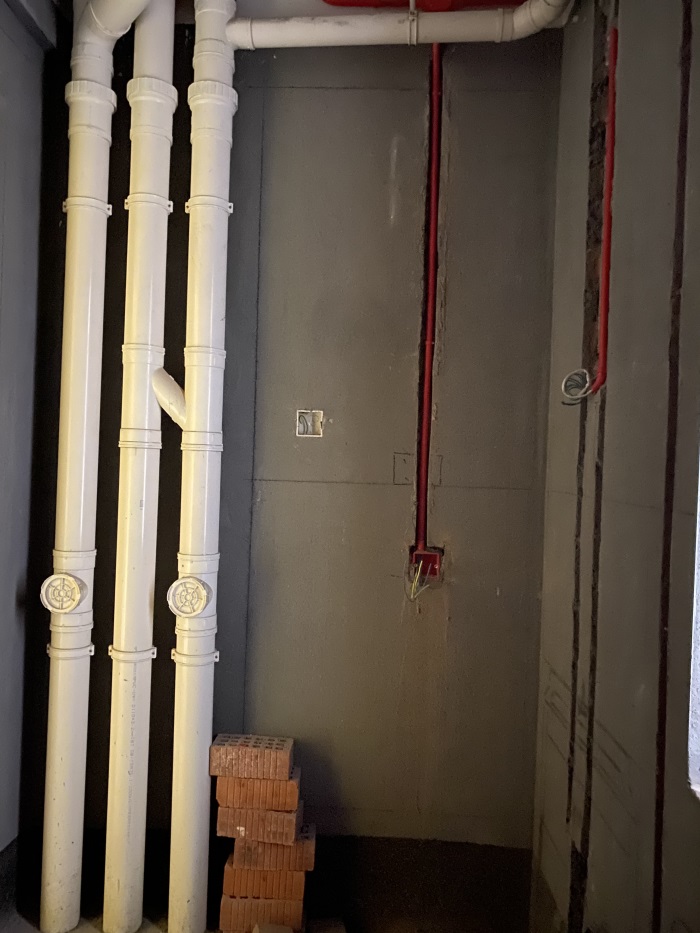

次卫墙面线管布置平整。

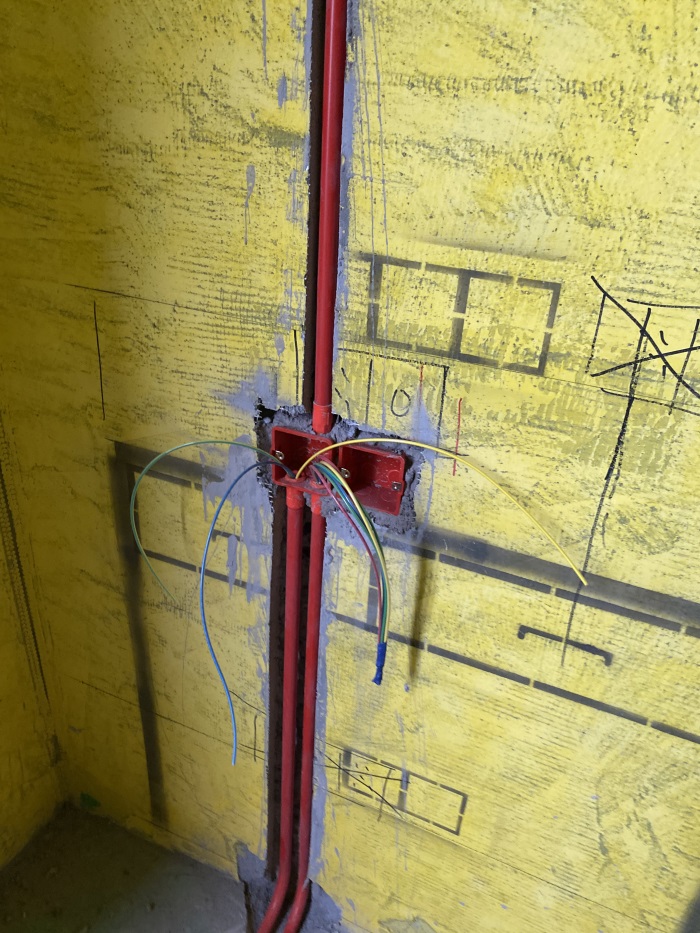

墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面空鼓，强电用红线盒、红线管，弱电用蓝线盒、蓝线管。线管要加杯梳，方便抽拉电线和后期维护。

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

发表于 2020-9-20 10:30:26

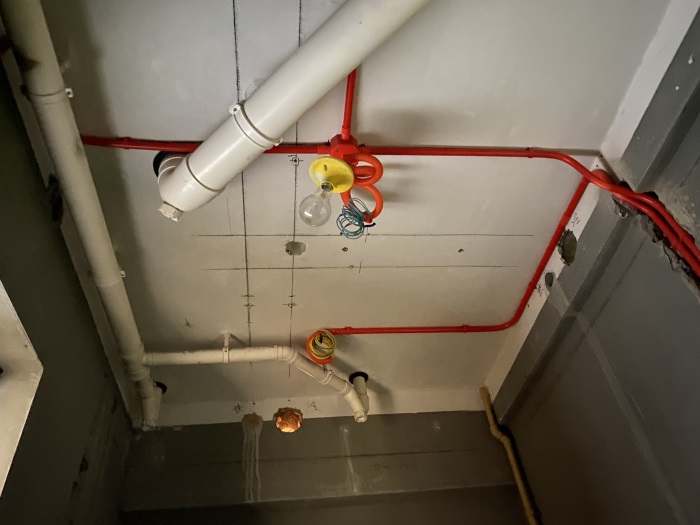

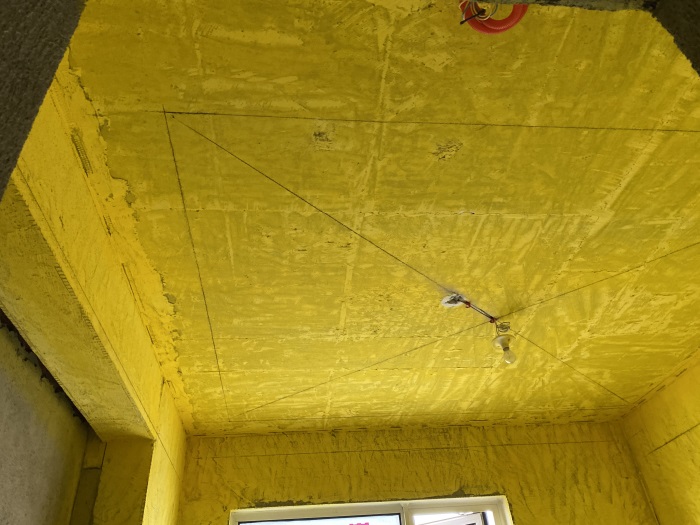

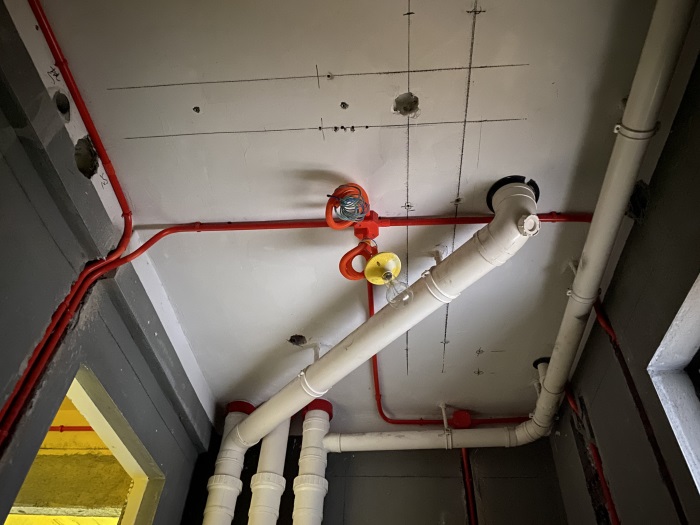

次卫顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护。

发表于 2020-9-20 10:34:16

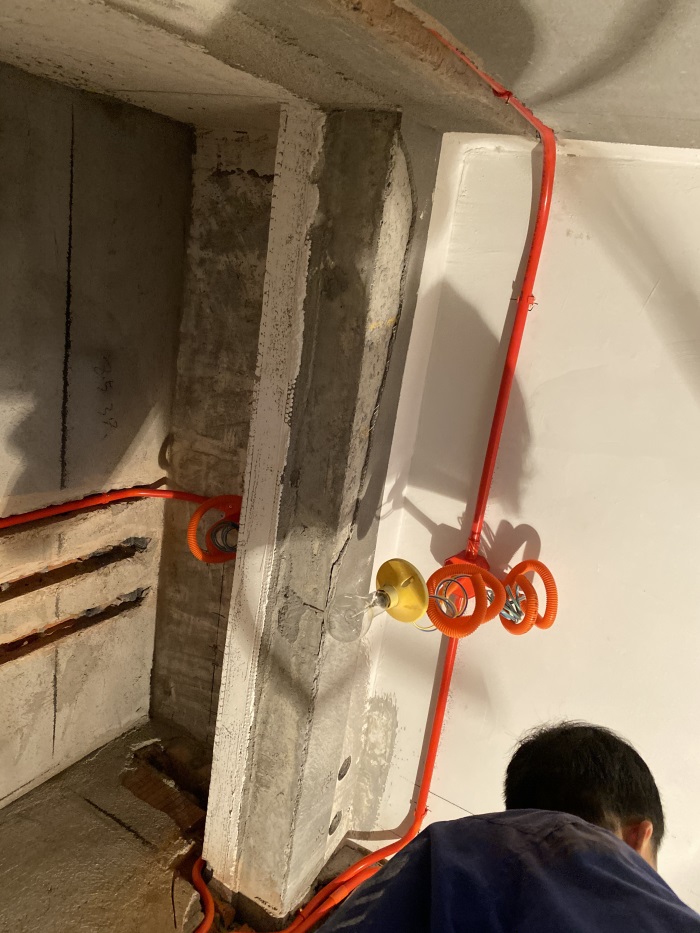

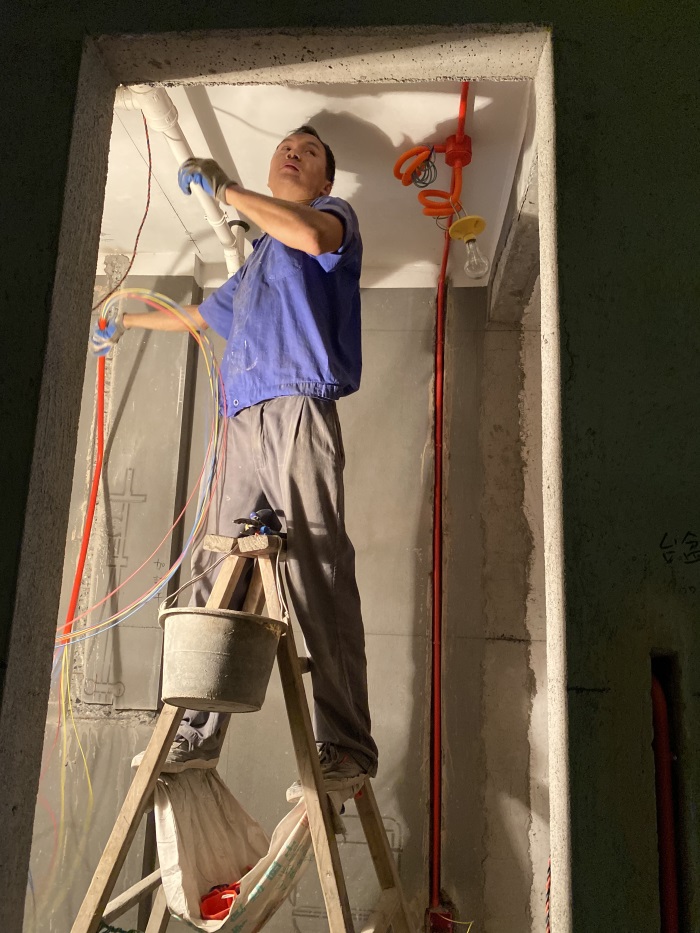

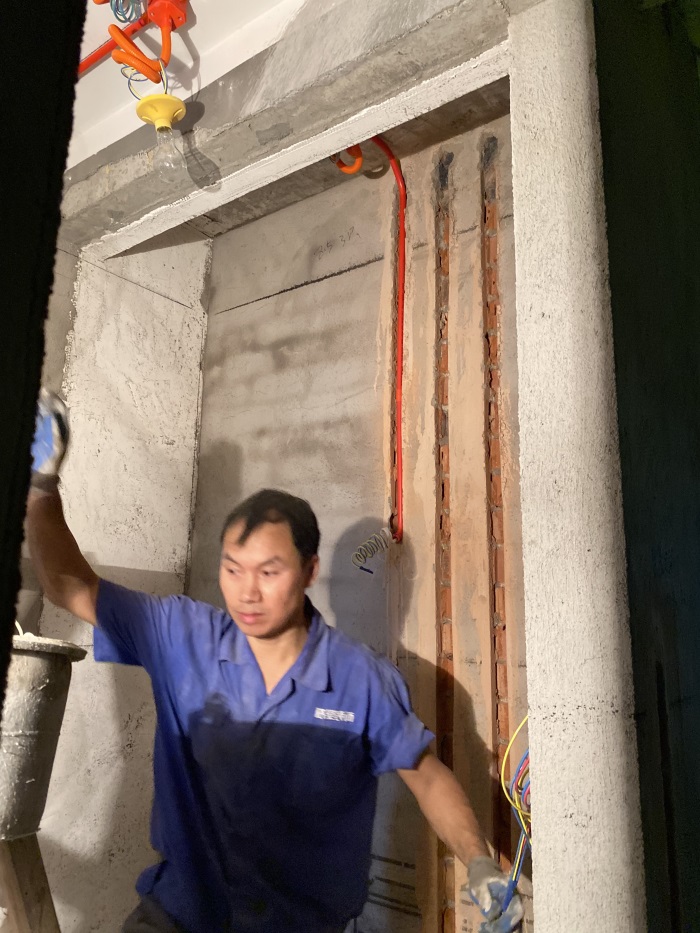

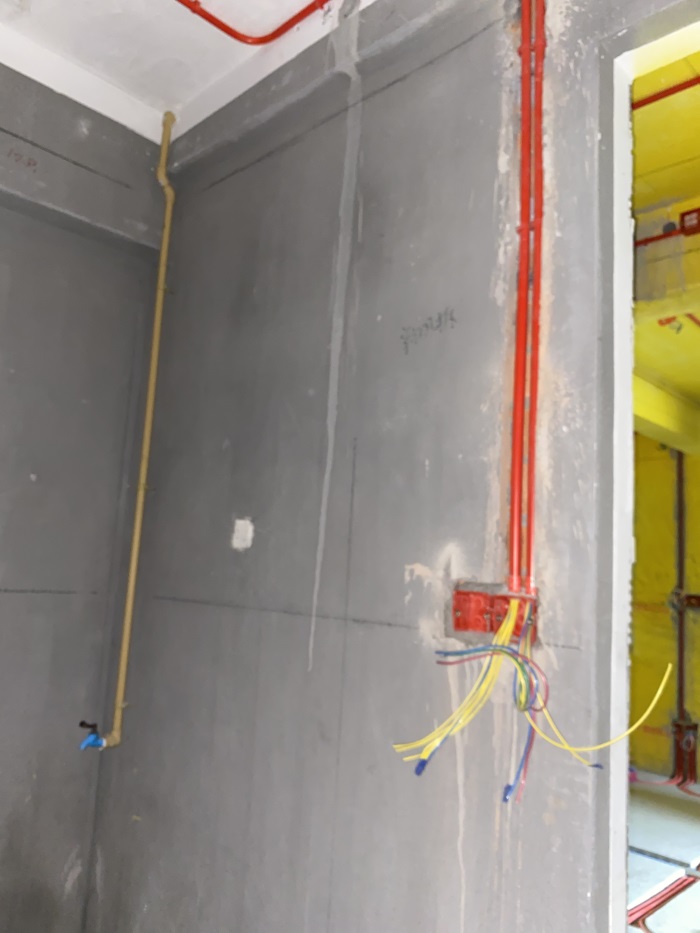

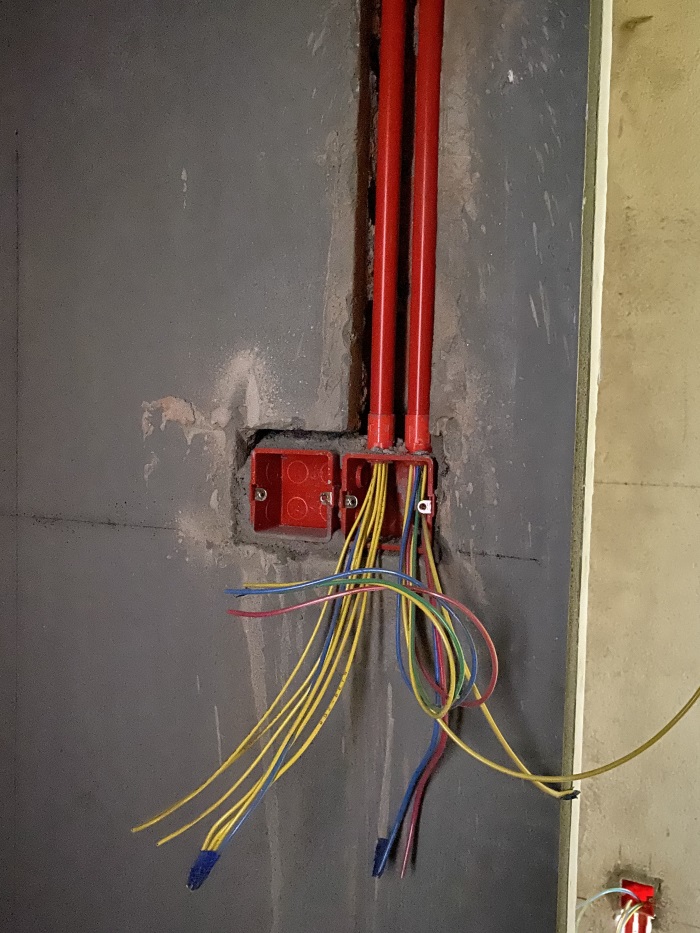

师傅正在主卫墙面布置线管。

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护。

墙面线管并排3根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂，同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

发表于 2020-9-20 10:37:37

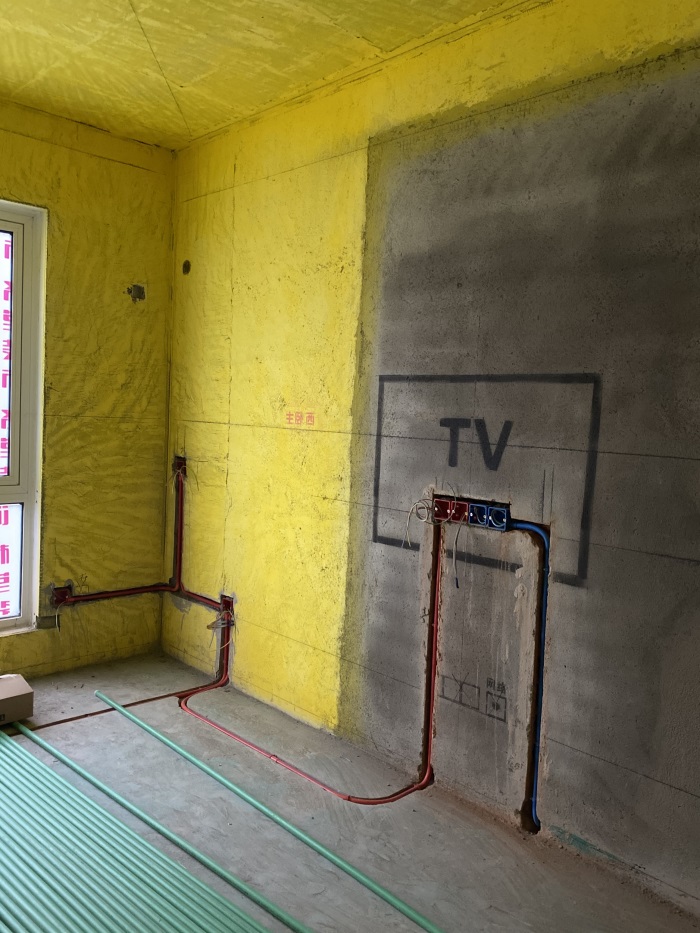

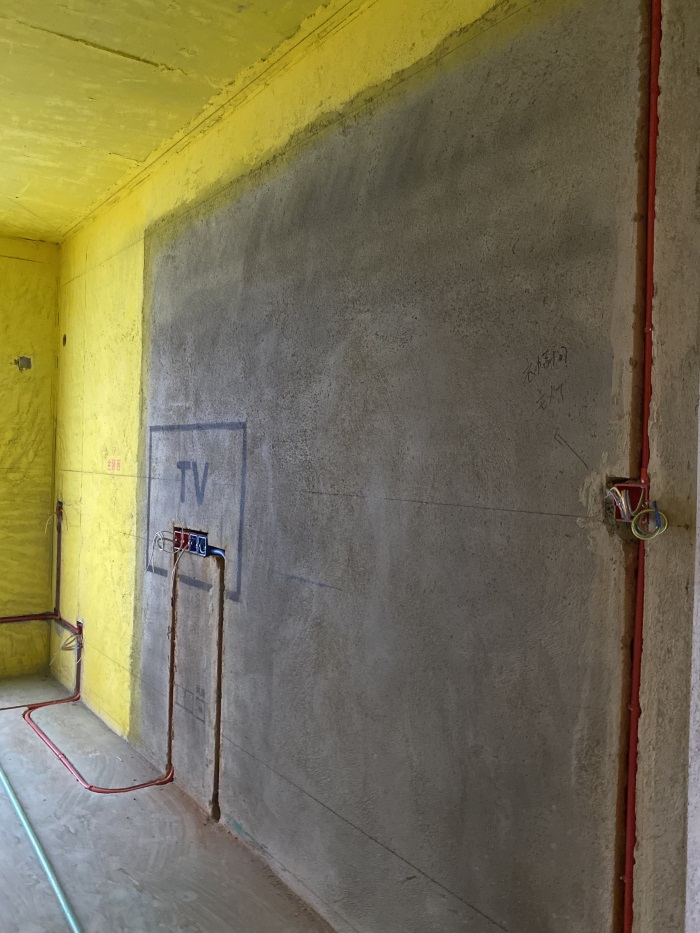

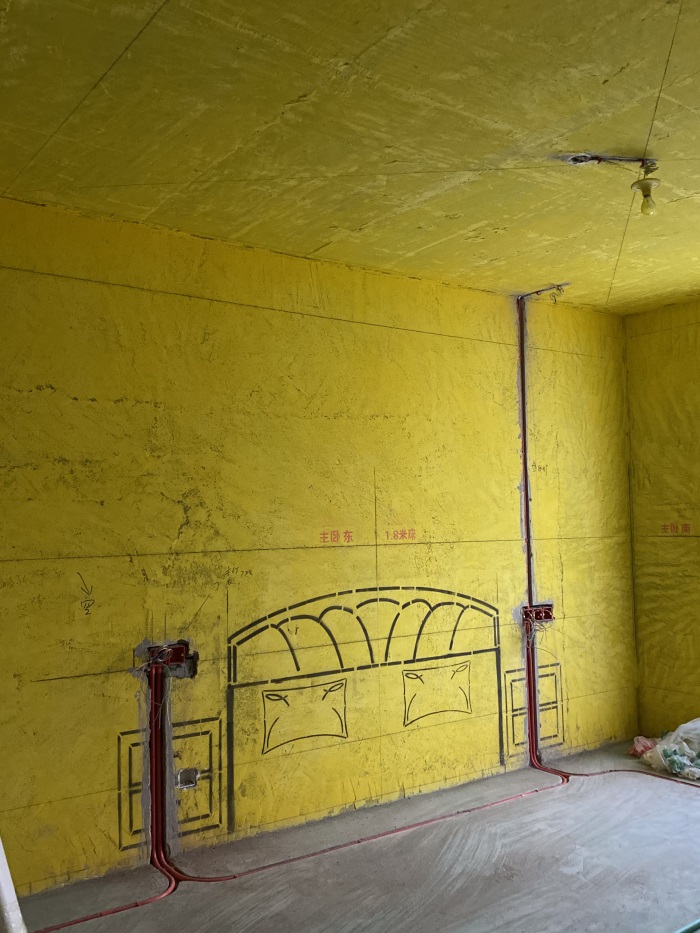

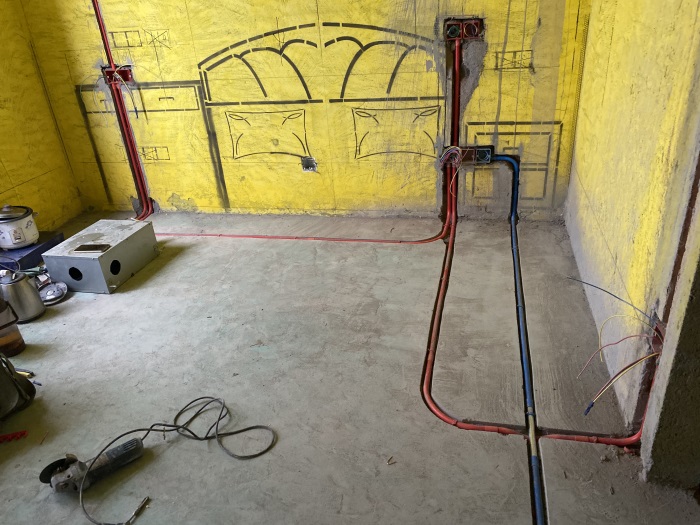

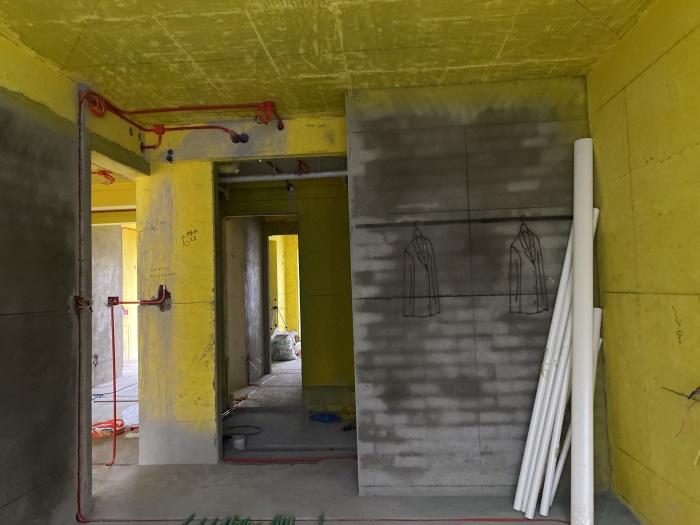

次卧墙面线管布置平整。

同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地。

房间墙面横线槽不得超过1.5米，防止后期墙面开裂。并且强弱电线距离30厘米以上，防止信号干扰。
