誉江南14-3-6北欧125M2梦境

发表于 2020-6-27 11:03:59

本帖最后由 mfhij 于 2020-6-27 11:29 编辑

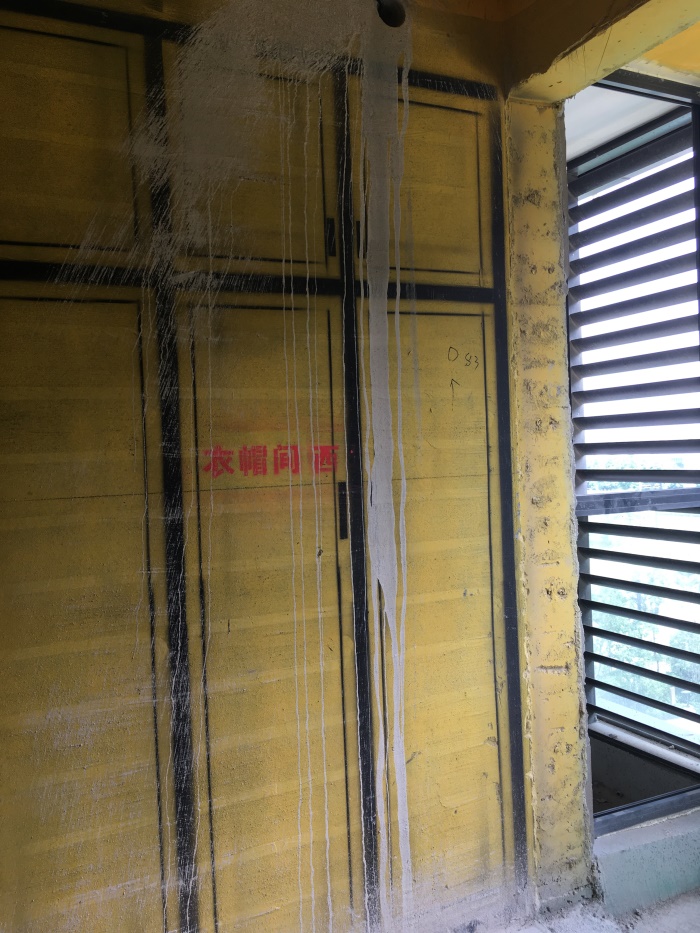

衣帽间对角

发表于 2020-6-27 11:06:18

空调走地缆

发表于 2020-6-27 11:09:36

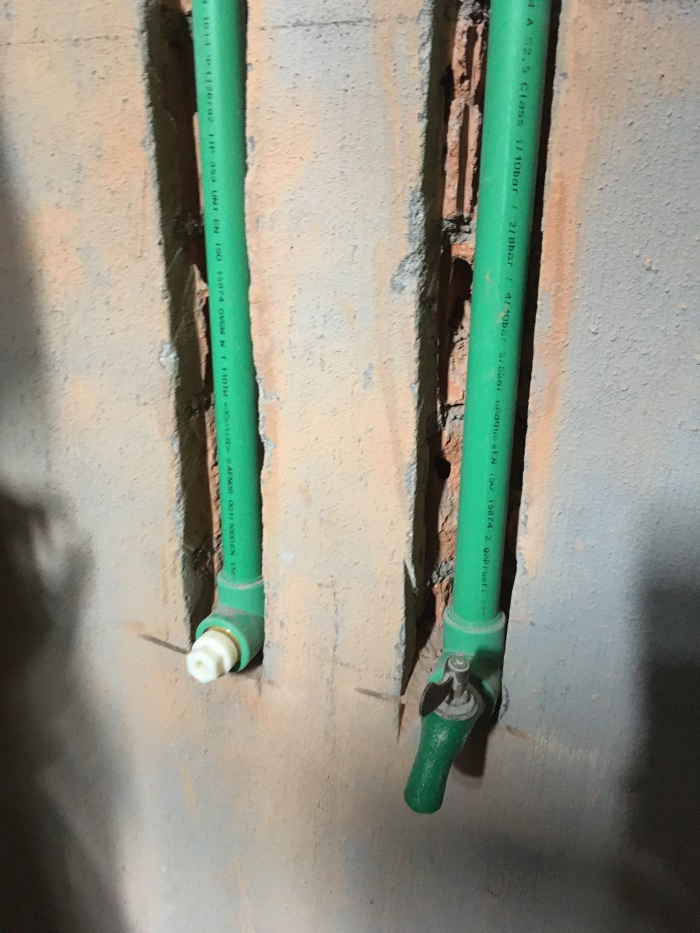

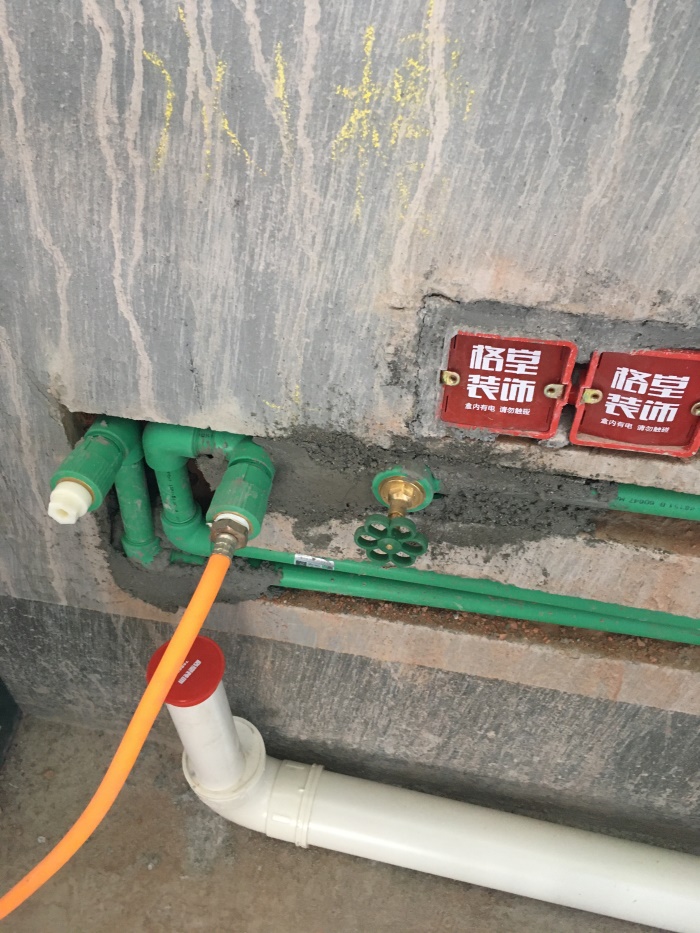

柜体内水管接头外接，能及时发现漏水。每户水管进水部位室内应加进水总阀。

发表于 2020-6-27 11:12:41

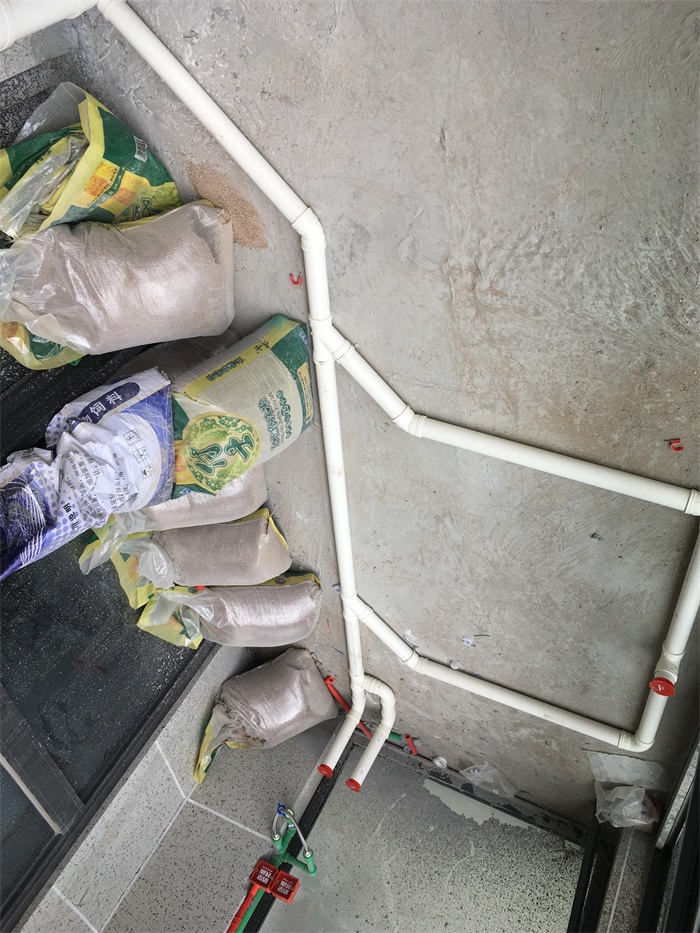

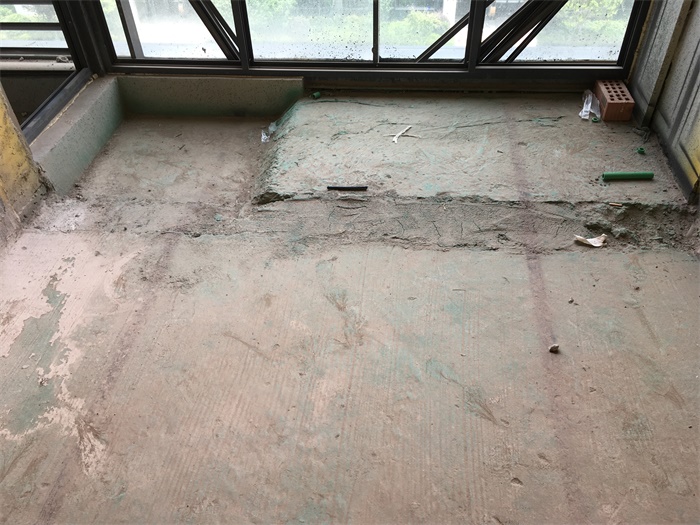

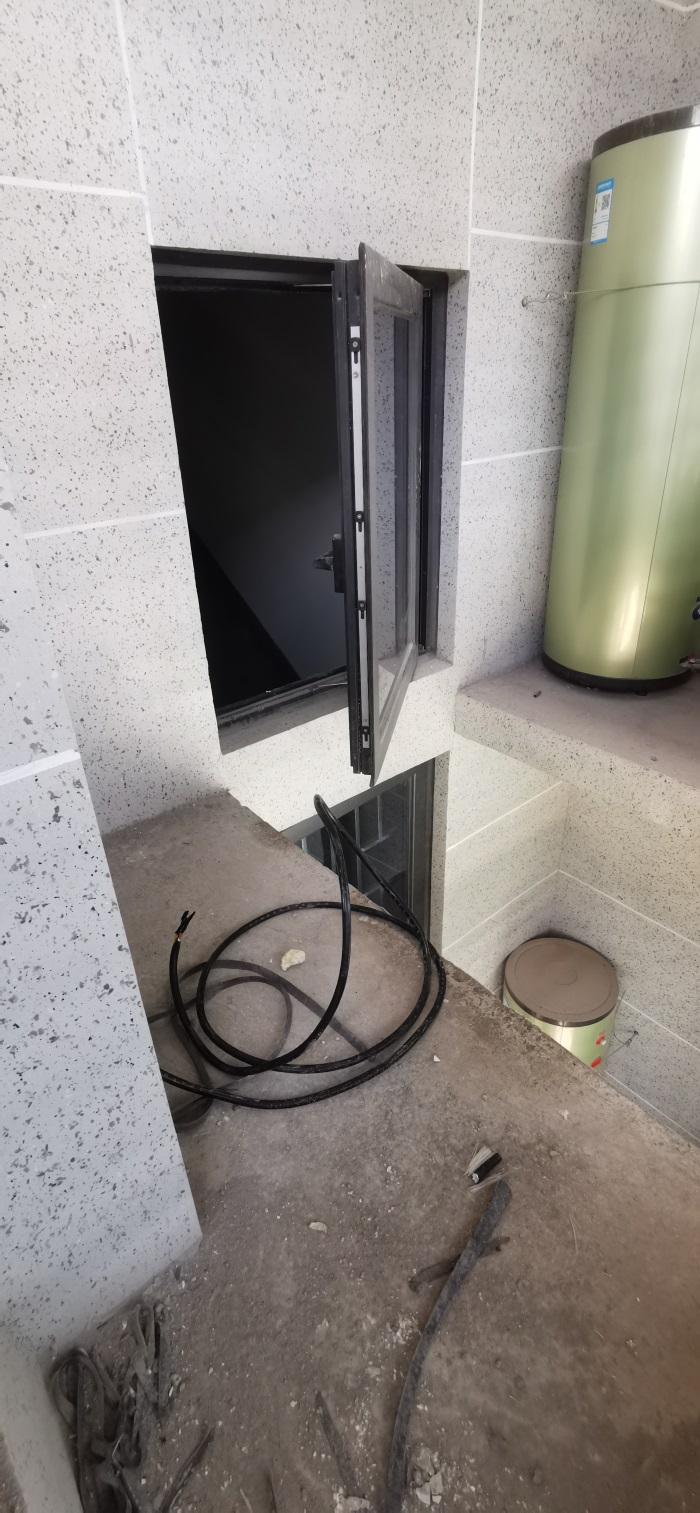

阳台下水管做水循环，防止上溢

发表于 2020-6-27 11:14:09

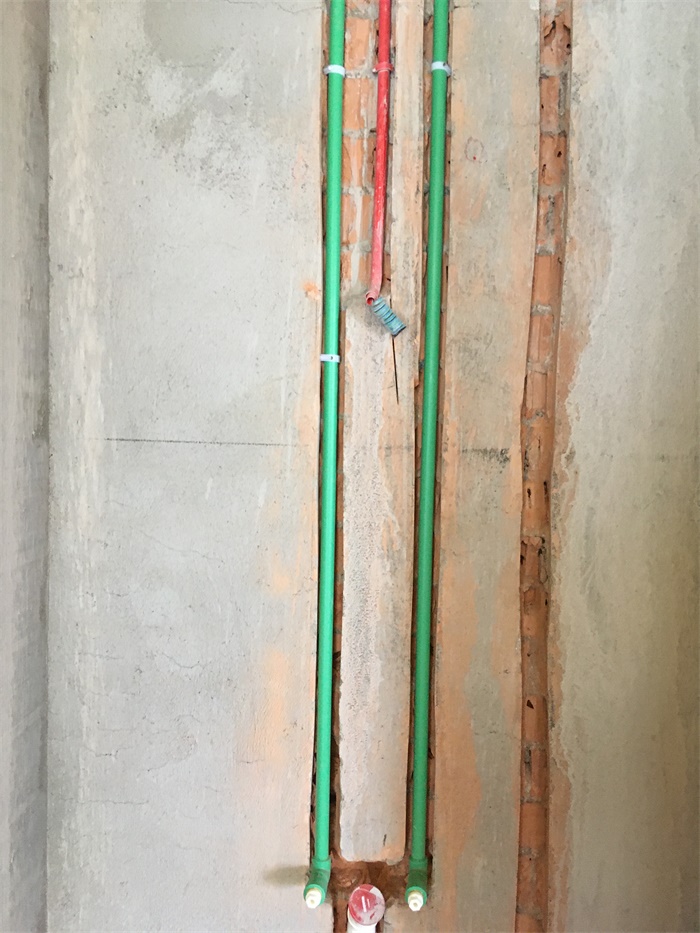

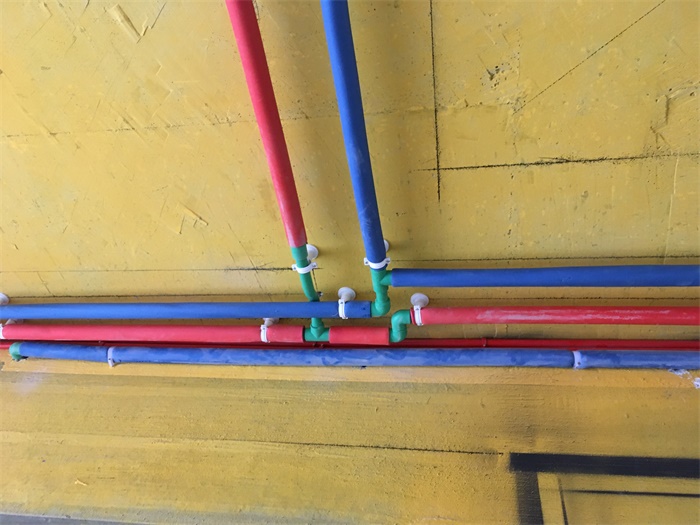

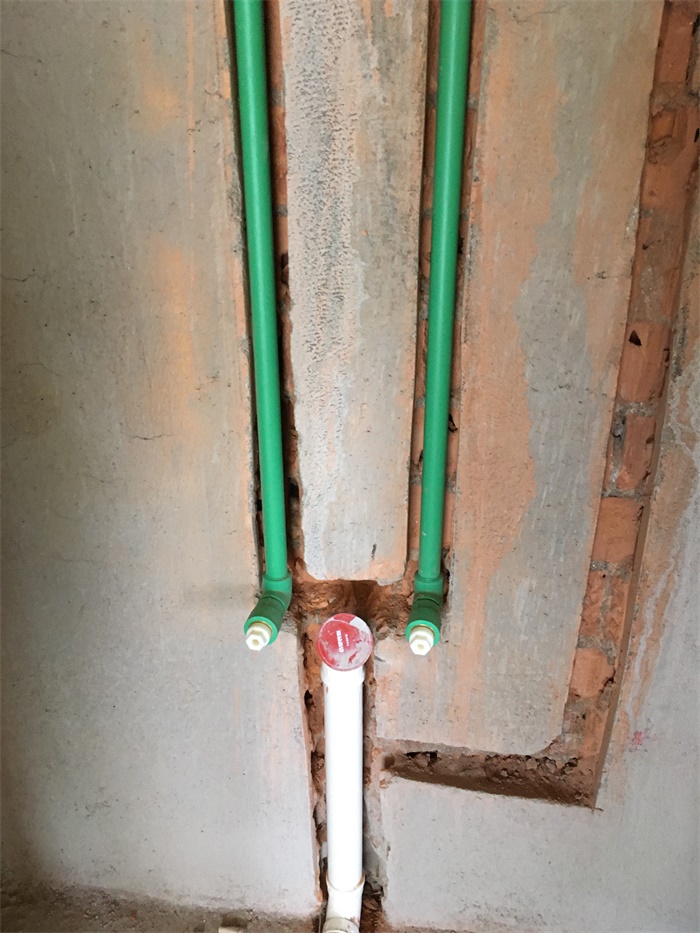

冷热水管布置专业规范，左热右冷、上热下冷。

发表于 2020-6-27 11:16:30

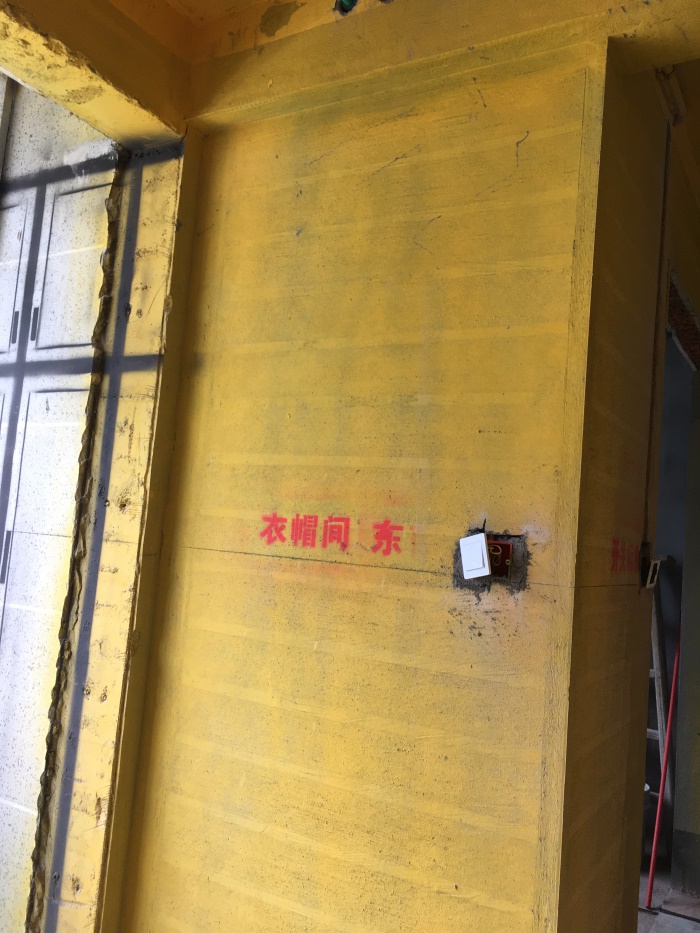

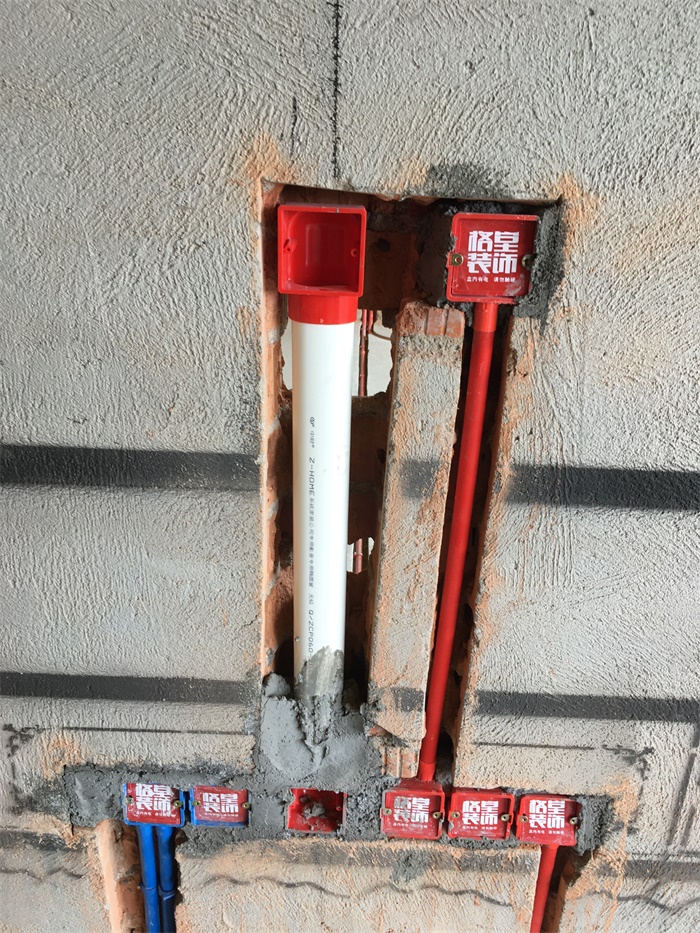

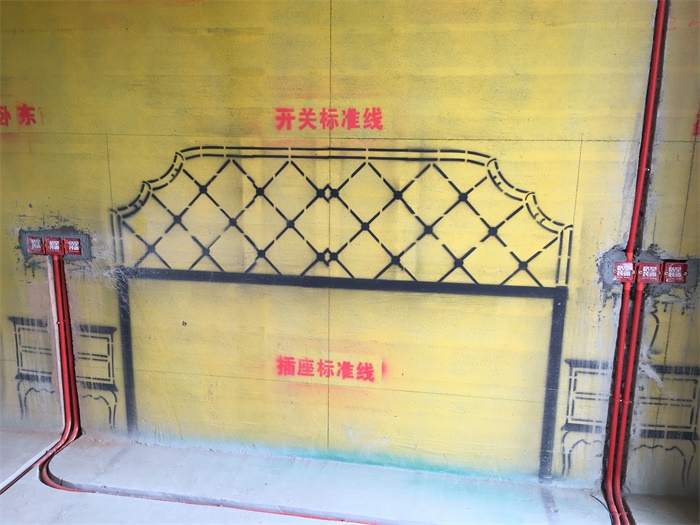

同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地。

发表于 2020-6-27 11:20:44

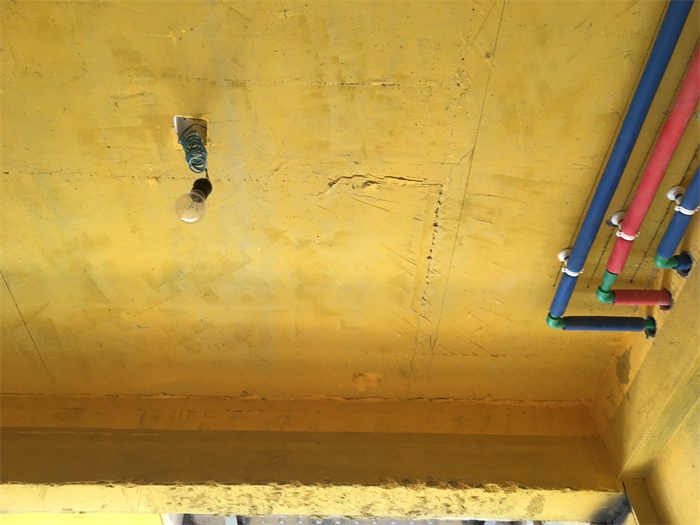

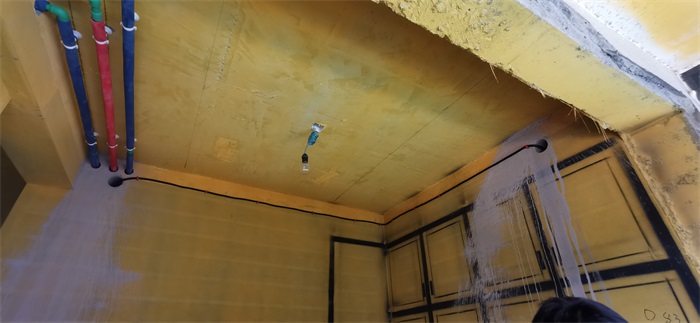

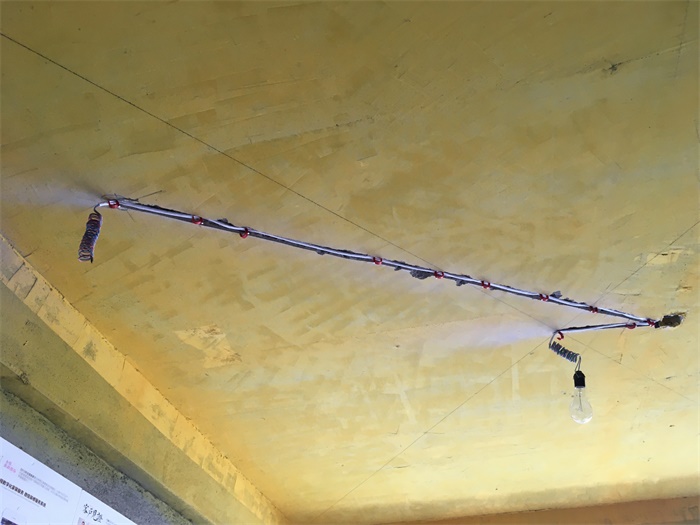

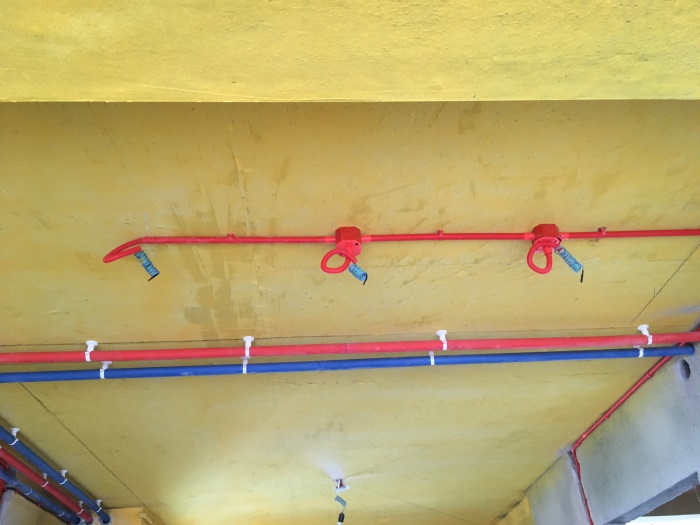

灯头线套黄腊管保护，筒灯电线用波纹管保护。管卡细节：格堂装饰所有的水管每80CM一个管卡进行固定处理，标准均匀受力确保水管在顶部稳固且水在流动时没有异响，转角不超15CM一个管卡.

发表于 2020-6-27 11:24:14

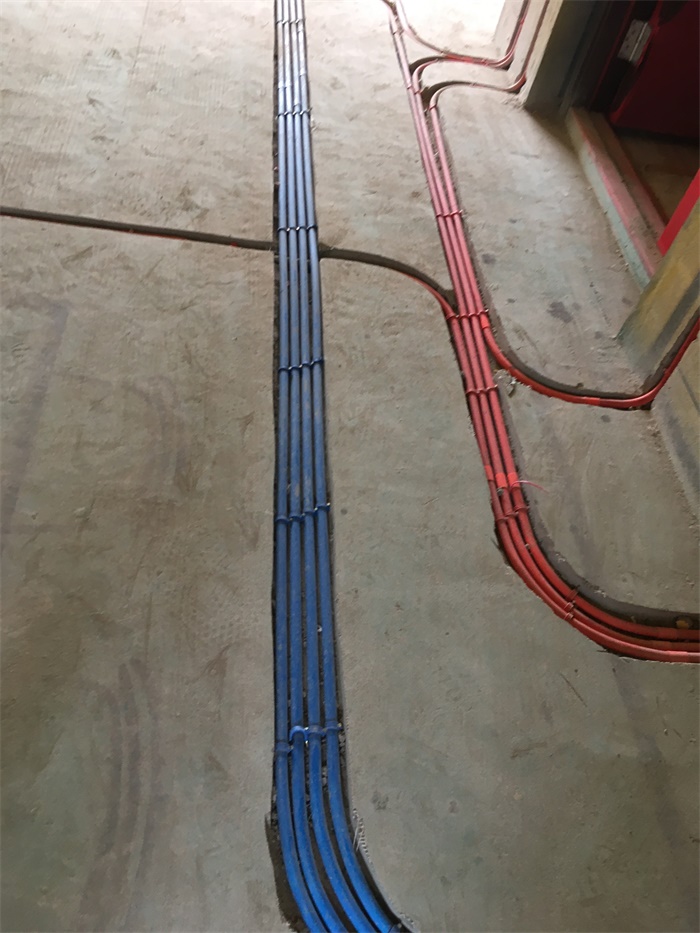

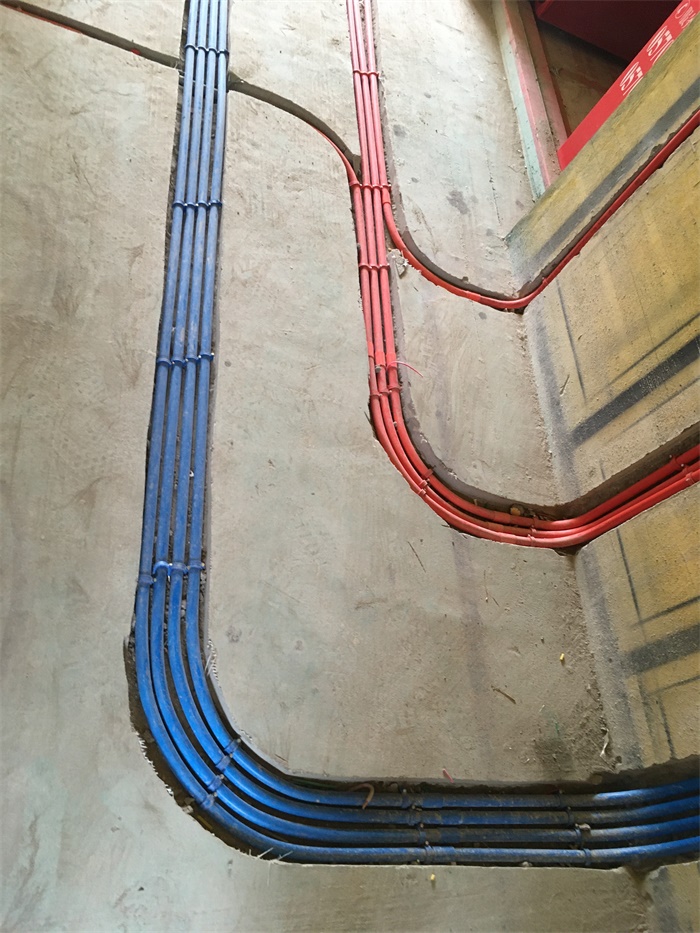

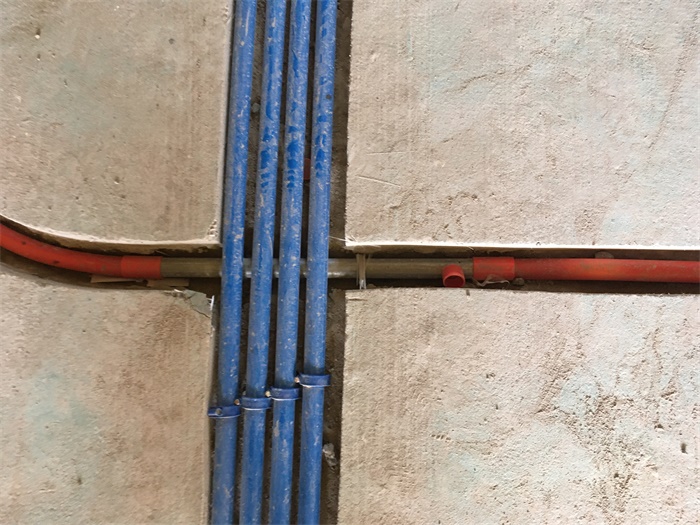

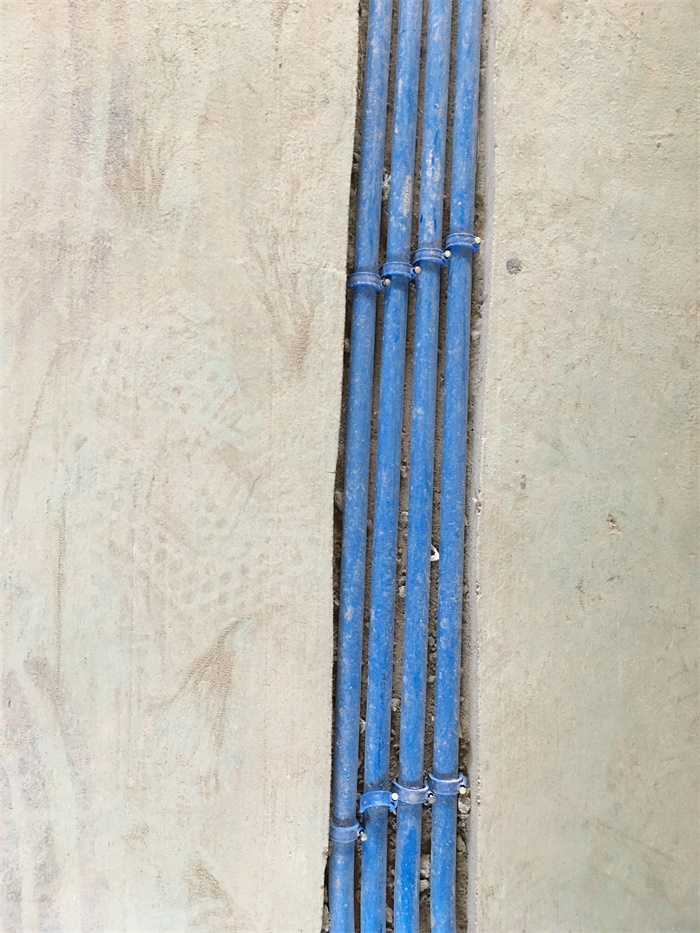

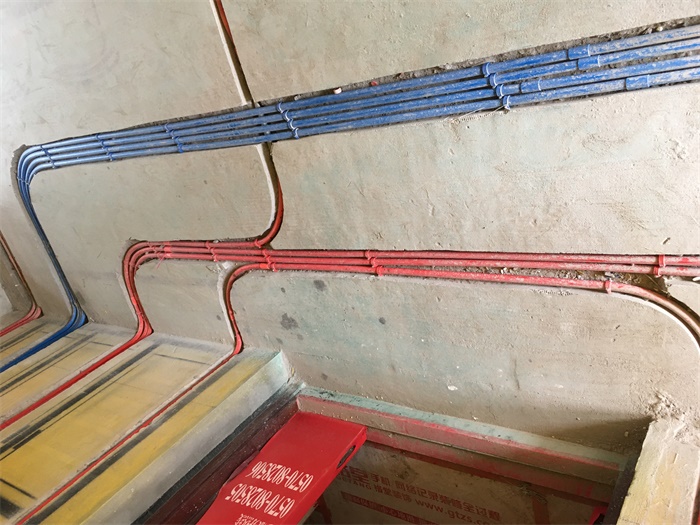

墙角禁止走管，距墙30公分以上。红色为强电，蓝色为弱电，强弱电间间距30CM，如有交界用金属屏蔽管，避免强电对弱电信号造成干扰。地面线管并排2根以上管卡并排顺钉，间隙均匀。

发表于 2020-6-27 11:26:42

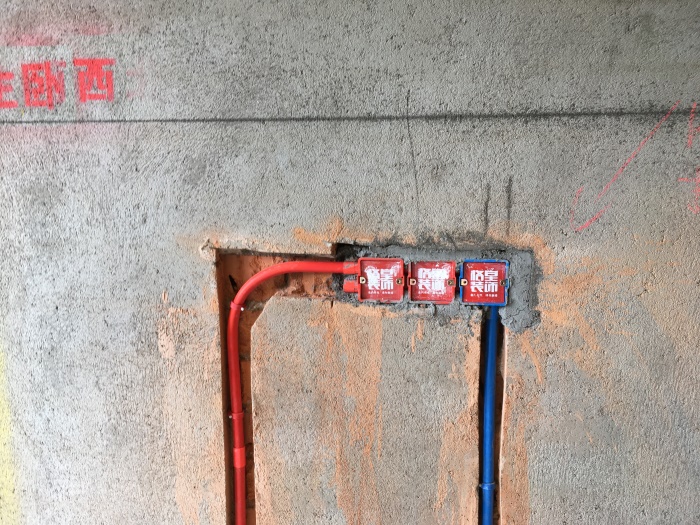

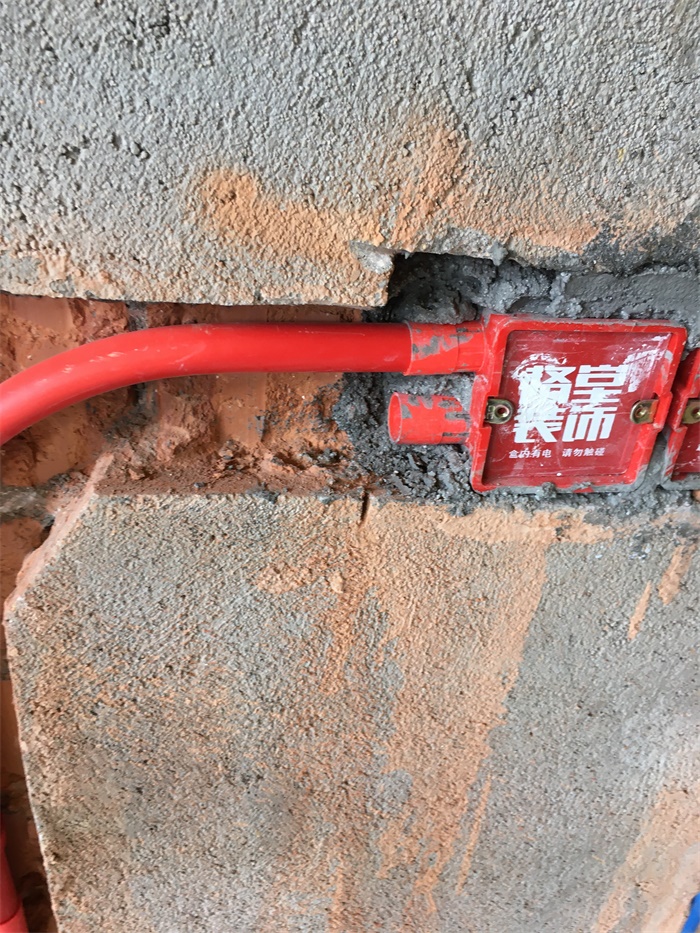

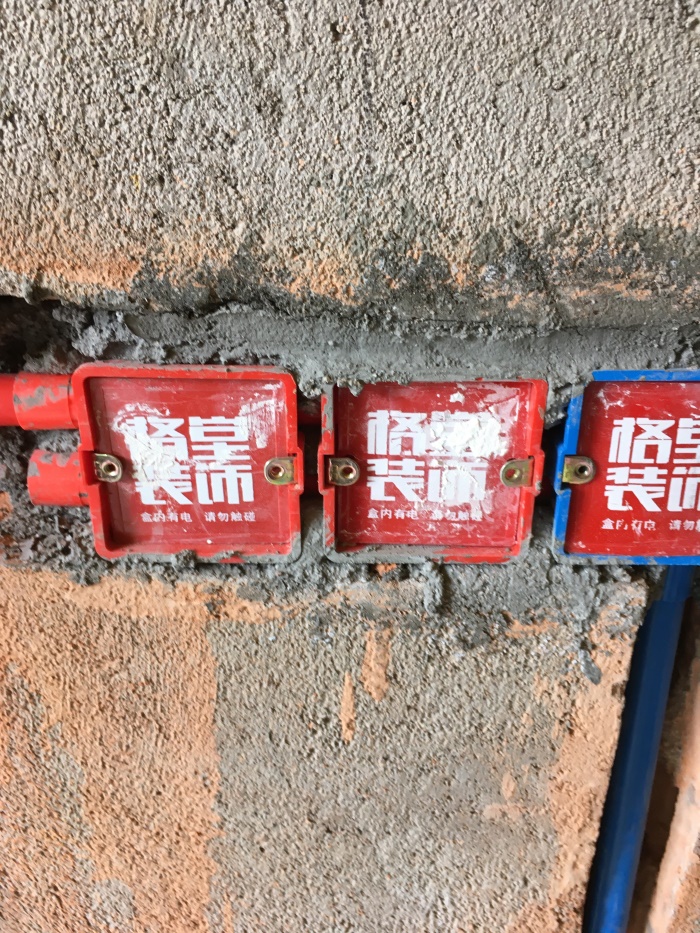

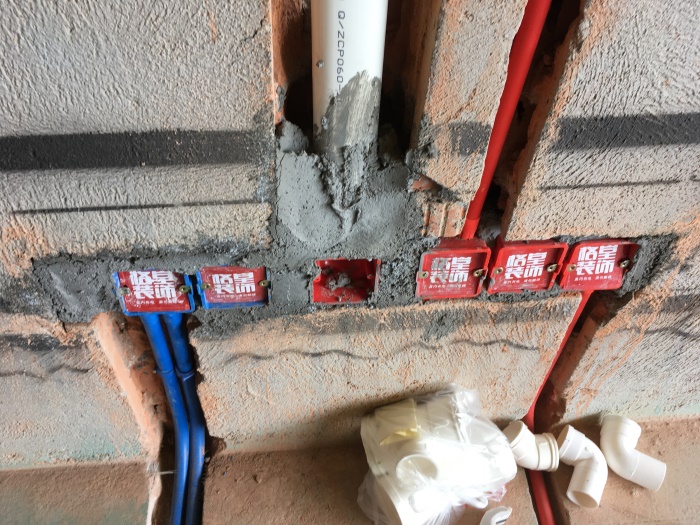

强电用红线盒、红线管，弱电用蓝线盒、蓝线管。线管要加杯梳，方便抽拉电线和后期维护。暗管预留：格堂装饰在水电工艺施工阶段，对液晶电视、机顶盒等设备线管进行提前预埋处理，确保设计美观度。暗盒用格堂专用保护盖都保护好，防止砂石掉落。

发表于 2020-6-27 11:32:08

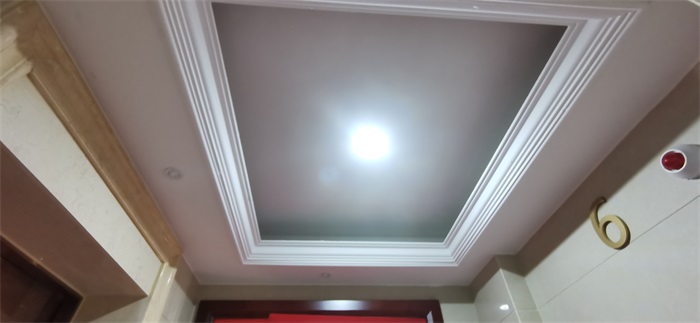

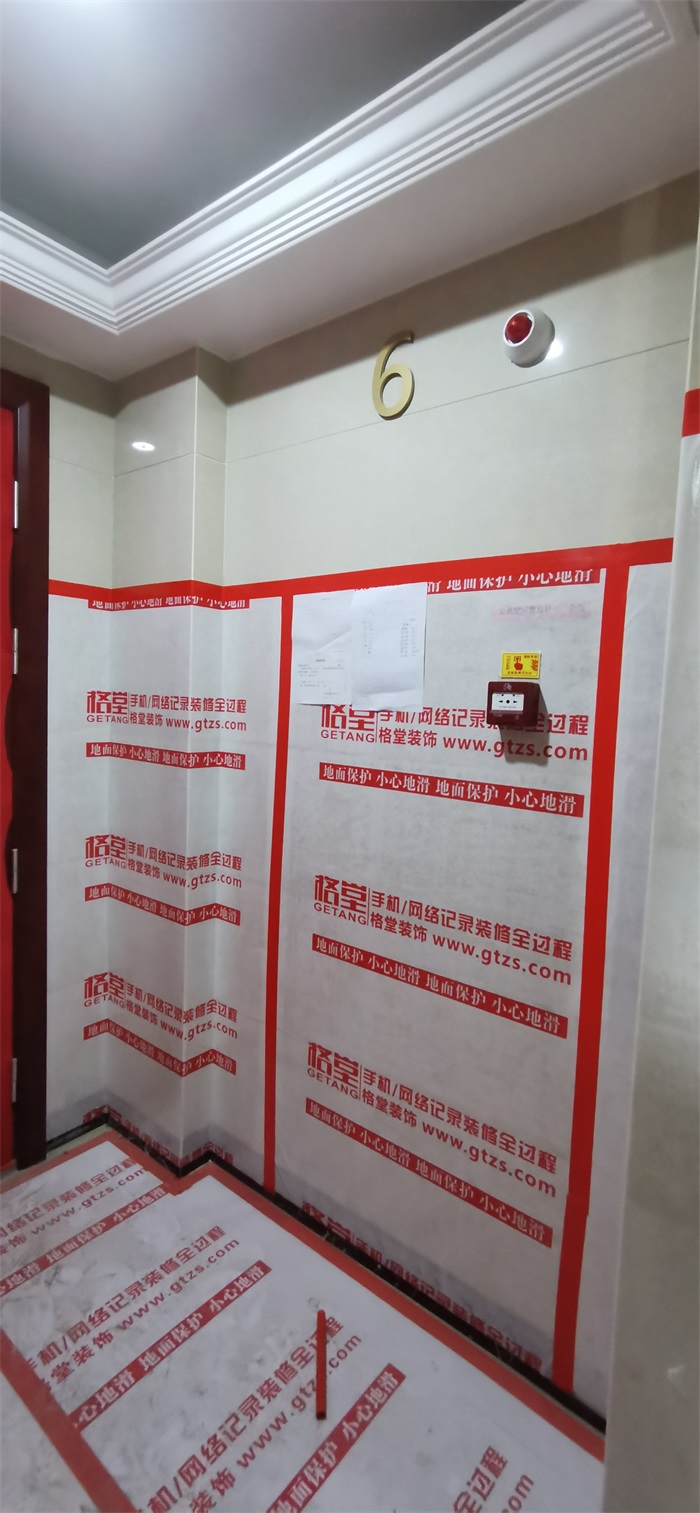

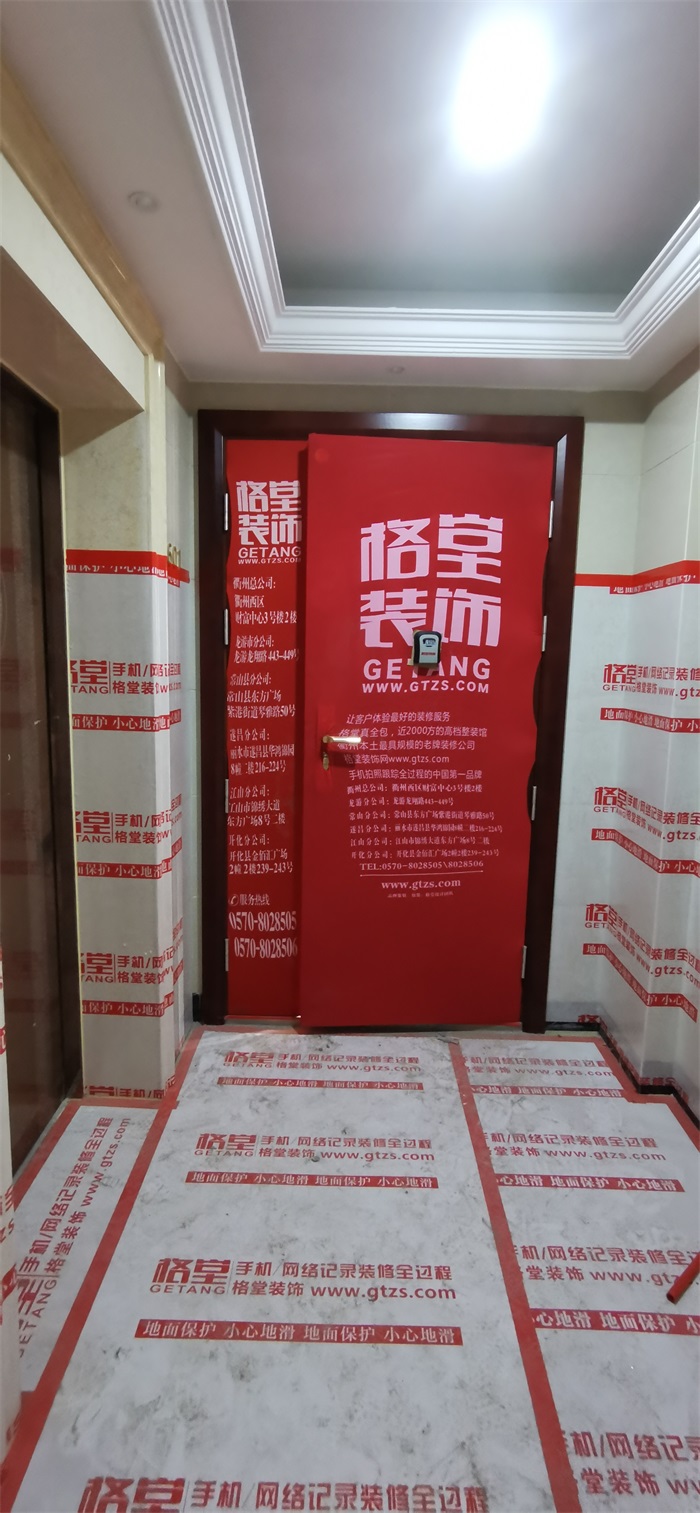

大门口图片
