誉江南14-3-6#125㎡北欧——梦境

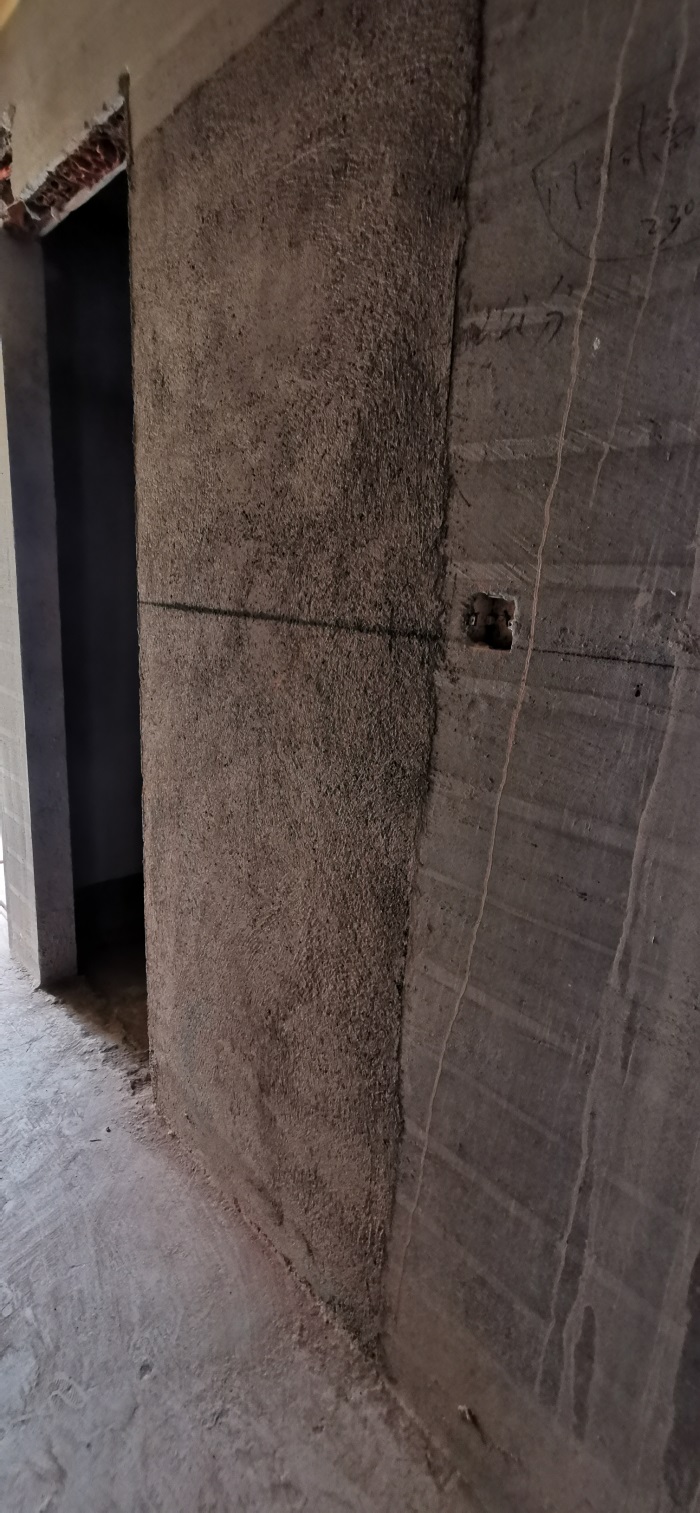

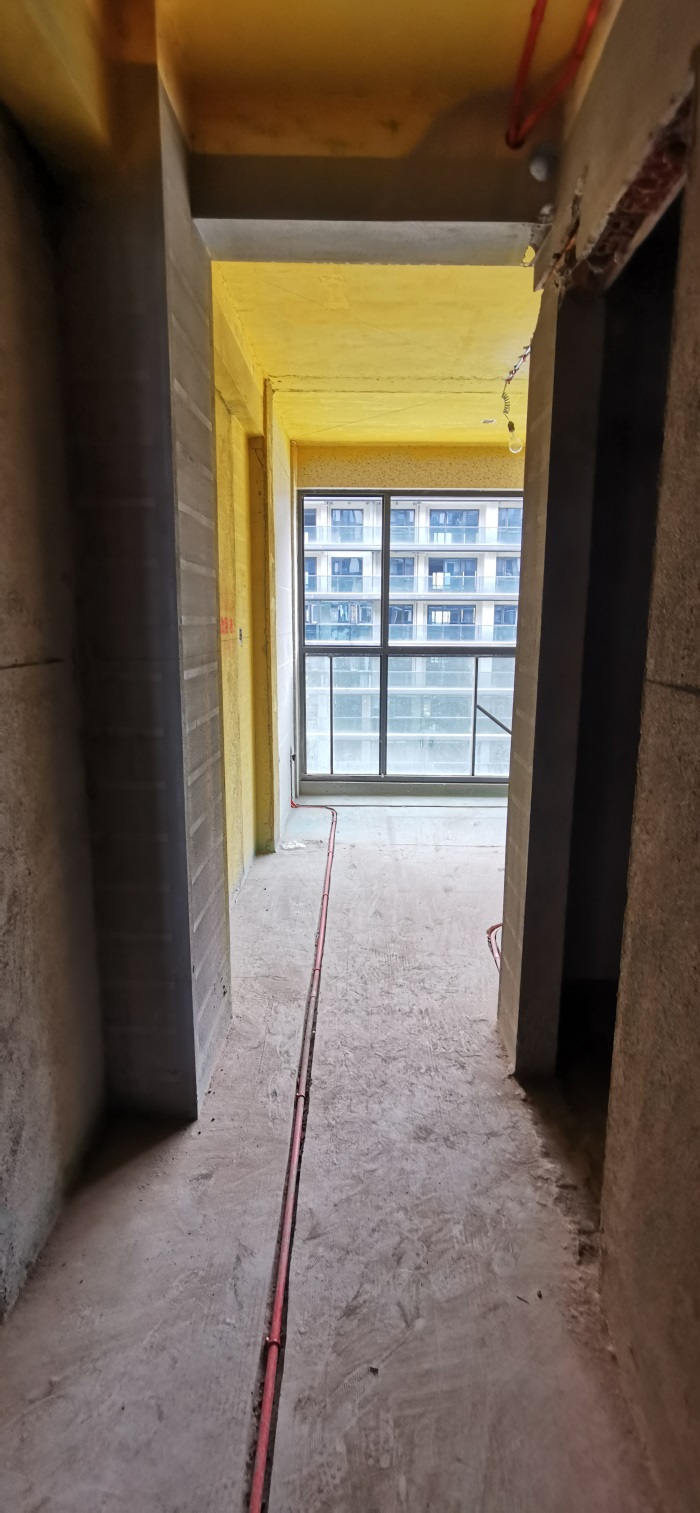

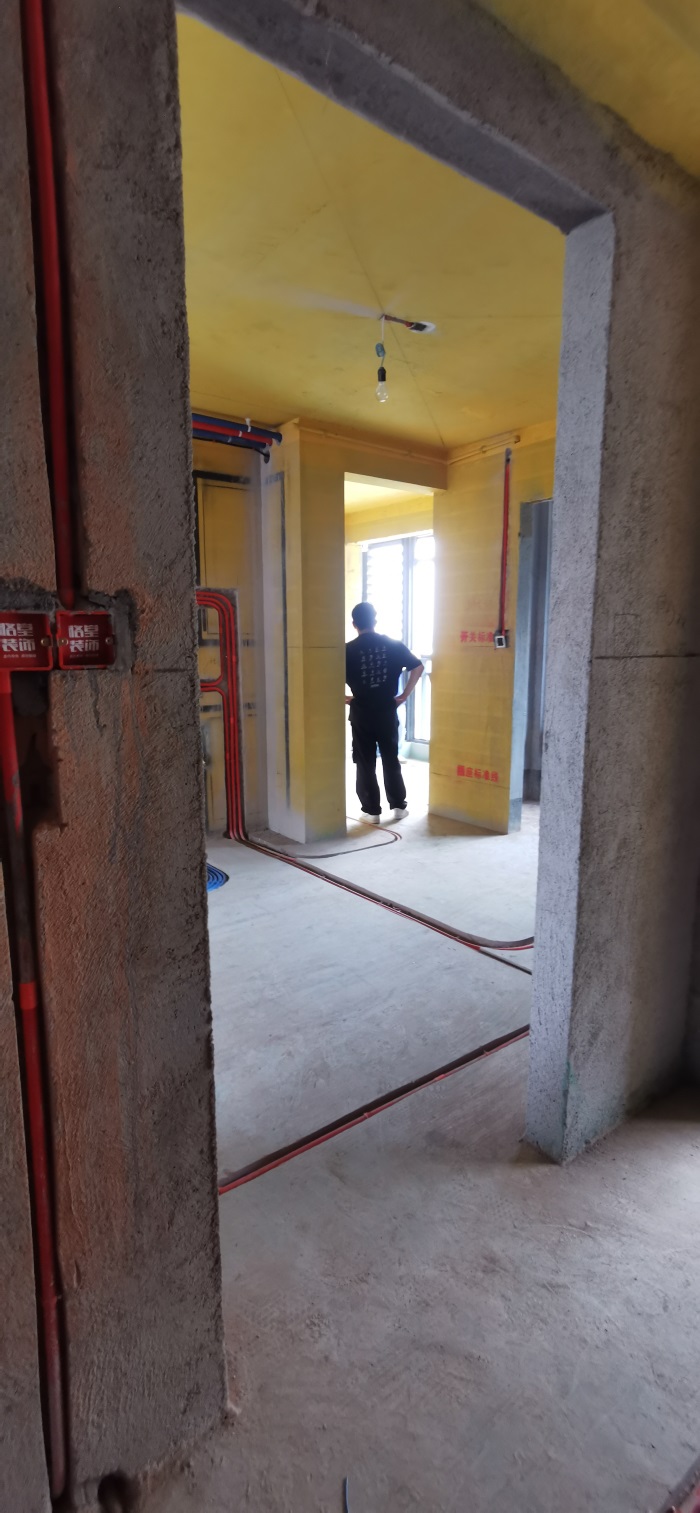

次卧过道对角

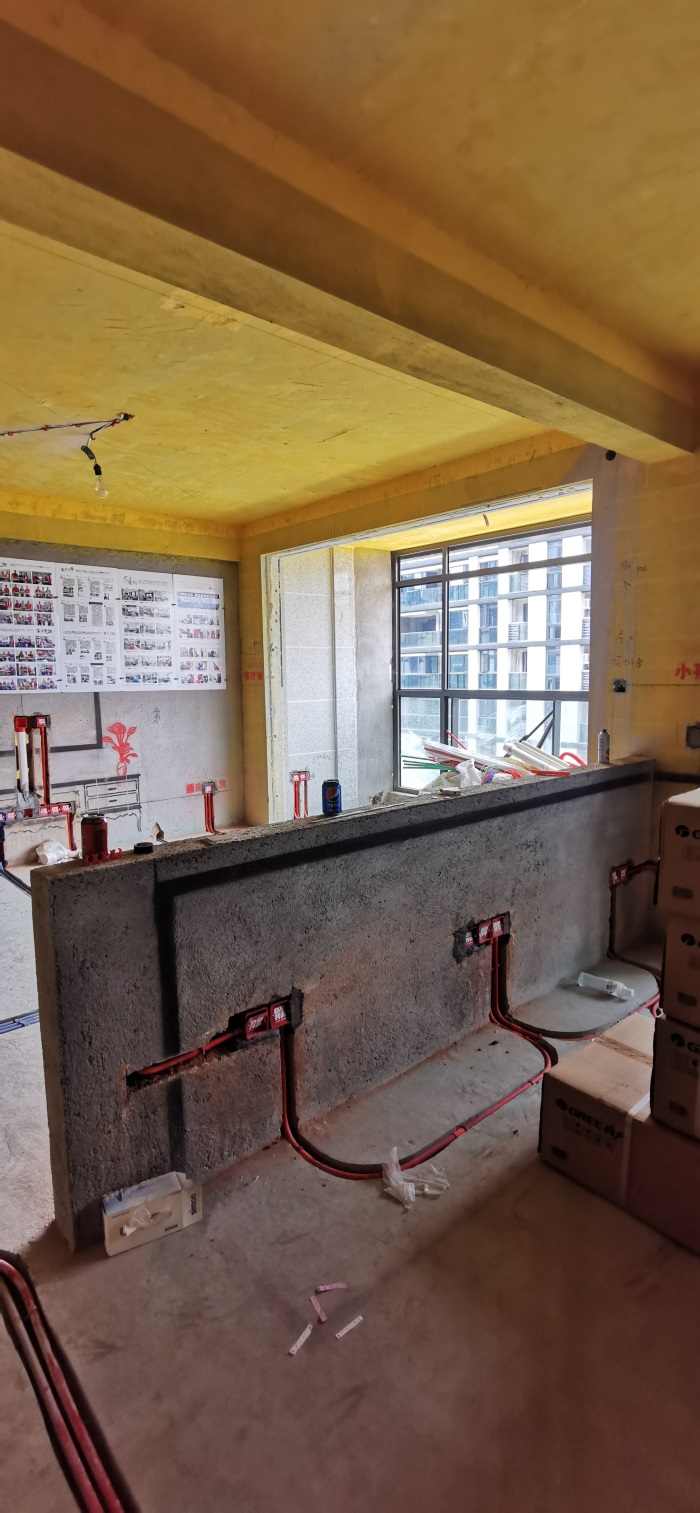

小孩房水电布线

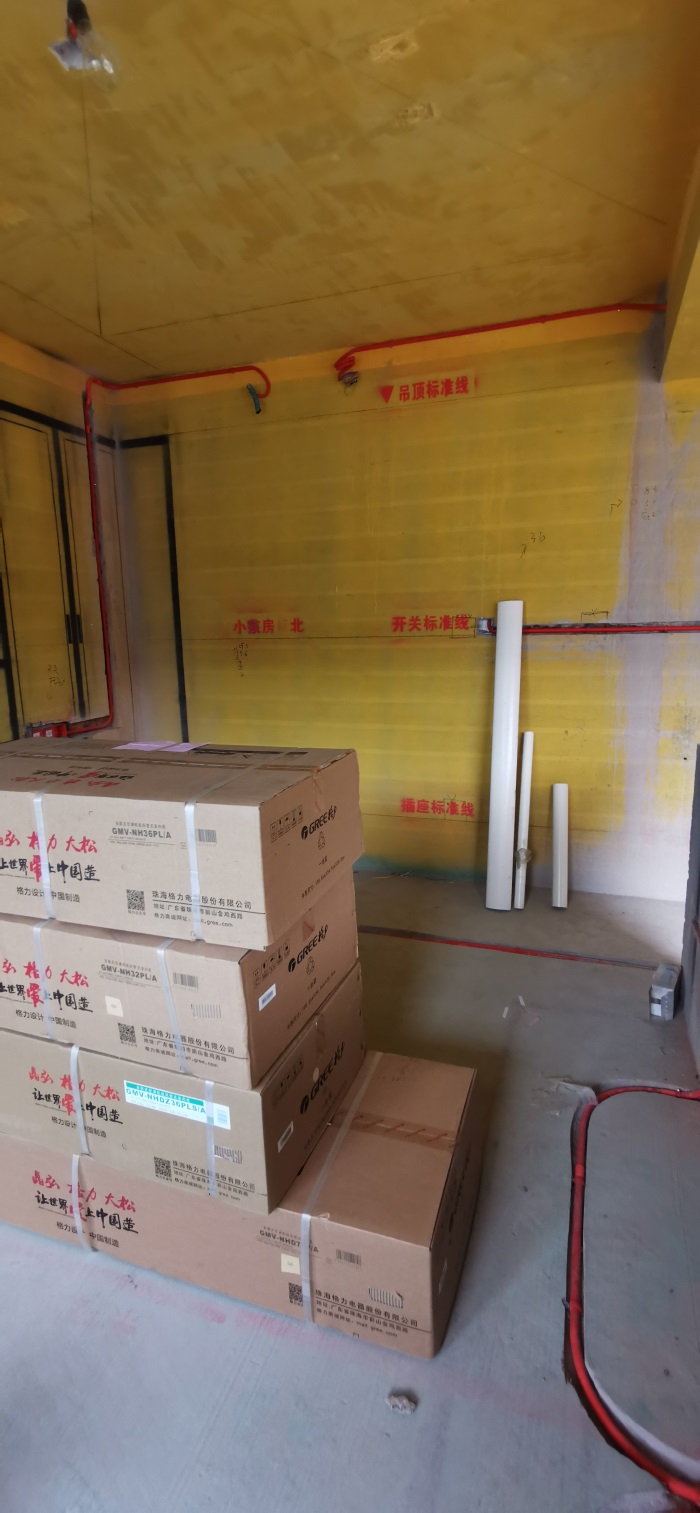

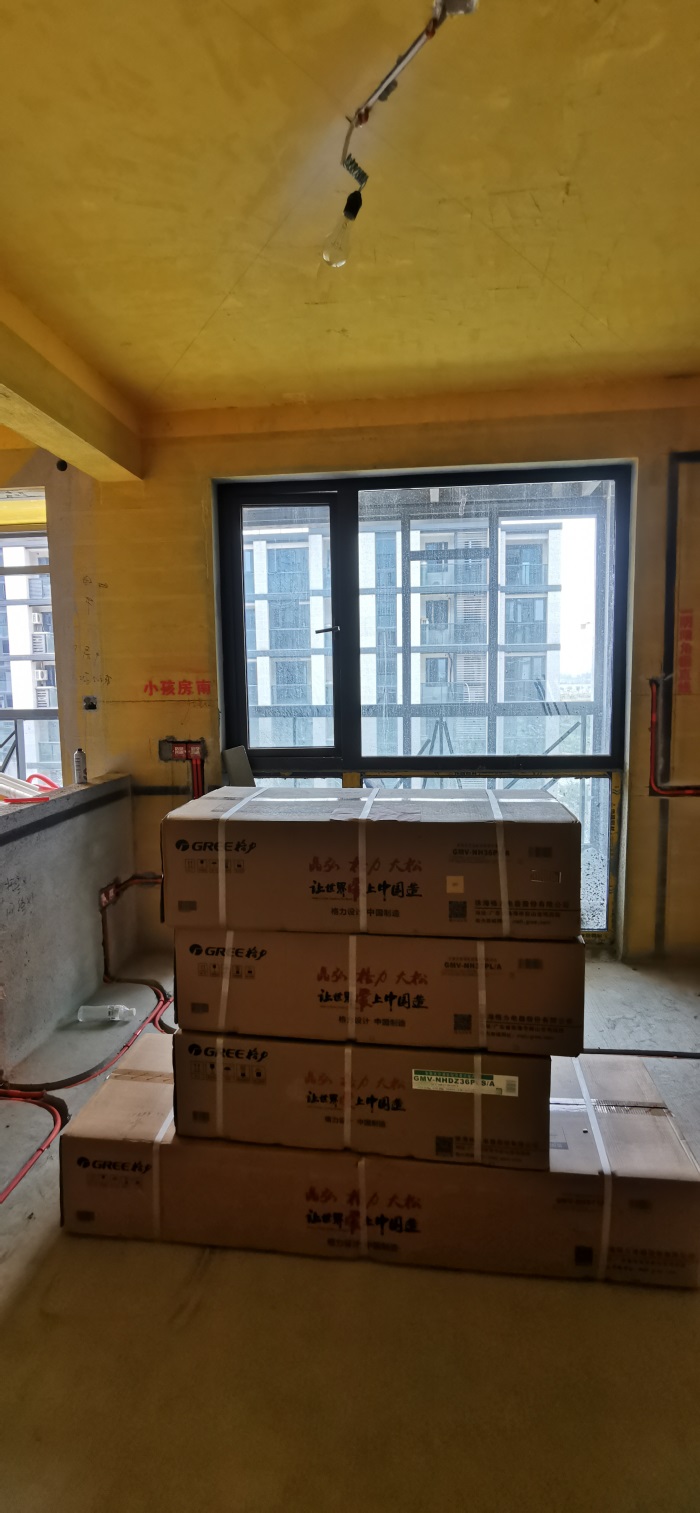

小孩房对角

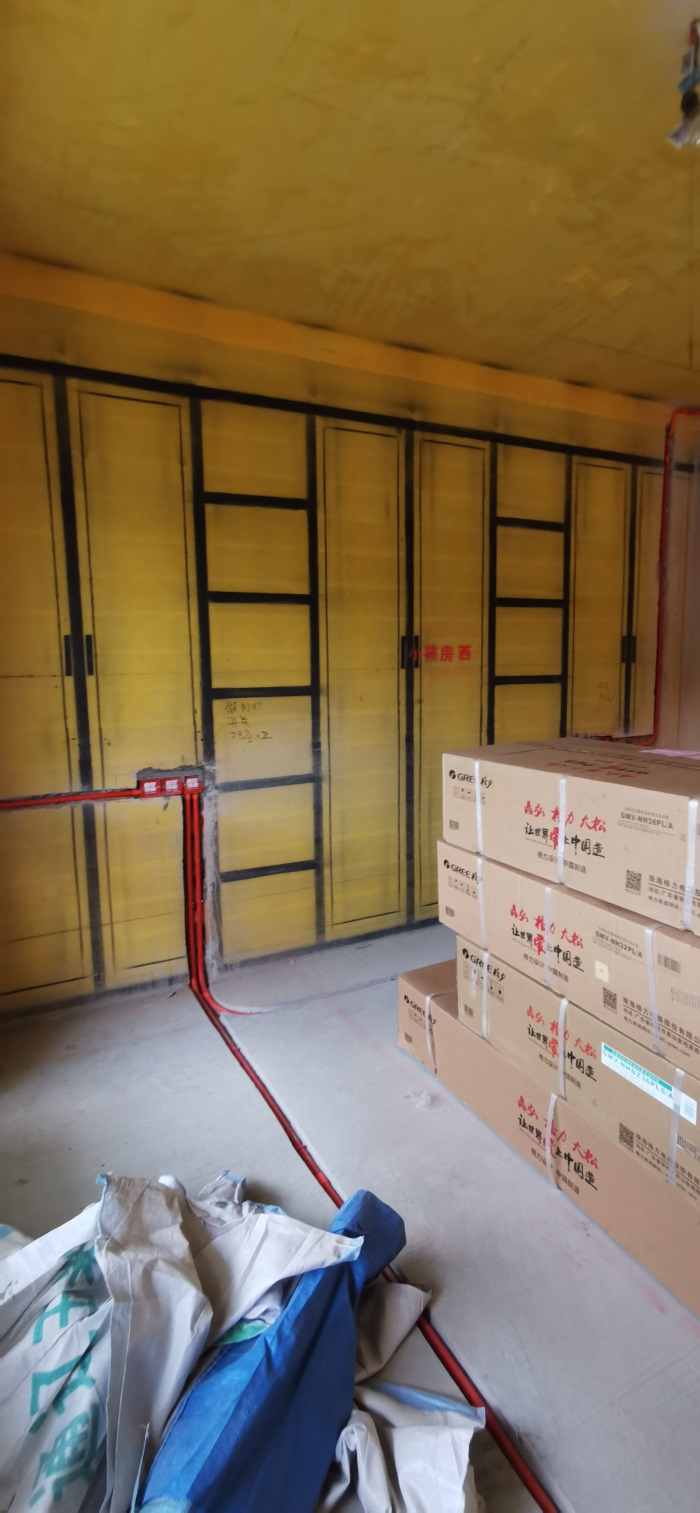

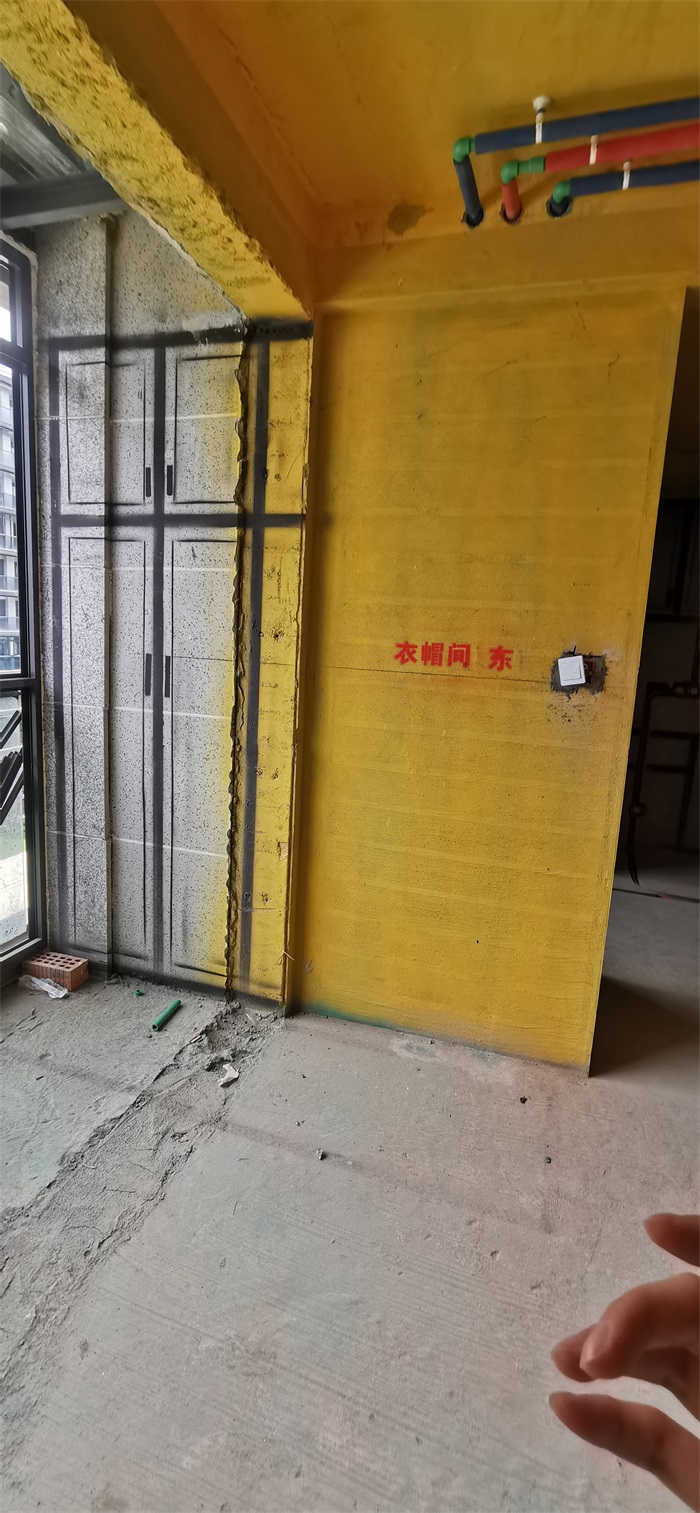

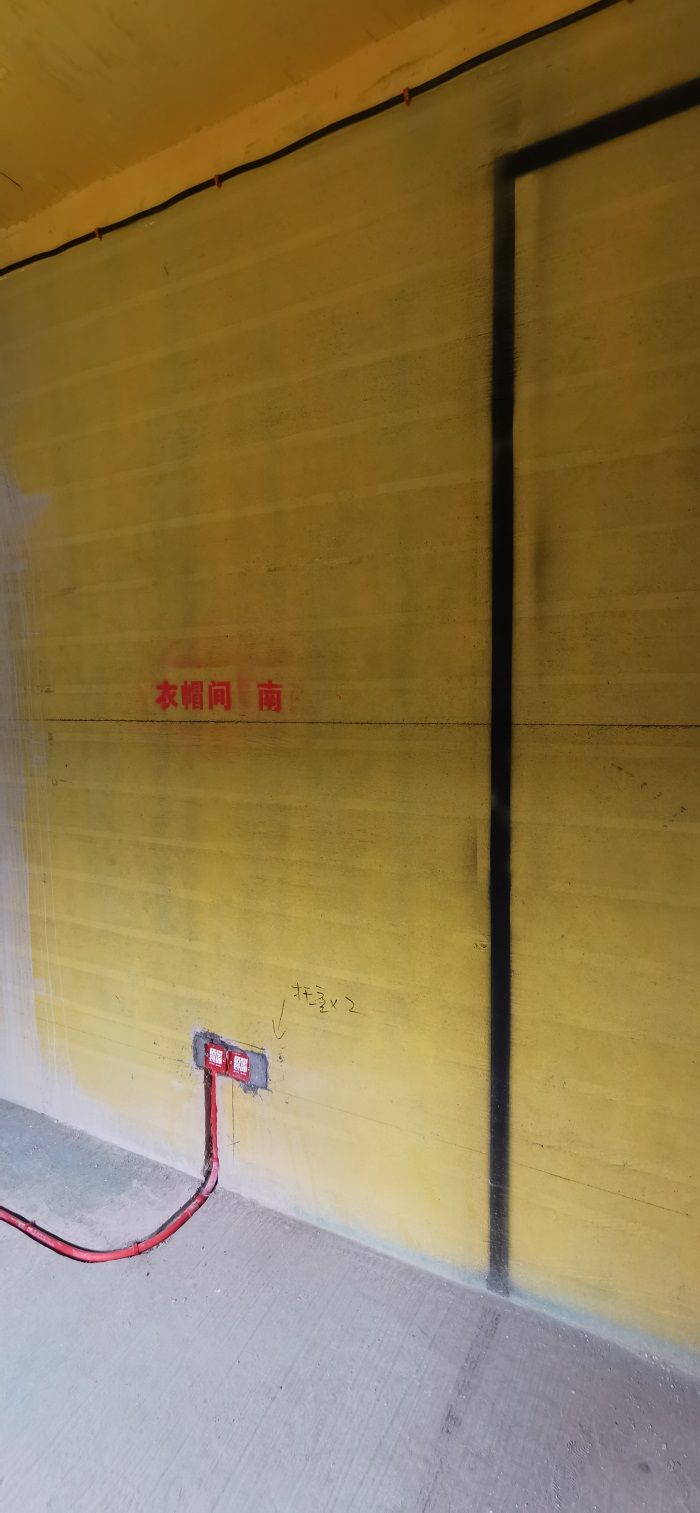

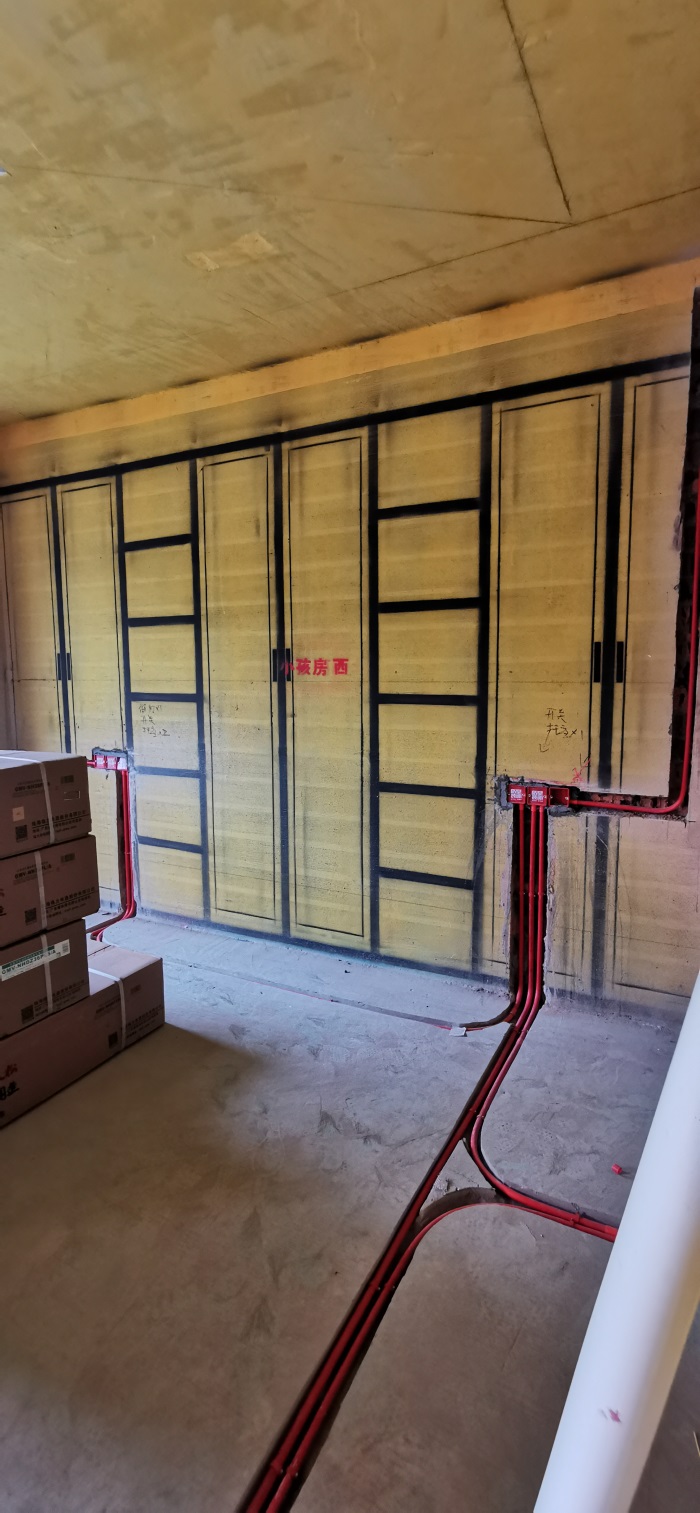

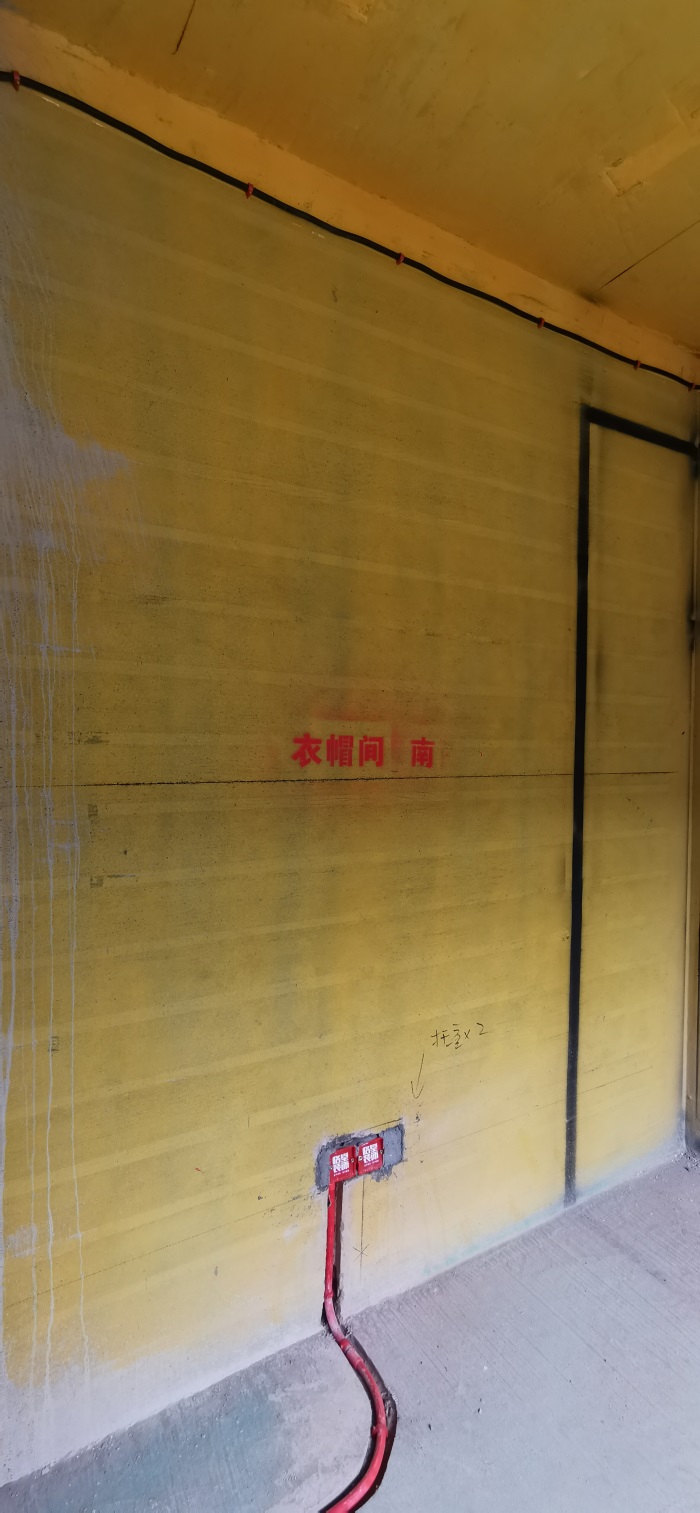

衣帽间水电布线

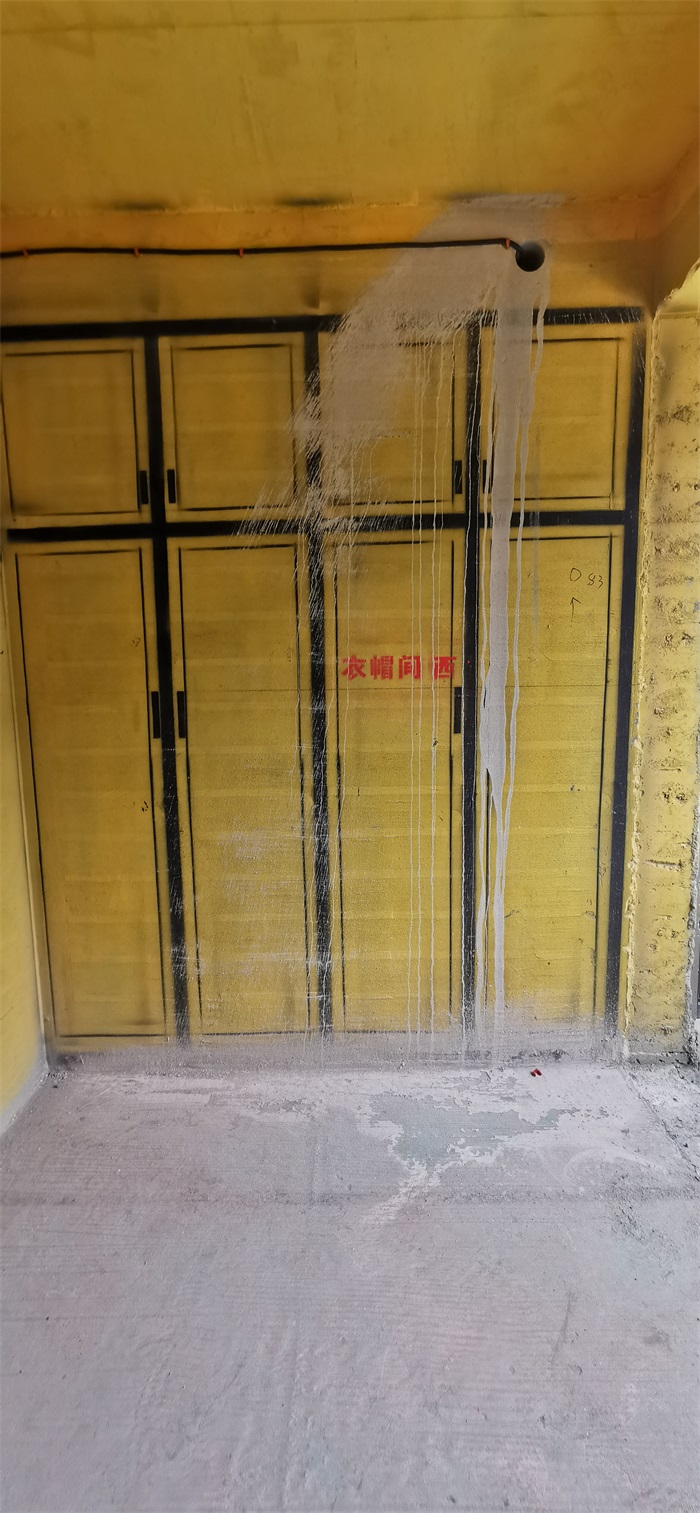

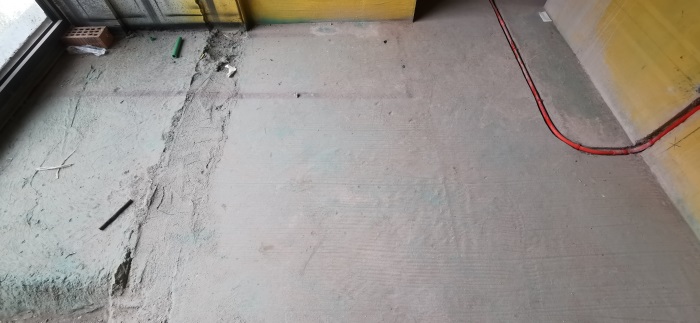

衣帽间对角

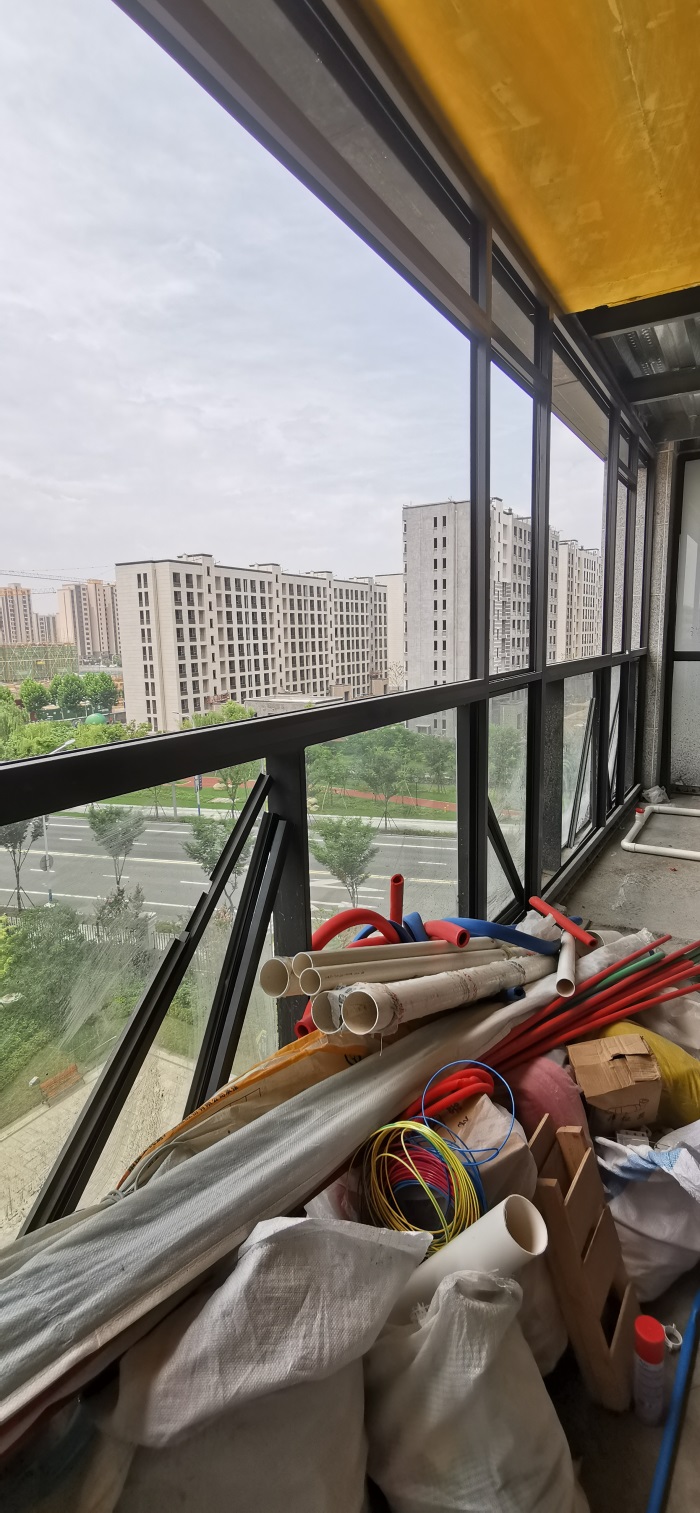

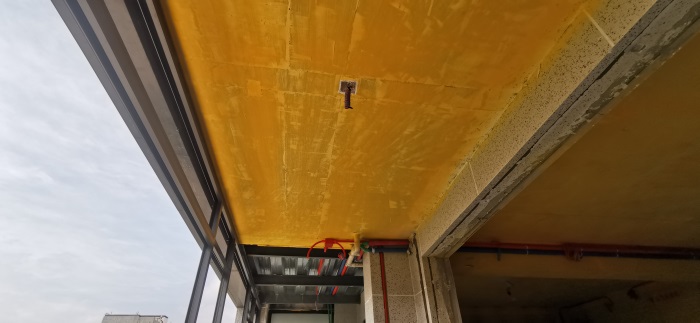

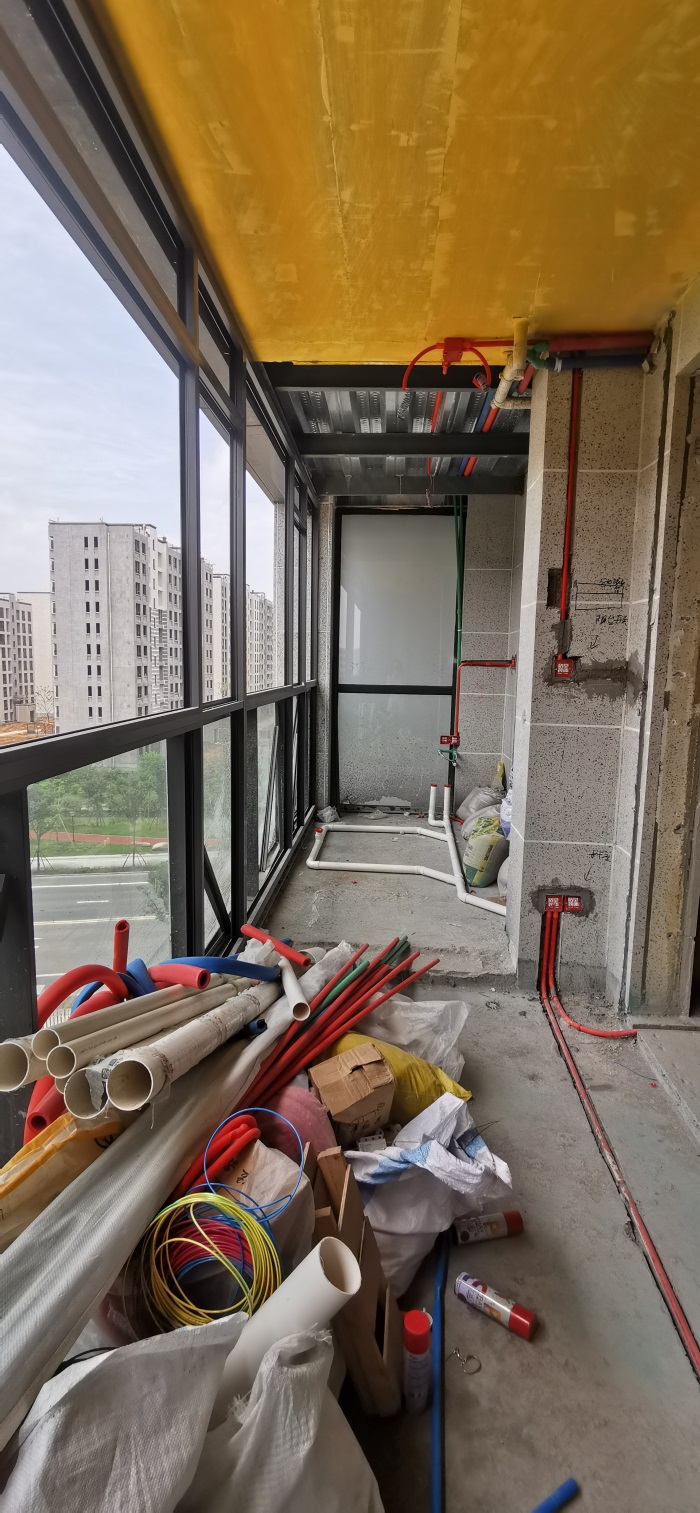

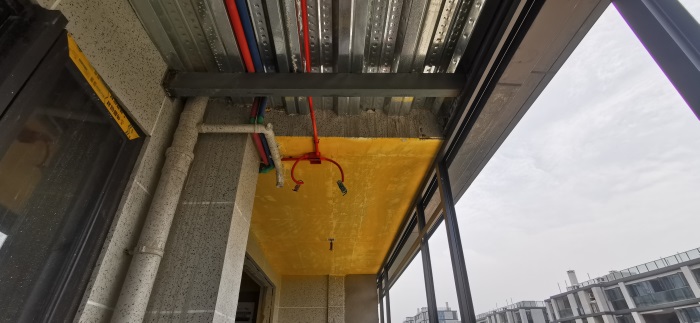

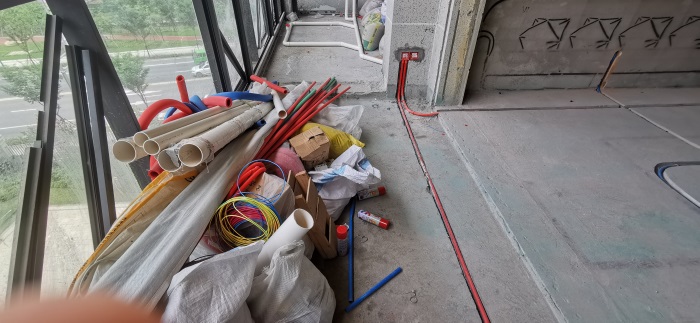

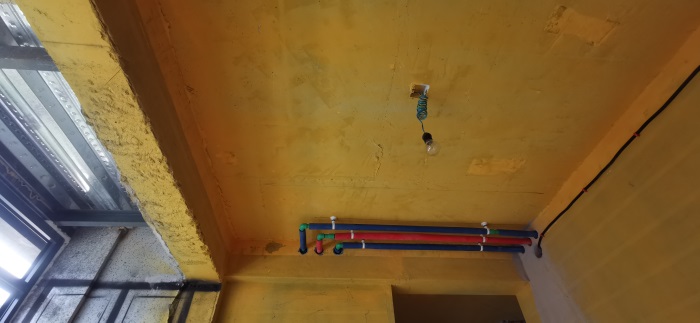

阳台水电布线

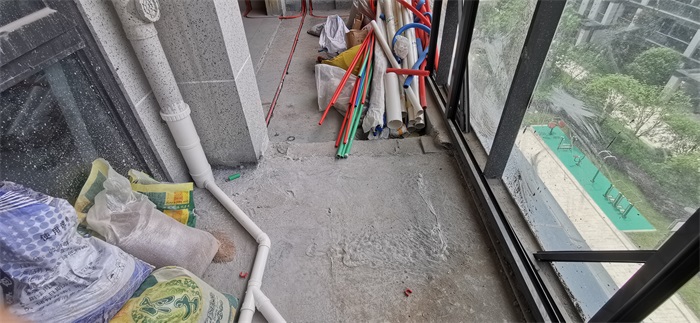

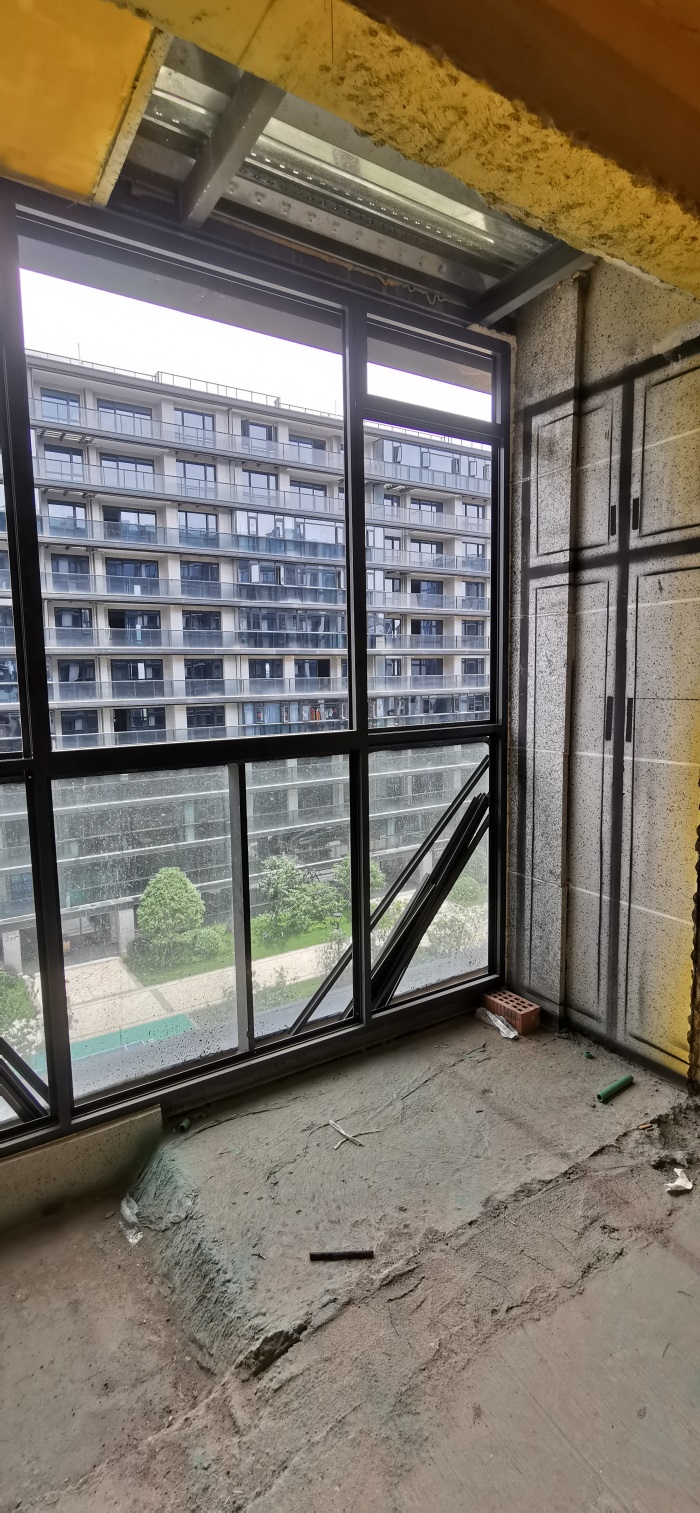

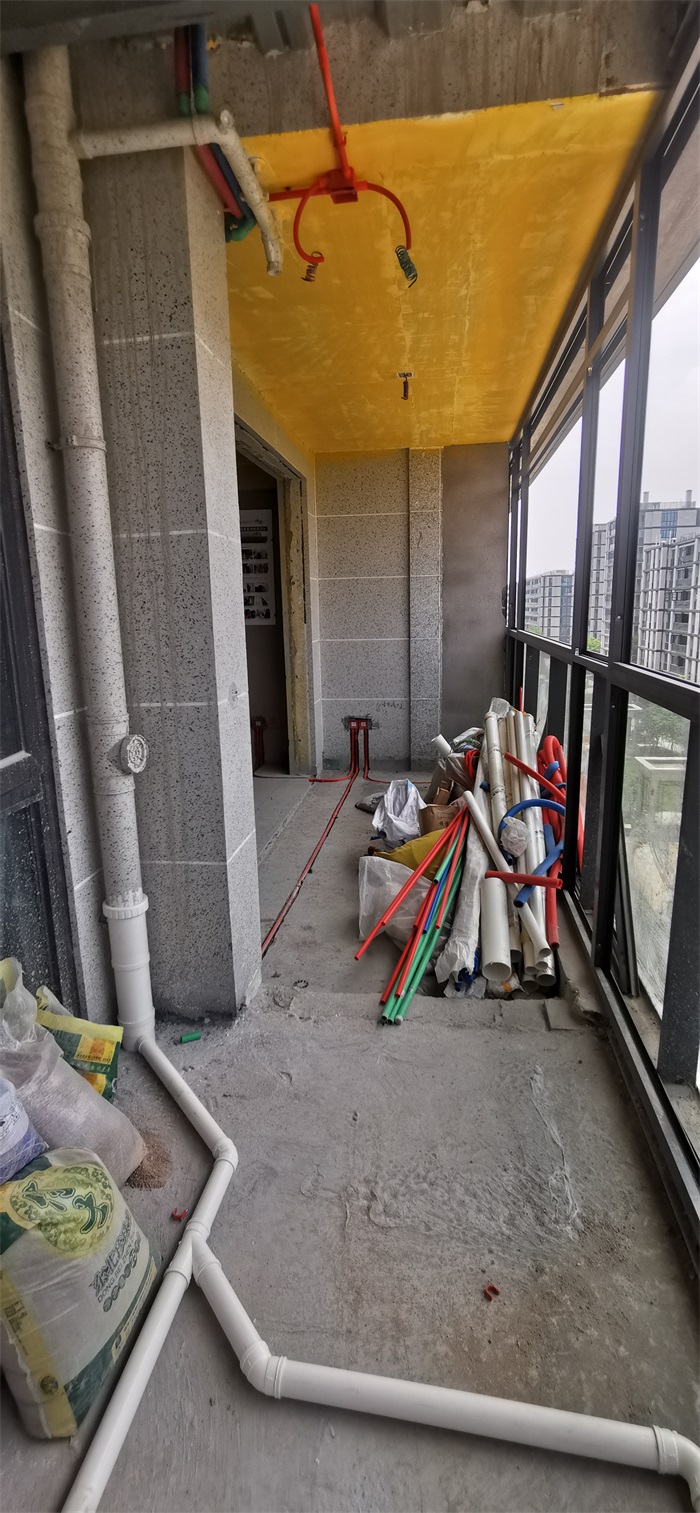

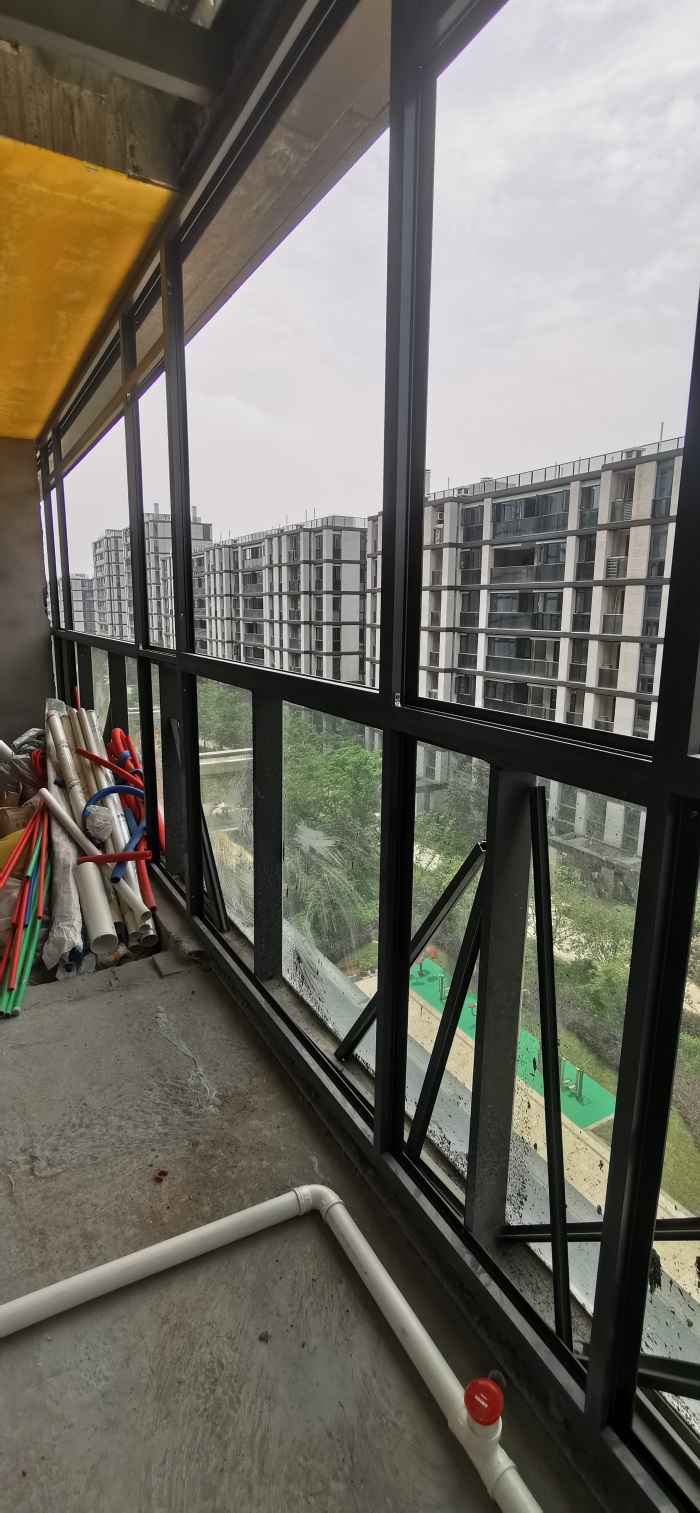

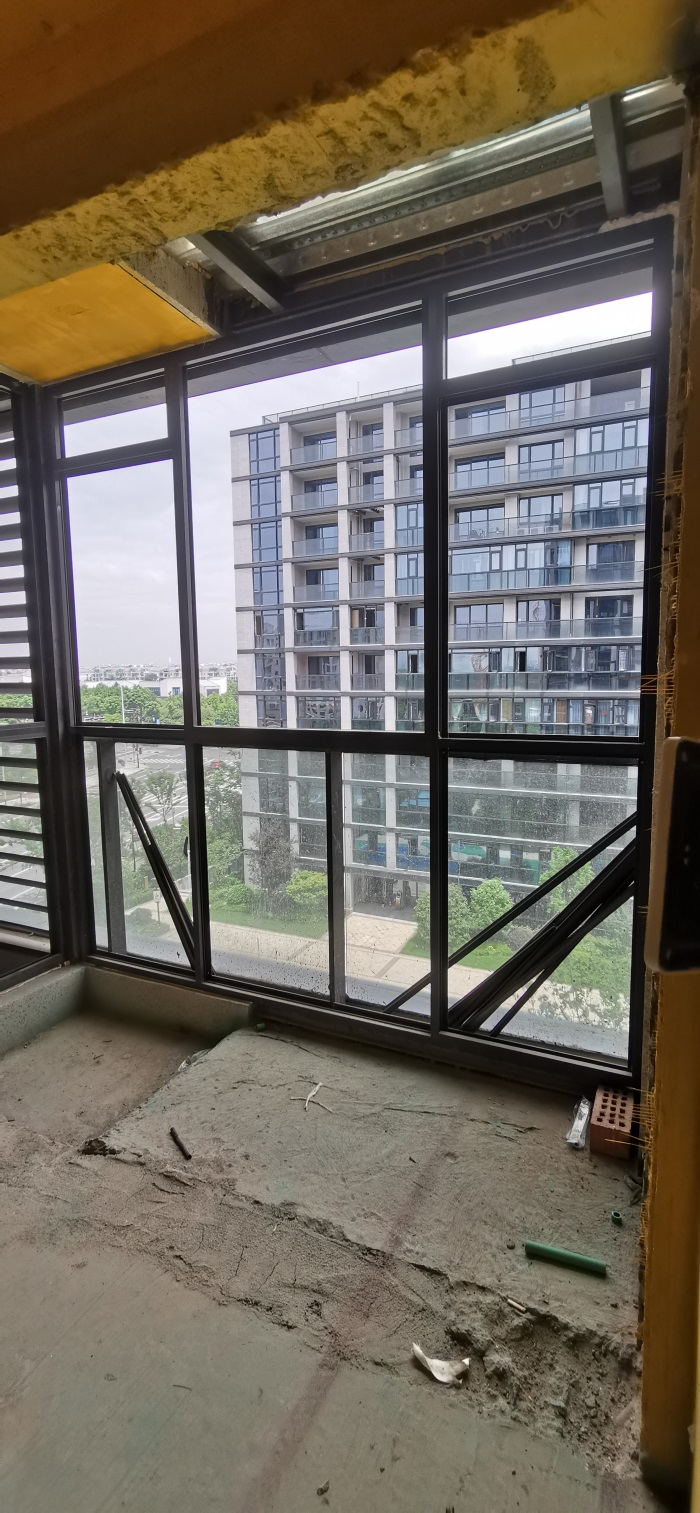

阳台对角

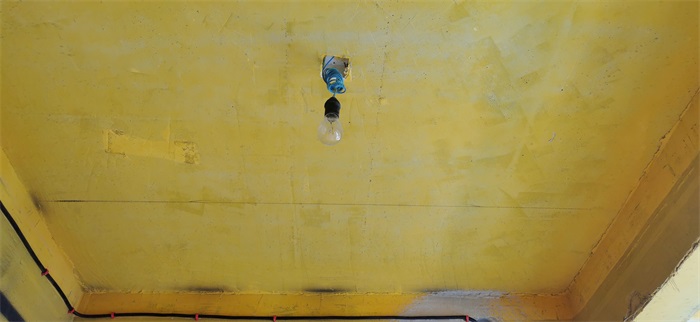

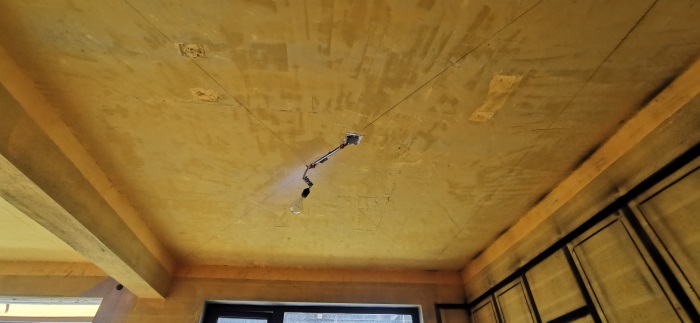

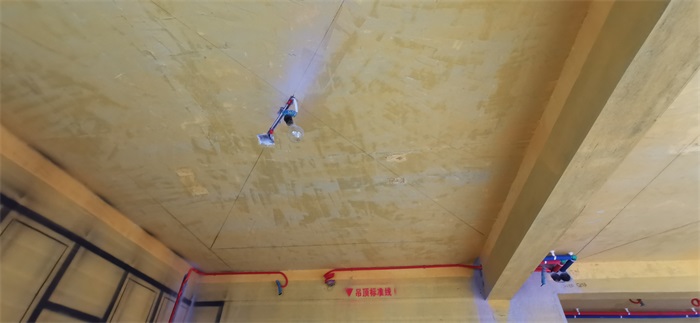

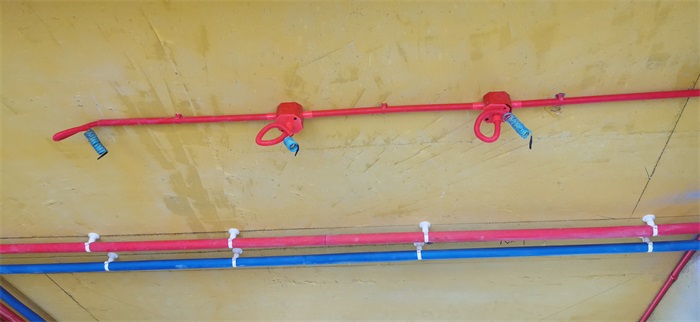

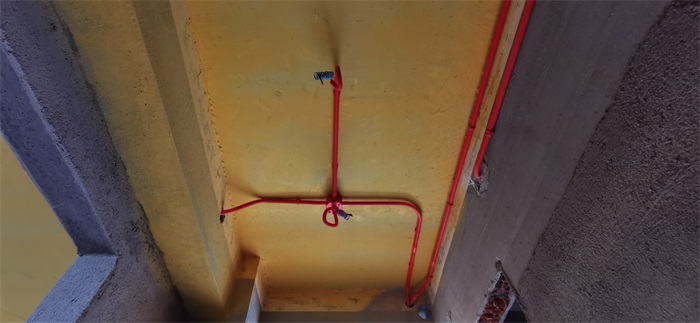

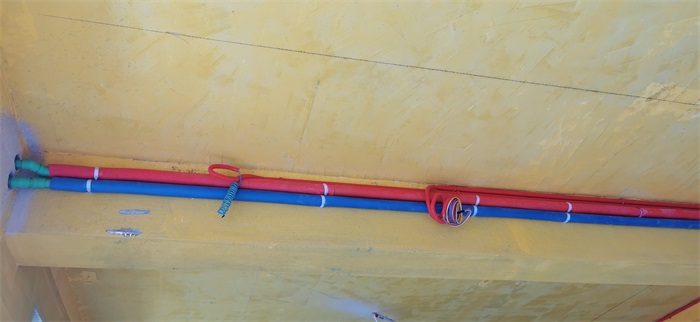

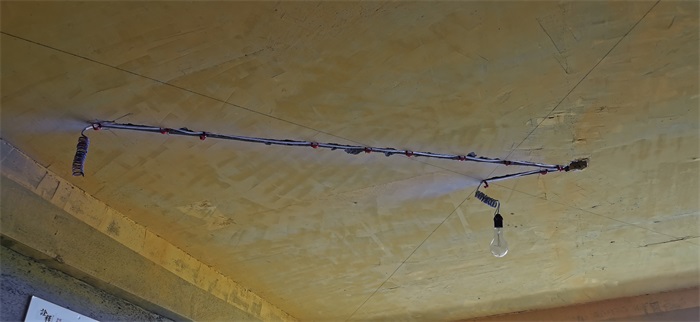

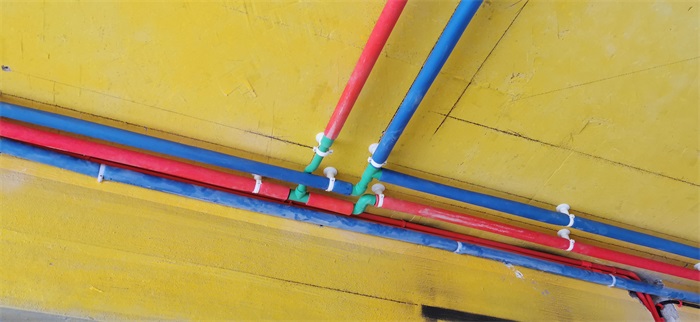

灯头线套黄腊管保护，筒灯电线用波纹管保护。管卡细节：格堂装饰所有的水管每80CM一个管卡进行固定处理，标准均匀受力确保水管在顶部稳固且水在流动时没有异响。

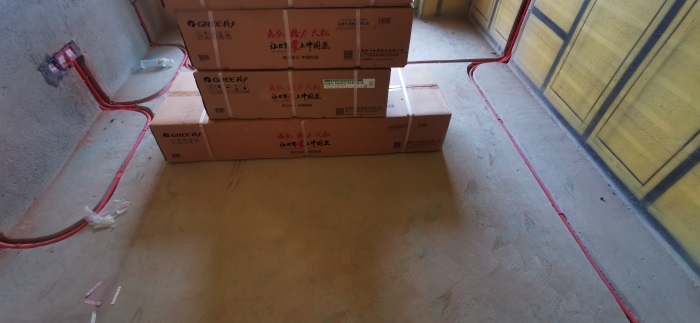

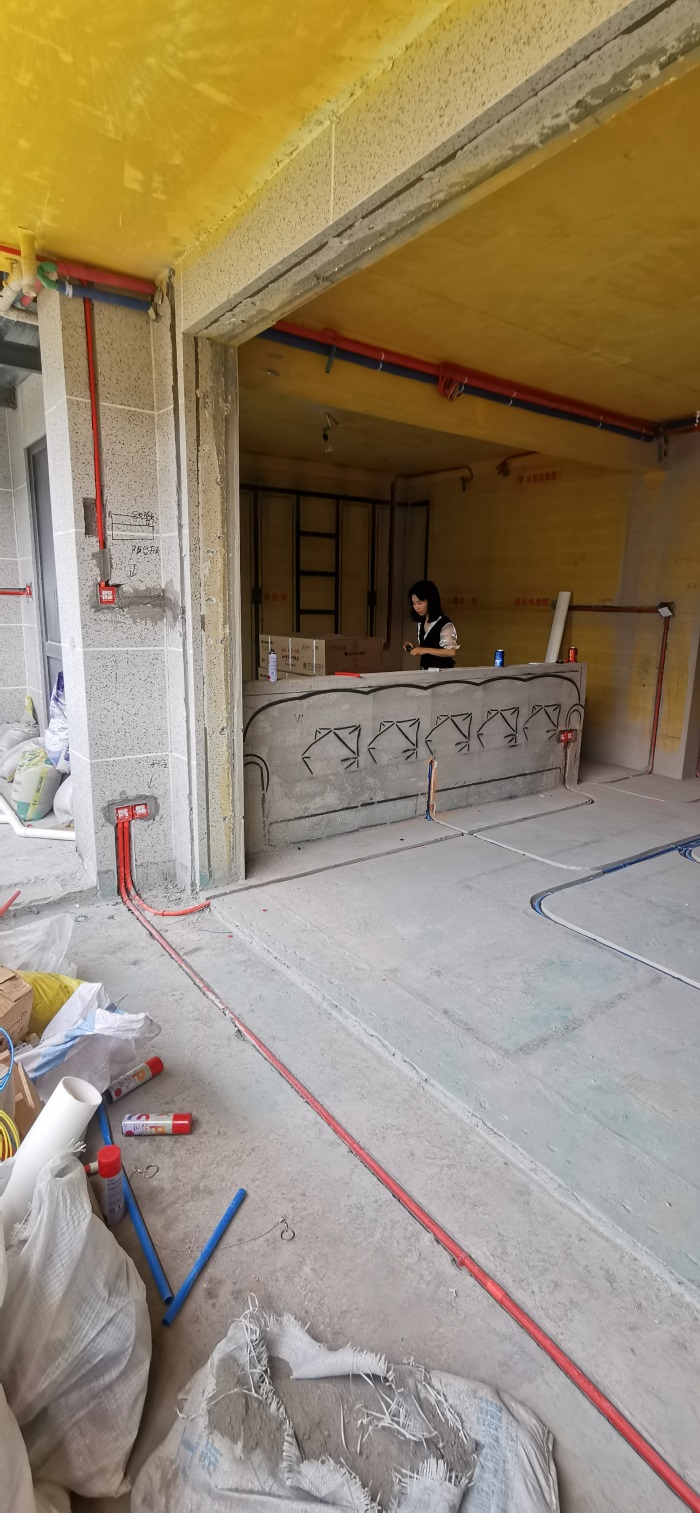

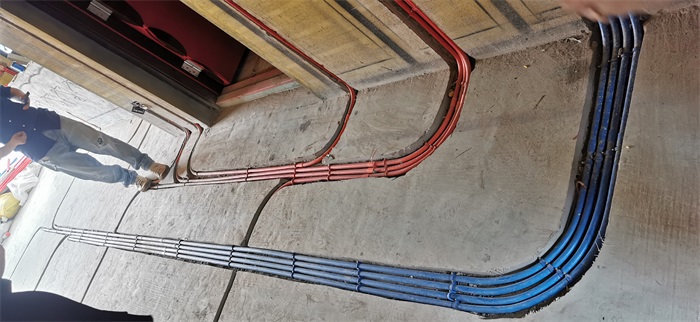

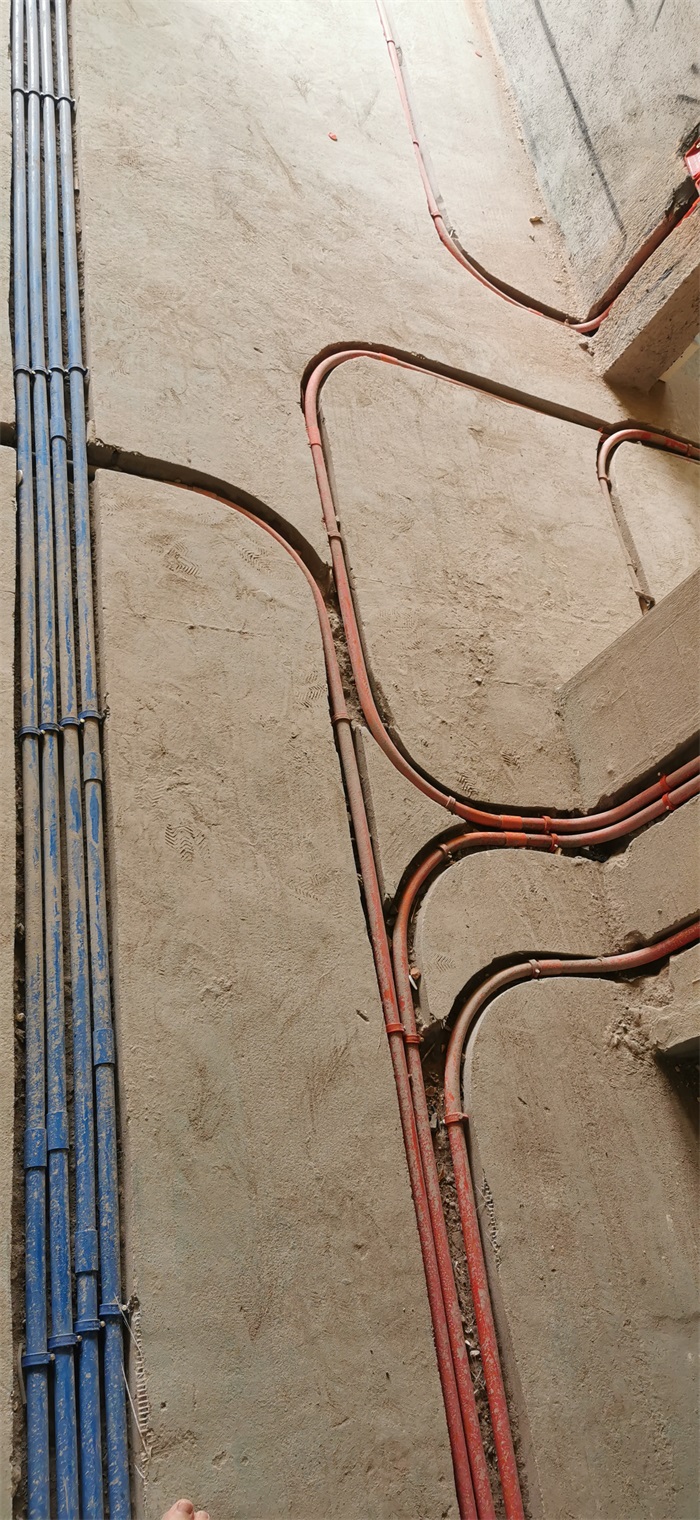

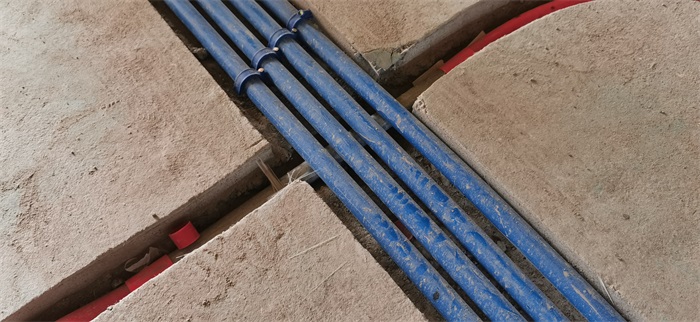

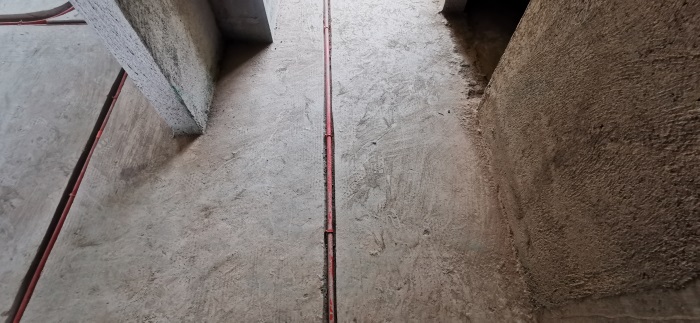

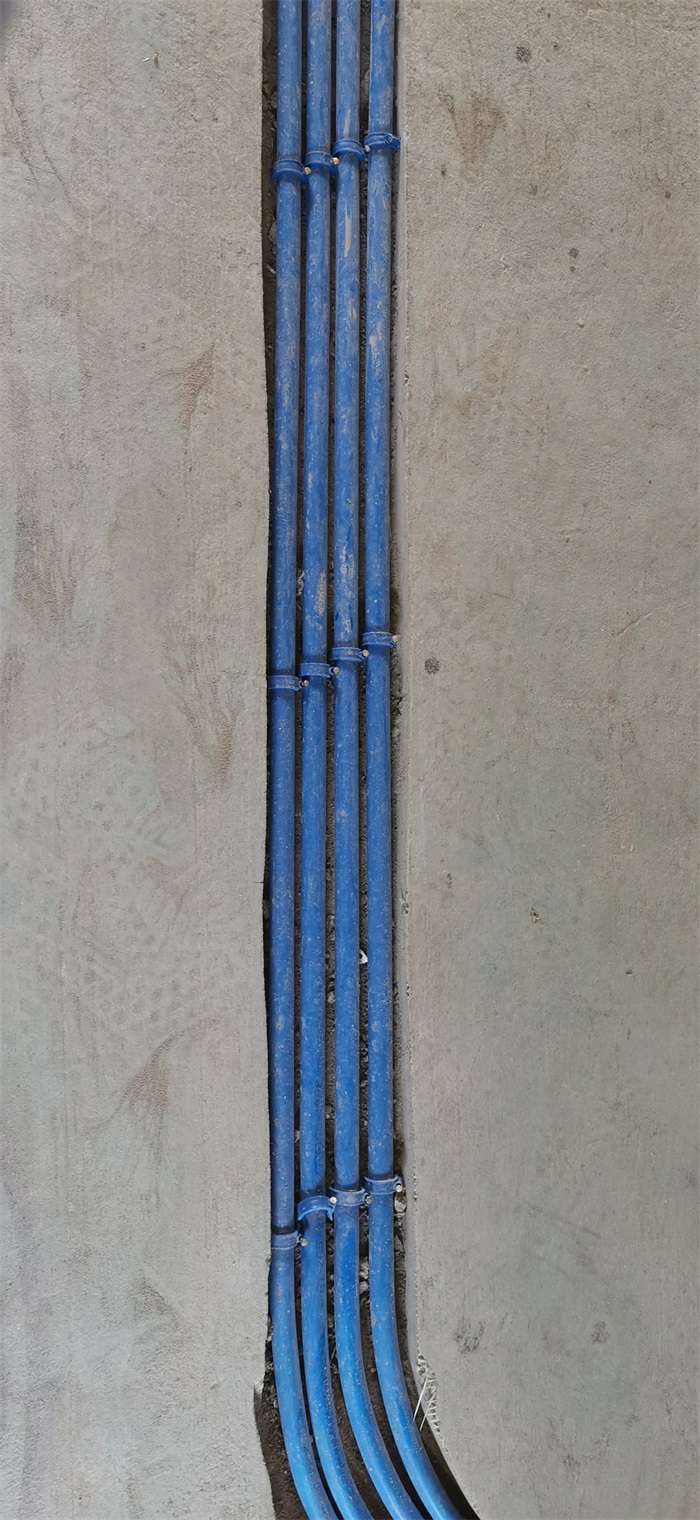

墙角禁止走管，距墙30公分以上。红色为强电，蓝色为弱电，强弱电间间距30CM，如有交界用金属屏蔽管，避免强电对弱电信号造成干扰。地面线管并排2根以上管卡并排顺钉，间隙均匀。
。

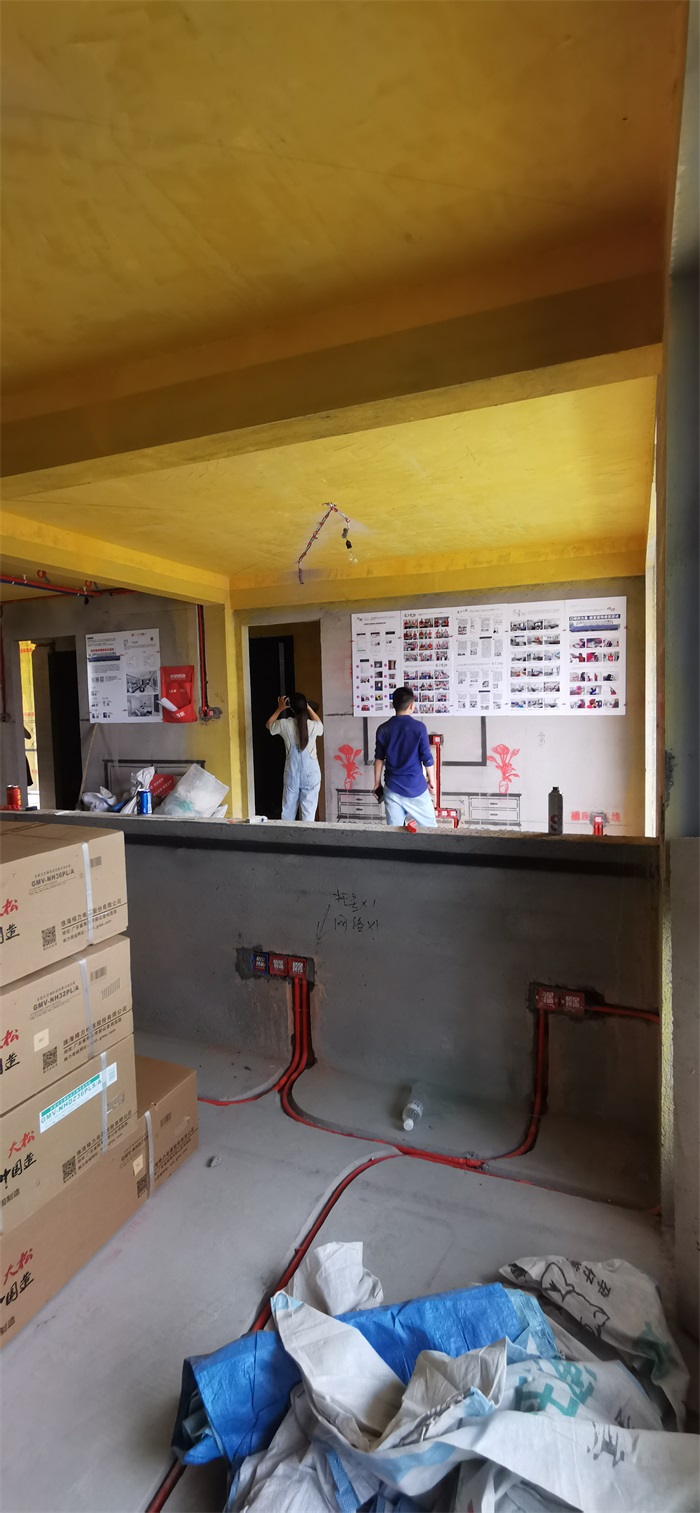

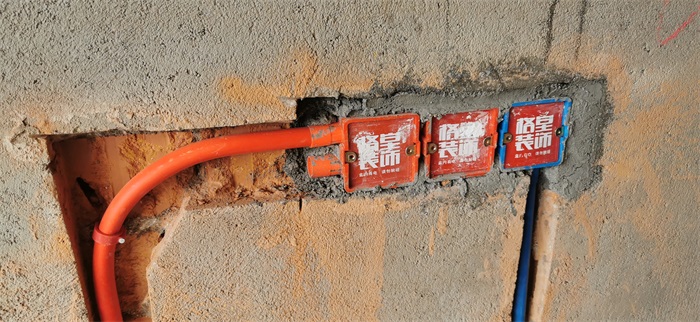

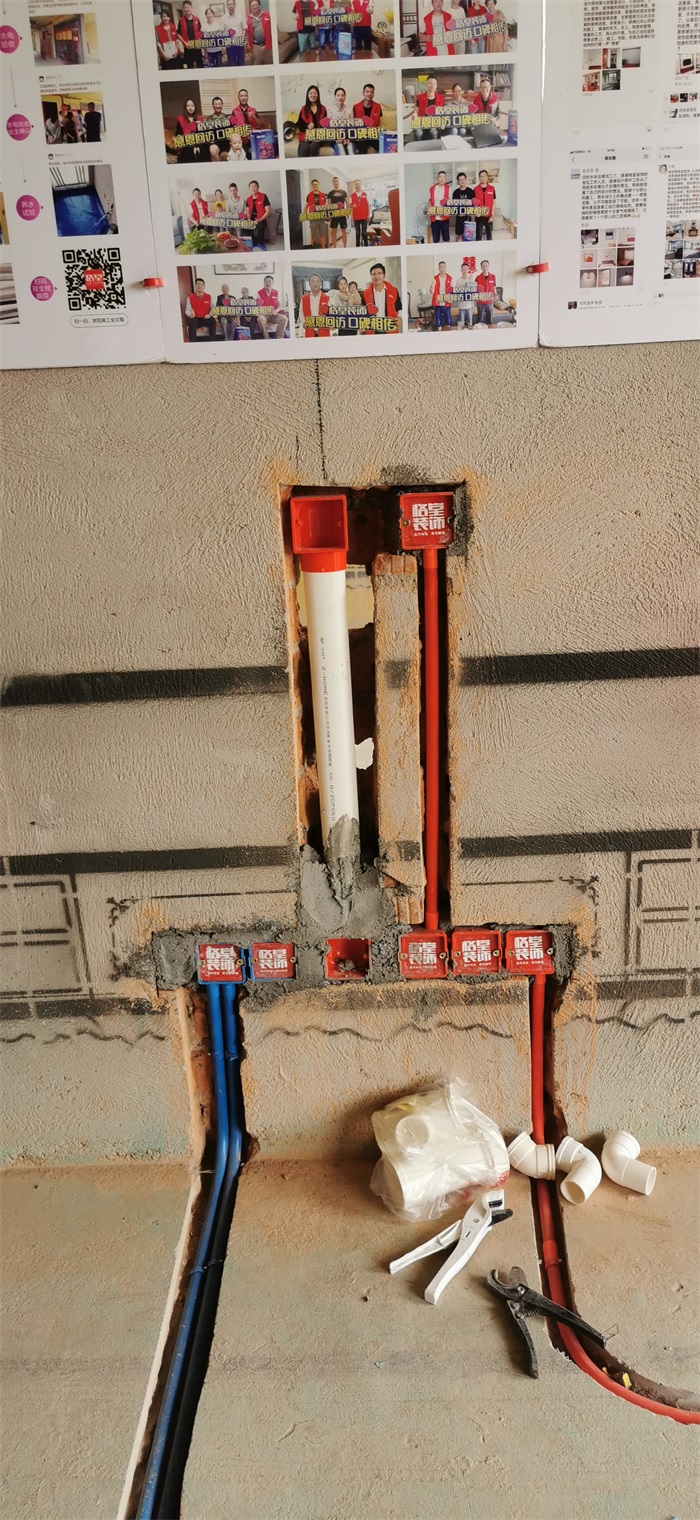

强电用红线盒、红线管，弱电用蓝线盒、蓝线管。线管要加杯梳，方便抽拉电线和后期维护。暗管预留：格堂装饰在水电工艺施工阶段，对液晶电视、机顶盒等设备线管进行提前预埋处理，确保设计美观度。暗盒用格堂专用保护盖都保护好，防止砂石掉落。
