誉江南14-3-6 #125ml 北欧——梦境

发表于 2020-6-26 16:36:46

本帖最后由 92uu.xyz呦站于 2020-6-27 11:52 编辑

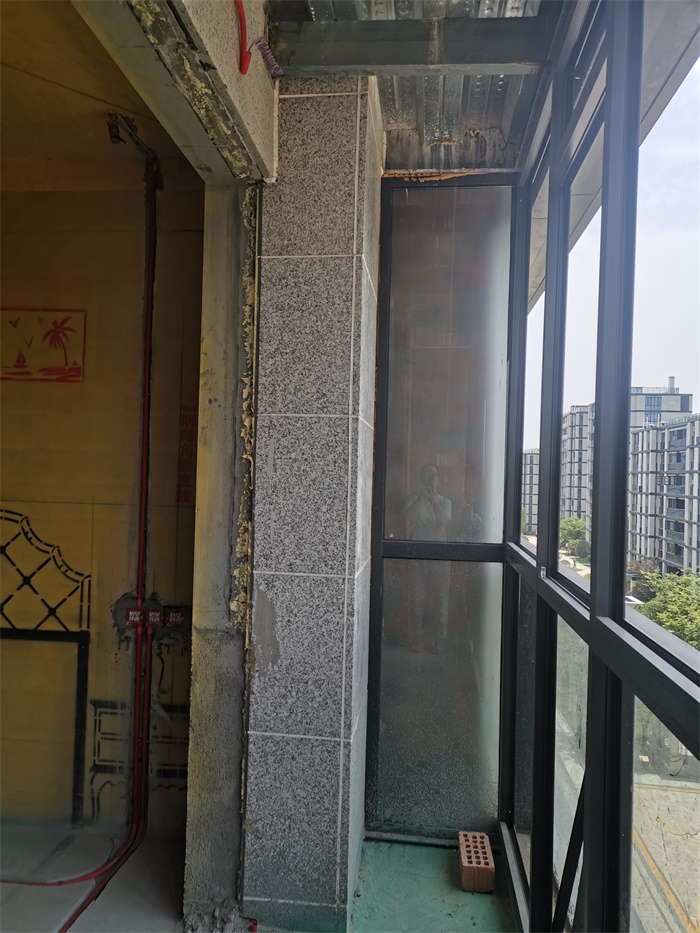

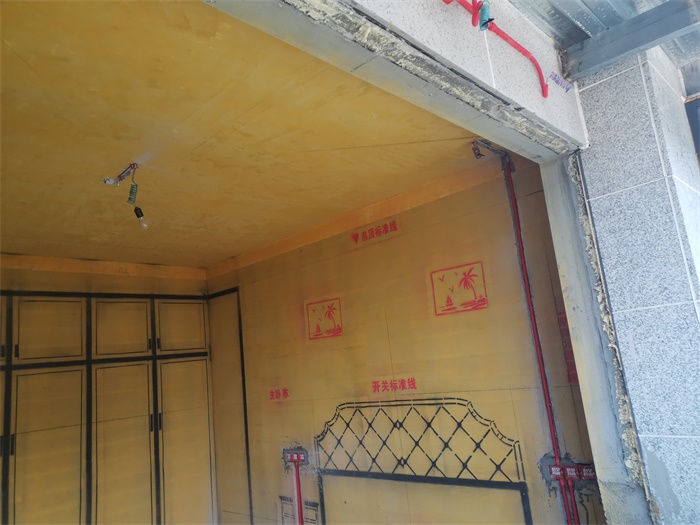

主卫衣帽间

发表于 2020-6-26 16:38:08

本帖最后由 92uu.xyz呦站于 2020-6-27 11:56 编辑

主卫衣帽

发表于 2020-6-26 16:39:03

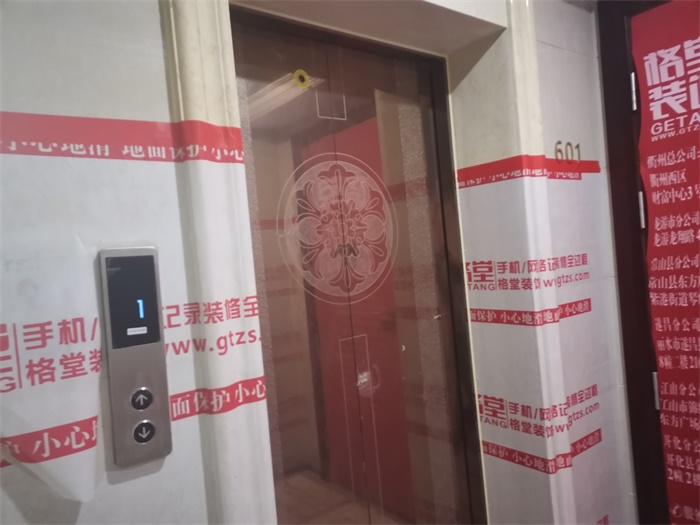

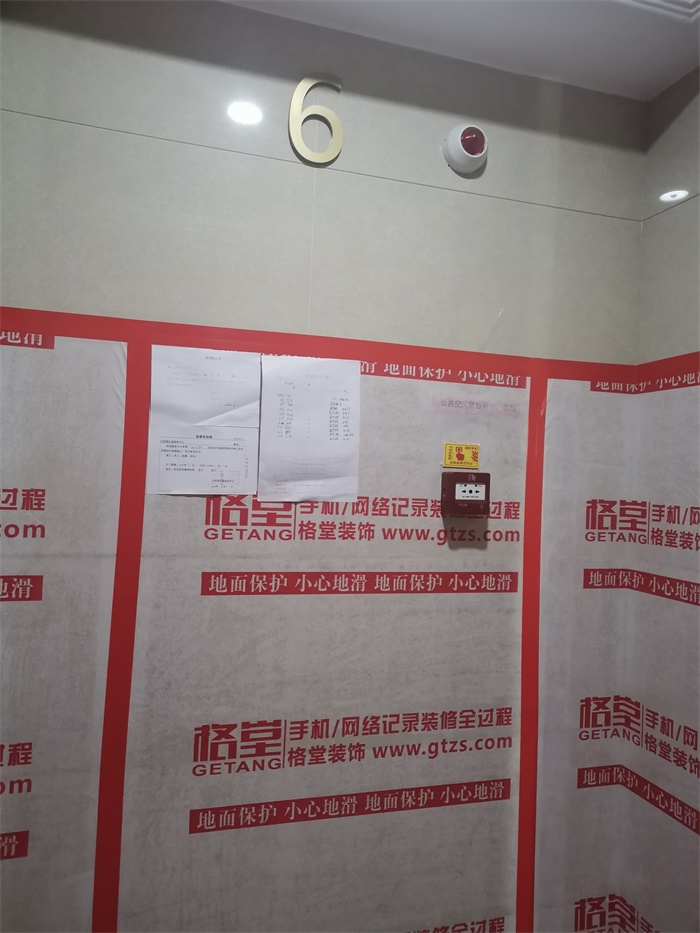

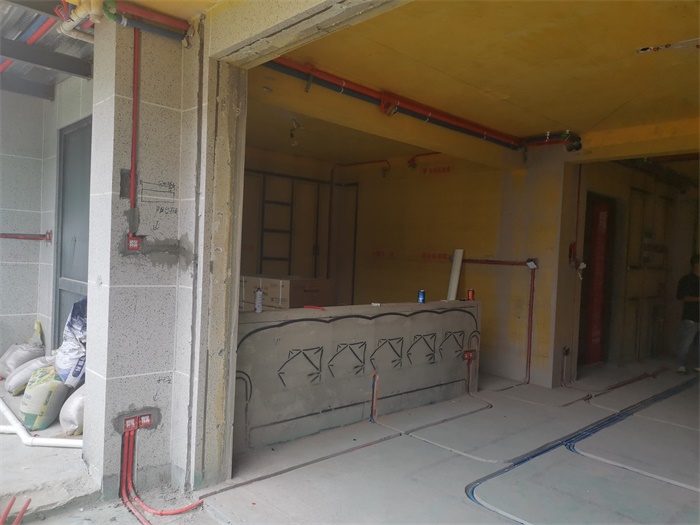

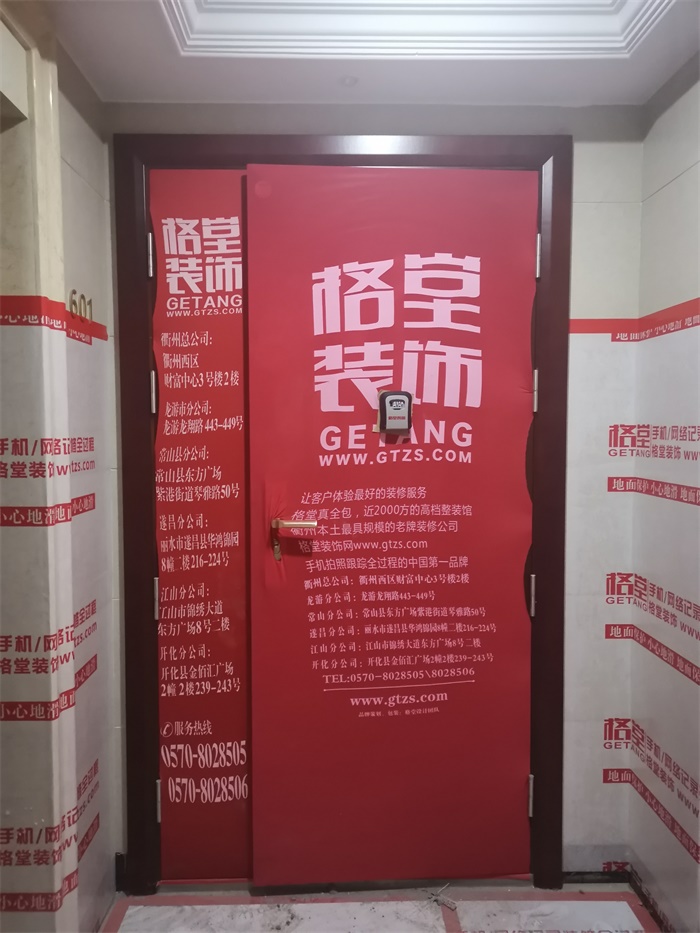

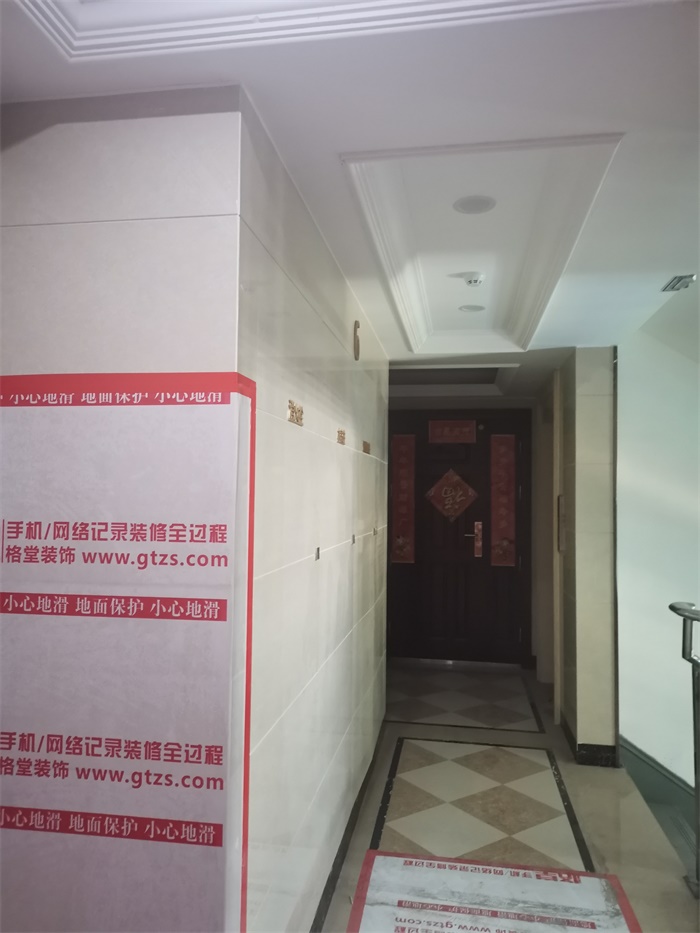

进门

发表于 2020-6-26 16:40:09

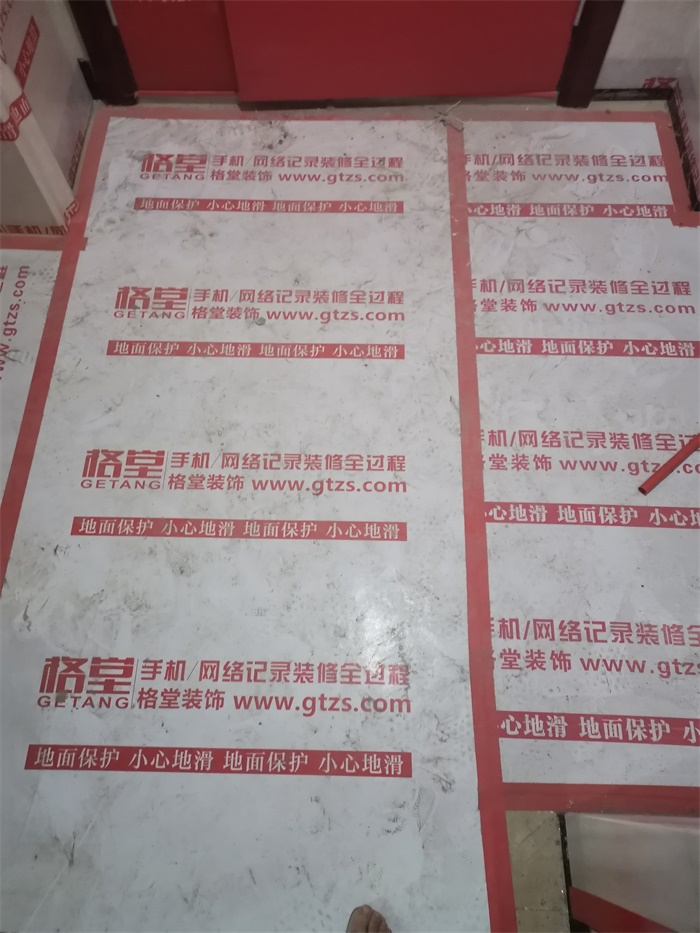

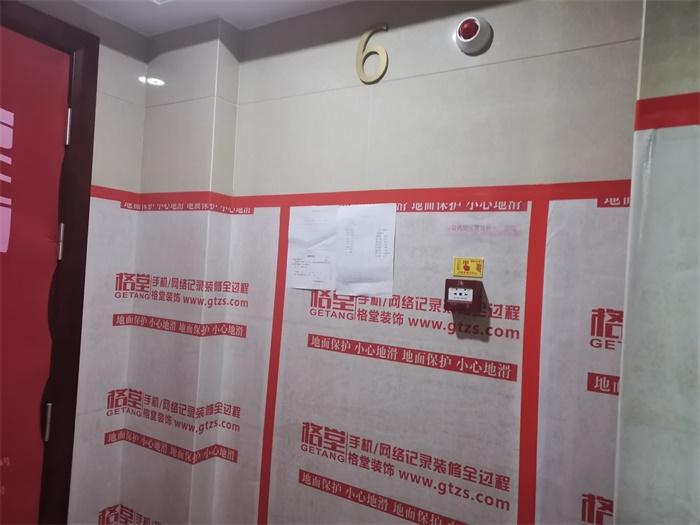

门口保护对角

发表于 2020-6-26 16:48:52

本帖最后由 92uu.xyz呦站于 2020-6-27 10:58 编辑

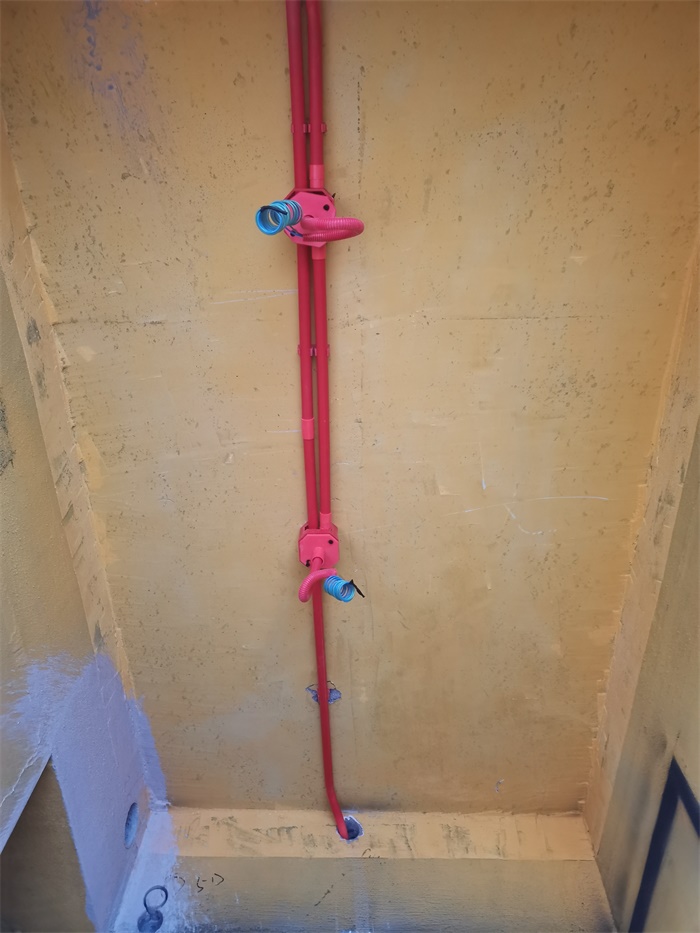

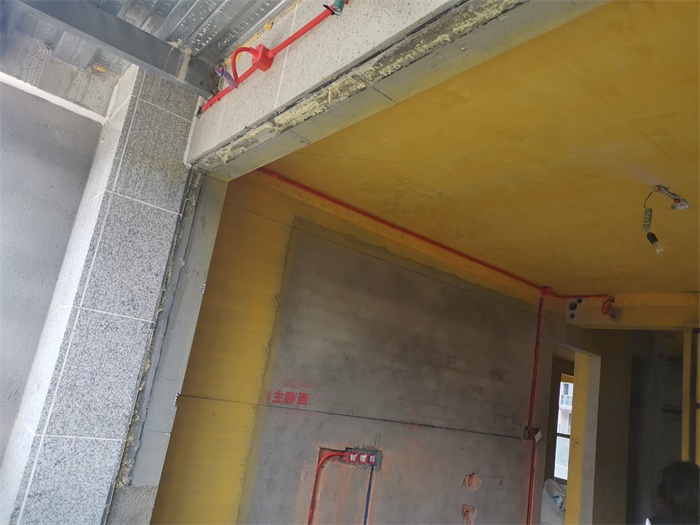

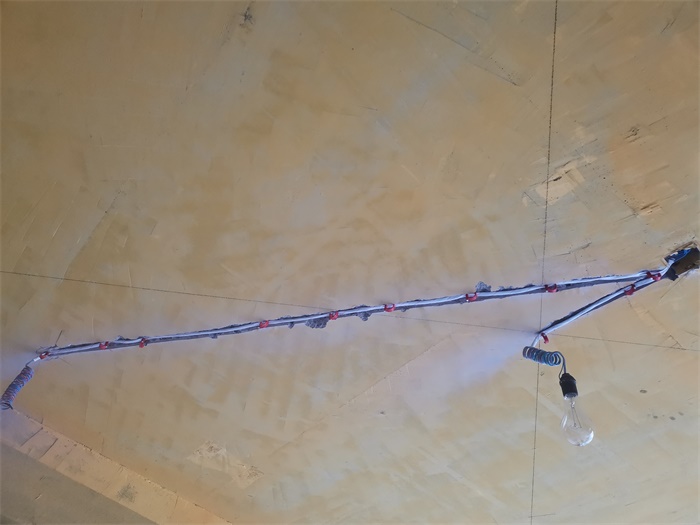

射灯筒灯连线处须用波纹管套接，以防止后期时拉伤到电线。

建筑楼板底面由于不能开槽过深，需要套用黄腊管原

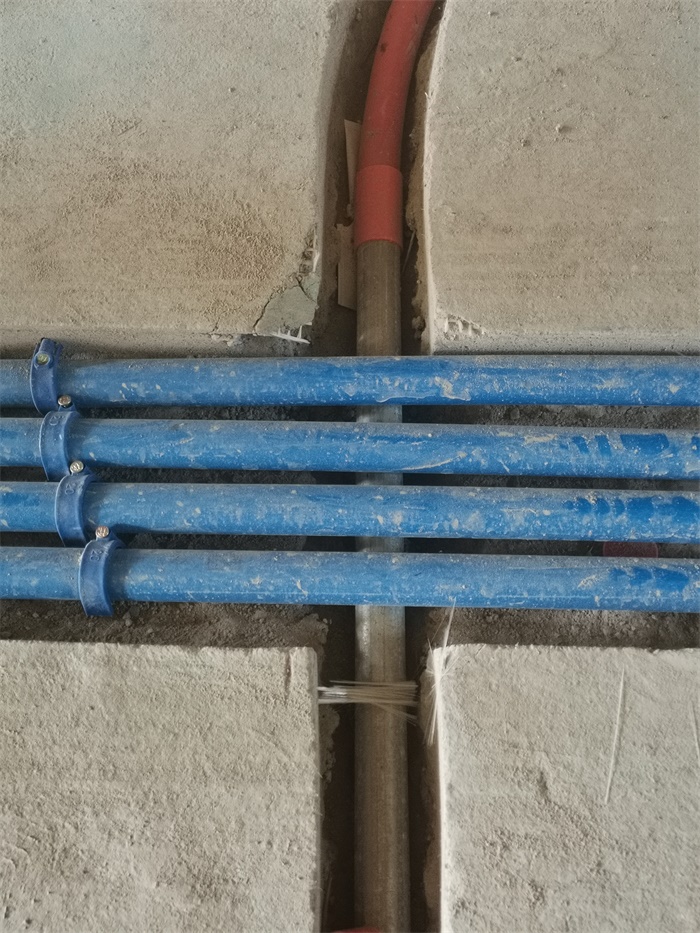

强弱电相交时强电管须套铁管防止弱电信号干扰

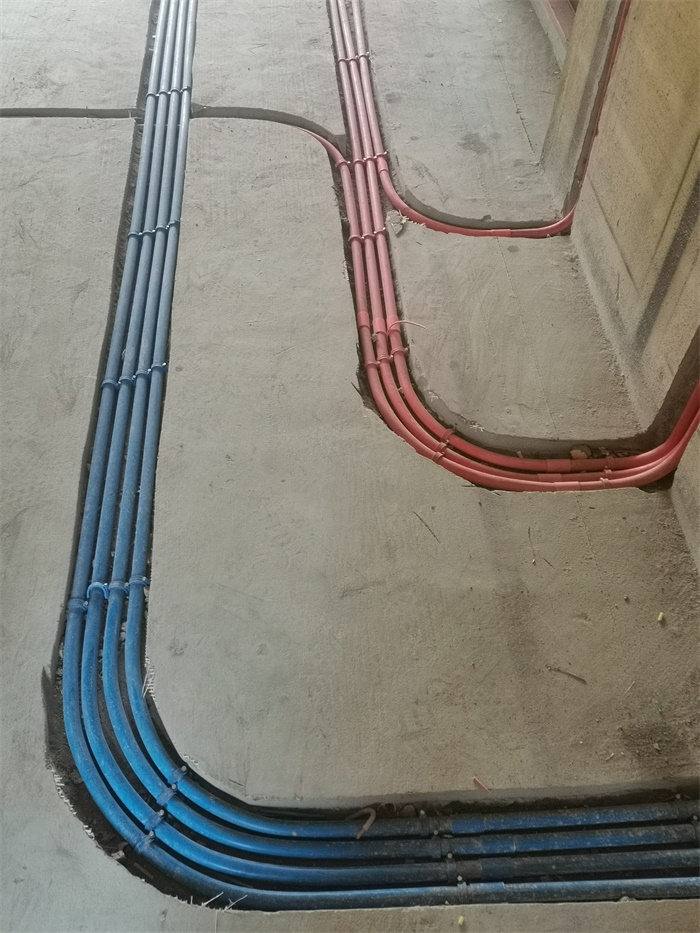

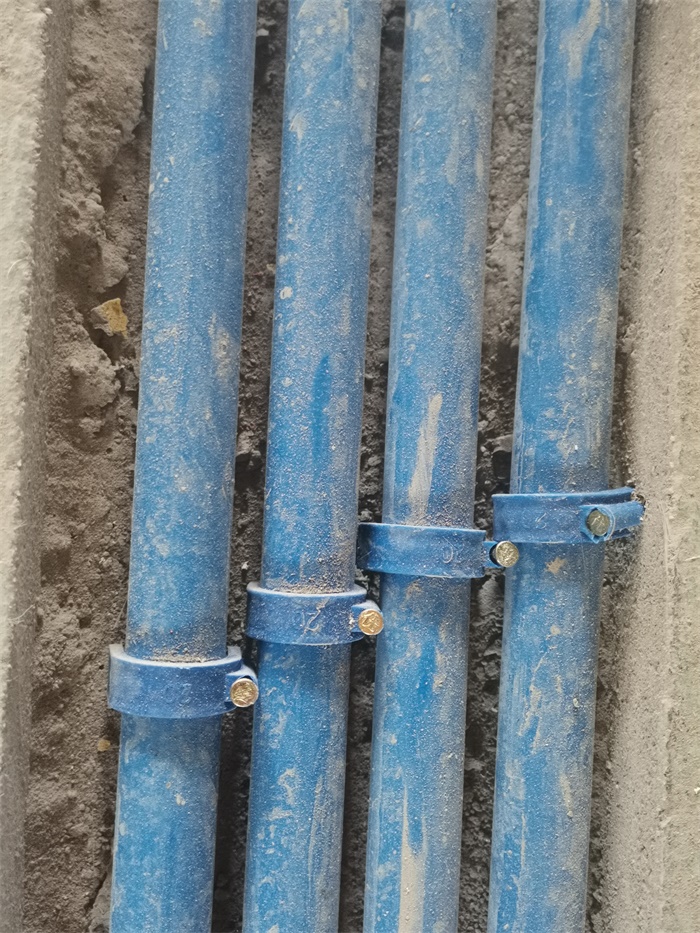

线管错位顺钉

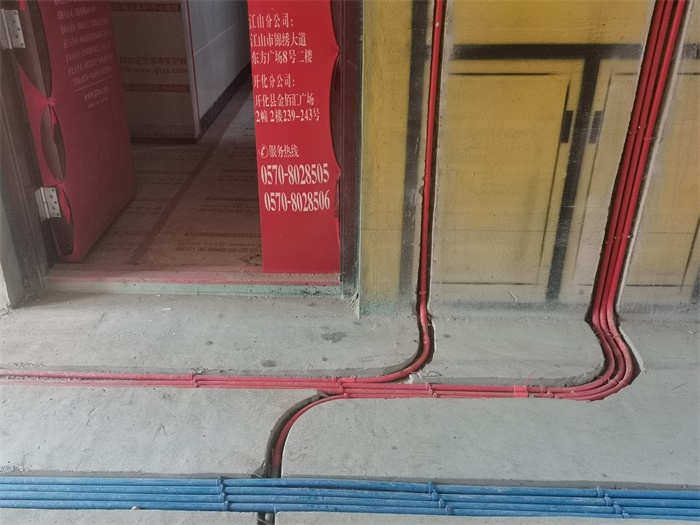

强弱电必须相隔30厘米以上，离开墙角30厘米以上。

发表于 2020-6-26 16:54:17

本帖最后由 92uu.xyz呦站于 2020-6-27 10:55 编辑

暗管预留：格堂装饰在水电工艺施工阶段，对液晶电视、机顶盒等设备线管进行提前预埋处理，确保设计美观度。

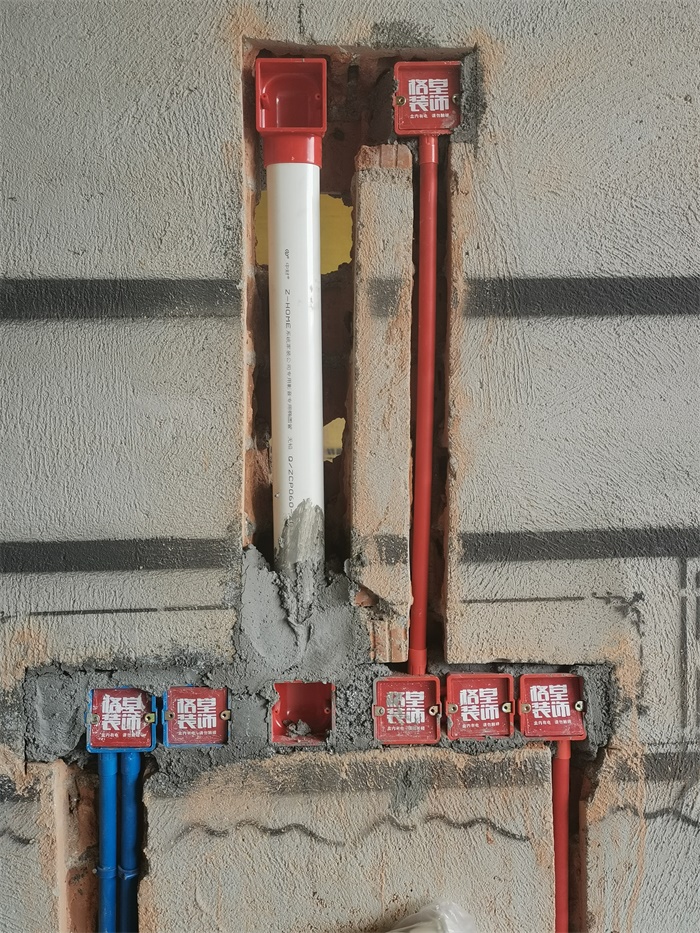

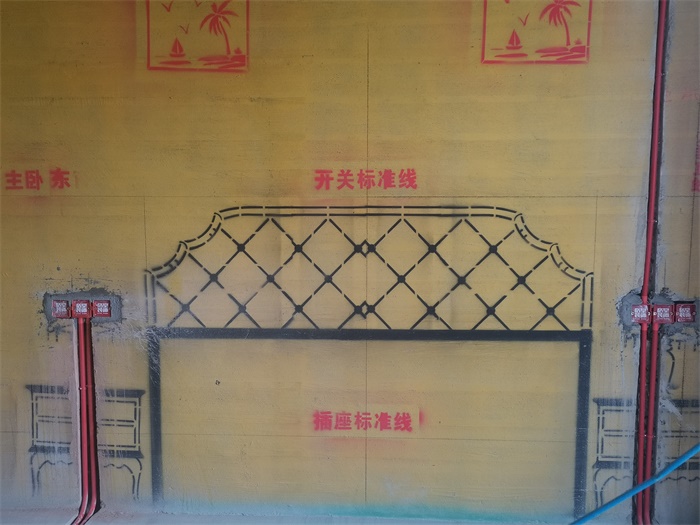

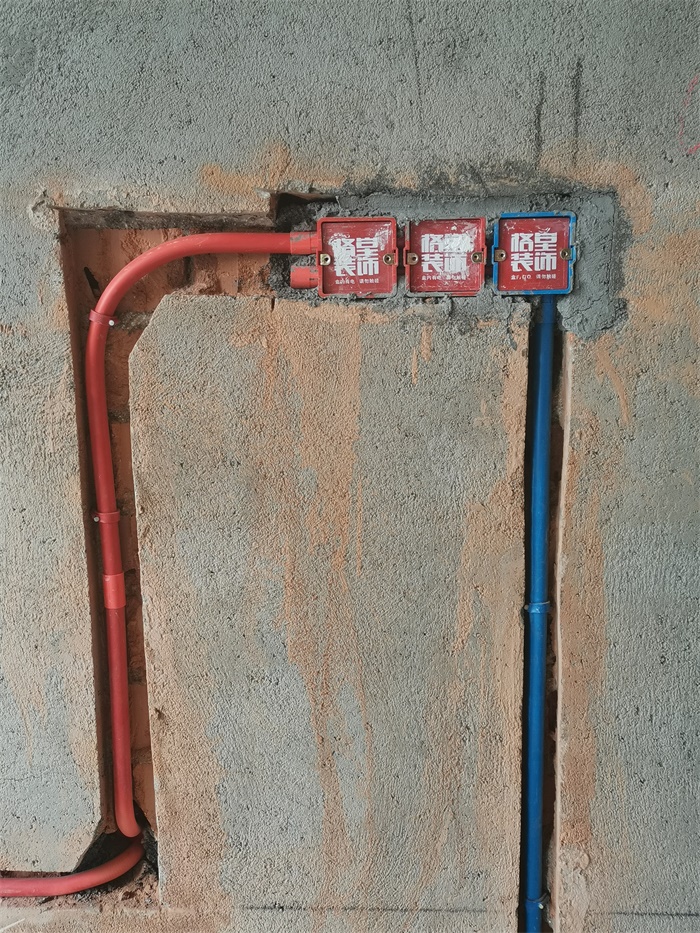

同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接

墙角禁止走管，距墙30公分以上

发表于 2020-6-26 16:58:23

本帖最后由 92uu.xyz呦站于 2020-6-27 11:07 编辑

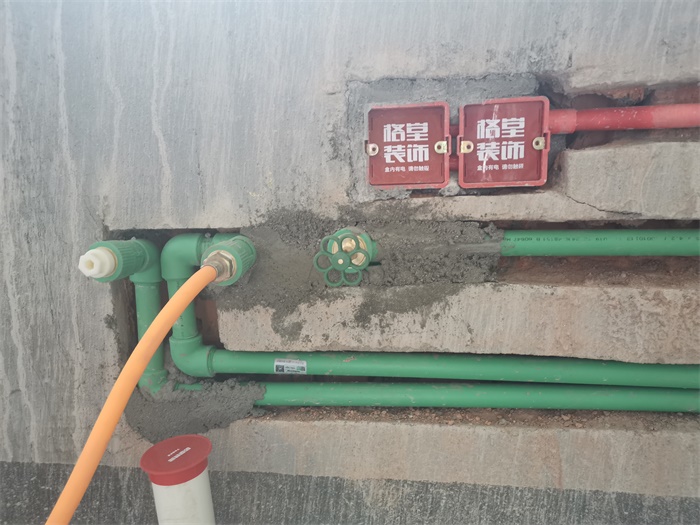

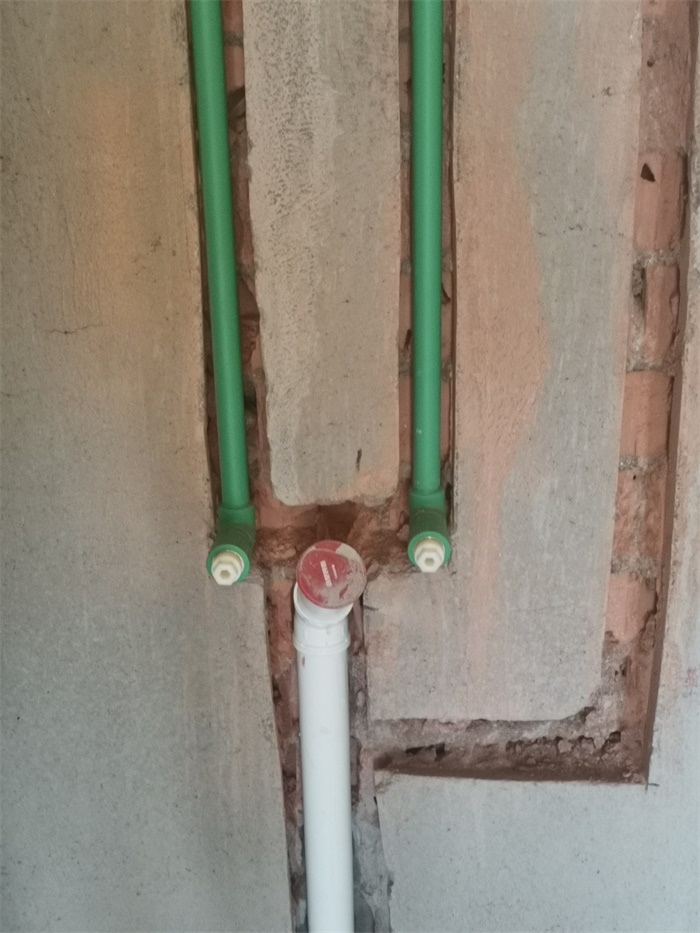

柜内内水管接头固定好后必须出墙面，以防接头处漏水渗透到墙面，淋浴间内水管接头须比瓷砖低1-1.5公分左右。柜体内水管接头外接，能及时发现漏水。

柜体内水管接头外接，能及时发现漏水。

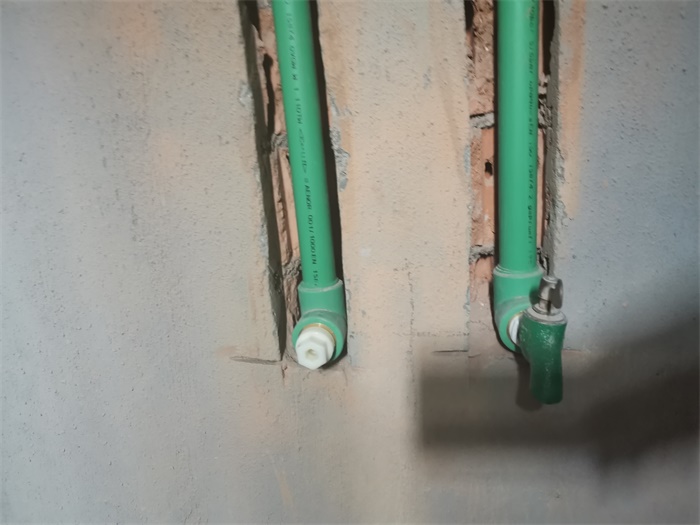

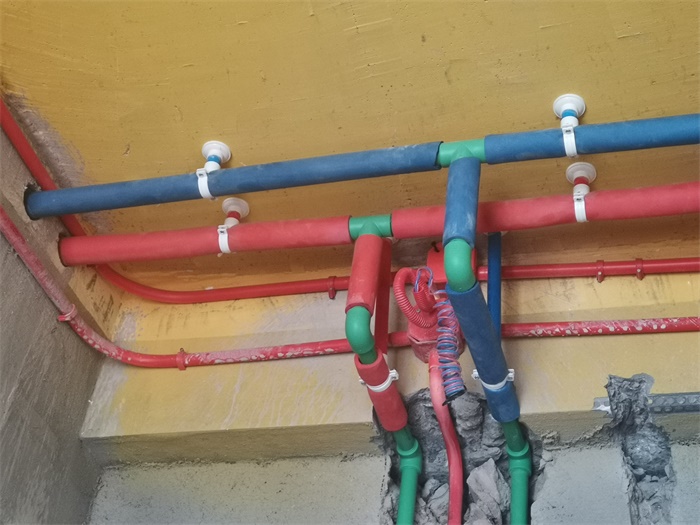

冷热水管水管左热右冷，特殊时候，上热下冷，公司水管材料全部采用热水管材铺设。

每户水管进水部位室内应加进水总阀

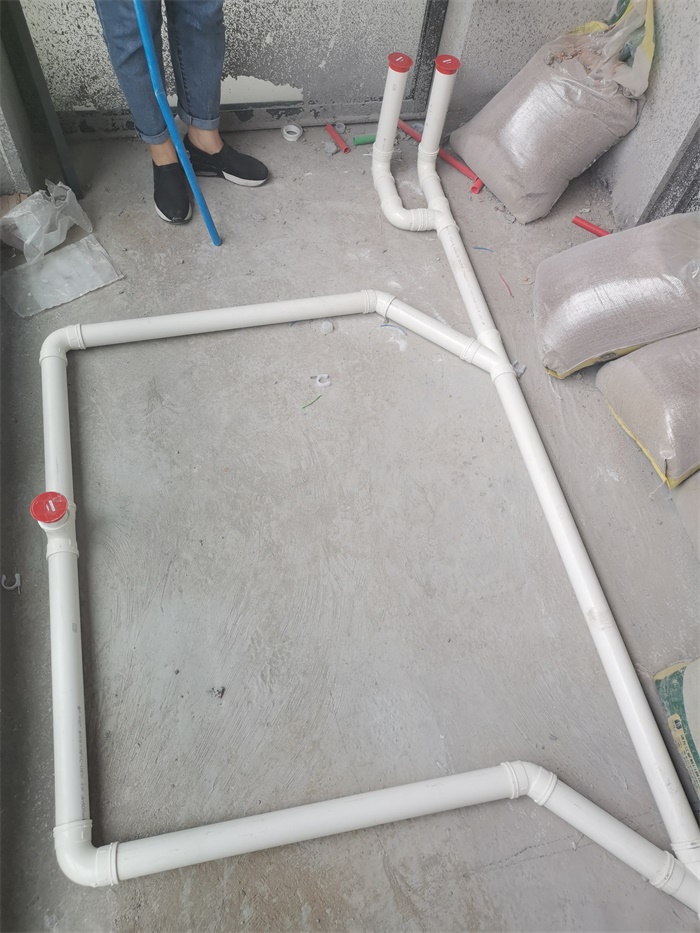

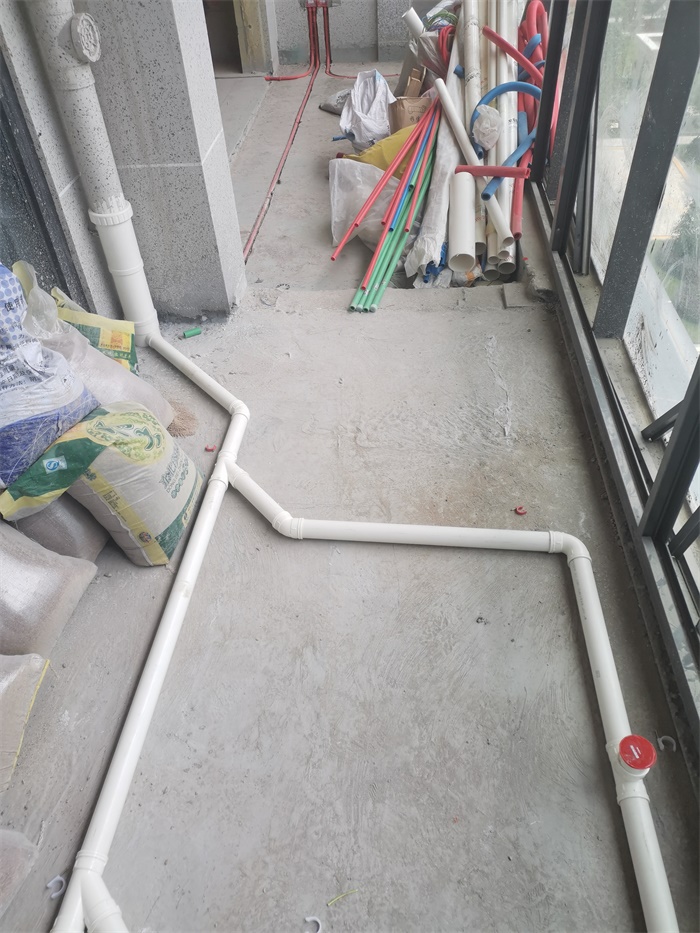

洗衣机排水管和地漏排水管需要单独分开布设，如特殊情况，需要做回字形排水做法，以防止地漏水反灌出来。

发表于 2020-6-27 11:13:56

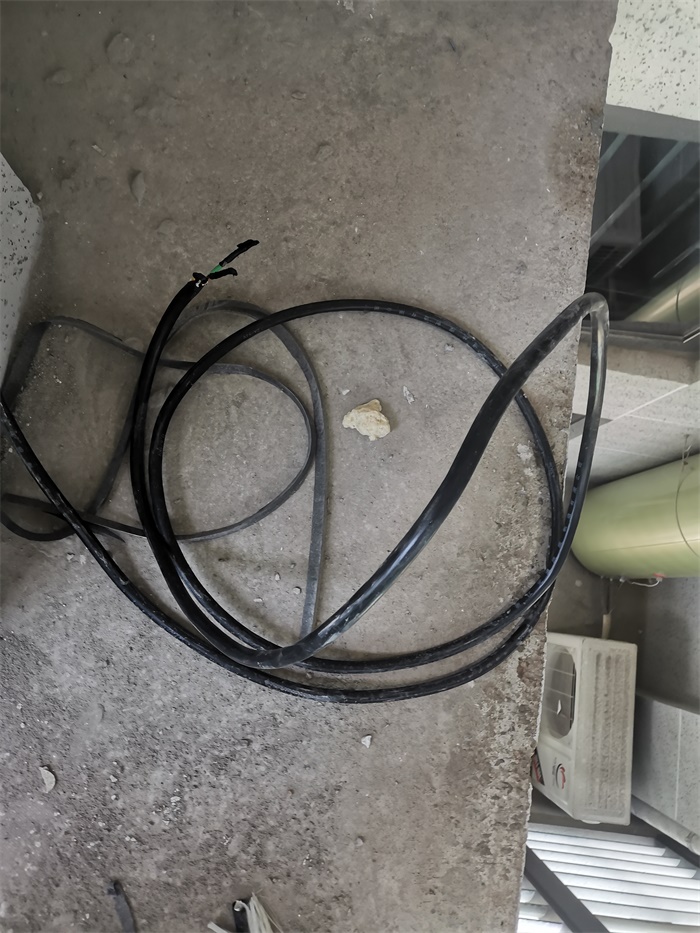

中央空调外机电源线须铺设地缆线，防止老化。

20PVC管内穿线最多不能超过7根，也不能随意增加PVC管根数。

发表于 2020-6-27 11:49:13

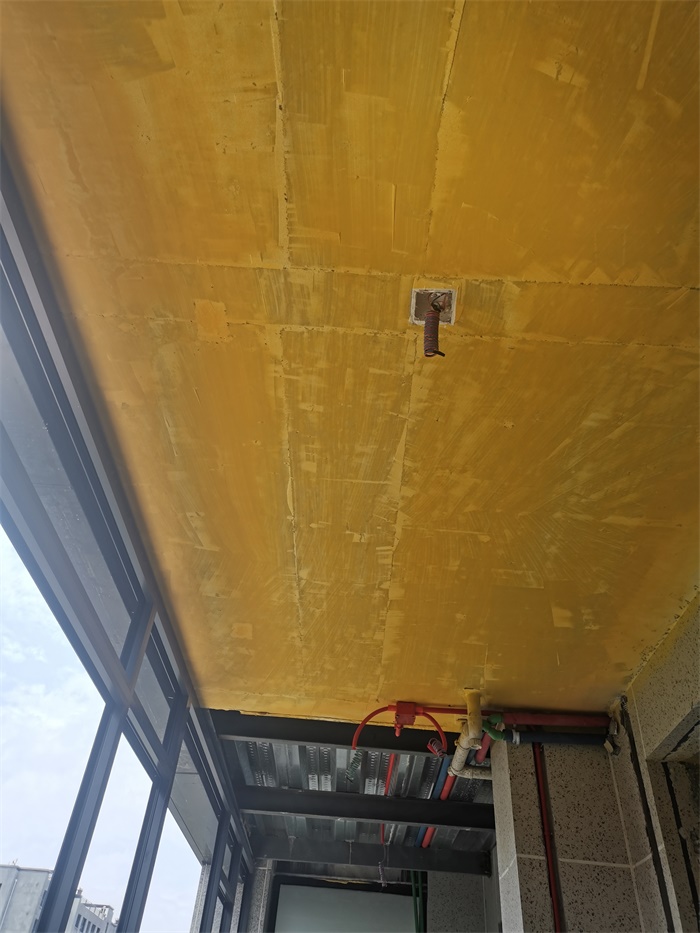

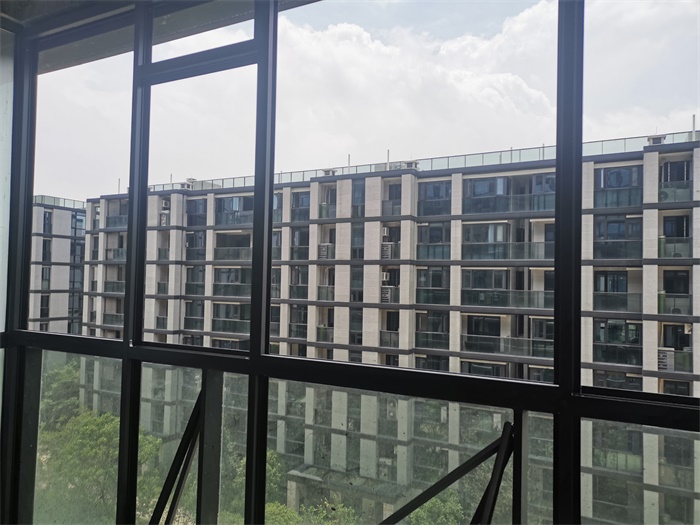

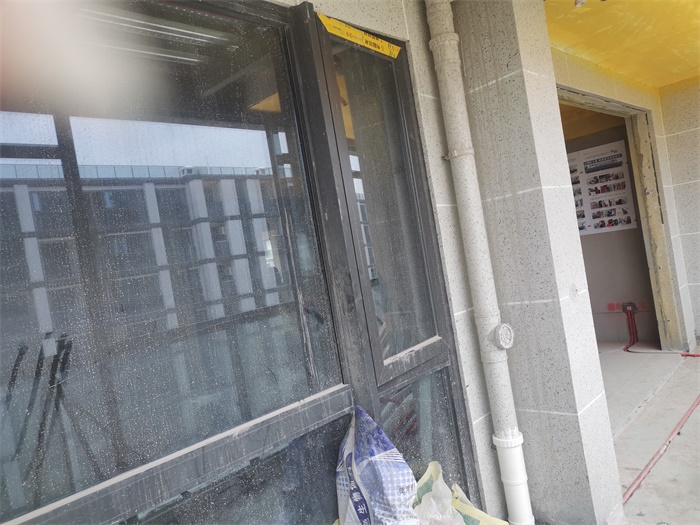

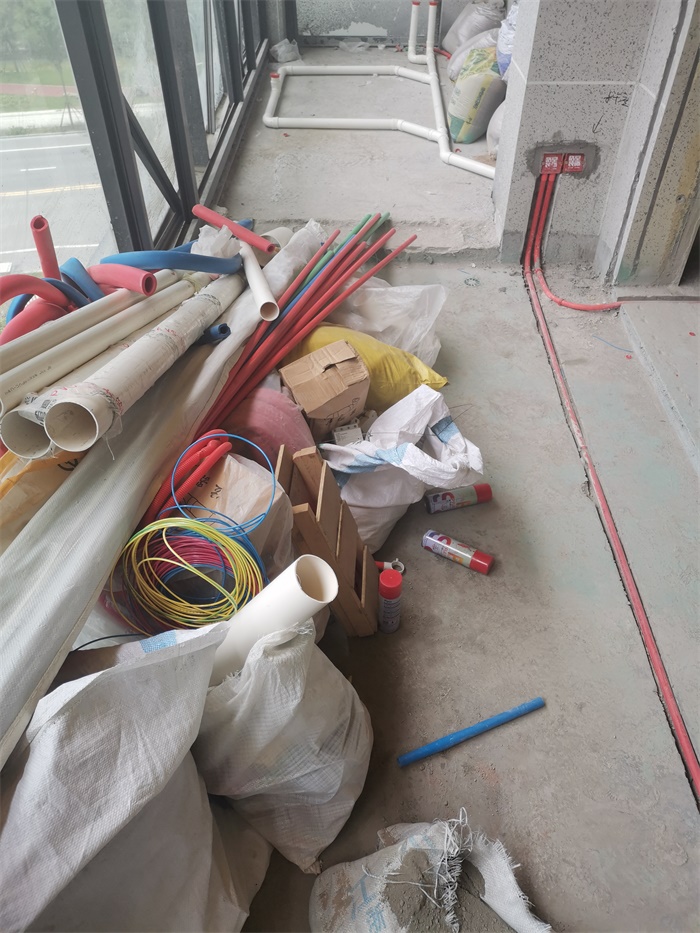

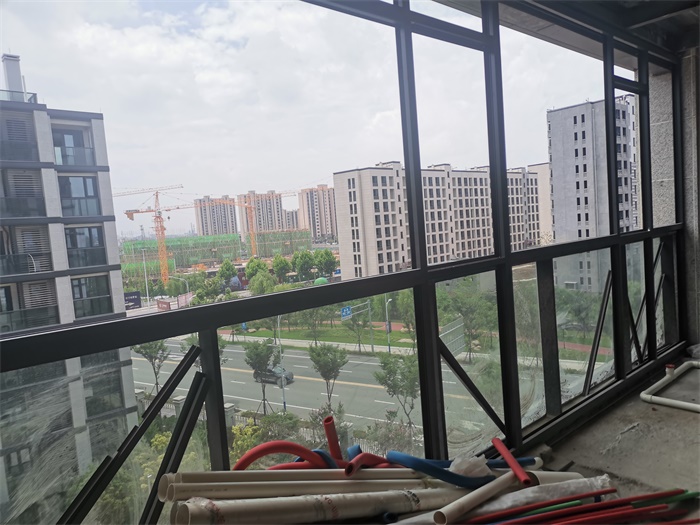

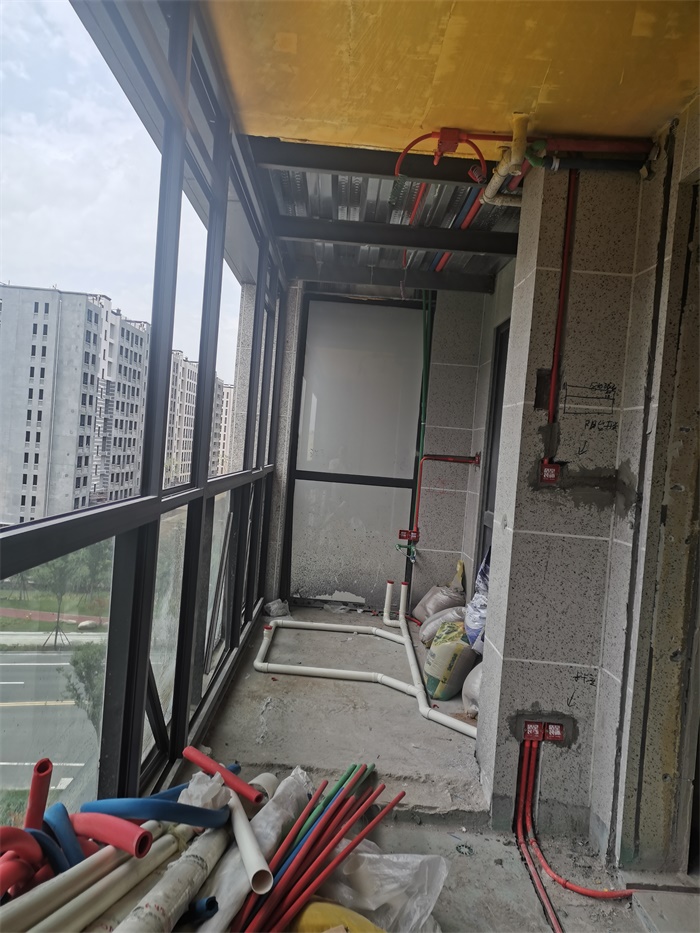

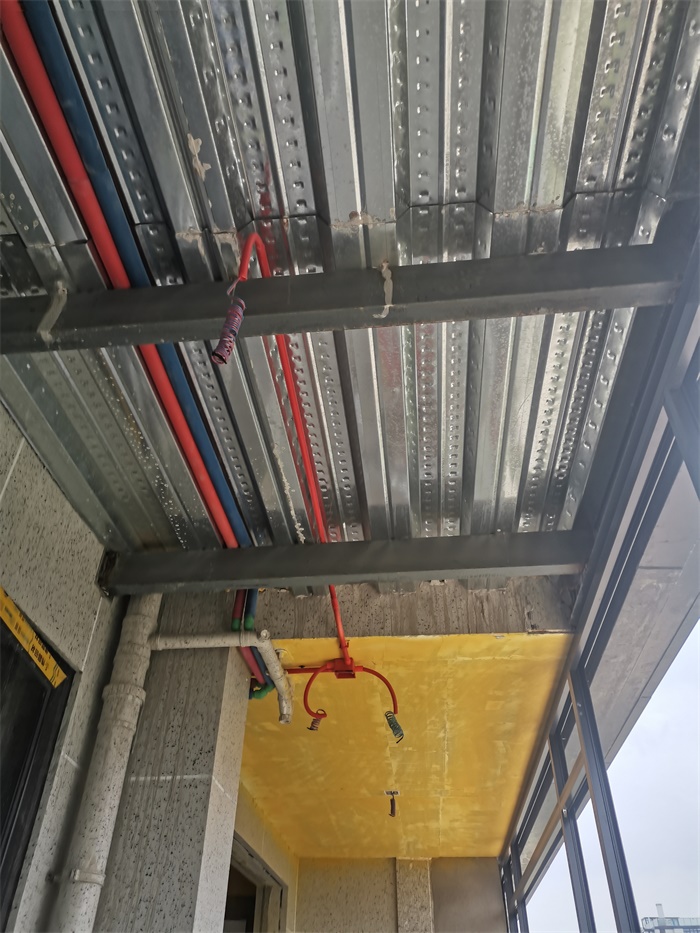

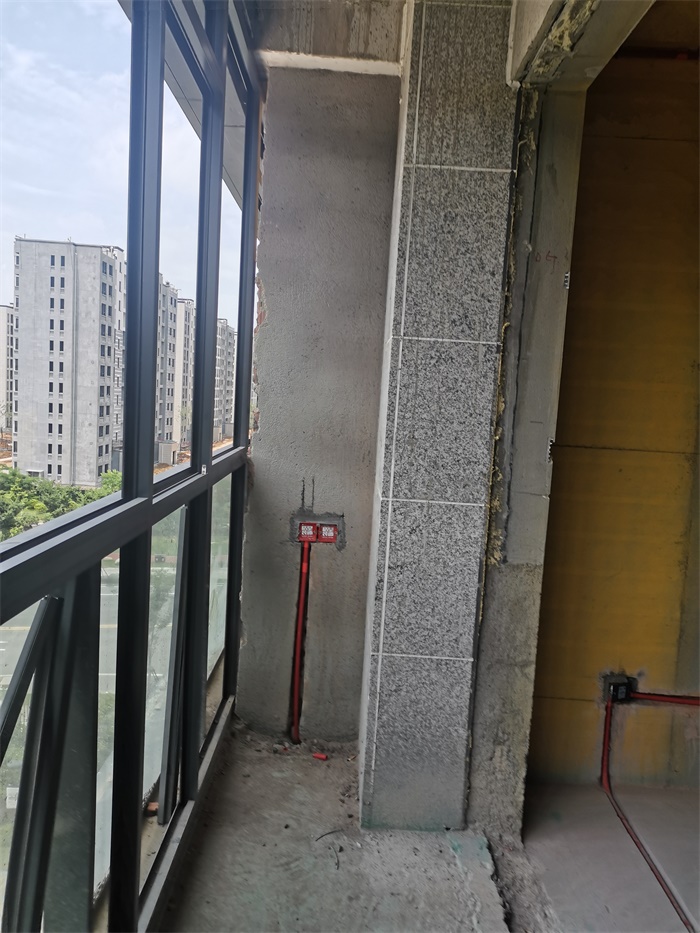

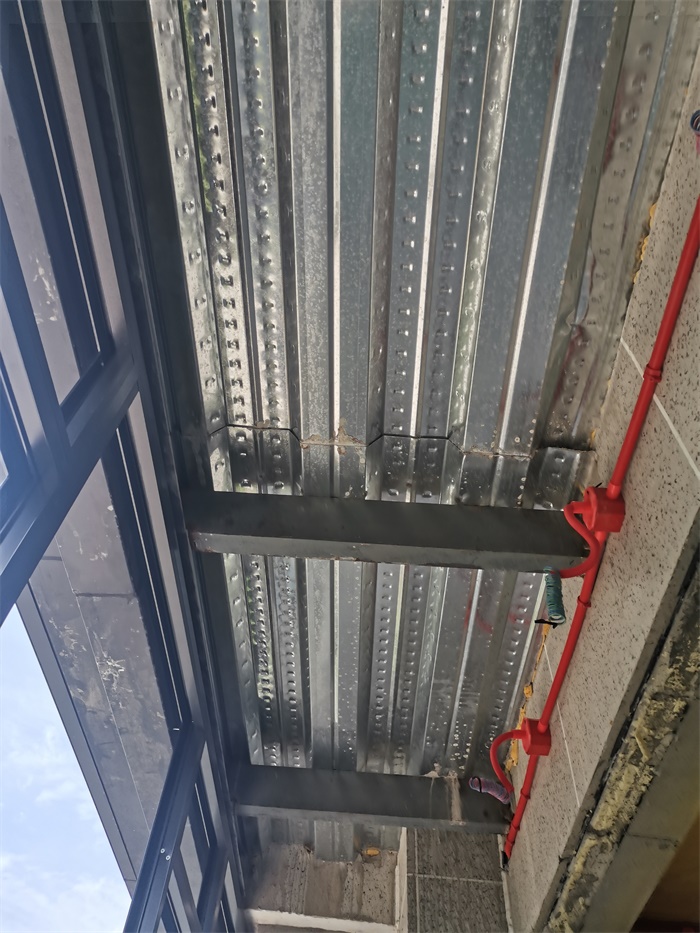

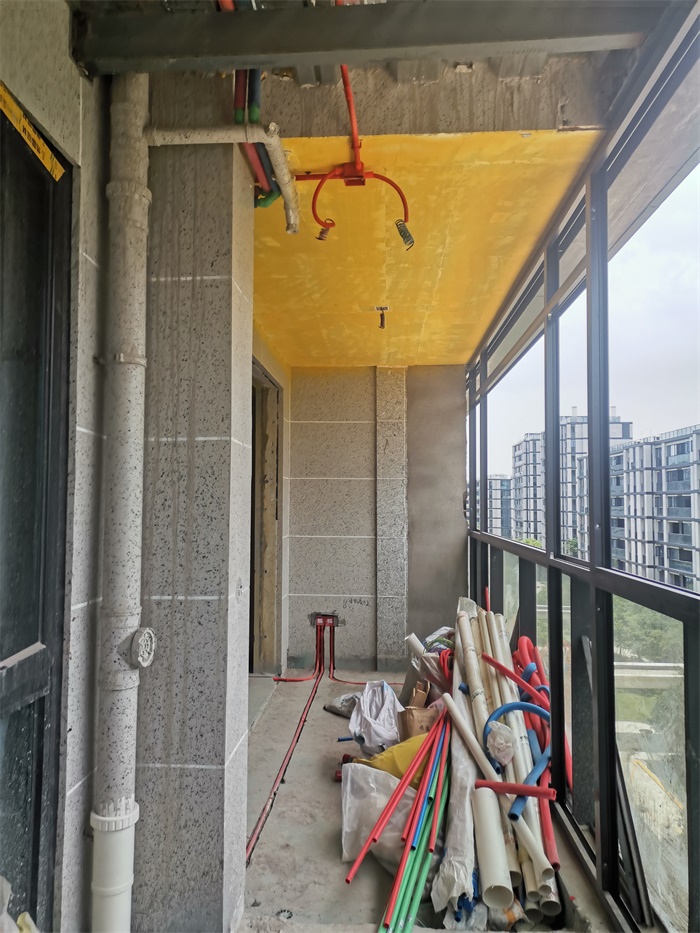

阳台水电布线

发表于 2020-6-27 11:49:58

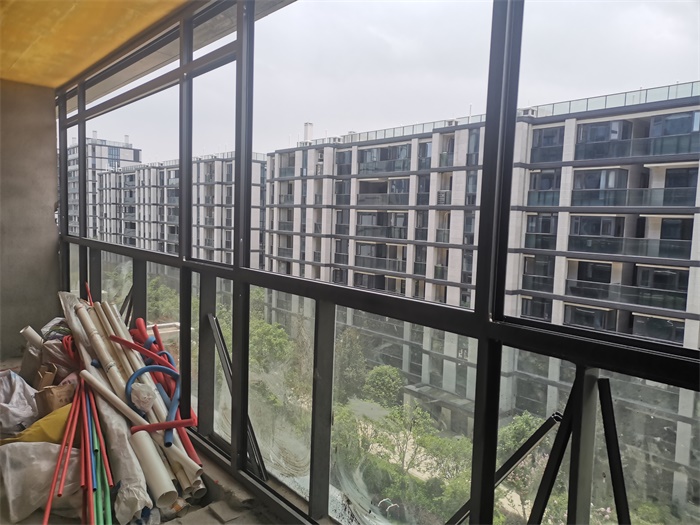

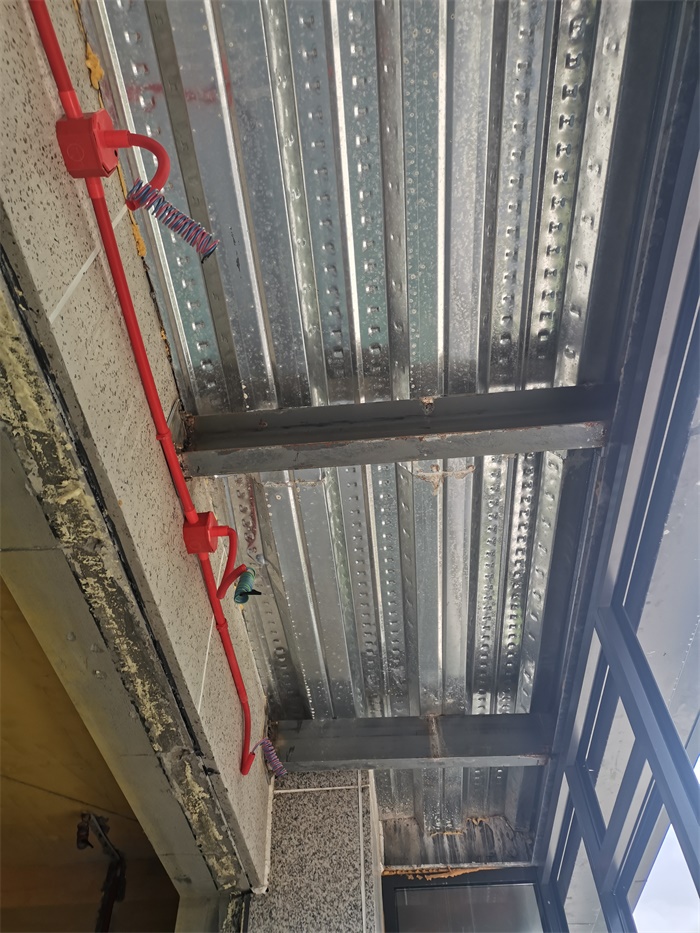

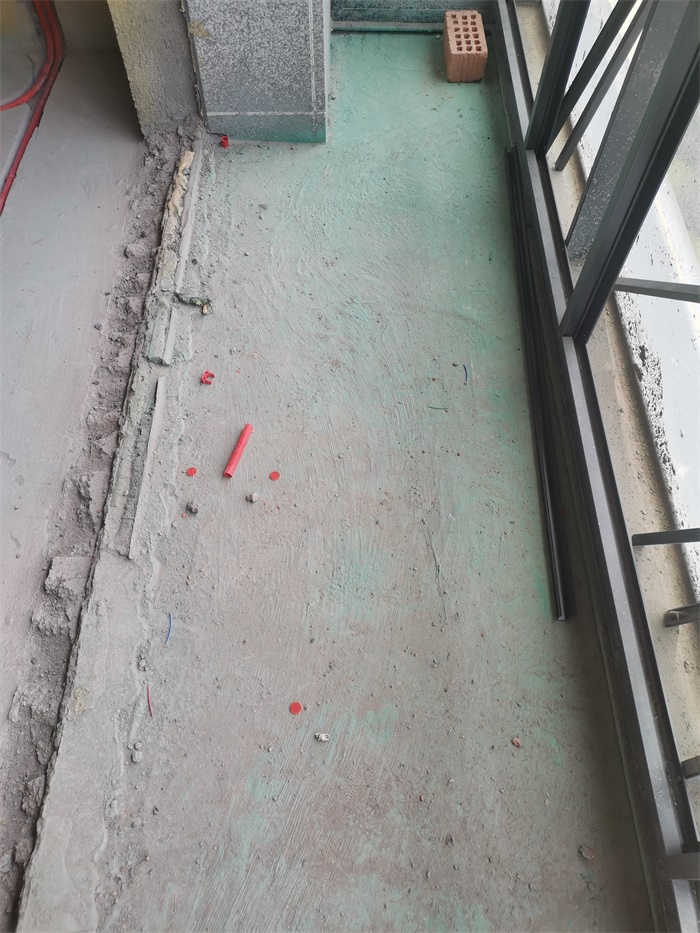

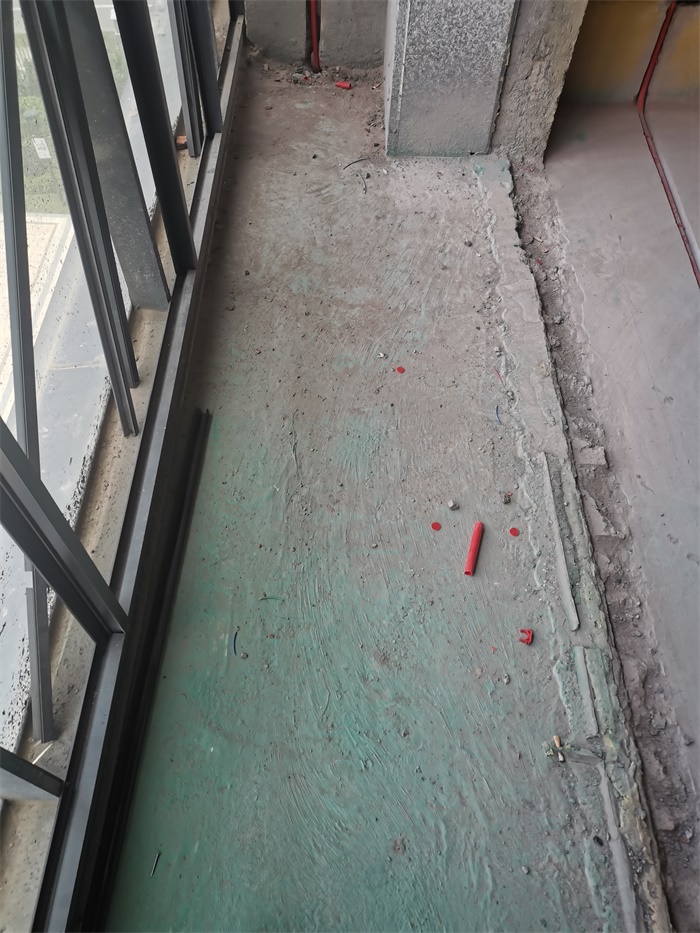

阳台对角布线
