誉江南10-1-8#84㎡现代 —--灰色构成

发表于 2020-8-8 16:59:48

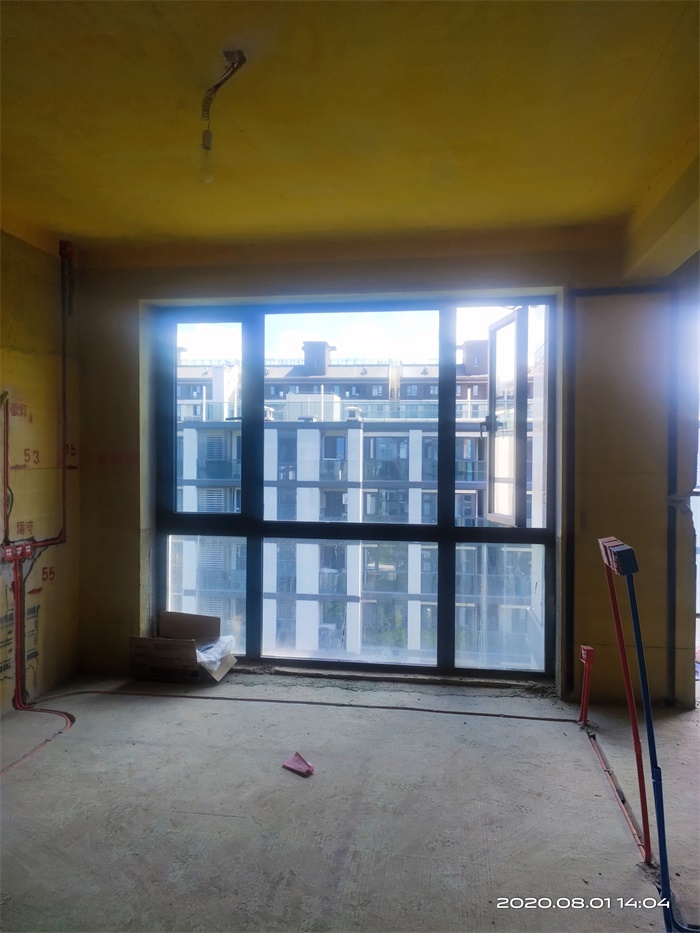

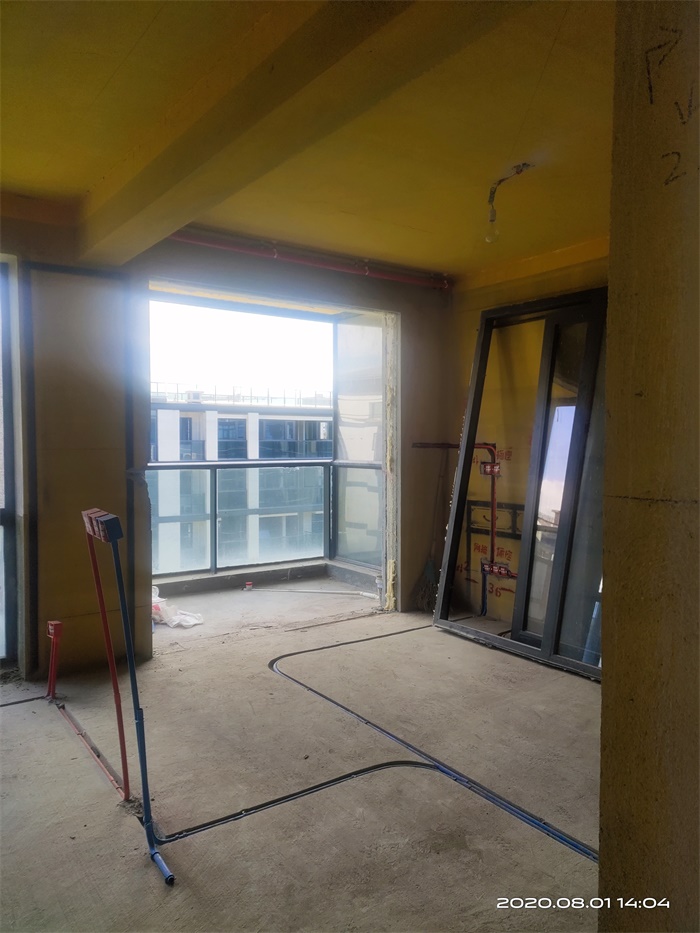

主卧对角

发表于 2020-8-8 17:01:20

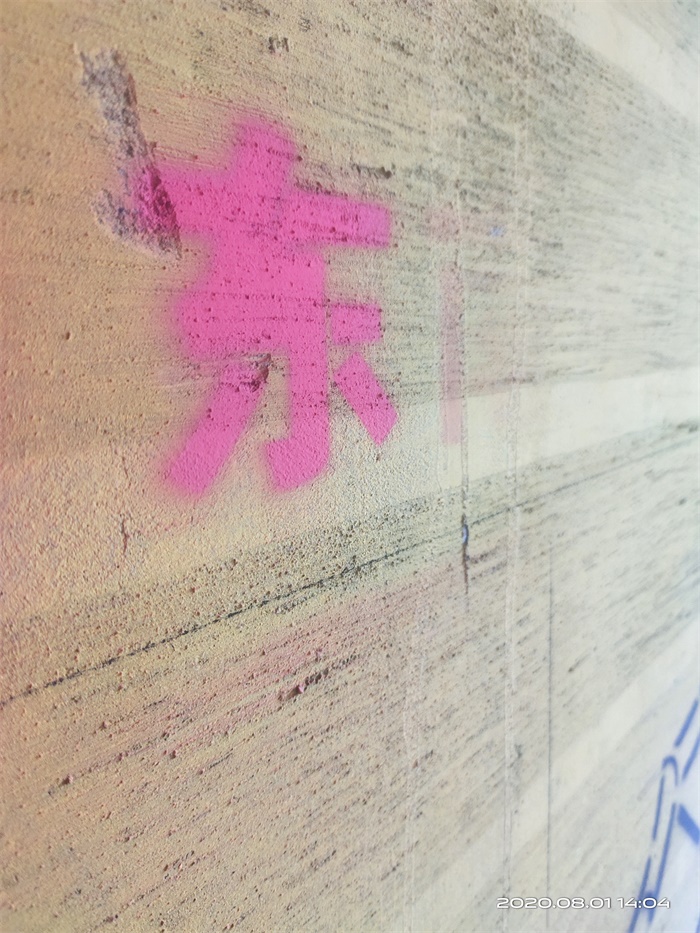

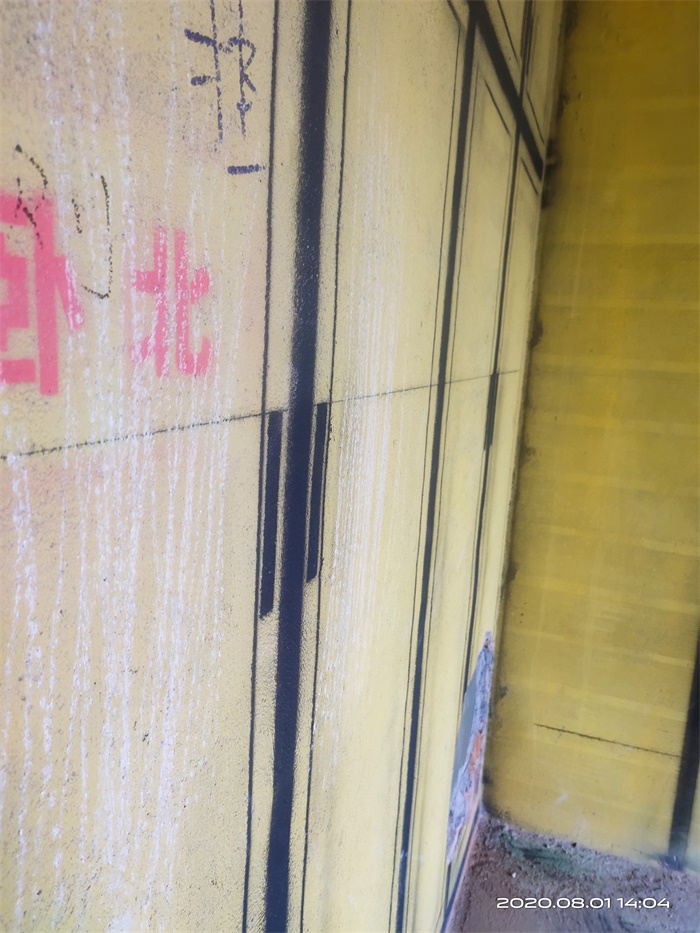

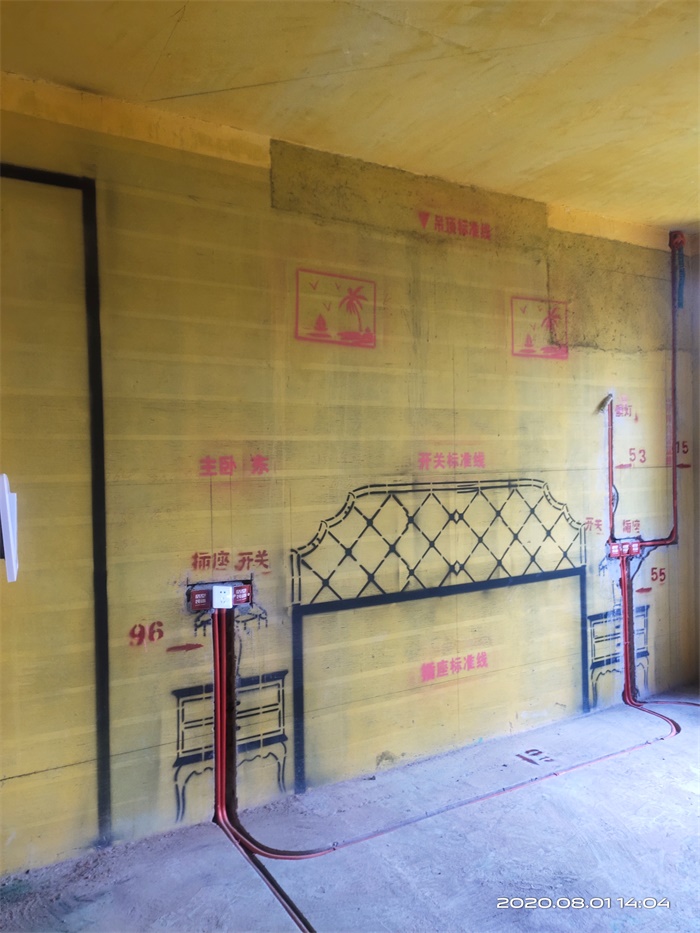

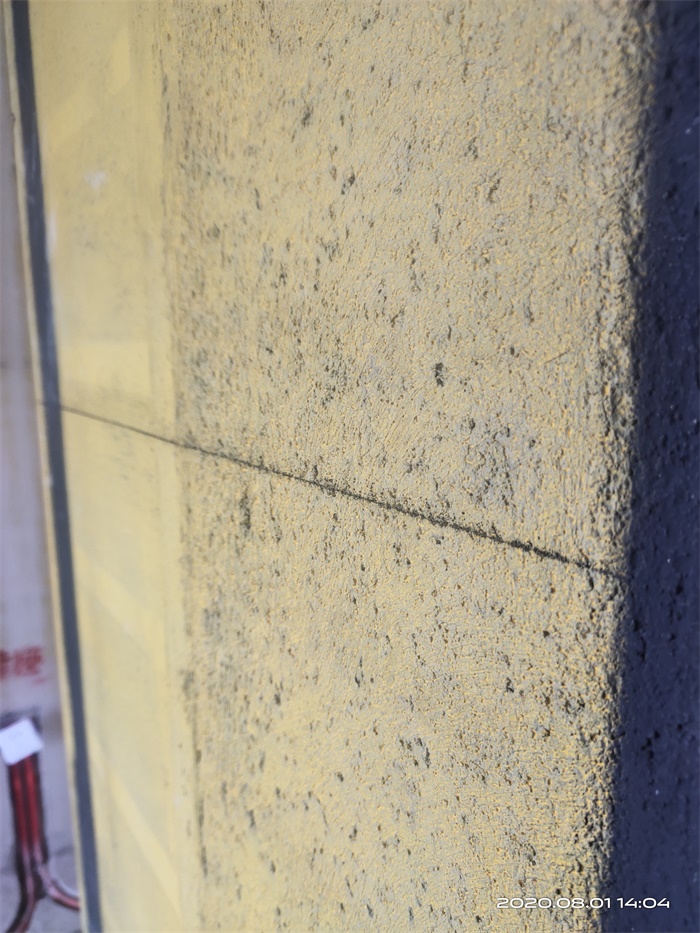

基准线：根据设计师对家装工程的设计方案，用基准线对水电工程及吊顶工程完成为止进行控制，以便更好的达到设计要求和效果。

发表于 2020-8-8 17:02:38

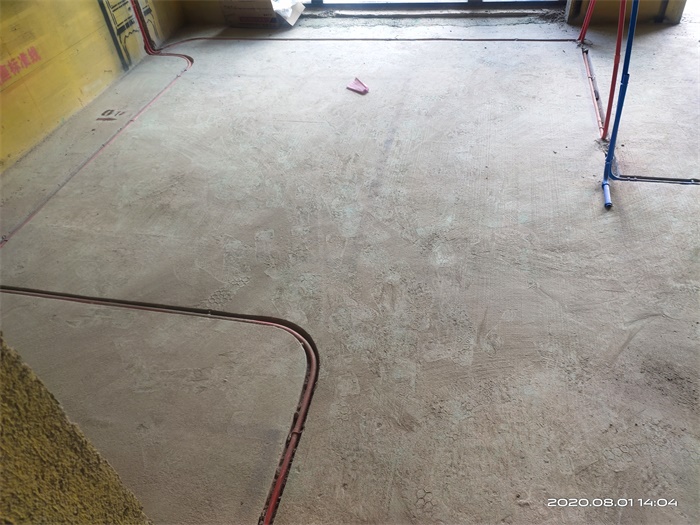

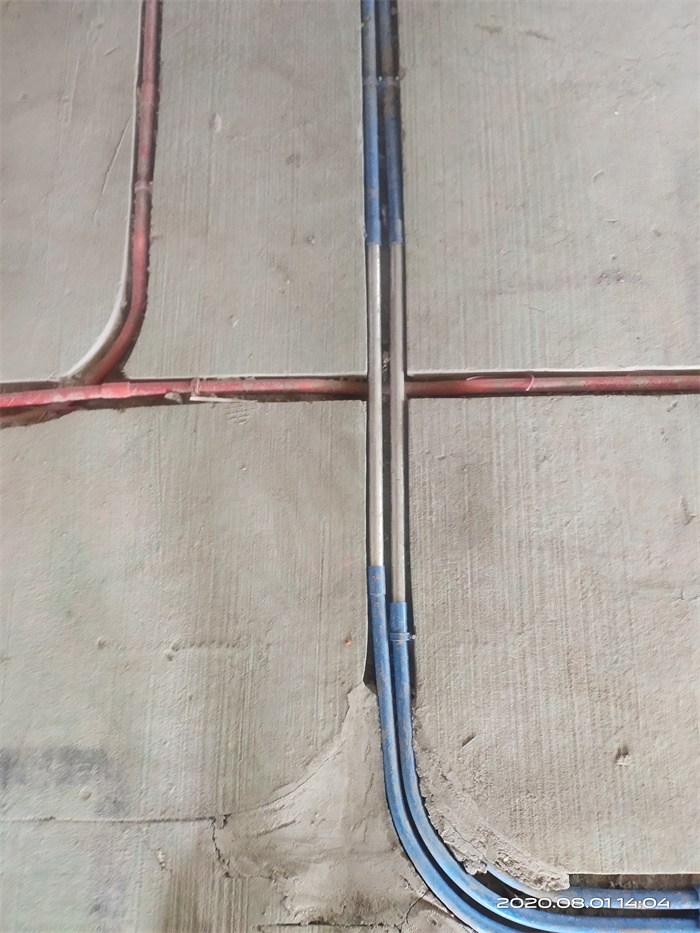

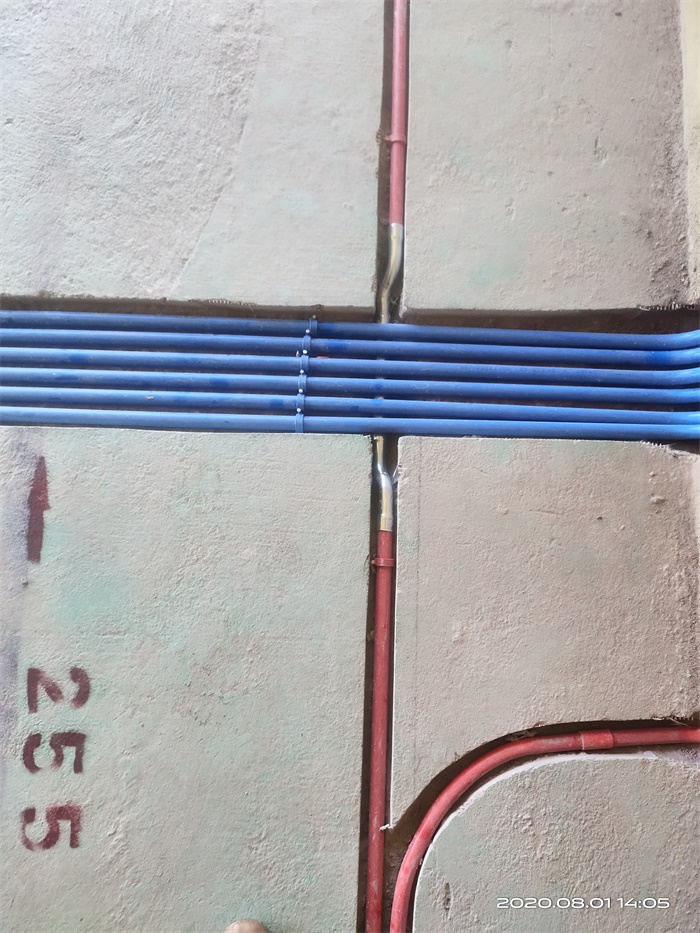

红色为强电，蓝色为弱电，强弱电间间距30CM，如有交界用金属屏蔽管，避免强电对弱电信号造成干扰。

发表于 2020-8-8 17:04:15

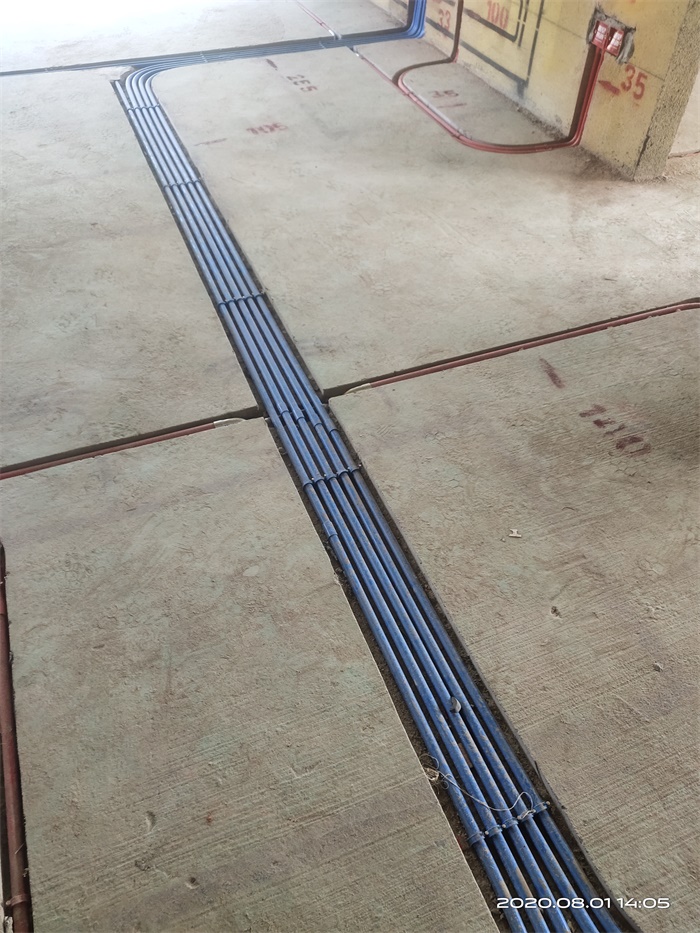

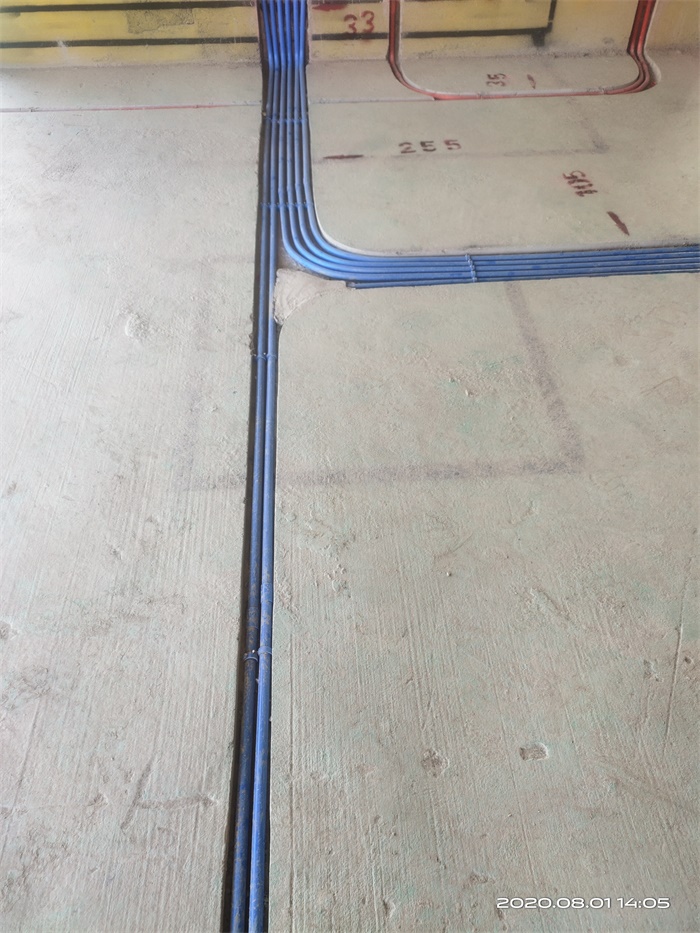

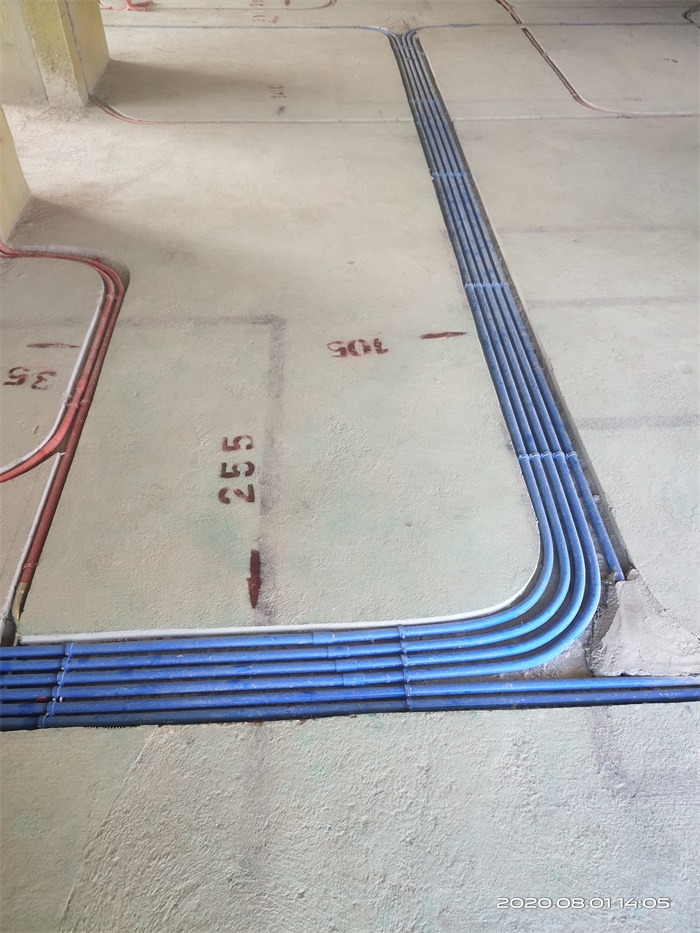

弱电走地：格堂装饰的弱电走地是德系工艺重要环节，最大化减少室内信号干扰，弱电走低从地面开槽，弱电分支到每一个房间，井然有序。

发表于 2020-8-8 17:05:13

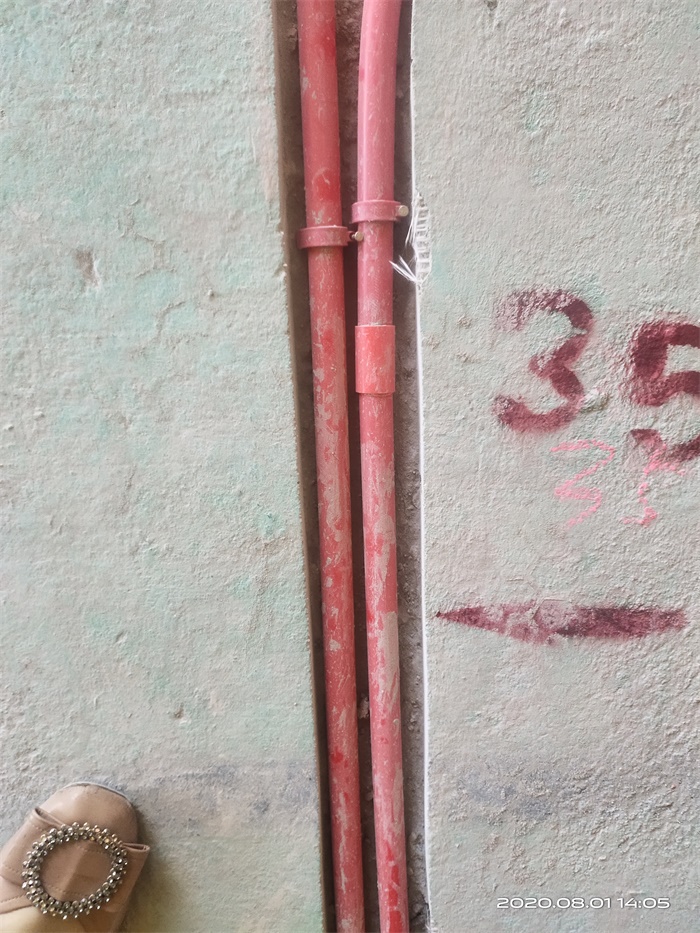

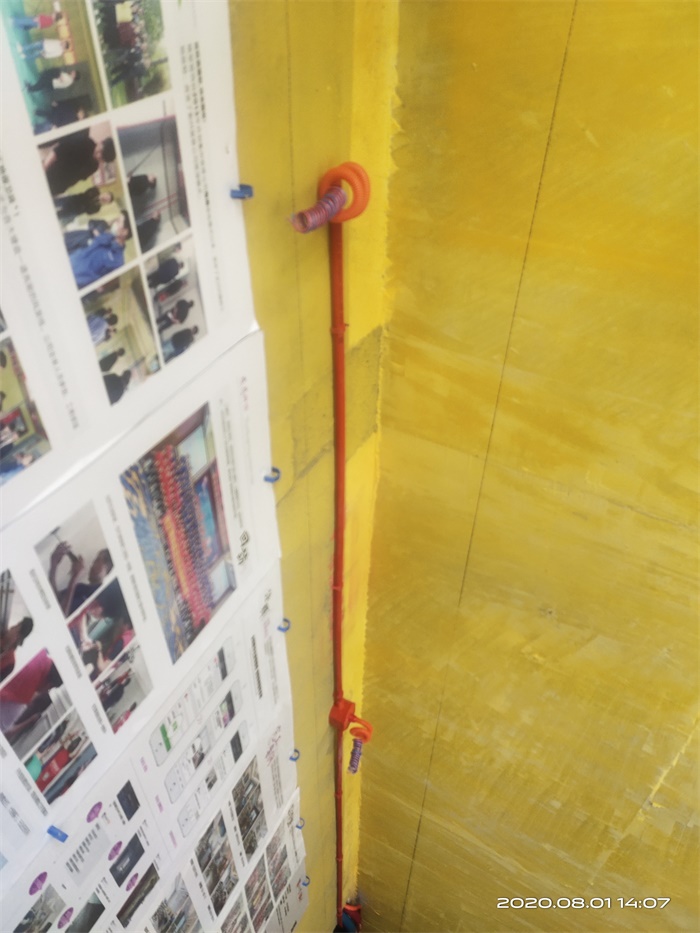

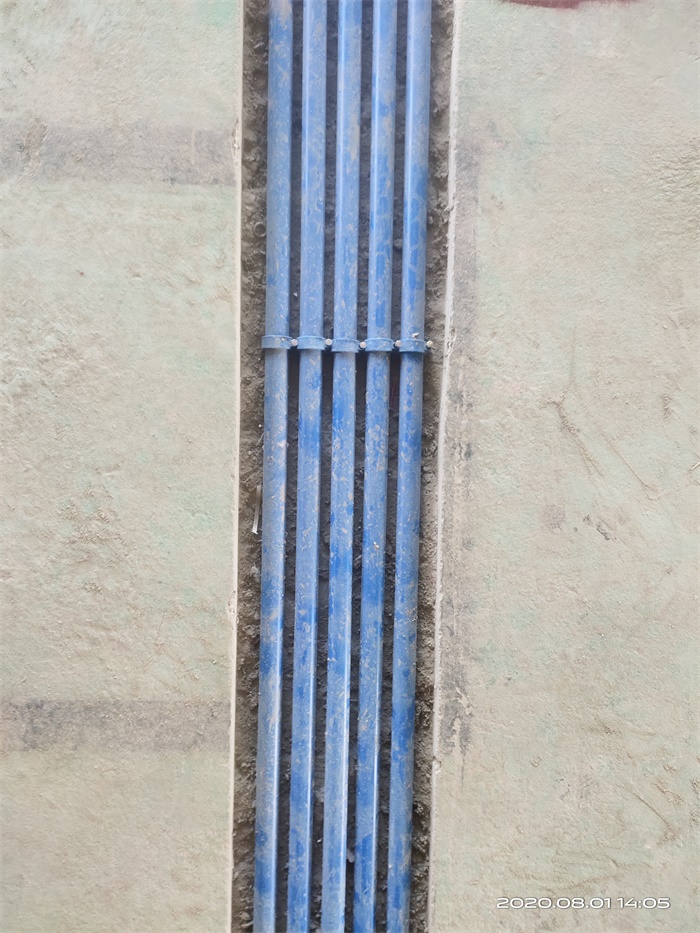

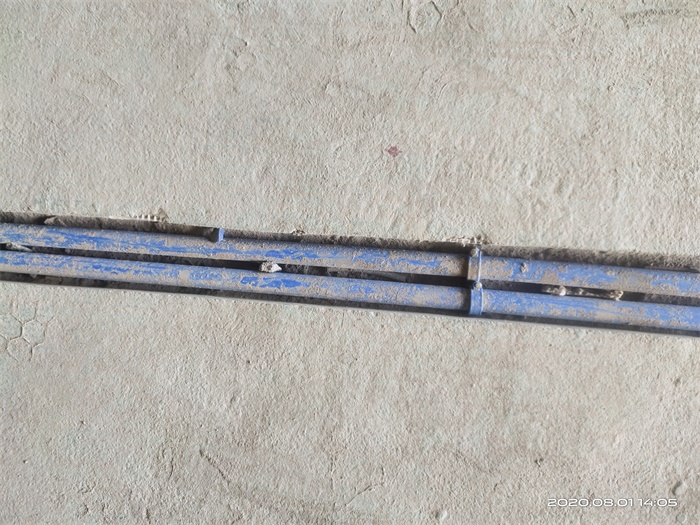

并排两根以上线管固定采用管卡错位顺钉，间隙均匀。

发表于 2020-8-8 17:07:58

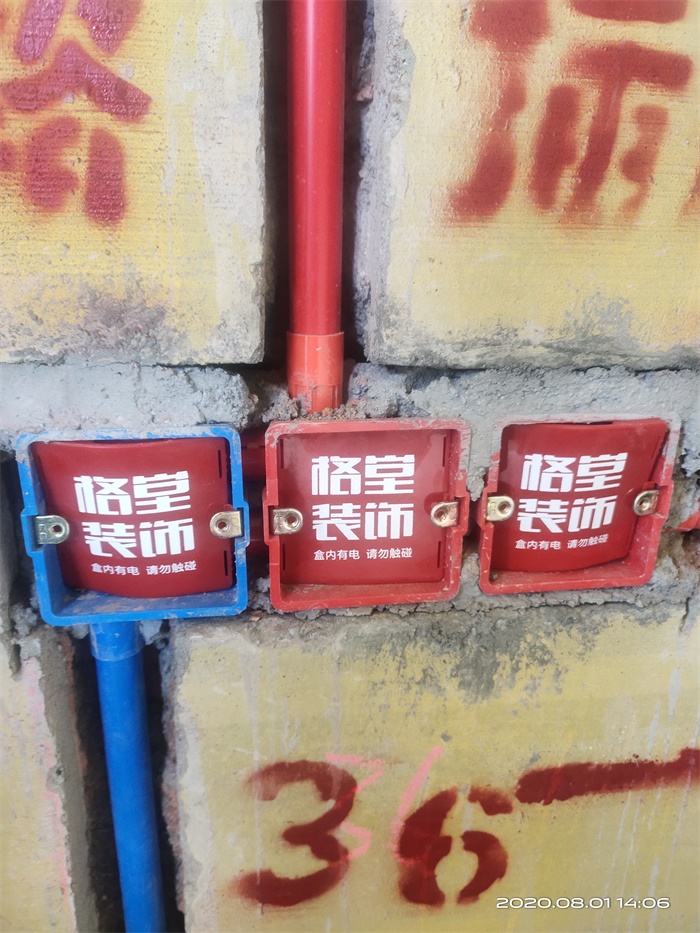

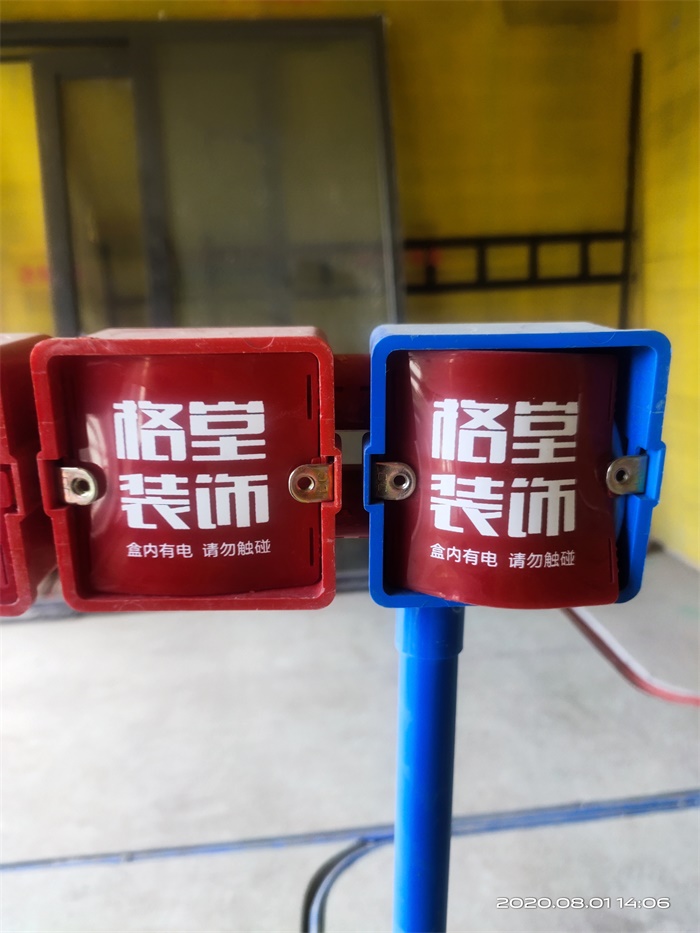

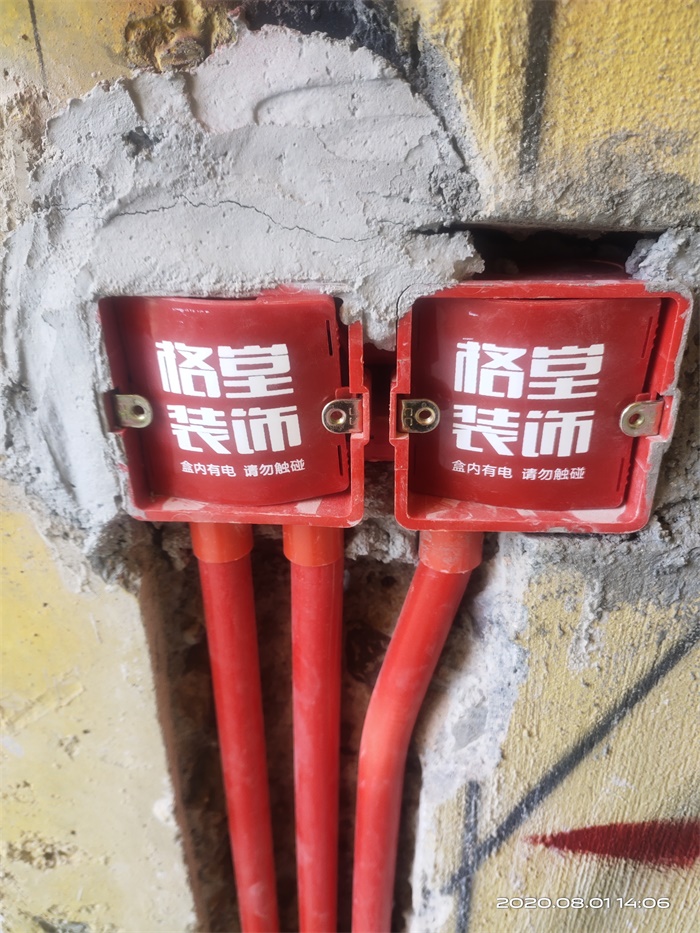

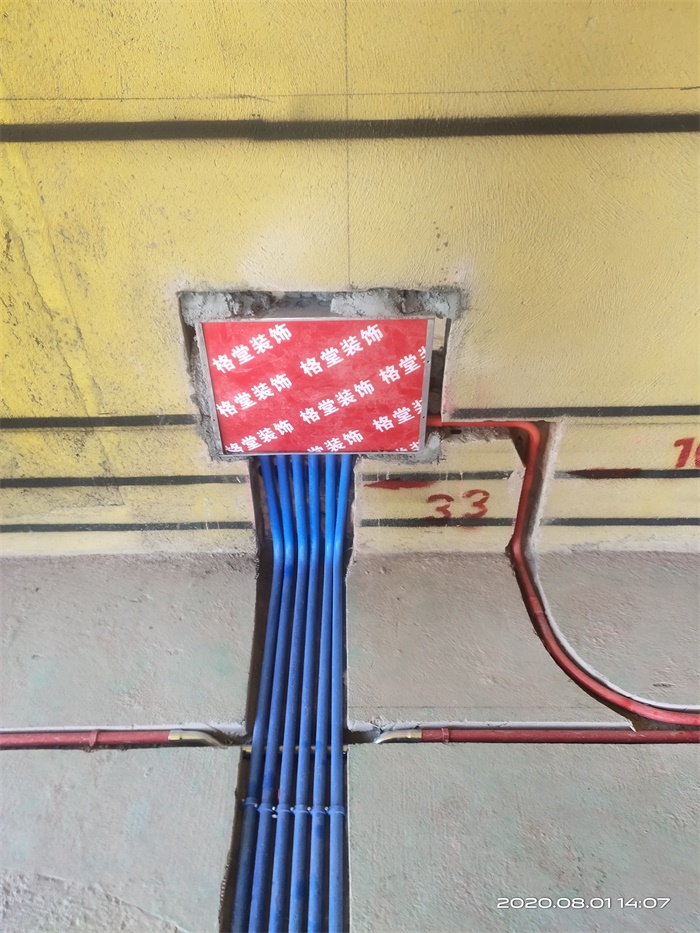

强电用红线盒、红线管，弱电用蓝线盒、蓝线管。线管要加杯梳，方便抽拉电线和后期维护。暗盒用格堂专用保护盖都保护好，防止砂石掉落

发表于 2020-8-8 17:09:26

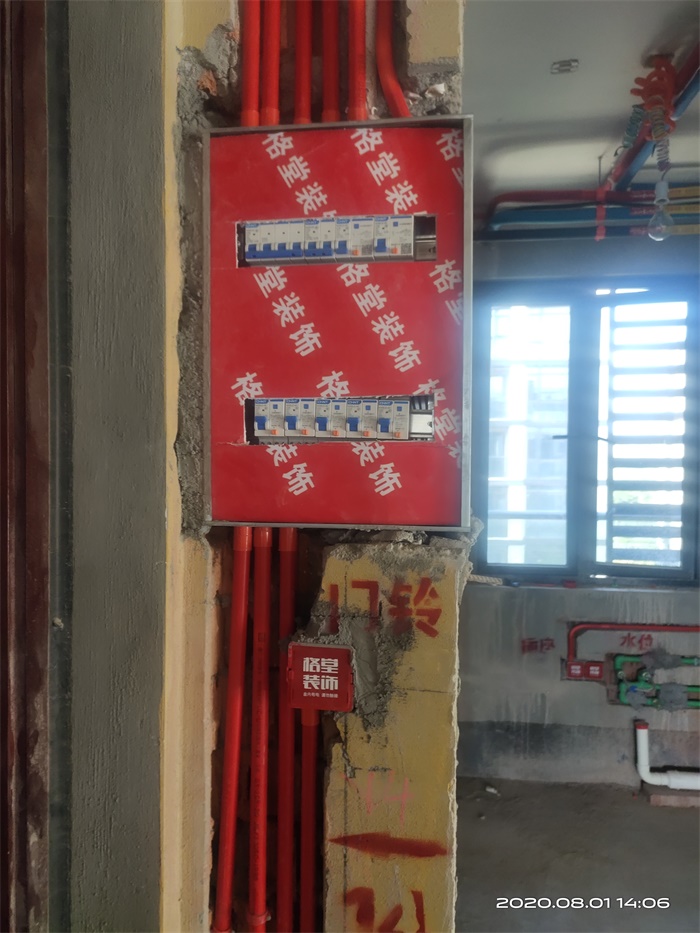

电路工程完工前应检查配电箱内电负荷是否合理布置，标明各空气开关所属功能，配电箱都用格堂专用KT板保护到位，防止砂石掉落，非常注意用电安全。

发表于 2020-8-8 17:10:58

所有电线必须穿管，混泥土处不能开槽的套黄腊管保护。

发表于 2020-8-8 17:11:52

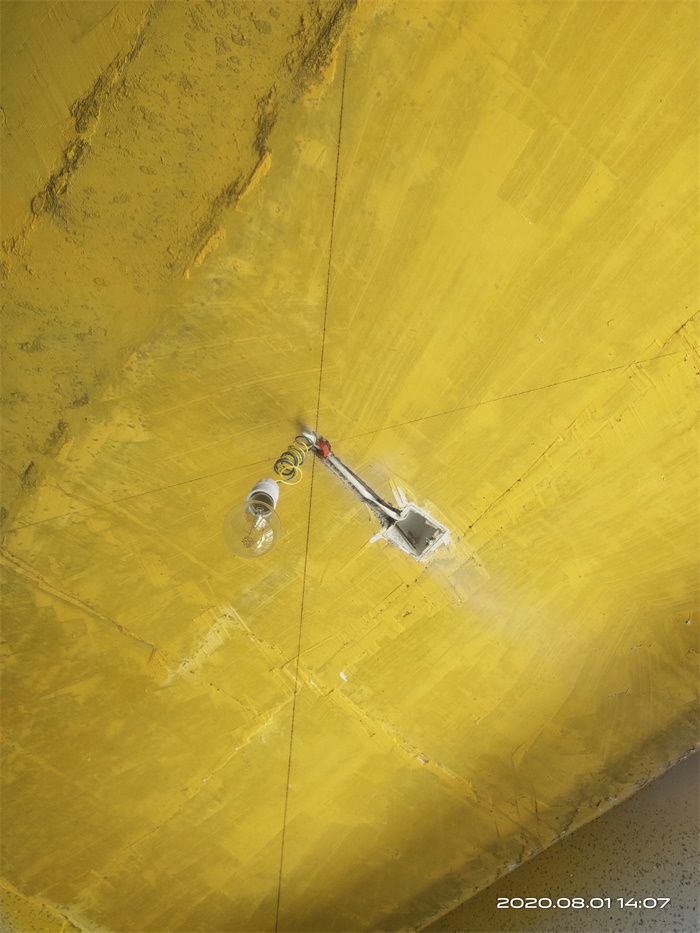

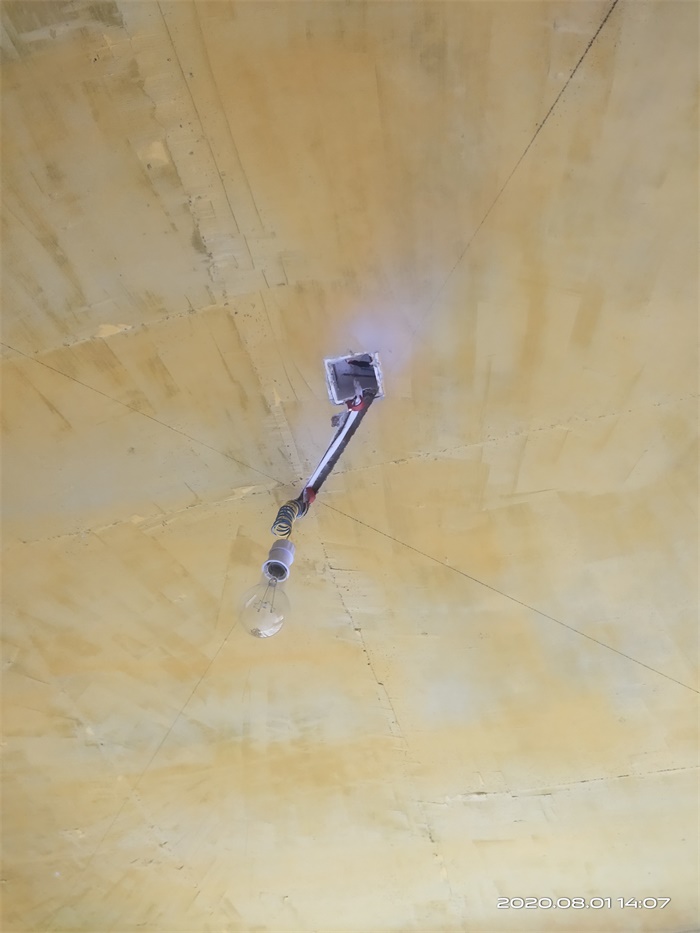

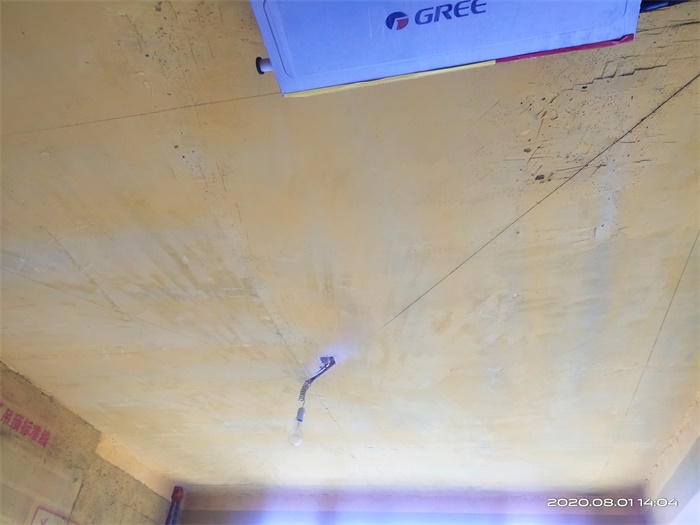

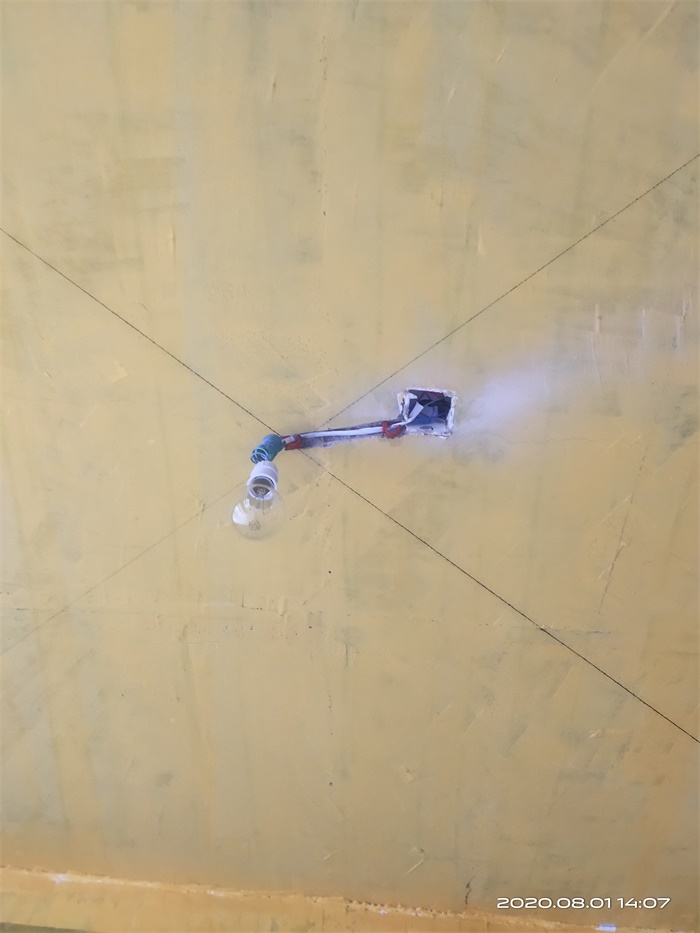

筒灯电线用波纹管保护

发表于 2020-8-8 17:12:35

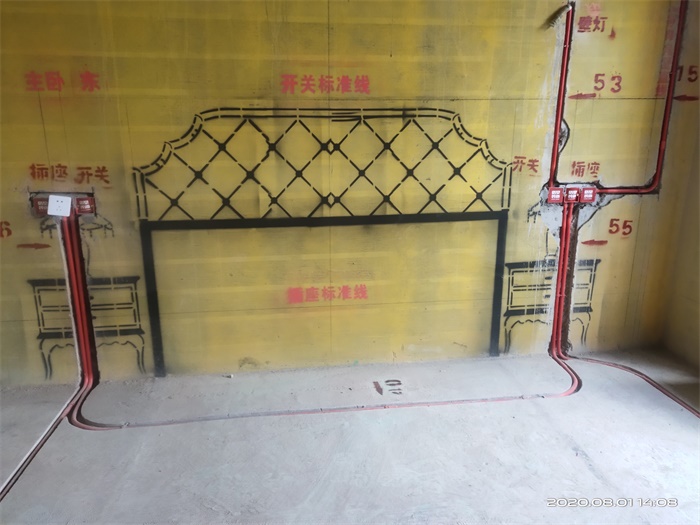

同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地
