云栖新语3-1-6#97㎡日式——时光静好

发表于 2020-8-4 15:36:23

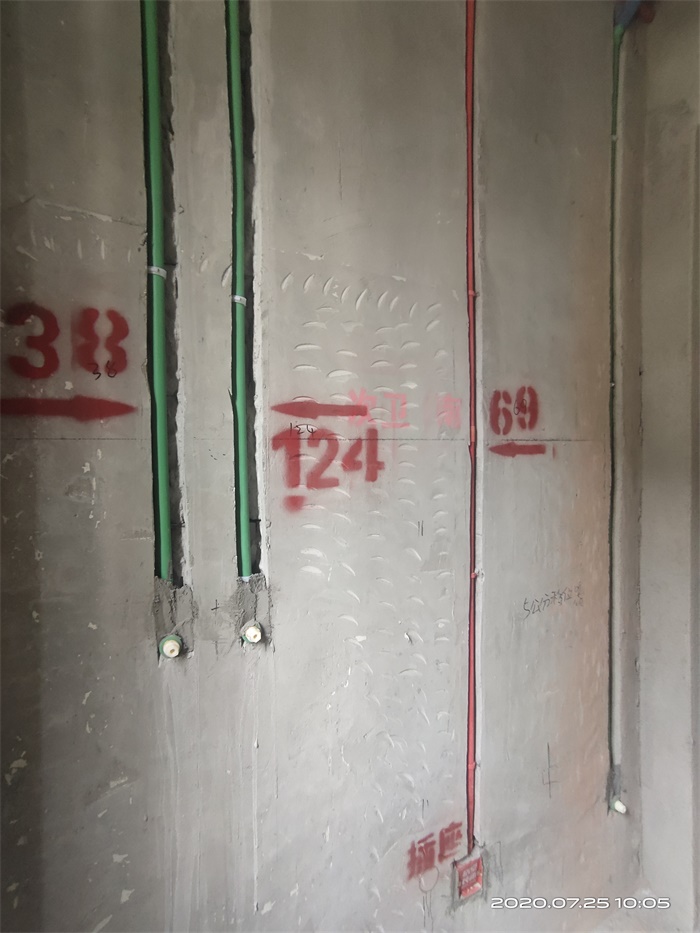

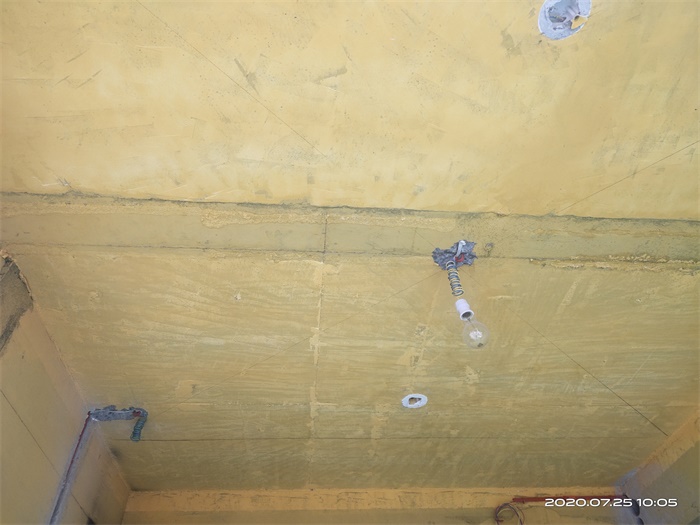

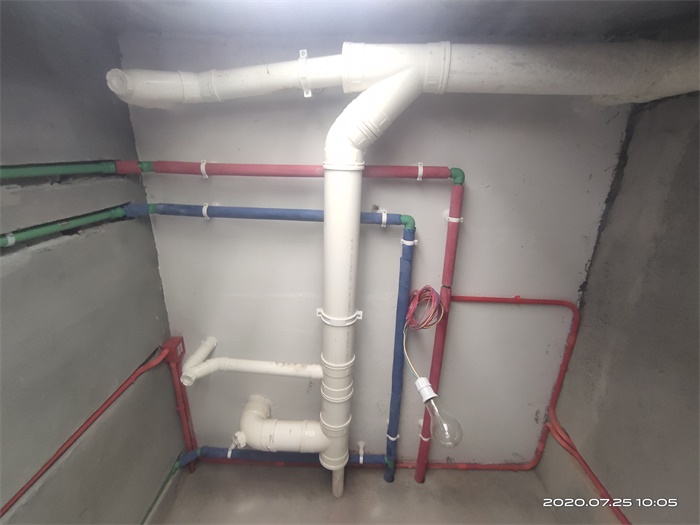

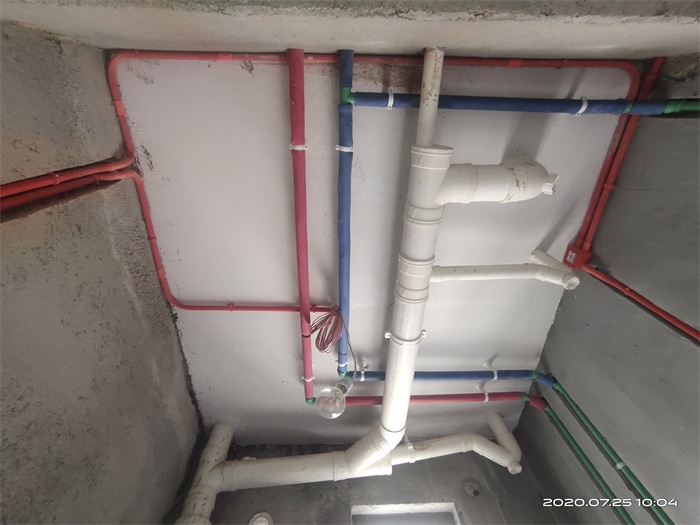

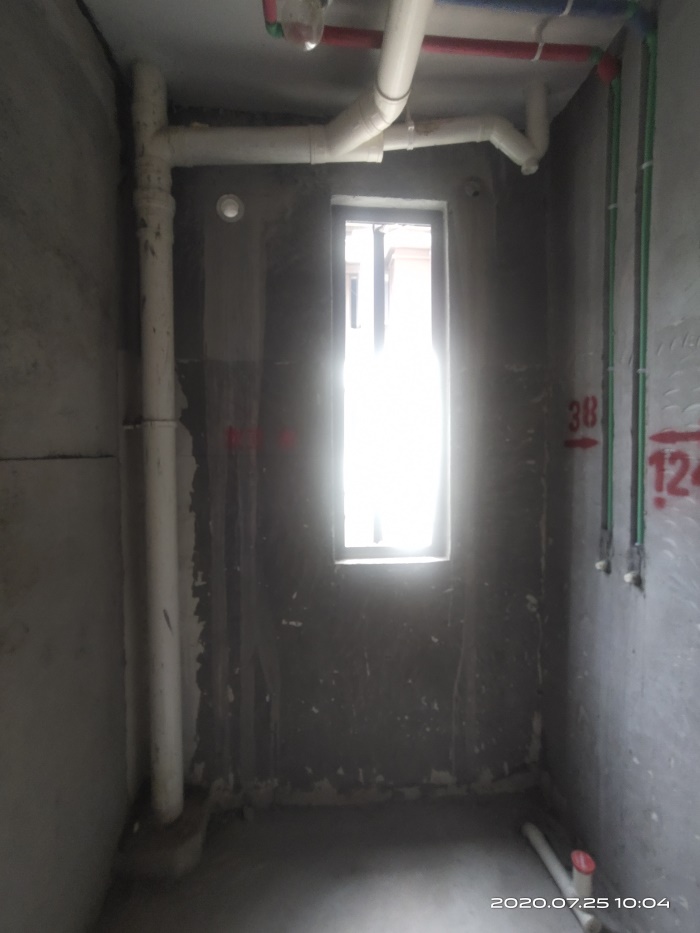

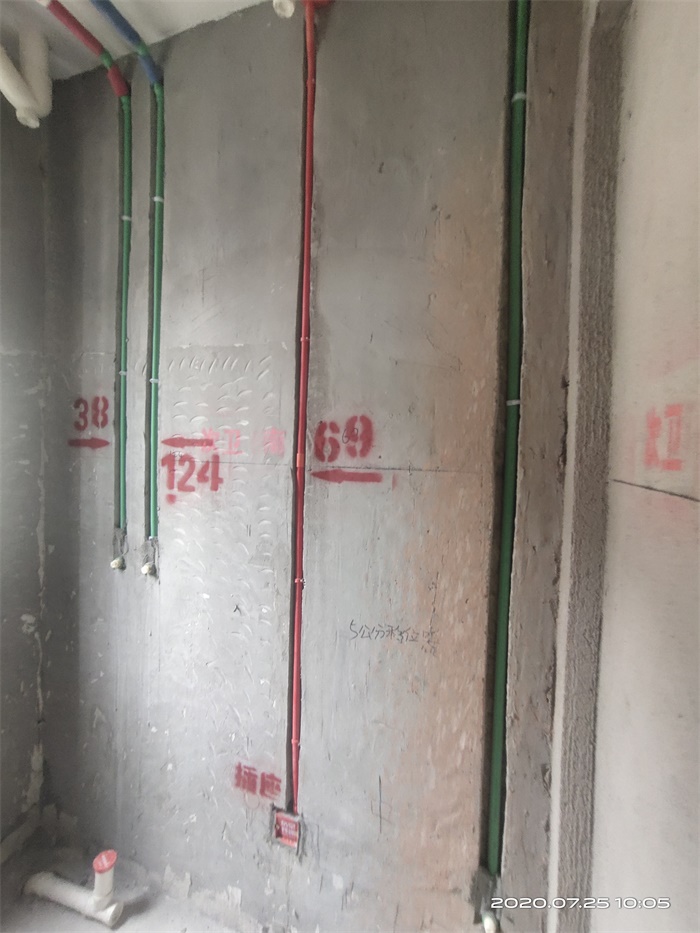

次卫水电布线

发表于 2020-8-4 15:36:55

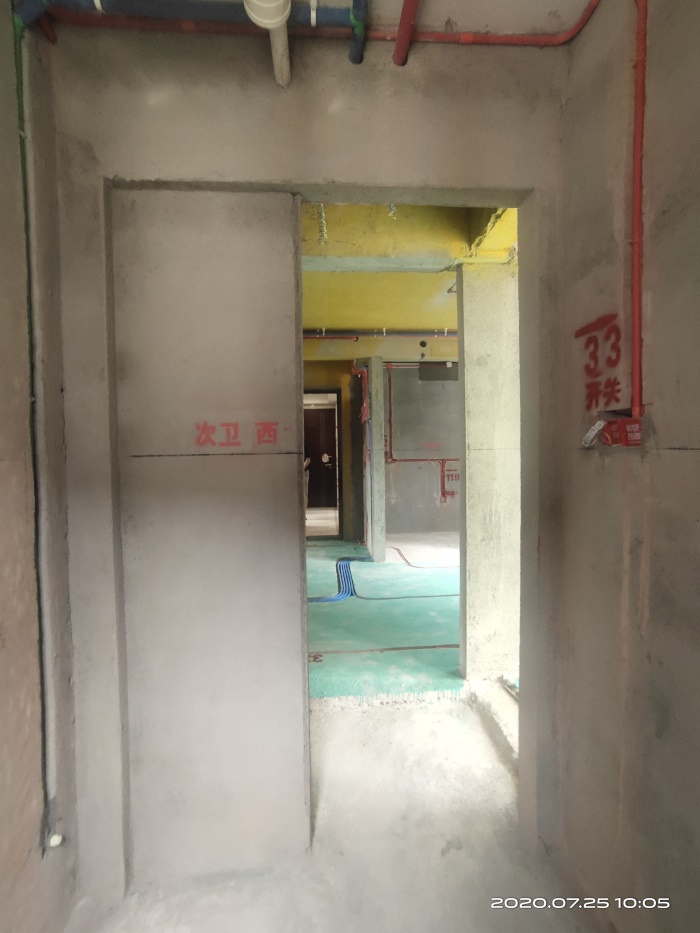

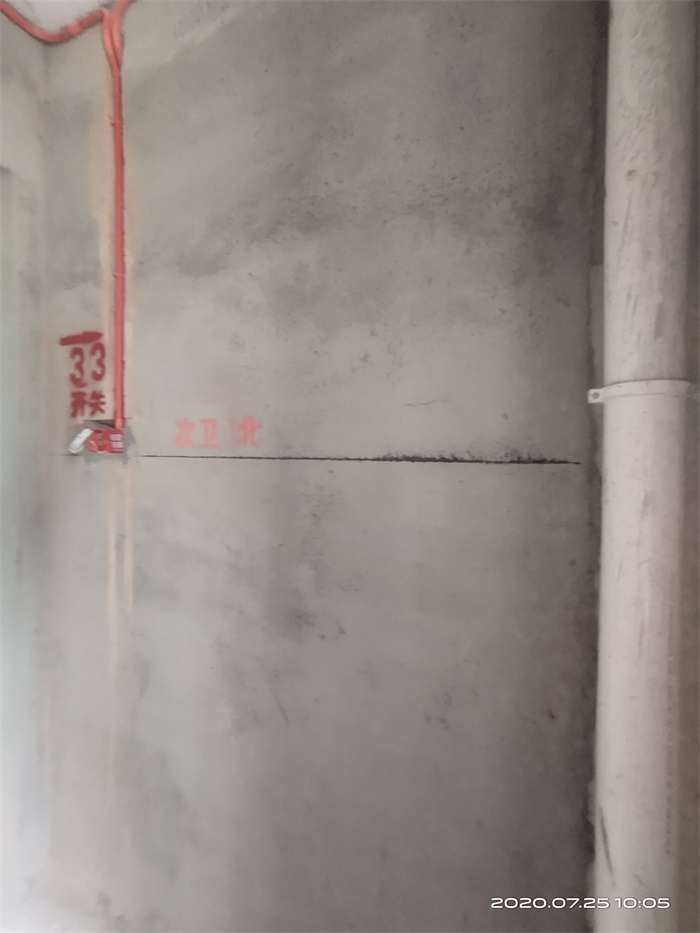

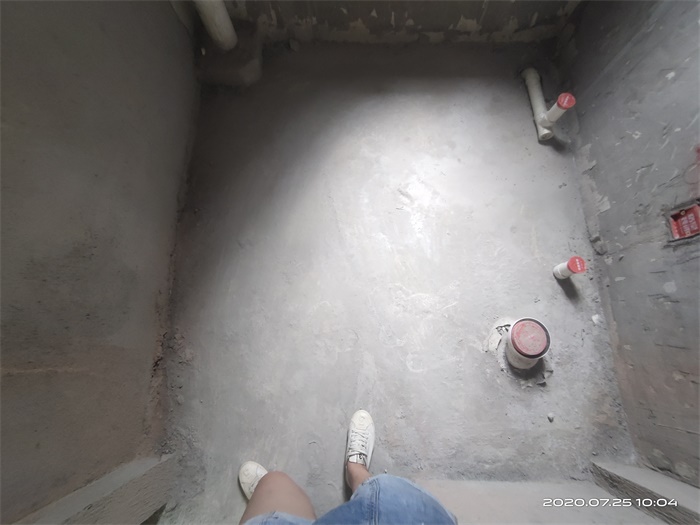

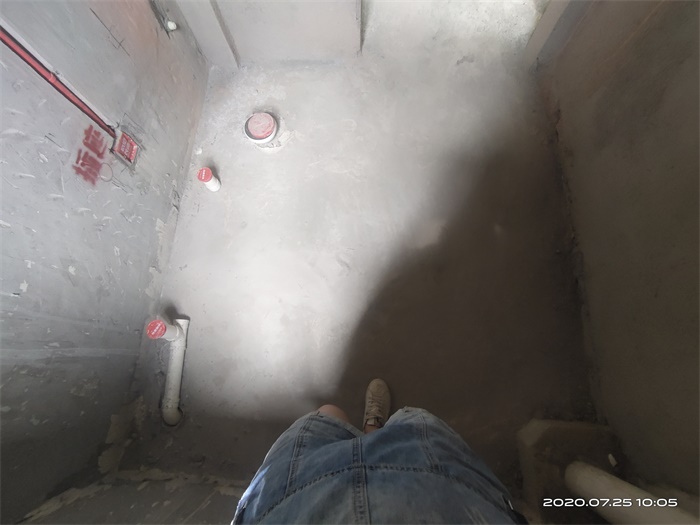

次卫对角

发表于 2020-8-4 15:38:04

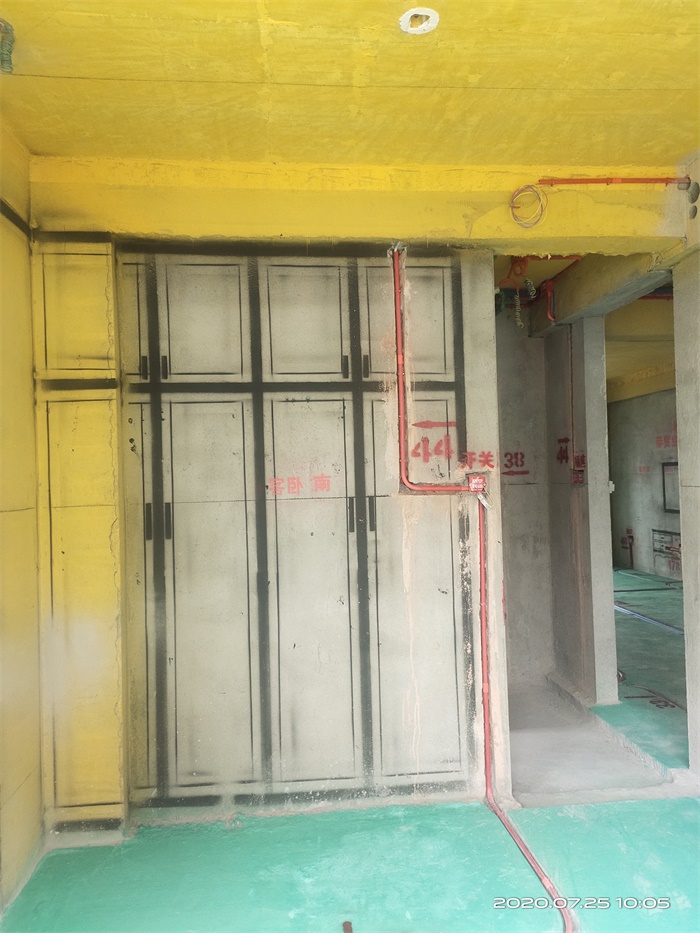

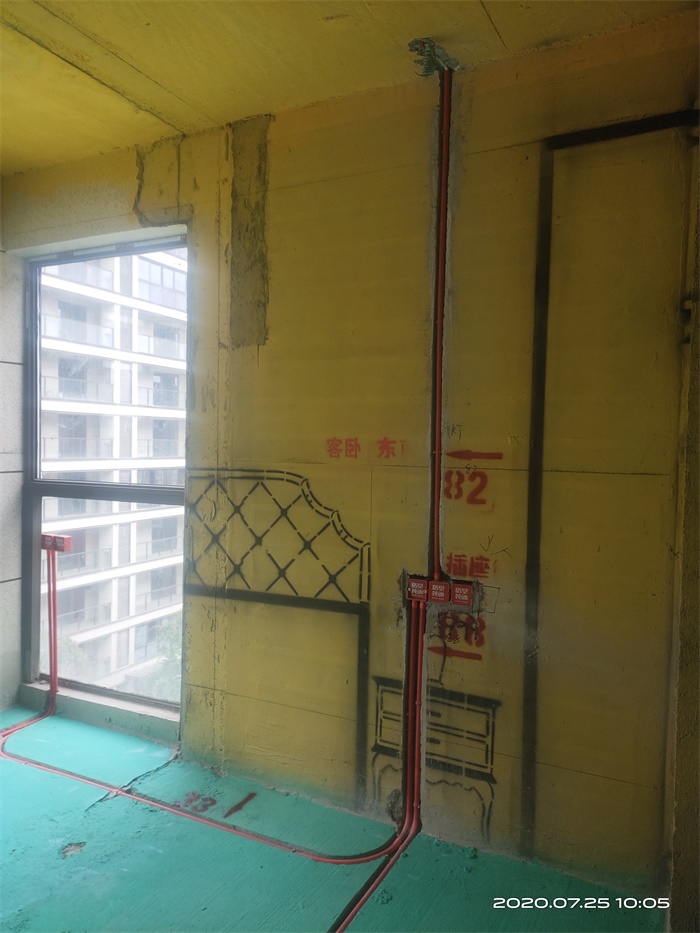

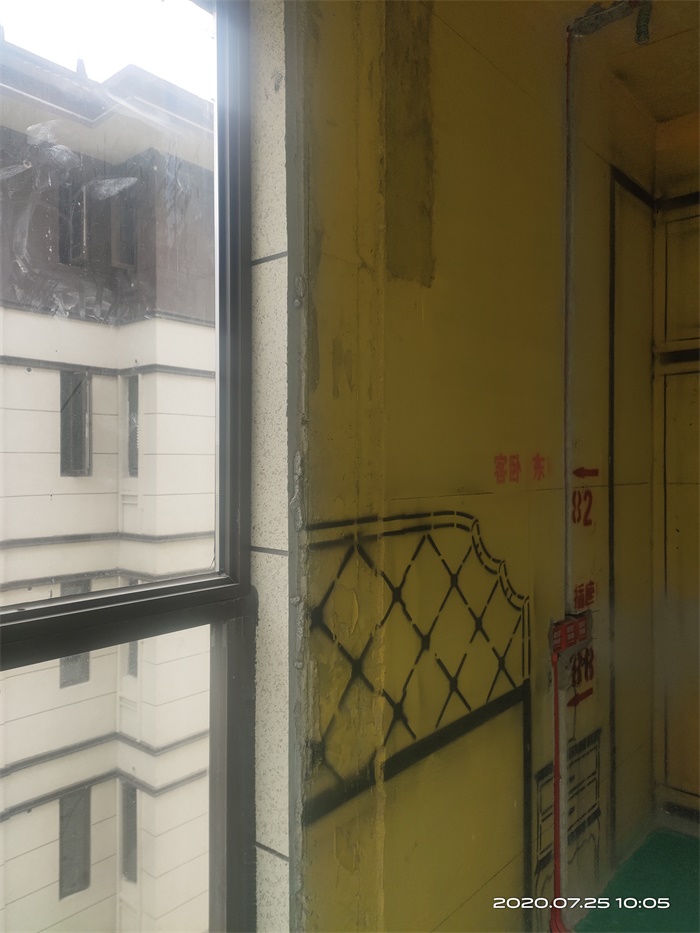

客房水电布线

发表于 2020-8-4 15:38:46

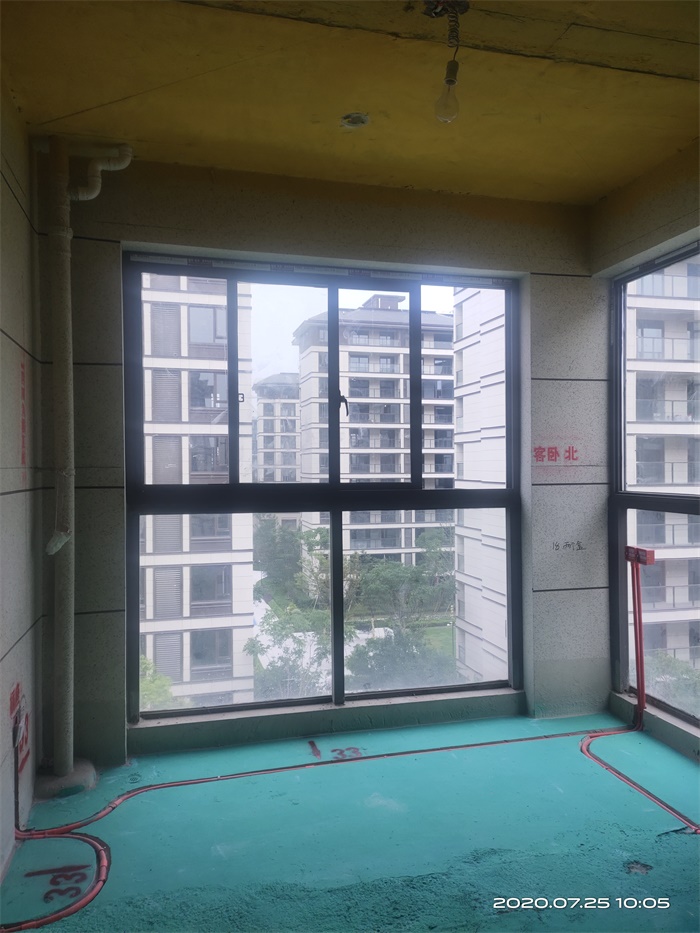

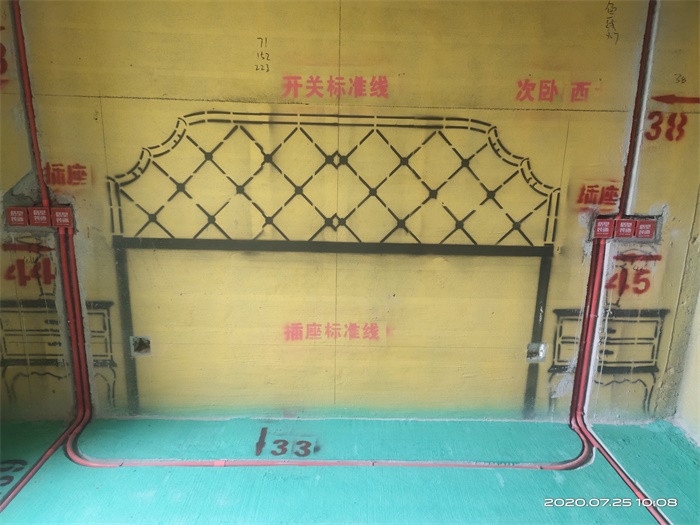

客房对角

发表于 2020-8-4 15:41:02

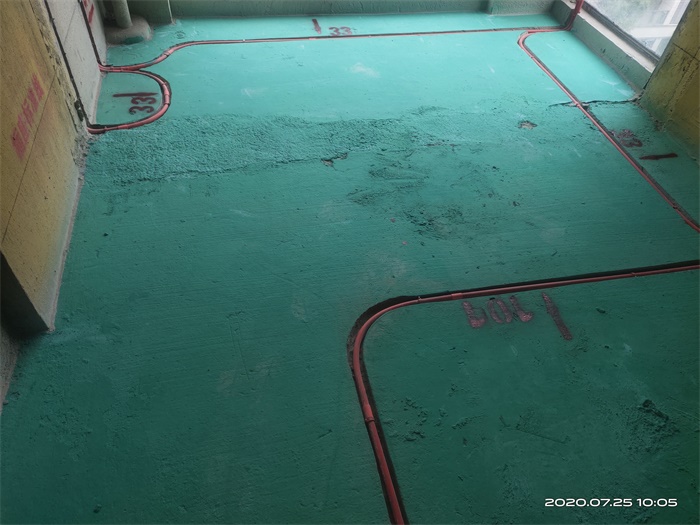

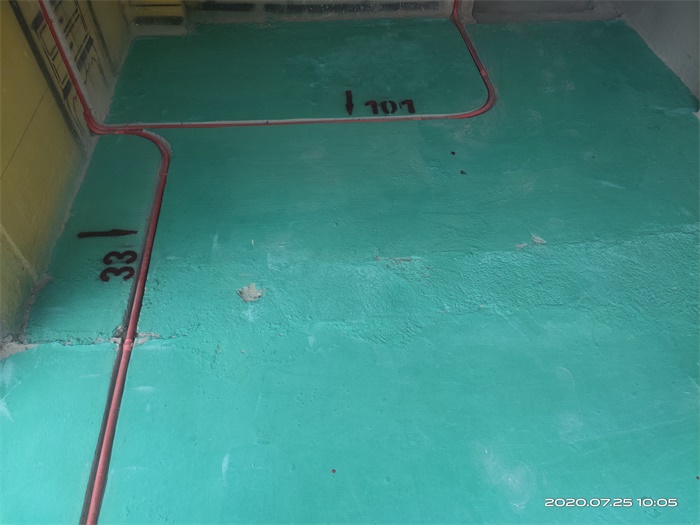

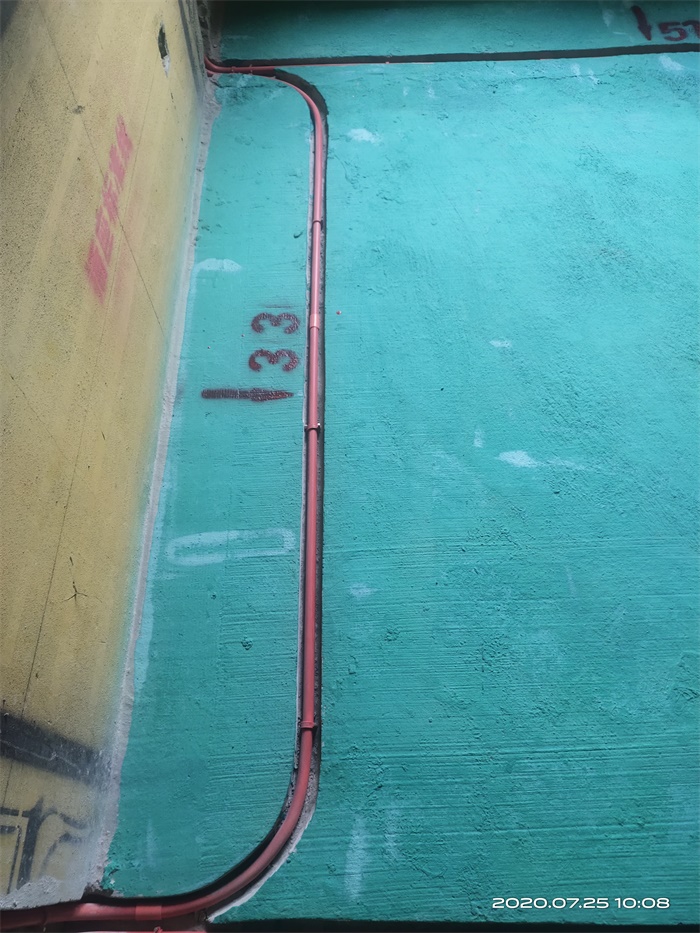

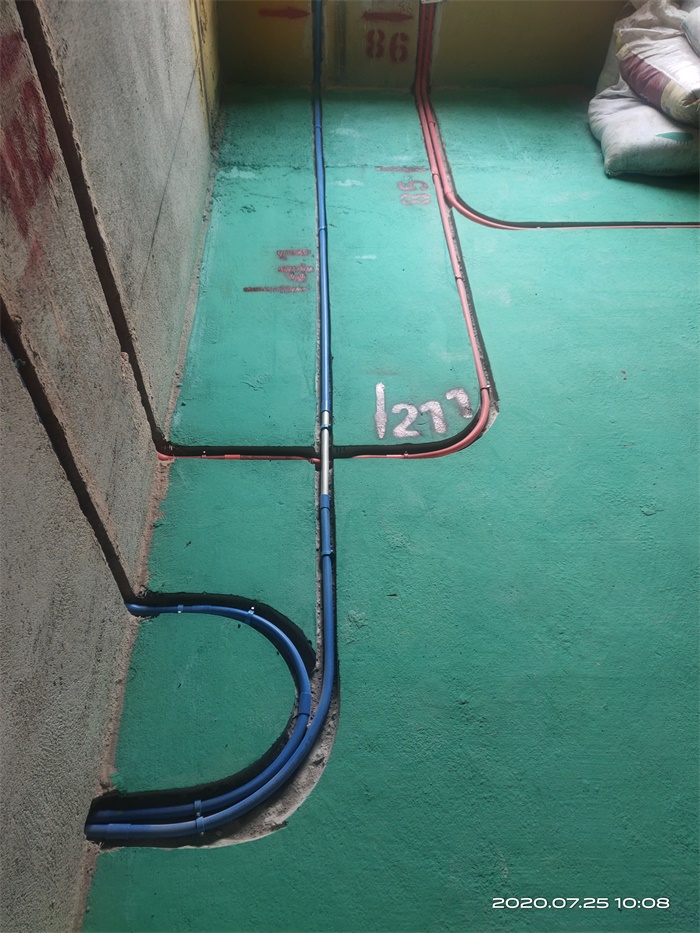

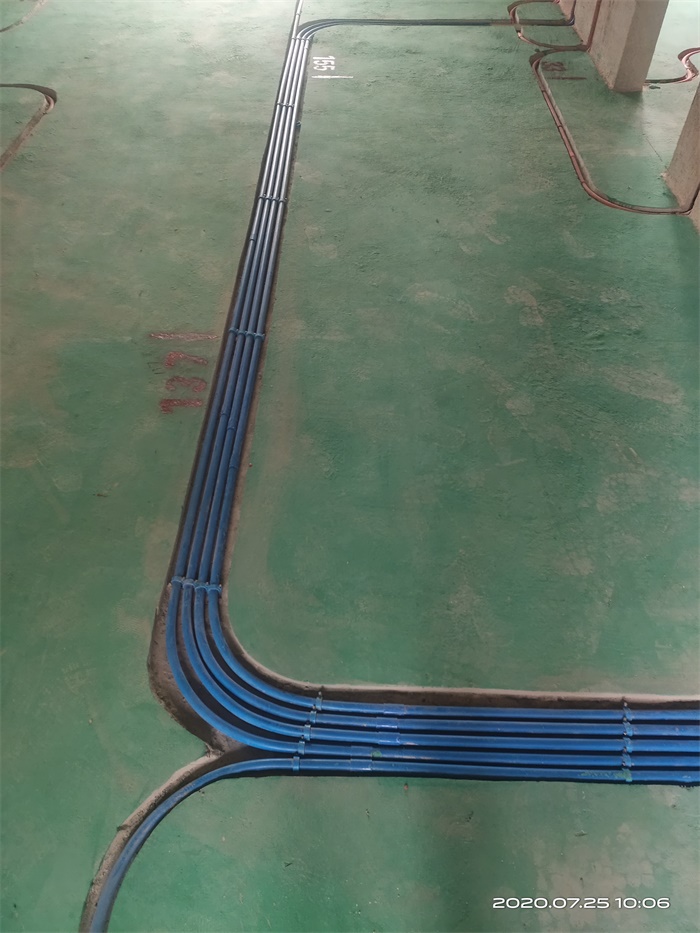

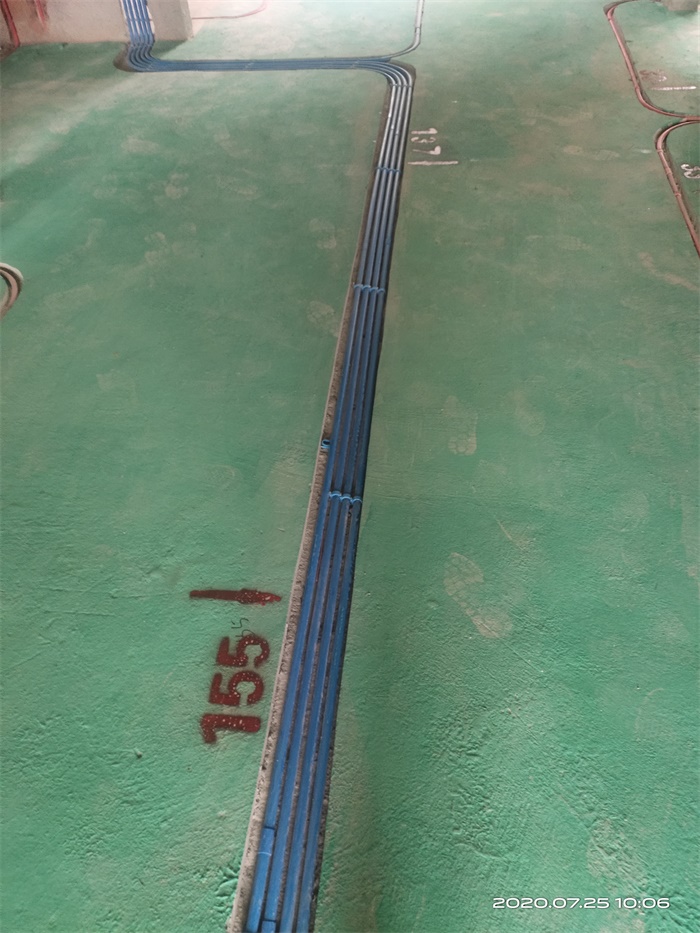

弱电走地：格堂装饰的弱电走地是德系工艺重要环节，最大化减少室内信号干扰，弱电走低从地面开槽，弱电分支到每一个房间，井然有序。

发表于 2020-8-4 15:43:15

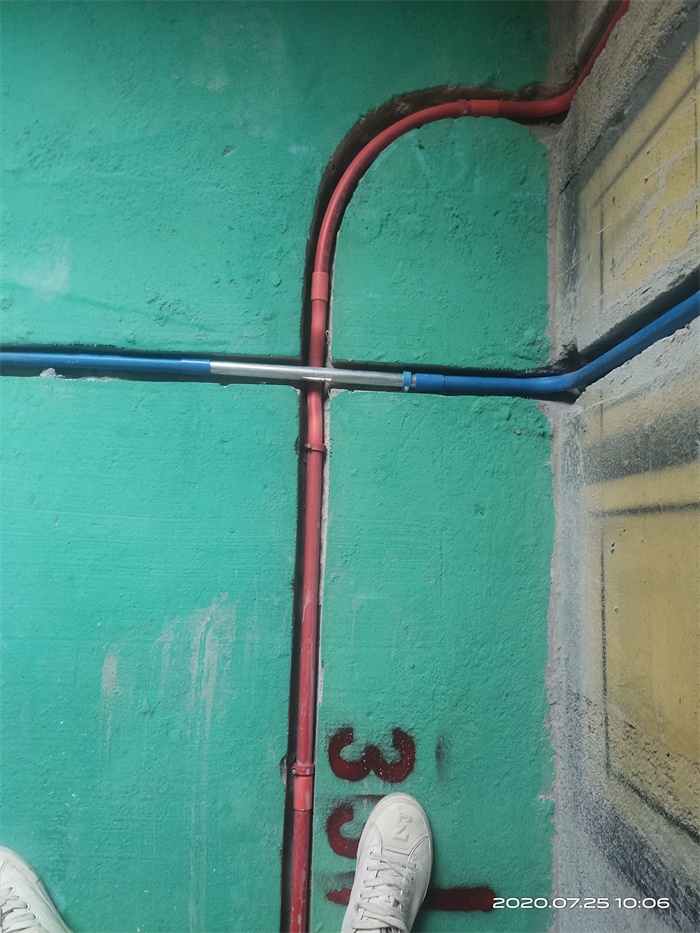

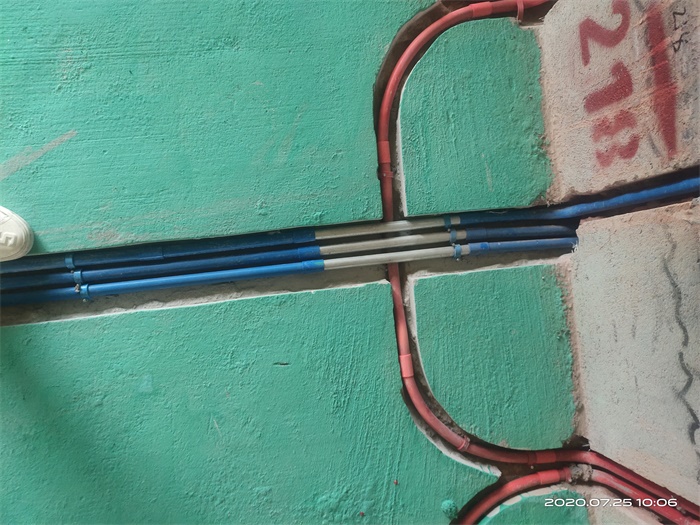

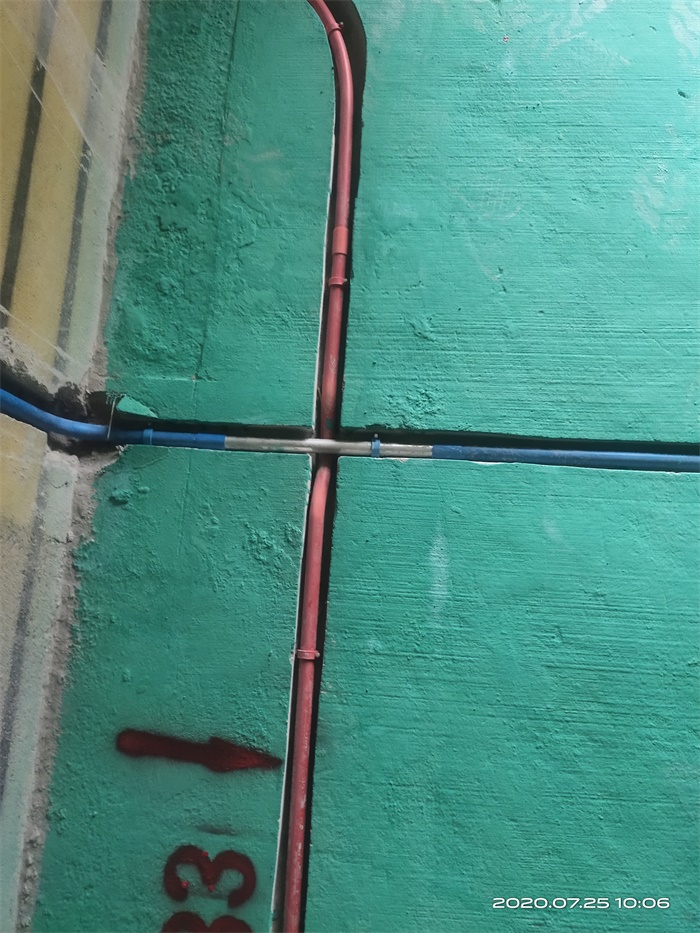

红色为强电，蓝色为弱电，强弱电间间距30CM，如有交界用金属屏蔽管，避免强电对弱电信号造成干扰。

发表于 2020-8-4 15:44:51

暗管预留：格堂装饰在水电工艺施工阶段，对液晶电视、机顶盒等设备线管进行提前预埋处理，确保设计美观度。

发表于 2020-8-4 15:46:09

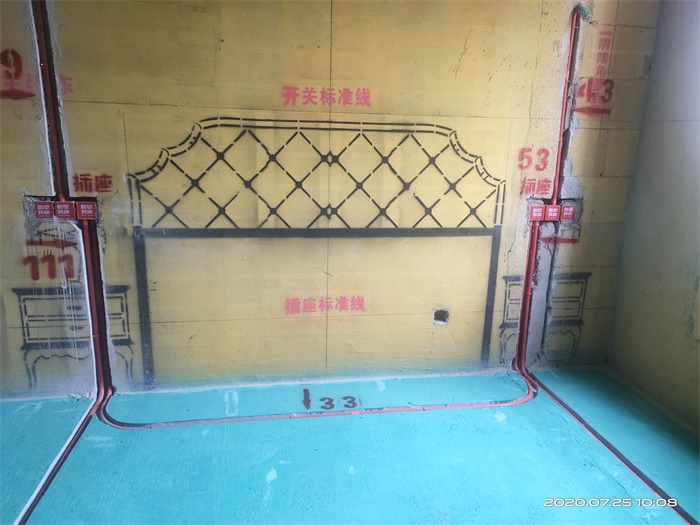

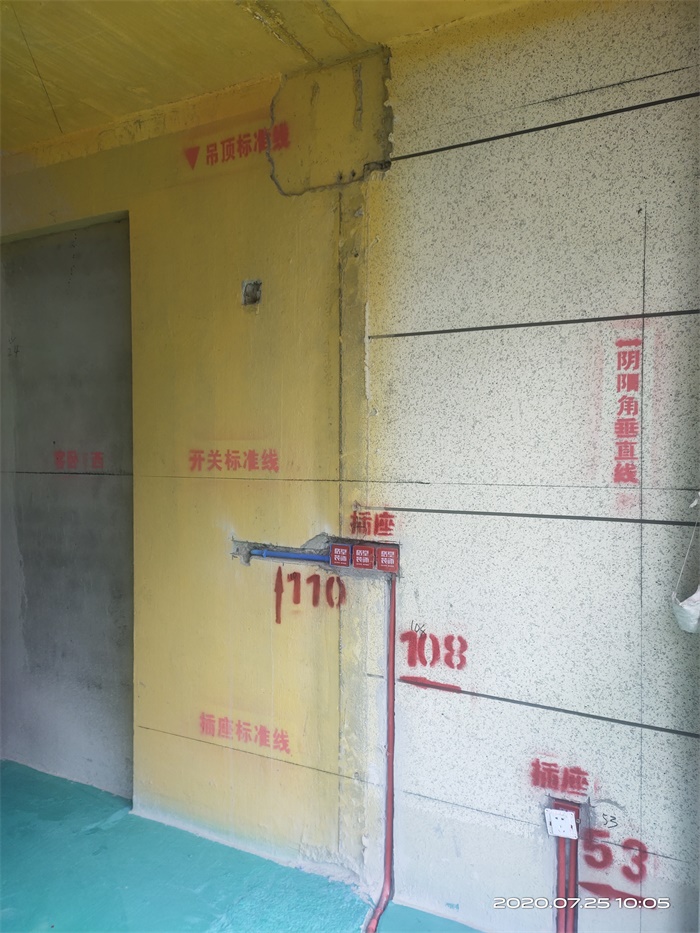

同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地。

发表于 2020-8-4 15:47:10

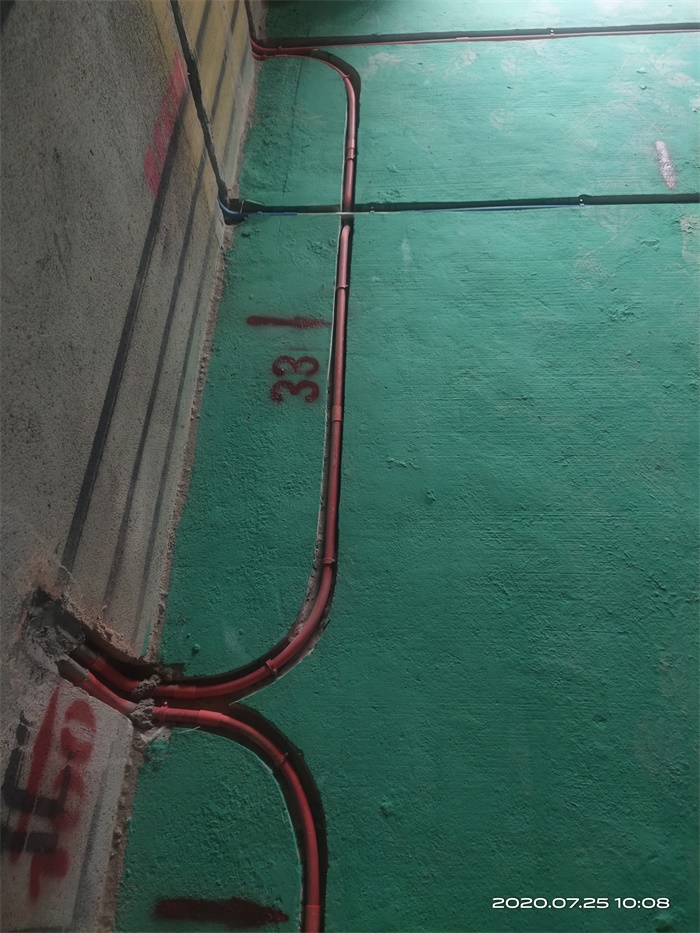

强弱电相距30公分以上，距墙30公分以上。

发表于 2020-8-4 15:48:01

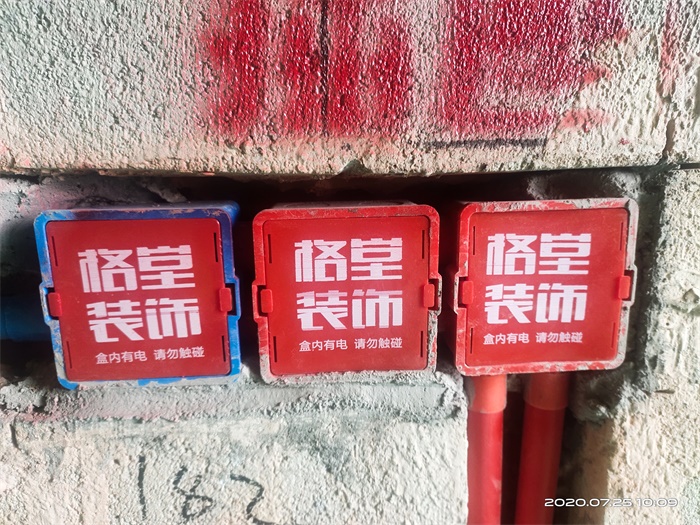

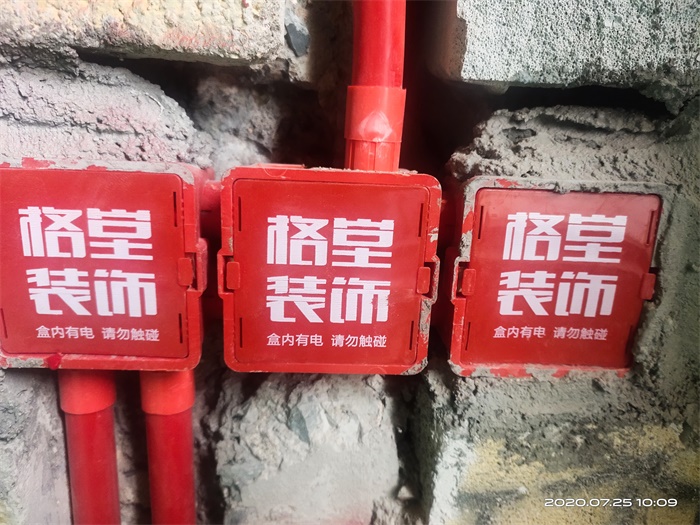

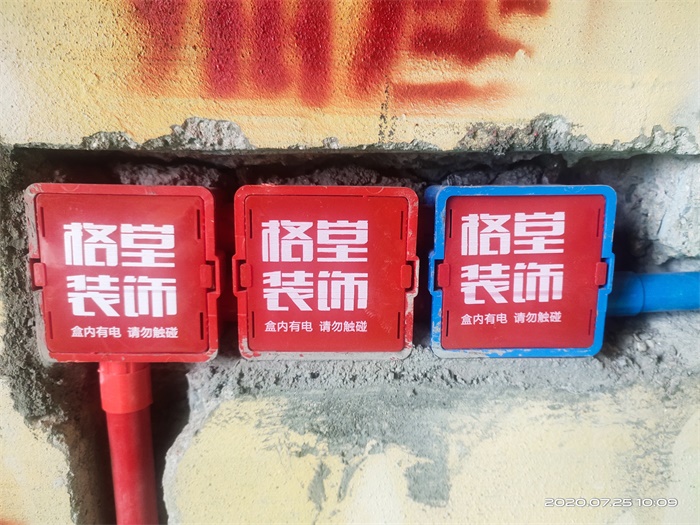

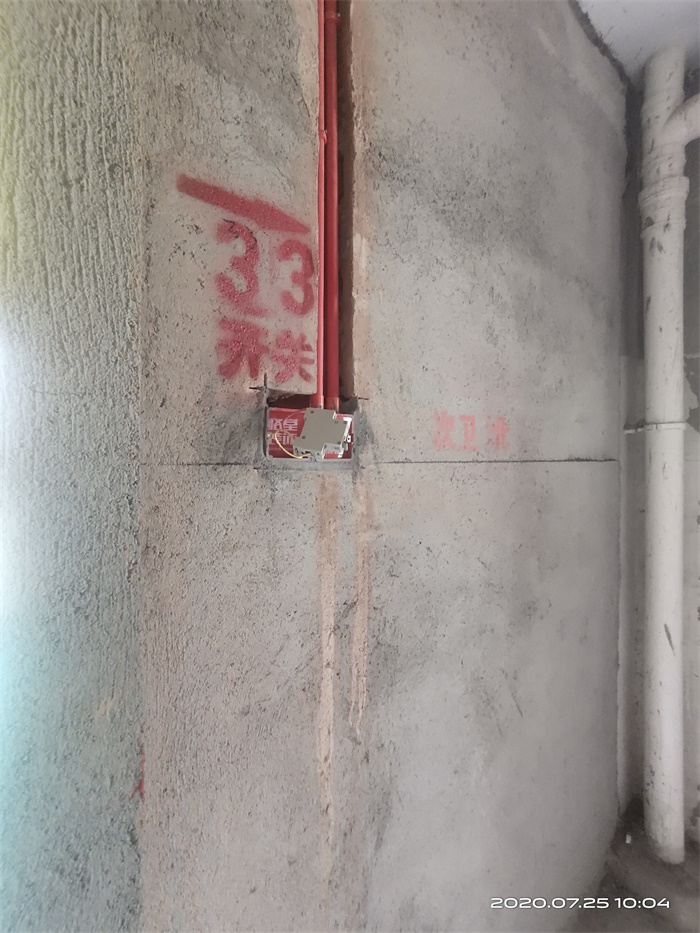

线管要加杯梳，方便抽拉电线和后期维护。暗盒用格堂专用保护盖都保护好，防止砂石掉落
