誉江南16-2-9#123㎡北欧 —--北海道的诗

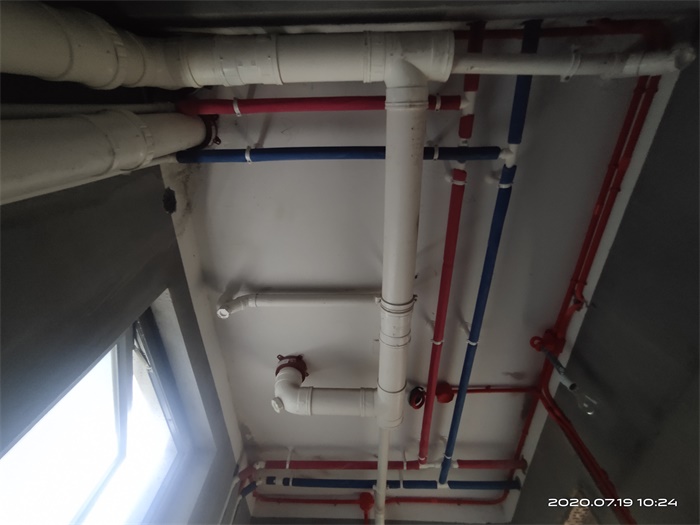

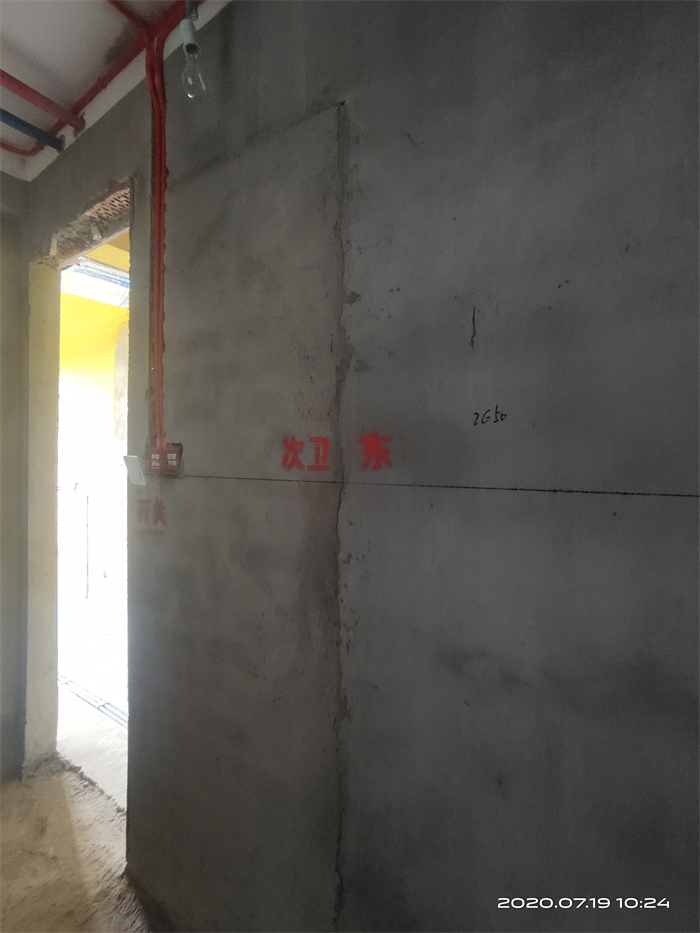

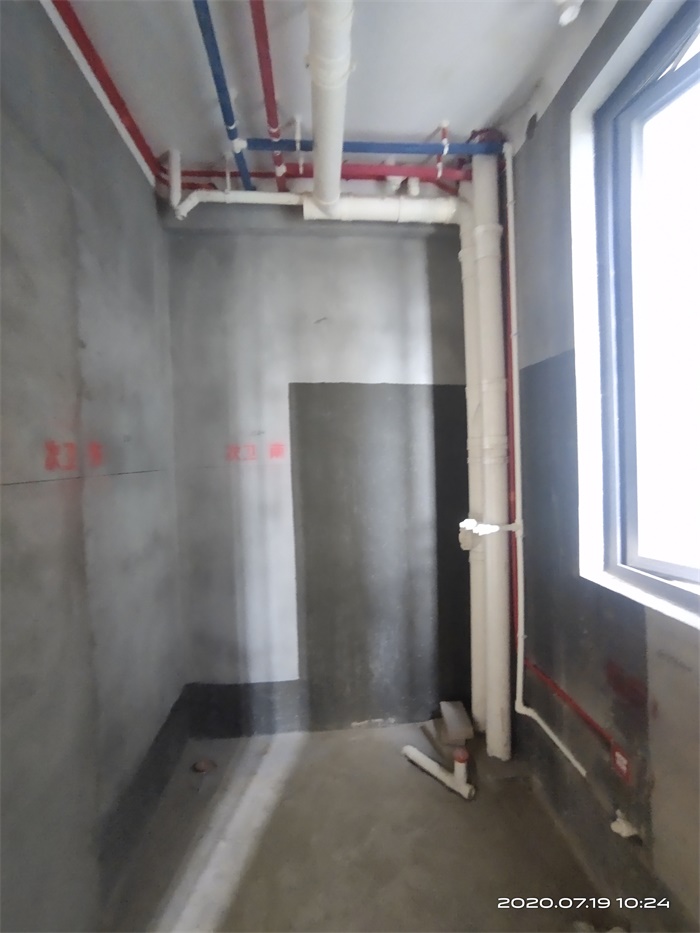

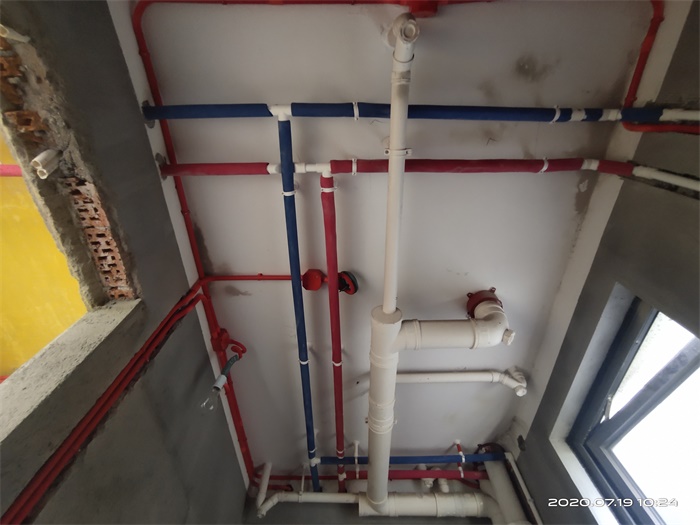

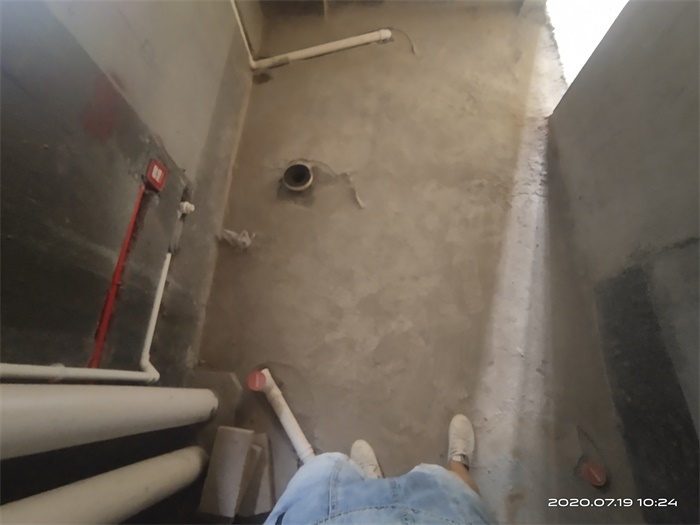

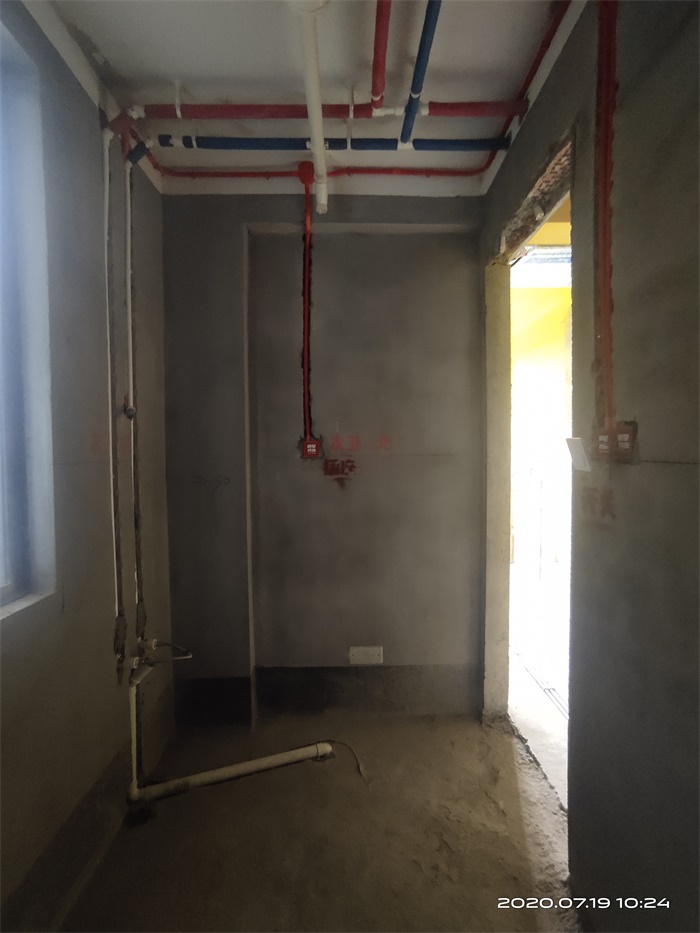

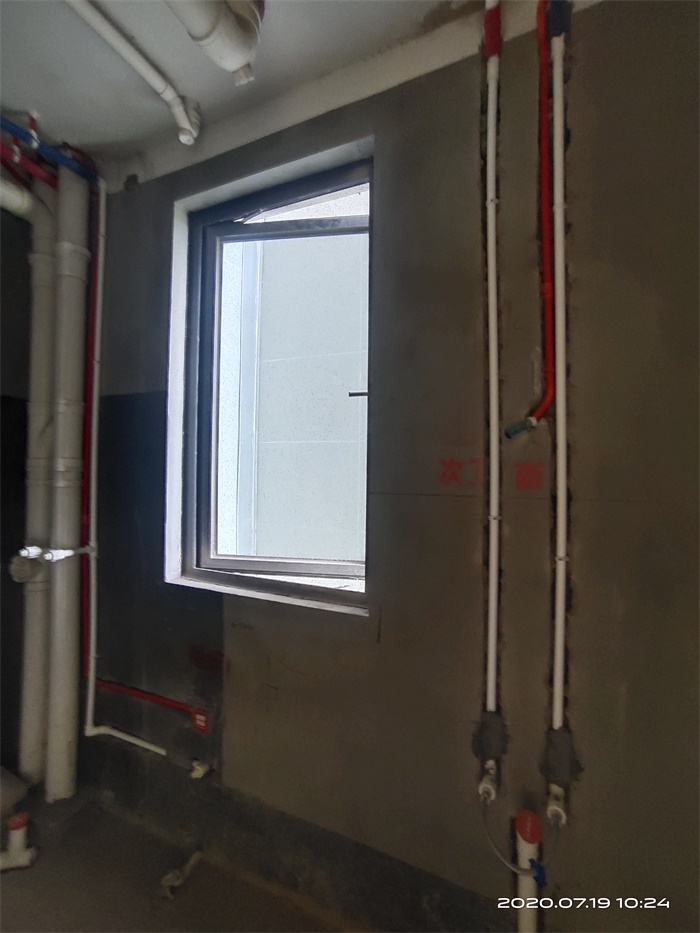

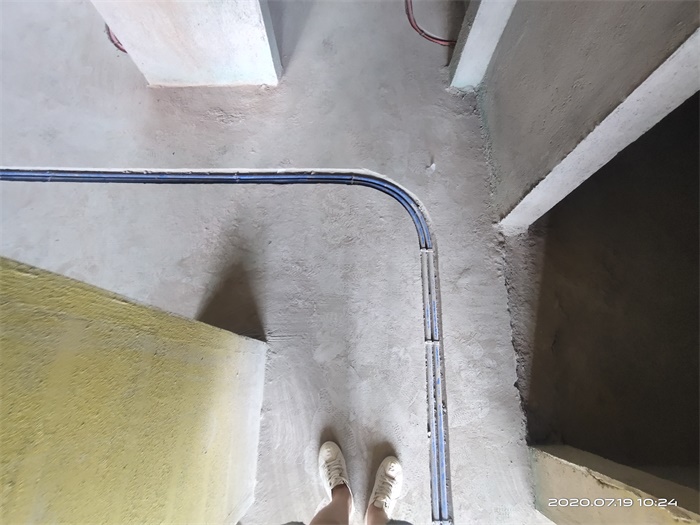

次卫水电布线

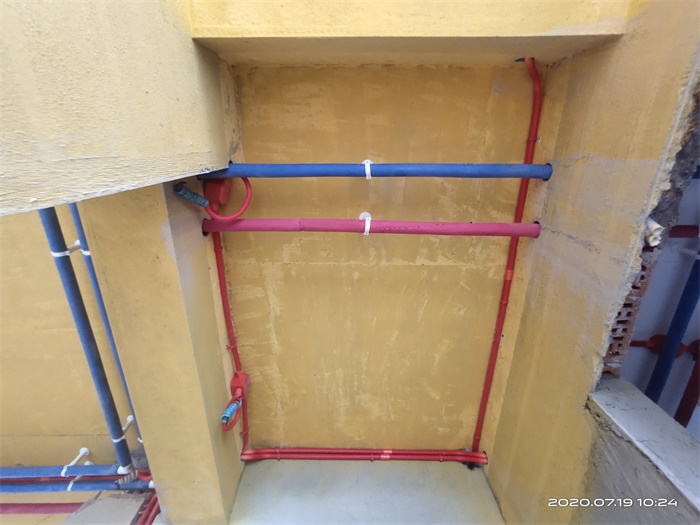

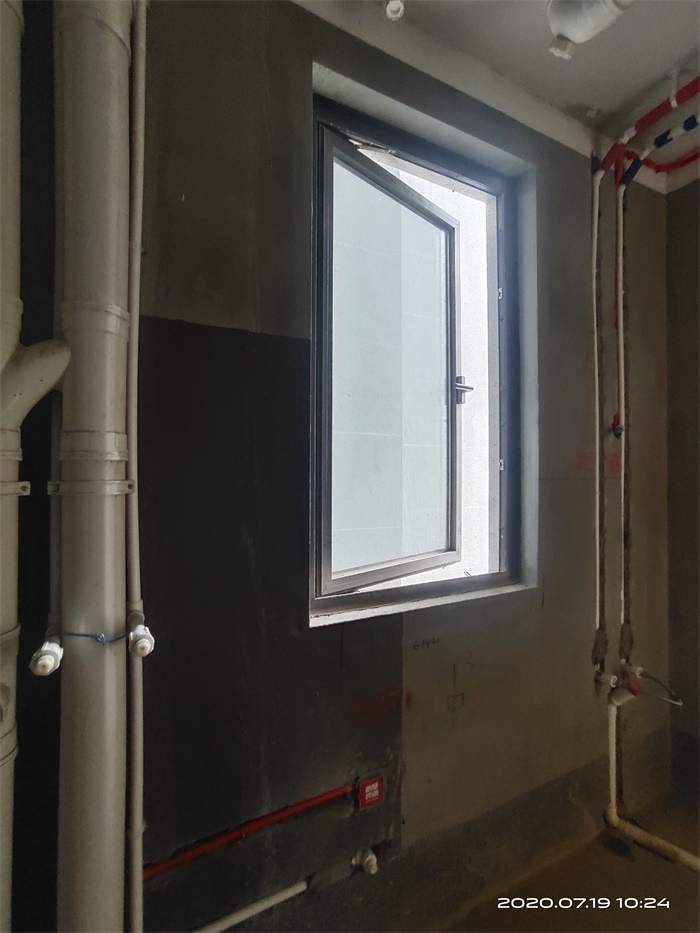

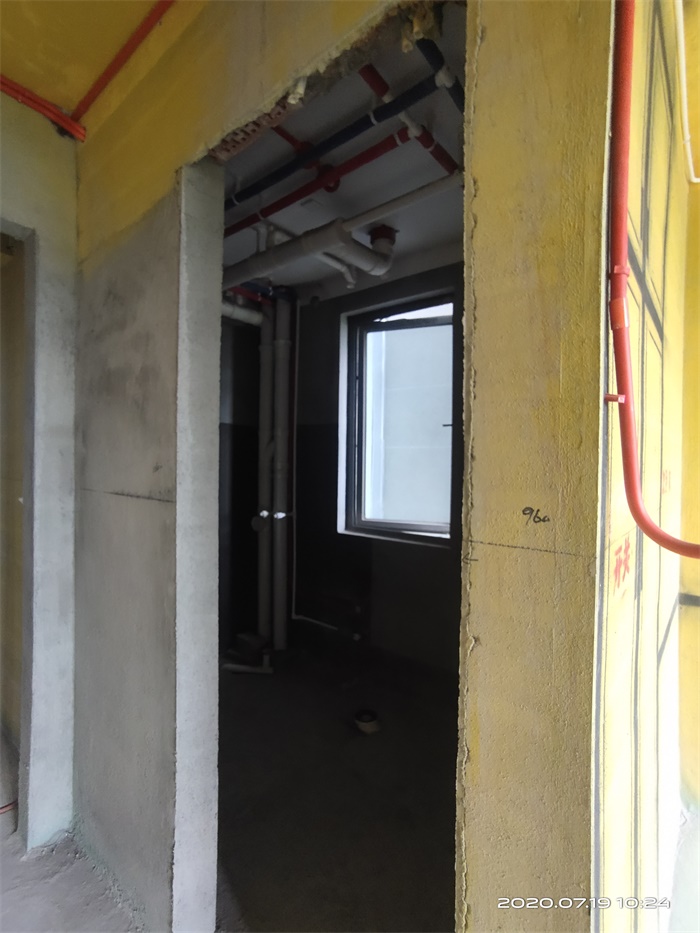

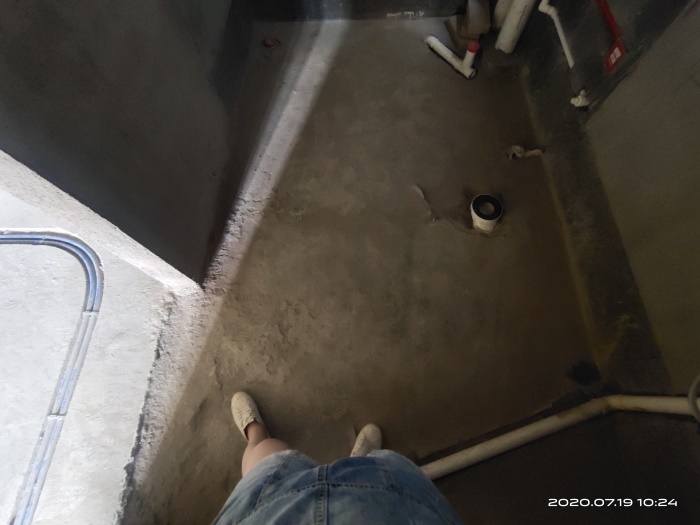

次卫对角

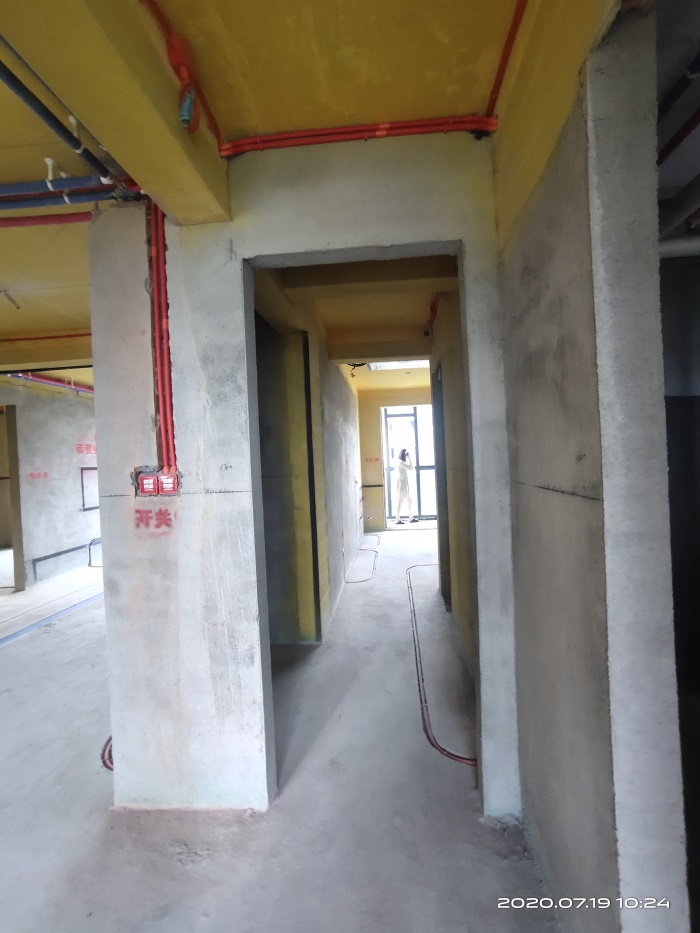

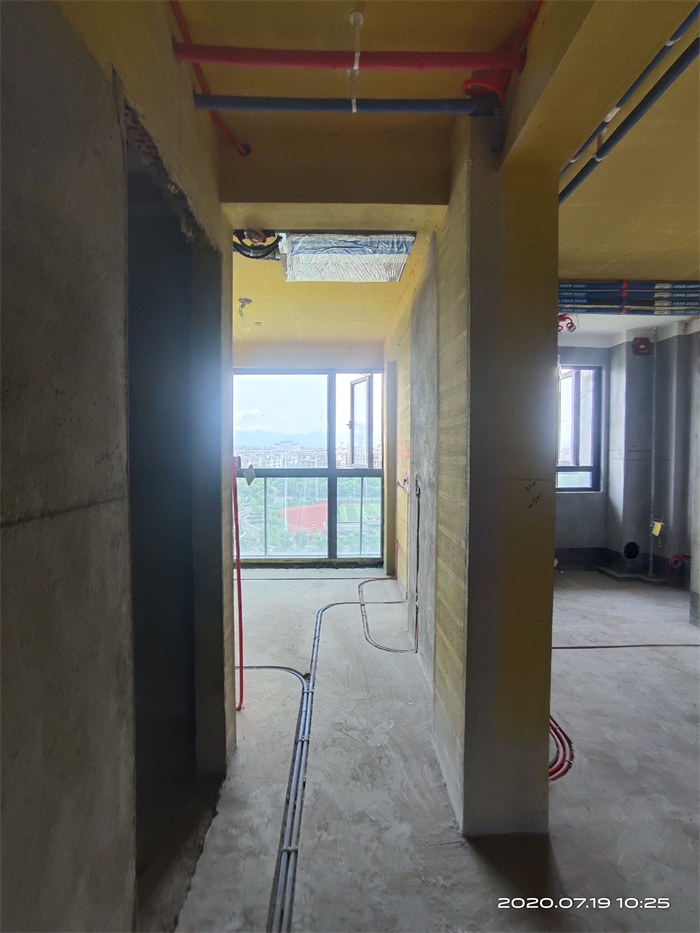

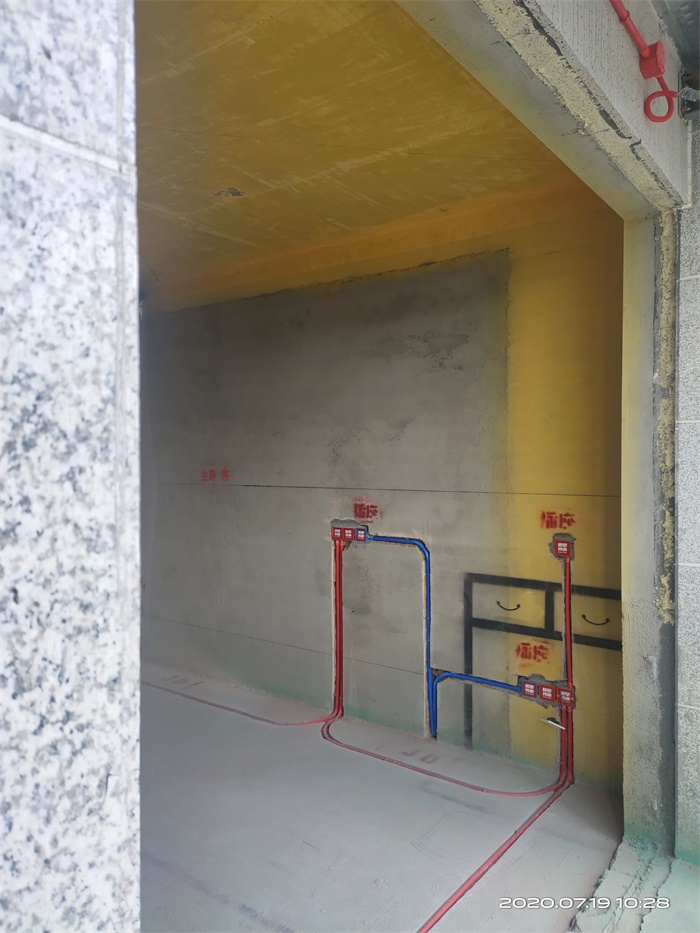

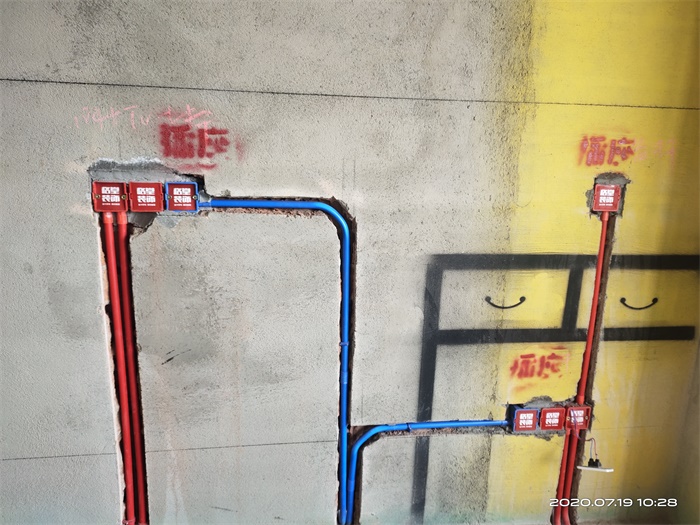

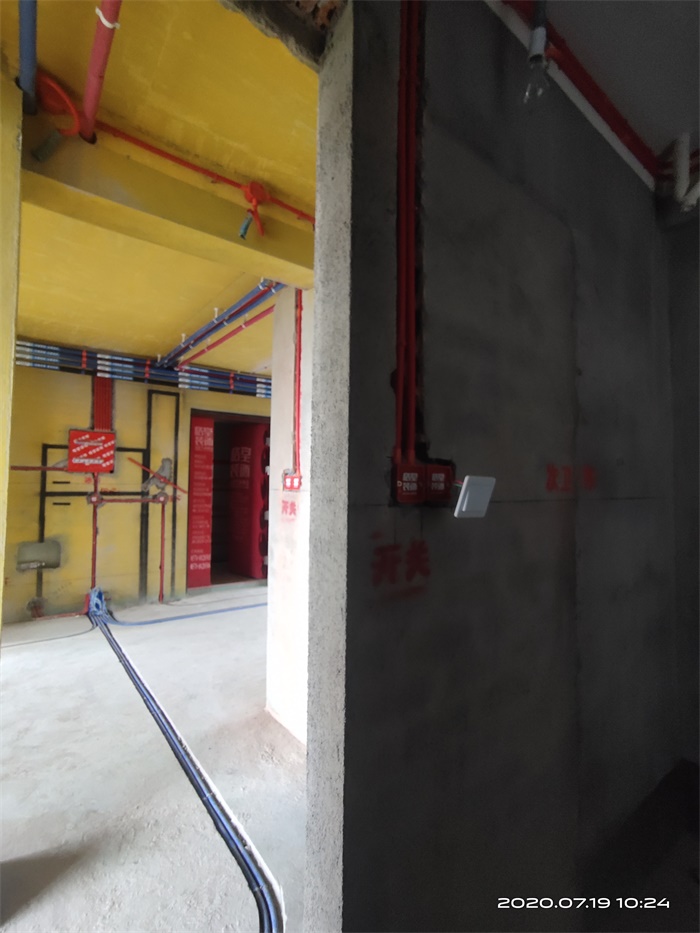

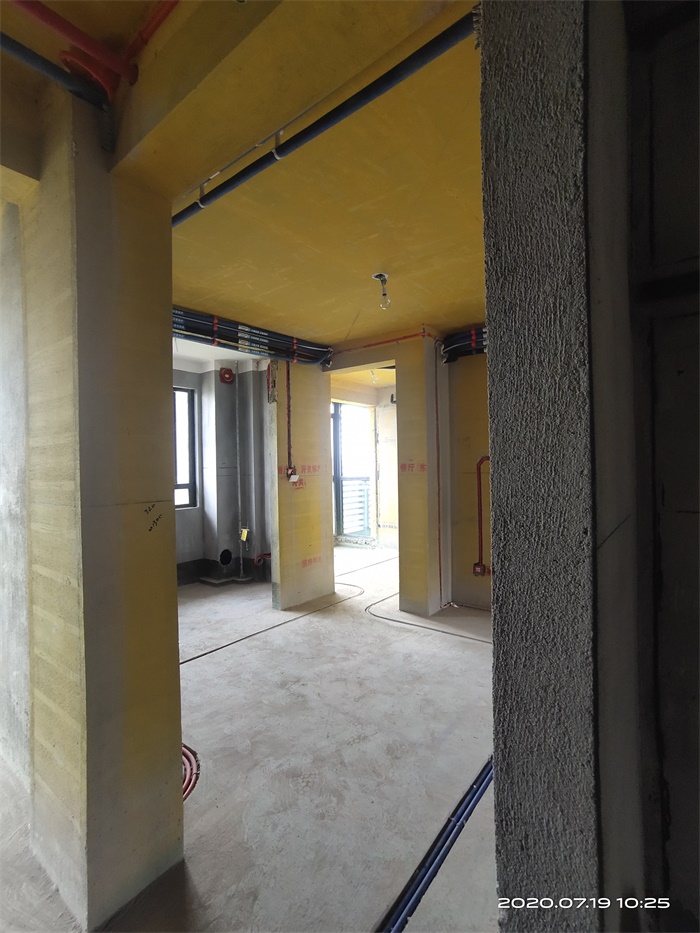

过道水电布线

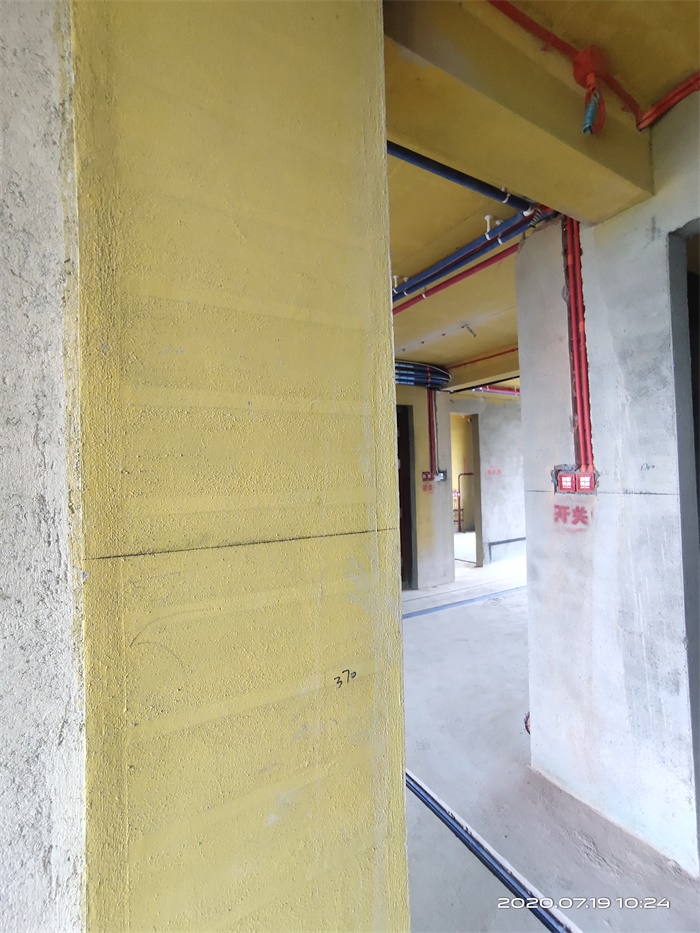

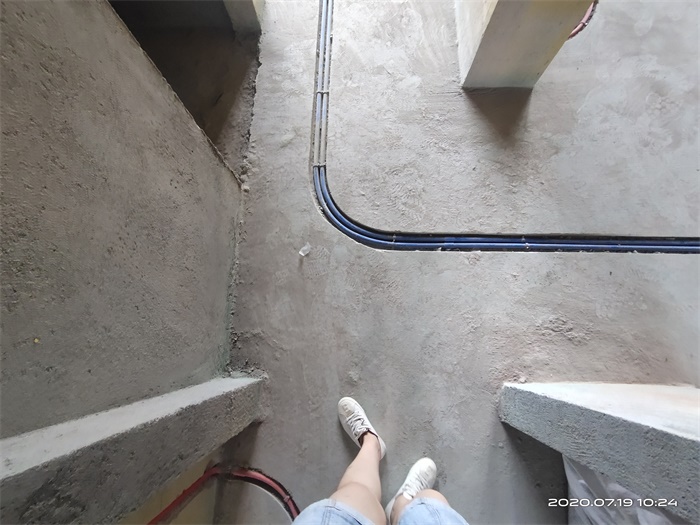

过道对角

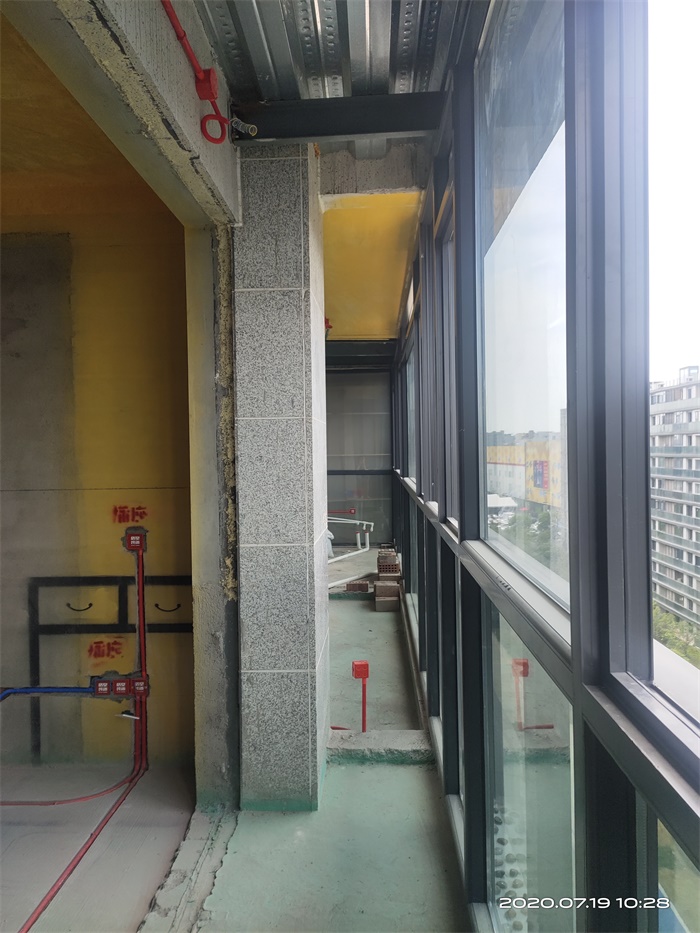

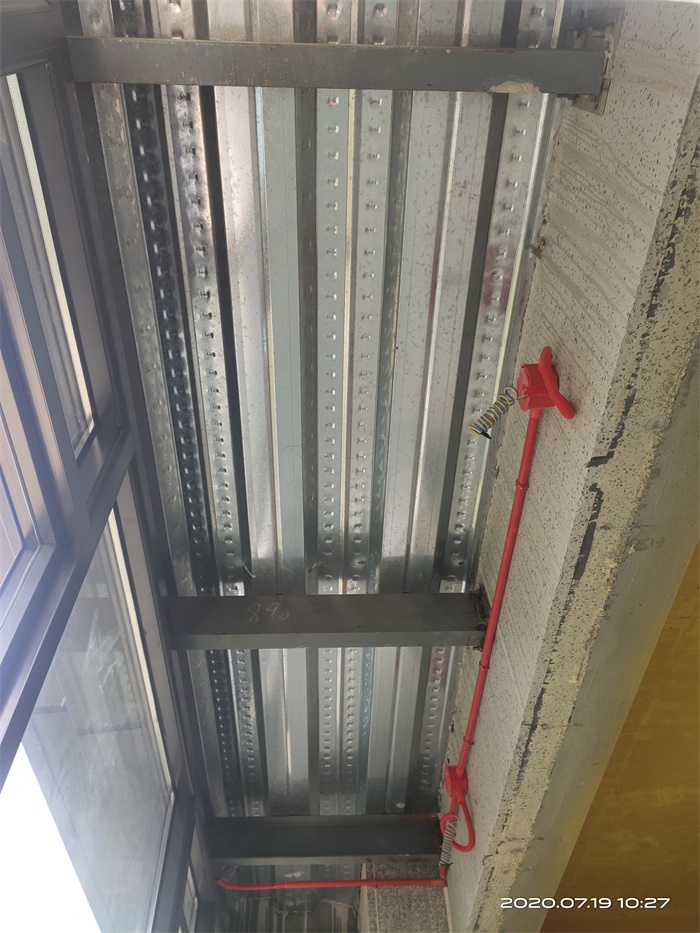

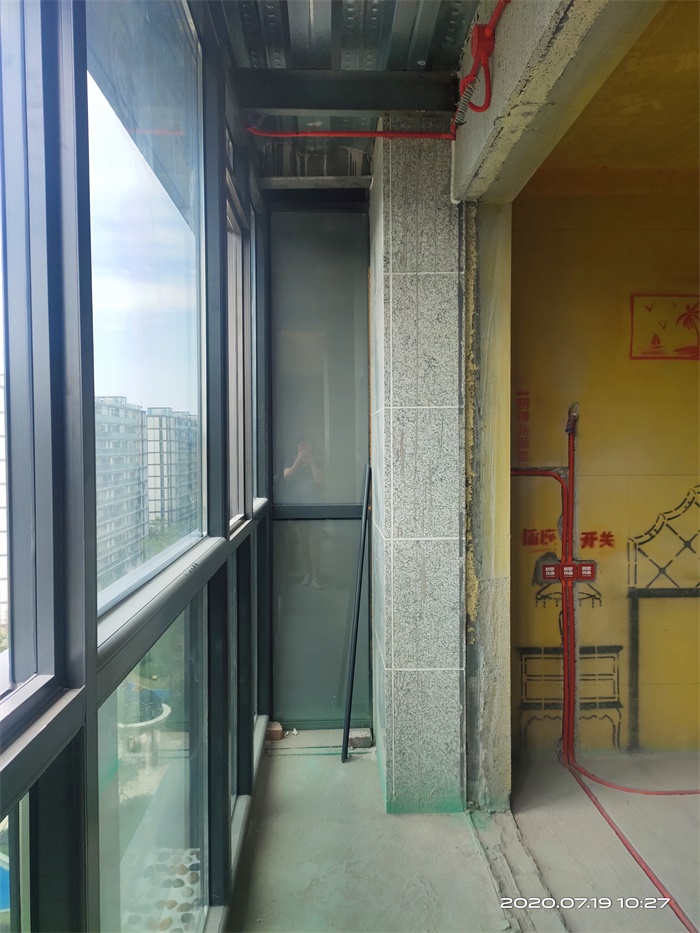

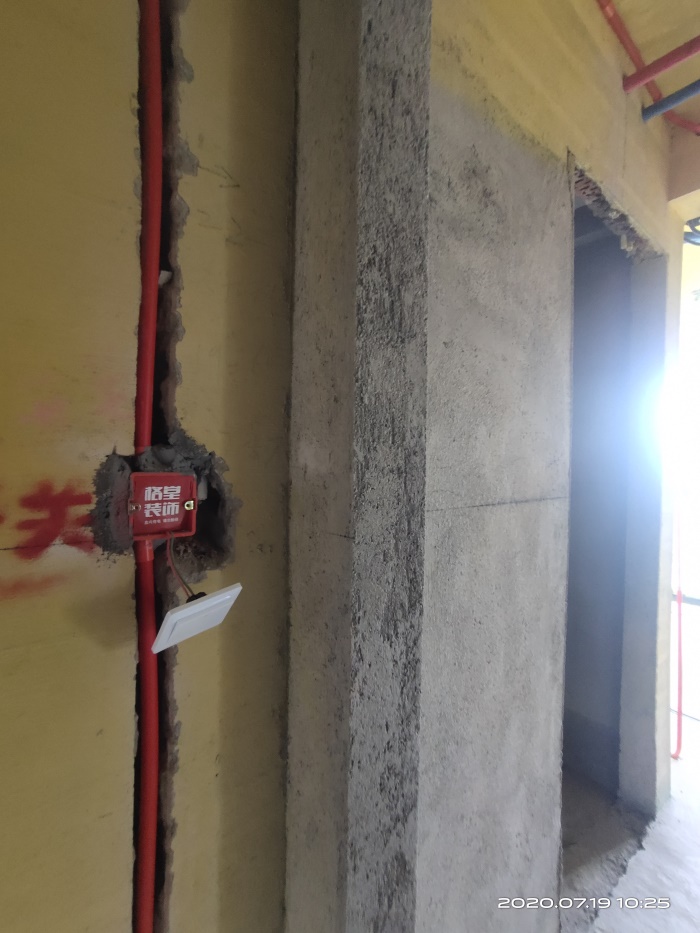

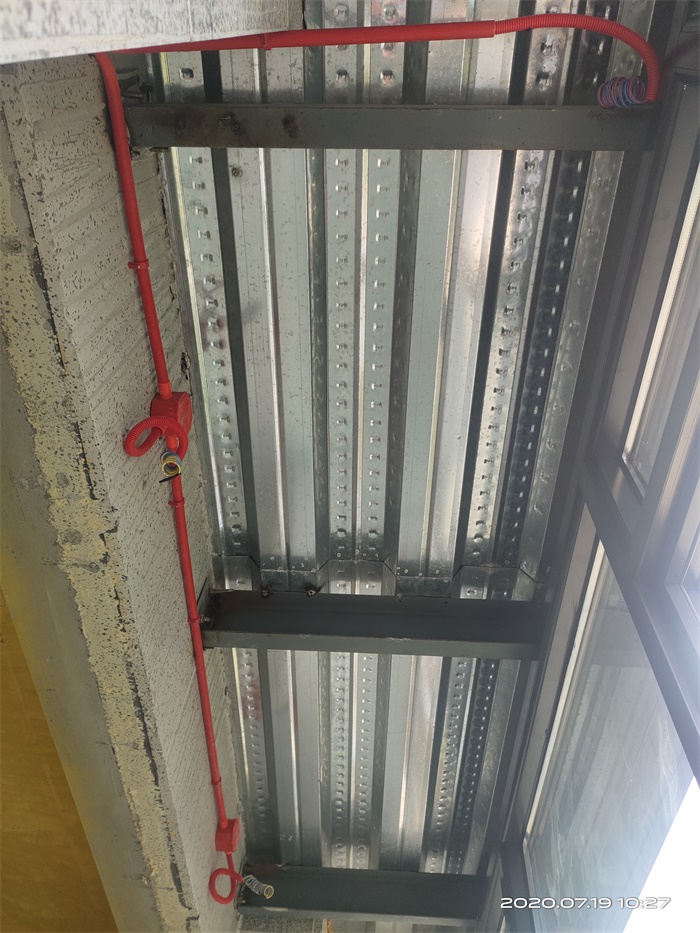

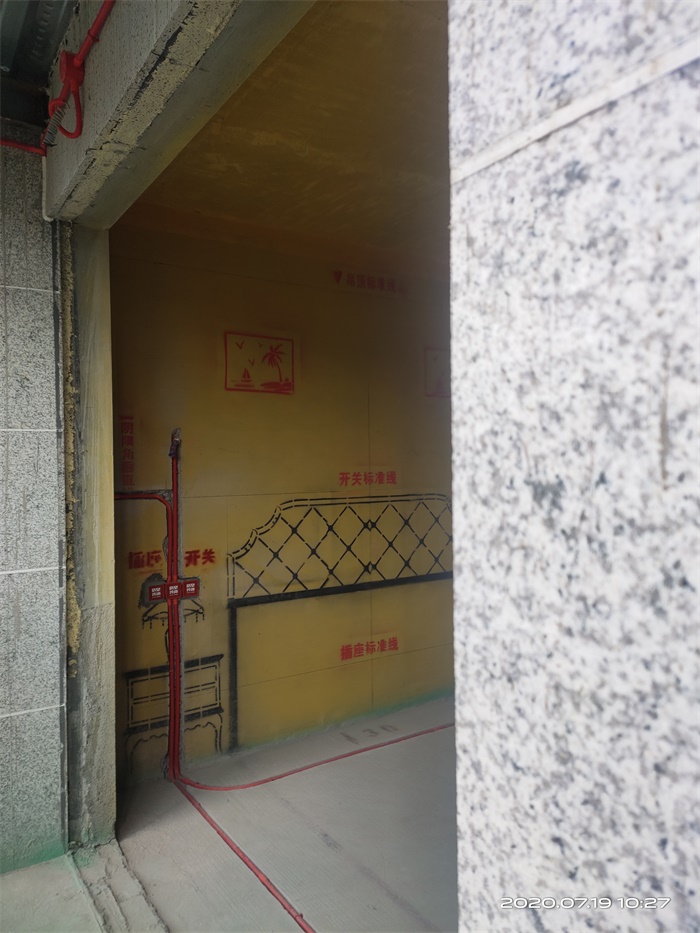

主卧阳台水电布线

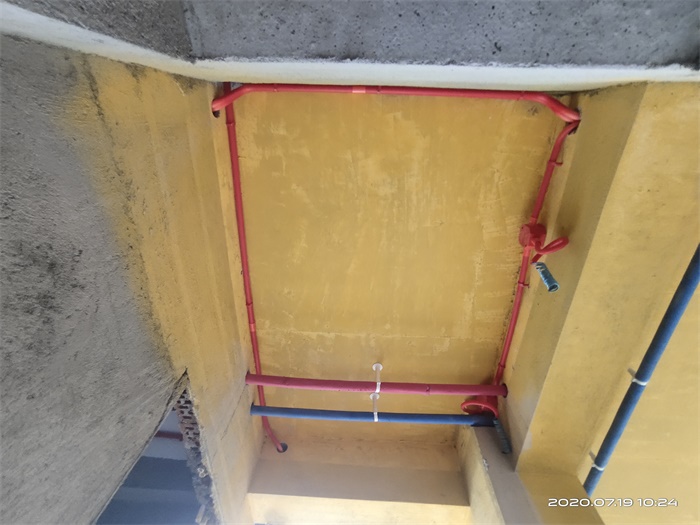

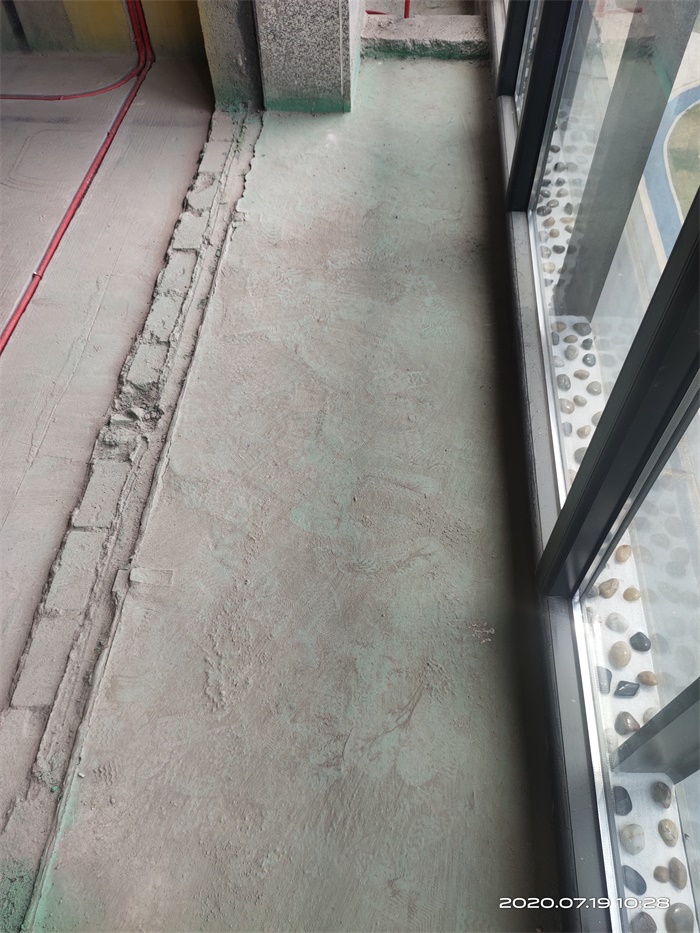

主卧阳台对角

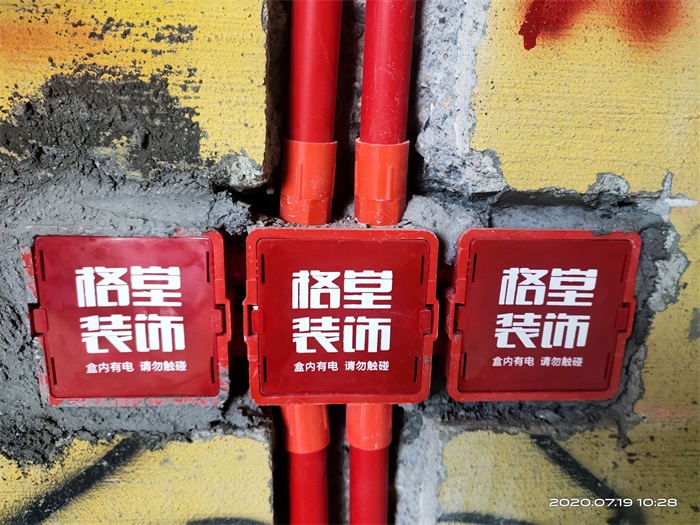

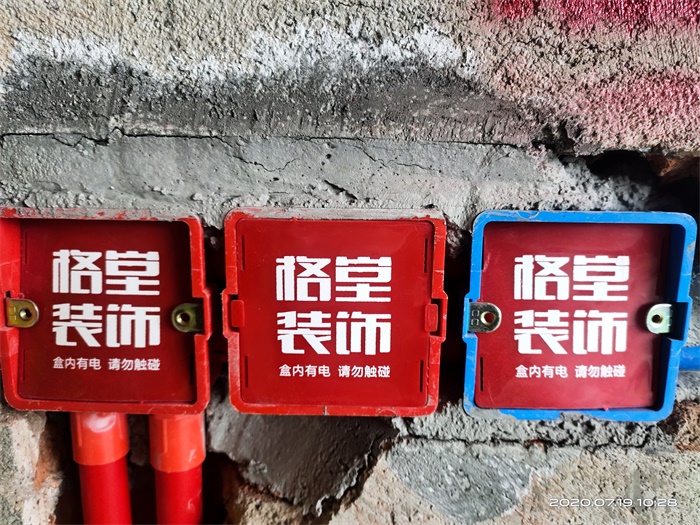

强电用红线盒、红线管，弱电用蓝线盒、蓝线管。线管要加杯梳，方便抽拉电线和后期维护。暗盒用格堂专用保护盖都保护好，防止砂石掉落

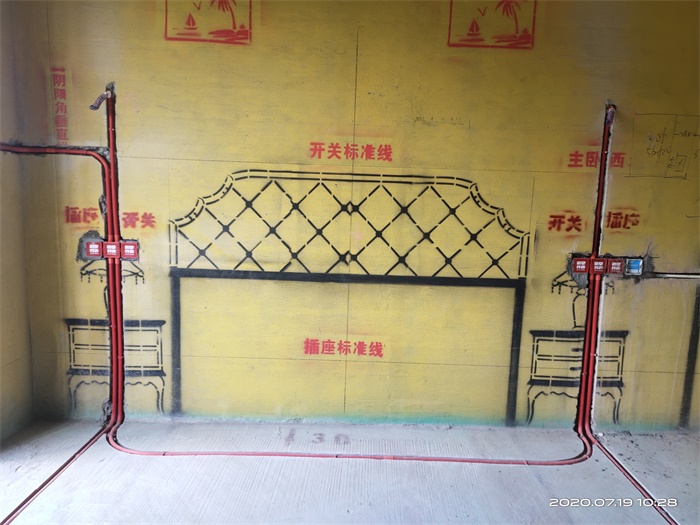

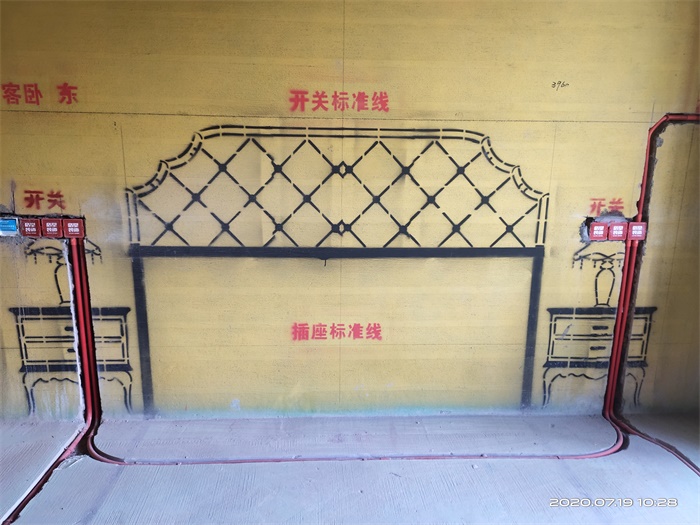

同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地

所有电线必须穿管，混泥土处不能开槽的套黄腊管保护。

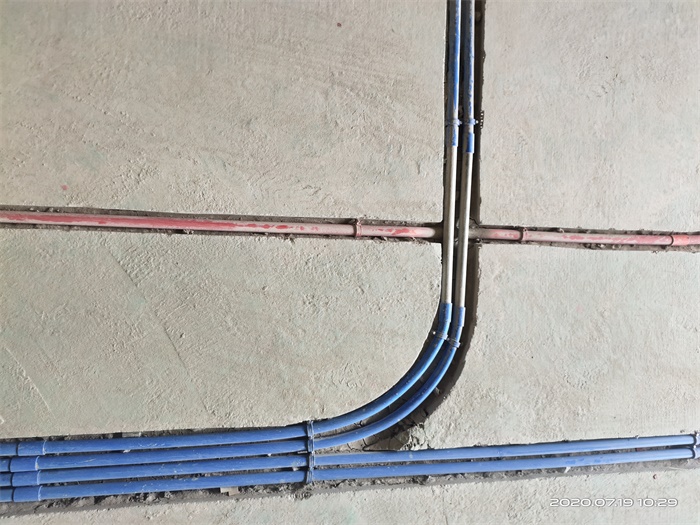

红色为强电，蓝色为弱电，强弱电间间距30CM，如有交界用金属屏蔽管，避免强电对弱电信号造成干扰。
