警馨苑16-1-50#95㎡现代—极-简

发表于 2020-9-27 16:05:00

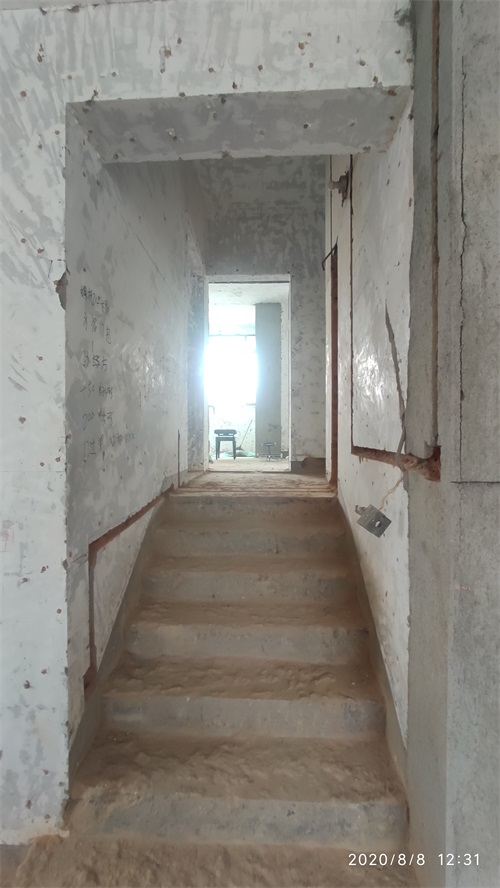

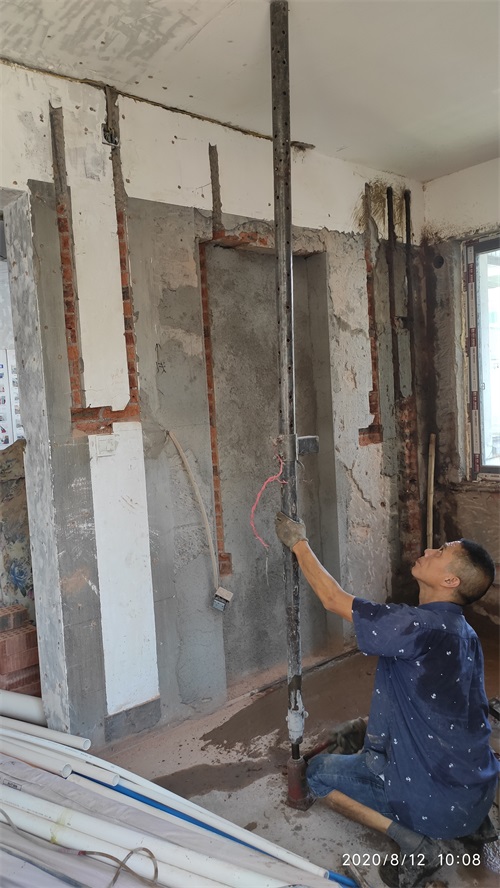

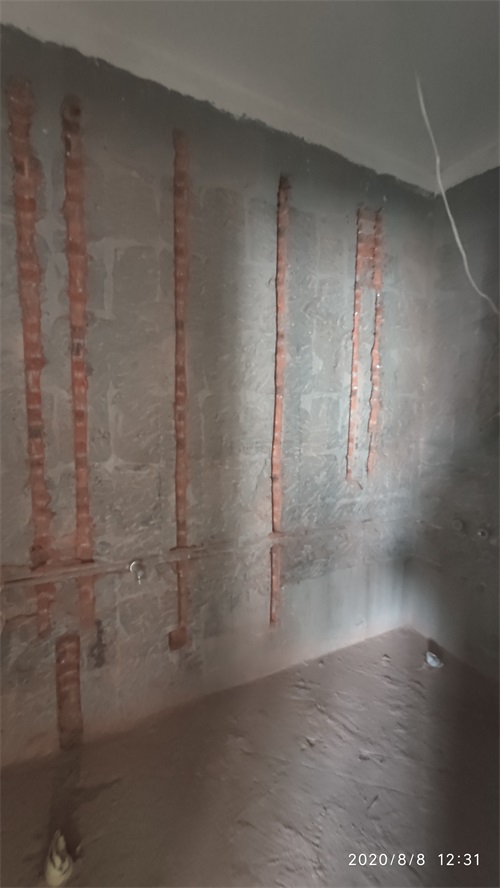

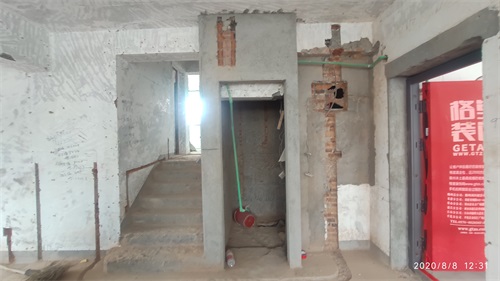

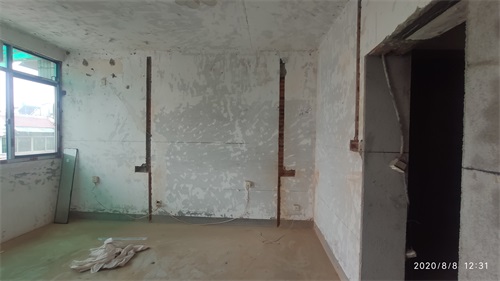

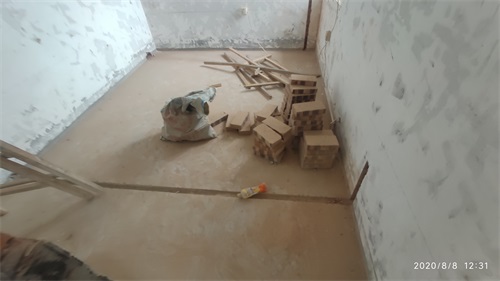

管槽切割应横平竖直，深度符合要求，墙槽应保证管外有1～1.5cm以上的砂浆保护层，混凝土位置低于墙面0.5cm，宽度大于管径，以确保管内外砂浆紧密结合，地槽打到原建筑现浇面

发表于 2020-9-27 16:05:20

管槽切割应横平竖直，深度符合要求，墙槽应保证管外有1～1.5cm以上的砂浆保护层，混凝土位置低于墙面0.5cm，宽度大于管径，以确保管内外砂浆紧密结合，地槽打到原建筑现浇面

发表于 2020-9-27 16:06:36

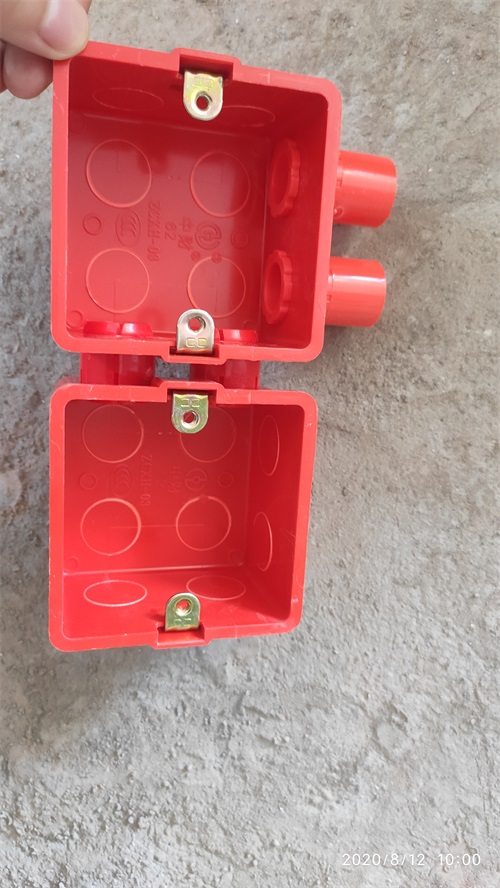

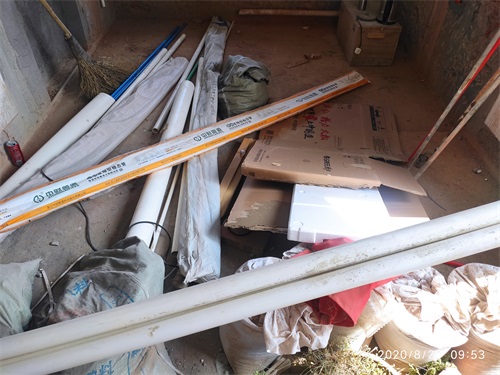

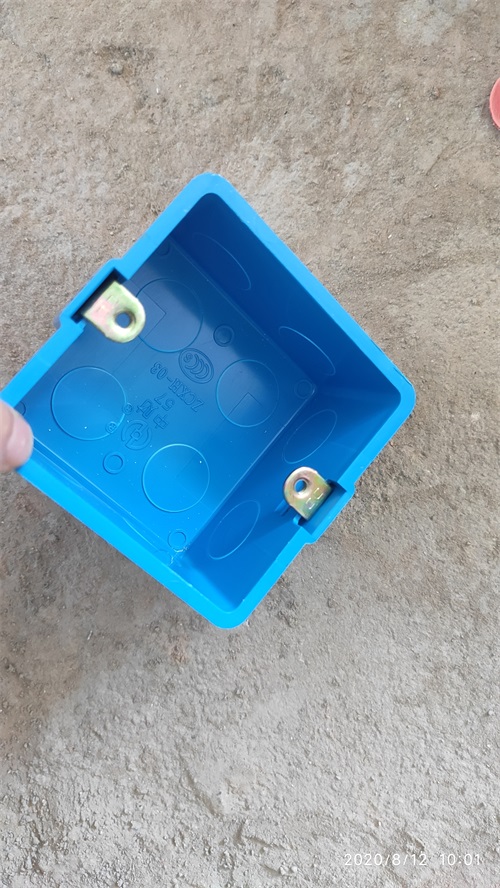

中财线盒

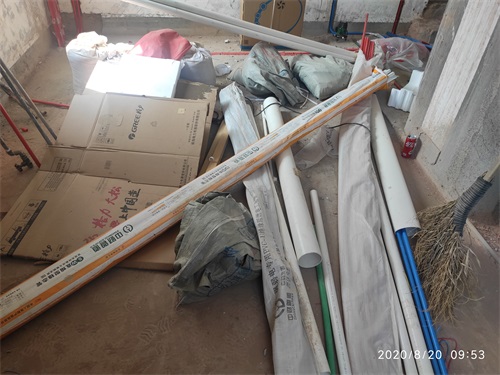

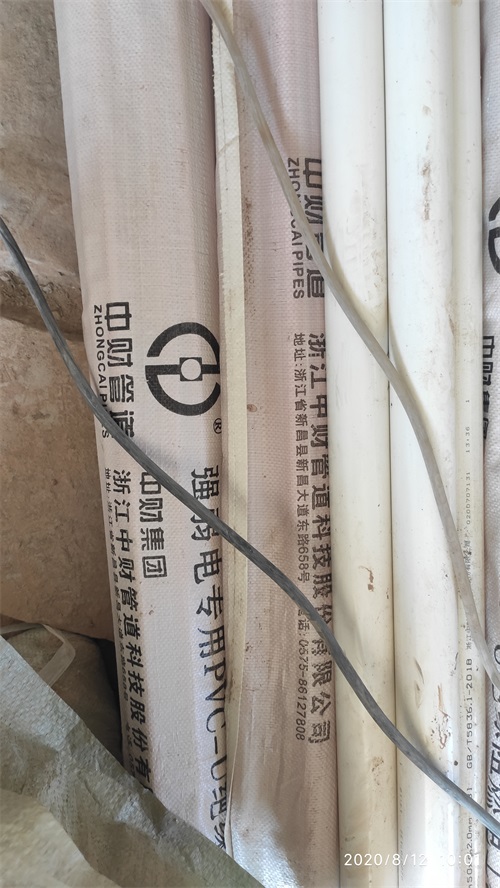

中财线管

保温棉

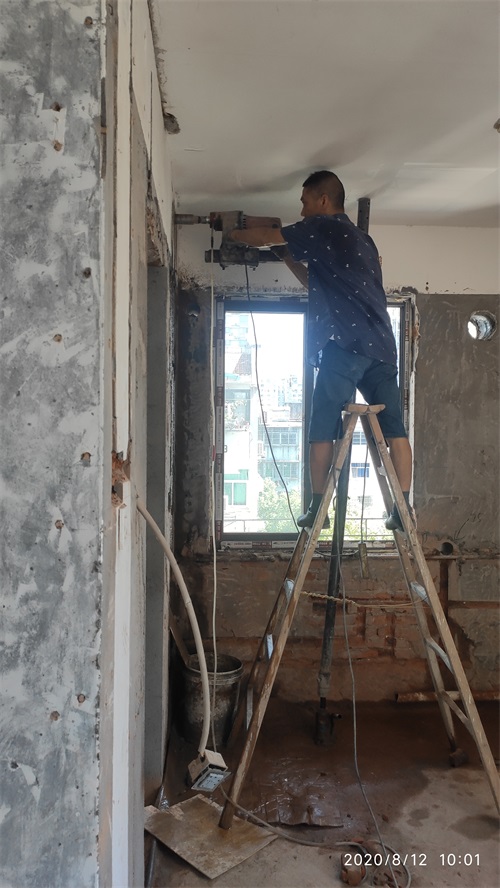

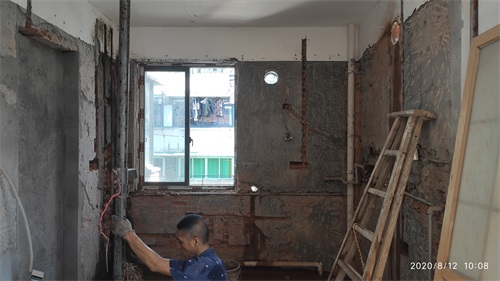

师傅正在打孔

发表于 2020-9-27 16:07:59

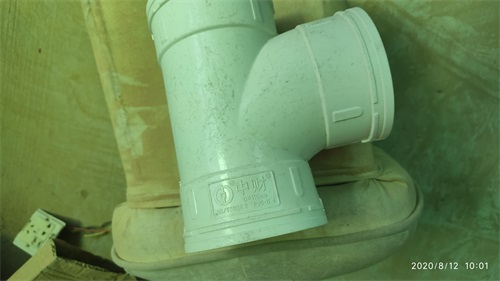

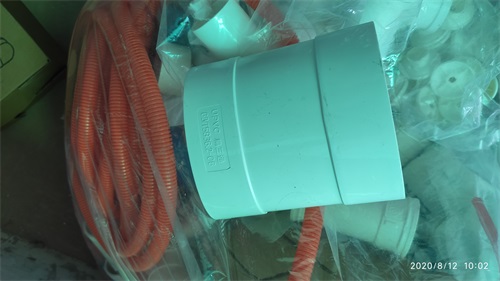

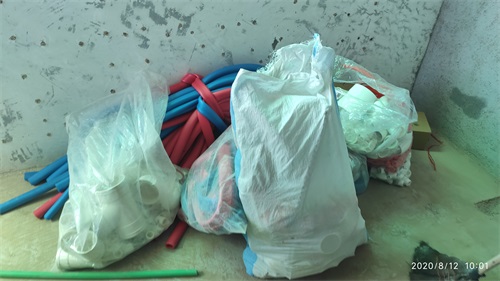

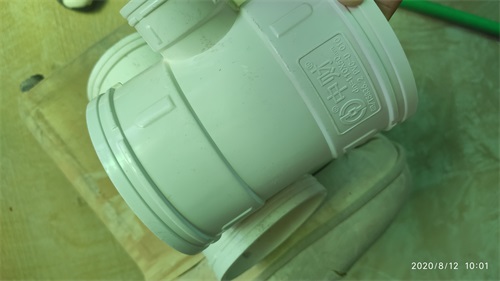

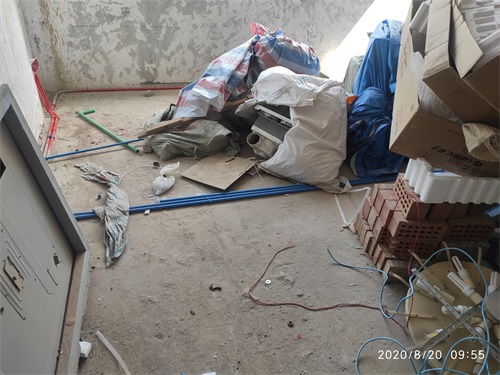

中财水管配件

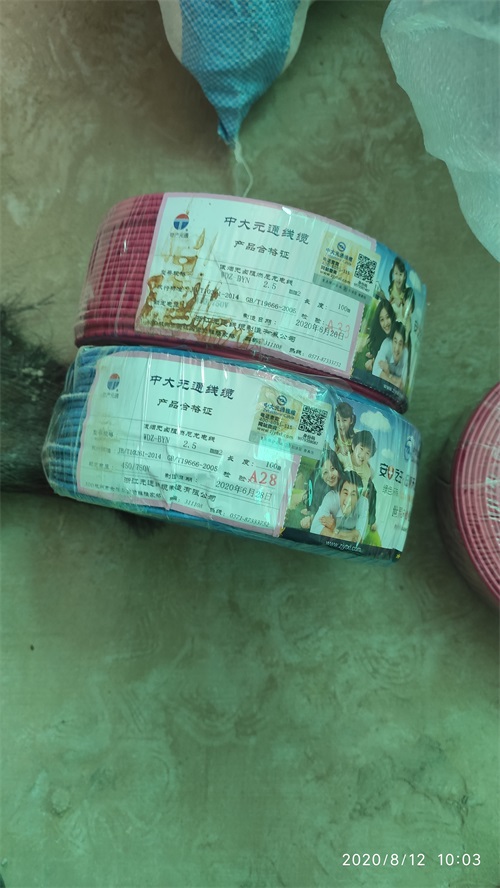

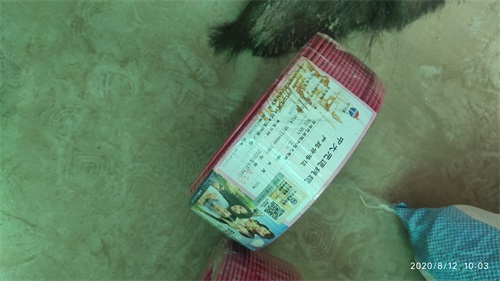

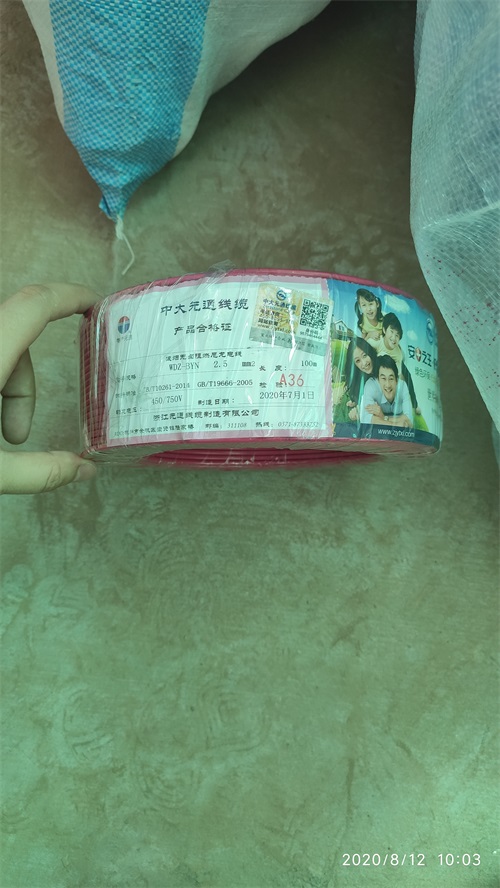

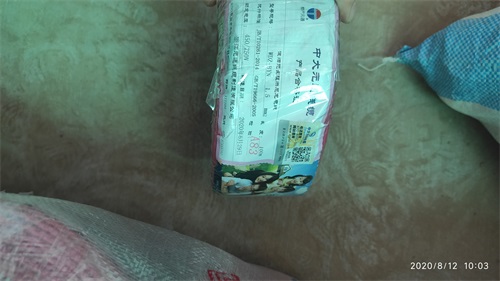

中大元通电线低烟无囱PVC阻缘材料，外套尼龙层，防吸潮可以防止电线腐蚀，铜芯线采用99.9%无氧铜耐高温.

发表于 2020-9-27 16:09:49

中大元通电线低烟无囱PVC阻缘材料，外套尼龙层，防吸潮可以防止电线腐蚀，铜芯线采用99.9%无氧铜耐高温.

发表于 2020-9-27 16:10:20

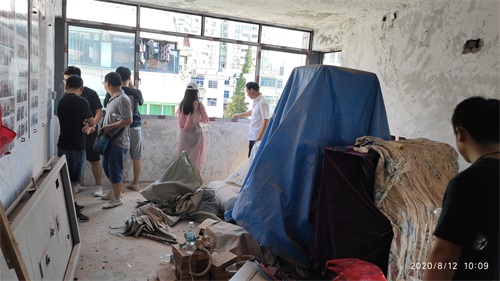

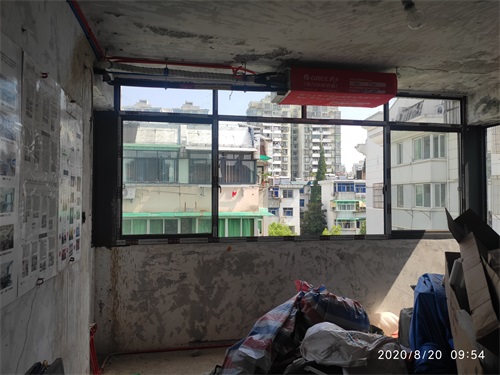

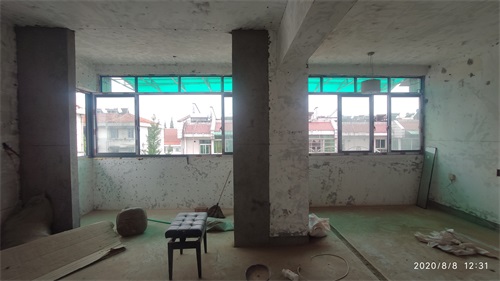

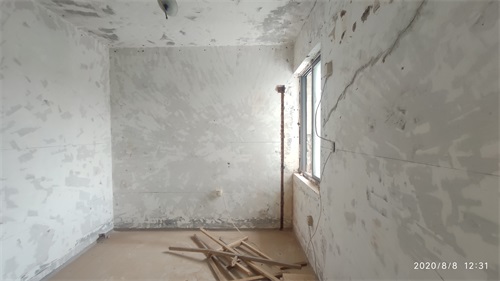

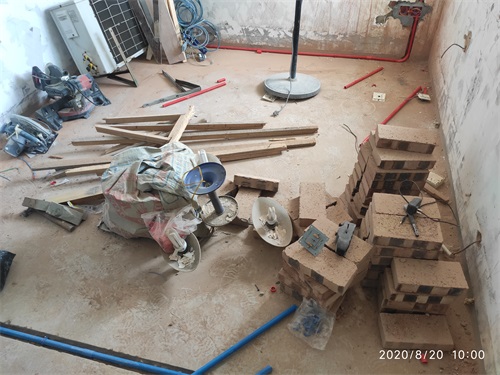

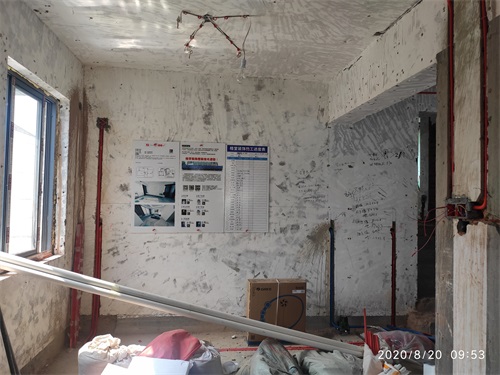

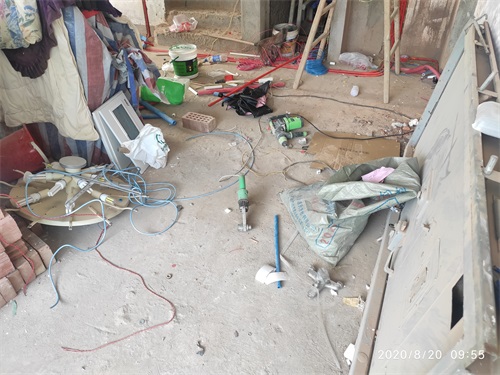

工地巡检

发表于 2020-9-27 16:13:49

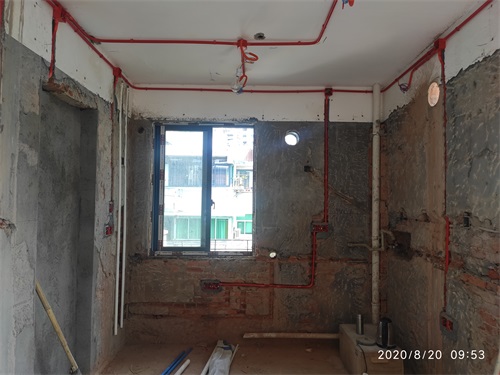

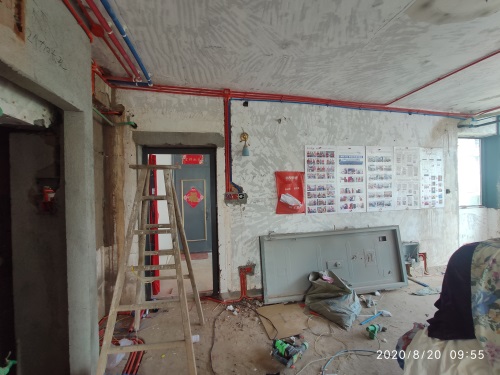

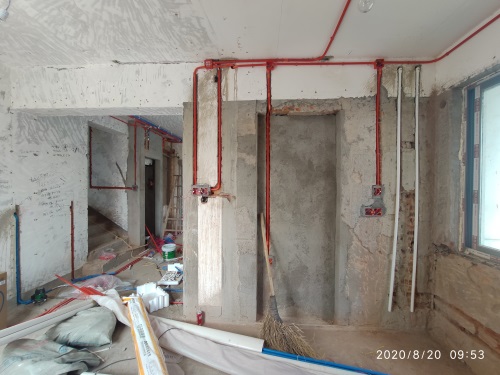

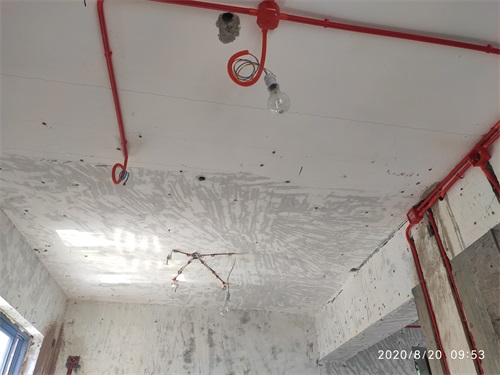

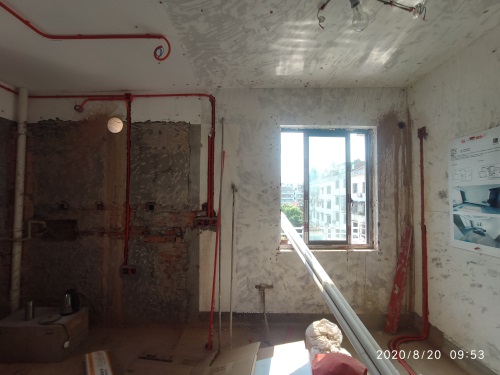

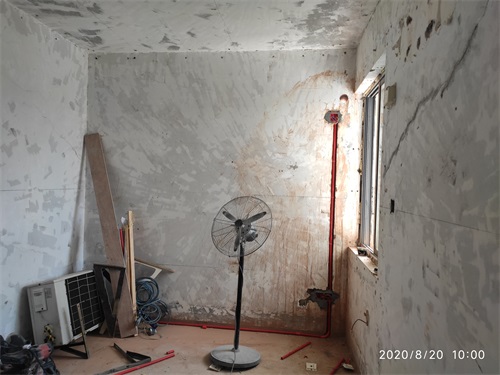

红色线管代表强电

发表于 2020-9-27 16:15:54

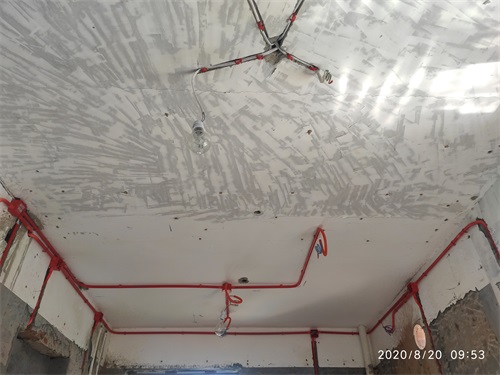

灯位置布线，应按照要求用波纹管套到位

发表于 2020-9-27 16:16:58

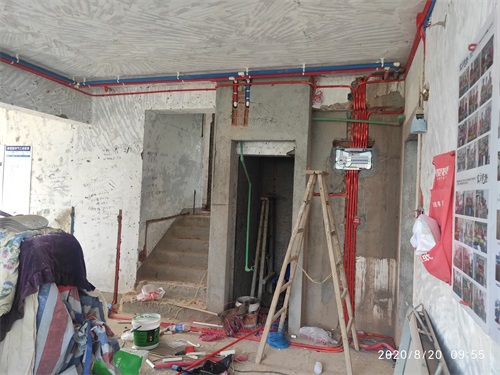

冷热水管保温棉应分色，热水管保温棉为红色，冷水管保温棉为蓝色，弯头处外露，保温棉不需要包裹

发表于 2020-9-27 16:17:59

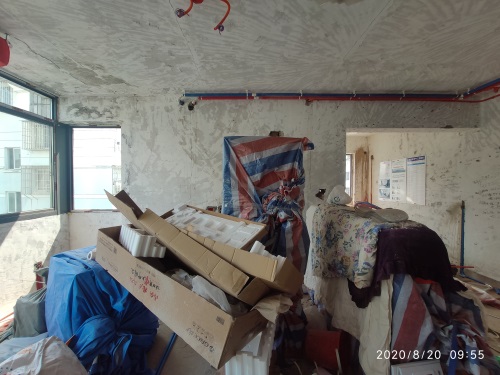

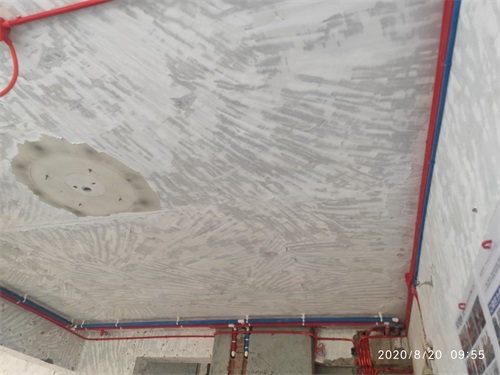

水管吊卡间距小于80cm，转角15CM处增加吊卡增加水管稳定性
