衢州公馆10-1-13 ㎡现代——空间韵律

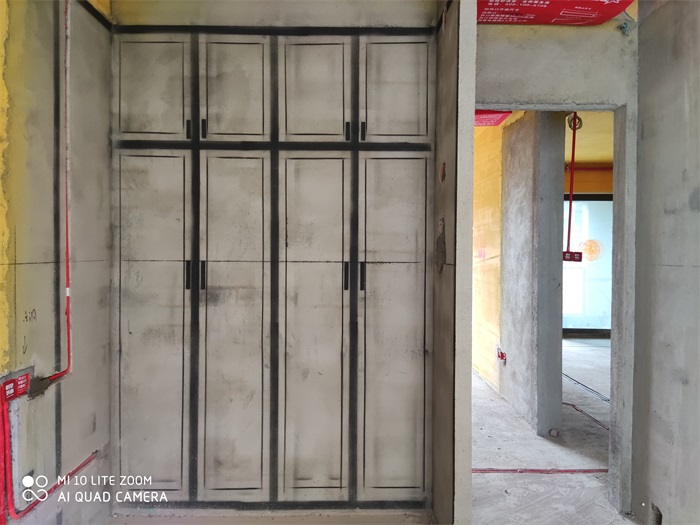

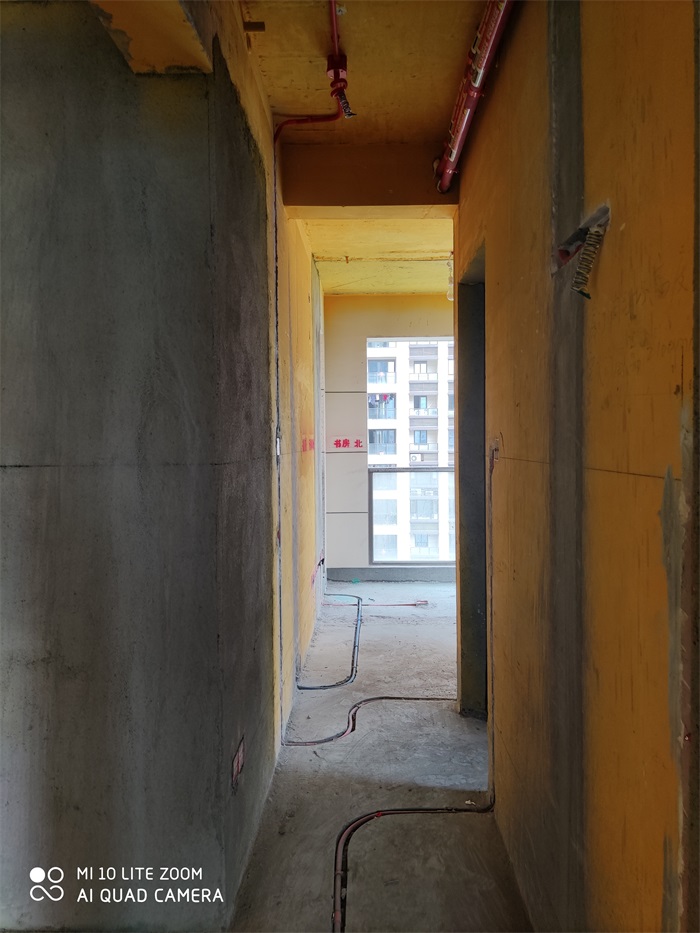

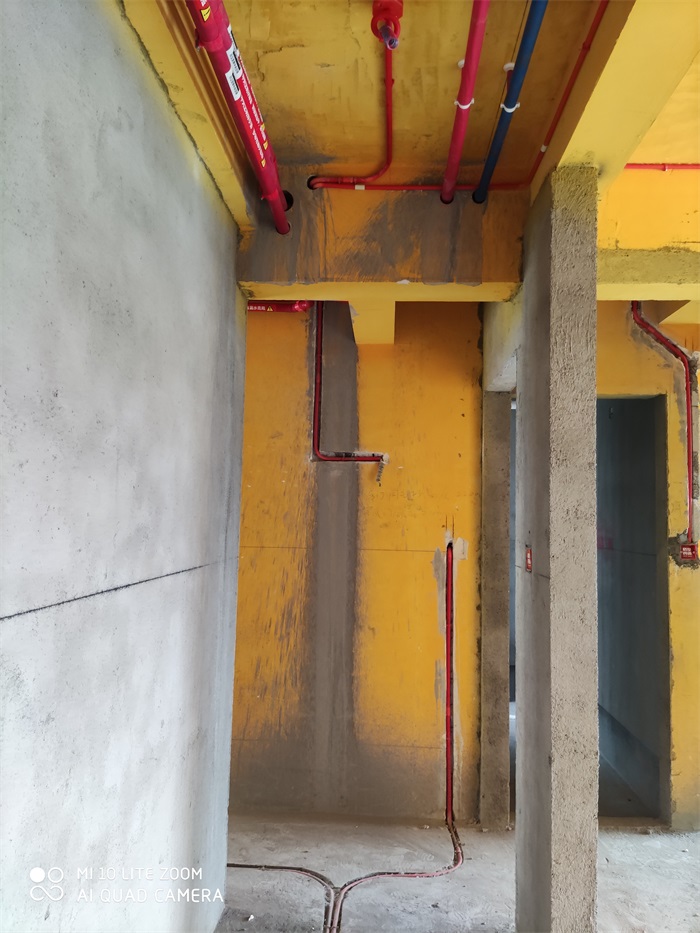

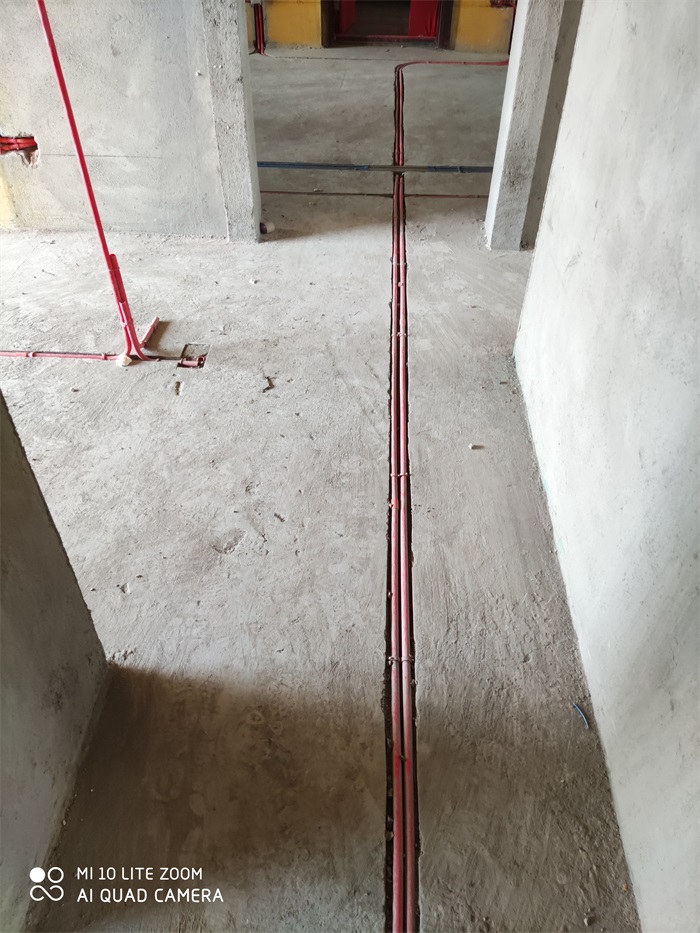

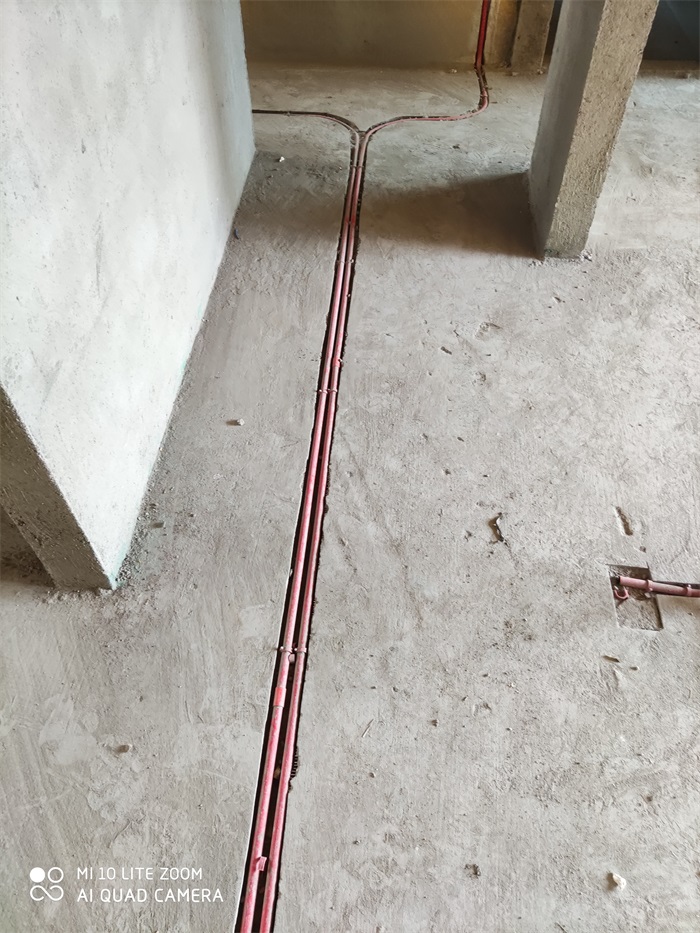

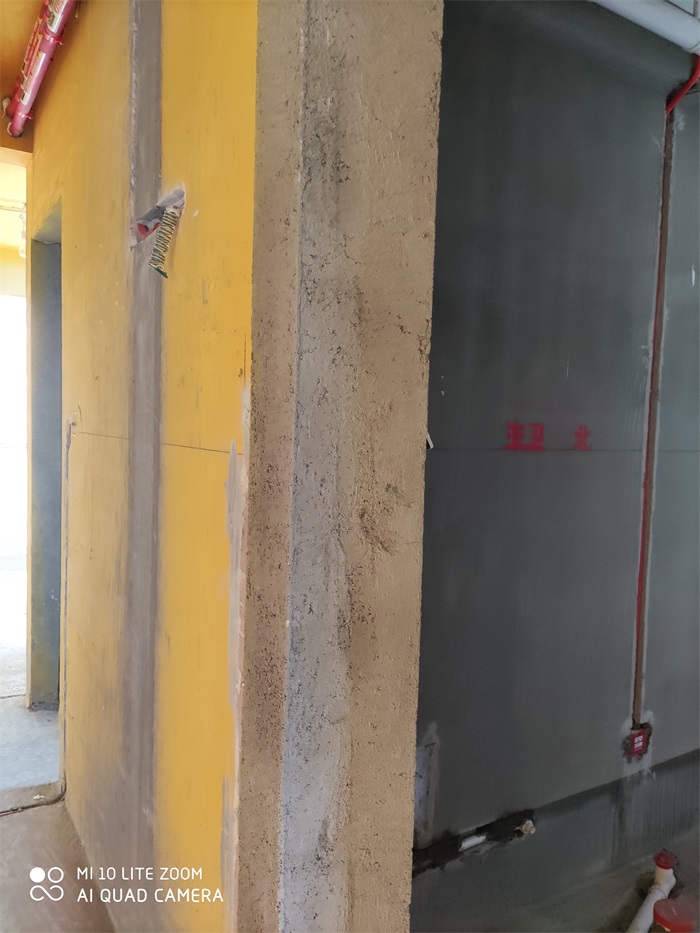

过道水电布线图

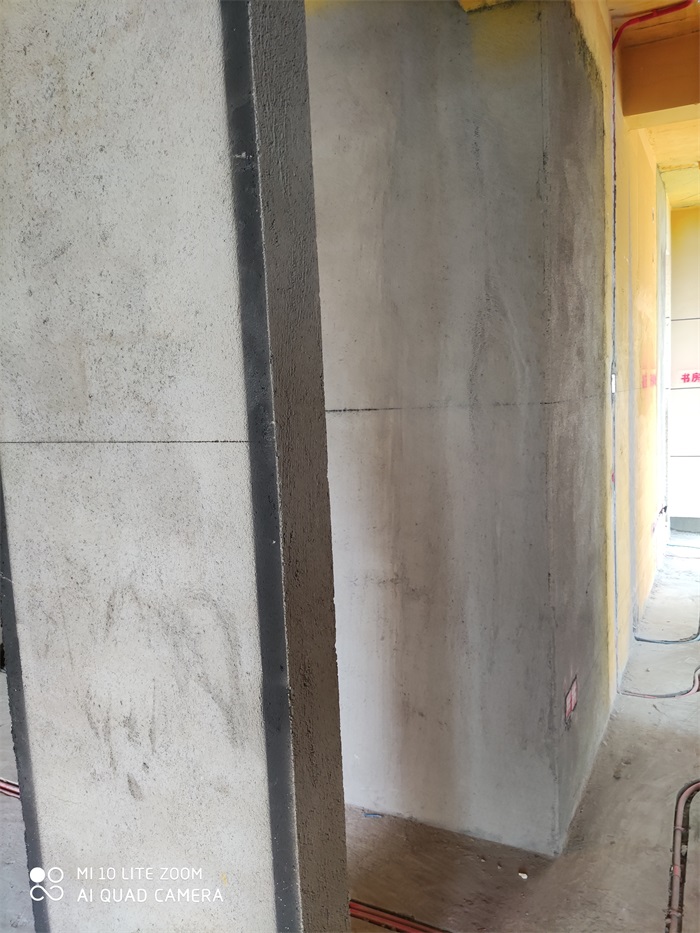

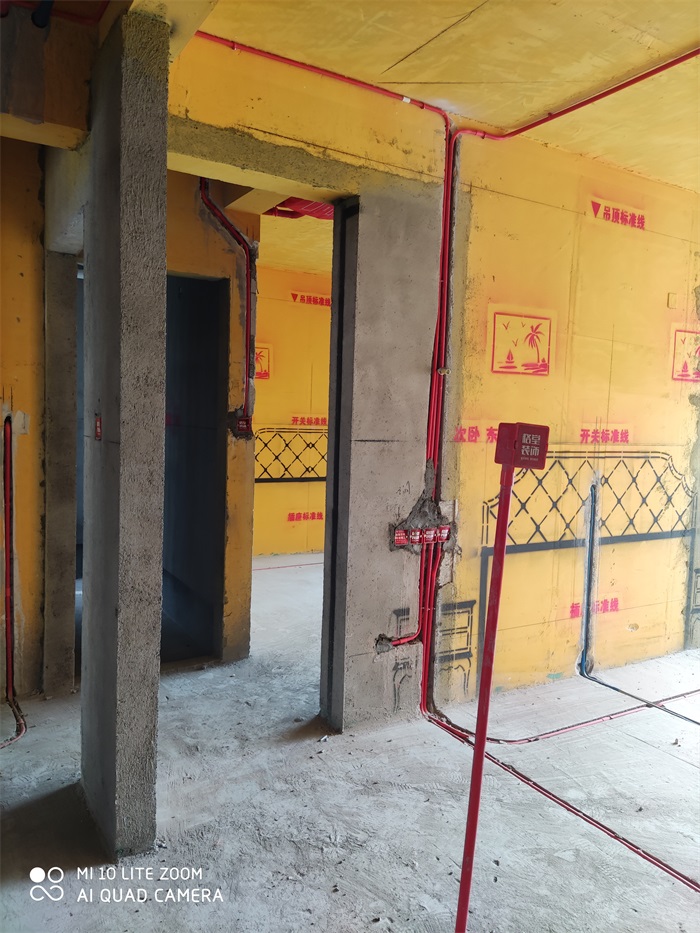

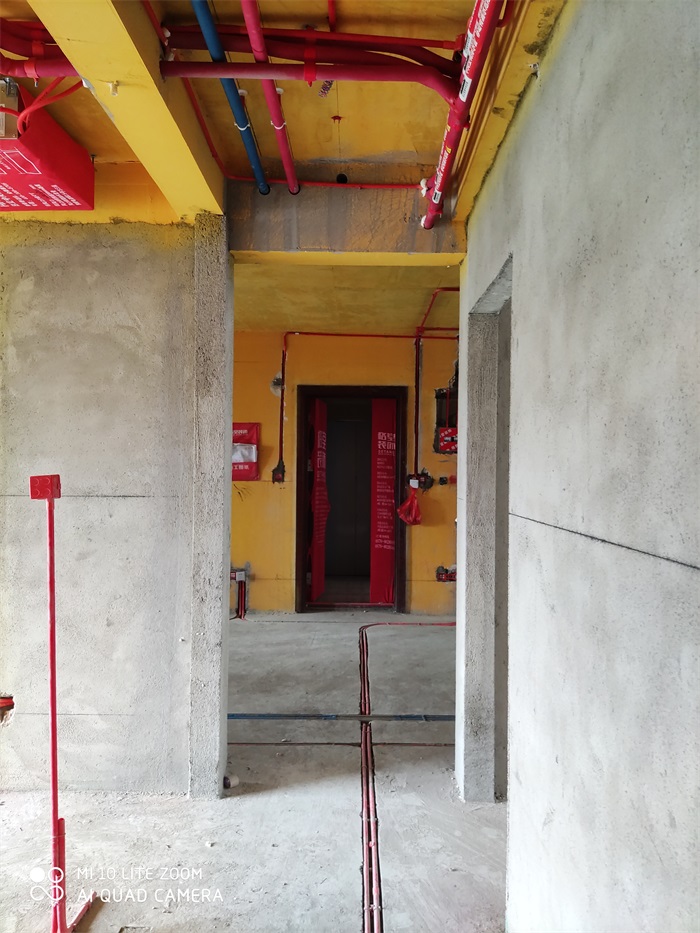

过道水电布线图

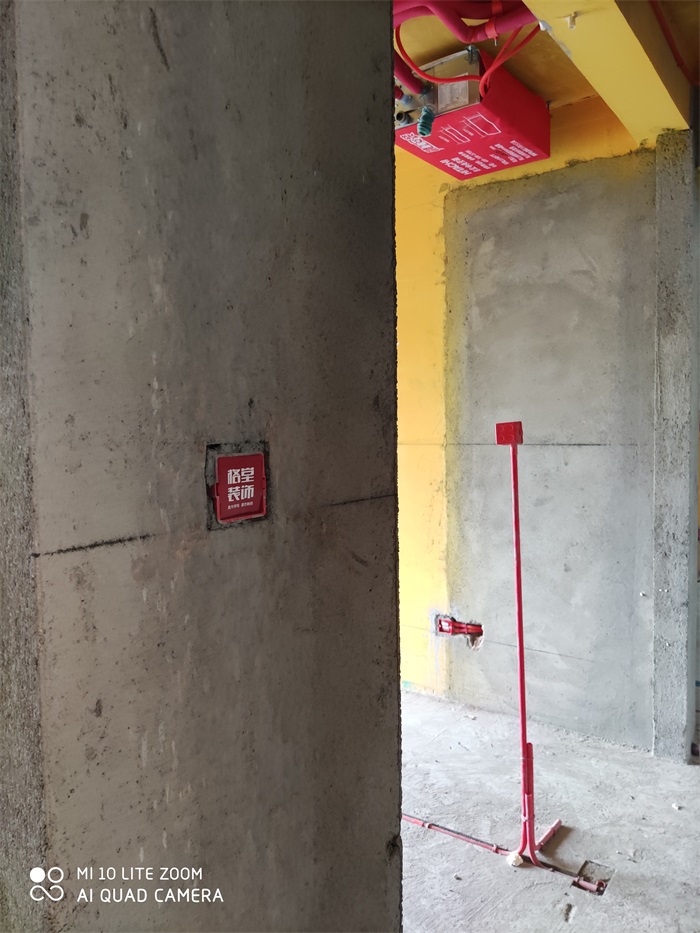

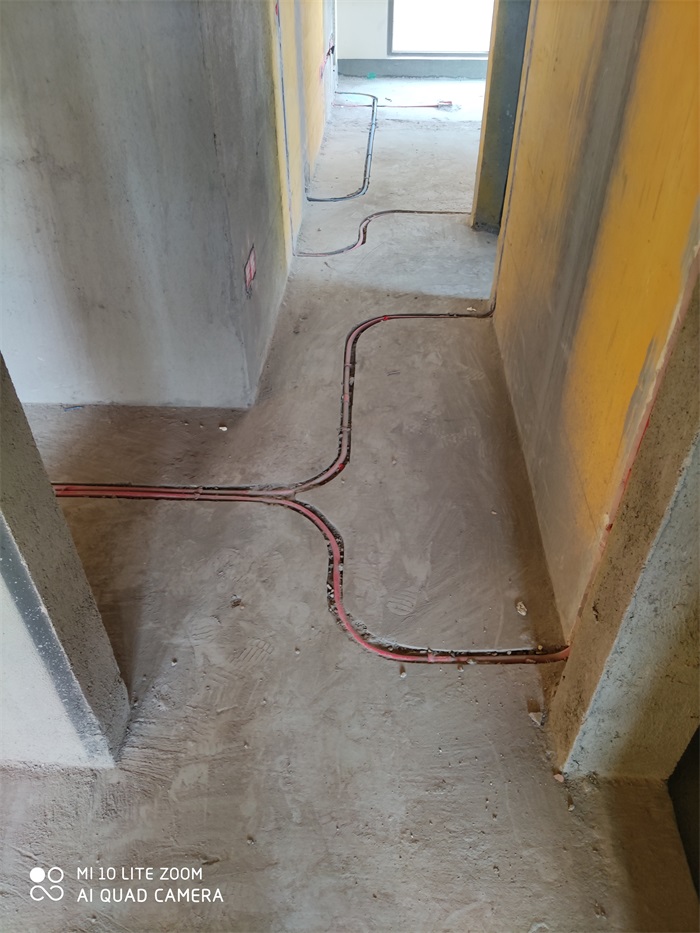

过道水电布线图

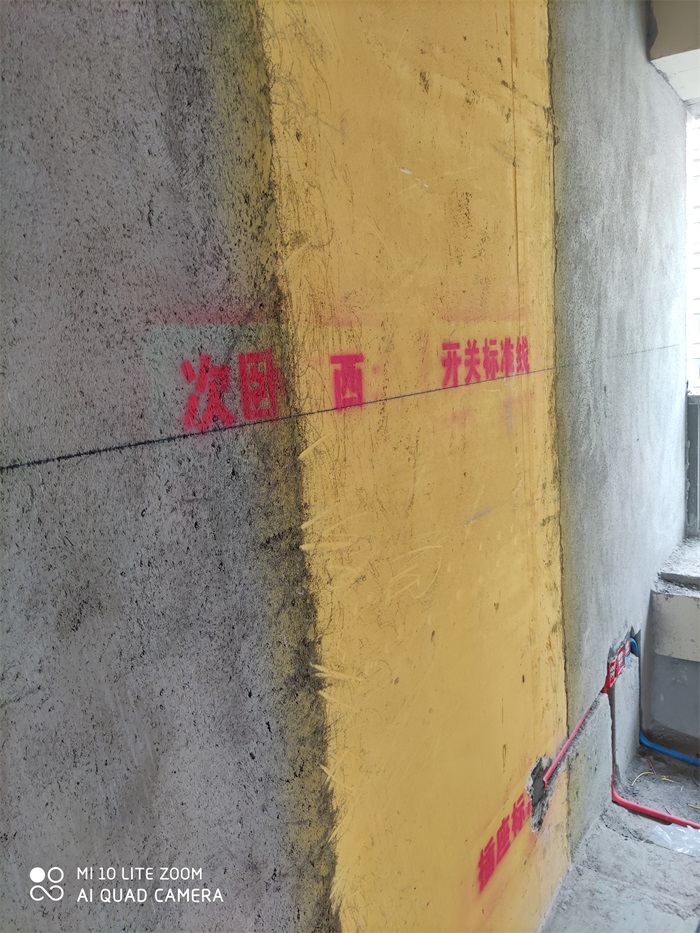

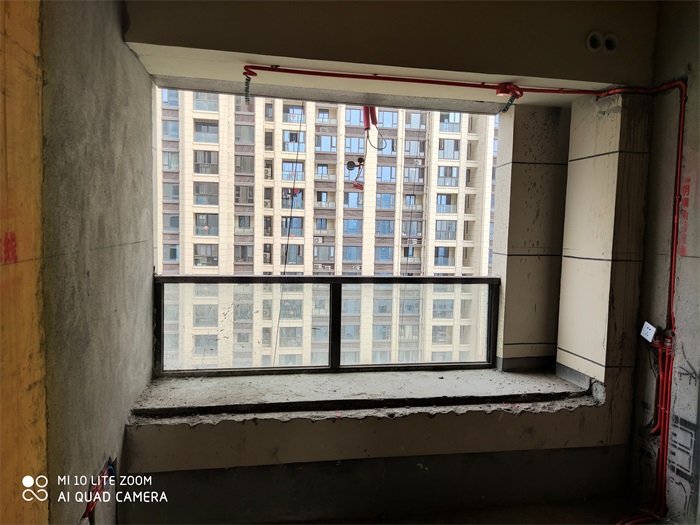

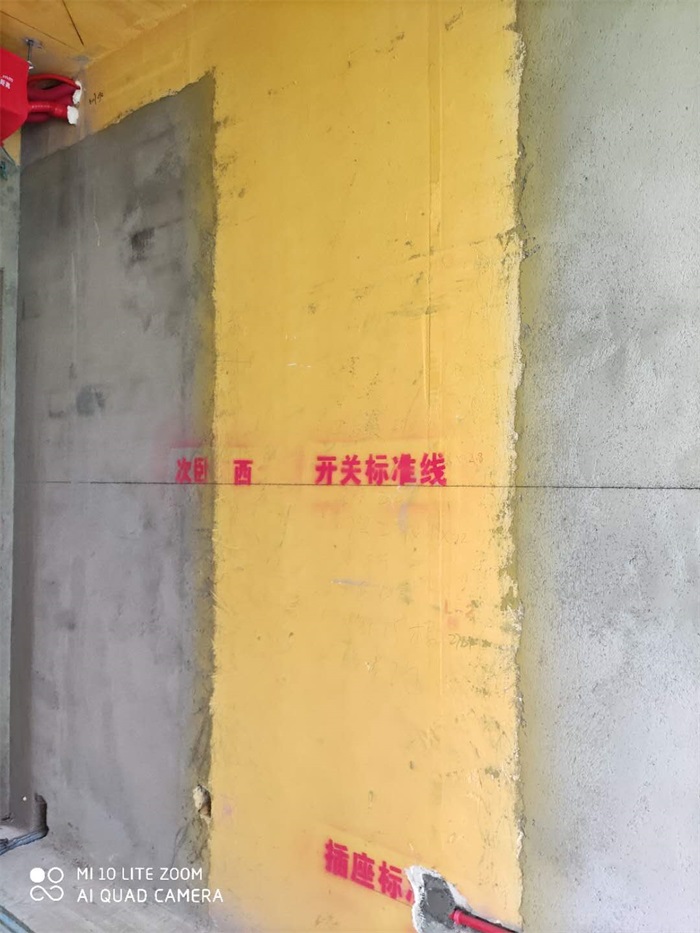

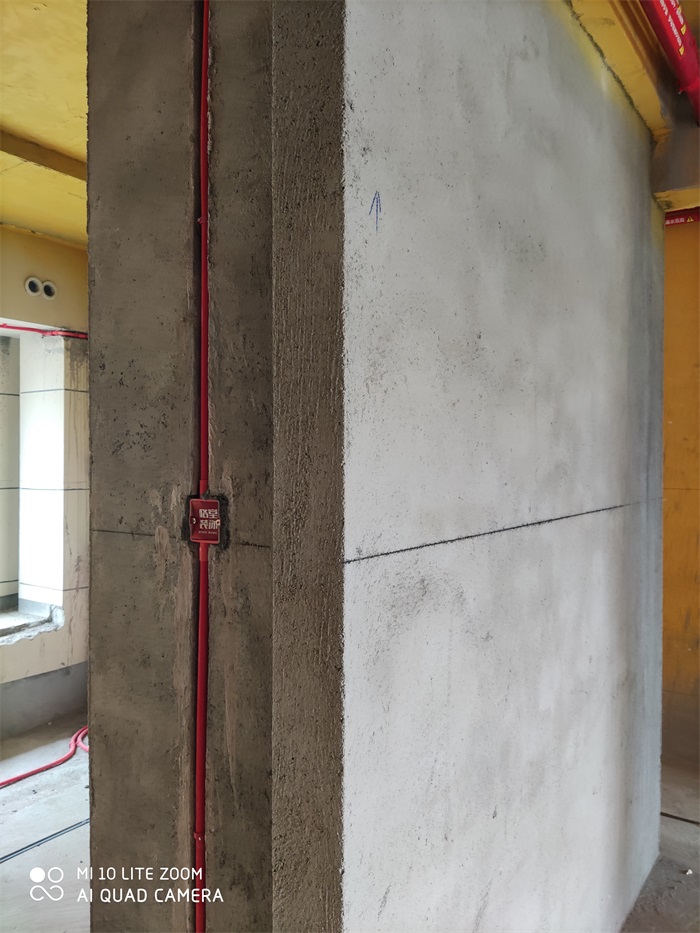

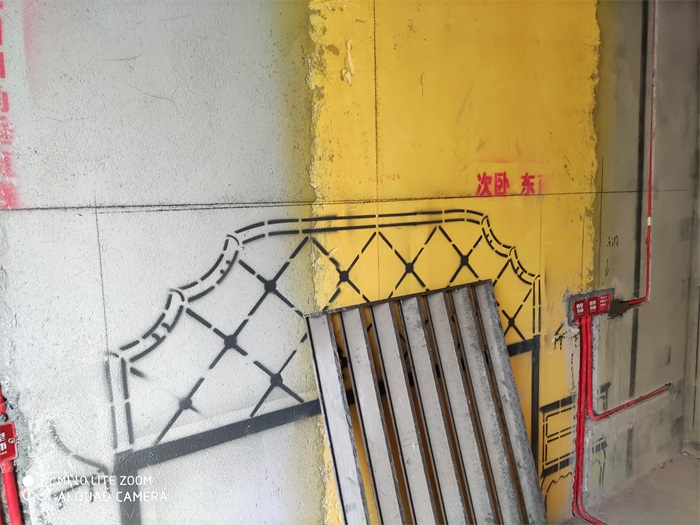

次卧水电布线图

次卧水电布线图

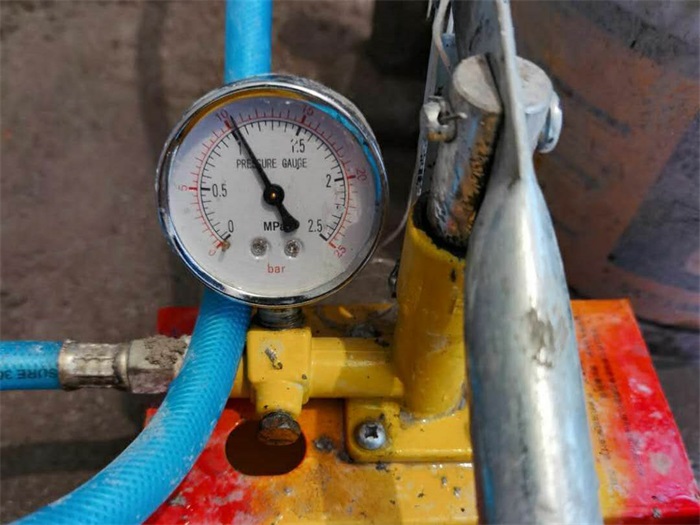

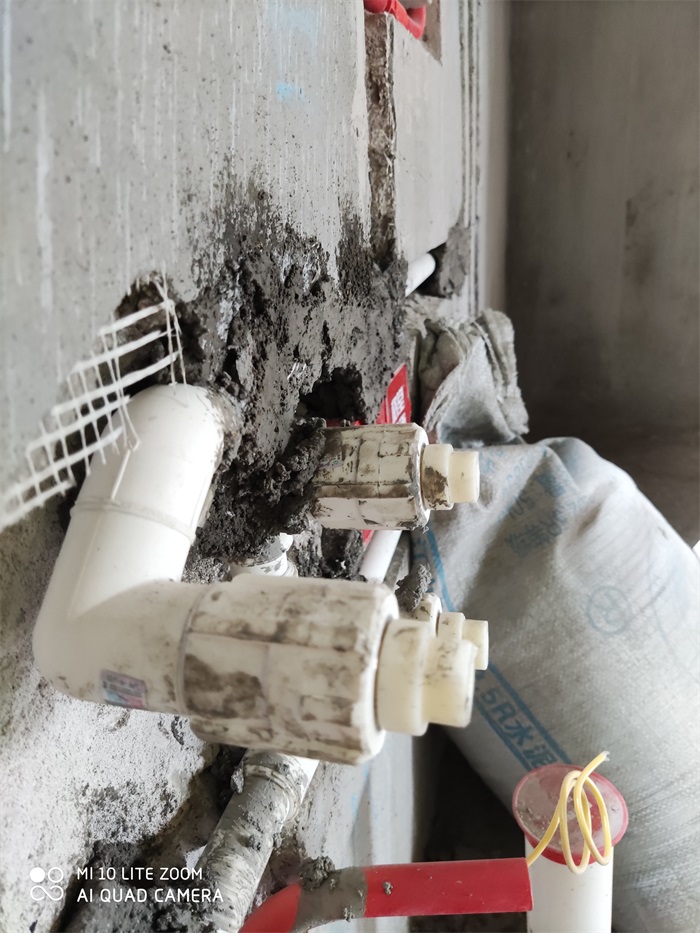

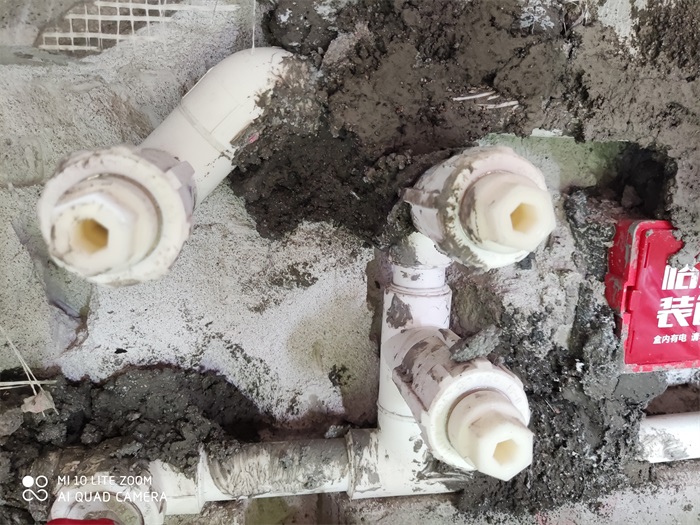

水压打到10公斤（1个兆帕）.半小时不降压就证明水管施工没问题,一般市政水压1.5到3公斤

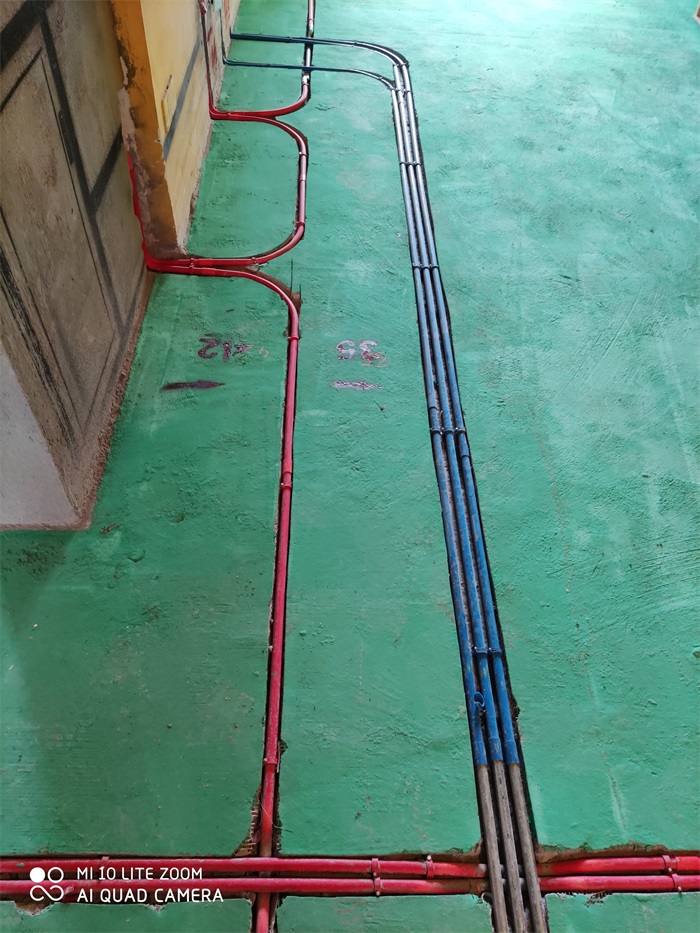

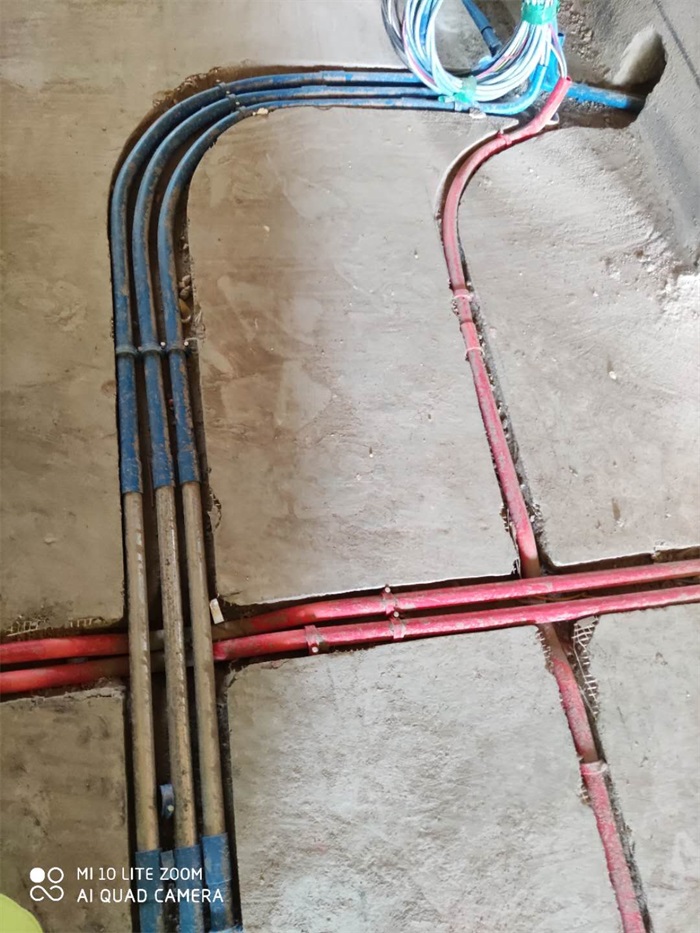

强弱电交接处用金属屏蔽管，防止信号干扰。

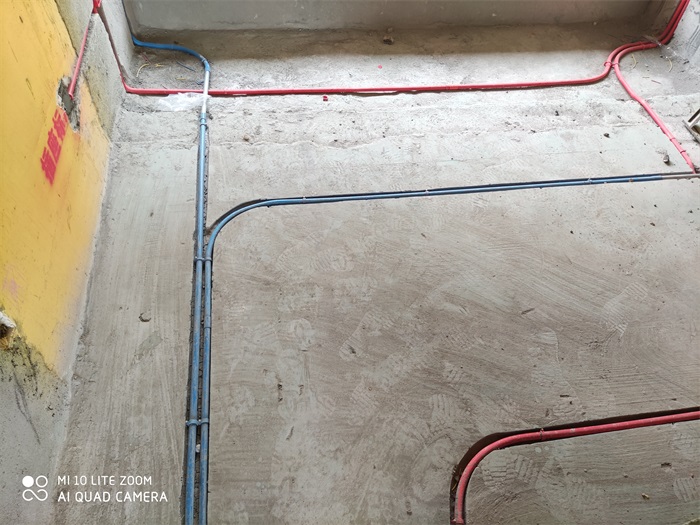

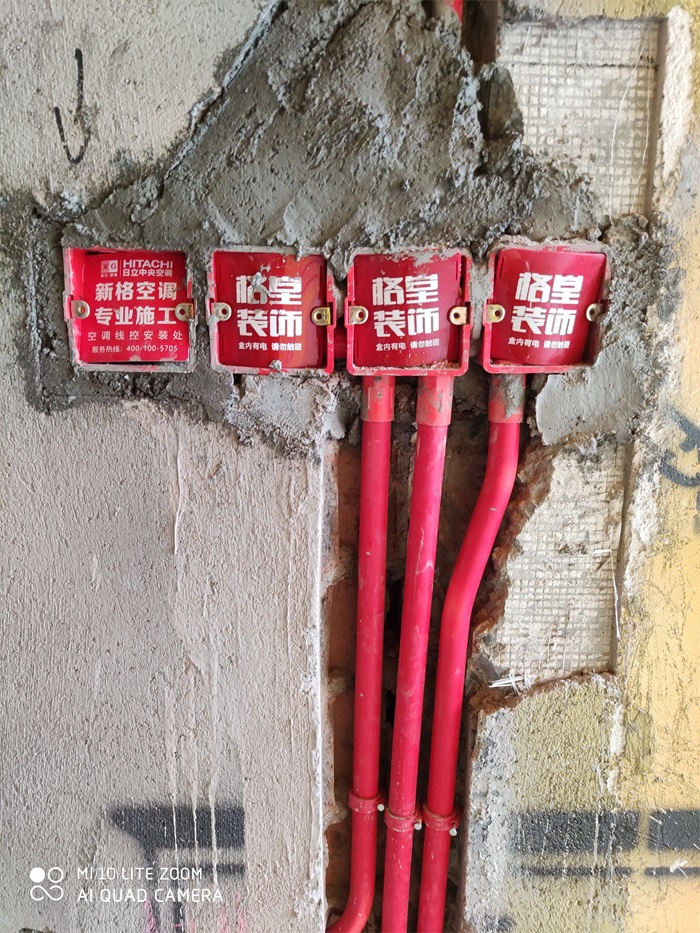

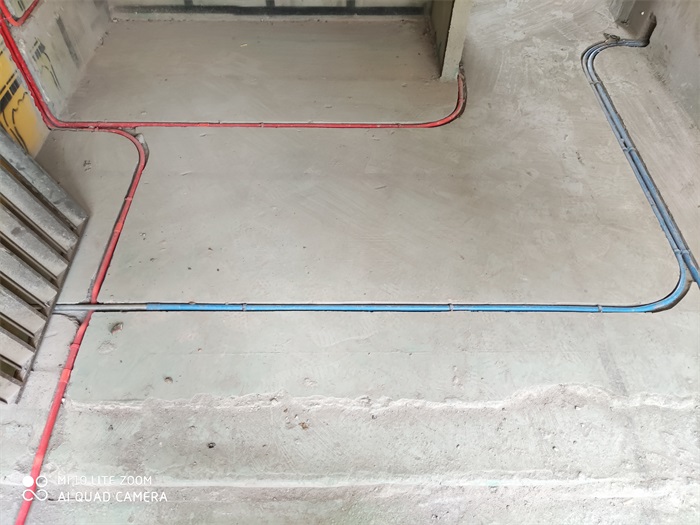

强电用红线盒、红线管，弱电用蓝线盒、蓝线管。线管要加杯梳，方便抽拉电线和后期维护。暗盒用格堂专用保护盖都保护好，防止砂石掉落。

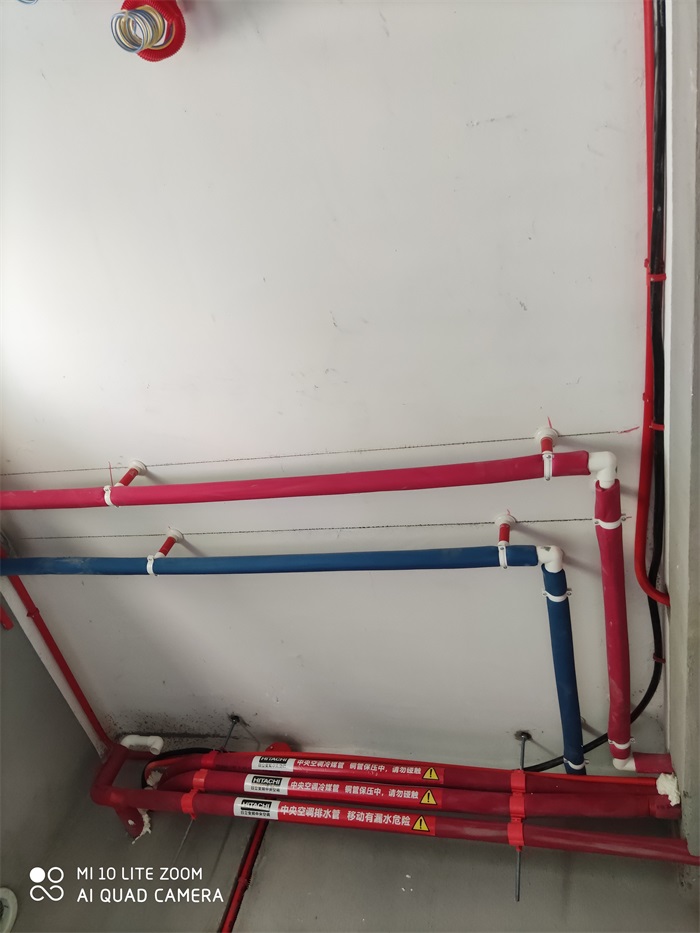

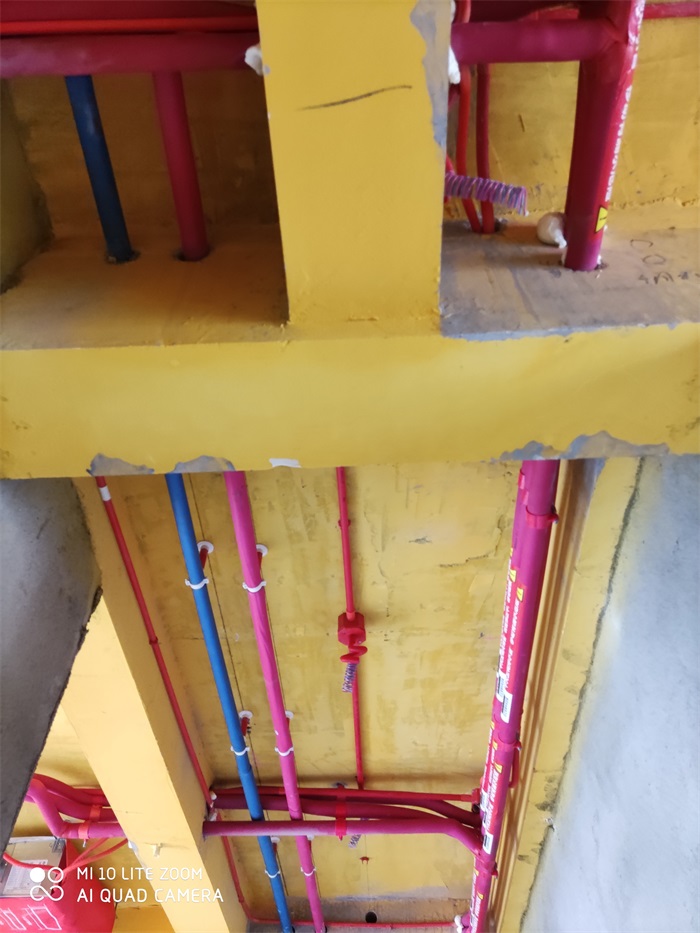

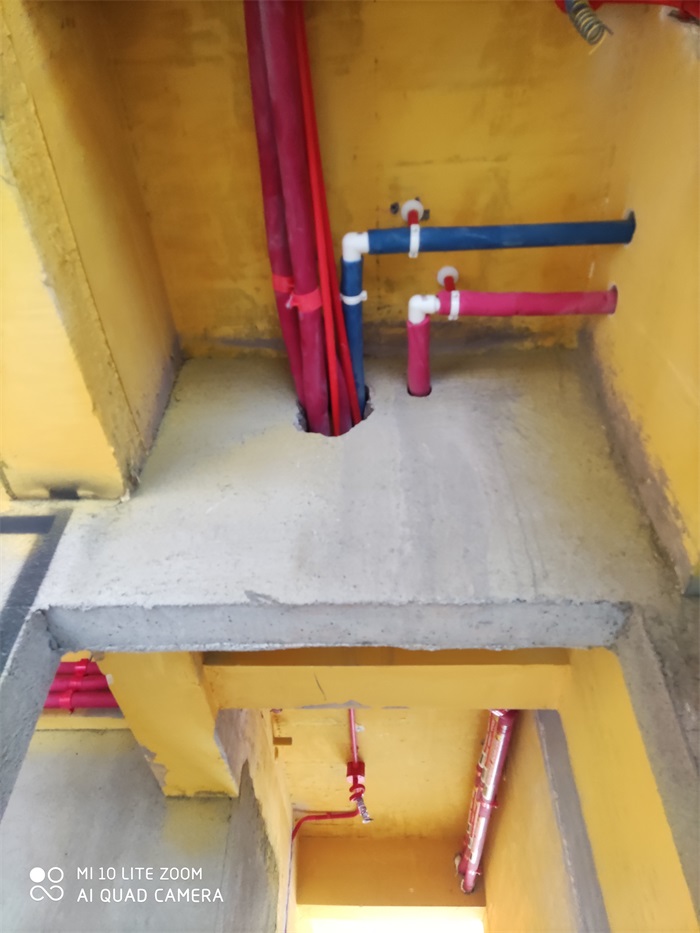

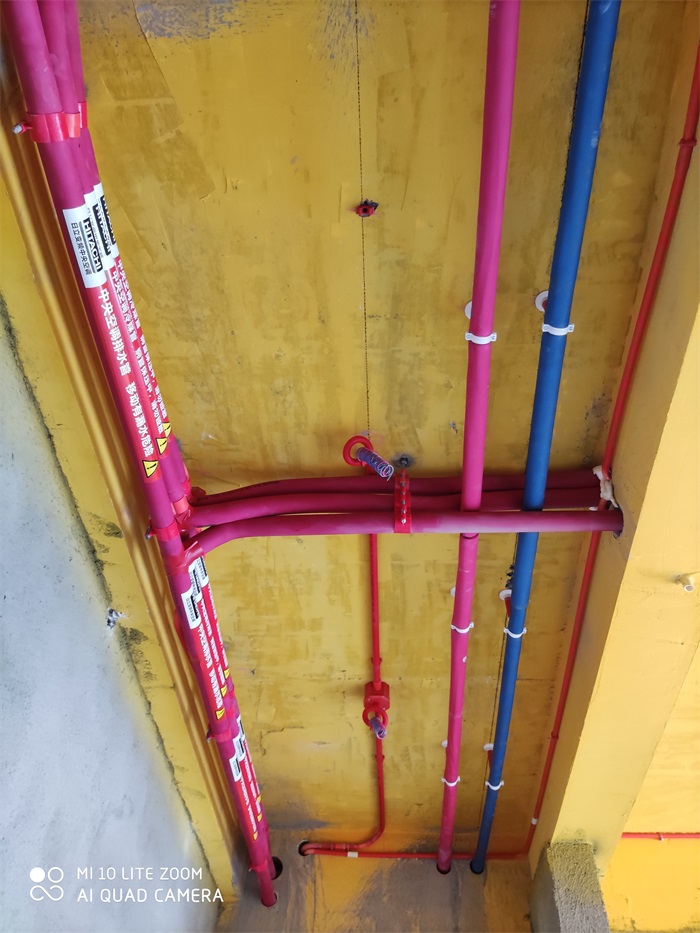

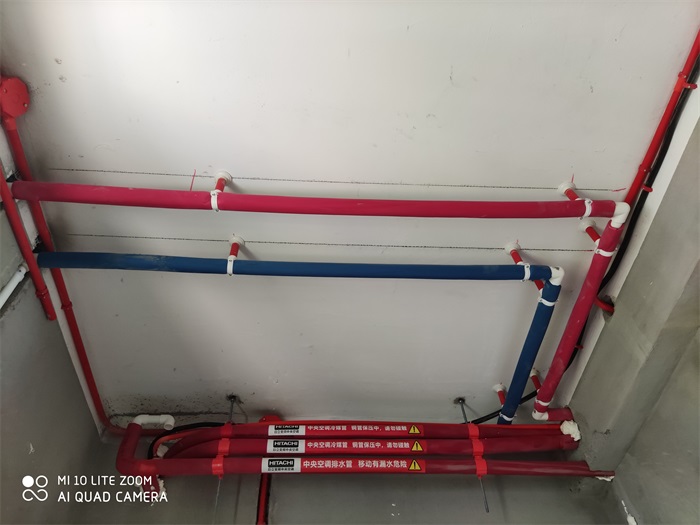

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范！水管吊卡间距60-80公分，防止水管抖动和脱落

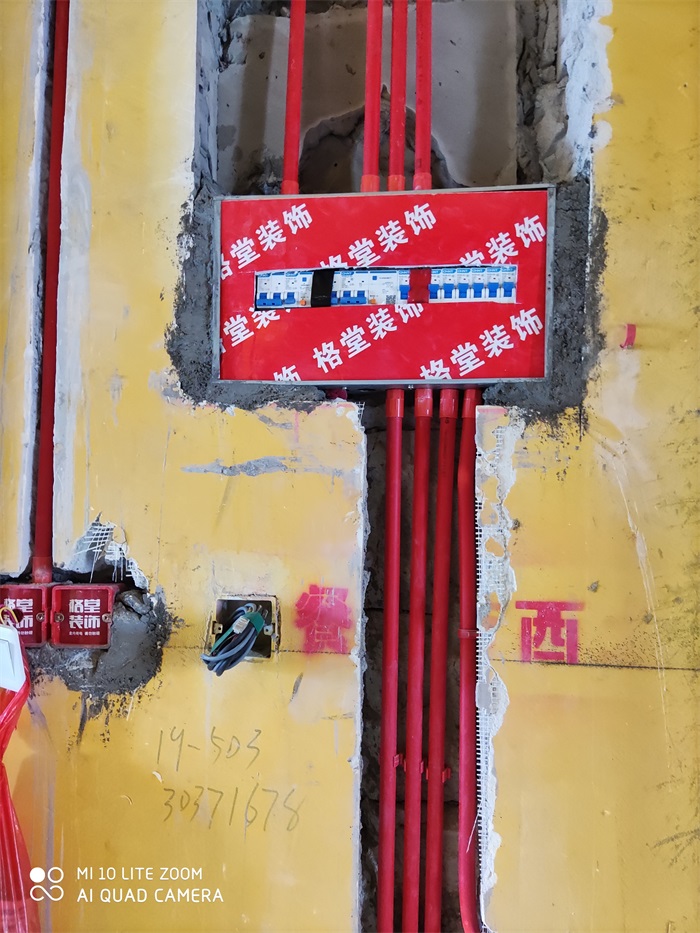

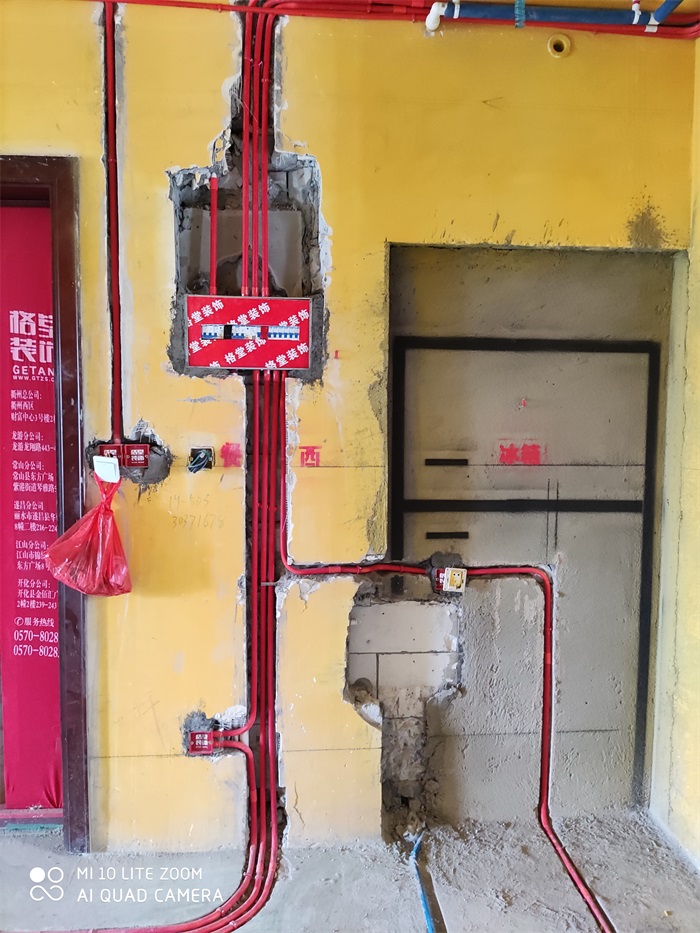

配电箱内标明各空气开关所属功能。弱电箱内标明每条线路通向哪个房间。冰箱单独一路电源线，不进总开。配电箱都用格堂专用KT板保护到位，防止砂石掉落，非常注意用电安全

柜体内水管接头外接，能及时发现漏水。
