[衢州] 牡丹园8-2-30#127㎡现代—-极简 , 简而不减?

[复制链接]
 楼主| 发表于 2020-8-3 11:16:09 | 显示全部楼层

线管转弯处不能用弯头，用弹簧弯曲要不扁不皱










回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-8-3 11:18:18 | 显示全部楼层

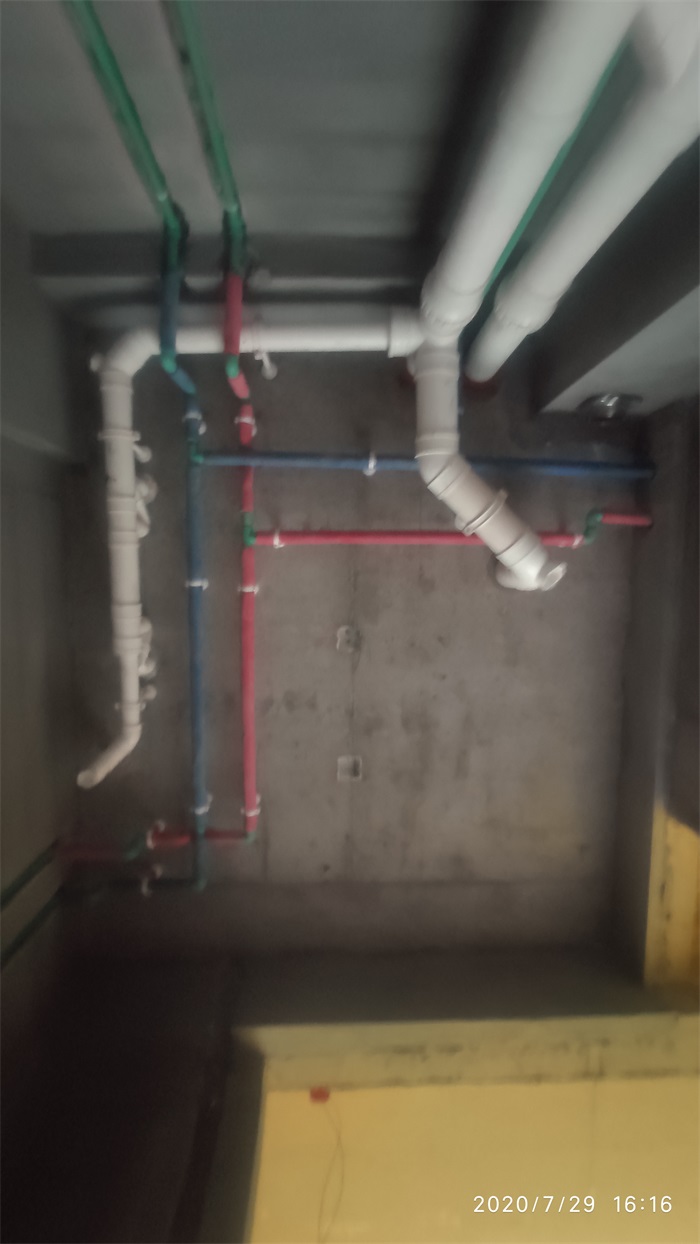

水管吊卡间距应小于80cm，转角处必须要有吊卡,（吊卡距转角处间距不大于15cm)，水管交叉处采用过桥弯头



回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-8-3 11:24:01 | 显示全部楼层

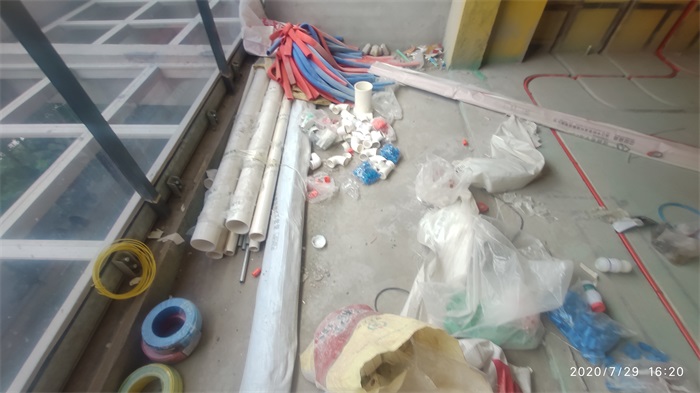

所有线管采用直径20中型线管






回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-8-3 11:25:04 | 显示全部楼层

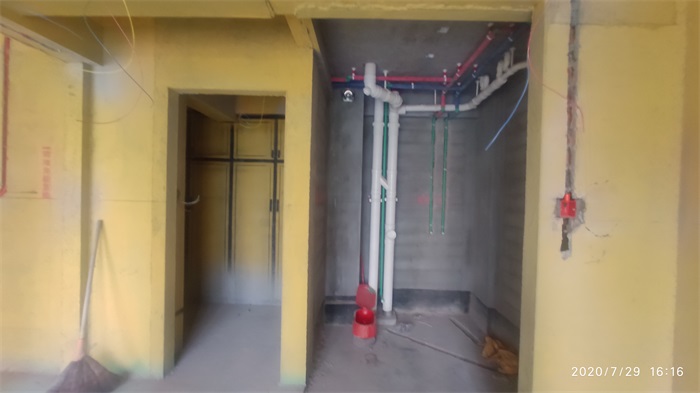

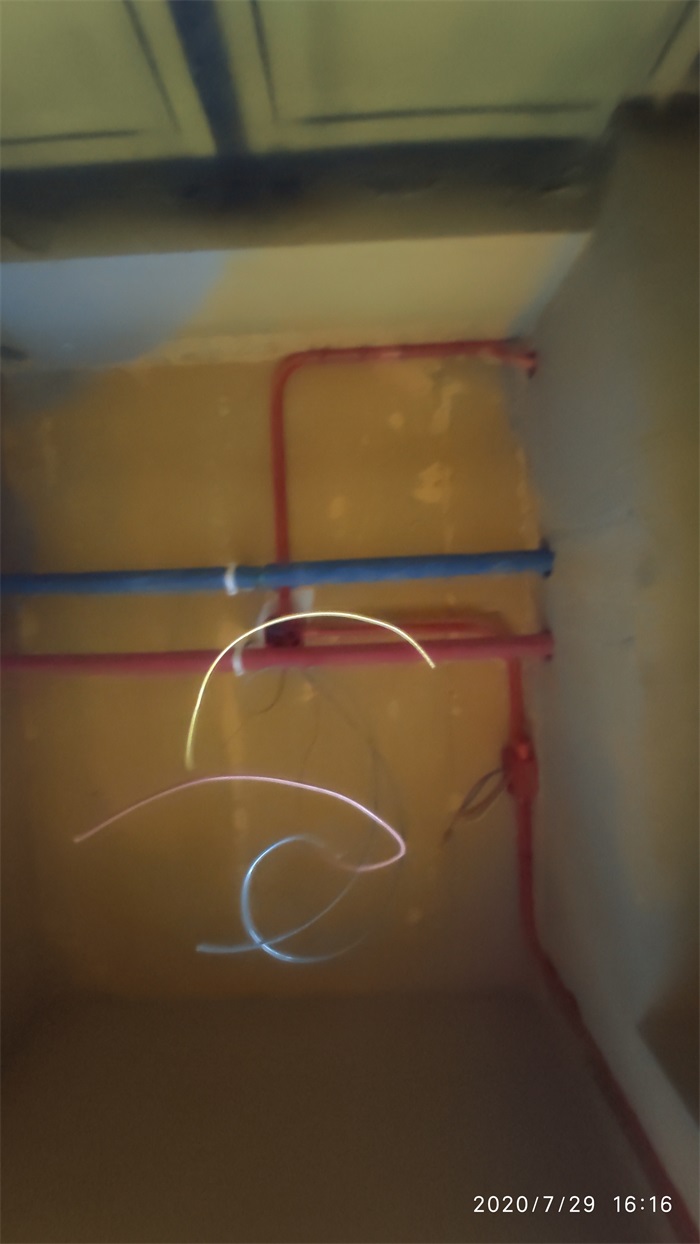

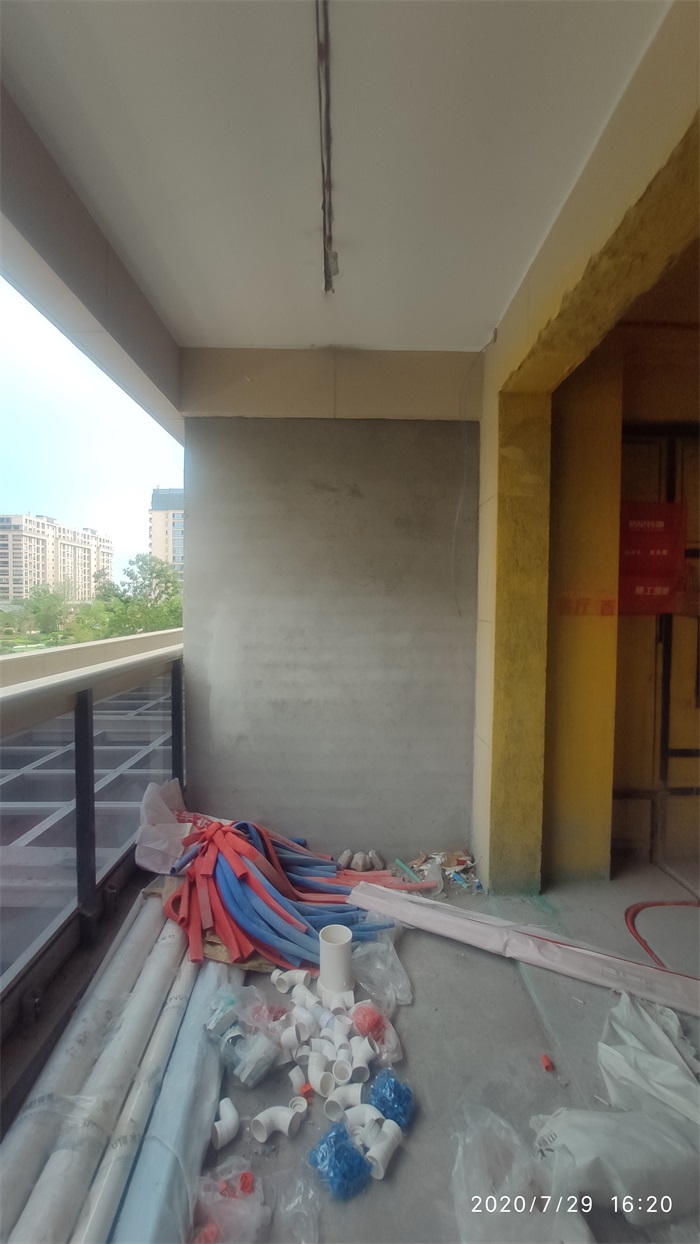

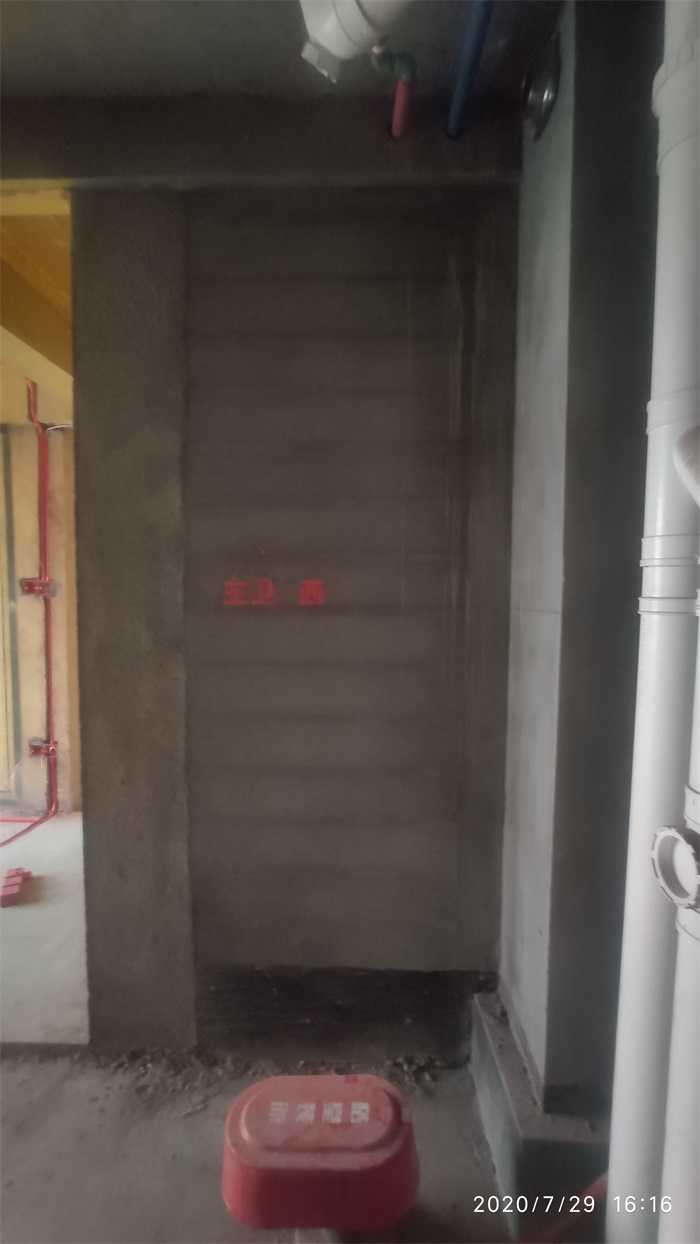

红色保温棉代表热水，蓝色保温棉代表冷水








回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-8-3 11:26:09 | 显示全部楼层

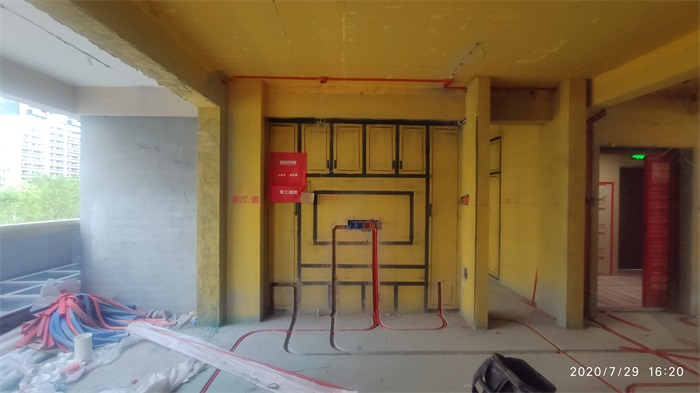

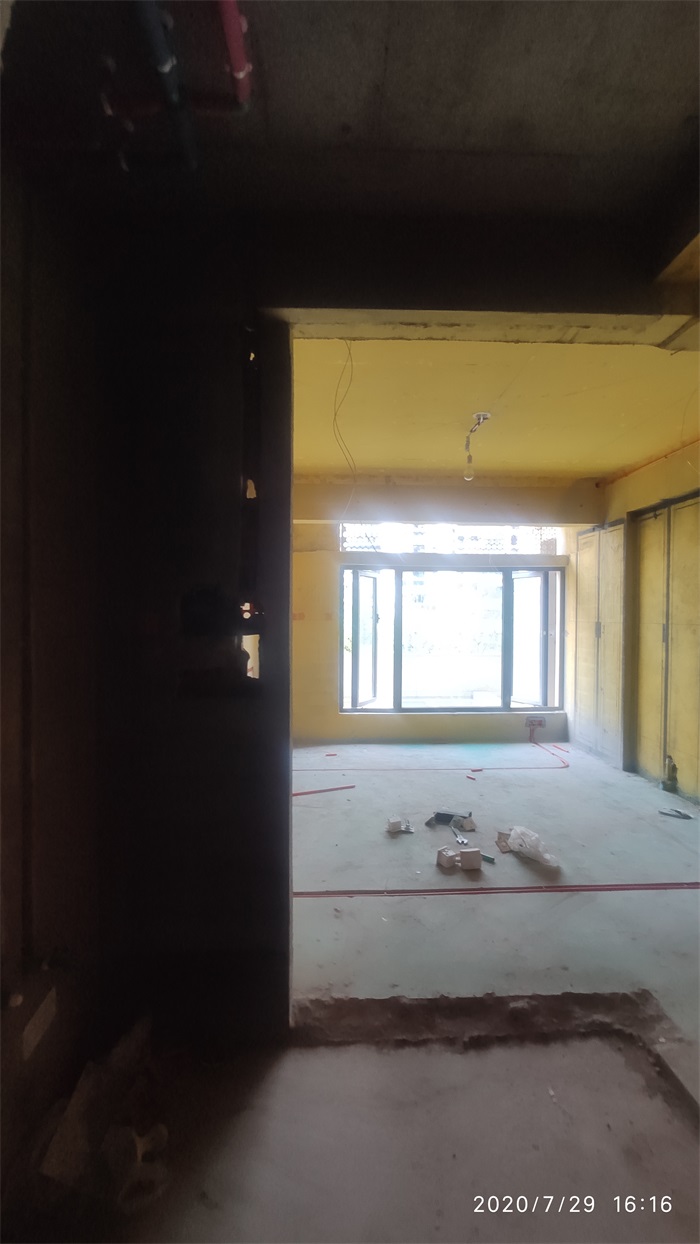

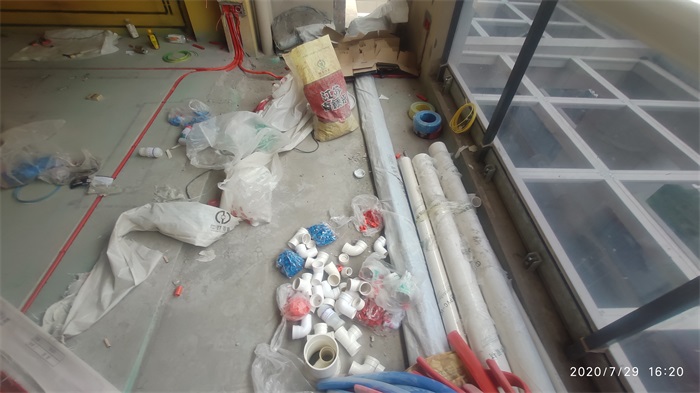

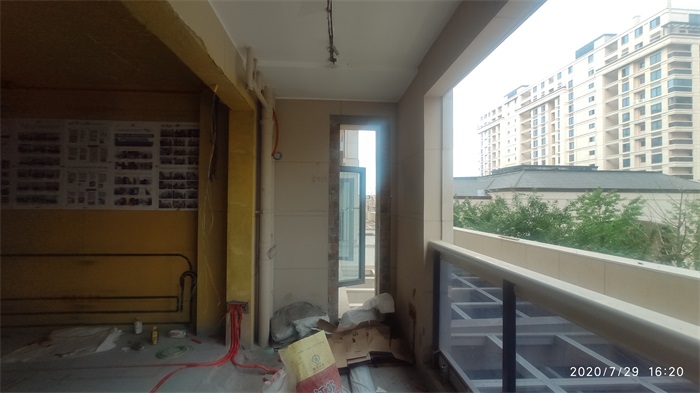

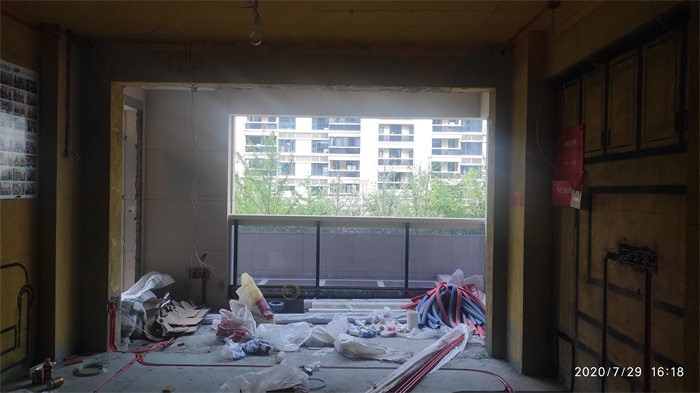

水电施工阶段












回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-8-3 11:27:28 | 显示全部楼层

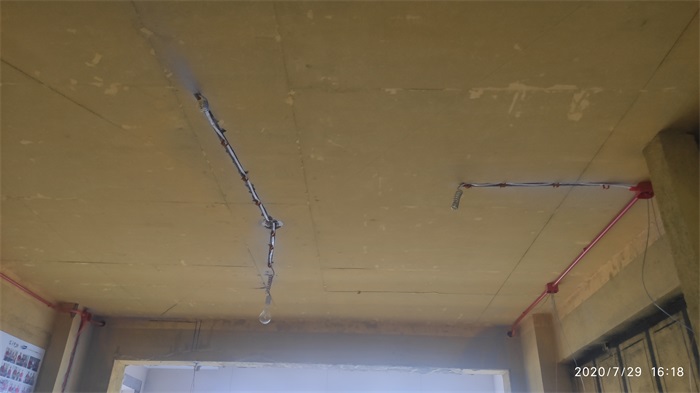

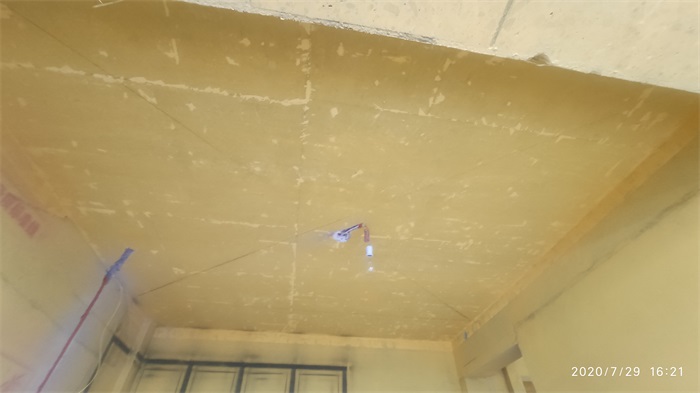

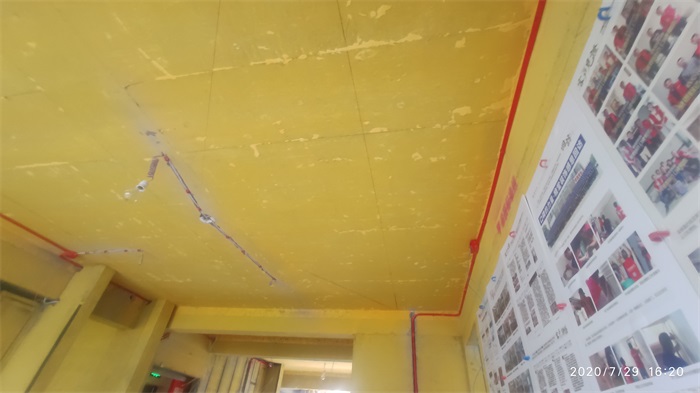

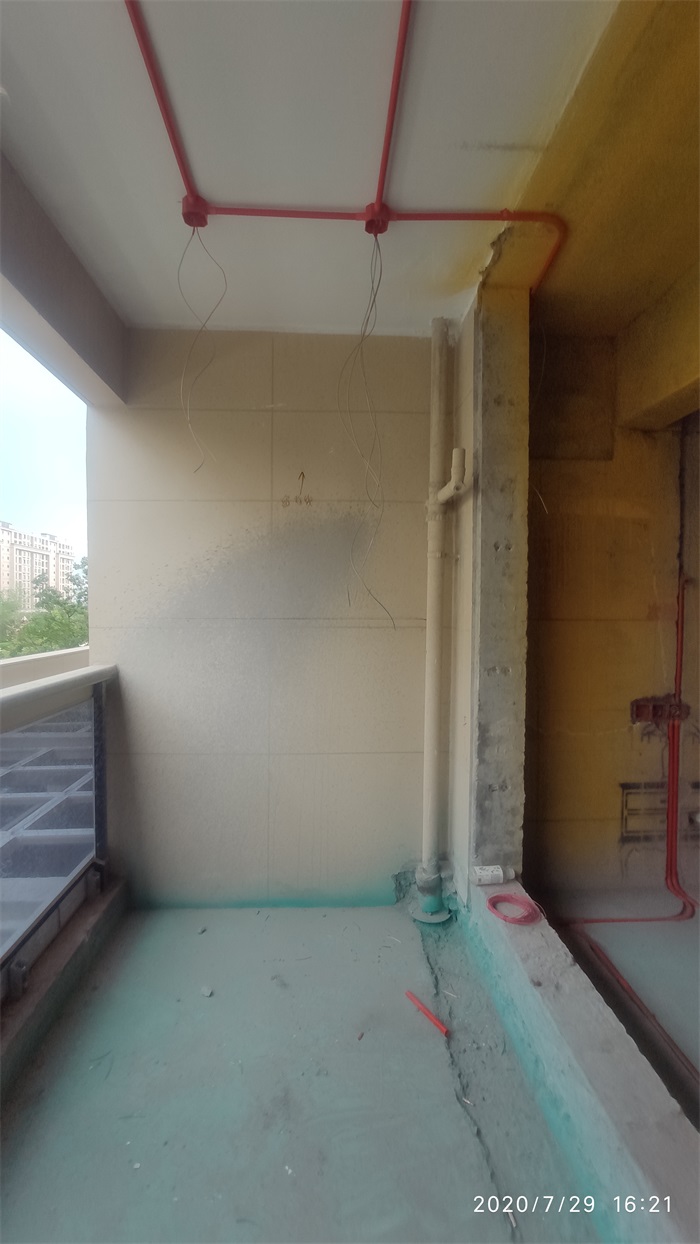

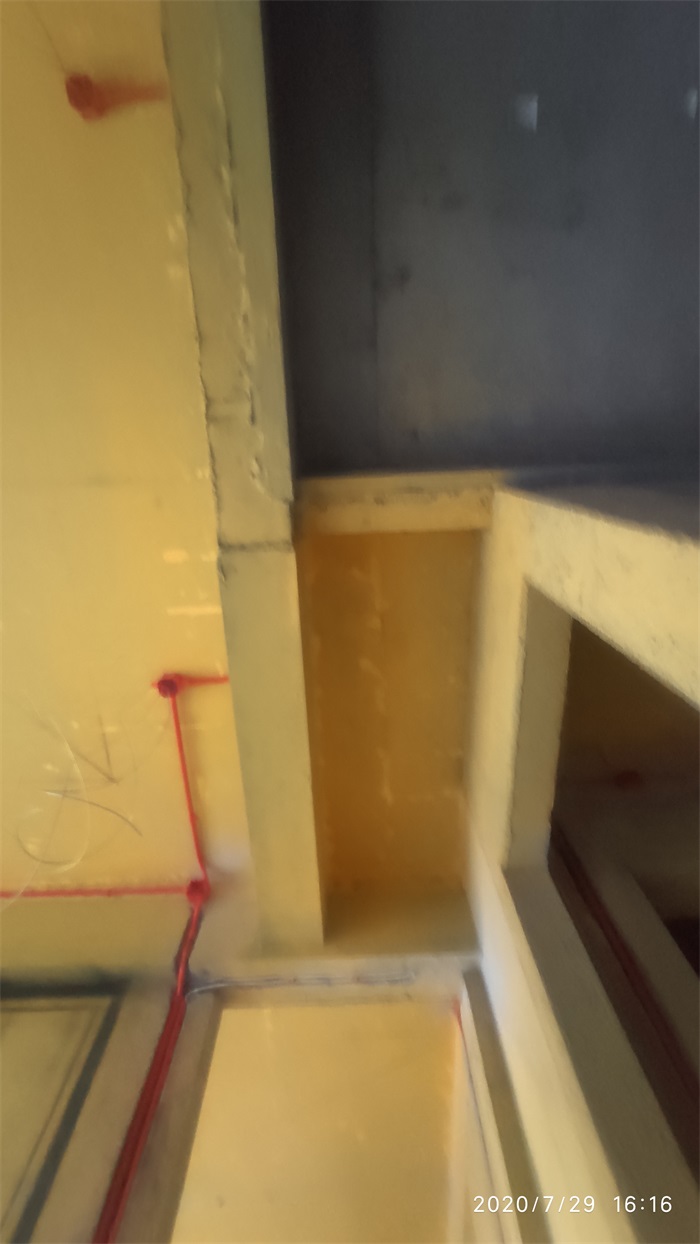

顶部线路用黄腊管保护到位











回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-8-3 11:28:29 | 显示全部楼层

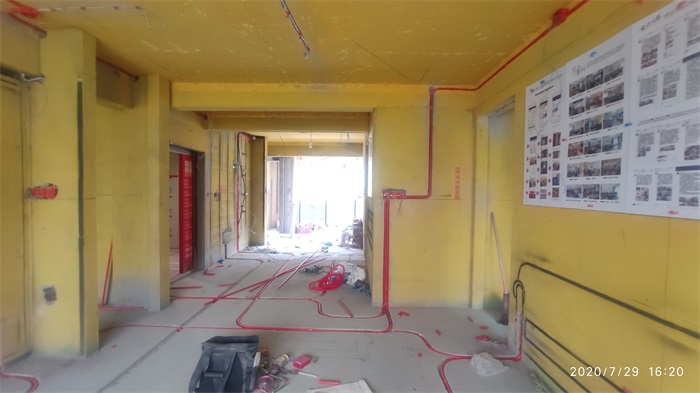

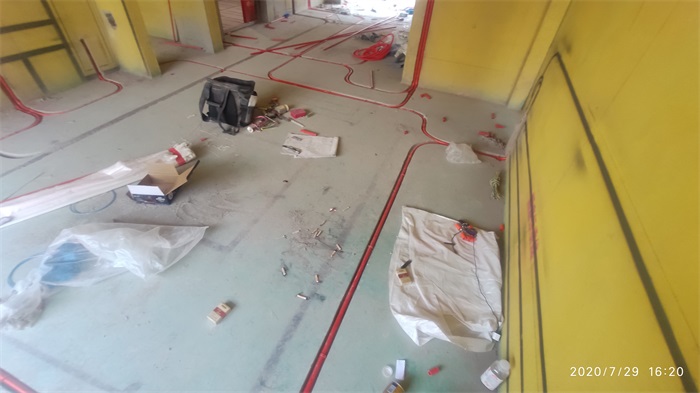

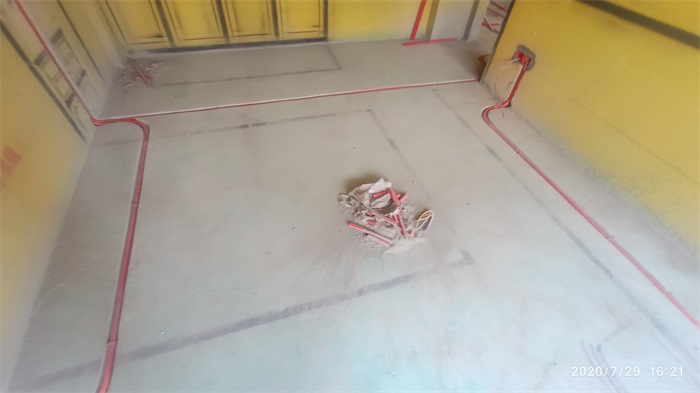

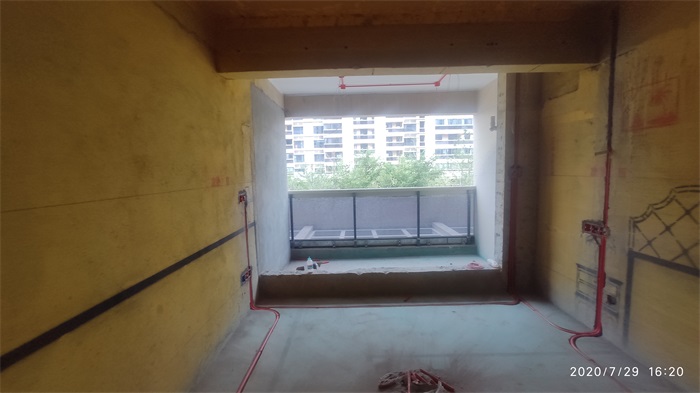

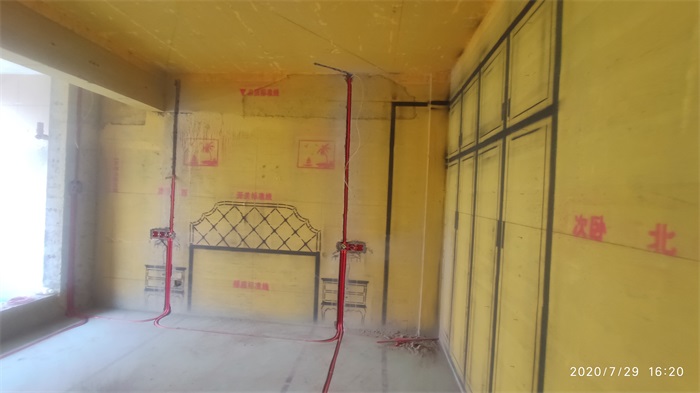

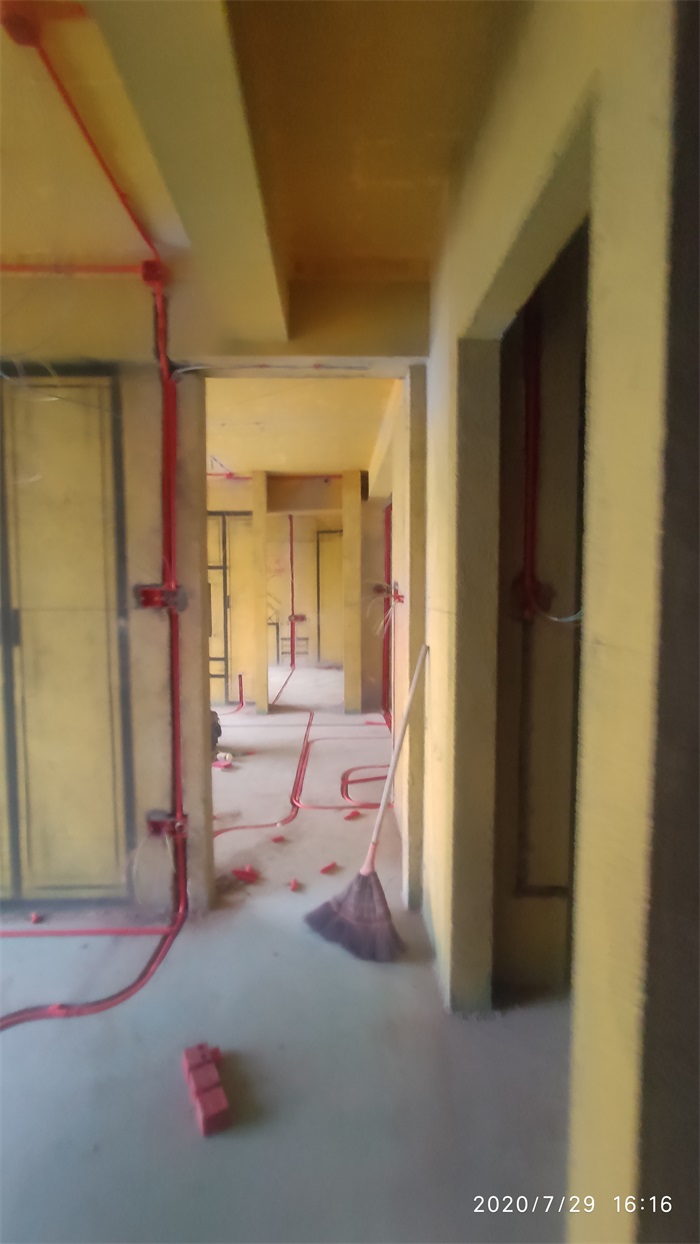

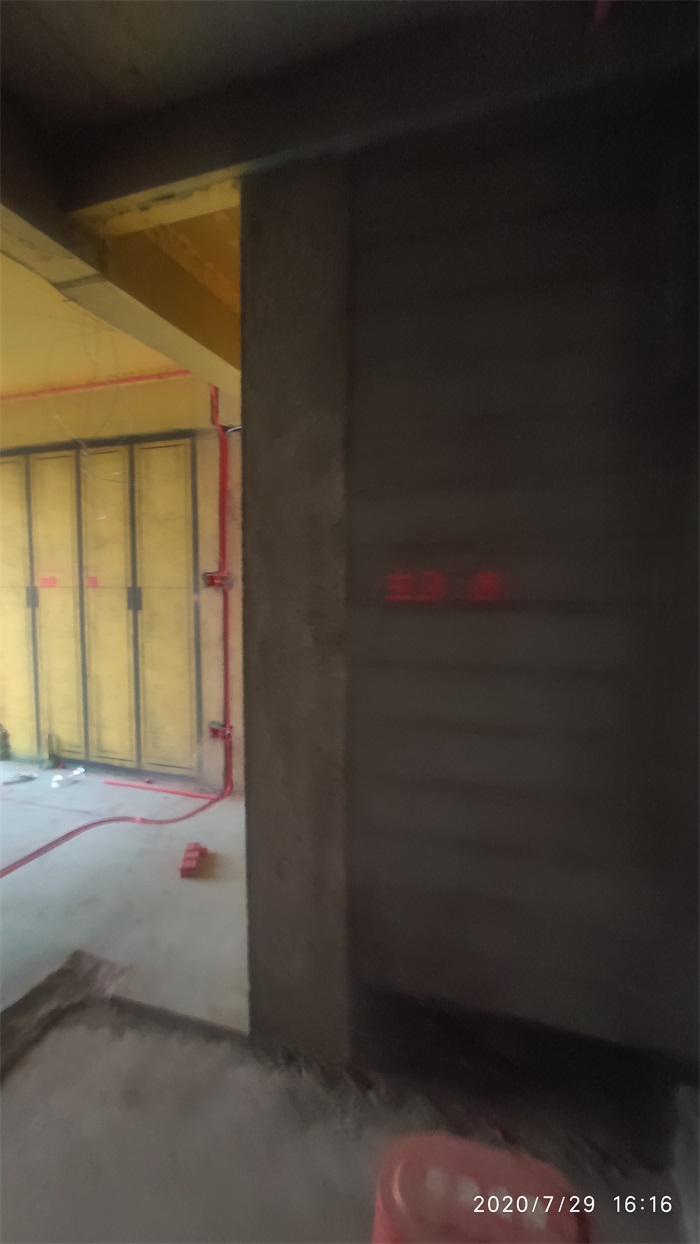

红色线管代表强电








回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-8-3 11:29:34 | 显示全部楼层

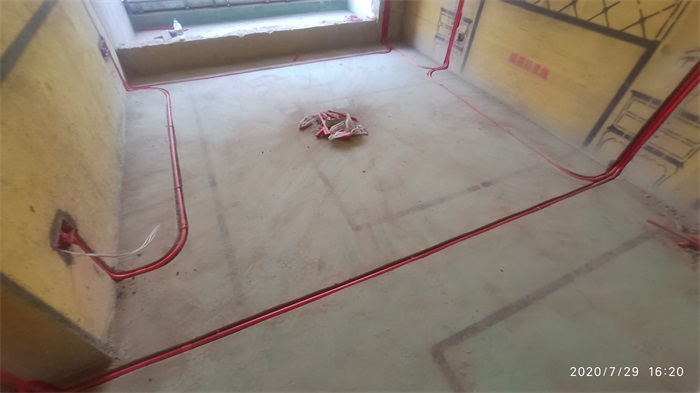

墙角禁止走管，距墙30cm以上

回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-8-3 11:34:11 | 显示全部楼层

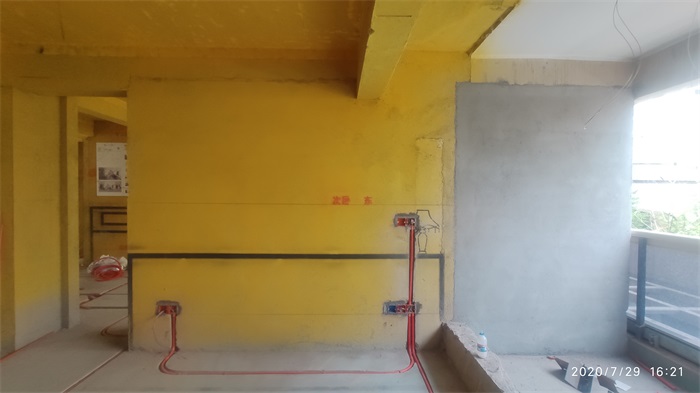

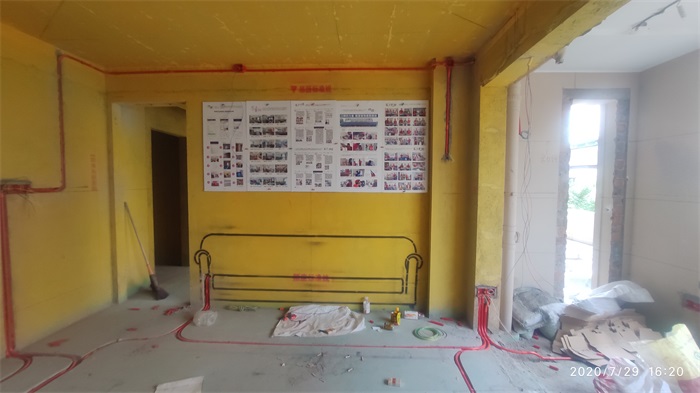

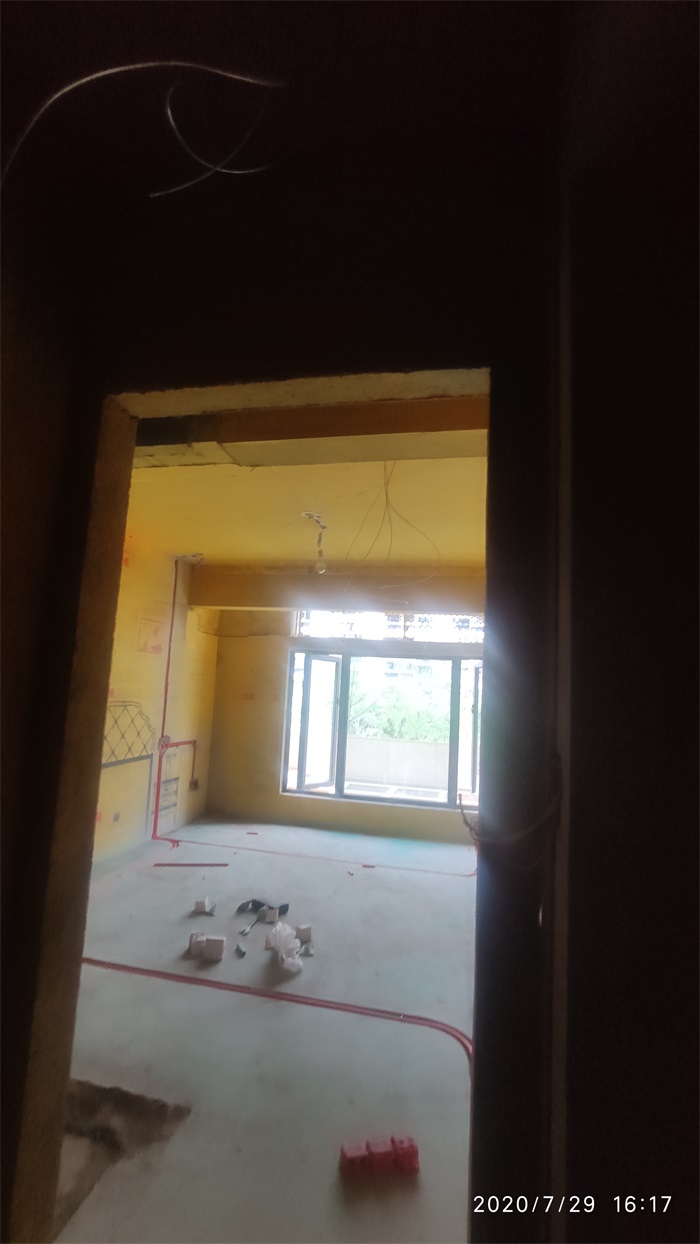

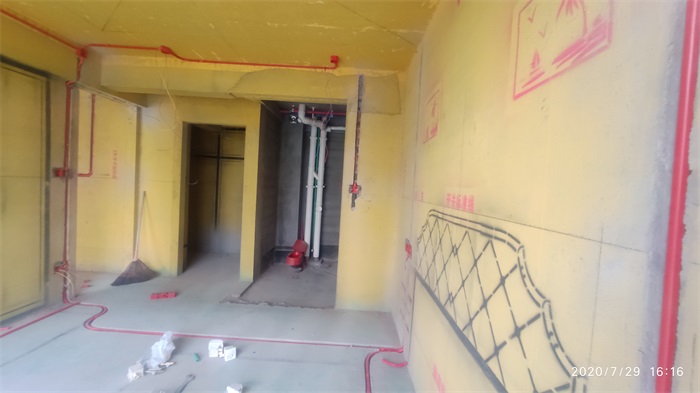

线路布置横平竖直










回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-8-3 11:35:12 | 显示全部楼层

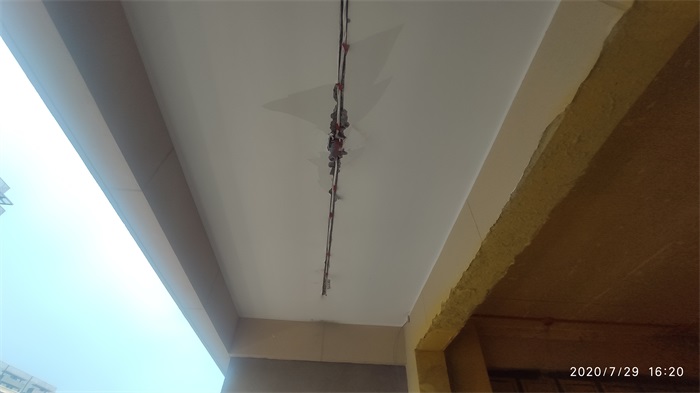

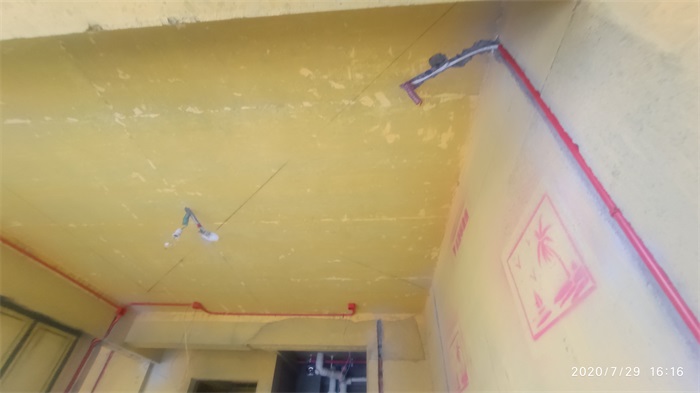

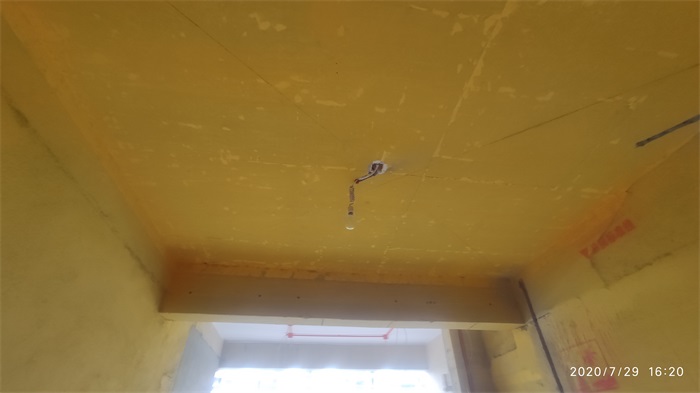

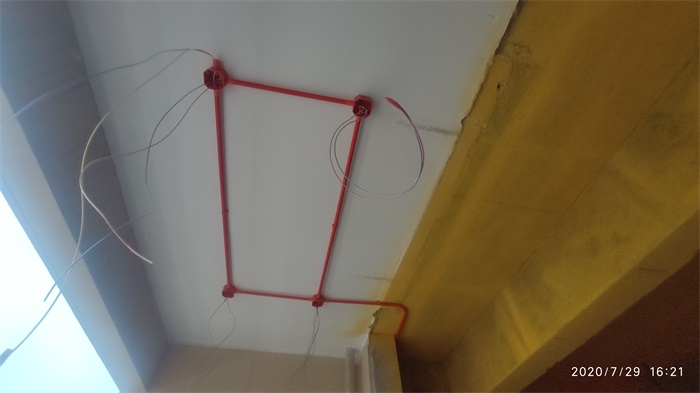

吊顶内布线应穿管，筒灯位置布线，应按照要求用波纹管套到位，吊顶灯线用八角盒分开，顶面线管用U形卡固定
