阳光水岸18-1-110#160㎡中式—-“风雅”中式

发表于 2020-6-9 09:36:35

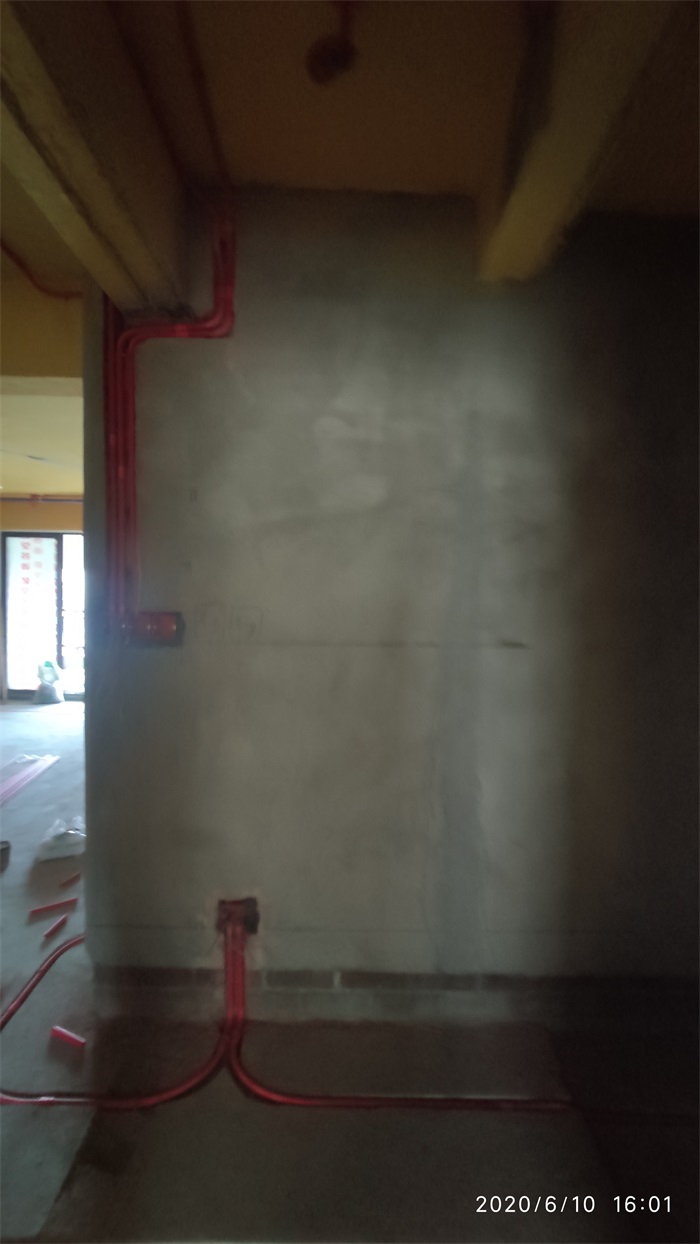

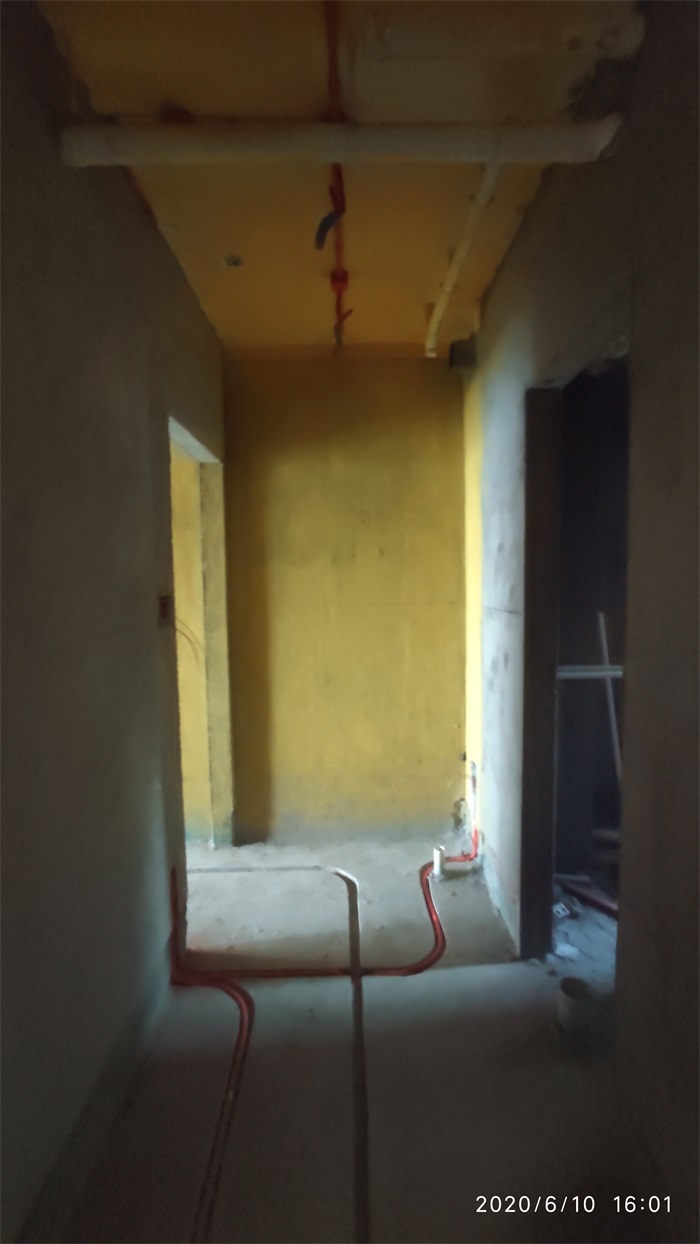

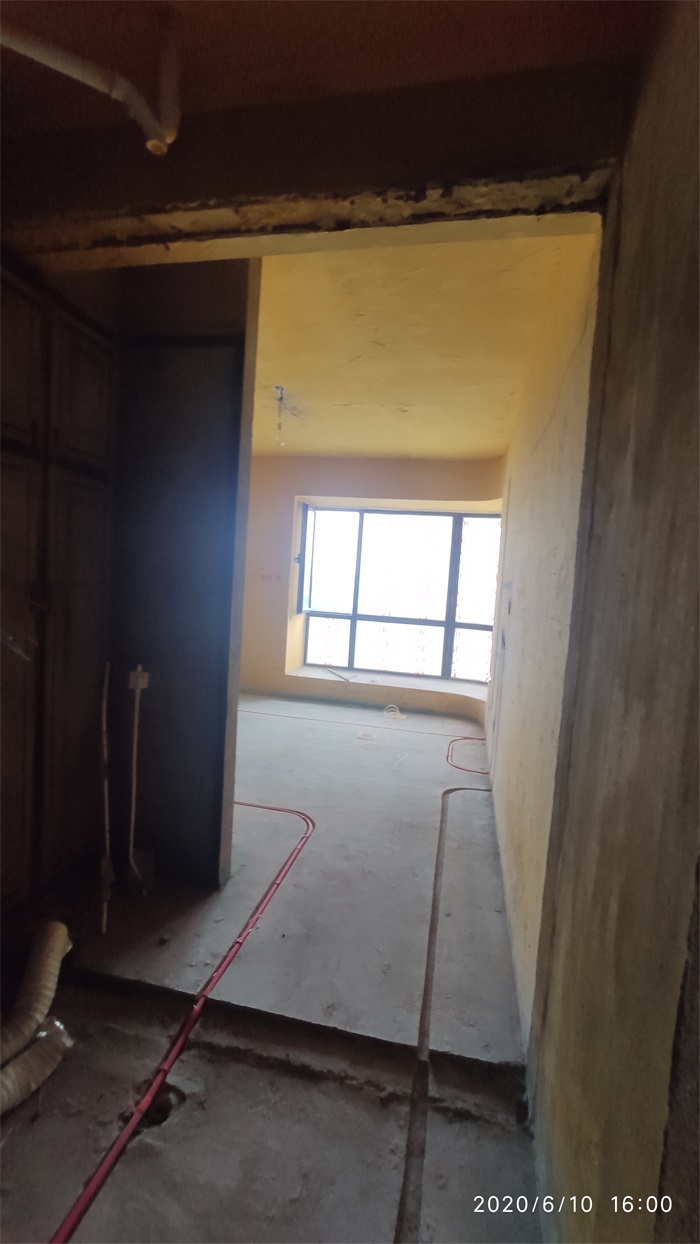

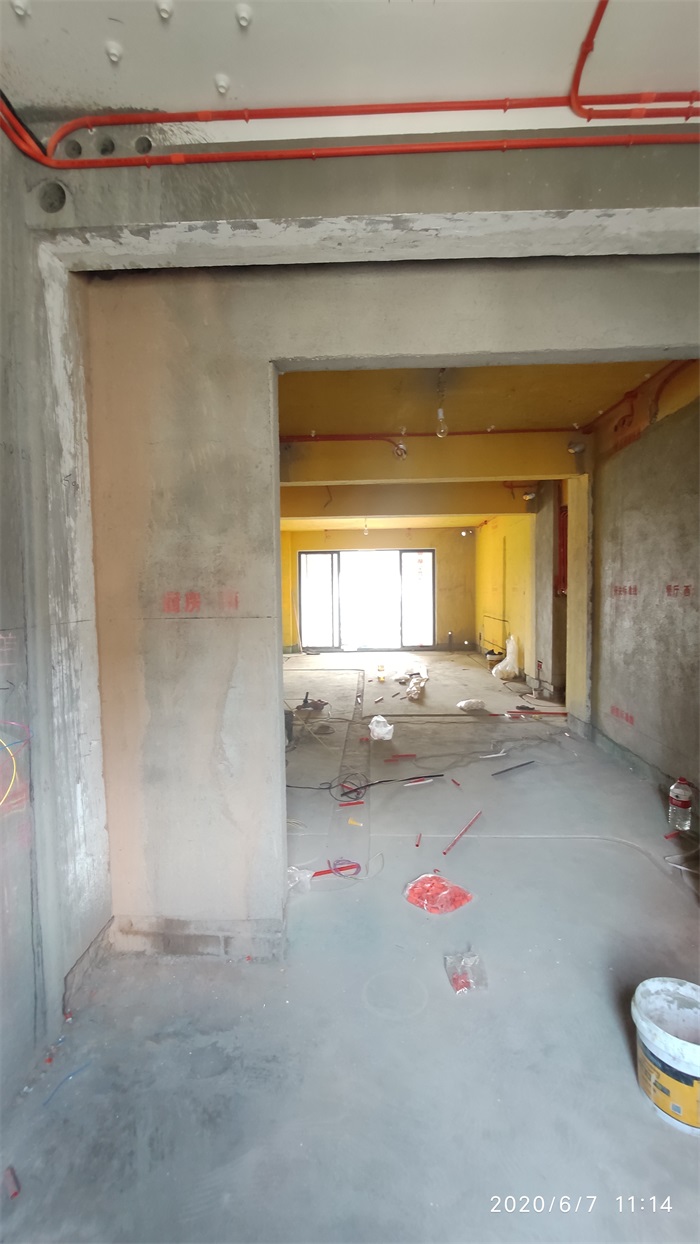

所有线管采用直径20中型线管

发表于 2020-6-13 14:55:57

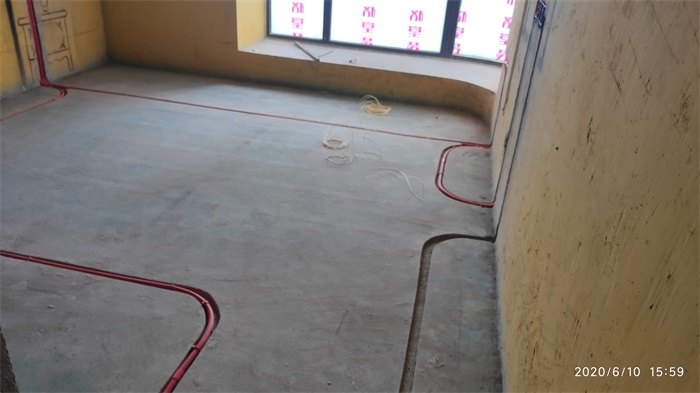

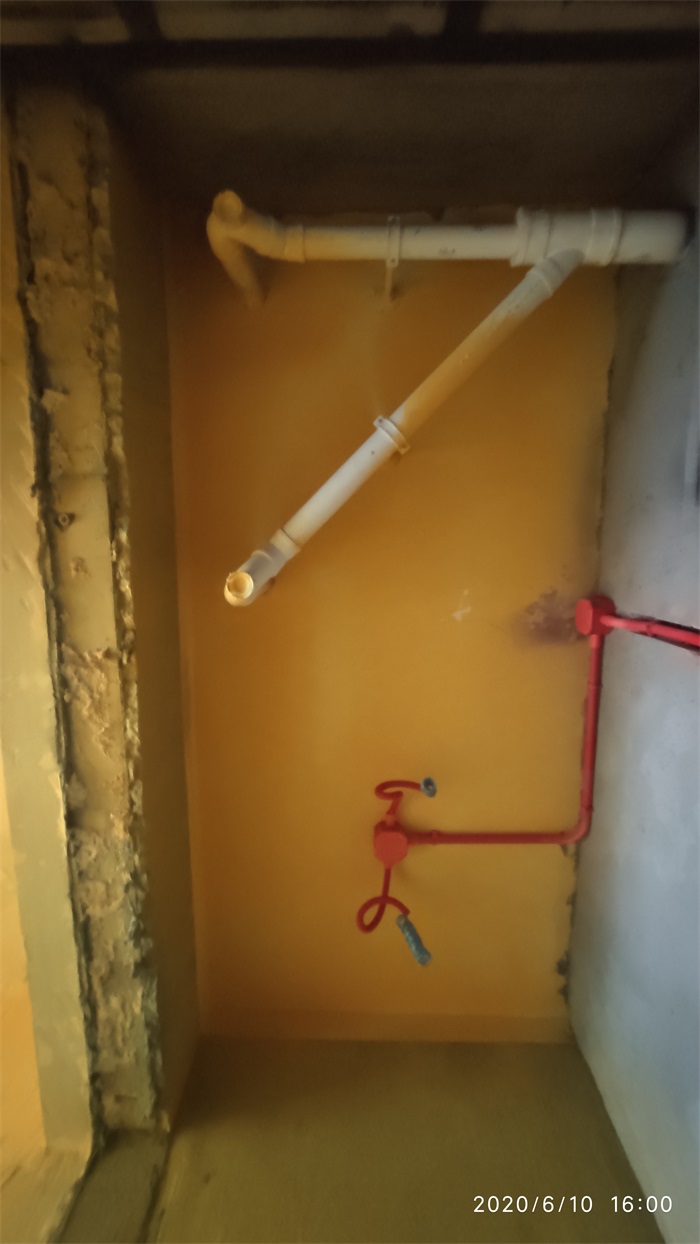

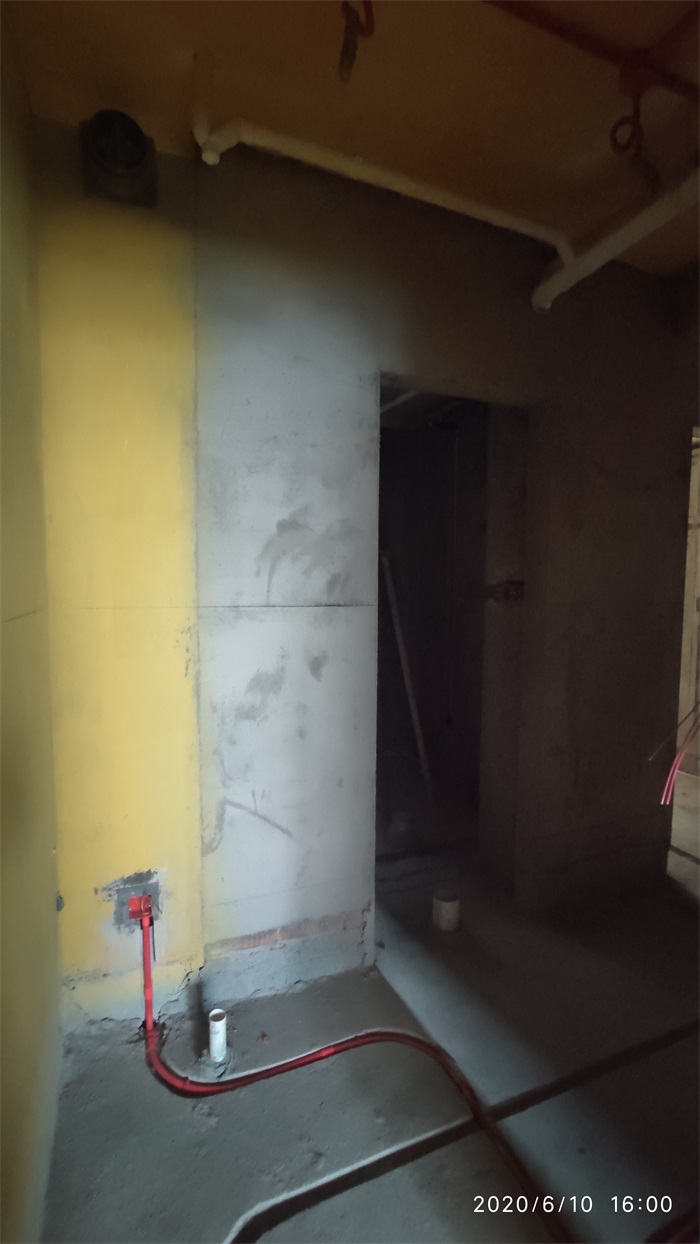

线管转弯处不能用弯头，用弹簧弯曲要不扁不皱，直角弧度要合理不能太小太急

发表于 2020-6-13 15:10:31

所有线管采用直径20中型线管

发表于 2020-6-17 13:14:02

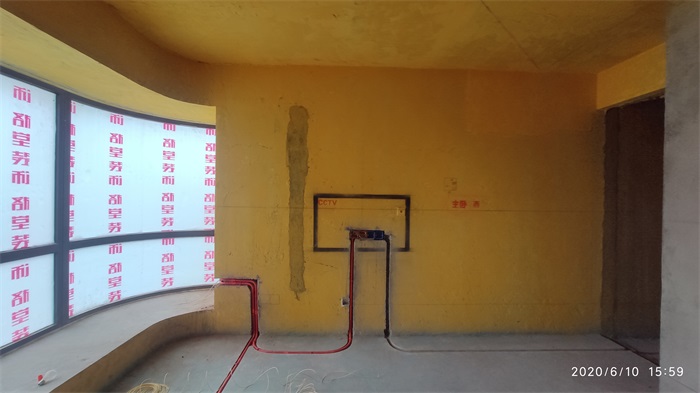

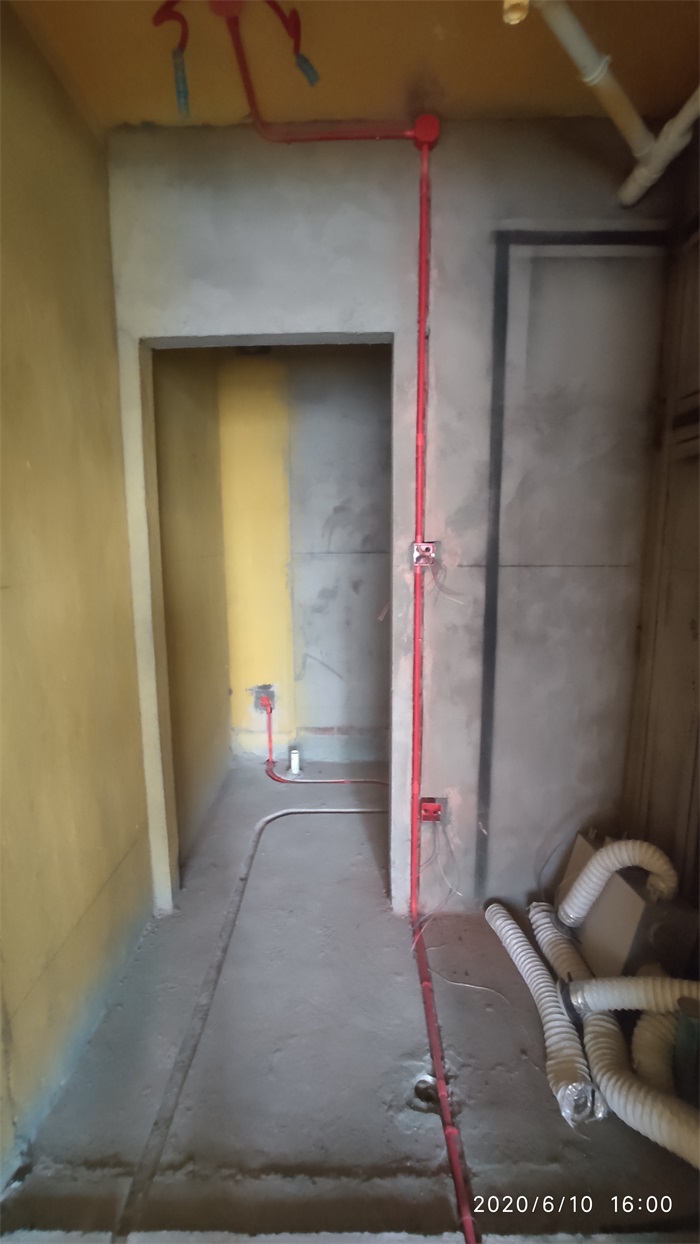

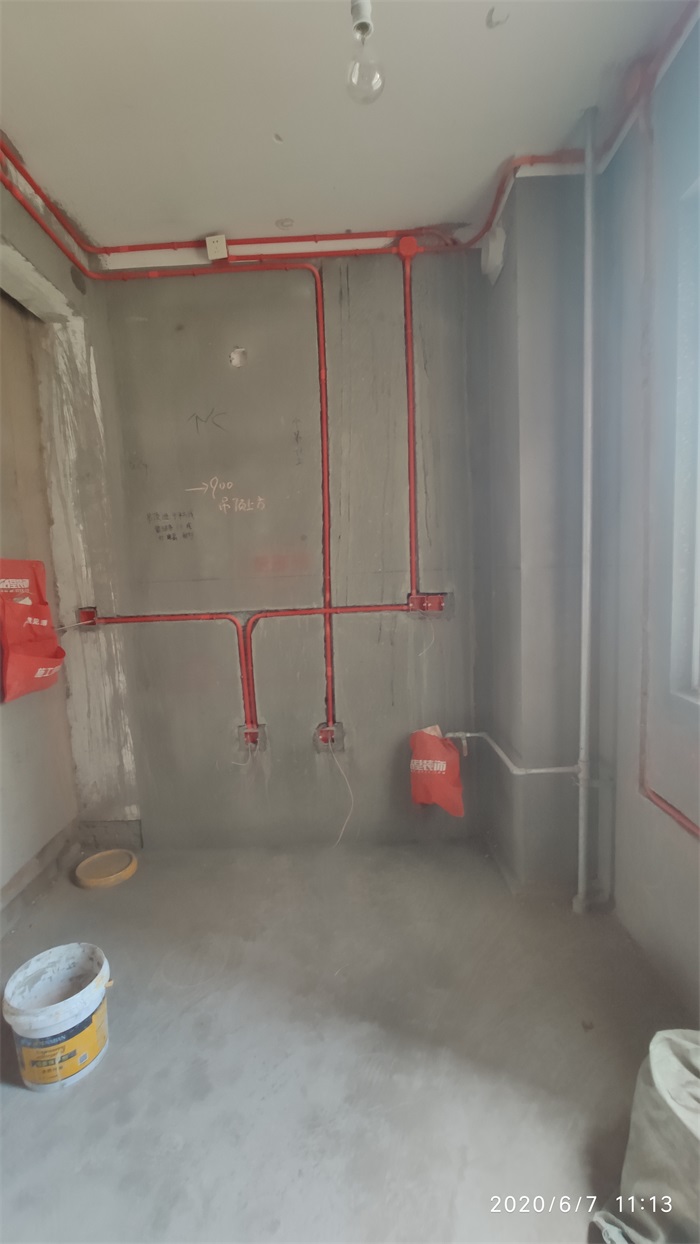

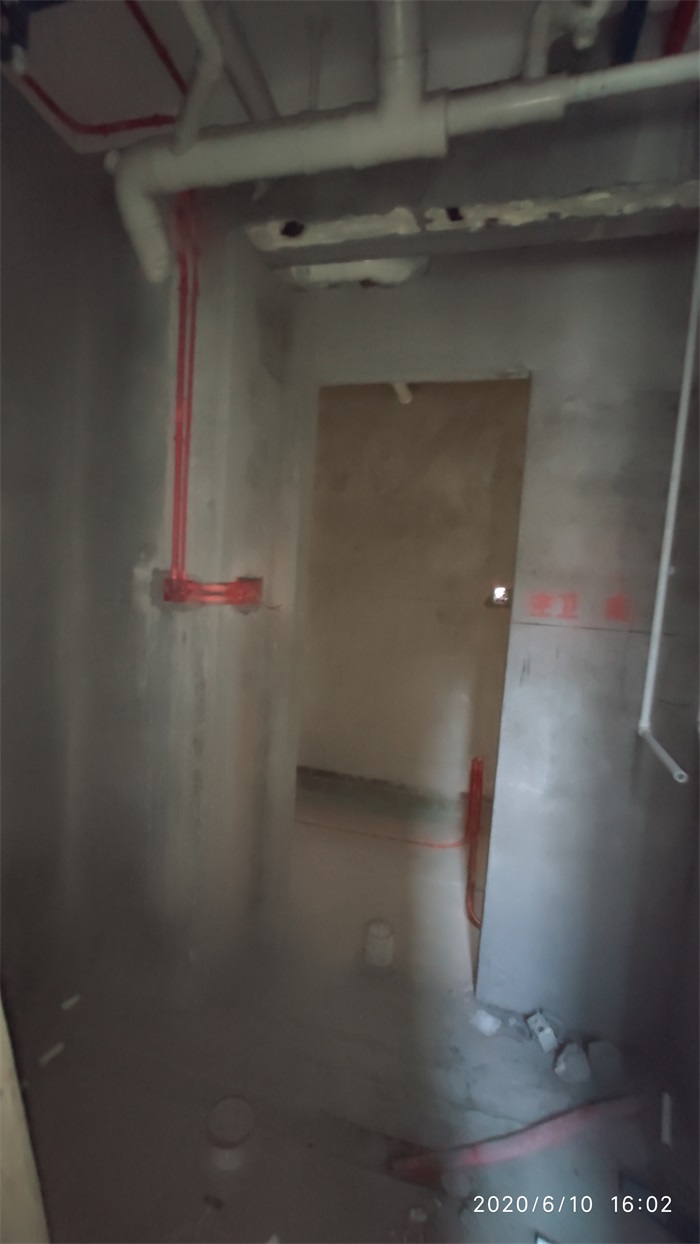

红色线管代表强电

发表于 2020-6-17 13:15:47

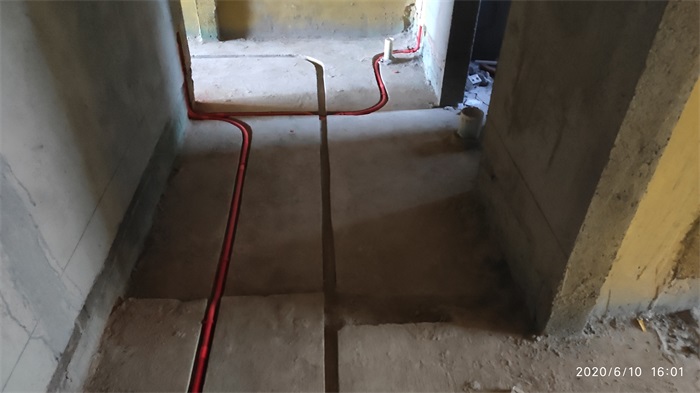

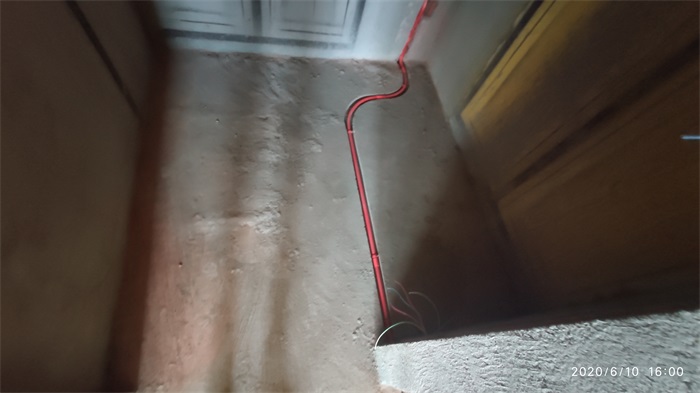

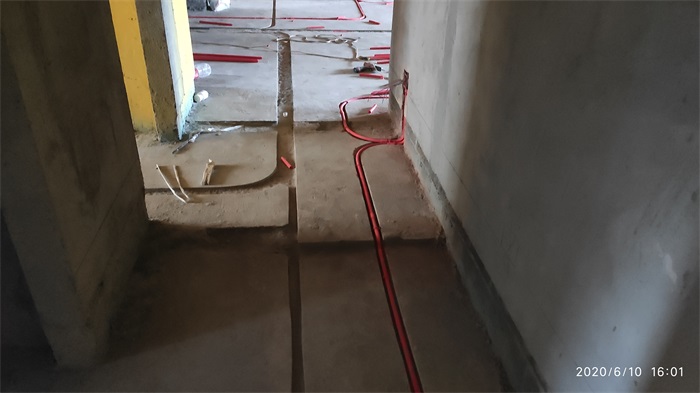

线管转弯处不能用弯头，用弹簧弯曲要不扁不皱

发表于 2020-6-17 13:19:09

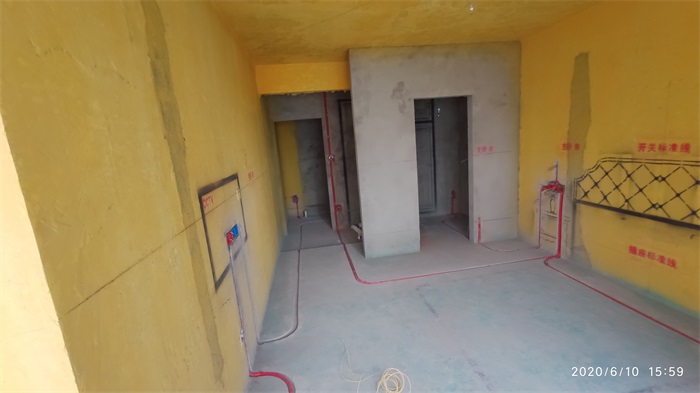

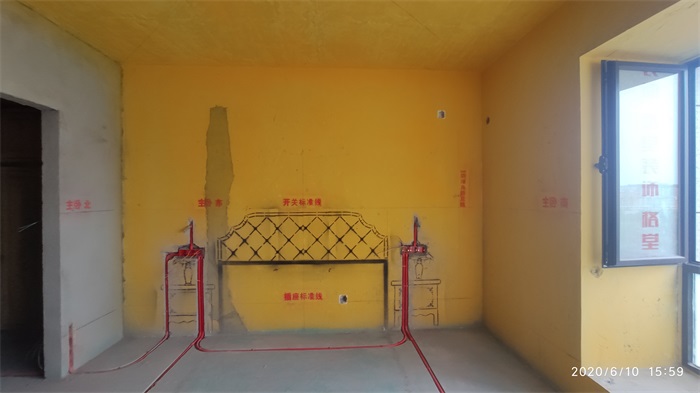

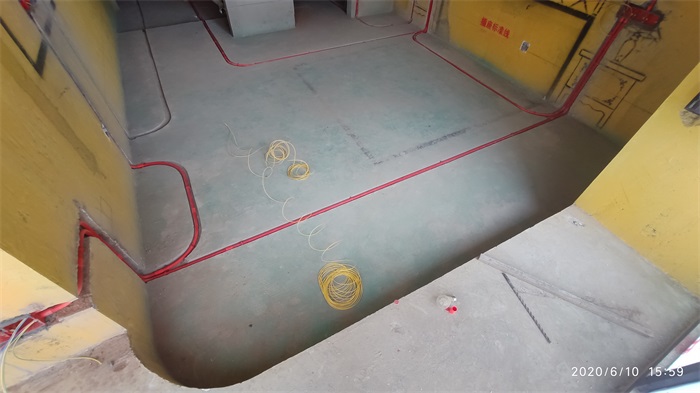

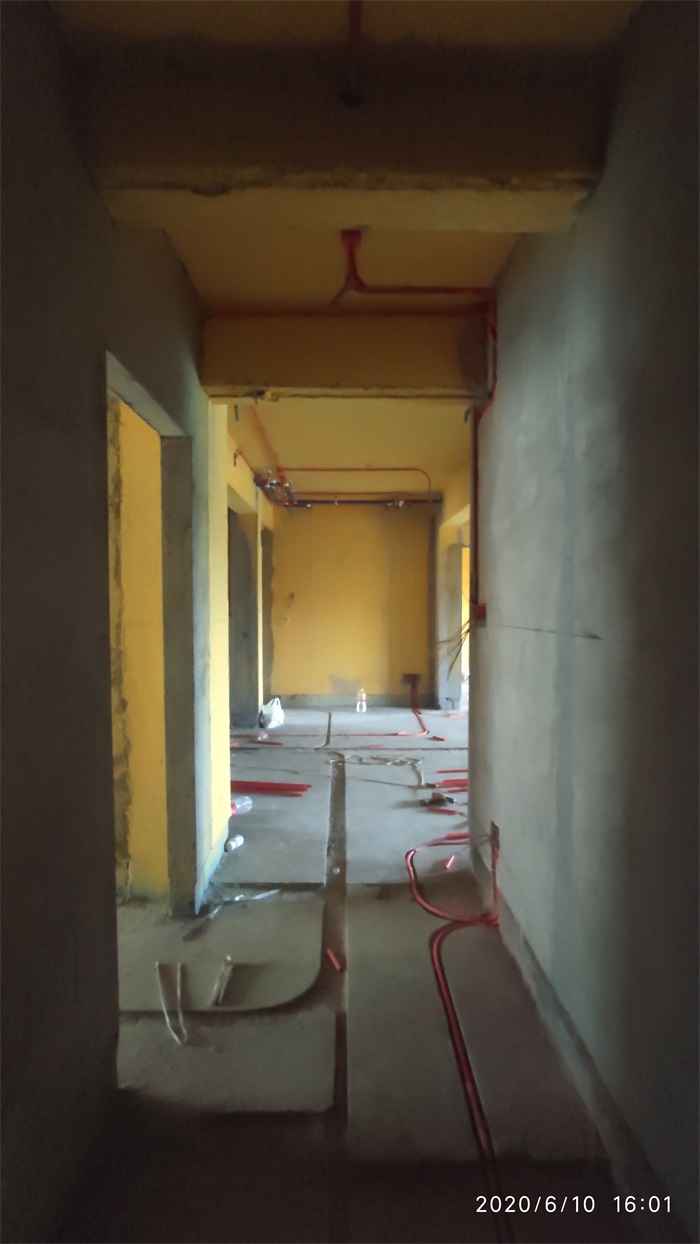

线路布置横平竖直，符合施工规范

发表于 2020-6-17 13:20:28

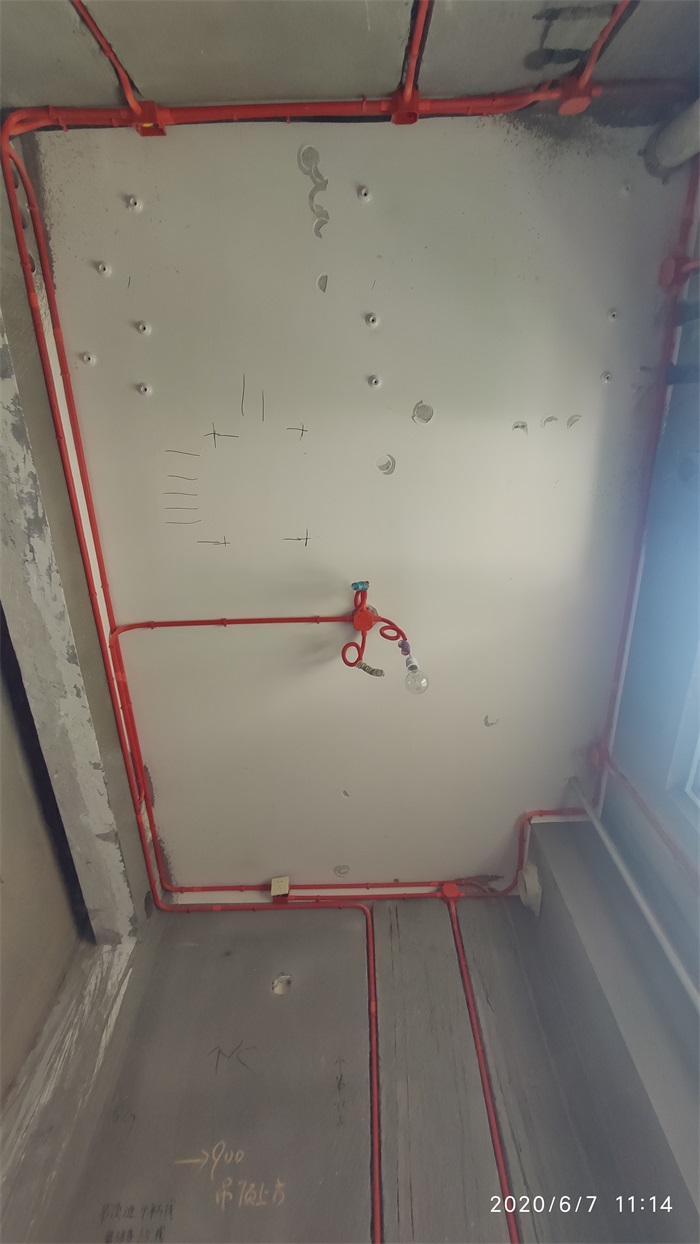

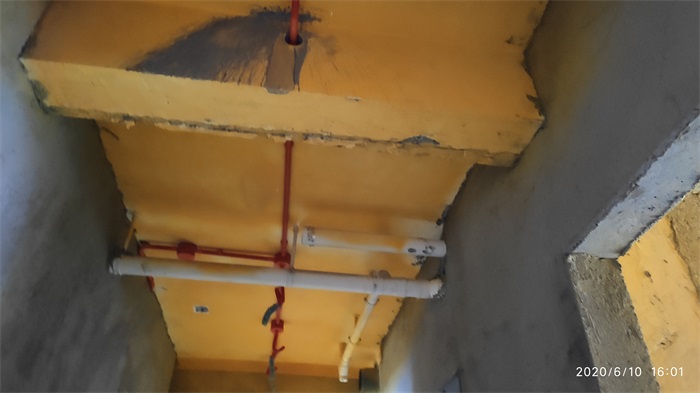

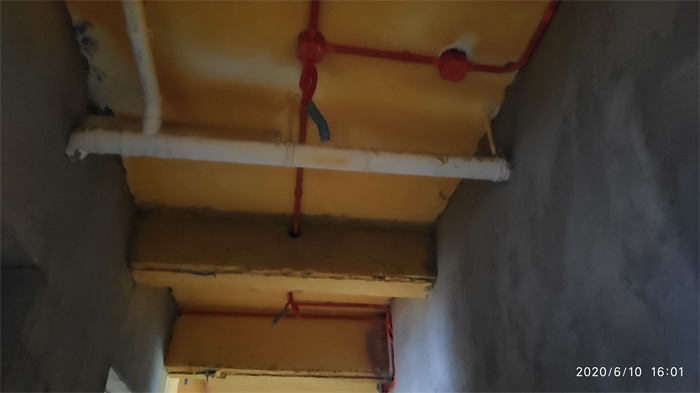

吊顶内布线应穿管，筒灯位置布线，应按照要求用波纹管套到位，吊顶灯线用八角盒分开，顶面线管用U形卡固定

发表于 2020-6-17 13:24:35

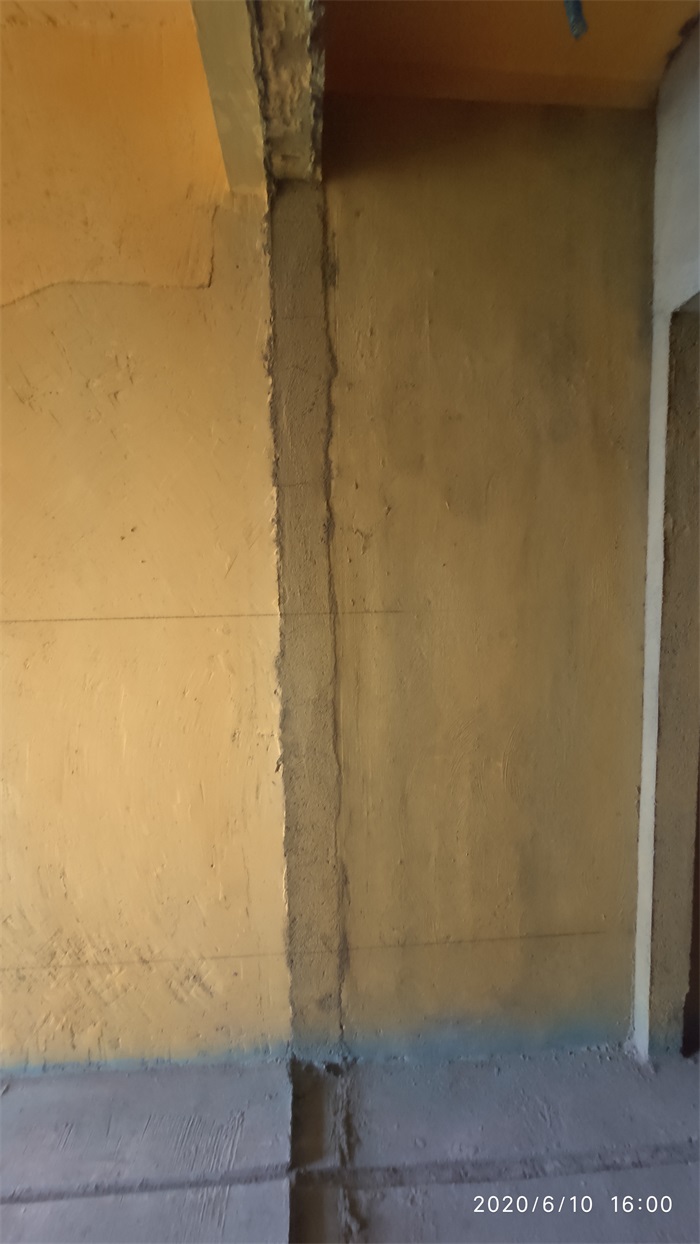

管槽切割应横平竖直，深度符合要求，墙槽应保证管外有1～1.5cm以上的砂浆保护层，混凝土位置低于墙面0.5cm，宽度大于管径，以确保管内外砂浆紧密结合，地槽打到原建筑现浇面

发表于 2020-6-17 13:40:42

线管转弯处不能用弯头，用弹簧弯曲要不扁不皱，直角弧度要合理不能太小太急

发表于 2020-6-17 13:43:11

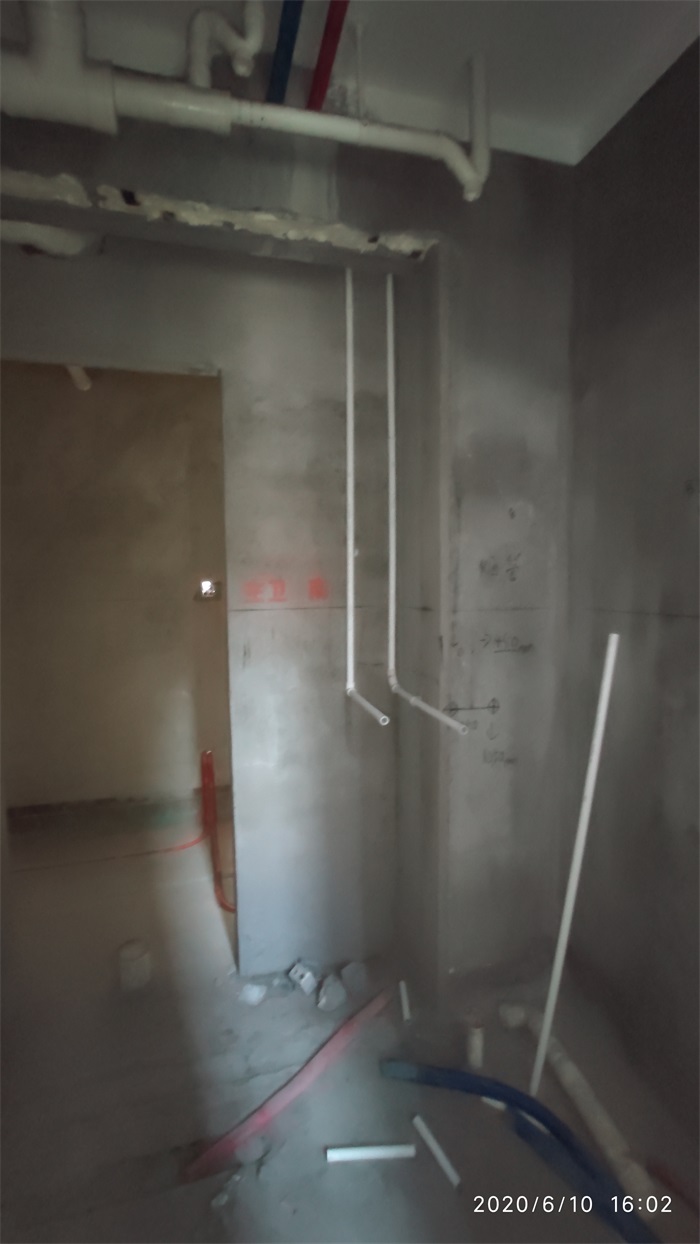

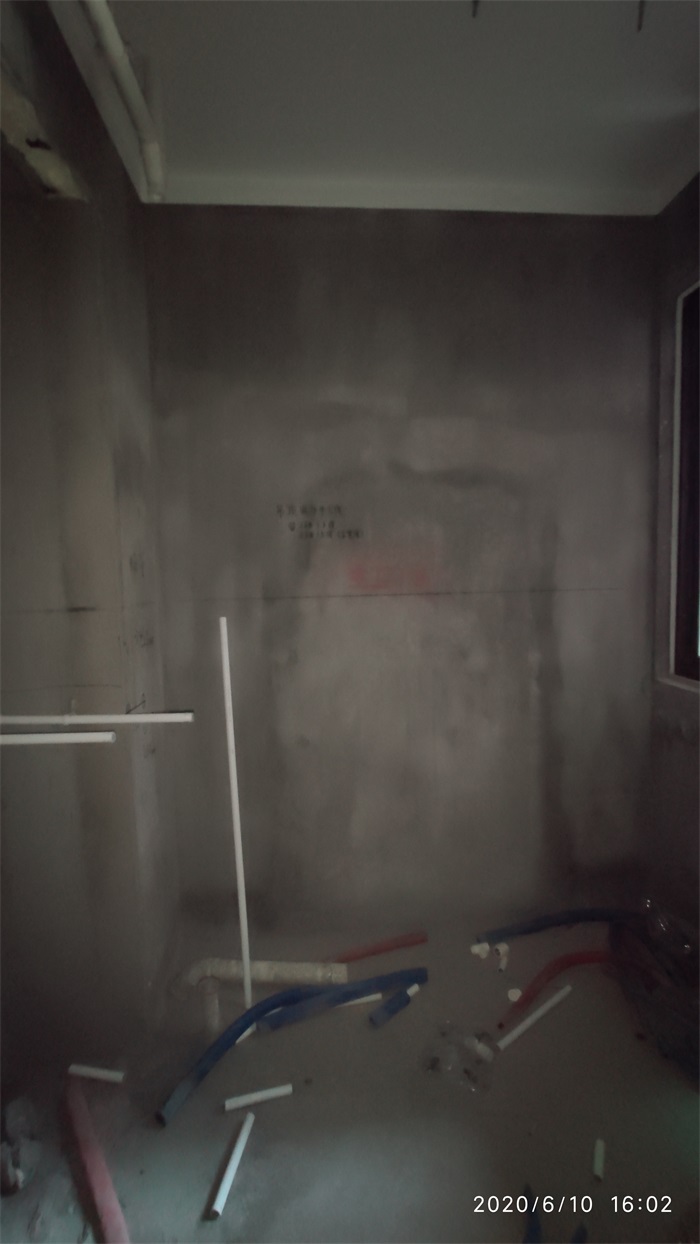

走墙水管采用下垂式安装，贴瓷砖部位不需要包保温棉，水管安排都是左热右冷
