衢州公馆19-1-5#114㎡现代——始于设计/ 赋于色彩

发表于 2020-6-7 11:21:42

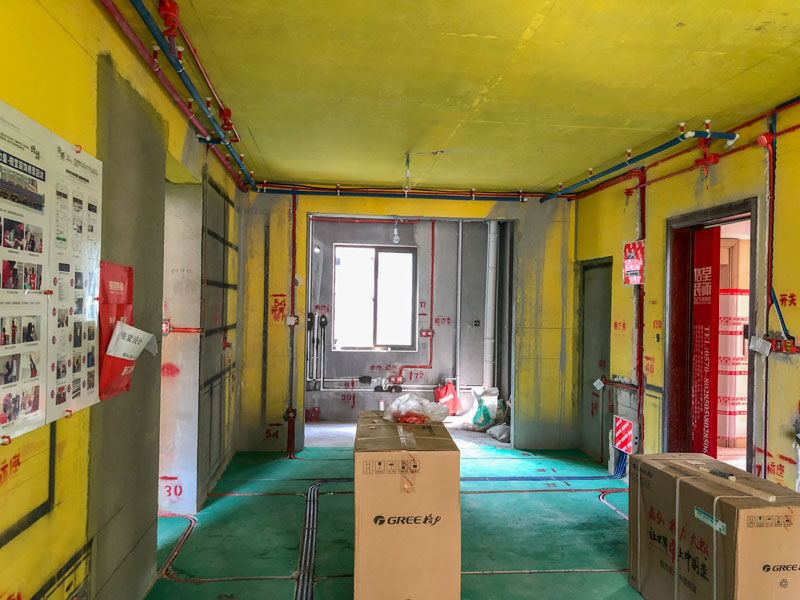

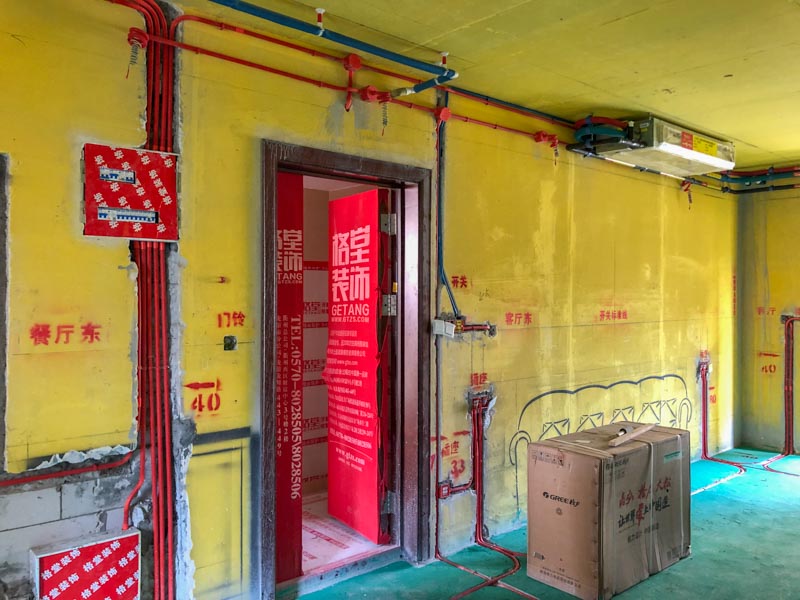

客餐厅水电图

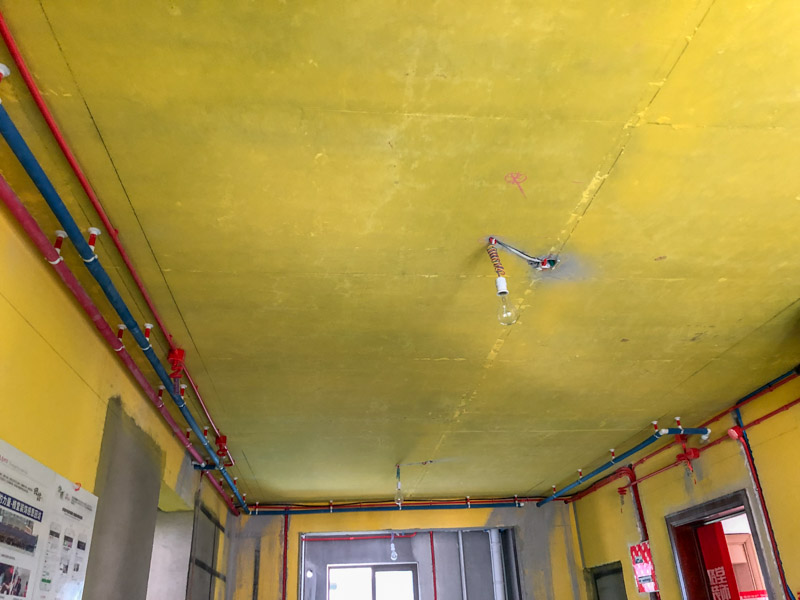

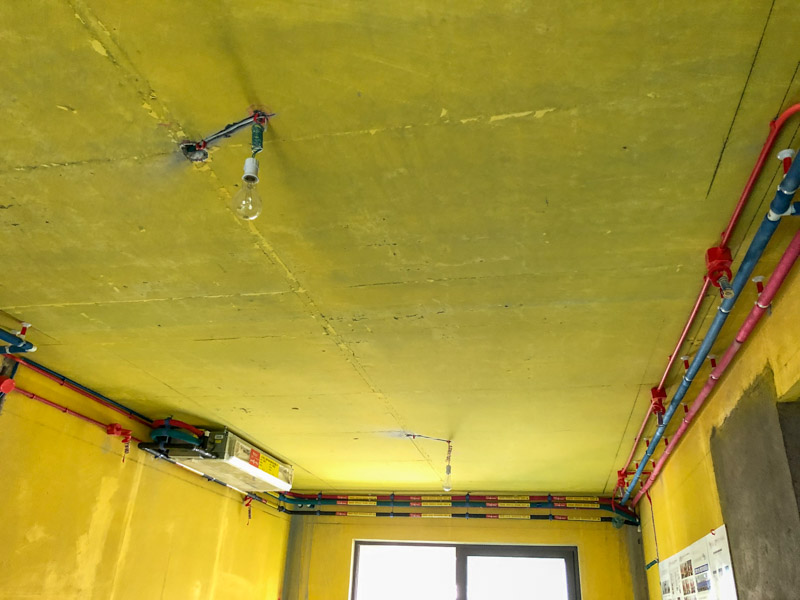

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范！水管吊卡间距在80公分以内

发表于 2020-6-7 11:22:43

配电箱都用格堂专用KT板保护到位，防止砂石掉落，非常注意用电安全

发表于 2020-6-7 11:25:23

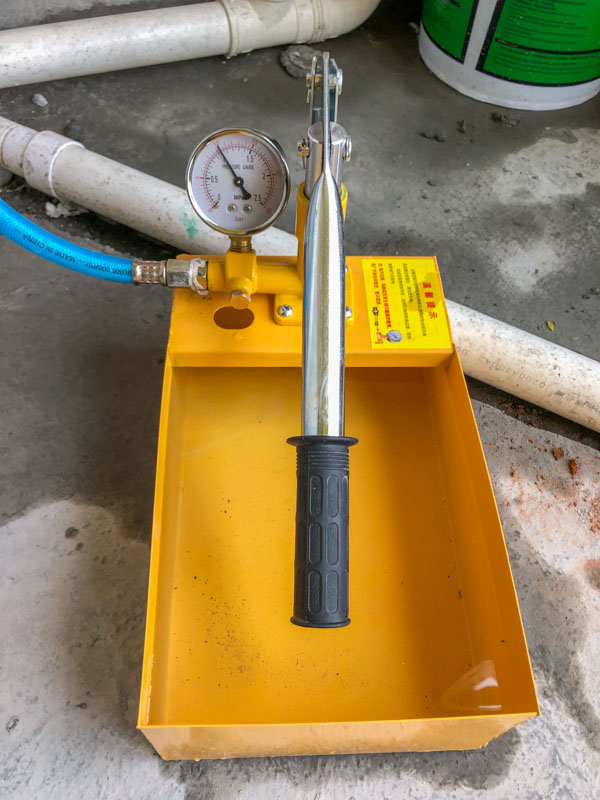

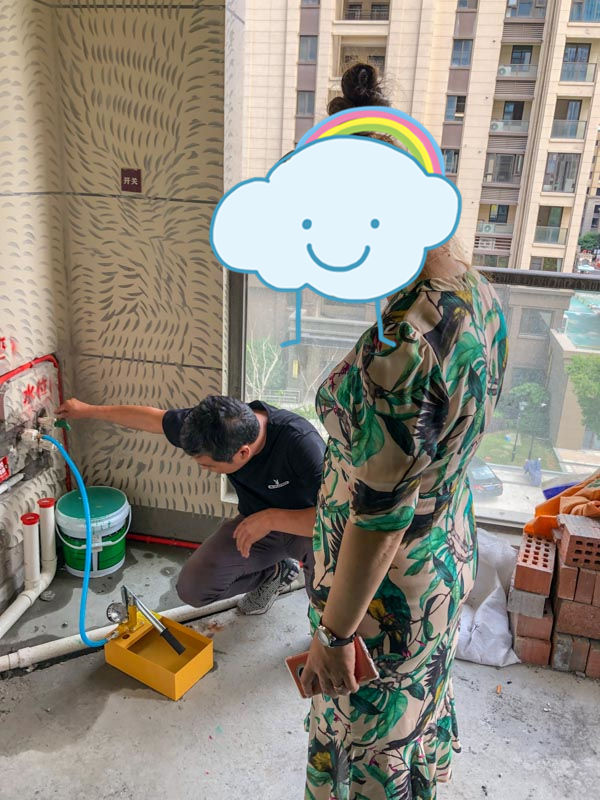

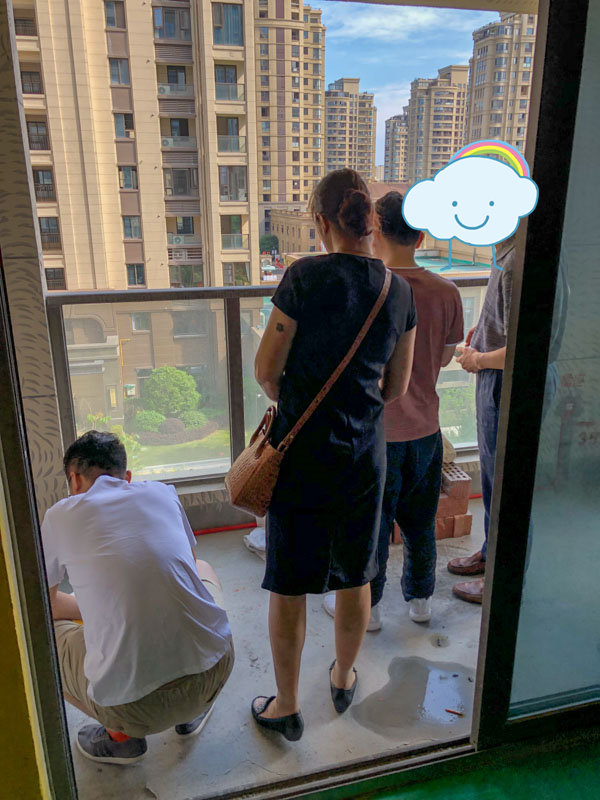

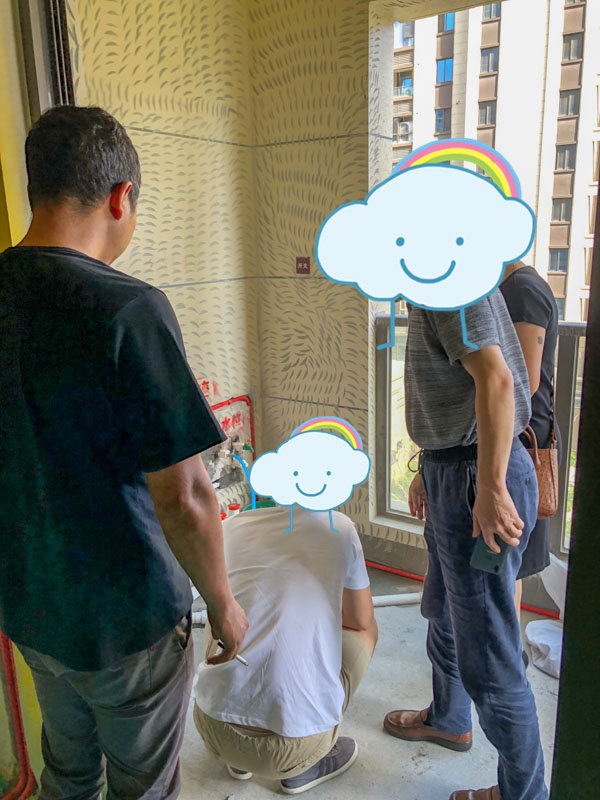

项目经理业主正在做水压测试。一般家庭用水2-3公斤，我们测水压是10公斤，半小时指钟无回荡，就代表水管及接口无漏水

发表于 2020-6-7 11:30:57

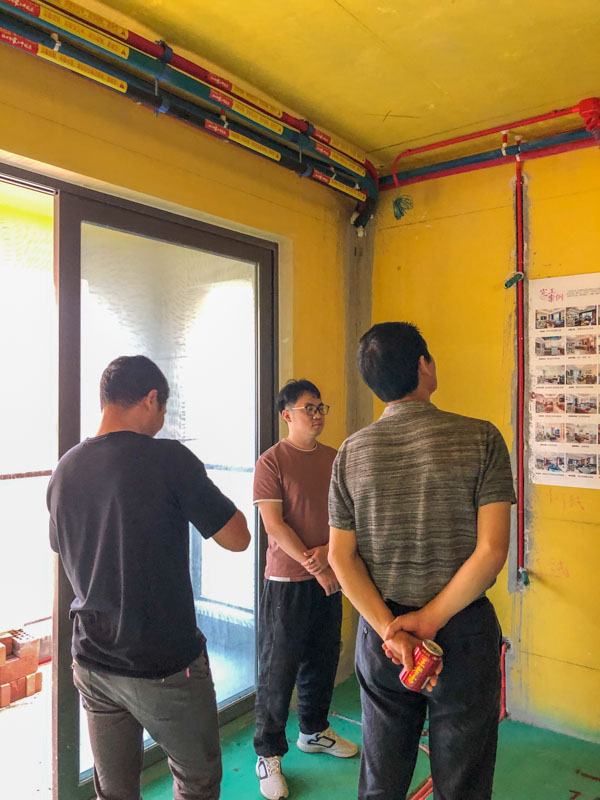

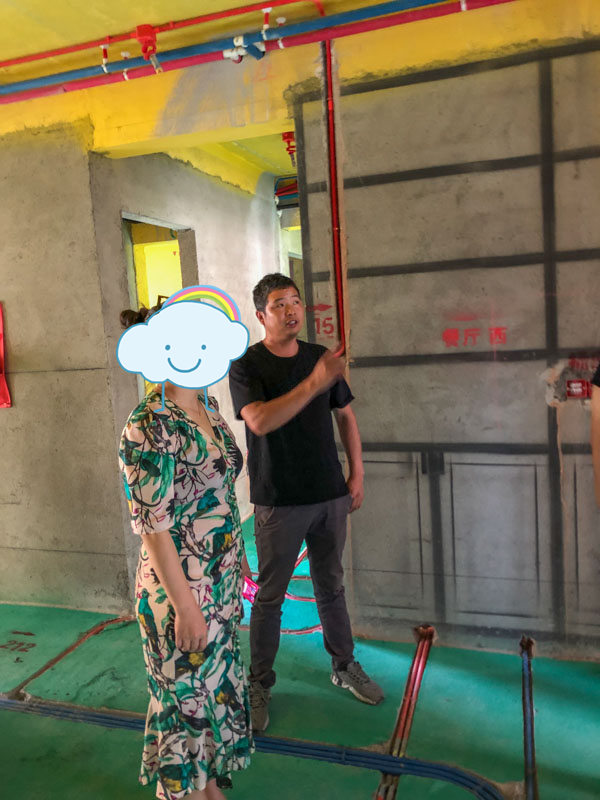

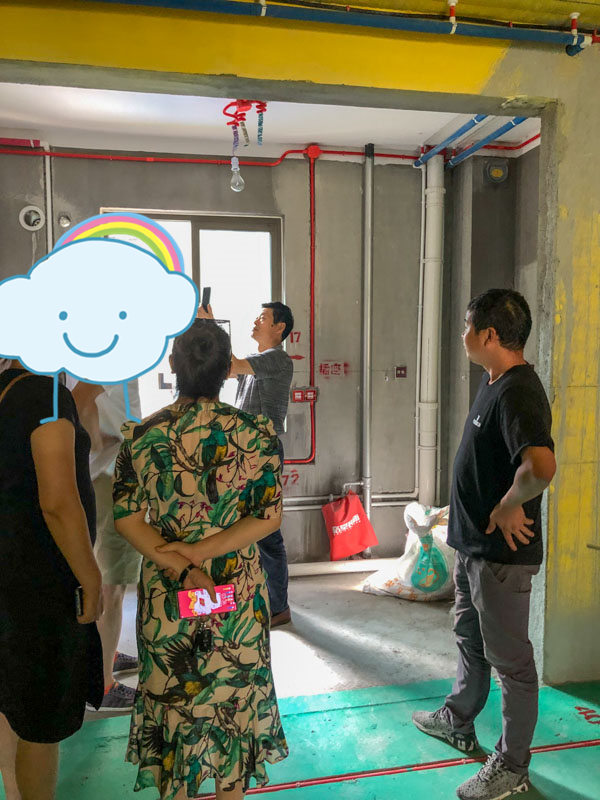

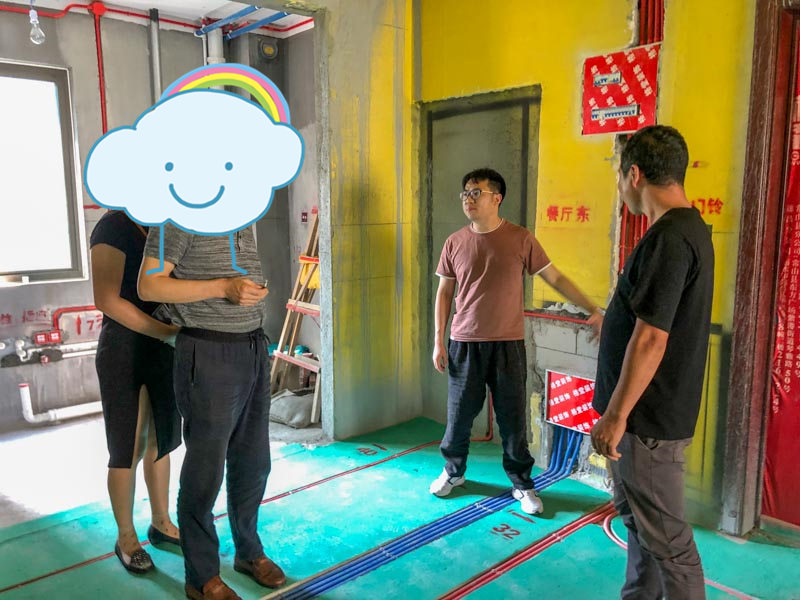

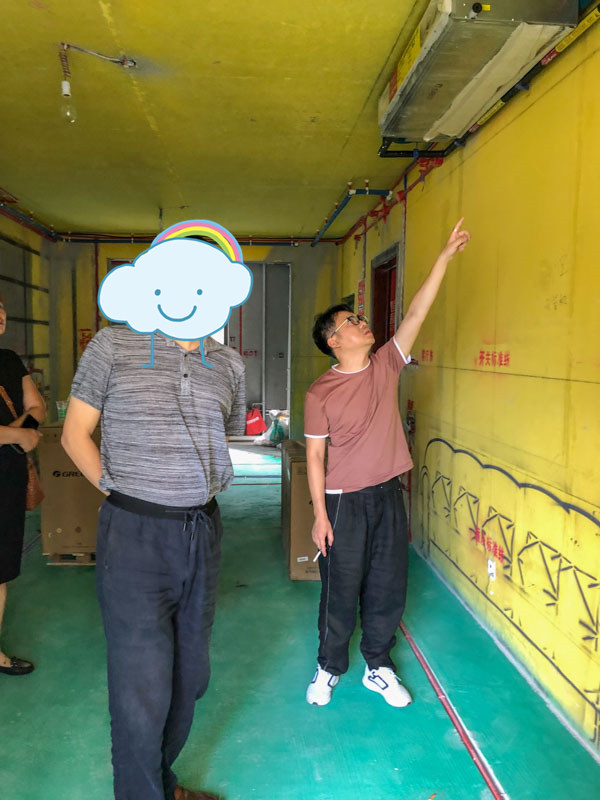

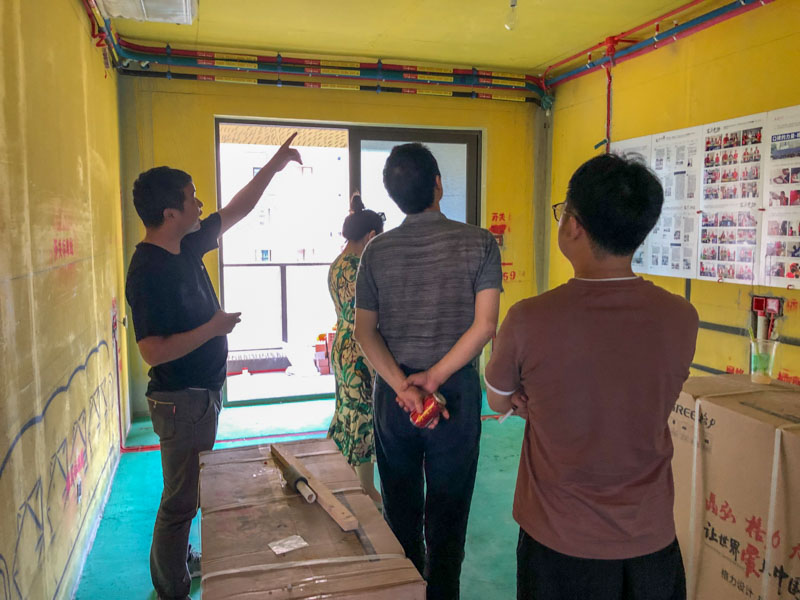

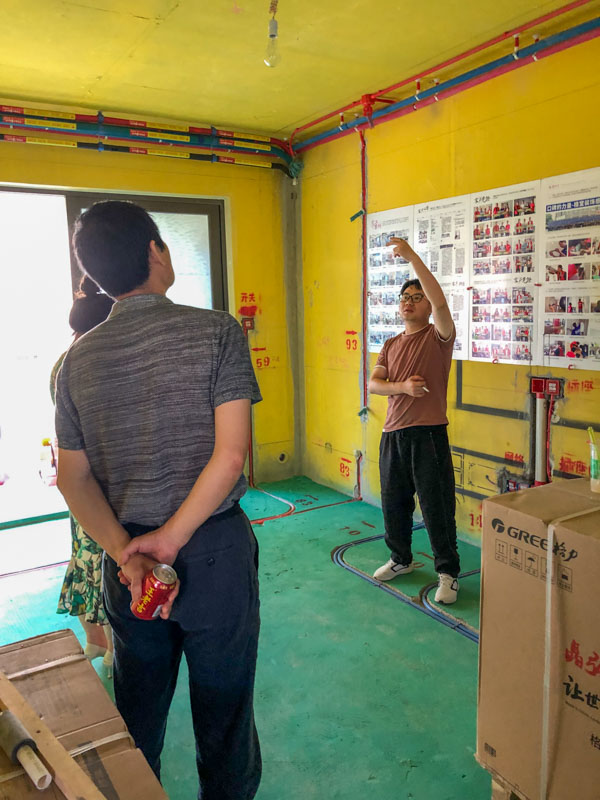

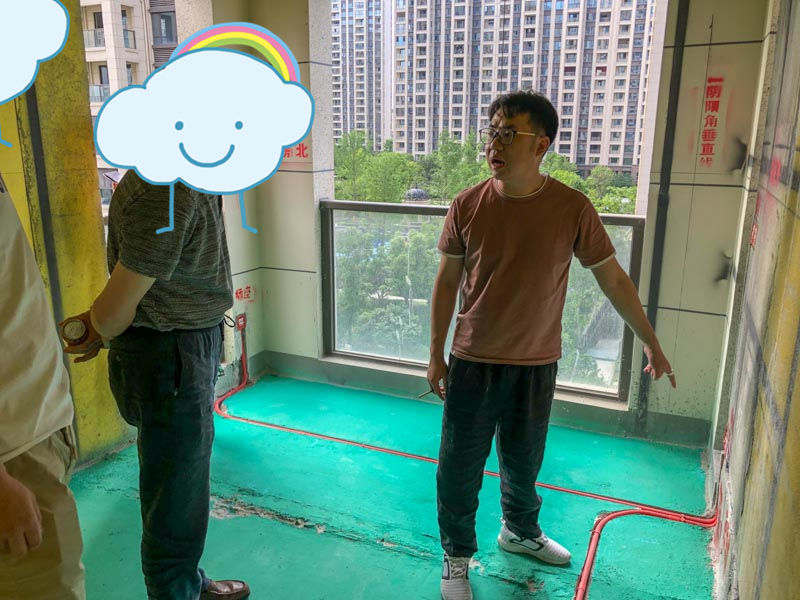

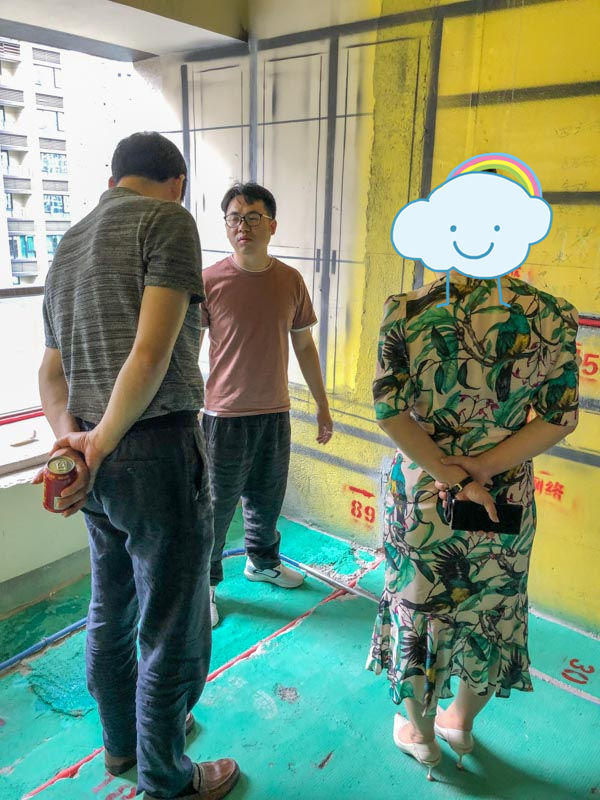

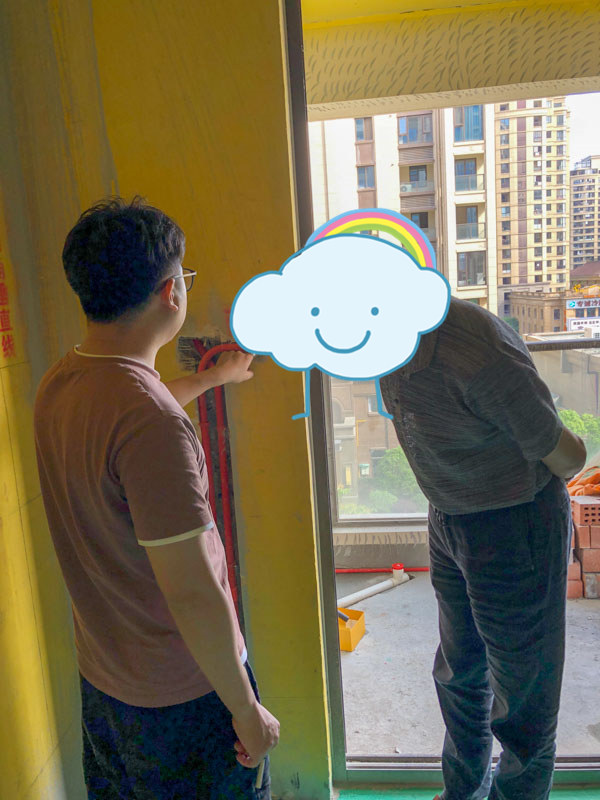

设计师项目经理和业主讲解每一个施工工艺

发表于 2020-6-7 11:31:40

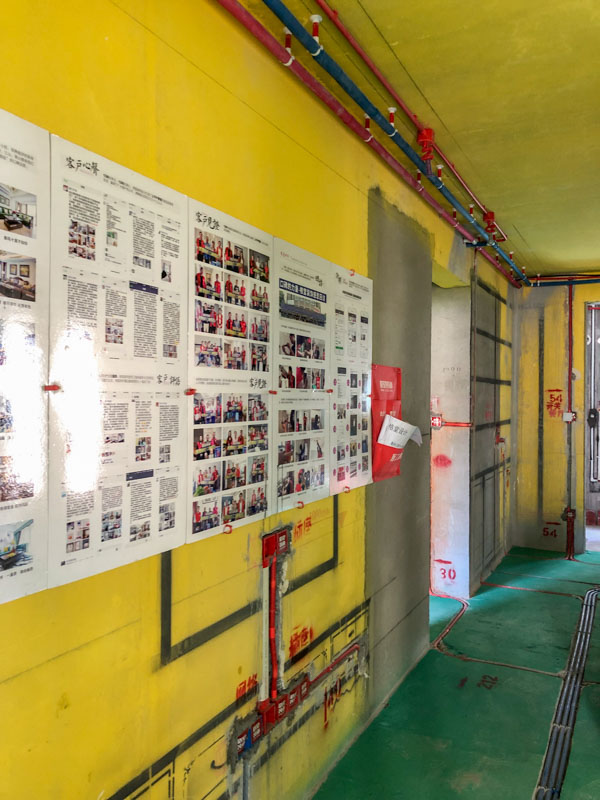

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范！水管吊卡间距在80公分以内

发表于 2020-6-7 11:32:25

线管内电线也有规定的，同一根线管内穿线不得超过7根

发表于 2020-6-7 11:32:51

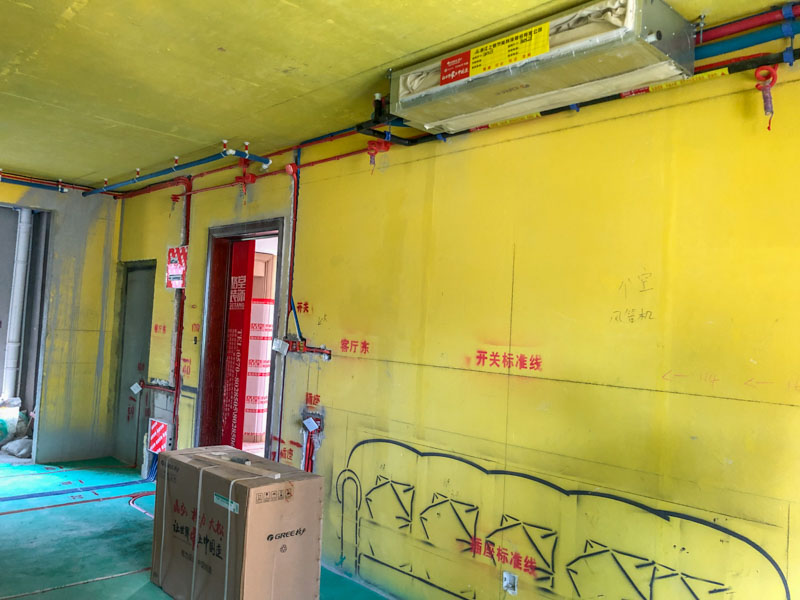

空调布线安装很合理

发表于 2020-6-7 11:33:53

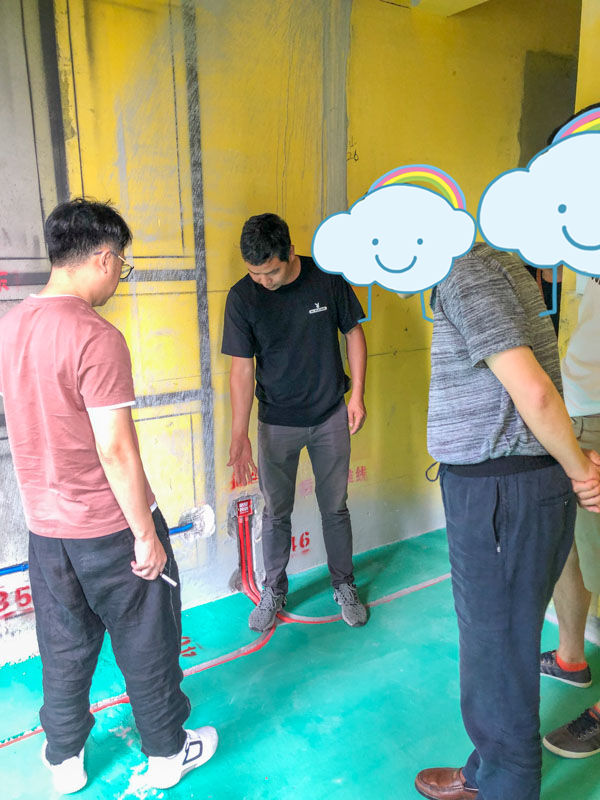

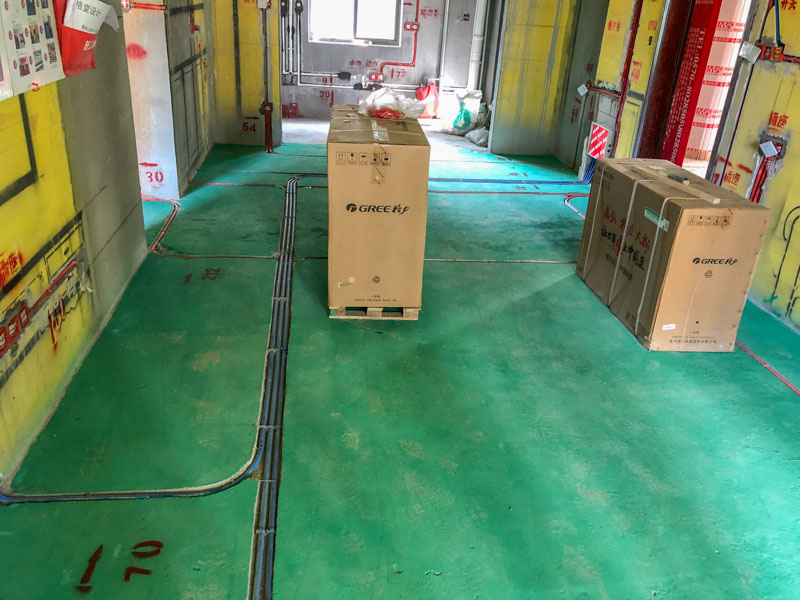

强弱电线距离30厘米以上，防止干扰，并且开槽标准，线管低于地面1公分，地面开槽圆弧形，大湾工艺，既方便电线抽拉和更换，又平整美观哦！

发表于 2020-6-7 11:34:37

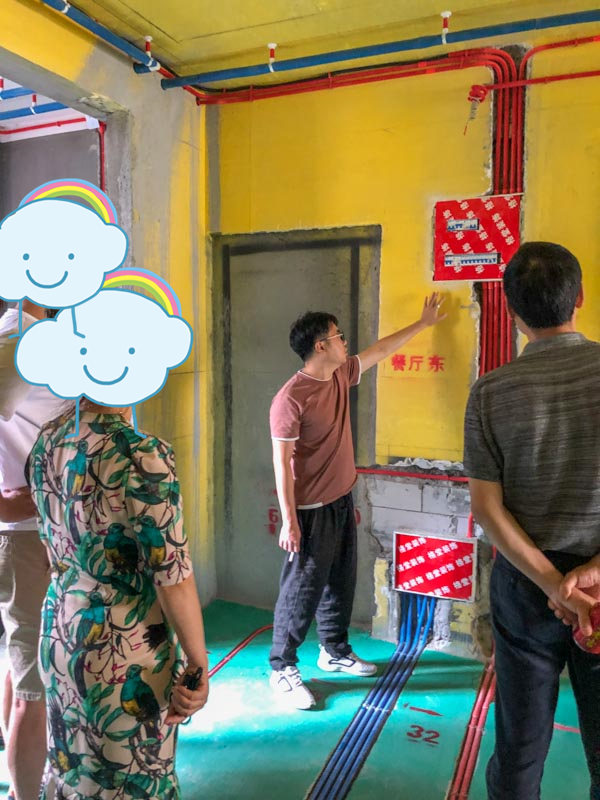

配电箱内标明各空气开关所属功能。弱电箱内标明每条线路通向哪个房间

发表于 2020-6-7 11:35:14

水压测试时间到，水压测试合格
