金河湾21-3-5# 106㎡现代简约——安得广厦千万间

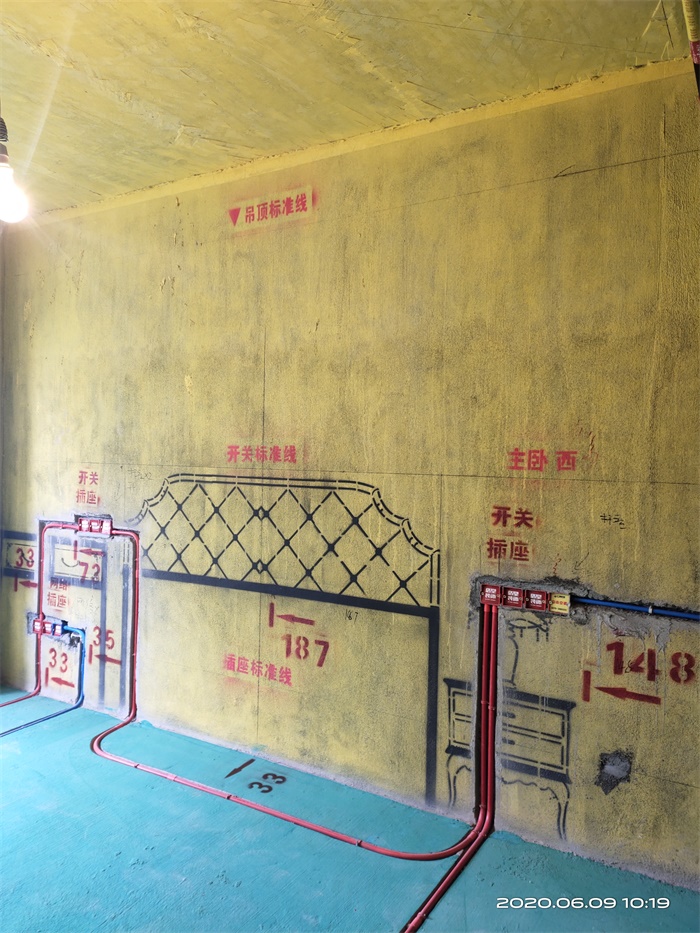

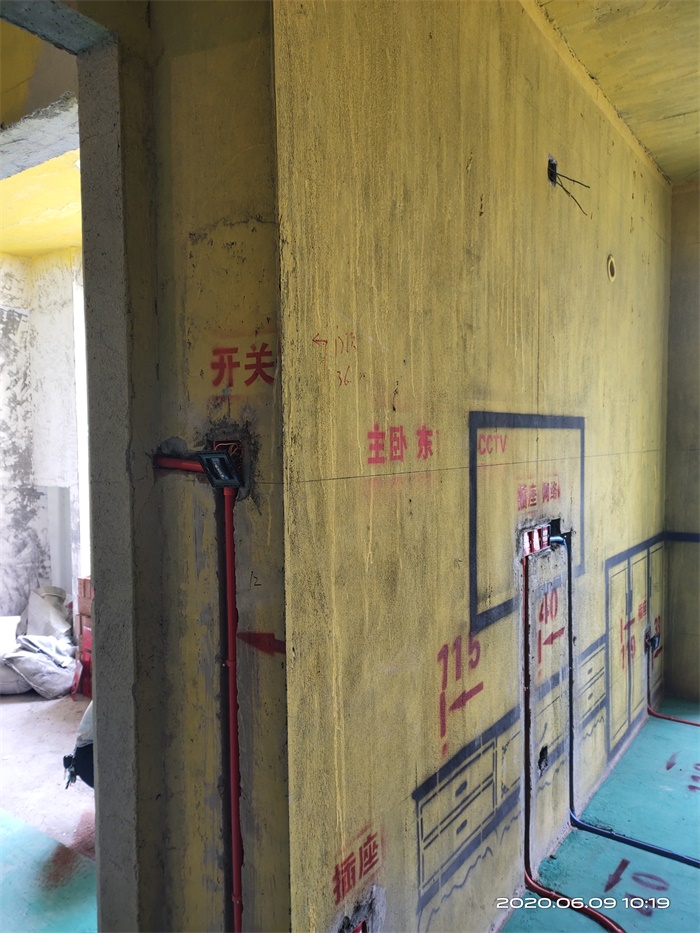

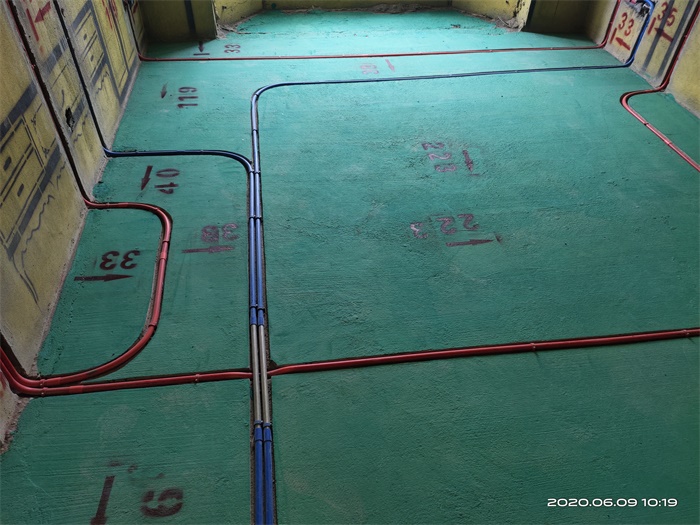

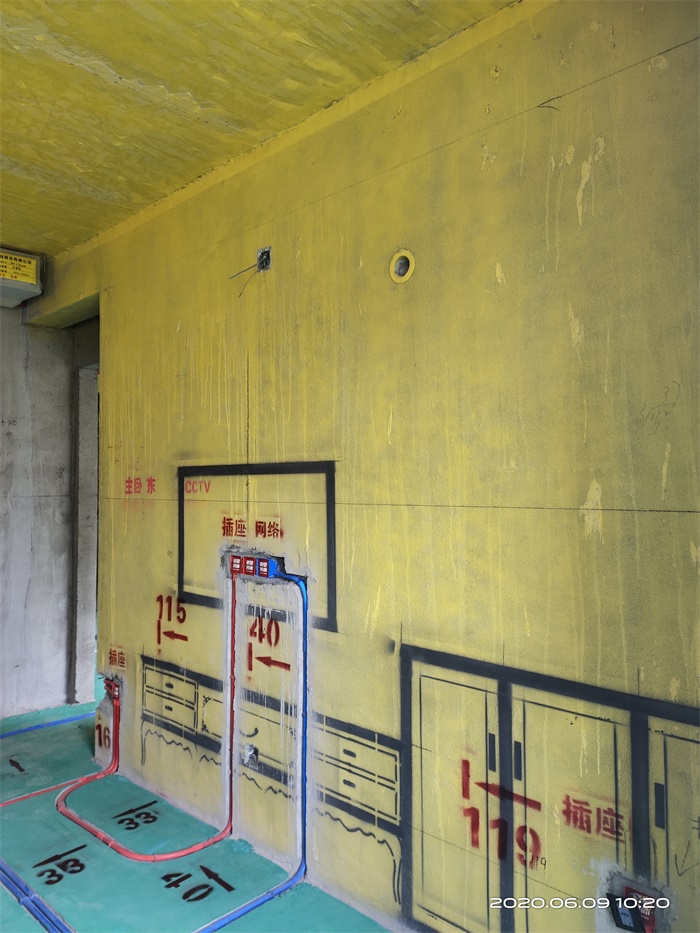

主卧水电布线图

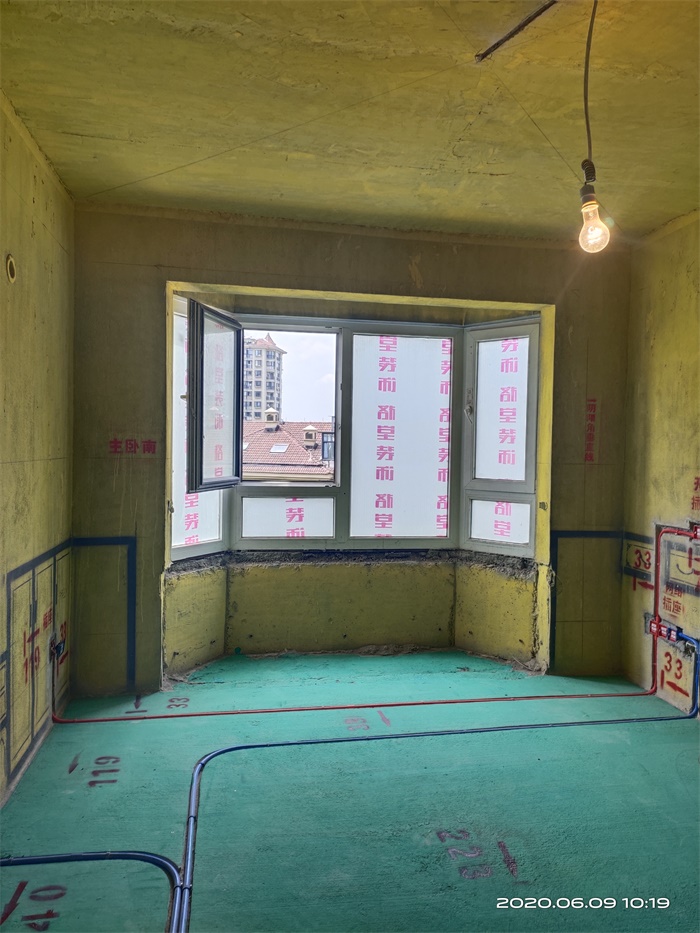

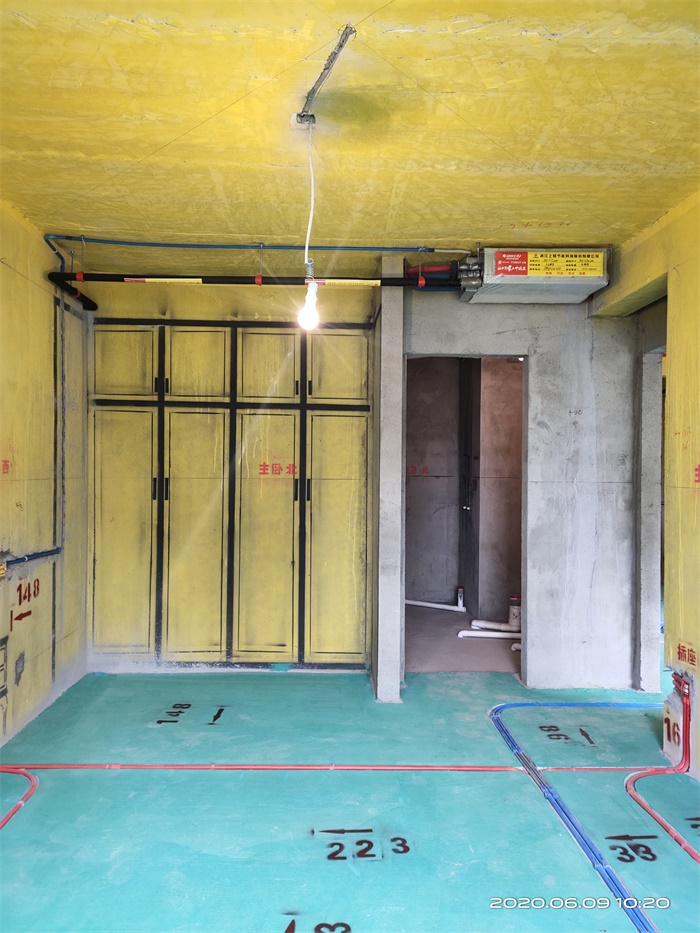

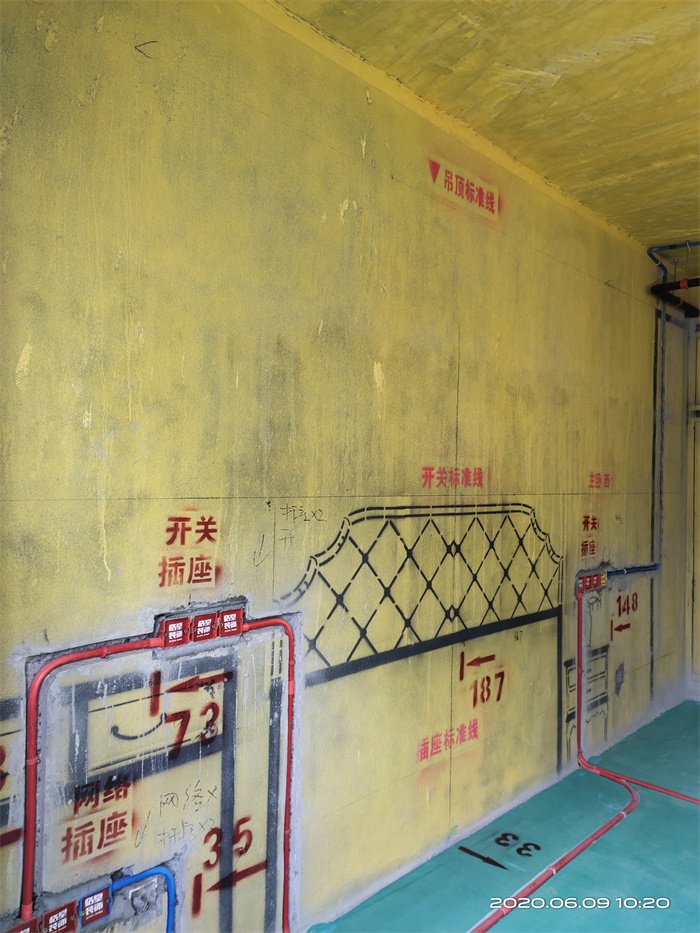

主卧对角

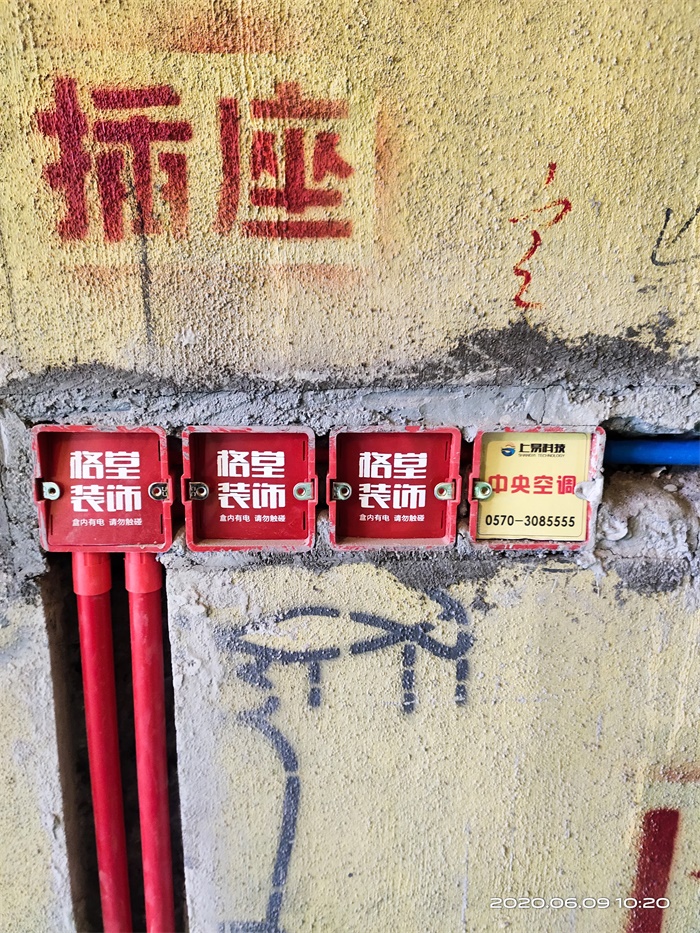

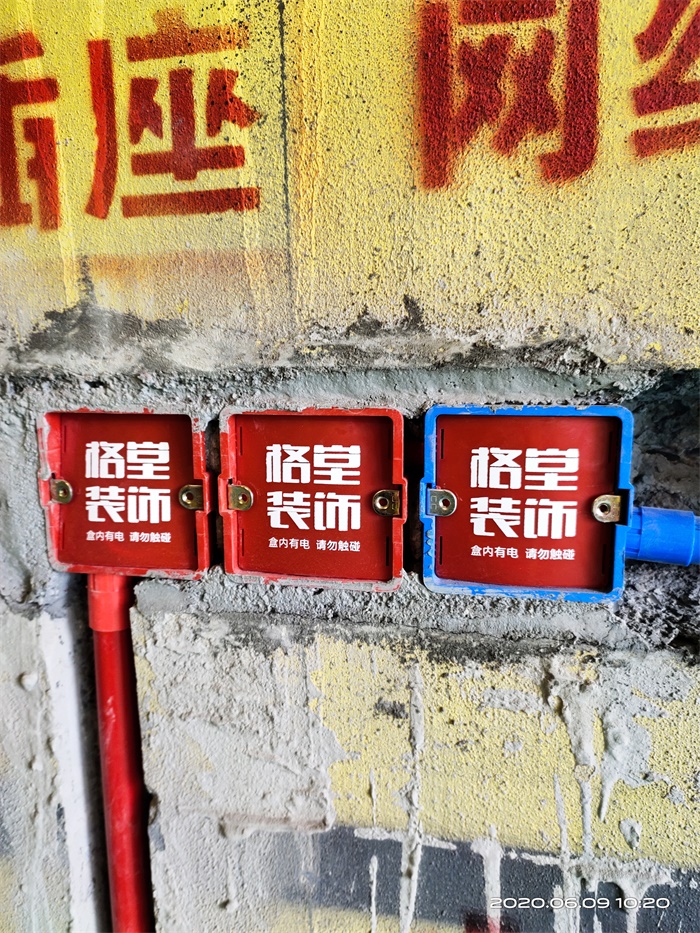

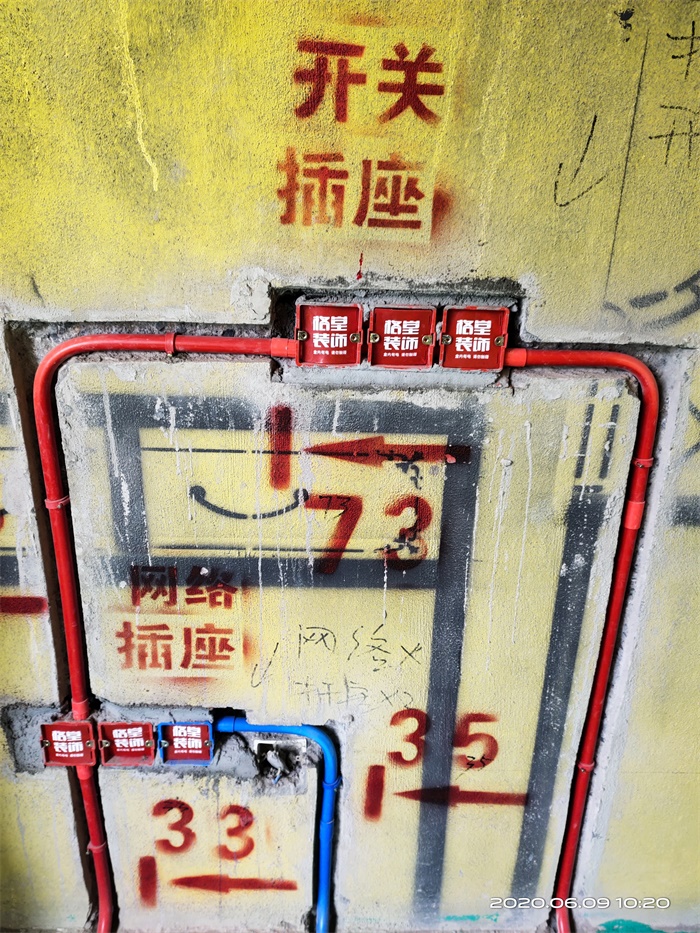

强电用红线盒、红线管，弱电用蓝线盒、蓝线管。线管要加杯梳，方便抽拉电线和后期维护。暗盒用格堂专用保护盖都保护好，防止砂石掉落

强弱电相距30公分以上，距墙30公分以上。

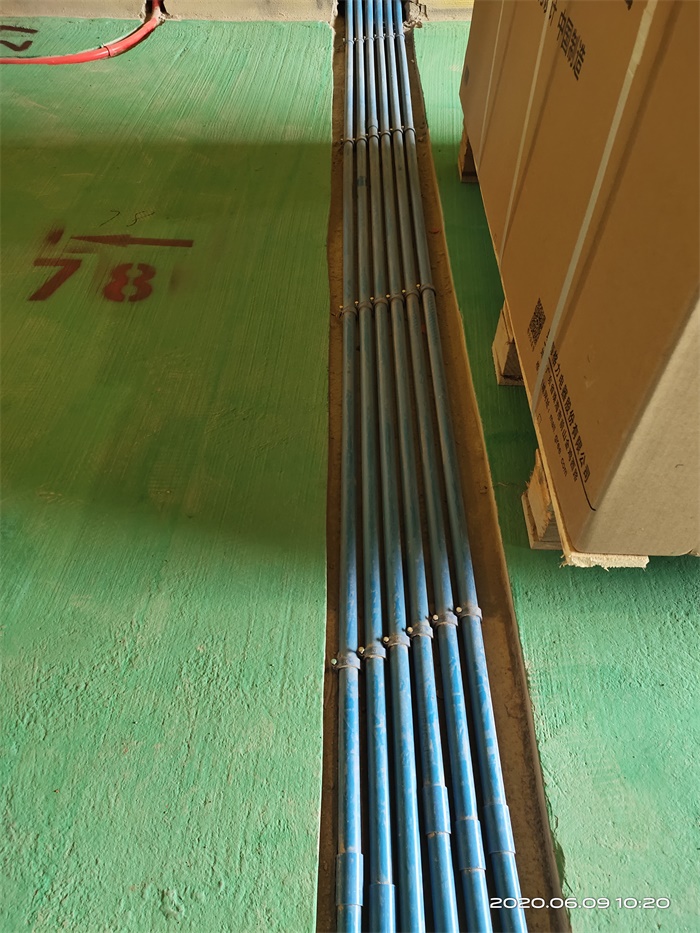

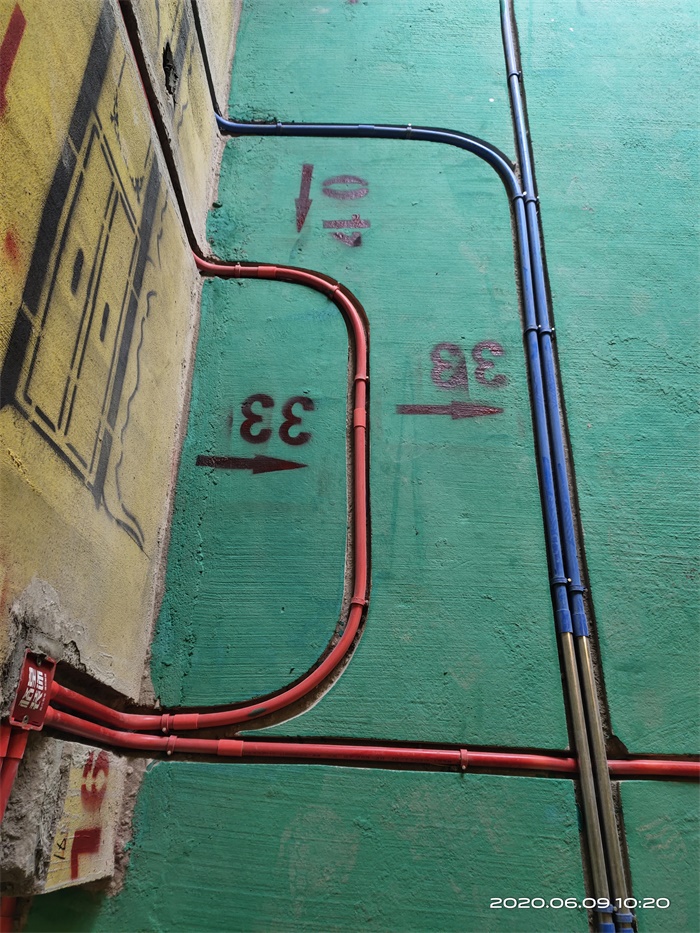

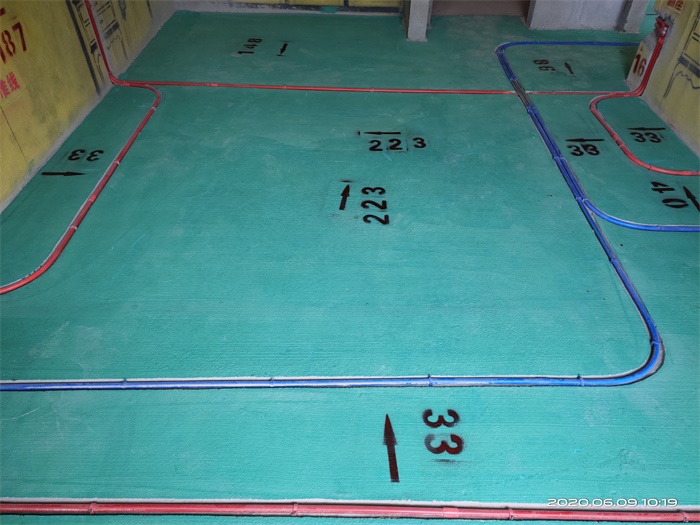

弱电走地：格堂装饰的弱电走地是德系工艺重要环节，最大化减少室内信号干扰，弱电走低从地面开槽，弱电分支到每一个房间，井然有序。

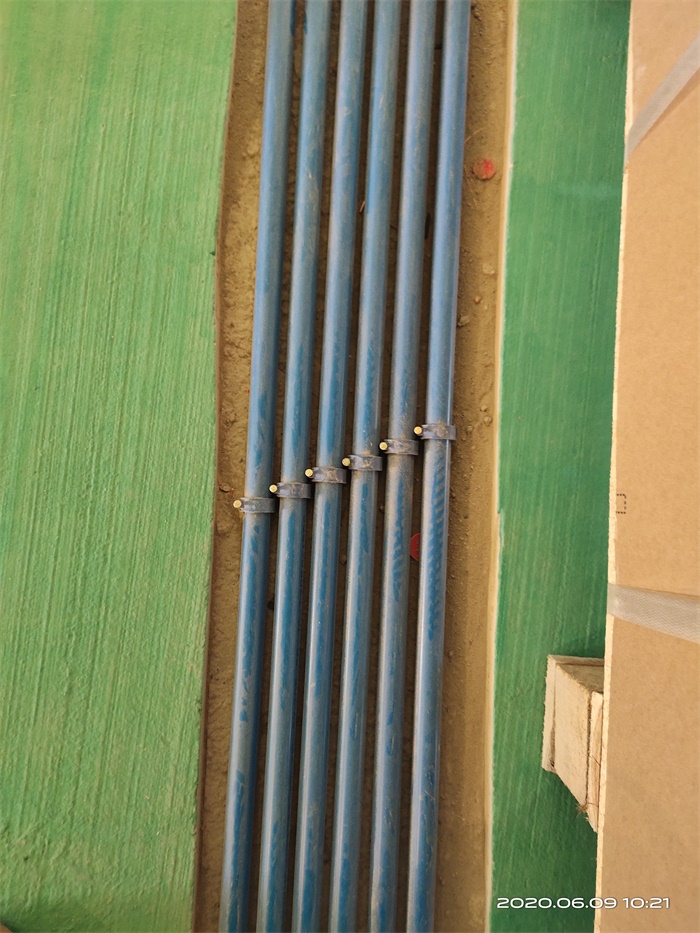

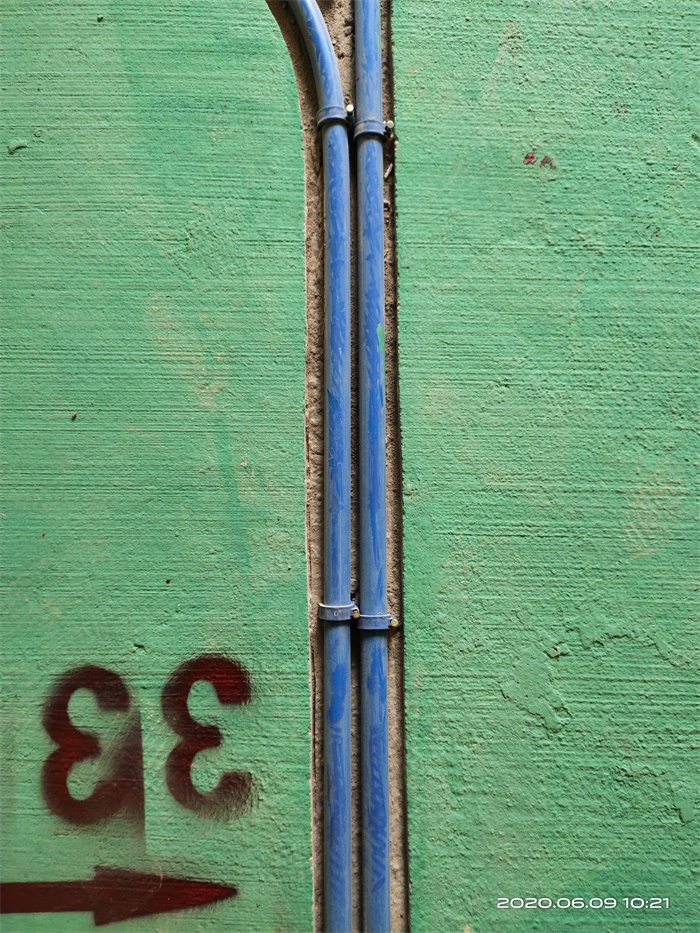

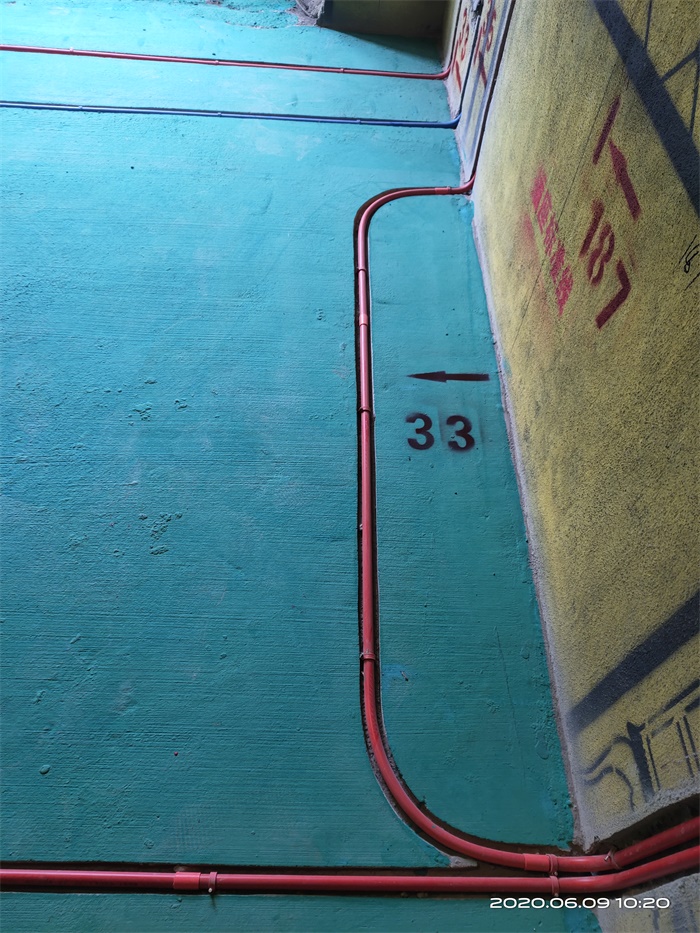

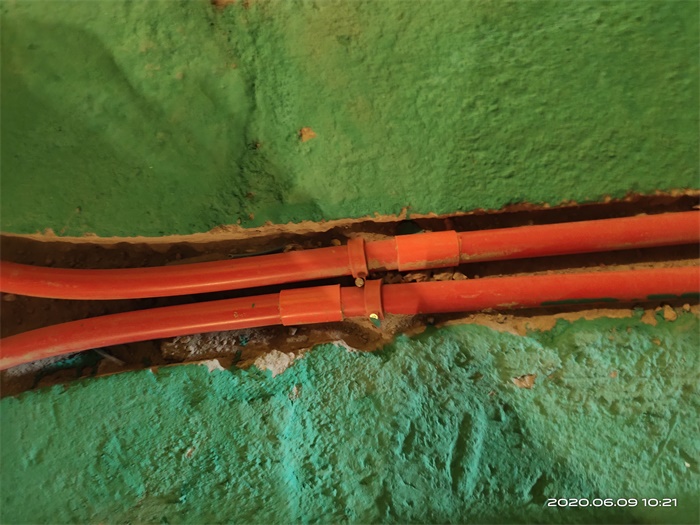

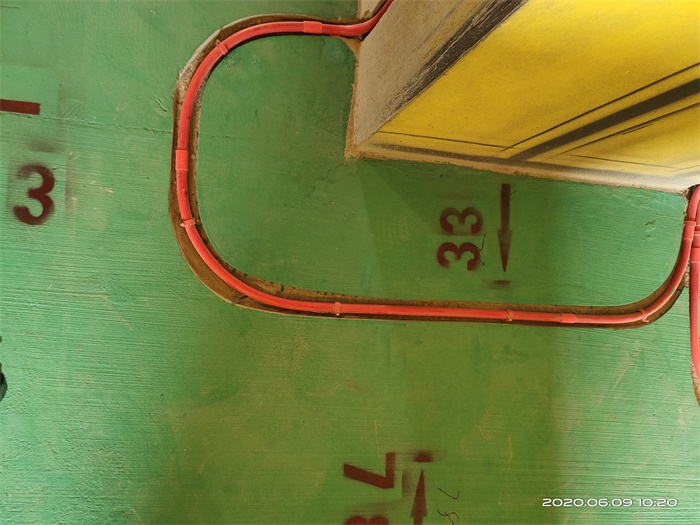

并排两根以上线管固定采用管卡错位顺钉，间隙均匀。

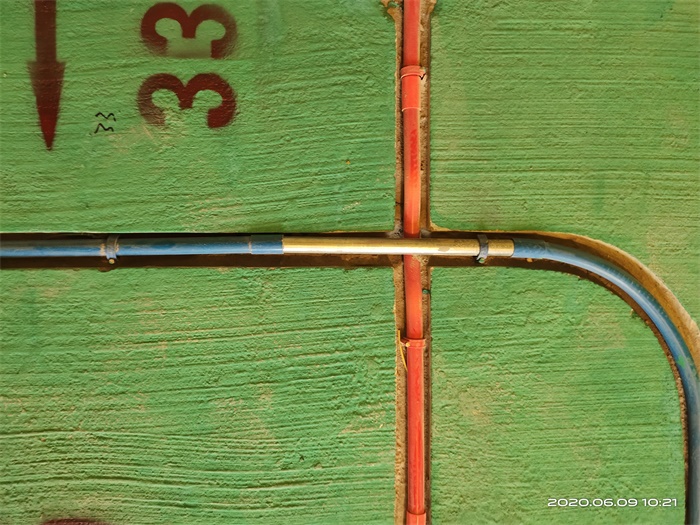

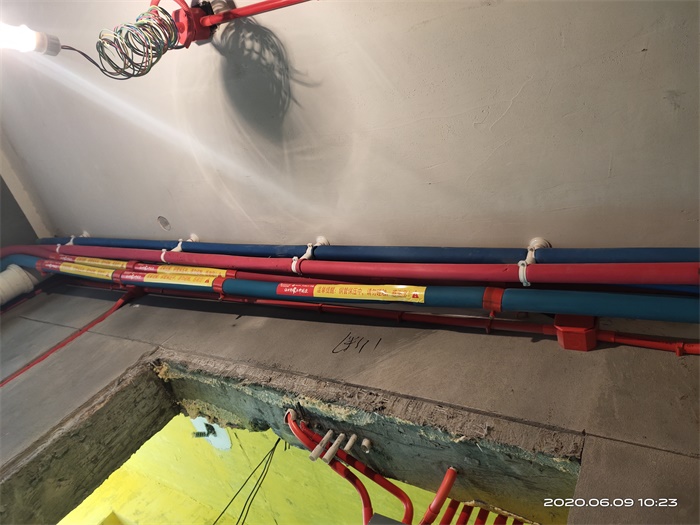

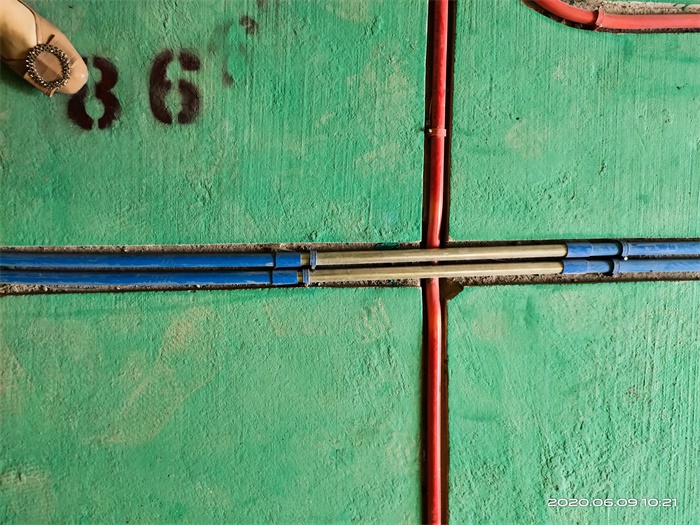

红色为强电，蓝色为弱电，强弱电间间距30CM，如有交界用金属屏蔽管，避免强电对弱电信号造成干扰。

所有电线必须穿管，混泥土处不能开槽的套黄腊管保护。

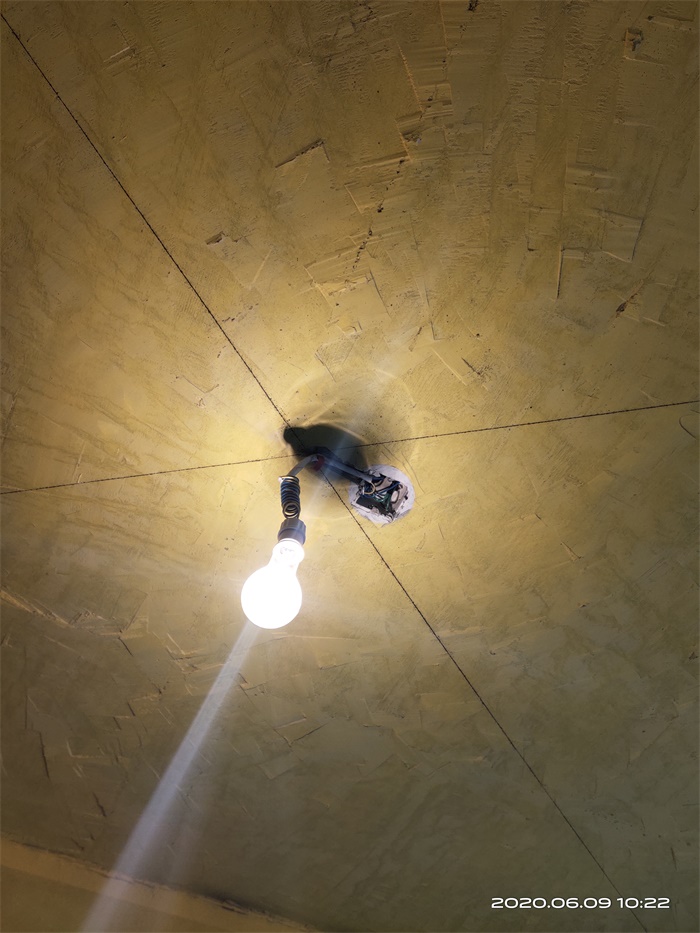

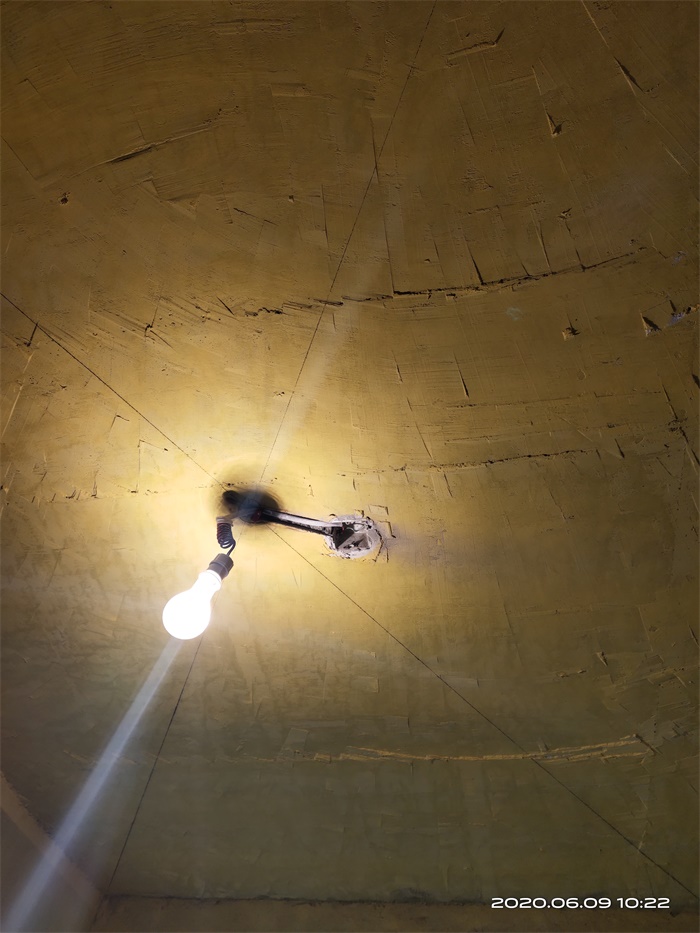

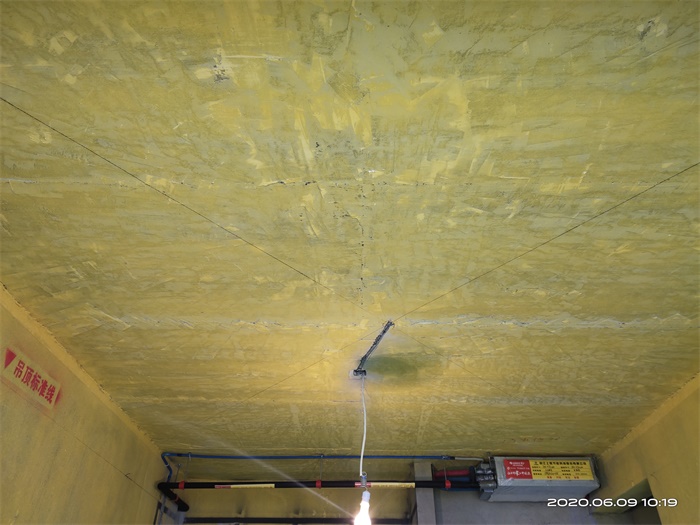

筒灯电线用波纹管保护

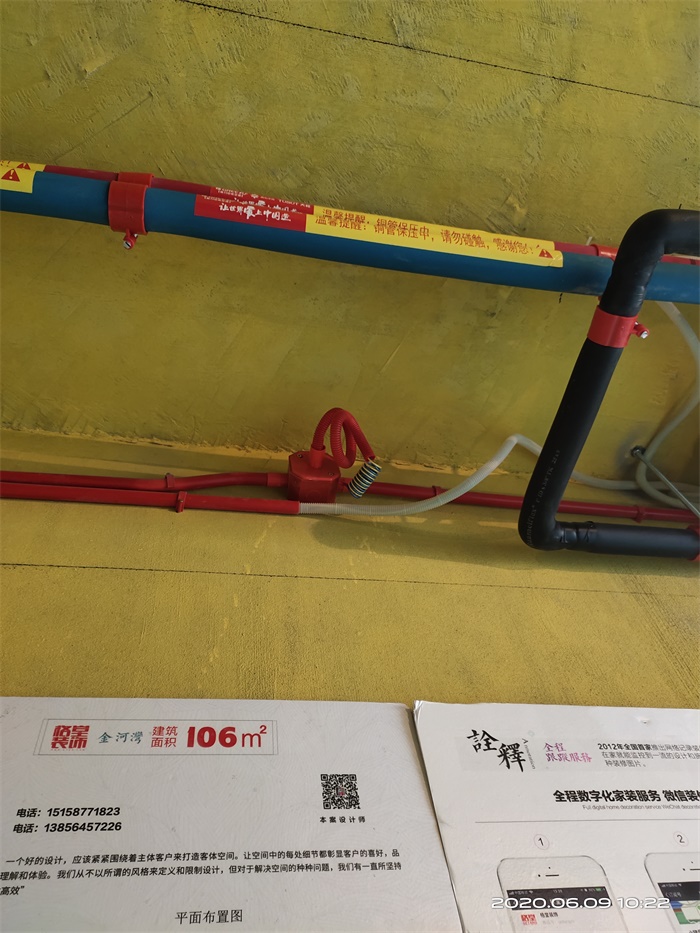

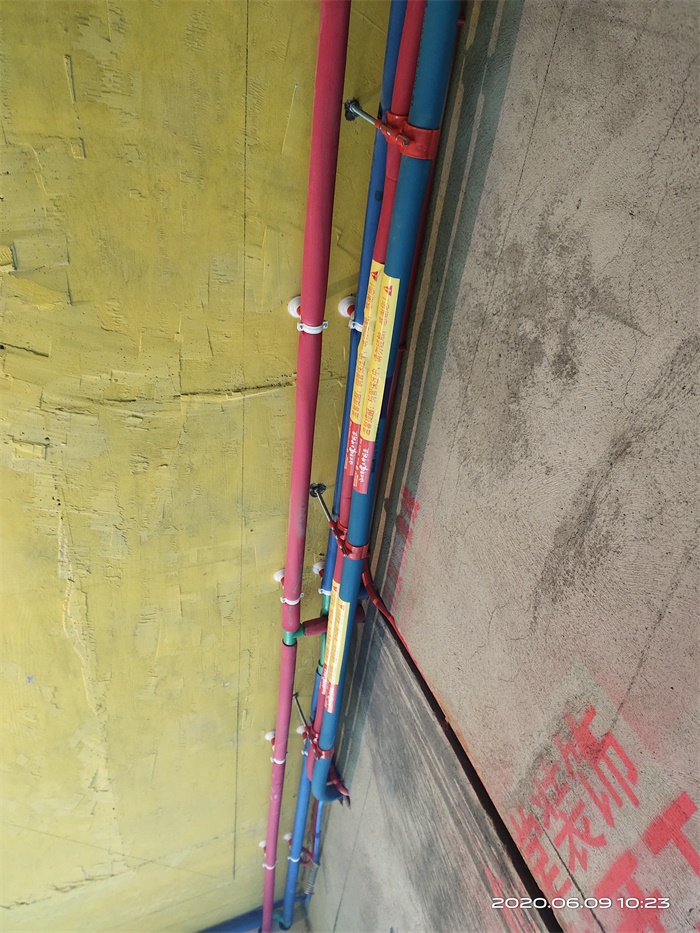

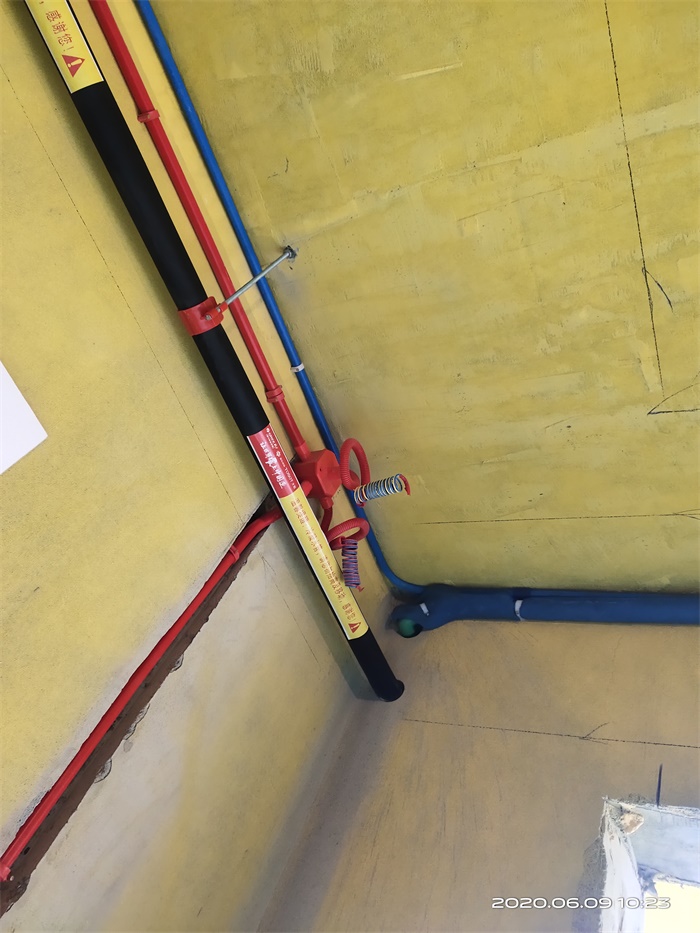

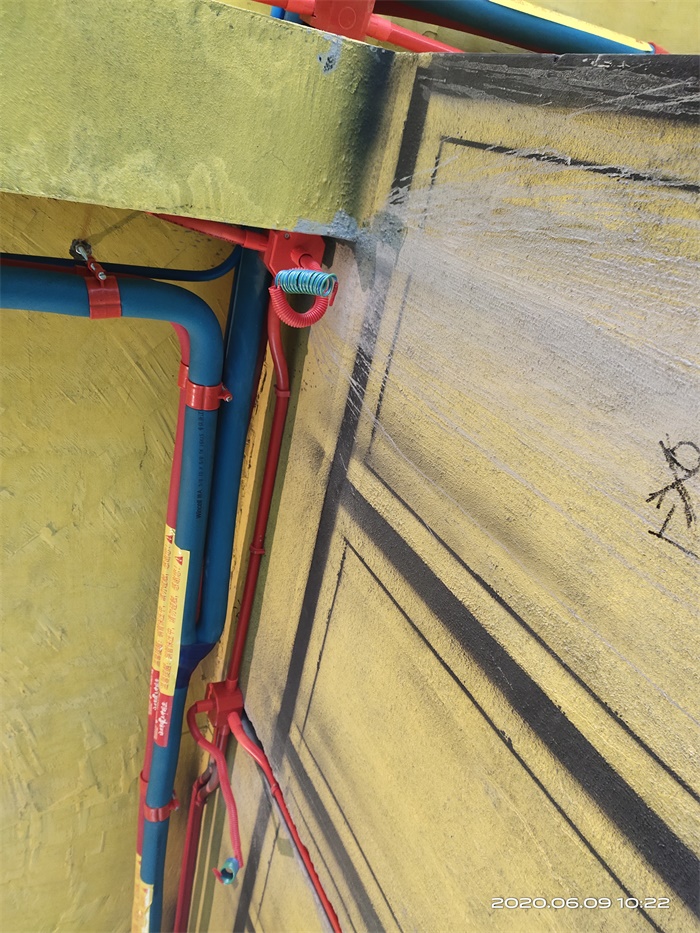

管卡细节：格堂装饰所有的水管每80CM一个管卡进行固定处理，标准均匀受力确保水管在顶部稳固且水在流动时没有异响。
