[衢州] 春江月8-3-60#118㎡新中式—东雅现代中式

[复制链接]
 楼主| 发表于 2020-5-21 16:08:40 | 显示全部楼层

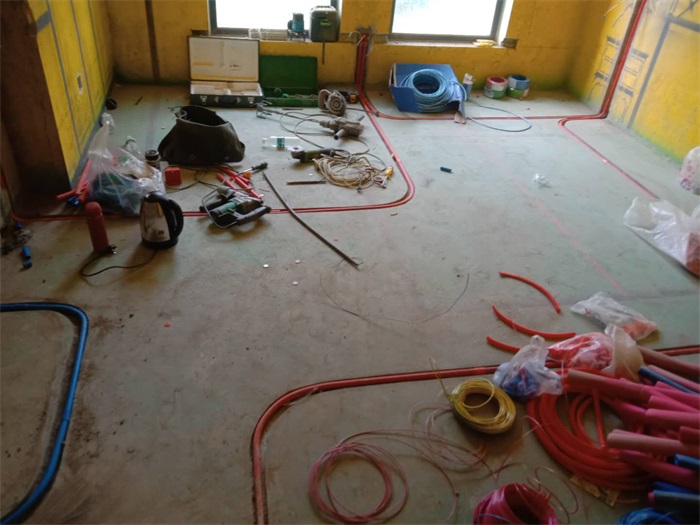

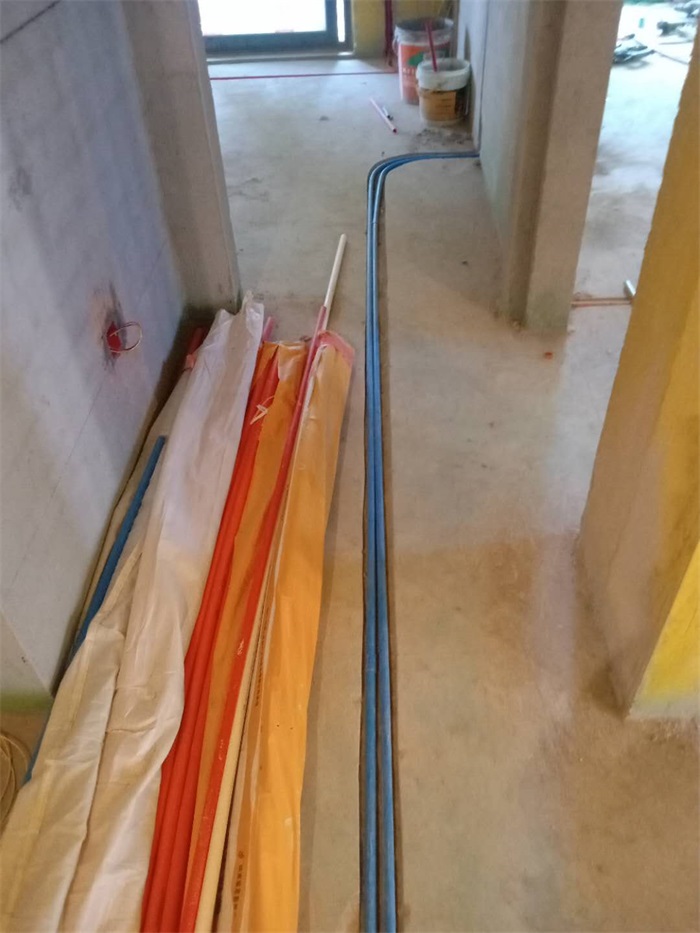

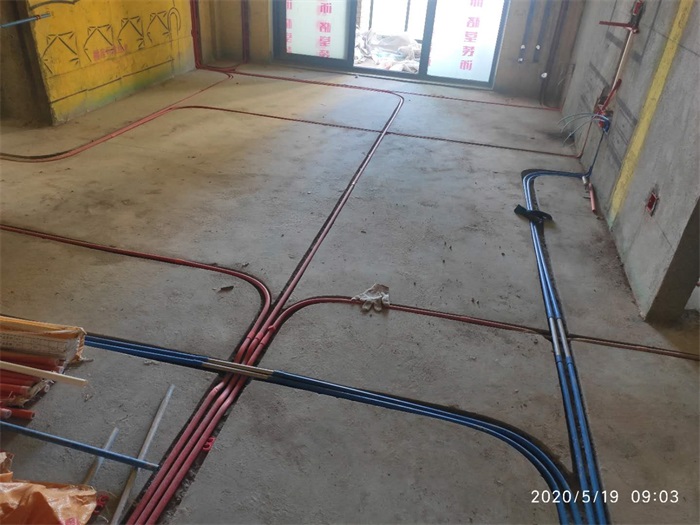

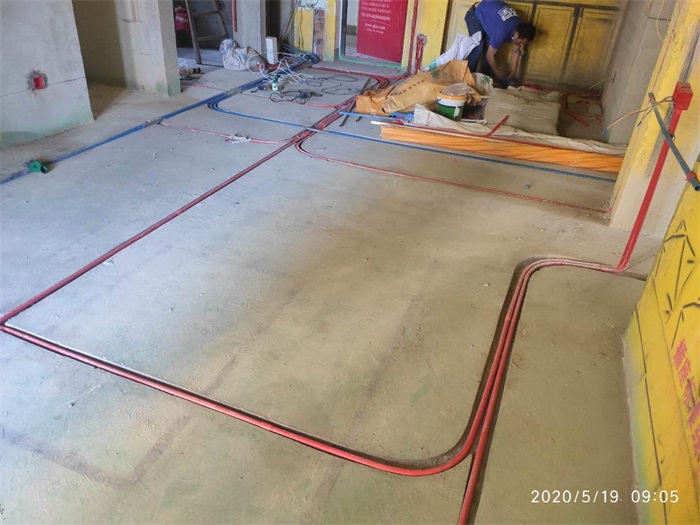

强弱电布管相距30cm以上，墙角禁止走管，距墙30cm以上










回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-5-21 16:10:21 | 显示全部楼层

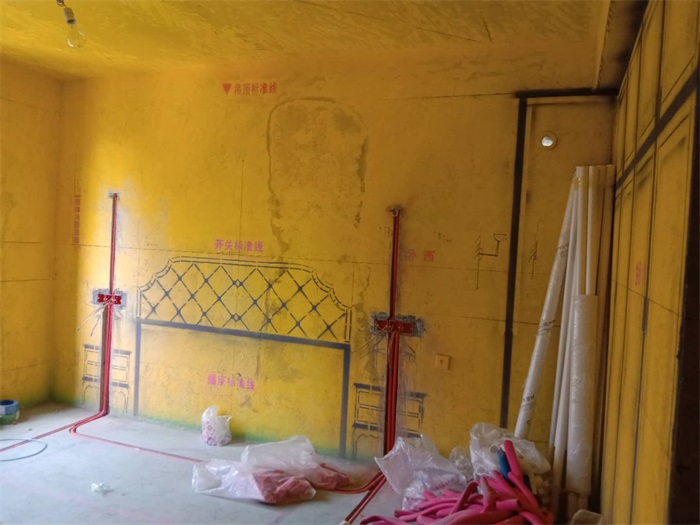

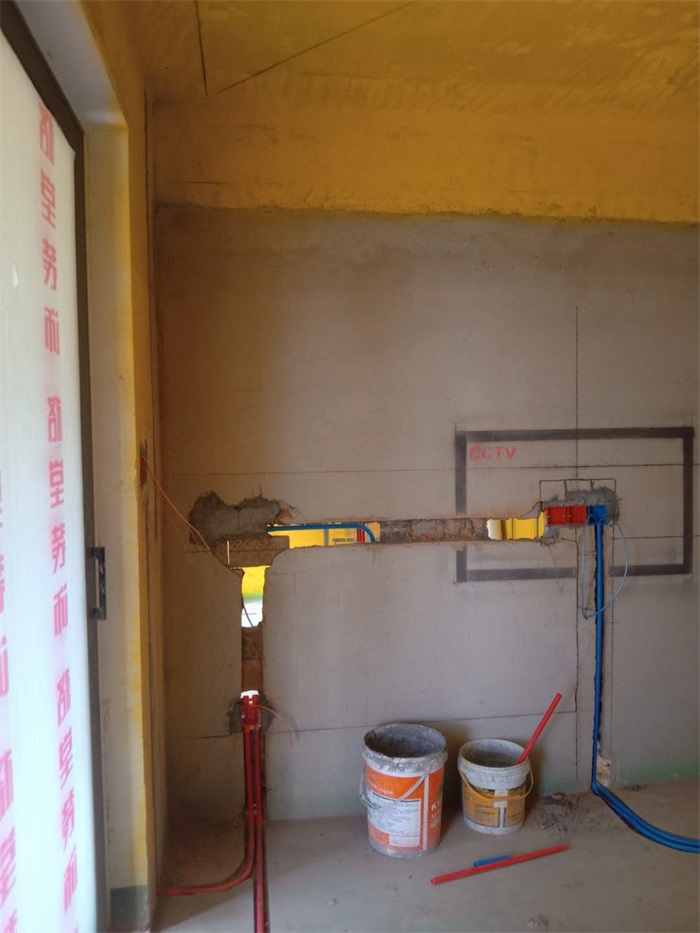

强弱电线管交叉处使用铁管或铁过桥湾交叉，防止信号干扰









回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-5-21 16:11:06 | 显示全部楼层

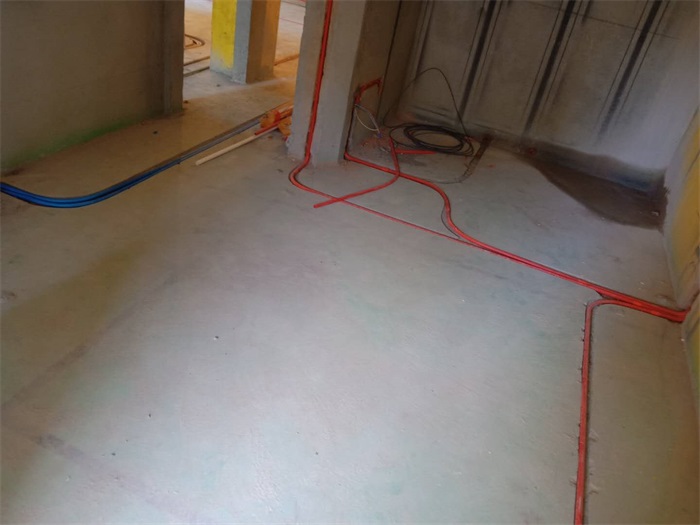

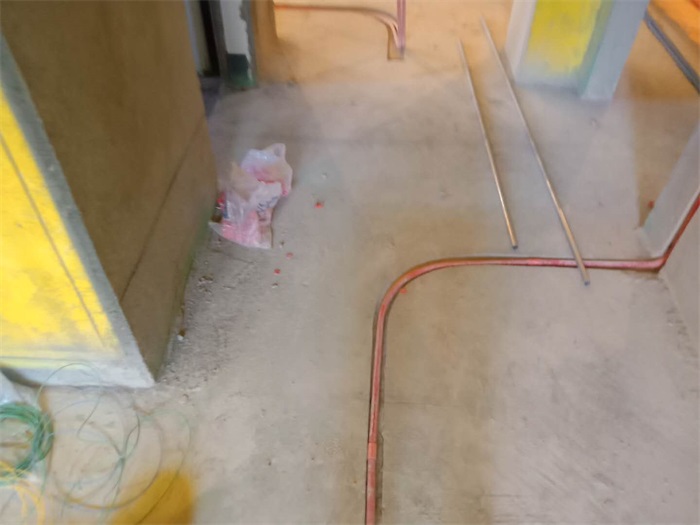

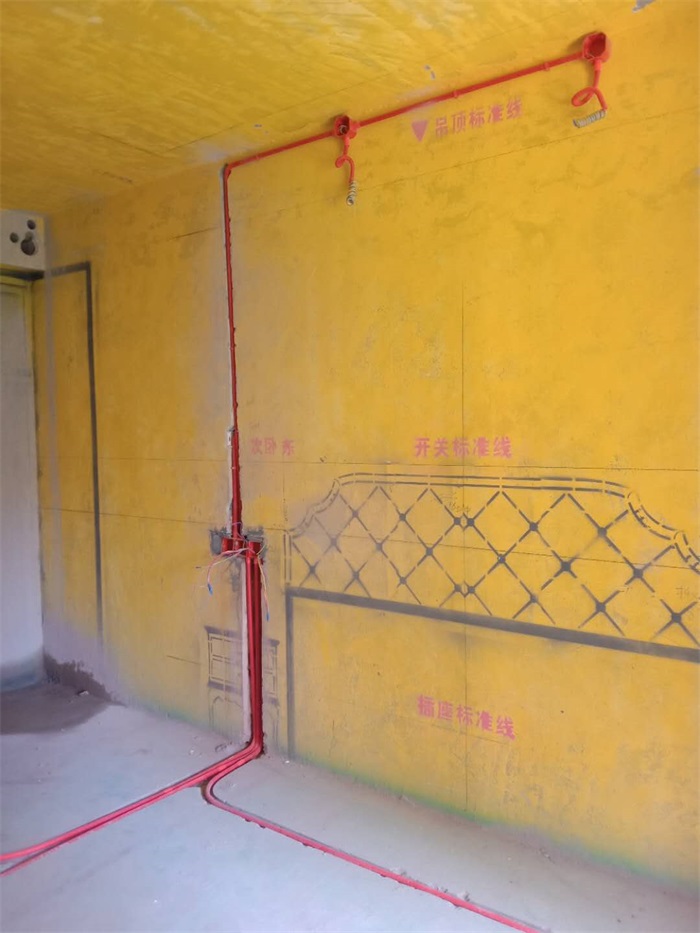

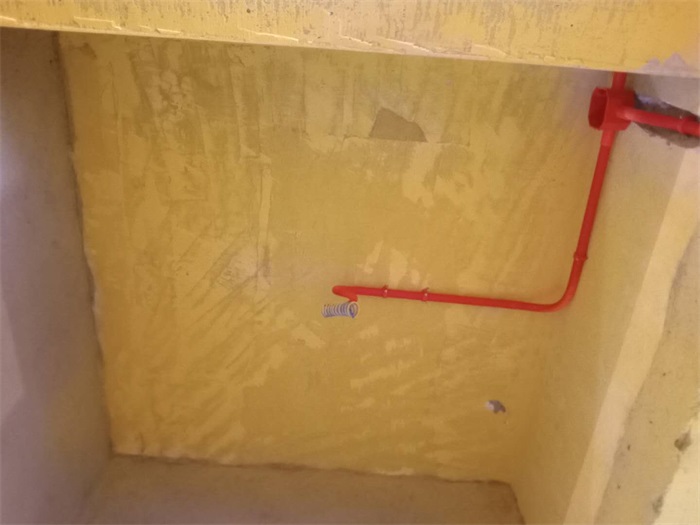

线管转弯处不能用弯头，用弹簧弯曲要不扁不皱，直角弧度要合理不能太小太急









回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-5-21 16:12:45 | 显示全部楼层

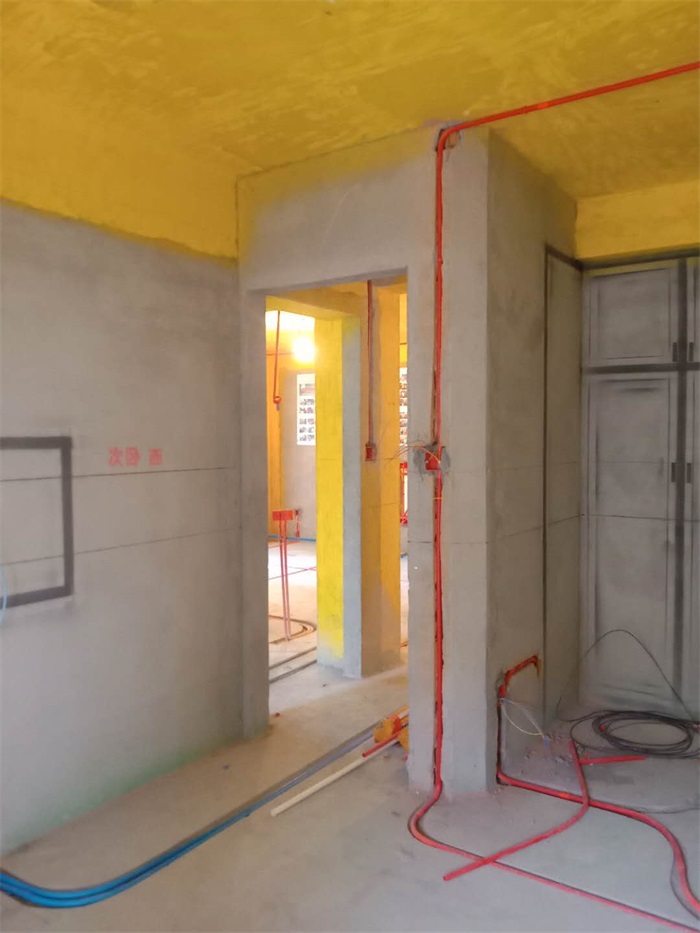

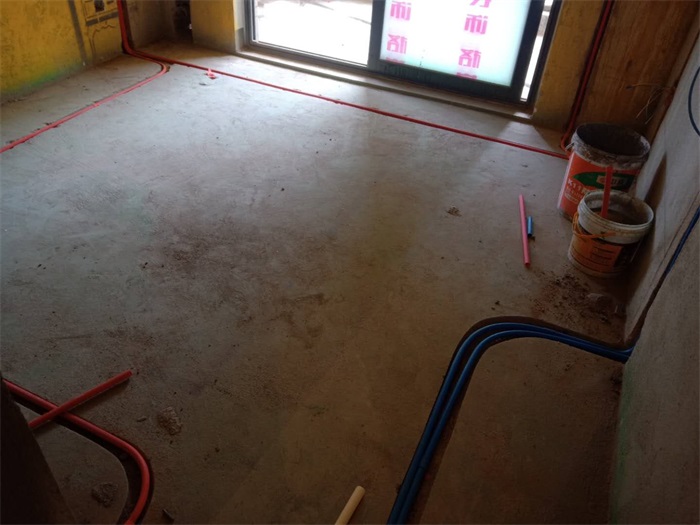

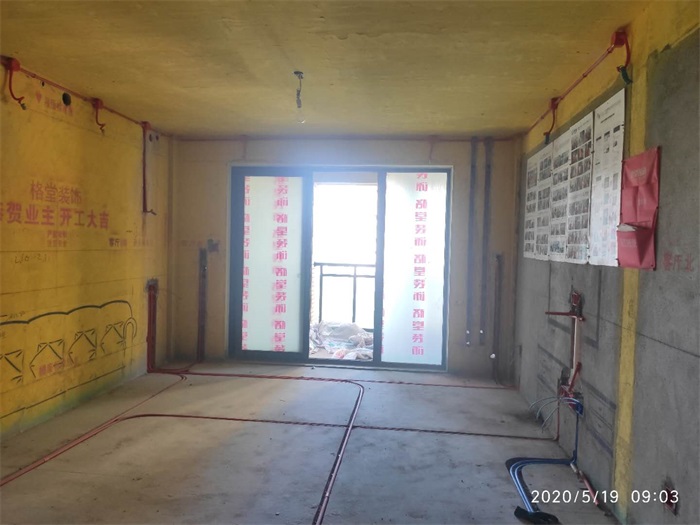

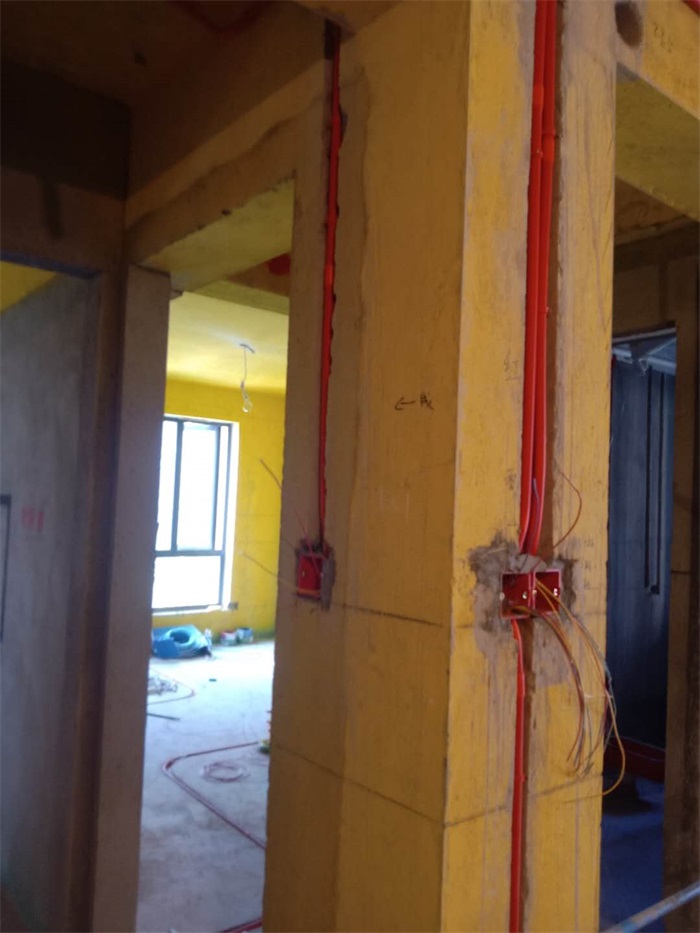

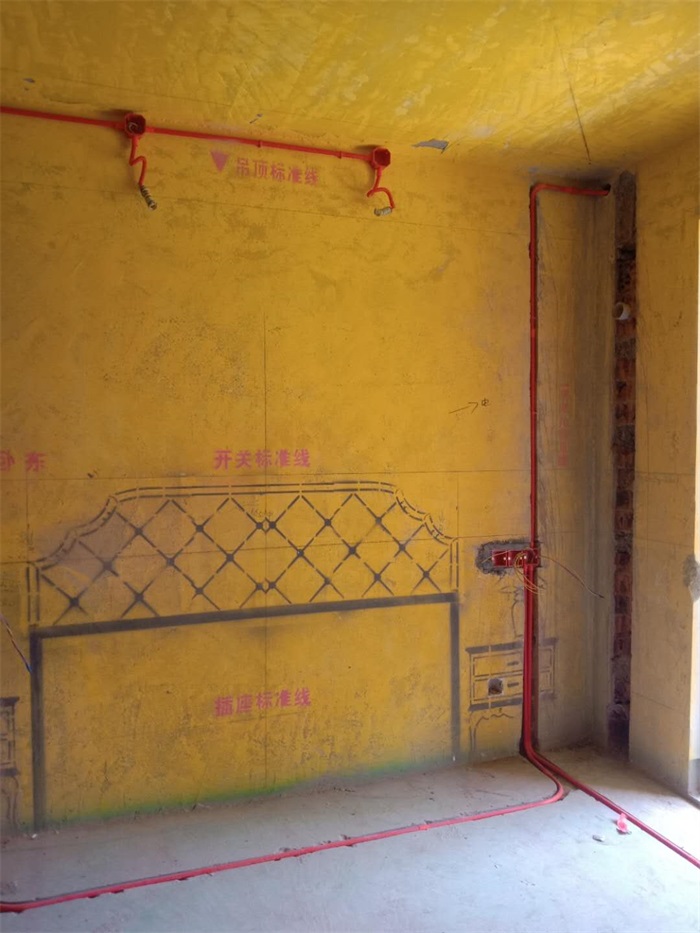

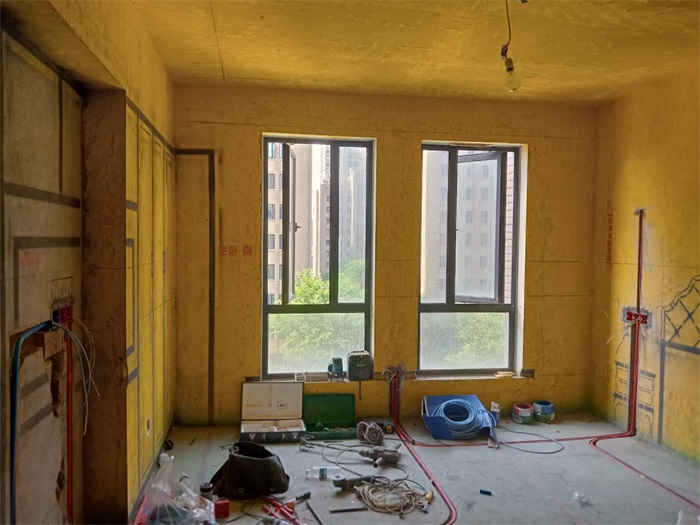

线路布置横平竖直，符合施工规范







回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-5-21 16:14:38 | 显示全部楼层

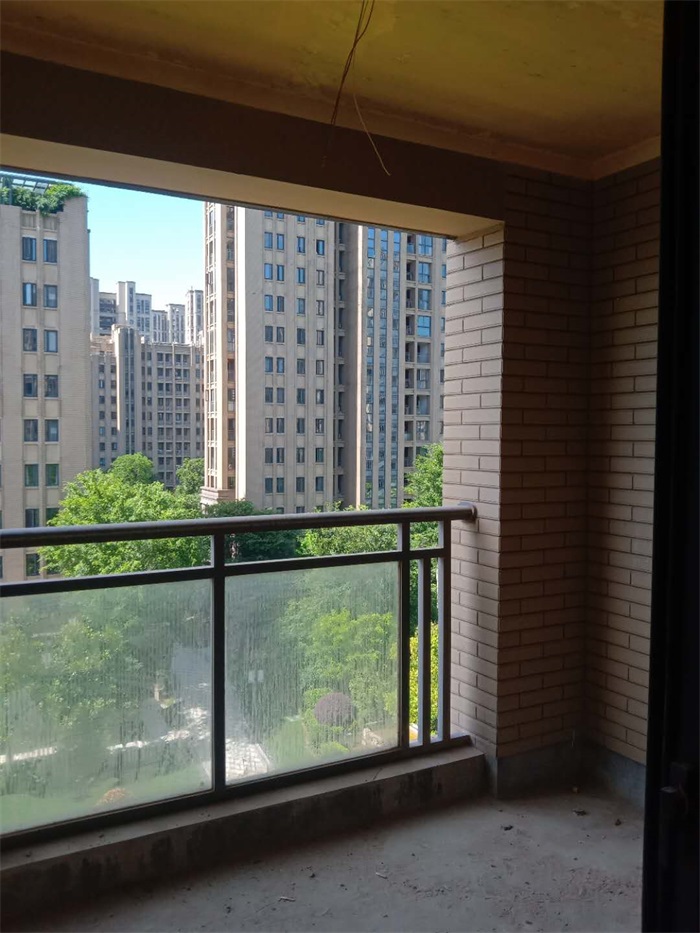

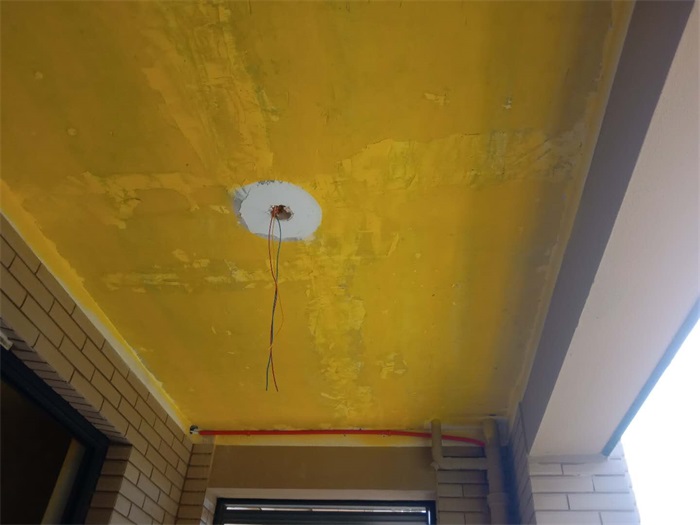

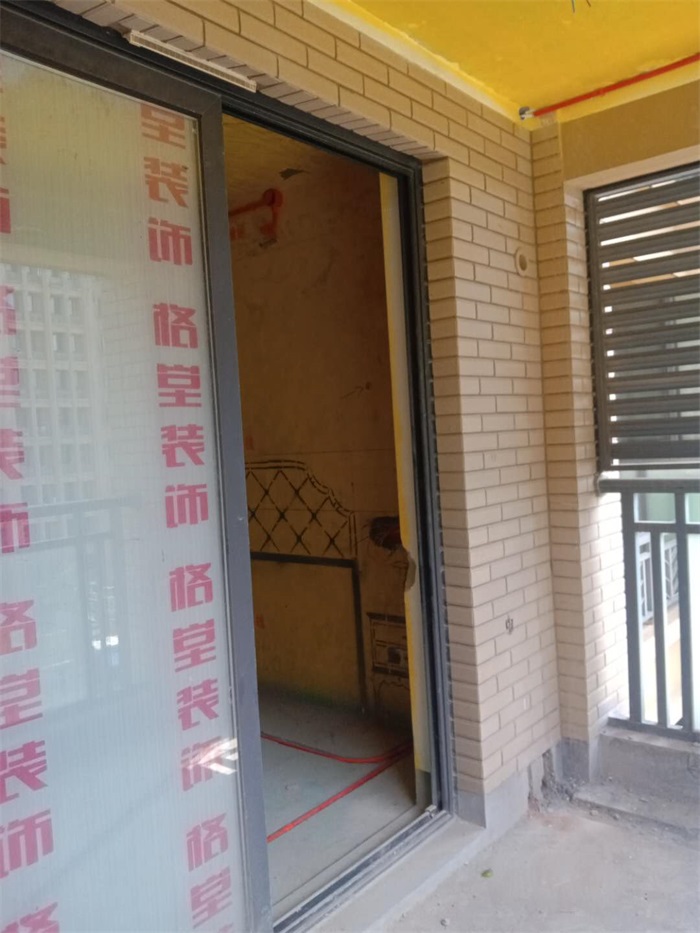

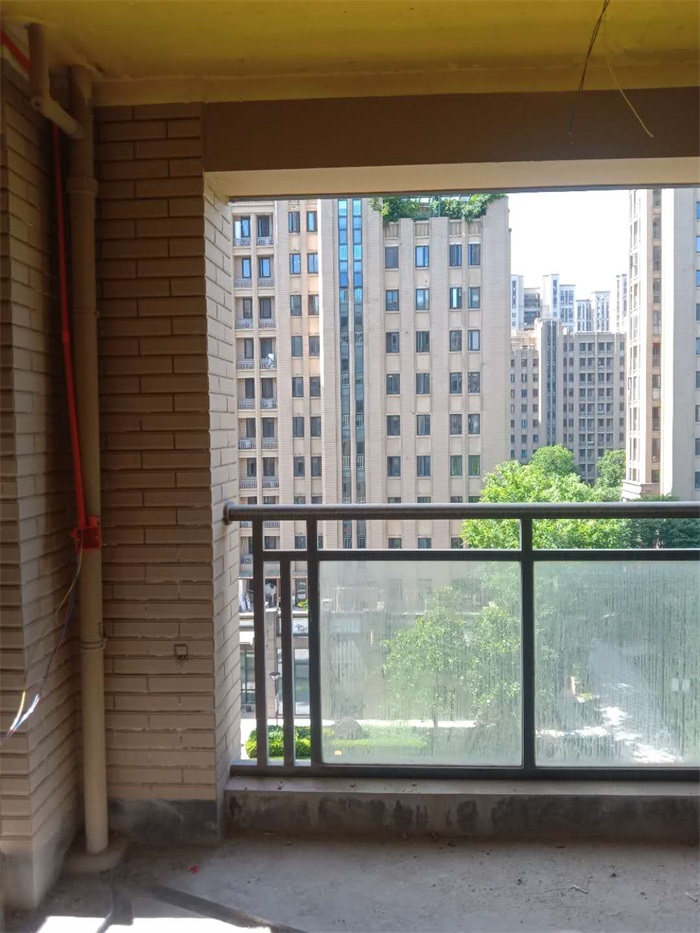

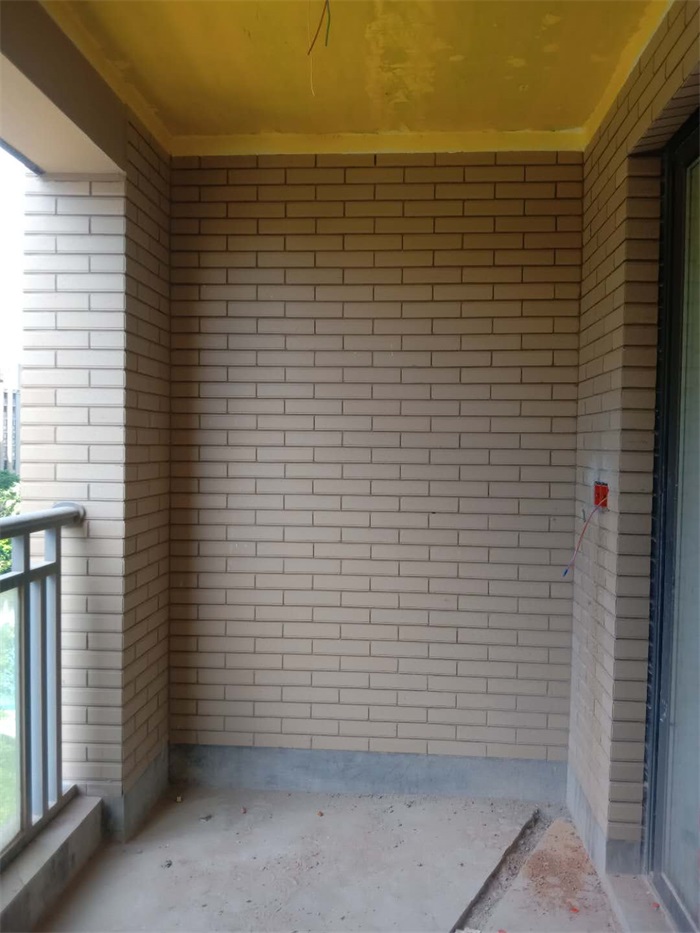

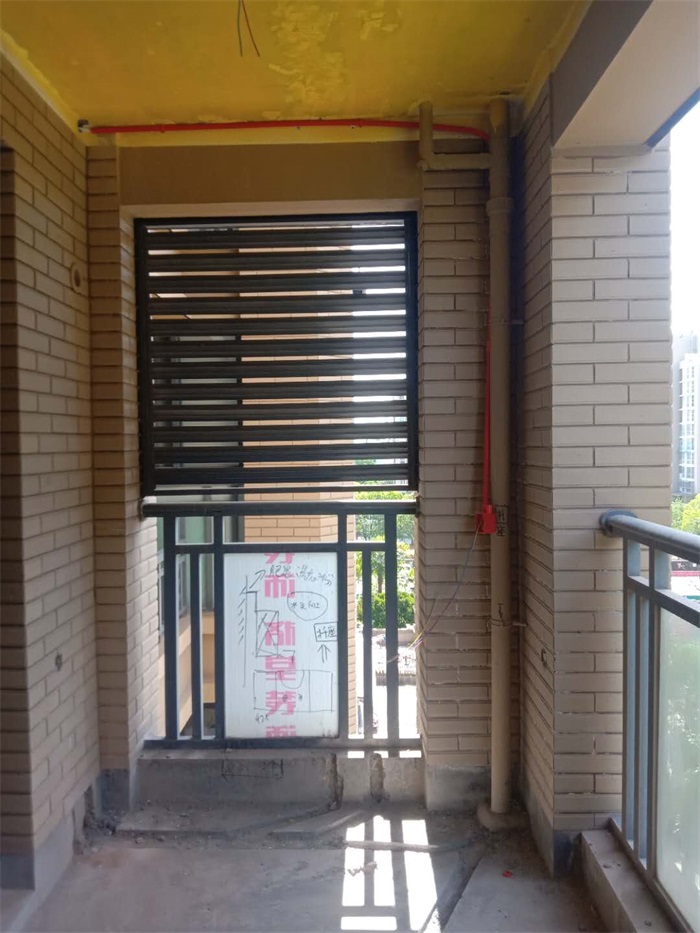

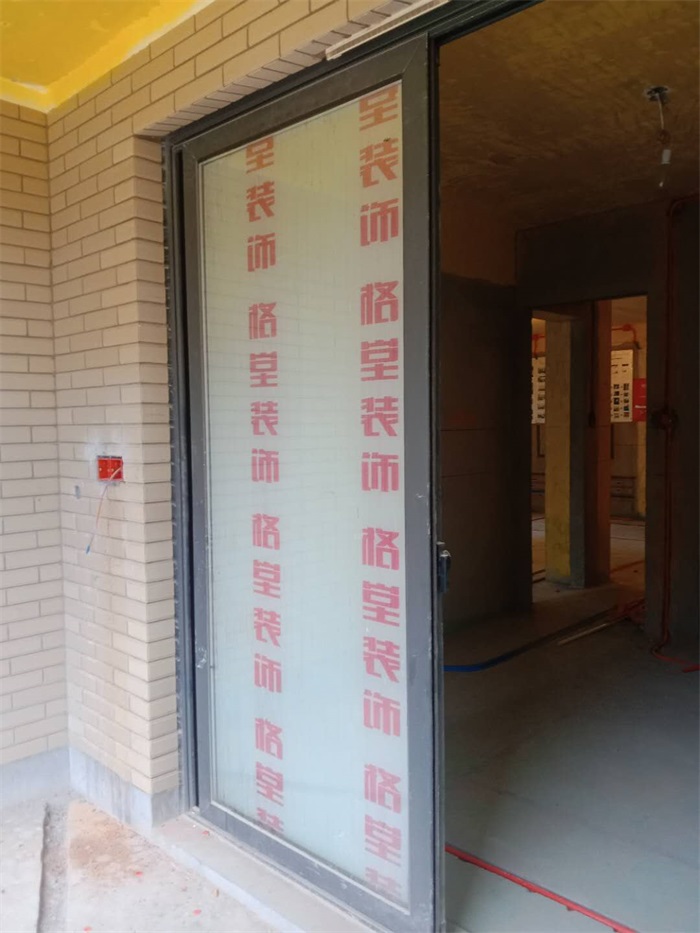

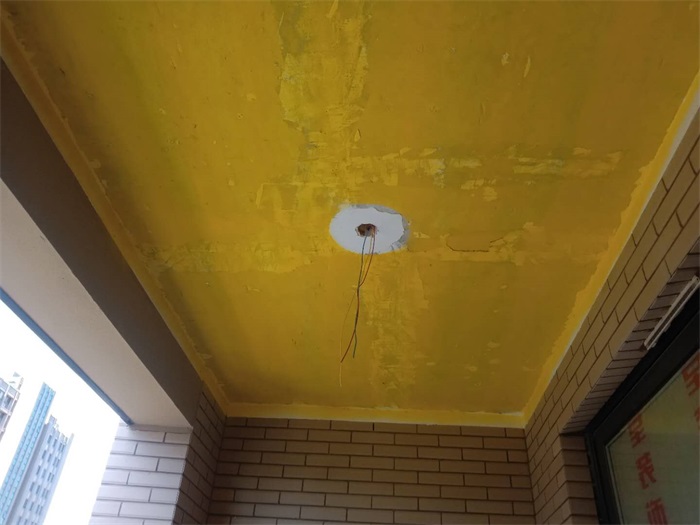

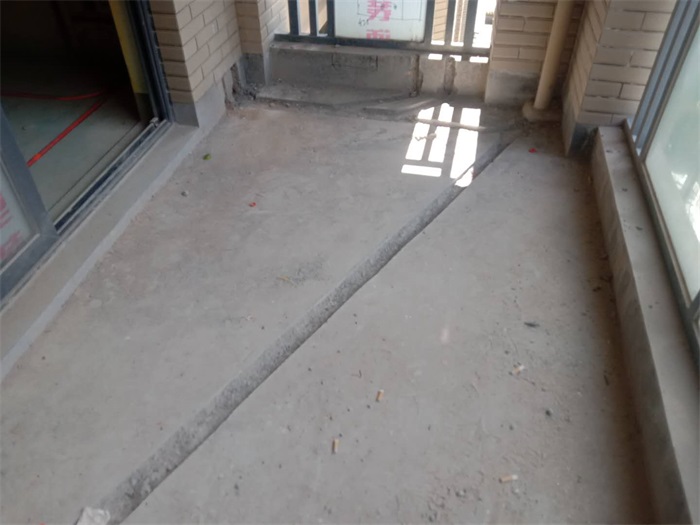

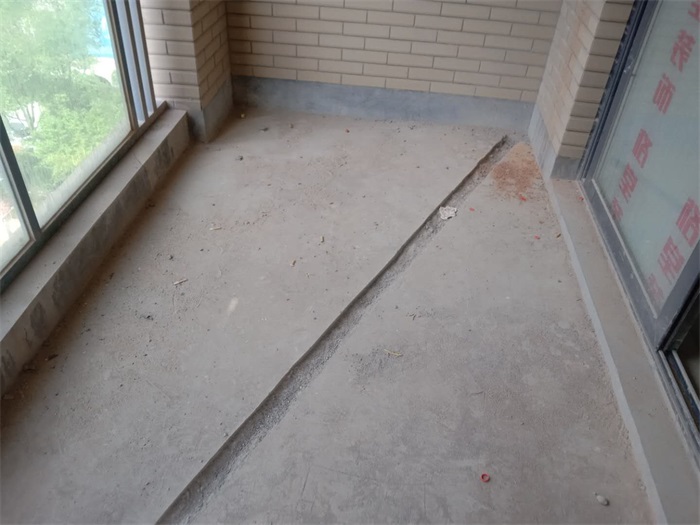

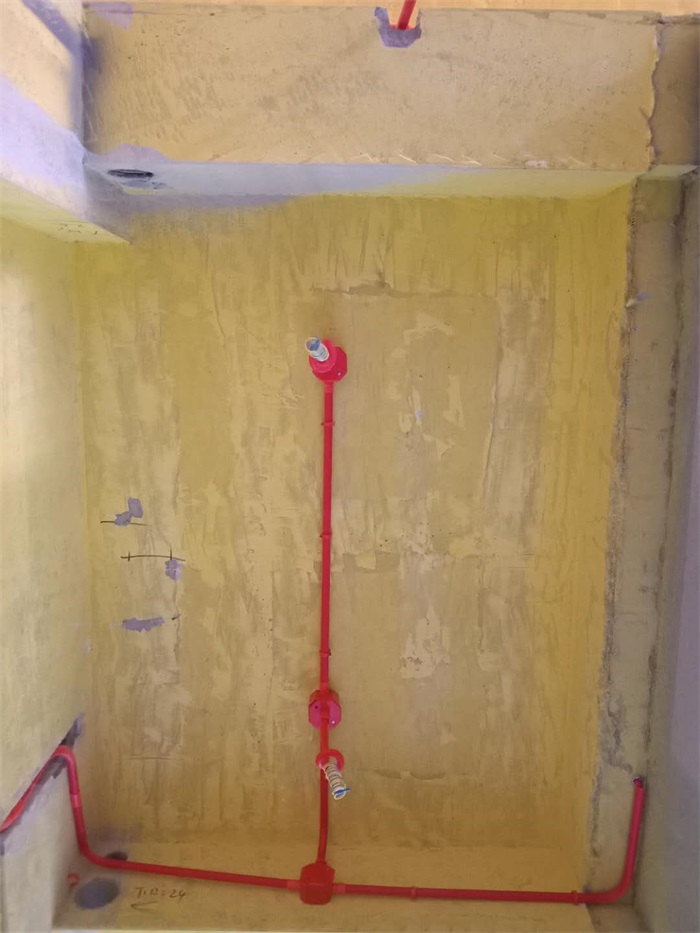

阳台









回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-5-21 16:15:31 | 显示全部楼层

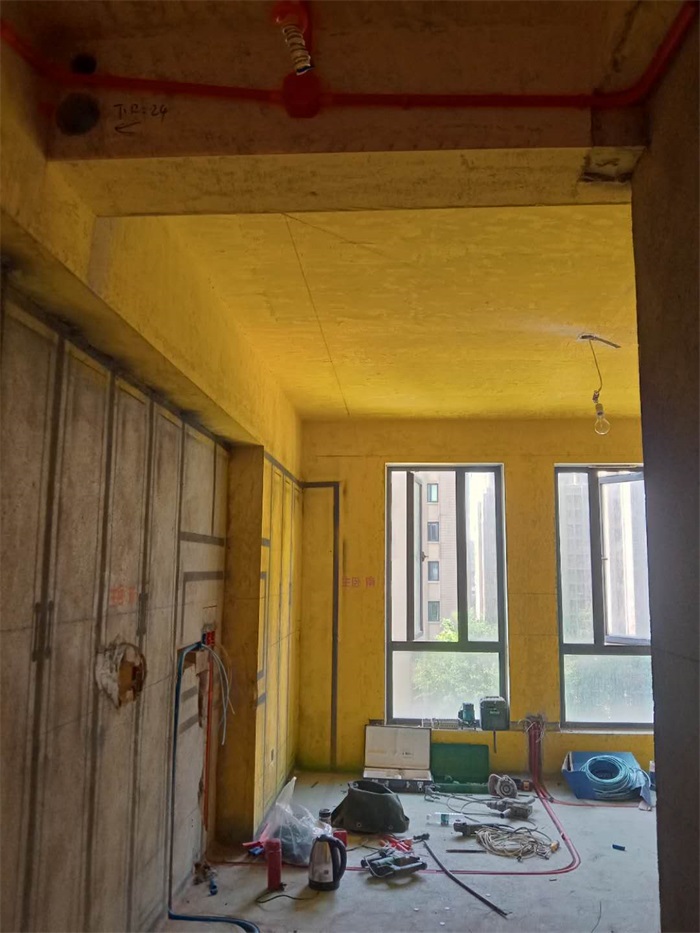

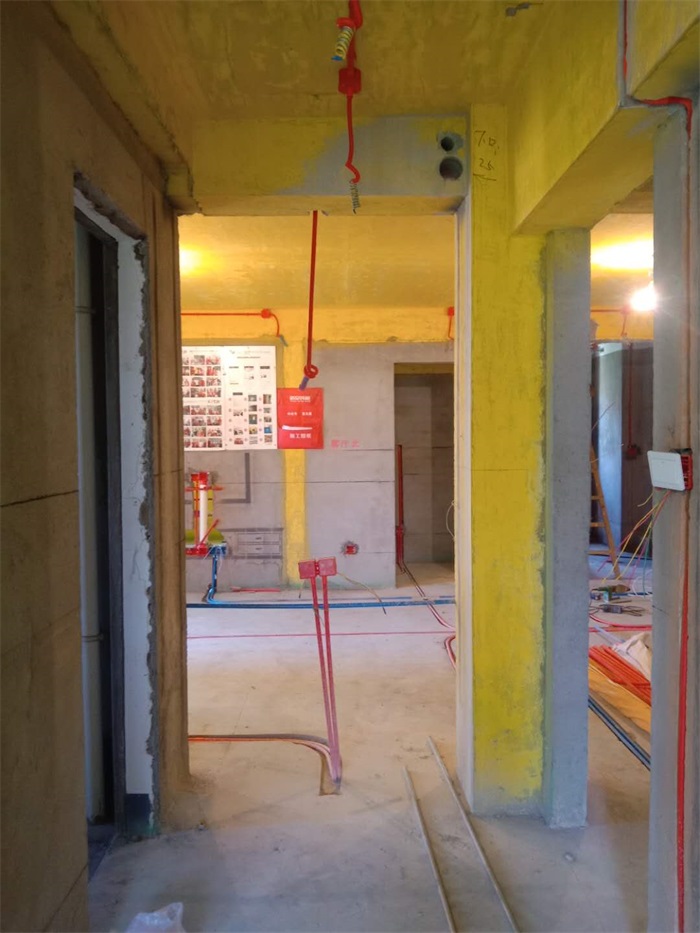

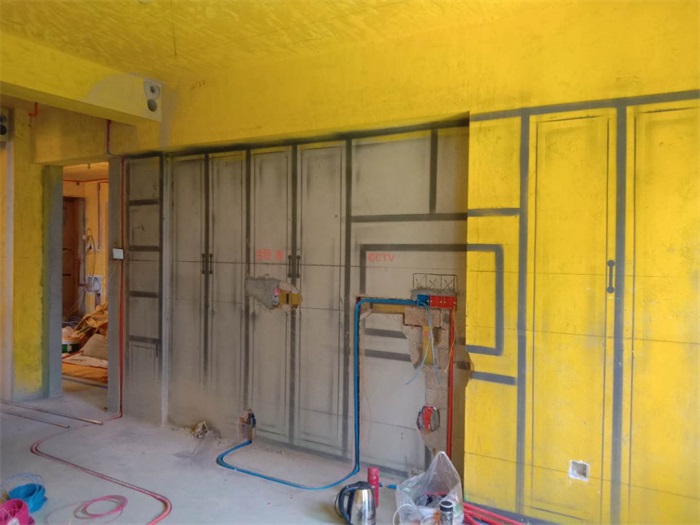

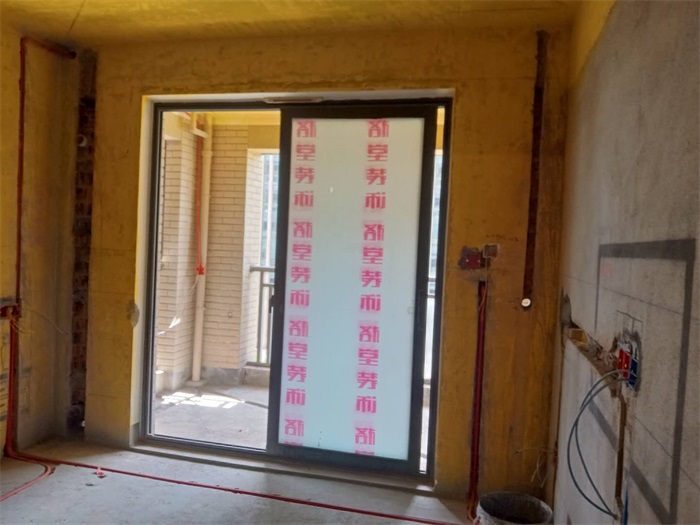

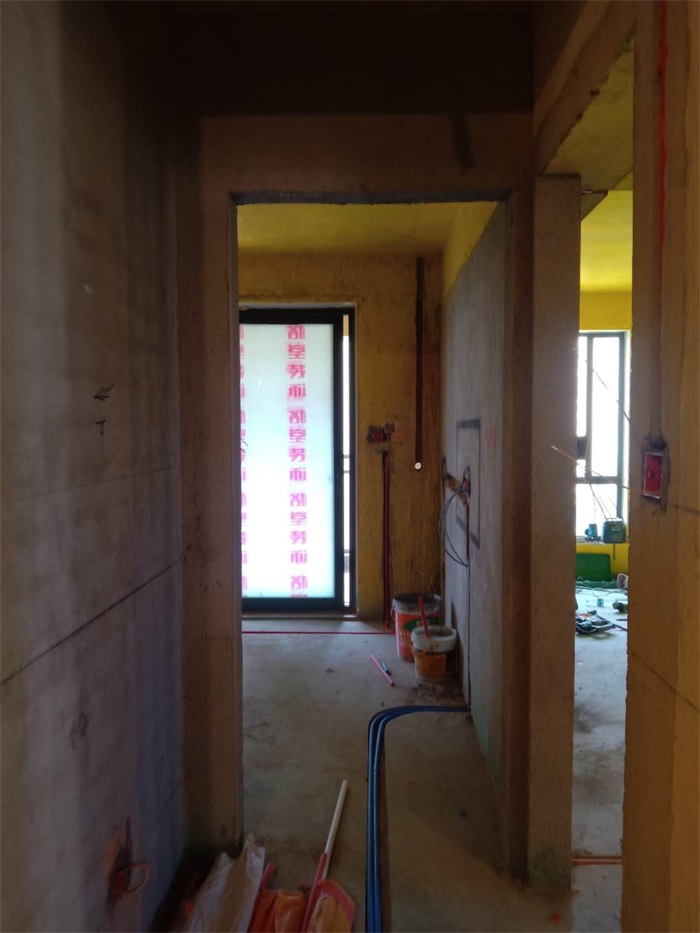

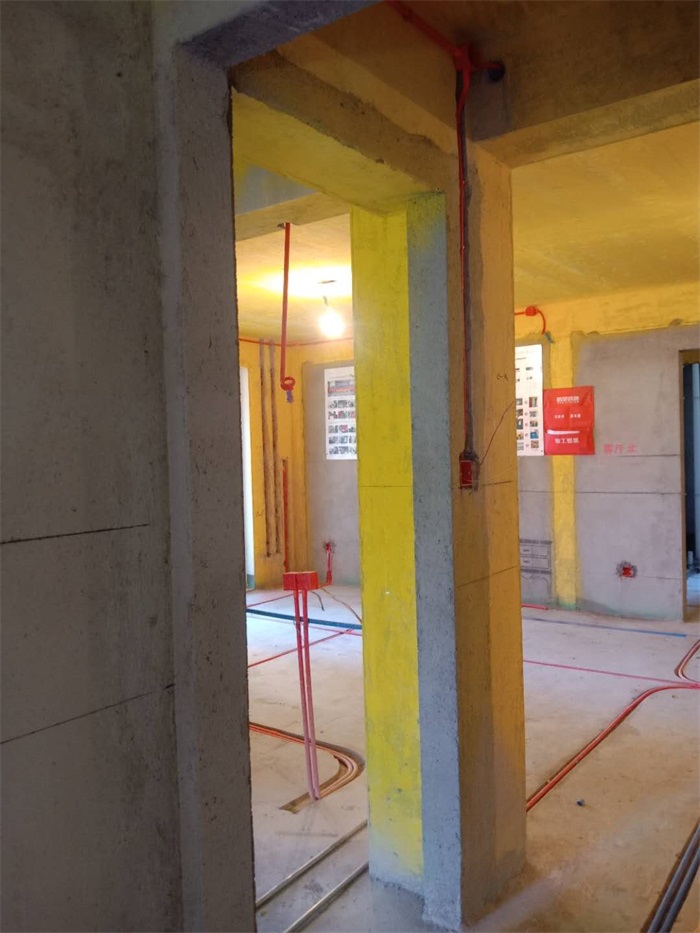

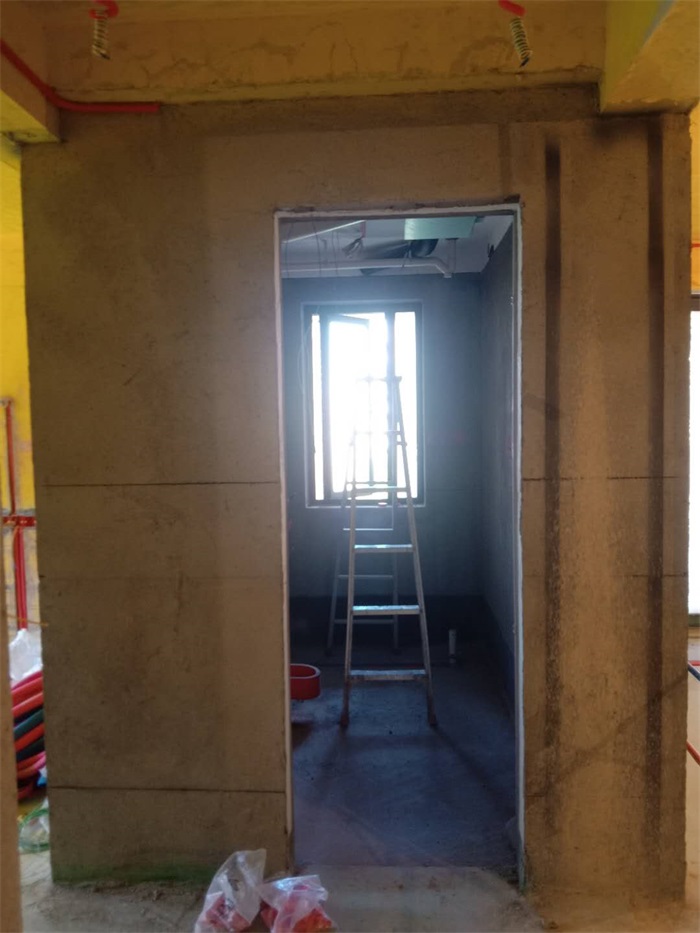

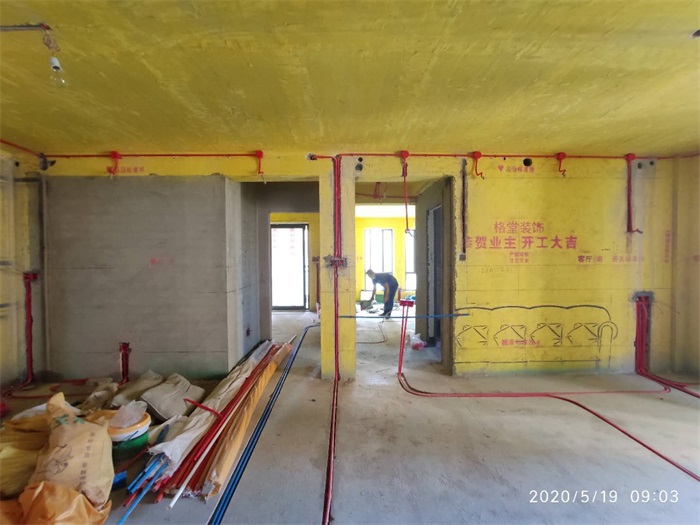

水电施工阶段









回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-5-21 16:17:59 | 显示全部楼层

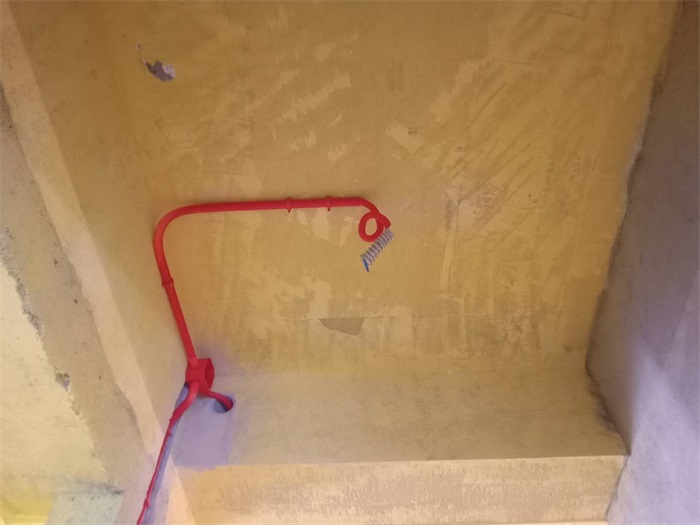

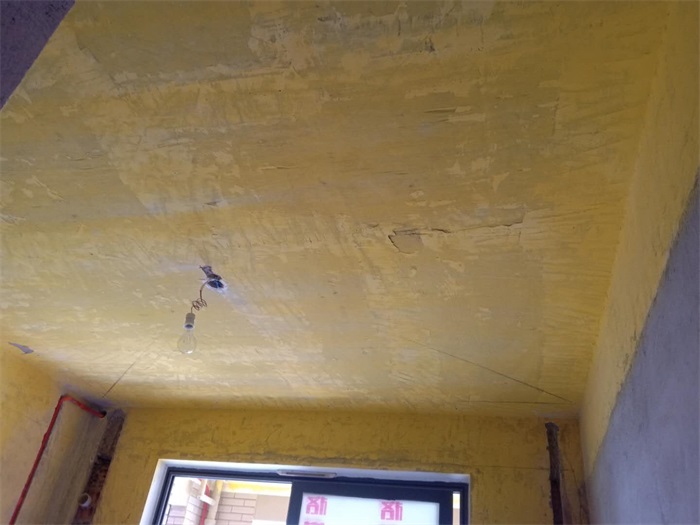

筒灯位置波纹管保护到位










回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-5-21 16:19:07 | 显示全部楼层

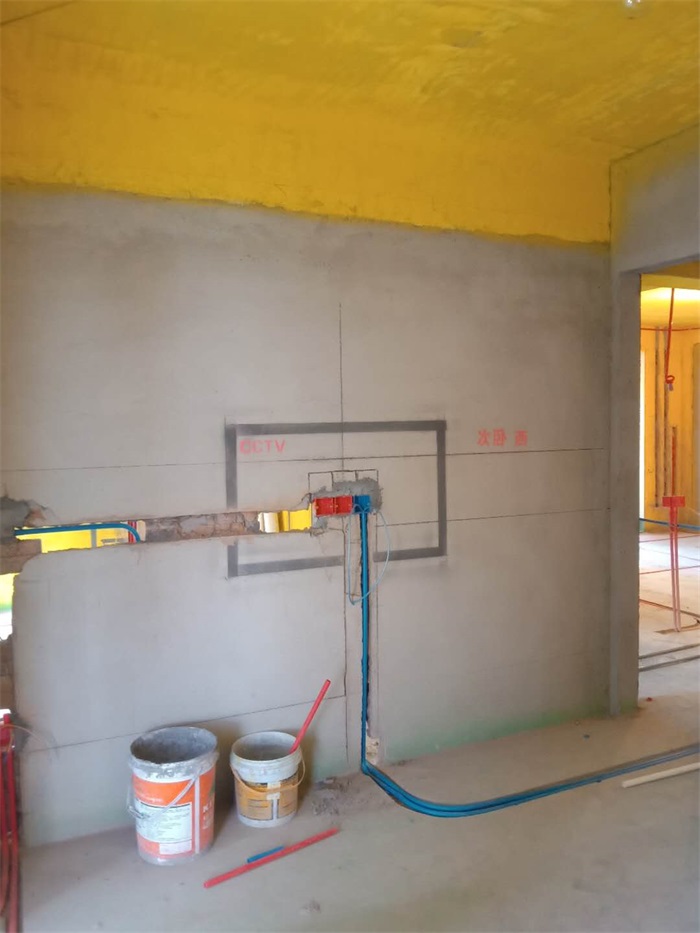

盒与盒之间已套2个快速连接件连接，线管线盒连接加杯梳，使连接更加牢固并起防止穿线时破坏电线绝缘层作用






回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-5-21 16:20:04 | 显示全部楼层

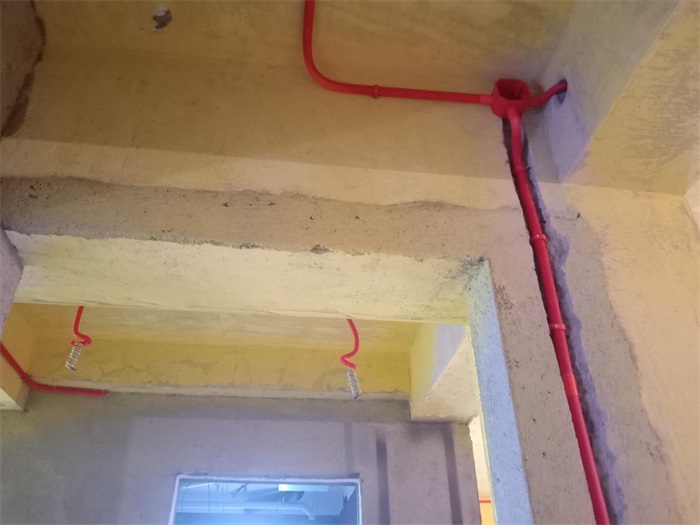

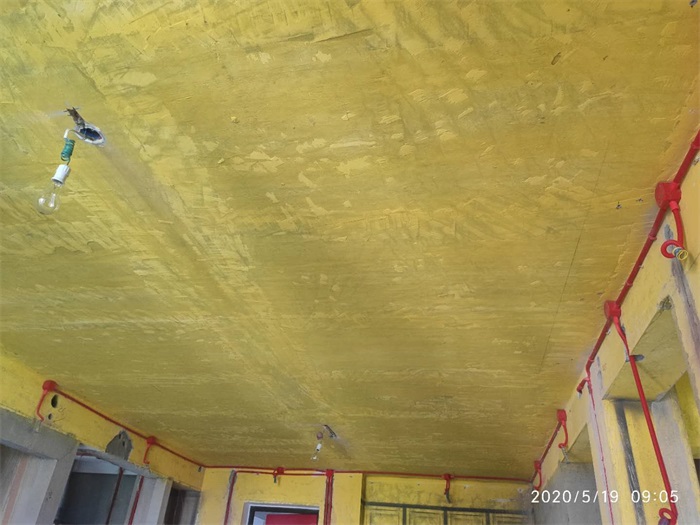

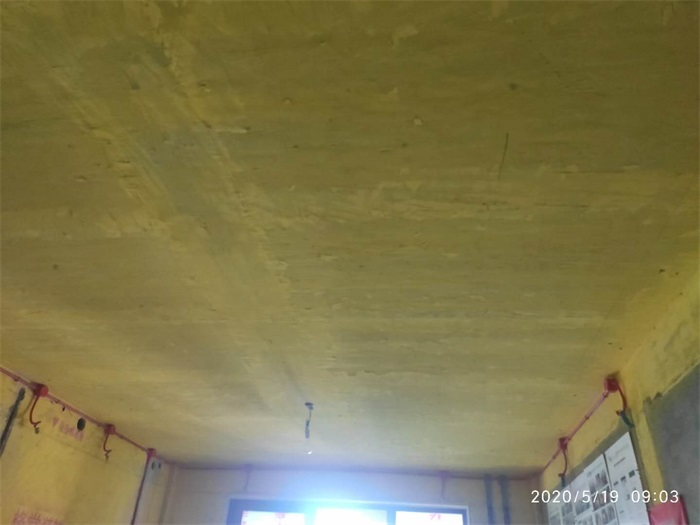

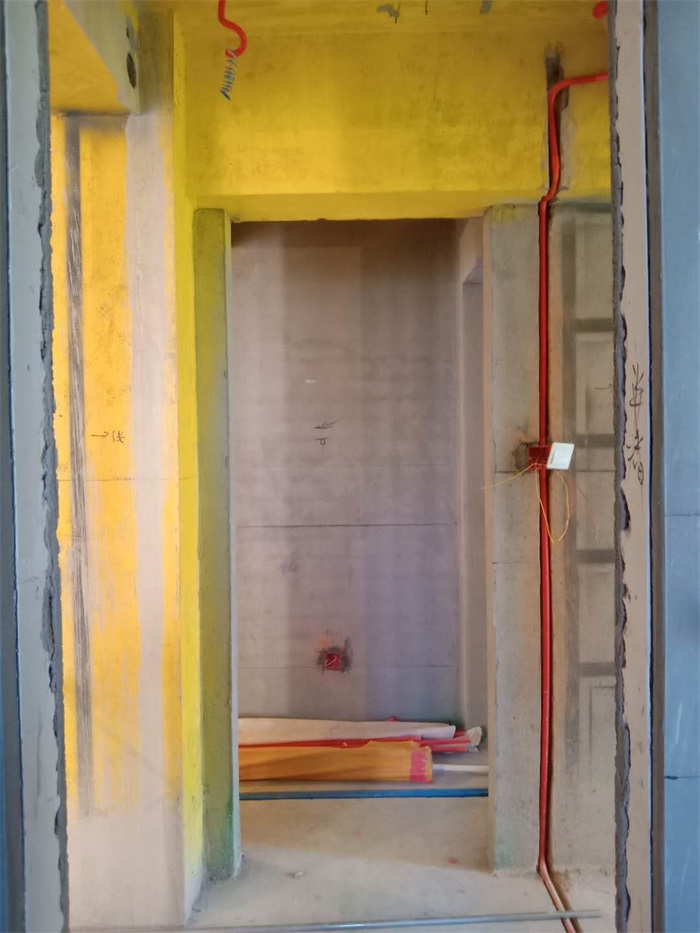

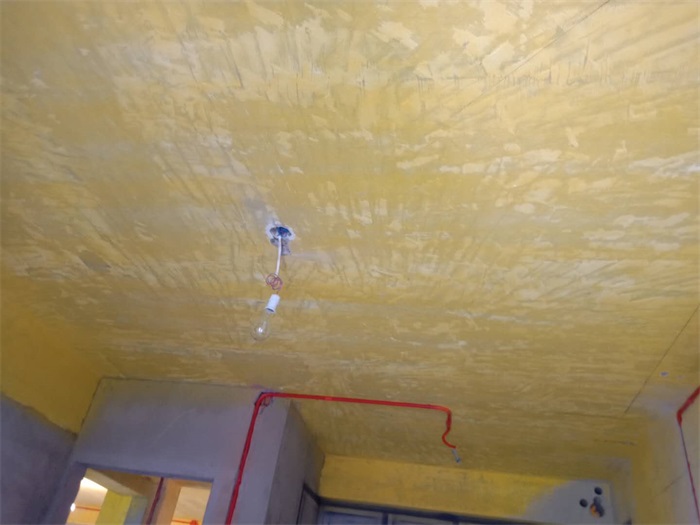

吊顶内布线应穿管，筒灯位置布线，应按照要求用波纹管套到位，吊顶灯线用八角盒分开，顶面线管用U形卡固定

回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-5-21 16:21:06 | 显示全部楼层

强弱电布管相距30cm以上，墙角禁止走管，距墙30cm以上
