云栖新语7-1-4#136㎡美式—唯美小家

发表于 2020-5-9 08:28:20

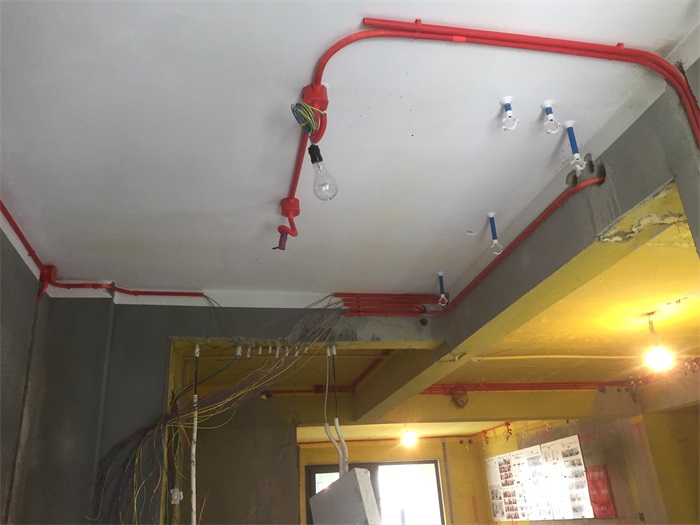

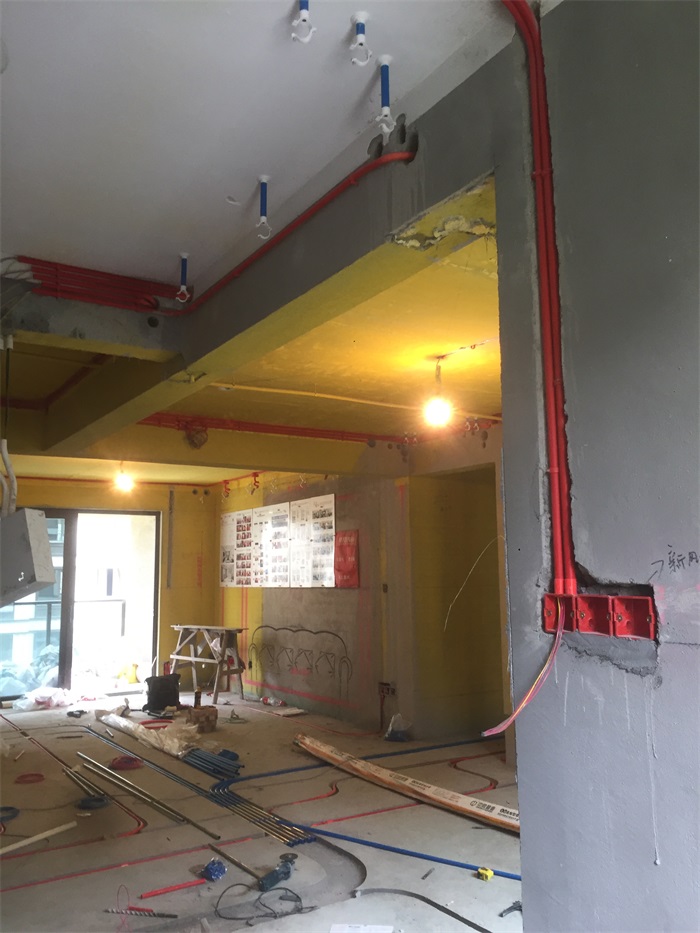

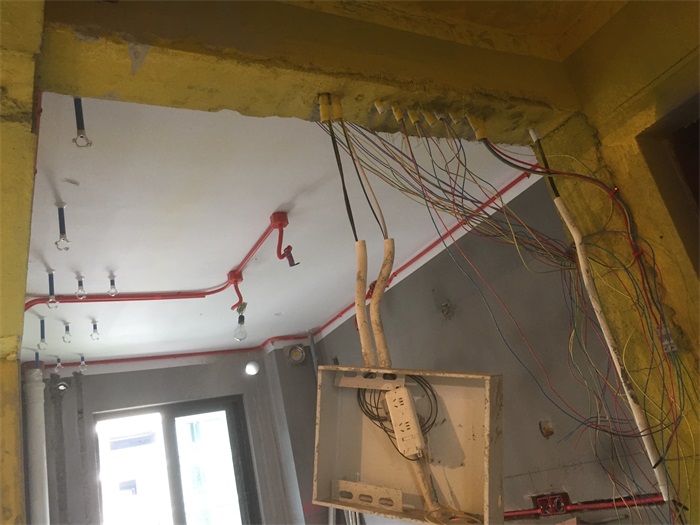

餐厅顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护。

灯头线套黄腊管保护，防止电线划伤。

同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

发表于 2020-5-9 08:33:08

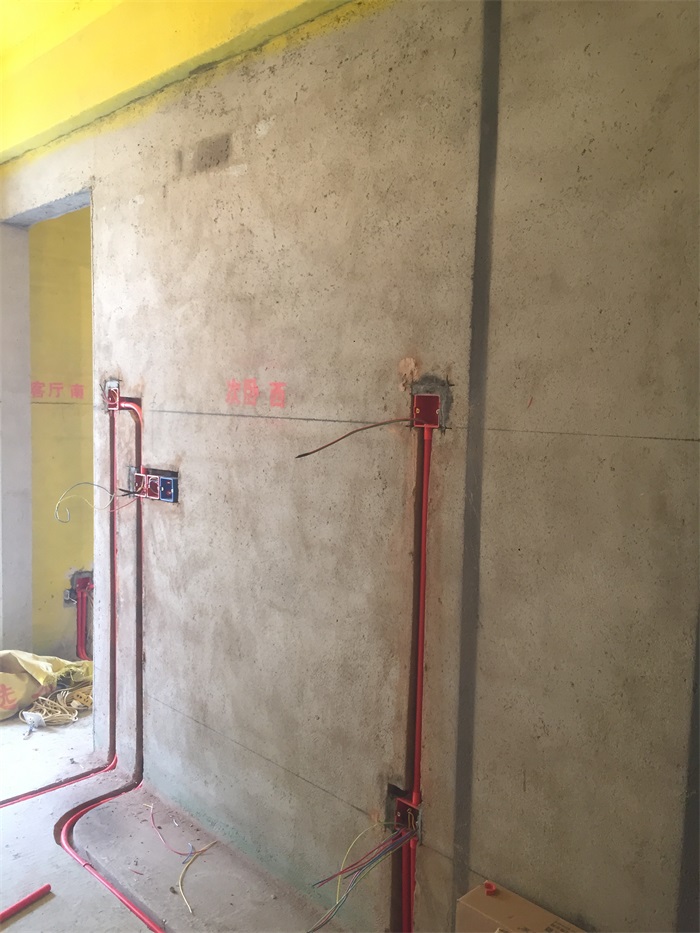

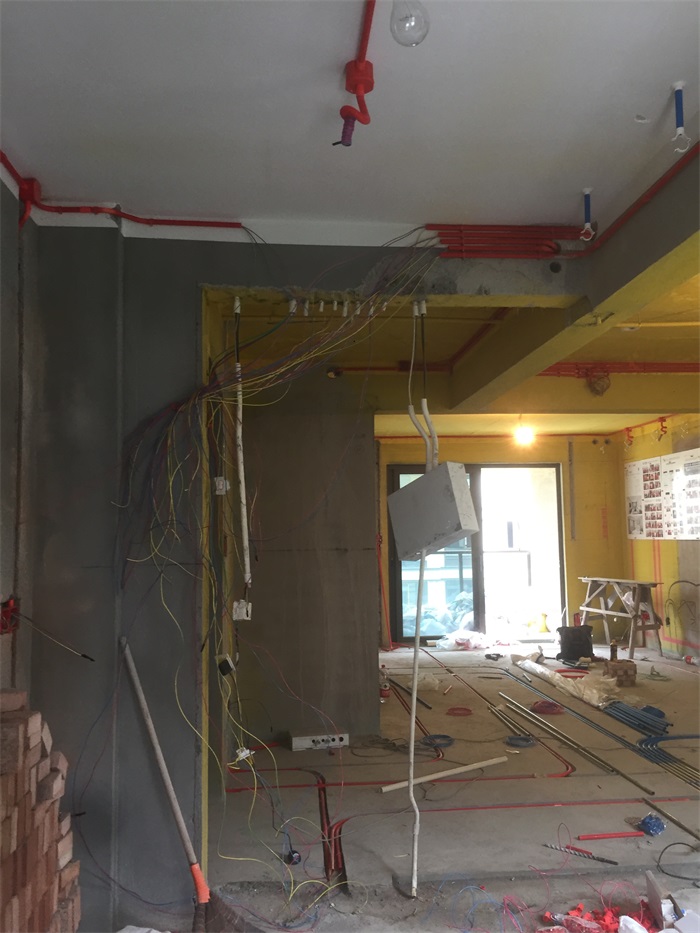

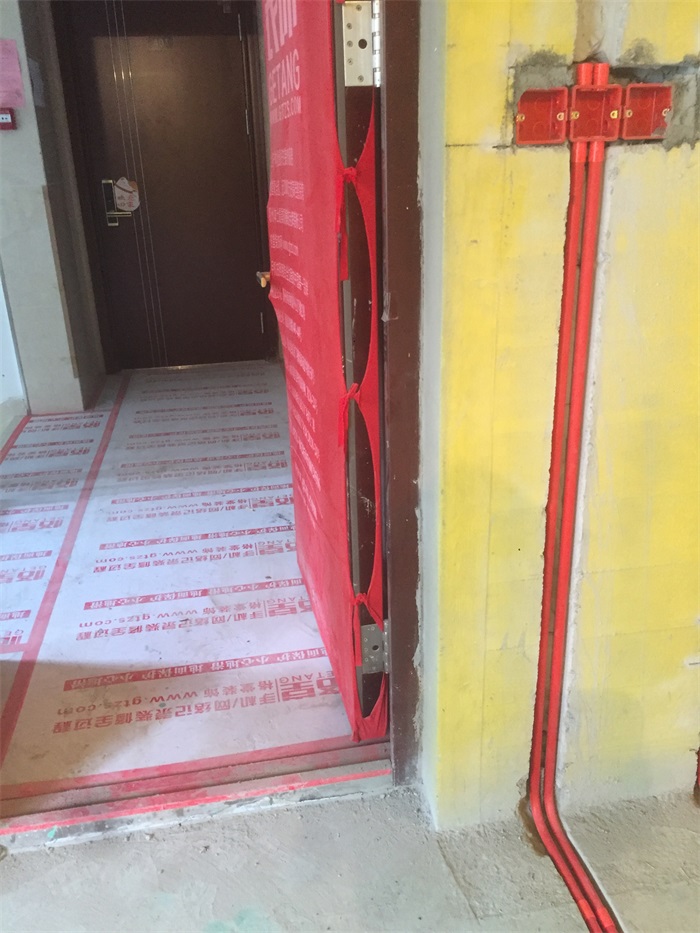

门厅墙面线管布置横平竖直，强电用红线盒、红线管，弱电用蓝线盒、蓝线管。

墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热，强电用红线盒、红线管，弱电用蓝线盒、蓝线管。线管要加杯梳，方便抽拉电线和后期维护。

强弱电线距离30厘米以上，防止信号干扰。

强弱电交接处用金属屏蔽管，防止信号干扰。

发表于 2020-5-9 08:37:16

本帖最后由格堂飞飞于 2020-5-9 08:40 编辑

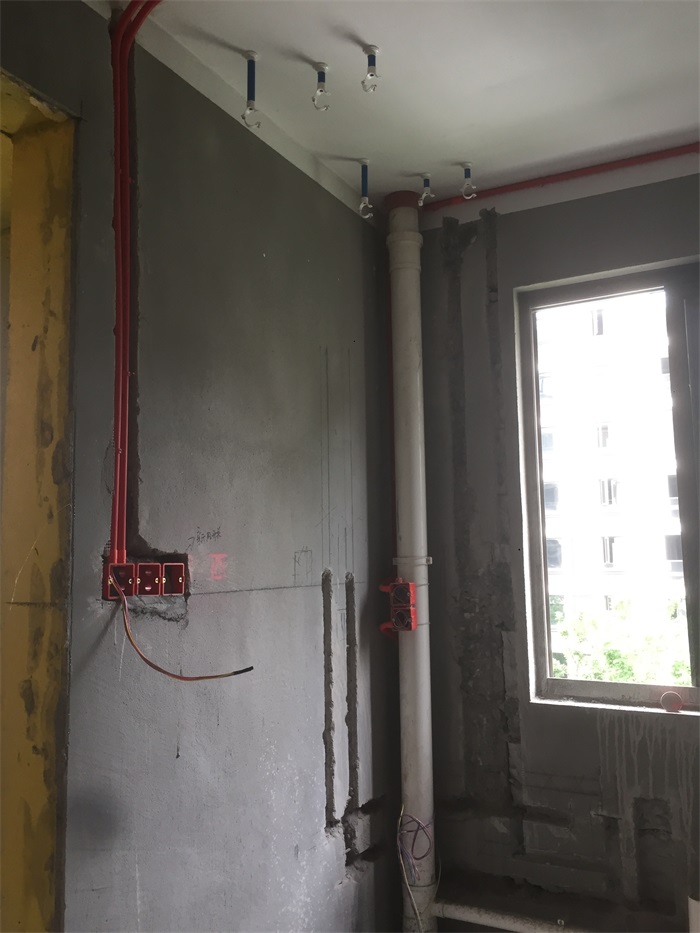

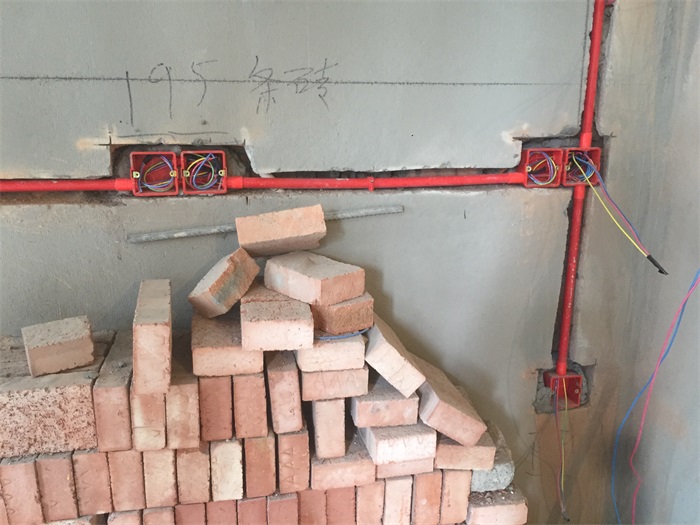

厨墙面线管布置横平竖直，强电用红线盒、红线管，弱电用蓝线盒、蓝线管。

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

强电用红线盒、红线管，弱电用蓝线盒、蓝线管。线管要加杯梳，方便抽拉电线和后期维护。

发表于 2020-5-9 08:42:36

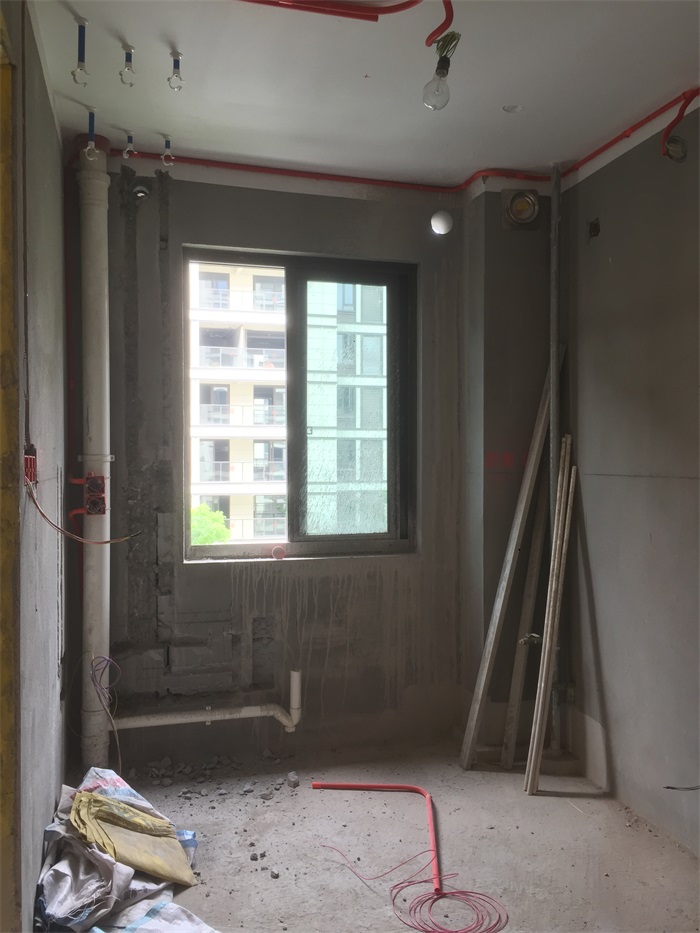

厨房正在安装水管吊卡。

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护。

同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

发表于 2020-5-9 08:46:48

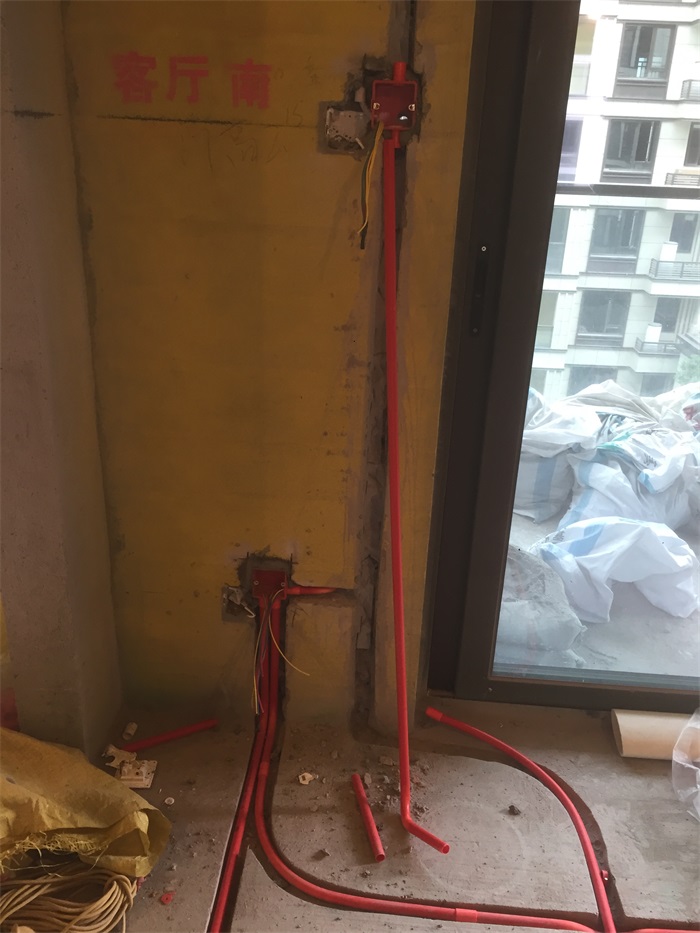

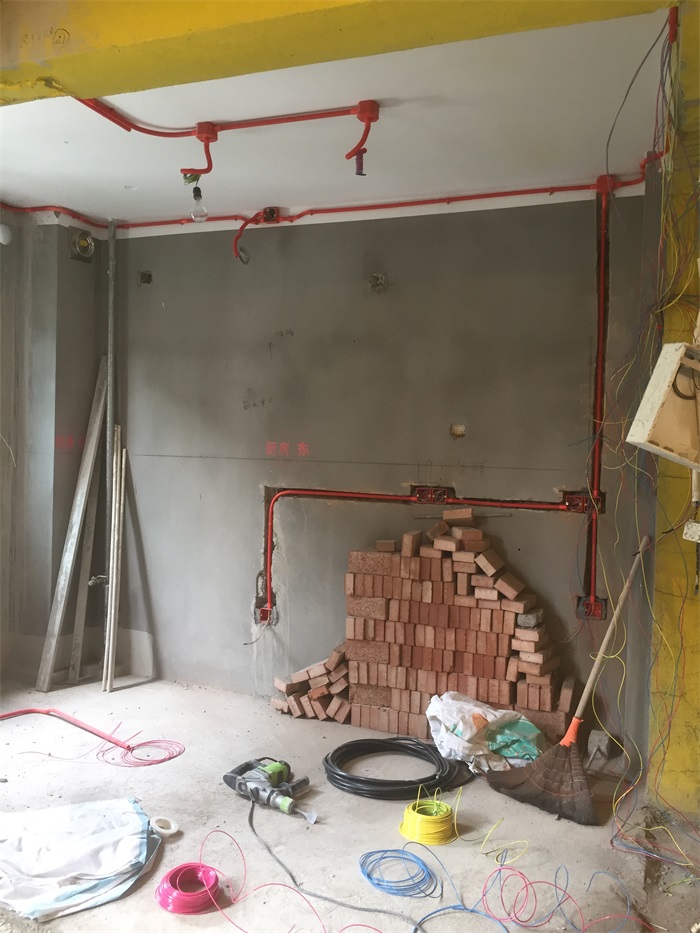

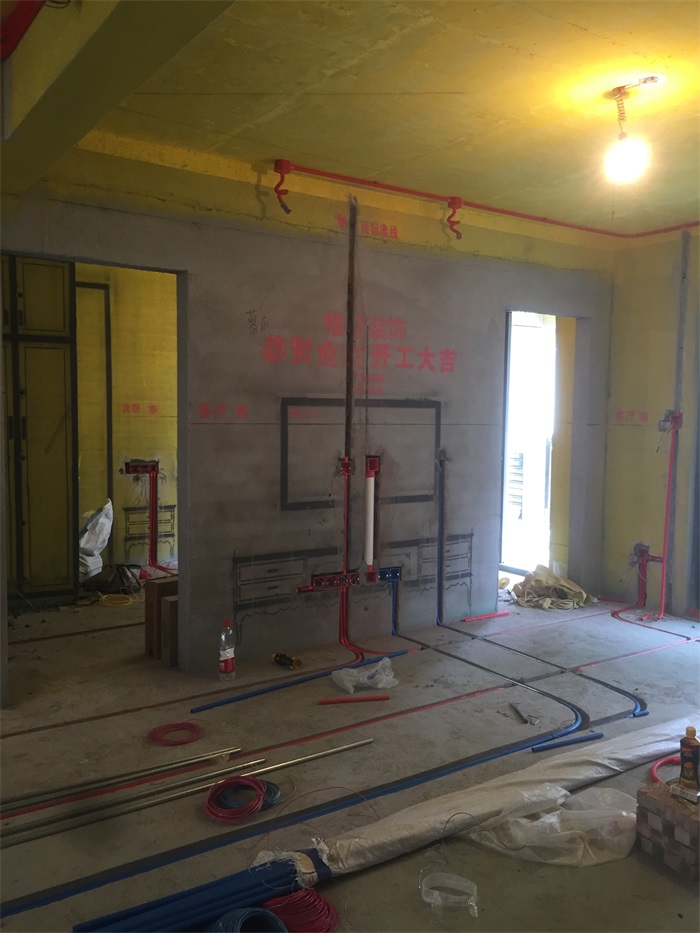

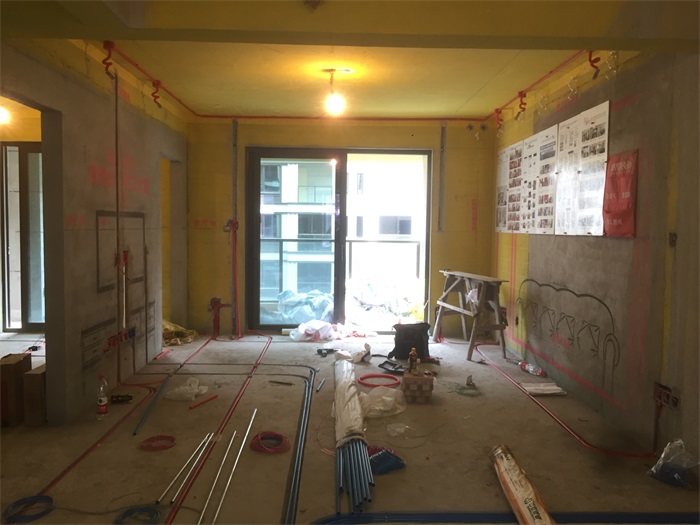

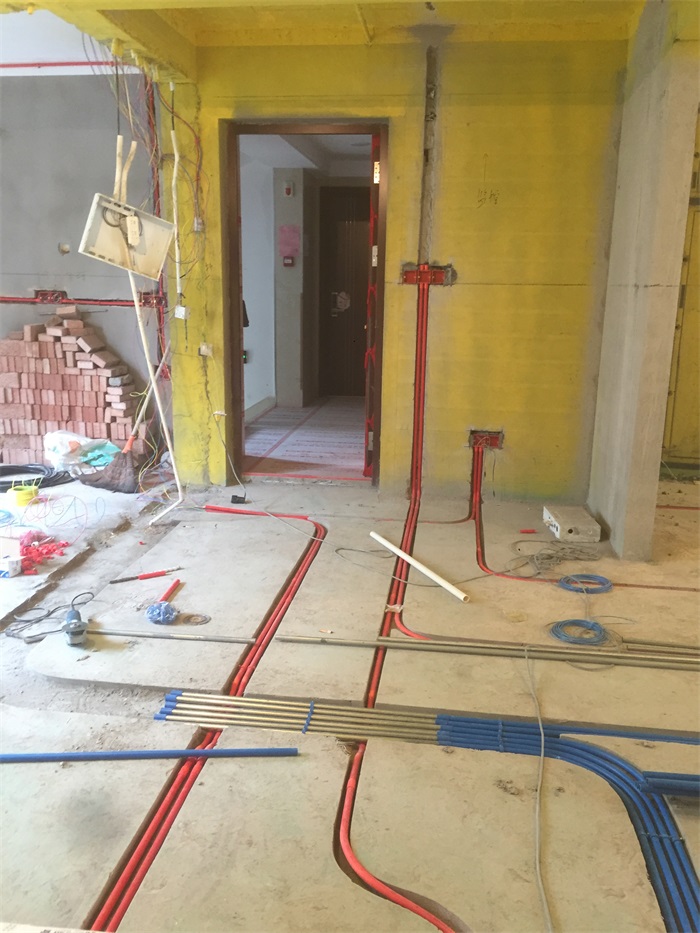

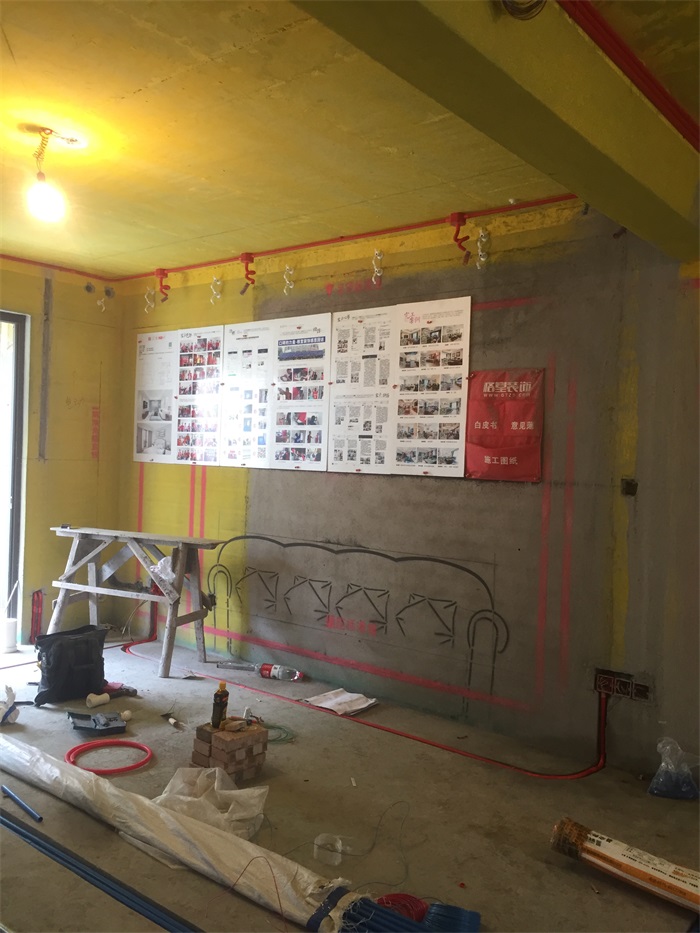

客厅墙面和地面正在布置线管。

墙面电视线有专门的管道预埋，避免信号干扰。

墙面插座离地净高30厘米。

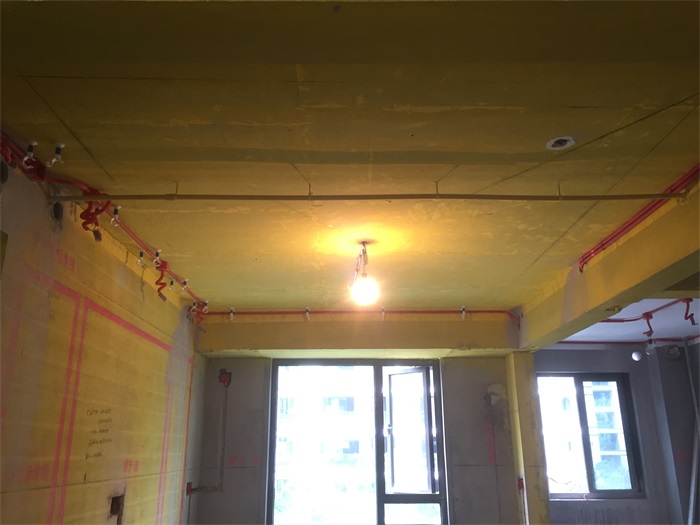

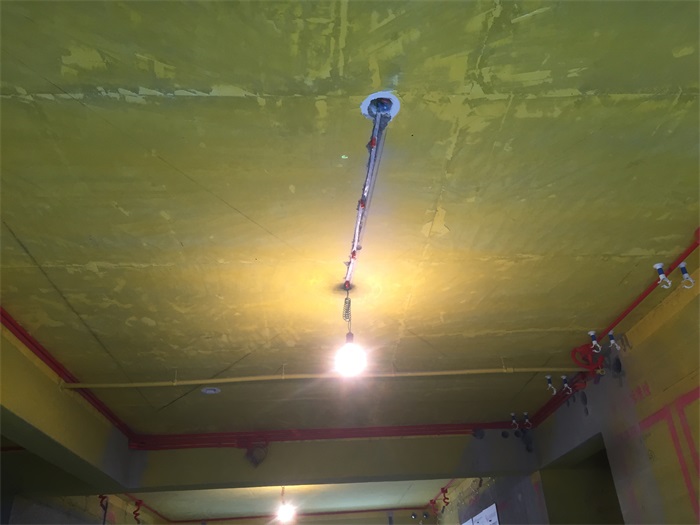

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护。

灯头线套黄腊管保护，防止电线划伤。

发表于 2020-5-9 08:49:23

本帖最后由格堂飞飞于 2020-5-9 08:54 编辑

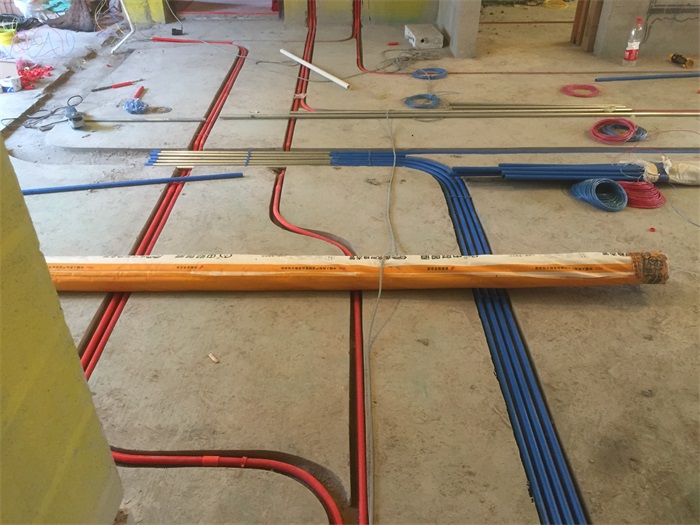

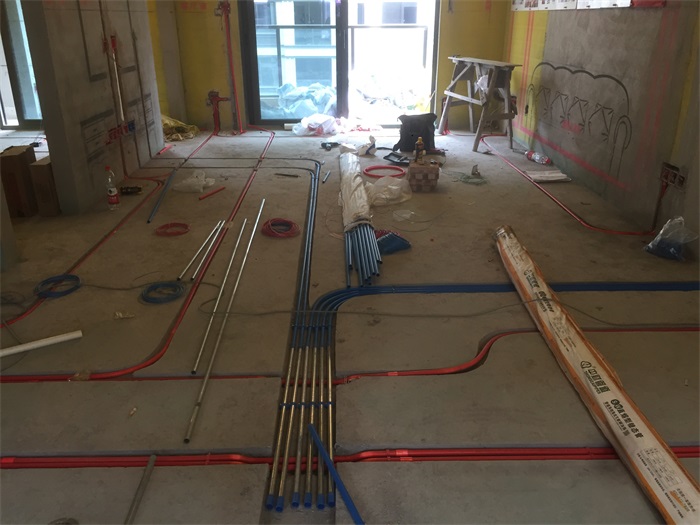

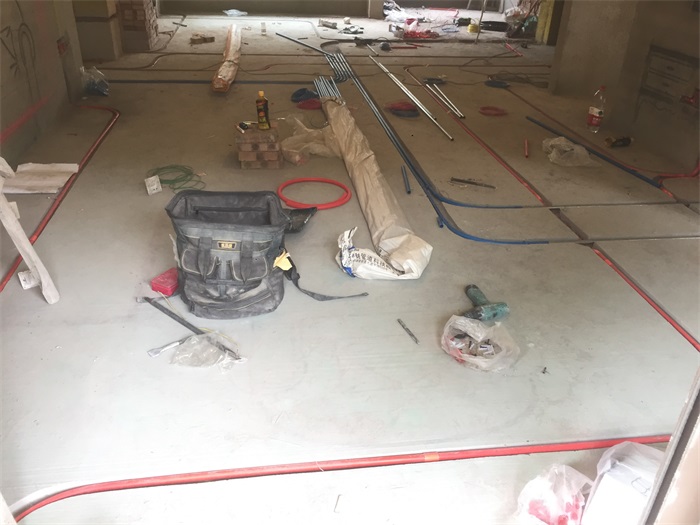

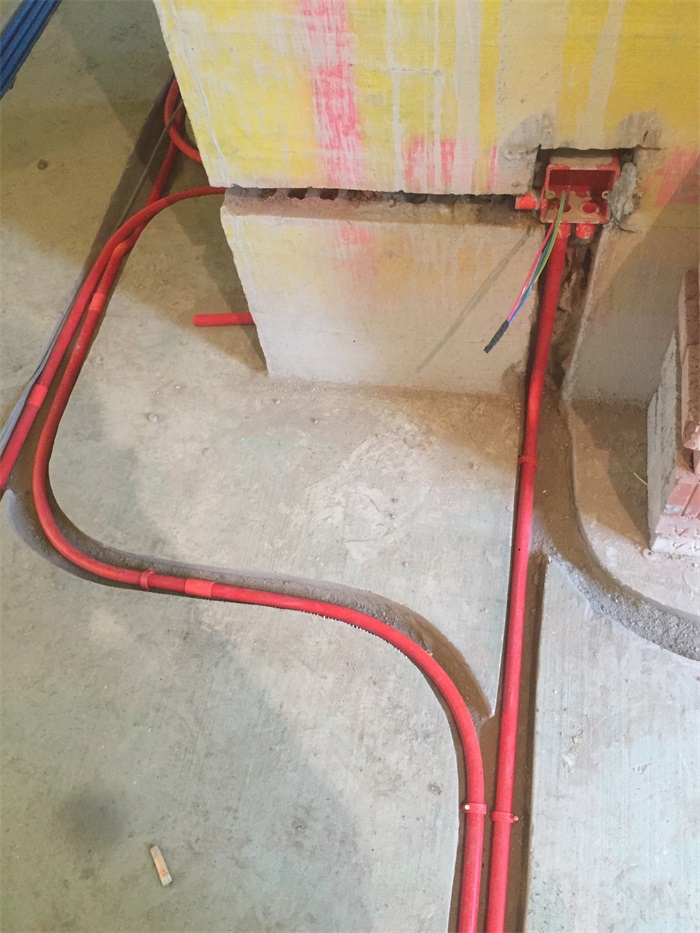

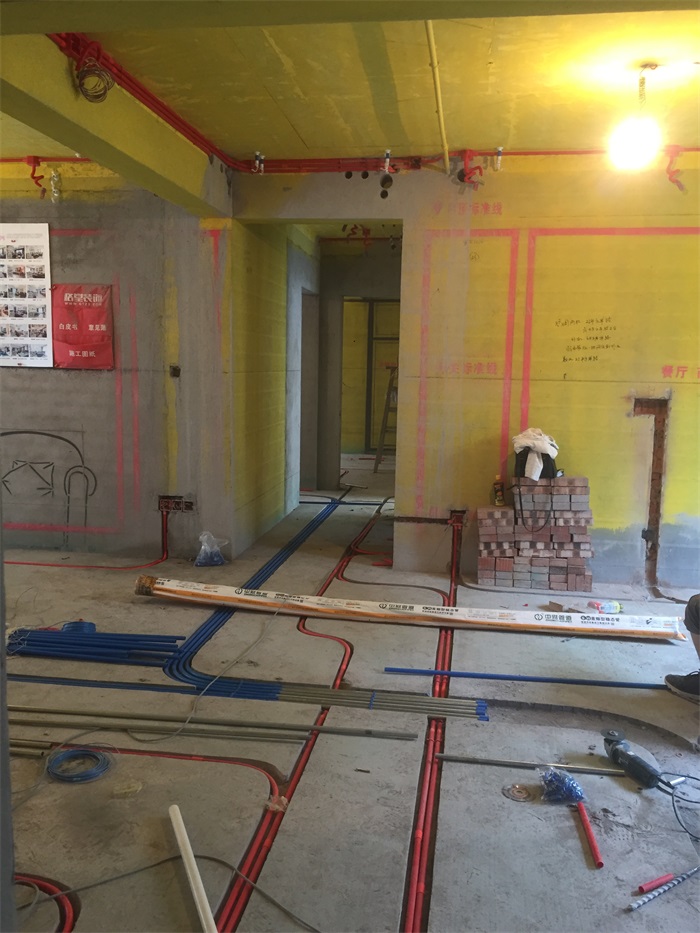

客厅地面线管，强弱电线距离30厘米以上，防止信号干扰，并且地面开槽圆弧形，大湾工艺，既方便电线抽拉和更换，又平整美观哦！

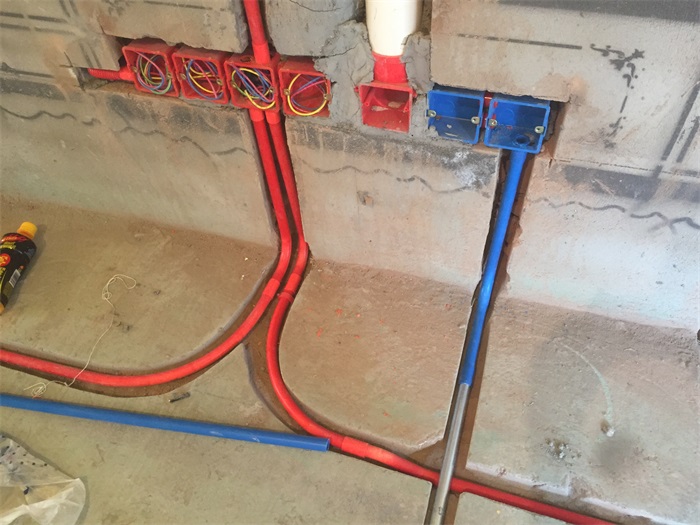

强弱电交接处用金属屏蔽管，防止信号干扰，并且地面开槽深度够深，线管布好以后，并不会高出地面，工艺非常精细！

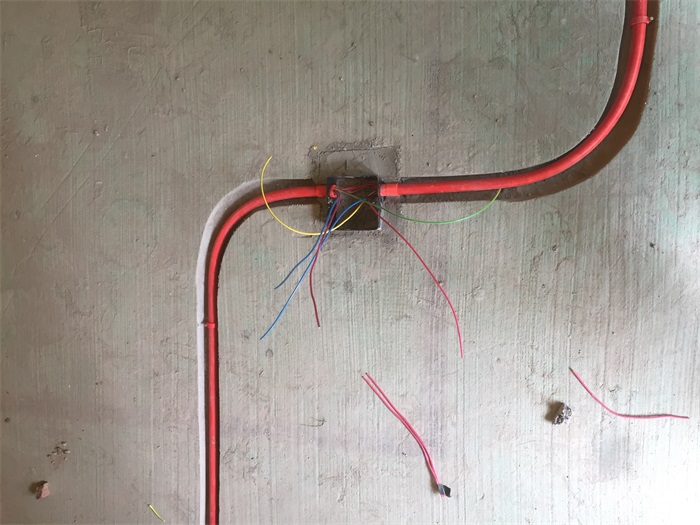

墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

强电用红线盒、红线管，弱电用蓝线盒、蓝线管。线管要加杯梳，方便抽拉电线和后期维护。

发表于 2020-5-9 08:57:19

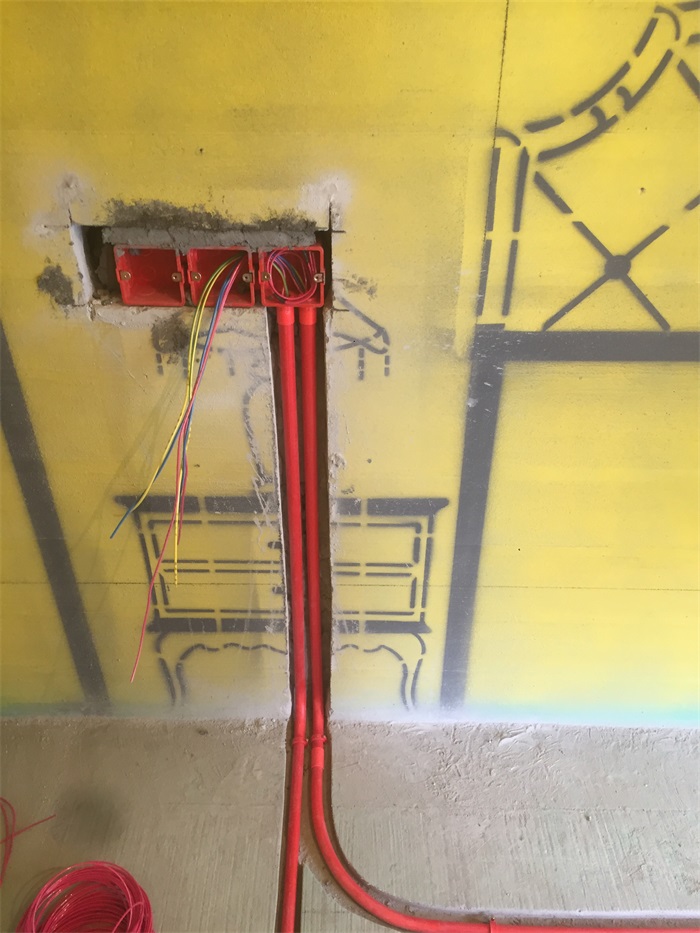

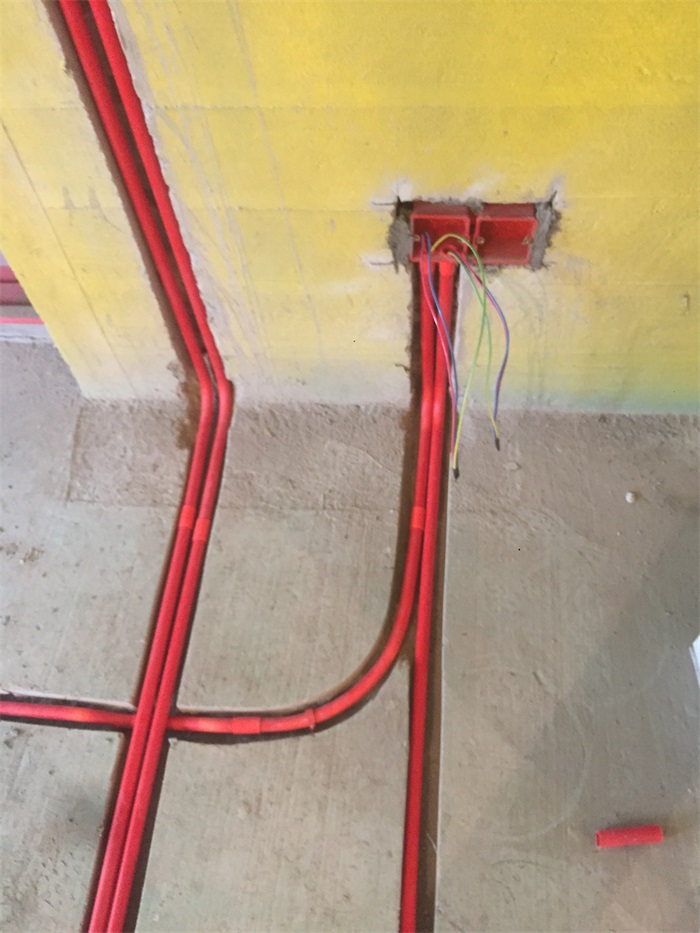

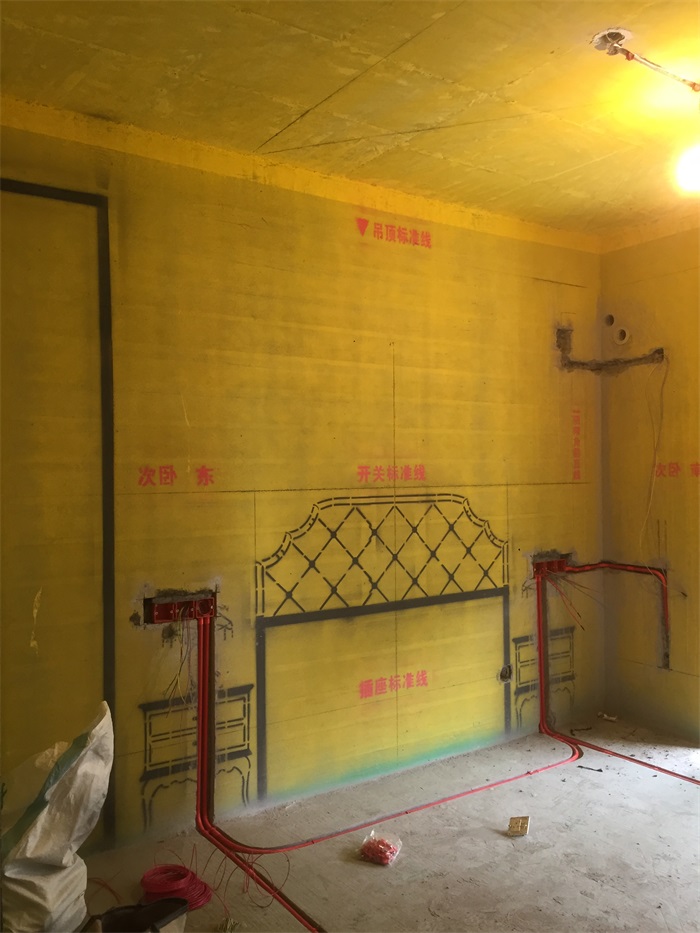

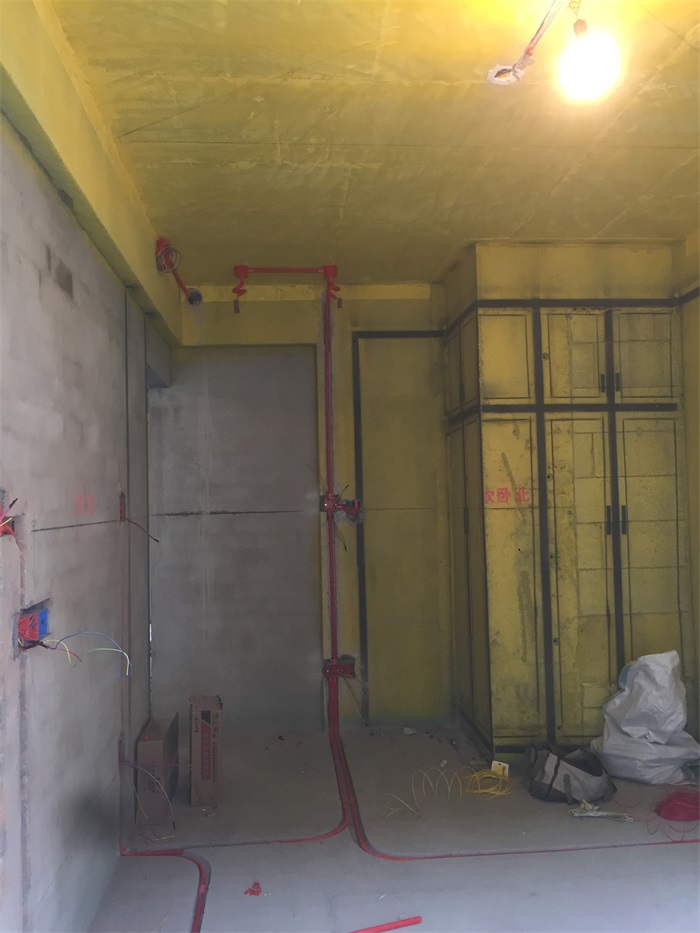

次卧墙面和地面线管布置，横平竖直哦！

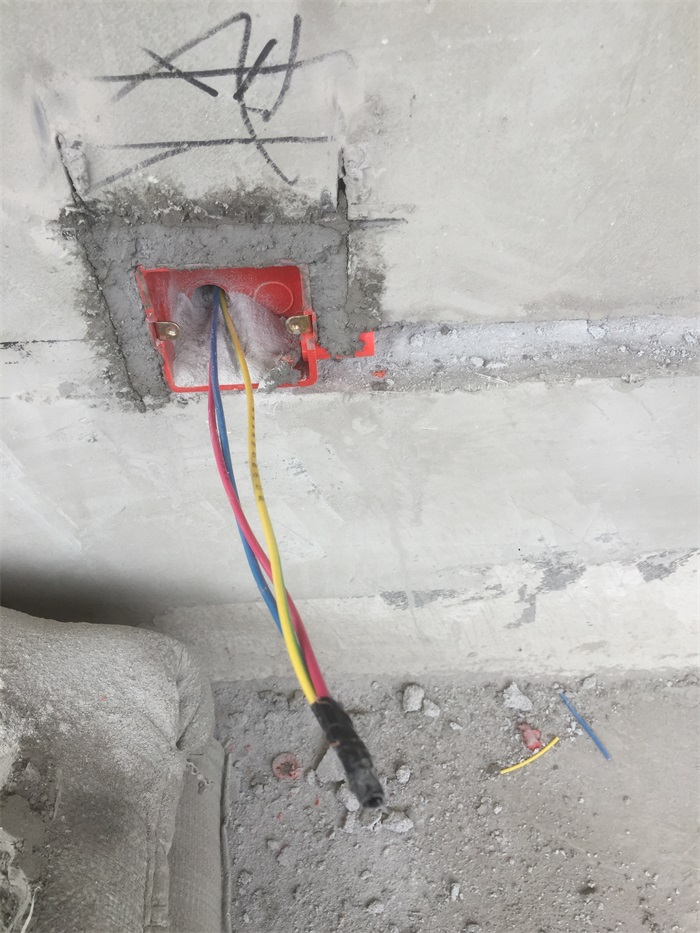

同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地。

发表于 2020-5-9 08:59:05

本帖最后由格堂飞飞于 2020-5-9 09:01 编辑

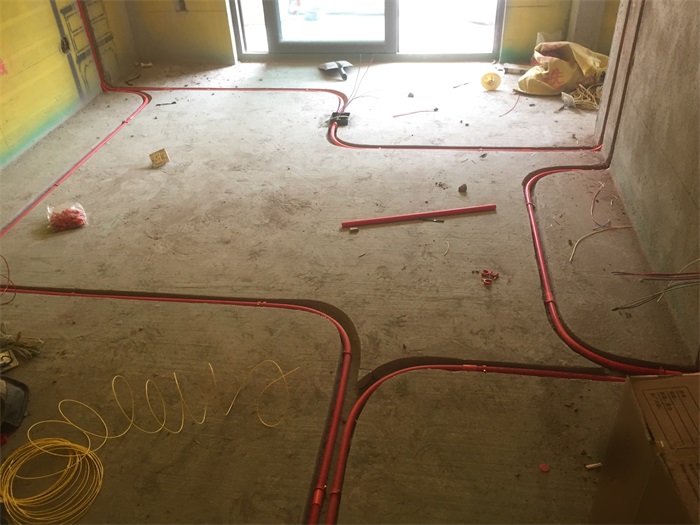

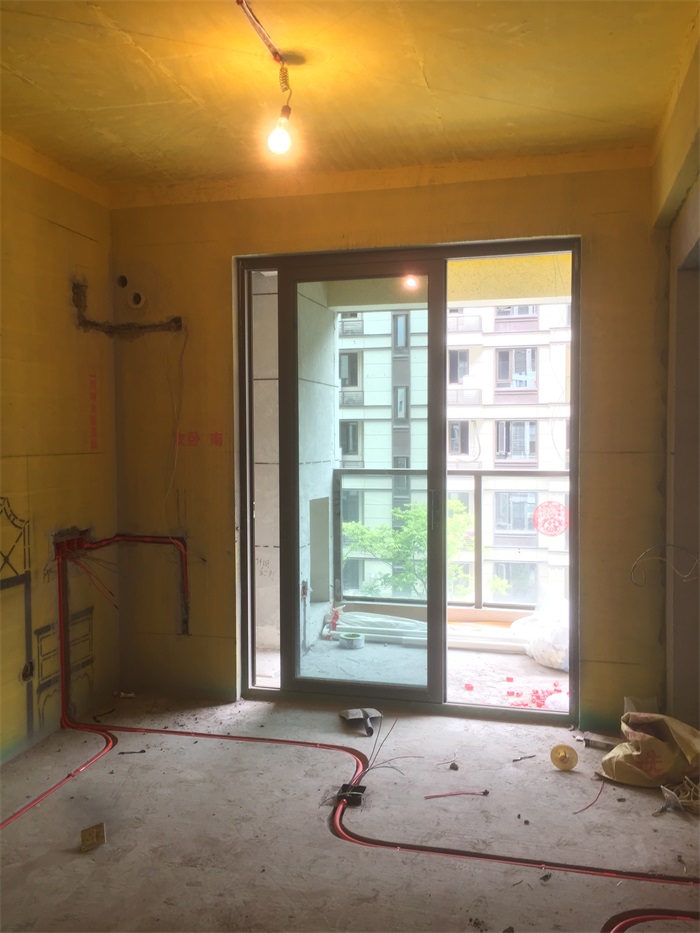

次卧地面开槽圆弧形，大湾工艺，既方便电线抽拉和更换，又平整美观哦！

地面开槽深度够深，线管布好以后，并不会高出地面，工艺非常精细！

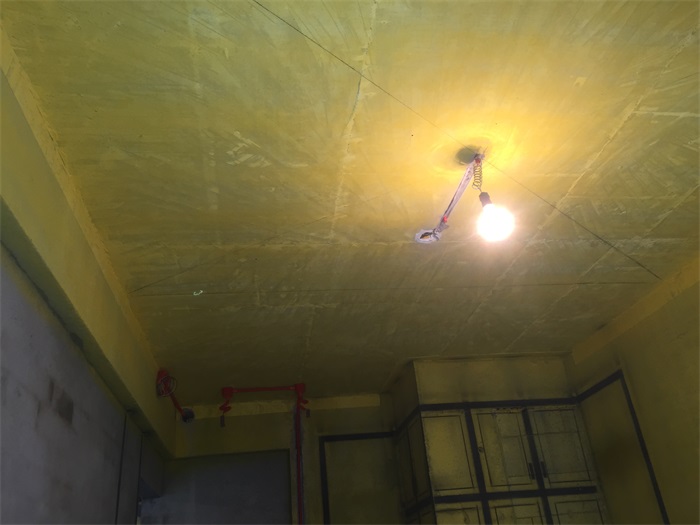

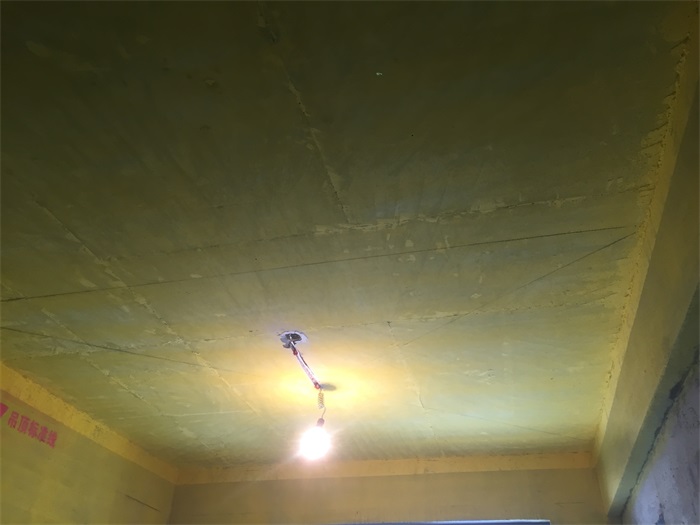

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护。

灯头线套黄腊管保护，防止电线划伤。

发表于 2020-5-9 09:03:52

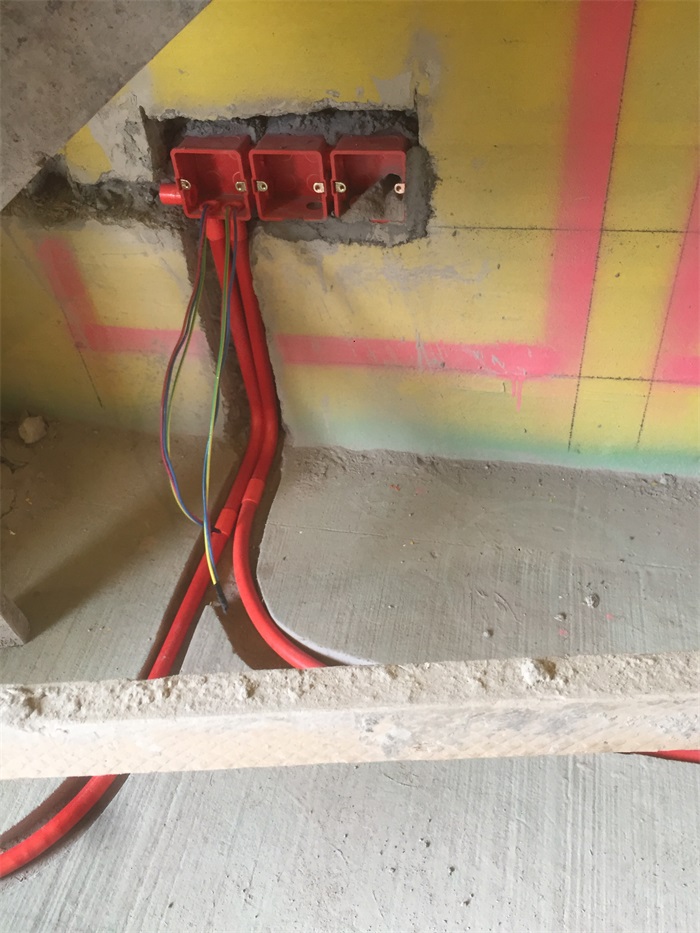

次卧线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

强电用红线盒、红线管，弱电用蓝线盒、蓝线管。线管要加杯梳，方便抽拉电线和后期维护。

发表于 2020-5-9 09:04:58

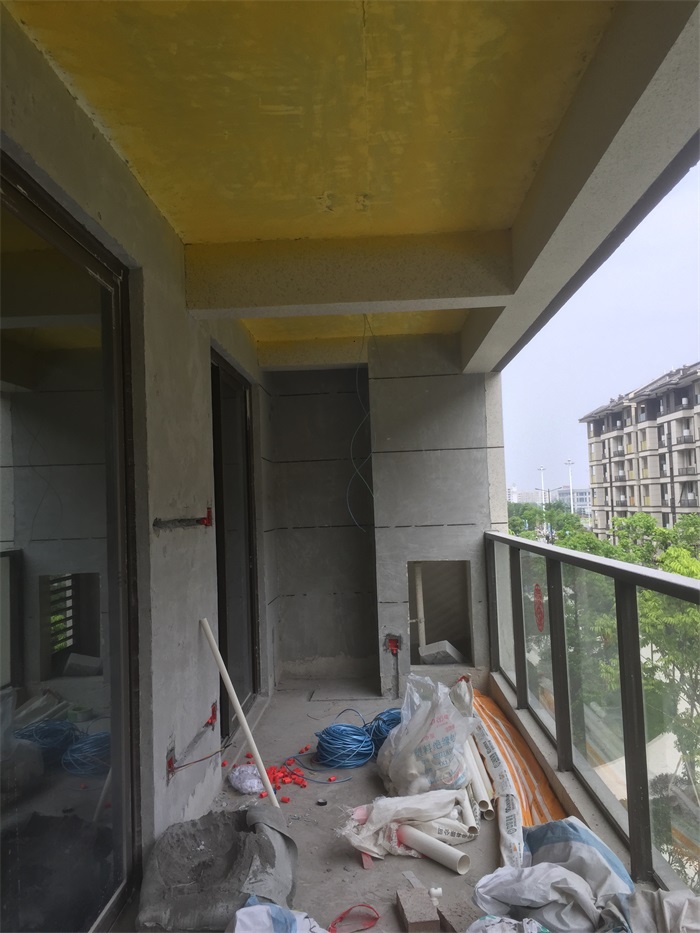

客厅阳台
