国金印象12-1-140#106㎡北欧——一见倾心

发表于 2020-6-1 13:48:59

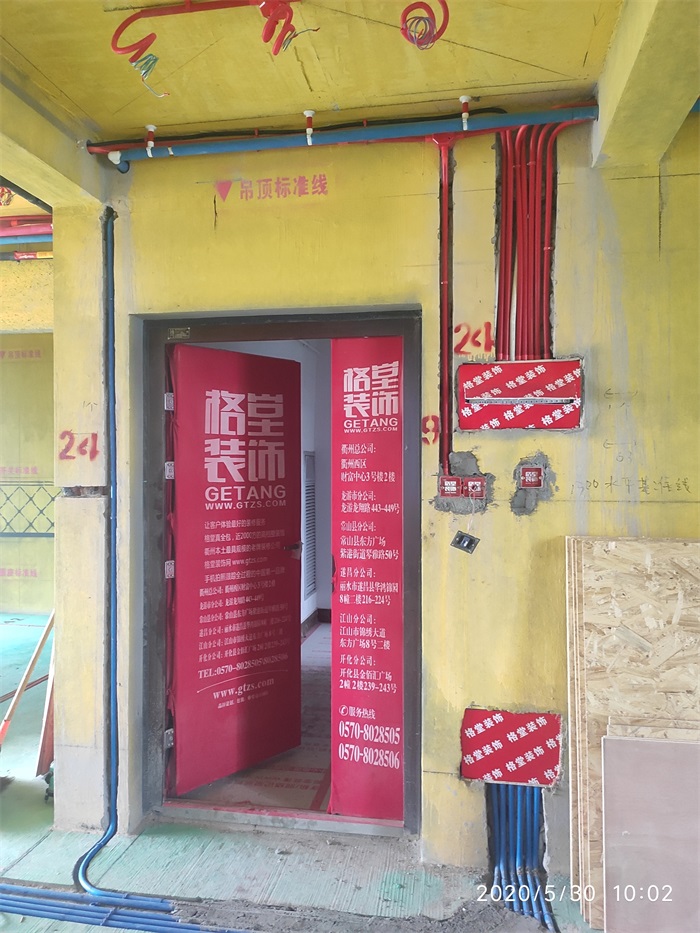

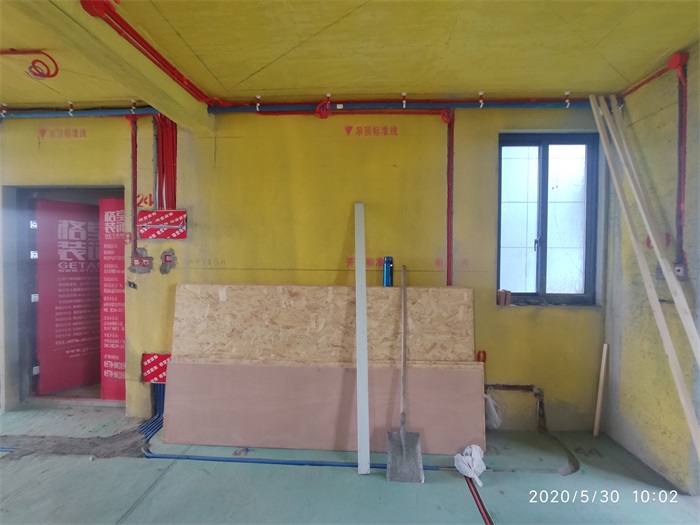

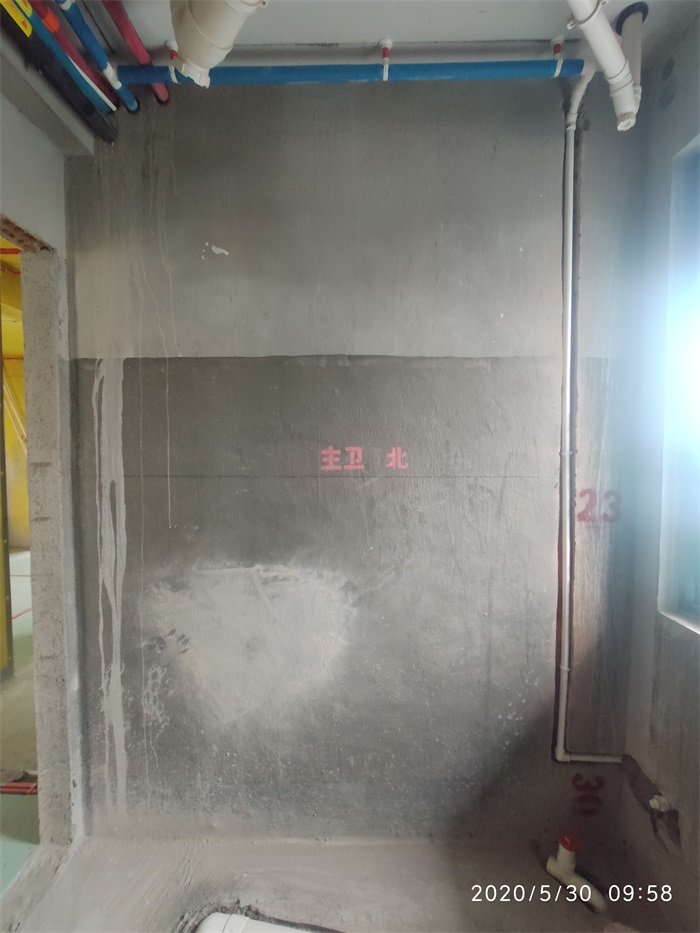

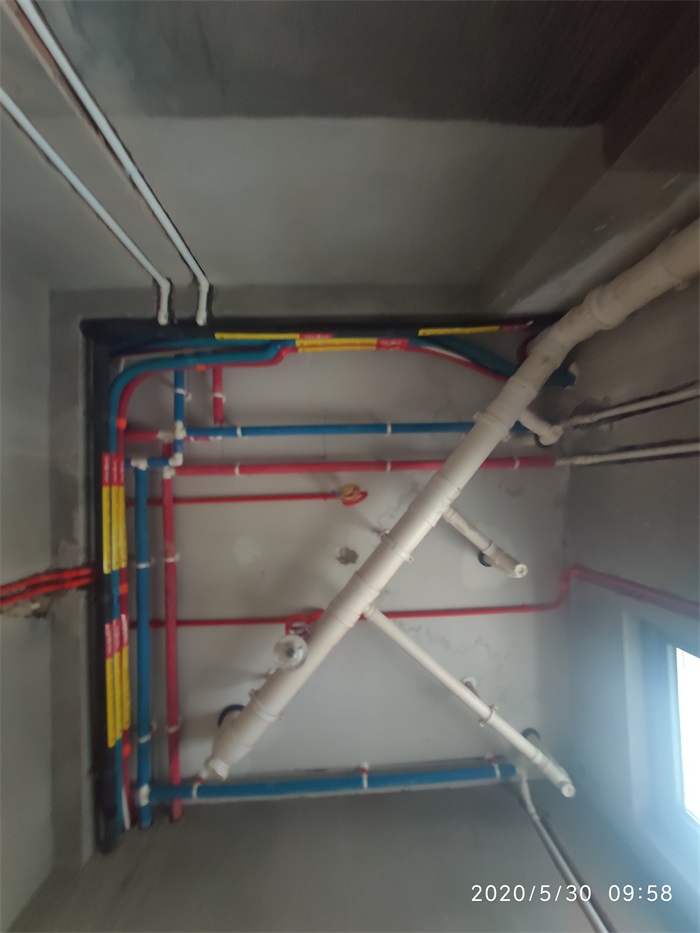

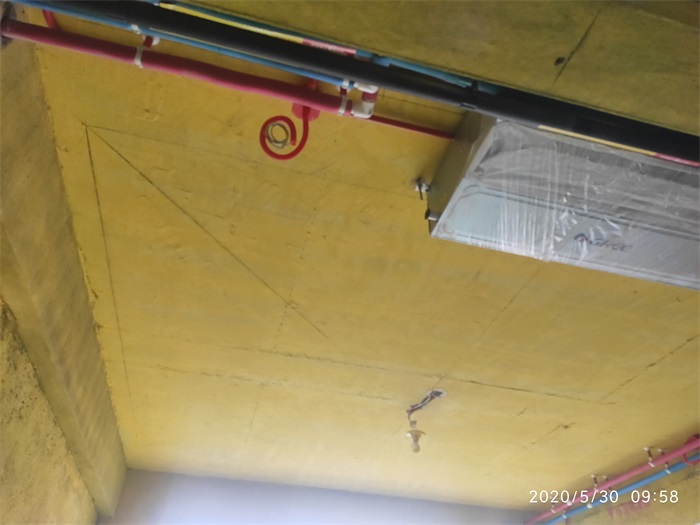

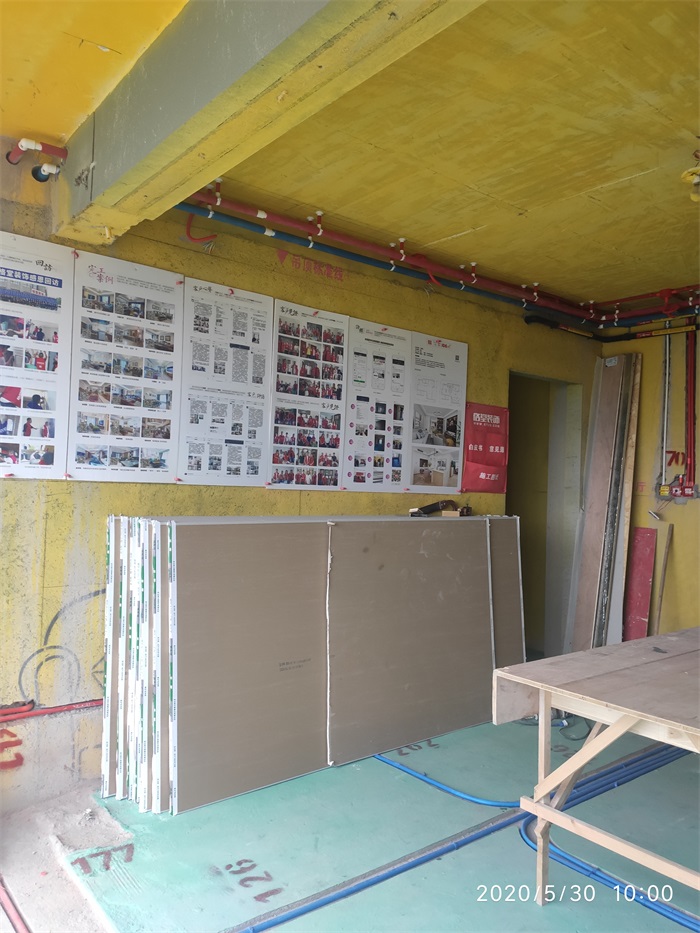

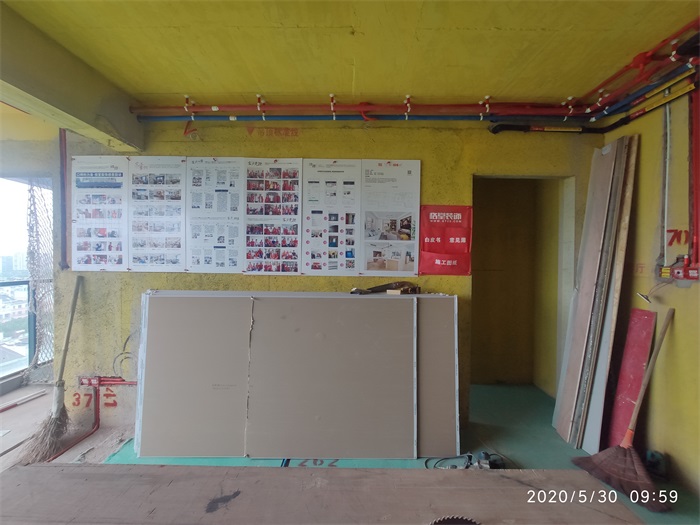

水管吊卡间距应小于80cm，转角处必须要有吊卡,（吊卡距转角处间距不大于15cm)，水管交叉处采用过桥弯头

发表于 2020-6-1 13:50:31

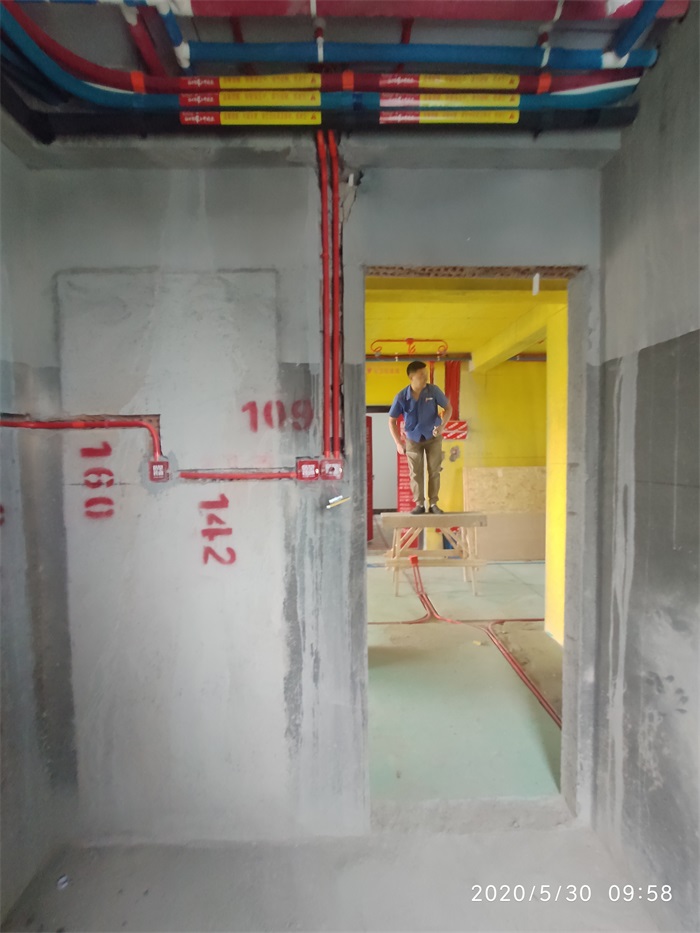

水管已包保温棉，红色为热水管，蓝色为冷水管

发表于 2020-6-1 14:04:48

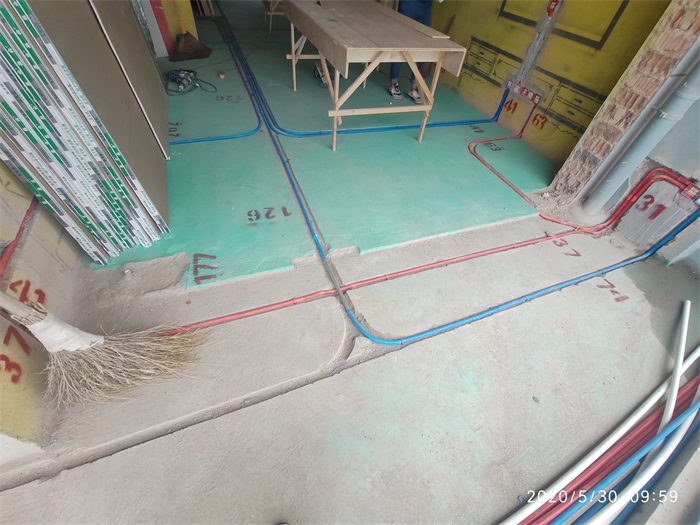

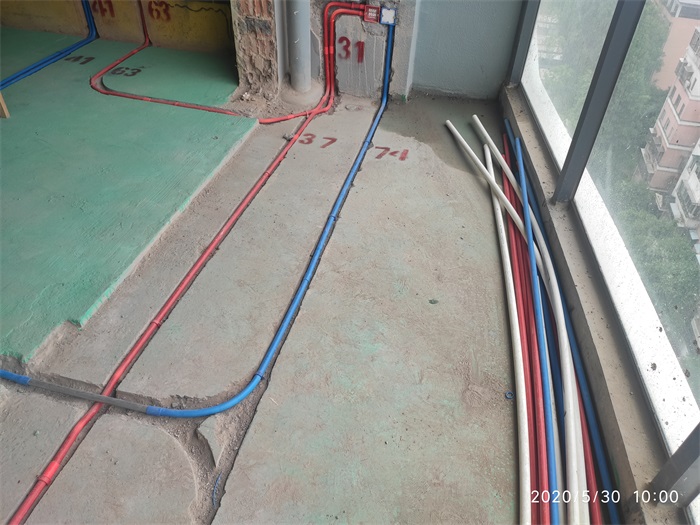

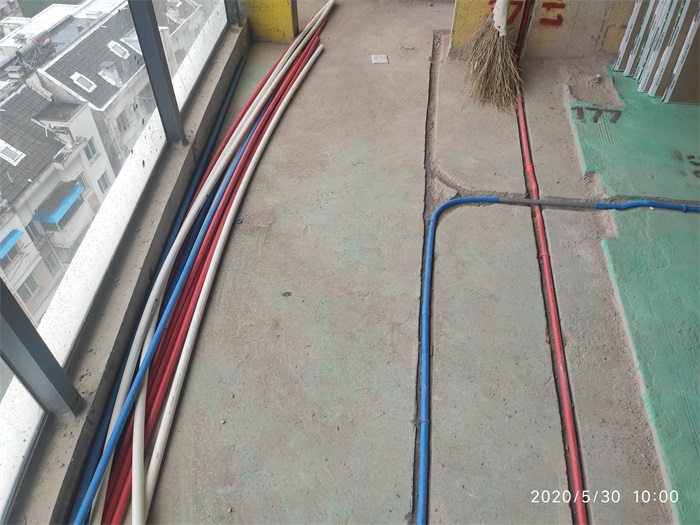

强弱电线管交叉处使用铁管或铁过桥湾交叉，防止信号干扰

发表于 2020-6-1 14:05:20

本帖最后由格堂小范于 2020-7-7 11:23 编辑

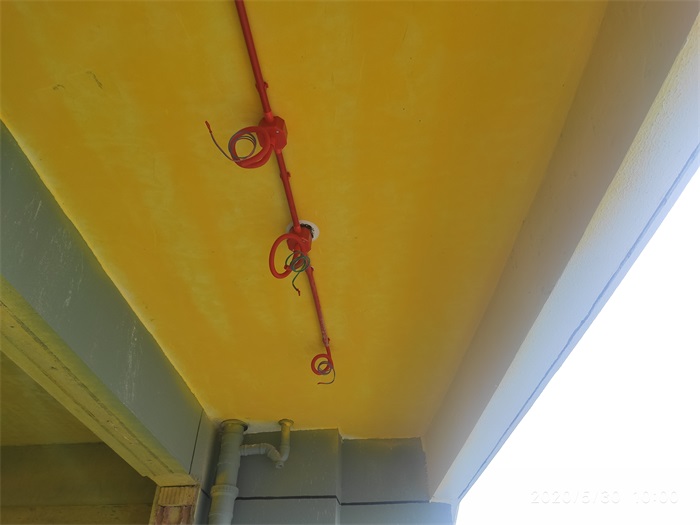

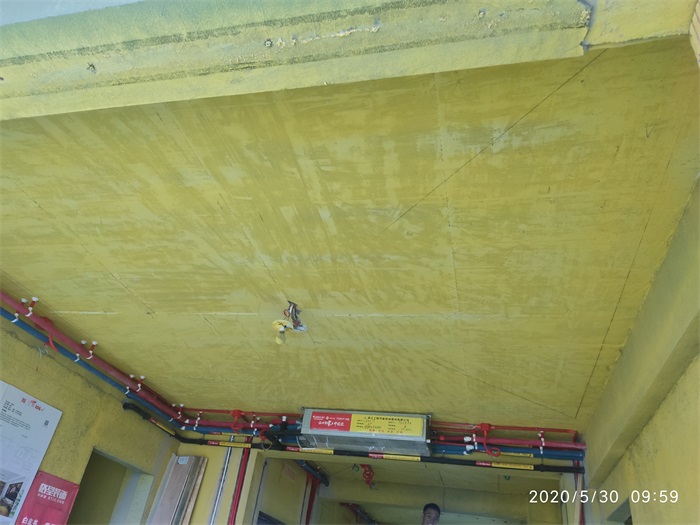

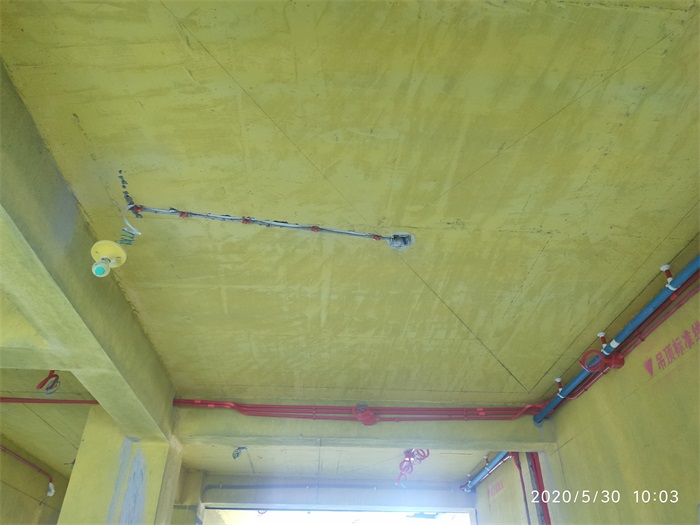

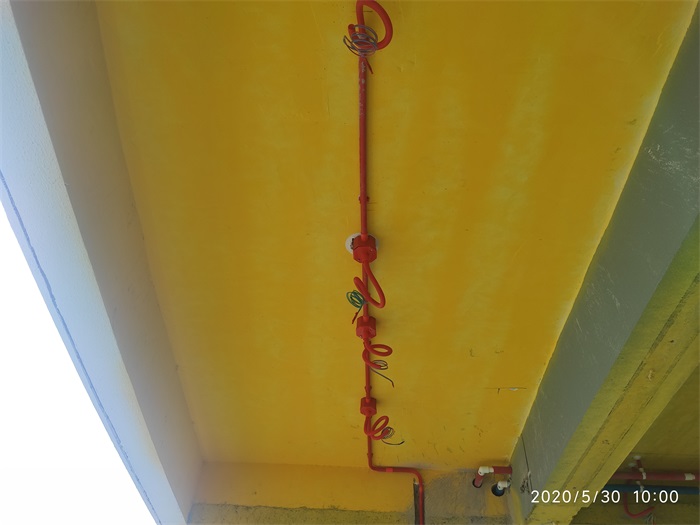

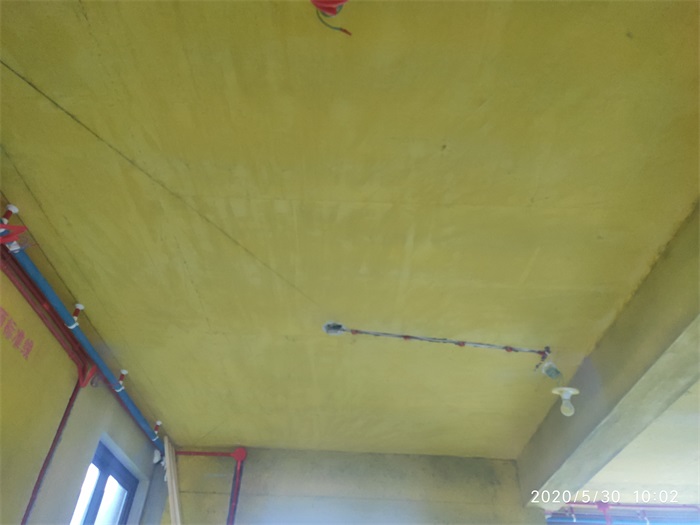

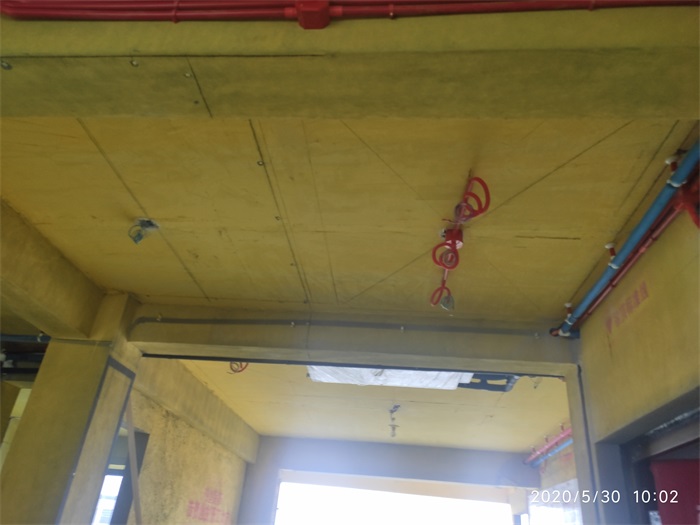

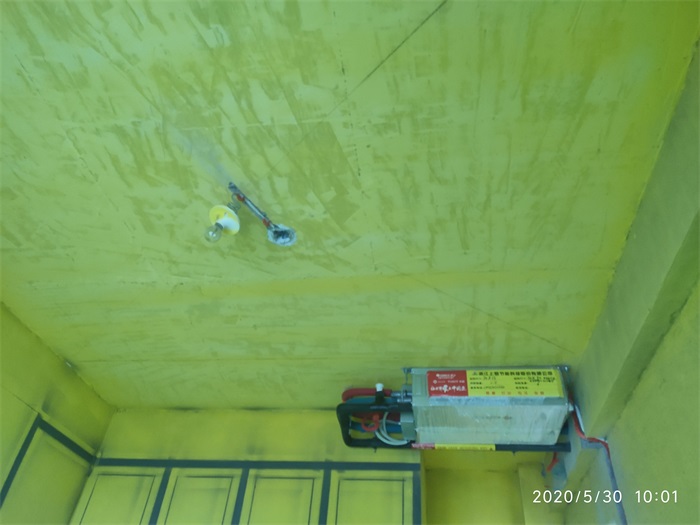

吊顶内布线应穿管，筒灯位置布线，应按照要求用波纹管套到位，吊顶灯线用八角盒分开，顶面线管用U形卡固定

发表于 2020-6-1 14:05:54

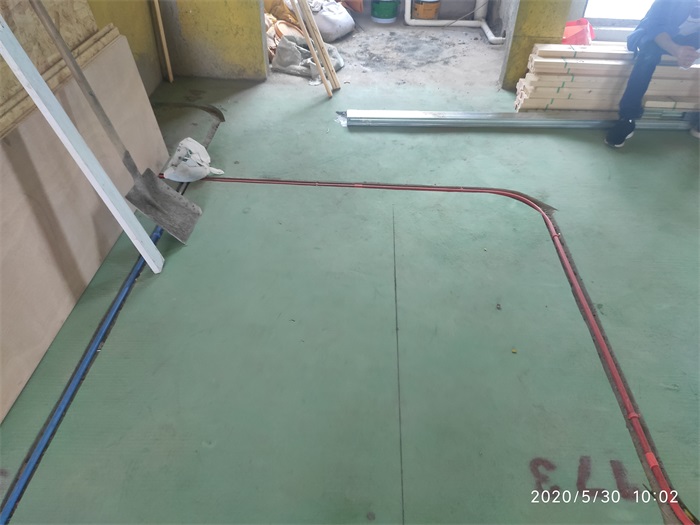

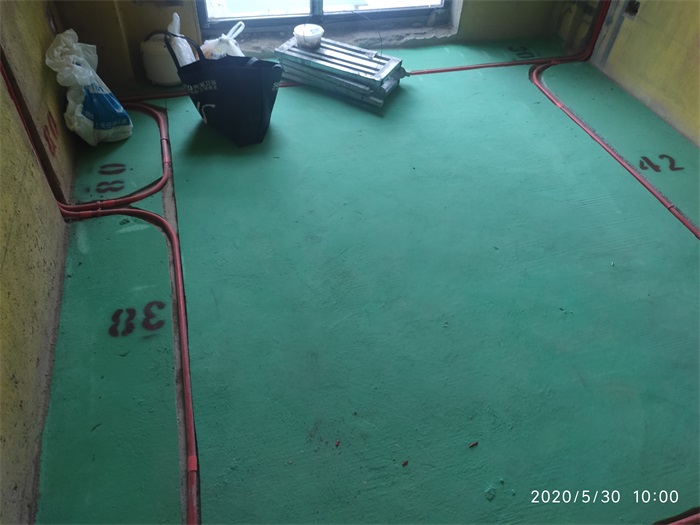

墙角禁止走管，距墙30cm以上

发表于 2020-6-1 14:07:05

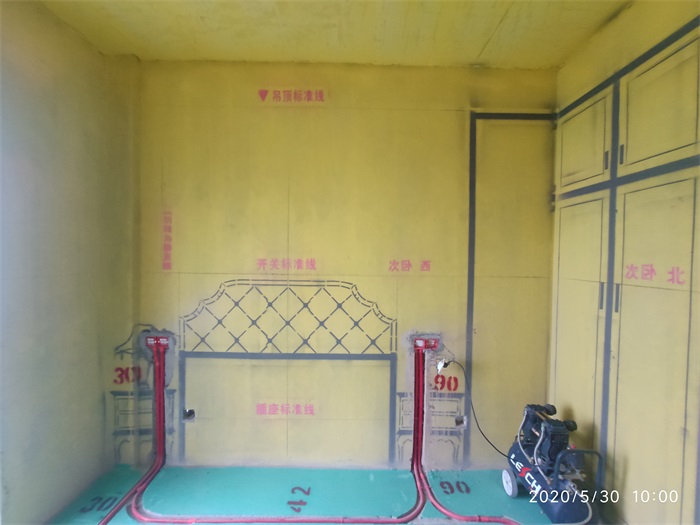

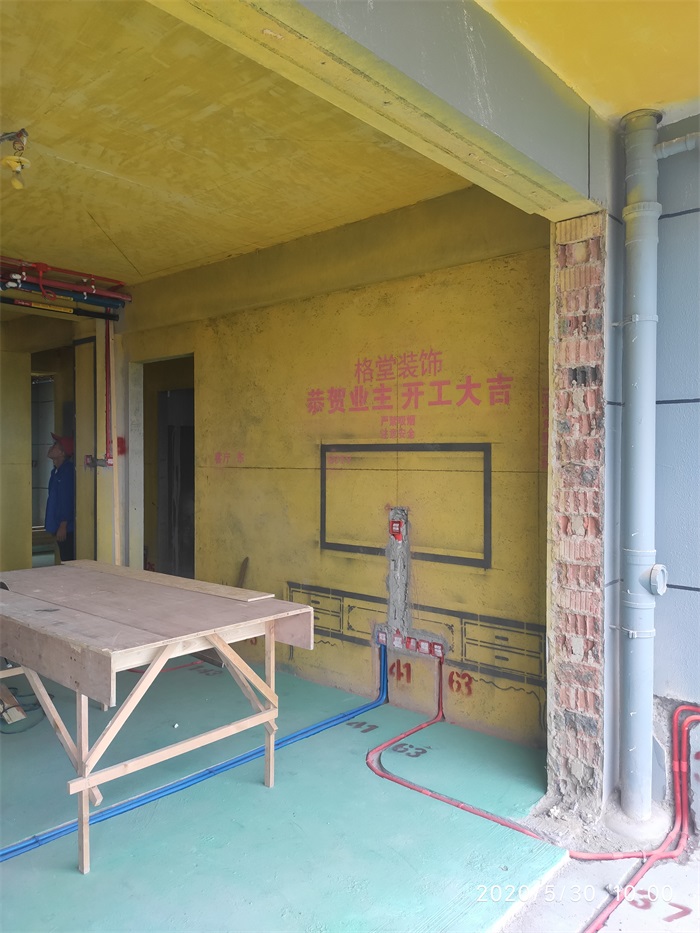

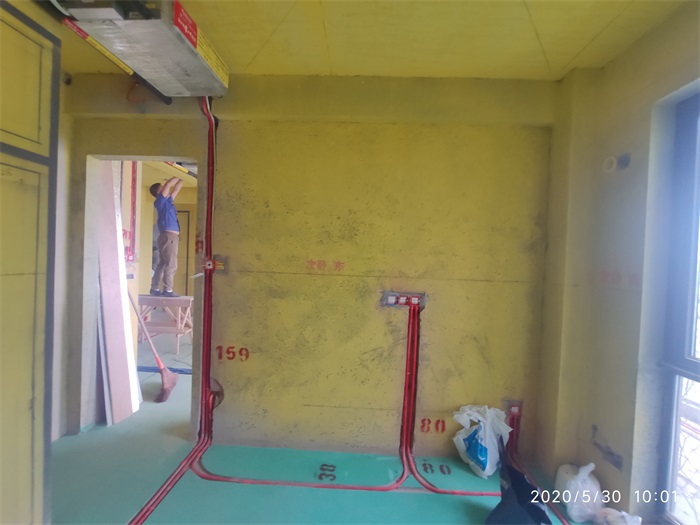

床头柜插座:80cm(护墙板和客户特殊要求的根据实际调整)

发表于 2020-6-1 14:08:02

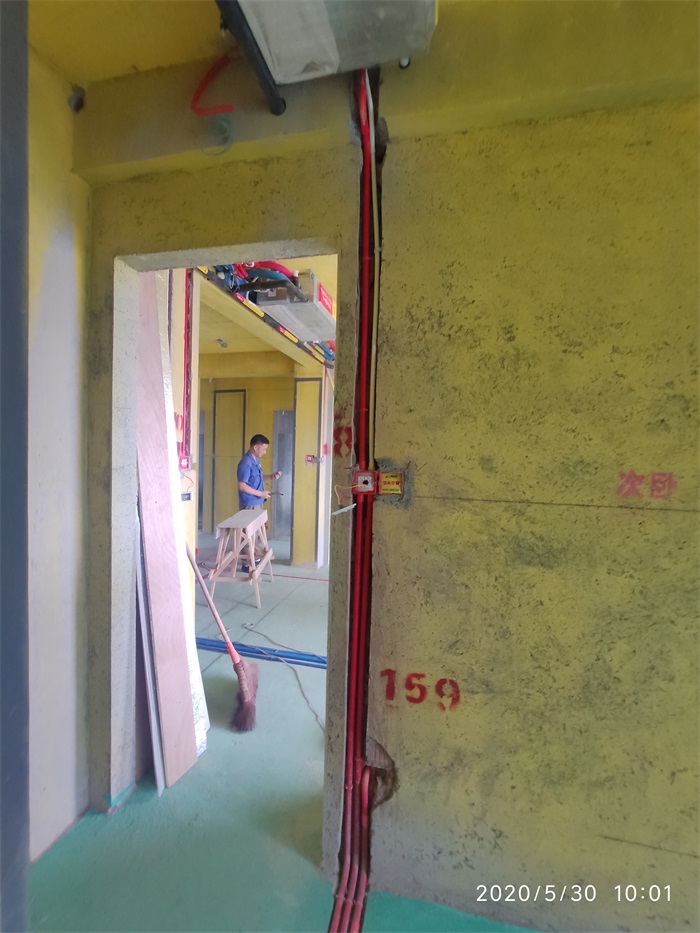

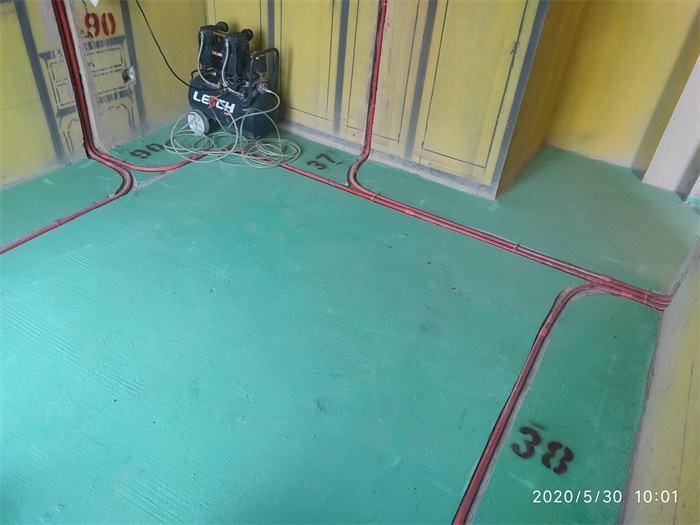

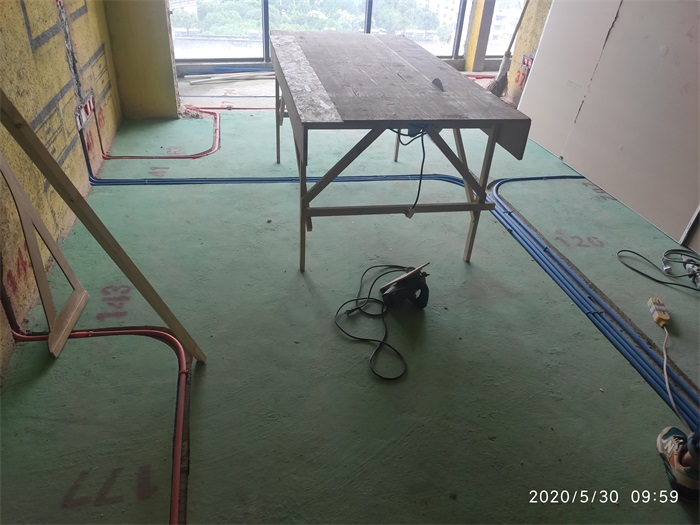

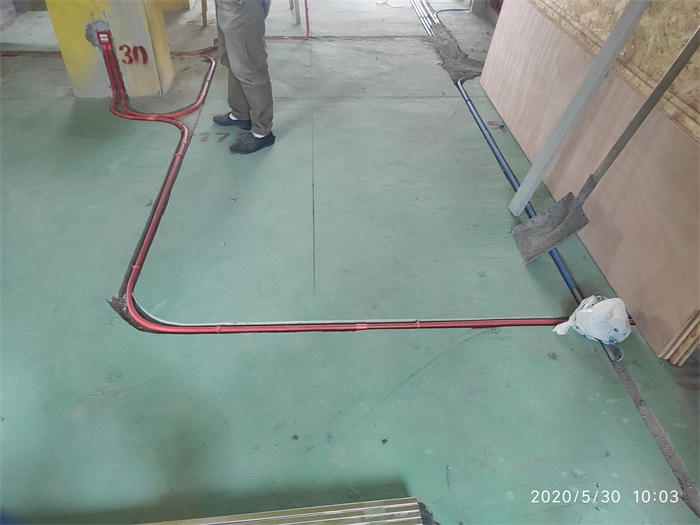

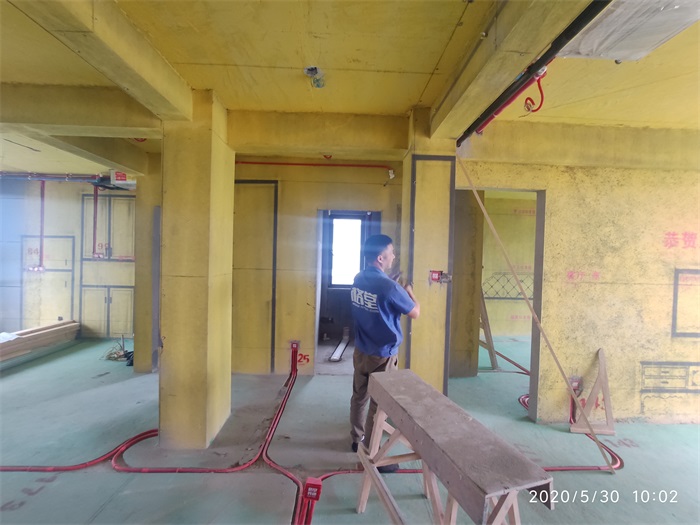

红色线管代表强电

发表于 2020-6-1 14:08:58

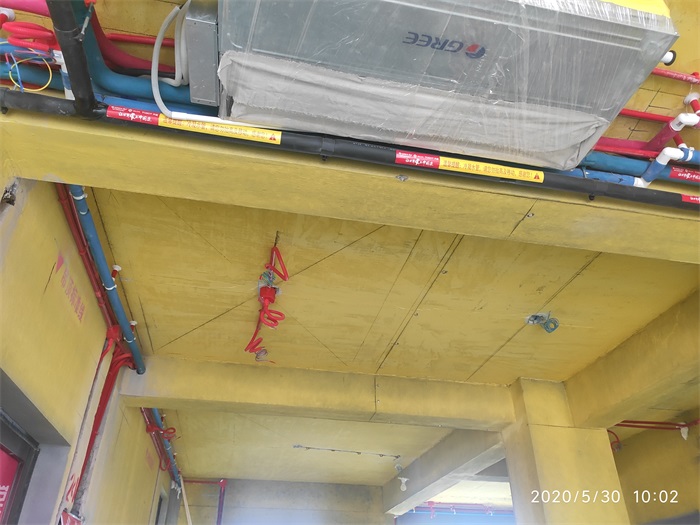

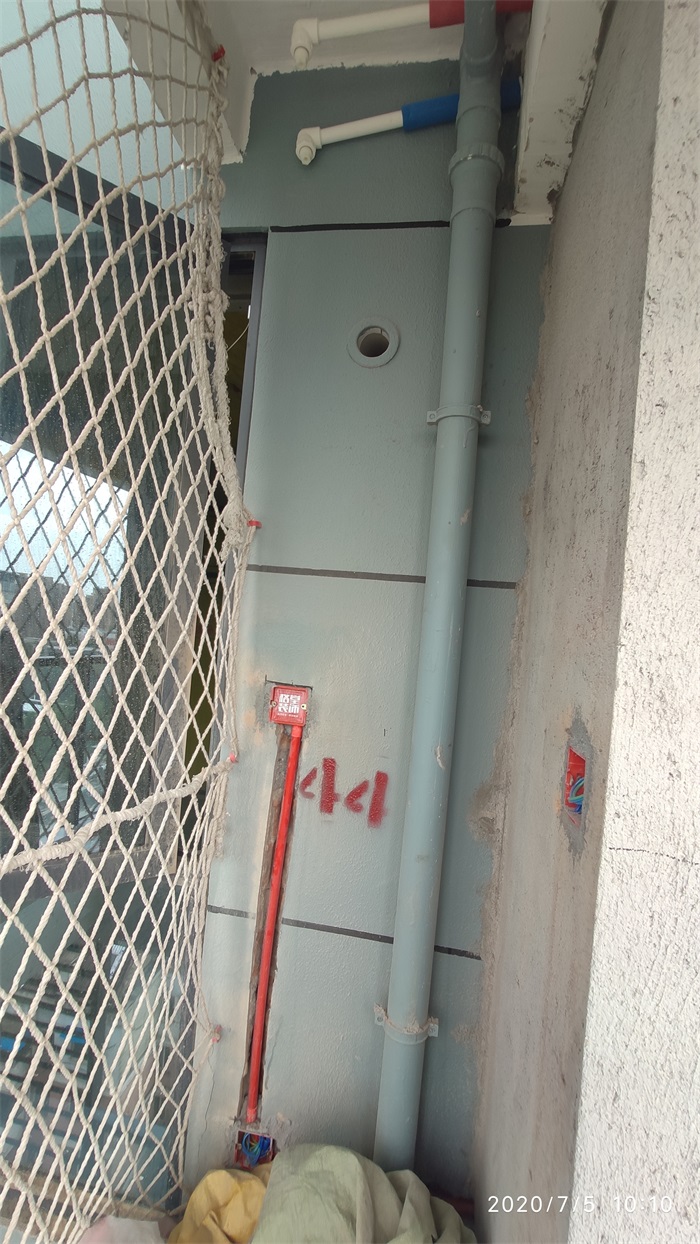

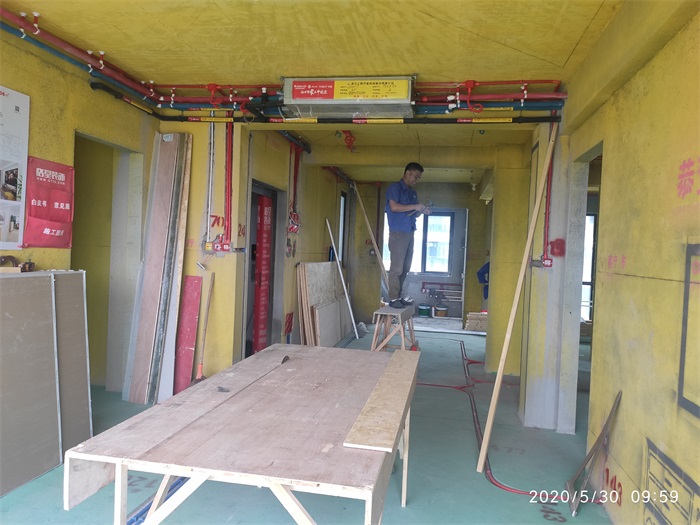

水管吊卡间距小于80cm，蓝色保温棉代表冷水

发表于 2020-6-1 14:22:44

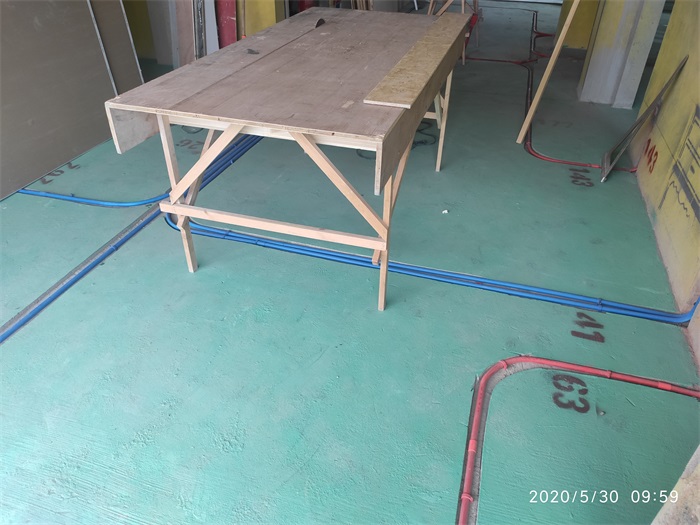

并排两根以上线管，固定采用管卡错位顺钉，间隙均匀

发表于 2020-6-1 14:23:59

所有电线必须穿管，顶面不能开槽的，应套黄蜡管保护
