阳光水岸10-1-90#130㎡北欧——三月春光

发表于 2020-4-11 15:07:16

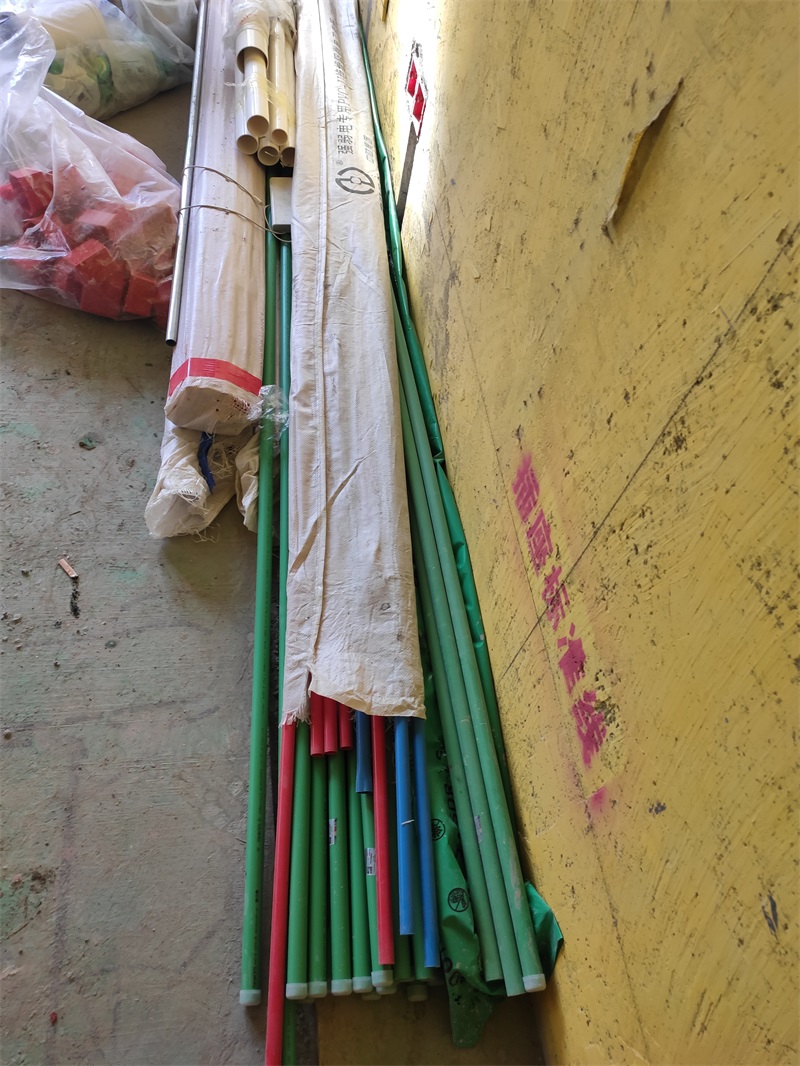

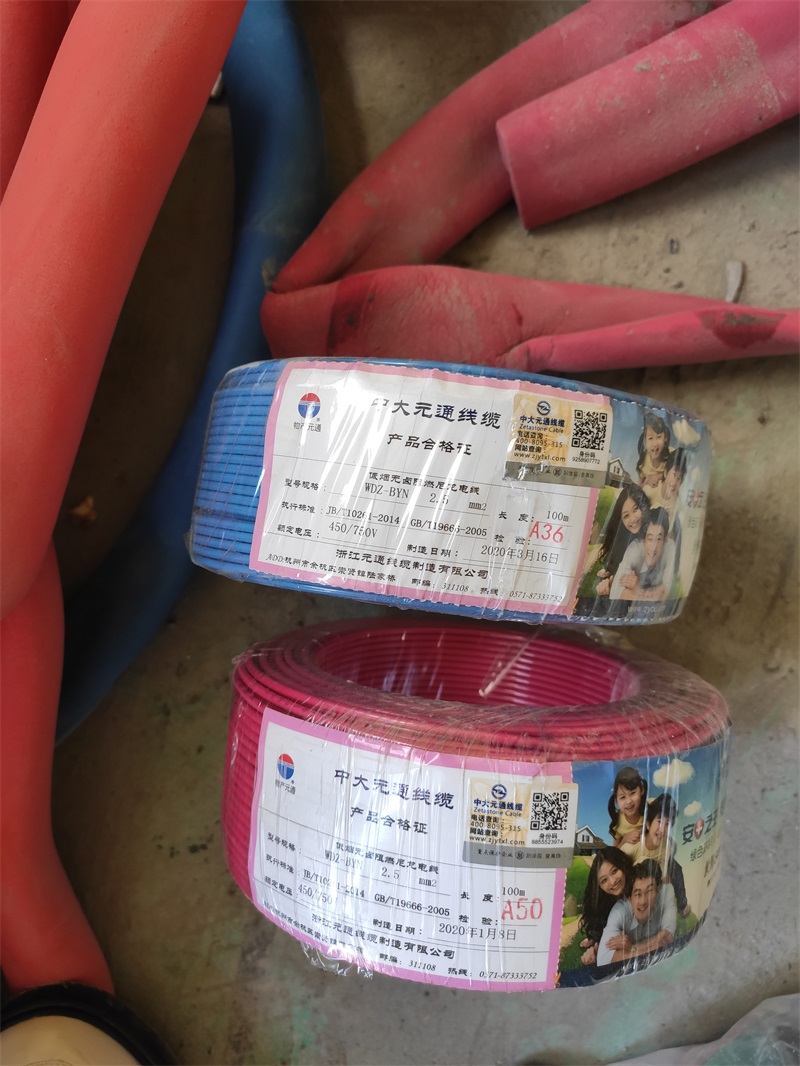

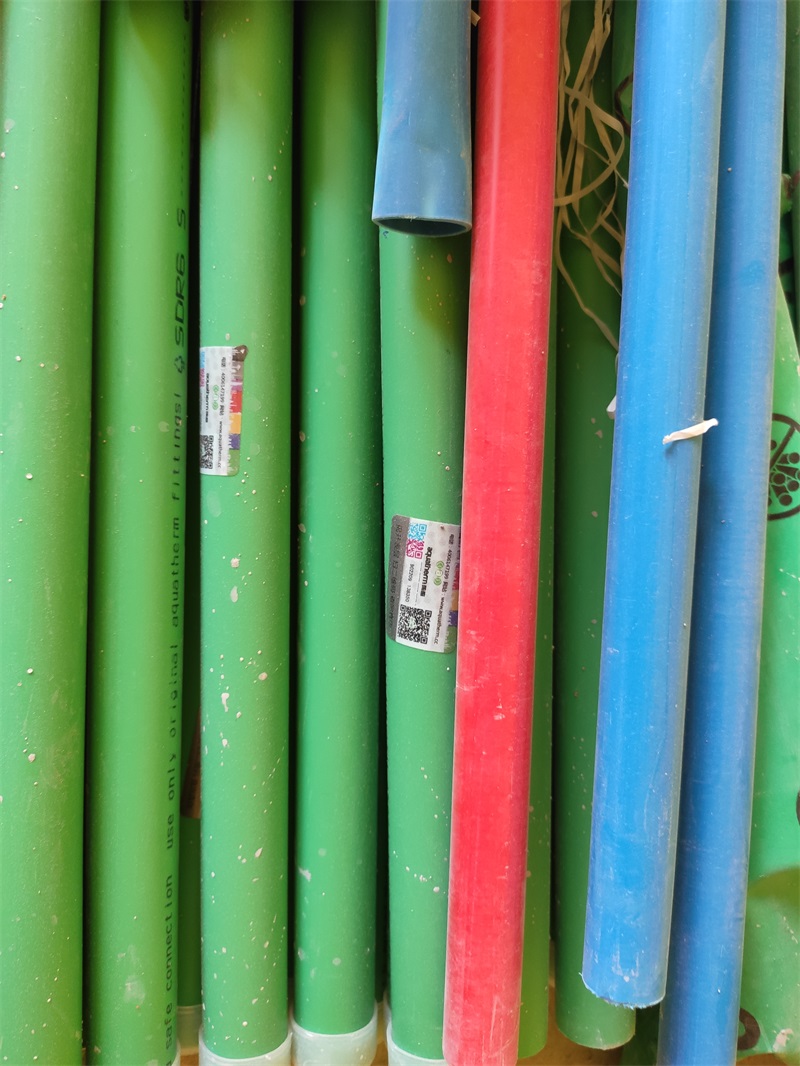

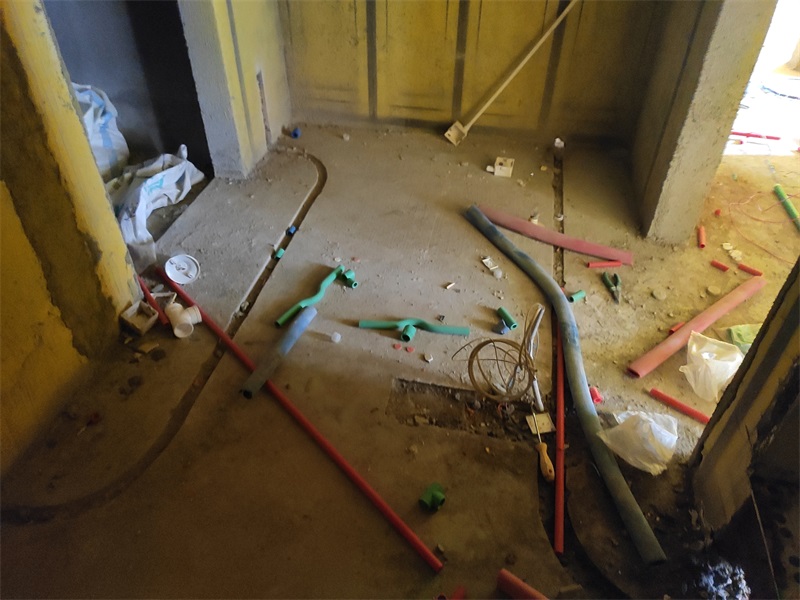

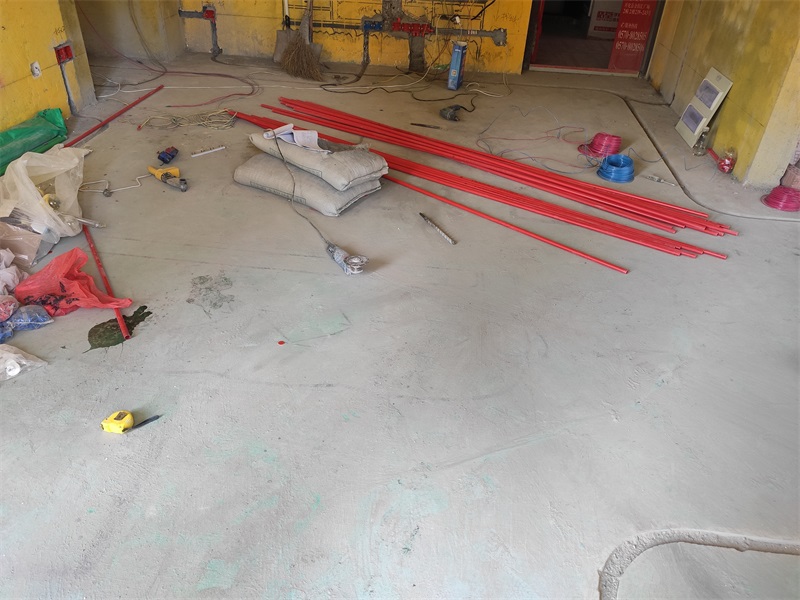

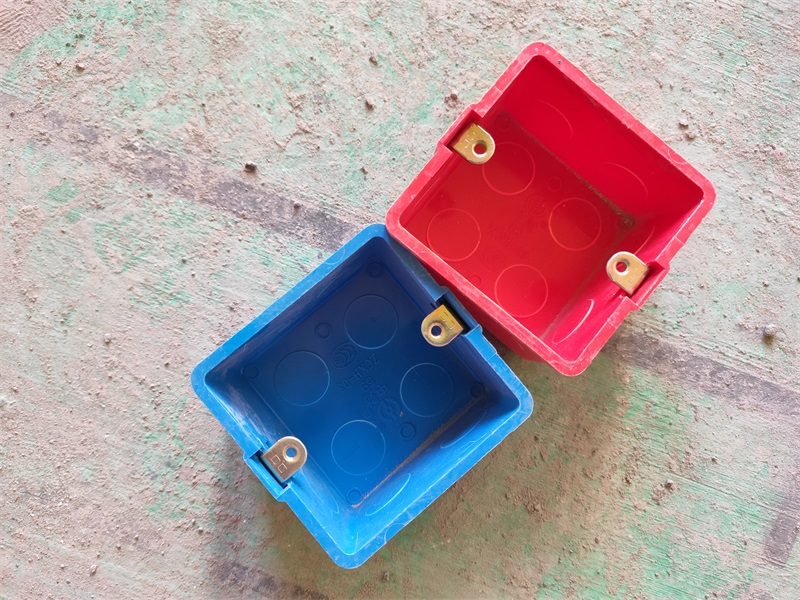

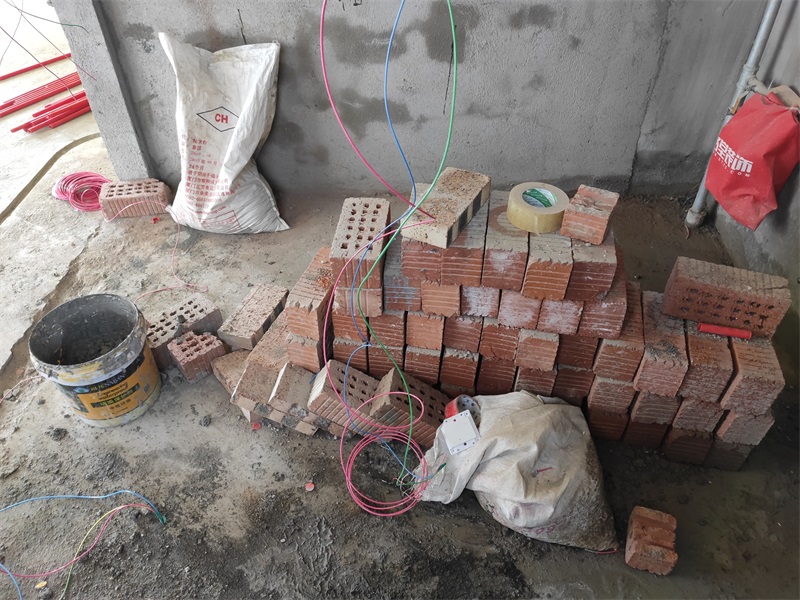

水电材料

发表于 2020-4-11 15:08:03

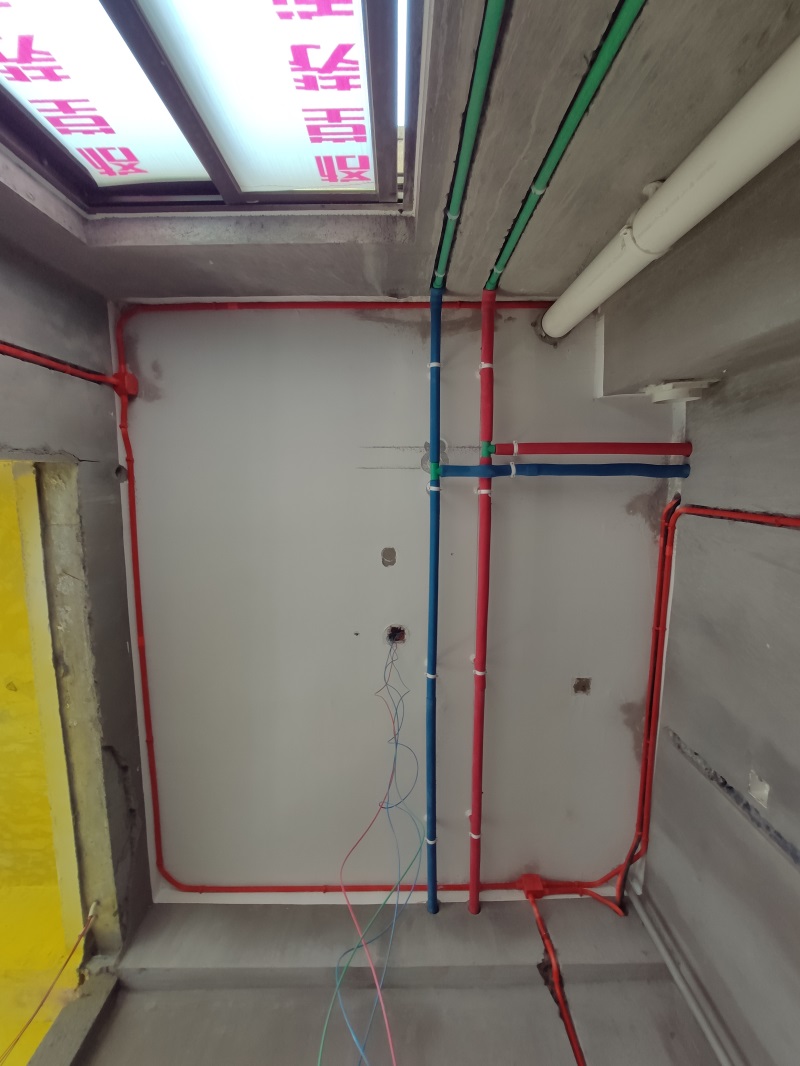

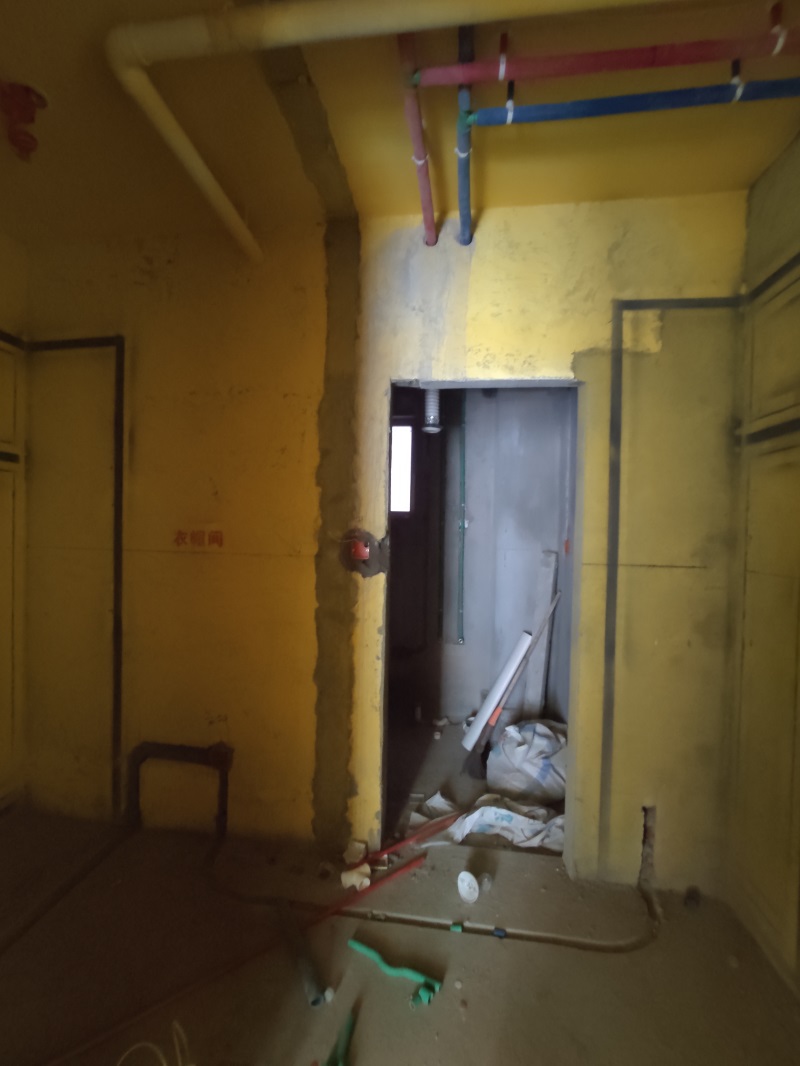

红色保温棉代表热水，蓝色保温棉代表冷水

发表于 2020-4-11 15:09:35

水管吊卡间距小于80cm，转角15CM处增加吊卡增加水管稳定性

发表于 2020-4-11 15:10:46

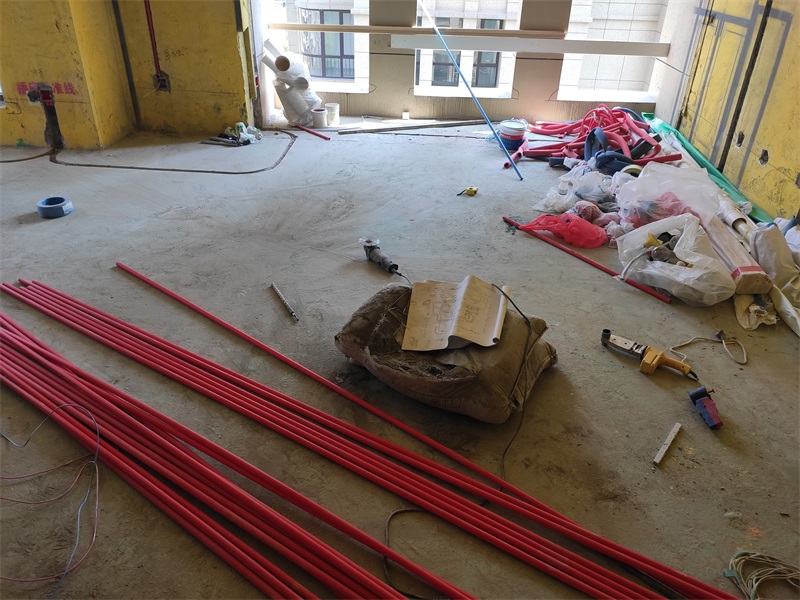

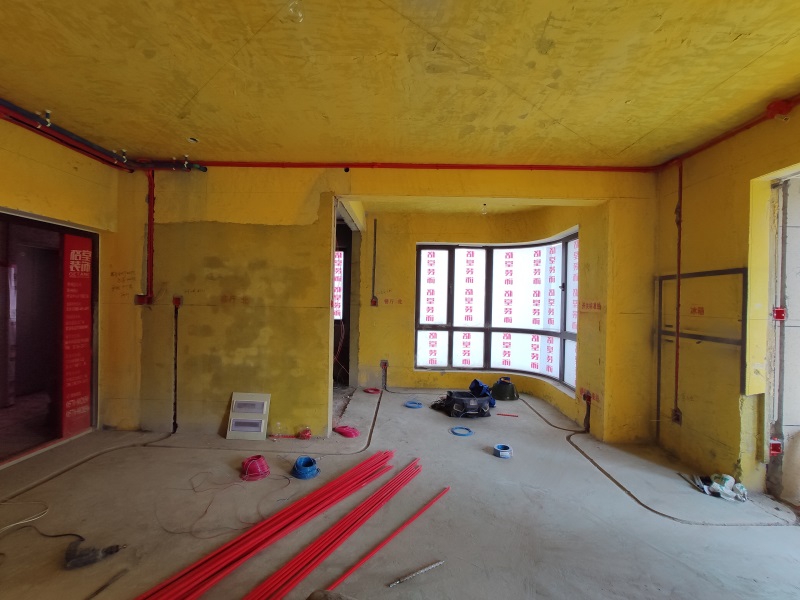

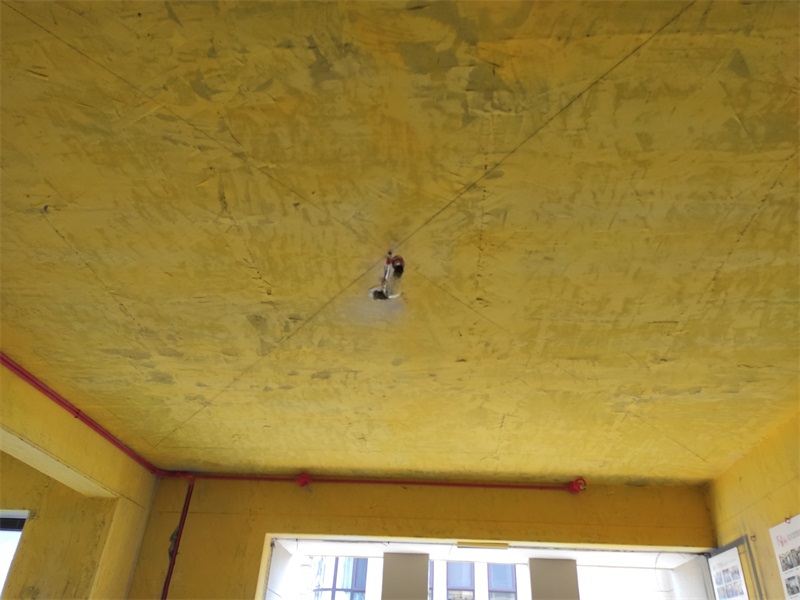

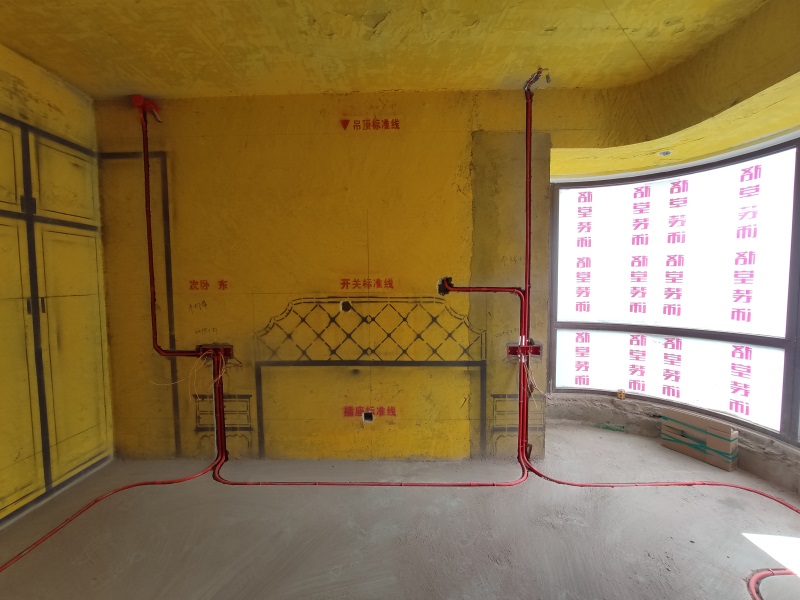

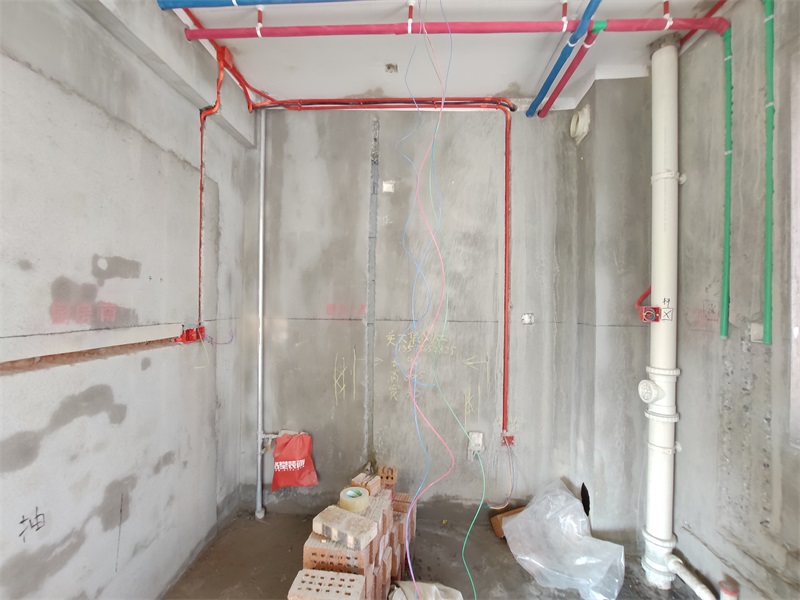

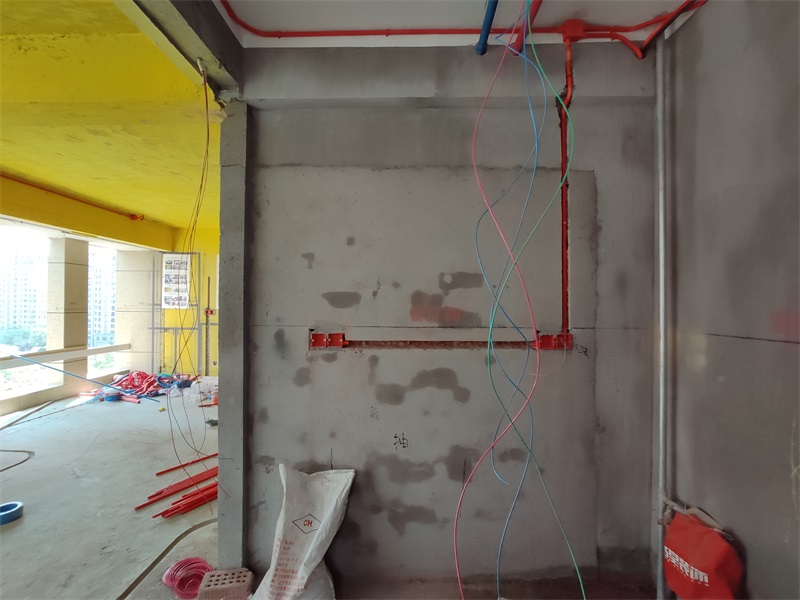

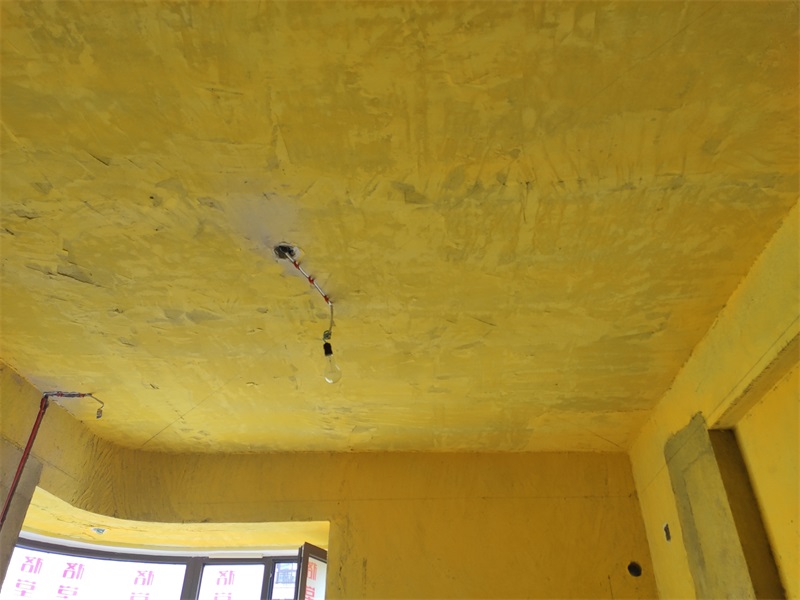

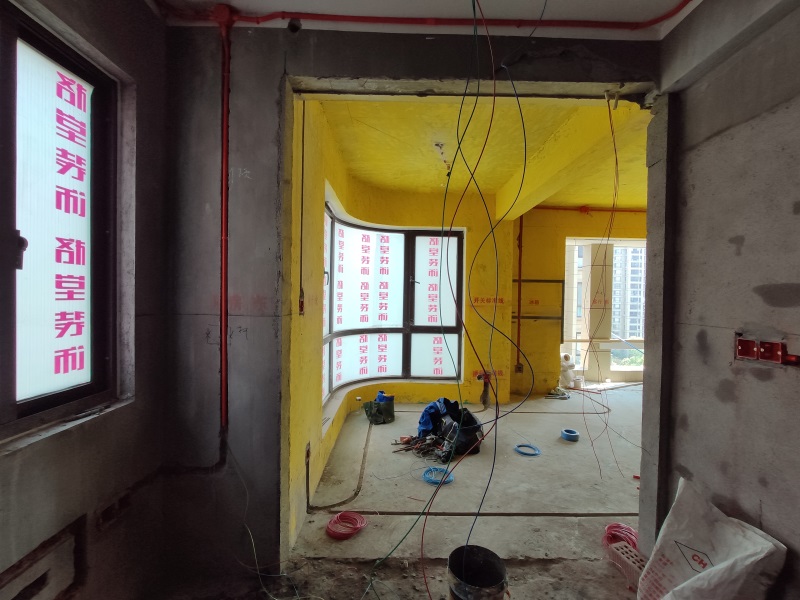

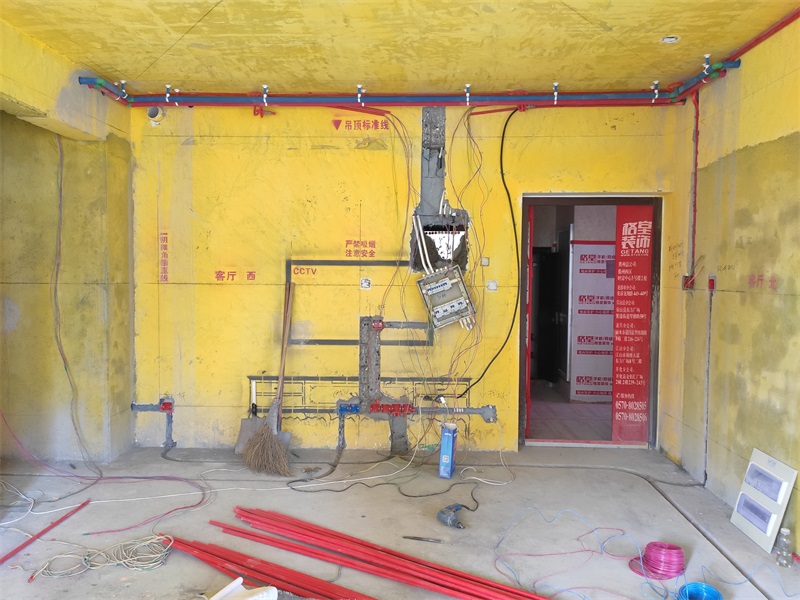

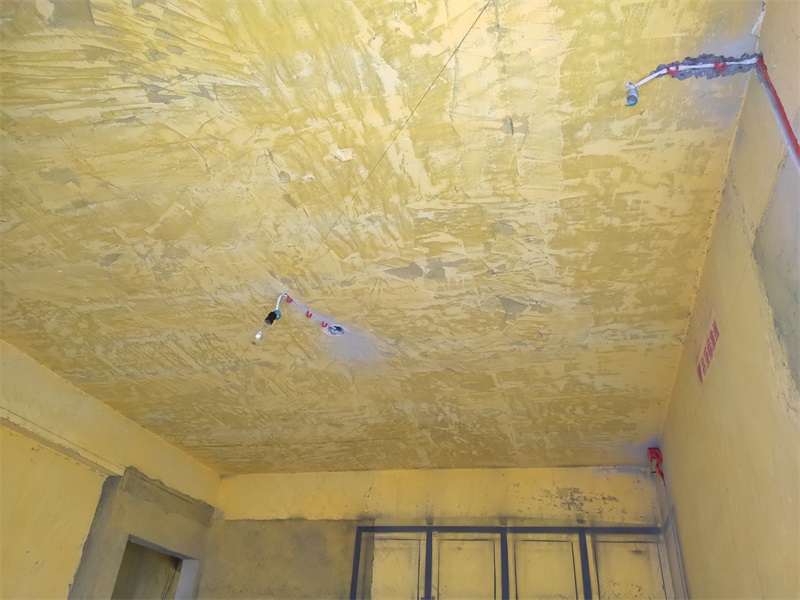

红色线管代表强电，顶部线路用黄腊管保护到位

发表于 2020-4-11 15:12:17

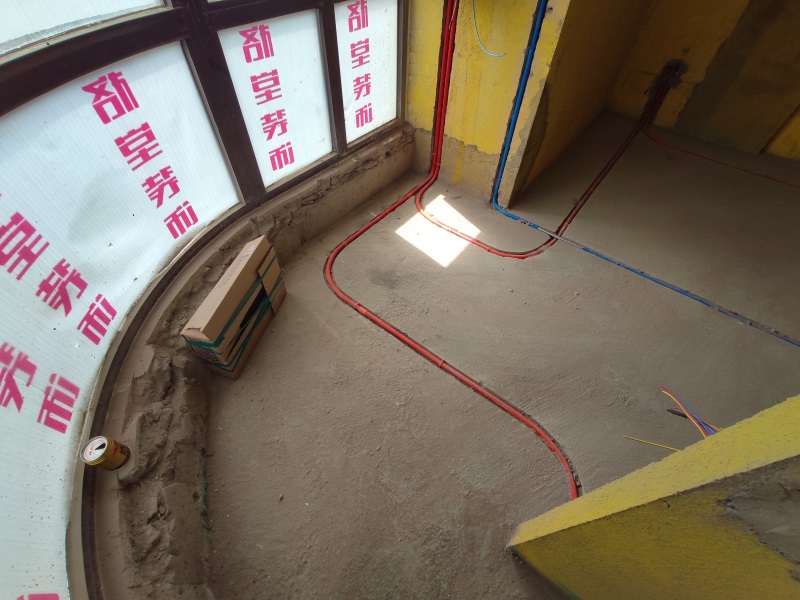

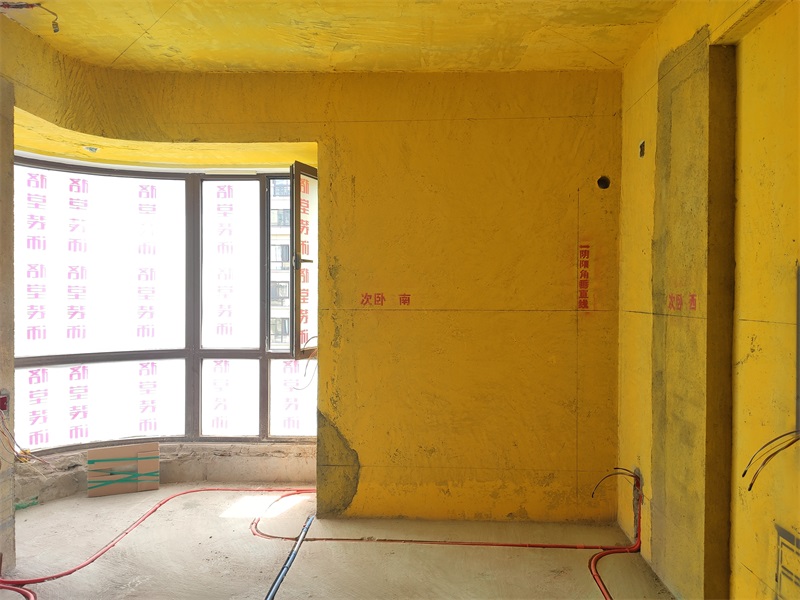

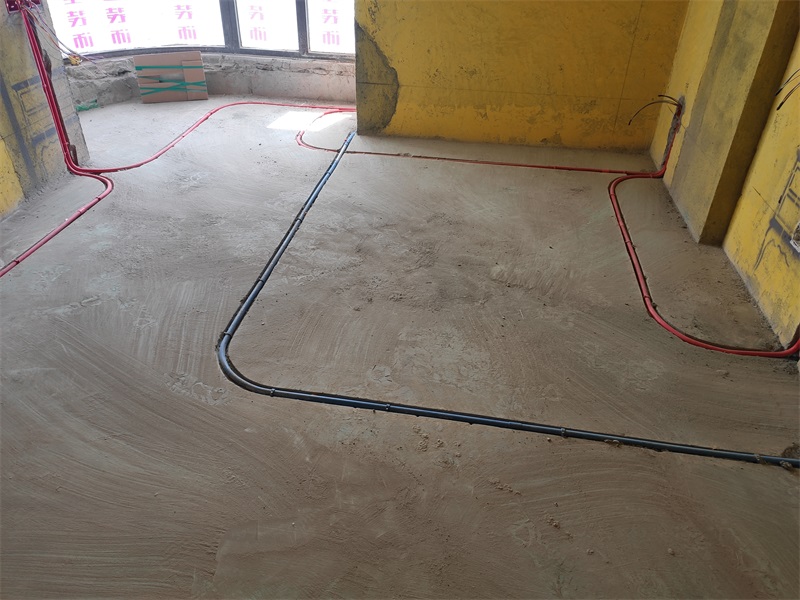

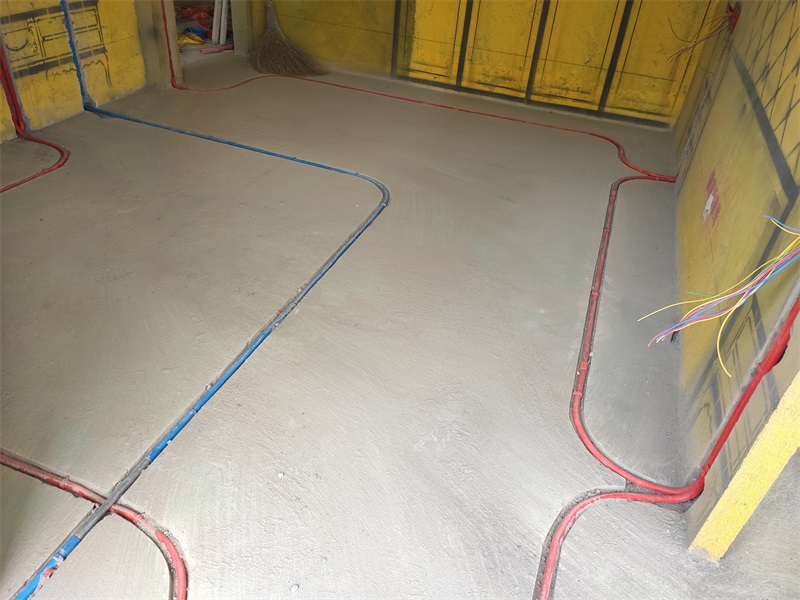

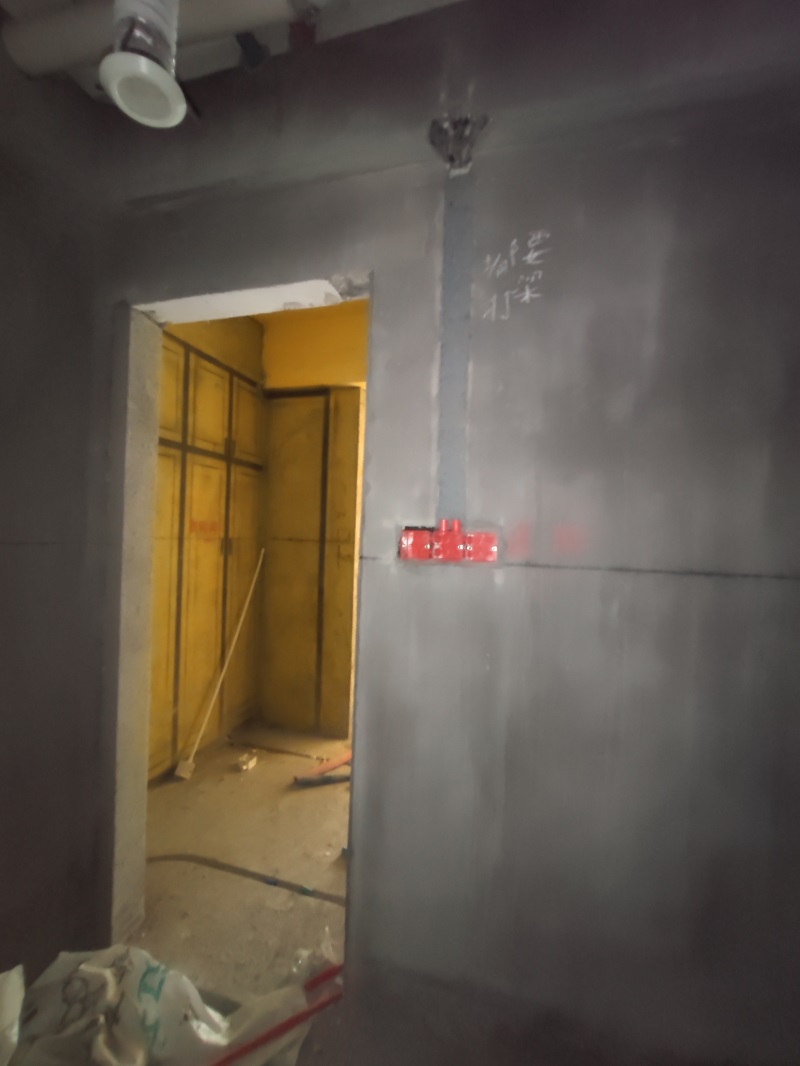

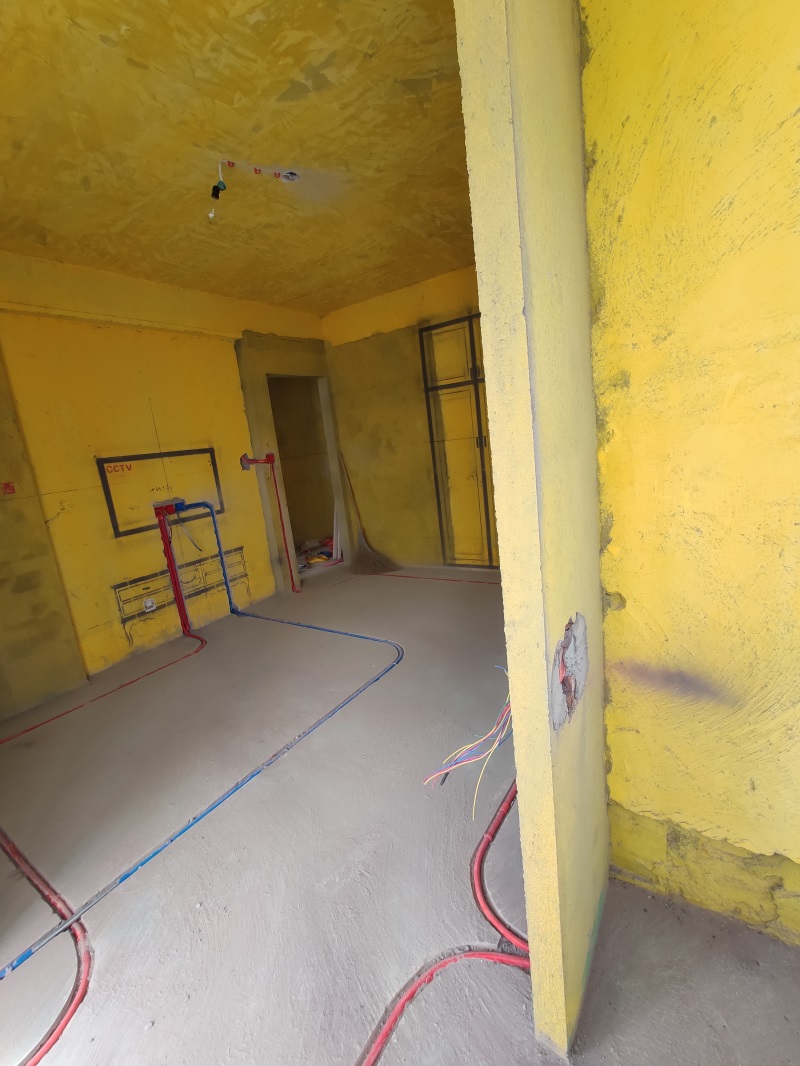

强弱电布管尽量避免交叉安装，如有交叉，必须使用铁管或铁过桥弯交叉，防止信号干扰

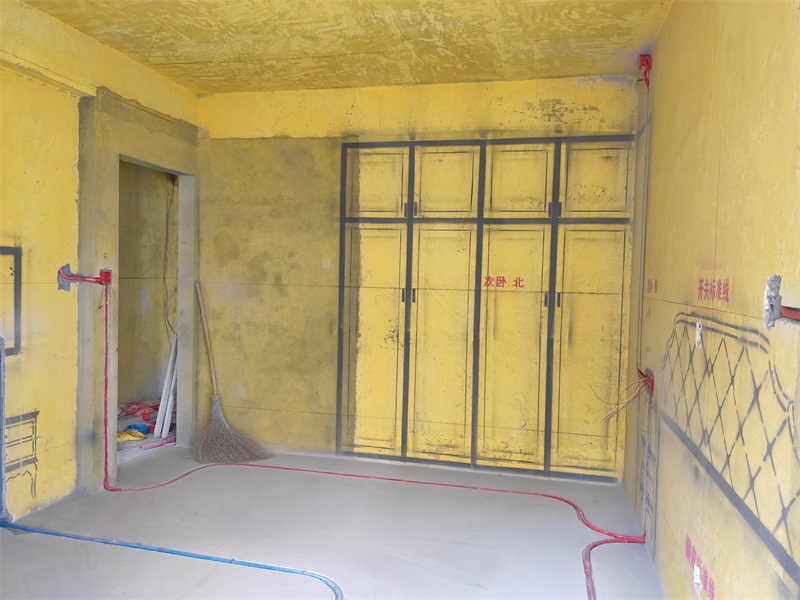

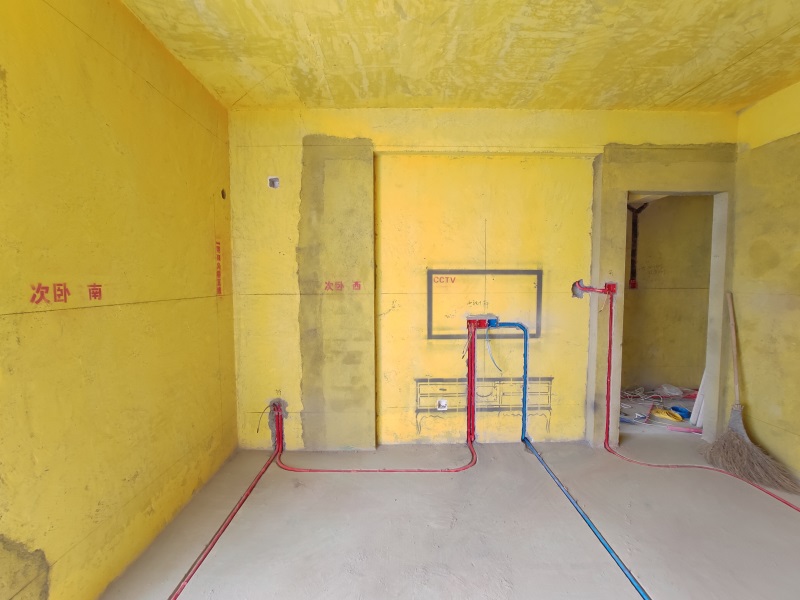

强弱电布管相距30cm以上，墙角禁止走管，距墙30cm以上

发表于 2020-4-11 15:13:35

线管转弯处不能用弯头，用弹簧弯曲要不扁不皱

发表于 2020-4-11 15:14:47

所有线管采用直径20中型线管

发表于 2020-4-11 15:18:35

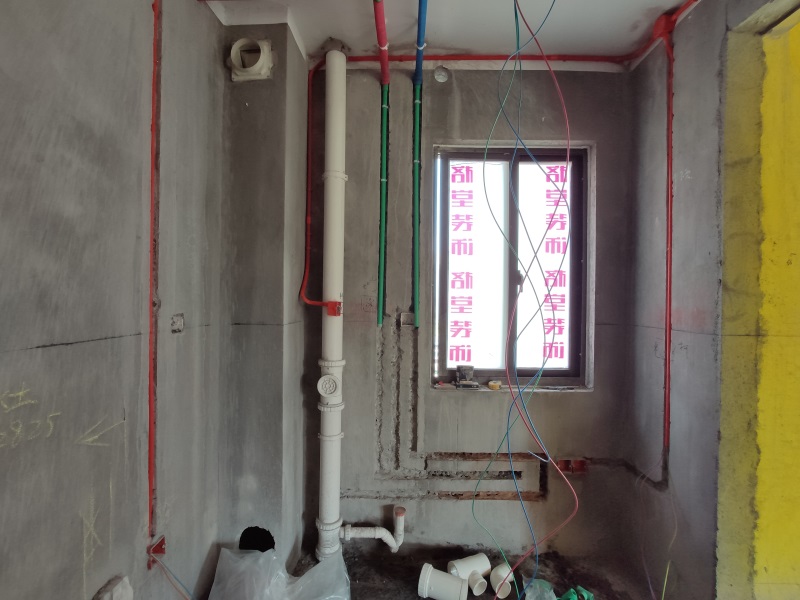

水管吊卡间距应小于80cm，转角处必须要有吊卡,（吊卡距转角处间距不大于15cm)，水管交叉处采用过桥弯头

发表于 2020-4-11 15:19:20

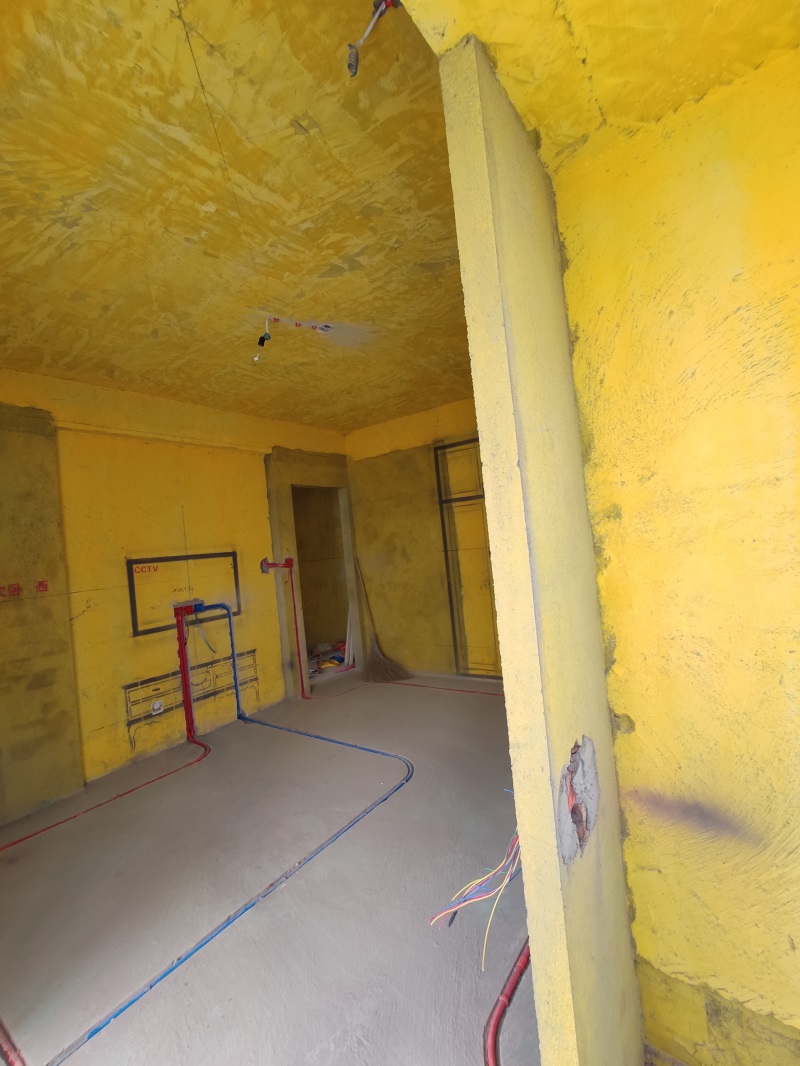

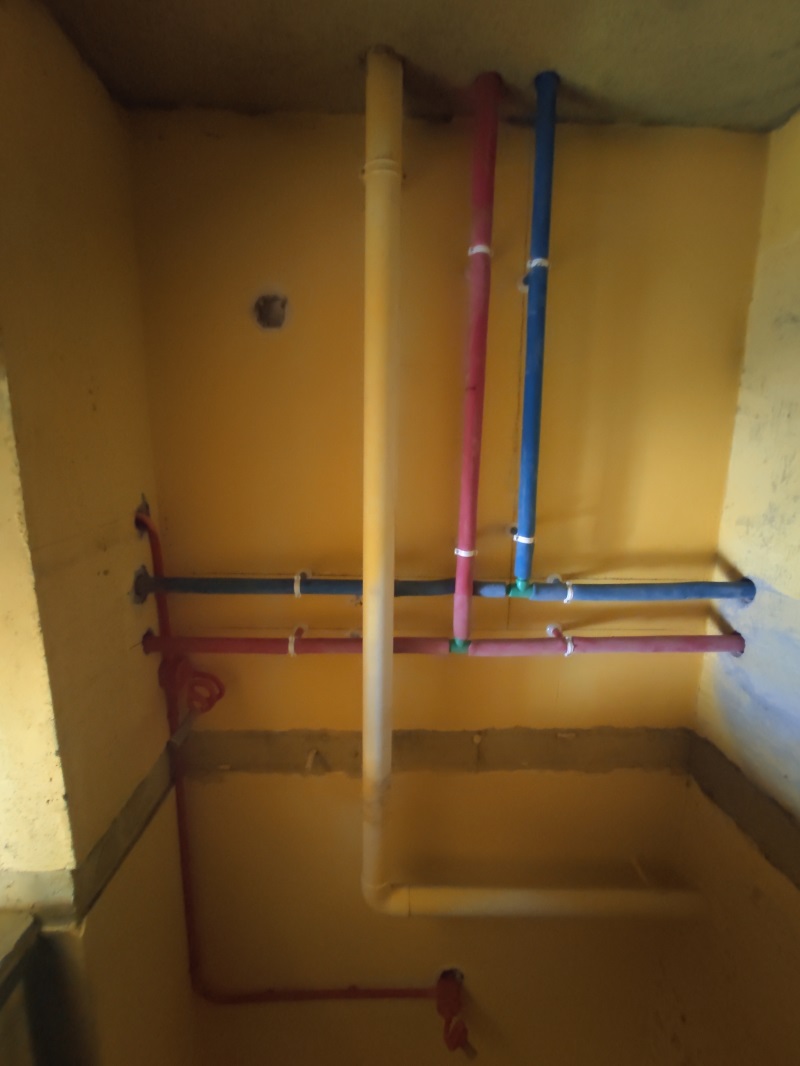

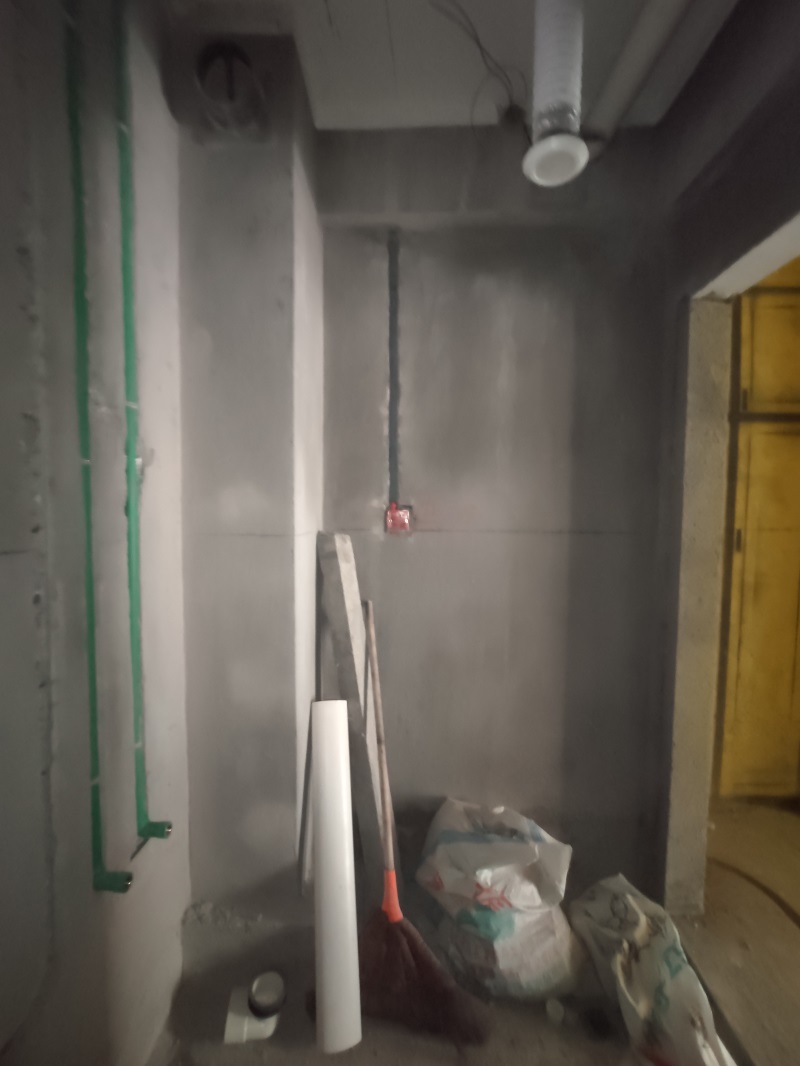

走墙水管采用下垂式安装，贴瓷砖部位不需要包保温棉，水管安排都是左热右冷

发表于 2020-4-11 15:22:24
