郁金香17-1-30#160㎡北欧——魅力之城/成长快乐

发表于 2020-3-18 11:38:51

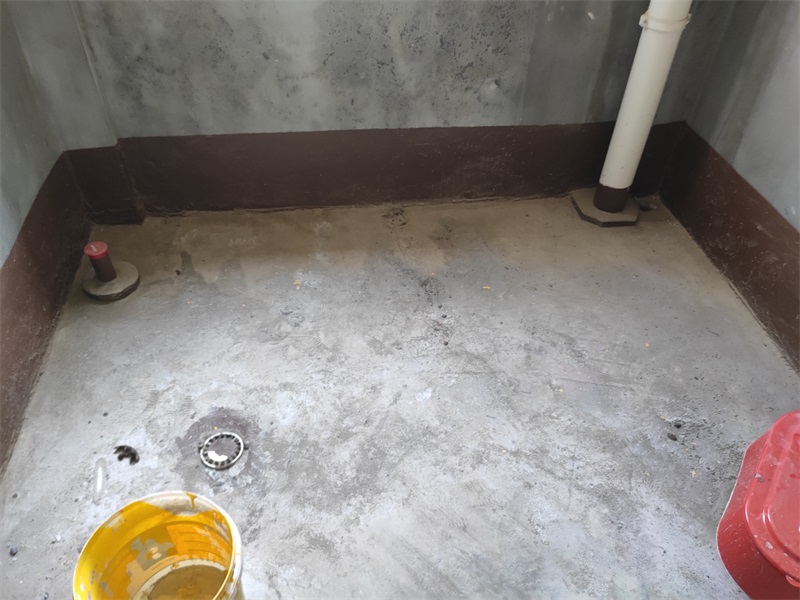

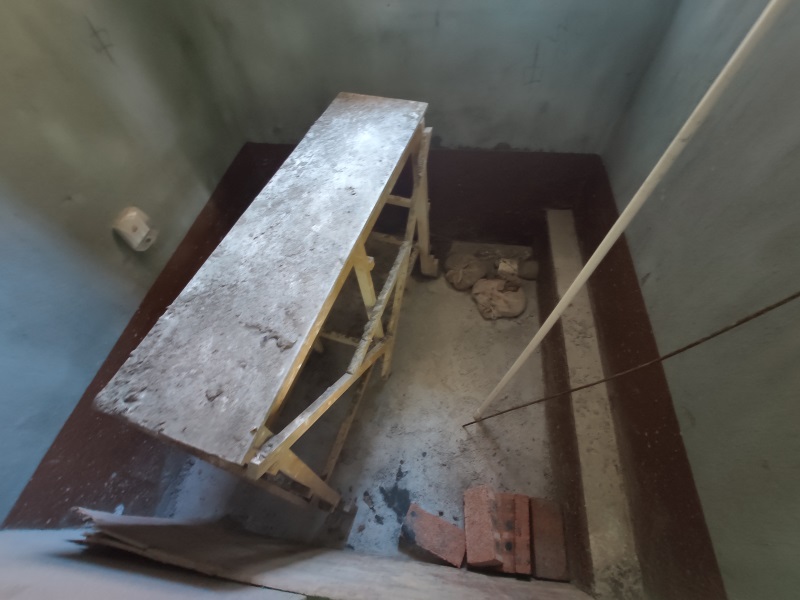

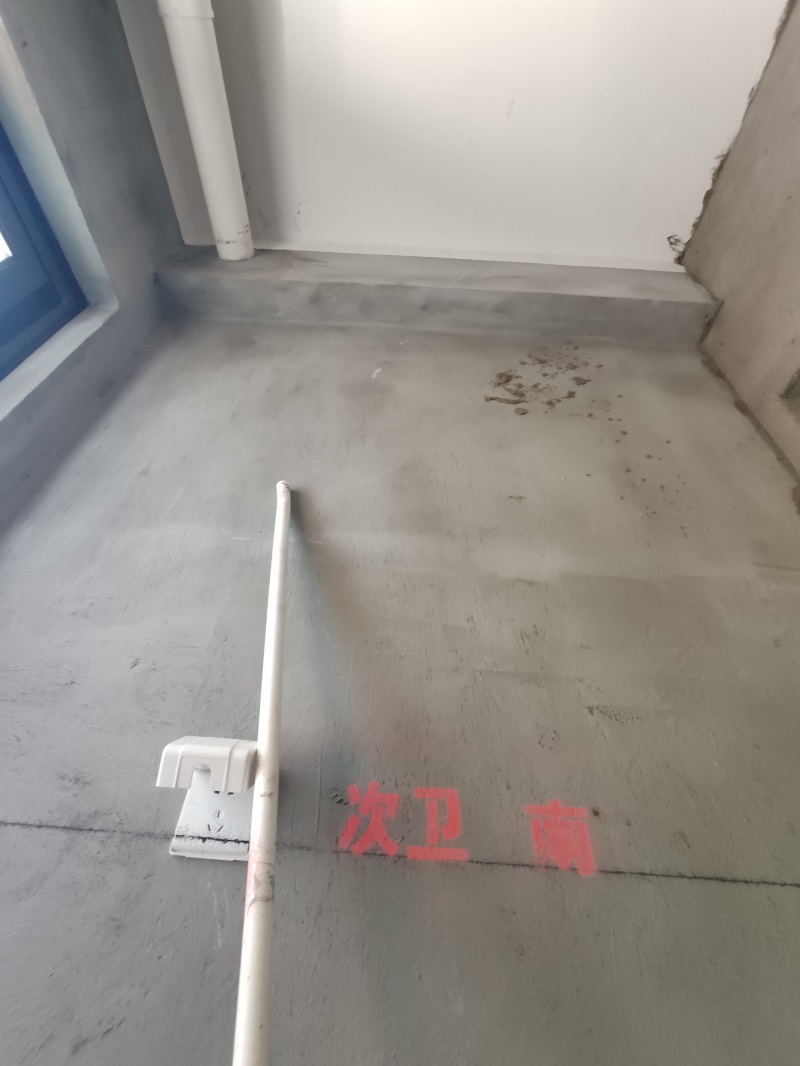

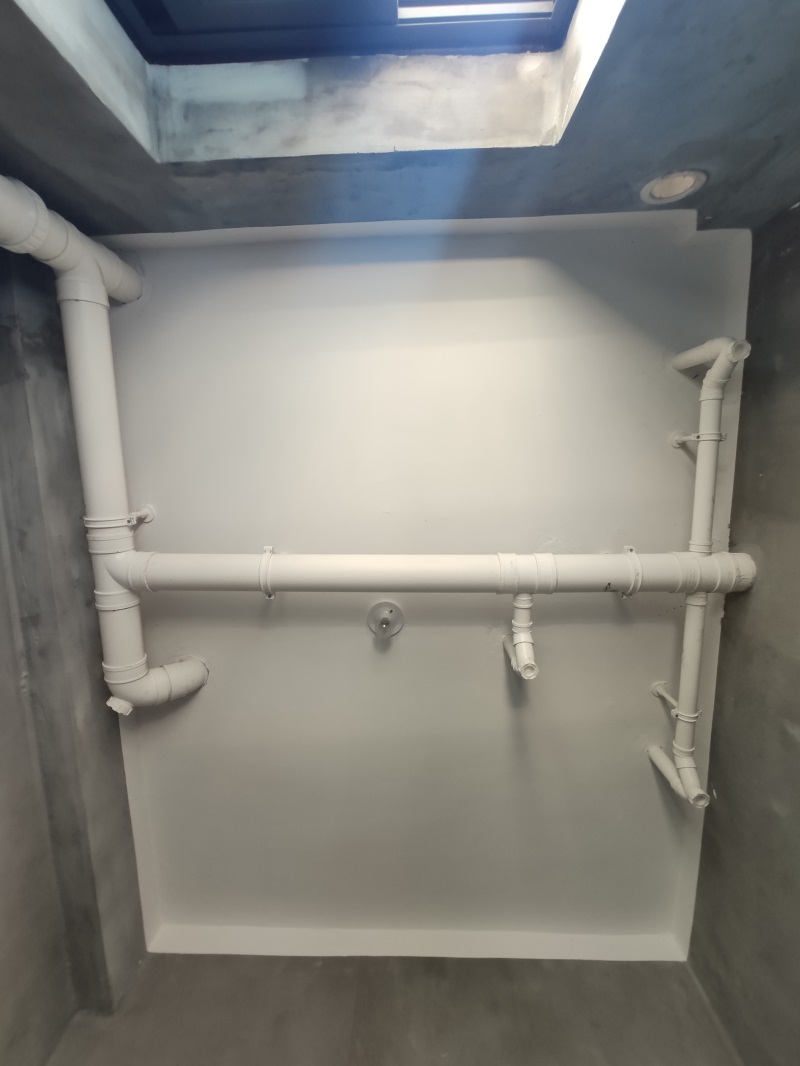

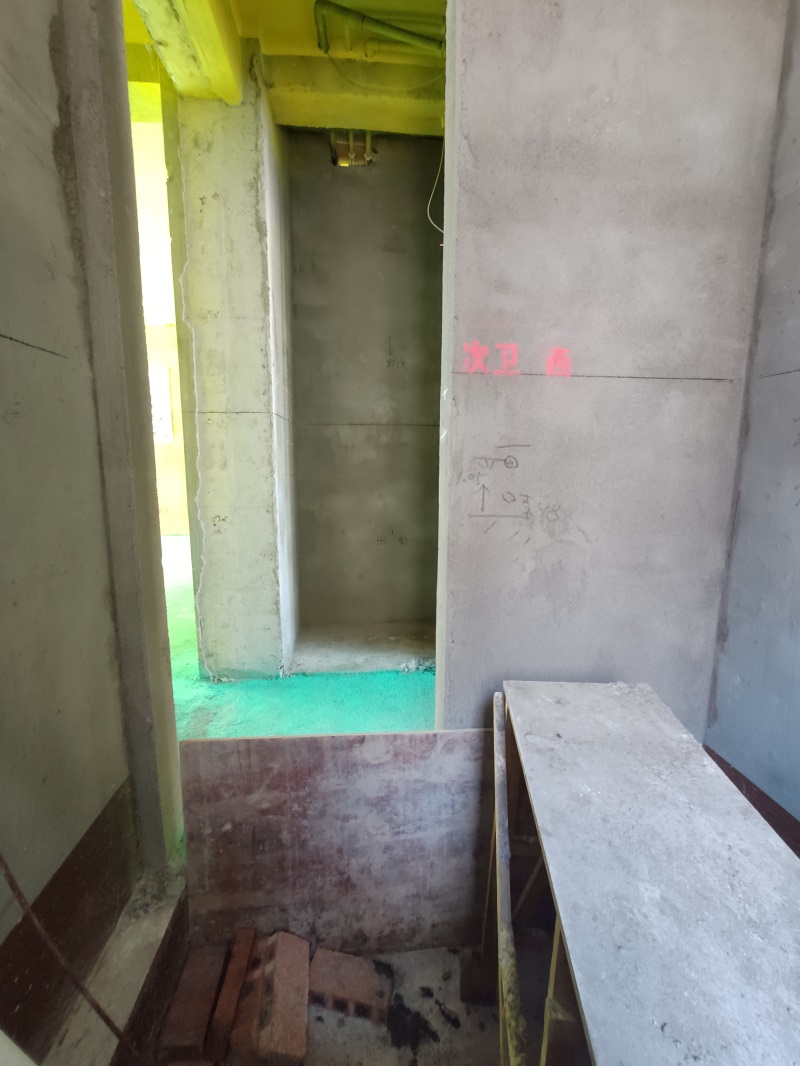

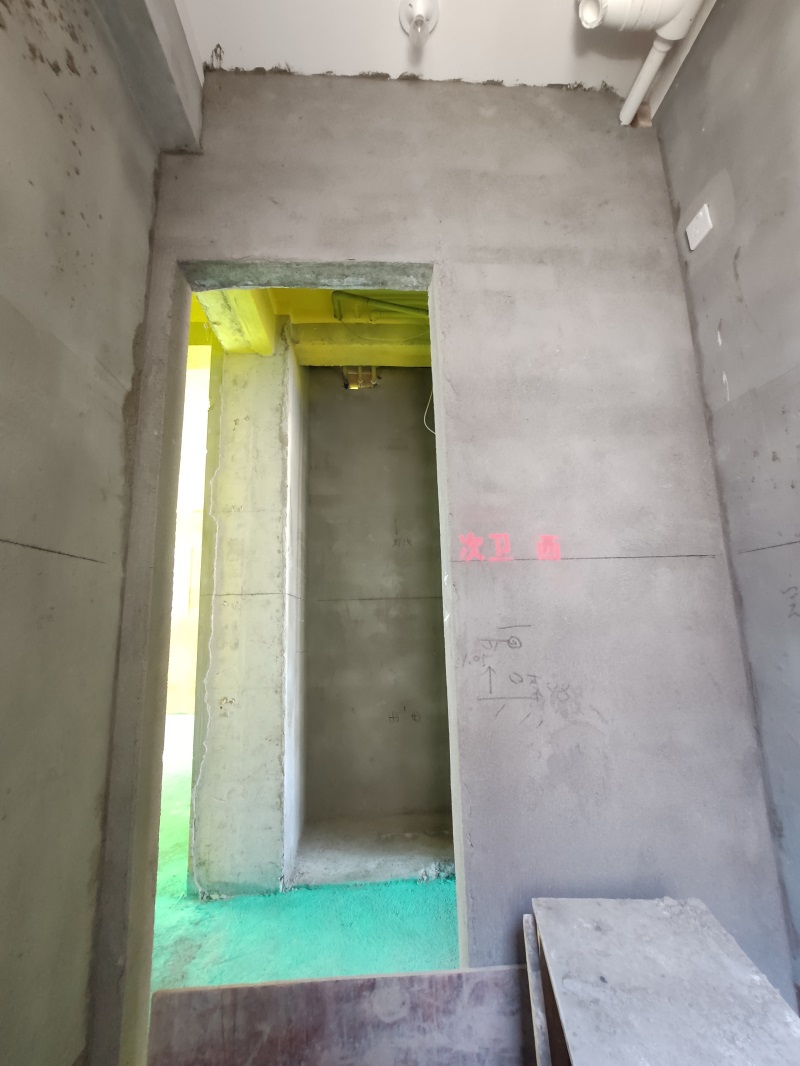

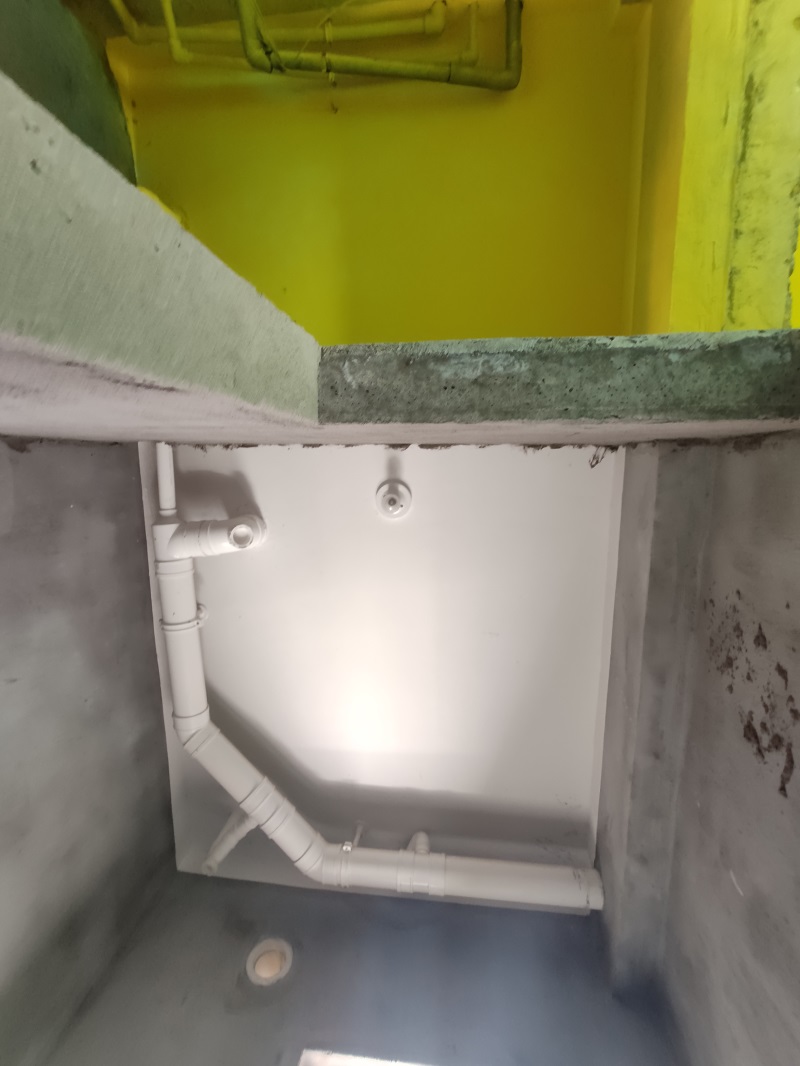

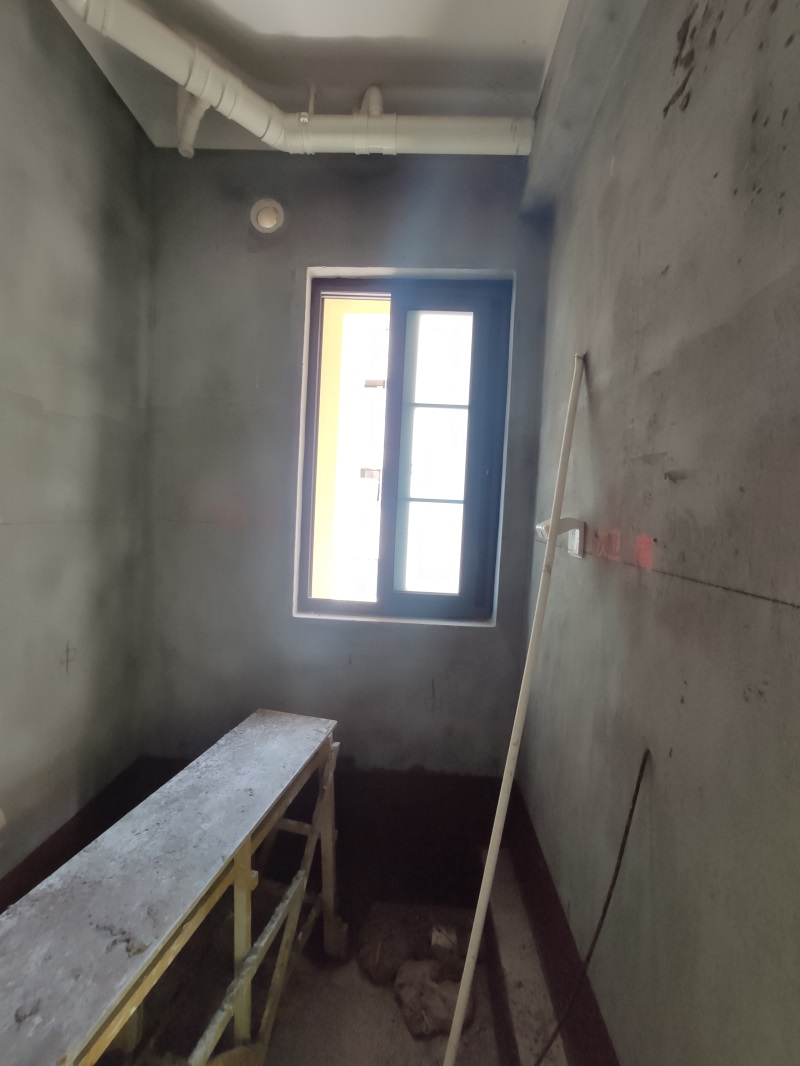

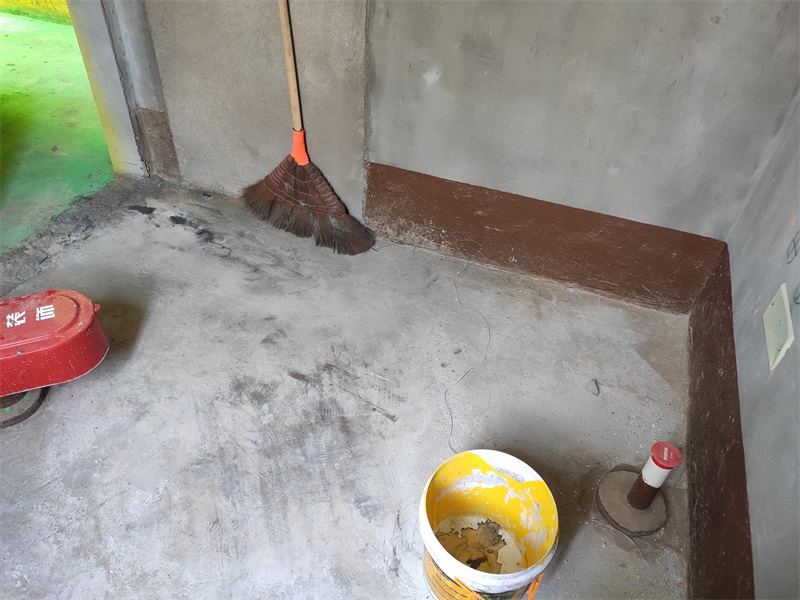

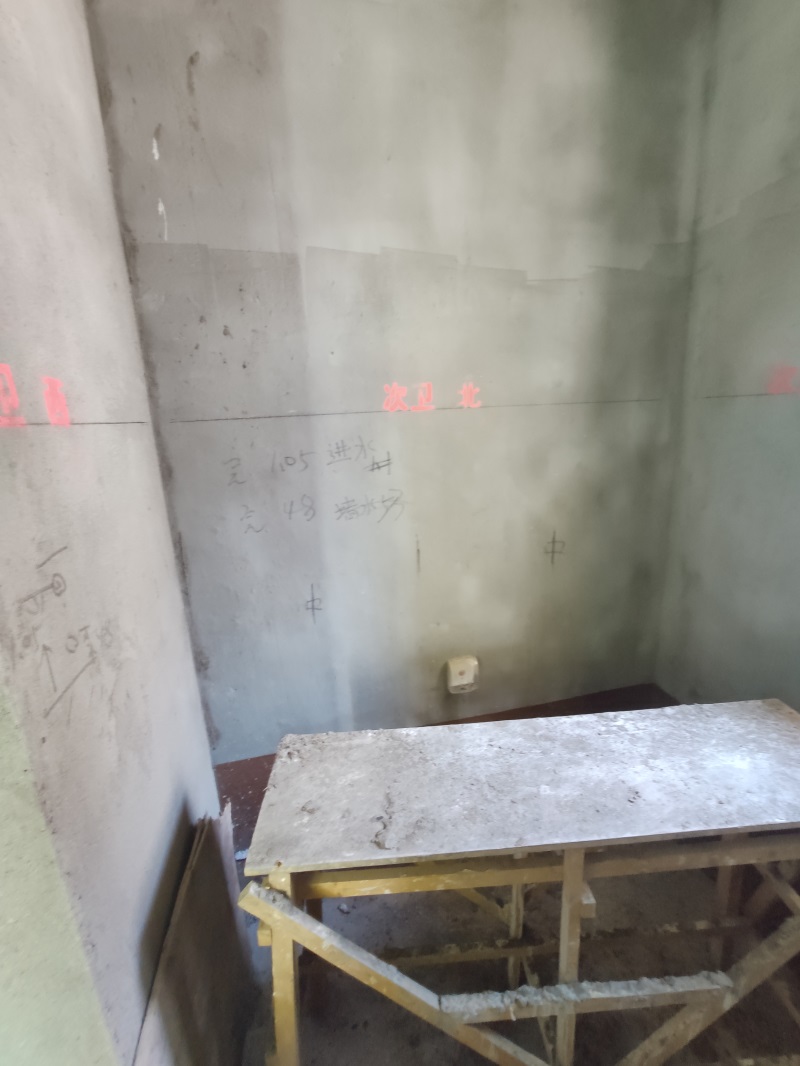

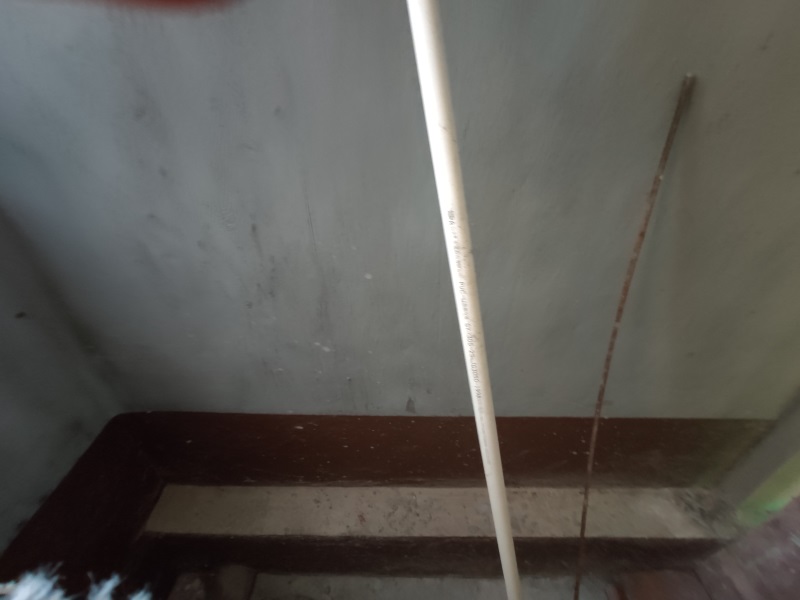

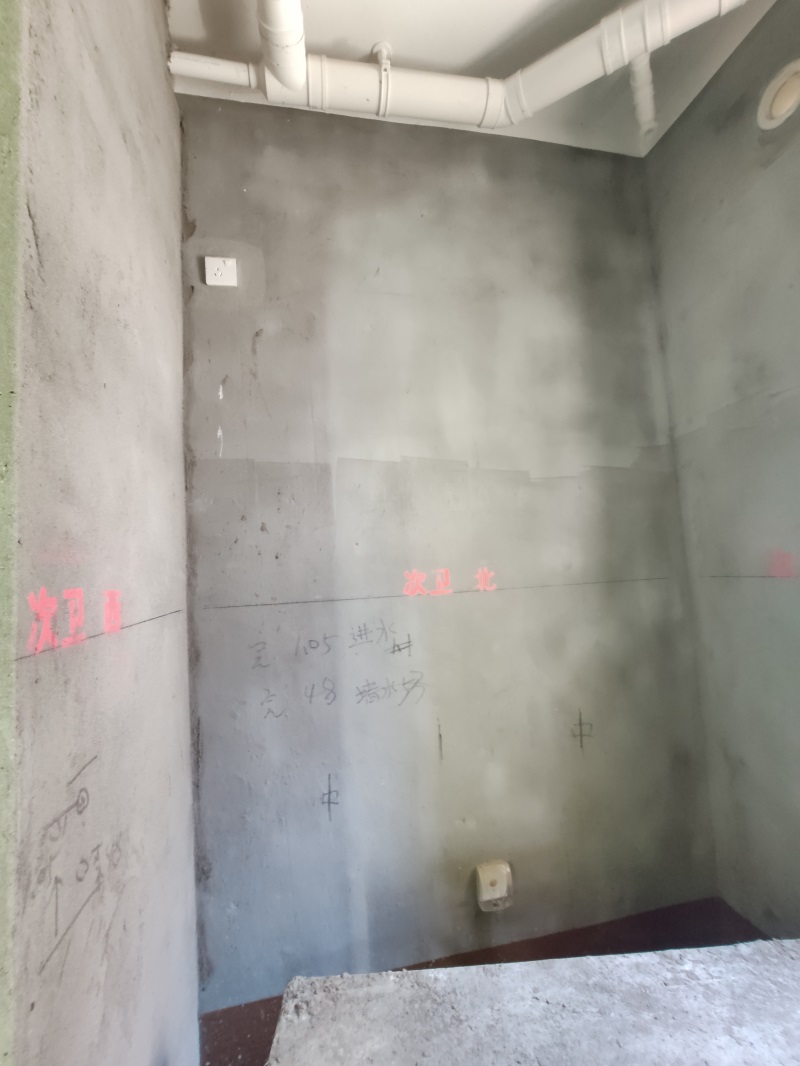

卫生间

发表于 2020-3-18 11:39:18

发表于 2020-3-18 11:39:53

发表于 2020-3-29 09:16:23

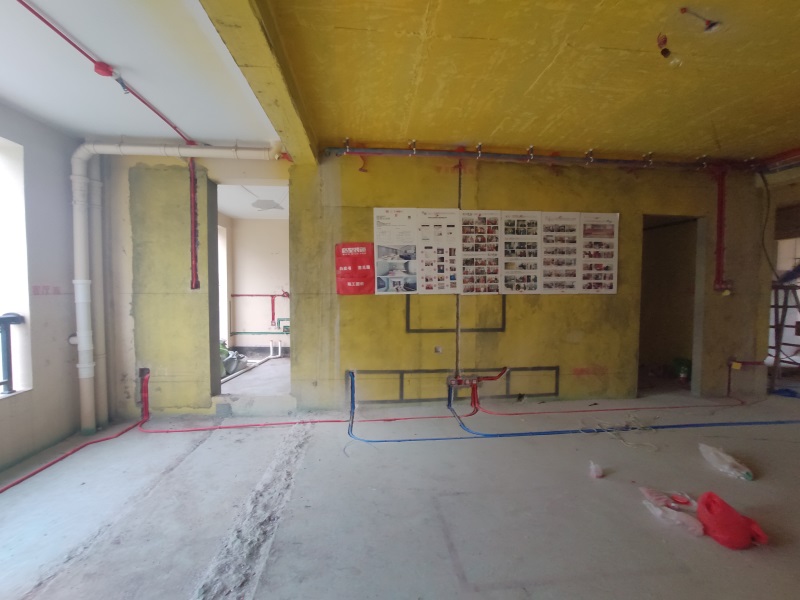

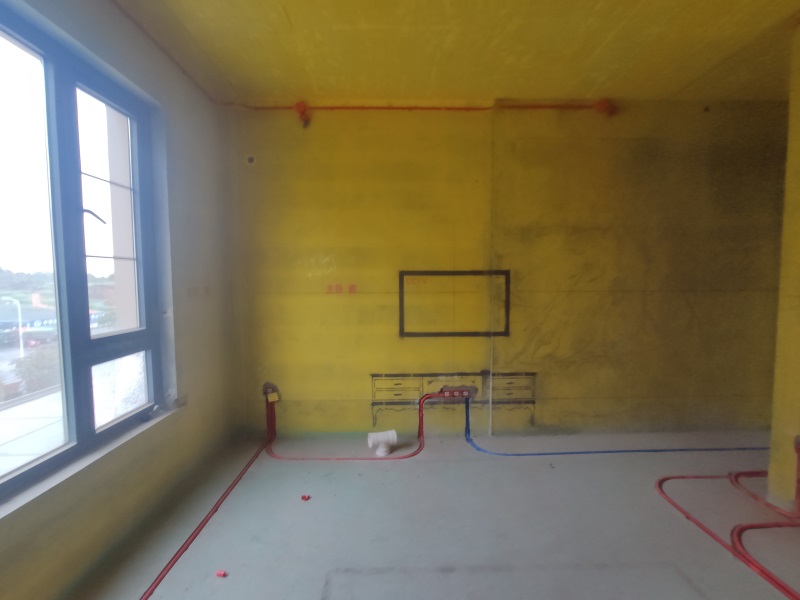

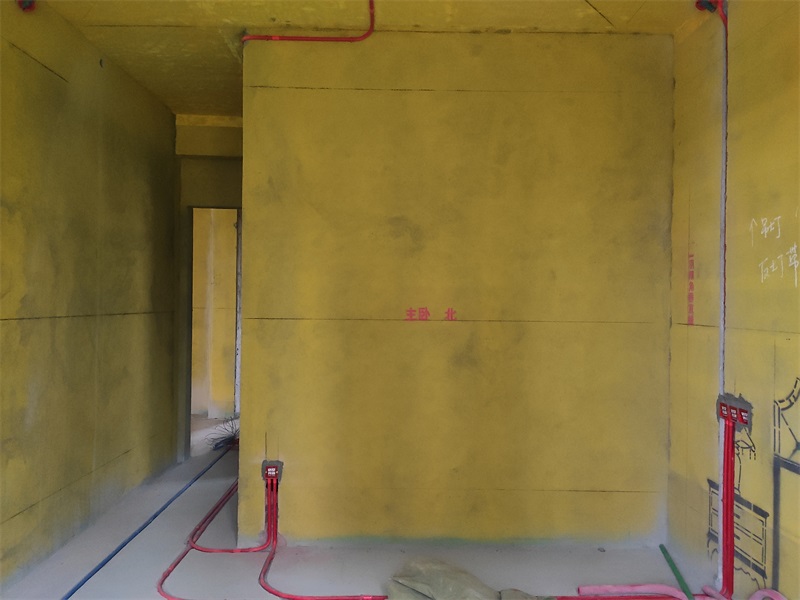

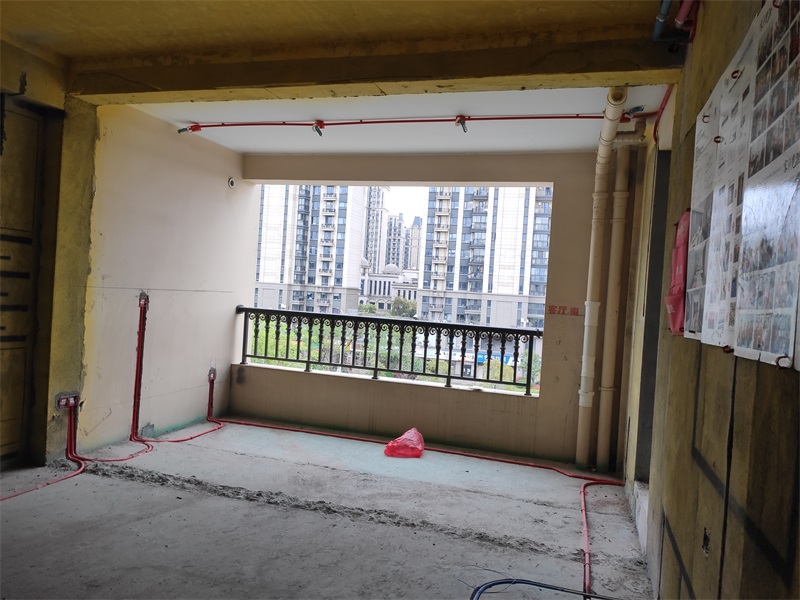

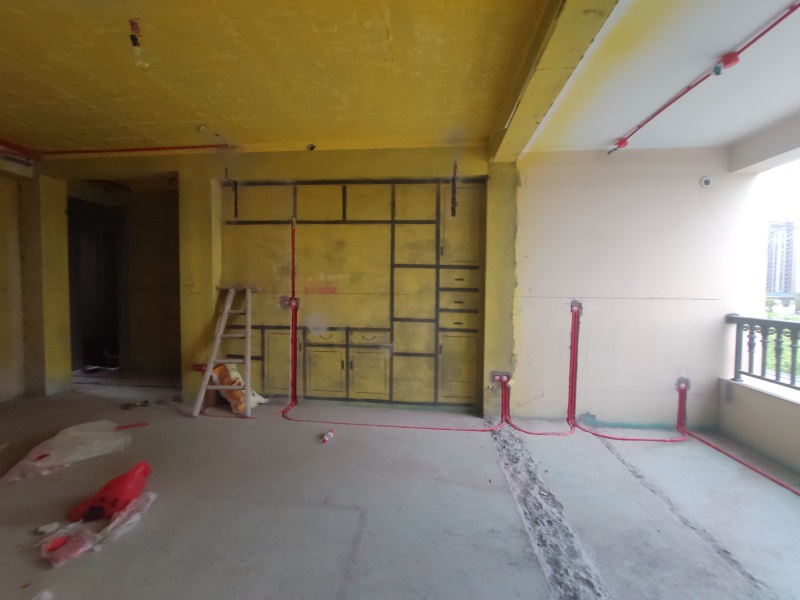

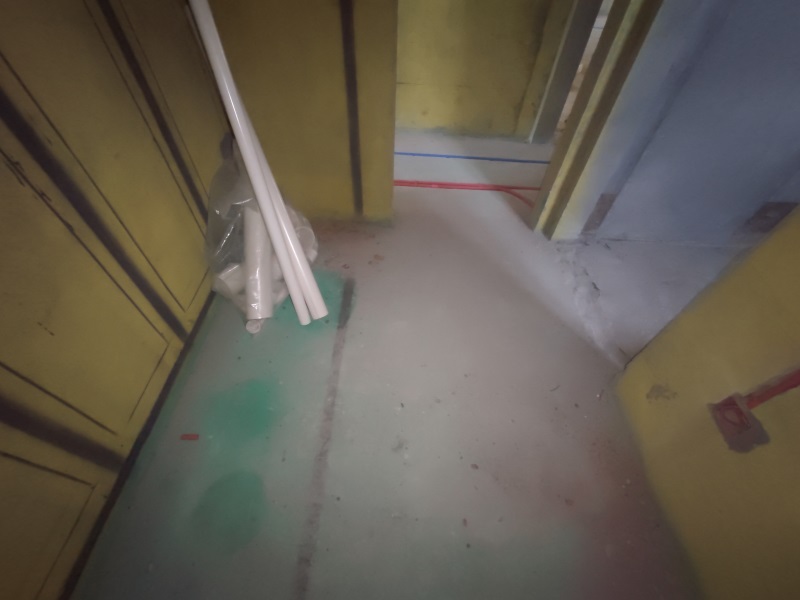

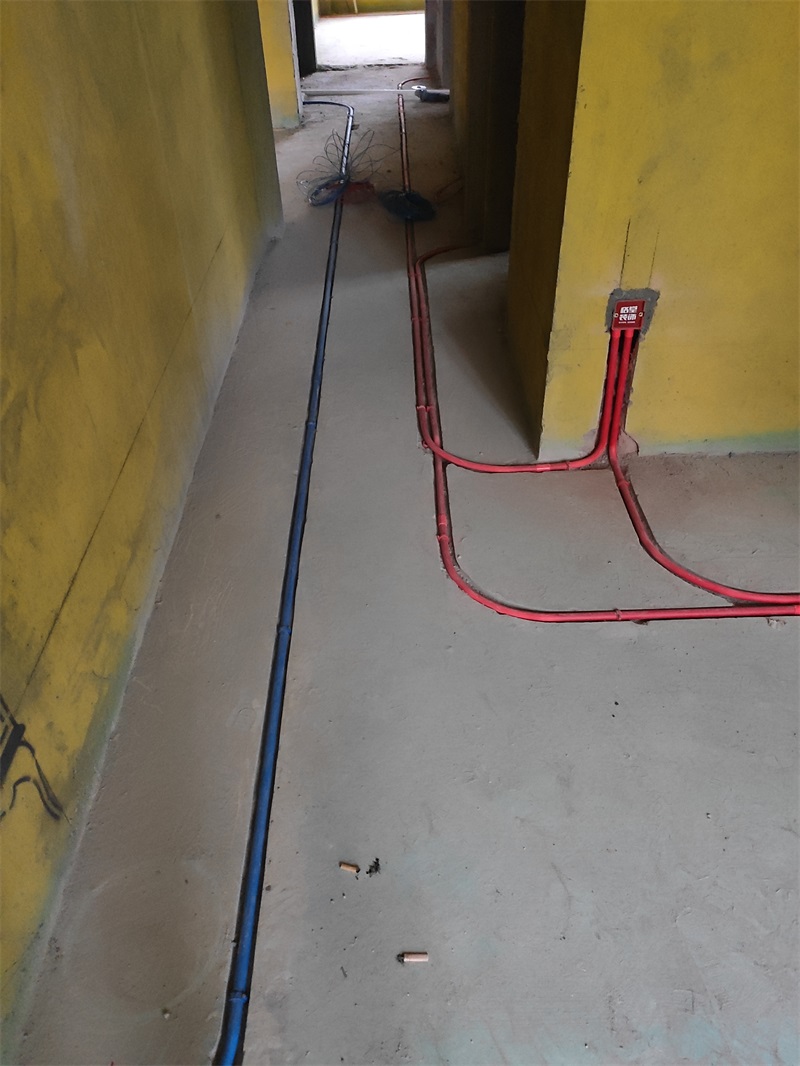

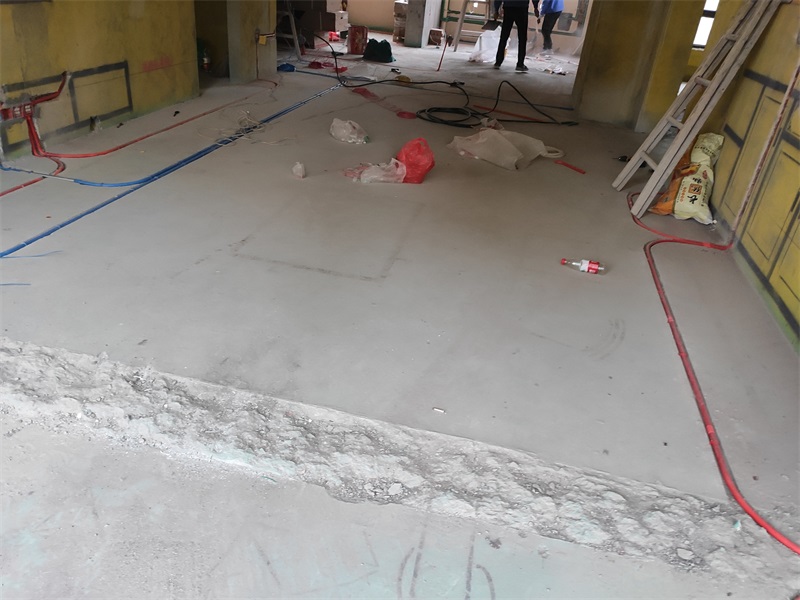

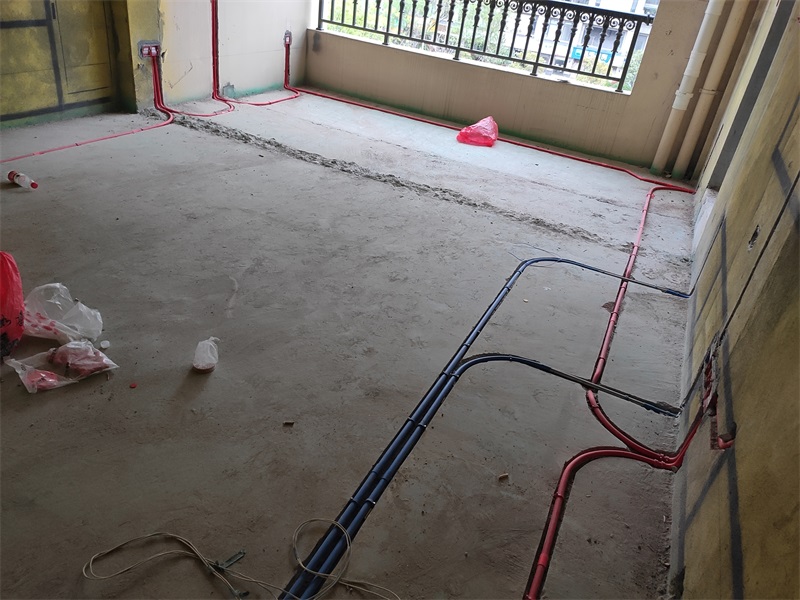

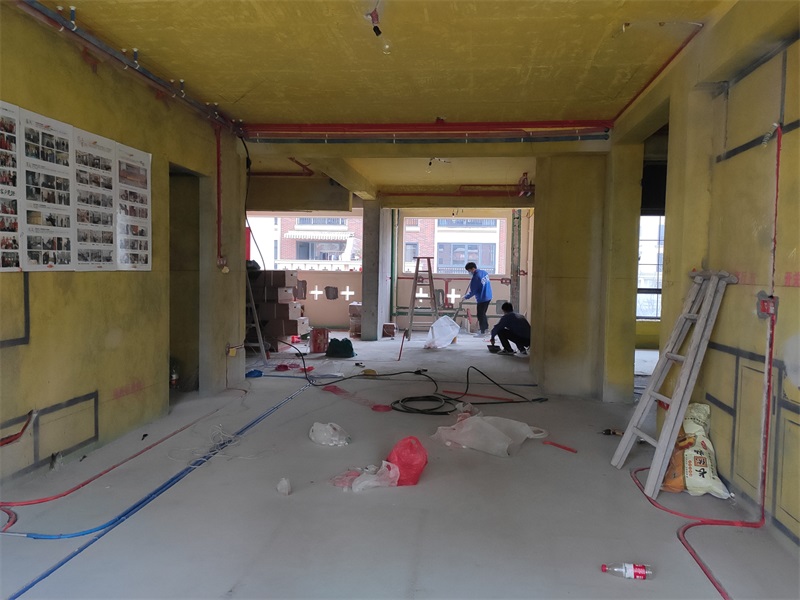

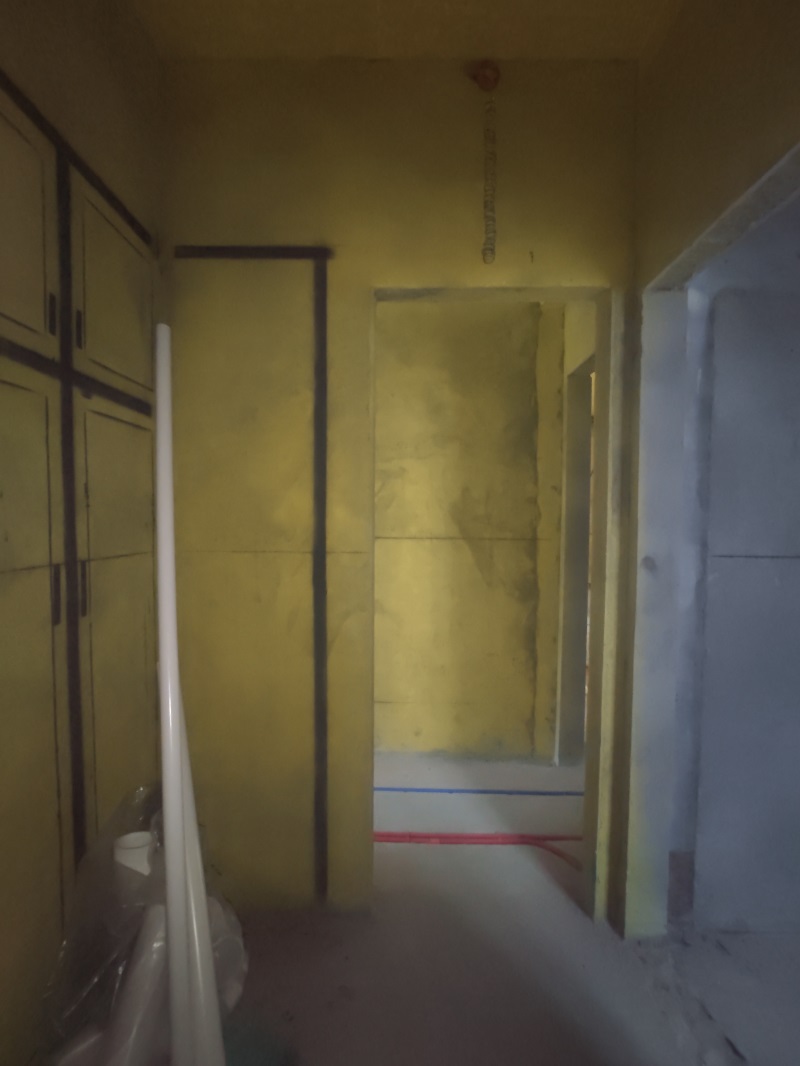

强弱电布管尽量避免交叉安装，如有交叉，必须使用铁管或铁过桥弯交叉，防止信号干扰

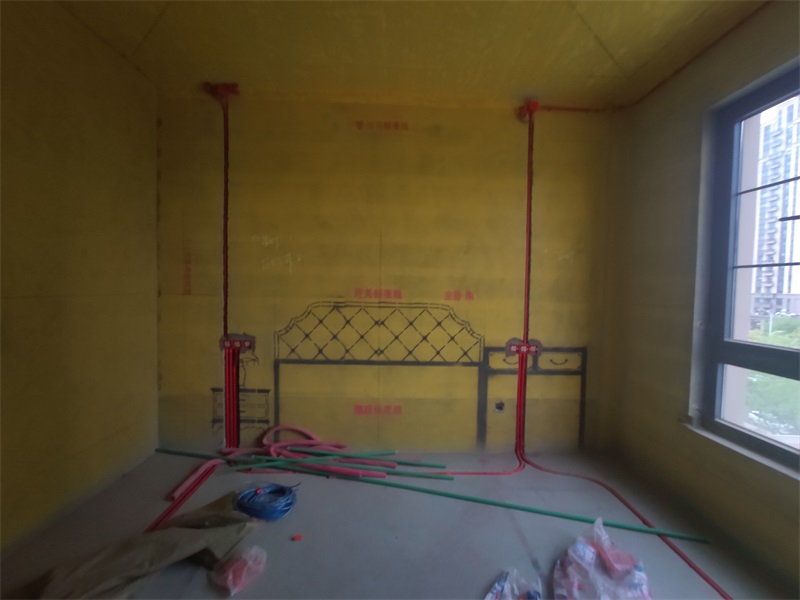

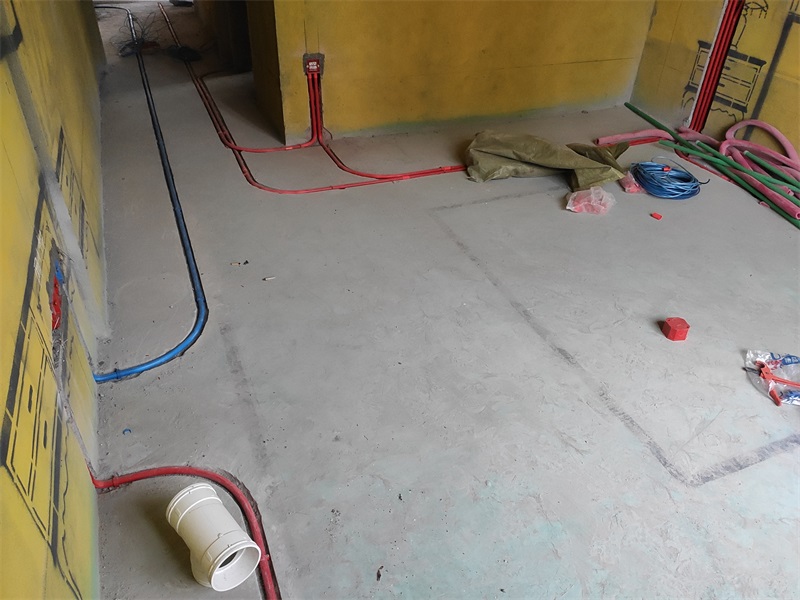

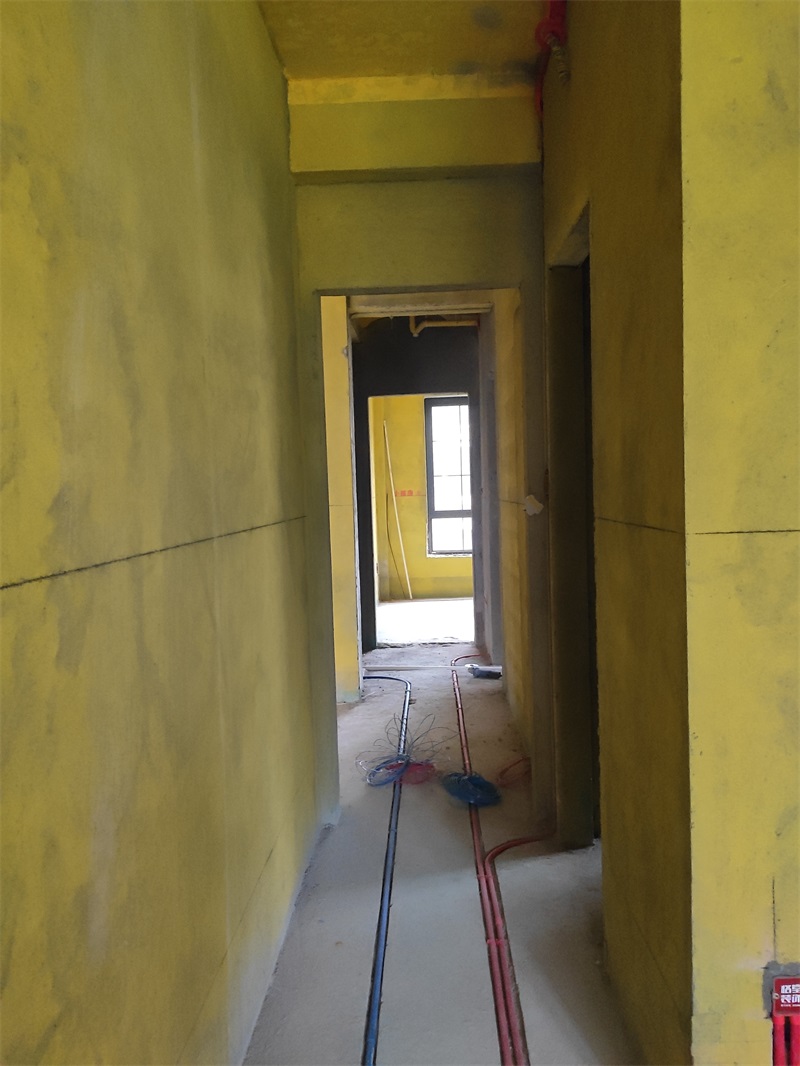

红色线管代表强电，蓝色线管代表弱电

发表于 2020-3-29 09:19:35

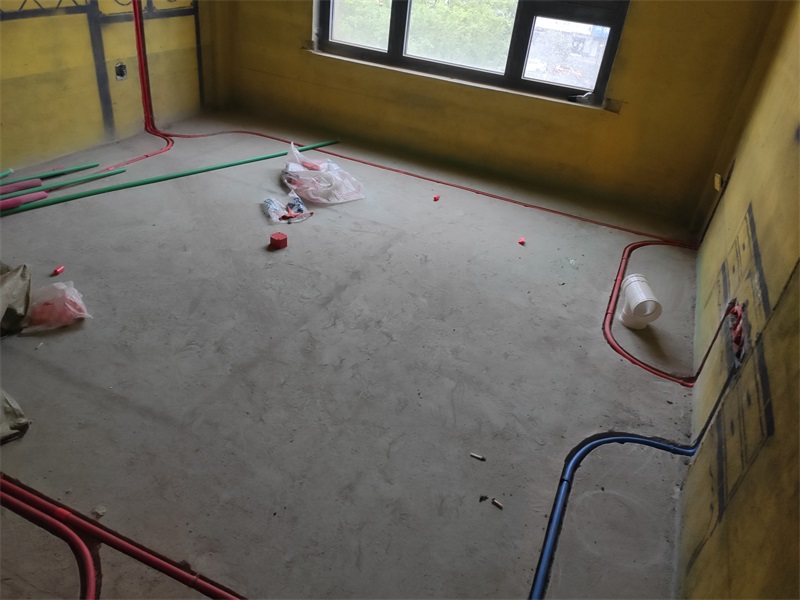

冷热水管保温棉应分色，热水管保温棉为红色，冷水管保温棉为蓝色

发表于 2020-3-29 09:23:53

本帖最后由格堂小范于 2020-3-29 09:25 编辑

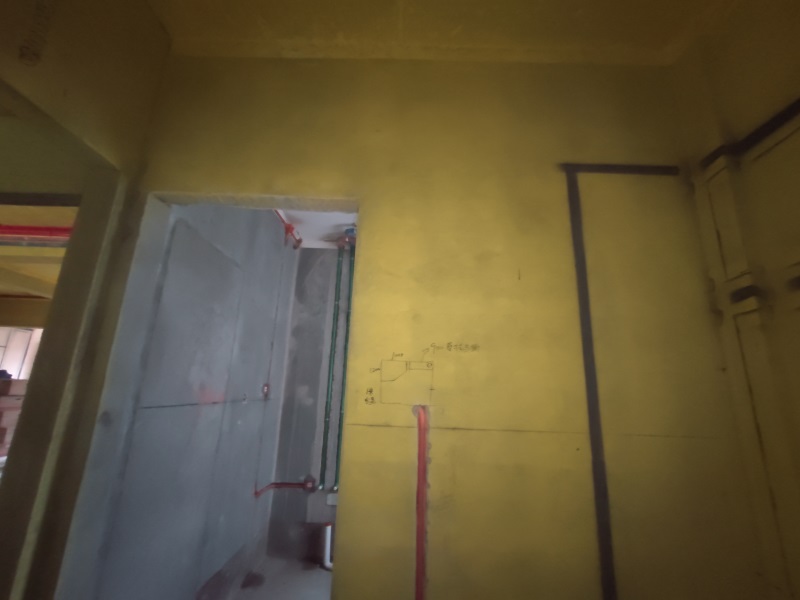

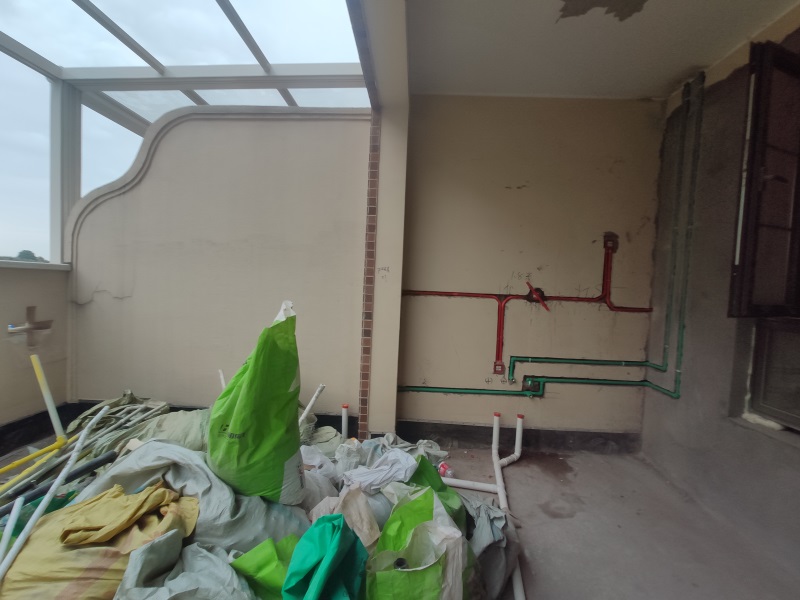

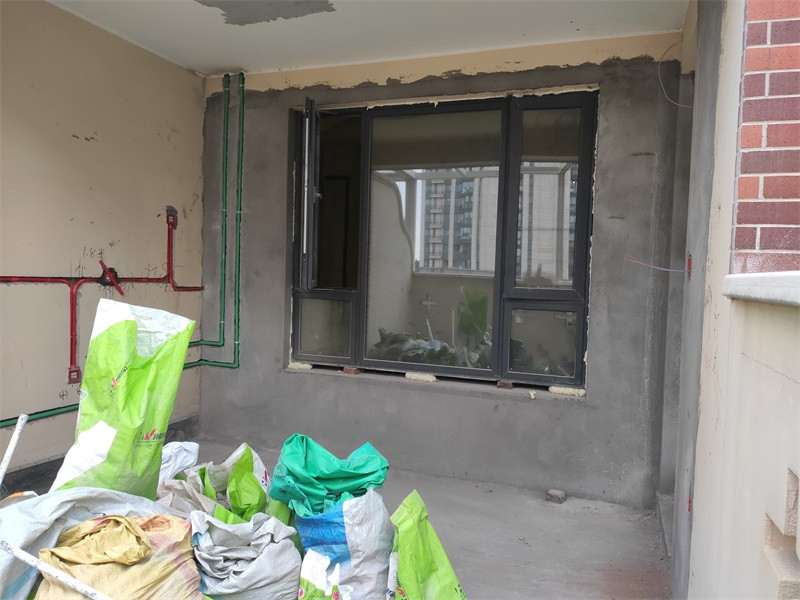

走墙水管采用下垂式安装，贴瓷砖部位不需要包保温棉，水管安排都是左热右冷

发表于 2020-3-29 09:27:06

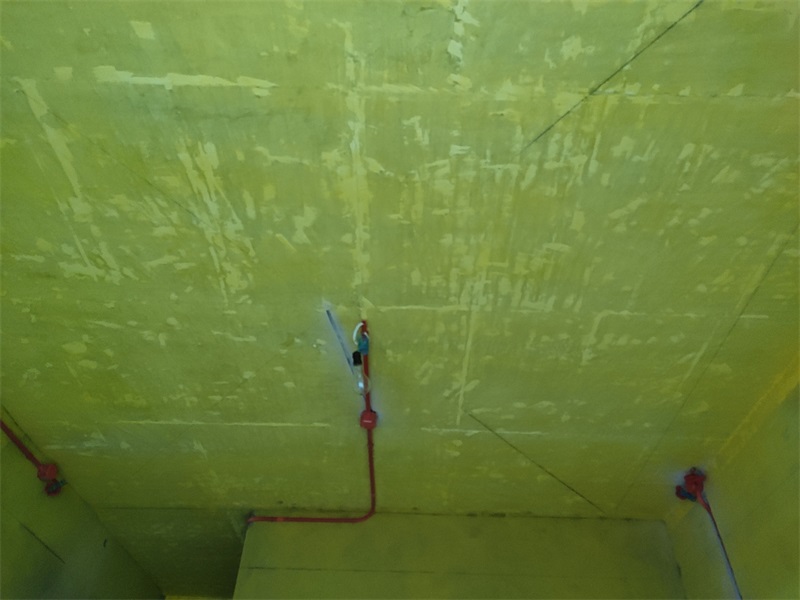

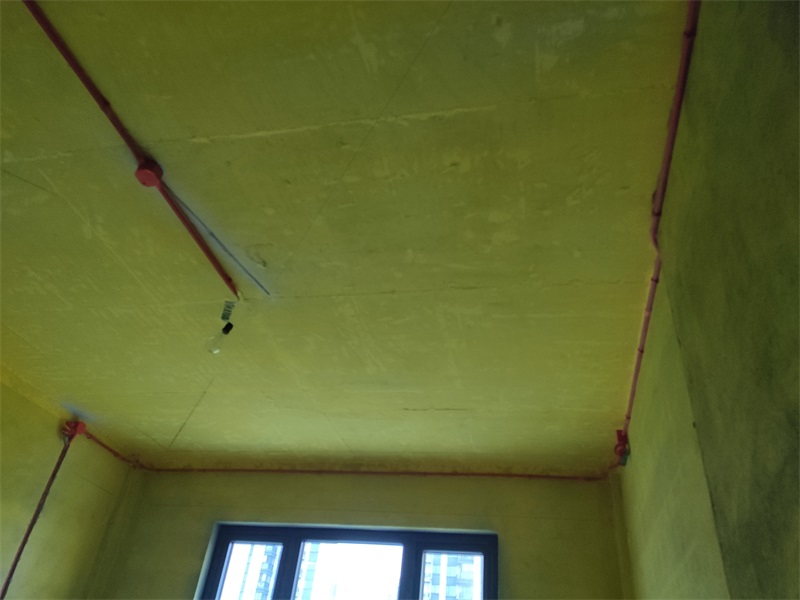

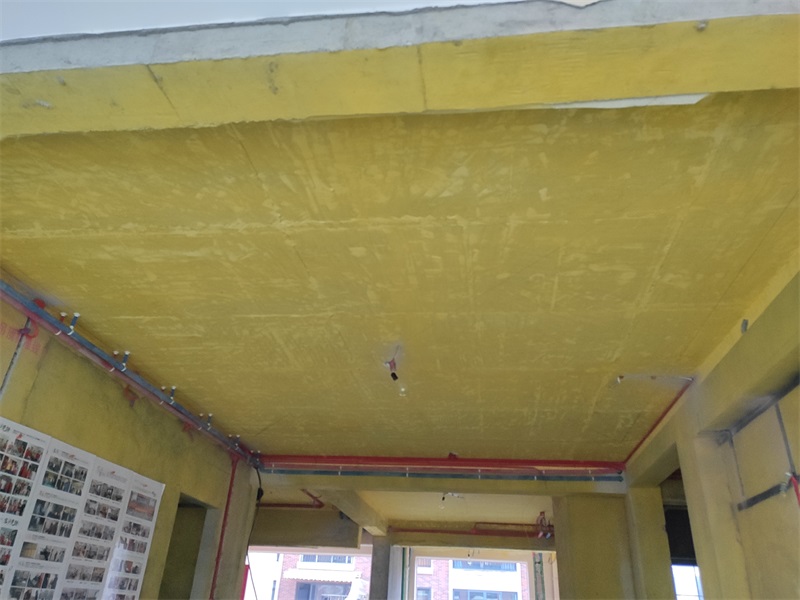

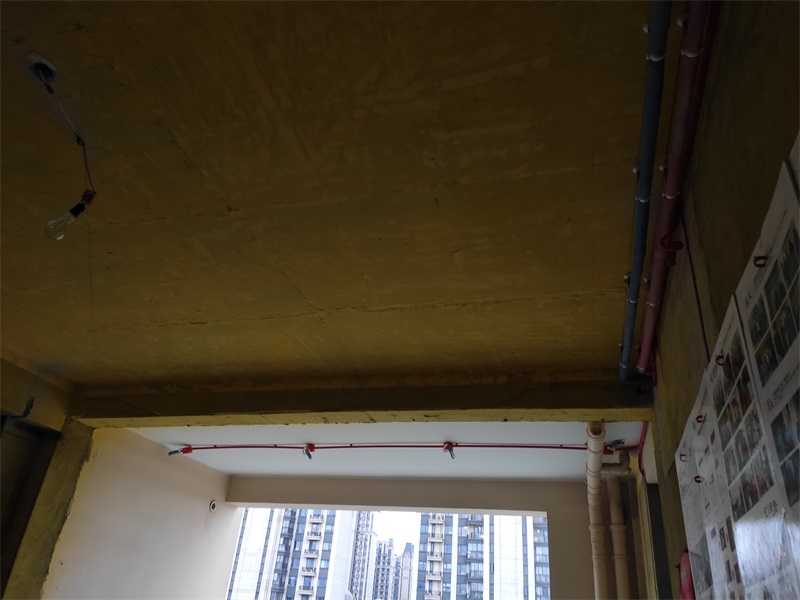

吊顶内布线应穿管，筒灯位置布线，应按照要求用波纹管套到位，吊顶灯线用八角盒分开，顶面线管用U形卡固定

发表于 2020-3-29 09:30:01

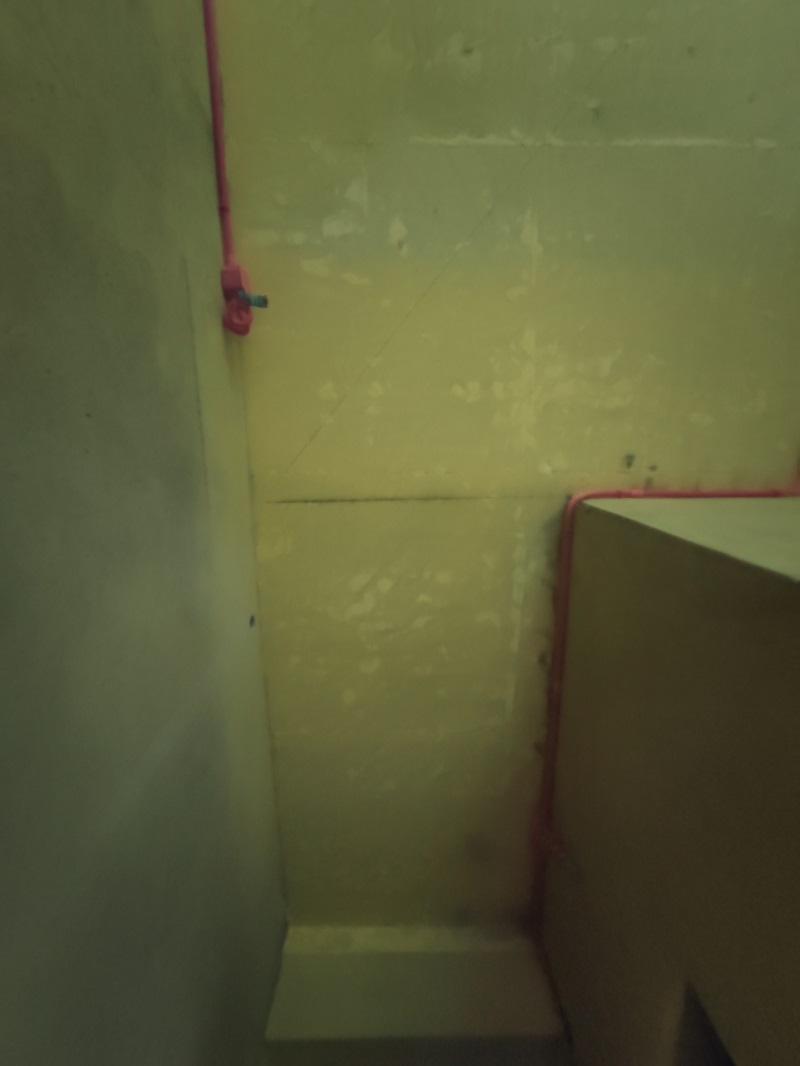

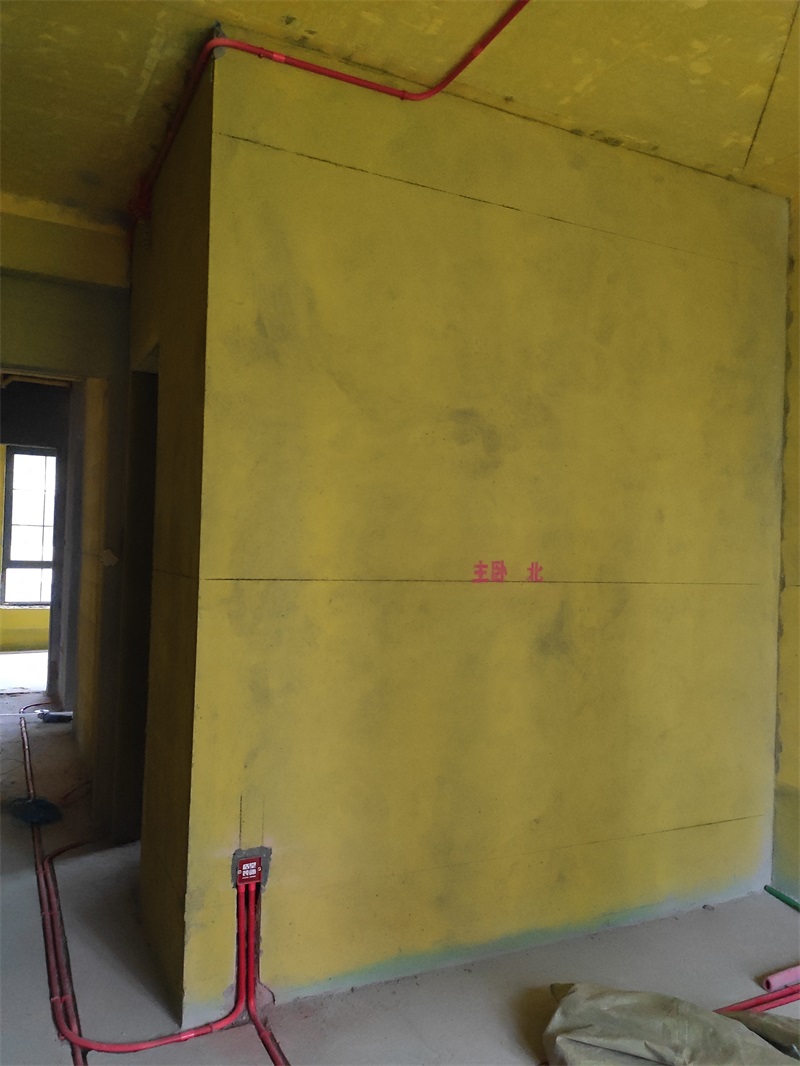

强弱电布管相距30cm以上，墙角禁止走管，距墙30cm以上

发表于 2020-3-29 09:31:00

所有线管采用直径20中型线管

发表于 2020-3-29 09:33:50

水电施工阶段
