誉江南12-3-6#135㎡混搭 —--极致混搭

发表于 2020-3-16 11:36:59

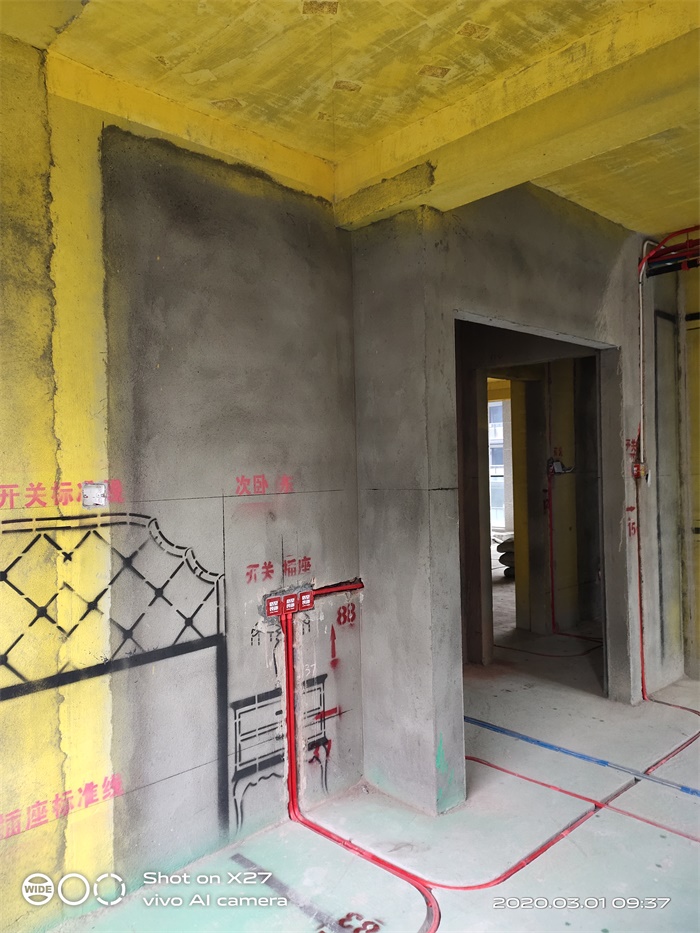

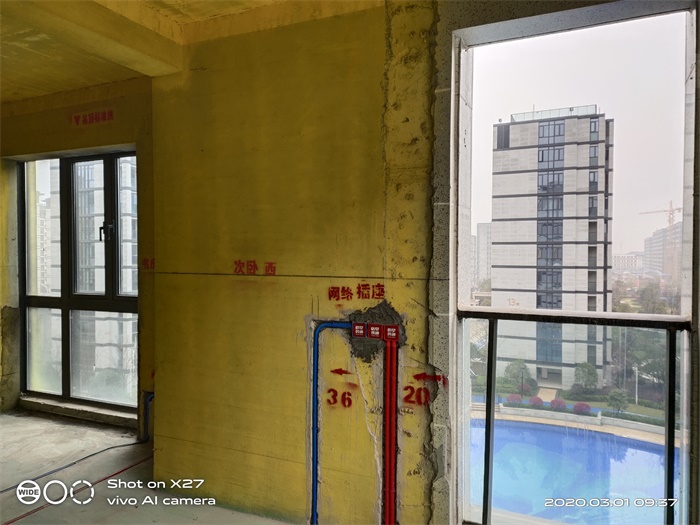

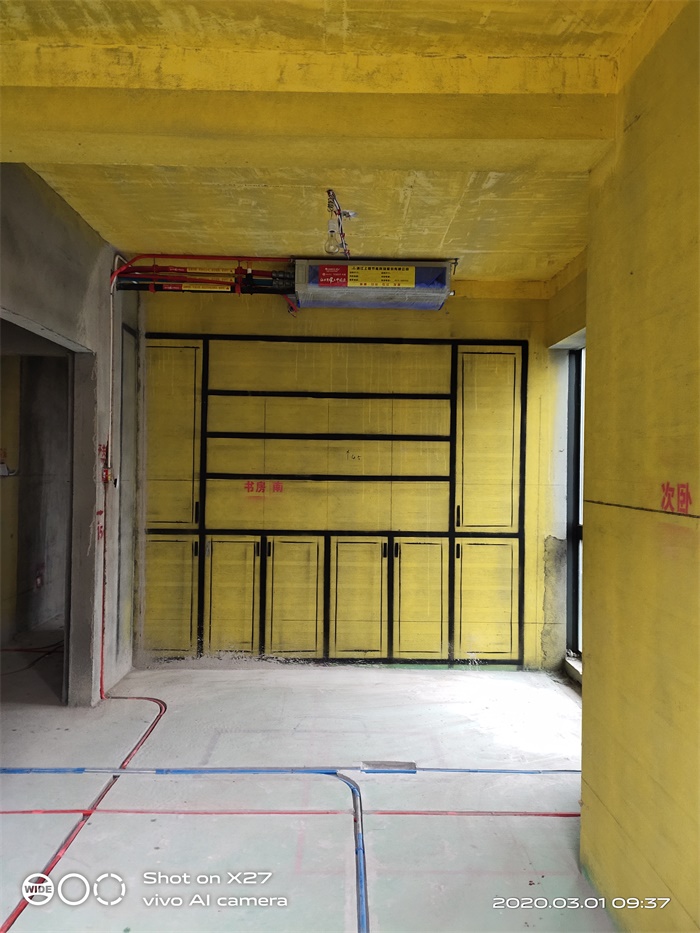

书房、客房对角

发表于 2020-3-16 11:37:38

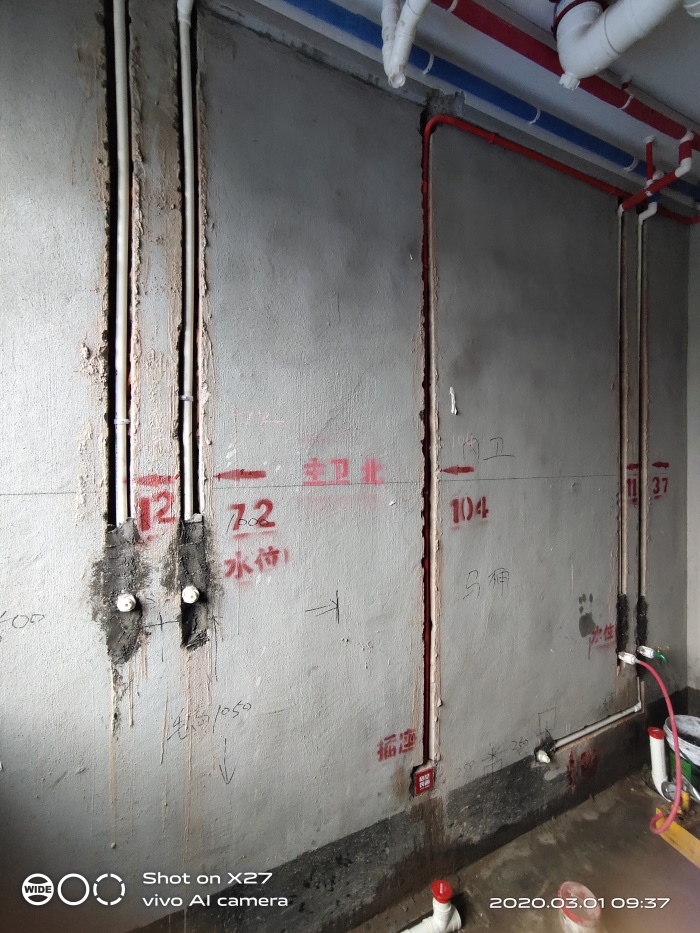

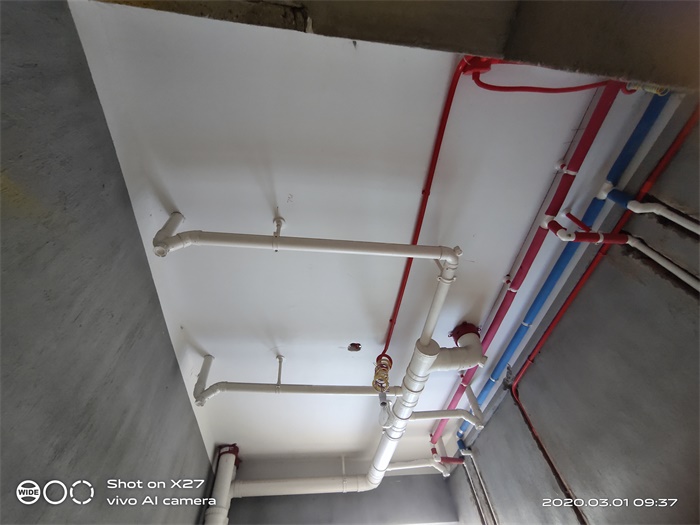

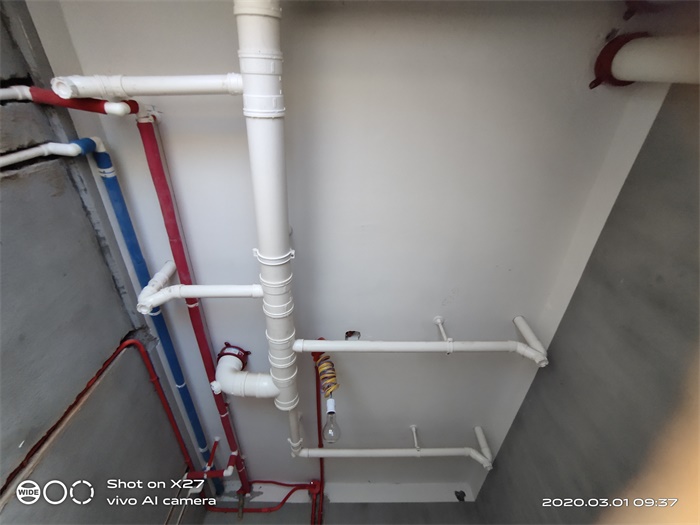

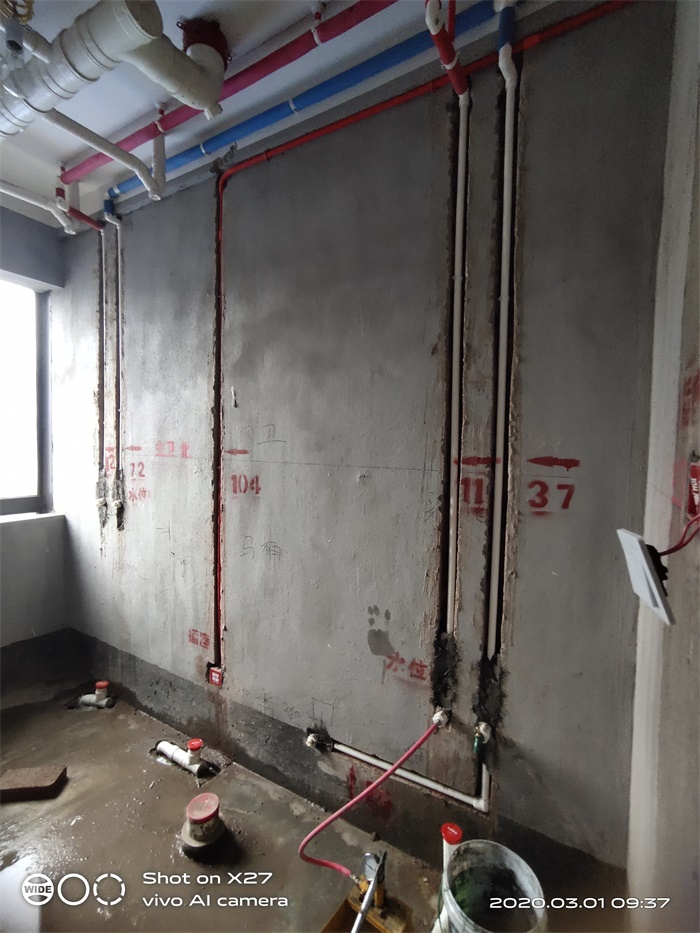

主卫水电布线图

发表于 2020-3-16 11:38:29

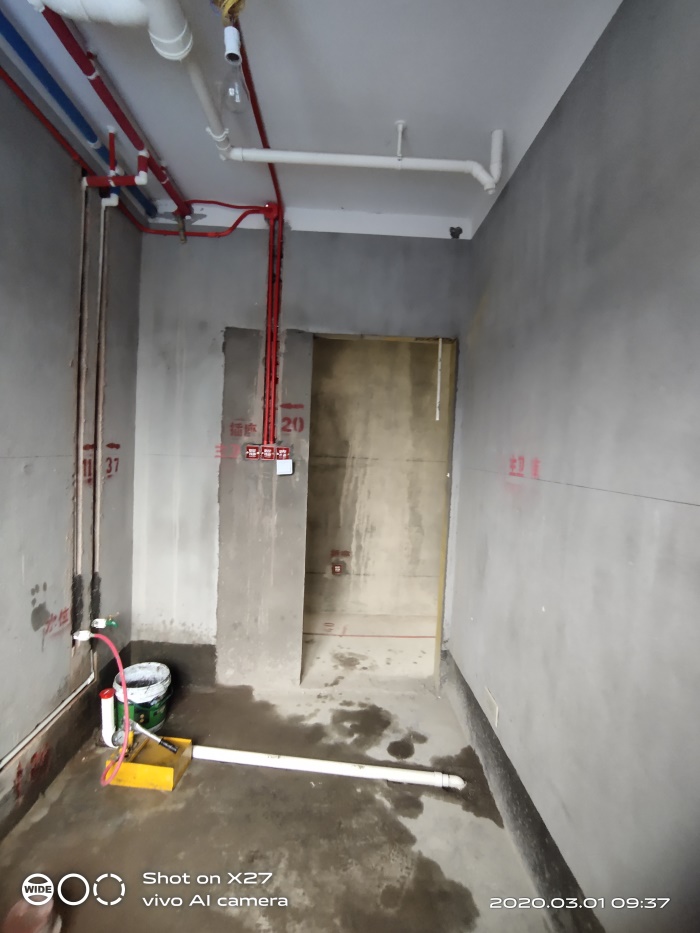

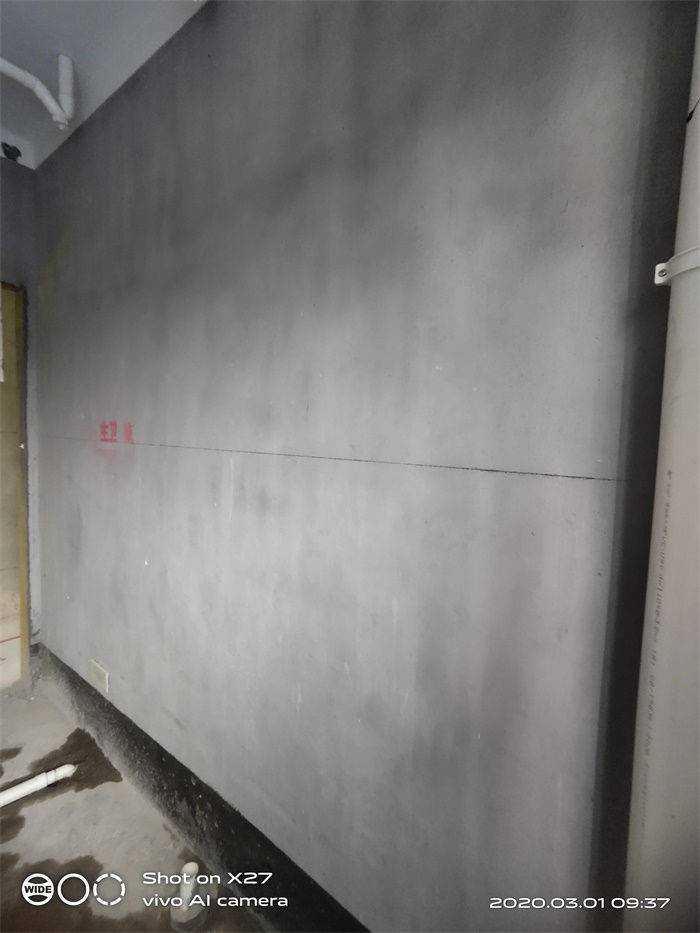

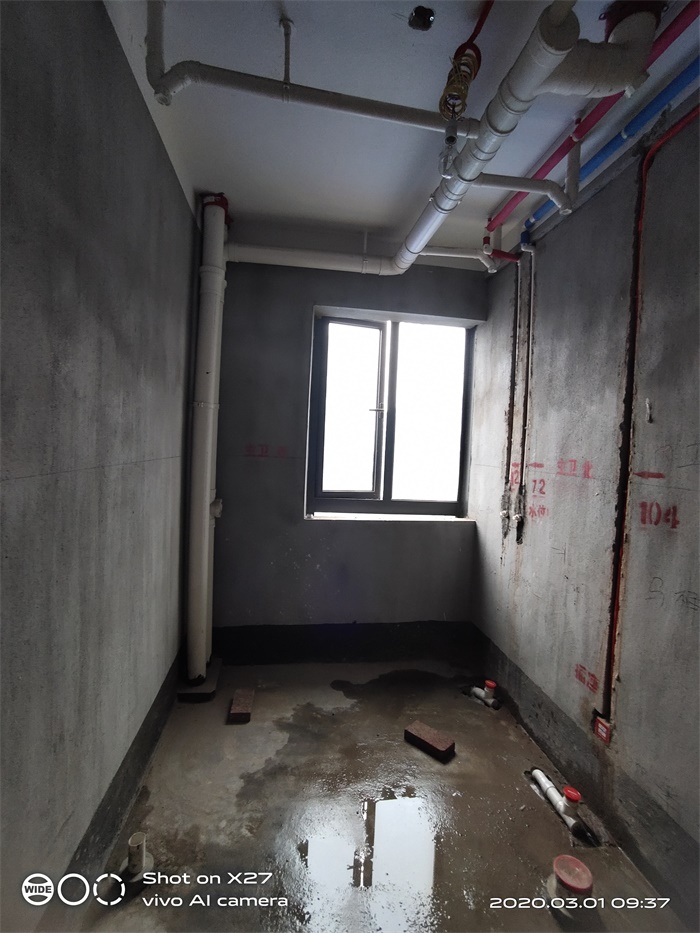

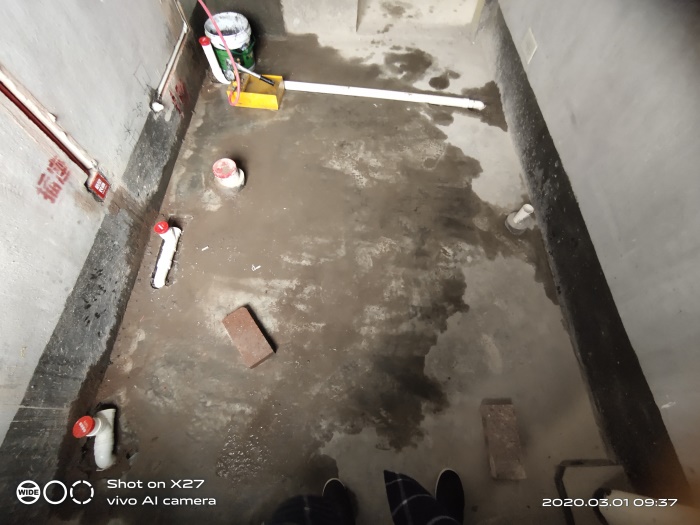

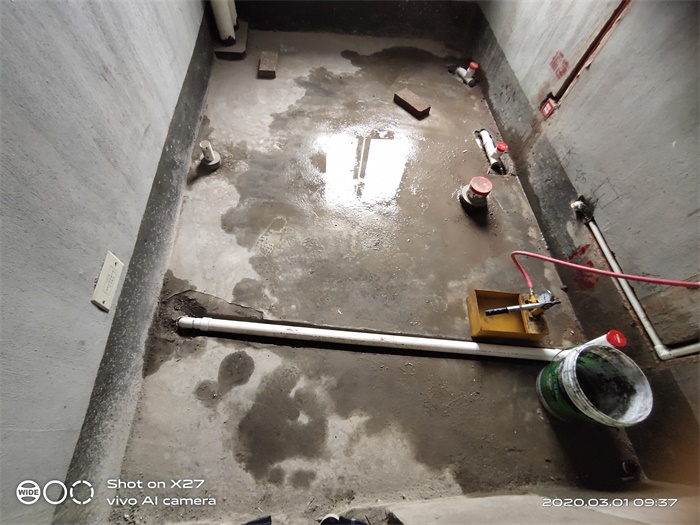

主卫对角

发表于 2020-3-16 11:39:13

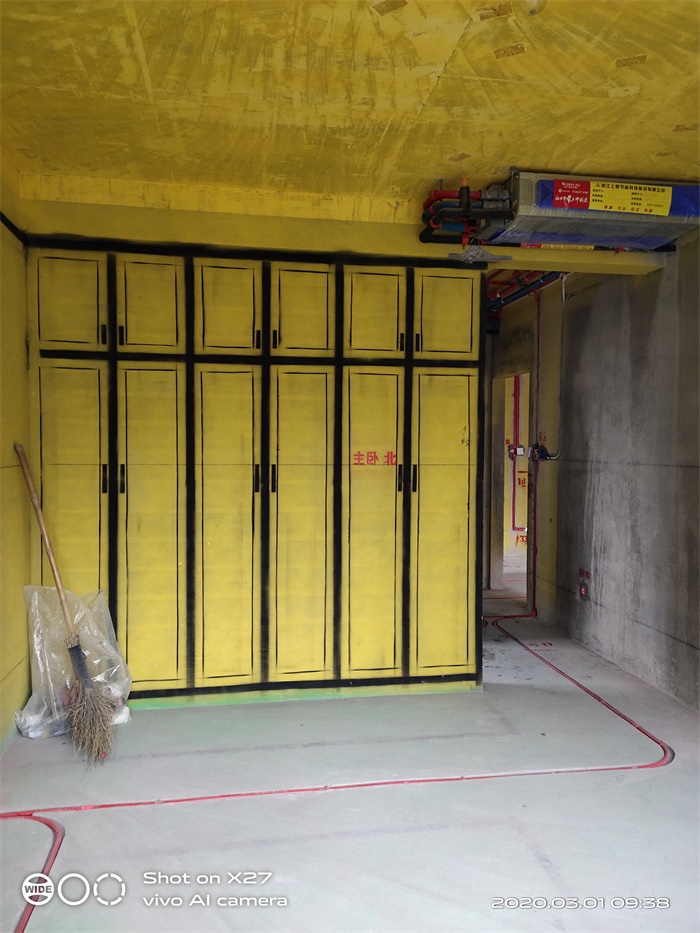

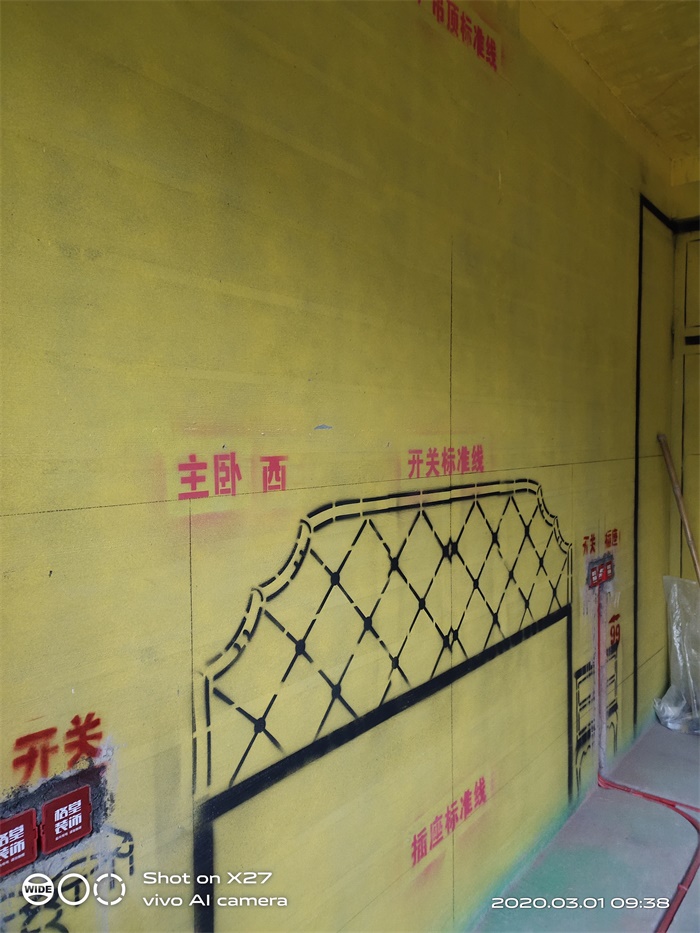

主卧水电布线图

发表于 2020-3-16 11:39:47

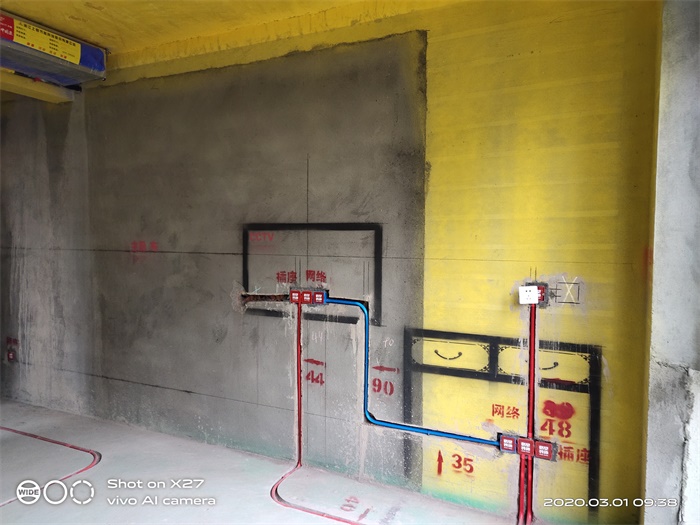

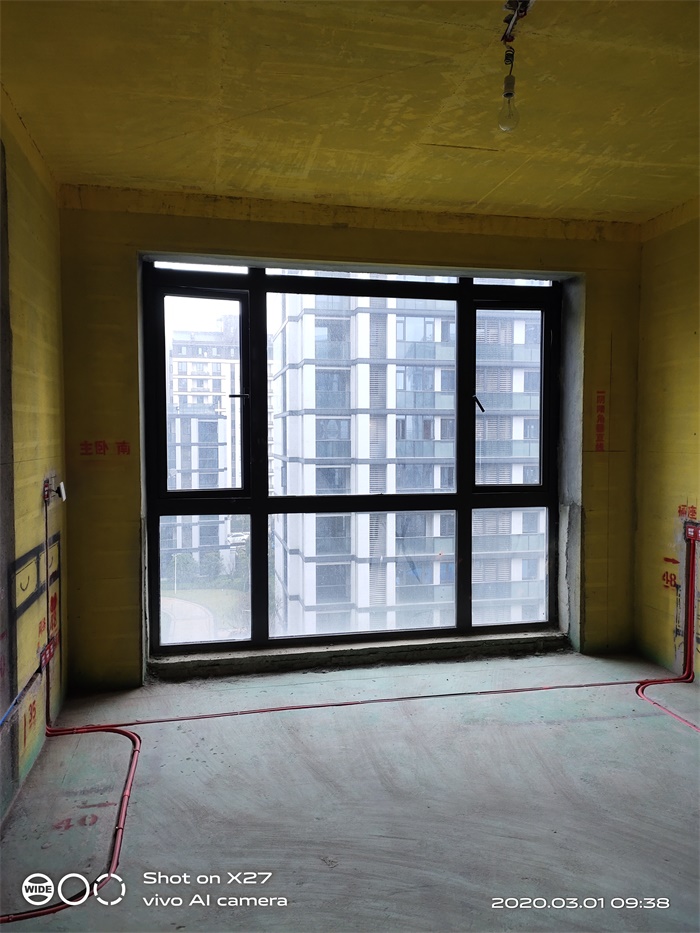

主卧对角

发表于 2020-3-16 11:40:50

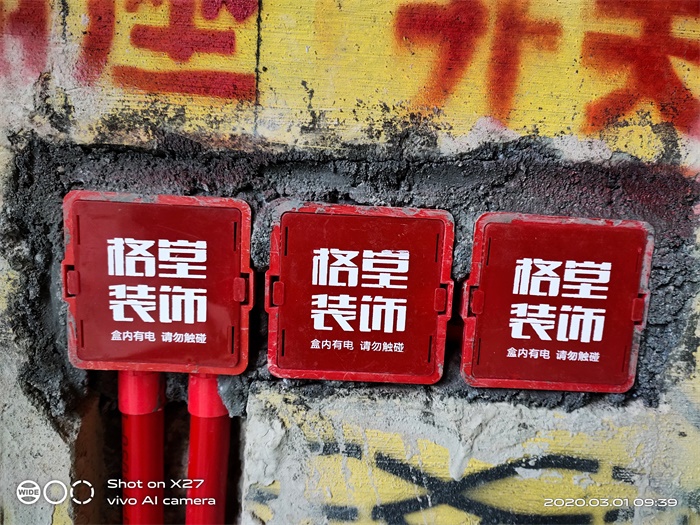

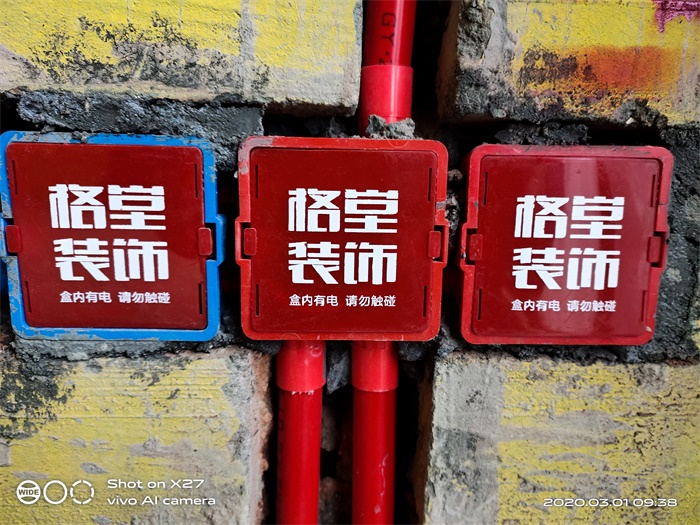

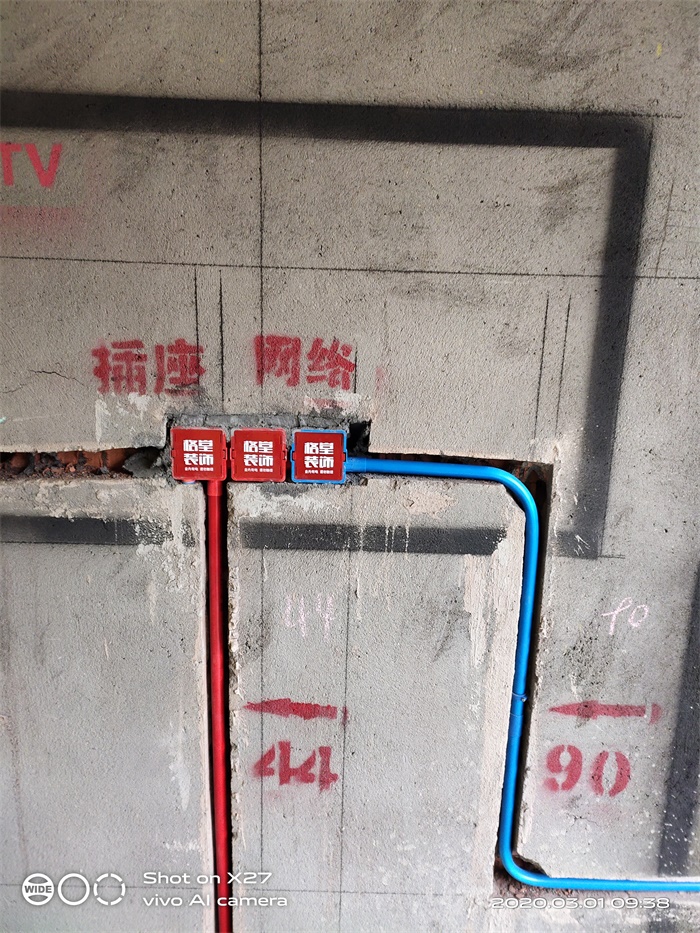

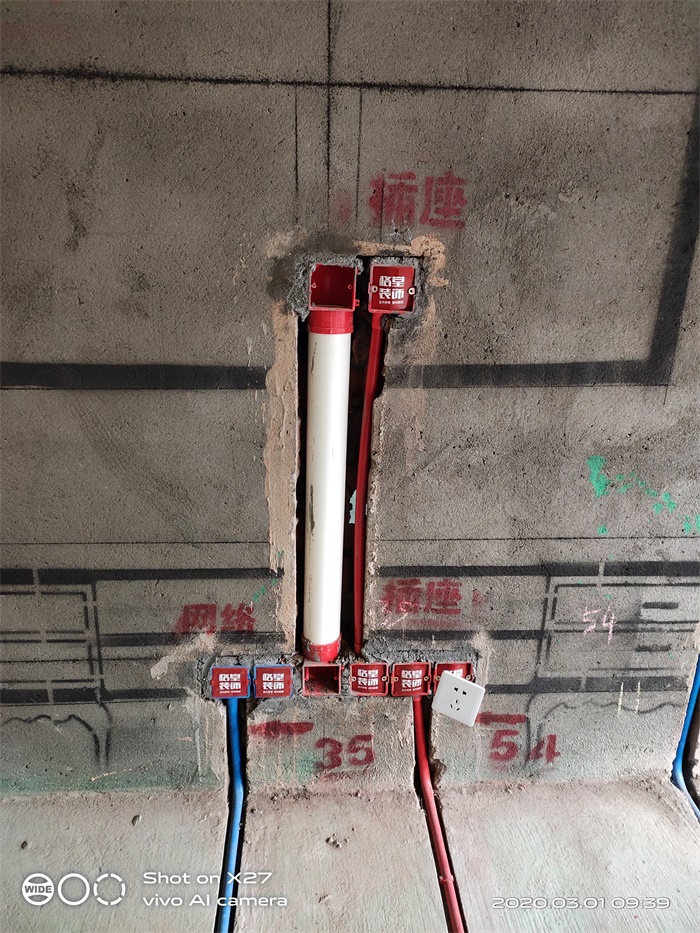

强电用红线盒、红线管，弱电用蓝线盒、蓝线管。线管要加杯梳，方便抽拉电线和后期维护。暗盒用格堂专用保护盖都保护好，防止砂石掉落

发表于 2020-3-16 11:41:38

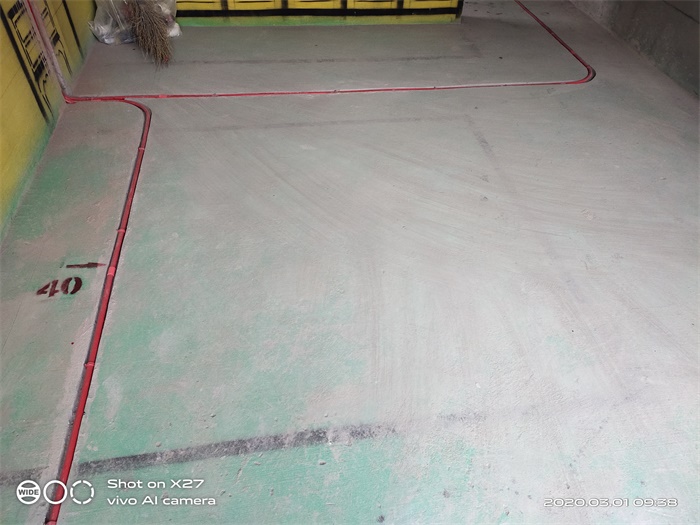

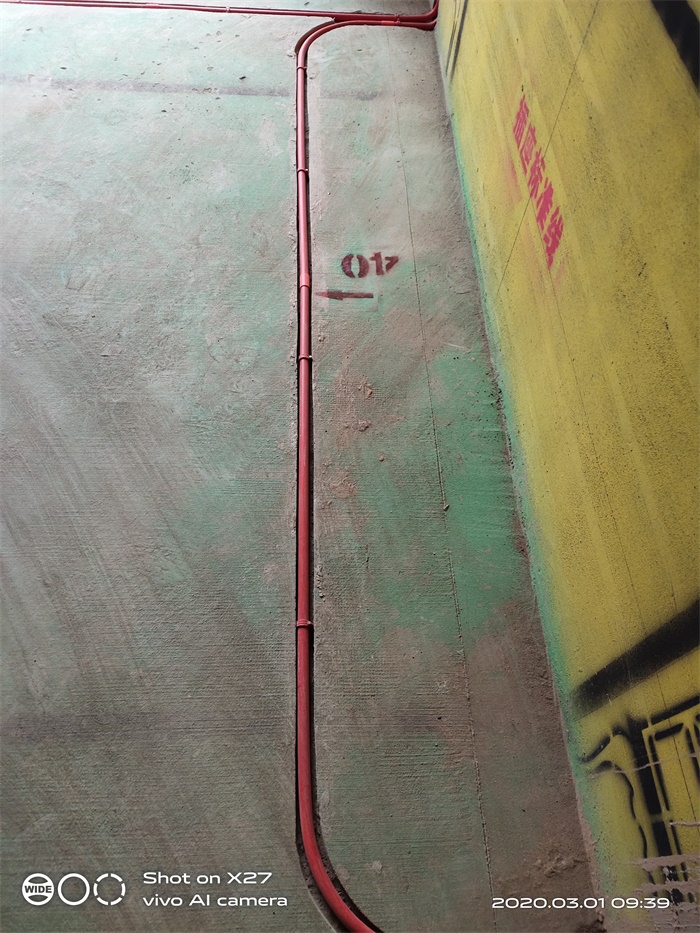

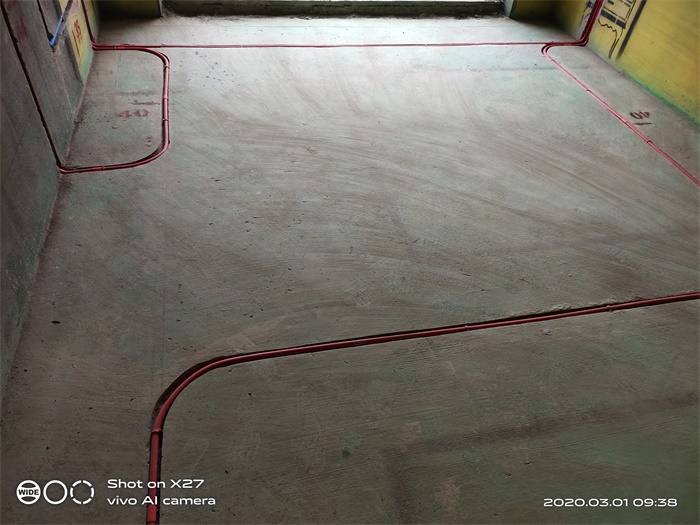

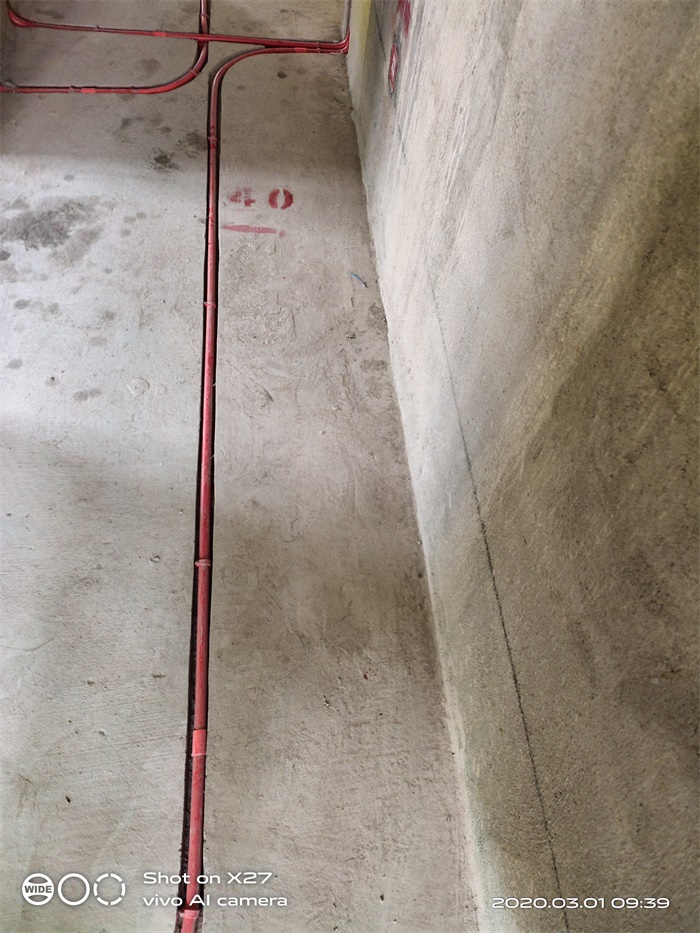

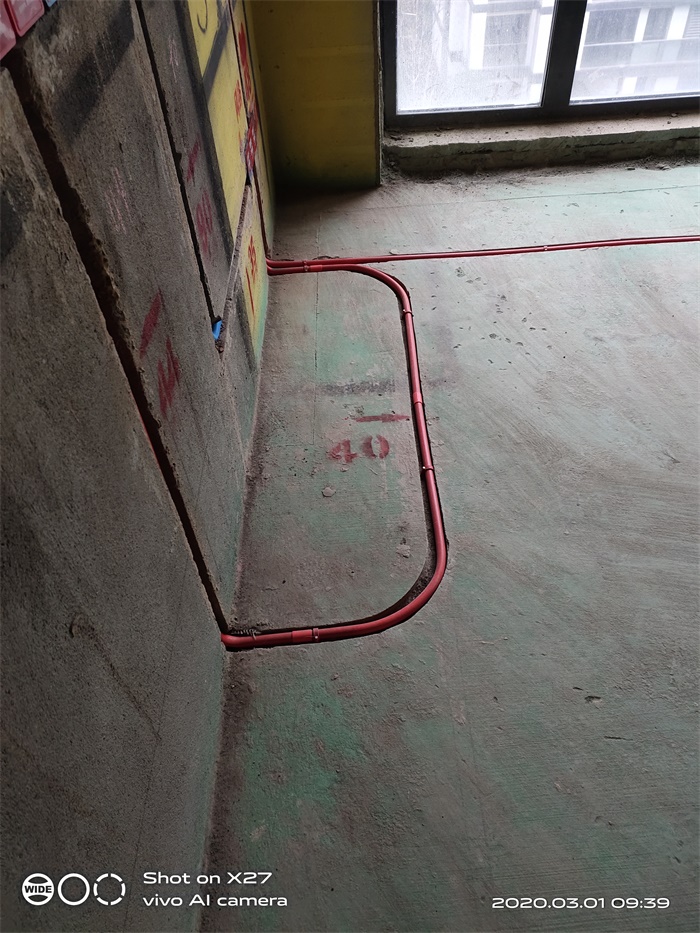

墙角禁止走管，距墙30公分以上。

发表于 2020-3-16 11:42:32

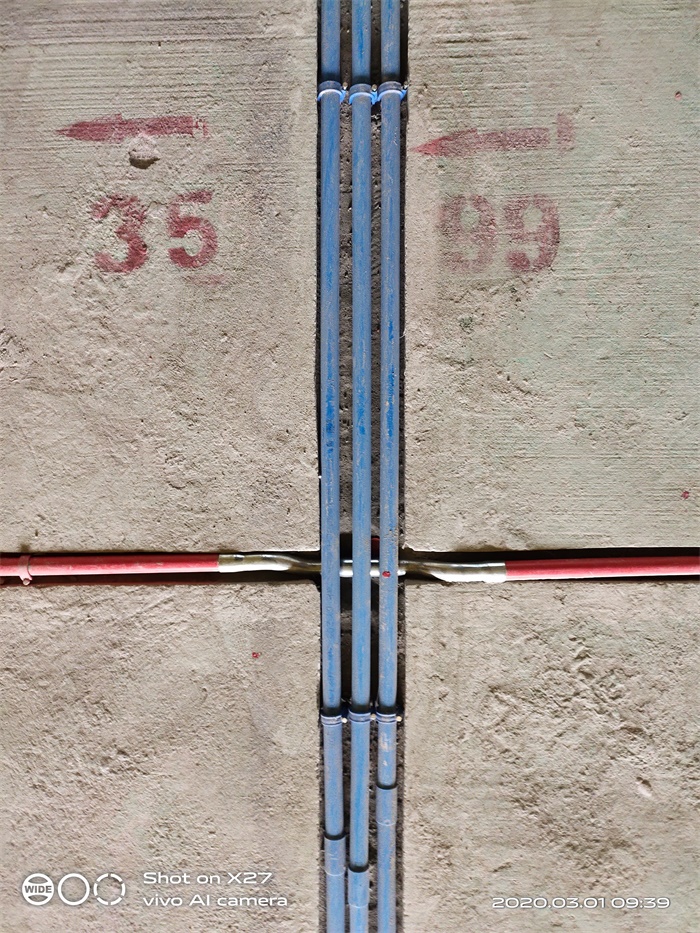

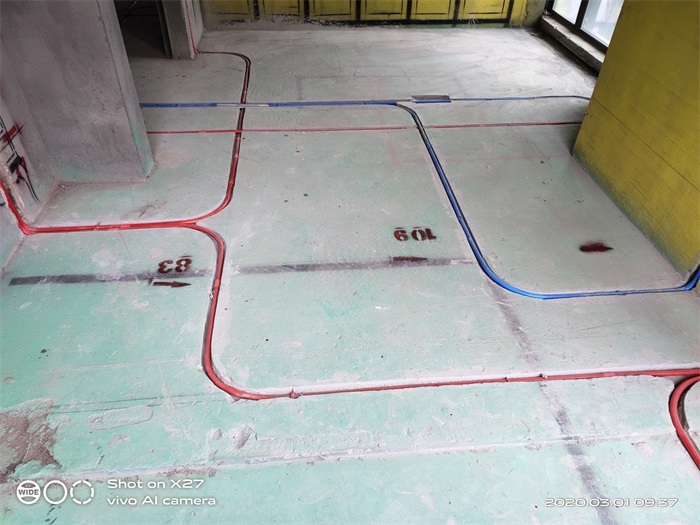

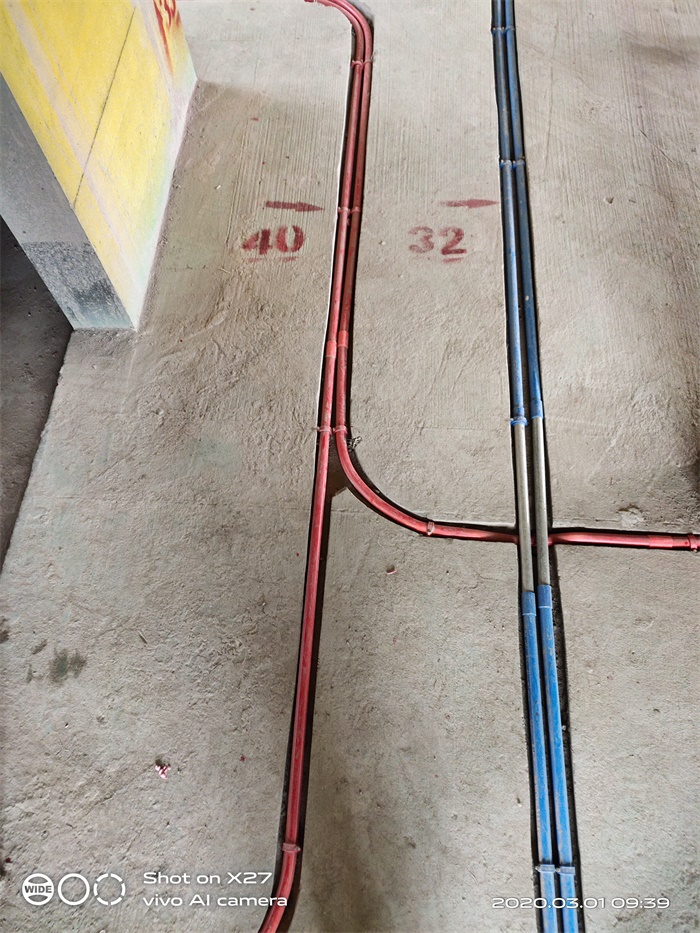

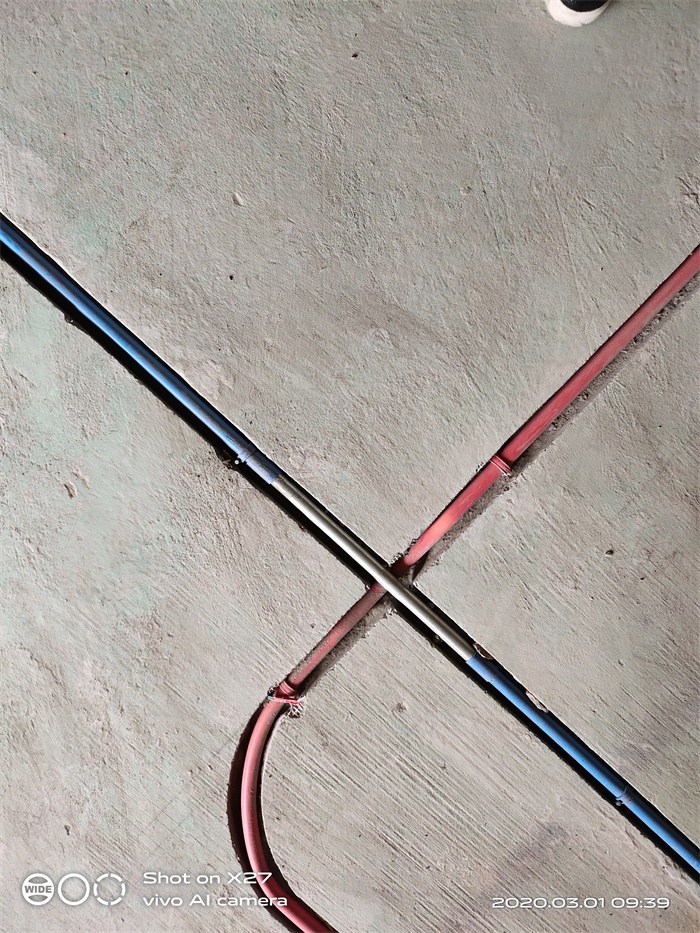

红色为强电，蓝色为弱电，强弱电间间距30CM，如有交界用金属屏蔽管，避免强电对弱电信号造成干扰。

发表于 2020-3-16 11:43:34

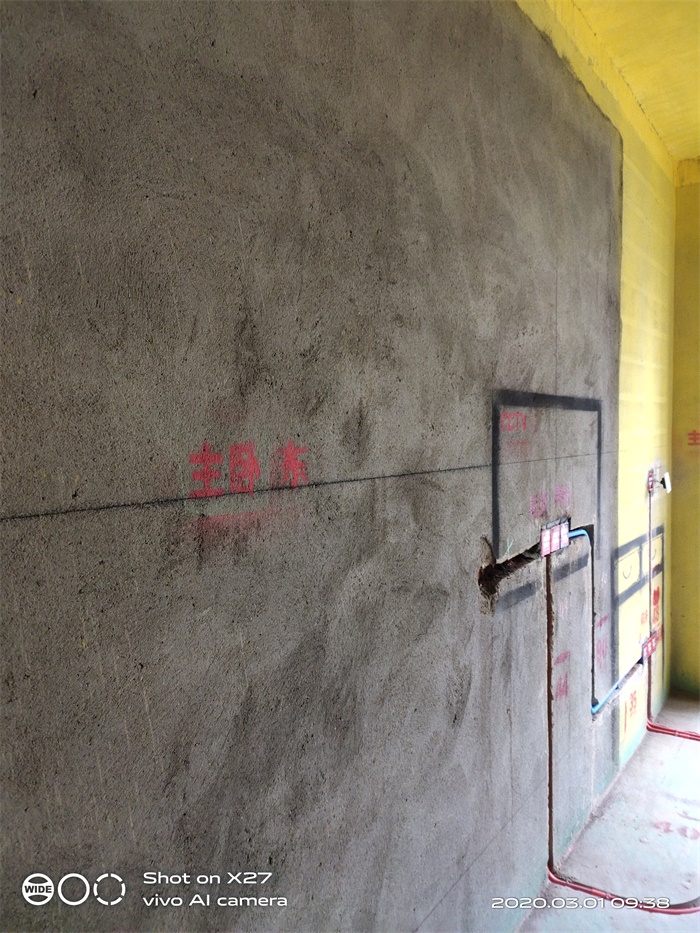

暗管预留：格堂装饰在水电工艺施工阶段，对液晶电视、机顶盒等设备线管进行提前预埋处理，确保设计美观度。

发表于 2020-3-16 11:44:34

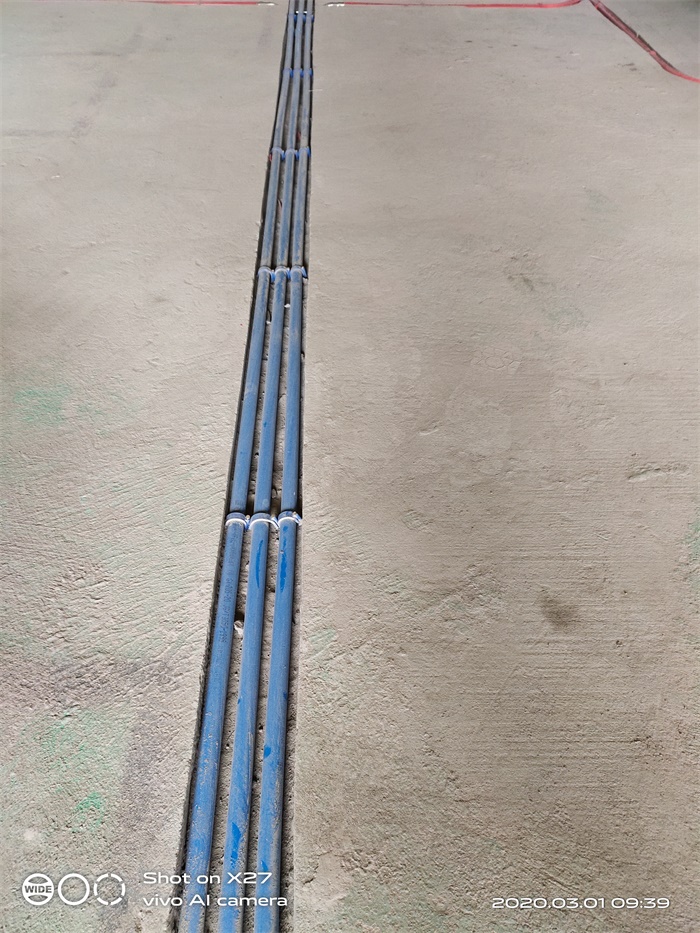

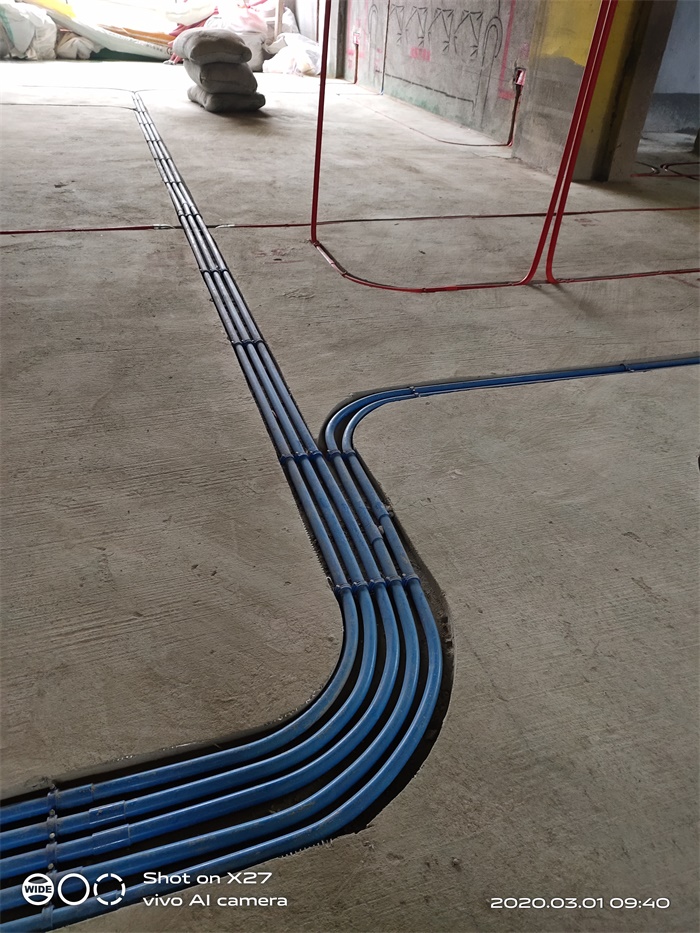

弱电走地：格堂装饰的弱电走地是德系工艺重要环节，最大化减少室内信号干扰，弱电走低从地面开槽，弱电分支到每一个房间，井然有序。
