[衢州] 月亮湾雅园17-2-5#120㎡现代极简——极简温馨的现代生活

[复制链接]
 楼主| 发表于 2020-1-4 10:19:29 | 显示全部楼层

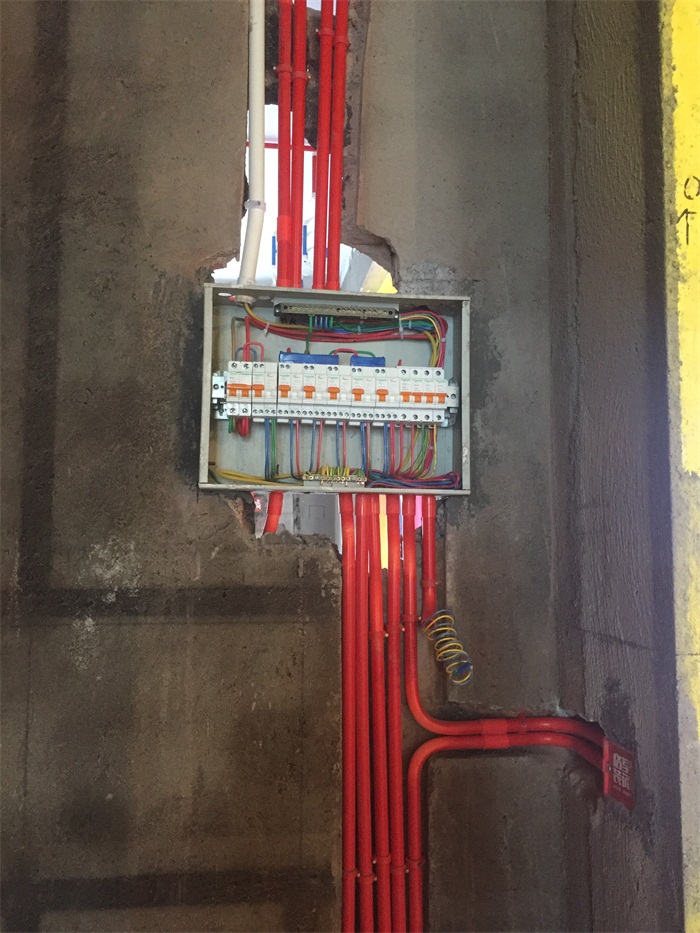

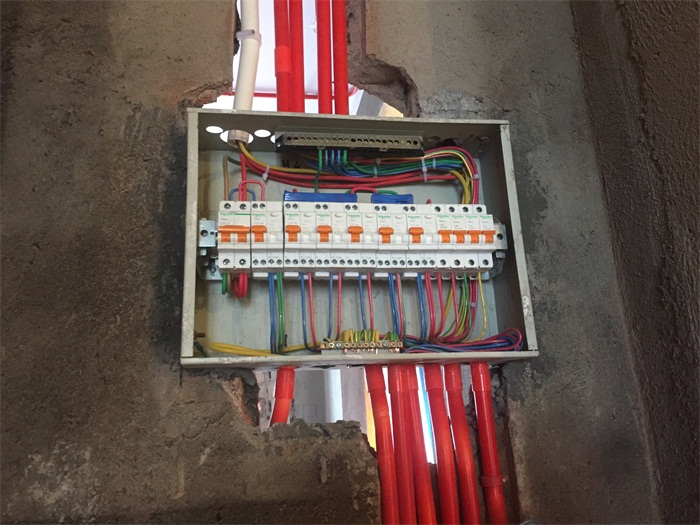

门厅电路工程完工前应检查配电箱内电负荷是否合理布置,标明各空气开关所属功能,冰箱单独一路电源线,不进总开。

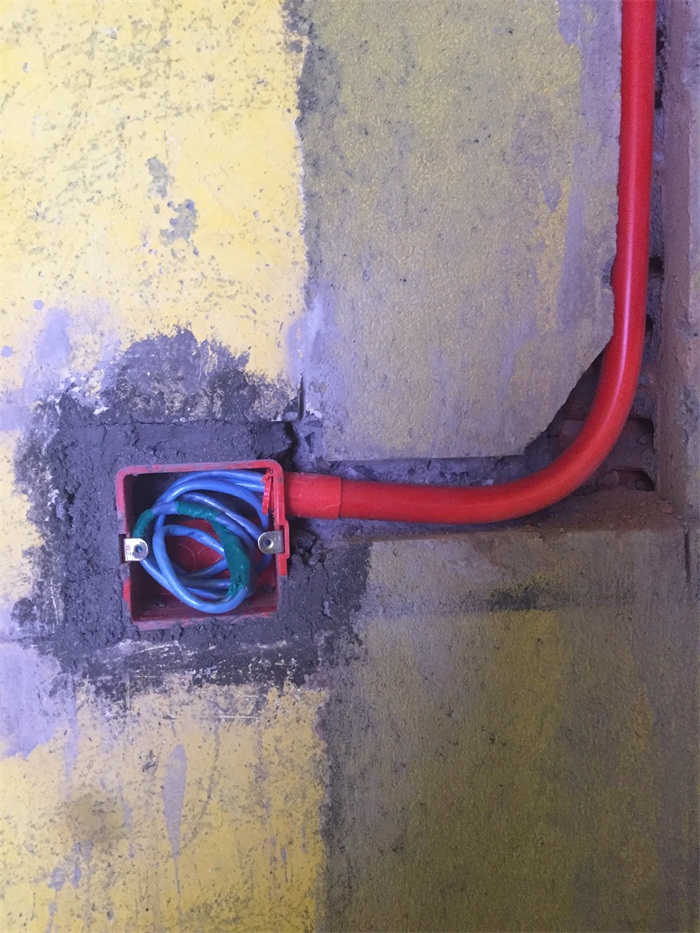

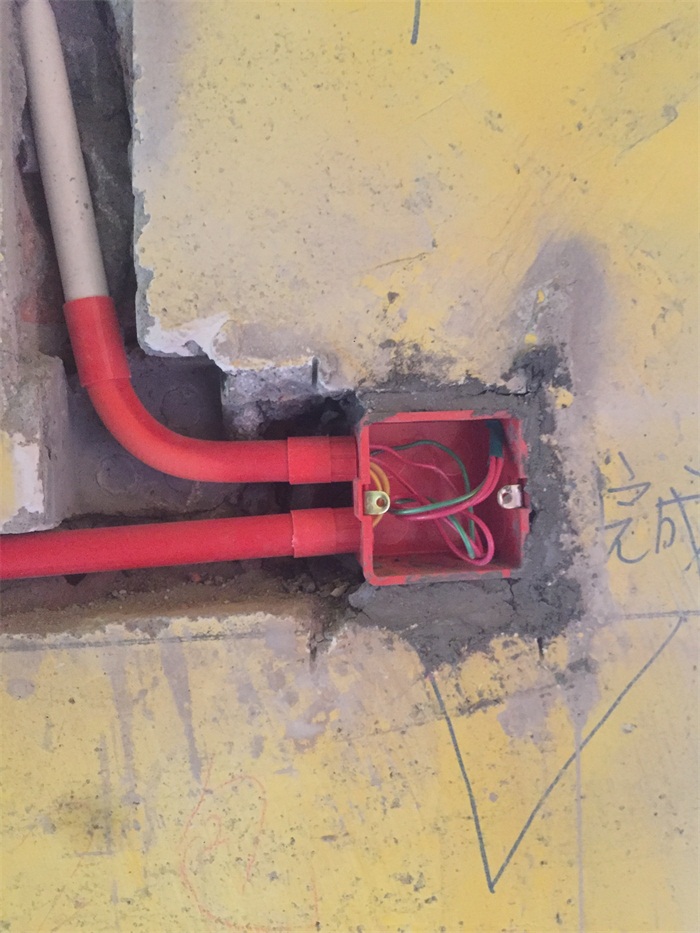

配电箱和线管连接处,杯梳安装到位,杯梳是连接管道与预埋的电箱、底盒的,可以防止电线被箱、盒的开口处划伤,特别是对于金属箱、盒。用于连接底盒和电箱跟线管。
同一线盒不得有强弱电,同一根线管内不得超过7根电线防止发热。

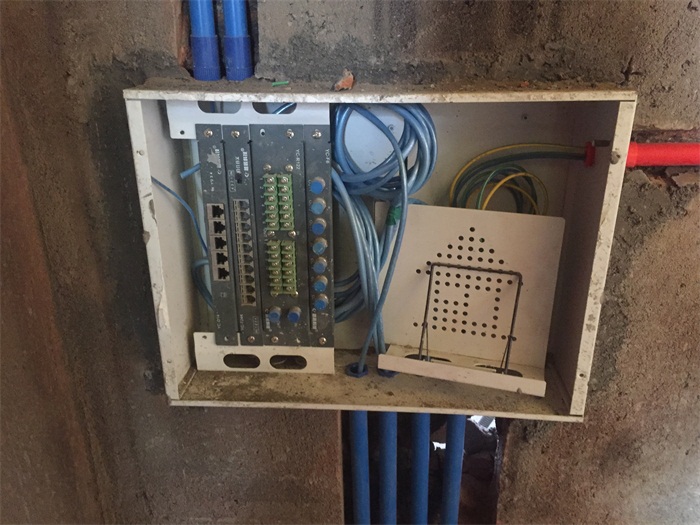

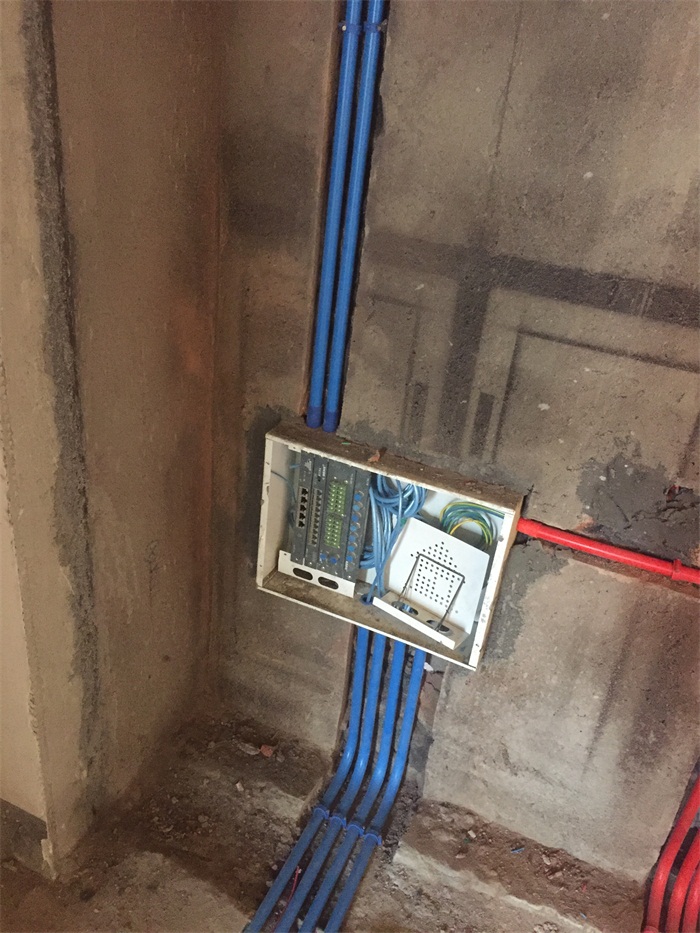

弱电箱内标明每条线路通向那个房间。
弱电箱杯梳也安装到位,防止电线划伤。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-1-4 10:22:45 | 显示全部楼层

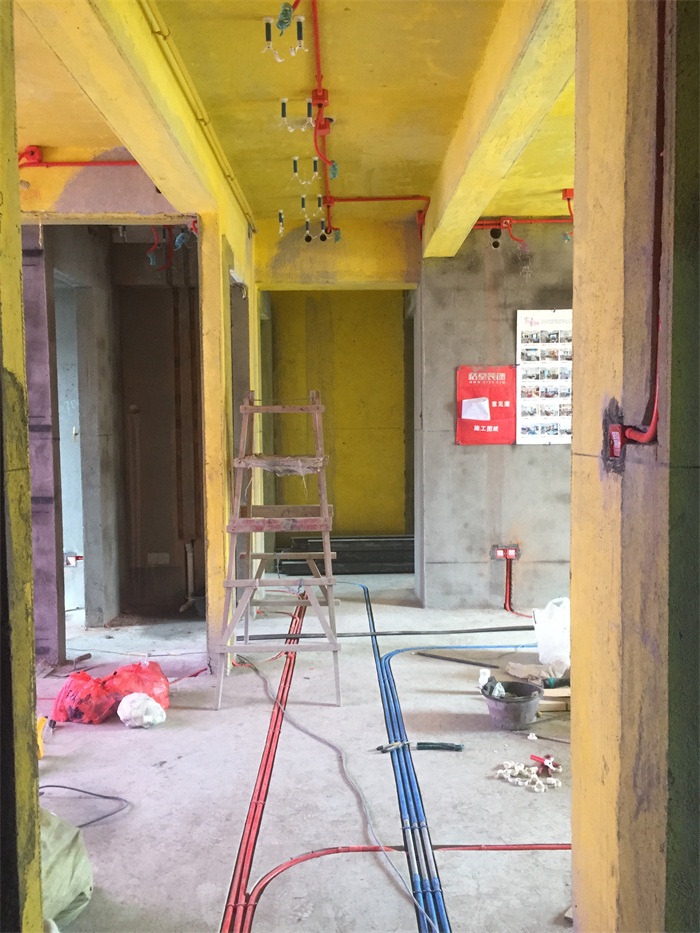

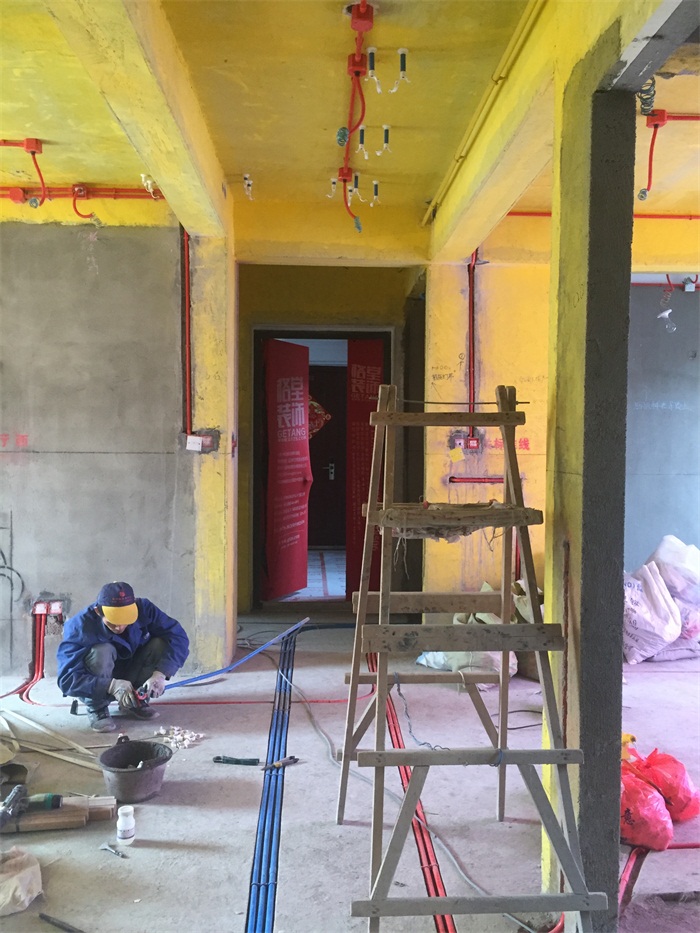

客厅过道墙面和地面线管,布置横平竖直,强电用红线盒、红线管,弱电用蓝线盒、蓝线管。



回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-1-4 10:27:15 | 显示全部楼层

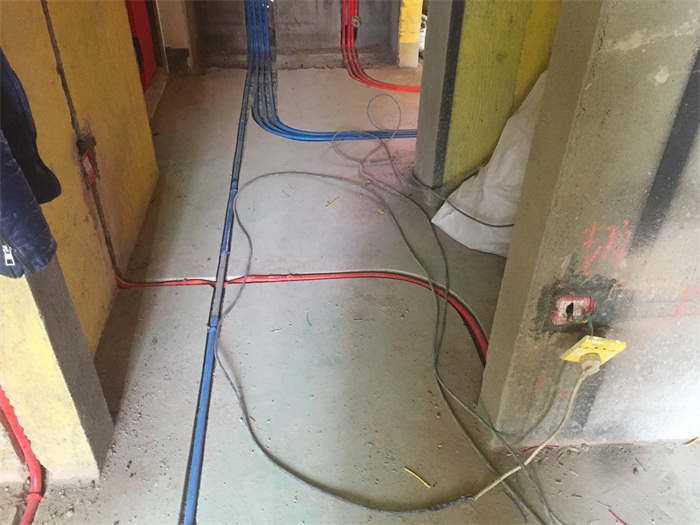

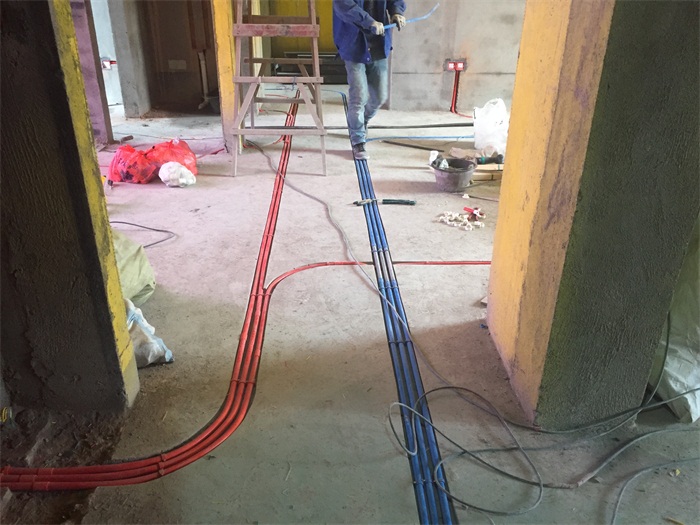

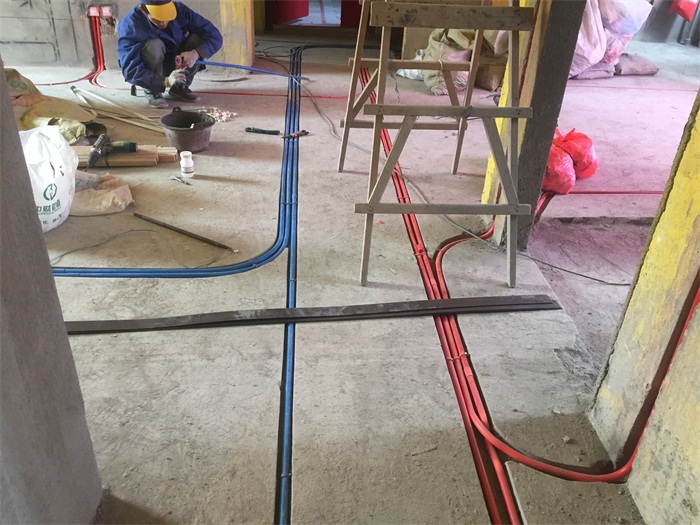

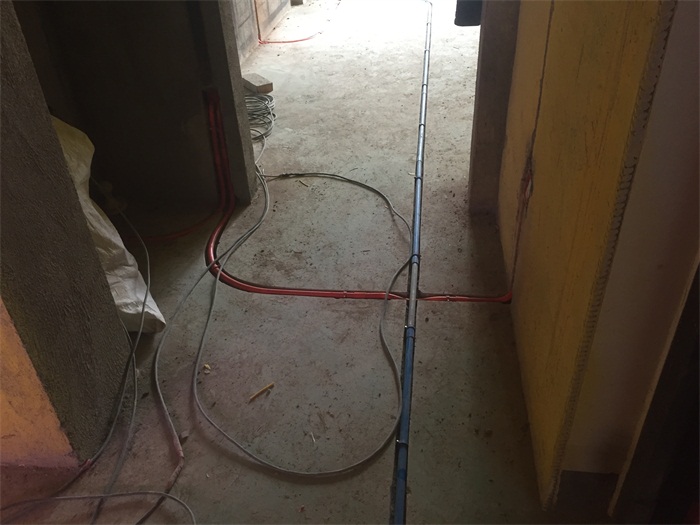

客厅强弱电线距离30厘米以上,防止信号干扰,地面线管用线卡错位顺序钉,平整美观哦!
强弱电交接处用金属屏蔽管,防止干扰,地面开槽深度够深,线管布好以后,并不会高出地面,工艺非常精细!

开槽标准,线管低于地面1公分,地面开槽圆弧形,大湾工艺,既方便电线抽拉和更换,又平整美观哦!

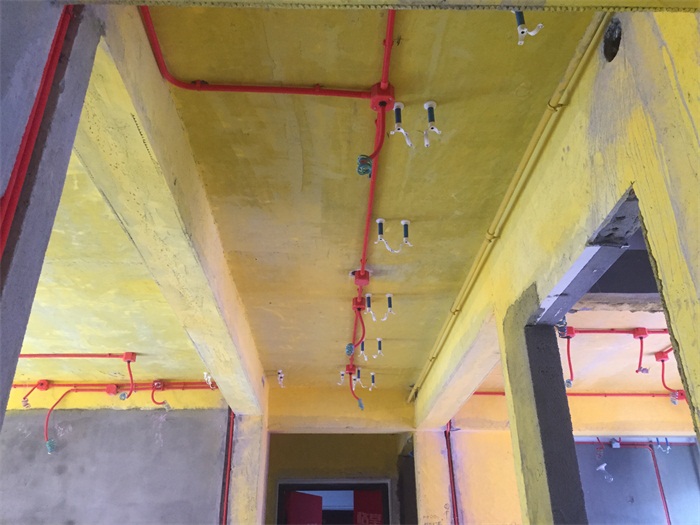

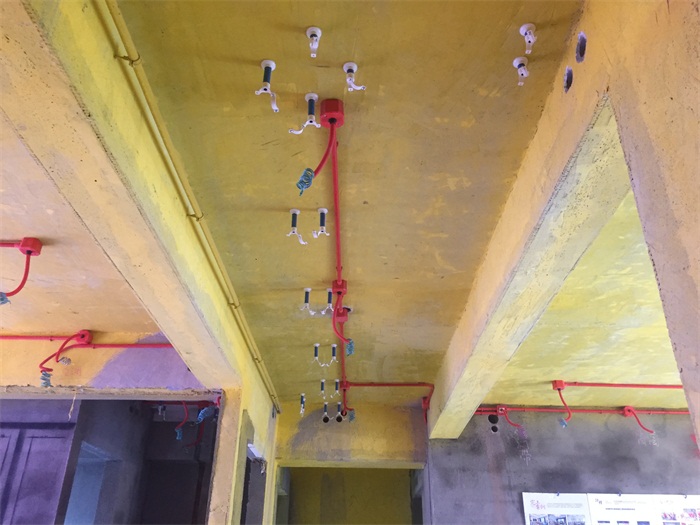

顶部线管交接处用八角盒和杯梳连接线管,可以防止电线被箱、盒的开口处划伤,筒灯电线用波纹管保护。


回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-1-4 10:31:46 | 显示全部楼层

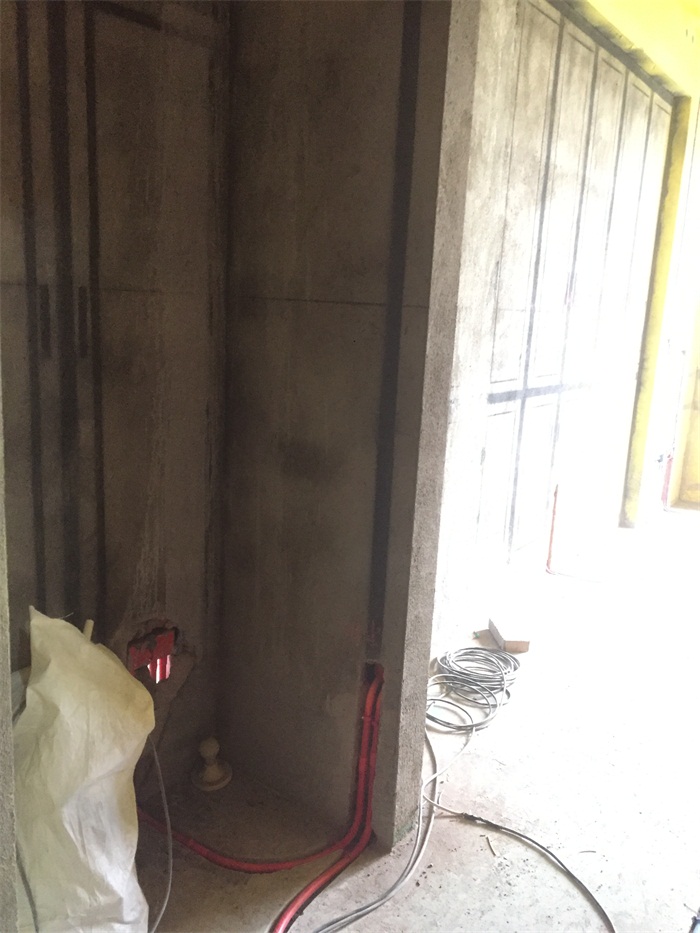

次卧房间过道墙面和地面,线管布置横平竖直,强电用红线盒、红线管,弱电用蓝线盒、蓝线管。
墙面线管并排2根以上每根相隔1厘米水泥砂浆缝,防止墙面开裂。
同一线盒不得有强弱电,同一根线管内不得超过7根电线防止发热。
强弱电交接处用金属屏蔽管,防止干扰。



回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-1-4 10:34:23 | 显示全部楼层
本帖最后由 格堂飞飞 于 2020-1-4 10:38 编辑

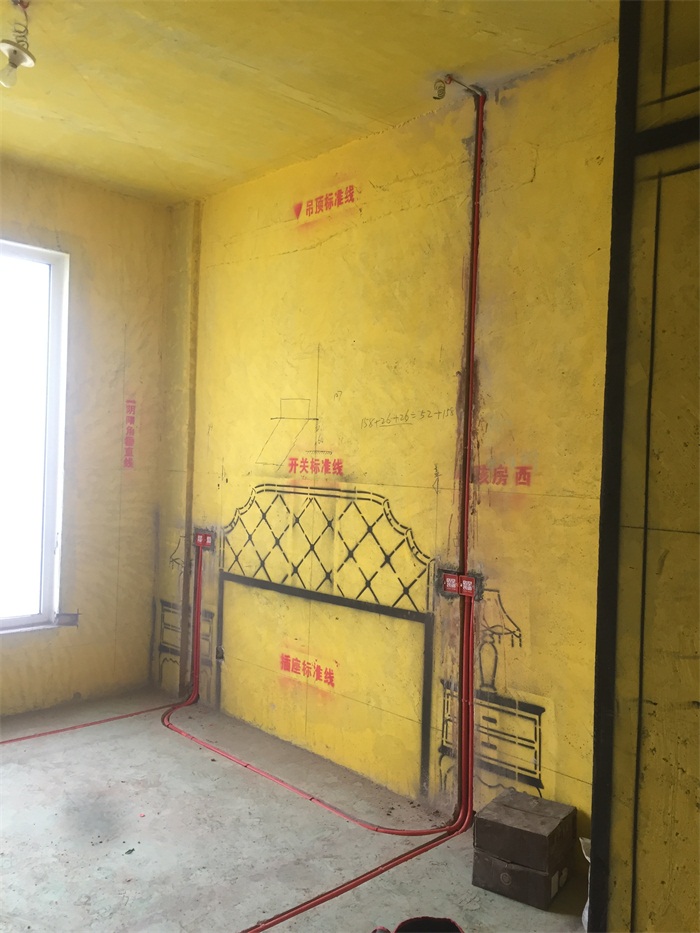

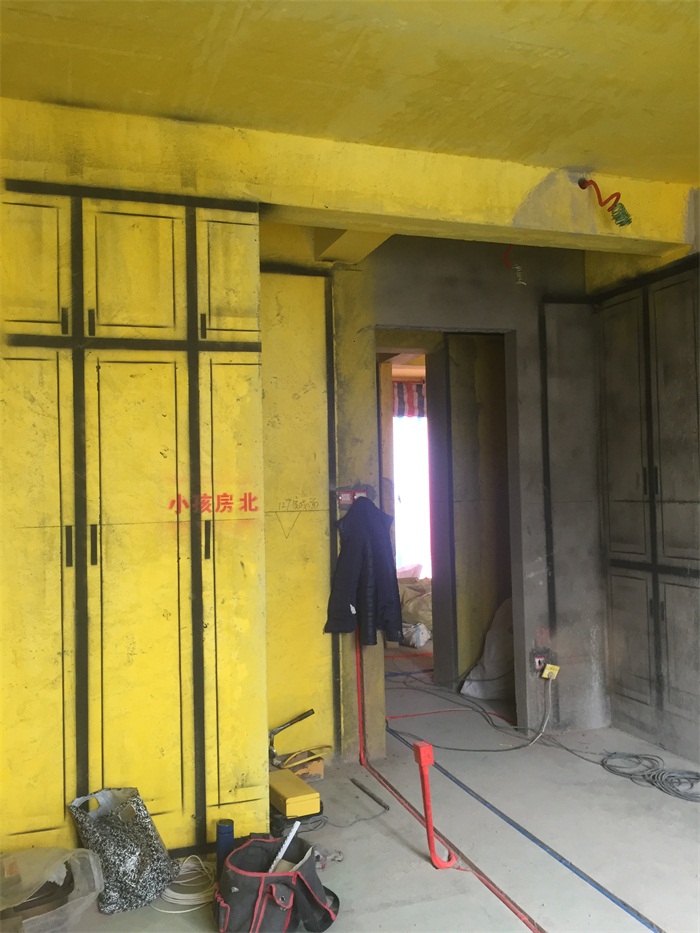

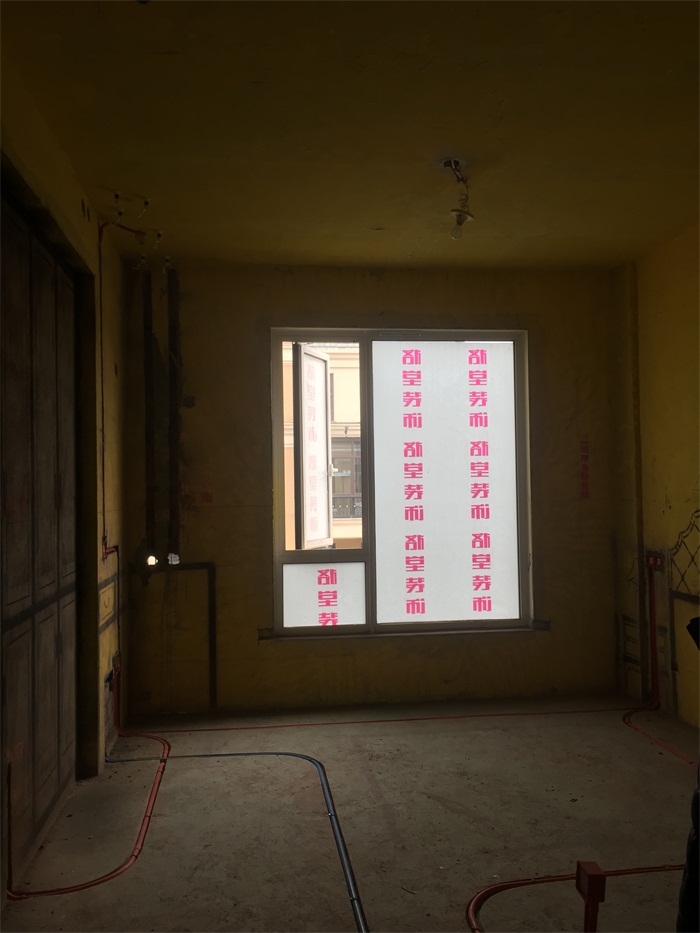

次卧墙面和地面线管,布置横平竖直,强电用红线盒、红线管,弱电用蓝线盒、蓝线管。

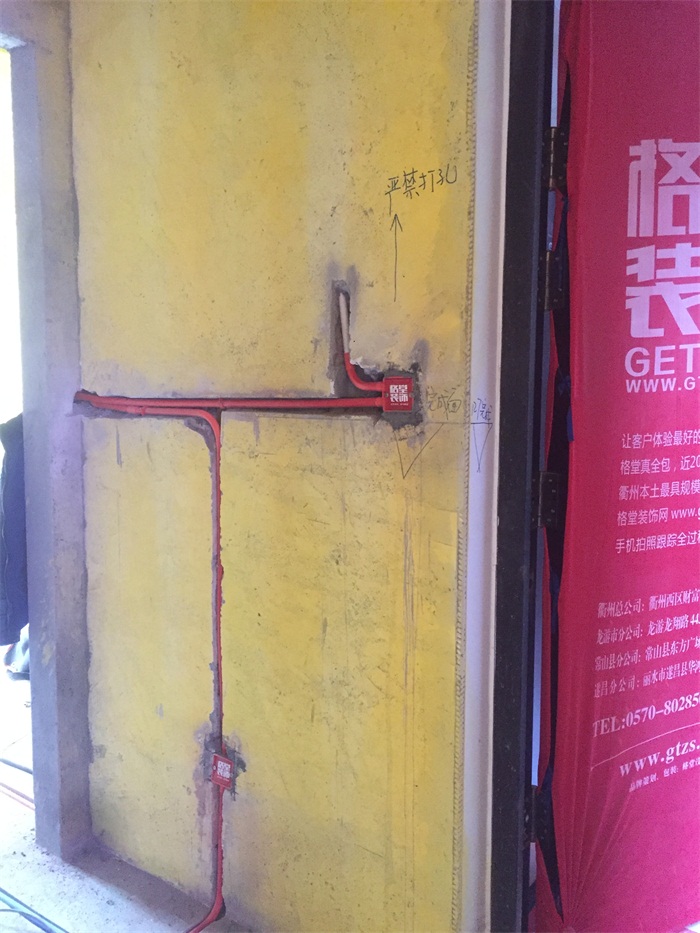

同一房间内插座开关水平高低≤5毫米,并排在一起的开关、插座必须保持横平竖直,必须要接地线。插座内左零右火,上接地。

房间墙面横线槽不得超过1.5米,防止后期墙面开裂。并且强弱电线距离30厘米以上,防止干扰。

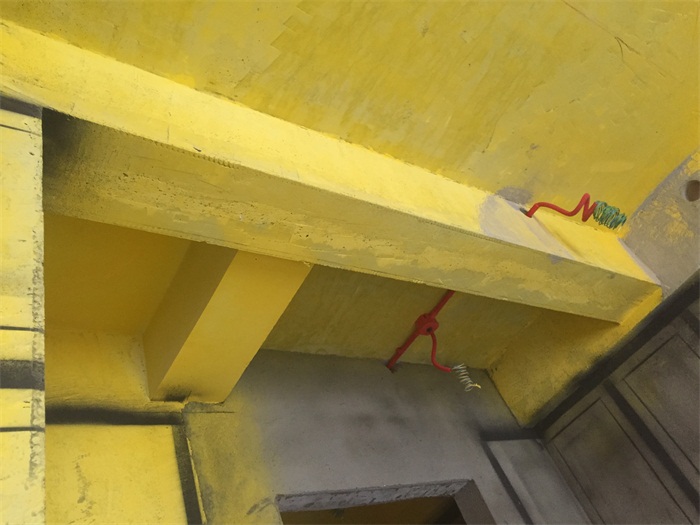

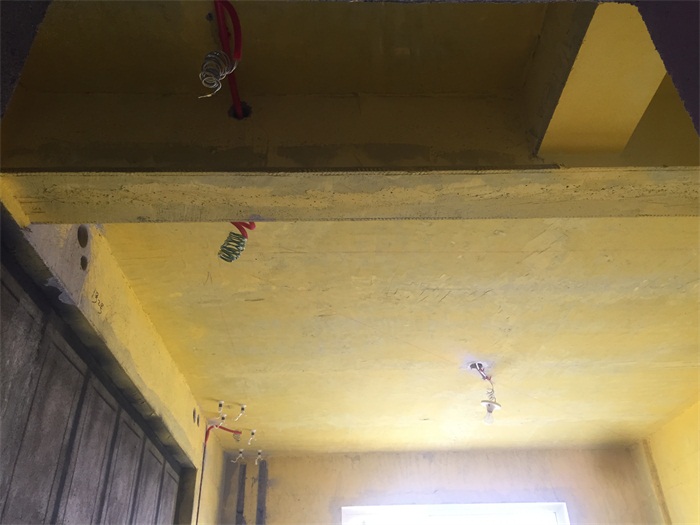

顶部线管交接处用八角盒和杯梳连接线管,可以防止电线被箱、盒的开口处划伤,筒灯电线用波纹管保护。
灯头线黄腊管保护,防止电线划伤。



回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-1-4 10:36:39 | 显示全部楼层
本帖最后由 格堂飞飞 于 2020-1-4 10:42 编辑

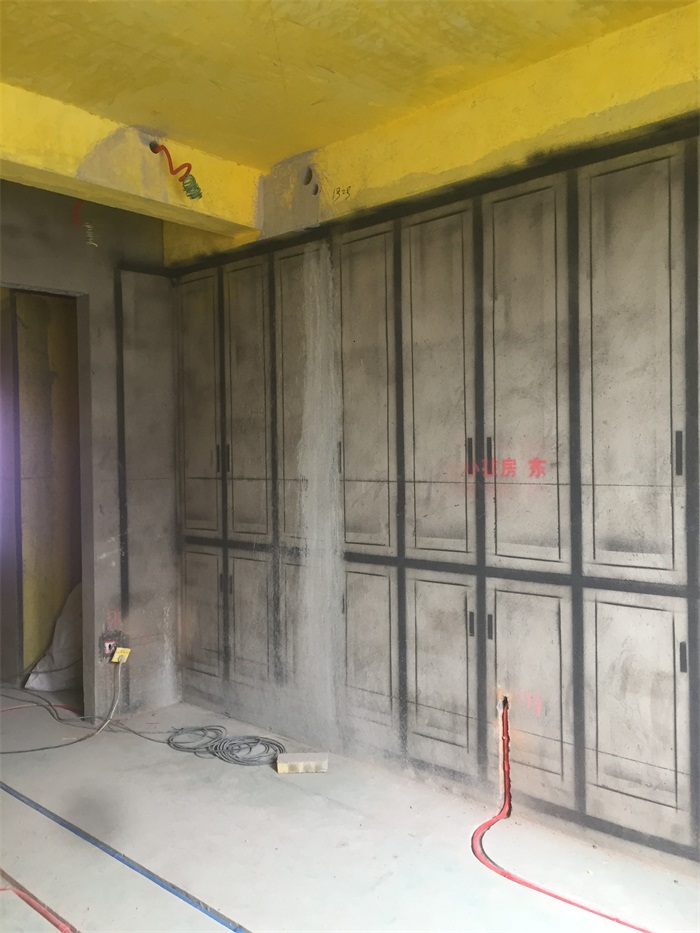

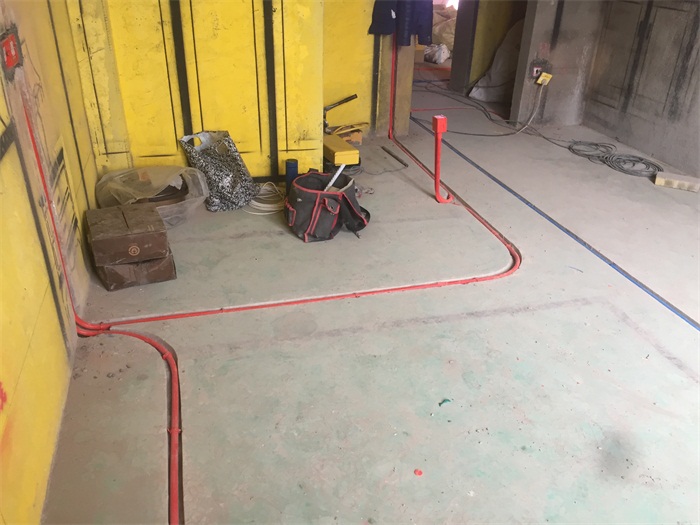

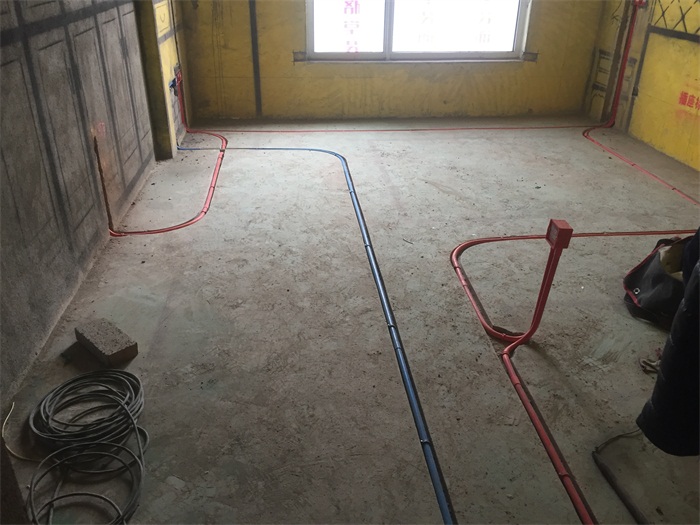

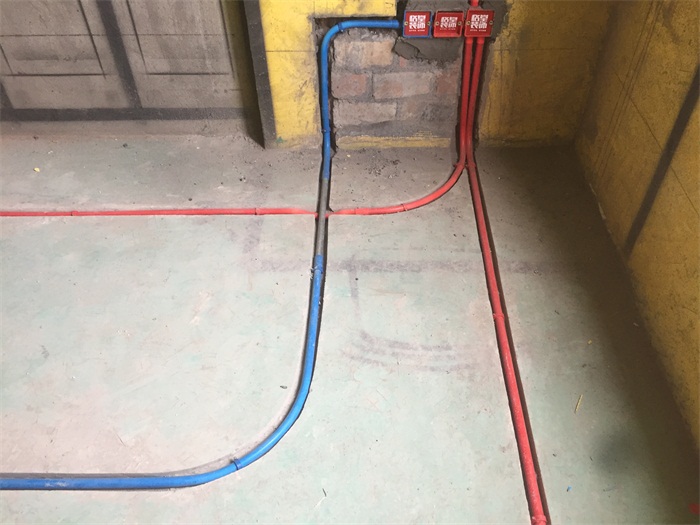

次卧强弱电线距离30厘米以上,防止信号干扰,并且地面开槽圆弧形,大湾工艺,既方便电线抽拉和更换,又平整美观哦! IMG_5218.JPG
地面开槽深度够深,线管布好以后,并不会高出地面,工艺非常精细!
强弱电交接处用金属屏蔽管,防止干扰。

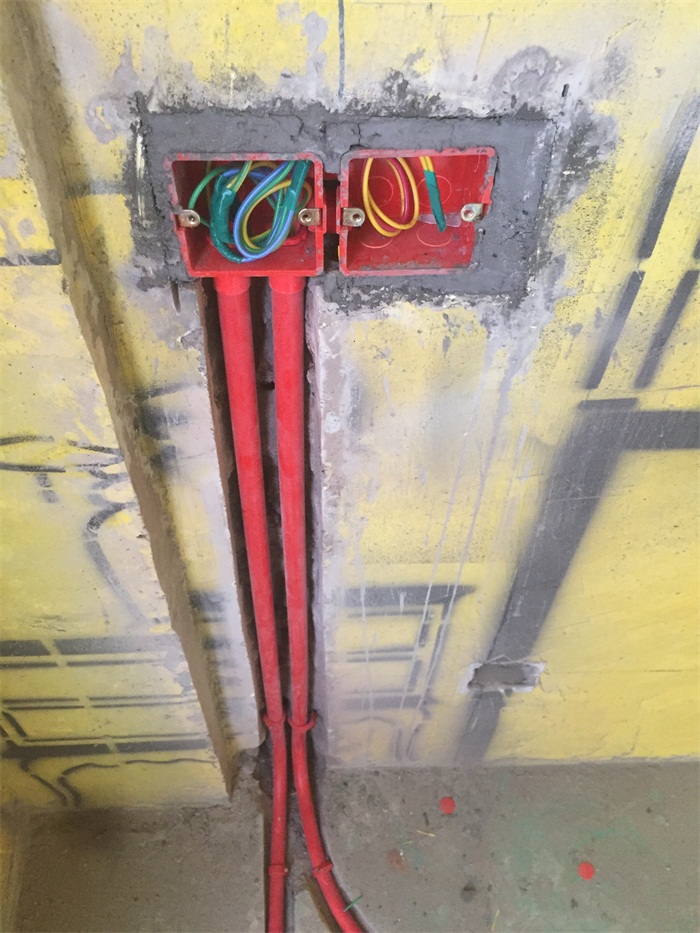

墙面线管并排2根以上每根相隔1厘米水泥砂浆缝,防止墙面开裂。 IMG_5227.JPG

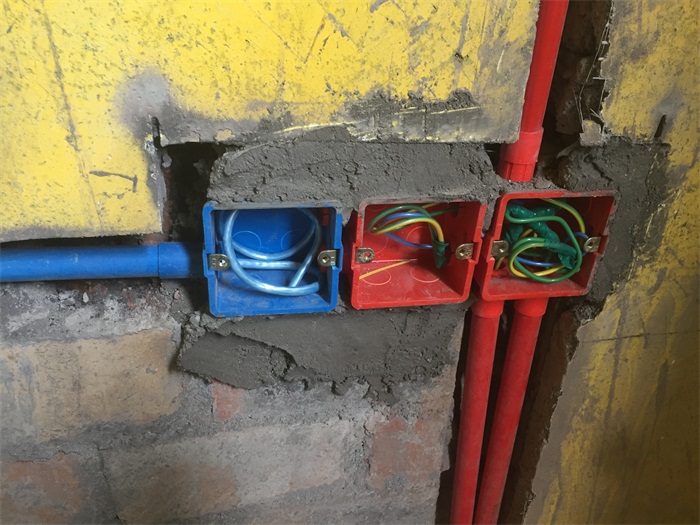

同一线盒不得有强弱电,同一根线管内不得超过7根电线防止发热。

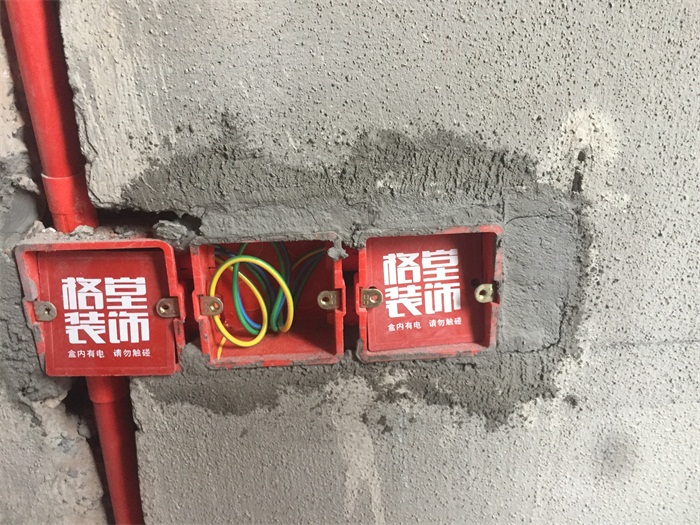

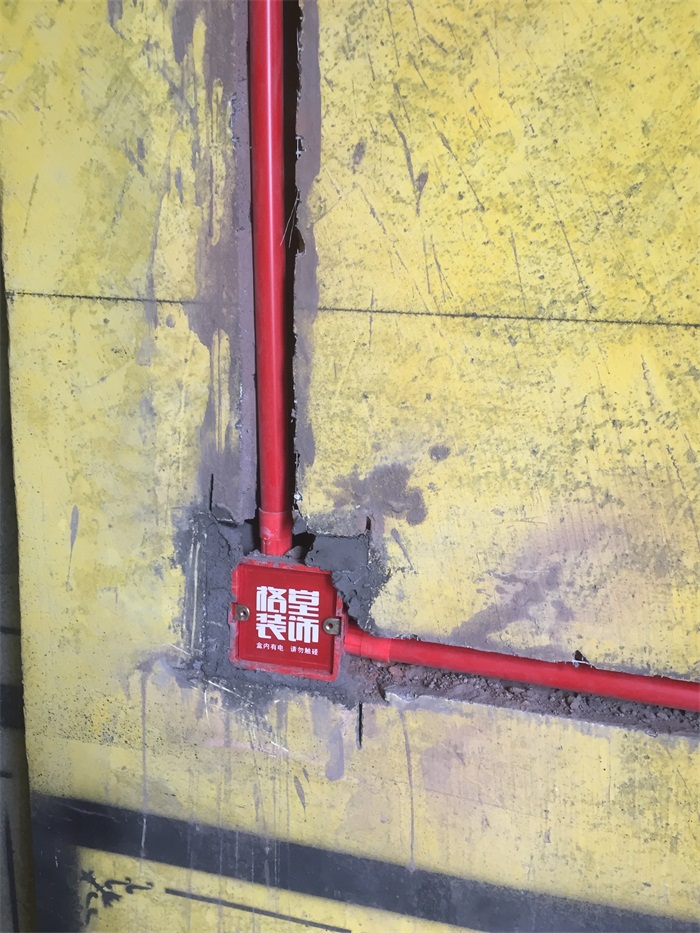

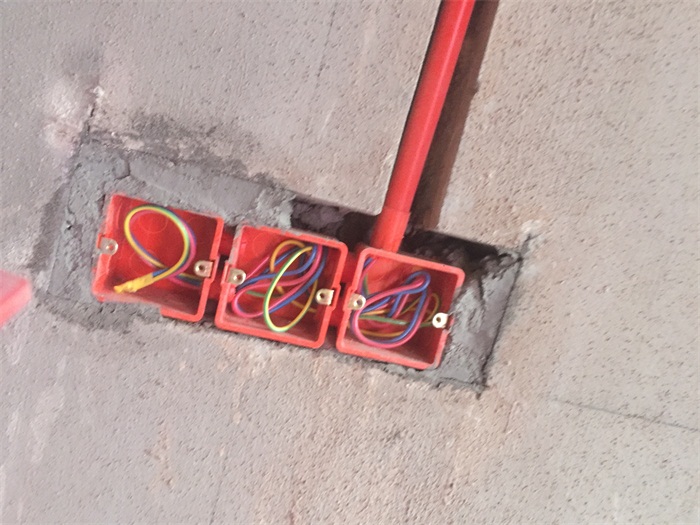

强电用红线盒、红线管,弱电用蓝线盒、蓝线管。线管要加杯梳,方便抽拉电线和后期维护。暗盒用格堂专用保护盖都保护好,防止砂石掉落。

回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-1-4 10:44:10 | 显示全部楼层
本帖最后由 格堂飞飞 于 2020-1-4 10:46 编辑

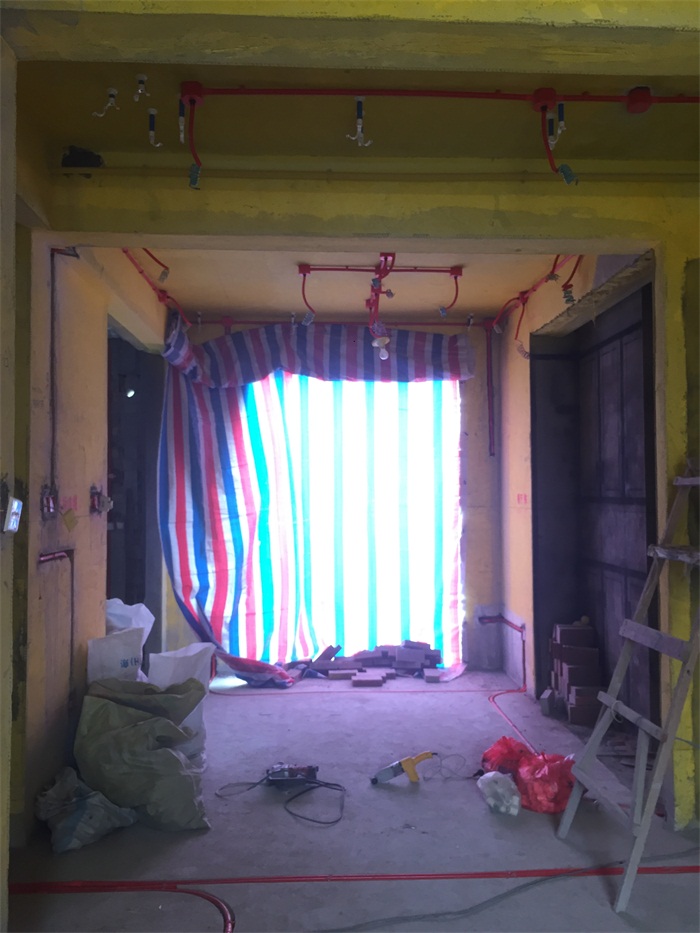

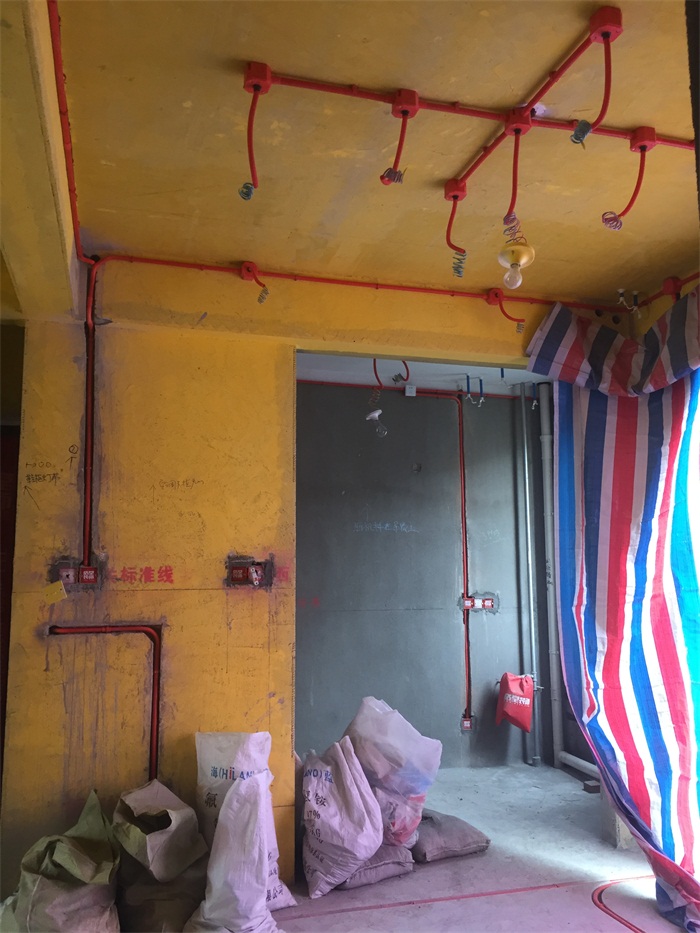

餐厅 墙面和地面线管布置横平竖直。
强电用红线盒、红线管,弱电用蓝线盒、蓝线管。

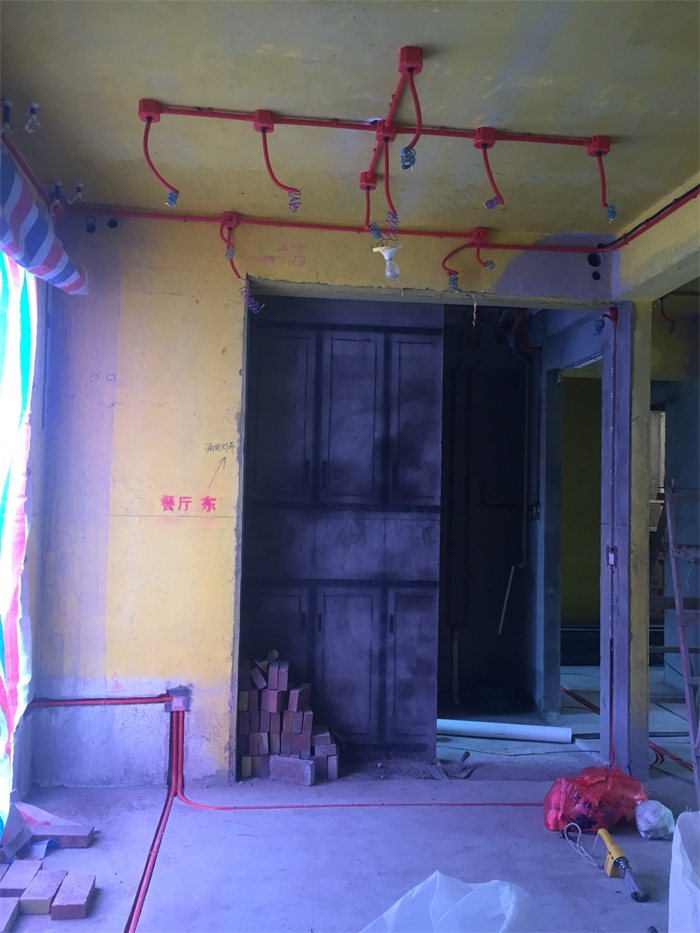

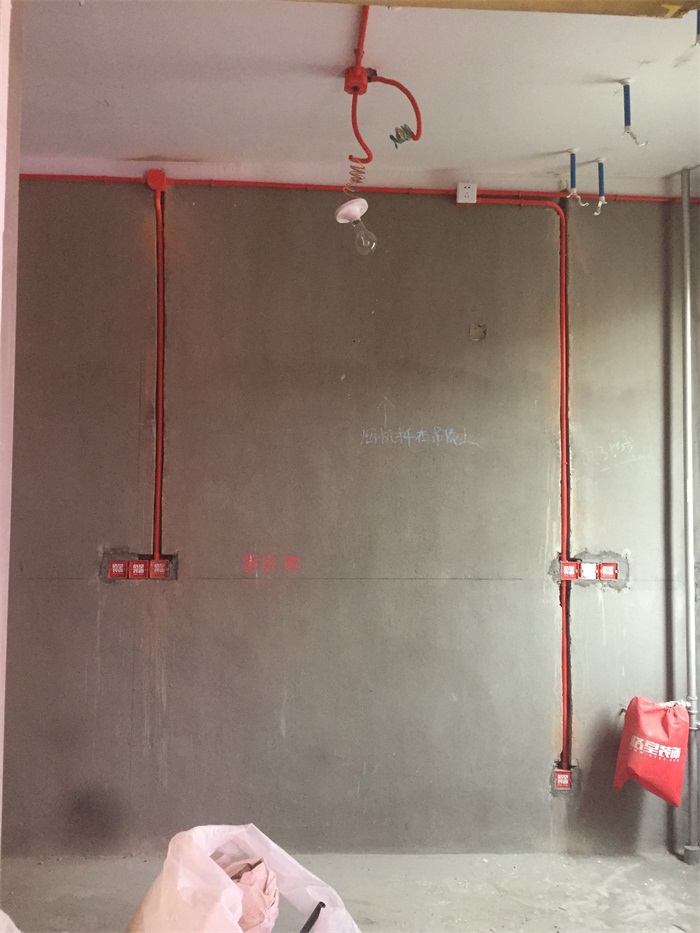

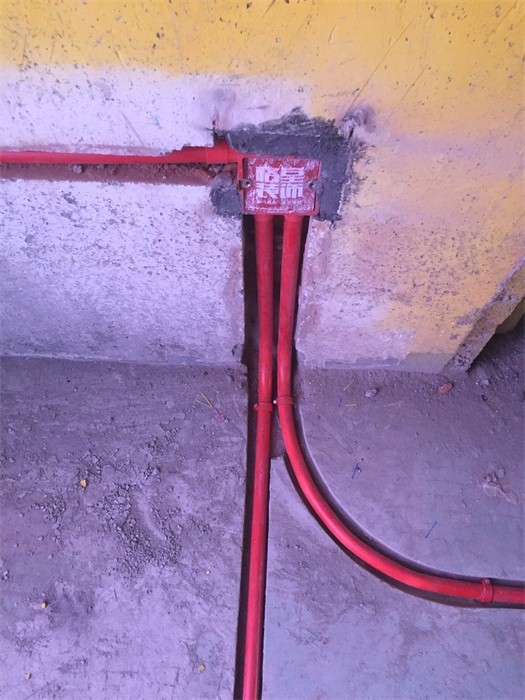

墙面插座离地净高30厘米以上,墙面线管并排2根以上每根相隔1厘米水泥砂浆缝,防止墙面开裂。 IMG_5239.JPG
中央空调要用电缆线。

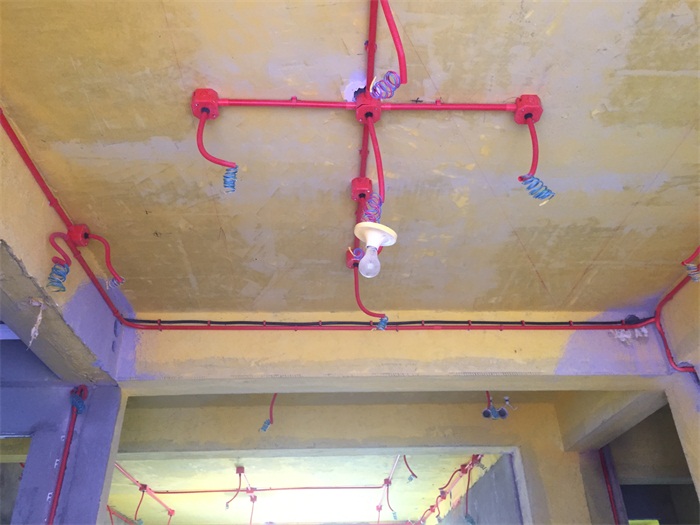

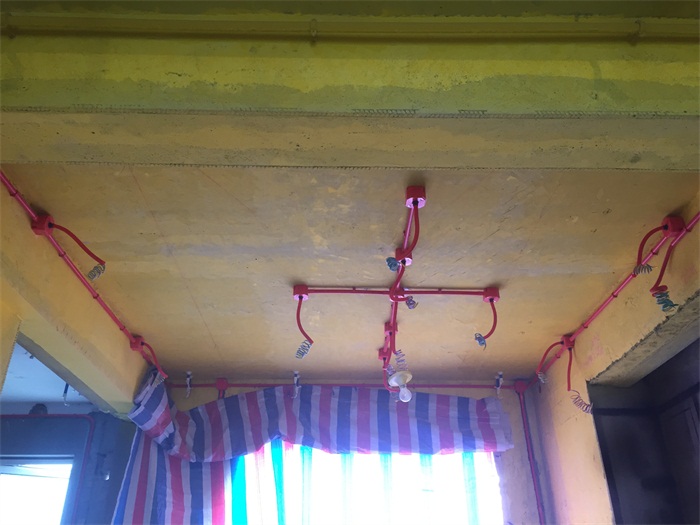

顶部线管交接处用八角盒和杯梳连接线管,可以防止电线被箱、盒的开口处划伤,筒灯电线用波纹管保护。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-1-4 10:49:16 | 显示全部楼层

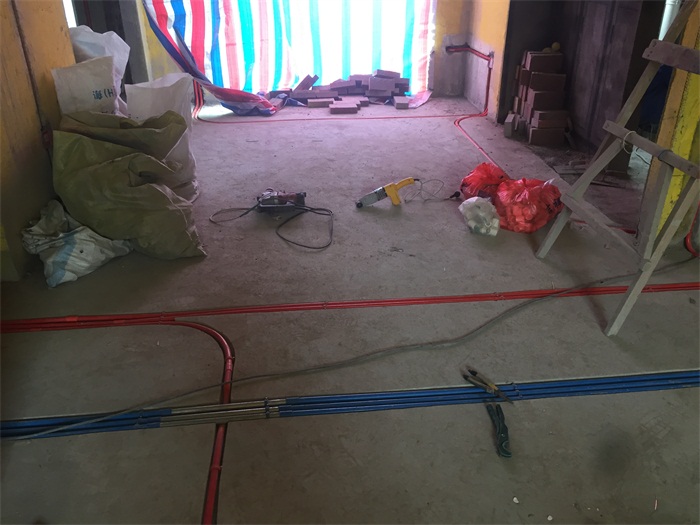

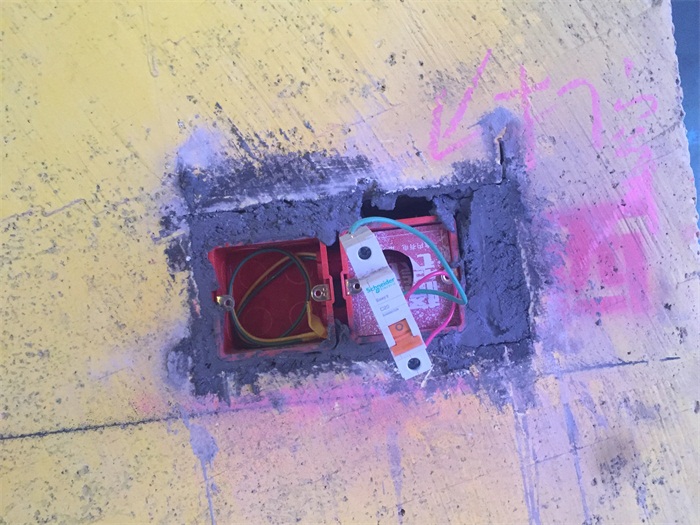

餐厅强弱电线距离30厘米以上,防止信号干扰,地面开槽深度够深,线管布好以后,并不会高出地面,工艺非常精细!
同一线盒不得有强弱电,同一根线管内不得超过7根电线防止发热。

强电用红线盒、红线管,弱电用蓝线盒、蓝线管。线管要加杯梳,方便抽拉电线和后期维护。暗盒用格堂专用保护盖都保护好,防止砂石掉落。


回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-1-4 10:52:30 | 显示全部楼层

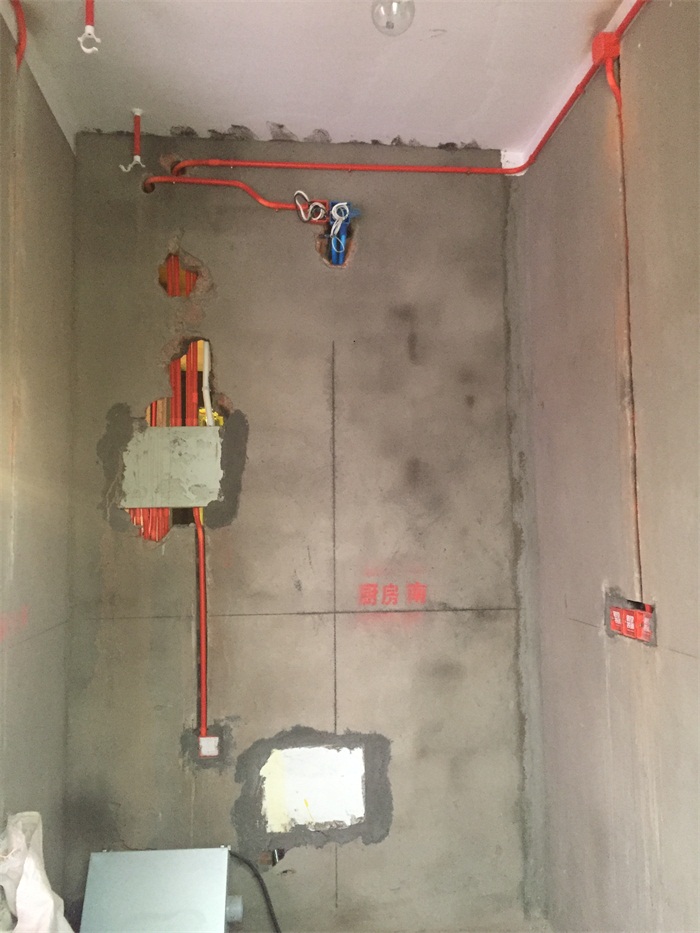

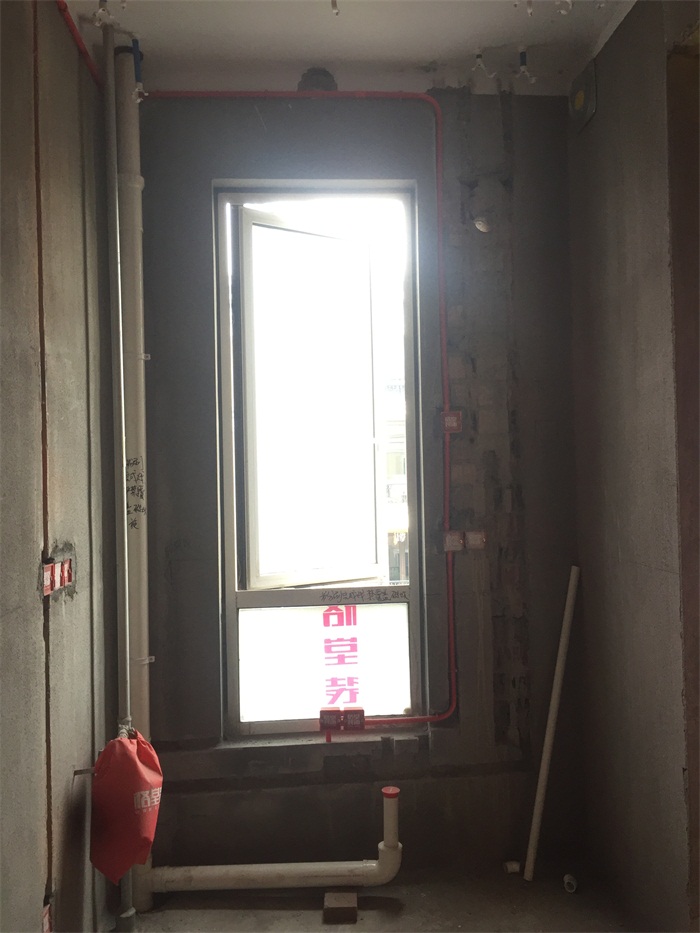

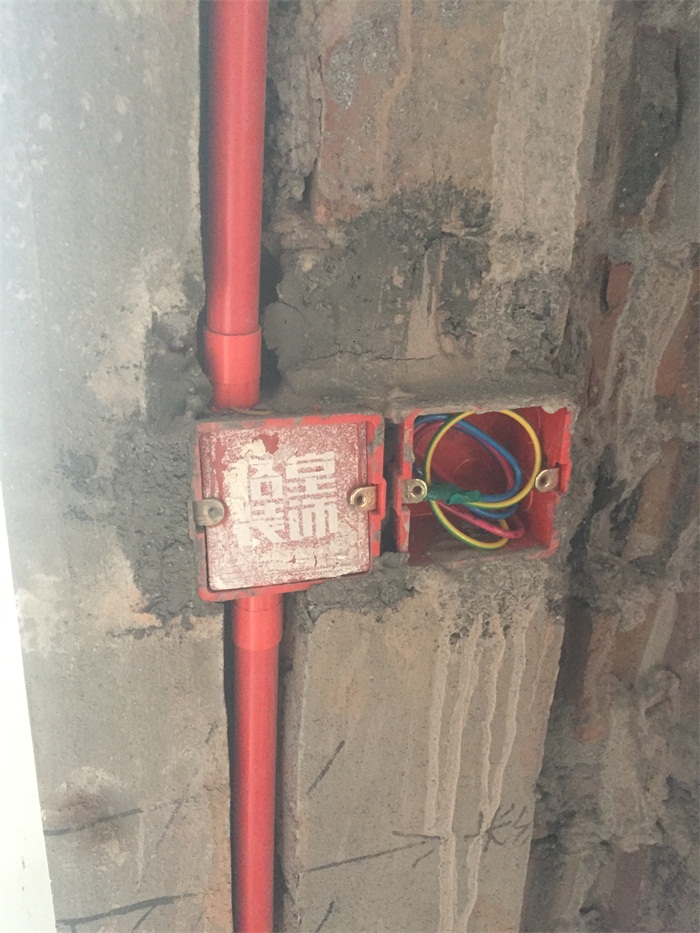

厨房墙面线管布置横平竖直。
强电用红线盒、红线管,弱电用蓝线盒、蓝线管。

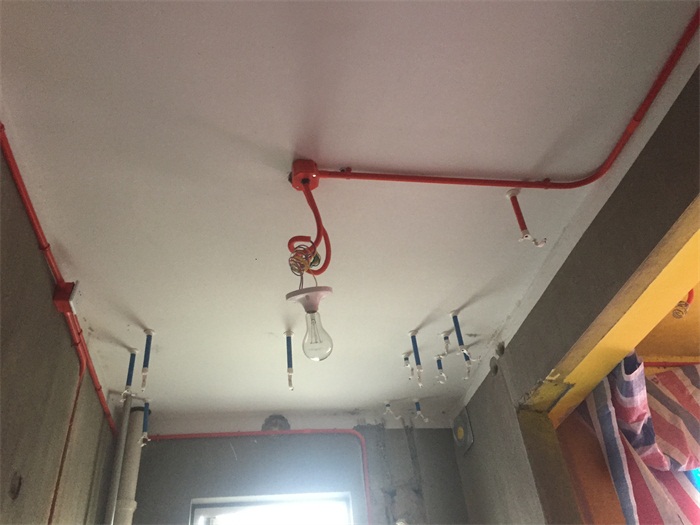

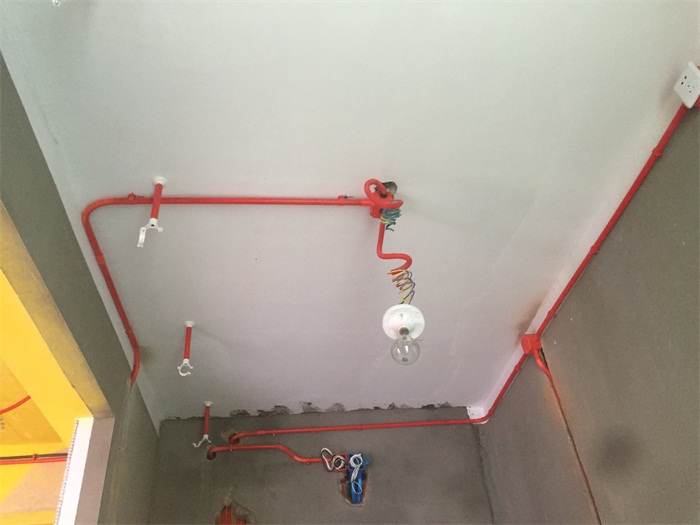

顶部线管交接处用八角盒和杯梳连接线管,可以防止电线被箱、盒的开口处划伤,筒灯电线用波纹管保护。




回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-1-4 10:54:28 | 显示全部楼层

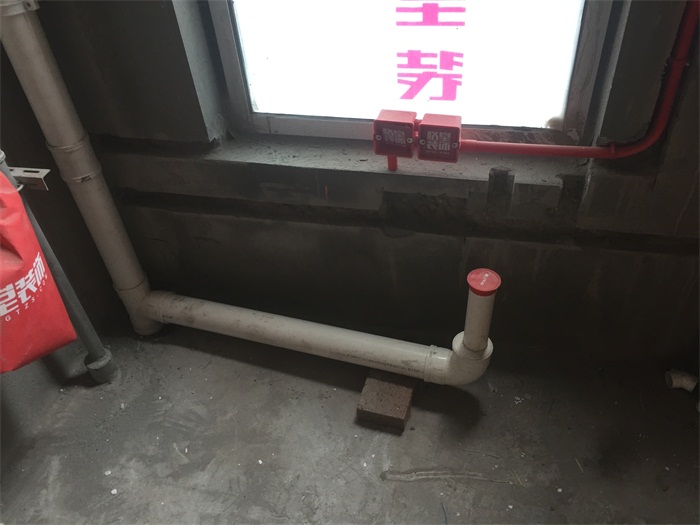

厨房下水管道用75的管子,防止堵塞哦!
同一线盒不得有强弱电,同一根线管内不得超过7根电线防止发热。
强电用红线盒、红线管,弱电用蓝线盒、蓝线管。线管要加杯梳,方便抽拉电线和后期维护。暗盒用格堂专用保护盖都保护好,防止砂石掉落。
